Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина".
Когда-то я описывал, как быстро, буквально за полчаса, сделал столик из крышки от бочки. Тогда это было "быстрое решение на один раз, как я тогда думал. Но, как говаривал когда-то мой дед, ничего не бывает более постоянного, чем временные решения. Столик этот использовался целых три года. Пусть и всего два раза в год.
И вот, этой зимой "звёзды сошлись", и я, наконец-то, сделал другой. Об этом и хочу вам рассказать.
Для этого мне понадобились следующие материалы:
1. Ламинат (б/у)
2. Труба профильная 10х20
3. Фанера, толщиной 12 мм. (обрезки)
4. Петля рояльная (б/у)
5. Шурупы кровельные.
6. Замок-стяжка (2 шт)
7. Гвозди потайные.
8. Шурупы с прессшайбой по дереву.
К будущему столику требования были не особо строгие. Он должен быть устойчивым. (предыдущий "одноразовый" шатался даже при небольших толчках, опрокидывая бутылки, поэтому на этом требовании я заострил внимание). Он должен иметь способность устанавливаться не только на твёрдой ровной площадке, но и на неровной мягкой почве (это означает, что одну-две ножки нужно будет иногда заглубить в землю. Размеры значения особо не имеют, так как для длительных застолий на выездах у меня есть другие столы. В сложенном состоянии он должен занимать мало места в багажнике машины. (То есть, он должен быть достаточно тонким, чтобы, лёжа на полу багажника, не воровал много высоты. При этом остальные размеры особого значения не имеют - лишь бы помещался по площади в багажник.
Носить его в руках далеко я тоже не собираюсь, так что, его вес особо не важен. Мне нужно только донести его до машины. Поэтому я решил использовать в качестве материала для столешницы ламинат б/у, которого у меня много.
Начал с изготовления столешницы. Точнее, с определения её размеров. И тут выяснилось, что маленький столик сделать не получится! Ведь я хочу сделать стол "чемоданного типа", в котором ножки складываются внутрь, после чего, вдвое складывается столешница. А значит, половина столешницы должна быть чуть длиннее высоты ножек. Стандартная номинальная высота стола 75 сантиметров. Минимальная - 70, иначе уже будет неудобно за ним сидеть... Такую и решил сделать. А значит, длина столешницы в разложенном состоянии получится около полутора метров!
Ну и ладно. На таком размере и остановился. Большой - это не маленький! )))). Как уже говорил, лишь бы в багажнике помещался по площади.
Ширину определил в три ламинатных доски - в моём случае это 58 сантиметров. Как уже показала практика, ширина оптимальна.)))

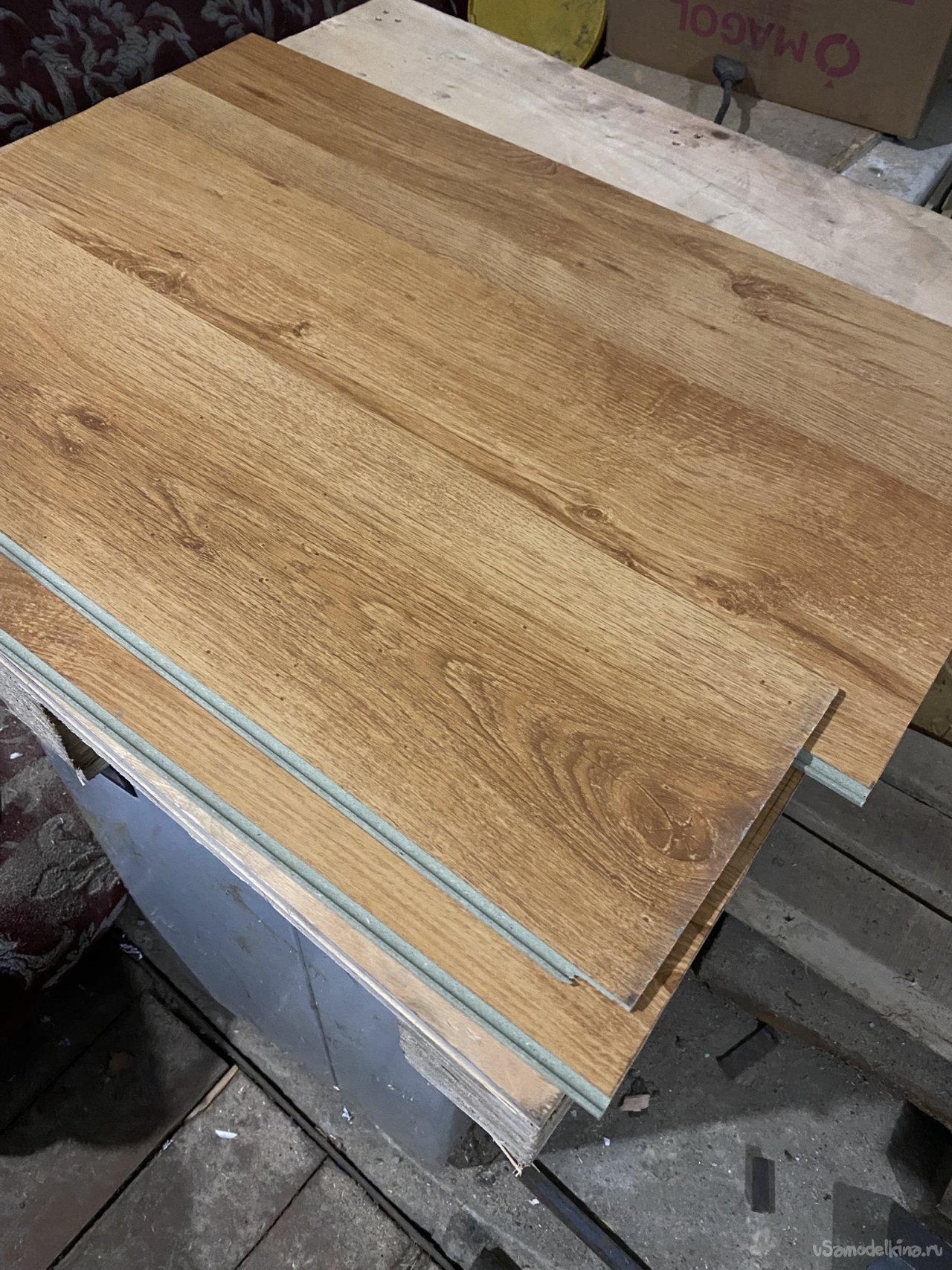

Напилил шесть заготовок по 75 сантиметров длинной:

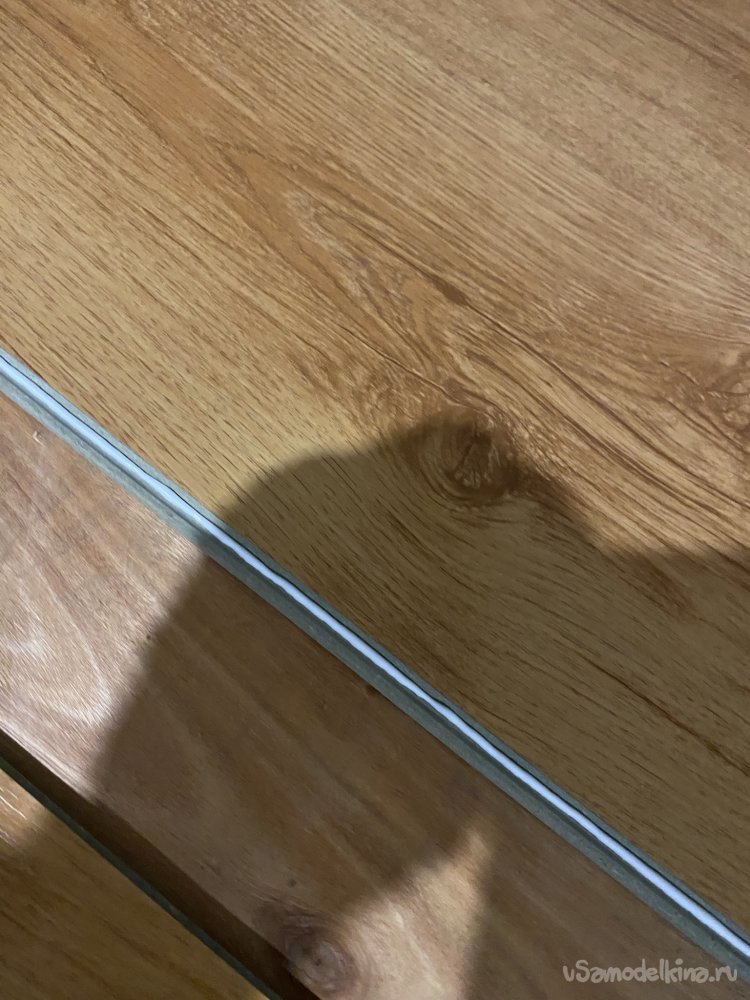

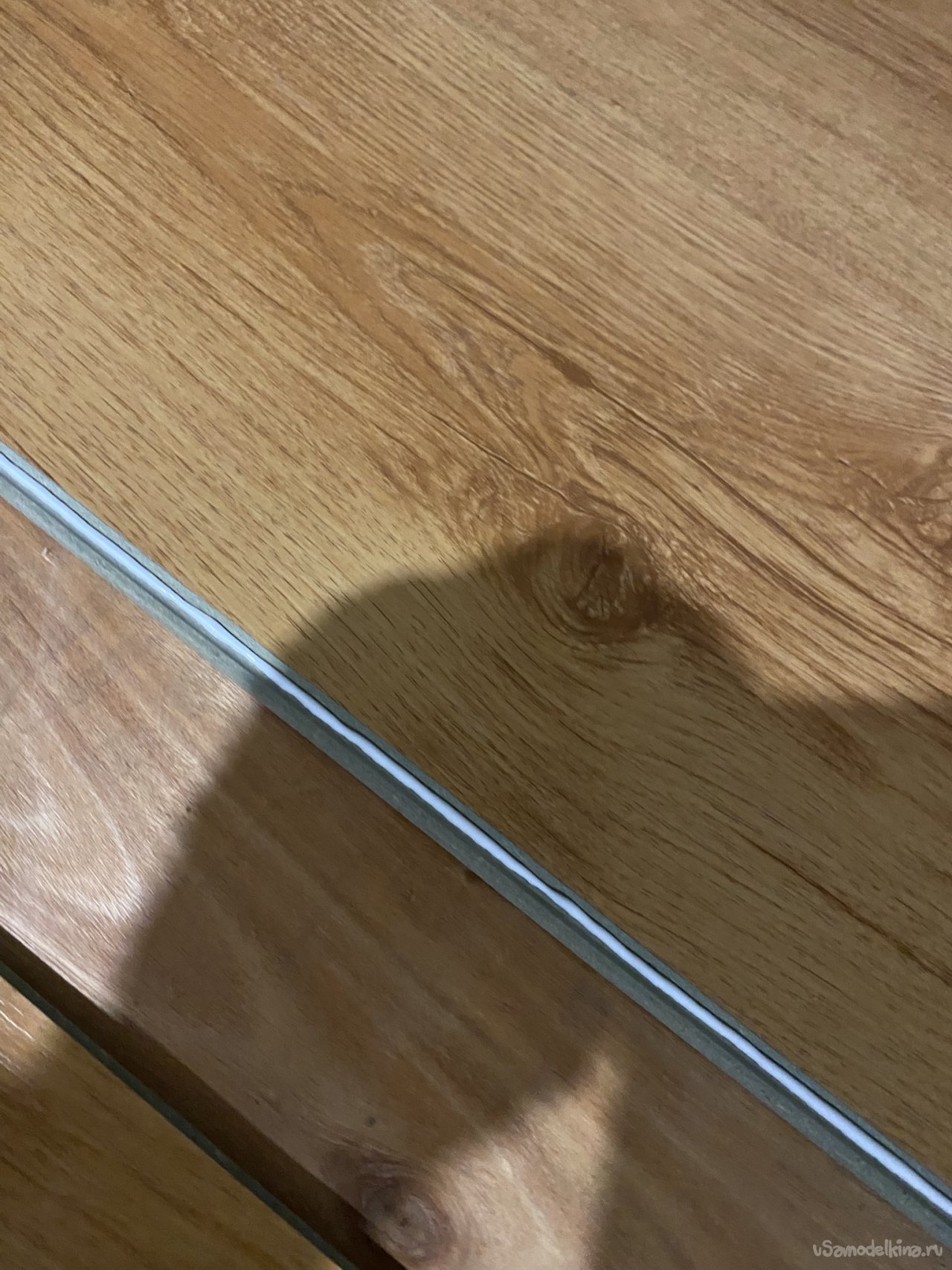

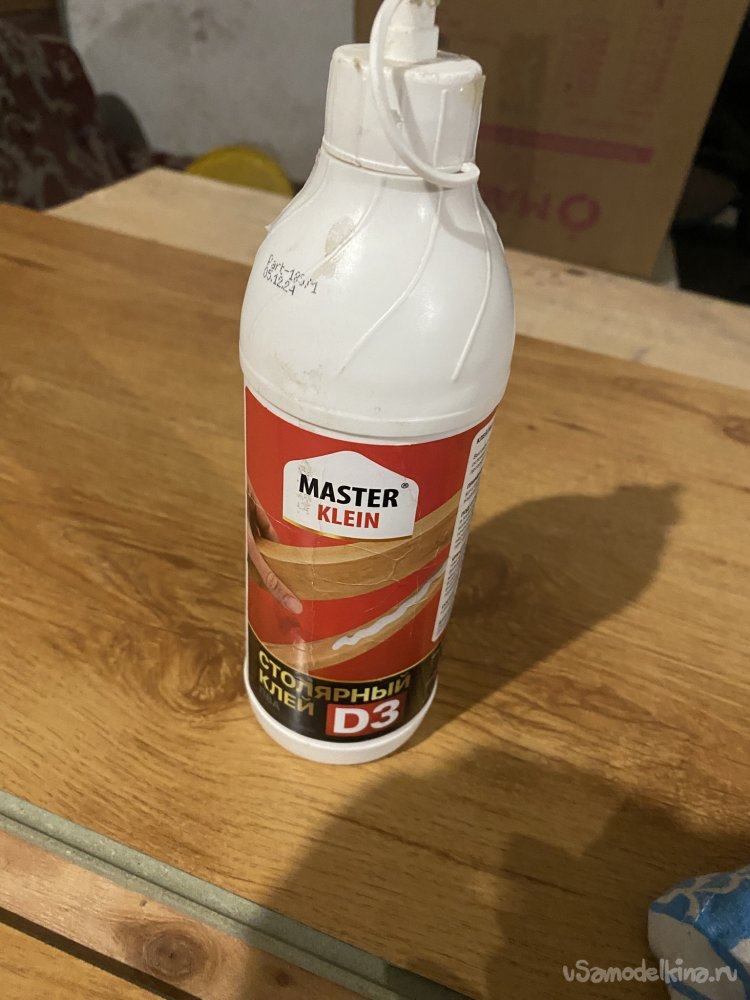

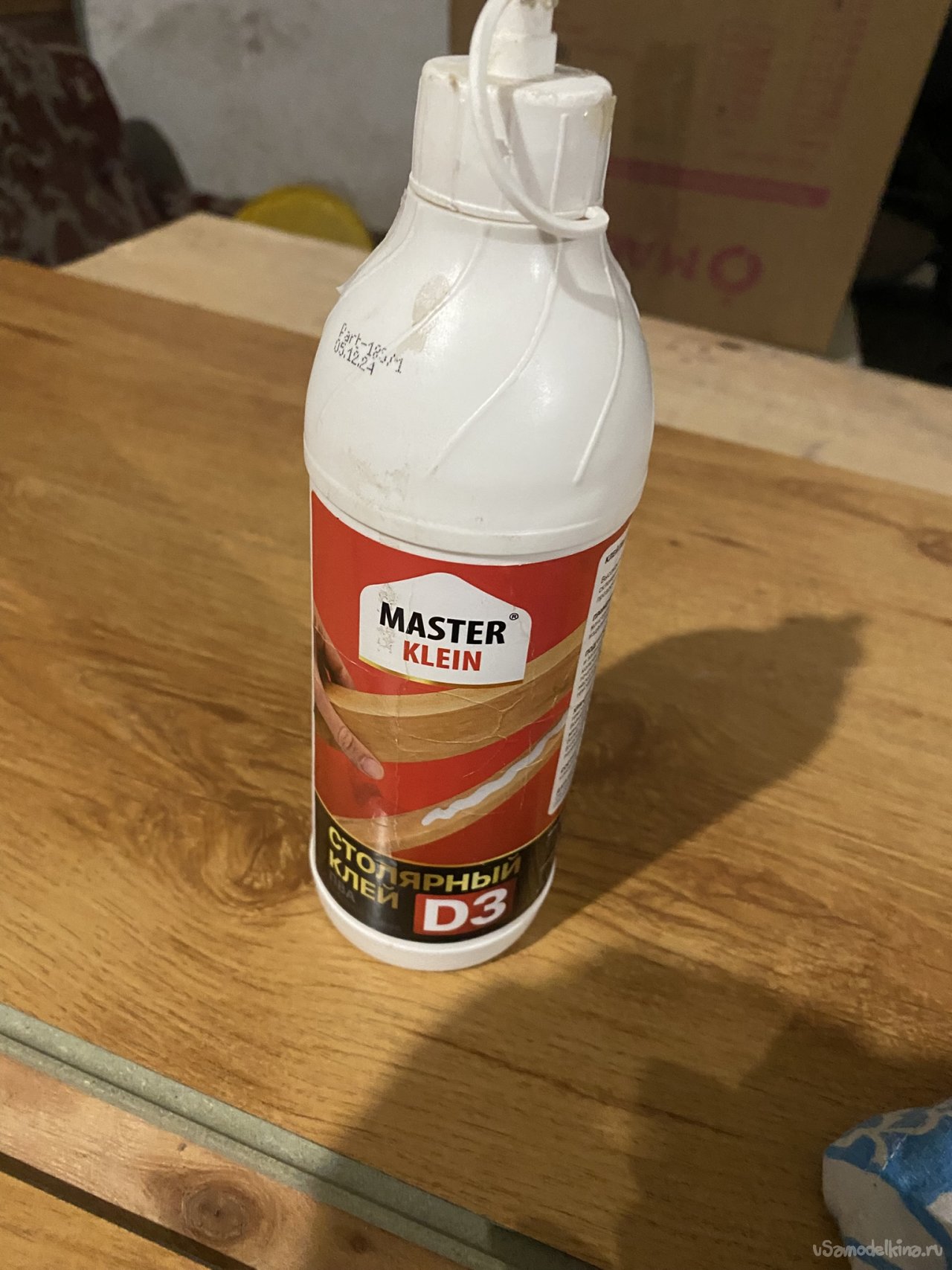

И собрал два щита, склеив замки ламината столярным клеем:
Бортики окантовки стола решил делать из готовых отрезков фанеры, толщиной 12 миллиметров.
Предприятие, в котором я работаю, закупает на дрова древесные отходы у фирмы, которая занимается производством паркетной доски. Там часто попадаются "интересные" обрезки берёзовой фанеры, которые , обычно идут одинакового размера в большом количестве. Таких я набираю для.... для... а вот просто, пусть будут! Пригодятся! А не пригодятся - сожгу в печке зимой!

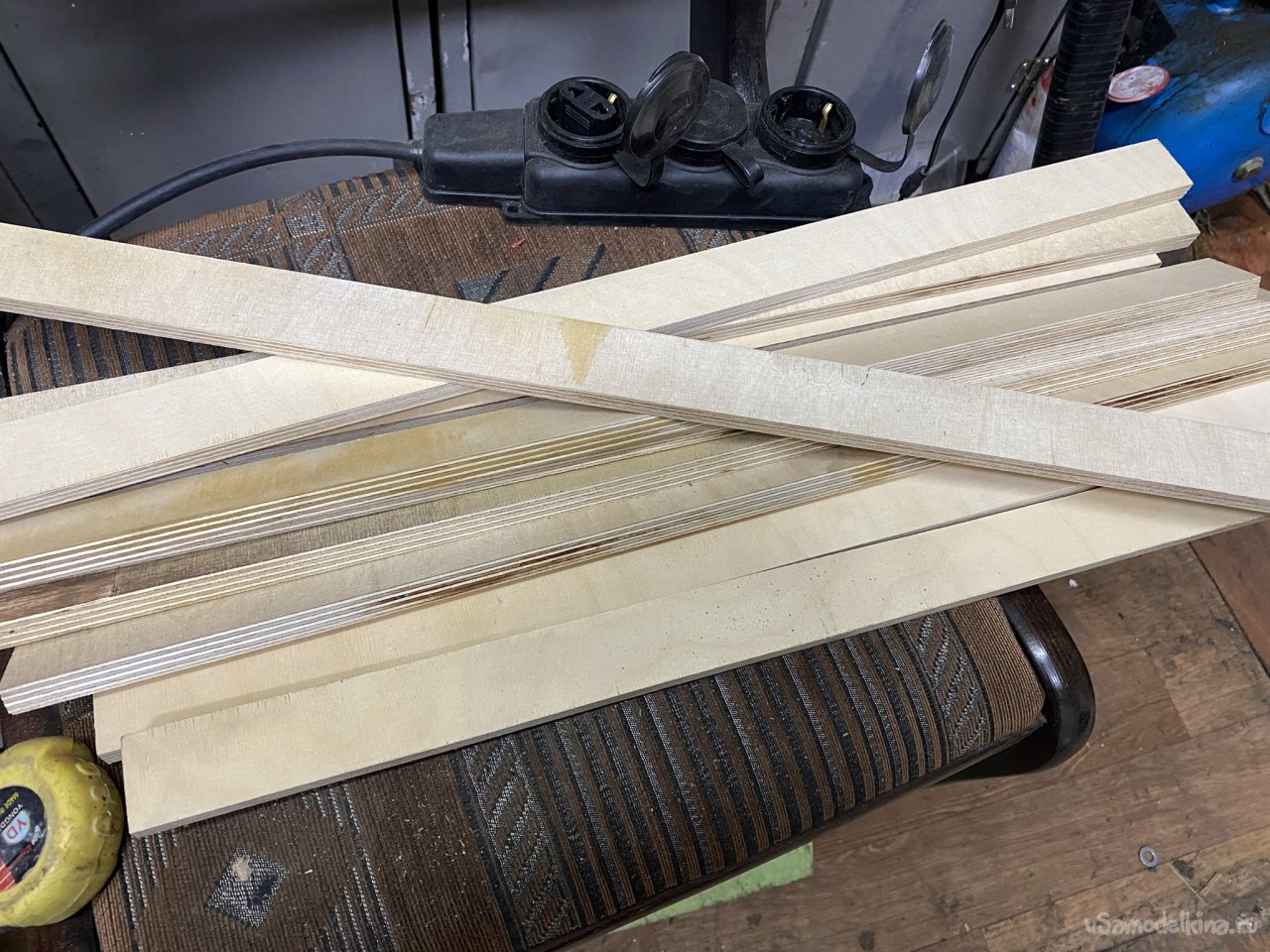

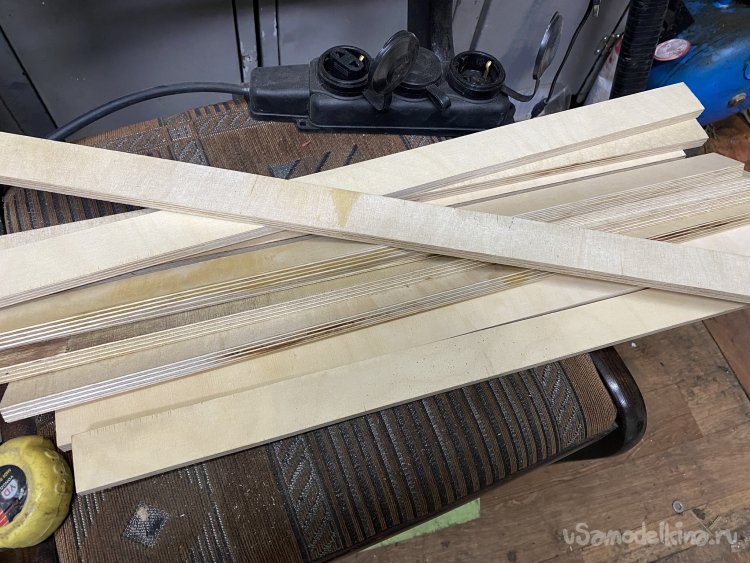

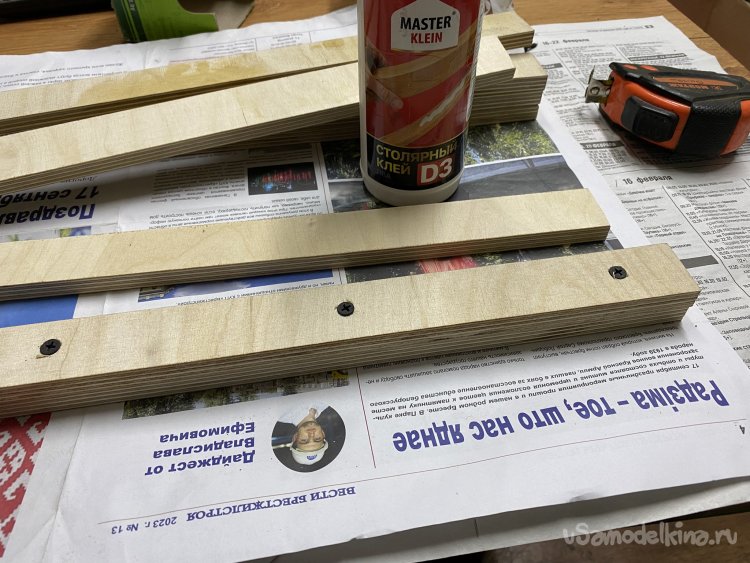

Вот, порывшись в запасах фанерных обрезков, выбрал нужные, длинной 60 см и шириной 3 см:

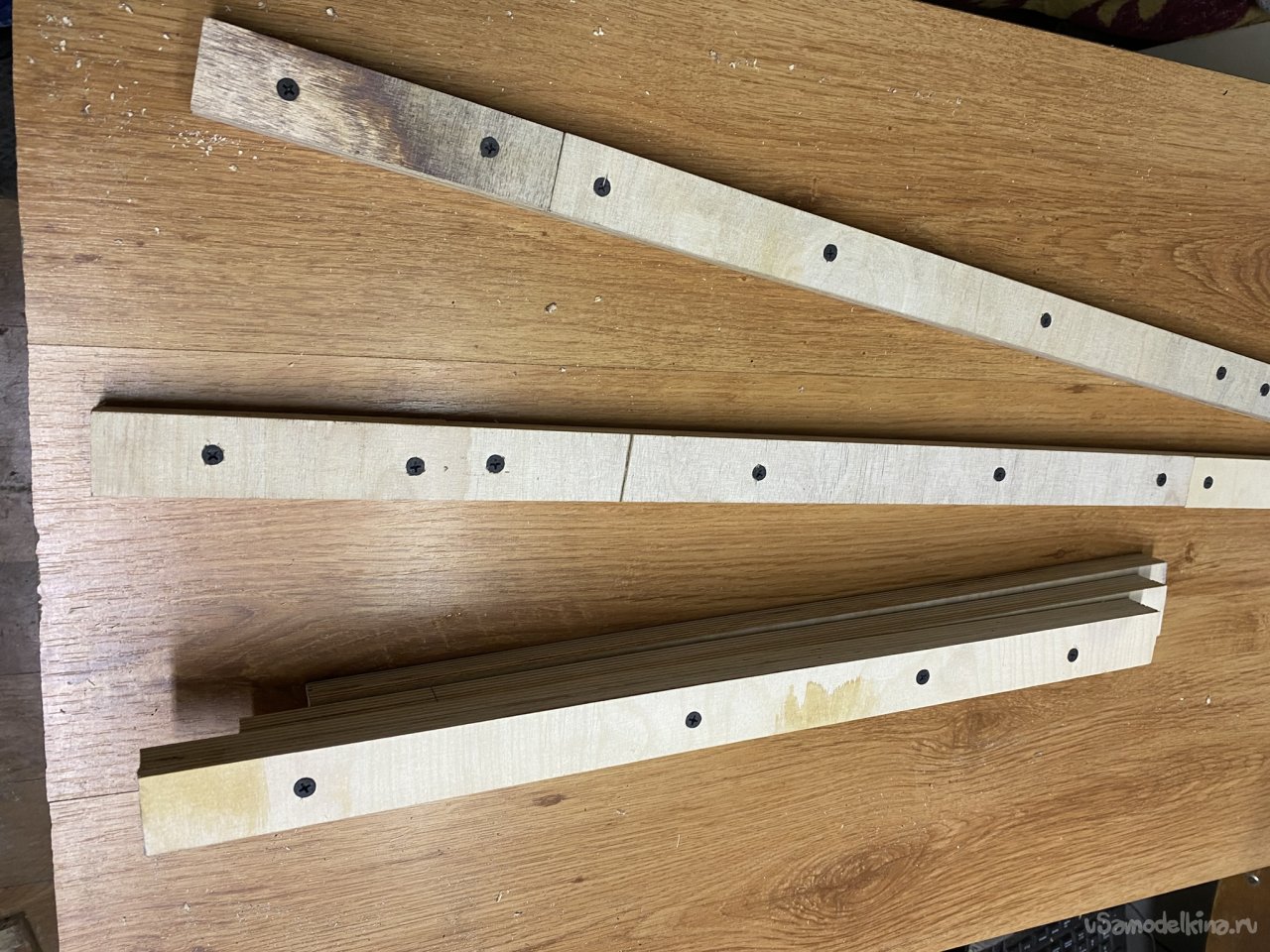

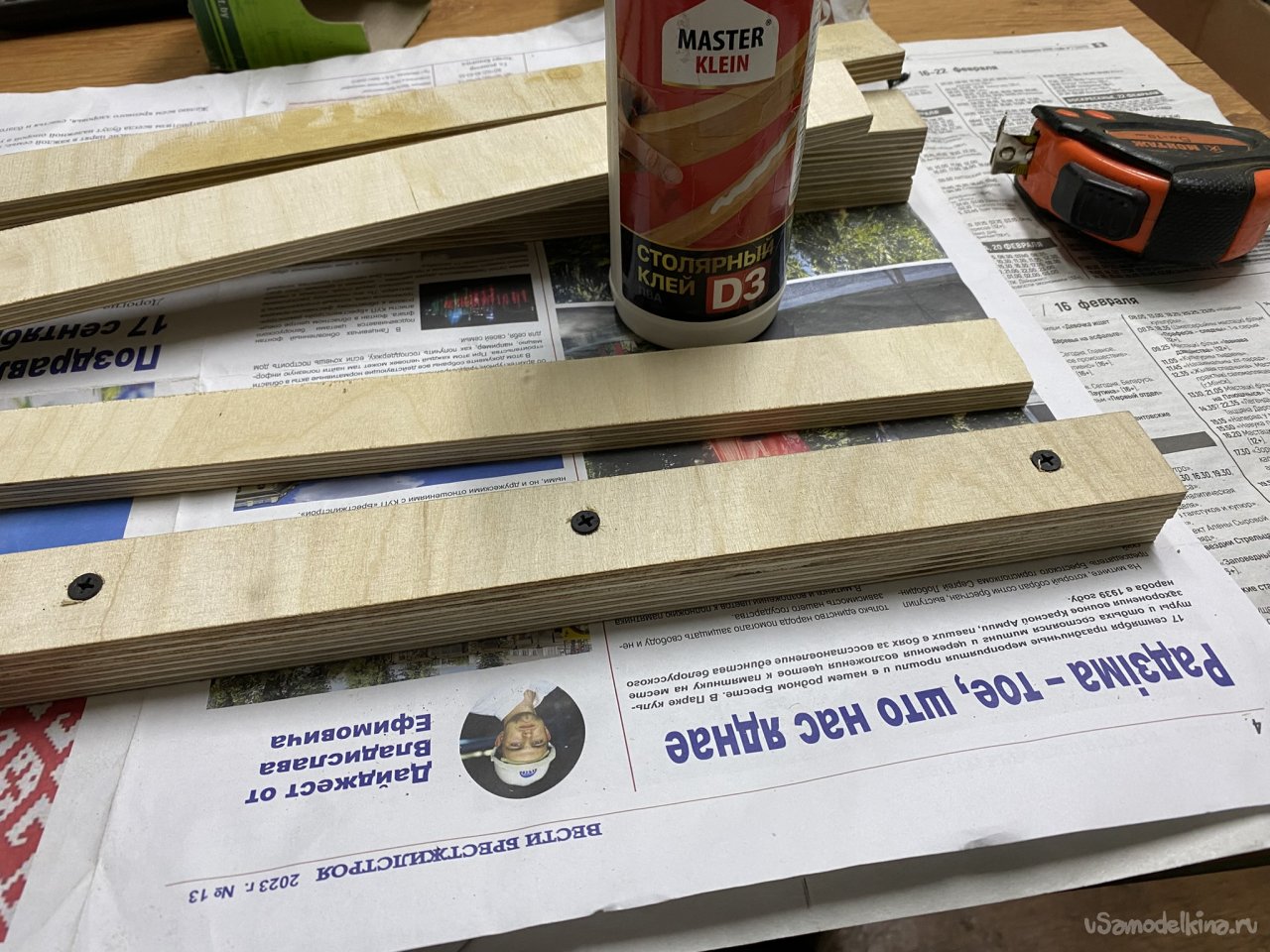

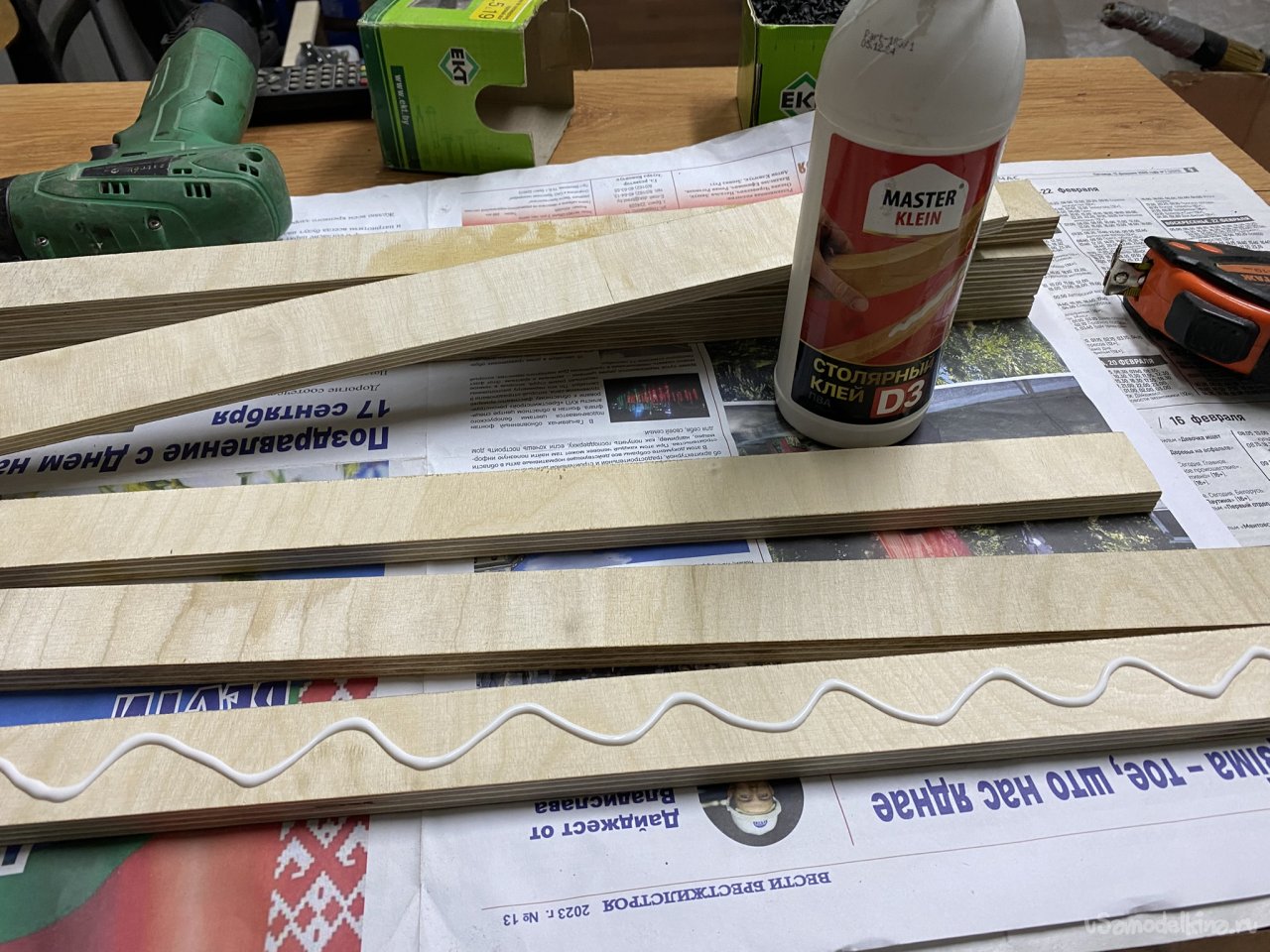

Склеил их для увеличения толщины попарно, скрепив при этом ещё и шурупами:

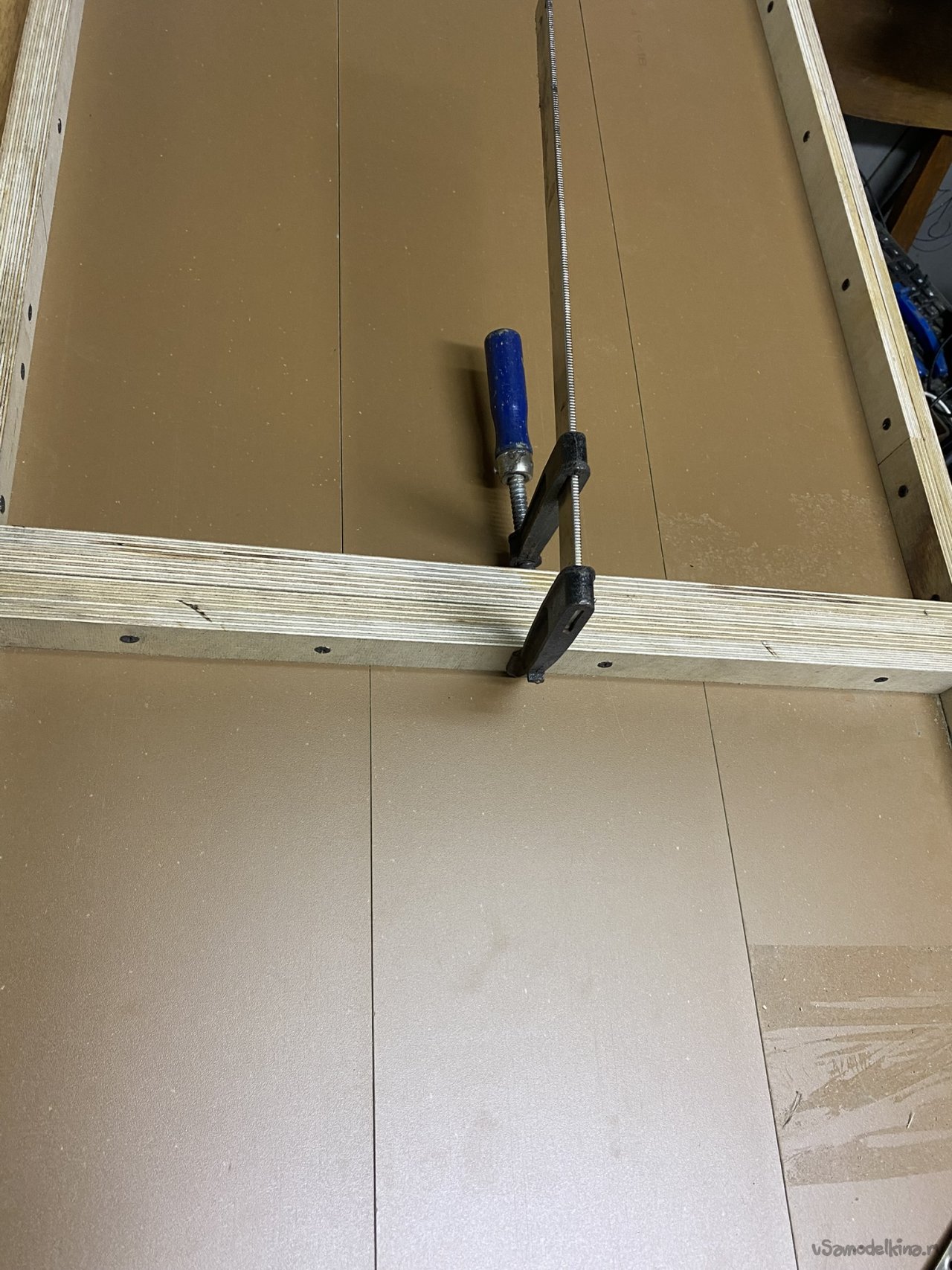

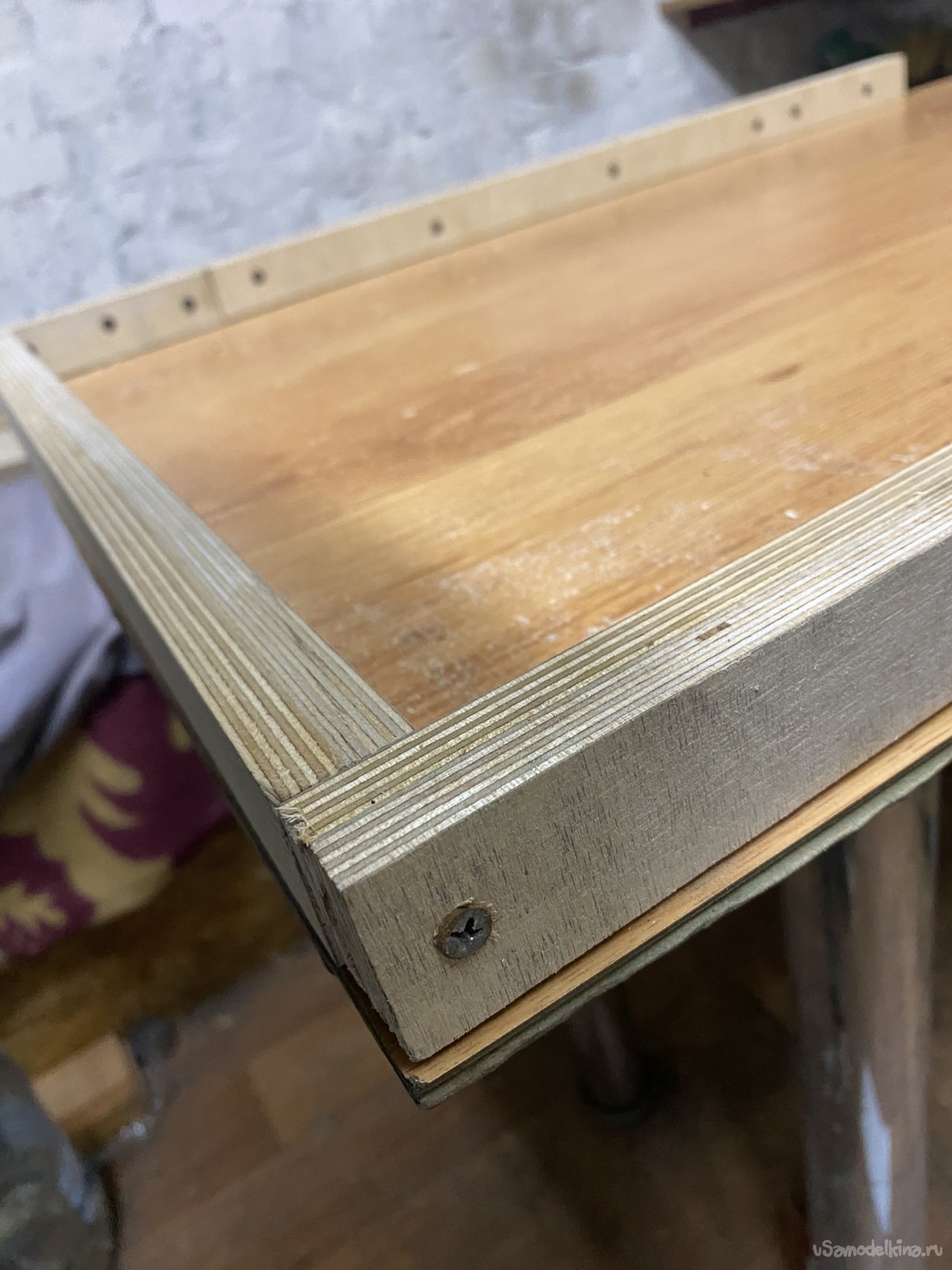

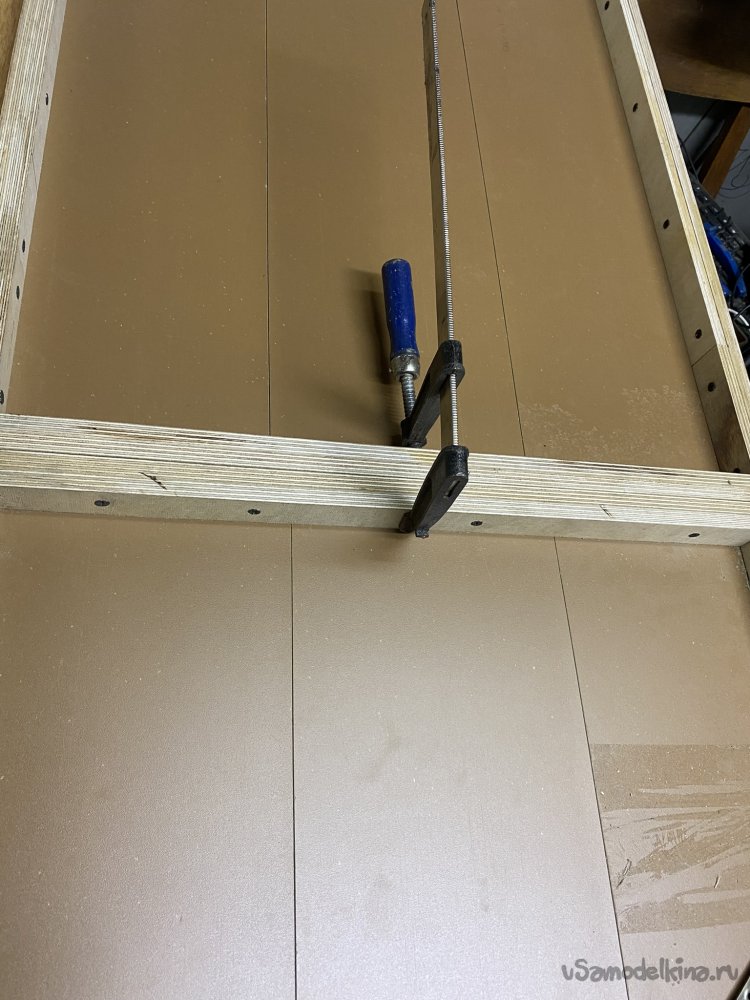

После чего собрал рамки по периметрам половинок столешницы:

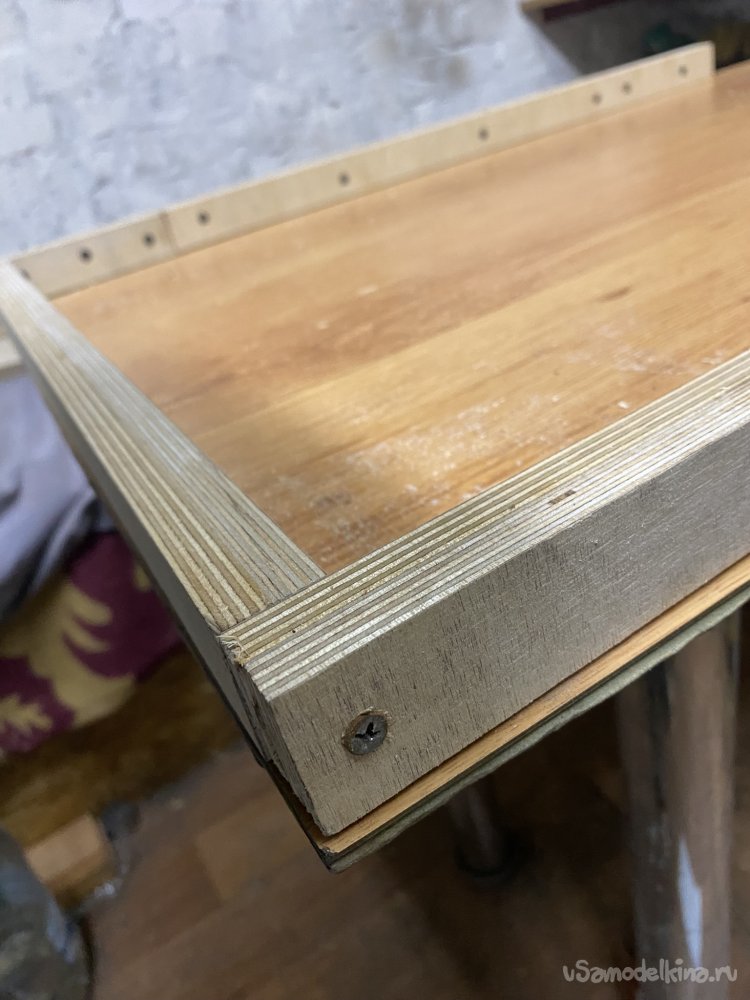

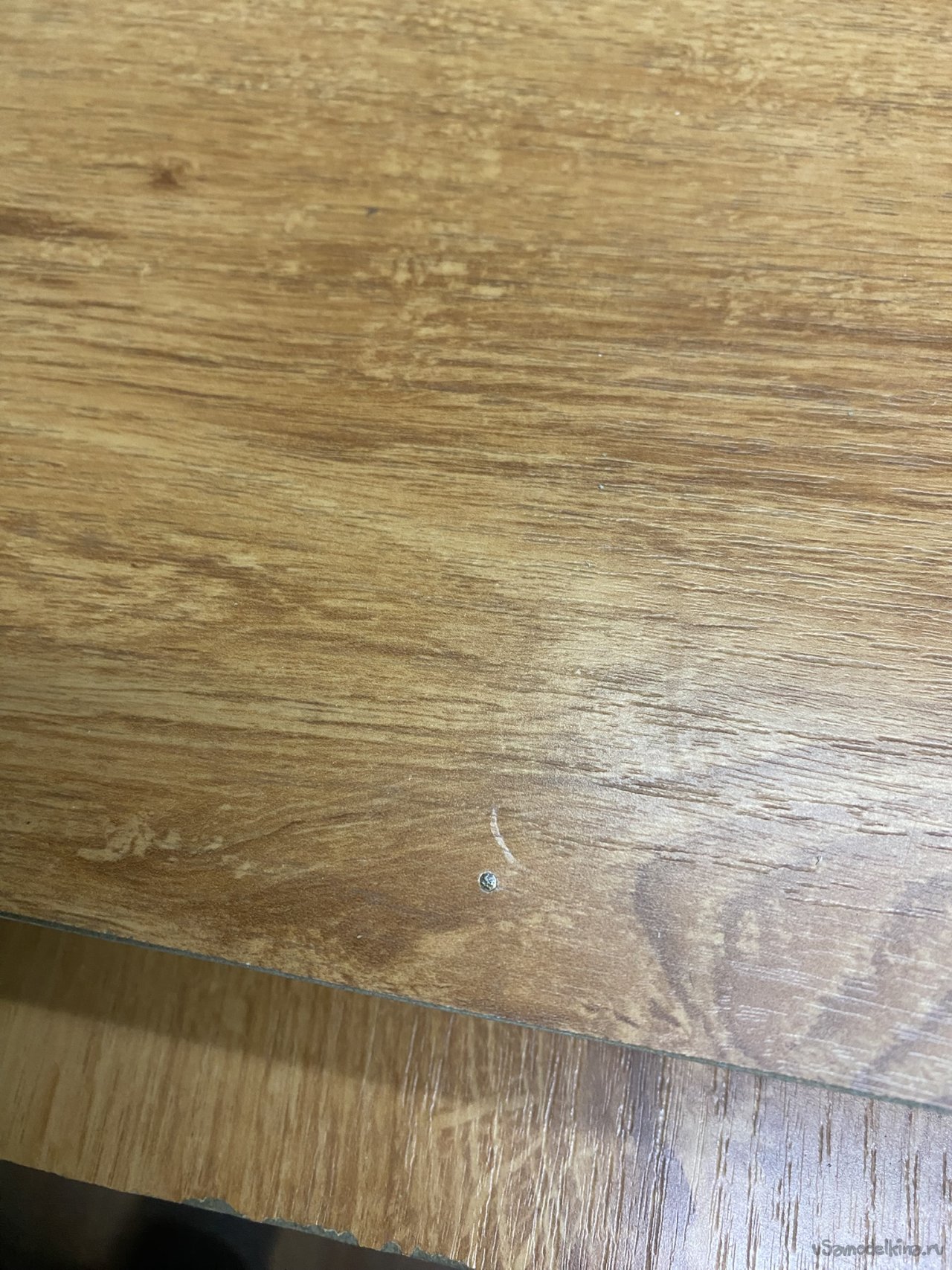

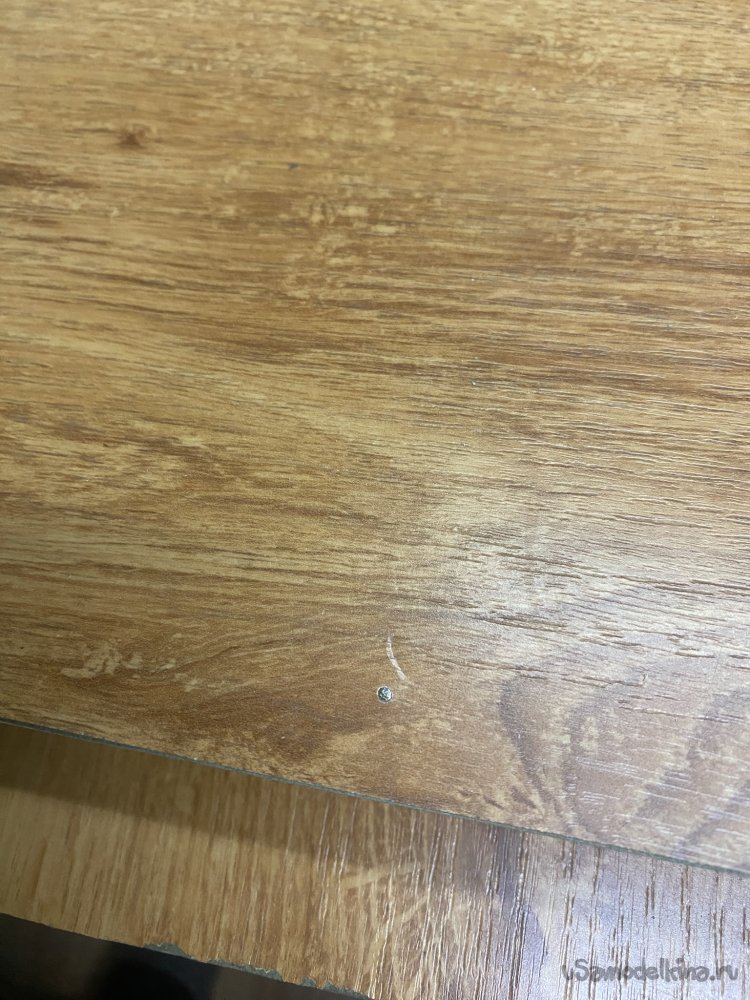

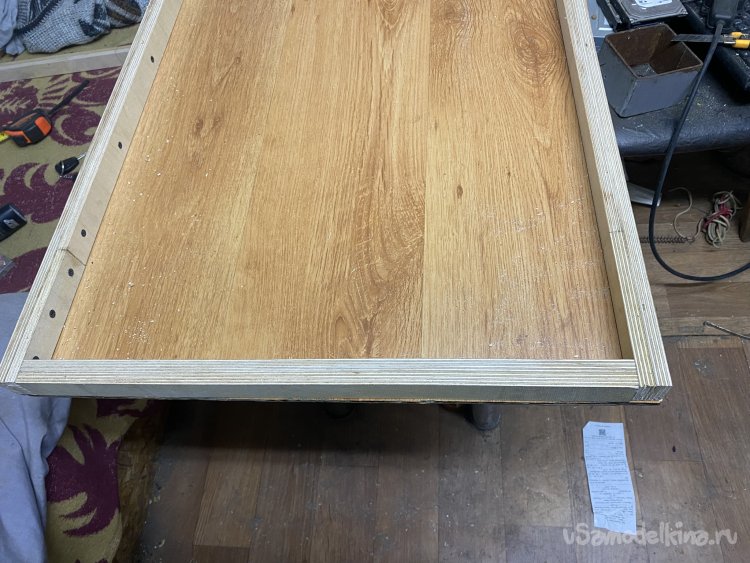

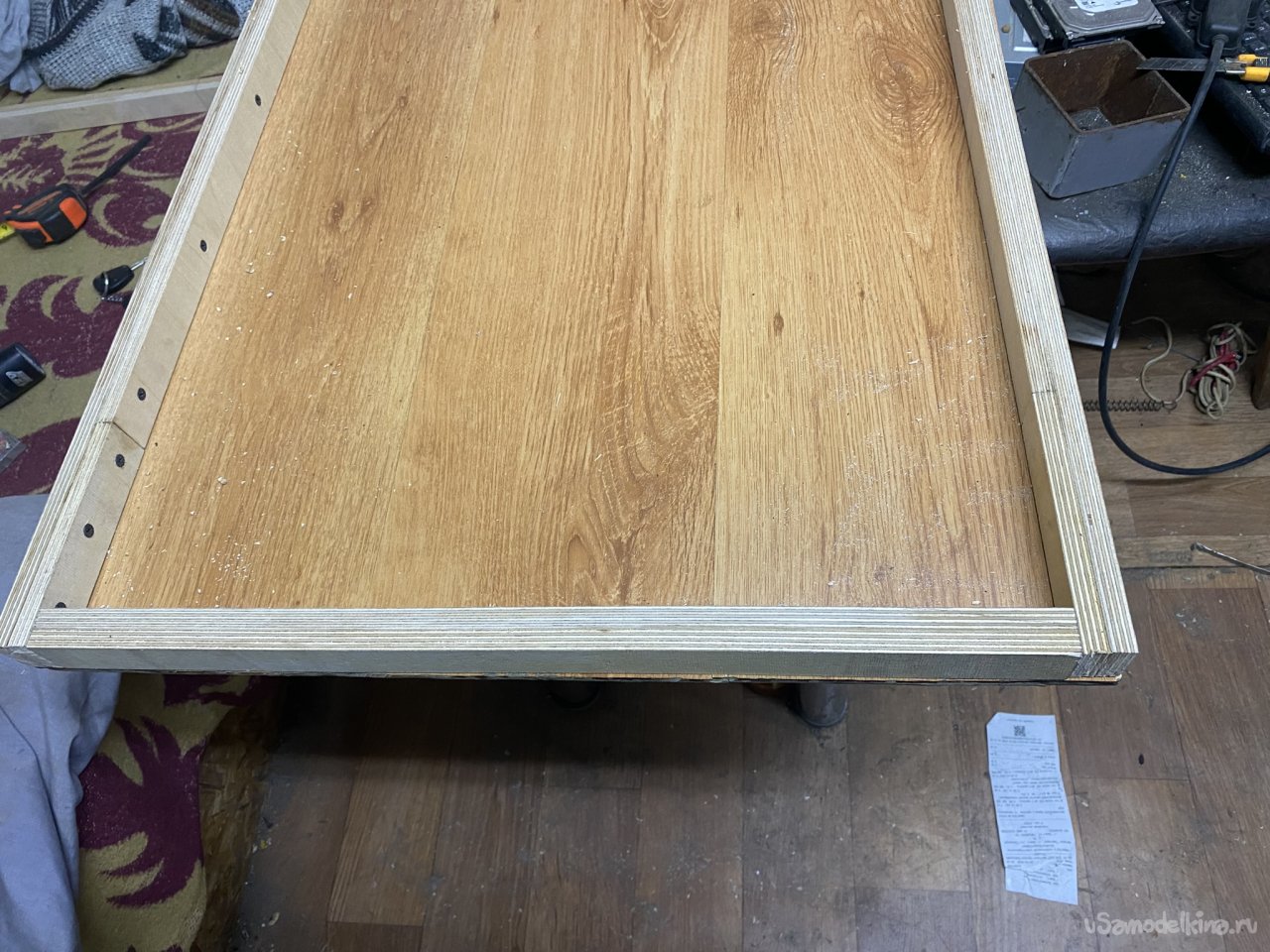

Ламинат к рамкам приклеил и прибил потайными гвоздями:

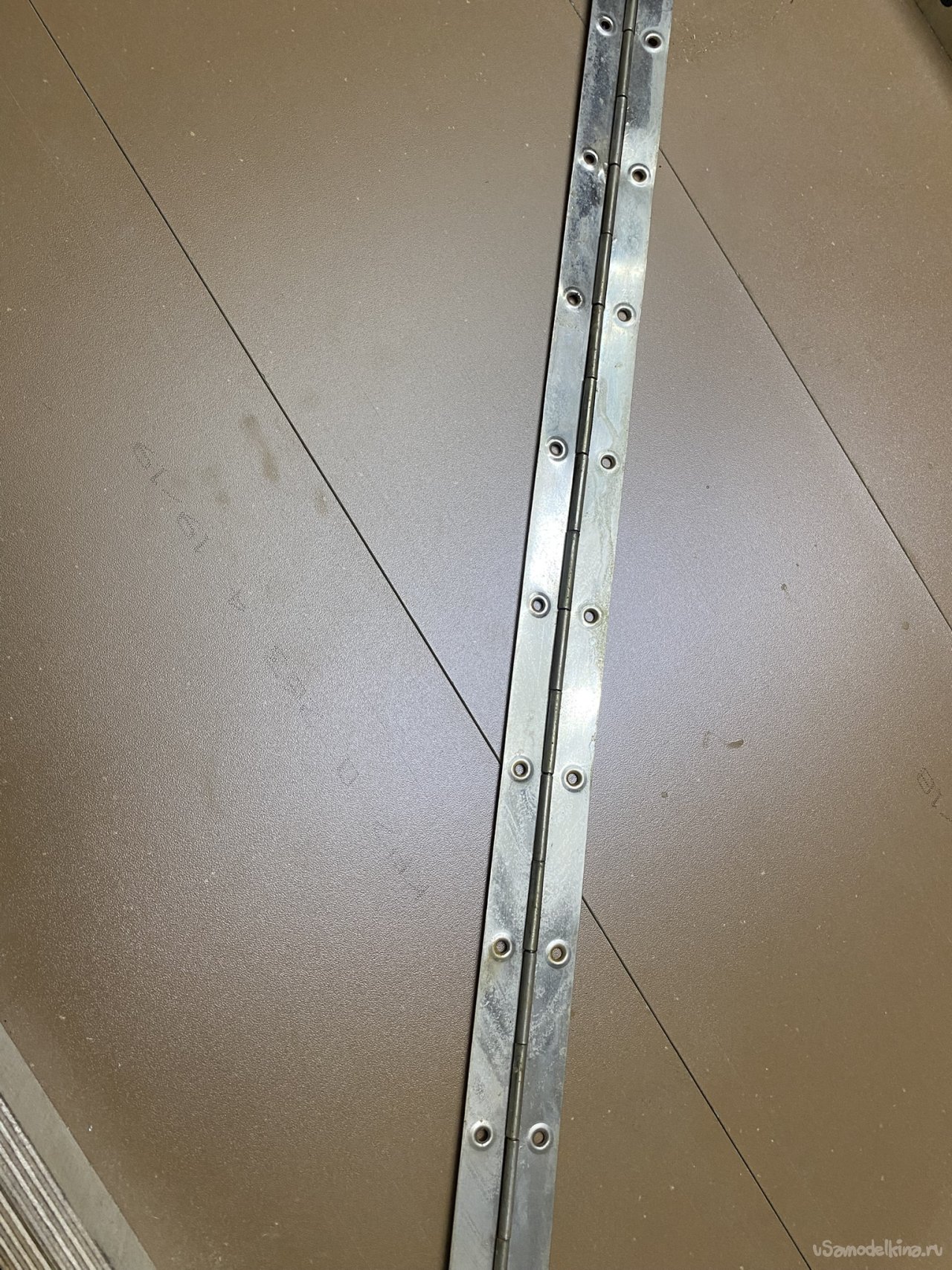

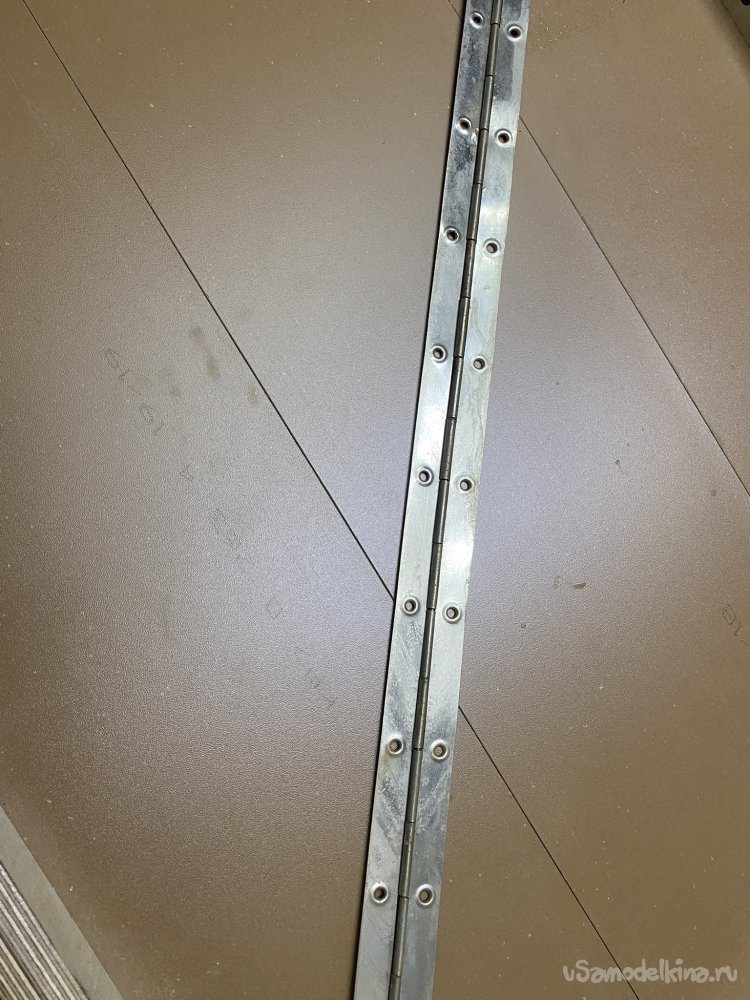

Собрать столешницы я решил на рояльную петлю. Такие петли у меня есть в наличии. Когда я выбрасываю старую мебель (или кто-то просит помочь ей утилизировать), то я её .... не выбрасываю)))). Снимаю всю фурнитуру (стоит целая коробка с ней. И частенько что-то идёт в дело), а щиты складываю за сараем. Они тоже идут в дело. Вот и рояльных петель у меня много. Старые шкафы все были собраны на них.. К тому-же, старые петли намного крепче и добротнее современных.

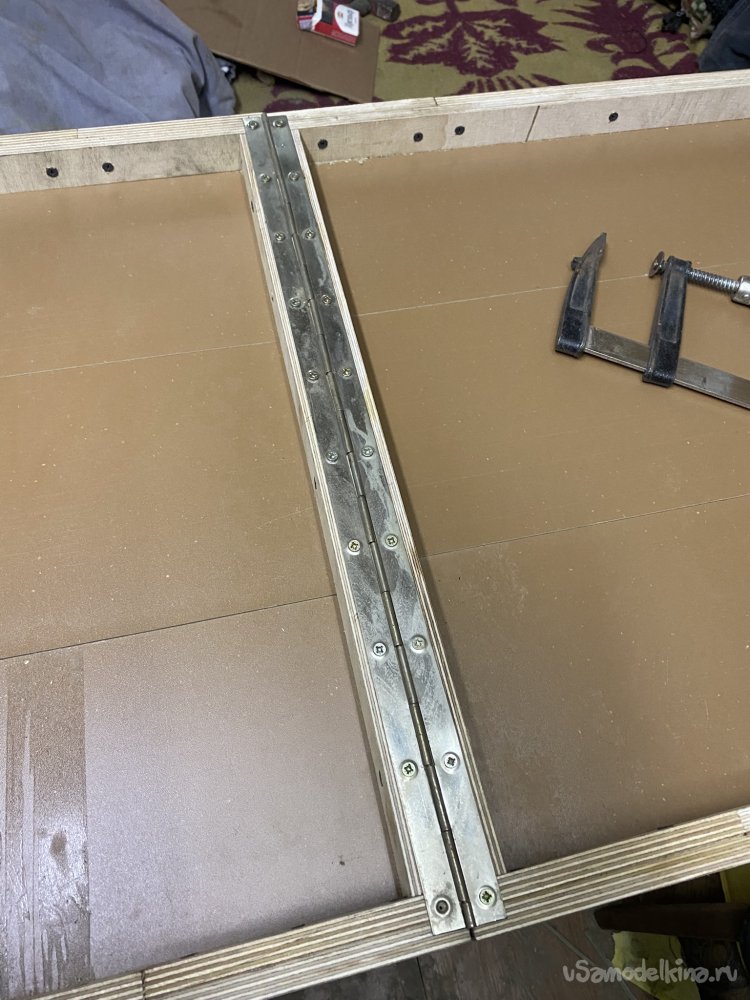

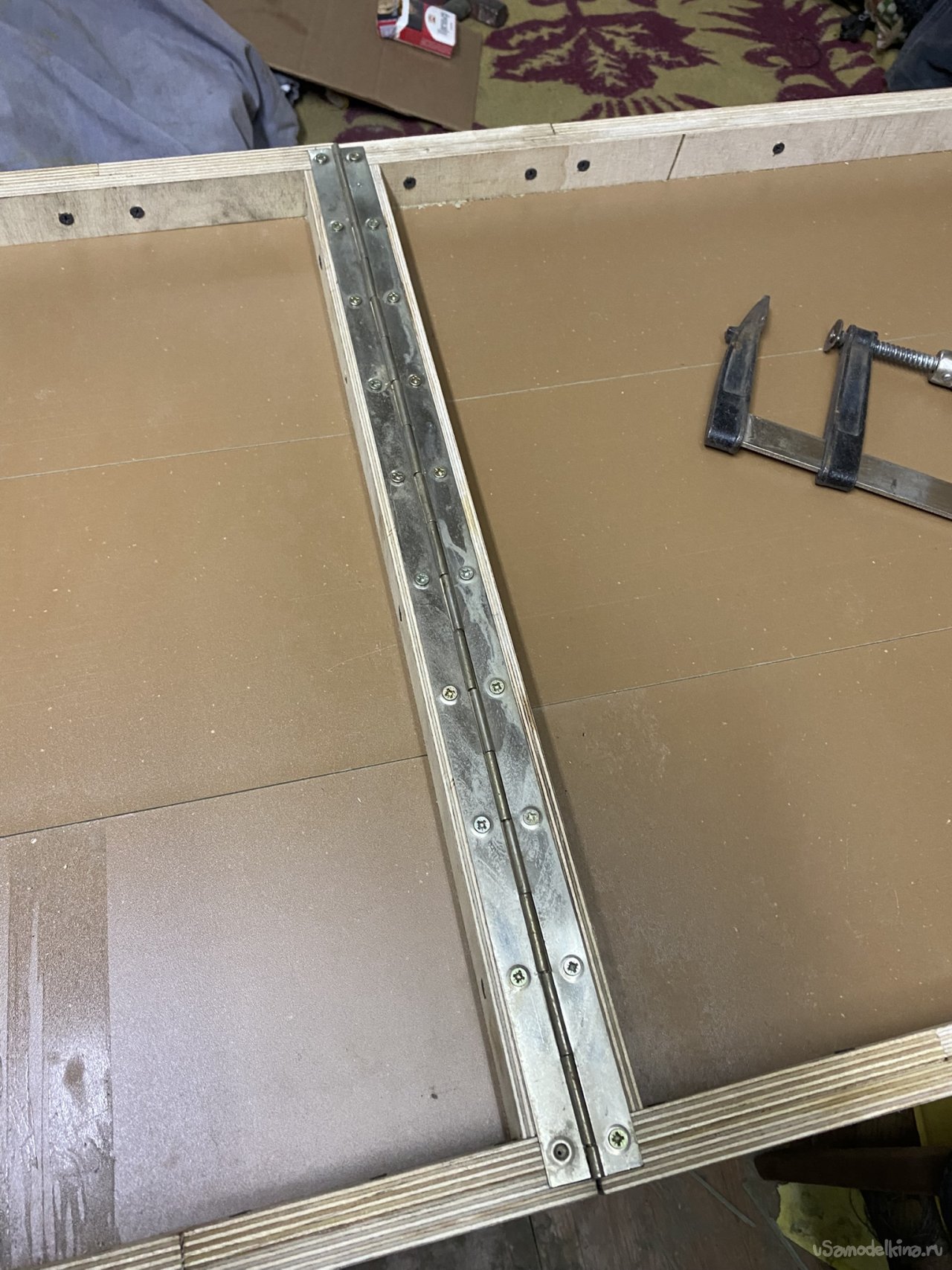

Столешницы стянул струбциной и прикрутил шурупами петлю. Её я предварительно примерил и обрезал до нужной длины:
"Чемодан" готов. Теперь займёмся ножками. Их я решил сделать из профильной трубки, сечением 10х20 мм.

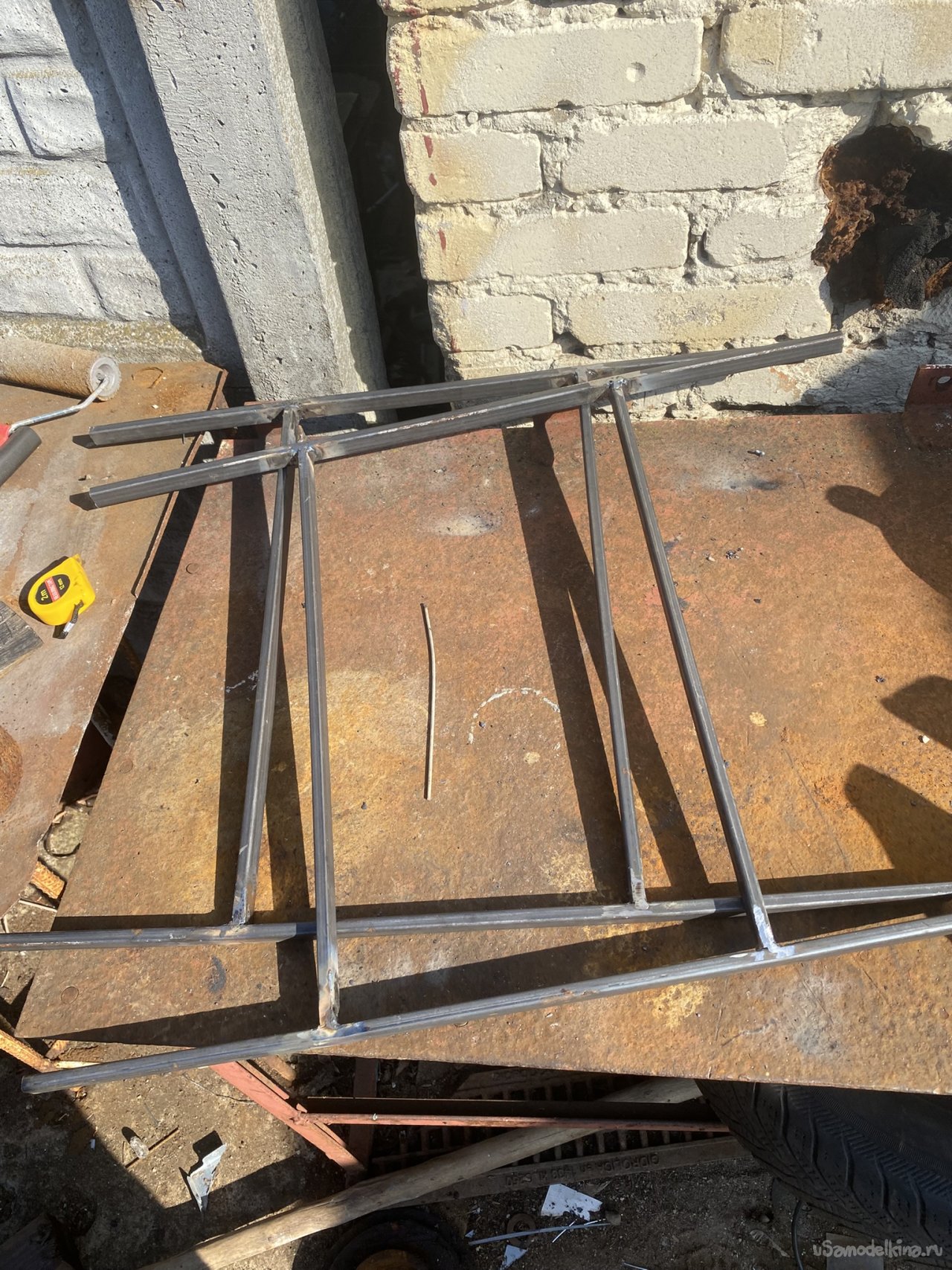

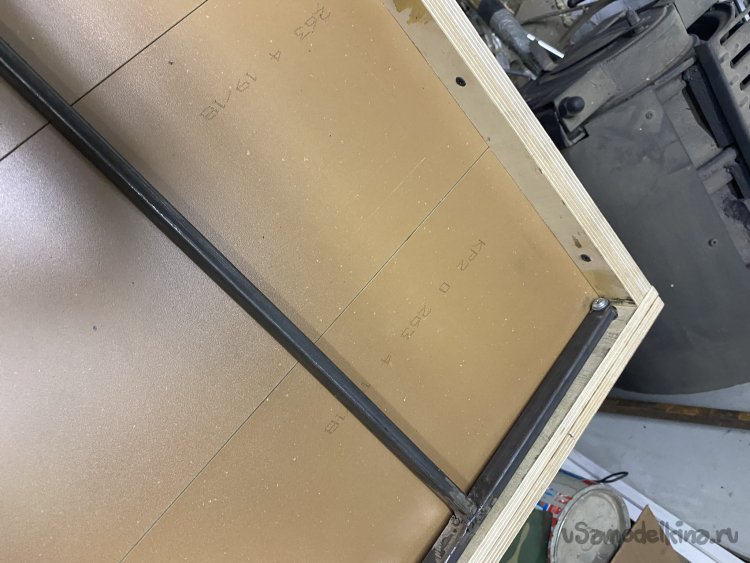

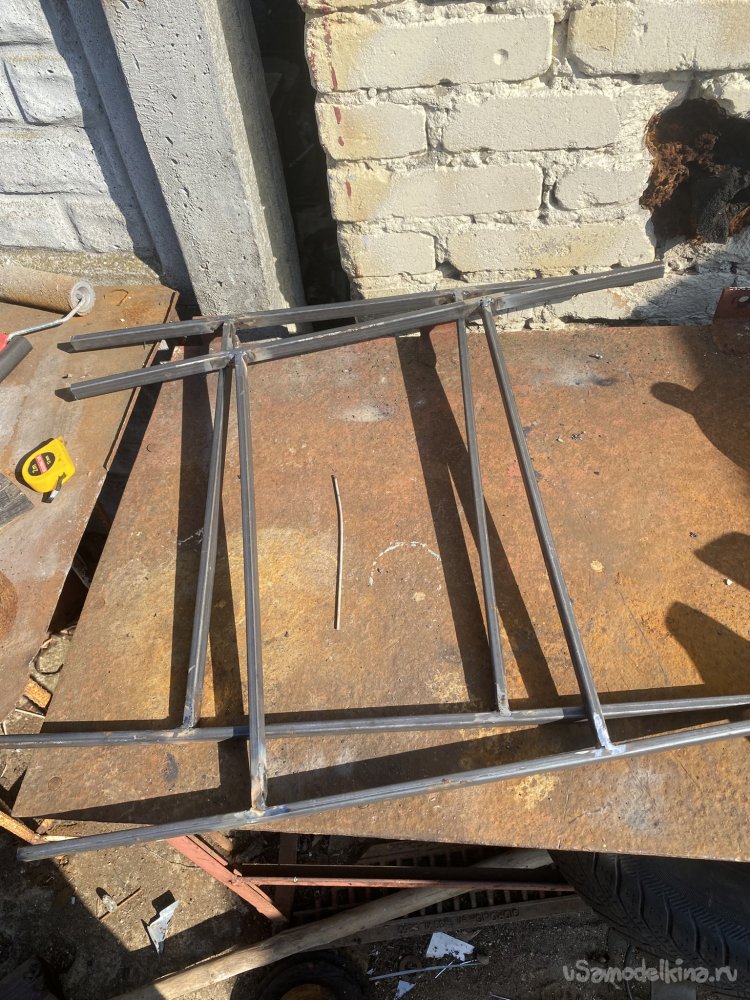

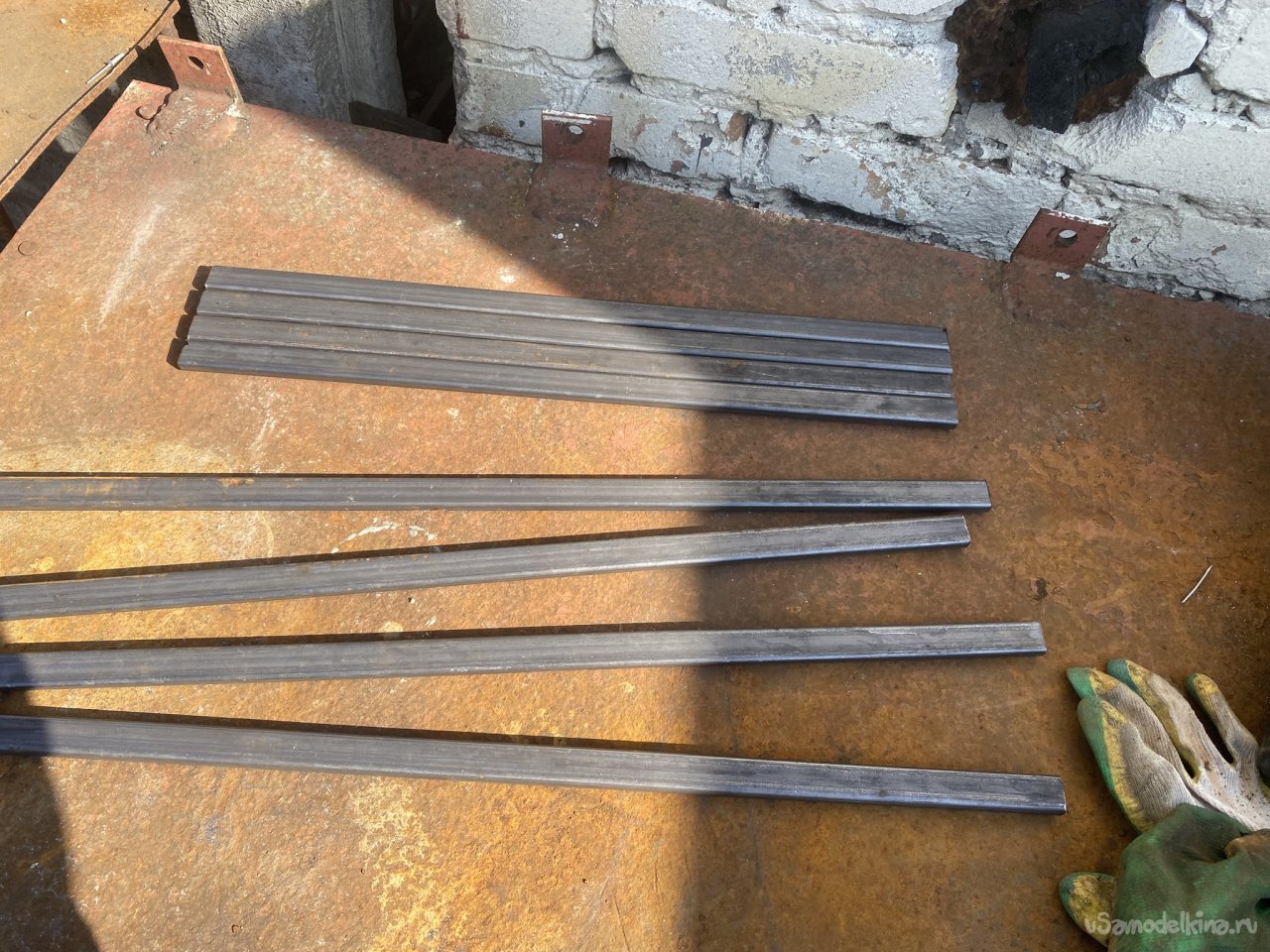

Напилил заготовок и сварил две вот такие ножки:

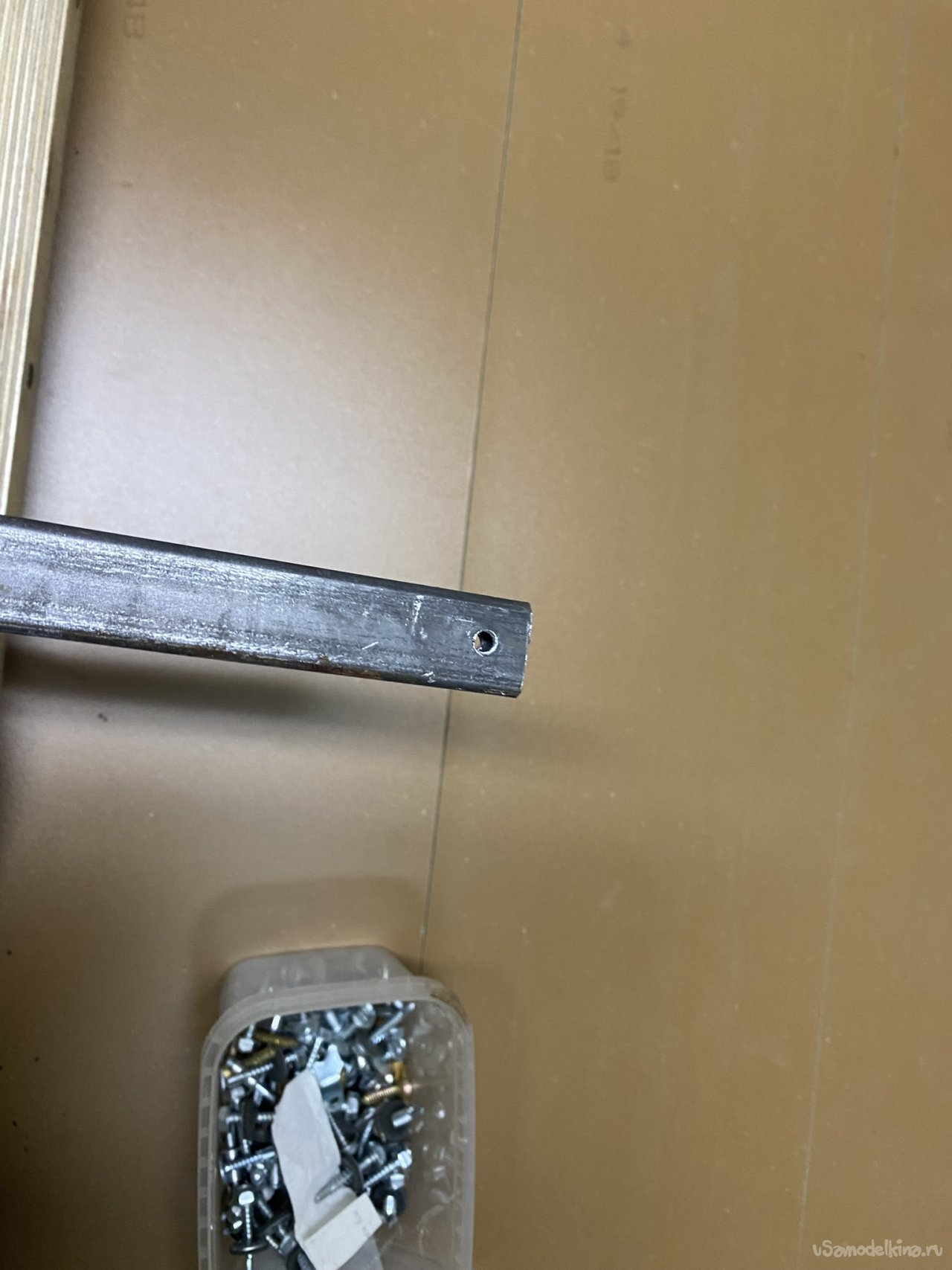

На концах просверлил отверстия:

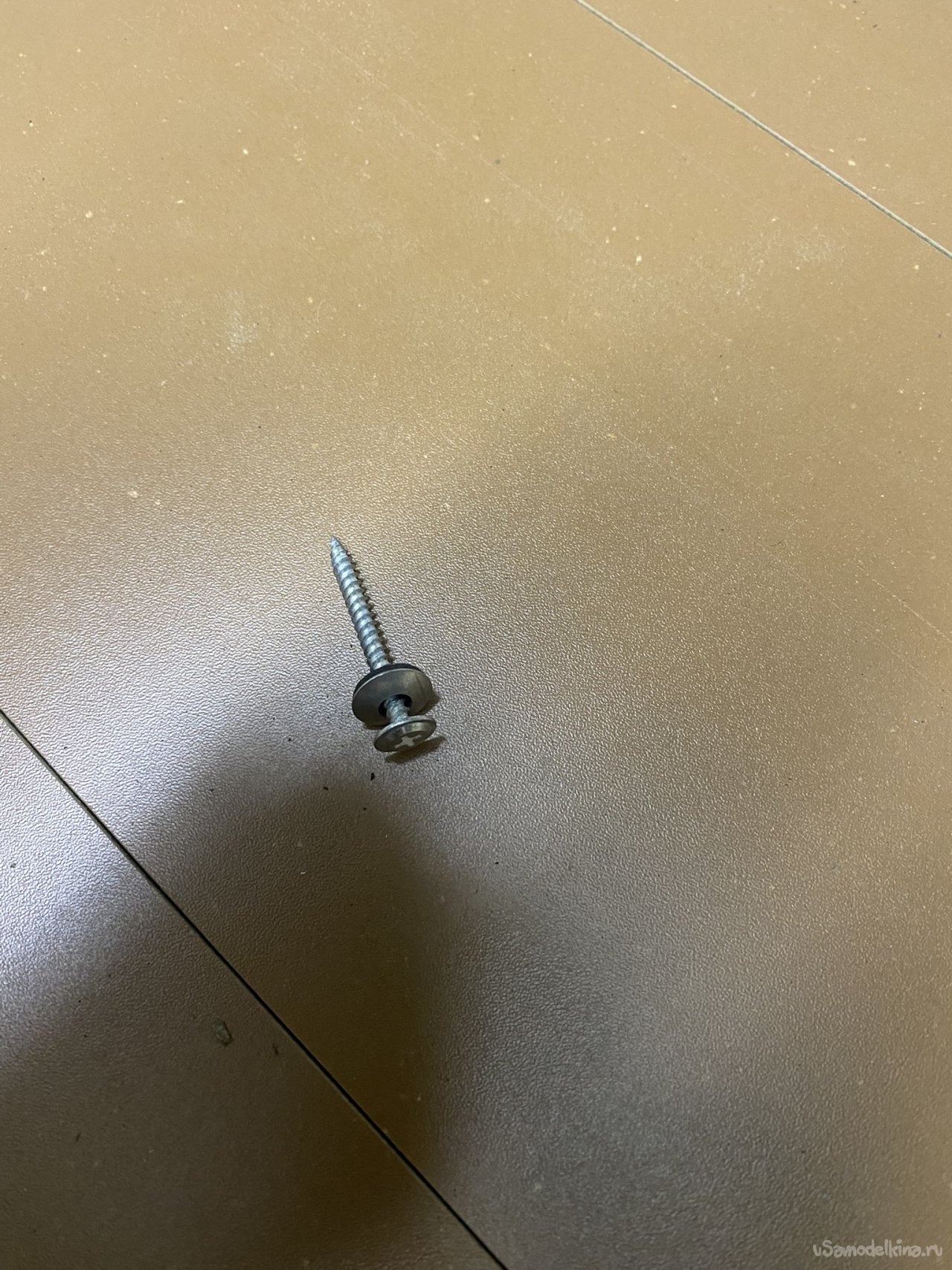

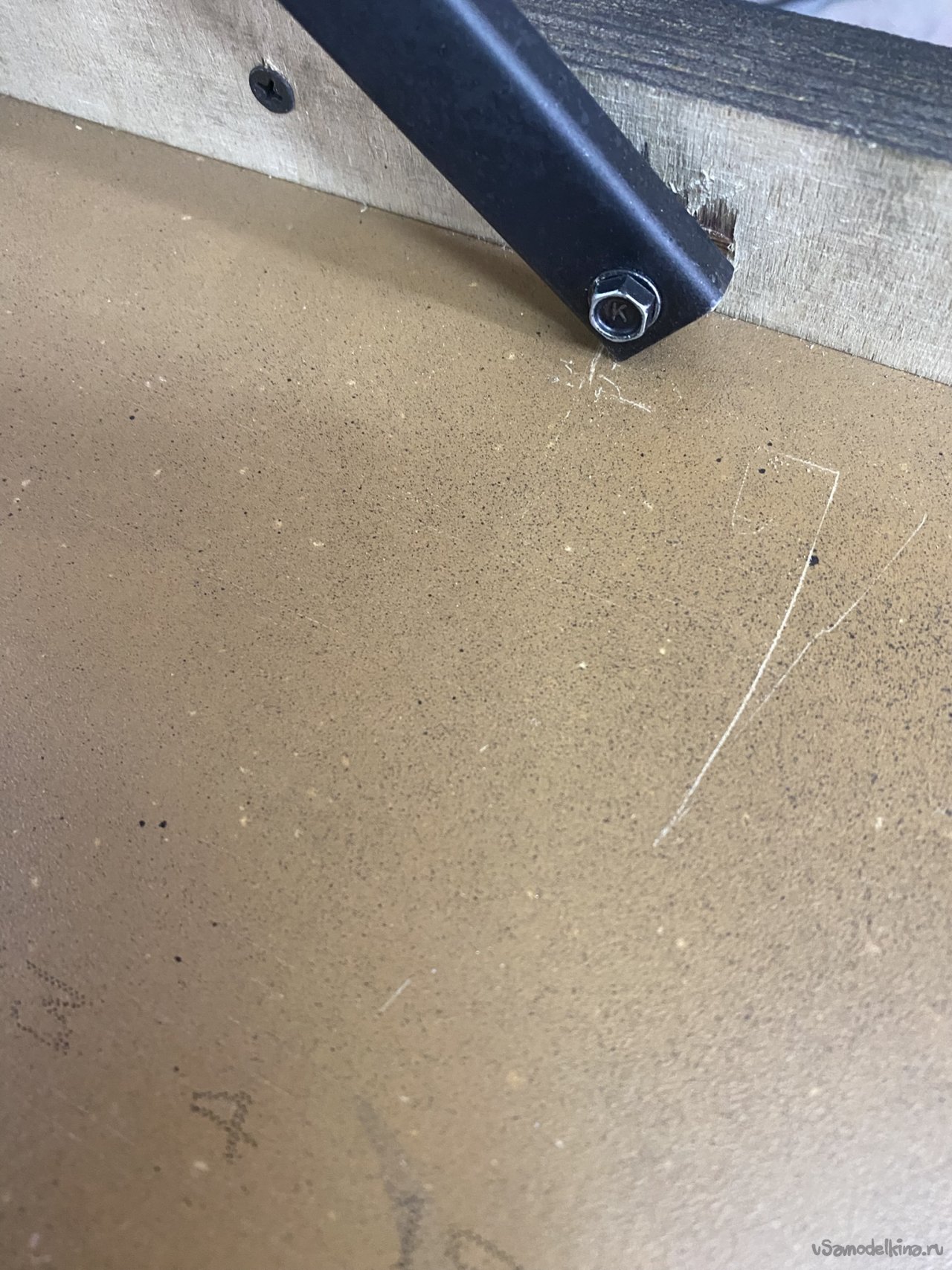

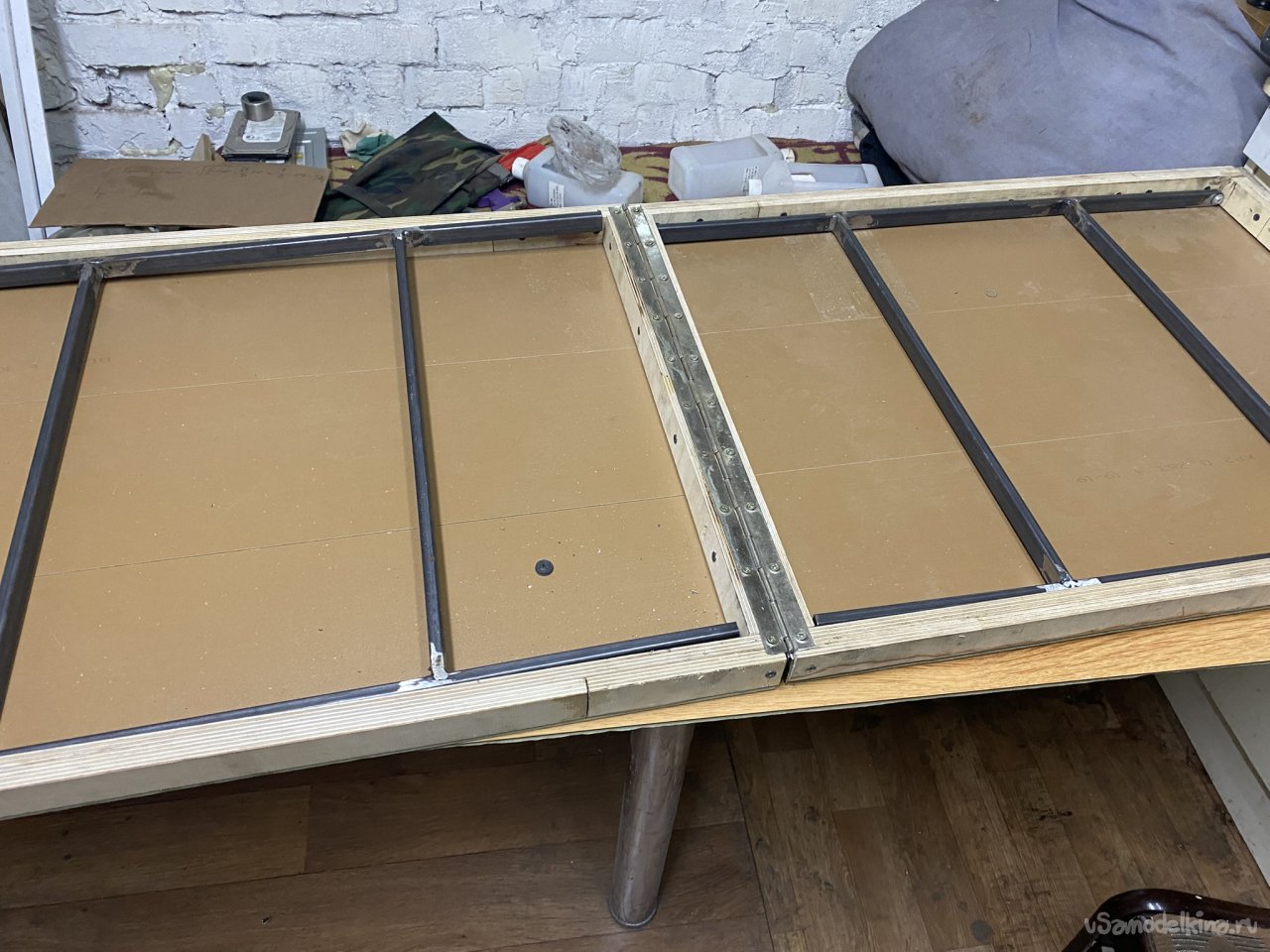

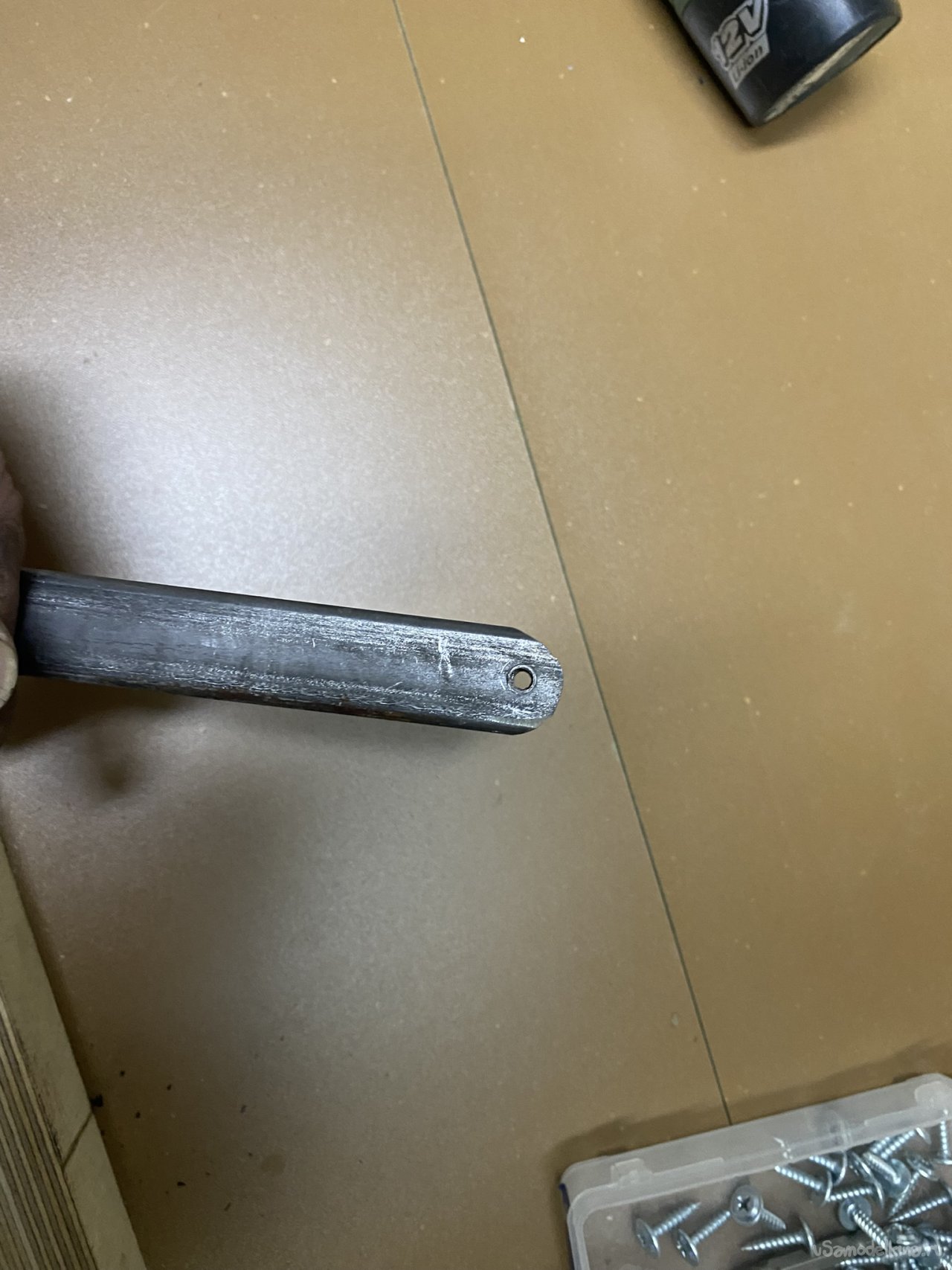

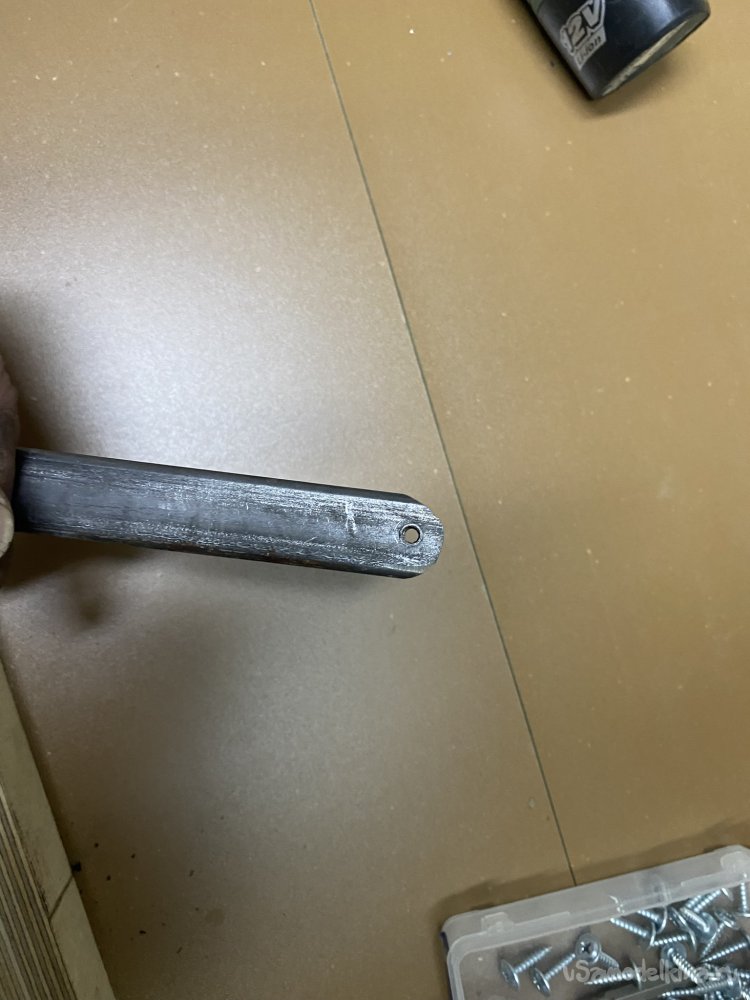

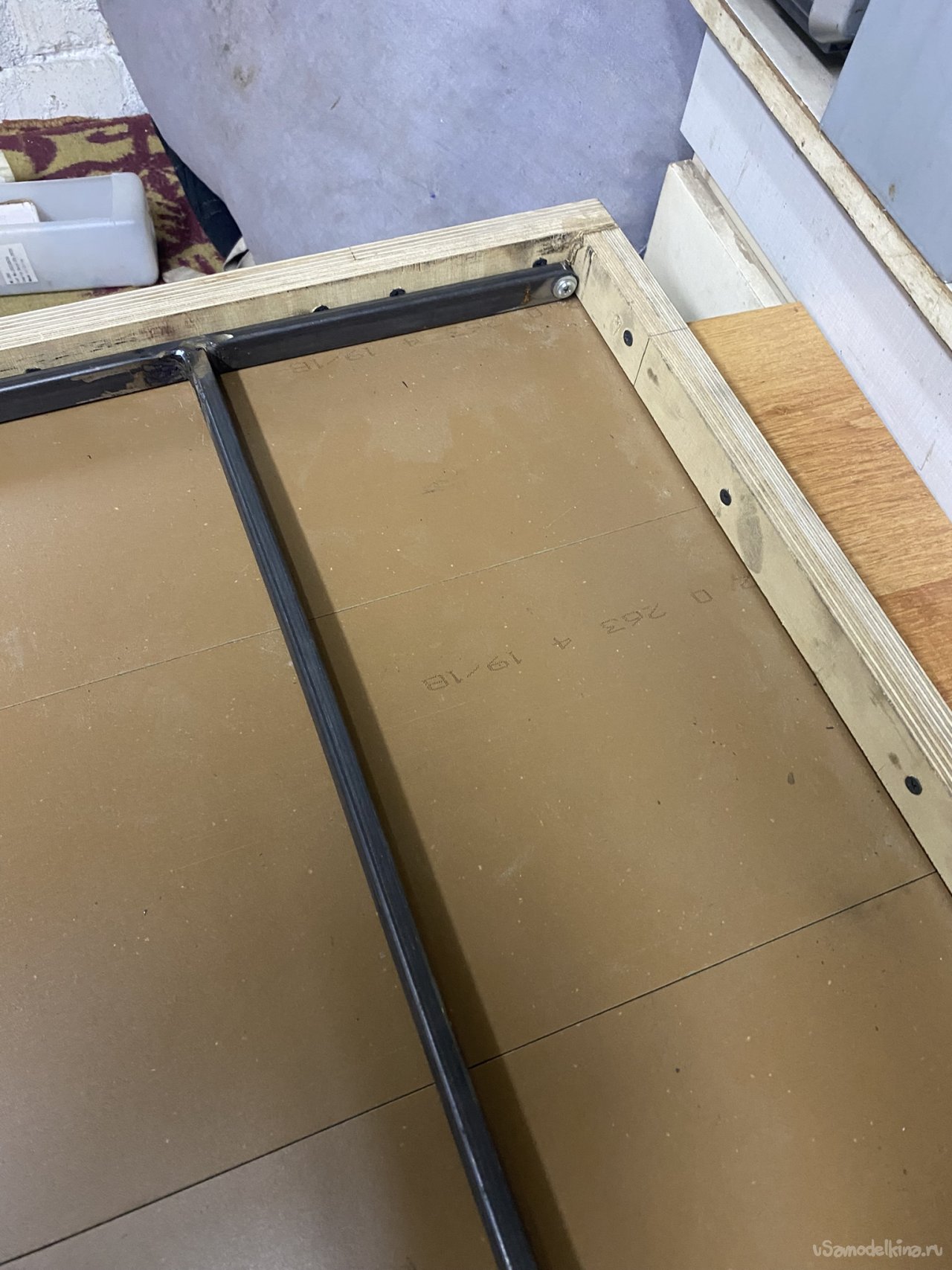

Потом чуть скруглил их, чтобы стойка могла открываться, не упираясь углом в днище короба, и прикрутил длинными шурупами через кровельные шайбы:

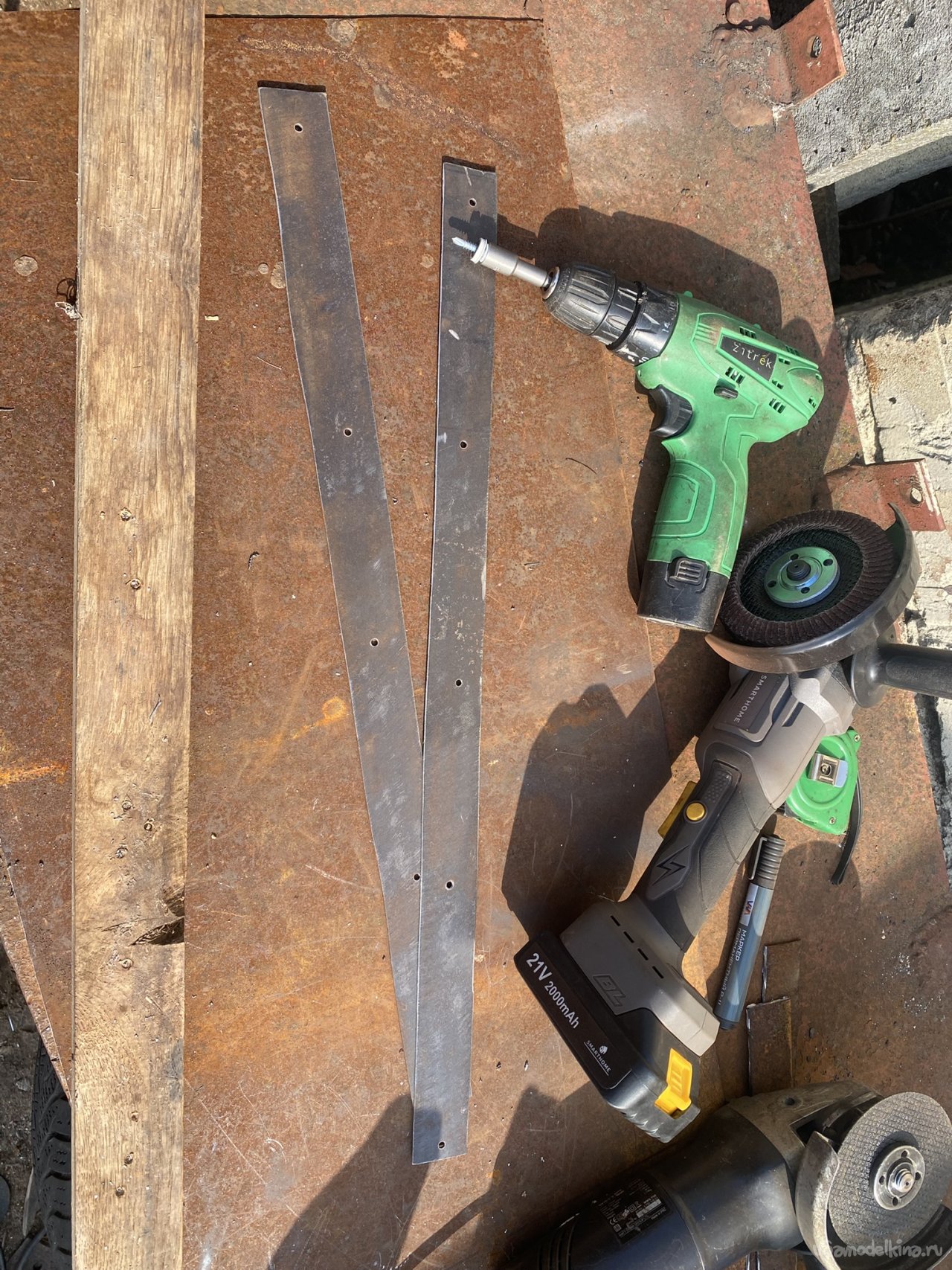

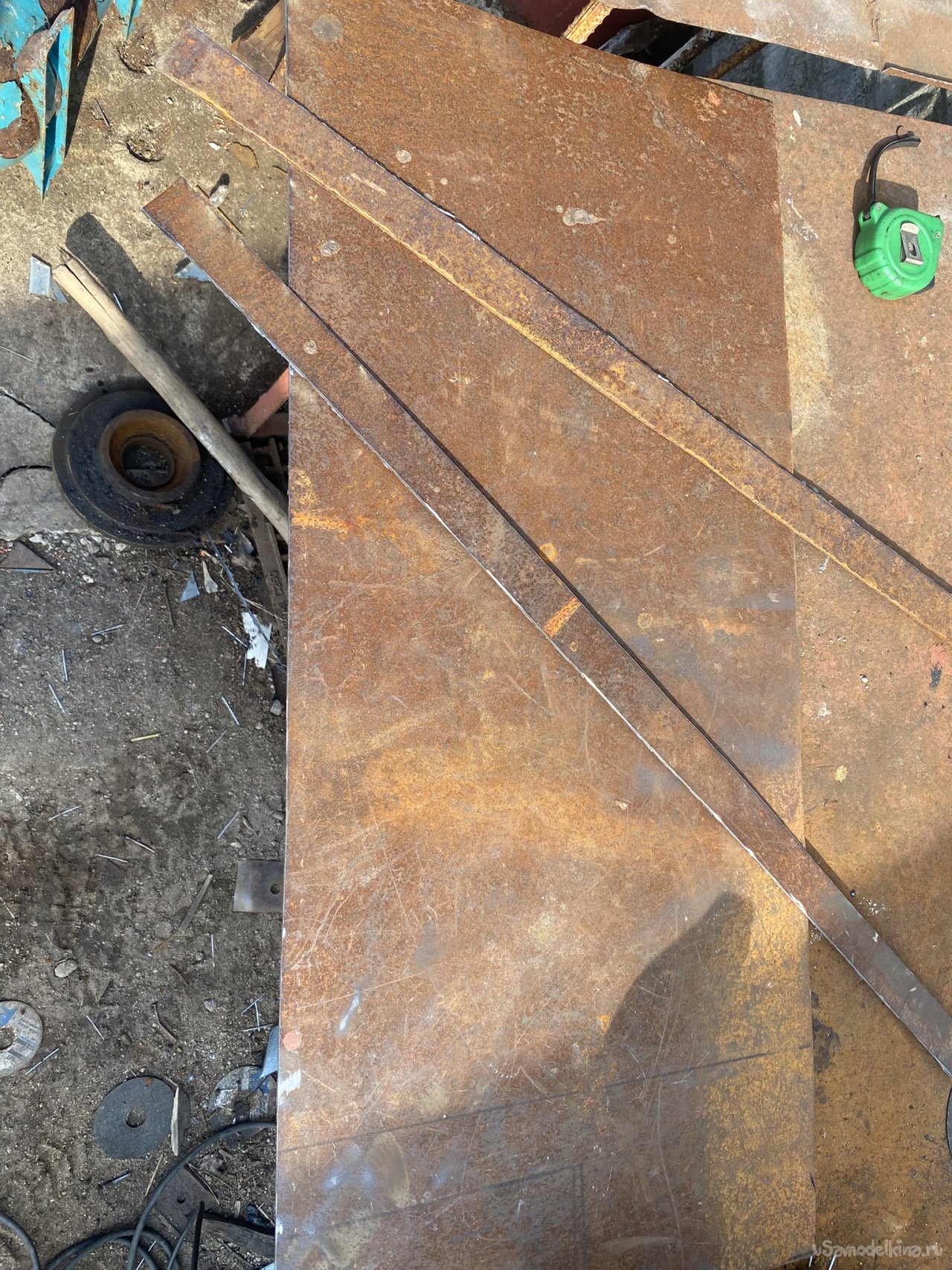

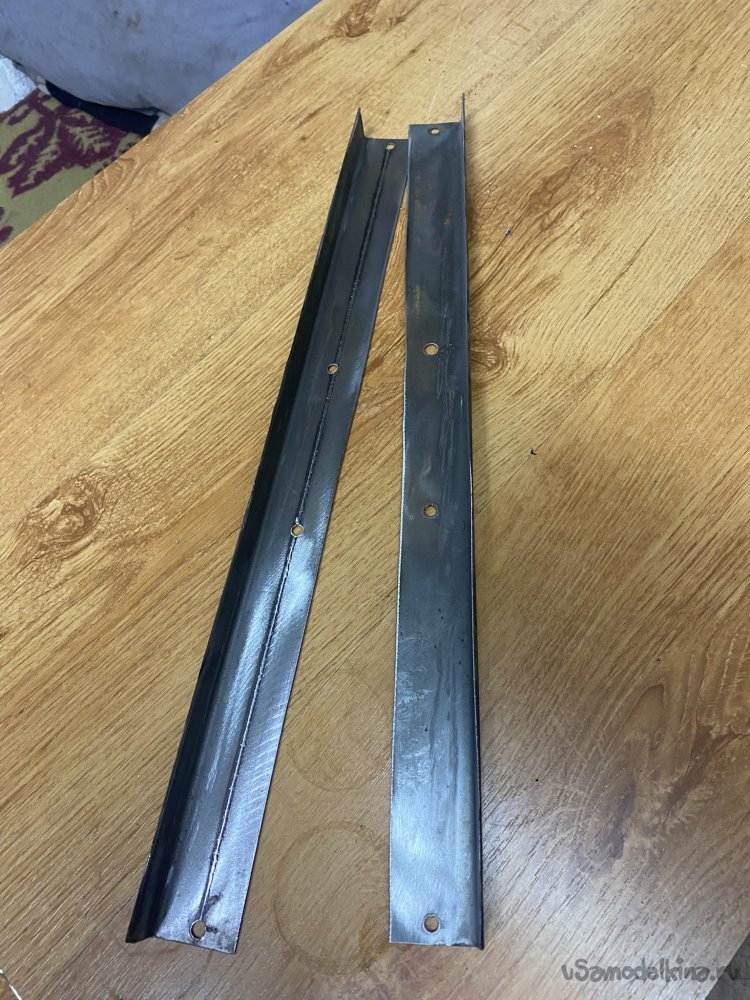

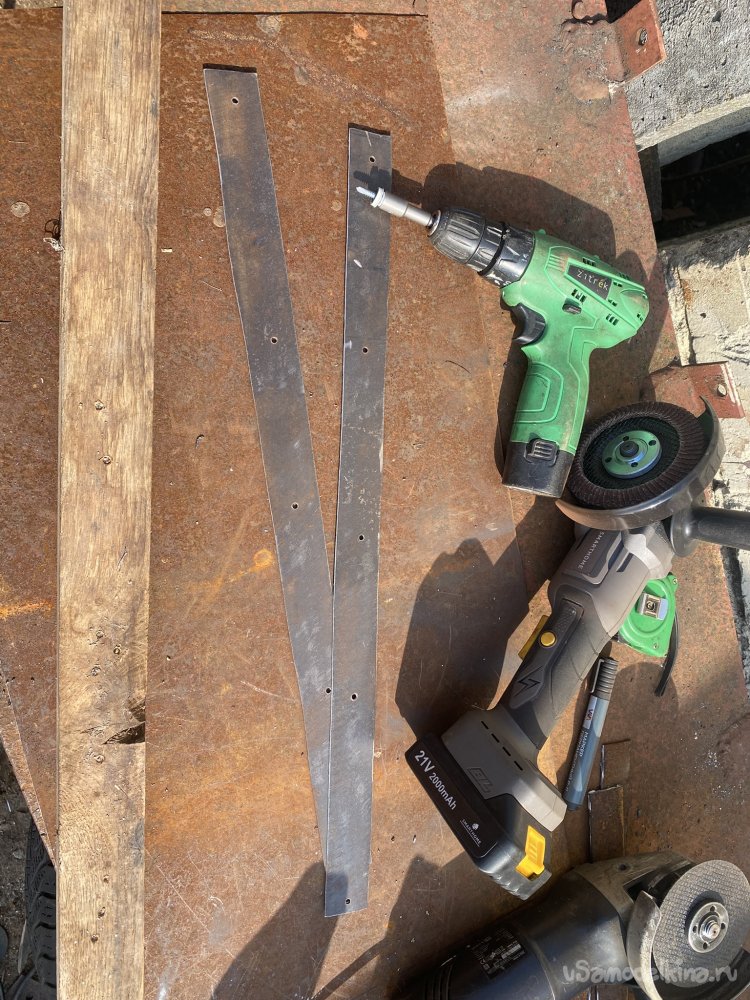

Попробовал поставить на ноги. Выяснилось, что под таким рычагом, дерево подаётся! Стол прогибается посредине даже при лёгком нажатии. Вырезал две полоски тонкого металла и оббил ими торцы.
И тоже не помогло! Стало лучше. Но, при немного более сильном нажатии, стол опять прогнулся. Всё-же, соотношение плеч рычага колоссальное! (примерно 36;1) Сама петля, выполненная из тоненькой жести не обеспечивает нужной жёсткости, да и шурупы, которыми она прикручена, подаются в фанере. Они ведь завёрнуты в торец фанеры.

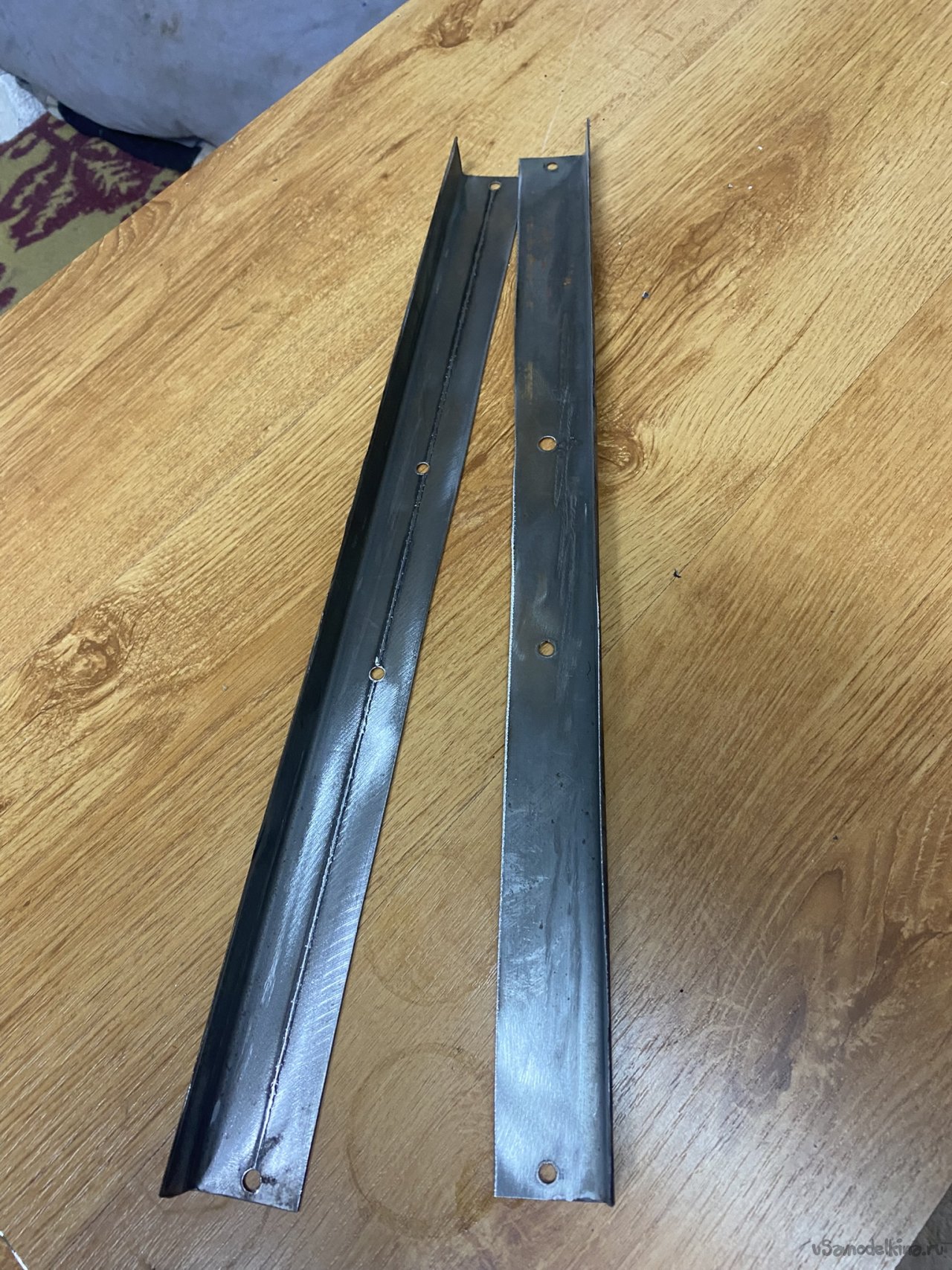

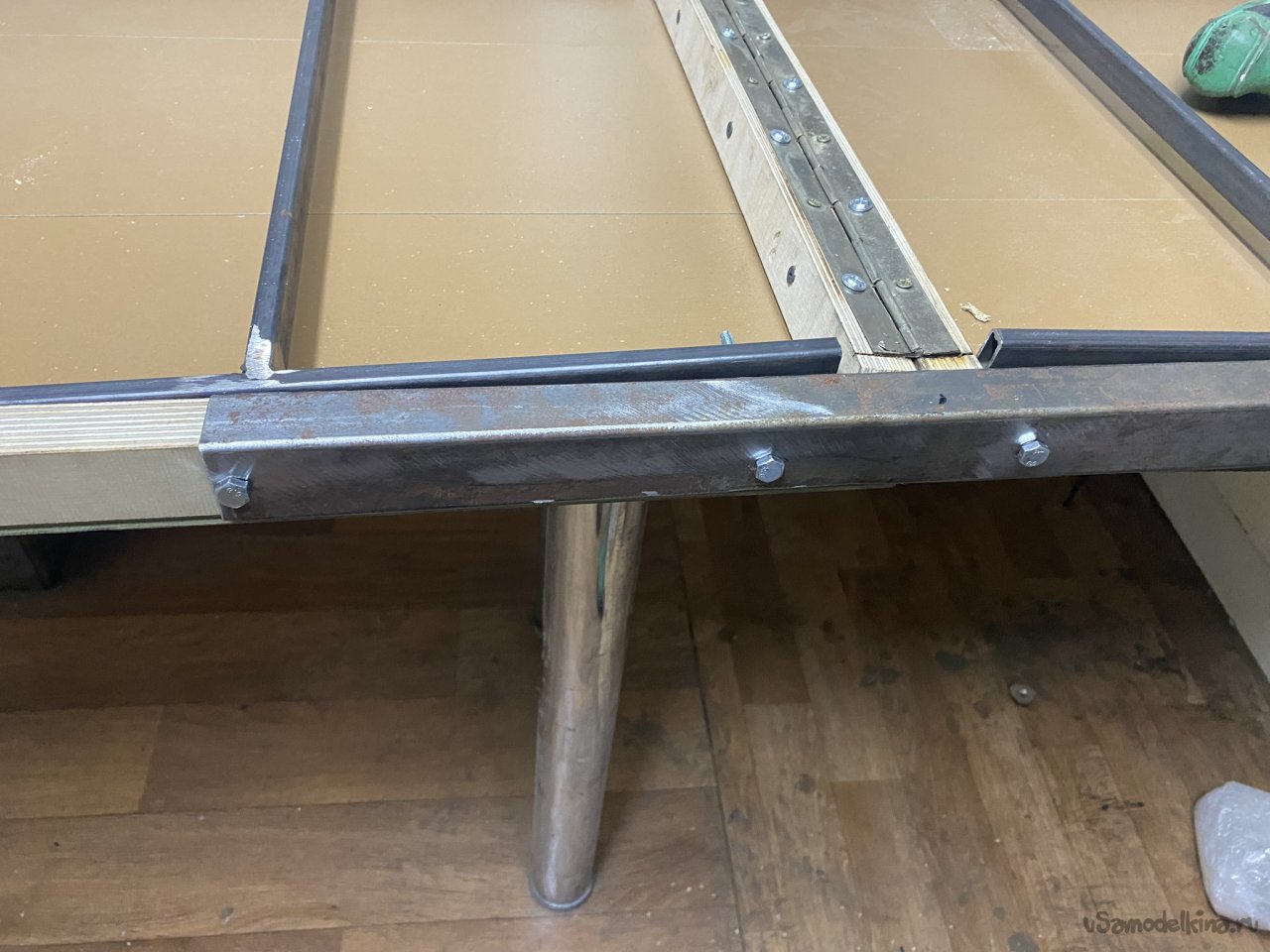

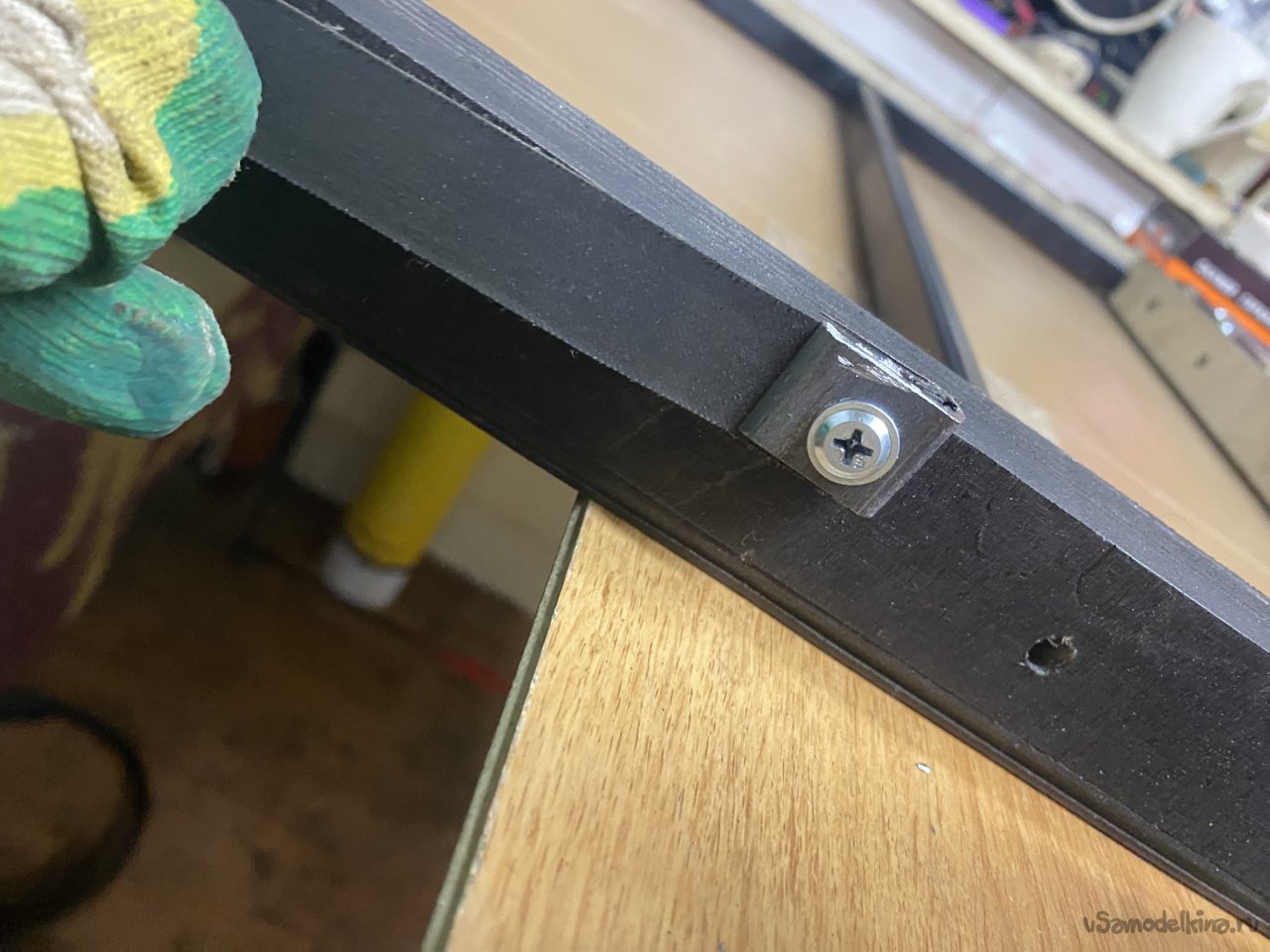

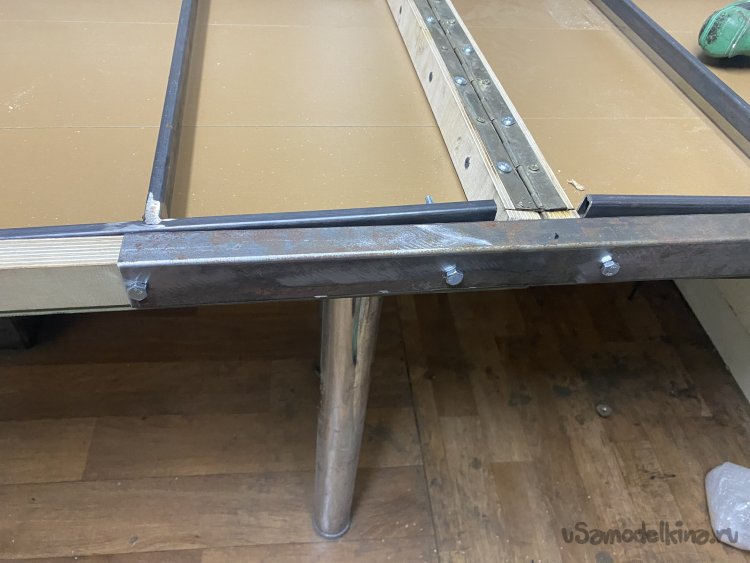

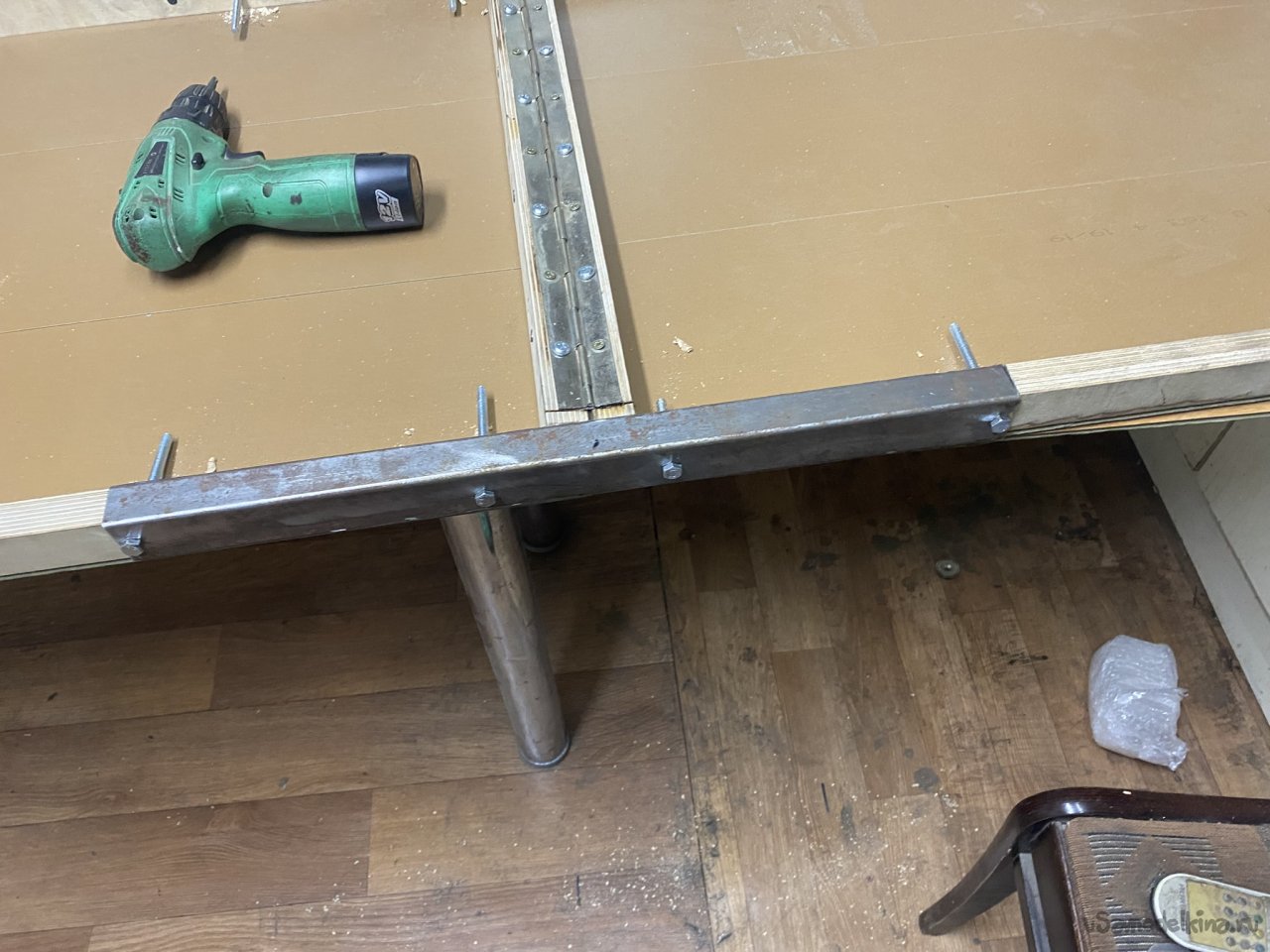

Так что, сделал две съёмных накладки-уголка для фиксации столешницы в разложенном виде. Вырезал уголки из профильной трубы с тонкой стенкой.
Закрепляются просто просунутыми сквозь них и отверстия в бортах болтами М6. Без всяких гаек ! Осевой нагрузки на них нет, а резьба в отверстиях фанеры не скользит и от случайного выскакивания этого достаточно. Борта толстые (24 мм), так что, перекоса болтов тоже не будет. То есть, они просто выполняют роль штифтов, которые легко вставляются при сборке и извлекаются при разборке стола.

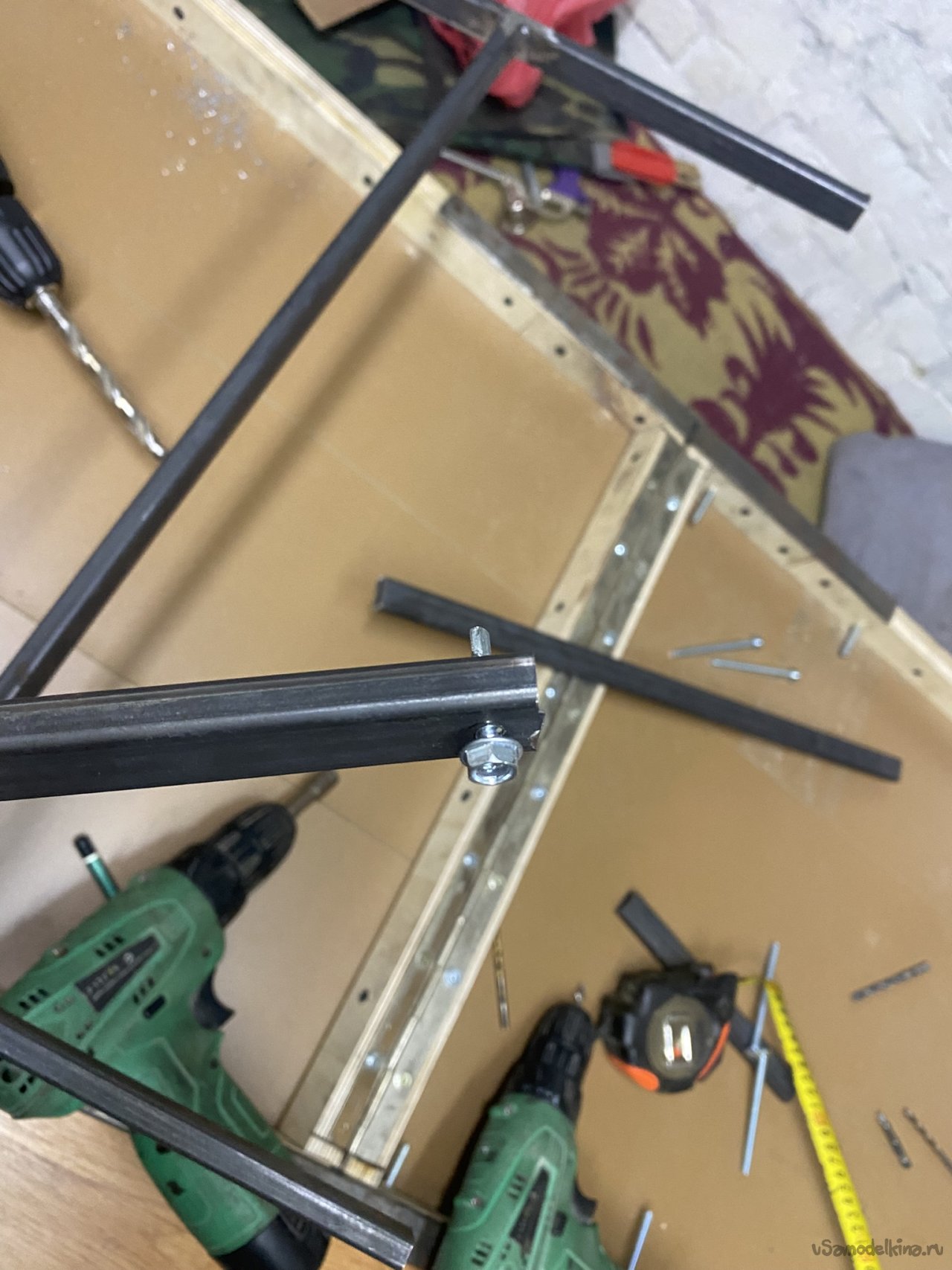

Та-же проблема с ножками. Предполагал, что в разложенном состоянии они будут упираться в бортик. Думал, даже, поставить мебельные амортизаторы, чтобы они их держали раскрытыми. Но, выяснилось, что бортик слишком мелкий, и, к тому-же, деревянный))). Так что, ножка, упираясь в него, скорей, просто его вывернет, если кто-то случайно навалится на торец стола. Поэтому тоже сделал съёмные распорки. Вырезал их из той-же трубы 20х10. (остались обрезки)

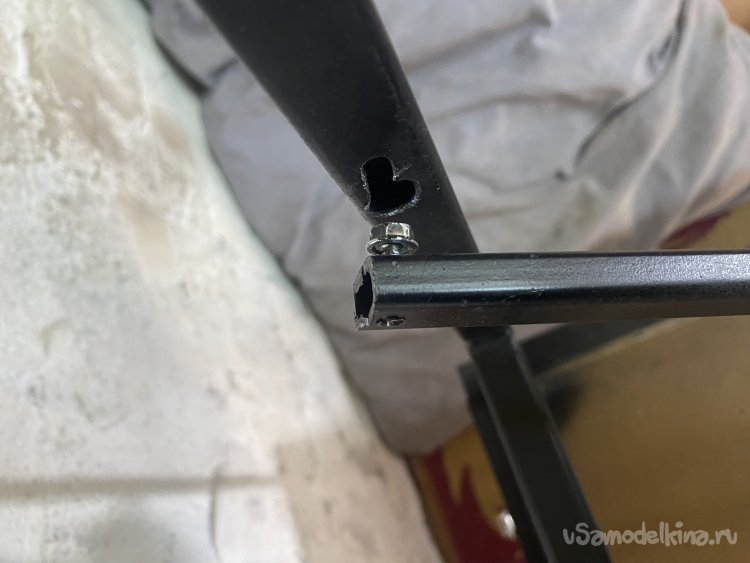

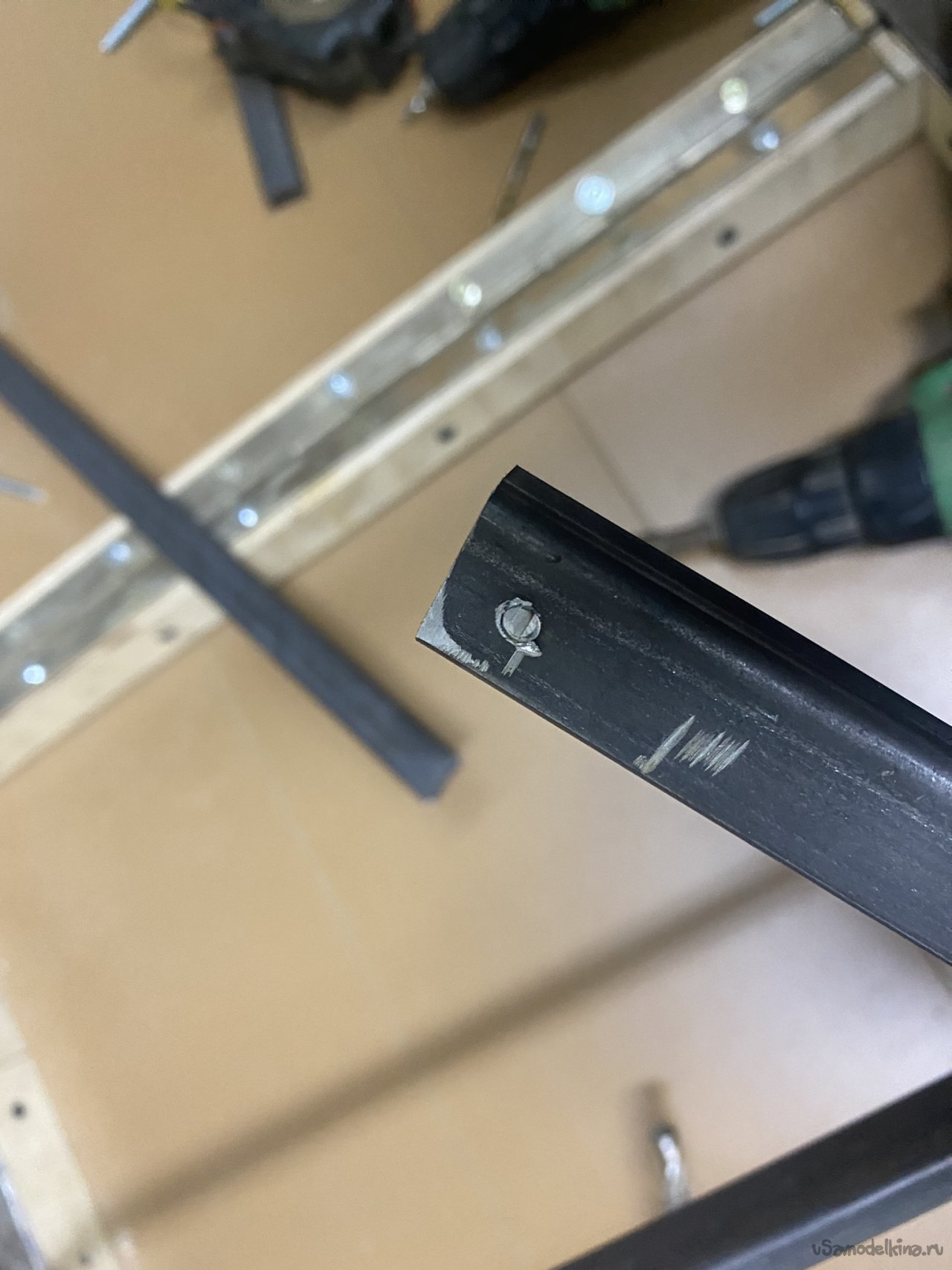

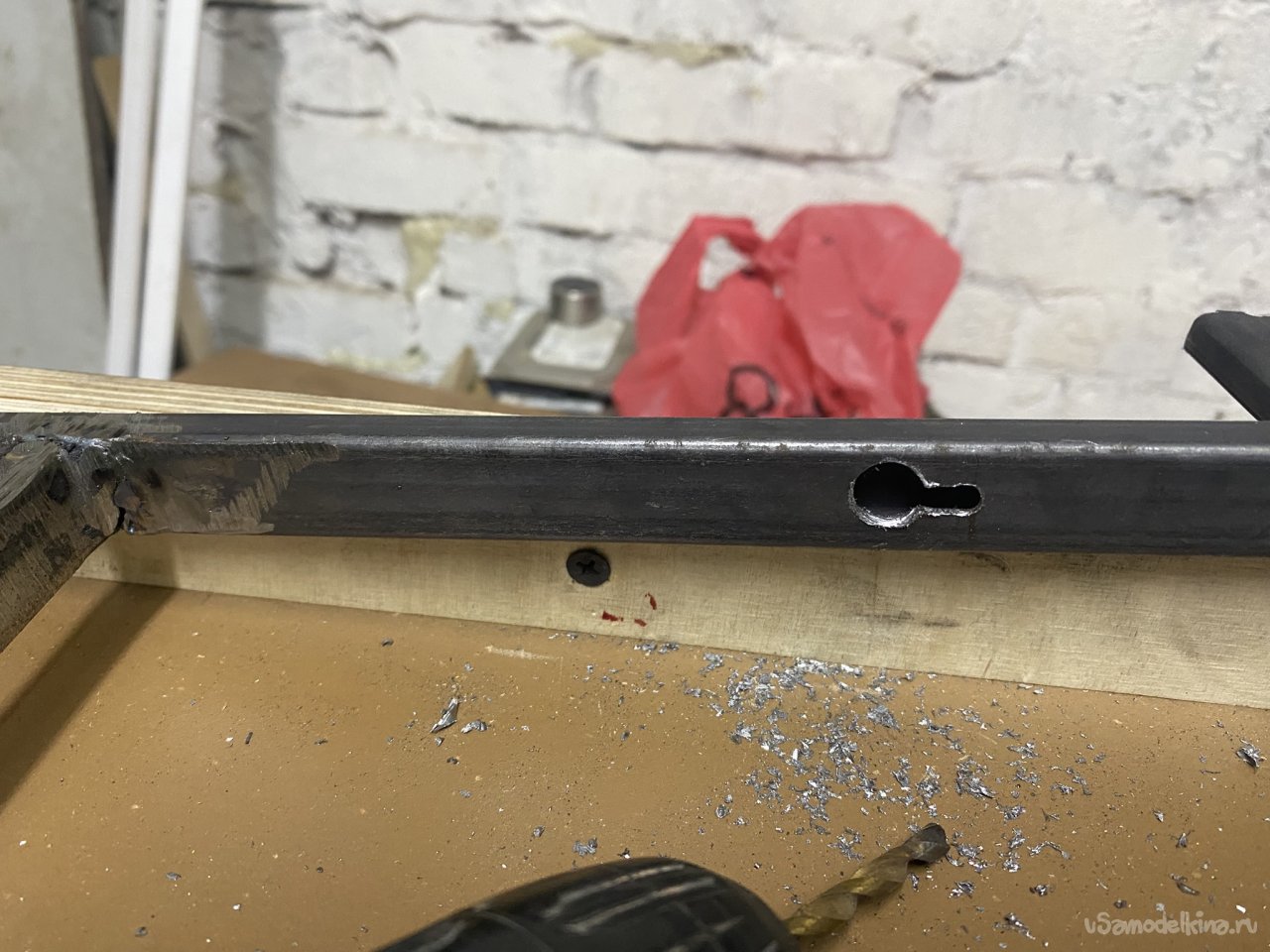

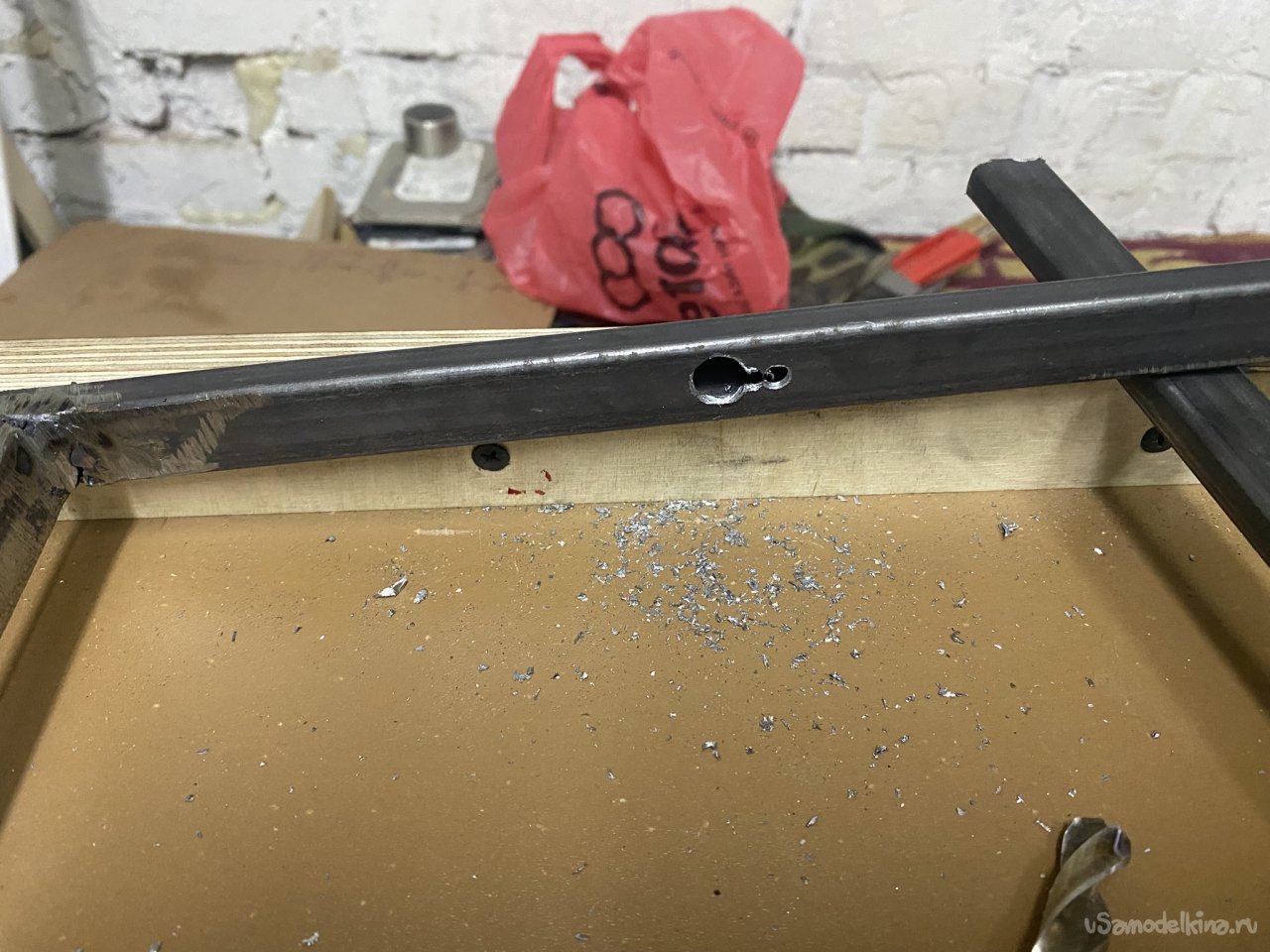

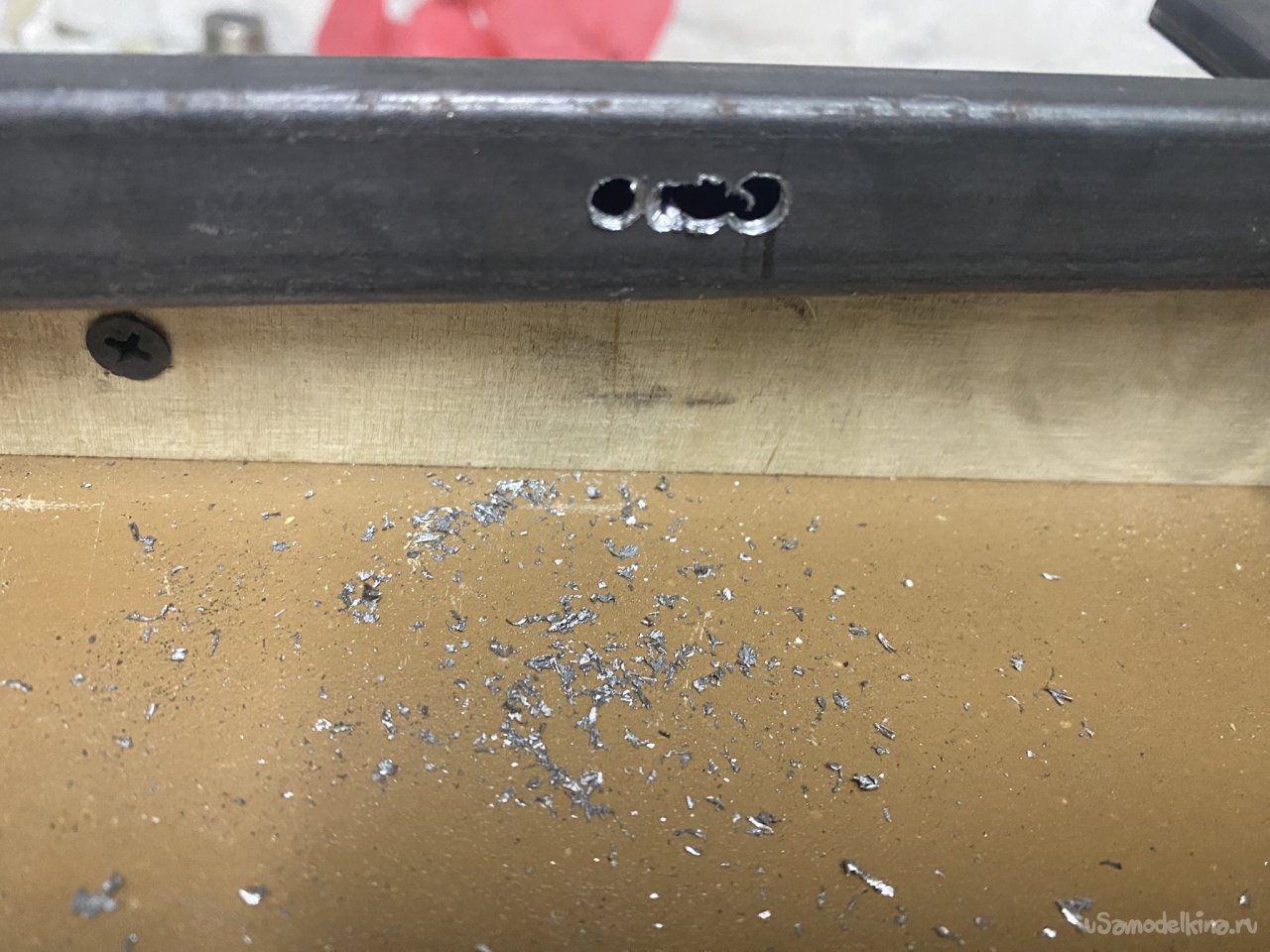

Для их фиксации на ножках, сделал "замочные скважины". Насверлил в ряд отверстий. Потом крайнее рассверлил большим диаметром, а остальные соединил, просто работая сверлом, как фрезой:

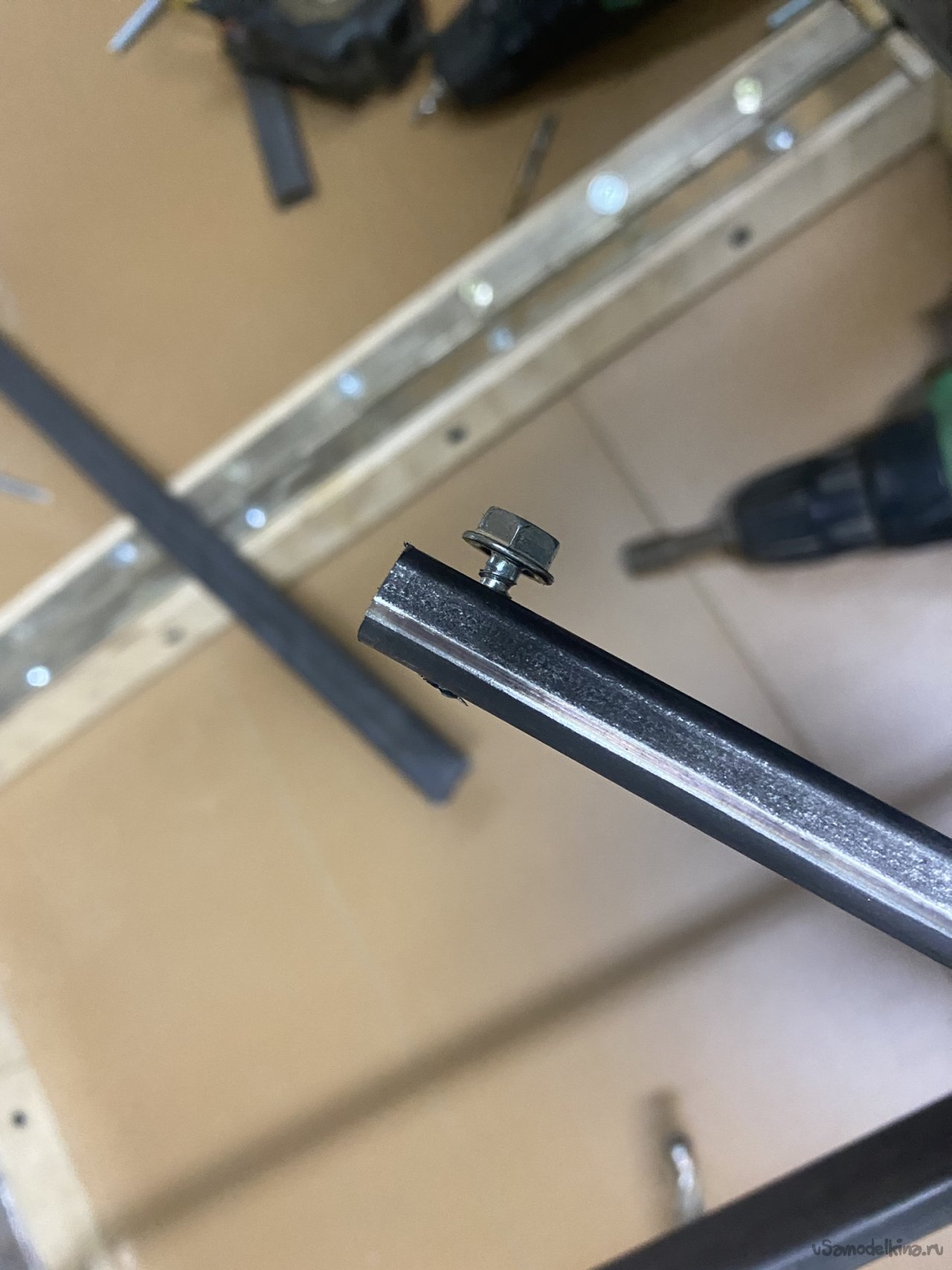

В подпорку ввернул кровельный саморез по металлу. Чтобы он прошёл обе стенки профильной трубы, потребовались кое-какие "танцы с бубном". Он же сверлит себе отверстие и сразу нарезает резьбу, Так что, пройдя первую стенку, дальше он уже идёт по резьбе и просто упрётся сверлом во вторую. Поэтому, пройдя первую стенку, я его выкрутил, и рассверлил отверстие чуть большим диаметром. После чего уже просверлил им вторую стенку. Ввернул не до конца. Так, чтобы шляпка входила в "замочную скважину". С другой стороны обрезал лишнее.

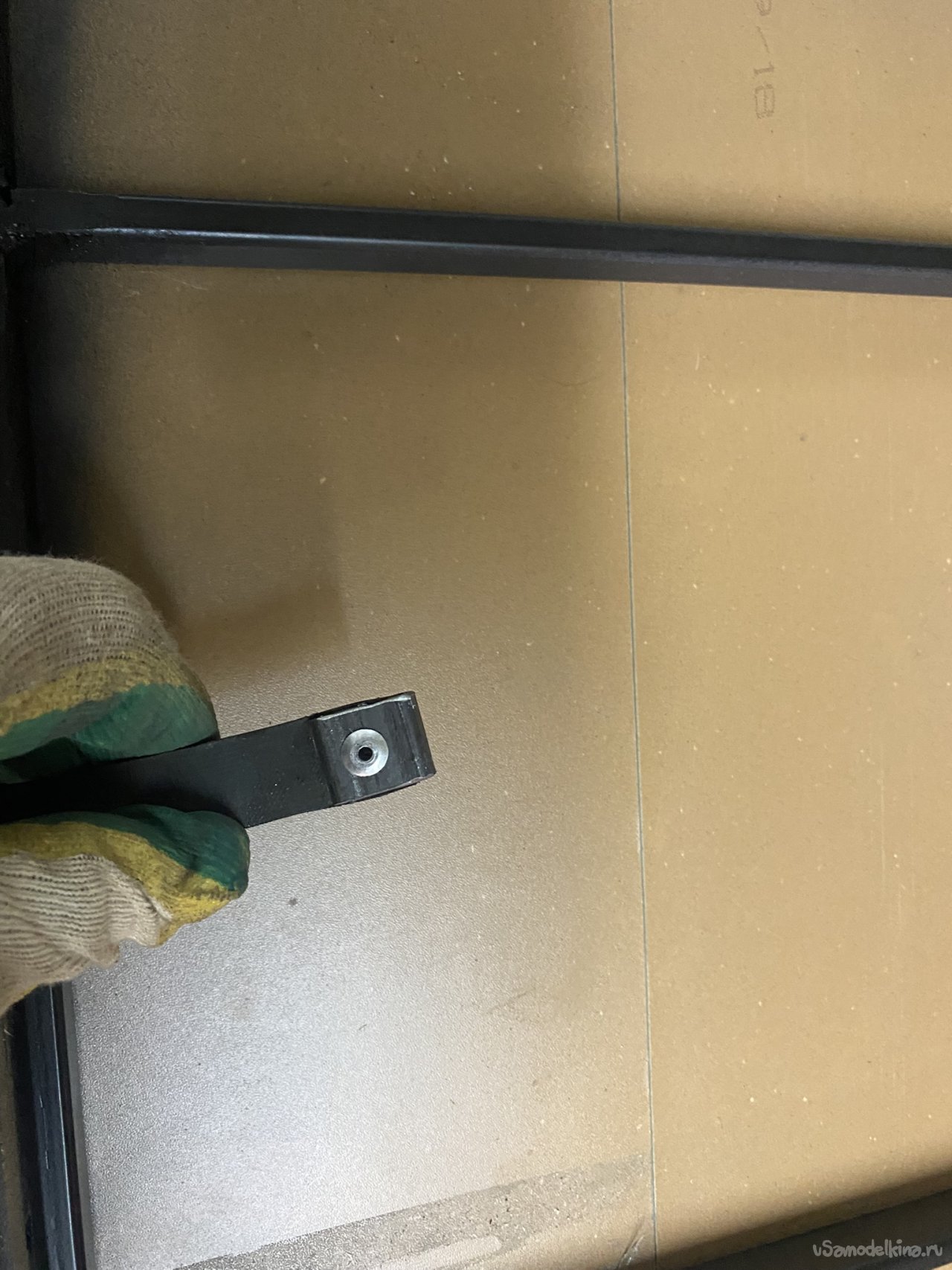

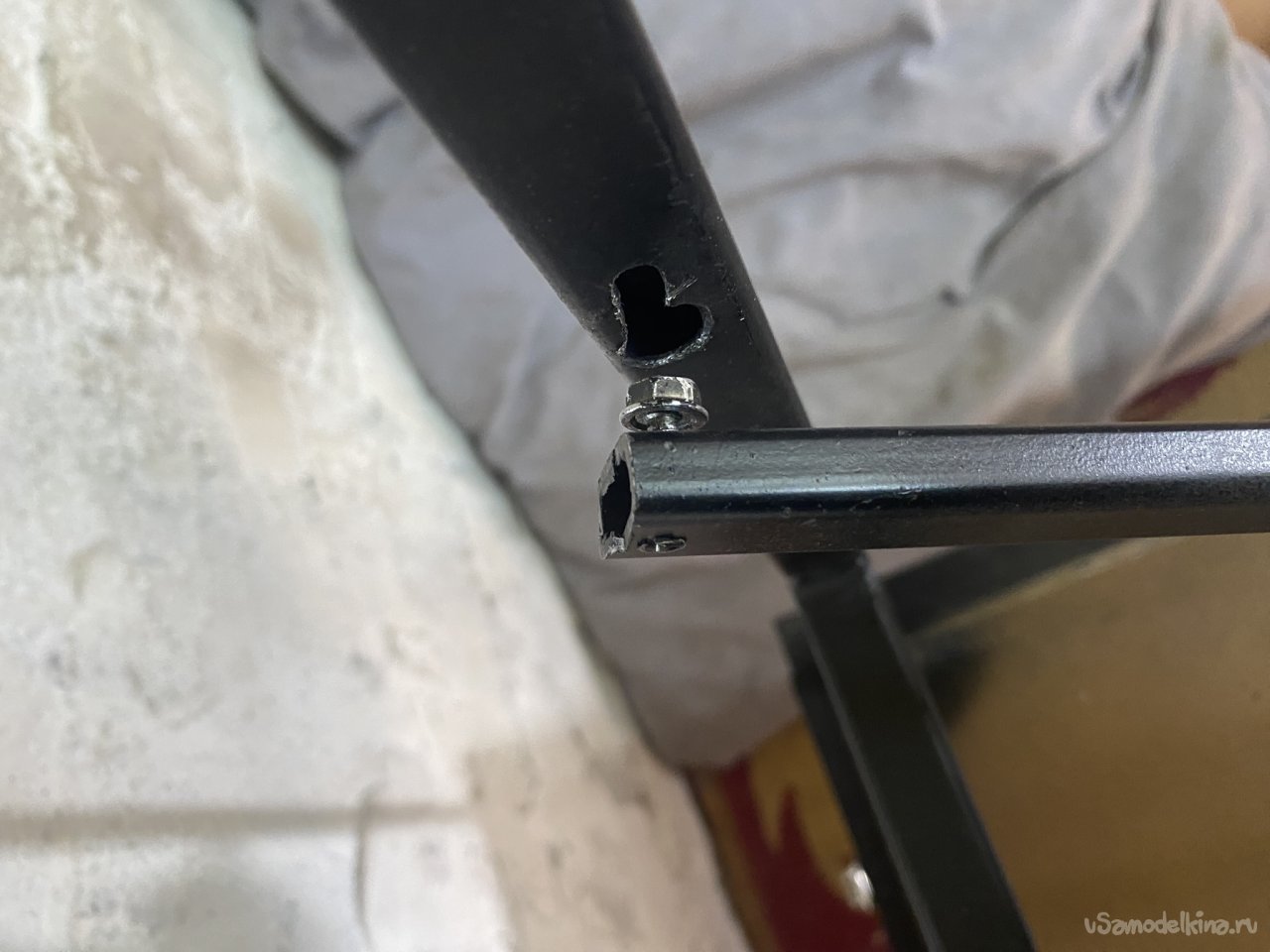

Теперь подпорка может вставляться в ножку и фиксироваться сдвигом.

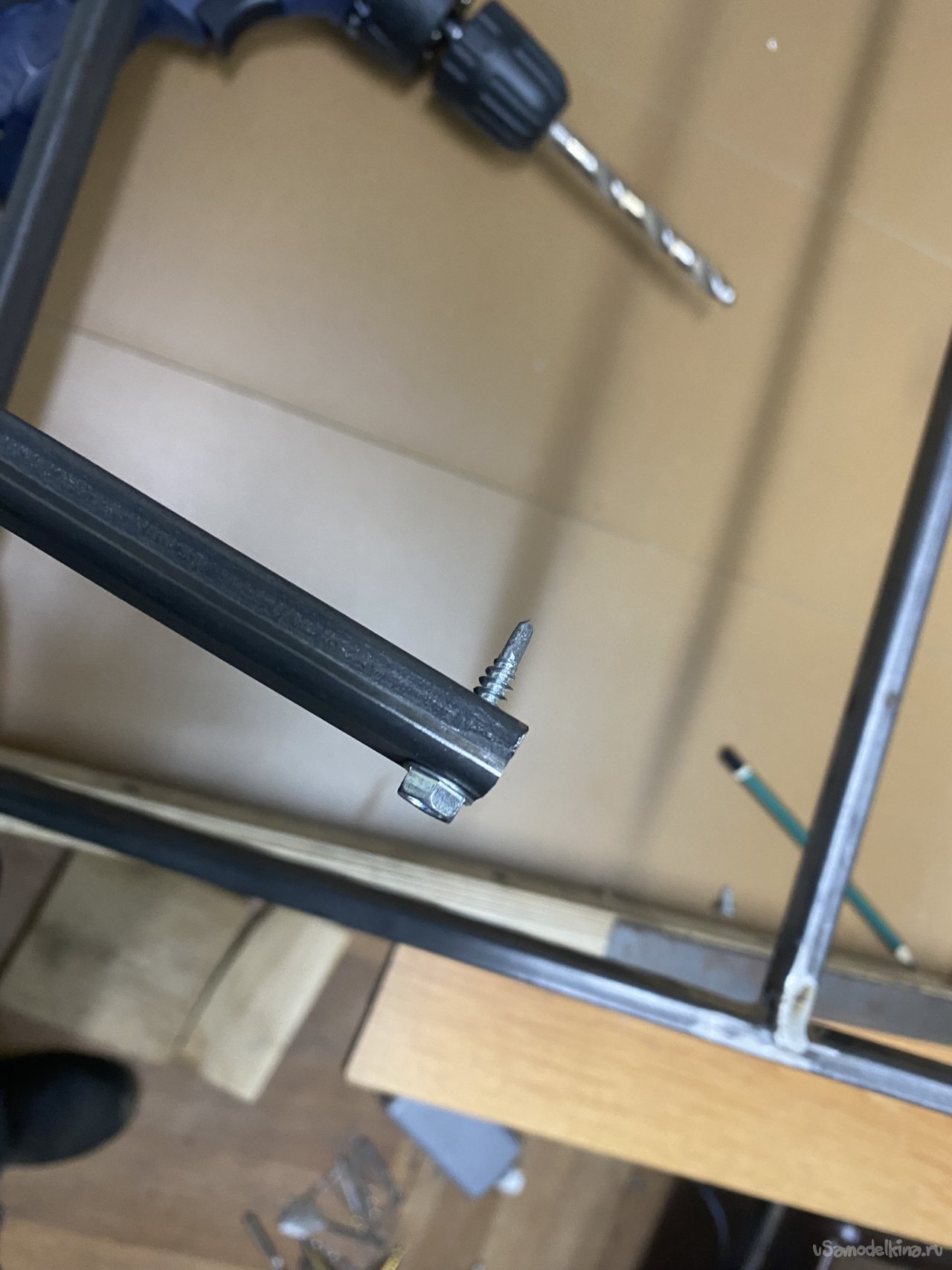

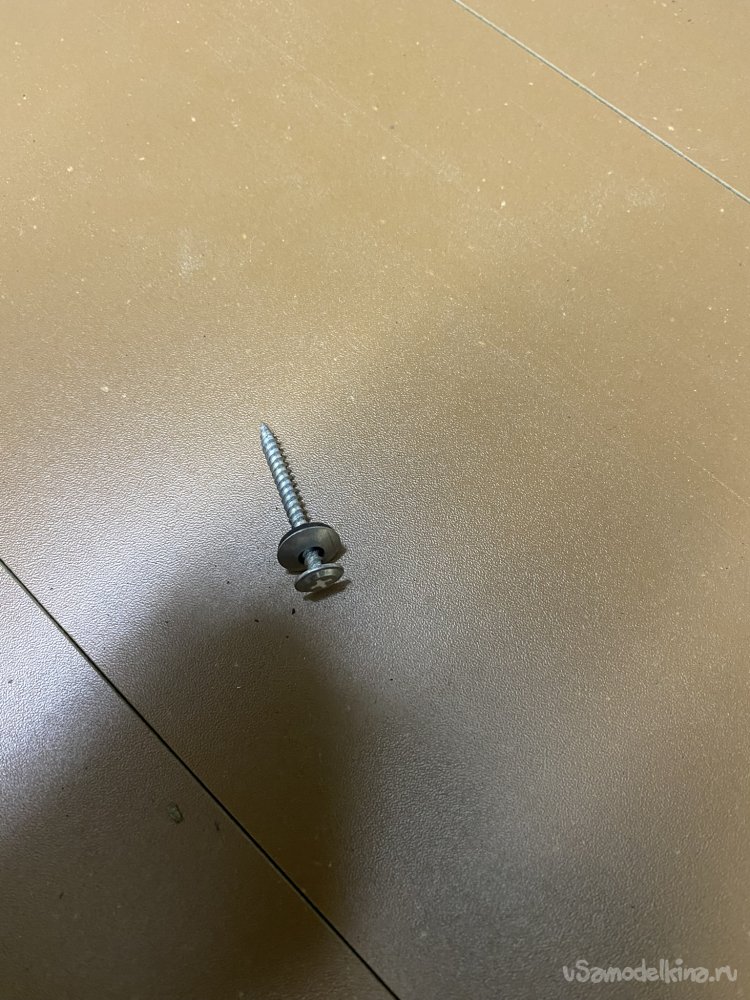

С другой стороны она должна вставляться и фиксироваться в фанерном бортике. Тут проще. Такой-же кровельный шуруп ввернул и оставил торчащим, не обрезая:
Этим остриём он просто будет вставляться в приготовленное ему отверстие в фанере. Нагрузка на него, опять-же, будет не осевая, а радиальная, а резьба не позволит выскальзывать:

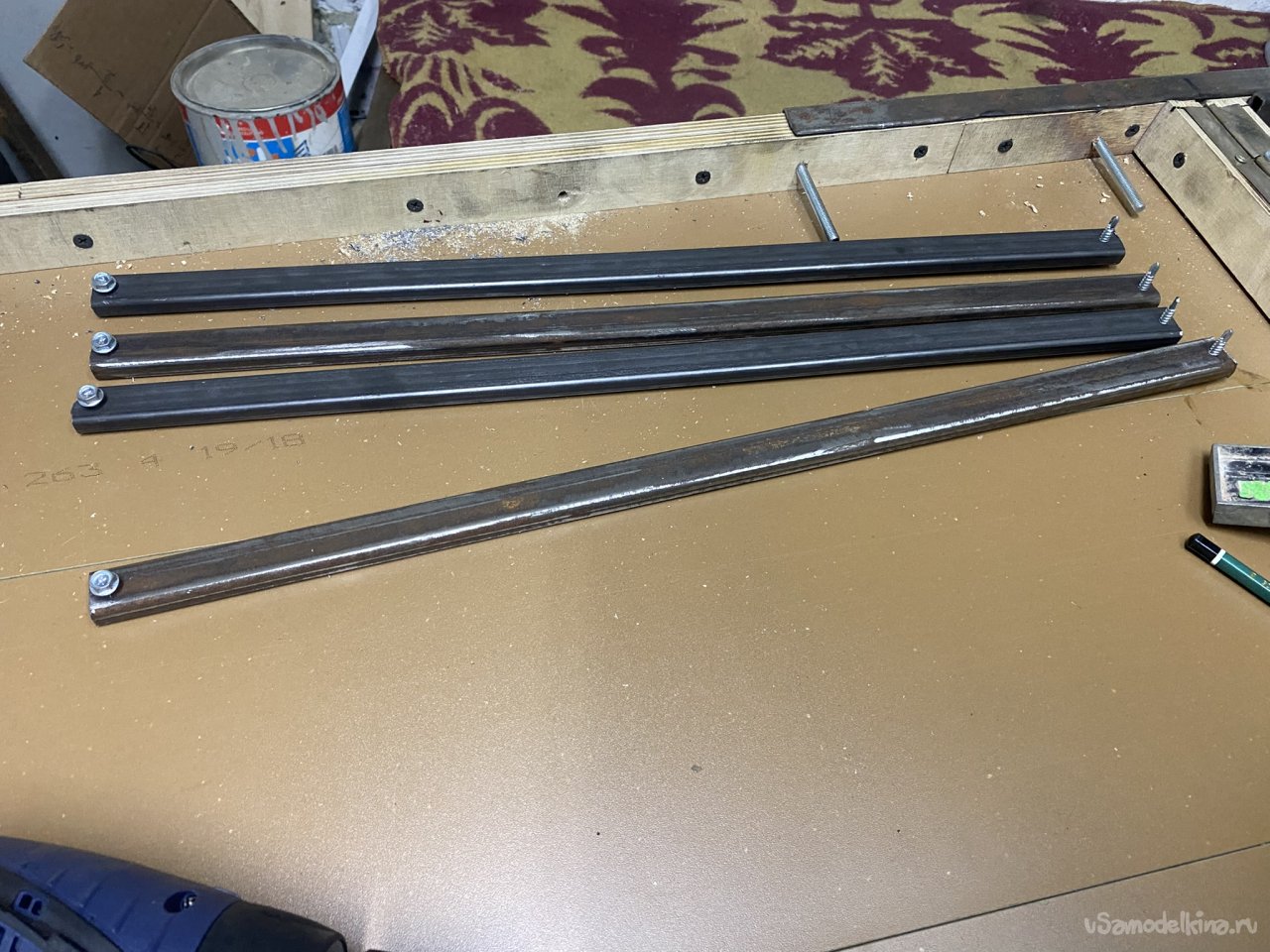

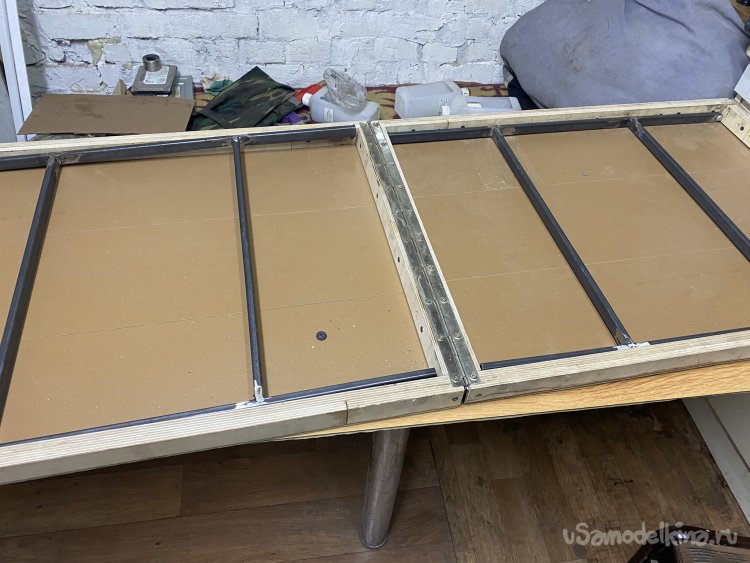

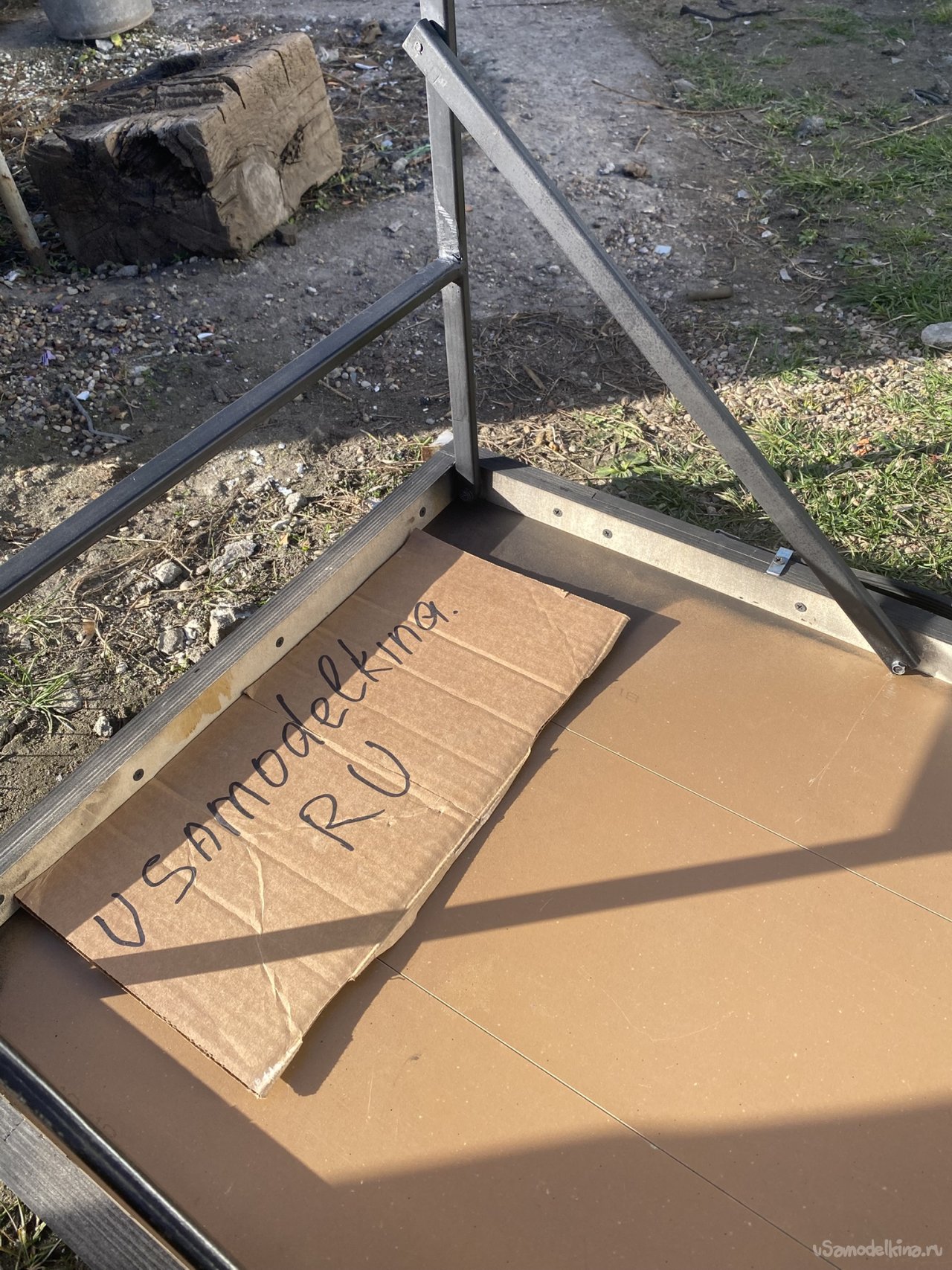

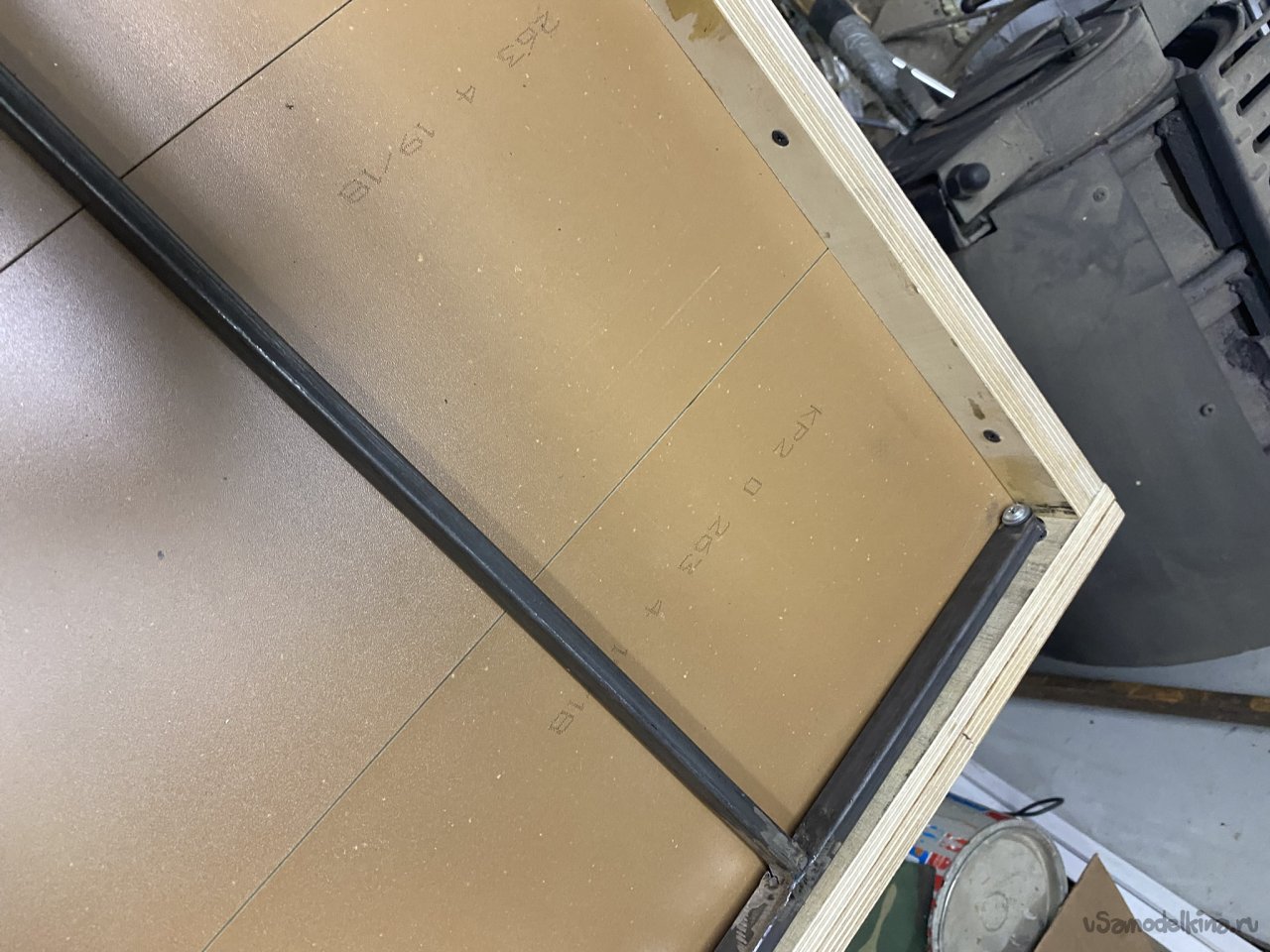

Сделал четыре таких подпорки. Практика показала, что для "обычной нагрузки" достаточно двух, по одной на каждую ножку. Но, пусть будут четыре. Ставить и снимать их - секундное дело:

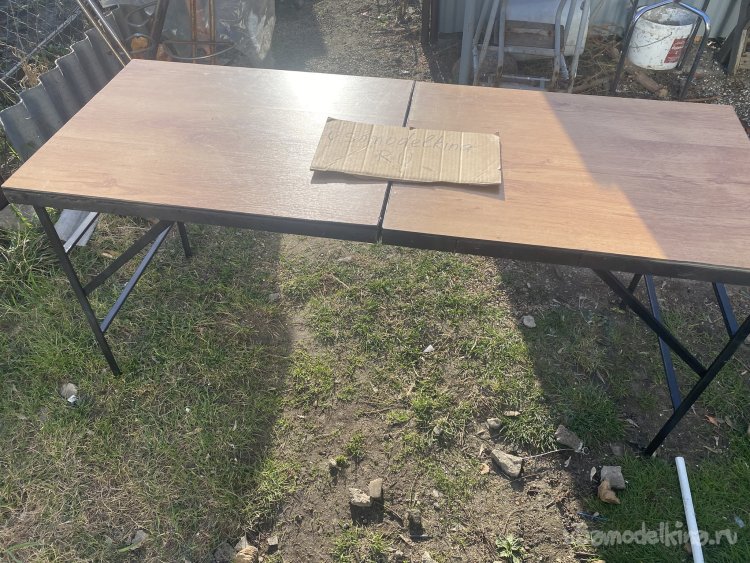

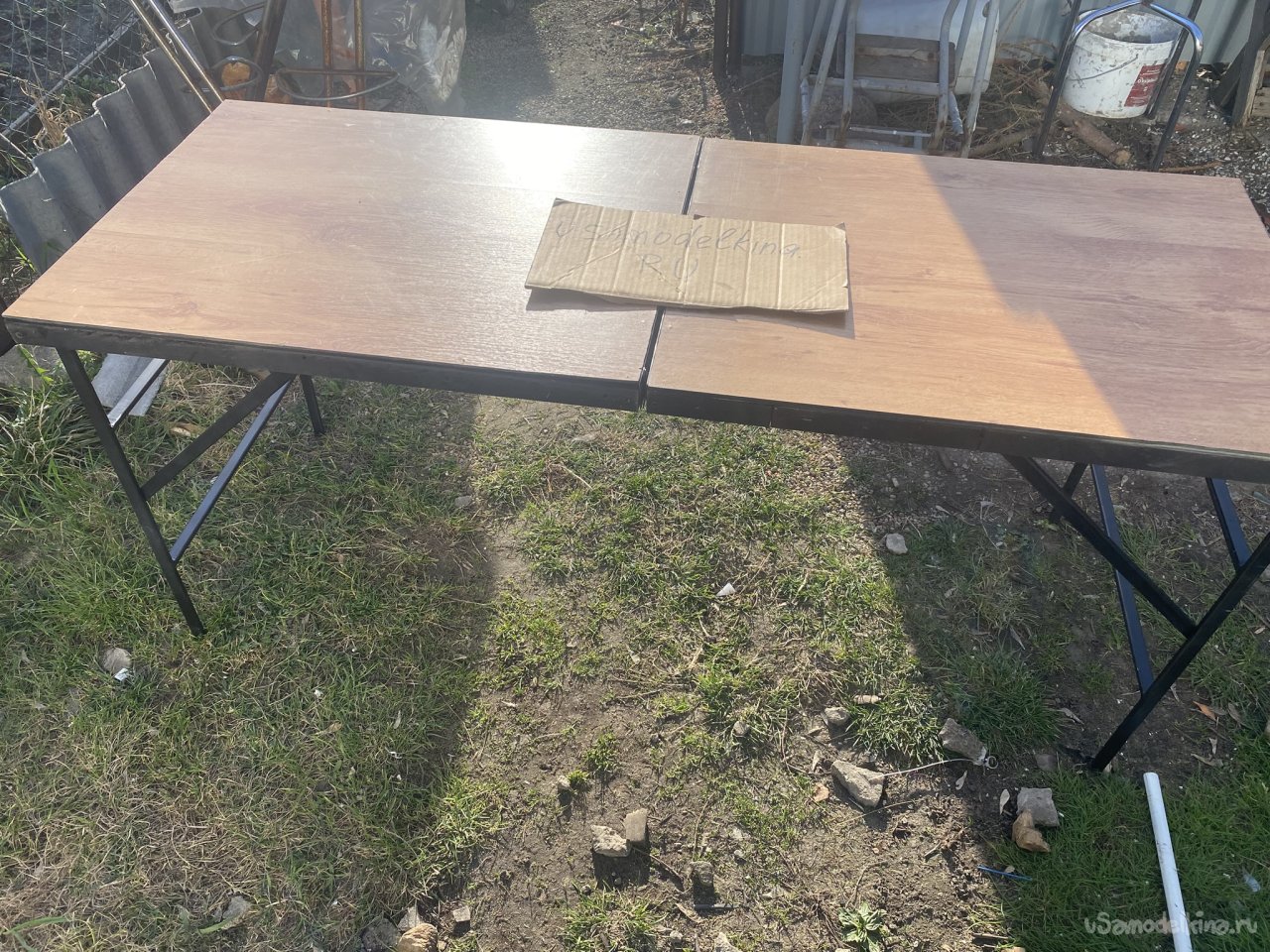

Стол готов. Стоит устойчиво. Осталось только "причесать".)))

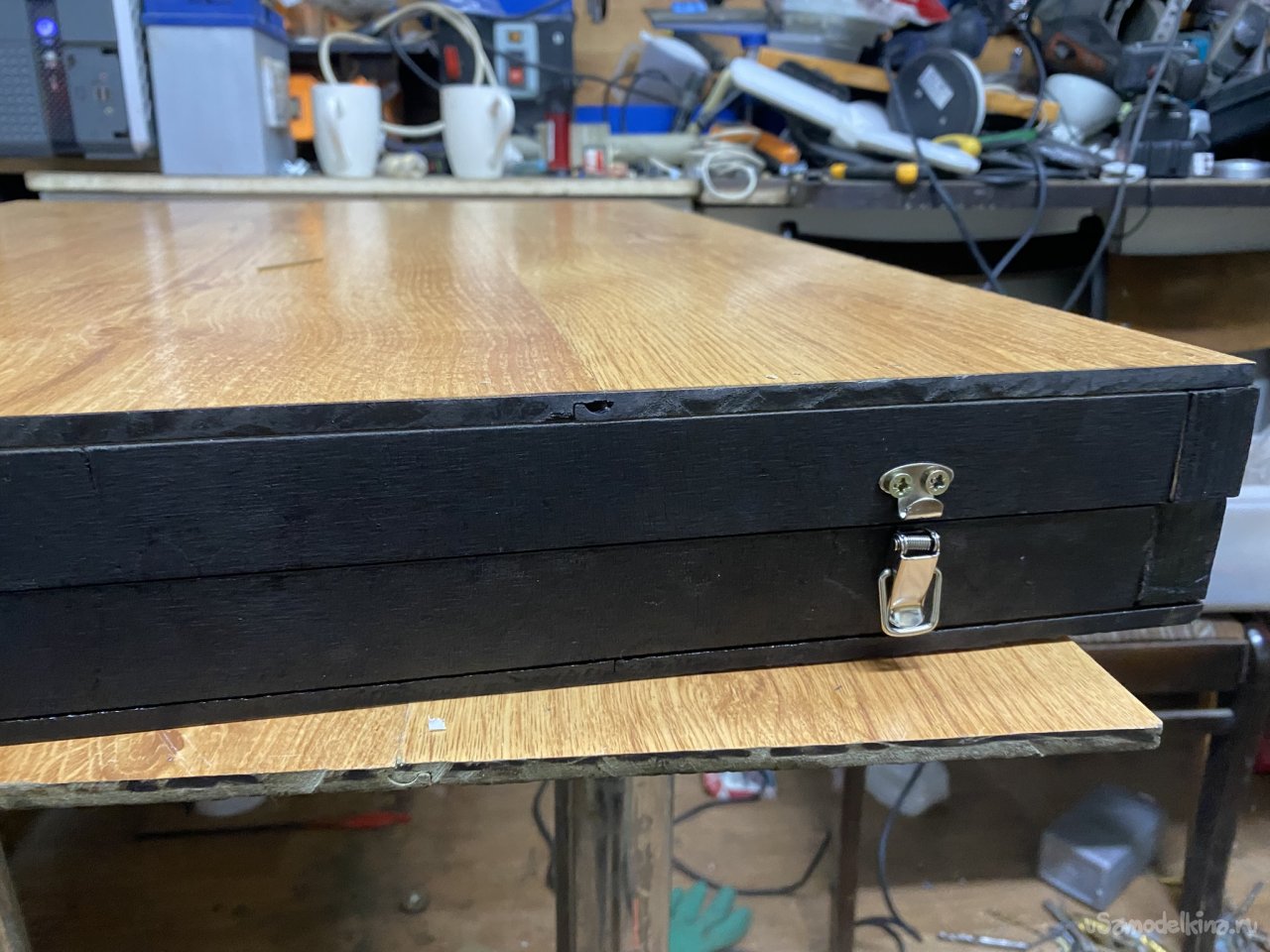

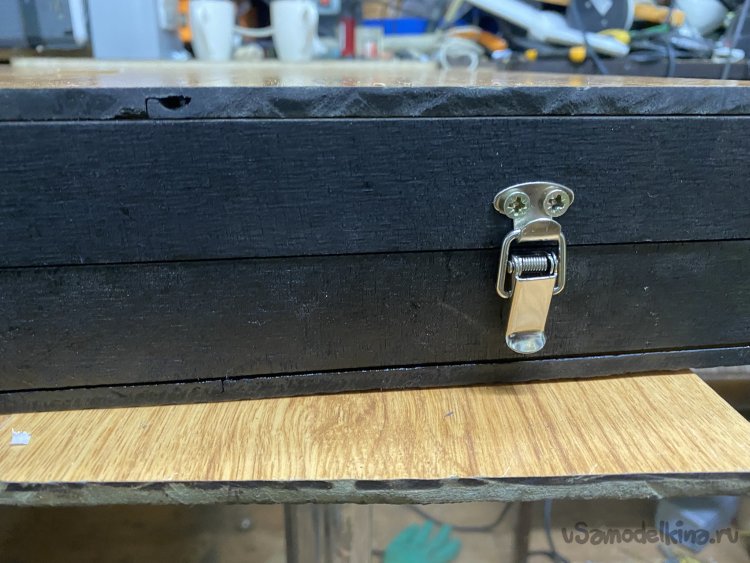

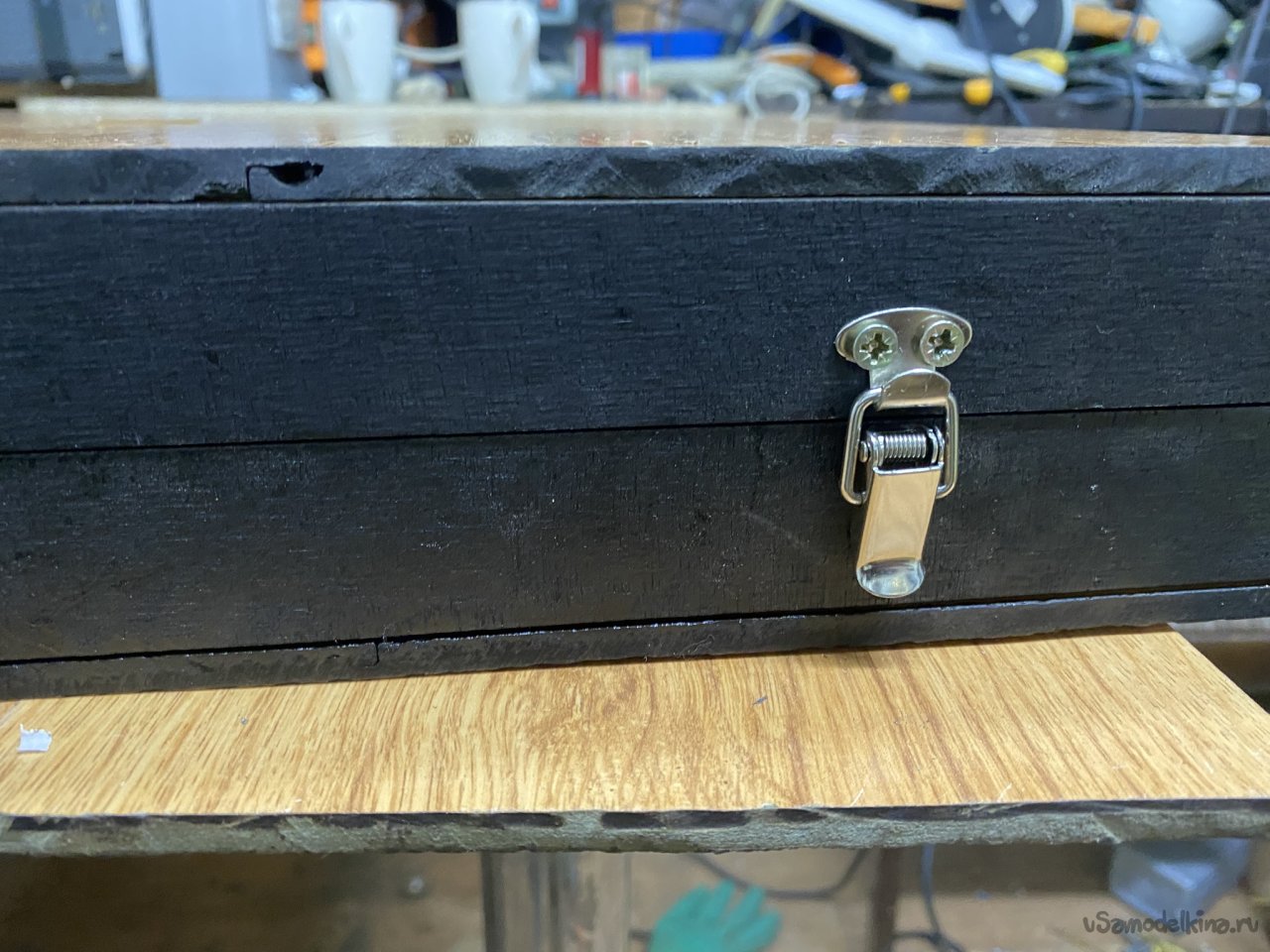

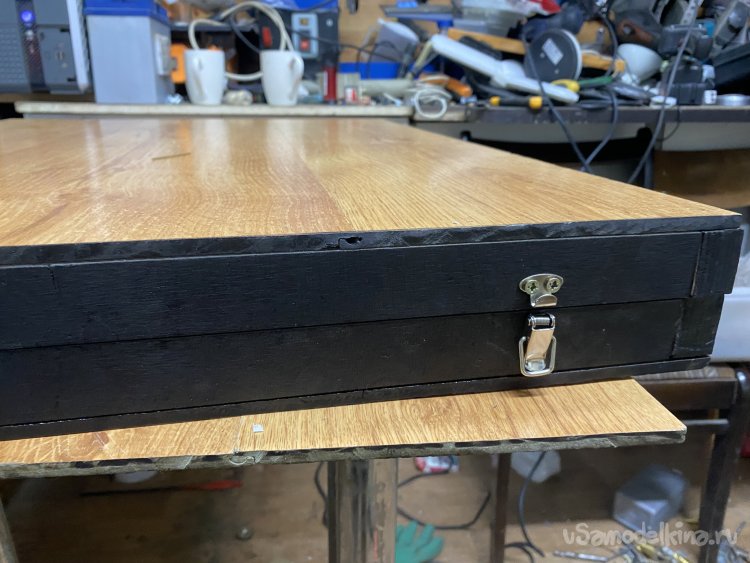

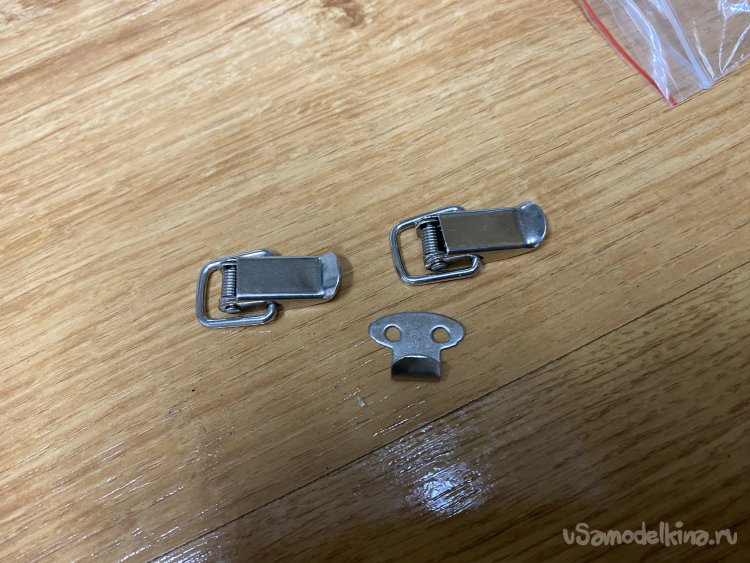

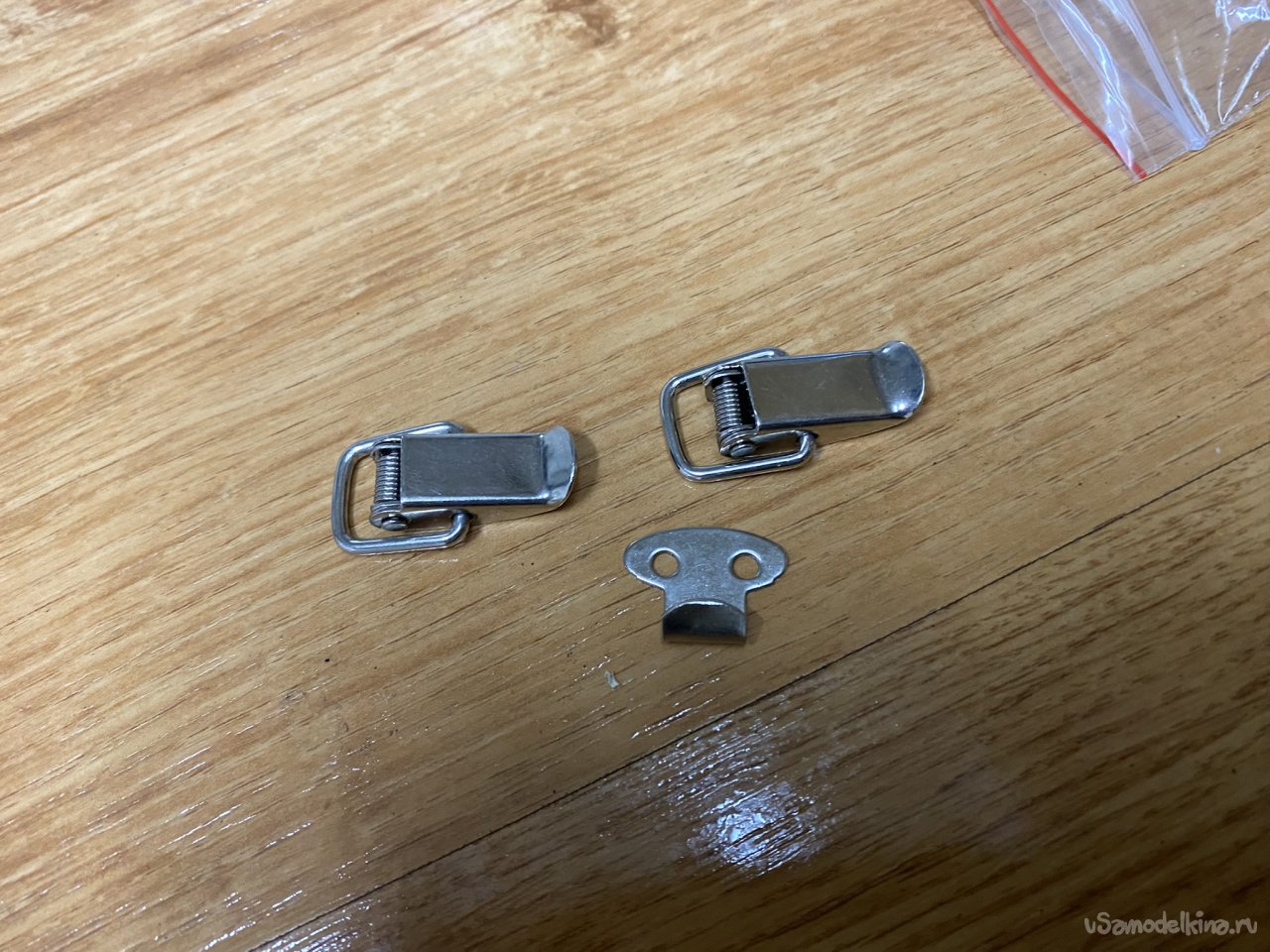

Специально для стола были куплены замки-стяжки нужного размера :
Когда-то, из за отсутствия нужных размеров, мне приходилось делать такие стяжки своими руками. Сейчас, с развитием маркетплейсов, найти нужный размер не проблема.)))

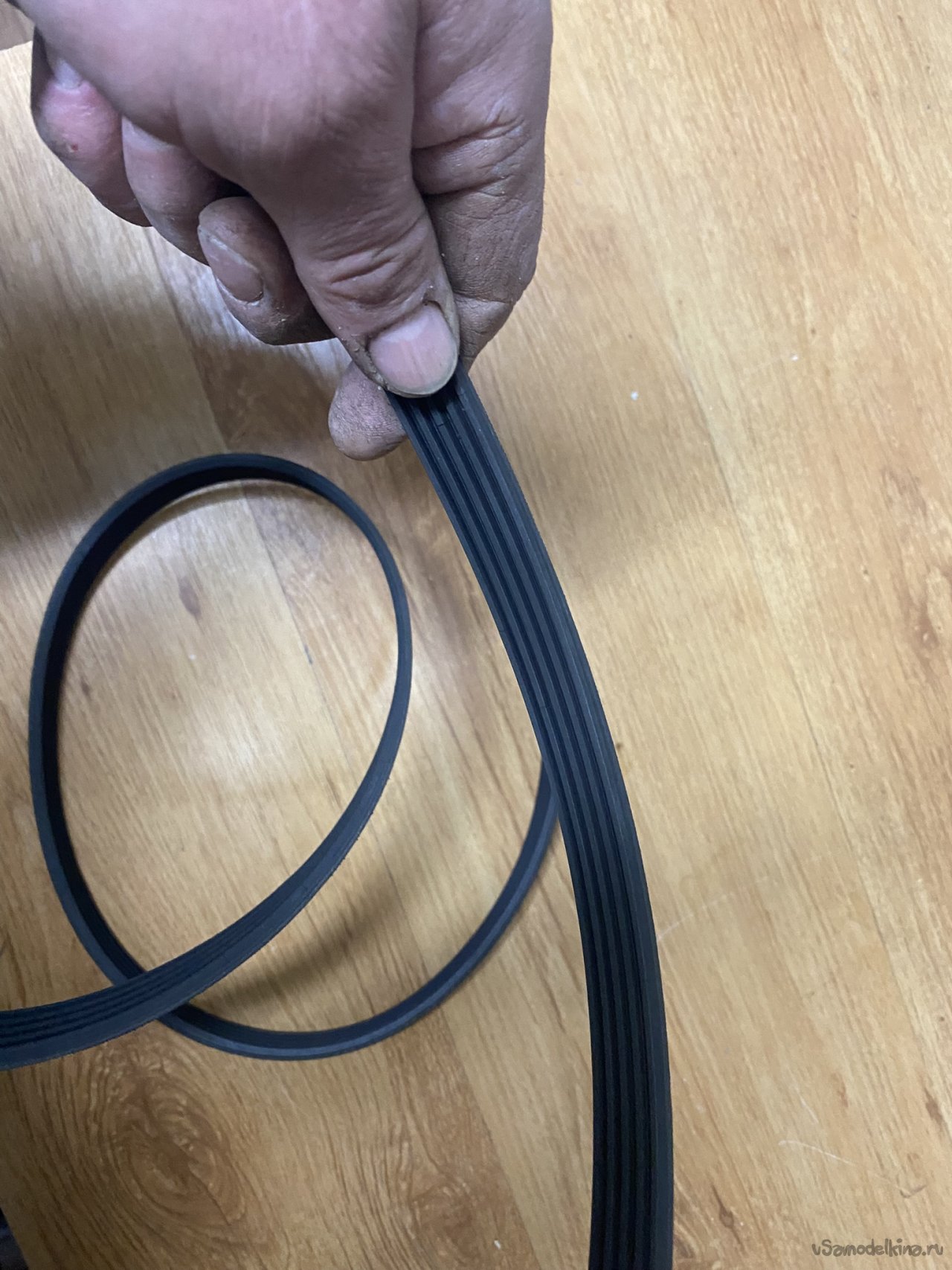

Теперь нужна ручка для переноски. Я их, обычно делаю из поликлинового ремня автомобиля. Например, такую ручку я сделал в самодельном кейсе для воздушки. Вот и сейчас решил сделать так-же. Тем более, что старый ремень у меня был.

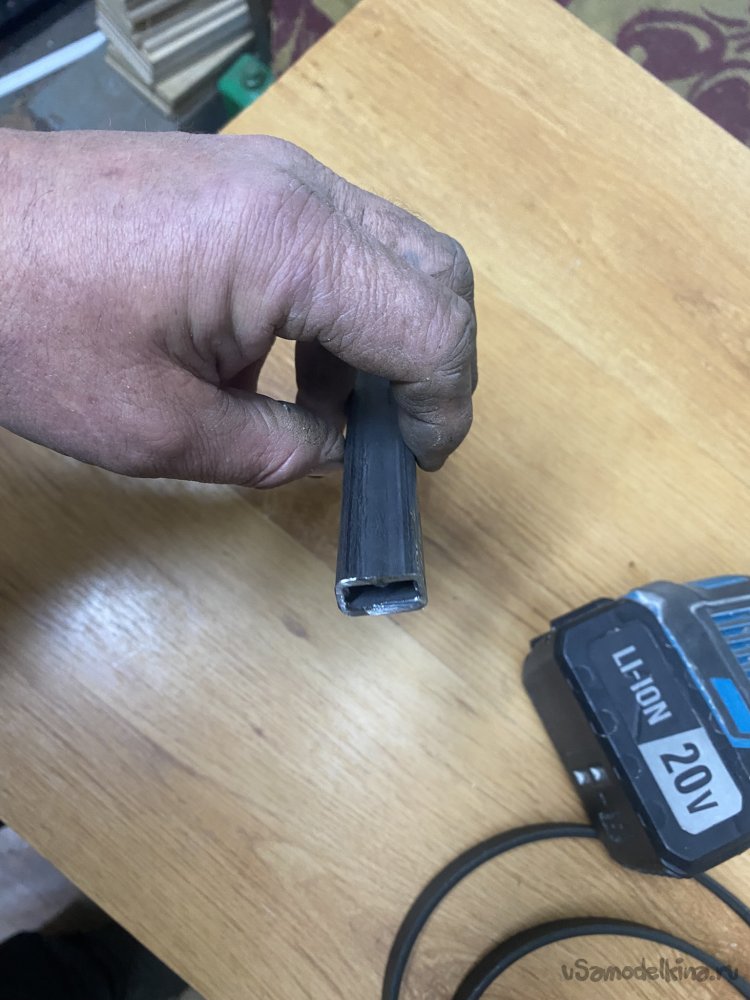

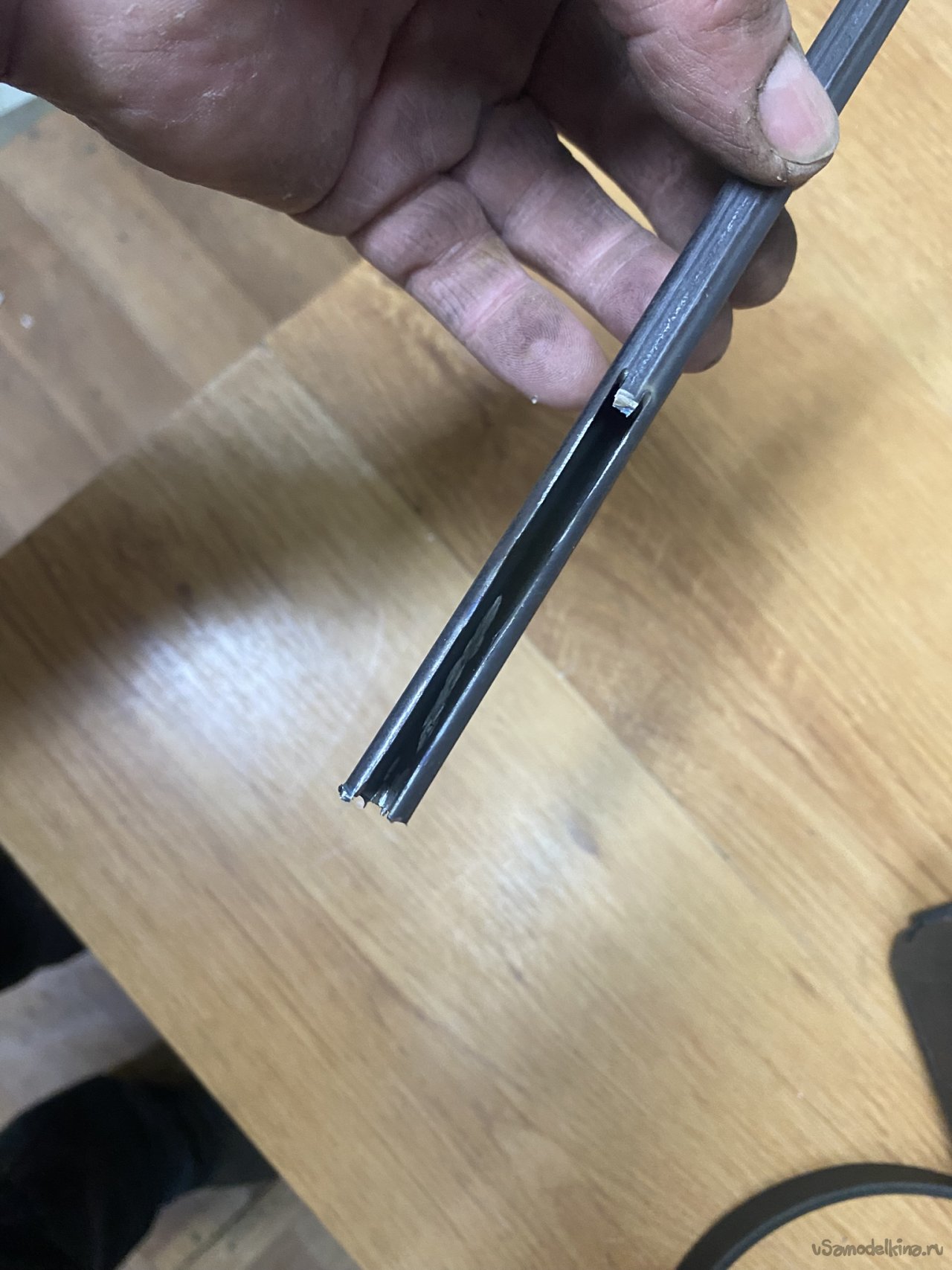

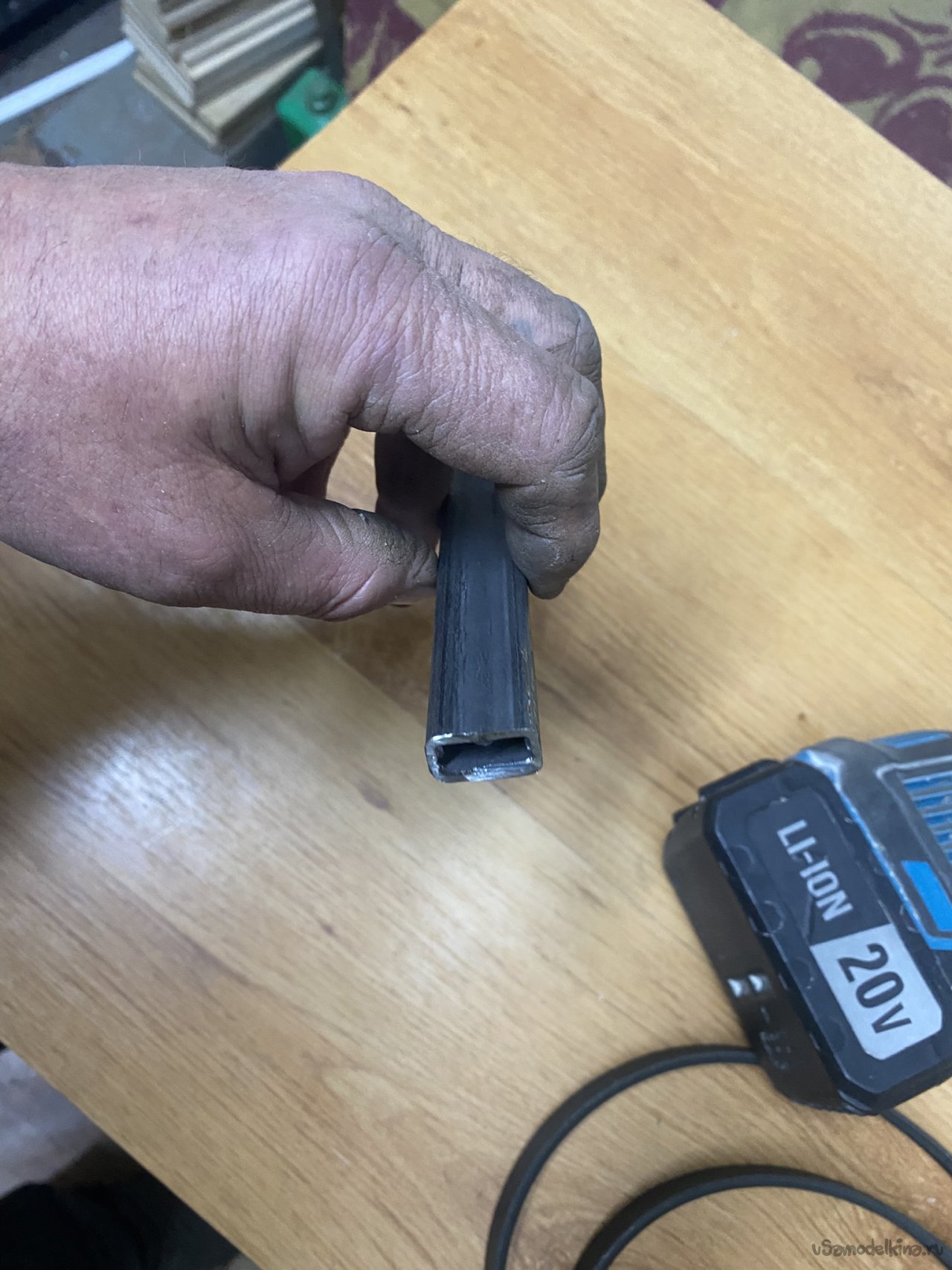

Взял обрезок трубки 20х10 и вырезал одну стенку:

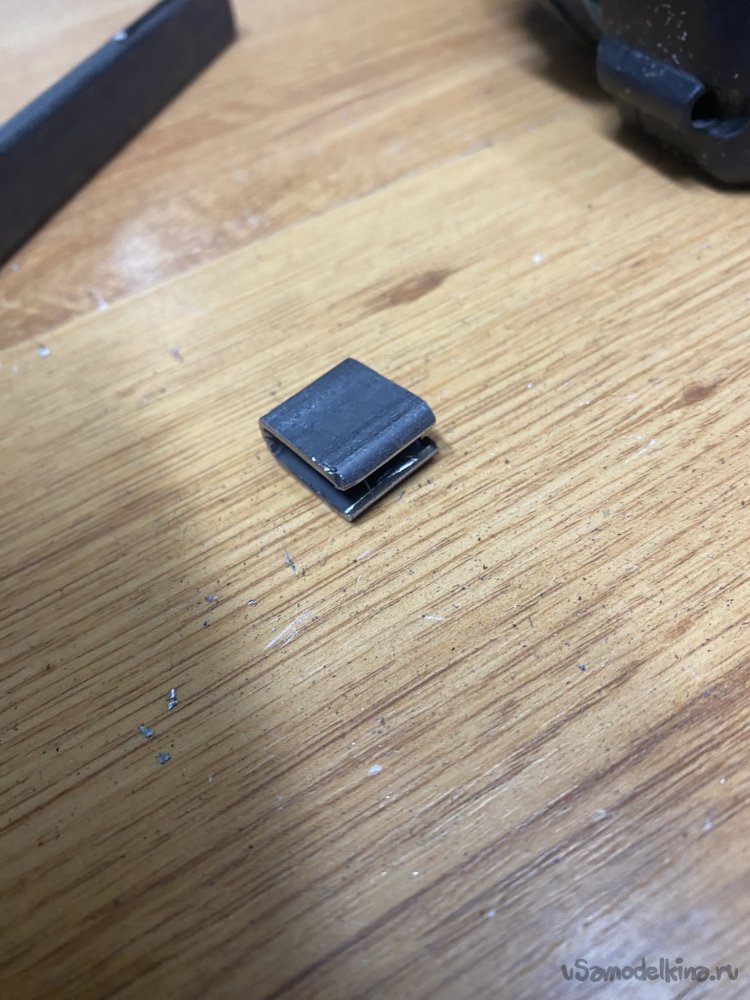

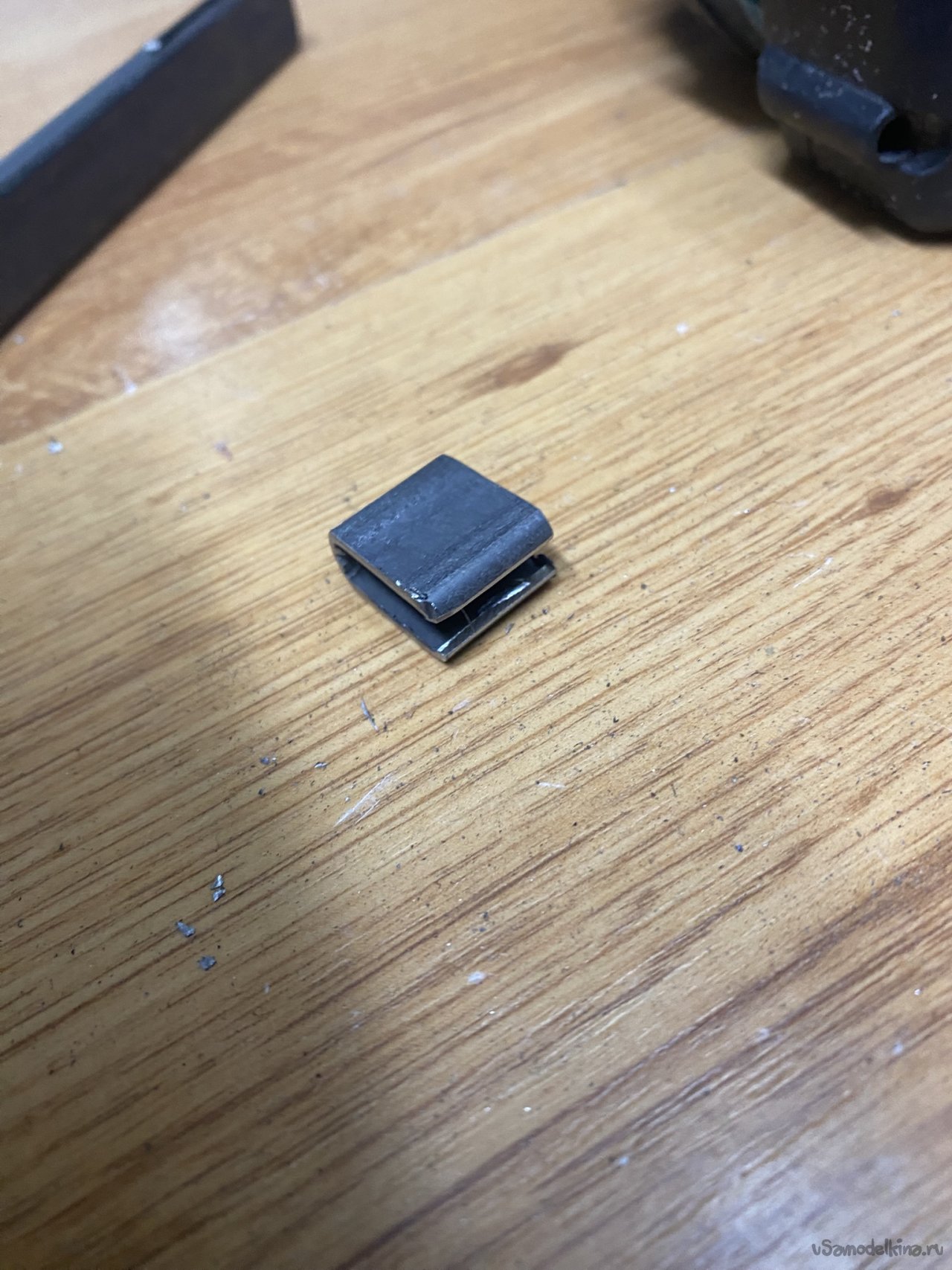

Напилил кусочков по ширине ремня:

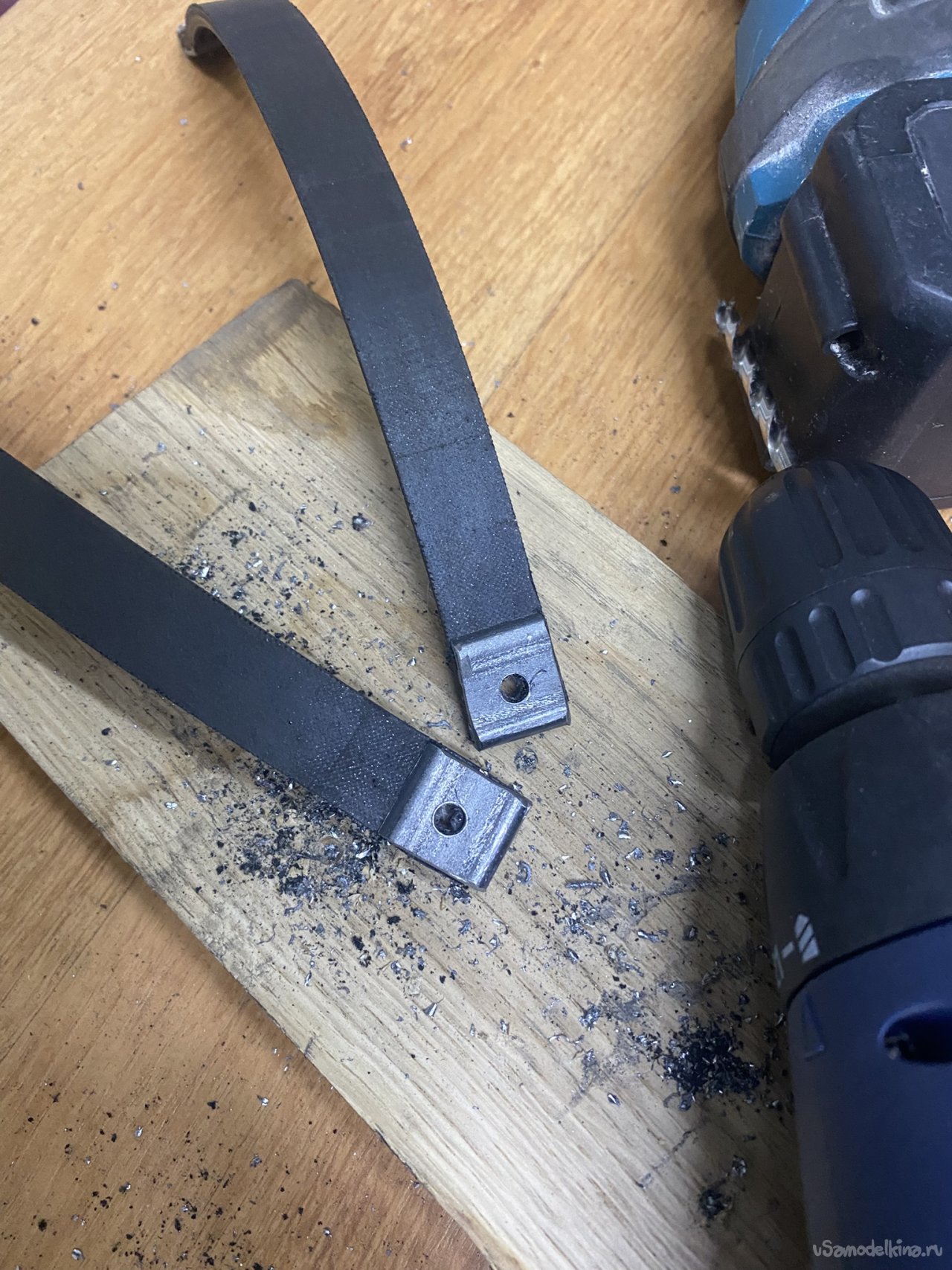

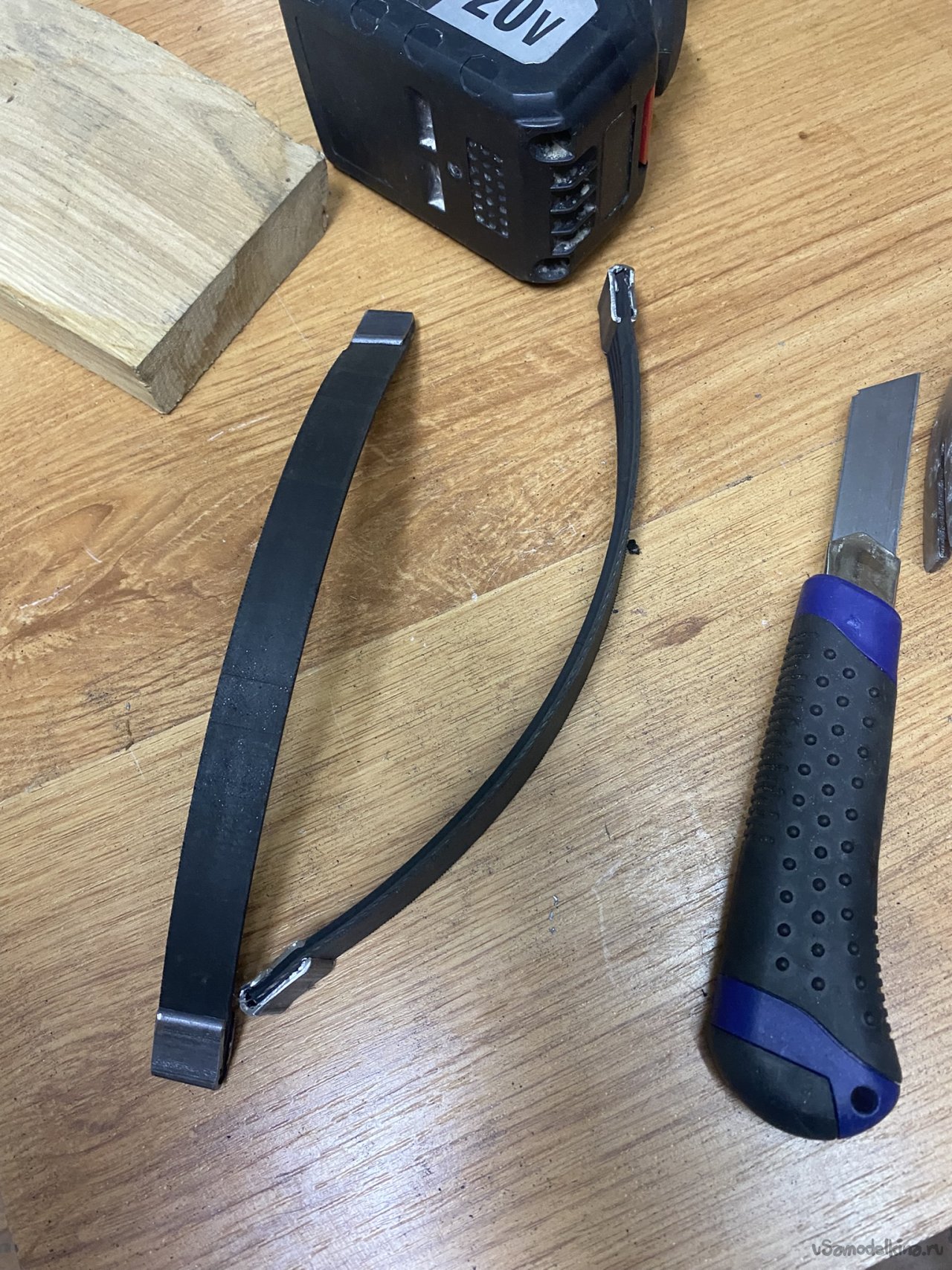

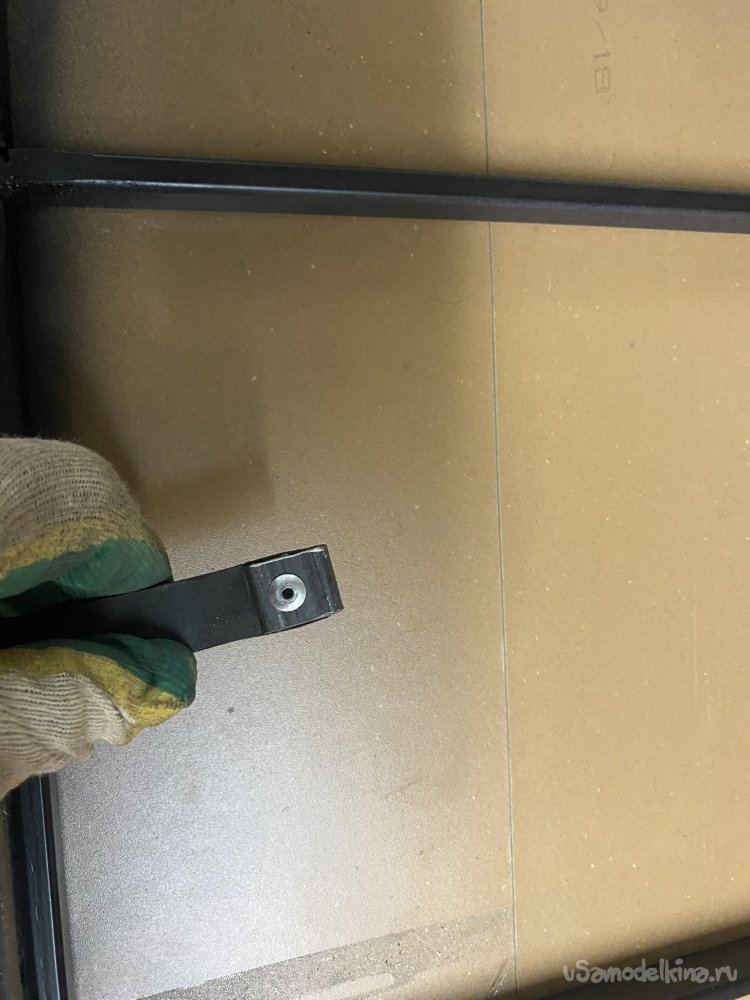

Одел на торцы ремней, сплюснул в тисках, просверлил отверстия:
С одной стороны склепал вытяжными заклёпками.
С другой не склёпывал. Этот конец ручки я прикручу намертво шурупом с прессшайбой:

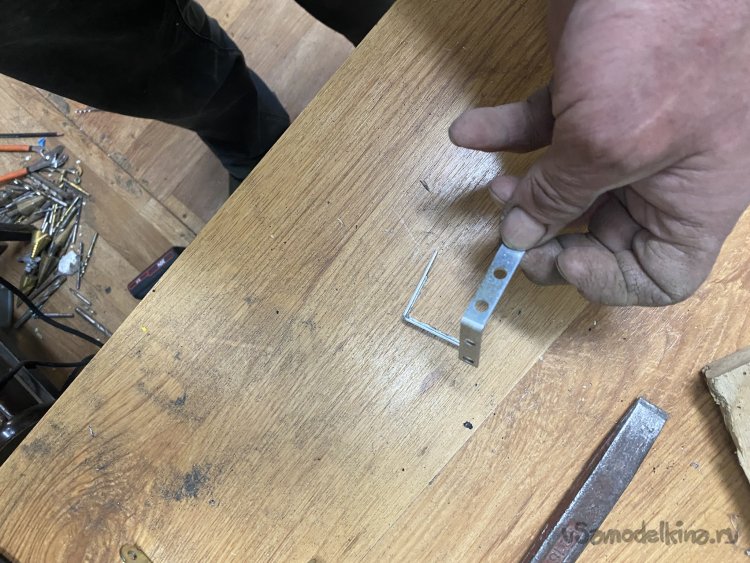

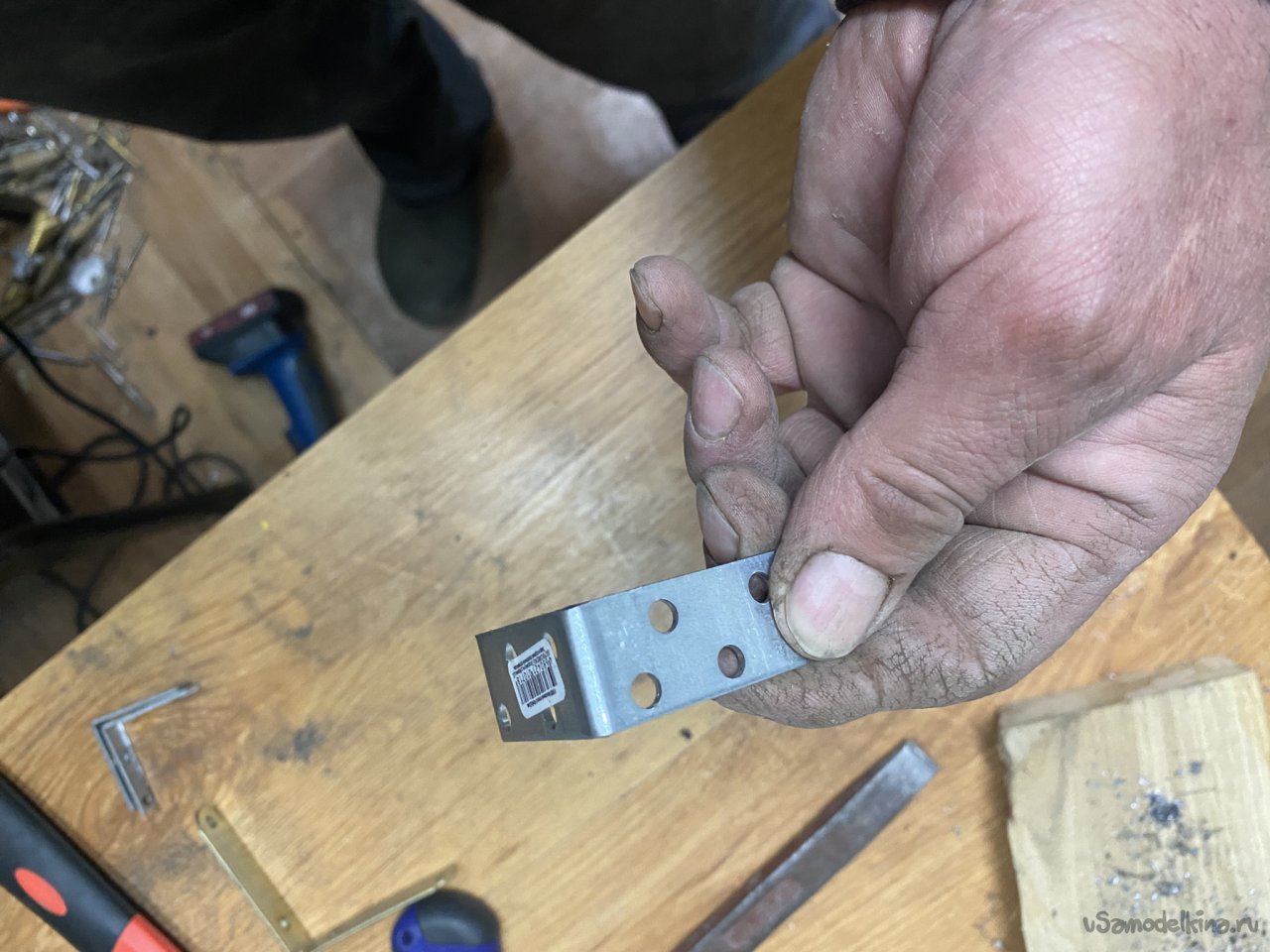

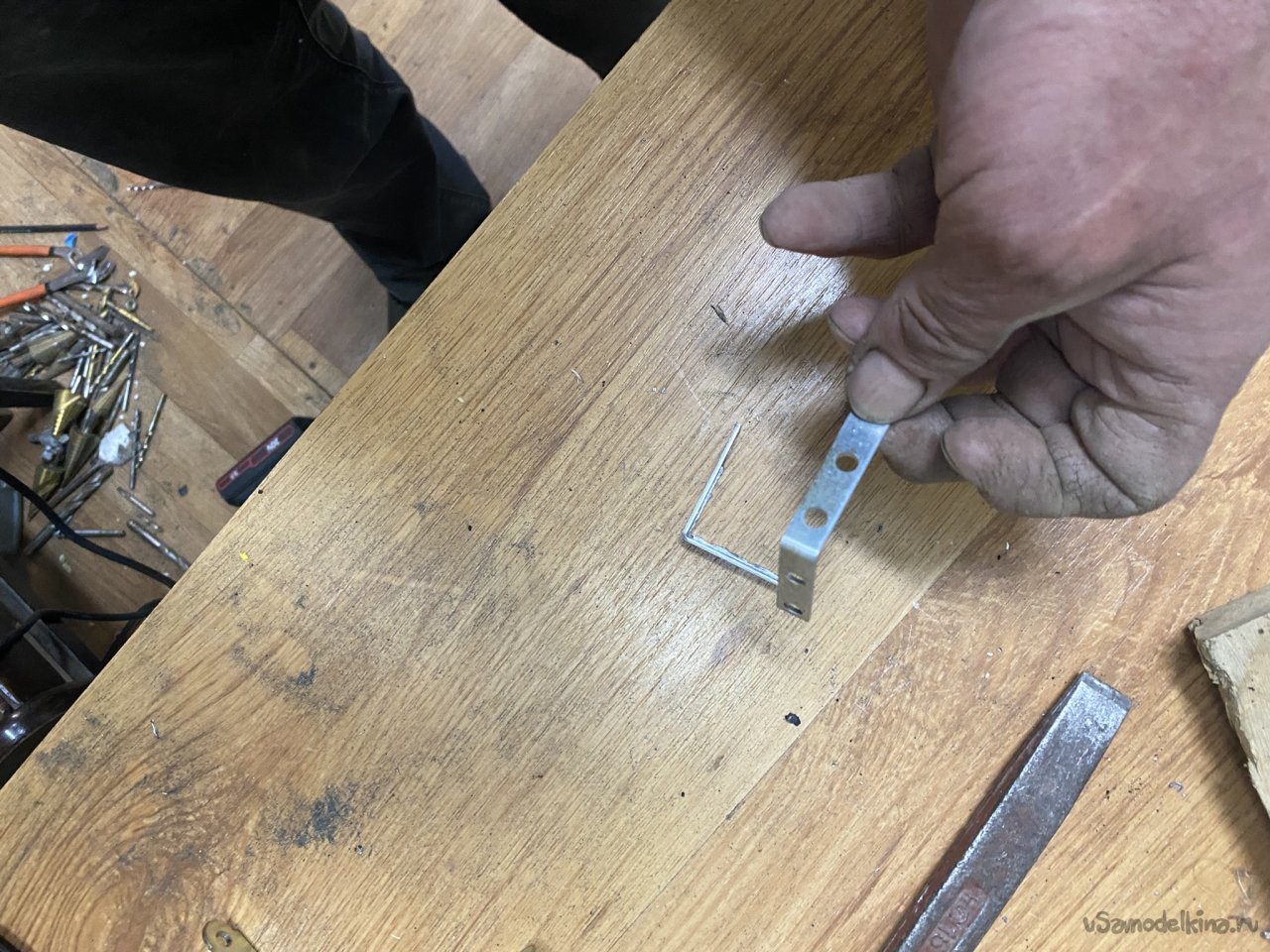

Мне нужно, чтобы ручка могла складываться. Поэтому другой её конец должен скользить под каким-то кронштейном, зацепляясь за него только окованным концом. Покопавшись в своих запасах, выбрал вот такой уголок:

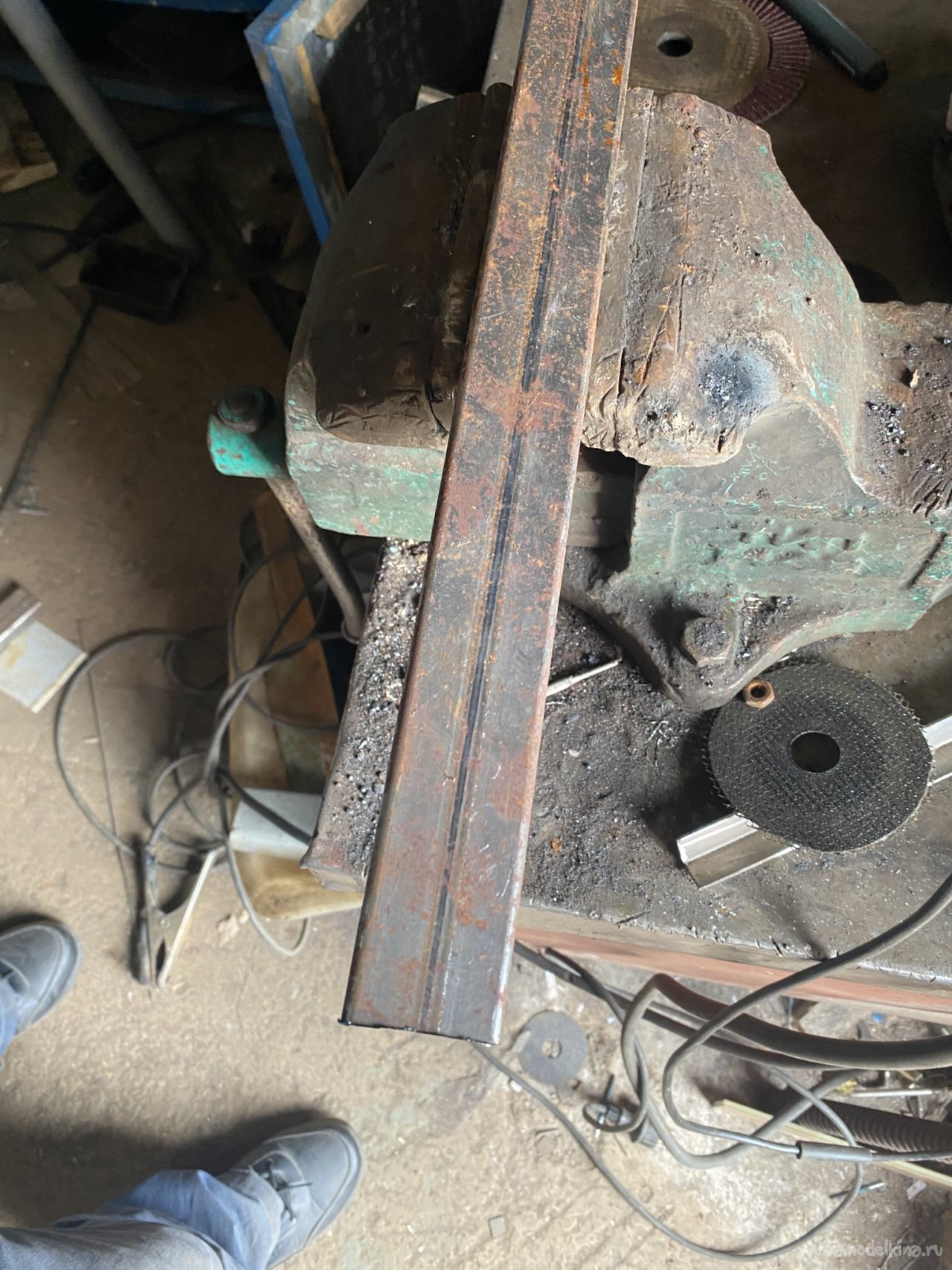

Распилил его болгаркой вдоль на две части:

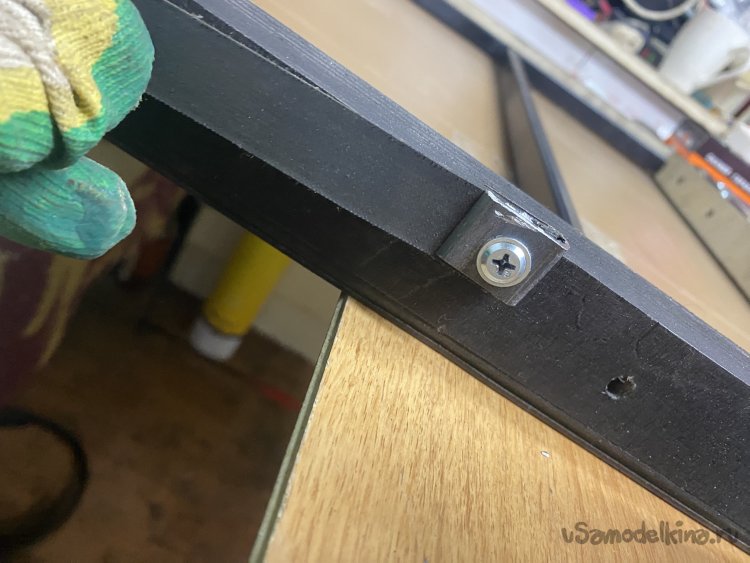

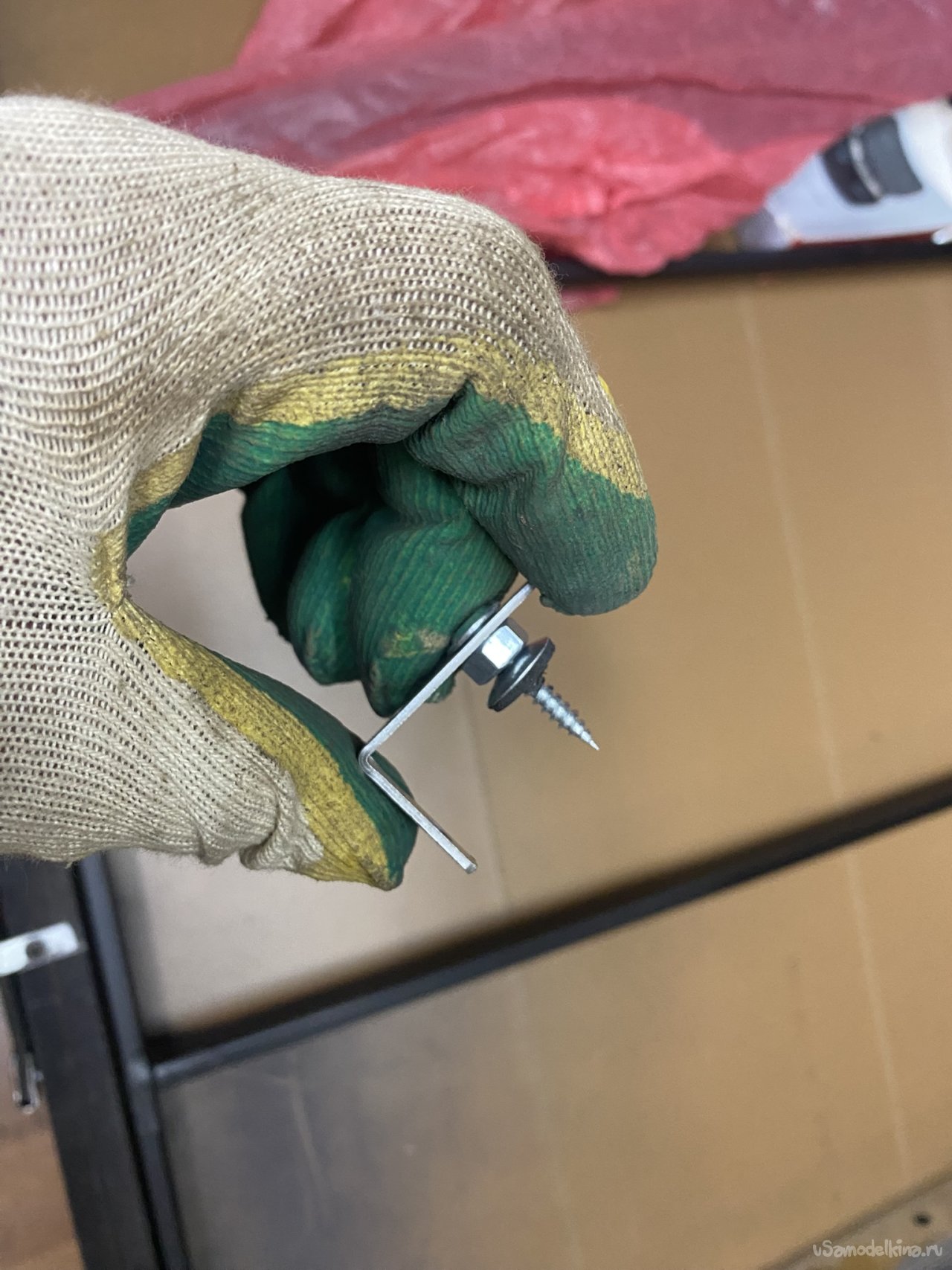

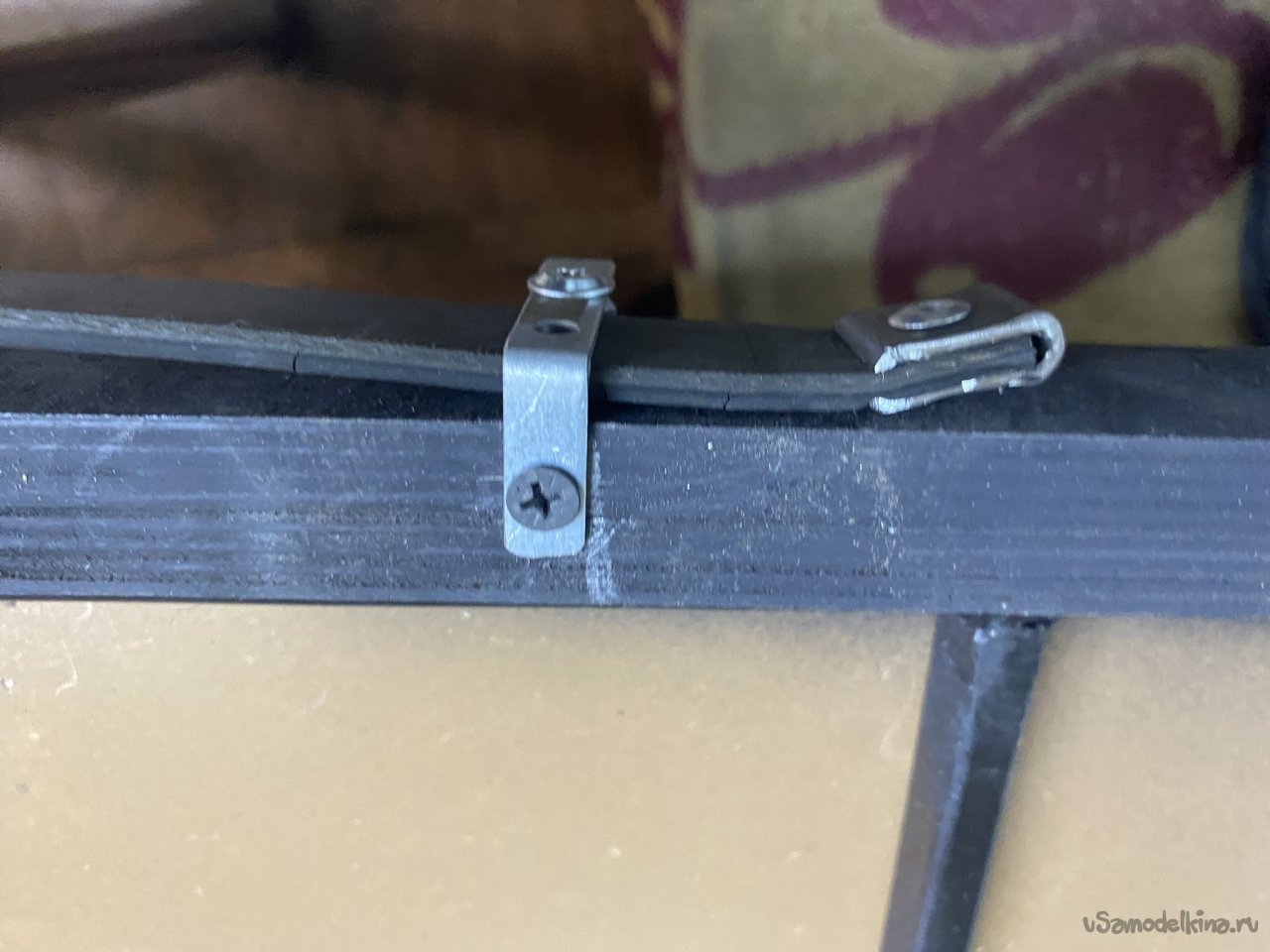

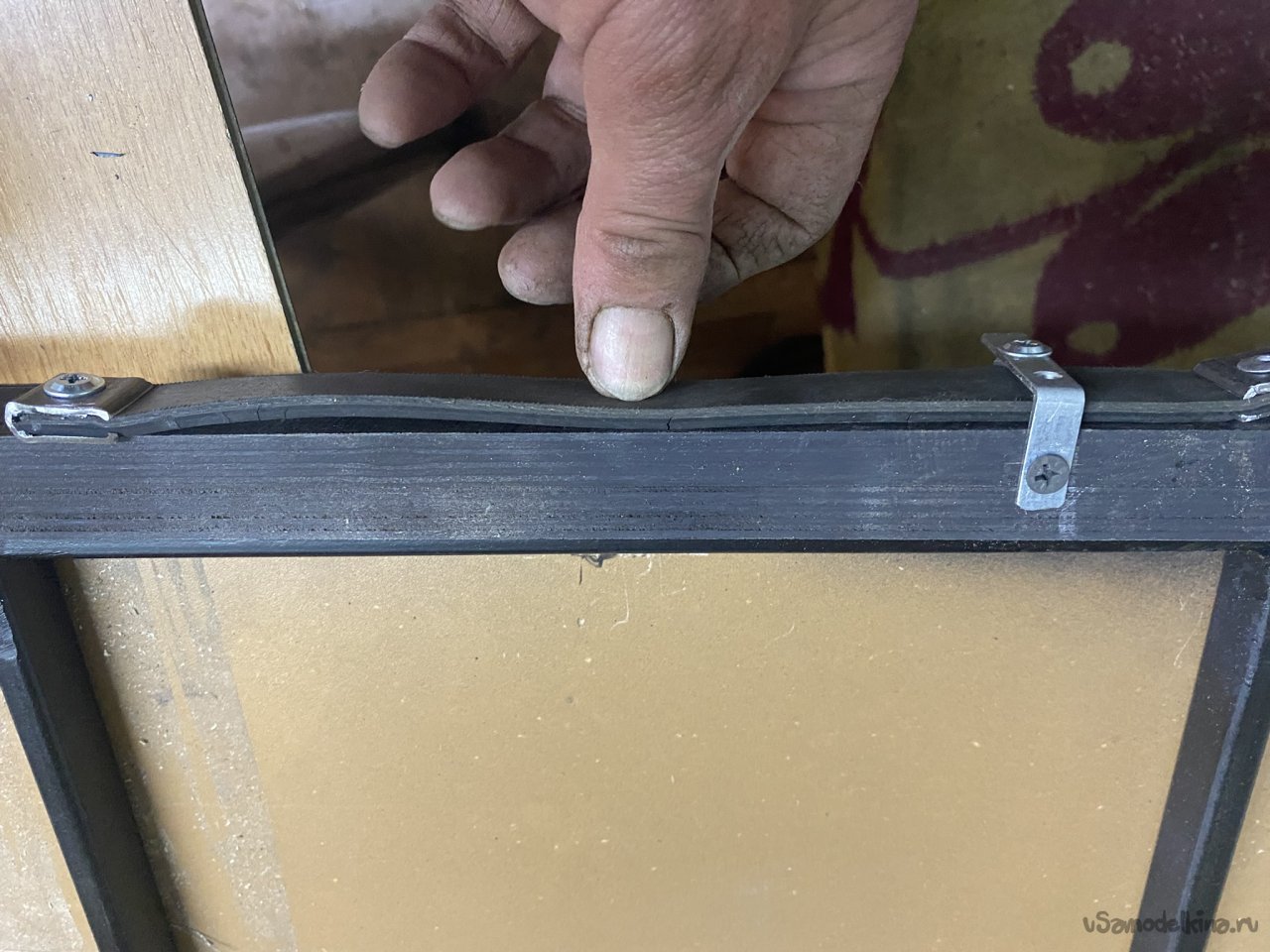

Из них и сделал кронштейны, подложив под шуруп гайку М6 и кровельную шайбу:

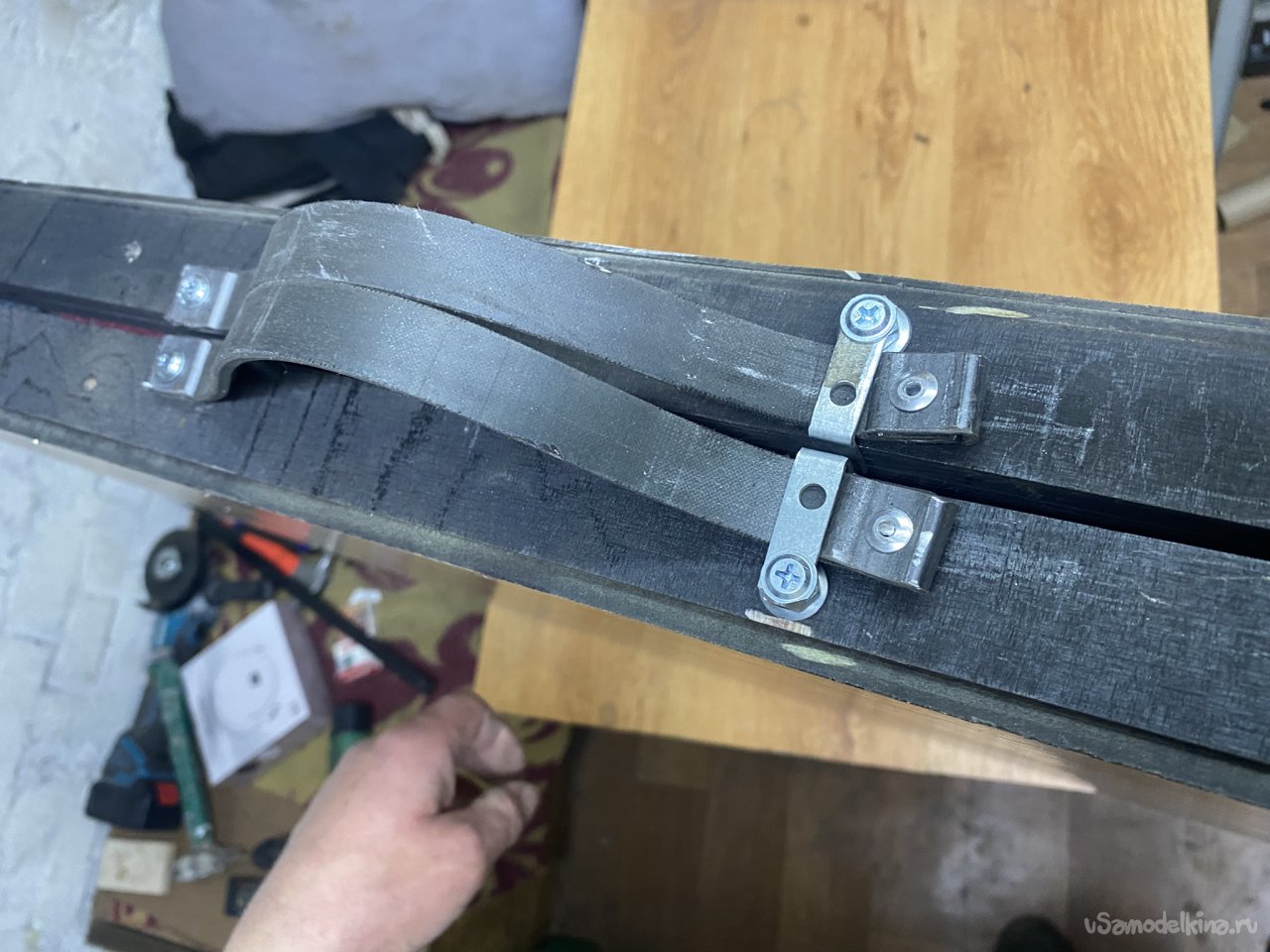

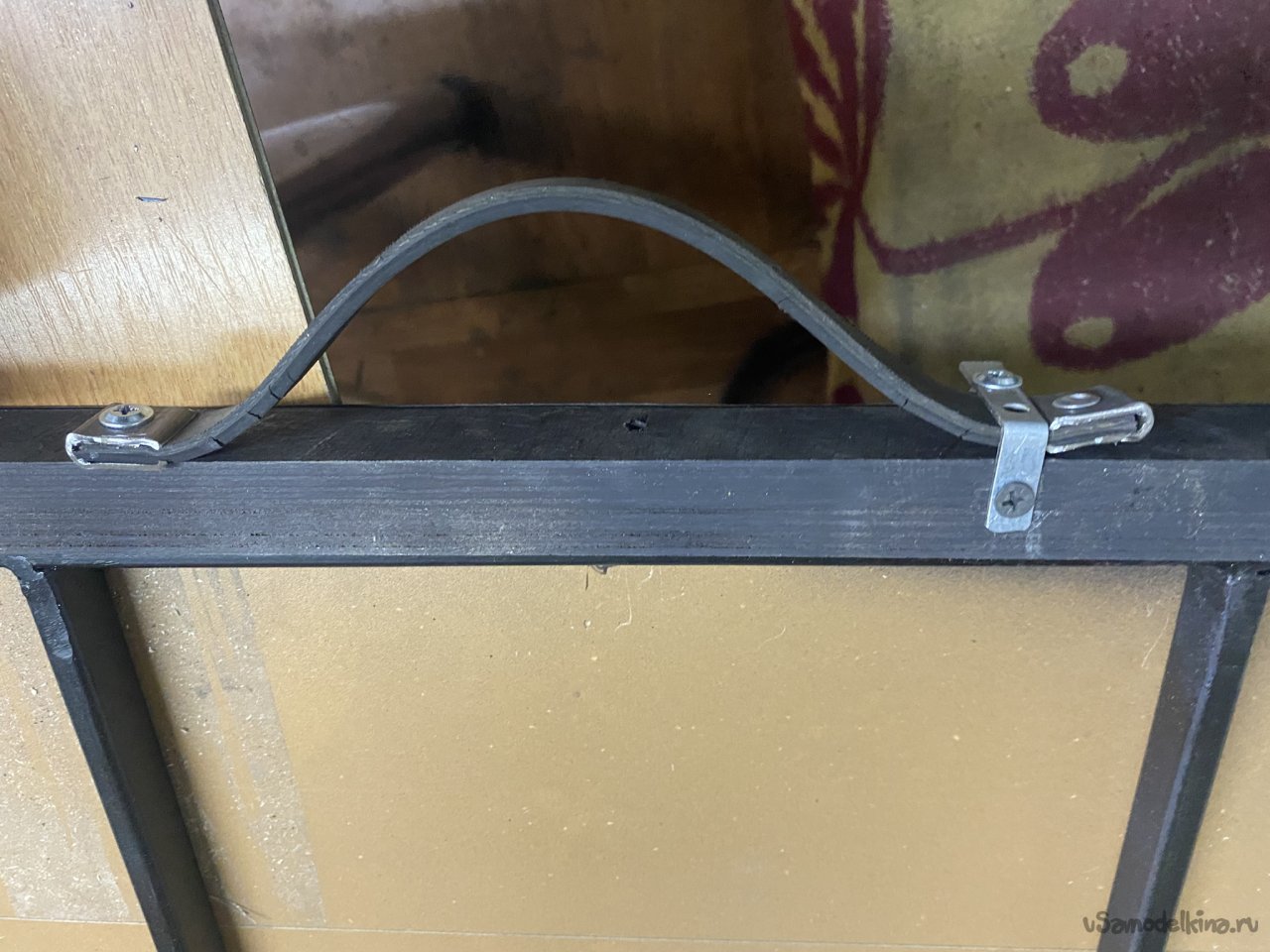

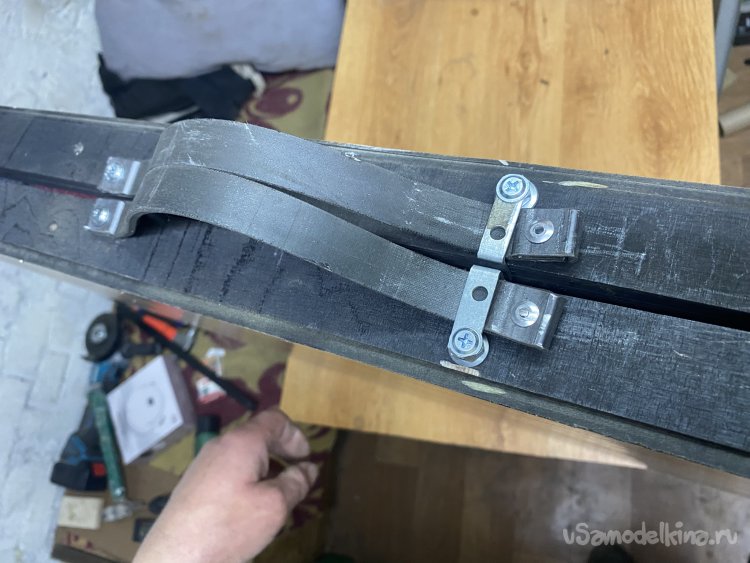

Теперь ручка может быть сложена, а может быть вытянута:

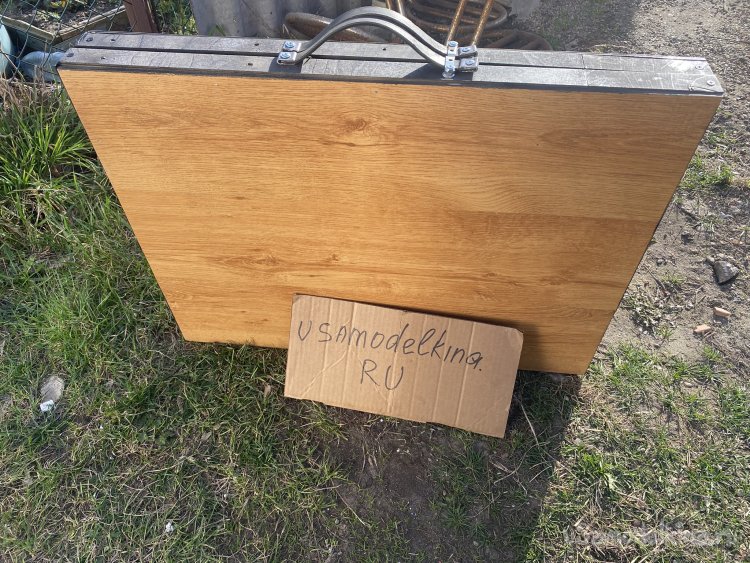

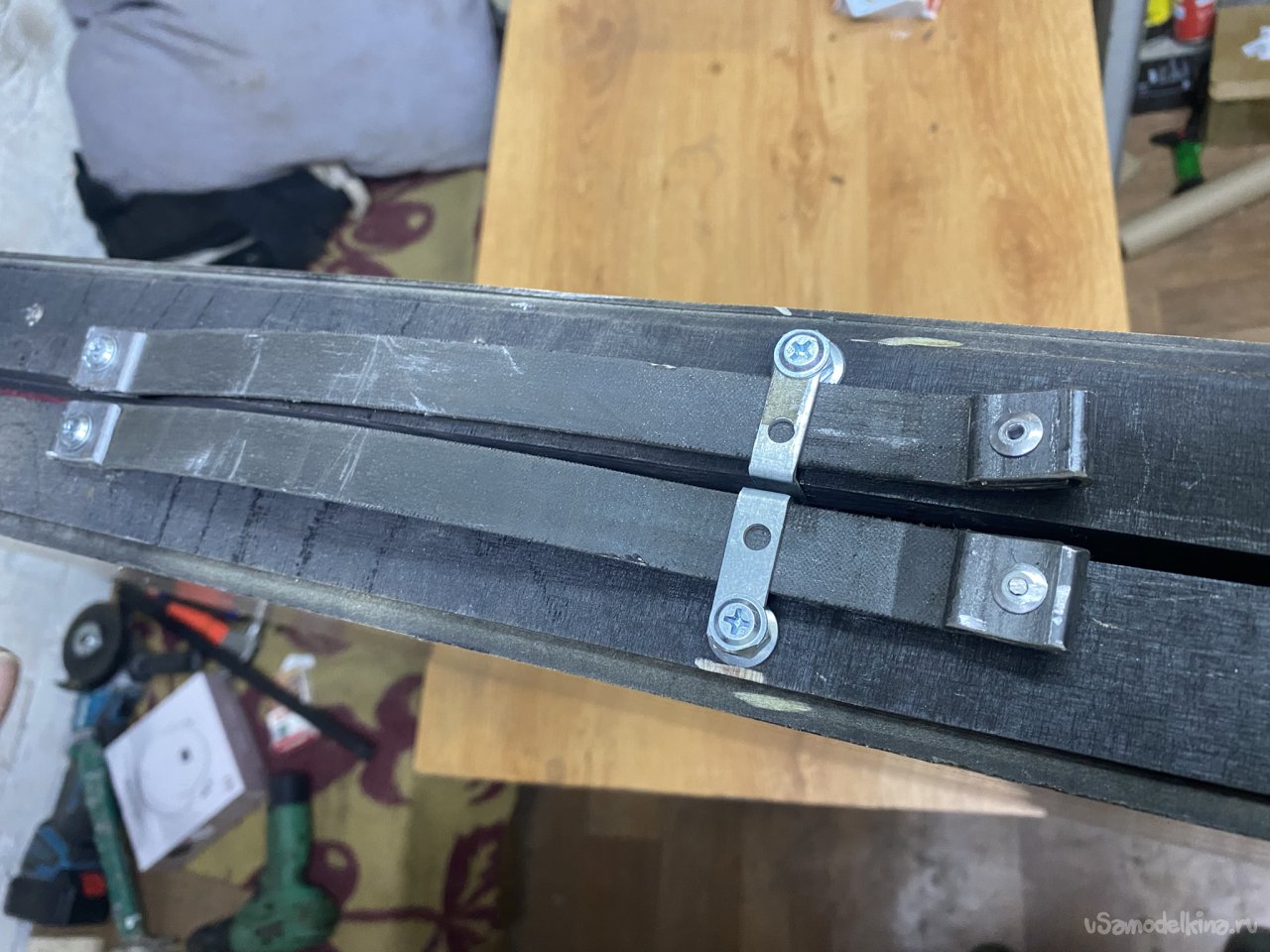

Сделал такие ручки на обоих створках:
Попробовал нести. Удобно. Ремни довольно узкие, чтобы помещаться в ладони.

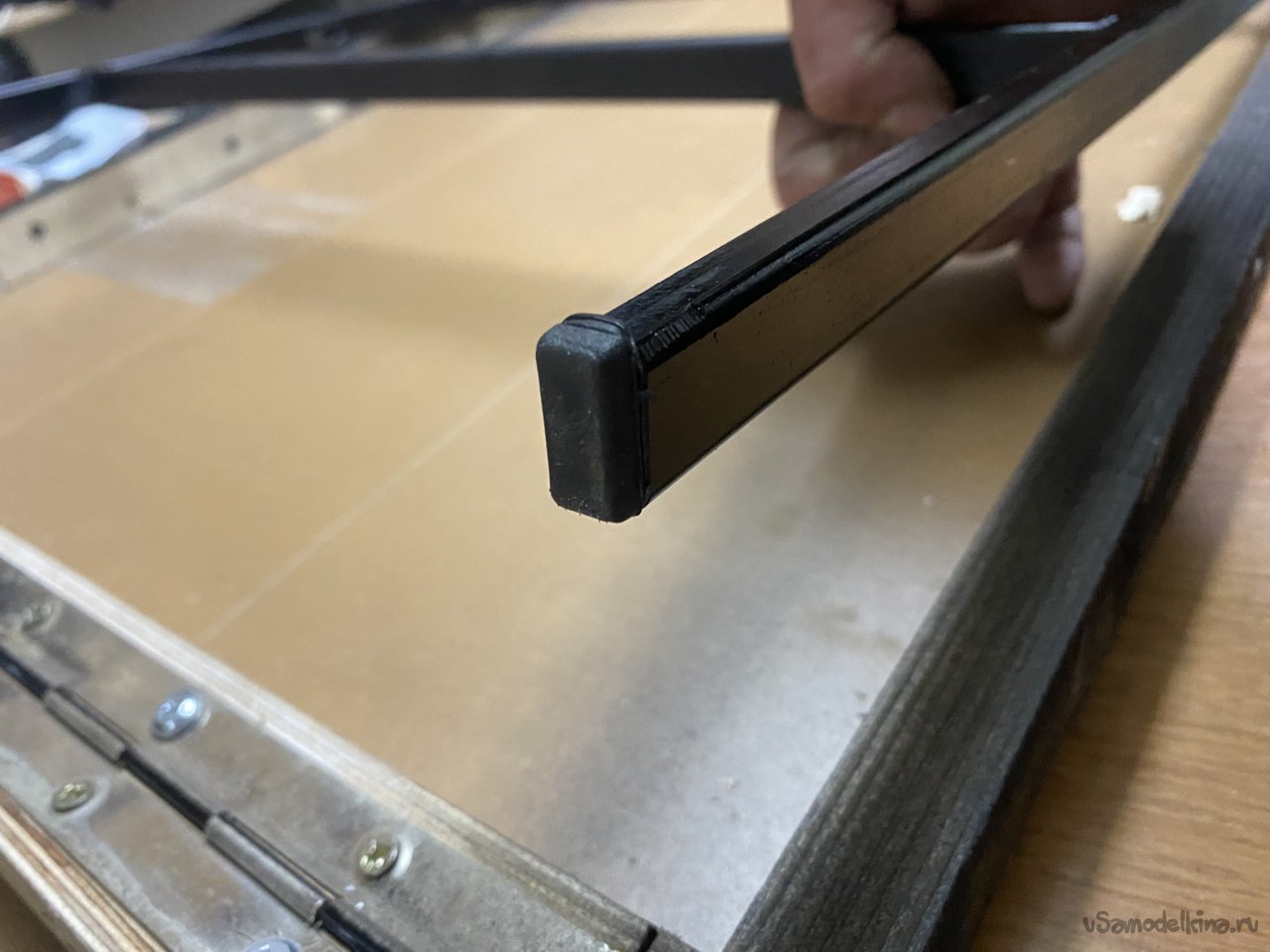

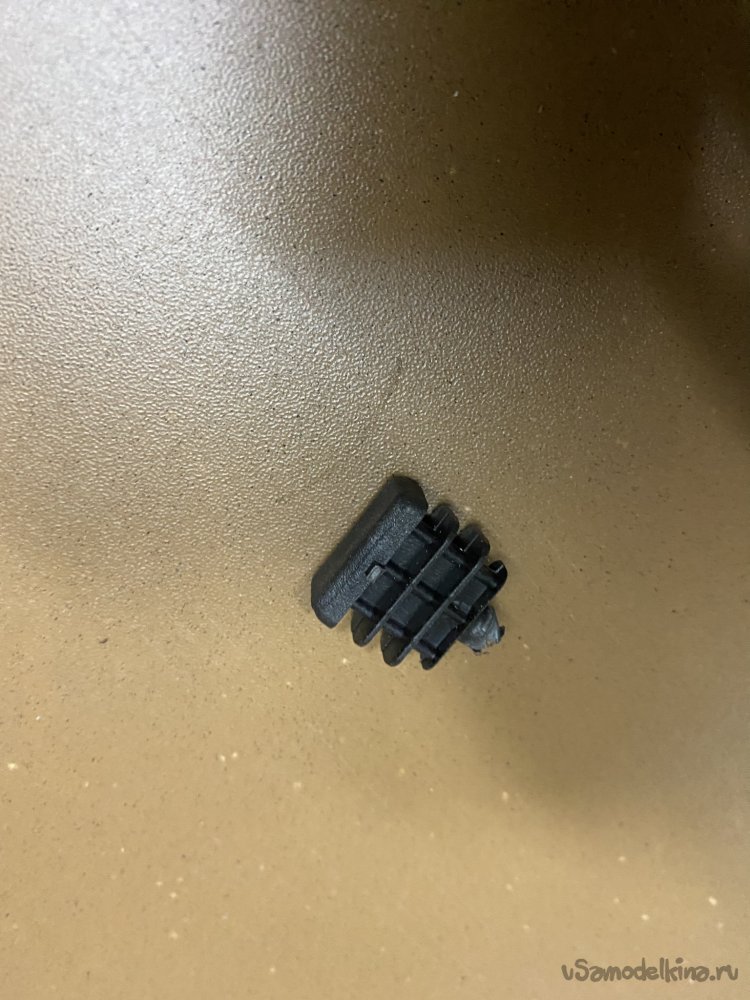

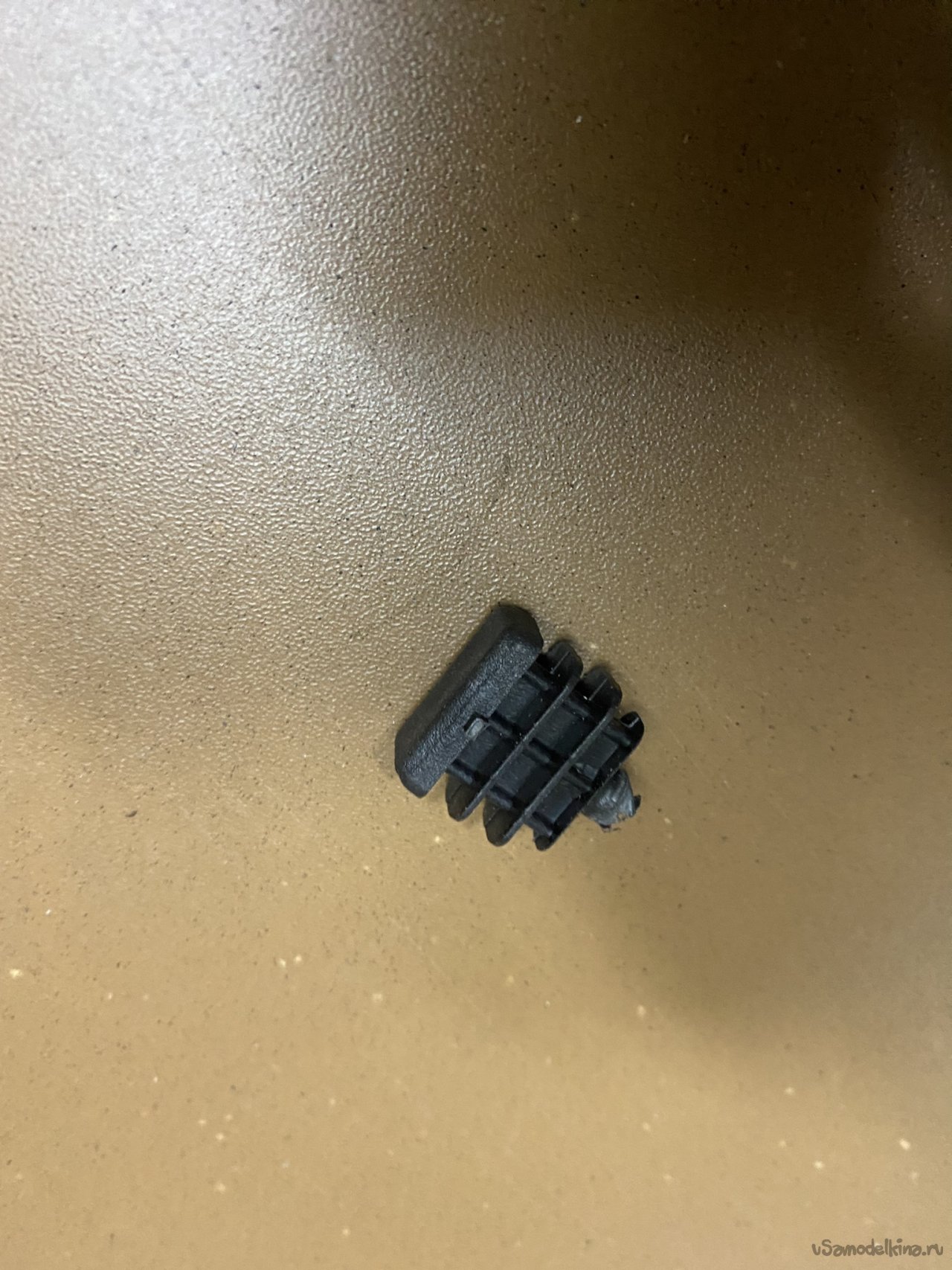

Забил пластиковые заглушки в торцы ножек:

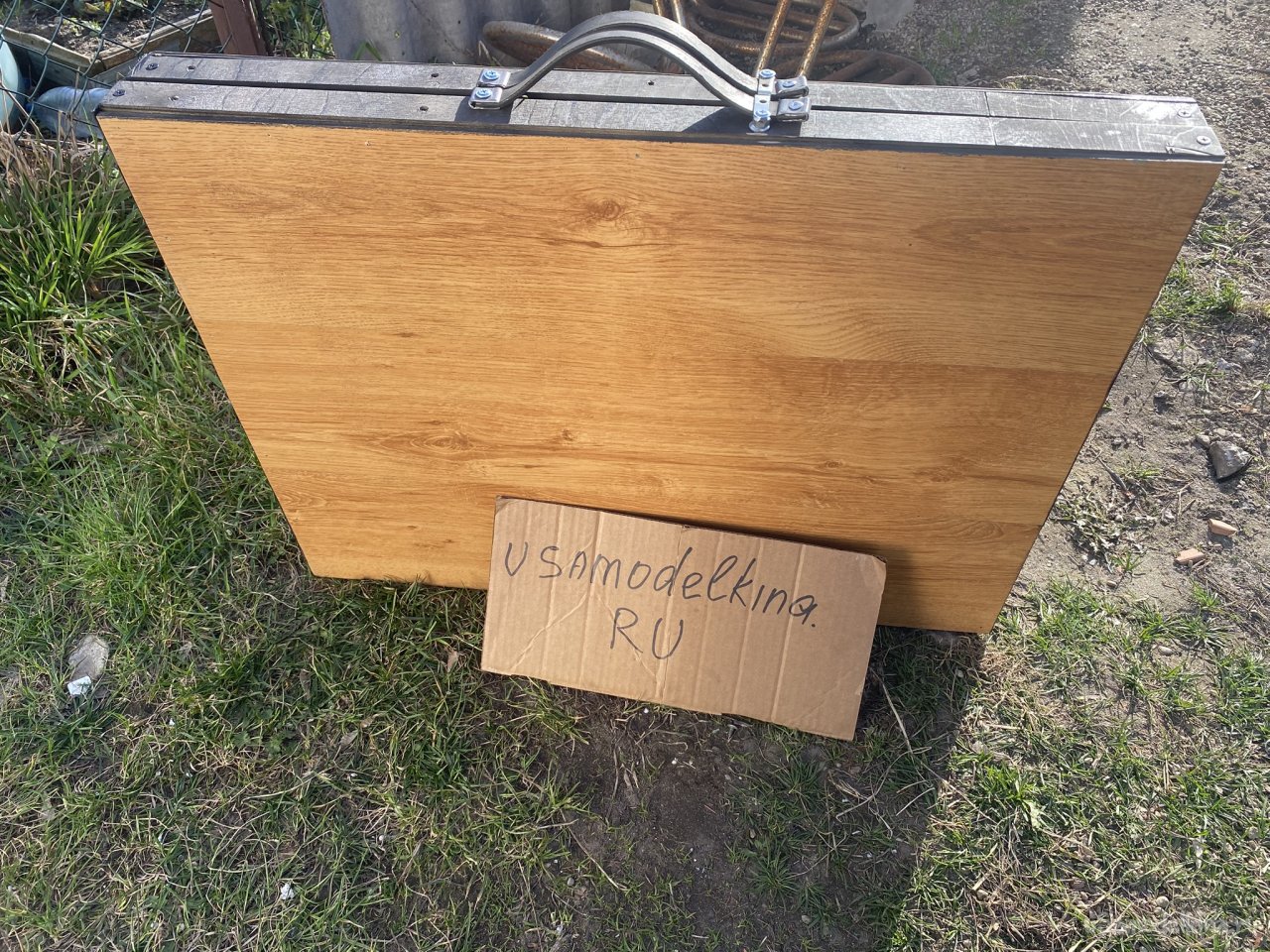

Вот и всё! Стол готов полностью!

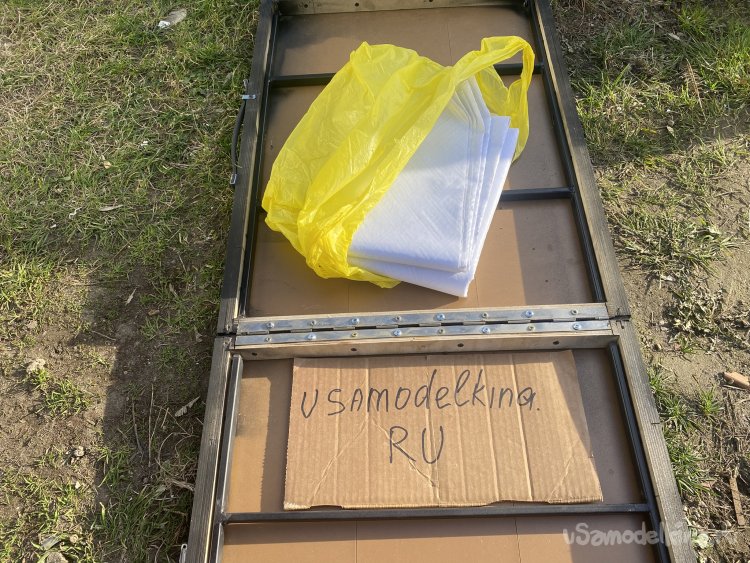

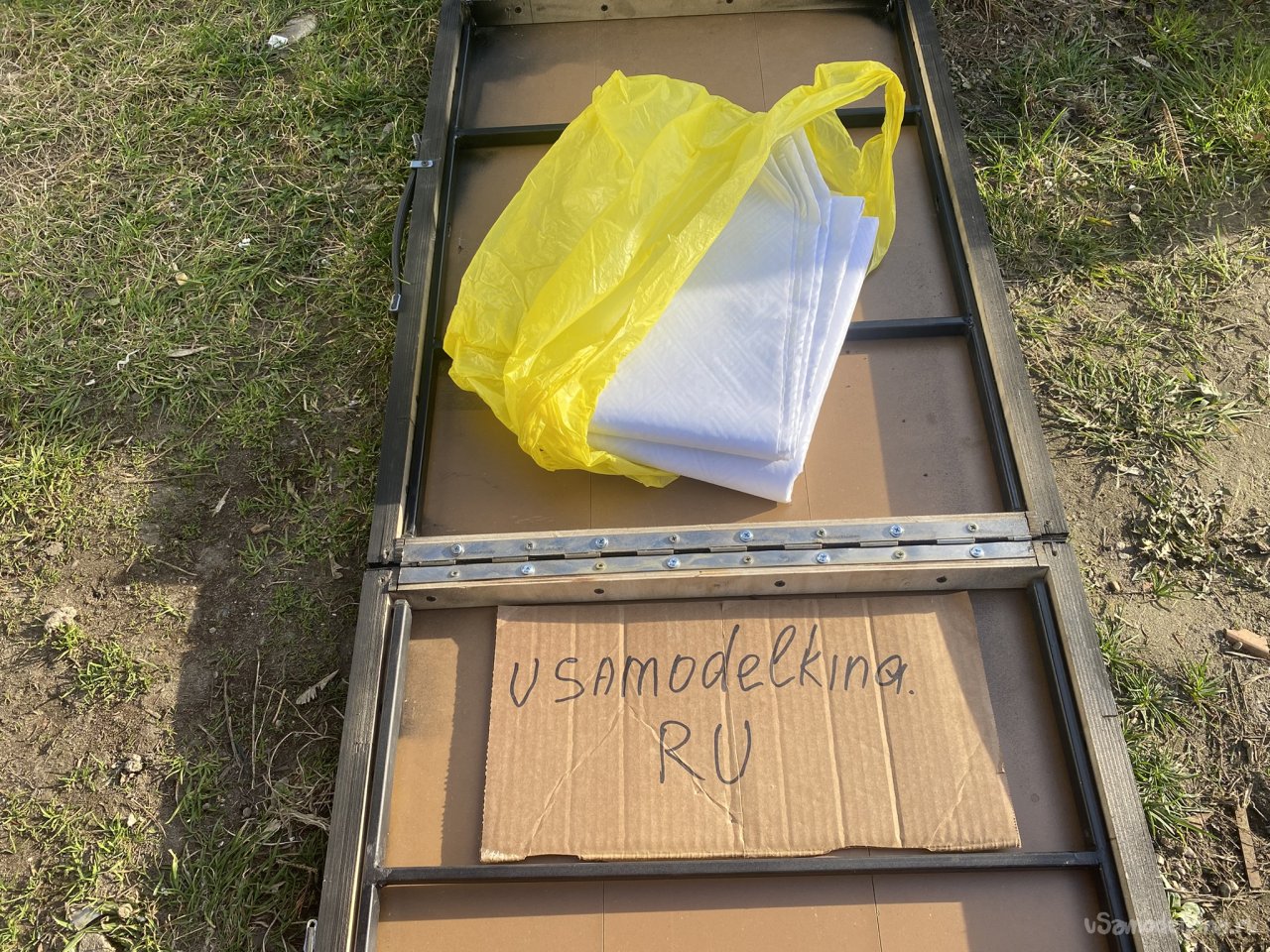

Укомплектовал его пластиковой скатертью:

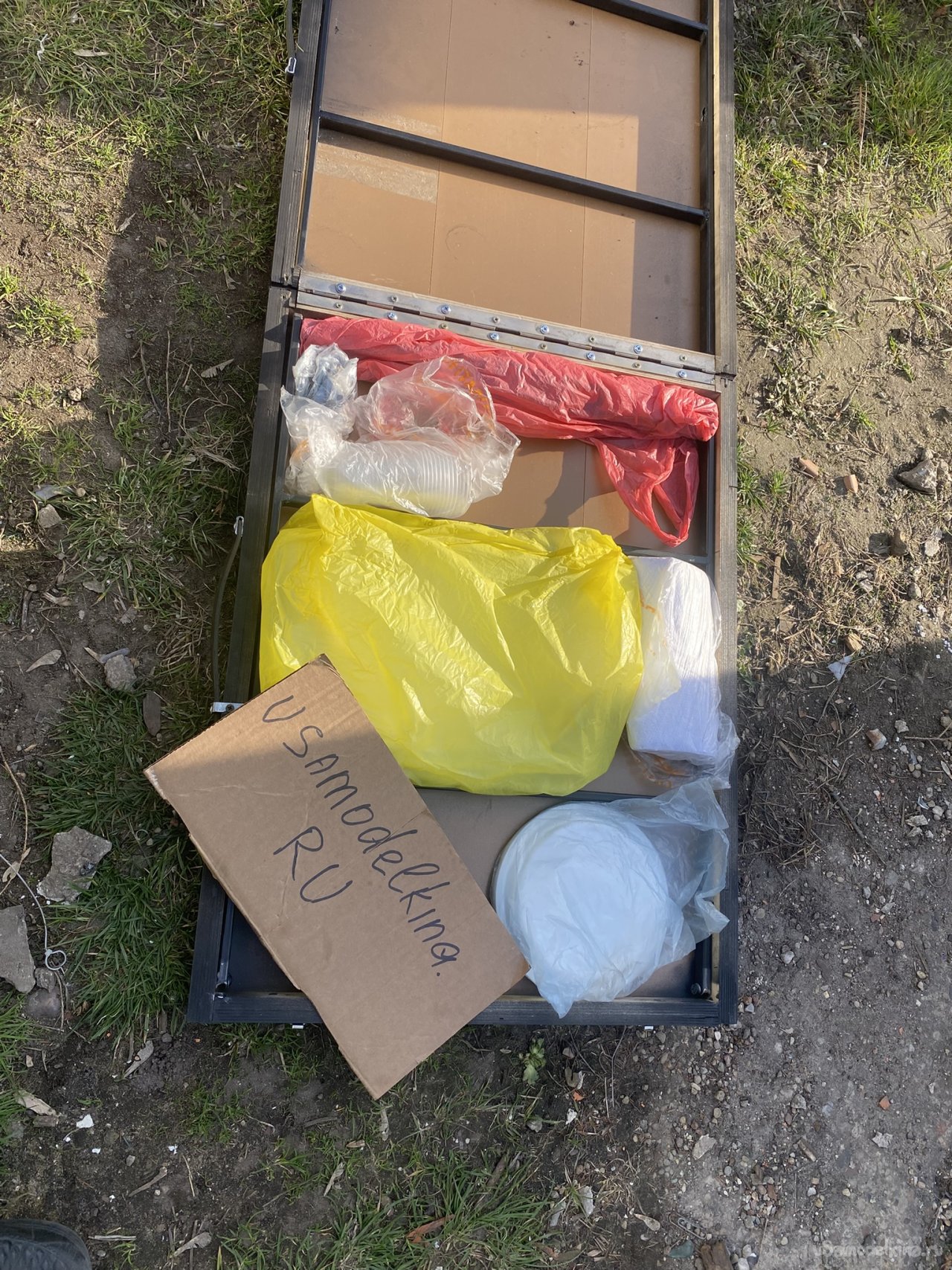

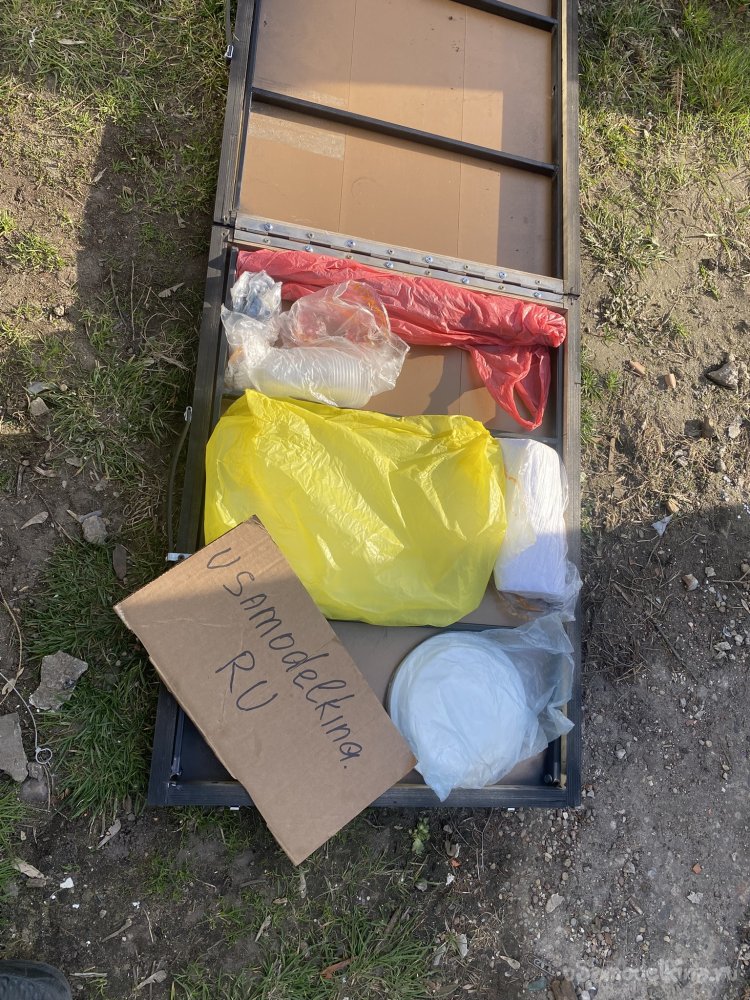

Подумал... И доукомлектовал одноразовой посудой, ложками-вилками и рулоном бумажных полотенец. :
Пусть всё внутри будет. Мало ли, куда-нибудь собраться быстро придётся. Тем более, что всё это прекрасно помещается внутри....

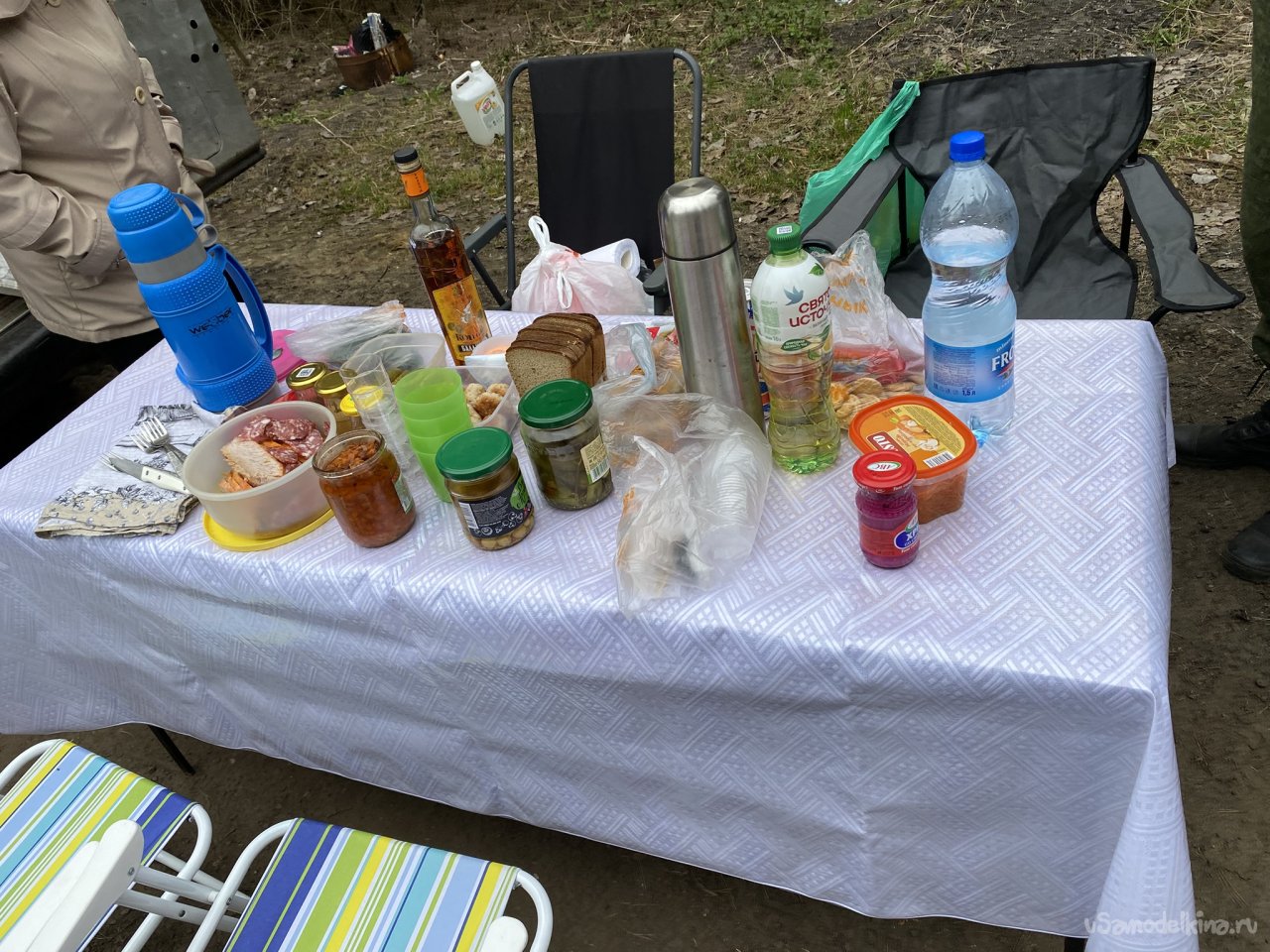

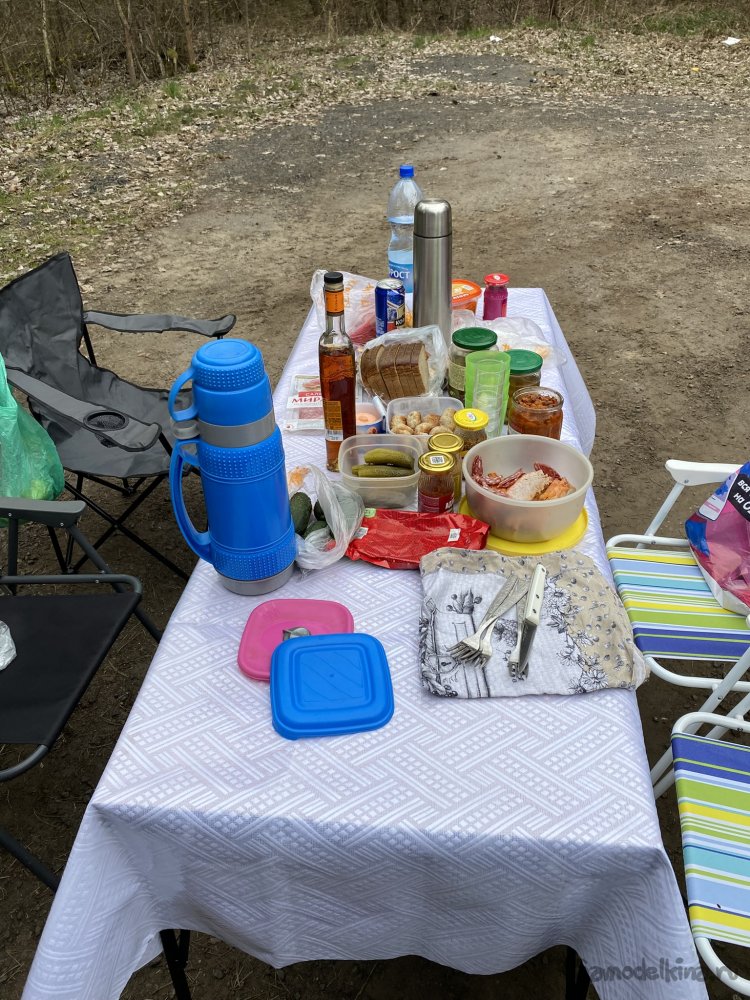

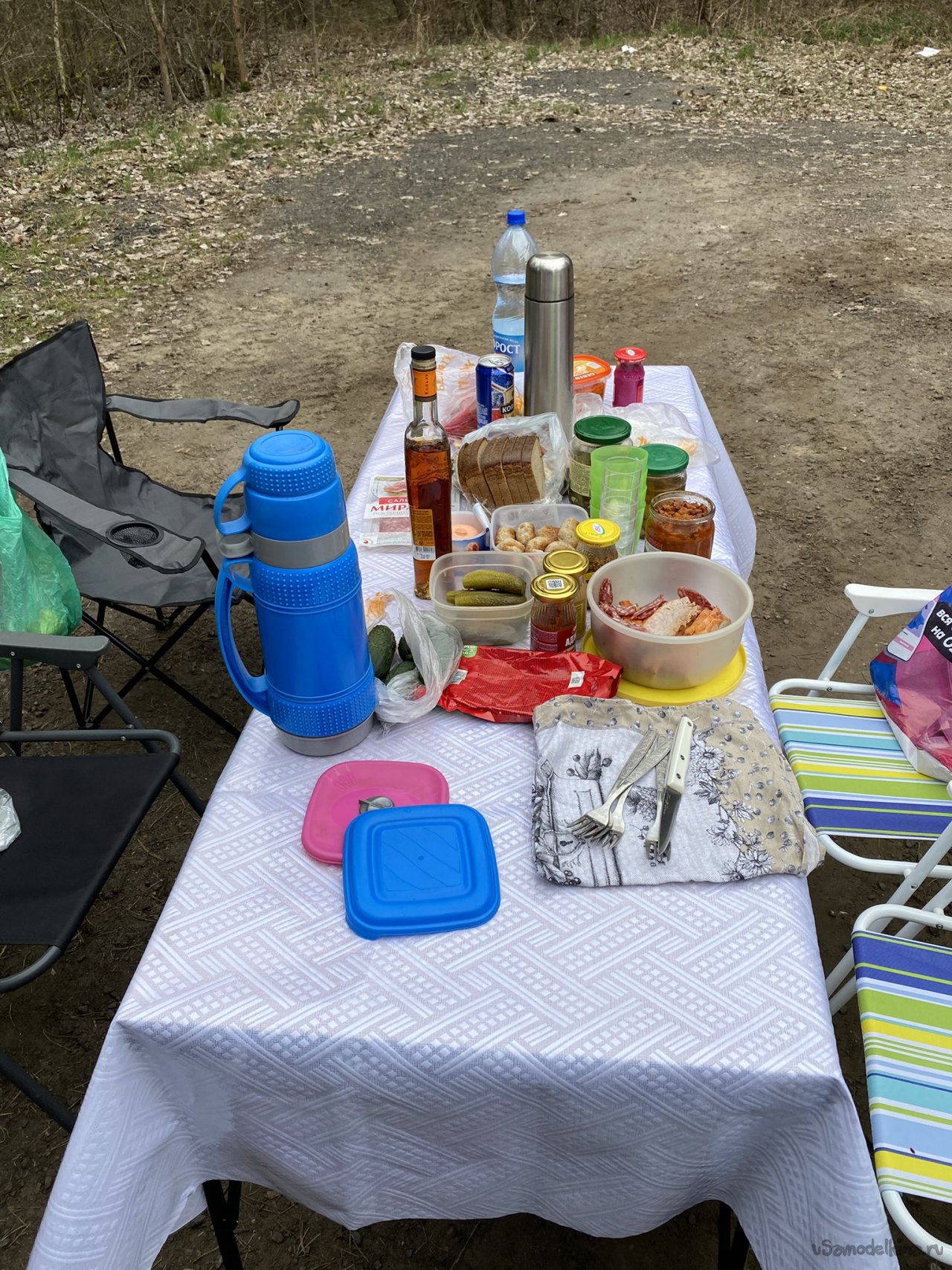

Сделал я этот стол ранней весной. На данный момент он уже опробован. Ездили дважды на кладбище на "малую Родину". (Один день убирать и потом - в поминальный день). По дороге, при переезде с одного города в другой, обычно, останавливаемся перекусить на трассе. (Собственно, для этой цели он, в основном, и делался). По удобству использования с тем, который был из крышки от бочки, конечно, "небо и земля". Этот, накрытый скатертью, представляет собой обычный, устойчивый, довольно большой стол, за которым удобно сидеть на раскладных стульях.
(Фото сделано в процессе сервировки. Помещается на нём значительно больше ))))
Принести в машину - удобно. В багажнике, лёжа на полу, места почти не занимает (тем более, в большом минивэне!)). Собирается/разбирается легко и быстро.

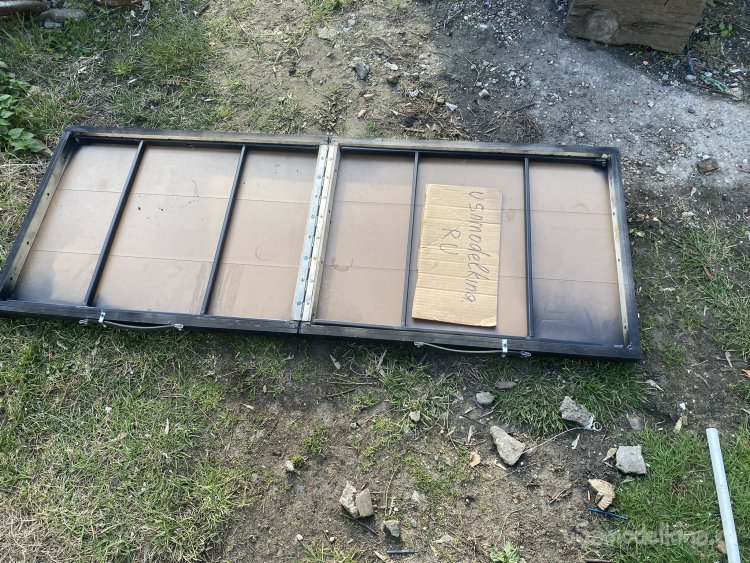

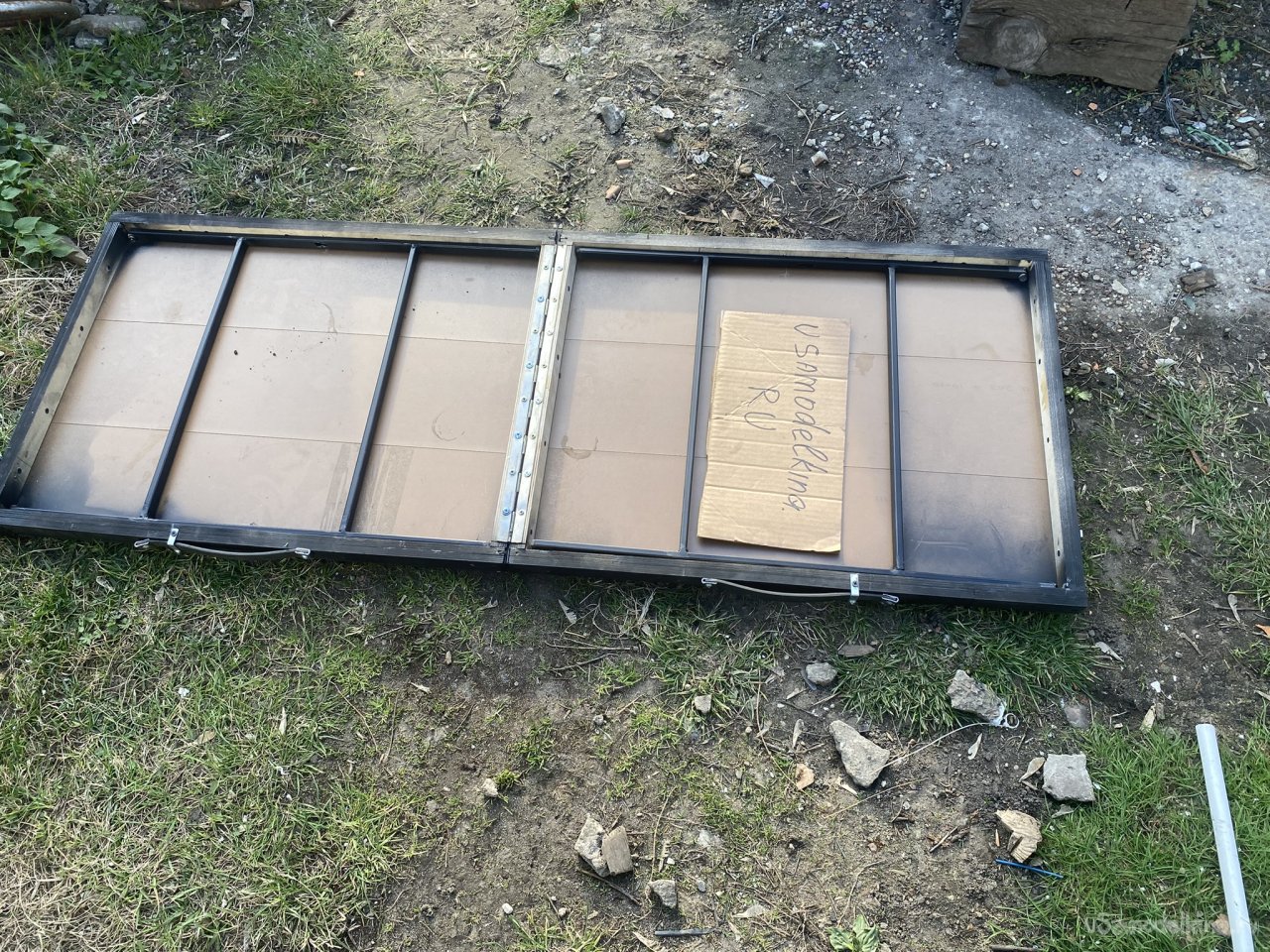

Единственное, что нужно продумать... В процессе разборки его приходится класть столешницей вниз, а потом переворачивать. Или, раскрывать "на ребро". Но, в любом случае, надо бы продумать какую-то прокладку между ним и землёй. В этот раз я использовал лист картона. (У меня в багажнике всегда внизу лежат несколько листов картона, размером 120 на 120 сантиметров. Размер багажника это позволяет, а картон всегда есть на предприятии, в котором работаю (прокладки на поддонах со стеклобанкой ). Поэтому и застилаю багажник минивэна в несколько слоёв. Когда верхний вымазывается - просто его вытаскиваю и выбрасываю.
Вот и сейчас , собирая, вытащил один лист, и на нём собрал. Пришла мысль о неком чехле из тентовой, или мешочной ткани, который можно использовать для таких целей...
Но, думаю, что проще мне и дальше вот так использовать картон.)))
На этом всё. Самоделкой доволен. Получилось именно то, что хотел сделать.
