Что нового в статье?
1). Плеер поддерживает подключение блютус трансмиттера UGREEN. Это может быть Bluetooth Transmitter Adapter For Switch Model: CM324 | P/N: 80189.
2). Применён малогабаритный кулер для облегчения температурного режима заряда аккумулятора.
3). Для повышения напряжения питания плеера с 3,7 Вольта до 5 Вольт использован DC / DC – преобразователь.
4). Многокнопочное управление плеером заменено экономичным управлением с помощью ВСЕГО ОДНОГО трёхпозиционного тумблера.
5). Улучен режим работы блока А1 «Платы защиты», введением кнопки ручного «Пуска».
6). ПОЗУ оснащён отключаемым ЦМИ (цветомузыкальным индикатором).
ВИДЕО
Для просмотра неутомительного (длительностью около 2 минут) видеоролика «ПОЗУ_ум» с расширением .mp4, жмите на слово «ВИДЕО».
Для просмотра ролика «ПОЗУ_ум», также, можно воспользоваться QR-кодом:
А если появится желание прослушать рецензию бота Алисы, жмите на «РЕЦЕНЗИЯ».
Вот о чём говорит вечная студентка, плод инженерной мысли, умница – благоразумница, непревзойдённая голосовая помощница от Яндекса и мощный пропагандист нейросетей всея Руси бот Алиса:
Начну, как обычно, с критических замечаний:
1). На широко распространённые головные телефоны плеер работает, но недостаточно громко.
2). В плеере нет переключения режима «Play - Pause». Хотя, если подумать, он и не нужен. Просто включай-выключай устройство тумблером SA1 «ВКЛ»: воспроизведение продолжится не с начала трека, а с момента его выключения.
3). Глядя на вентиляционную решётку кулера, заметно, что в оформлении внешнего вида плеера поучаствовал Косыгин: нарушена симметрия.
4). В корпусе плеера есть лишние отверстия. Хотя, пусть будут: они искусно спрятаны под фрагментом фальшпанели и под полоской двухцветной изоленты.
5). Плату со слотом для TF-карты можно было задвинуть немного глубже внутрь корпуса. Так бы уменьшился возможный (хотя и незначительный) риск случайно сломать TF-карту, выступающую из слота.
6). На этикетке (с обратной стороны корпуса) можно было бы указать рекомендуемый импеданс для головных телефонов.
Положительные моменты:
1). Бюджетный вариант плеера налицо. Три кнопки заменены всего одним тумблером с нейтральным положением.
2). Миниатюрный модуль А3 не имеет ни одного крепёжного отверстия. Тем не менее, удачно решён вопрос крепления модуля комбинацией из 3 способов.
3). В плеере удачно решён вопрос маркировки органов управления. На задней стенке корпуса вклеен фрагмент фальшпанели с планом их размещения и ПБО (позиционными буквенными обозначениями).
4). Лёгкий доступ внутрь корпуса.
5). Простой заряд аккумулятора, от встроенного в плеер охлаждаемого зарядного устройства. Кулер улучшает температурный режим блока А1 – платы защиты и значительно продлевает срок его службы.
6). Для подключения зарядного устройства в плеере имеется гнездо «USB-C» и используется готовый стандартный кабель типа «USB-A to USB-C».
Советы:
1). Не рекомендуется очень часто открывать крышку корпуса плеера, так как при этом ослабевает защёлка крышки.
2). В корпусе плеера мало свободного места. Но было бы неплохо ввести в плеер гнездо для подключения внешнего динамика. В этом случае светодиод HL1 - с боковой левой стенки корпуса - переустанавливается в самый центр верхней стенки корпуса. А на освободившееся место ставится гнездо для динамика.
3). Хорошо бы ввести в плеер зажим, предотвращающий его падение. Плеер удобно размещать в нагрудном кармане пиджака, но в случае глубокого наклона туловища, плеер может легко выскользнуть из кармана. Последствия для гаджета могут оказаться печальными.
4). С изготовлением плеера можно смело выбросить старый кассетный магнитофонный проигрыватель и заменить его этим MP3 - плеером.
Ой-ой-ой, мамочка моя марсианская! Как летит время. Не сердитесь за излишнюю строгость рецензии! Улетаю на марсианский спутник Фобос. Вы ведь позволите на пару недель захватить с собой ваш Плеер с охлаждаемым зарядным устройством? Хочу узнать, как его кулер будет разгонять метановые облака на негостеприимном спутнике, и как на его «громкое» звучание будут реагировать аборигены с Фобоса.
Пожелайте моему кораблю - флиполёту не менее пяти Вольт под килем и не более короткого замыкания в отделяющейся части корабля. А мне - случайно не потерять переднюю крышку от плеера, легко отделяющуюся от корпуса. После совершённого путешествия все дороги ведут на Землю! Приеду - поделюсь впечатлениями, а если узнаю, что вы тут без меня скучали, перестану рецензировать ваши бесценные поделки! До свидания, мои земные братья и сестрички, электрики и электрички! Свет вашему дому.
Для того, чтобы прослушать рецензию Алисы на мобильном устройстве вы можете воспользоваться QR-кодом:
Список сокращений, применённых в статье
ГТ – головные телефоны.
ЗУ-БП – зарядное устройство - блок питания.
ПОЗУ – плеер с охлаждаемым зарядным устройством (название статьи).
ПП – печатная плата.
Слот – «ниша» (место) для установки TF-карты.
ФП – фальшпанель.
ЦМИ - цветомузыкальный индикатор.
Первая отличительная особенность. ПОЗУ изготовлен из трёх (почти готовых) блоков: А1, А2 и А3. Добавлены всего лишь 4 радиодетали и 6 установочных деталей.
Вторая отличительная особенность. Для уменьшения нагрева блока А1 «Платы защиты», в ПОЗУ введён кулер, работающий только при зарядке аккумулятора.
Основной недостаток поделки. ПОЗУ требует большого количества крепёжных изделий (для крепления трёх модулей - ПП).
Способы включения питания ПОЗУ.
1). Установкой тумблера SA1 «Вкл.» из нейтрального в левое положение – для совместной работы с ЦМИ.
2). Установкой тумблера SA1 «Вкл.» из нейтрального в правое положение – для работы без ЦМИ.
Оба способа включения ПОЗУ не изменяют автоматические предустановки плеера.
Набор предустановок, имевших место на момент выключения питания, запоминается. Запоминаются громкость и момент, при котором трек был выключен. То есть при повторном включении питания трек включается не с начала, а с места его выключения. На карте кроме единственного большого файла можно записать сотни музыкальных и голосовых треков. Важно только, чтобы суммарный размер треков не превышал объём 90 … 95% памяти TF-карты.
Разнообразные звуки можно найти на Сайте звуков, где их можно скачать бесплатно — ZvukiPro.
TF – карты требуют бережного обращения и правильной ориентировки при установки в слот (в соответствующее гнездо) плеера.
Установка TF – карты в слот «TF» выполняется ориентировкой карты ключевым выступом вниз. (При этом 8 позолоченных контактов карты оказываются с левой стороны).
Для вынимания TF – карты из слота «TF» выполняют: 1). Пружинисто (до «триггерного» щелчка) нажимают на выступающий конец карты. 2). Взявшись за выступившую часть карты, двумя пальцами вынимают карту из слота. Следует обратить внимание, что и установка, и вынимание TF – карты выполняется осторожным однонаправленным (внутрь слота, а не наружу) нажатием карты до щелчка. А вытягивание TF – карты из слота может привести к поломке картоприёмника, да и самой карты.
В качестве носителя звуковой информации используется TF-карта, с объёмом памяти 16 ГБ (32 ГБ – проверенный максимум). ПОЗУ поддерживает формат MP3 записанных треков.

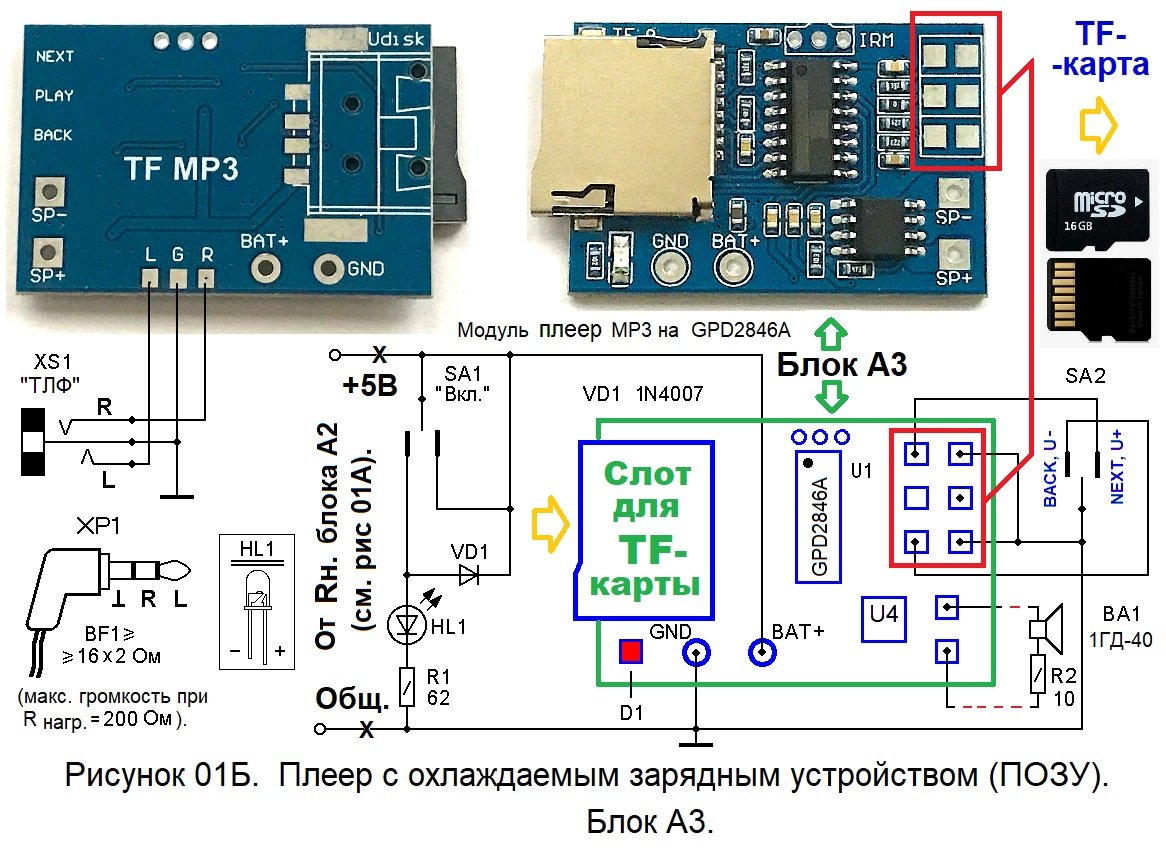

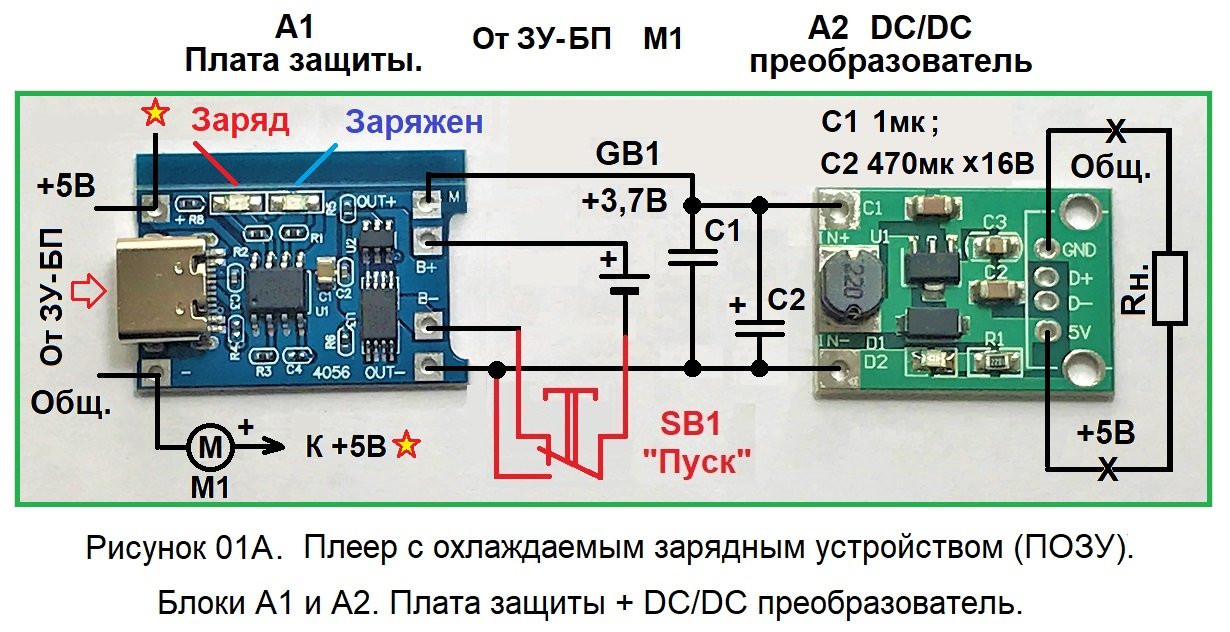

Рисунок 01А.
Рисунок 01Б.
Перечень покупных изделий ПОЗУ
1). Плата защиты – блок А1.
Блок А1 - Модуль зарядки LiIo/LiPo аккумуляторов с защитой TP4056 – заказан на Алиэкспресс, но его близкий аналог - модуль зарядки LiIo/LiPo аккумуляторов (артикул: 00611) с защитой TP4056 (micro USB) можно купить быстрее (в течение 10 дней) за 36 рублей в интернет магазине MCU.
Основные характеристики блока А1
Рисунок 02.

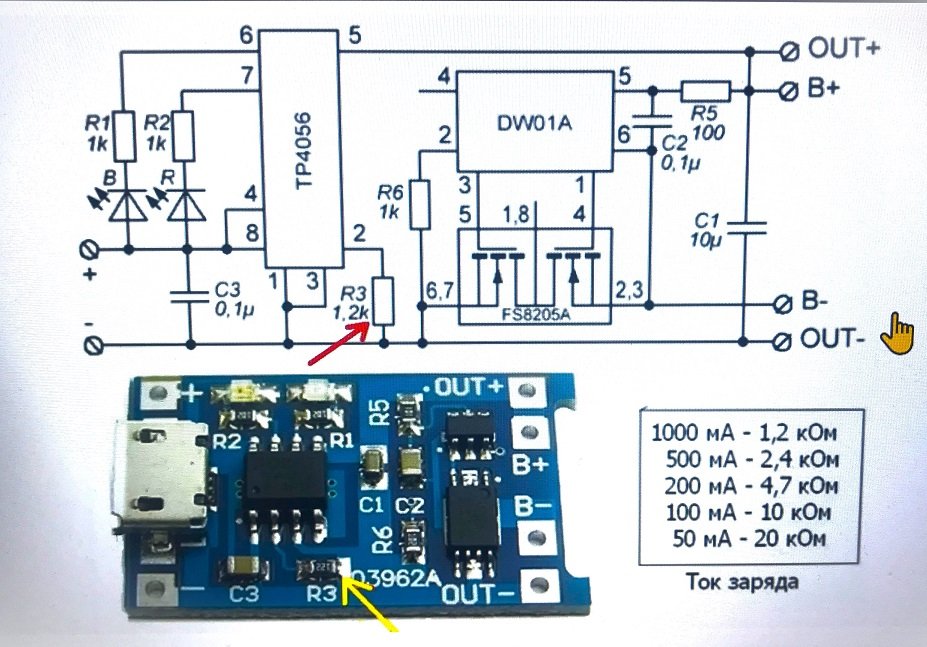

Блок зарядки LiIo/LiPo аккумуляторов на ИМС TP4056 и схемой контроля батареи имеет защиту от переразряда / перезаряда и перегрузки по току. Зарядка аккумулятора может осуществляться как от USB-С (или, например, microUSB), так и от внешнего источника питания (В ПОЗУ дополнительные контактные площадки «+5В» и «Общ.» использованы для подключения кулера М1 DC 5V).
Входное напряжение - +4,5В … +5,5 Вольта;
Напряжение полного заряда - + 4,2 Вольта;
Защита от перезаряда - +4,3 ± 0,05 Вольта;
Регулируемый ток зарядки – 0,1 … 1А;
Точность зарядки - 1,5 %;
Порог срабатывания защиты от переразряда - +2,4 ± 0,1 Вольта;
Защита от перегрузки и короткого замыкания – 3 Aмпера;
Диапазон рабочих температур от -10⁰С до +85⁰С;
Размер платы: 26 х 17 х 4,5 мм.
ИМС TP4056 - контроллер заряда Li-ion батареи – имеет аналоги 4056, 4056E, TP4056E и располагается в корпусе SOP8, имеющем 8 выводов.
Модуль зарядки LiIo/LiPo аккумуляторов на ИМС TP4056 имеет серьёзный недостаток: не допускает переполюсовки (неправильной полярности включения) – сгорает «на раз».
Введение дополнительной кнопки SB1 «Пуск» с парой переключающихся контактов показано красным цветом на рисунке 01А. Кнопка SB1 обычно бывает востребована после установочных манипуляций с GB1.
Основные характеристики блока А2
2). Блок А2 - это DC/DC – преобразователь с +3,3 … +5 Вольт до +5 Вольт.
Преобразователь DC/DC повышает входное напряжение и совместим с LiIo/LiPo аккумуляторами, имеющими рабочее напряжение 3,7 Вольта.
Ток нагрузки – 500 мА, не более (зависит от входного напряжения).
Коэффициент преобразования – до 96%.
Размер платы: 25 х 18 х 6 мм.
Артикул: 01721.
Основные характеристики блока А3

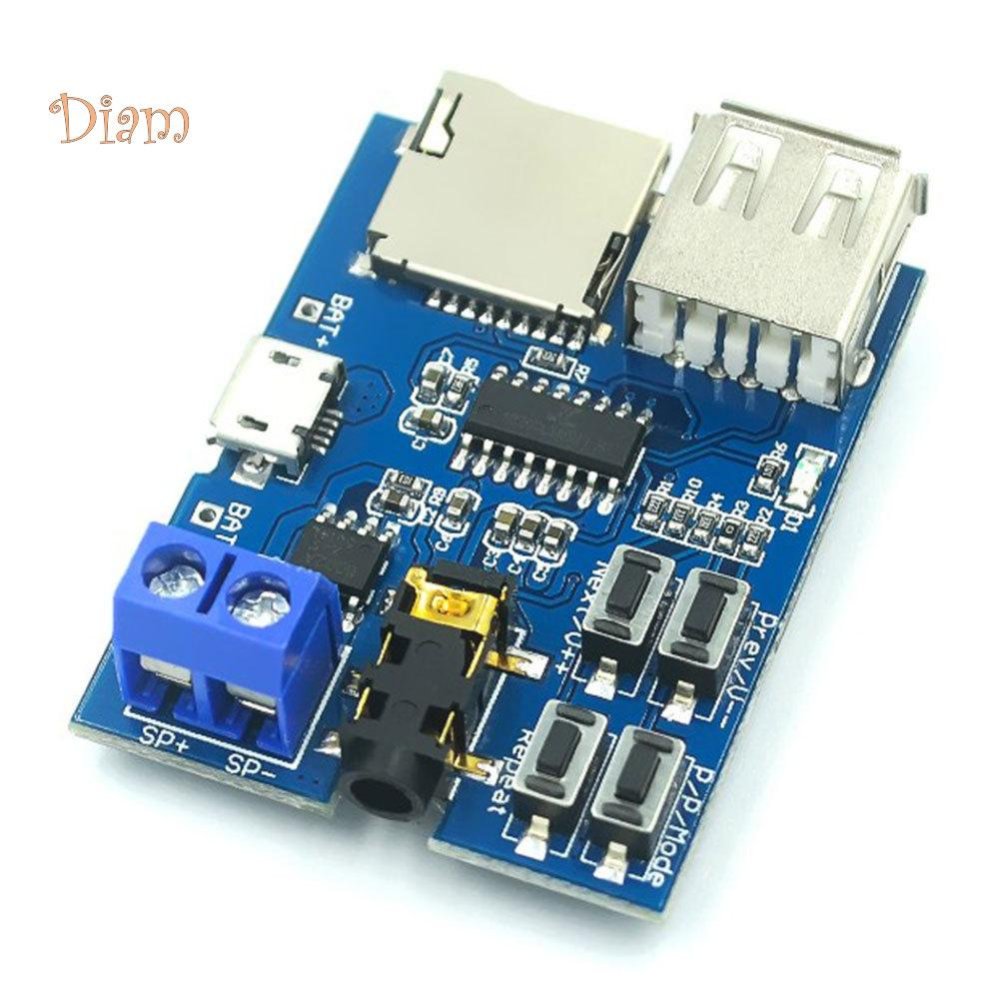

3). Блок А3 – это плеер МР3, поддерживающий TF-карты с объёмом памяти до 16 ГБ. Основу плеера производства КНР составляет ИМС с наименованием GPD2846A.
Плеер имеет монофонический выход УМЗЧ мощностью до 2 Ватт, собранный на ИМС 8002А, но он в ПОЗУ не задействован. Задействован линейный выход стереосигнала (с контактными площадками, обозначенными «L», «G», и «R»), который подключён к гнезду «ТЛФ». Для получения максимальной громкости воспроизведения рекомендуется использовать стерео гарнитуру фирмы «Genius», оснащённую стереотелефонами с импедансом 200 Ом, микрофоном и регулятором «Volume control» (Громкость).
4). Контейнер для аккумулятора GB1 типоразмера 18650.
Перечень элементов ПОЗУ
ПОЗУ состоит из:
- керамического (безындукционного) конденсатора фильтра импульсных помех С1;
- оксидного конденсатора фильтра постоянного тока С2;
- кабеля USB-A to USB-С, прилагаемого к ЗУ-БП с выходным напряжением U вых. = + 5 Вольт;
- цветомузыкального индикатора (ЦМИ), собранного из токоограничительного резистора R1 и светодиода HL1 - перелив RGBYWO (7 colors). При потребляемом токе от 2 до 10 мА, HL1 обеспечивает яркую цветовую картину вокруг плеера;
- одинарного тумблера SA1 типа MTS-103 или SMTS-103 на три положения: а) «Вкл с ЦМИ»; б) нейтральное положение «Выкл.»; в) «Вкл без ЦМИ»;
- одинарного тумблера SA2 «-/+» типа MTS-103 или SMTS-103 на три положения: а) «BACK, U-»; б) нейтральное положение; в) «NEXT, U+»
- головных стереотелефонов фирмы «Genius» с импедансом 200 Ом.
При использовании ГТ с импедансом менее 200 Ом громкость звука уменьшается. Минимально допустимое сопротивление ГТ составляет 18 х 2 Ома.
Стандартные параметры ИМС УЗЧ 8002A
Напряжение питания + 5 Вольт (+ 2 ... + 5 В). Выходная мощность - 1 Вт. Сопротивление нагрузки – 8 Ом. Входное напряжение - 1 Вольт. Входное сопротивление - 20 кОм. Диапазон воспроизводимых частот - 100 Гц ... 20 кГц ± 0,25 дБ.
Описание работы ПОЗУ
При включении питания тумблером SA1 в положение «С ЦМИ», напряжение +5 Вольт с выхода блока А2 поступает на плеер (блок А3) через замкнувшиеся контакты трёхпозиционного тумблера SA1 (см. рисунок 01Б) и развязывающий диод VD1. При этом на цепь HL1-R1 также поступает напряжение +5 Вольт. Резистор R1 ограничивает ток через светодиод HL1 и на HL1 наблюдается падение напряжения порядка 3,2 Вольта. Светодиод HL1 - перелив RGBYWO (7colors) обеспечивает яркую переливающуюся цветовую картину вокруг плеера.
На модуле плеера MP3 (на блоке А3) начинает мигать c частотой 0,5 Гц красный smd – светодиод D1 (см. рисунок 01Б) и через 0,5 … 1 секунды после включения ЗУ-БП в сеть начинается воспроизведение трека, записанного на TF-карту. Если TF-карта в слот блока А3 не установлена, то светодиод D1 будет светиться непрерывно. Вставлять и вынимать TF-карту желательно при выключенном питании. Однако 3 экспериментальных случая такого («горячего») вынимания и установки карты к поломке ПОЗУ не привели.
При включении питания тумблером SA1 в положение «Без ЦМИ», напряжение +5 Вольт с выхода блока А2 поступает на плеер (блок А3) через замкнувшиеся контакты трёхпозиционного тумблера SA1 (см. рисунок 01Б) минуя развязывающий диод VD1, на котором падает прямое напряжение порядка 0,5 … 0,7 Вольт. Поэтому в режиме «Без ЦМИ» плеер питается полным напряжением и сохраняет работоспособность при более глубоком разряде аккумулятора. (В обоих режимах аккумулятору ничего не грозит: недопустимо глубокий разряд GB1 исключается платой защиты - блоком А1 (см. рисунок 01А).
ПОЗУ может работать на внешний УМЗЧ в стерео режиме, на стерео ГТ. Гнездо «ТЛФ» расположено в корпусе ПОЗУ с таким расчётом, чтобы к ПОЗУ можно было подключить блютус - трансмиттер (см. рисунок 21).
Инструкция меломану по использованию ПОЗУ
Плеер воспроизводит музыкальные треки с расширением .mp3, записанные на TF-карту или microSDHS карту с объёмом памяти не более 16 ... 32 МБ.
Питание плеера - от встроенного литий-ионного аккумулятора типоразмера 18650 3,7В; 2000 мА/час. Пока аккумулятор заряжен, внутри корпуса ПОЗУ достаточно ярко светится красный SMD светодиод. Его свечение хорошо заметно через отверстия, предназначенные для вентилятора (кулера). Погасание светодиода сообщает пользователю, что требуется заряд аккумулятора.
Для заряда аккумулятора можно использовать любое ЗУ-БП (зарядное устройство - блок питания), имеющее выходное напряжение +5 Вольт и рассчитанное на ток не менее 200 мА. Подключение ЗУ-БП делается через стандартный кабель, имеющий на одном конце штекерный разъём типа USB-A, а на другом конце разъём типа USB-С (вставляемый в плеер). Обычно такие кабели идут в комплекте с ЗУ-БП.
При подключении зарядного устройства к ПОЗУ, интенсивность свечения красных светодиодов увеличивается (включается дополнительный светодиод) и одновременно начинает работать охлаждающий вентилятор. Время заряда аккумулятора зависит от его ёмкости и составляет несколько (3...6) часов.
Признаком окончания заряда служит выключение красных светодиодов и включение синего (кулер при этом продолжает работу). Свечение синего светодиода также хорошо видно через ряд вентиляционных отверстий.
Тщательно следить за моментом окончания заряда нет необходимости, так как автоматическое встроенное устройство отключает полностью заряженный аккумулятор от ЗУ-БП. Кроме того, аккумулятор, разряженный ниже порогового уровня (2,7 ... 2,8 Вольта) также автоматически отключается от нагрузки. Поэтому, без работы заряженный или разряженный аккумулятор может храниться до года. Однако, для поддержания гарантированной работоспособности аккумулятора, его рекомендуется заряжать хотя бы раз в полгода.
Дополнительная информация о ПОЗУ
1). Если плеером не пользоваться, то полностью заряженный аккумулятор разрядится приблизительно за 20-25 дней (так как внутри его постоянно светится красный светодиод, потребляющий дежурный ток 3 мА). Этот светодиод дополнительно информирует пользователя, что внутри корпуса плеера есть заряженный и готовый к работе аккумулятор.
Иногда, после установки нового аккумулятора красный светодиод автоматически не включается. Тогда для подключения нагрузки (LED и плеера) следует кратковременно нажать белую кнопку SB1, расположенную слева от тумблера SA2 «-/+».
2). Включённый плеер ПОЗУ постоянно воспроизводит один трек (особенность платы плеера). Для включения следующего или предыдущего трека, следует использовать тумблер SA2 «-/+».
3). Использование высококачественных ГТ (головных телефонов) ЗНАЧИТЕЛЬНО повышает качество звука.
4). При необходимости открыть корпус (чего многократно делать не рекомендуется: ухудшается плотность защёлкивания) крышку плеера следует отделить от корпуса, вставив (в один из двух боковых пазов) и слегка повернув небольшую отвёртку.
5). При зарядке аккумулятора ЗАПРЕЩАЕТСЯ загораживать вентиляционные отверстия (с обеих сторон корпуса). Нормальная работа кулера обеспечивается вертикальным расположением корпуса ПОЗУ, например, на столе или другой горизонтальной поверхности при комнатной (или более низкой) температуре.
Примечания
1). Функция (BACK / NEXT) переключателя SA2 «-/+» имеет смысл, только когда на TF-карту записано более одного трека. При этом перейти к следующему треку можно кратковременной (не более, чем на 0,3 секунды) установкой SA2 в правое положение, а к предыдущему треку - кратковременной (не более, чем на 0,3 секунды) установкой SA2 в левое положение.
2). Установки SA2 в крайние (левое или правое) положения более, чем на 0,3 секунды, будут приводить не к выбору (к смене) треков, а к регулировке громкости звука.
Настройка ПОЗУ
Собранный без ошибок и из исправных деталей ПОЗУ работоспособен при первом включении.
При необходимости, яркость свечения HL1 можно увеличить, уменьшив сопротивление резистора R1, доведя рабочий ток цепи HL1-R1 до 15 … 20 мА.
Детали ПОЗУ
В схеме ПОЗУ применён резистор R1 типа ОМЛТ, С2-23, С2 - 33 или ему подобные с разбросом номиналов до ± 20 % и мощностью рассеивания 0,125 Вт. Резистор R2 – низкоомный типа ОМЛТ, МЛТ, МТ, С2-26, С2-33 с мощностью рассеивания 0,5 … 2 Вт (в случае использования ВА1). Конденсатор С1 – керамический типа КМ; С2 – оксидный К50-35 (или зарубежный). Светодиод HL1 (D = 5,1 мм.) RGBYW0 - 7 цветов (3,0 … 3,4 В; 20 мА) может быть заменён аналогичным, взятым из светодиодной фигурки собачки «Мультицвет светодиода» производства КНР (упаковку см. на рисунках 10 и 11). Выносная головка динамическая BA1 может быть любой широкополосной, желательно мощностью от 3 Вт с импедансом от 4 Ом и более.

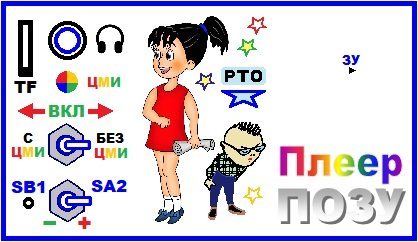

Для улучшения внешнего вида корпуса изготовлены 11 вариантов фальшпанелей, которые защищаются с помощью прозрачного скотча, имеющего ширину 50 мм и «приклеиваются» к передней стенке корпуса клеем ПВА. Рисунки фальшпанелей приводятся на рисунках 3А … 3Л:

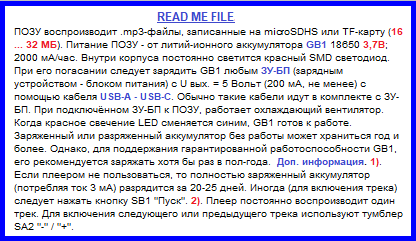

Для изучения ПОЗУ пользователем, из текста статьи выбраны наиболее важные сведения по эксплуатации изделия и распечатаны в файле «Read me - file» (см. рисунок 04). Эту инструкцию также «ламинируют» скотчем и вклеивают во внутреннюю сторону крышки. Из-за того, что к крышке крепится кулер М1, инструкция складывается пополам.
Конструктивные особенности
Миниатюрный модуль MP3 производства КНР не имеет ни одного крепёжного отверстия. Для его крепления в корпусе изделия используется угловая прямоугольность корпуса, боковой паз под TF-карту и стеклотекстолитовая прижимная планка, крепящаяся винтом М2,5 х 8. Модули А1 и А2 соединяются между собой пайкой. Модуль А1 крепится к корпусу зелёной скобкой, изготовленной из канцелярской скрепки диаметром 0,8 мм (её хорошо видно на рисунке 19). Модуль А2 крепится к корпусу стеклотекстолитовой прижимной планкой и двумя винтами М2,5 х 8.
«Ответственность» за крепление контейнера – держателя GB1 перенесена с центрального (готового) отверстия на два дополнительных отверстия (в которые вставлены 2 винта М2х4), смещённые в верхнюю (не боковую) часть контейнера. Это сделано для полного «утопления» аккумулятора GB1 в контейнер – держатель.
Некоторые особенности изготовления ПОЗУ
Рисунок 05.

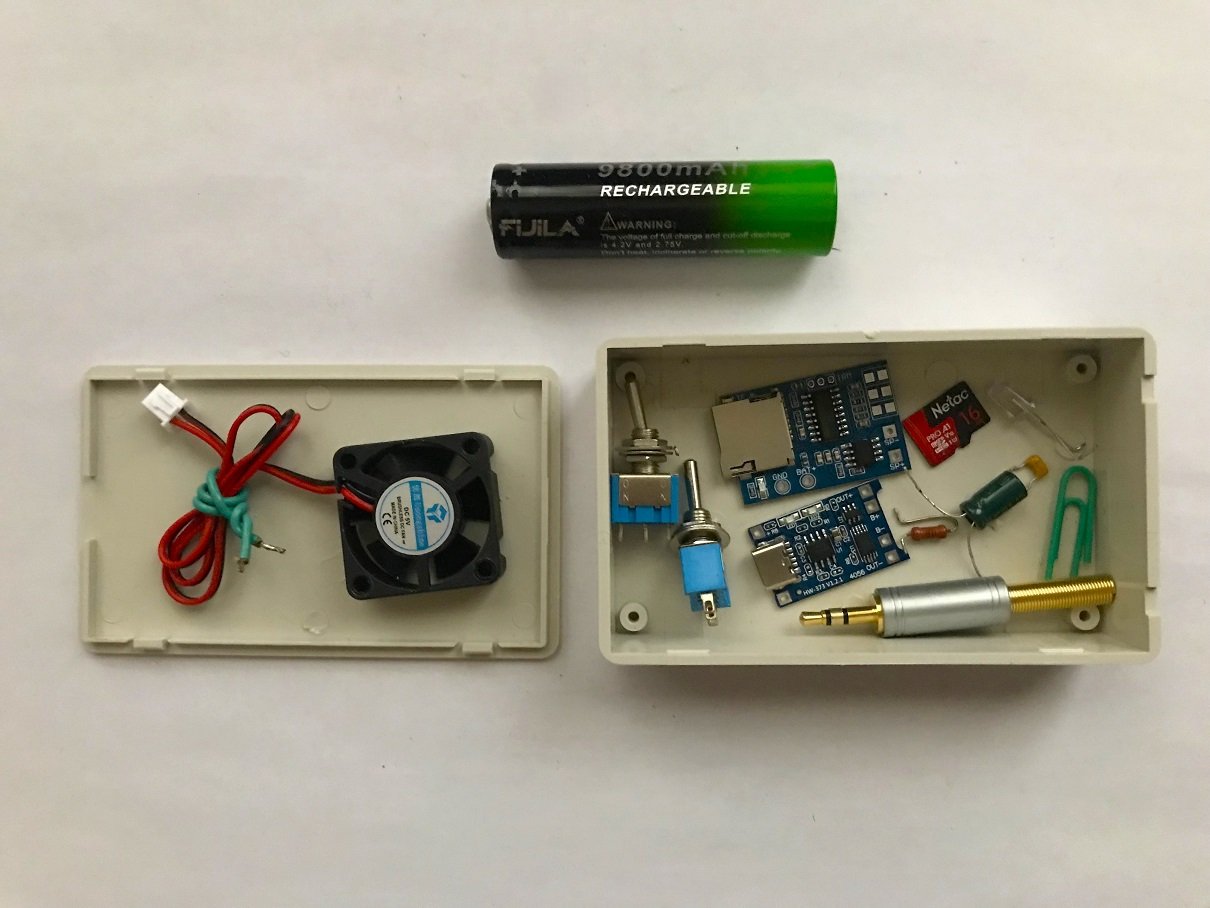

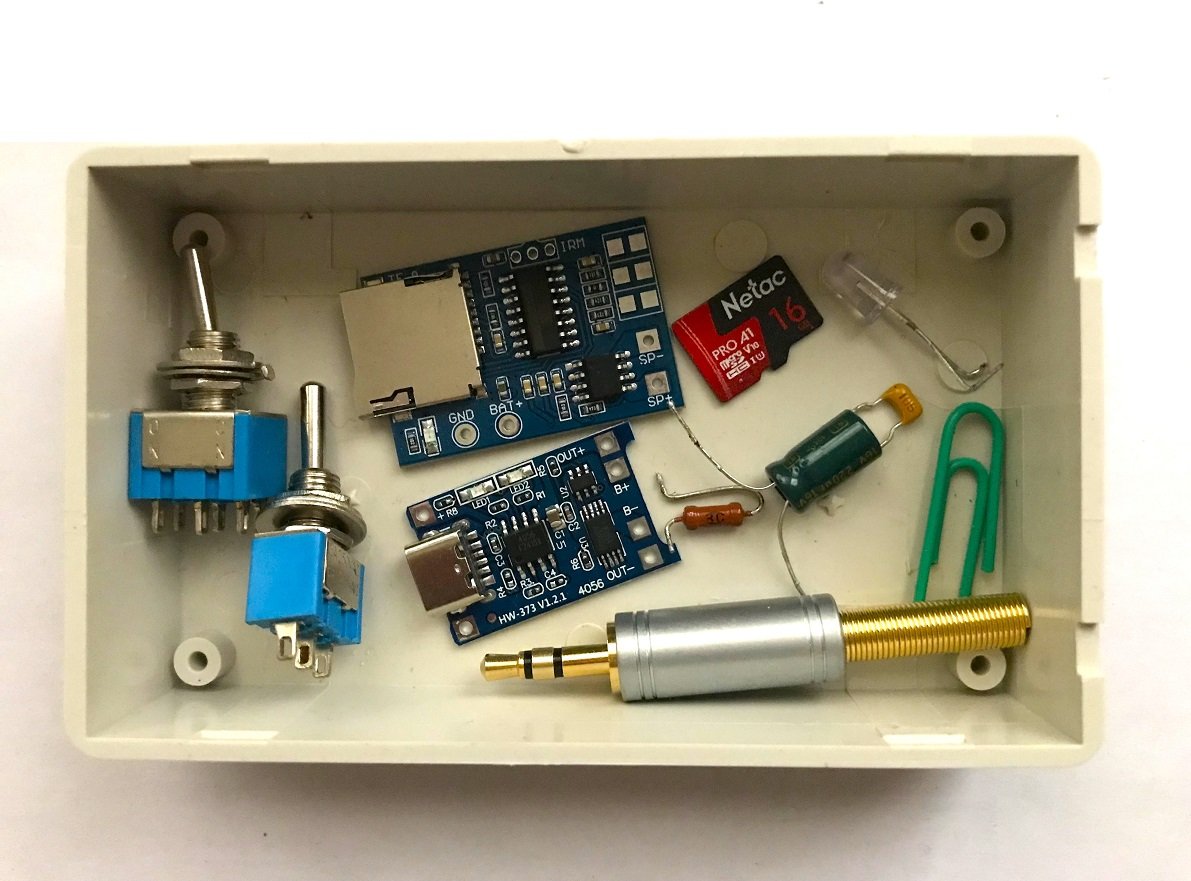

Для изготовления ПОЗУ потребуется стандартный пластиковый корпус (с толщиной стенок 2 мм) размерами 100 х 60 х 26 мм с захлопывающейся передней крышкой, 5-Вольтовый вентилятор размерами 30 х 30 х 10 мм, литий-ионный аккумулятор типоразмера 18650 3,7В; 2000 мА/час. И остальные детали, изображённые на рисунке 05. На фото отсутствует блок А2 и гнездо «Jack» 3,5 мм для подключения ГТ.
Рисунок 06. То же самое, но увеличено.
Рисунок 07.

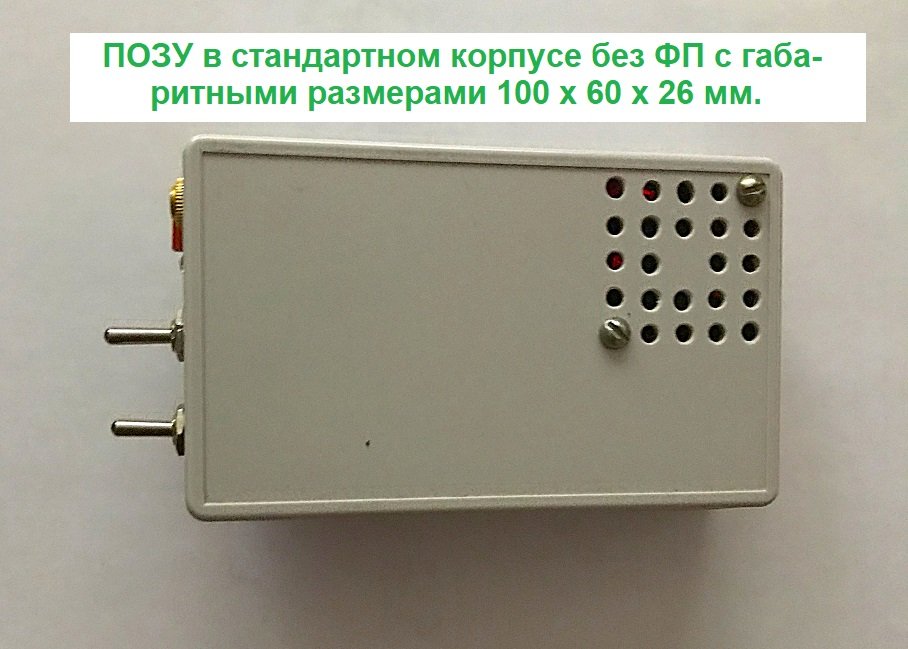

Корпус ПОЗУ без фальшпанели. Для увеличения количества «работающих» вентиляционных отверстий, кулер М1 крепится не четырьмя, а двумя винтами М3х16 с полукруглыми головками.
Рисунок 08.

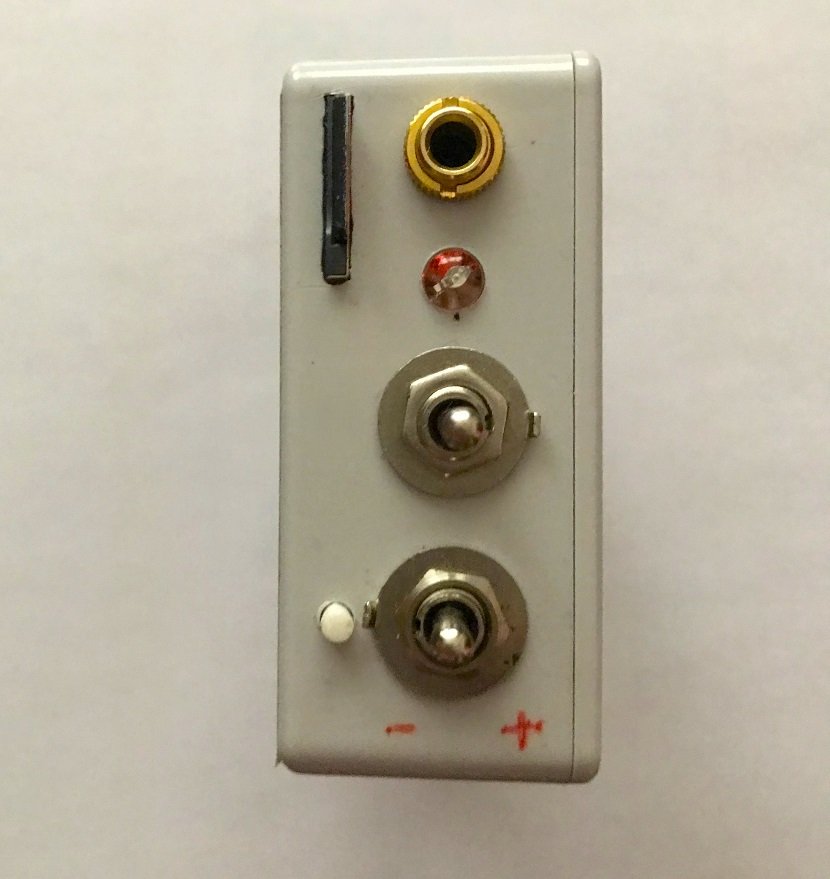

Вид на корпус ПОЗУ со стороны органов управления (подписанные органы управления смотрите на ФП №1 – рисунок 03А).
Рисунок 09.

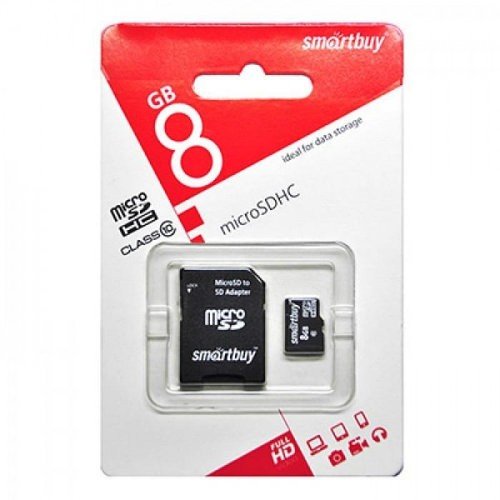

С такими microSDHC (на рисунке 09 - справа) или подобными TF-картами будет работать ПОЗУ. Объём памяти карты может быть от минимального, производимого промышленностью, до 16 … 32 ГБ.
Рисунки 10 и 11.

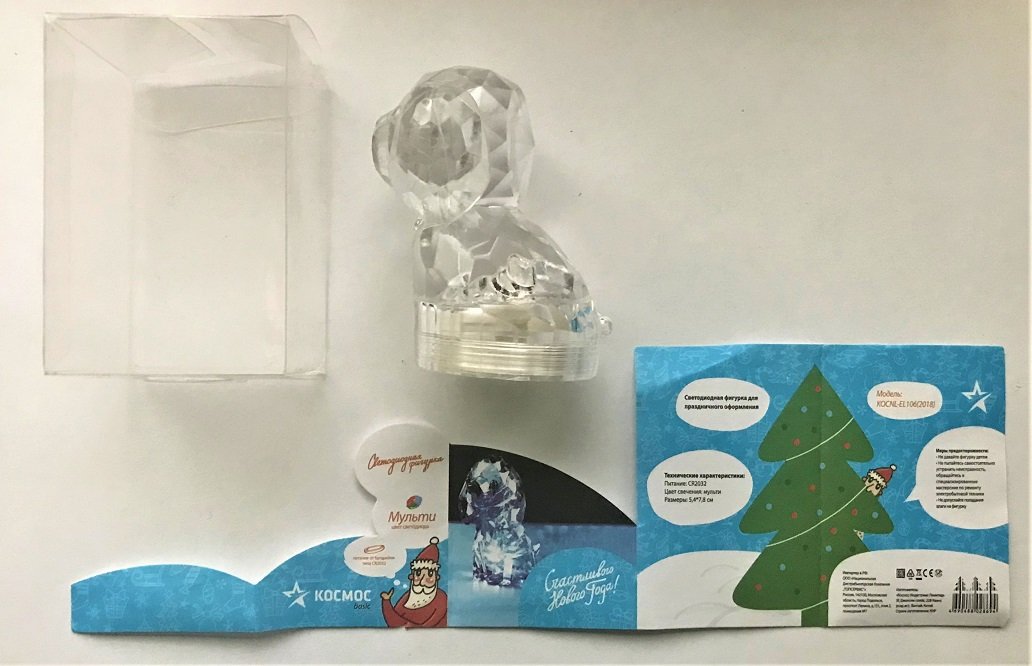

Здесь изображены развёрнутые листы этикеток от упаковки изделия КНР, из которого можно извлечь светодиод для установки в позицию HL1.
Светодиод HL1 (D = 5,1 мм.) RGBYW0 - 7 цветов (3,0 … 3,4 В; 20 мА) может быть заменён аналогичным, взятым из светодиодной фигурки собачки «Мультицвет светодиода» производства КНР 2018 года.
Рисунок 12.

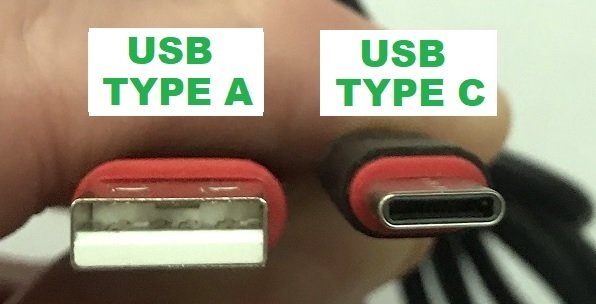

Кабель, соединяющий ЗУ-БП с плеером ПОЗУ, c одной стороны имеет штекер «USB TYPE A», а c другой стороны «USB TYPE С».
Рисунок 13.

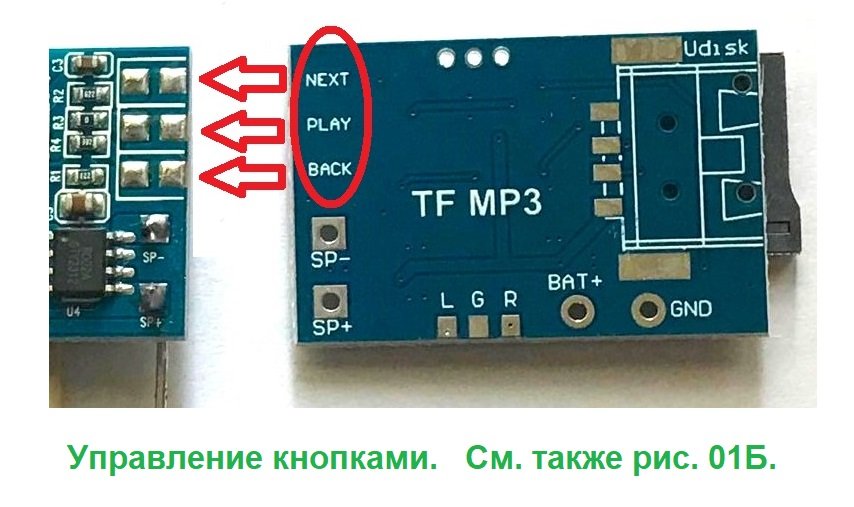

Назначение кнопок, управляющих модулем А3, можно прочитать на подобной плате, являющейся модификацией MP3 – плеера.

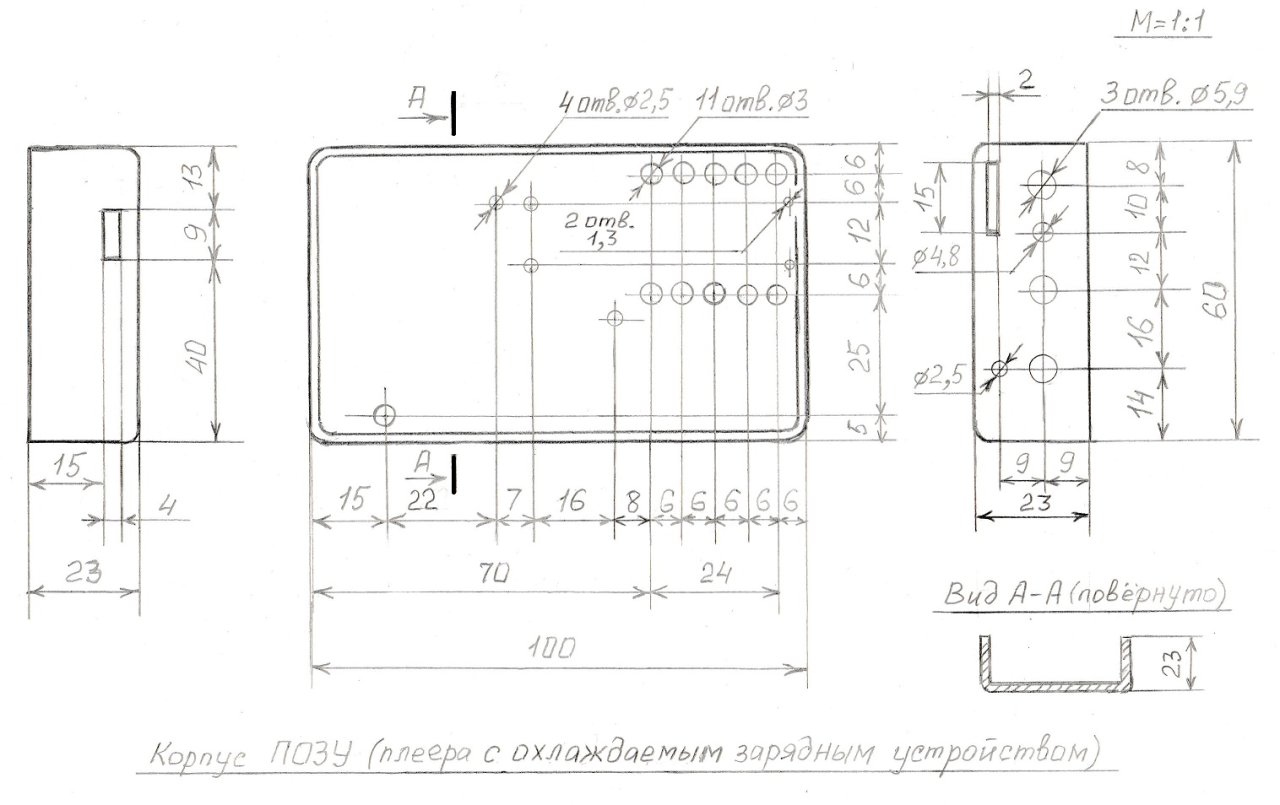

Рисунок 14. Эскиз сверления отверстий в корпусе ПОЗУ.
Рисунок 15.

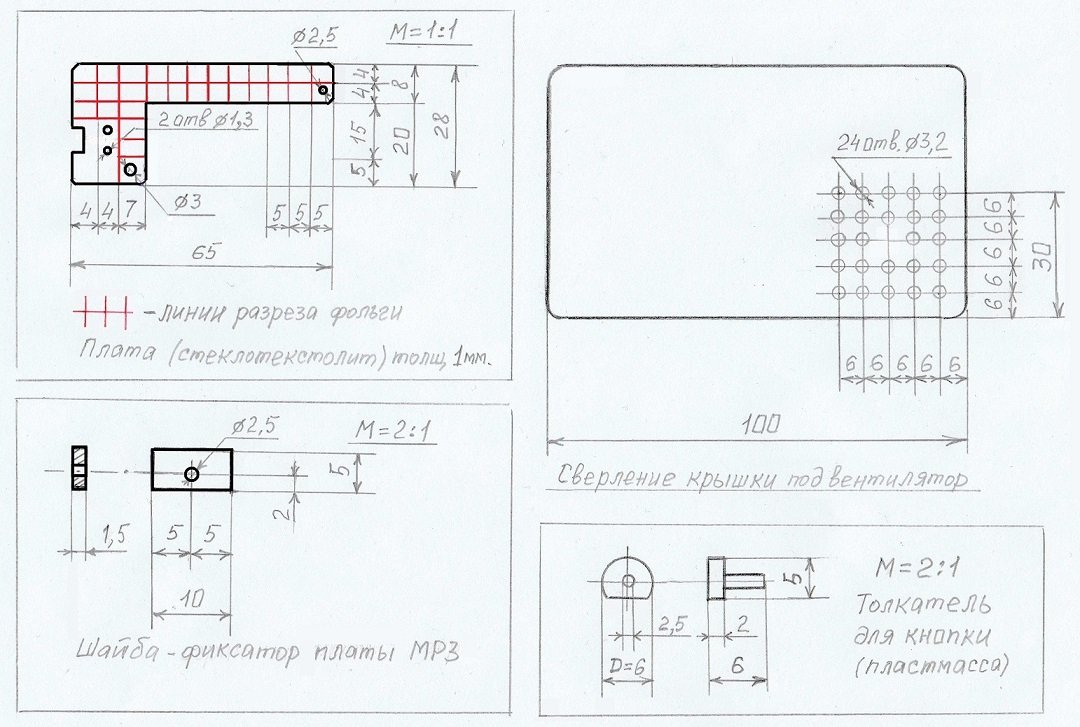

Эскизы трёх самодельных деталей и эскиз сверловки передней крышки корпуса для установки кулера М1. На рисунке 15 красным цветом показаны линии разреза медной фольги на плате, предназначенной для установки элементов SB1, R1 и для подпайки двух удлинённых выводов HL1.
Рисунок 16.

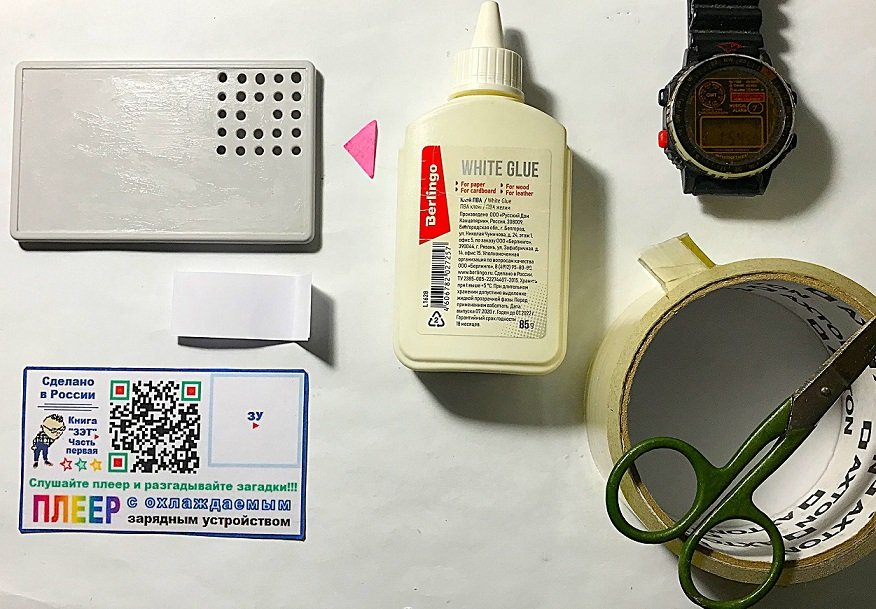

При приклеивании рисунка ФП к передней крышке корпуса, клеем ПВА смазывают только пластмассовую крышку. Когда слой клея подсохнет, на крышку накладывают рисунок ФП, слегка зашкуренный шкуркой-нулёвкой с обратной стороны. Сильно «шкурить» нельзя. Смазывать клеем рисунок ФП – также нельзя: некоторые типы тонеров (чернил картриджей от принтера) изменяют свой цвет под воздействием клея и рисунок ФП становится неприглядным и размытым.

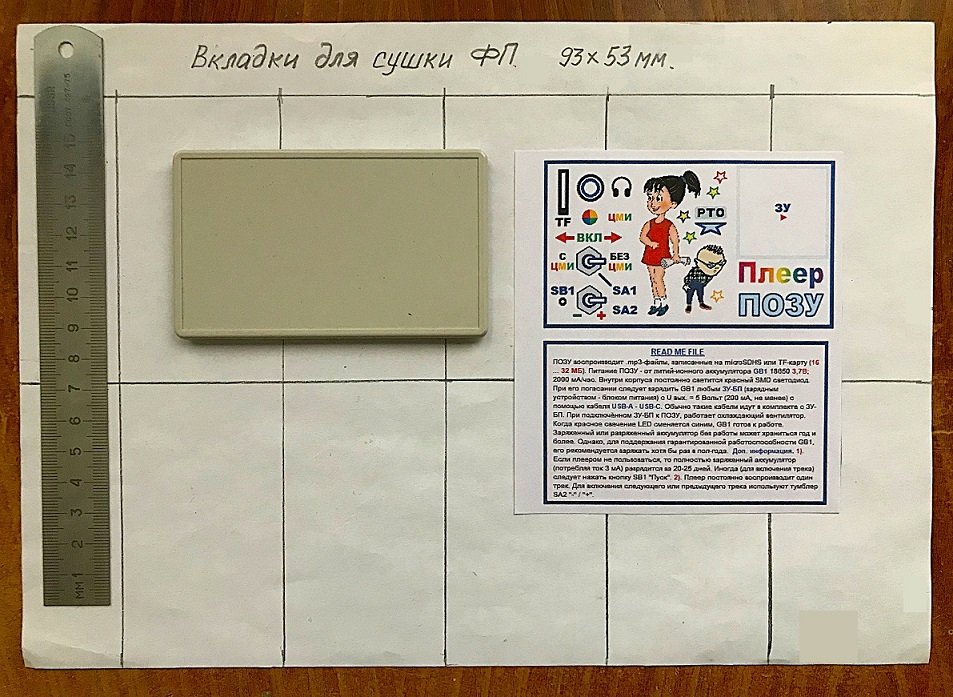

Рисунок 17.
Перед приклеиванием рисунка ФП к передней крышке корпуса, из листа А4 следует нарезать несколько вкладок размером 93 х 53 мм для сушки ФП. Эти вкладки обеспечат плотное прижимание ФП к поверхности передней крышки с помощью любого ровного грузила (пресса). Инструкция «READ ME FILE» приклеивается к внутренней стороне крышки в сложенном виде.
Рисунок 18.

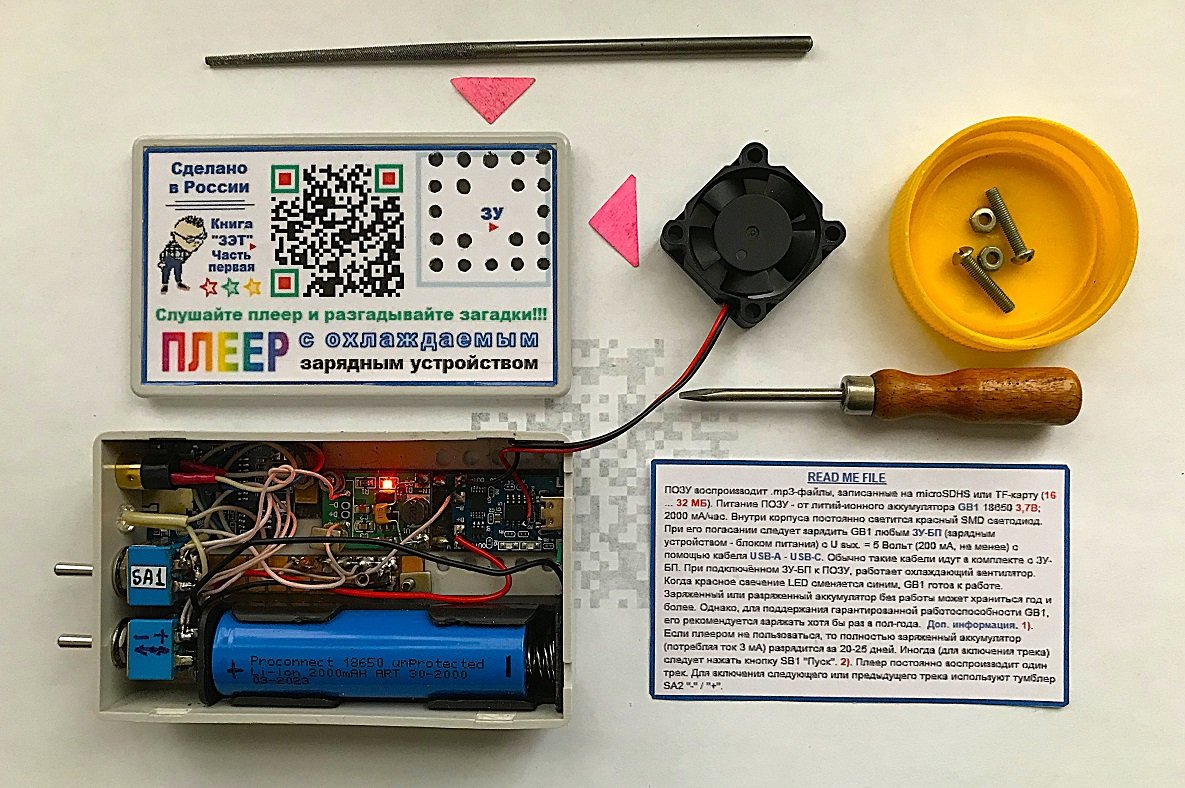

Почти готово. Осталось прикрепить кулер к крышке, обклеенной рисунком фальшпанели.
Рисунок 19.

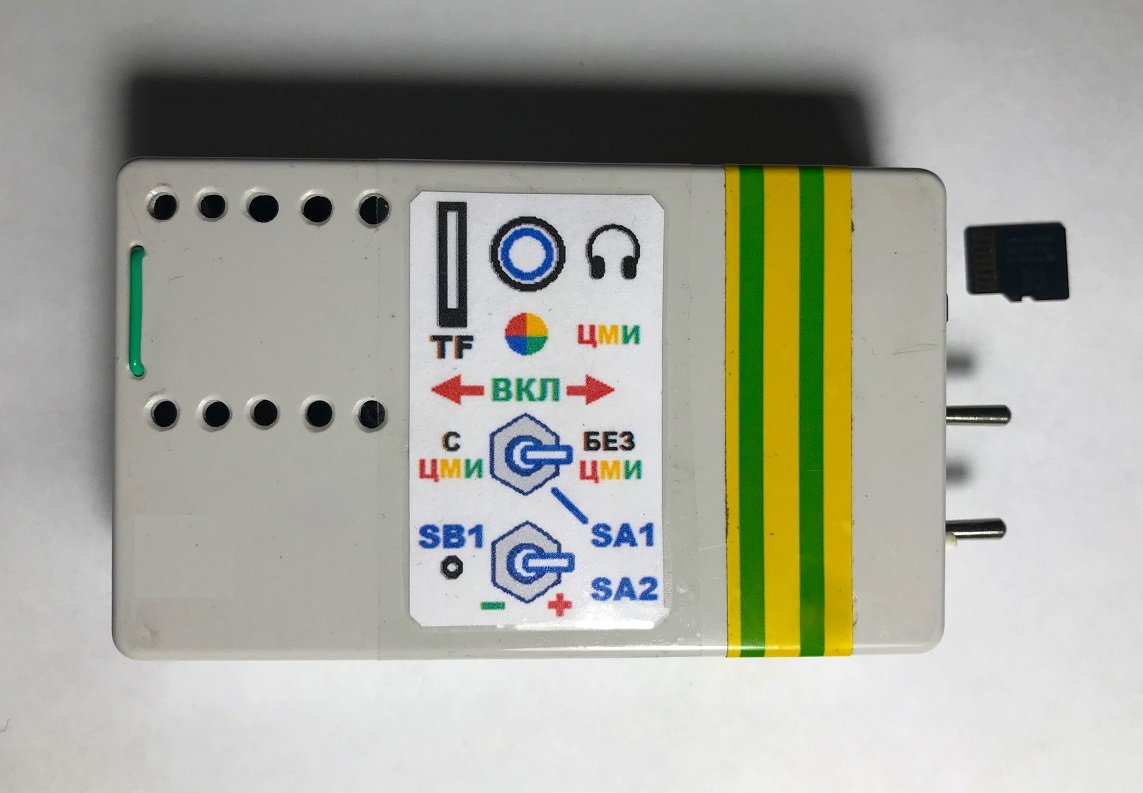

Большинство головок потайных винтов, видных на задней стенке корпуса, закамуфлированы с помощью части рисунка ФП №1, приклеенной к корпусу отрезком прозрачного скотча, имеющего ширину 48 … 50 мм. Ещё одна головка винта спрятана под полоской жёлто-зелёной изоленты.
Рисунок 20.

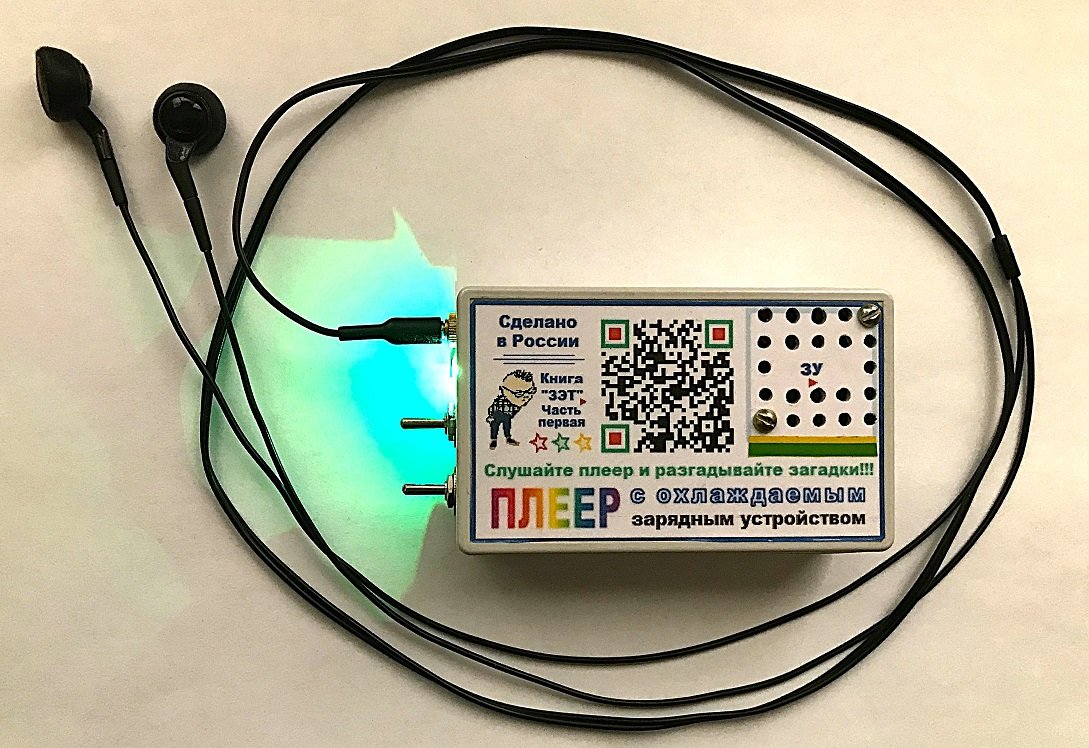

ПОЗУ работает на ГТ. Тумблер SA1 установлен в положение «С ЦМИ» (с цветомузыкальным индикатором). Яркость свечения HL1 - весьма удовлетворительная.
Рисунок 21.

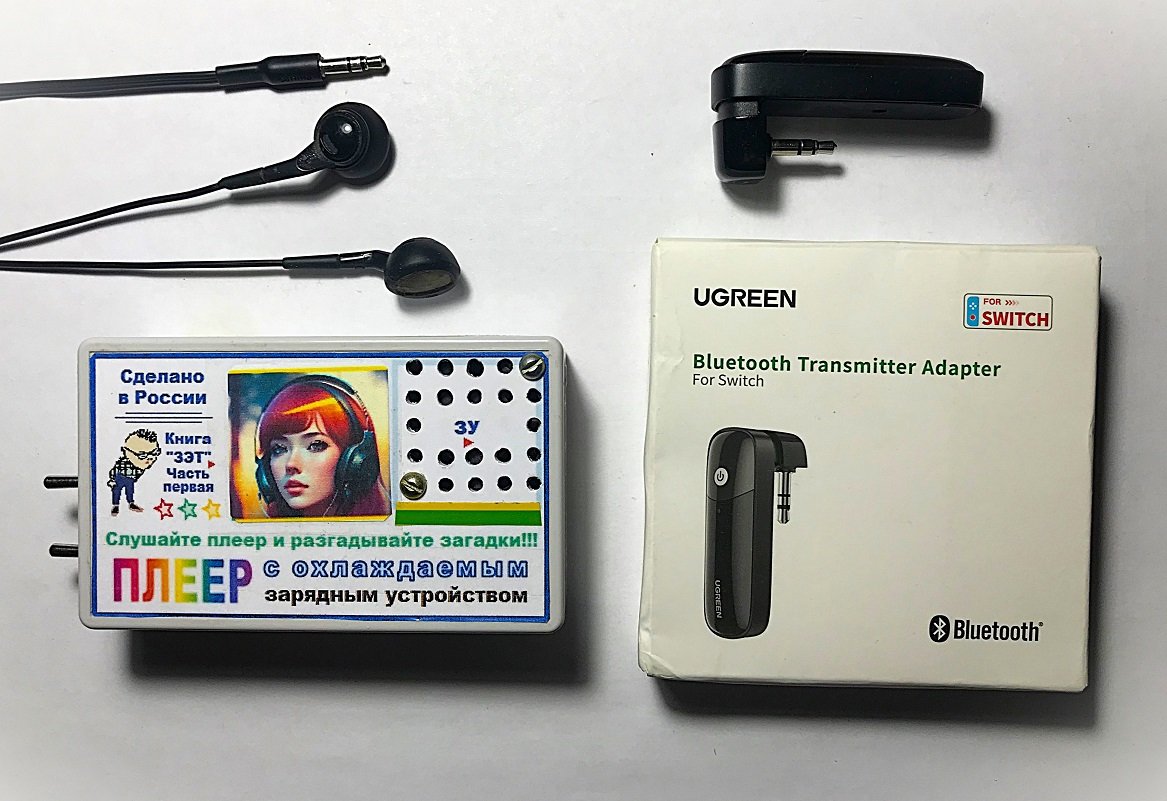

Конструкция ПОЗУ предусматривает возможность подключения к гнезду «ТЛФ.» блютус трансмиттера. Желающим можно ознакомиться и приобрести bt-трансмиттер "UGREEN Адаптер передатчика Bluetooth CM324 для коммутатора" - Bluetooth Transmitter Adapter For Switch Model: CM324 | P/N: 80189 User Manual).
Кроме того, можно посмотреть о данном устройстве видео - длительностью 11 минут и 38 секунд.
Дальность связи, обеспечиваемая данным блютус трансмиттером (при работе с ПОЗУ) на беспроводные блютус – наушники типа T450BT (даже через одну железобетонную стену), составляет не менее 10 метров.
Вставлять и вынимать трансмиттер из гнезда «ТЛФ.» плеера следует осторожно, чтобы случайно сломать близко расположенную выступающую TF-карту!
Рисунок 22.

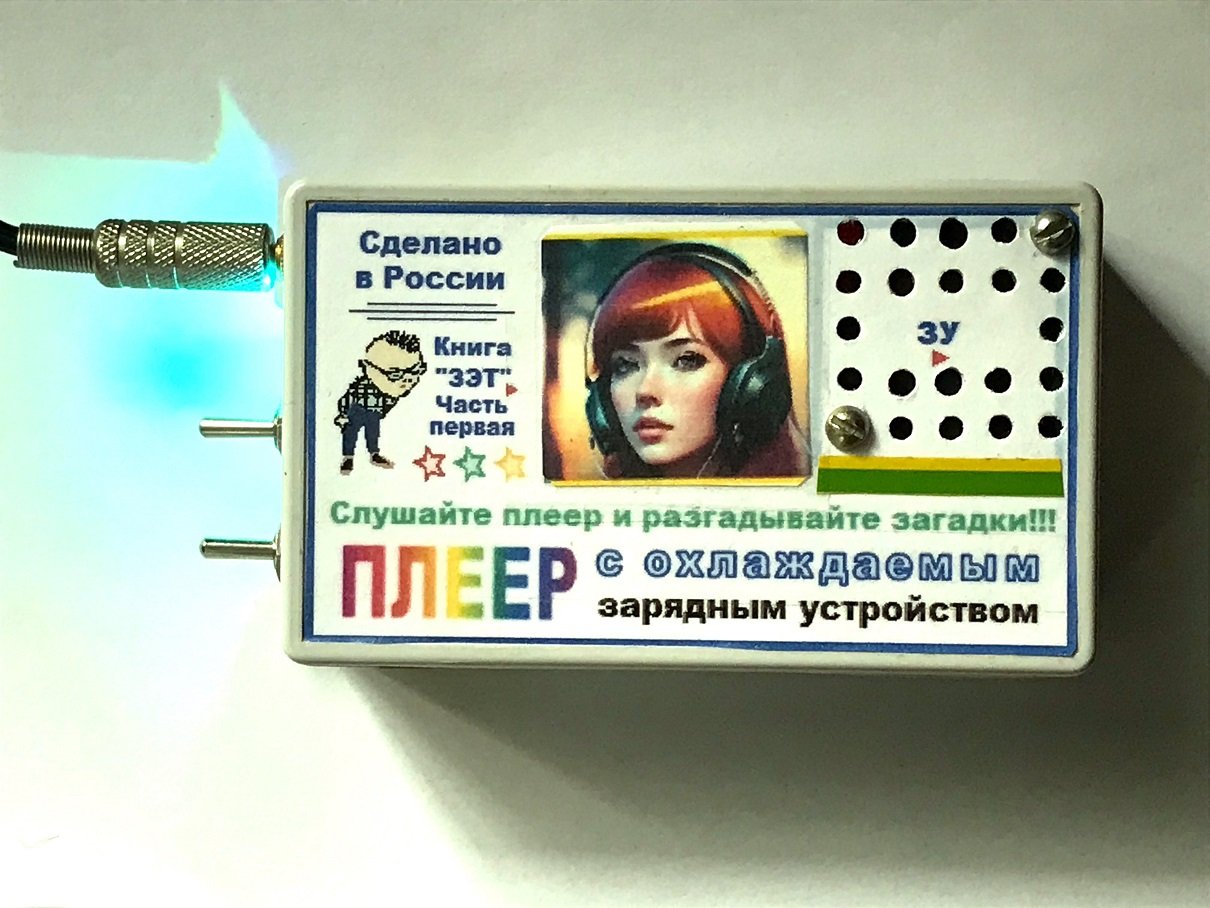

ПОЗУ с включённым ЦМИ работает на стерео УМЗЧ. Качество звука хорошее (наблюдаются едва заметные шумы).
Рисунок 23.

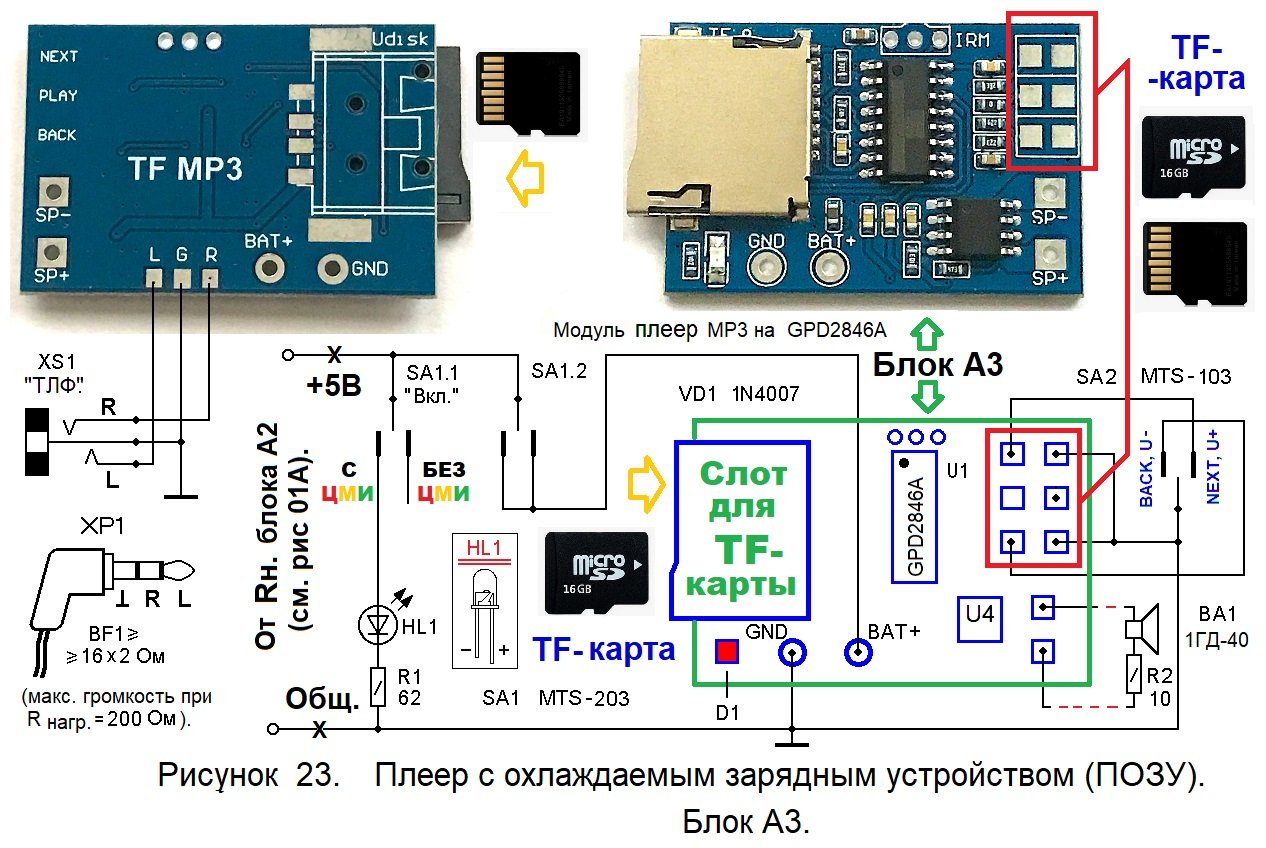

Если для тумблера SA1 «ВКЛ.» применить не одинарный, а сдвоенный тумблер (MTS-203) на 3 положения, то схема ПОЗУ примет вид, изображённый на рисунке 23. При этом развязывающий диод VD1 (см. рисунок 01Б) можно исключить и убрать потерю 0,7 Вольта для питания блока А3 (плеера)!
Рисунки 24 и 25.

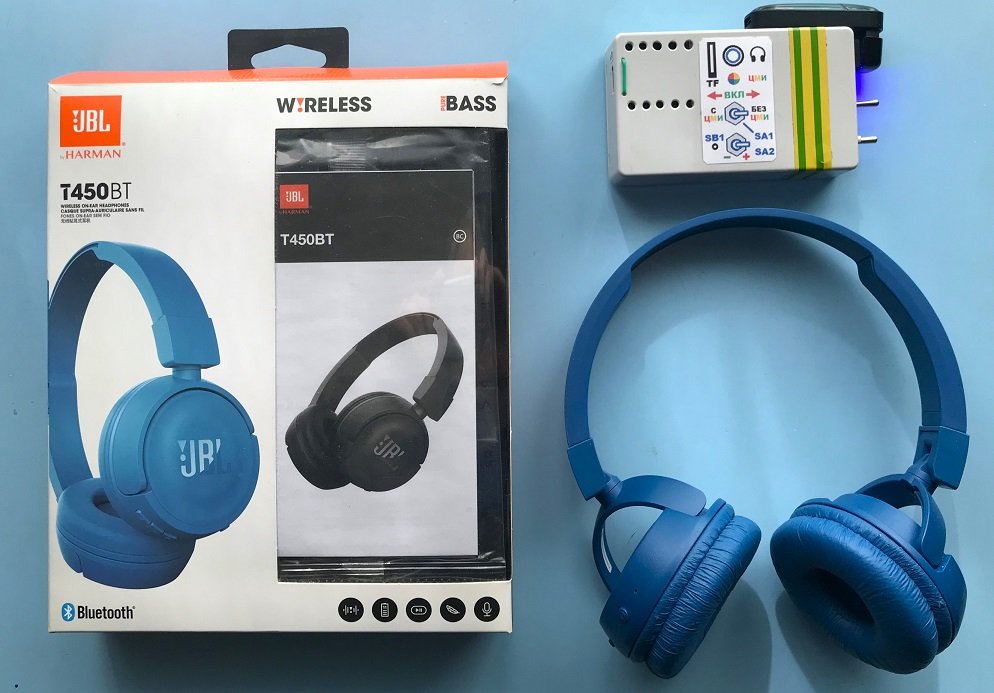

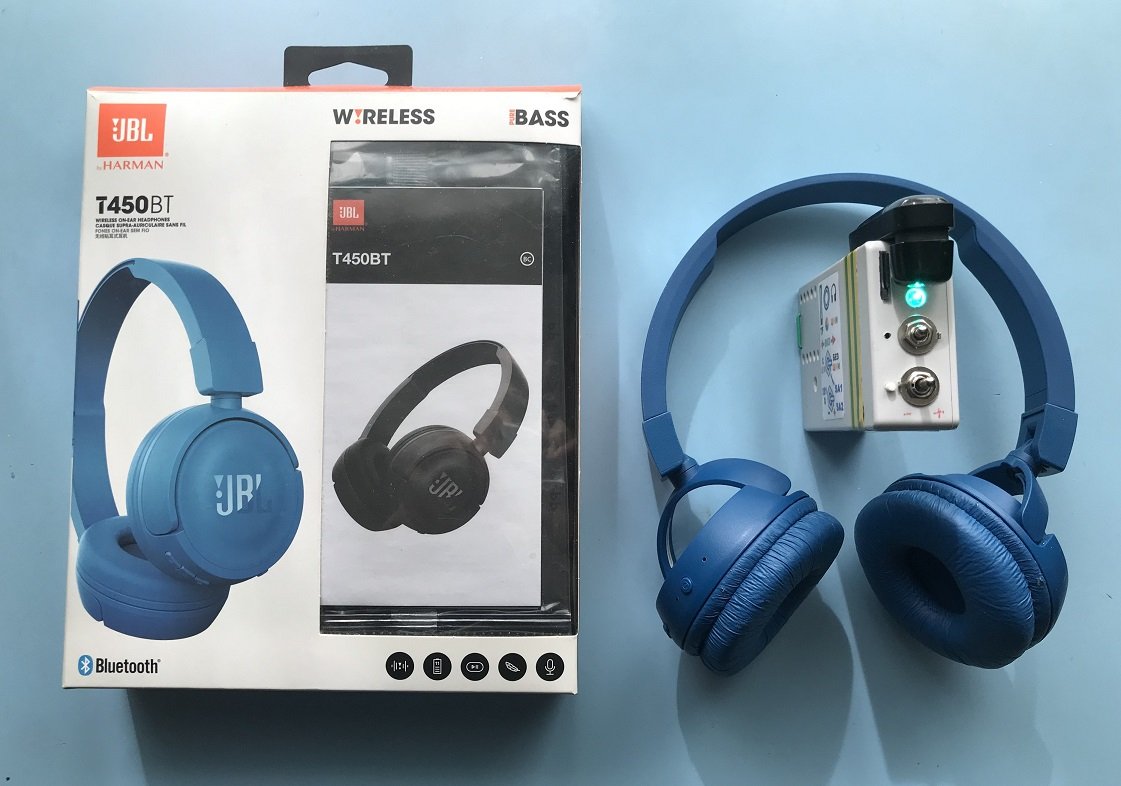

Комплект ПОЗУ + Bluetooth Transmitter Adapter CM324 дают возможность слушать качественные стерео треки на беспроводные блютус – наушники типа T450BT (супер бас!).
Подобные можно приобрести на сайте Алиэкспресс за 2690,44 рублей или, например, на сайте интернет магазина Озон не дорогие наушники беспроводные с микрофоном JBL Tune T510BT (всего за 502 рубля) со средним качеством звука.
Перевод английских слов для работы с ПОЗУ:
1). «SD CARD» [ˈes dɪ ˈkɑːd] - SD-КАРТА (TF- карта).
2). «NEXT» / «BACK» - следующий / назад (предыдущий). Команды выполняются краткими (до 0,3 секунды) установками тумблера SA1 влево или вправо (соответственно) с последующим возвращением тумблера в нейтральное положение. Причём эти команды выполняются только если на TF-карту записано два и более треков.
3). «Repeat» (повтор) - режим работы, когда воспроизводится только один постоянно повторяющийся трек (В ПОЗУ выполняется по умолчанию).
4). GND – общий провод.
Информация любителям усовершенствований
1). В корпусе ПОЗУ маловато свободного места. Тем не менее ПОЗУ можно оснастить гнездом для подключения динамика или внешней АС (акустической системы). В этом случае светодиод HL1 с боковой левой стенки корпуса перемещается в самый центр верхней стенки корпуса. А на его прежнее место ставится гнездо для динамика или АС.
2). Для экономии ёмкости аккумулятора, красный smd-светодиод D1, (под слотом TF-карты), можно отключить. Для этого достаточно удалить smd-резистор, который на модуле А3 расположен в самом углу (слева от D1).
3). К задней стенке корпуса ПОЗУ можно прикрепить плоскую (фиксирующую плеер в кармане пользователя) прищепку. Вместо прищепки можно использовать, например, зажим для бумаг фирмы «STAFF» (артикул 225156) шириной 19 мм, не менее.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье ПОЗУ. Первая часть гуманитарного блока – пять авторских загадок.
Загадка №1
Бывает гетинаксовой, но не шайба. Бывает макетной, но не архитектурная модель. Бывает печатной, но не книга. Бывает двусторонней, но не уличное движение. А если оказались в маршрутке, то её можно передать водителю.
Может быть, вам в большей степени по душе загадка, имеющая стихотворную форму? Новомодное слово «девайс» из загадки №2 обозначает - самостоятельный прибор, способный выполнять свои задачи без подключения к дополнительным приспособлениям. Если этой подсказки недостаточно, то прочитайте ещё одну.
Подсказка.
Загадка №2
Оазис компонентам, отверстий в ней не счесть.
А сколько там дорожек! Площадки тоже есть.
Контактные разъёмы к ней быстро припаяй
И что-то для девайса скорее получай.
Третья загадка является немногословной, и содержит эпитет, являющийся наречием. А в сочетании с предыдущими загадками оказывается совсем не трудной.
Загадка №3
Её разработка по схеме проста,
для всех компонентов найдутся места.
Сверли её нежно - тонким сверлом,
а покрытие флюсом оставь на потом.
Загадка № 4 более длинная и даёт довольно точное описание загаданного предмета. Нельзя не угадать ответ. Косые линии ( / ) в тексте загадки подсказывают, где нужно делать паузу, чтобы загадка обрела стихотворную форму.
Загадка №4
Держатель она компонентов
с учётом всех схемных моментов.
Из меди дорожки, контакты,
паяльные маски, площадки.
Сверли ты её со сноровкой,
в конце нанеси маркировку.
И, наконец, последняя пятая загадка, которая содержит требование по технике безопасности и важный технологический совет. Соблюдайте ТБ и разгадывайте загадку.
Загадка №5
По схеме её на ПК развели.
Дорожки, площадки – смотри, не смотри.
Сверли её в маске, и пыль не вдыхай!
Да пастой паяльной в конце покрывай!
Вторая часть гуманитарного блока – ребус ПОЗУ №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 26). И ещё одна подсказка: в ответе к ребусу два слова и печатный пробел между словами - всего 14 знаков (включая печатный пробел).
Полный ответ к ребусу ПОЗУ №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «POZU_4work». Подсказка: ответ вписывается с большой буквы. Если ответ окажется правильным, файл откроется, и вы получите комплект фотографий и чертежей для изготовления ПОЗУ.
Zip-архив файла «POZU_4work» (1,71 МБ) можно скачать здесь:
Желающим более подробно познакомиться с TF-картой, рекомендуем посетить сайт «Aiseesoft» с размещённой на нём информацией «Узнайте всё о том, что такое TF-карта и как её использовать».
Примечание
В статье ПОЗУ использованы: авторский ребус ПОЗУ №1 и 5 авторских загадок. ЗЭТ (Загадки электронной тематики) №№ 337А, 649, 651, 650, 652.
Внимание!
Посмотреть подборку из 36 лучших авторских проверенных поделок, опубликованных на сайте «У самоделкина», можно воспользовавшись QR-кодом.
На Я.Диске откроется файл word «ЛППР2». В нём 36 подписанных QR-кодов и сносок на эти статьи. Сноску заинтересовавшей вас статьи следует скопировать и вставить, например, на Яндекс - браузере в строку «Поиск». Первые 12 из 36 QR-кодов представлены на рисунке 27:
Рисунок 27.
