    Делаем ночник на базе мультивибратора


    Красивый ночник может стать не только источником искусственного освещения в темное время дня, но и оригинальным декоративным элементом. На рынке предлагается огромное количество самых разных ночников, которые имеют разнообразные формы, световые решения и прочее. Однако действительно эксклюзивную вещь можно создать исключительно собственноручно, что мы и сделаем прямо сейчас.


    Как можно изготовить ночник на базе мультивибратора, вы можете также узнать просмотрев видео, вслед за которым мы сделаем текстовый обзор

    [media=https://www.youtube.com/watch?v=BGVbJJJi0lw]


    Что же нам понадобится:

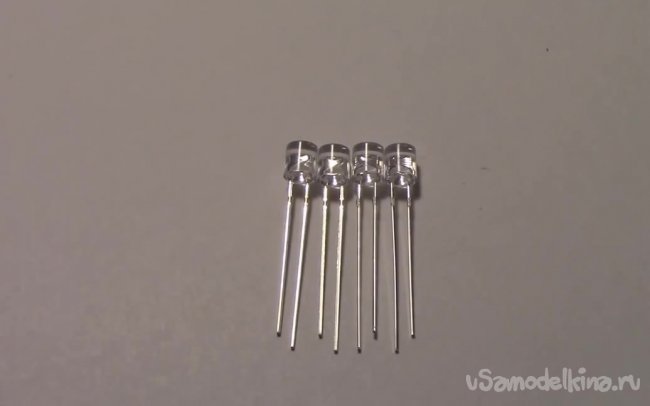

    - 4 светодиода (автор использует два зеленых и два синих)

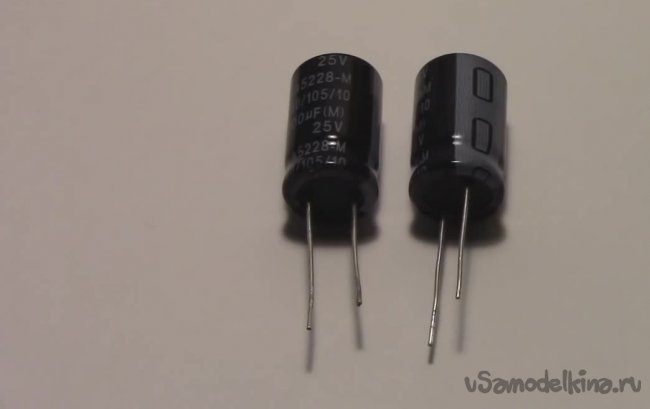

    - 2 конденсатора емкостью 2200 мФ на 25 в;
    - разъем для блока питания;
    - 2 транзистора КТ-972А;

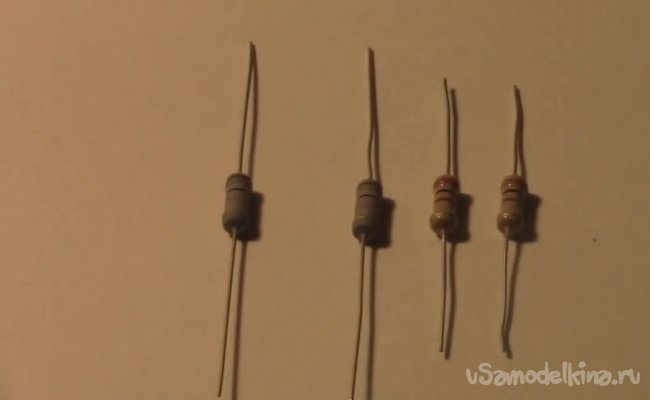

    - 2 резистора на 10 кОм мощностью в 1 ватт;
    - 2 резистора на 200 Ом мощностью в 1 ватт;

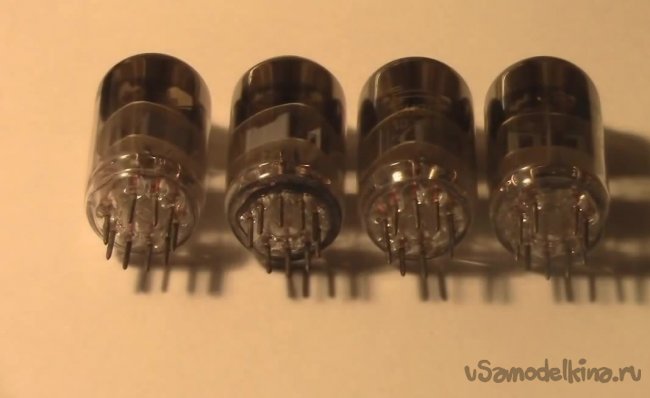

    - 4 радиолампы;

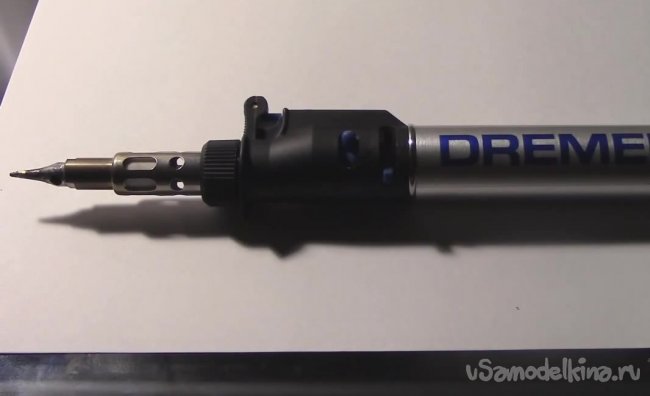

    - паяльник;
    - блок питания от 6 до 12 в;
    - печатная плата.

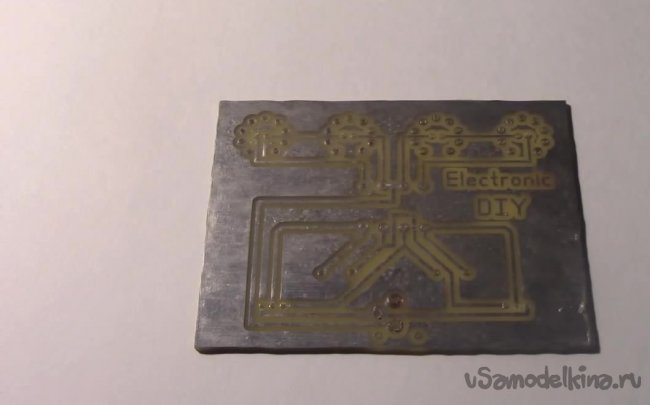

    Первым делом нужно изготовить печатную плату, схему которой автор самоделки дает в описании видеоролика. Как можно собственноручно изготовить печатную плату, вы можете узнать из предыдущих материалов.

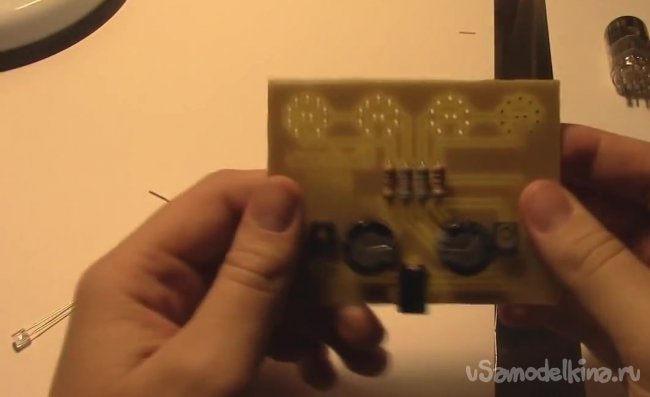

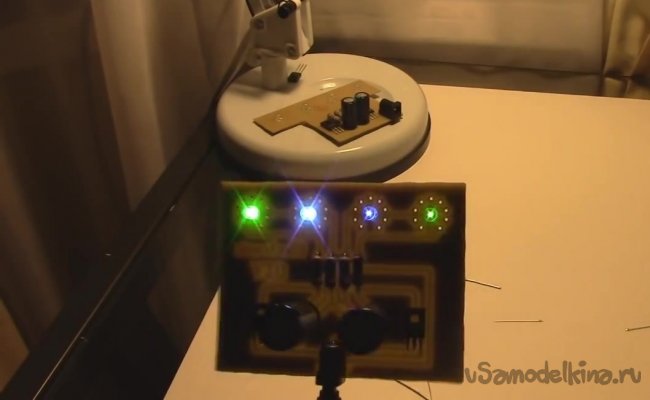

    Теперь можно приступить к сборке. С этим проблем не возникнет, так как автор постарался создать крайне простую схему платы. Что именно у вас должно получиться, вы можете увидеть в изображении ниже.

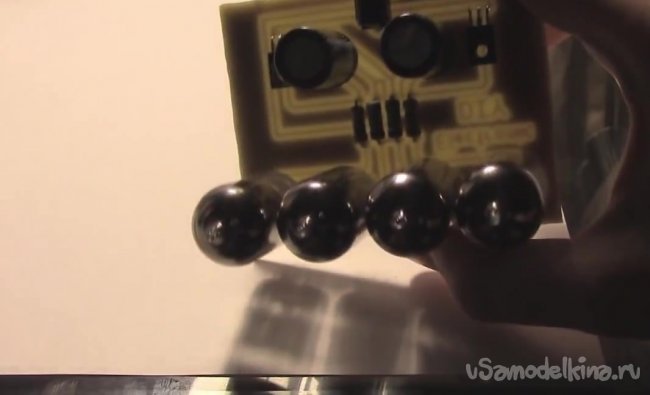

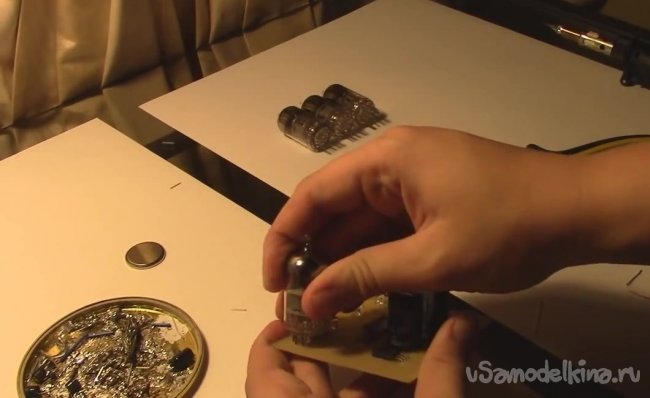

    При выборе радиоламп не следует особо заморачиваться, поскольку они будут выполнять декоративную роль, создавая имитацию винтажности. Когда все составляющие подключены к плате, можно приступать к установке радиоламп.

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Делаем светящийся логотип с подсветкой

    Самодельный ночник (радужная звезда) своими руками

    7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.5 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    1 комментарий
    SkyBark
    Интересно применение радиоламп в качестве рассеивателей. :о)
    Но вот по схеме и конструкции....
    Совершенно излишня мощность резисторов в 1 ватт, равно как и транзисторов КТ972! Достаточно "малышей" КТ315 и резисторов 0.125 Вт.
    Кстати, номиналы электролитов на схеме и в описании не совпадают. Ляп не смертельный, но ляп.
    Что до величин ёмкости и базовых резисторов - то будет наблюдаться как раз весьма полезный для ночника эффект - неполного и неторопливого погасания-зажигания светодиодов.
    А вот номиналы ограничительных резисторов в цепях коллекторов зависят от питающего напряжения. Вкругле запоминаем так: 5 В => 300..470 Ом, 9 В => 820..1000 Ом, 12 В => 1.2..1.5 кОм (для современных, достаточно ярких).
