Честно скажу, если бы хоть немного в этом понимал, не лез к вам с глупыми вопросами. Знаю лишь что в розетке 50 герц

В конторе было (лет 15 назад) попросили быстро сделать ШИМ модуль на PIC16F684. Типа это дубовый надежный контроллер, как им обьяснили. И шустрый. А я давно тяготел к ATMELу. Ну ладно, сделал на PIC684 по их ТЗ. У меня на макете работает, на установке (где импульсы шпарят для 12квт) сбоит. Переделали в примитив с малым кол--вом ступеней на 561 серии.

Ну, вот у этого примерно те же параметры:

Только нет этих дурацких проводов с индикаторами - вам шашечки, или ездить?

И ссылка: на этот прибор.

https://aliexpress.ru/item/1005008522305093.html?sku_id=12000045549935317&s
pm=a2g2w.productlist.search_results.10.bb5d29b7b6BiHI

Особенности:
Входное напряжение: 10-50 В постоянного тока (равно к номинальному напряжению двигателя)

Выходное напряжение: линейное под нагрузкой

Максимальный ток: 60А

Постоянный ток: 40А

Тип регулирования скорости: регулирование тока

Режим регулирования скорости: потенциометр (линейный)

Опорный двигатель: щеточный двигатель постоянного тока

Вращение вперед назад: Поддержка

Диапазон скоростей: 0-100%

Частота управления: 15 кГц

Тип проводки: клеммная ручка

Спецификация: 100К (с переключателем)

Тип проводки: клеммная колодка для забора

Вес продукта: 170 г.

Размер материнской платы: 100*76*28 мм

Примечание:

Нельзя использовать электрические велосипеды, включая двигатели для электрических велосипедов.

Входное напряжение должно быть разделено на положительное и отрицательное, не может подавать бытовое электричество 220 В.

Входное напряжение должно быть равно номинальному напряжению двигателя (в пределах 10-55 В).

Ссылочку можно? Ну, чтобы можно было что ответить? Что- то вроде такого?

Ждём

Главное, чтобы они хоть чем-то отличались от первого, кроме предохранителей

Тут надыбал у китайцев и на 40 и на 60 А. Может купить по мощнее и больше не беспокоиться перегрузкой?

Вечером - телик, утром - душик тепленький. Лепота!

Если схему прочитать (неужто сложно?), то это же все видно...

А вот весь мир, дурни там такие, пользуются обдувом для охлаждения...

У полевика есть встроенный, т.н. "паразитный" диод. У М1 (типовой карлсон на 24 В) тоже все внутри есть.

Пойду сотик приму, и сам вопросы задавать начну. С подъёбкой...

Да планирую под АКБ.  Чтобы и кофе сварить, и микроволновку подключить-   в общем чтобы уехать далеко и на долго

Это на фото что за коробка литров на полтораста, для выловленной рыбы? Неслабо... Или же это АКБ?

Для велика по асфальту мощи, скорее всего, хватит, а вот по болоту, да с уловом на центнер...

Увеличить радиаторы, поставить карлсона на обдув - думаю, вытянет. Да и стОит (лениво искать) вряд ли дороже 3, ну пусть 5 баксов...

Никто Вам не запрещает модифицировать схему конкретно для Вашего применения. Данный вариант оказался оптимальным для Автора (ino53). Вы, Уважаемый, сначала соберите этот "эмиттерый повторитель" и прогоните параметры хотя бы, на осциллографе, а затем делайте свои глубокомысленные выводы. Мы это сделали давно, и посему спорить с Вами не имеем желания. Довольно троллить!!

sergeyp, не сочти за труд пообщаться с товарищем...  А то я, когда прочитал:

начал писать ответ, но там, кроме: "А кто собирал, уж не ты ли?", только матерные слова были...

Он пояснял уже, в прошлом году... Не поленись и поищи. А сам- то не догад, для чего стаб 24 для карлсона при питании от 48? Ну и стаб 15 для слаботочки?

Солярки Камазом??? Так у него бак большой... Можно не волноваться...

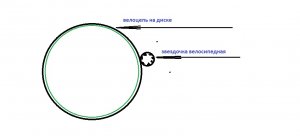

Хочу что то такое сделать, что бы на рыбалку мотаться.

Сосед отдал двигун от какай то военной техники 300 ватт 30 вольт, вот и думаю покупать этот ШИМ, а может слабоват.

Но свою цель выполняет. Китайцы редко добавляют что-то дополнительно, поэтому все греется и пульсации большие. Кратковременно работает и ладно. Боюсь, это скорее маркетинг, чем разгильдяйство.

Да, это верно... Пара придирок. 80-амперный полевик при 20-амперной нагрузке и один справился бы, но нет х-к мотора, не исключено, что при резком увеличении нагрузки (например, столкнулся с Камазом, и кто кого перетолкает ) резко возрастет потребление. Так что 2 полевика, а то и 4 - почему бы и нет, их сейчас хватает.   Да и концентрация выделяющегося тепла меньше. А вот я когда-то сделал:

не исключено, что до сих пор работает.ссылка

И еще. Два конденсатора по 1000 пФ последовательно вместе дают... КМК, маловато, обычно на порядок больше...

приведенная схема откровенно глупая ерундовая. Управлять затвором полевика (а этто 3,7нФ, Карл) через 300ом ! от слабого выхода NE555.

 Давно проверял эту схему для индукционного (беспроводного) питания. Полевик на радиаторе быстро стал ГОрячим. КПД никакое. У меня была IR2101(?). Она улучшила фронты (и КПД) и полевик стал теплым. Прав sergeyp.

Делал преобразователь на SG3525 (были недорогие) в свое время. У нее выходы мощнее (чем 555 тайм) спецом для двухтактного. Для мощных ключей (с регулировкой) нужны формирователи на оптодрайвере типа HCPL-3120 ( от Avago)...

Это больше относится к биполярным транзисторам. Полевые допустимо включать паралельно с раздельными затворными резисторами, но транзисторы всё же должны быть одного типа. И да, для уменьшения нагрузки на таймер и обострения фронтов импульсов желательно в цепь затворов включить драйвер. Это обычная практика при работе с мощными нагрузками. Транзистор можно применить и один, если это будет IRFP2907 (k-247) или 2SK2313 (to-3P).

Волшебство делают волшебники. Но они сперва изучают всё скрупулёзно. Тип двигателя постоянного тока, рассчитан на ток 12,5 Ампер. Нагрузка на него не должна превосходить этого значения. Если это будет соблюдаться, то транзистор на 20 А., может справиться самостоятельно, без под параллельного брата. Параллельное включение транзисторов, подразумевает увеличение рассеиваемой мощности и несёт ряд негативных тенденций. Эта пара, должна быть подобрана по параметрам и не мешать соседнему т.к. может забирать выходной ток у микросхемы и т.д..

Судя по схеме, ничего волшебного в ней нет.

По характеристикам регулятора, на Озоне есть такое описание, что очень близко к тому, что я писал:

Мощность рассеивания транзистора, максимальный ток, сопротивление открытого канала очень зависят от его температуры. Так при 125 градусах сопротивление открытого канала увеличивается в два раза, до 10 мОм. Остальные характеристики тоже ухудшаются. И 125 градусов, это не температура радиатора, а самого транзистора.

В теории, для работы и одного тразистора достаточно, но на практике может не хватить, если радиатор не успеет охладить сам транзистор. Поэтому и поставили их два.

Так как у меня нет практики по регуляторам такой мощности, я бы поставил 4 транзистора на один большой радиатор, схема позволяет это сделать без изолирующих прокладок, сделал бы подключение нагрузки прямо к транзисторам, удлинять провода от платы смысла нет, только управление транзисторами подвести от платы. Резисторы 10к тоже прямо на транзисторы припаять. И далее тестирование температуры радиатора. Но опять же при условии, что это оригинальные транзисторы. А для этого нужно проверить их сопротивление открытого канала под нагрузкой.
