    Автомат защиты сети от превышения напряжения



    Как-то поздней осенью вечером сорвался я на дачу (устал от жены, наверное). Включил рубильник и свет в гостиной - яркая вспышка, и все лампы (обыкновенные накаливания) перегорели. Я пошёл искать мультиметр. Ба, да у меня в сети 285 В! А если бы на подстанции отгорел "0", все 380 В были бы мои! Чтобы было, если бы я не выключил рубильник и оставил включёнными в сеть холодильник или телевизор? В лучшем случае - сгорели бы. А так мог произойти пожар из-за короткого замыкания. Так и просидел весь вечер при свечах и ел подогретые на Шмеле (да, остался у меня такой девайс) консервы. Проблему как-то надо решать.

    В город я приехал на следующий день. Я знал, что существуют приборы, вырубающие сеть при повышении напряжения. Не понравились они мне ценой - до 6000 руб. (цена зависит от того, на какой ток они рассчитаны). К тому же, исполняющим элементом у них является реле - сгорит моя электроника на даче, пока они будут отключать энергию.

    А если сделать самому такой прибор на базе сильноточного симистора? Я порылся в сети и нашёл подходящую схему. Мне не понравилось только, что в качестве ключа использовался симистор КУ208Г. Они очень капризны в работе, да и по мощности мне не подходит. Я решил заменить его на BT 139-800E.127 (он недорогой и надёжный). Заодно надо поменять и управляющий транзистор на ST13003 (который больше подходит по параметрам) и стабилитрон на 1N5349BRLG. Мощность сопротивления R1 необходимо увеличить до 5 Вт, а диод VD2 поменять на 1N5408. Тогда можно выжать порядка 10 кВт, что мне и нужно.

    Ключевым элементом является симистор VS1, на управляющий электрод которого транзистором VT1 подаётся отрицательное напряжение. Резистор R5 служит для ограничения тока. С параметрического стабилизатора VD1-R1-C1 снимается опорное и управляющее напряжения. В цепочке с ним стоит диод VD2, который и подаёт управляющее напряжение, изменяющееся в зависимости от напряжения в сети.

    Когда напряжение в сети (и соответственно, на резистивном делителе R3-R4-C2 ) уменьшает эмиттерный ток транзистора до нуля, симистор закрывается. Положительная обратная связь, построенная на цепочке R7-VD3, даёт надёжное переключение транзистора. Ток через обратную связь суммируется с током на резисторе R3, повышая напряжение на делителе R3-R4-C2. Это надёжно выключает транзистор и, естественно, симистор.

    Номинал резистора R3 определяет напряжение отключения. Номинал резистор R7 - разброс между включением и выключением.
    Для индикации режима работы на входе и на выходе решил поставить две светодиодные цепочки. Цепочка на выходе будет ещё и подгружать симистор на холостом ходу (тогда R6 можно будет исключить).

    Что необходимо:
    1. Паяльник.
    2. Набор электронных компонентов + печатная плата.
    3. Радиатор для симистора.
    4. Корпус для изделия.
    5. ЛАТР для настройки схемы.
    6. Отвертка, пинцет, скальпель, бокорезы.
    7. Бормашина.
    8. Мультиметр.

    Недостающие (5-ти ваттный резистор R1 и симистор VS1) я купил в магазине «Чип и Дип» за 50 руб. Остальные детали были в наличии. Для охлаждения симистора использовал радиатор HS 304-50. Его площади более чем достаточно . Да, купил ещё в Кастораме за 57 руб. монтажную коробку для корпуса будущего прибора.


    Печатную плату рисовал в программе Sprint-Layout 6.0.

    Печатал на струйном принтере на обычной бумаге зеркально, затем наклеил на кусок стеклотекстолита, подходящих размеров. Предварительно стеклотекстолит был обработан мелкой шкуркой с моющим средством Сиф. Сверлом Ø1,0 мм просверлил отверстия для деталей и технологических отверстий и смыл тёплой водой бумагу.

    Специальным маркером нарисовал печатную плату. Затем поместил плату в раствор хлорного железа на полчаса.

    Хлорное железо с трудом смывается с рук, поэтому из малярного скотча сделал своеобразную ручку. Ацетоном смыл краску. Досверлил технологические отверстия до необходимого диаметра и паяльником залудил проводники платы. С платой я закончил.



    Крайние части шинок для заземления, где есть перпендикулярные отверстия с резьбой для крепления, подошли в качестве контакторов. Выпилил два уголка, чтобы закрепить плату к радиатору. Радиатор не влезал в корпус буквально на 2 мм. Бормашиной срезал с двух сторон по полке. При площади 230 кв./мм это не критично.



    Убрал со дна монтажной коробки бормашиной приливы, которые только мешали.

    К радиатору на двух уголках закрепил плату, причём рассчитал так, что индикаторные светодиоды могли выходить через крышку. Симистор закрепил на радиатор через пасту КПТ-8. База 2 симистора соединена с охлаждающей площадкой, поэтому контакт радиатора с входящими/выходящими контакторами чреват коротким замыканием, так же, как и с проводниками на плате.

    Затем впаял остальные детали. Вместо конденсатора 20 мкФ × 25 В (у меня его просто не было) поставил два по 10 мкФ × 50 В в параллель. Индикаторные цепочки впаял так, чтобы светодиоды чуть выходили наружу через заранее просверленные отверстия в крышке.

    R3 выставил на среднее значение порога срабатывания защиты. Подключил ЛАТР и мультиметр и провёл более точную настройку. R5 заменил на 10 Ом для стабильности включения симистора.

    Резистора R на 28к на 2 Вт для цепочки на выходе с красным светодиодом у меня не было. Поставил параллельно два по 56k на 1 Вт. Цепочка на входе с зелёным светодиодом на работу схемы не влияет, поэтому на схеме не показана.

    При напряжении 180–250 В горят оба светодиода. При повышении напряжения до 255 В симистор отключает фазу (горит только один зелёный светодиод). Симистор опять подаёт фазу на нагрузку, когда напряжение упадёт до уровня приблизительно 235-240 В.


    Размеры конструкции 60 х 90 х 90 мм. Специально вскрыты все отверстия в монтажной коробке для улучшения охлаждения схемы. Потратил на прибор немногим более 100 руб, да несколько дней работы. Я думаю, это стоит того!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Прибор для проверки кварцевых резонаторов+кварцевый калибратор

    Розетка с дистанционным управлением своими руками

    8.6
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.2
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.6 из 10 (голосов: 15 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    207 комментариев
    2Dem

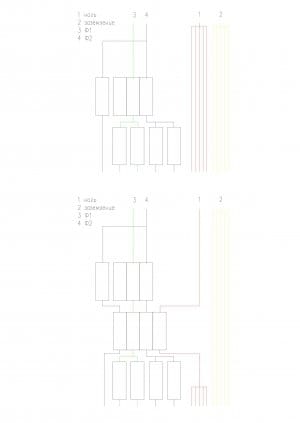

    Проблема на самом деле не в быстродействии. Точнее если ставить только подобное реле напряжения, то совершенно не важно что в нем коммутирует, реле или симистор, оба не успеют справиться. Нужно изначально правильно собирать щиток. То есть на каждую фазу и ноль с линии по три цвета разрядников на заземление, еще не повредит искровой промежуток между фазой и нолем, однако их сейчас найти большая проблема, одни разрядники в продаже. А уже после есть смысл ставить реле напряжения и тут уже опять не важно, что коммутирует, так как даже реле успеет.
