Штатив для фотоаппарата или видеокамеры из подручных средств



Приветствую всех любителей мастерить что то из ничего, а так же фотографов и видео операторов нуждающихся в данном приспособлении.
Сделаем штатив для фото или видеокамеры из того что есть в нашей мастерской.

Понадобившиеся инструменты.

1. Сварочный инвертор.
2. Паяльник для полипропилена.
3. Болгарка.
4. Электродрель.
5. Тиски.
6. Молоток.
7. Сверла.
8. Метчик.
9. Ножницы для полипропилена.
10. Заточной станок.

Понадобившиеся материалы и расходники.

1. Полипропиленовые трубы диаметром 20 и 25 мм.
2. Латунная трубка от старого душа.
3. Металлическая трубка от старого карниза.
4. Фитинги для полипропилена и сантехники.
5. Болты и гайки.
6. Шпилька.
7. Металлическая муфта диаметром 1/2 дюйма.
8. Стальной пруток диаметром 6 мм.
9. Краска.

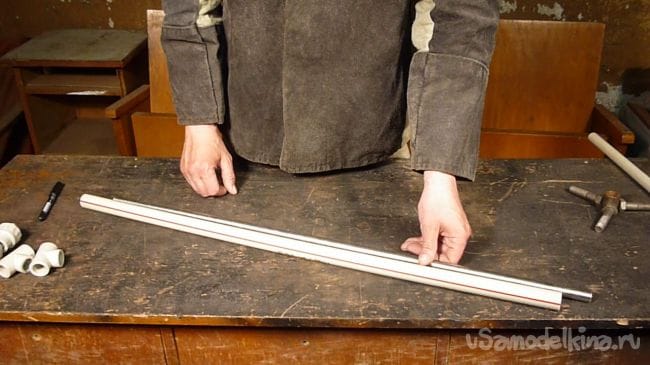

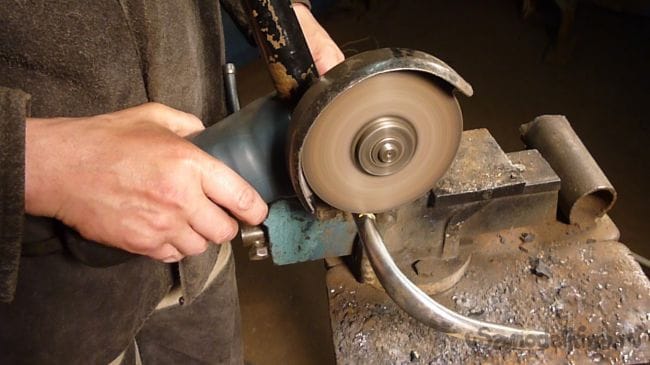

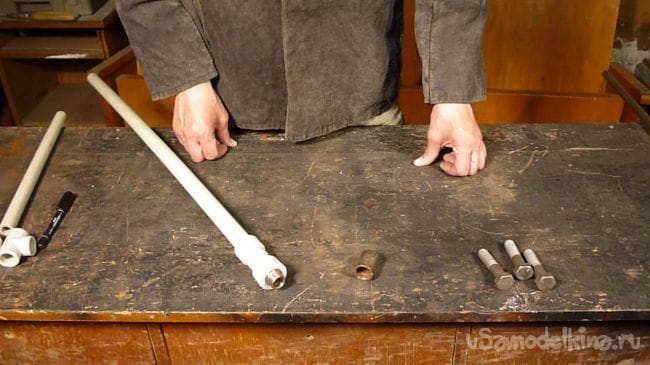

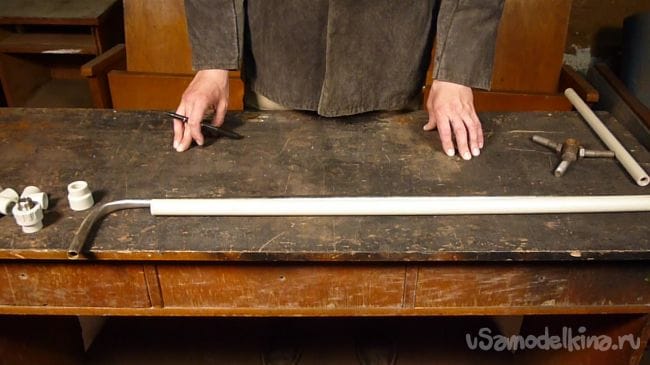

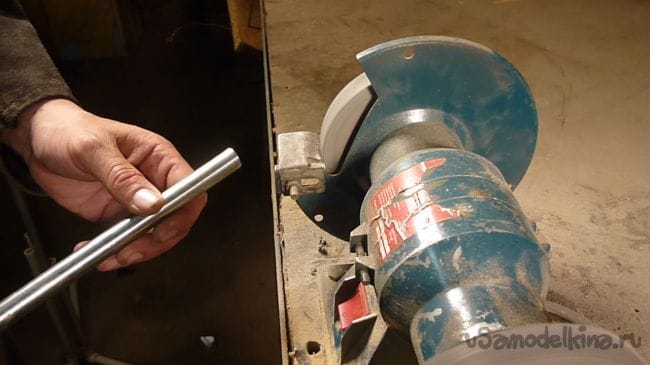

Для стойки штатива используем метровый отрезок полипропиленовой трубы диаметром 25 мм. Для обеспечения большей жесткости конструкции и для возможности регулировки высоты камеры внутрь полипропилена вставляем метровый отрезок металлической или латунной трубки. В данном случае очень хорошо подошла латунная трубка от старого советского душа. Отрезаем трубку болгаркой и зачищаем срезы на заточном станке.

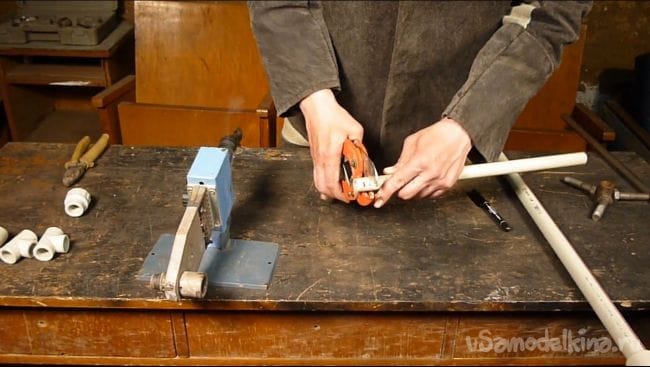

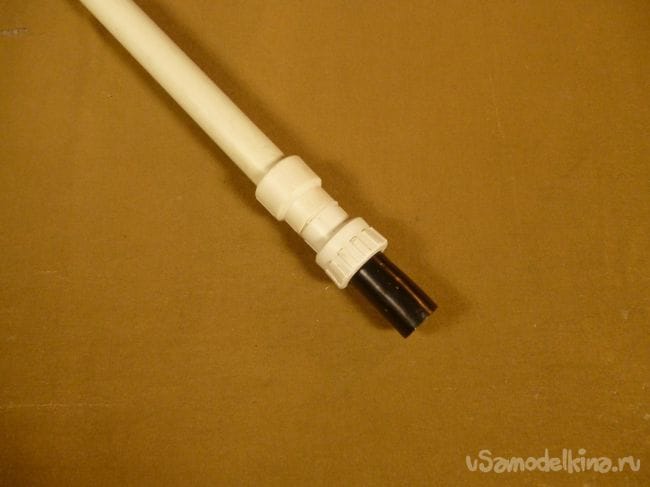

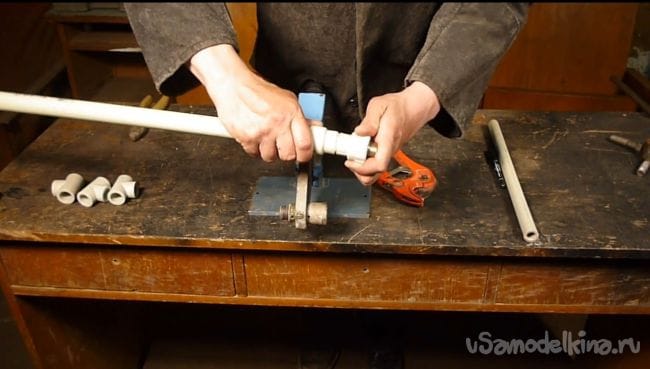

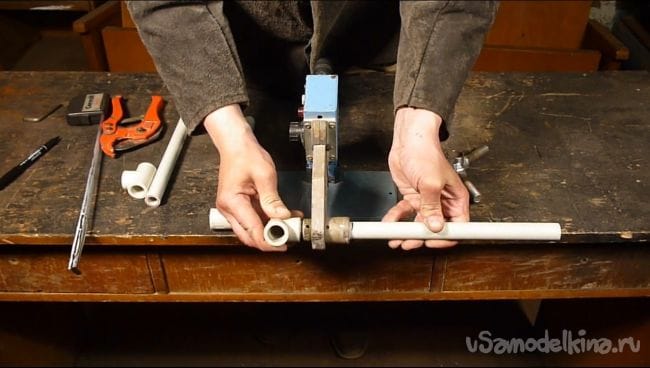

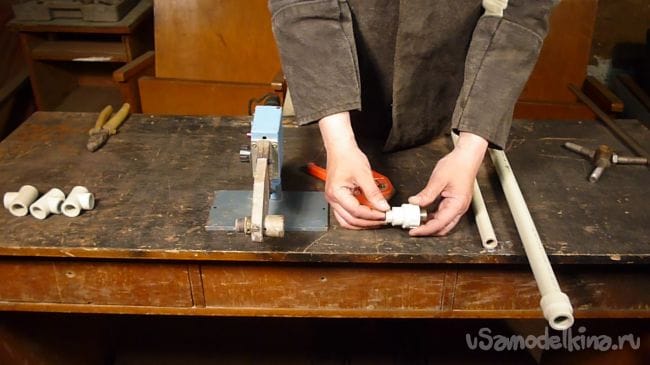

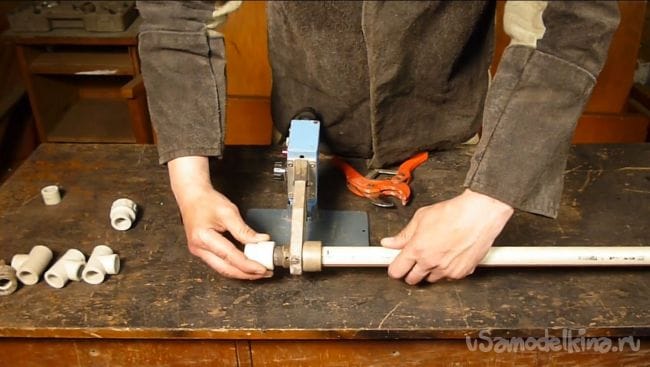

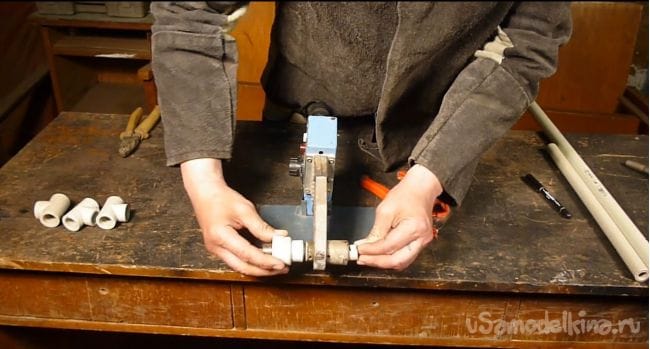

Теперь нам понадобятся полипропиленовые фитинги. Переходник с диаметра 25 мм на 20 мм и полипропиленовая муфта с наружной металлической резьбой 1/2 дюйма. Припаиваем фитинги к стойке используя паяльник для полипропилена. Можно, в принципе, греть газовой горелкой.

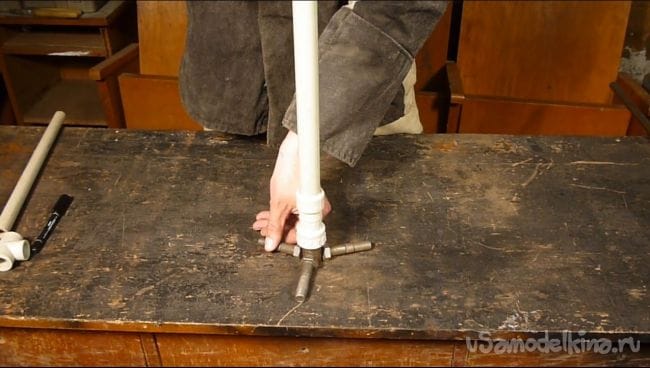

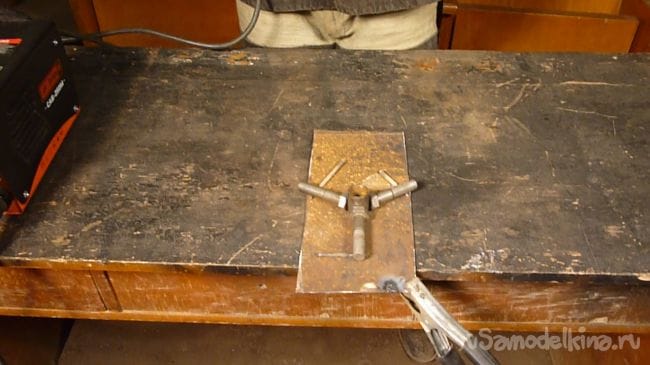

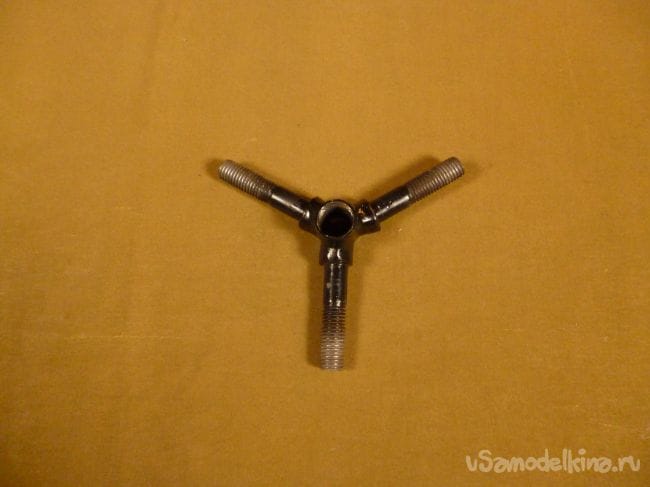

Делаем основание штатива. К металлической муфте диаметром 1/2 дюйма привариваем три болта. Болты нужно подобрать такого диаметра, чтобы на них накручивалась полипропиленовая труба.

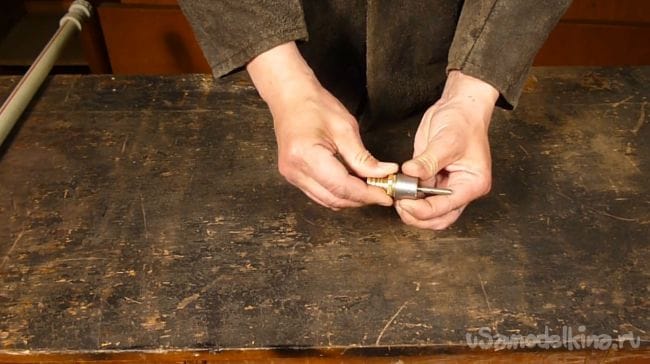

К отрезку металлического прутка диаметром 6 мм привариваем гайку и привариваем получившуюся заготовку внутрь еще одной муфты. Зачем нужна эта деталь расскажу позднее.

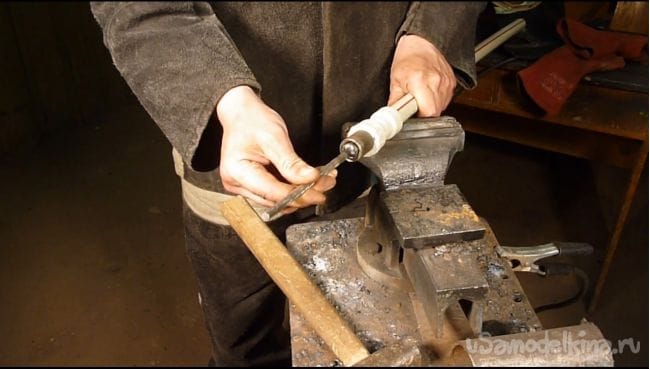

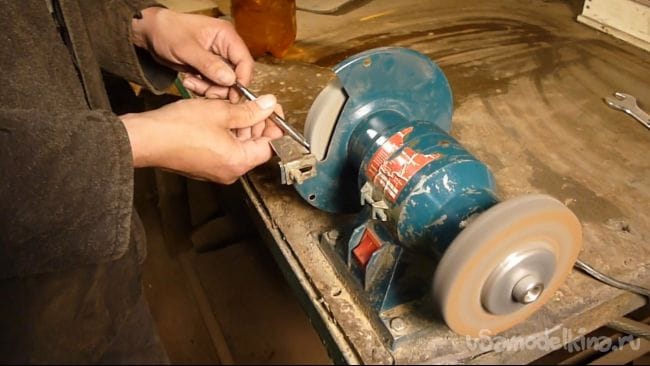

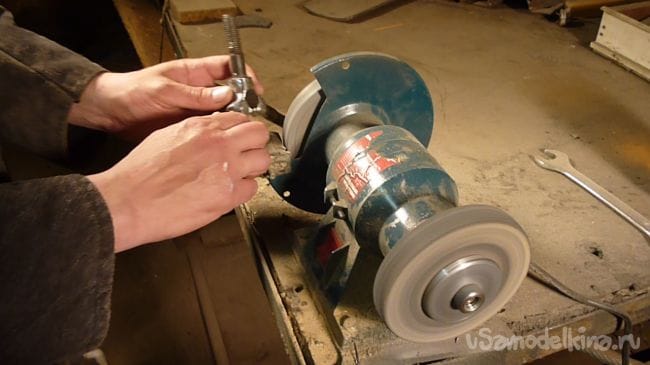

Обрабатываем сварочные стыки, свободный торец прутка затачиваем.

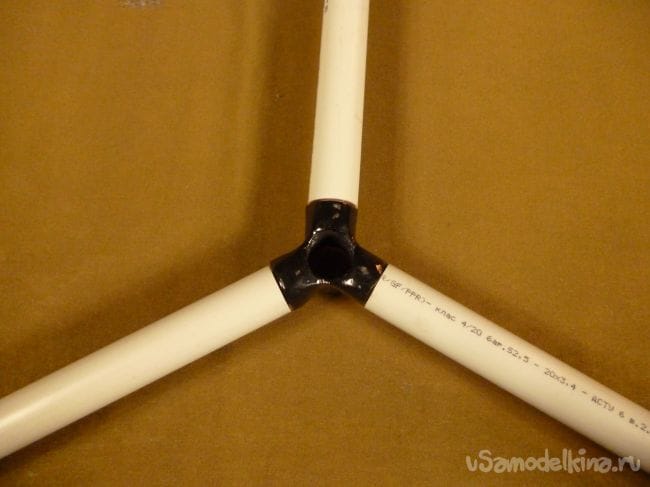

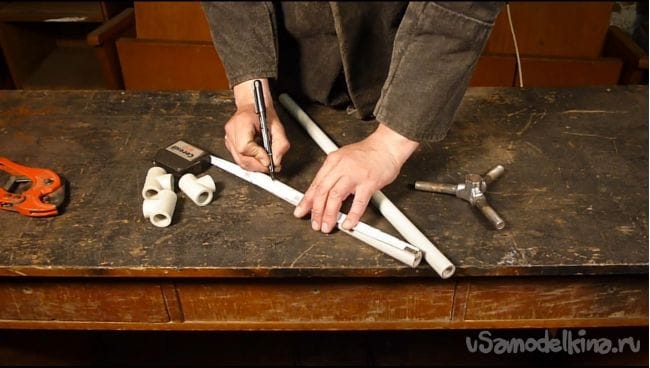

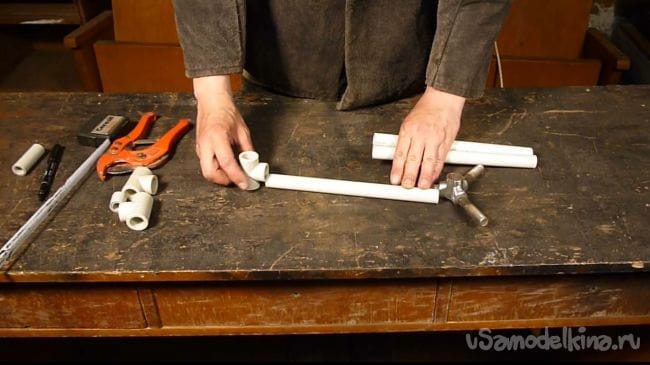

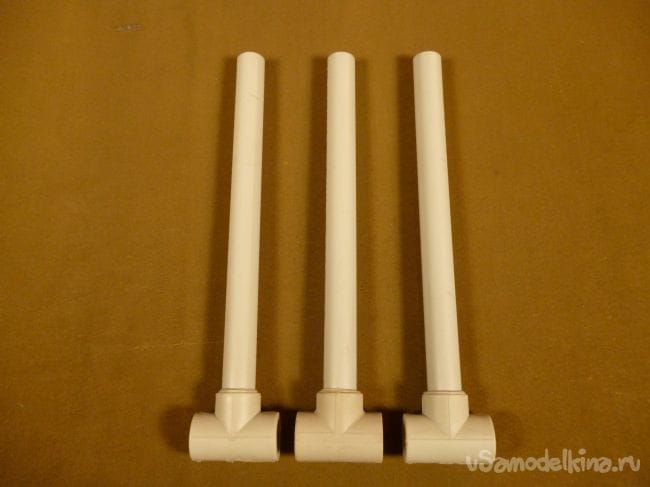

От полипропиленовой трубы диаметром 20 мм отрезаем три отрезка по 25 см и припаиваем к торцам тройники.

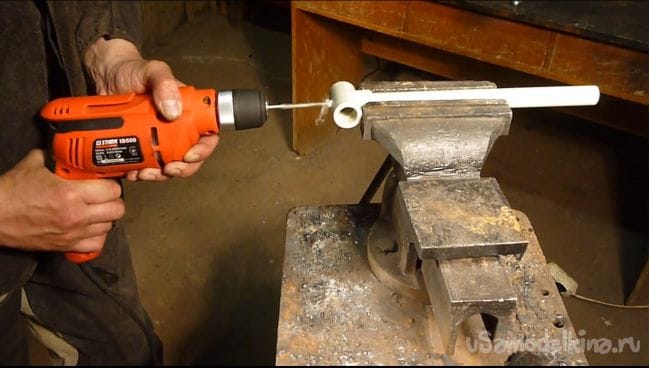

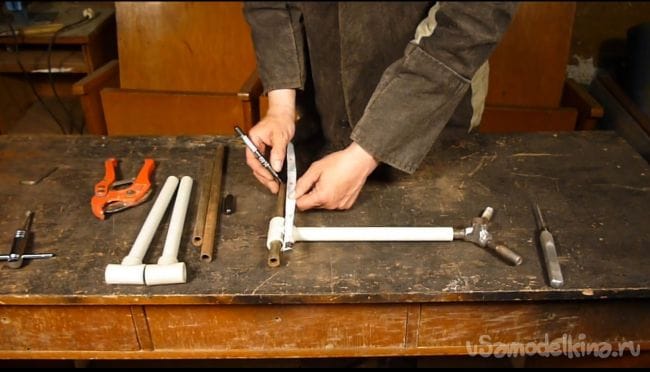

В тройниках сверлим отверстия под имеющиеся в наличии болты и нарезаем резьбу. Так же сверлим отверстие и нарезаем резьбу в стойке.

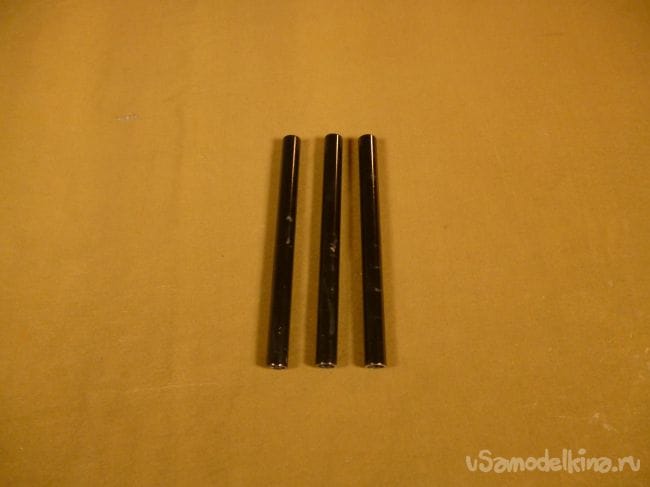

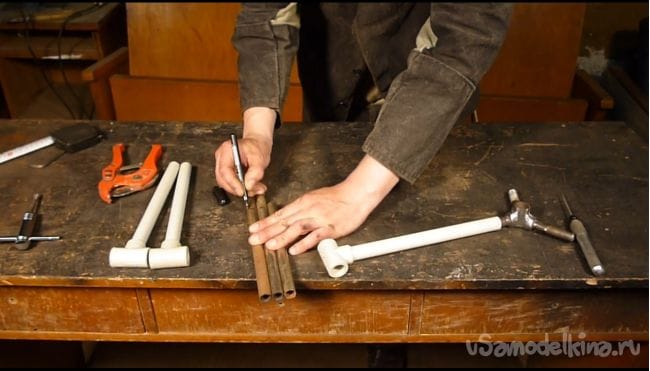

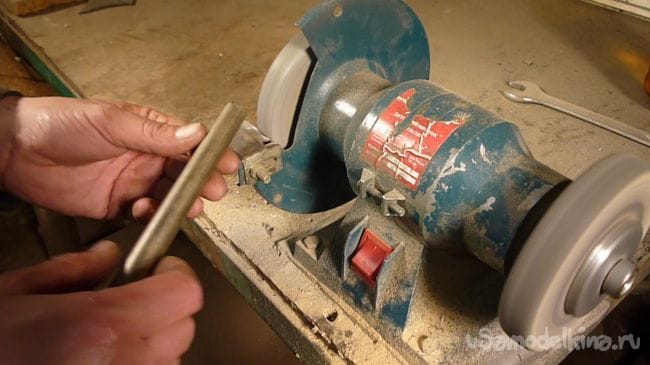

Для ножек нужна трубка диаметром чуть меньше внутреннего диаметра полипропиленового тройника. Хорошо подходит трубка от старого, советского карниза. Отрезаем три отрезка по 20 см и зачищаем срезы.

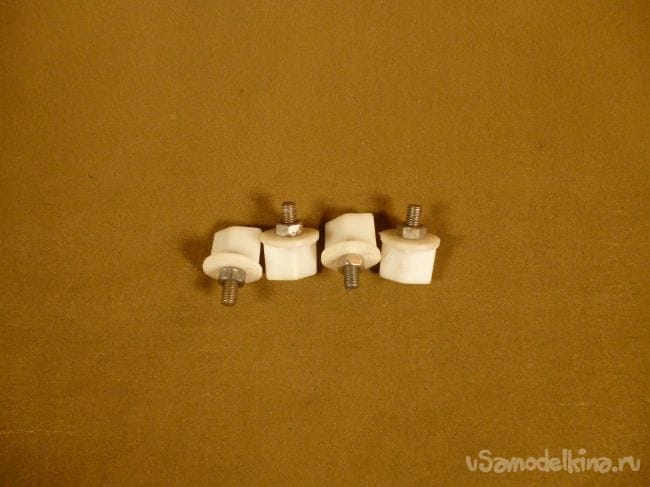

Для фиксации ножек в основании можно использовать болт барашек, но мы сделали свое крепление из болтов и пластмассовых гаек для крепления бачков унитазов.

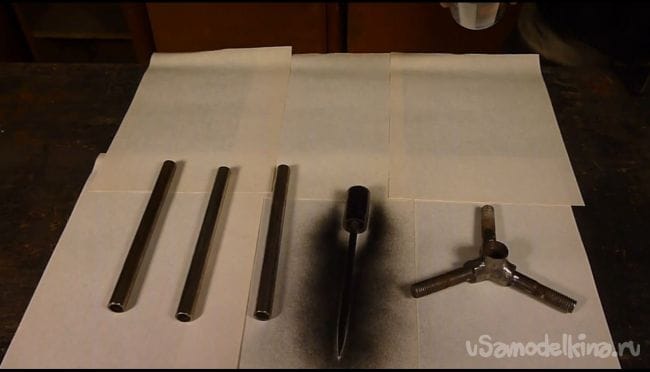

Ну и естественно все металлические части желательно покрасить.

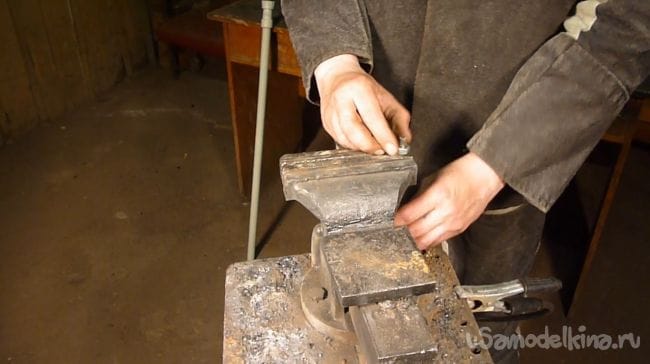

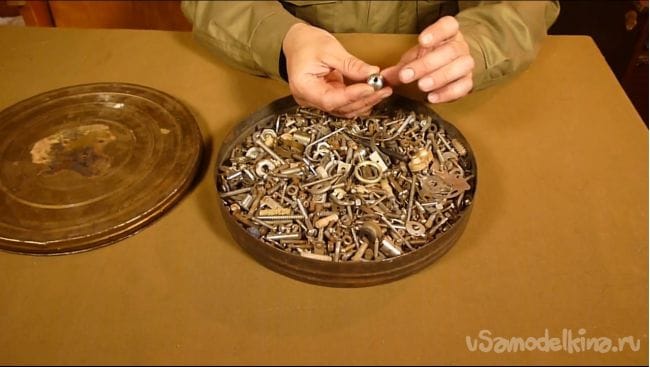

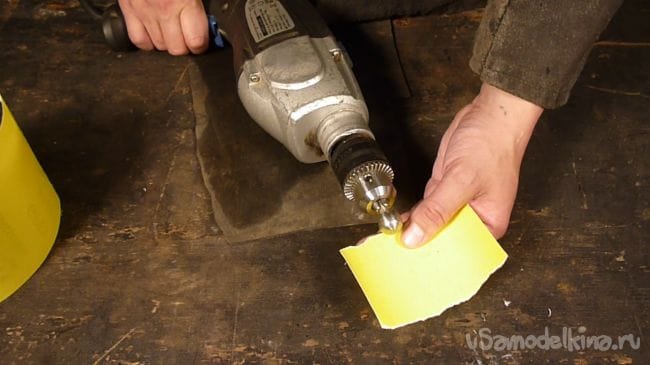

Теперь приступаем к самой ответственной части нашей конструкции, делаем крепление и поворотный механизм для камеры. У нас в мастерской, в коробке со всякой мелочевкой нашелся металлический шарик, в котором уже была резьба, совпадающая с резьбой в нашей мыльнице. Как говорится нам повезло, иначе без услуг токаря не обойтись, пришлось только немного довести этот шарик до кондиции.

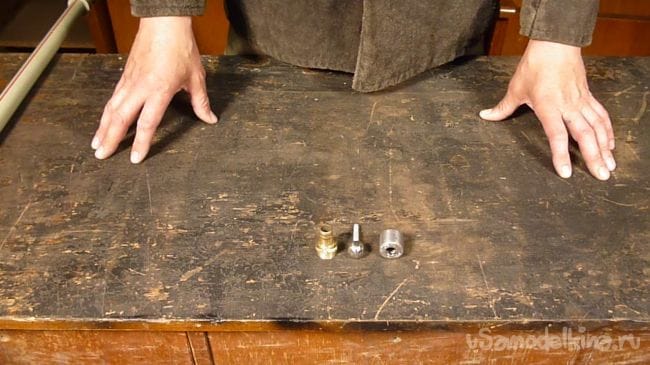

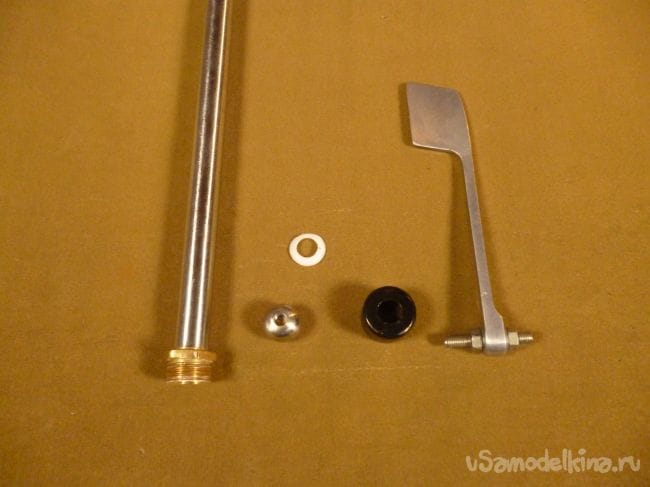

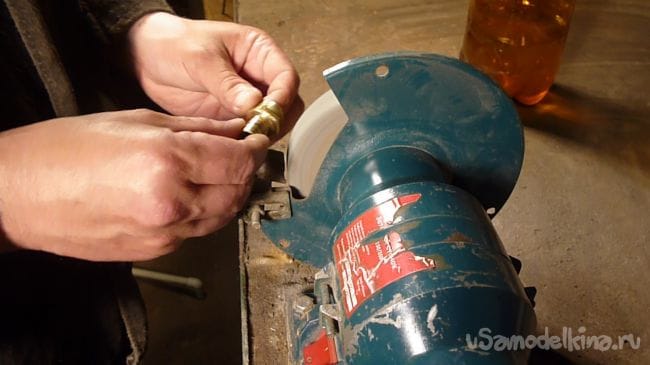

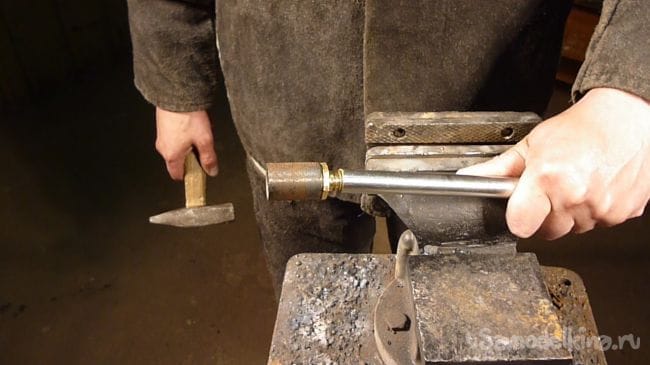

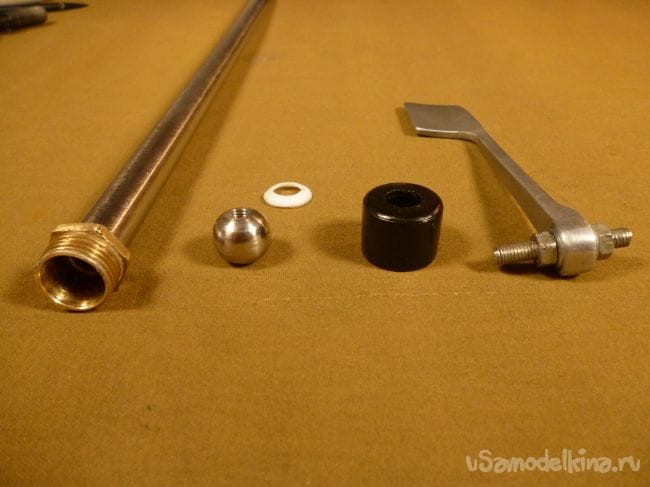

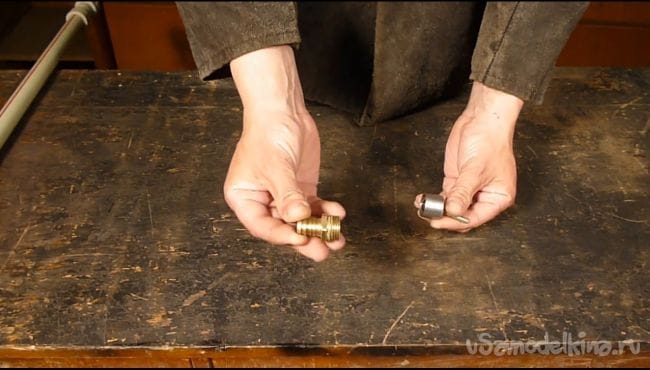

Для корпуса поворотного механизма используем металлическую шпильку, накидную гайку от советского смесителя и латунный переходник с резьбы диаметром 1/2 дюйма на штуцер. Штуцер немного обточили и вбили в стойку штатива.

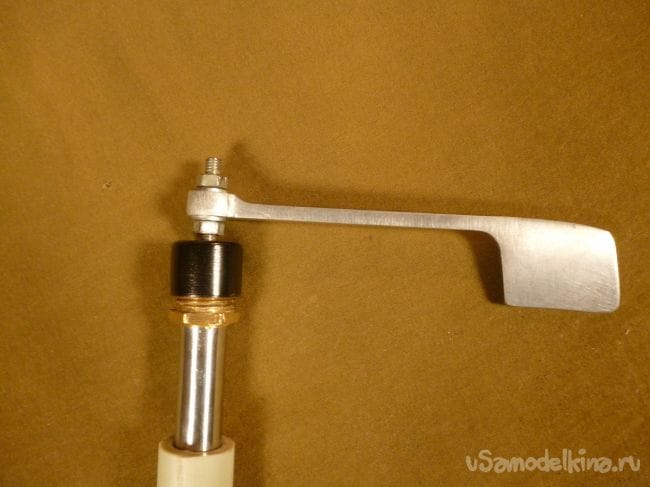

Для более удобного управления камерой к шпильке можно приварить небольшой отрезок прутка, ну а мы нашли ручку от пишущей машинки и зафиксировали ее при помощи двух гаек. Так же, для лучшего скольжения шарика в корпусе, поставили прокладку из фторопласта.

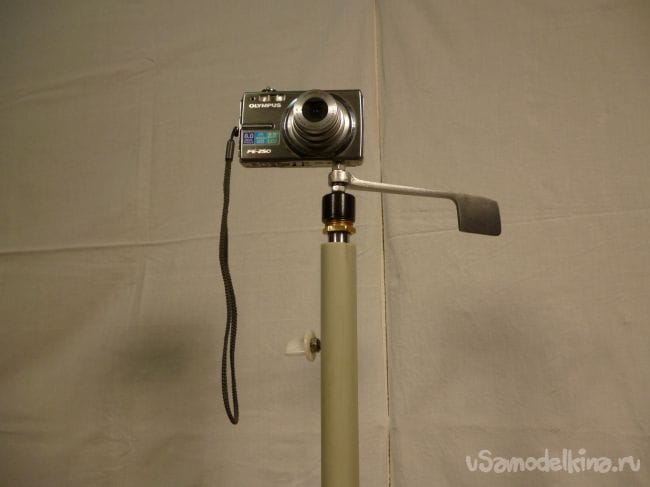

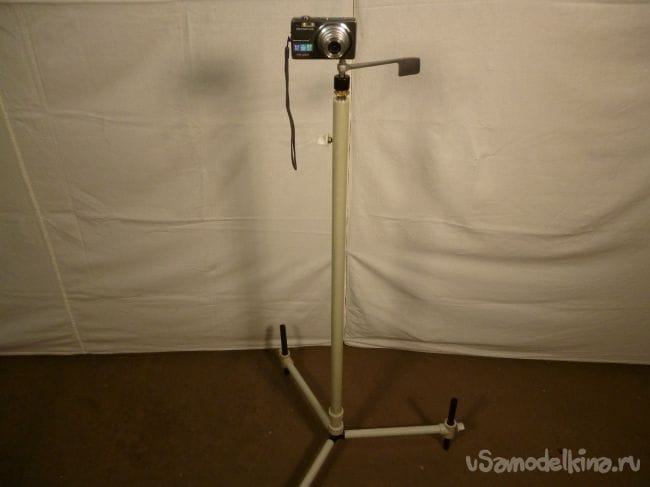

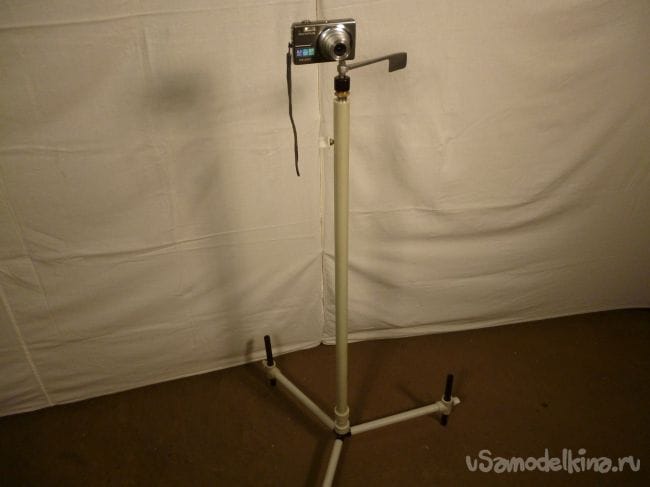

Вот такая, в принципе не сложная конструкция.



Ножками регулируем вертикальное положение штатива.

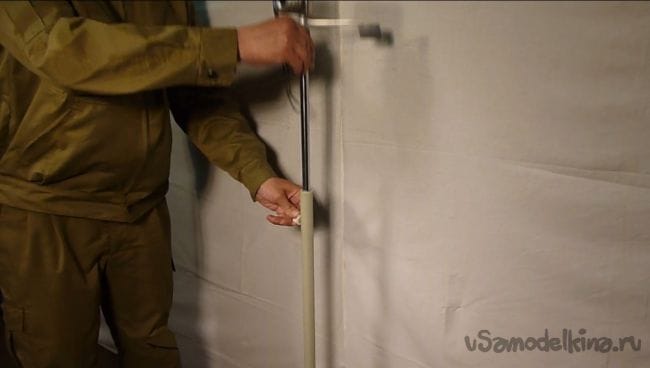

Так же есть возможность регулировки высоты.



Ручкой управляем камерой.

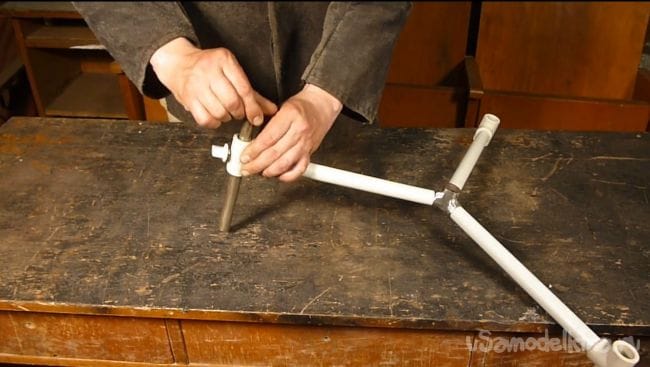

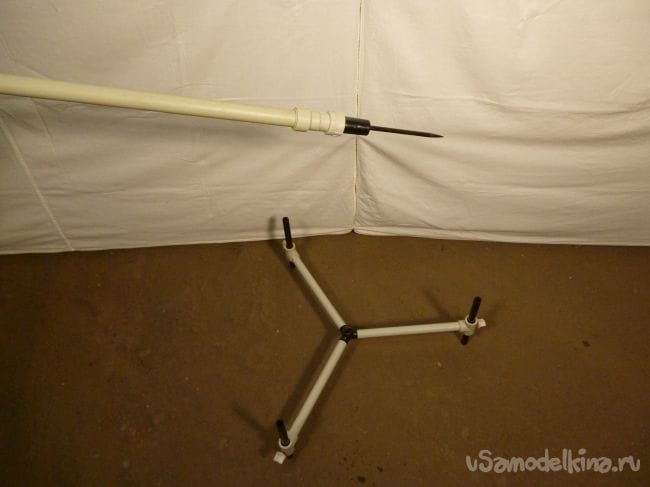

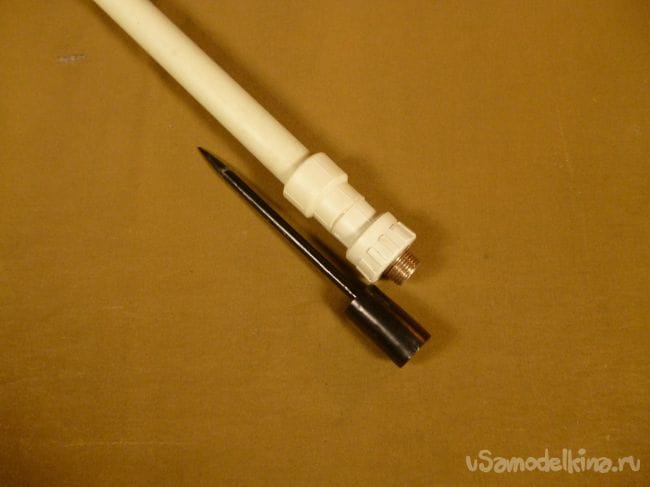

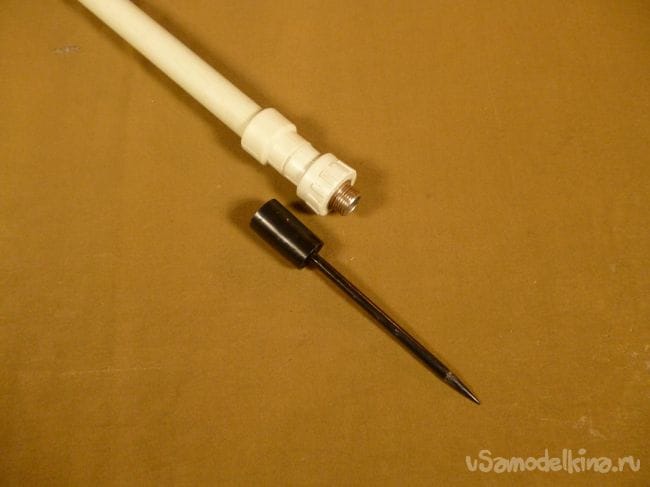

Если планируются съемки на природе, откручиваем треногу и берем с собой деталь со штырем.
В таком положении едем в транспорте.





А в таком, воткнув штырь в землю, ведем съемку.




Всем удачи в работе и успехов в творчестве.




Видео о изготовлении штатива можно посмотреть здесь.
