Дровяная кирпичная печь-стенка колпакового типа

Дровяная кирпичная печь-стенка колпакового типа


Дровяная печь в доме, это, кроме вульгарного теплогенератора, еще и особенная атмосфера и уют в доме. Есть что-то притягательное в ежедневном ритуале возни с закладкой дровишек, растопкой и регулировкой печи. Потрескивание дровишек, ровный гул пламени, шум чайника на плите – нет, воля ваша, всё это важная составляющая бытия. Иногда чувствуешь себя Прометеем, иногда задумываешься над хрупкостью человеческого существования, требующего множества условий, чуть не главное из которых – тепло. Не делегируешь это право кому то чужому и непонятному, сам, своими золотыми. К тому же, живой огонь в домашнем очаге, взывает к инстинктивному, видимо вынесенному из пещер, чувству безопасности и этакой правильности. Окажись рядом некто склонный к эзотерике – нарассказывал бы еще об огненных энергиях.


Каждому хочется малость погреться –
Будь ты хоть гомо, хоть тля.

В.С.Высоцкий «Каждому хочется малость погреться».



История этой печки такова - в городок, недалеко от которого мы живем, из большого города приехали наши друзья, завели себе кусочек в частном секторе и для начала, построили небольшой бревенчатый домик, чтобы в будущем использовать его как хозяйственное помещение и баню. Ныне, пока не будет построен основной дом, там будут жить. Глава семейства – Михаил, на фото выше именно он – прошу любить и жаловать.


Обучаю играть на гитаре
Ледокольщика Сашу Седых,
Ледокол по торосу ударит -
Саша крепче прихватит лады.
Ученик мне достался упрямый,
Он струну теребит от души…

Юрий Визбор. «Обучаю играть на гитаре».


Постановка задачи.

Миша – большой ценитель разного рода походной романтики и традиционных, помянутых выше ценностей, словом – воробей стрелянный, на мякину не возьмешь. Решил завести дровяную печь, настоящую, кирпичную. Печь будет использоваться для отопления в начальный период строительства, после, в режиме «баня», останется, к ее трубе, будет подключена металлическая банная печь.

Ориентируясь на окончательную «банную» планировку, нашли наиболее удобное место, подобрали и готовую конструкцию с порядовками. Складывать печь, хозяин дома решил собственноручно. Навыки печного дела отсутствовали, зато в наличии имелся энтузиазм, трудолюбие и готовность учиться, а это дорогого стоит. Вашего покорного слугу позвали в качестве помощника-консультанта – «поставить» основные навыки, поучавствовать в сложных и ответственных моментах. И вот что у нас получилось в четыре руки.

Общее описание.
Печь, которую мы строили – дровяная, кирпичная, теплоемкая. По назначению – отопительно-варочная, конструктивно – печь-стенка, с вынесенной плитой уменьшенного размера. Конвективная система – колпакового типа. Труба насадная. Предусмотрена футеровка топливника огнеупорным кирпичом.

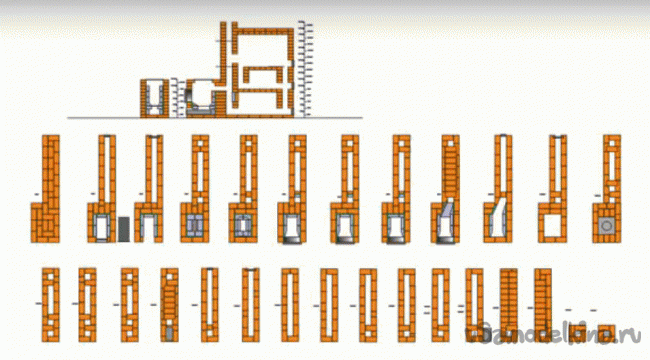

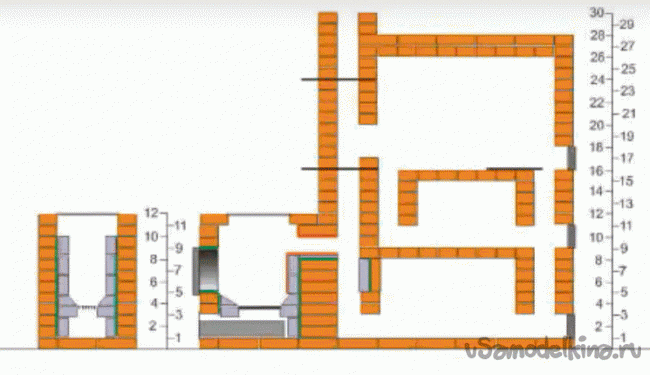

Схема и порядовки печи.





Порядовки здесь довольно меленько – картинка вырезана из учебного фильма, желающим покрупнее и поподробнее, рекомендую обратиться к ним, к фильмам. Адреса их приведены в конце статьи.

Что было использовано в работе.

Инструменты.
Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным диском, тяжелая резиновая киянка, правило или хорошая прямая рейка длиной метра полтора. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Пользовались сваркой. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска.

Материалы.
Понятно кирпич, глиняный и шамотный, в нужном количестве. Глина, песок, мертель или специальный состав для кладки огнеупора. Базальтовый картон. Стальная отожженная проволока или тонкая перфорированная лента для закладывания в швы. Печные приборы (дверка, шиберы), сопутствующие мелочи.

По порядку.

Фундамент тяжелой теплоемкой печи – традиционно глубок, массивен и весьма материалоёмок. Здесь использовался заглубленный фундамент облегченного типа (две плиты со столбиками между ними), аналогичный печным фундаментам.

После гидроизоляции фундамента и разметки, приступили к кладке первых рядов. Уже здесь были «поставлены» базовые печные навыки – приготовление глиняно-песчаной смеси, вымачивание и кладка кирпича, его резка алмазным инструментом (УШМ, алмазный диск). Отвес на фото – ось будущей дымовой трубы.



Да, на порядовке есть ошибка – отсутствие второго от фундамента, сплошного, с перевязкой кирпичей, ряда.У нас получилось еще более надежно – до уровня «чистового» пола, пришлось выкладывать аж четыре сплошных ряда. Вышло это от того, что первоначальный вариант пола – бетонная стяжка, был заменен деревянным полом.



Замуровывание прочистной дверцы. Волевым решением, принято – применить стандартные печные чугунные приборы (дверки), с креплением их на проволочные оттяжки. Здесь дверец всего три. Вообще говоря, рекомендуют заменять их половинкой кирпичика на ребро, и в этом есть резон – любая дверца не герметична, а подсос холодного воздуха снижает КПД печи. Кроме того – в более сложных печах, чисток, порой, до десятка – заменив их кирпичиком, мы значительно сэкономим силы, время и средства. Печь с большим количеством чугунных дверок выглядит менее эстетично.



Выложив черновые «подпольные» ряды, натягиваем по углам вертикальные, тщательно выверенные по отвесу веревочки. В кладке, они крепятся к небольшим гвоздикам, забитым в глиняные швы. Чтобы натянутые струной веревочки не подняли кирпич над собой, нагружаем его. К слову сказать – кроме веревочек, используют длинные нетолстые бруски или доски. Практика, однако, показывает, что веревочки значительно проще, кладка с ними точнее и удобнее.



Интересный момент – перемычки в колпаках. Дело в том, что кирпич расположенный целиком внутри нагревается значительно сильнее, выходящего одной стороной вовне, соответственно, больше расширяется – распирает и выпирает. При грамотном выполнении такого места, кирпичи, нагревающиеся сильно по-разному, следует стыковать через мягкую огнеупорную прокладку.



Обратите внимание на удобную врезку кирпичей перемычки в стенку. Такая врезка выполняется через каждые три-четыре кирпича. Остальные (половинки), стоят на врезанном.



Топливник – наиболее теплонагруженная и потому - самая ответственная часть печи. Монтаж печных приборов, в топливнике, всегда был самым критичным в смысле надежности, местом. Как правило – первой разрушается именно заделка топочной дверцы. При исполнении топливника, чаще всего допускается наибольшее количество ошибок, здесь же они, наиболее критичны.



В нашей печи, применен зольный короб, имеющий много преимуществ, в сравнении с традиционной дверкой. Перекрытие зольника в любом случае одинаково – торцы кирпичей имеют косой срез под углом 45° и один кирпич, поддерживает другой. Кирпичи никогда не должны опираться на металлические рамки печных приборов, к ним они прижимаются через слой эластичного огнестойкого материала (базальтовый картон, асбестовый шнур вымоченный в глиняном растворе).



Отделка топливника огнеупором, сильно повышает живучесть печи – глиняные кирпичи изнутри выгорают и постепенно разрушаются. Через несколько лет требуется ремонт, сложность которого зависит от конструкции печи и может быть довольно высокой. Огнеупорная футеровка позволяет применить в печи «высокотемпературное» горение, протекающее при температурах до 1000°С и имеющее много преимуществ. Имеются и недостатки – шамотный кирпич имеет большую теплопроводность и степень расширения при нагреве, чем обычный глиняный кирпич – перевязка их – грубая ошибка. Кладка топливника из одного огнеупорного кирпича, пожароопасна – внешние стенки быстро и очень сильно нагреваются. Для длительной надежной, а главное безопасной службы, шамотное «ядро» складывается внутри топливника из глиняного кирпича, причем связки между ними нет, конструкция такой футеровки – вроде как у «плавающей стяжки». Зазор между стенками (около 10мм), заполняется базальтовым картоном, либо остается пустым (на время кладки, в него помещается упаковочный гофрированный картон, извлекаемый перед установкой плиты).





На фото – начало, дно огнеупорной футеровки. Выпиливание места для чугунного колосника. Колосник должен устанавливаться свободно, с небольшим зазором, чтобы при нагреве он не раздвигал кирпичи. К дровам, должна быть обращена ровная сторона с относительно узкими щелями, иначе, в колоснике будет застревать угли. Щели колосника, очень желательно расположить вдоль топки – поперек, неудобно орудовать кочергой. Стенки кирпичного топливника выстилаются базальтовым картоном – у нас это базальтовый огнеупорный стеганый мат, фольгированный с одной из сторон (для теплоизоляции металлических печных труб). Внешнюю стенку топливника, лучше сложить практически полностью, до плиты, затем изнутри, выкладывается футеровка. Обычно, высота плиты невелика – как раз хватает дотянуться через край до дна.





Заделка топочной дверцы. Саму дверцу хозяевам очень хотелось со стеклом, пришлось побегать поискать и даже ехать за ней в ближайший крупный город. Дверца чудо как хороша – широкий удобный фланец, герметичная конструкция, удобная закрывашка, большой размер. Заделку решили делать испытанную, широкий лицевой фланец, позволил сделать упрощенный короб из нержавеющей стали.





Обратите внимание на кирпич перекрытия топочной дверцы, он опирается на соседние кирпичи, но не на железку. Всё металлическое, отделено от кирпичного слоем базальтового мата – ему есть куда расширяться при нагреве.

Внутри топливника видны скосы к колоснику, чтобы угли скатывались на решетку.

Перекрытие первого колпака – по замыслу конструктора печи, выполнено необычно – целым кирпичом, лежащим обоими концами на стенках, так, пожалуй, надежнее, чем обычно, хотя и требует больше резки. Внешнее с внутренним связано через полоску базальтового мата.





На 16 ряду сомнительное место – задвижка внутри, открывающаяся через прочистную дверку. Это позволило сосредоточить оба печных прибора в одном ряду. Мы сразу не сообразили и сделали по порядовке, однако, можно было выполнить это место и более традиционно – например, перенести задвижку на боковую сторону. К слову – она переключает место преимущественного нагрева – в закрытом состоянии, он в основном нижний, в открытом – прогревается и верх. Нам показалось, что частота пользования этой задвижкой будет крайне невелика.

У имплантированной задвижки был обрезан «язык», в остатке, мы просверлили отверстие и завинтили длинный винтик М5 с гайкой и стопором – за него, задвижку удобнее подцеплять одним пальцем.





Теплообменник мы вживили покупной - круглый и плоский, нержавеющей стали, он появился у нас слишком поздно для рациональной установки – поставили его под перекрытием последнего верхнего колпака. Задача его – согреть немного воды для хозяйственных нужд. Грамотней, было бы установить его под верхом первого, нижнего колпака. Ах да, там он еще и мешался будущей банной печке, словом – сделали вот так.



Теплообменник представлял собой этакий плоский блин, с коротенькими выводами ¾ дюйма. К ним мы приварили удлинения, так, чтобы из нижней трубки все сливалось, а из верхней выходил весь воздух. На удлинениях, приварены четыре пластинки удерживающие теплообменник в кладке, аналогично таковому в банной печи.

Установка чугунной плиты происходила в последнюю очередь – долго не могли подобрать подходящую – Мише очень хотелось с большой дыркой посередине, чтобы ставить в нее полукруглое дно имеющегося казана – чтобы плов, уха, шурпа, почти как на костре. Поблизости не нашлось, подобрали стандартную двухместную с одной дыркой. По длине, пришлось ее чуток подрезать.







Разметили и выпилили гнездо для установки чугунной плиты, с зазором по бокам понятно – около 5 мм на сторону. Указанные стрелочками кирпичи, были призваны расширить зону нагрева плиты, однако, походив вокруг и почесав затылки, решили все-таки не использовать эту часть плиты – заложили эти углубления базальтовым матом. Небольшая часть плиты сверху, будет нагреваться только от теплопередачи по железке, оно и неплохо – очень удобно, когда можно отставить чайничек или кастрюльку с раскаленного на горячее, чтобы не кипело, но и не остывало.

Огнеупорные кирпичи верхнего ряда скошены к краю, чтобы расширить зону омываемую пламенем. Футеровка сделана не доходящей до чугунного настила 15…20мм, чтобы ей было, куда расширяться вверх.



Миша примеряет плиту после обрезки.

Вуаля! Осталась дымовая труба, о чем позже.

Учебные фильмы конструктора этой печи

Начало, теория, обоснование


Ответы на вопросы


Порядовки печи, их толкование
