    Пулемёт-резинкострел из дерева. 130 выстрелов


    Приятного времени суток, Господа! В этой статье я вам расскажу и покажу, как я сделал вот такое чудо-оружие из дерева. С названием я так и не определился, то ли это пулемёт, то ли минига, но это не суть. Главная его задача это стрельба резинками, с которой он справляется на ура. Данное самоделка не представляет никакой опасности для людей и животных, ведь это резинкострел. На его создание я потратил почти месяц, выпиливая, собирая, и склеивая по вечерам этот агрегат. Чертежей я практически не делал, были только небольшие наброски карандашом на листе А4. Все было в голове и делалось "на глаз" (да простят меня инженеры). На данный пулемёт я заряжал 130 резинок, но можно зарядить в 3 раза больше, если зарядить не в один ряд, а в 3. Ну ладно, пора приступать к показу и рассказу, ведь статья получится не маленькой.

    Необходимые материалы и инструменты я расскажу по ходу дела.

    Испытание и изготовление резинкострела, можно посмотреть в моём видео:

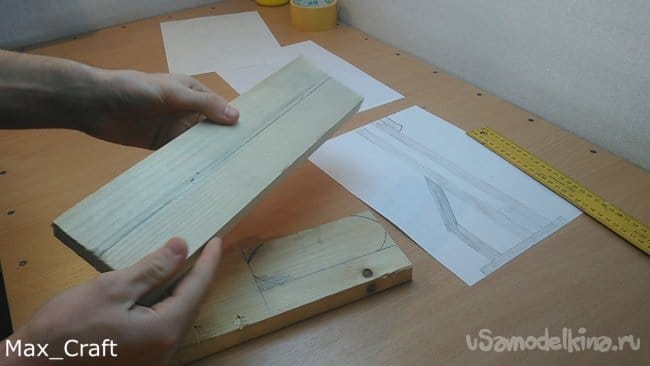

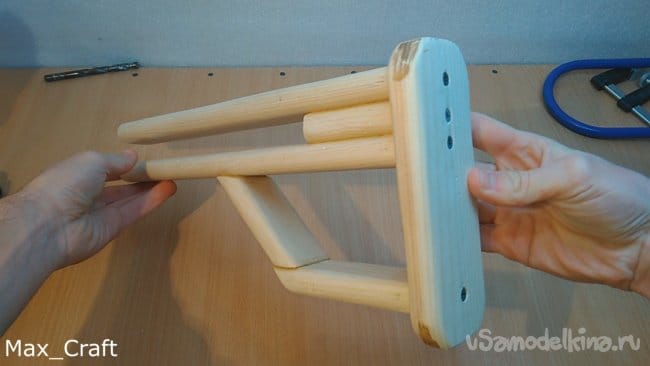

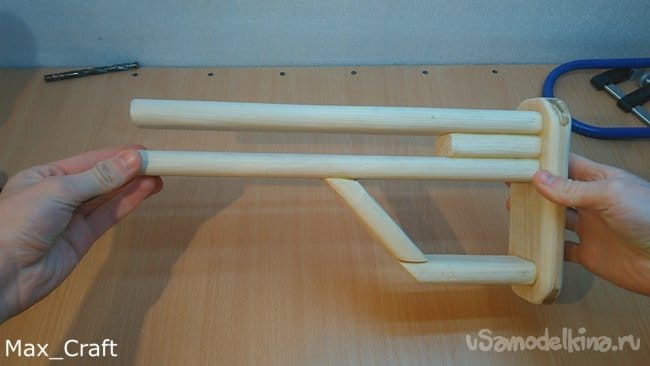

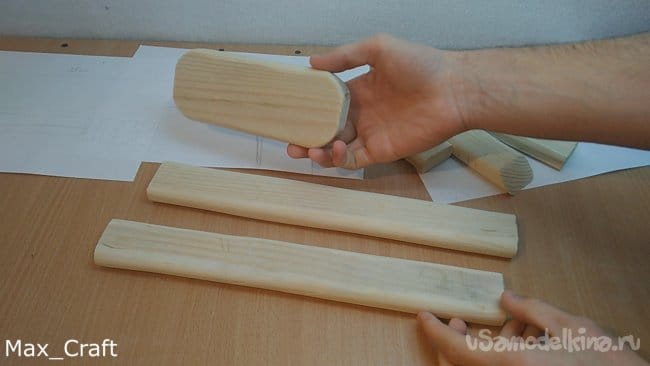

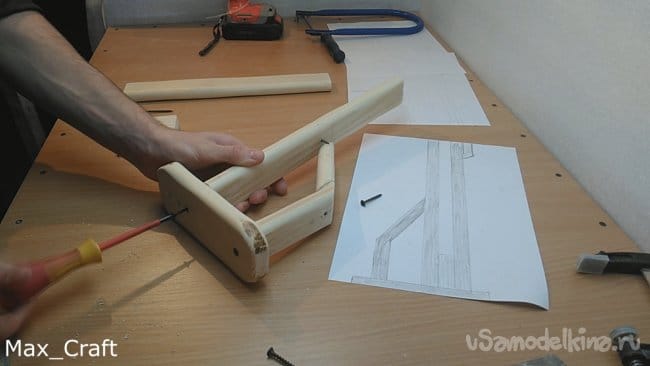

    Шаг 1: Изготавливать резинкострел я решил с приклада. Все детали будут делаться из доски толщиной 20 мм. Повторюсь, чертежей нет, все " на глаз". После того как вырезали все нужные детали, приступаем к сборке. Соединял я детали Столярным клеем и саморезами.



    Вот какой приклад получился у меня, смотрится довольно симпатично:)

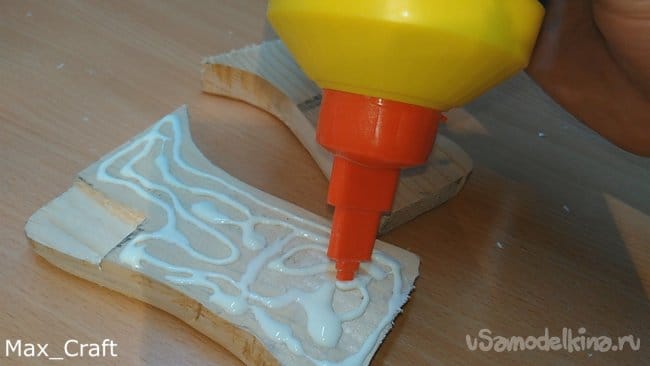

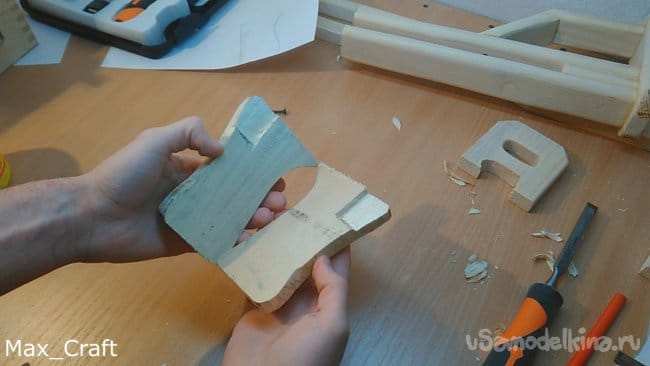

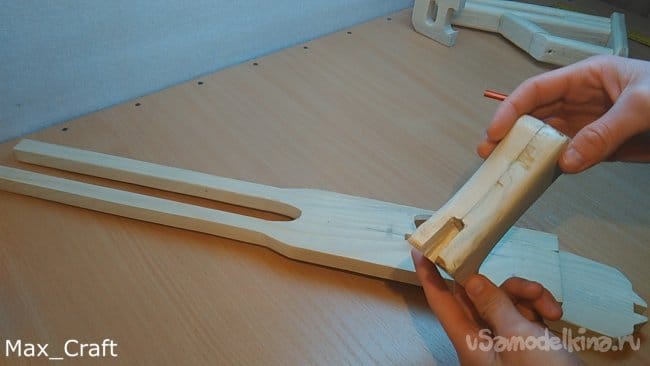

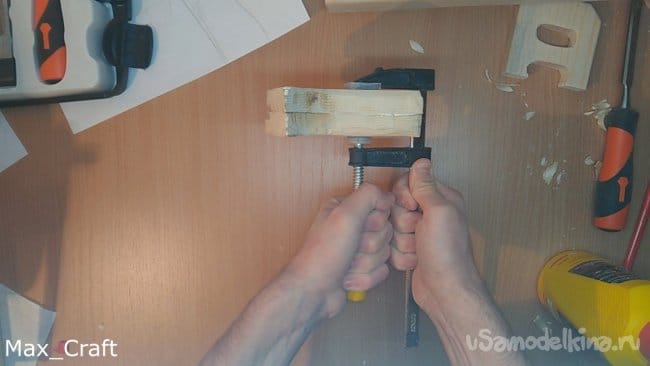

    Шаг 2: Далее из доски вырезаем 2 вот таких накладки. Это будет рукоять. Стамеской проделываем пазы, как на фото, они нужны для того, чтобы курок нажимался и имел " ход". Столярным клеем склеиваем их друг с другом, и стягиваем струбциной.

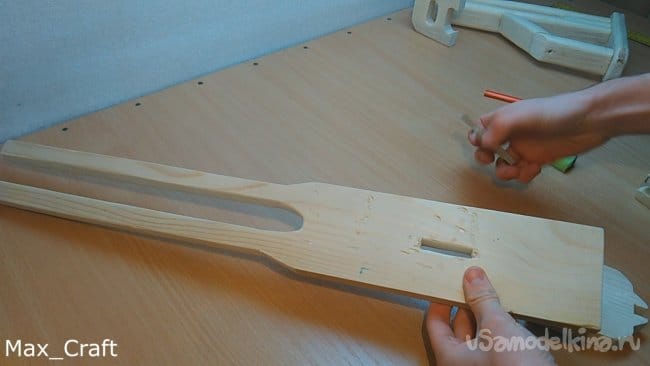

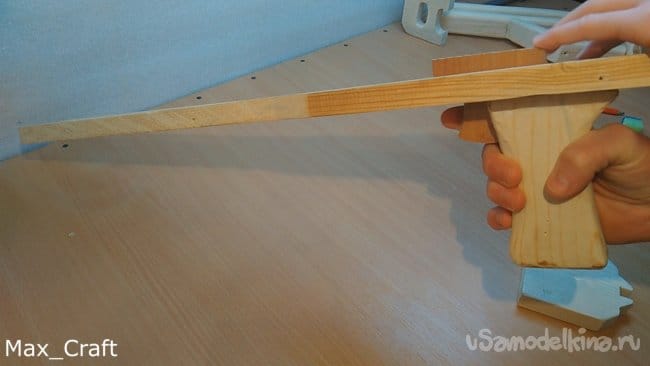

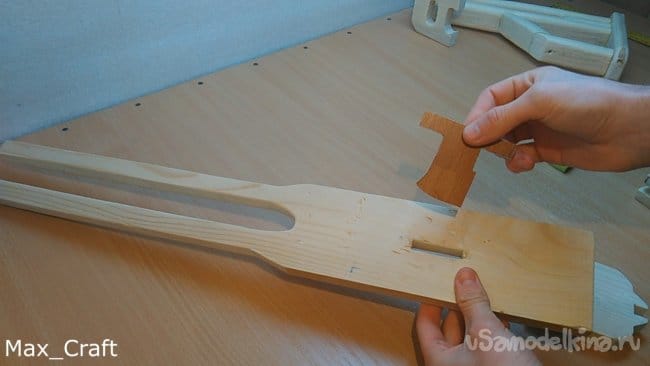

    Шаг 3:Из той же доски вырезаем вот такую деталь, как на фото. Она будет "основанием", так как все детали будут крепиться к ней. Далее проделываем небольшой паз под курок. Курок я вырезал из куска ламината. И затем приклеиваем ранее сделанную рукоять и для надёжности вкручиваем 4 самореза.

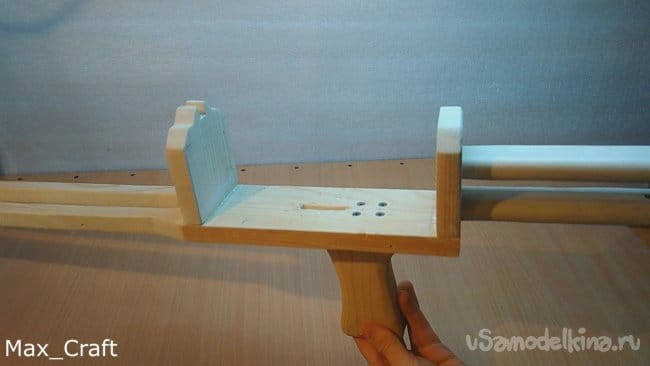

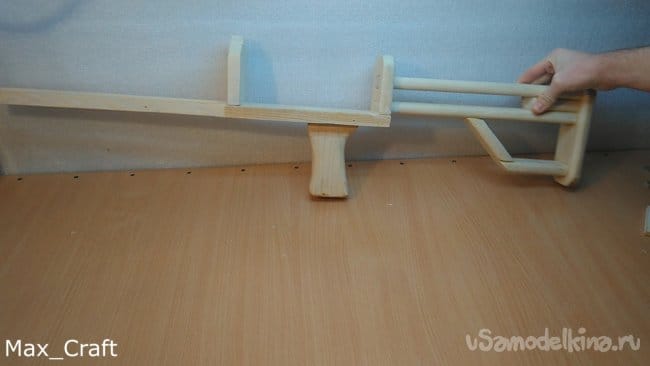

    Шаг 4: Затем вырезаем две вот таких детальки. И приклеиваем их к основанию, и так же приклеиваем приклад.

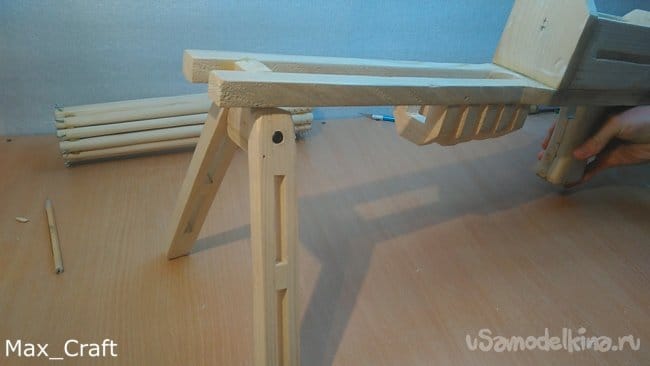

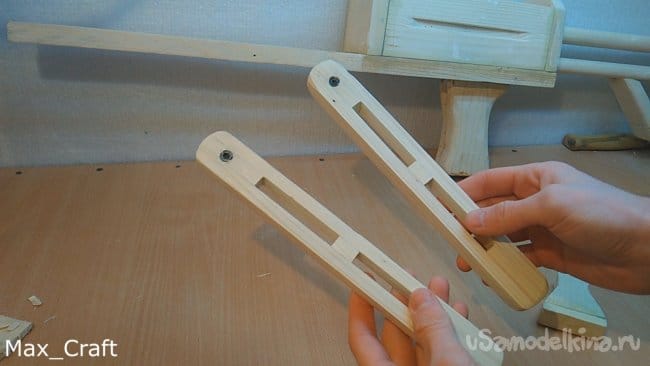

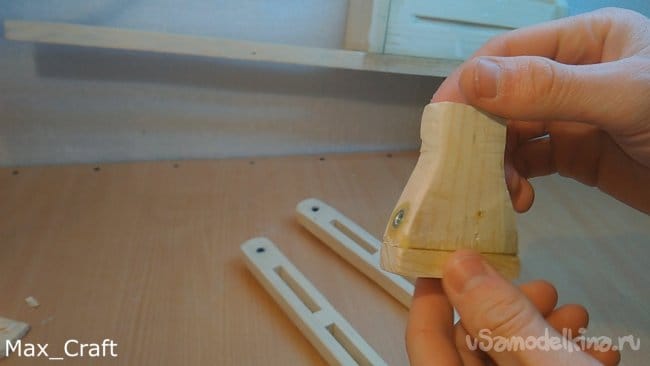

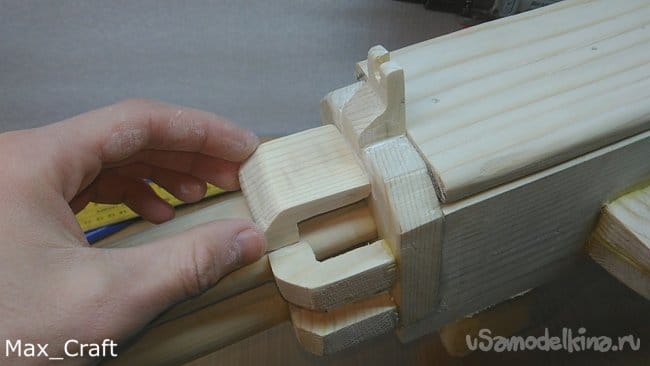

    Шаг 5: Делаем вот такой держатель для оружейной сошки. Внутри вклеены гайки, и сами сошки будут соединяться болтами.

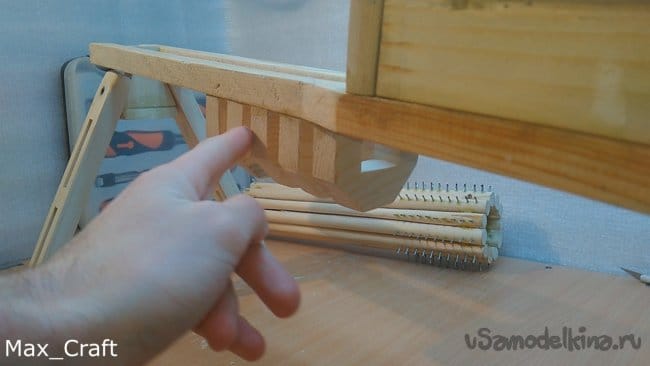

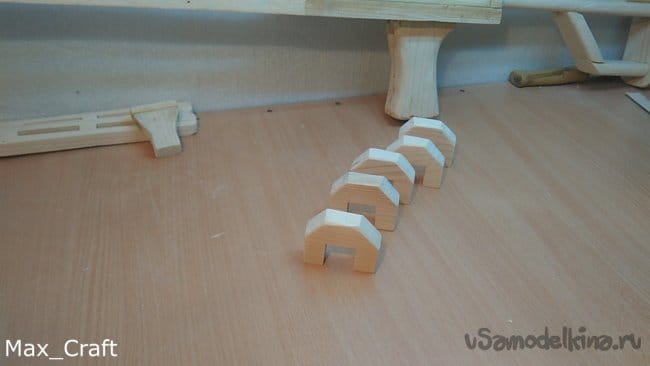

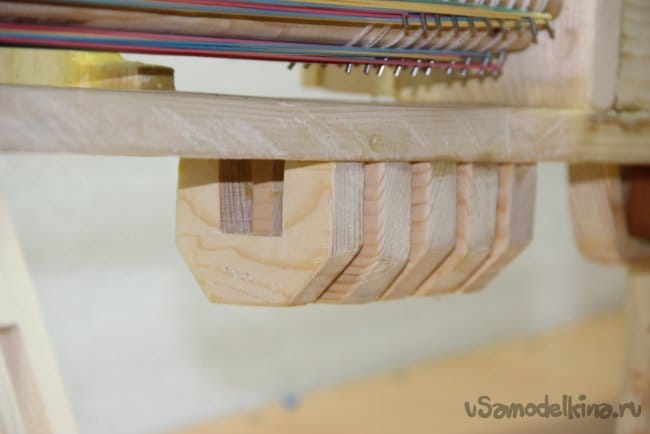

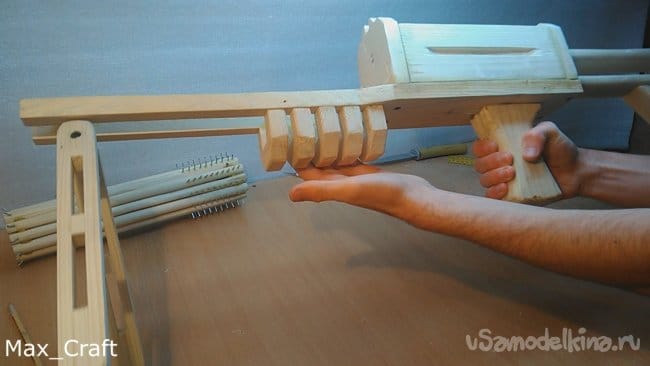

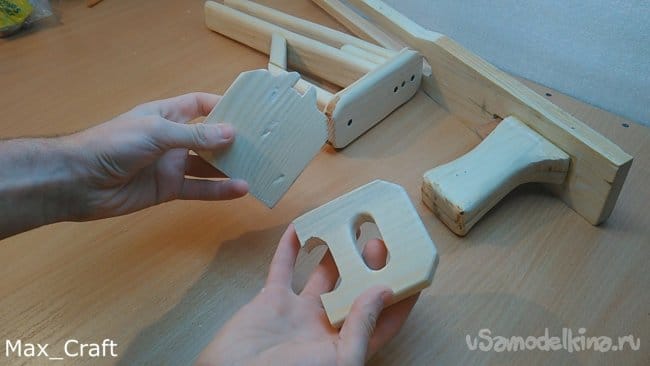

    Шаг 6: Чтобы было удобно держать наш пулемёт, вырезаем 5 вот таких п-образных деталей, и приклеиваем их на своё место.

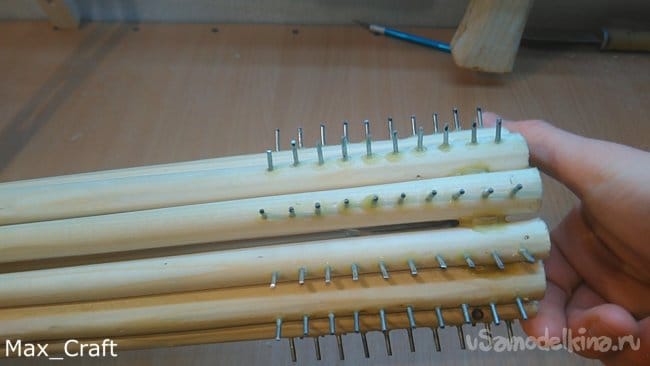

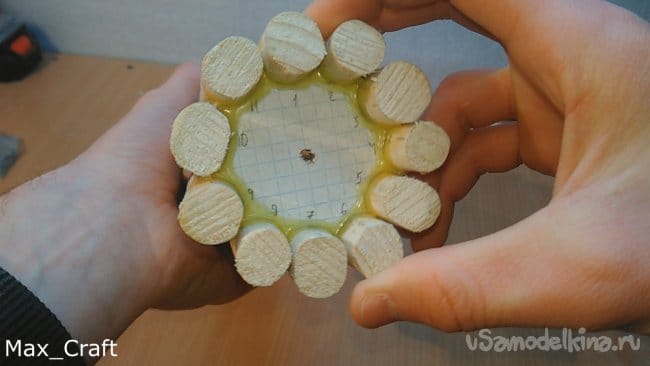

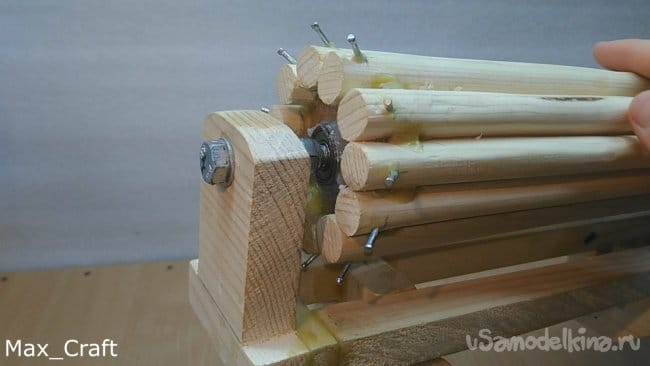

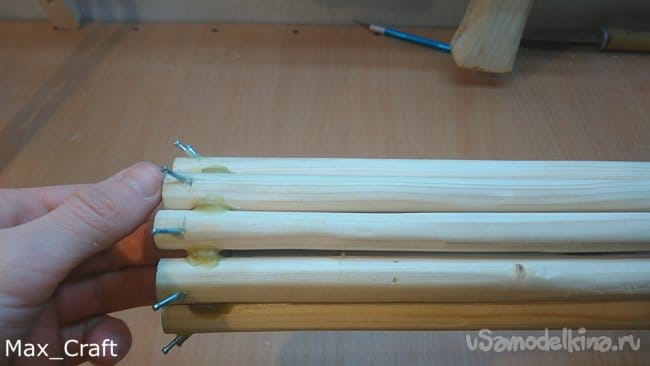

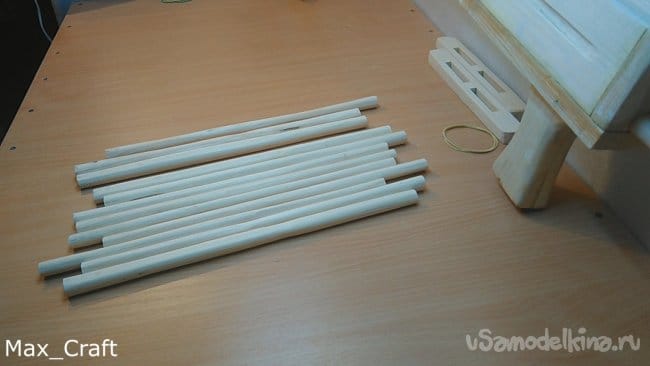

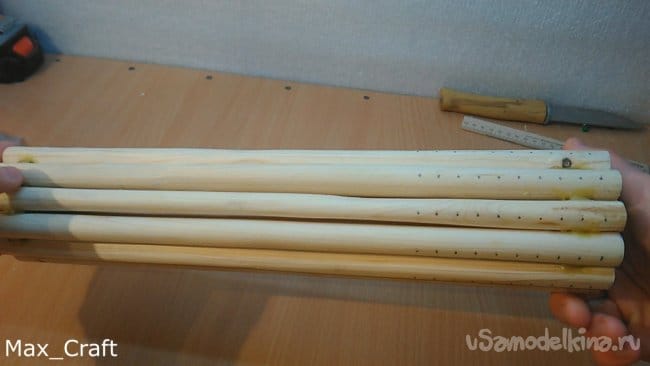

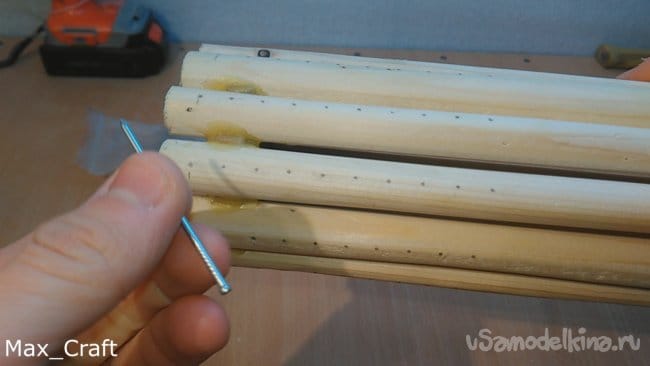

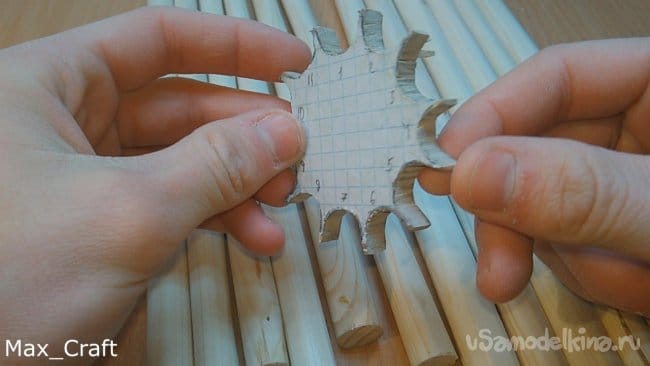

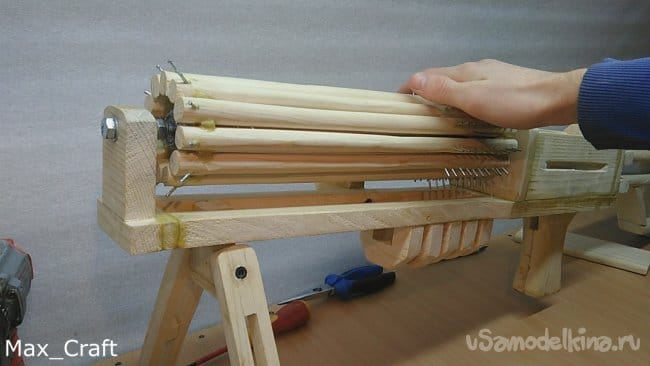

    Шаг 7: Далее я сделал 11 вот таких вот палочек. Длинна их чуть больше, чем длинна натяжки резинки. Затем из ламината я вырезал две вот таких вот звёздочки. Столярным клеем приклеил все палочки на звезду, и получился вот такой вот барабан. Палки нужно сделать как можно ровнее и "круглее", чтобы они плотно приживались к звёздочке. Затем сделав разметку, я просверлил отверстия под гвоздики, затем вклеил их и укоротил для нужной длинны - 8-10 мм.

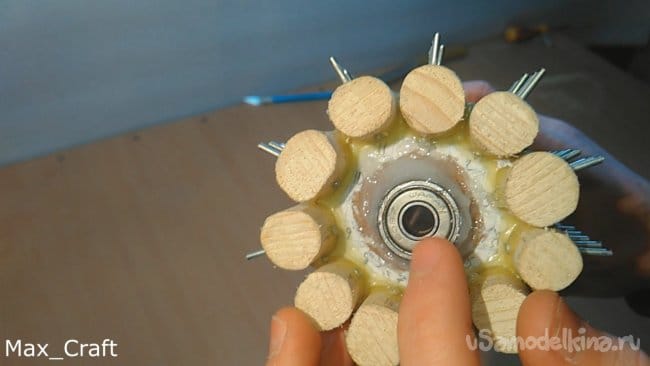

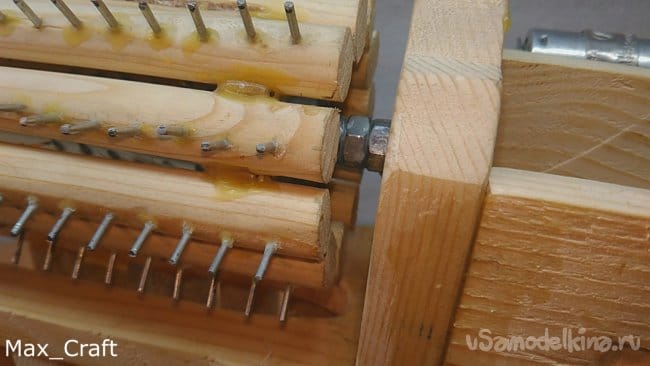

    Шаг 8: Холодной сваркой вклеил с каждой стороны по одному подшипнику. Затем установил барабан на своё место. Барабан установлен на двух осях, осями служат два болта, которые плотно вставлены в подшипники.

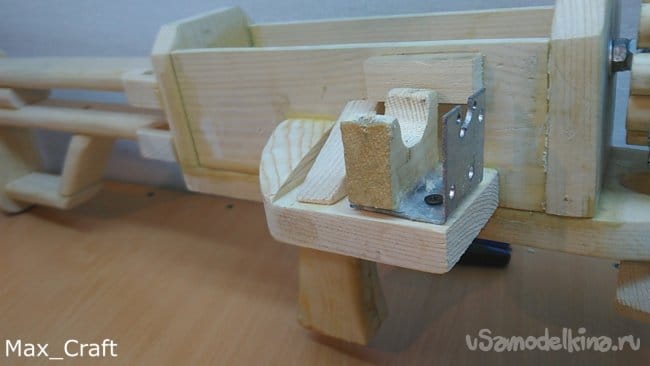

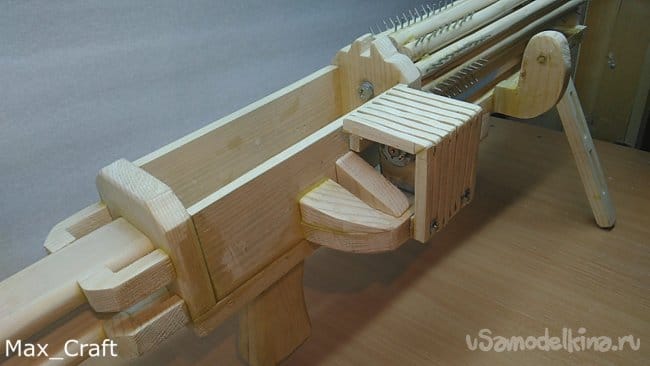

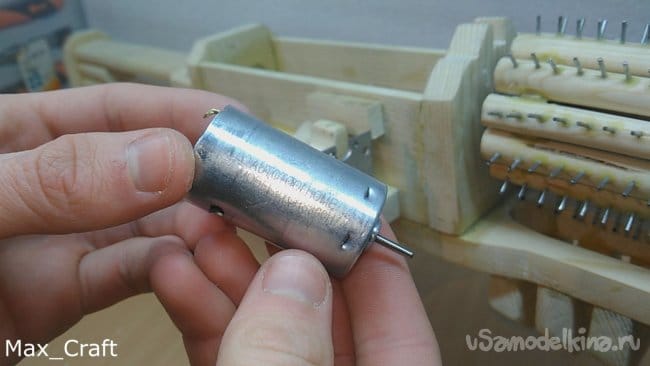

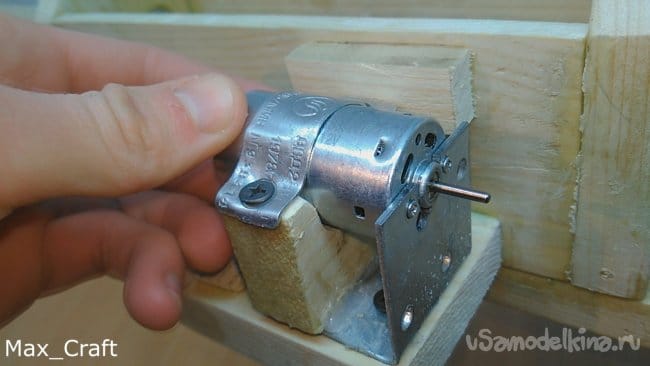

    Шаг 9: Затем делаем вот такую подставку под моторчик. Моторчик я взял 12 V и установил его на своё место. Чтобы спрятать мотор, я сделал вот такую декоративную защиту.

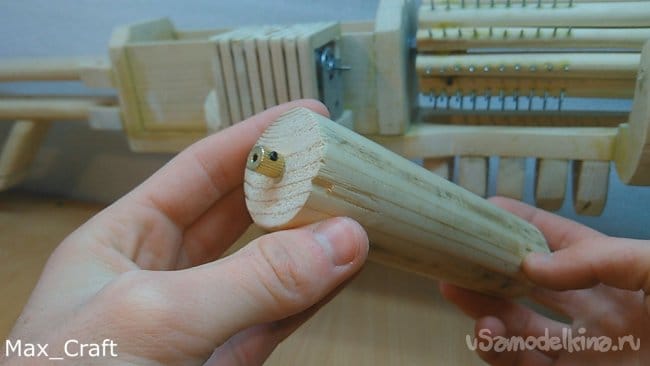

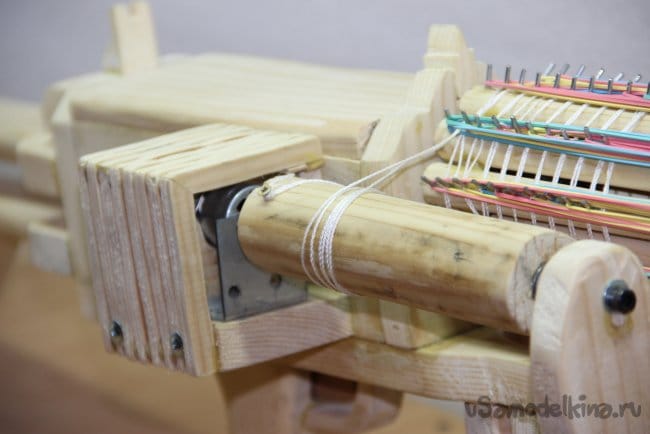

    Шаг 10: В цилиндрический брусок в один торец вклеиваем небольшой подшипник, а с другой стороны вклеиваем патрон, который шёл в комплекте с моторчиком. Затем устанавливаем патрон на вал моторчика, а в подшипник вставлен болт.

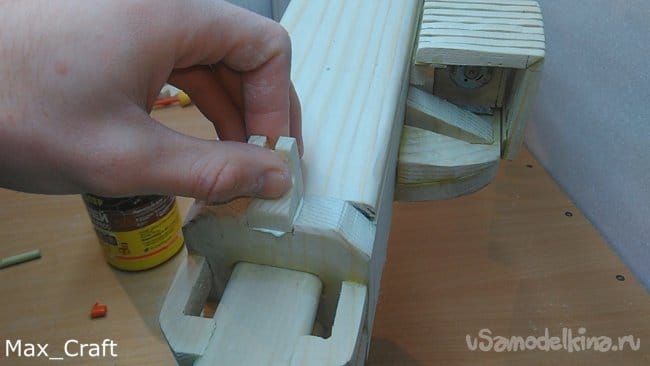

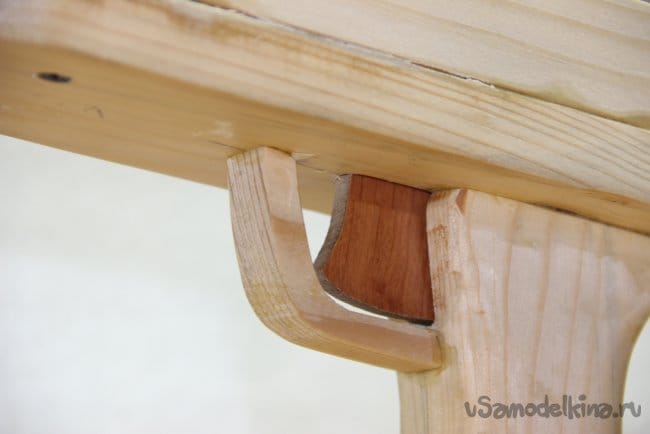

    Шаг 11: Приклеиваем декоративные мелочи: прицел, различные мелкие детальки, защиту курка и тп.

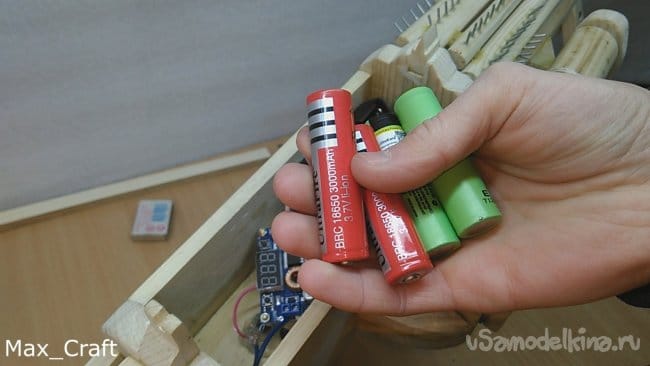

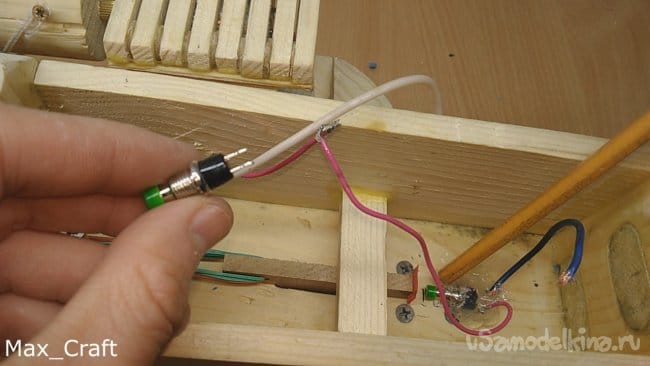

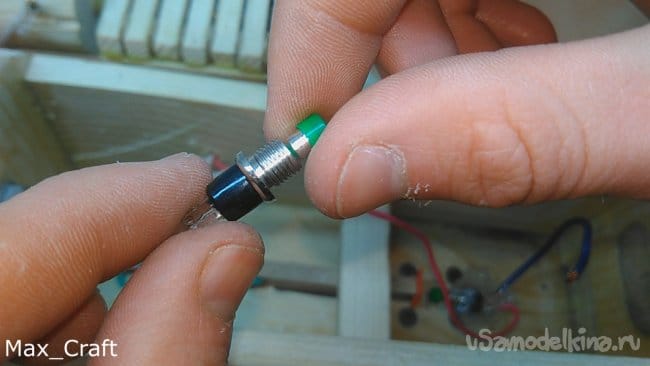

    Шаг 12: Приступаем к сборке электрики. Я взял вот такую кнопку, и приклеил термо клеем на своё место, так чтобы курок при нажатии пальцем, нажимал на эту кнопку. Возвращают курок в исходное положение несколько резинок. Приклеенный сверху брусочек не даёт курку подняться вверх. Затем собираем простенькую схему, которая включает в себя моторчик, кнопку, коробку под аккумуляторы 18650 и понижающий модуль. Все комплектующие я заказывал на всем известном китайском магазине. Так как моторчик на 12v, а четыре аккумулятора это почти 15V, понижающий модуль обязательно нужен, тем более им можно регулировать обороты моторчика, и следовательно скорость выстрела резинок.

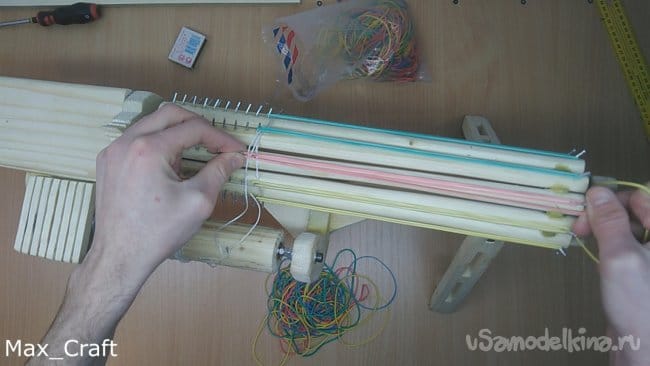

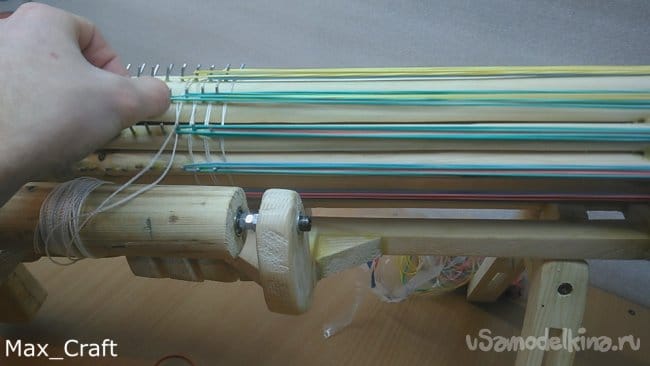

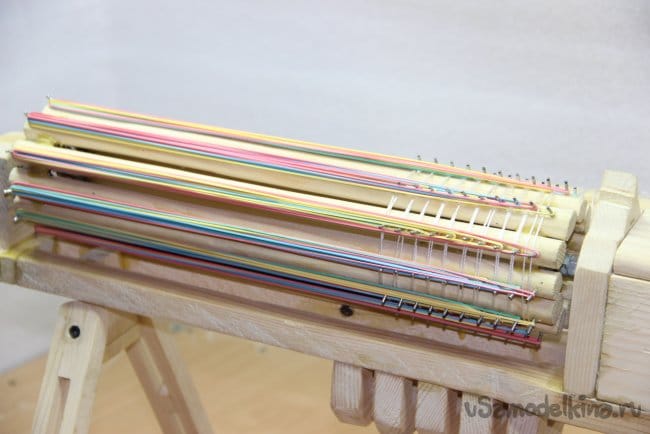

    Шаг 13: Закрепляем капроновую нитку на крутящий валик и можно приступать к заряжанию резинок. Всё довольно просто и легко, но немного долго. Как правильно заряжать можно посмотреть в моём видео. Так же скорость выстрела резинок можно увеличить или уменьшить, покрутив болтик на понижающем модуле. Проще говоря, прибавить или увеличить обороты моторчика.

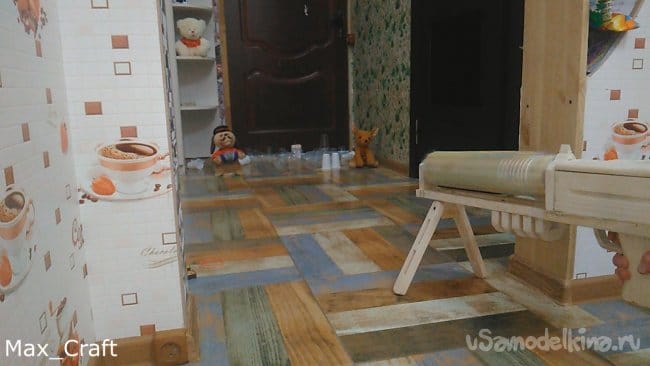

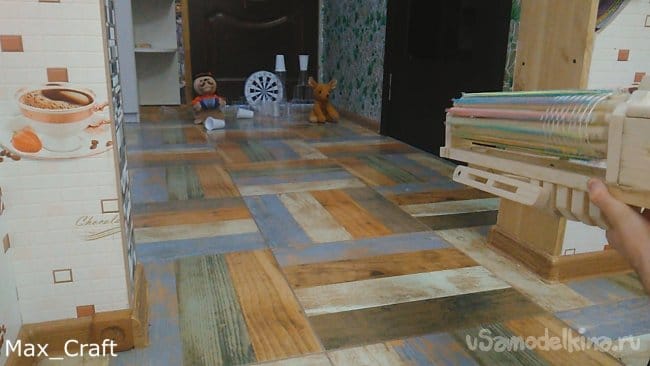

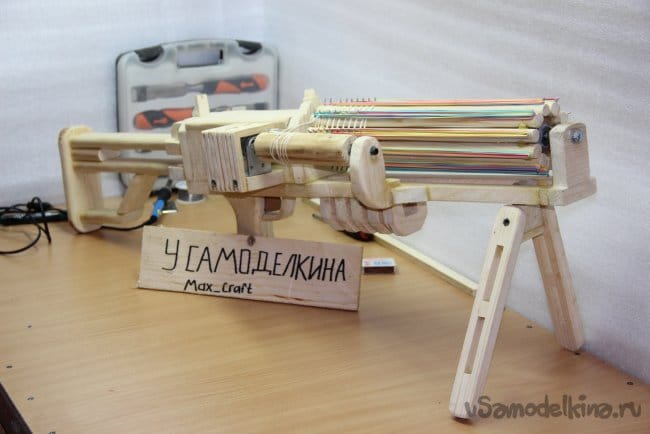

    Ну вот как-то так. Для первого такого серьёзного проекта получилось я думаю не плохо. Испытание можете посмотреть в моём видео.

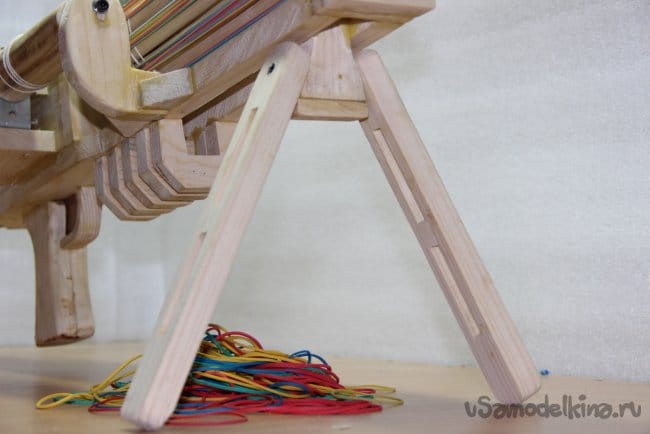

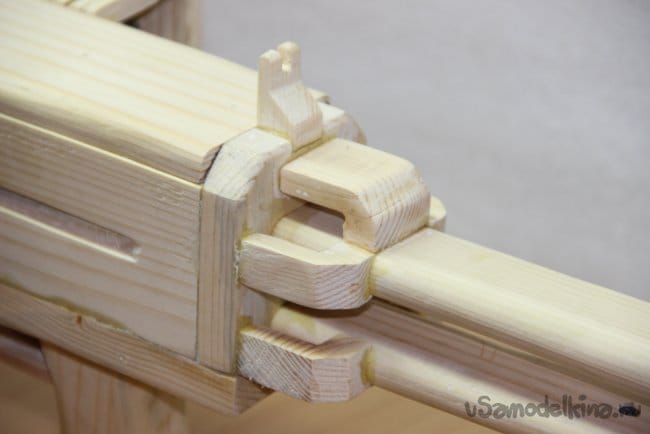

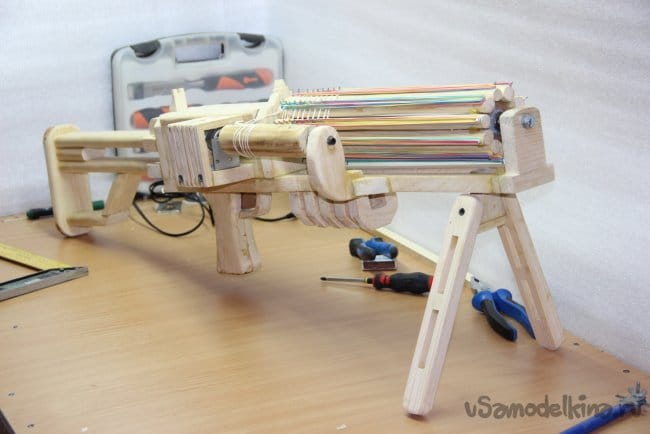

    Ну ещё пару фоточек с лучшем качеством:)








    Всем спасибо за внимание!
