Сушилка для бутылок


Здравствуйте уважаемые постоянные пользователи и гости этого сайта!
Представляю Вашему вниманию, после достаточно долгого перерыва, очередную самоделку изготовленную мною буквально из того, что нашел на работе и минимума инструментов, которые были найдены там же и что лежало в багажнике машины.

Скопилось слишком много бутылок, которые необходимы для налива туда проб горючего и его транспортировки в лабораторию. Так как даже небольшое количество инородных веществ в бутылке может сказаться на его качестве при экспертизе, то их приходится очень часто мыть и соответственно высушивать перед использованием. Сушка на батареях достаточно неудобна, не говоря уже о том, что с батареи бутылки легко могут упасть и разбиться. А они у нас можно сказать на вес золота.Поэтому и возникла необходимость в изготовлении специальной бутылочной сушилки.

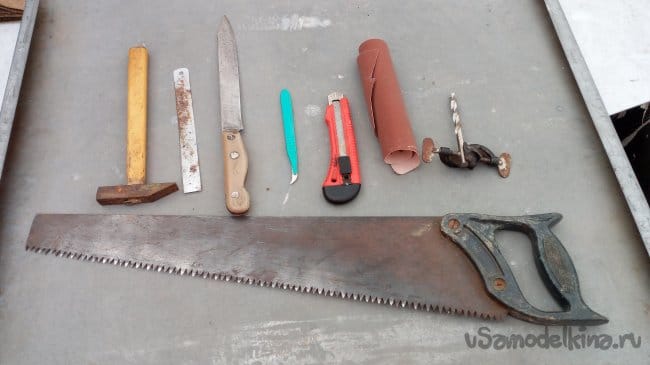

Для изготовления, как и говорилось, много инструментов не понадобилось.

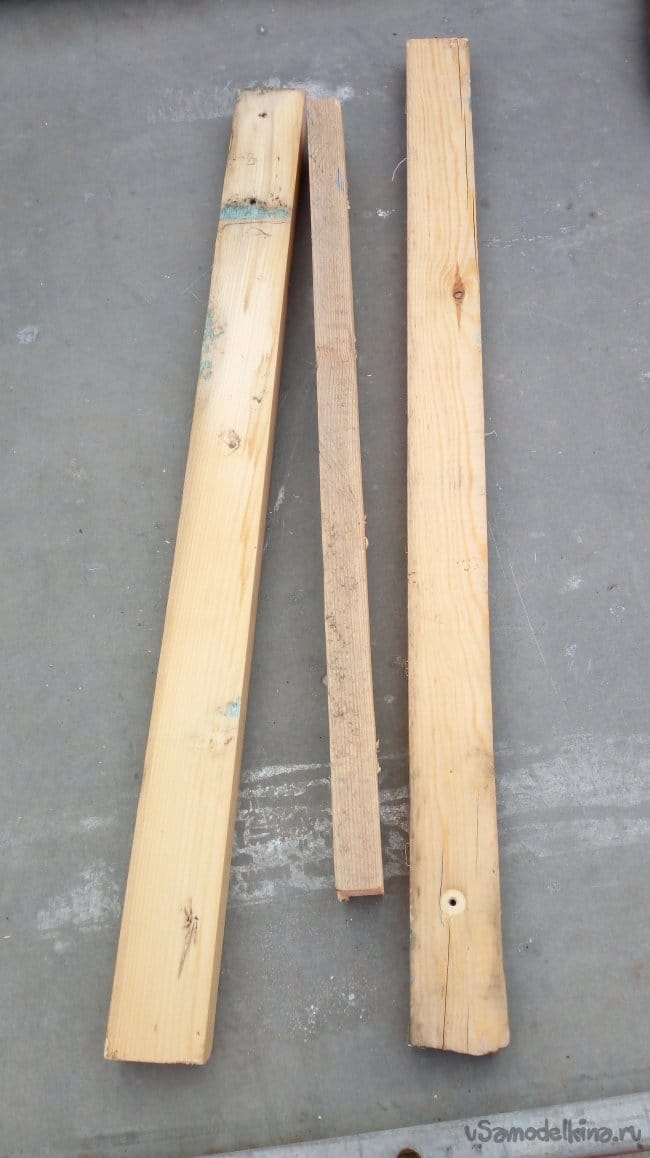

Основой послужили несколько метров использованных сосновых брусков 20х50 мм.

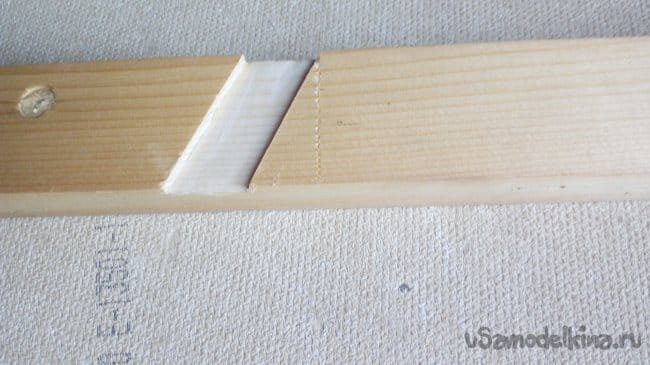

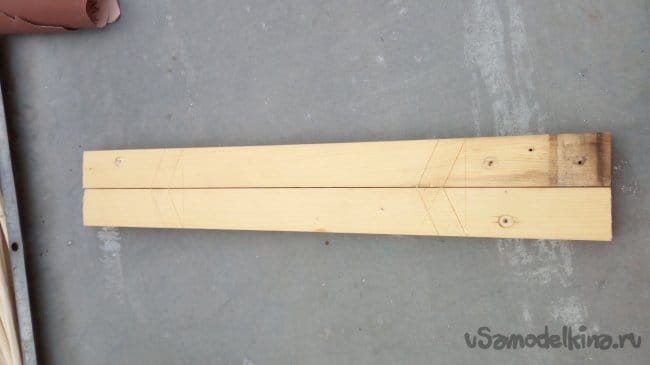

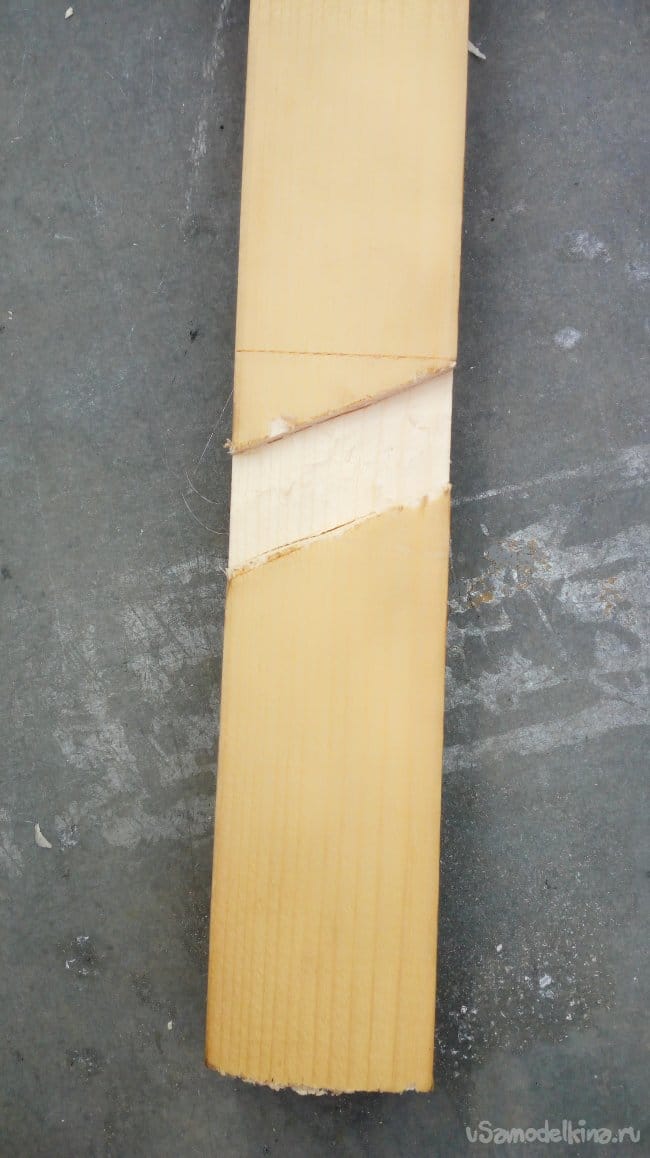

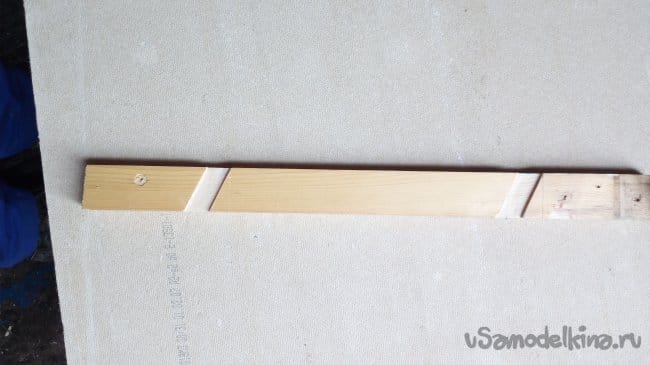

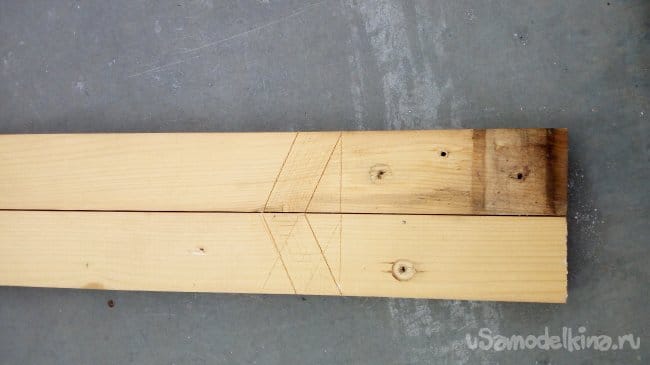

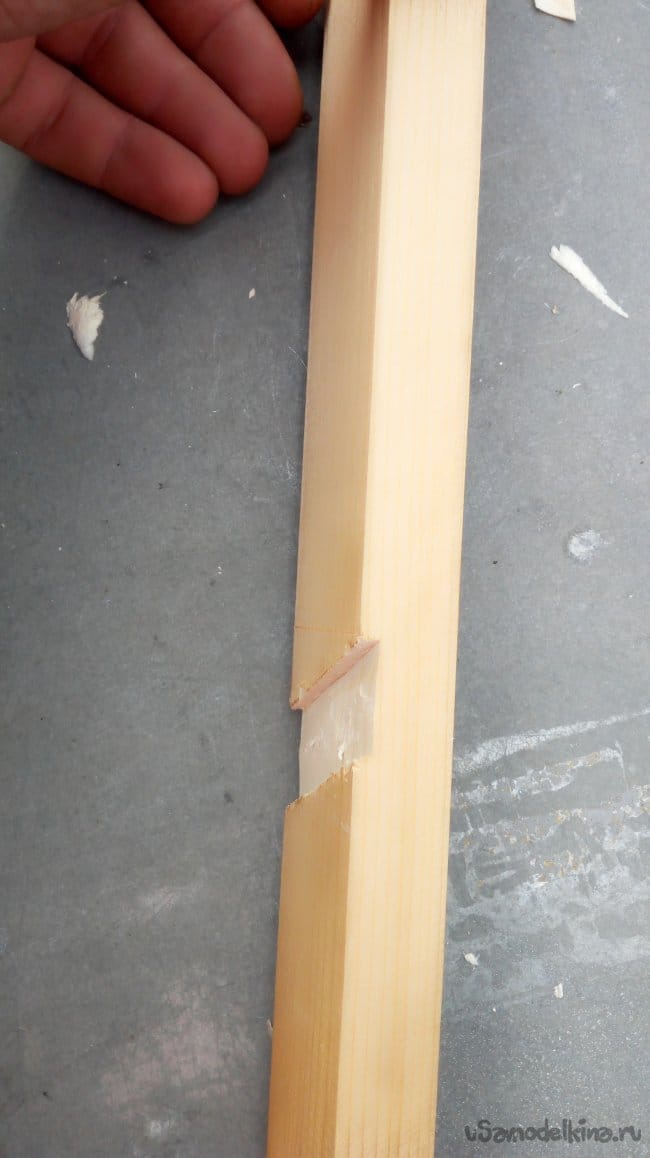

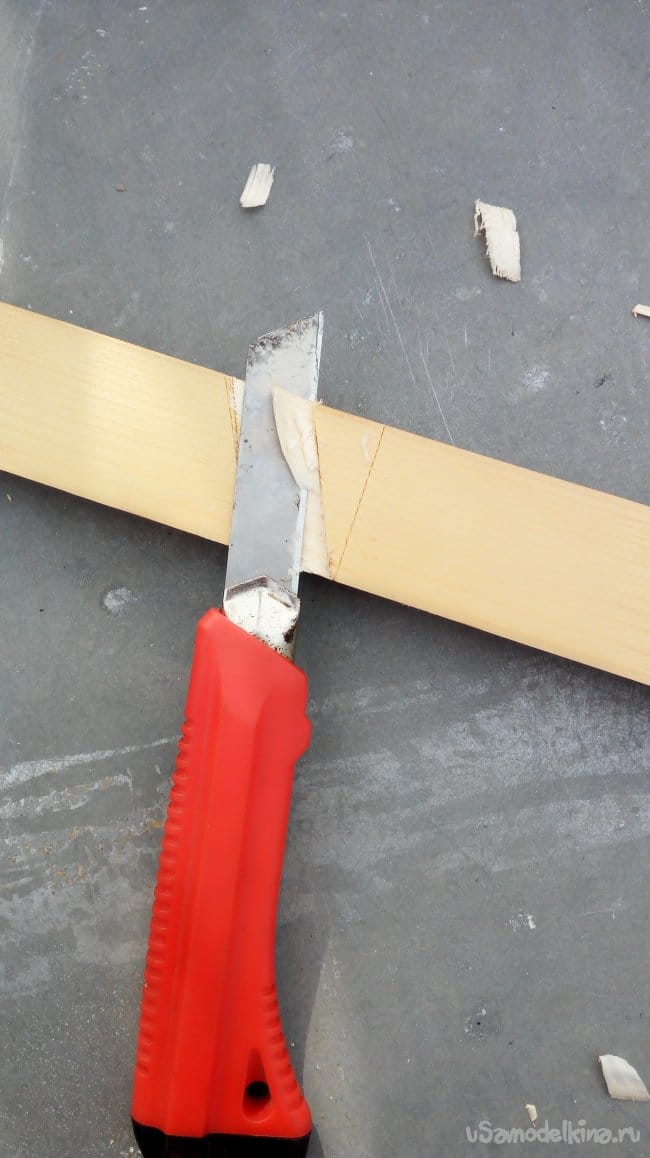

Имея достаточно мало свободного пространства для установки сушилки,было решено изготовить ее таким образом, чтобы при достаточно меленьком размере вмещалось как можно больше бутылок. Поэтому поперечные планки-держатели будут размещаться под небольшим углом. Приступаем к непосредственно изготовлению. Для начала я отпилил 2 боковины, к которым будут крепиться поперечины. Отметил и вырезал под них пазы для более крепкого соединения. Пазы вырезал канцелярским ножом, что делать не советую. В процессе работы нож соскользнул с заготовки и хорошенько порезал мне палец. Не забывайте о технике безопасности и защитных перчатках!!

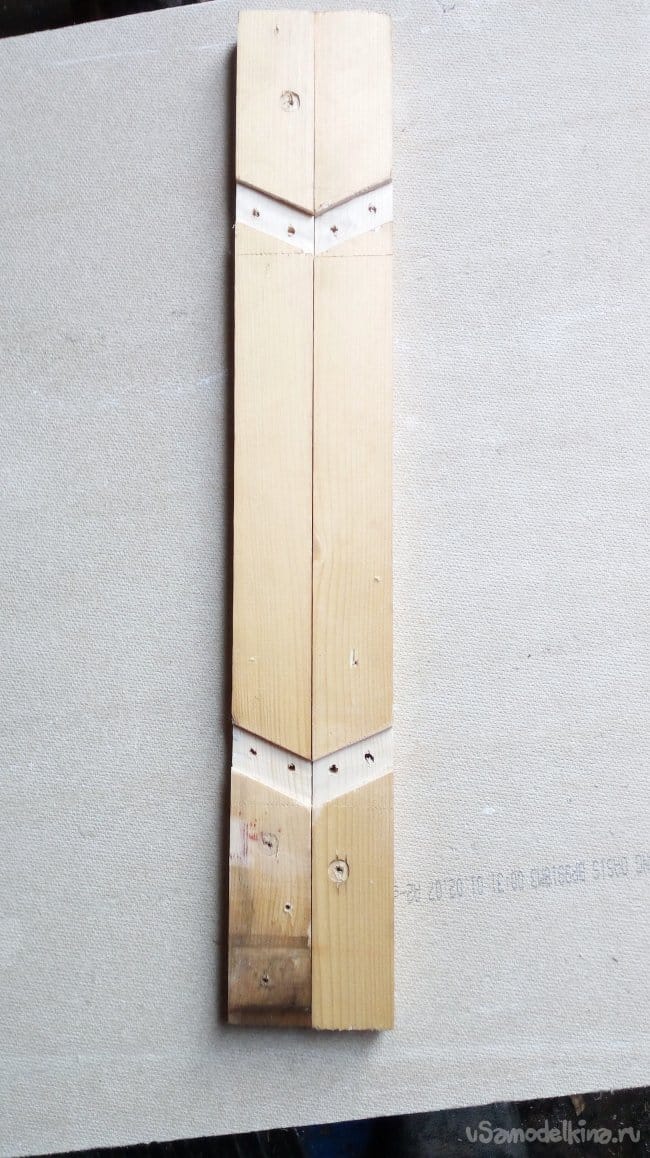

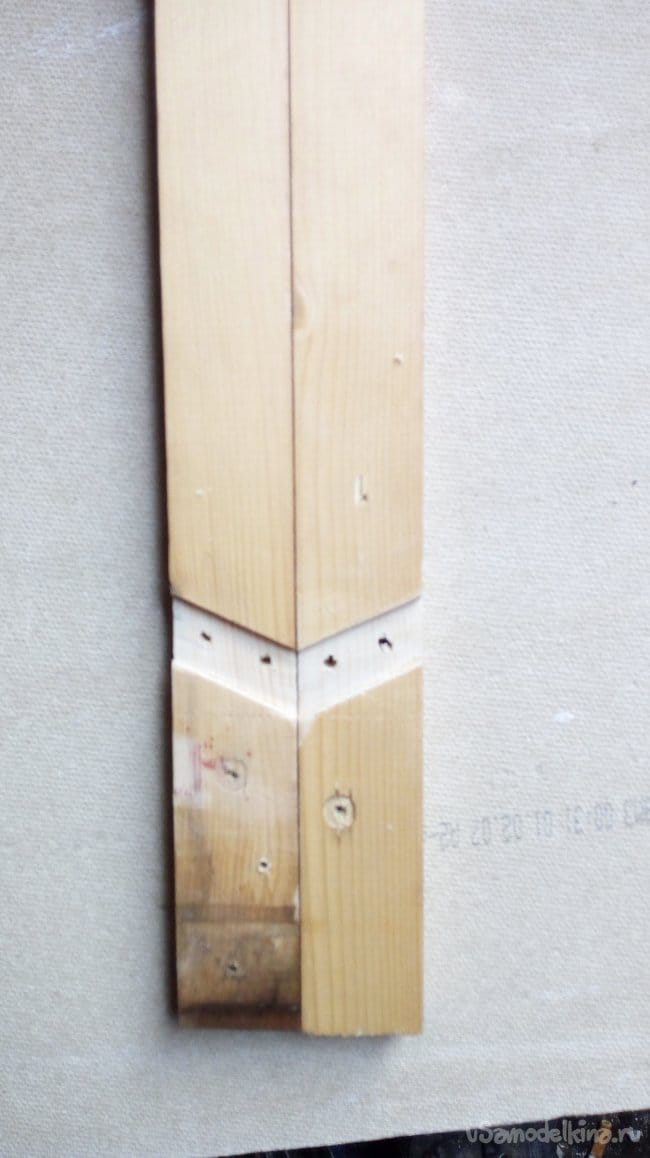

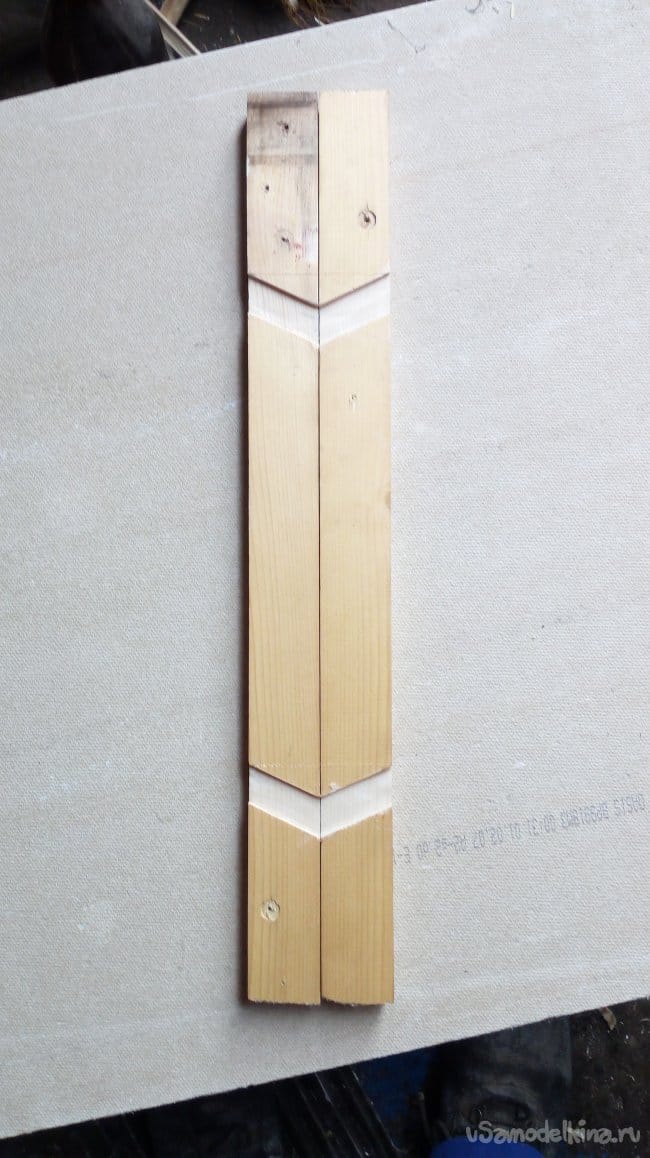

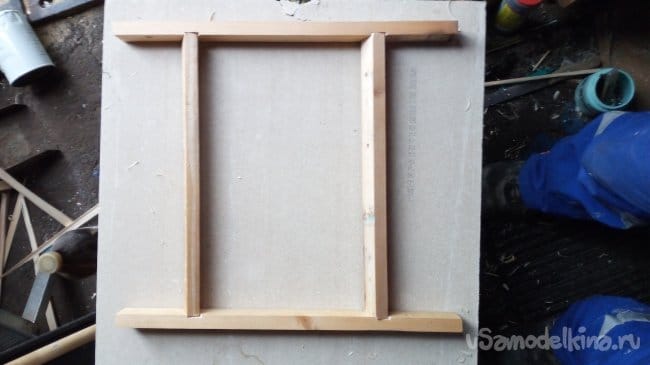

Вот что должно получиться на начальном этапе:

Заранее в пазах просверлил отверстия под шканты. Решение использовать именно их продиктовано отсутствием достаточного количества саморезов, которые на тот момент я просто не мог ни где взять. Поэтому и пришлось экономить имеющиеся.

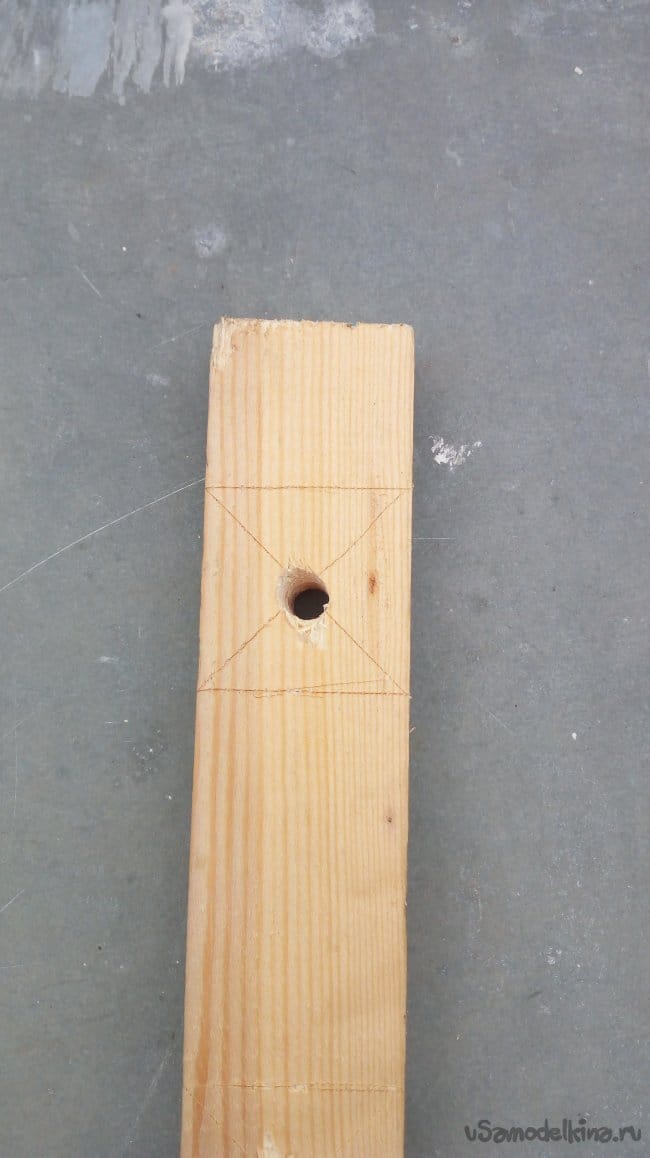

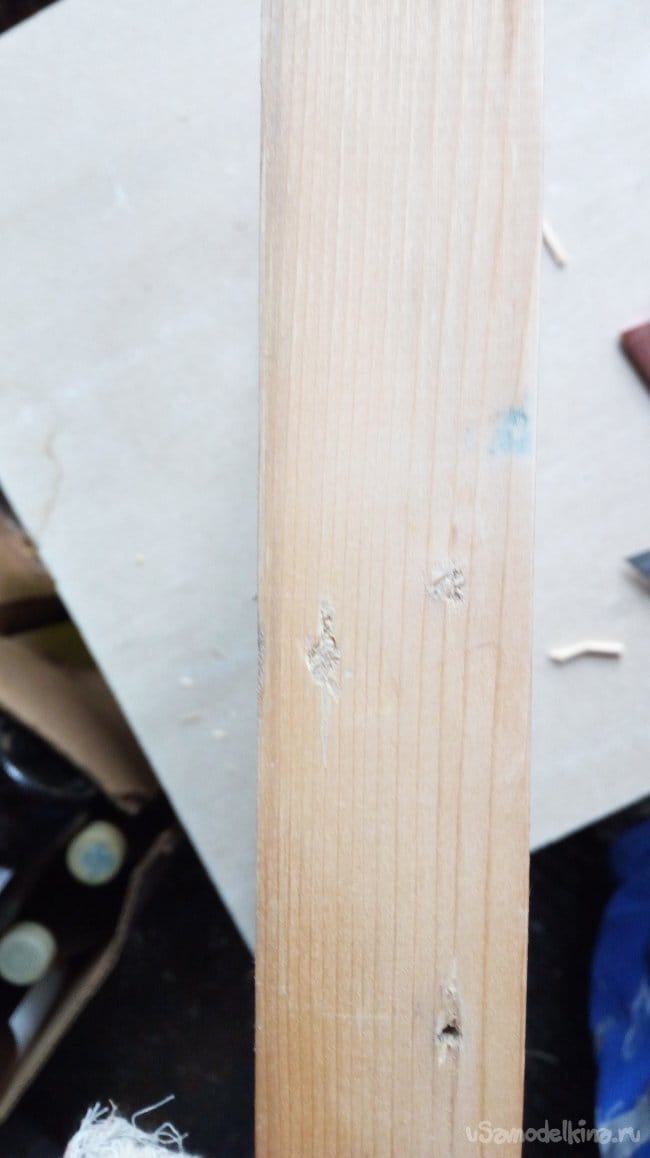

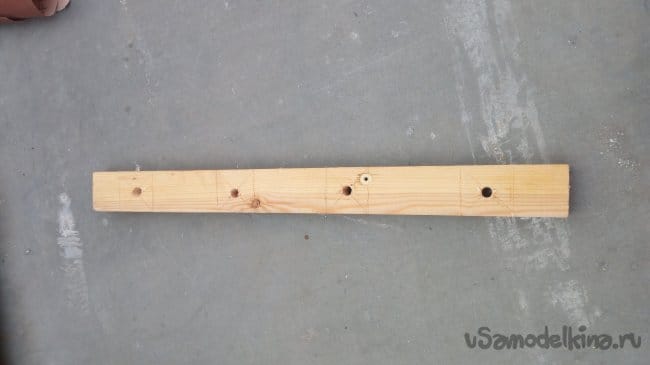

Далее пришел черед изготовления поперечных планок-подставок. Определив оптимальное расстояние между держателями так, чтобы при установленных на них бутылках, они не мешали одевать и снимать их, я разметил и просверлил отверстия в планках.

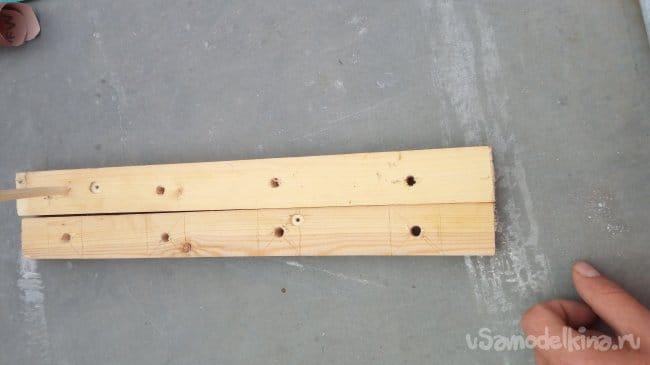

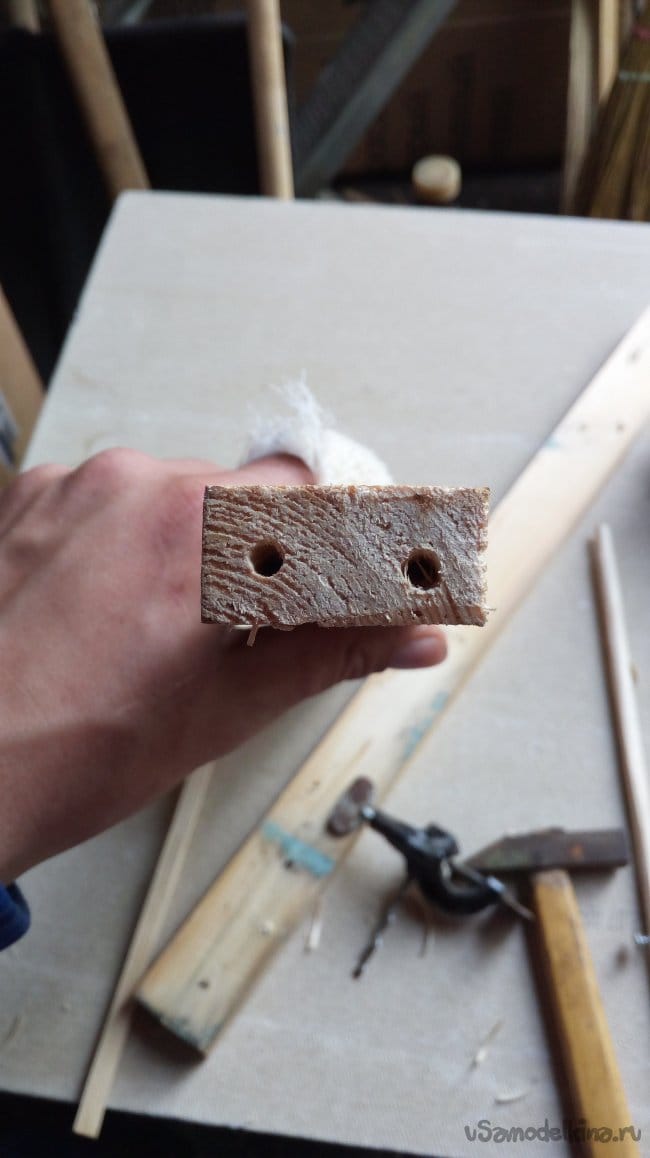

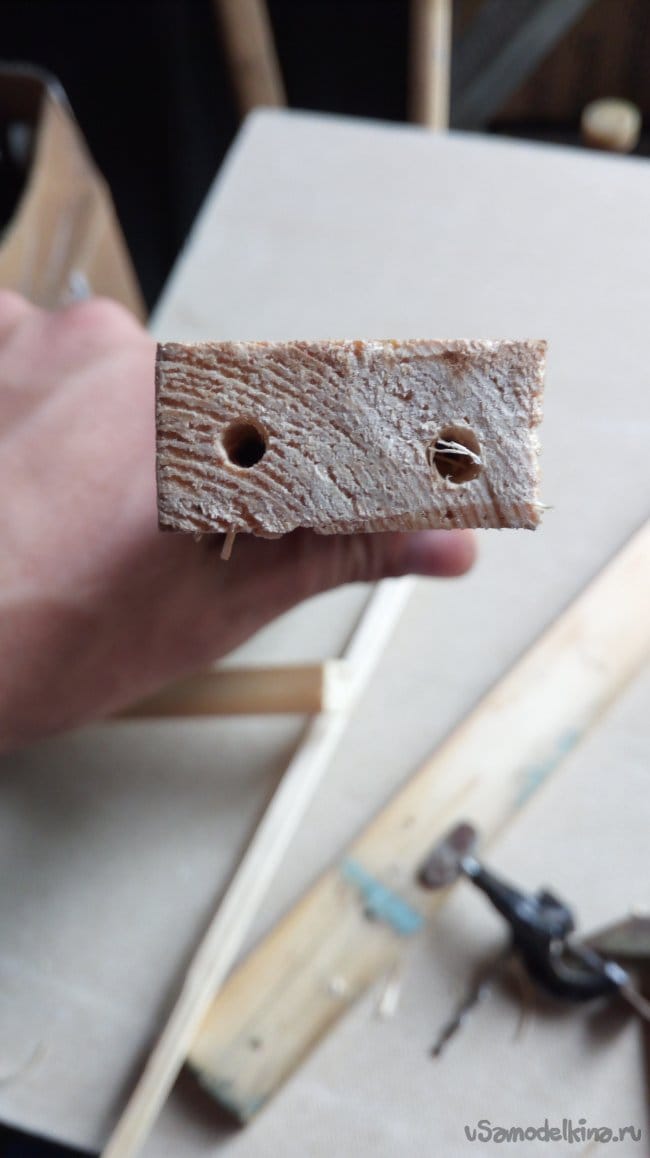

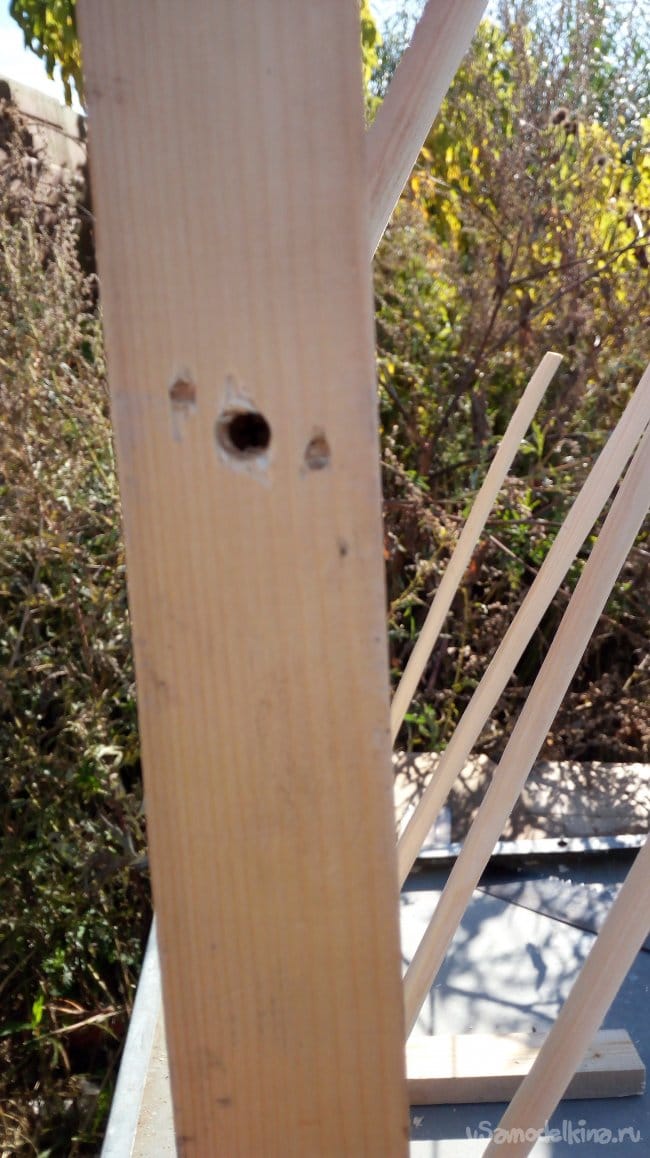

В них просверлил отверстия для крепления к боковинам сушилки.

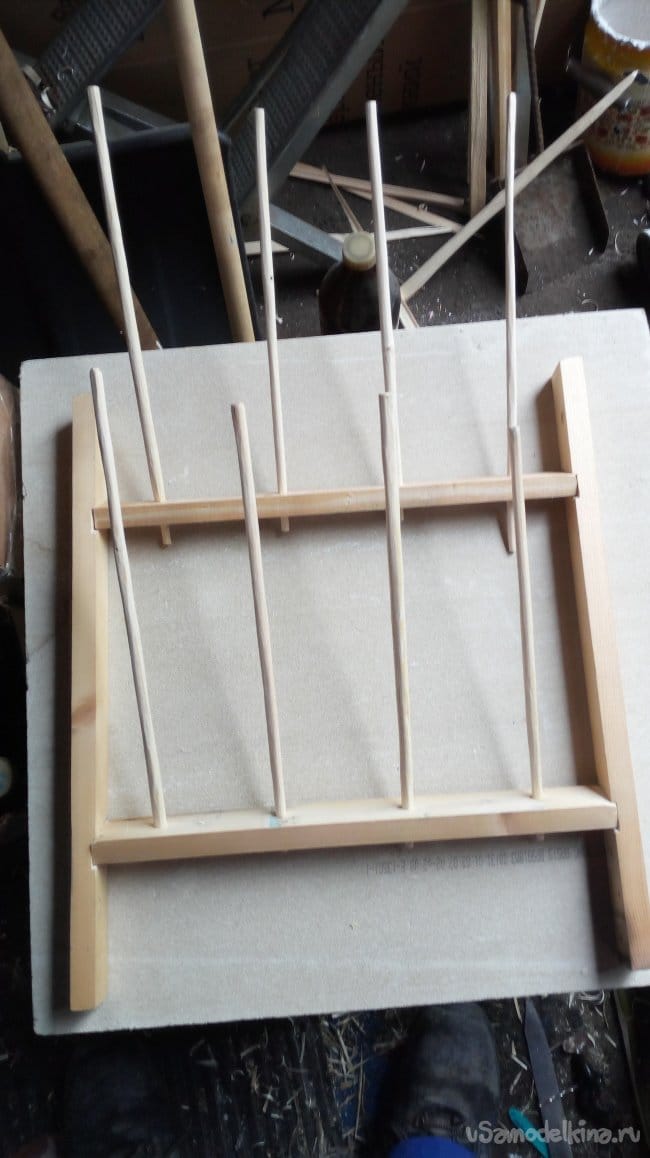

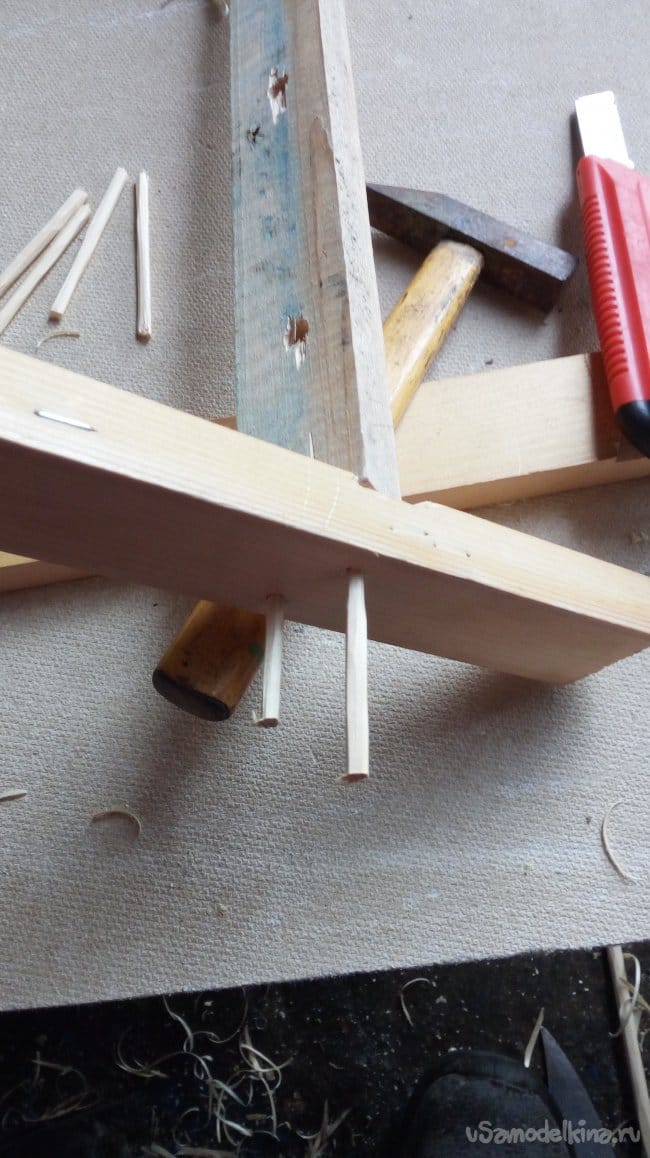

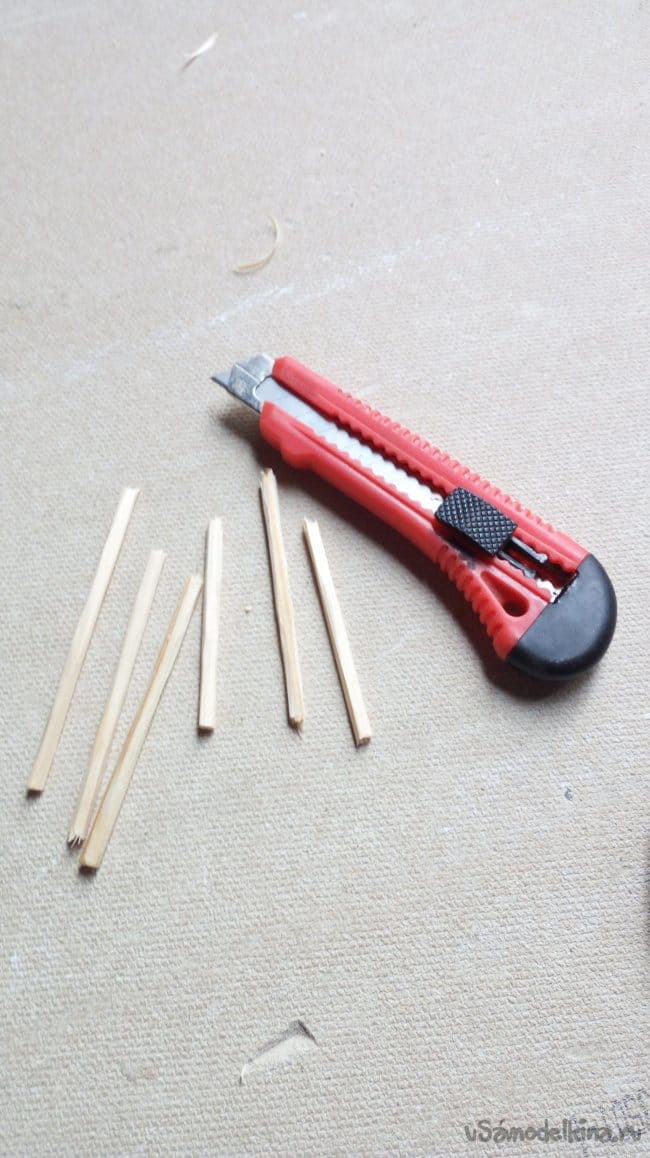

Из обрезков брусков выстрогал шканты и с их помощью закрепил между собой все изготовленные части деталей воедино.

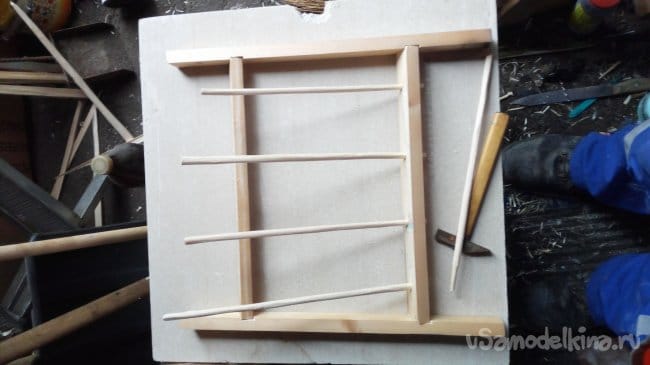

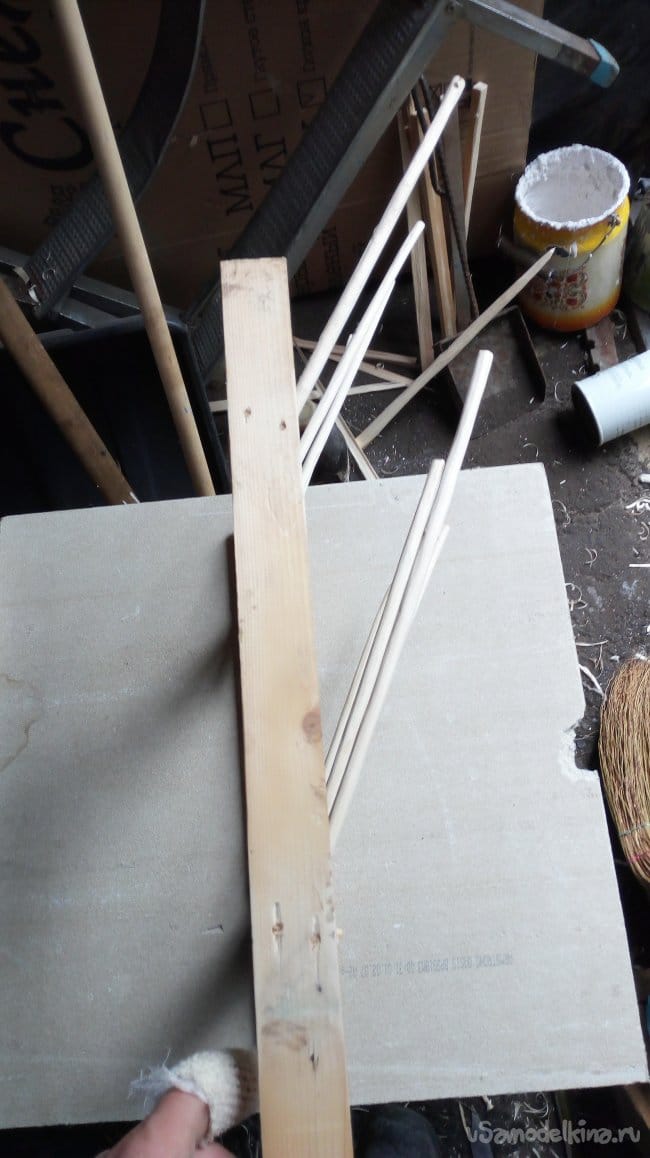

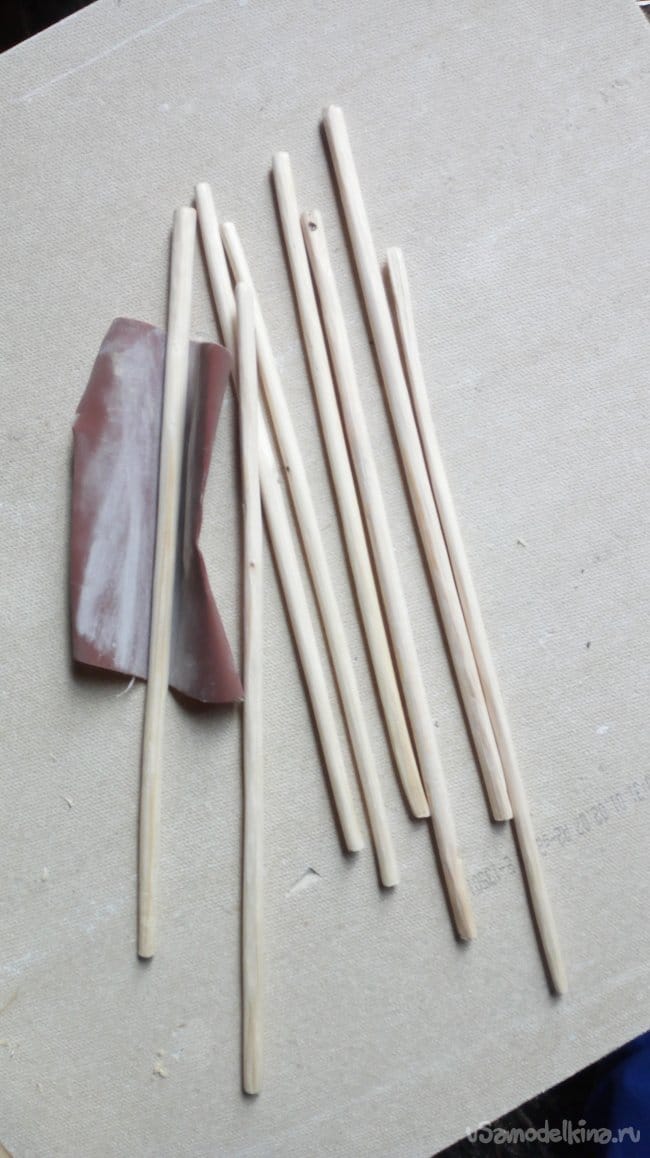

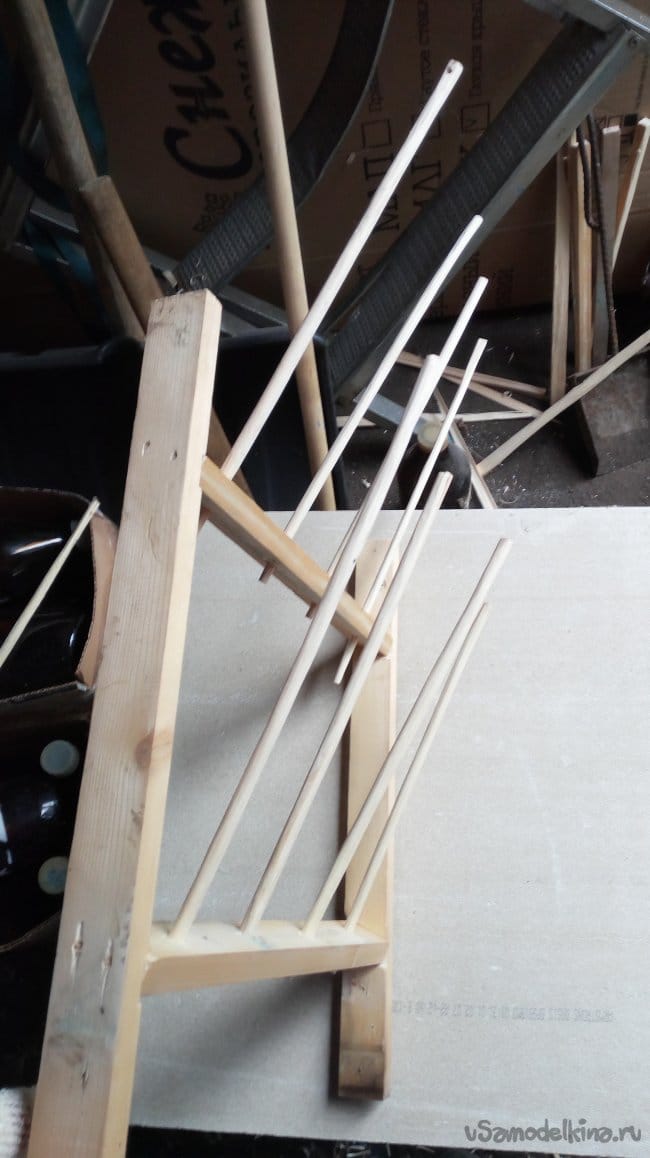

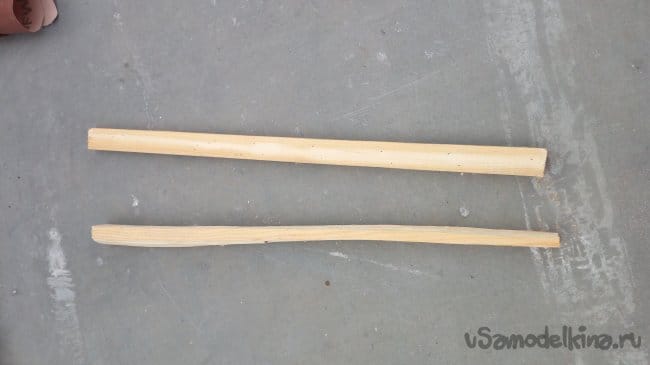

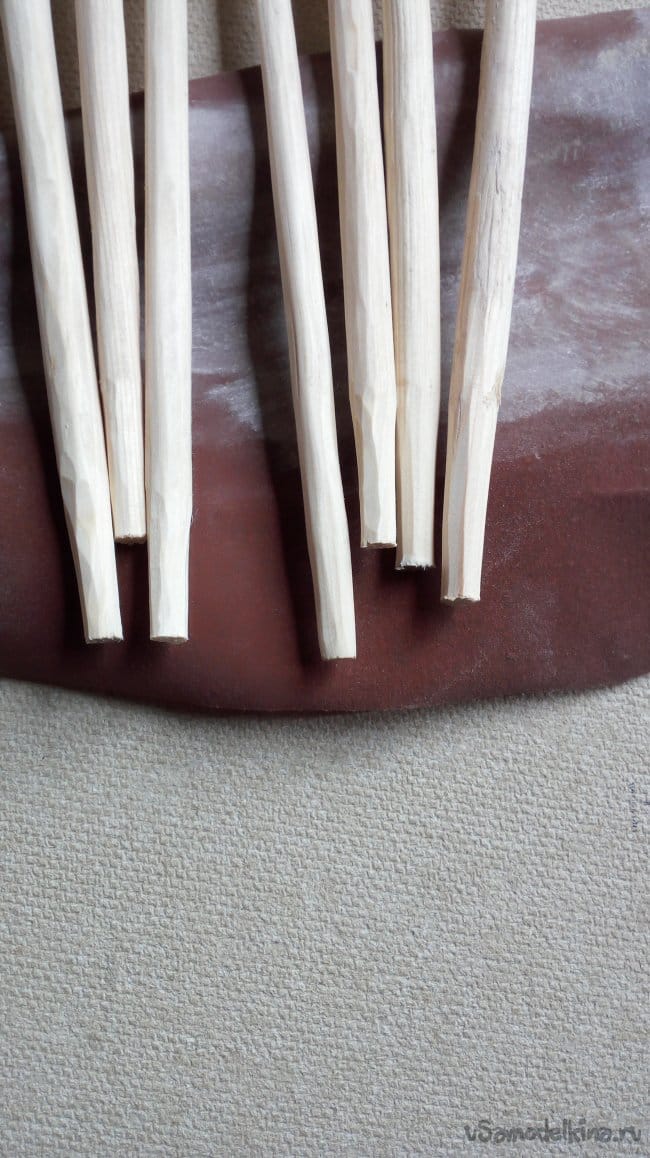

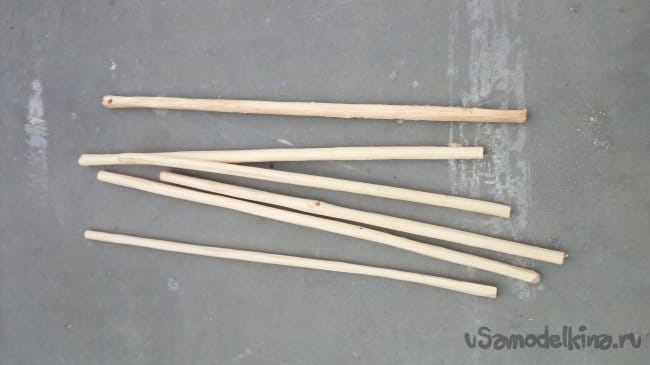

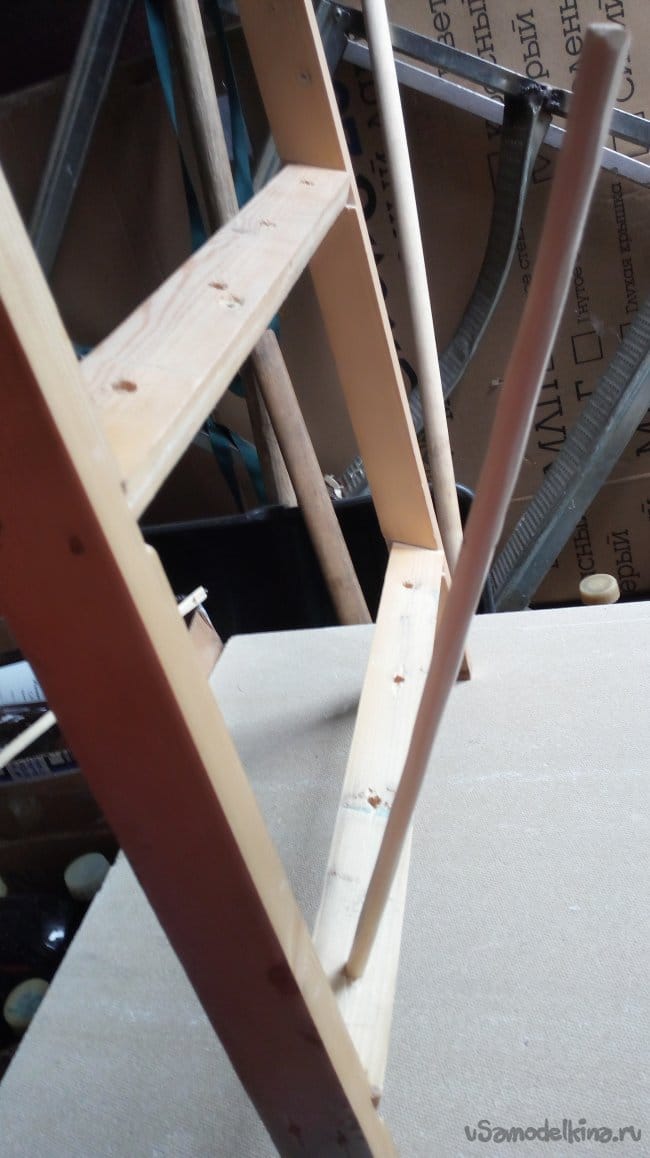

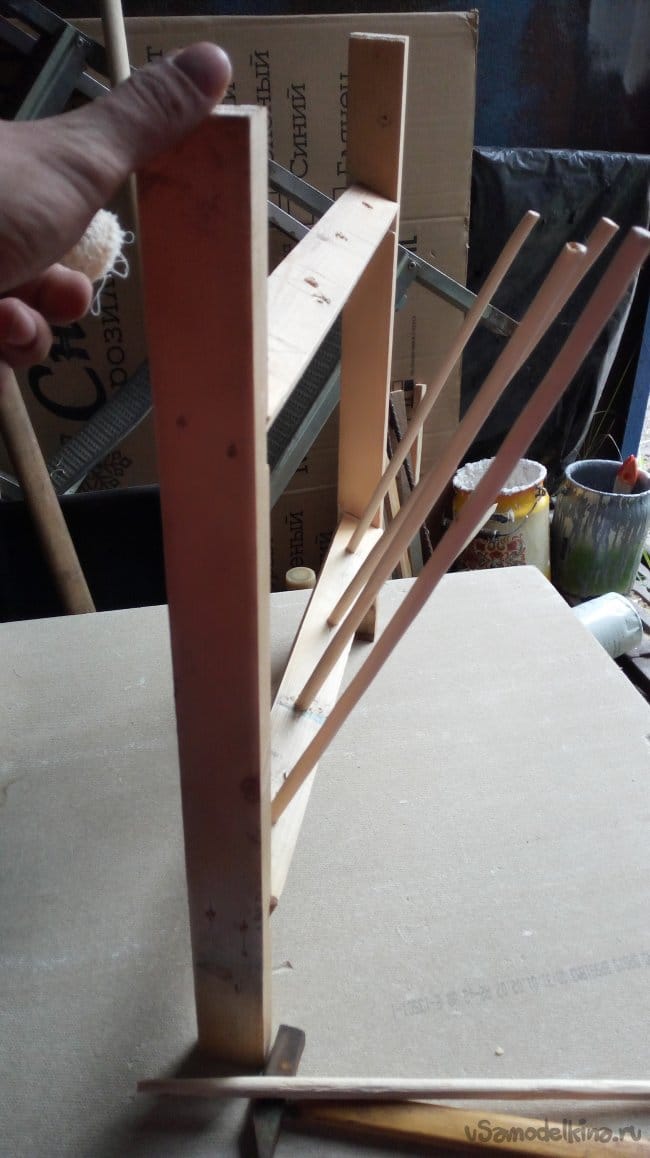

Далее приступил к изготовлению основных держателей, на которые и будут надеваться бутылки для просушки. Из тех же брусков выстрогал заготовки, по длине на несколько сантиметров больше чем сами бутылки. Они не должны доставать до основания держателя. Да и 2 см, которые будут входить в поперечину тоже необходимо учитывать. Выстрогал, основание сделал несколько уже, чтобы свободно входило в отверстие и намертво там оставалось, не имея возможности выскочить. Отшлифовал наждачной бумагой. С помощью молотка вогнал их в отверстия

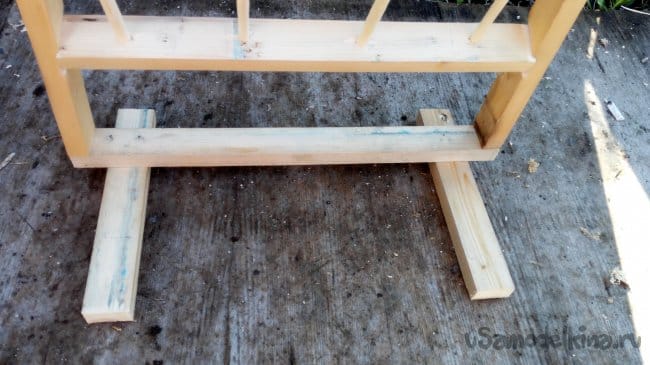

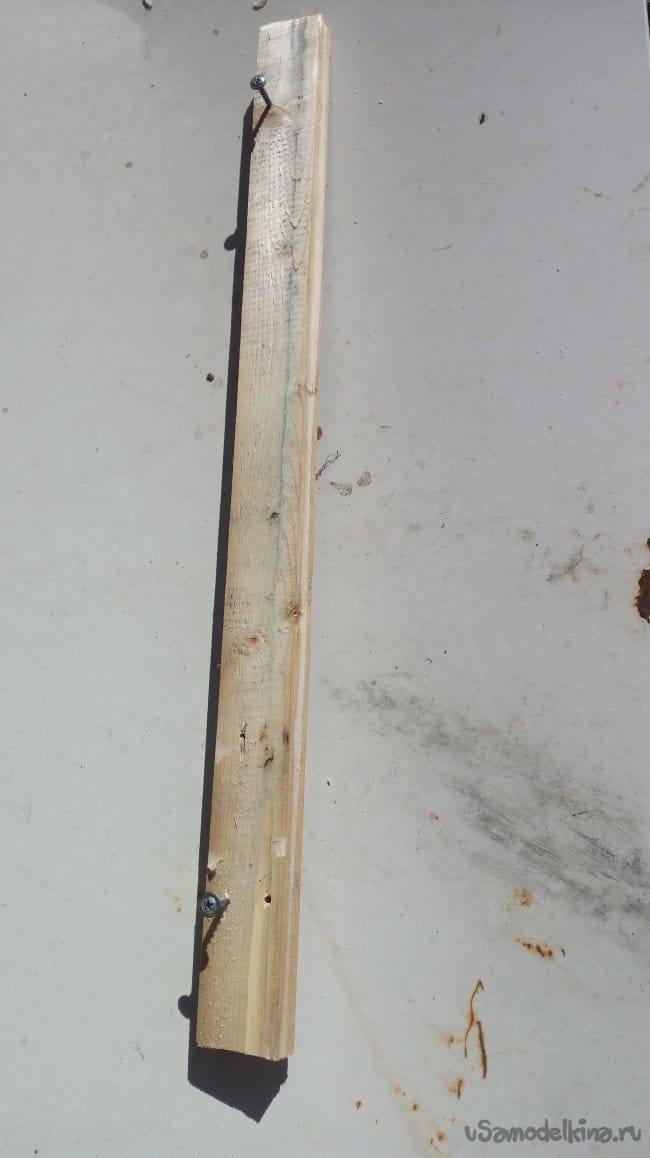

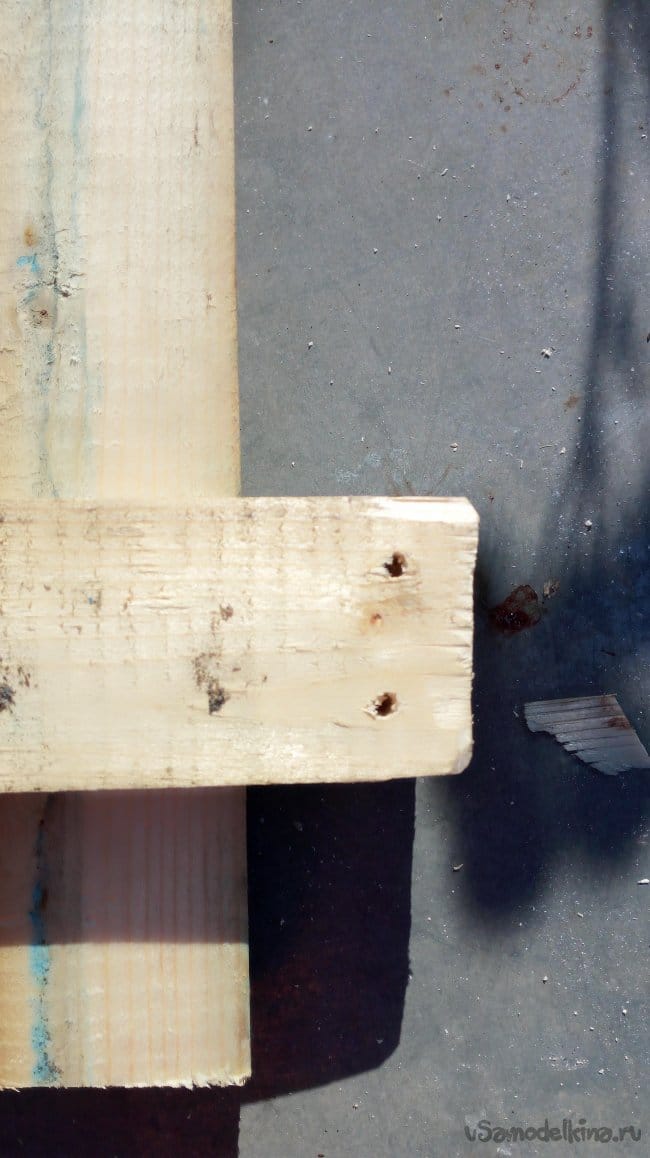

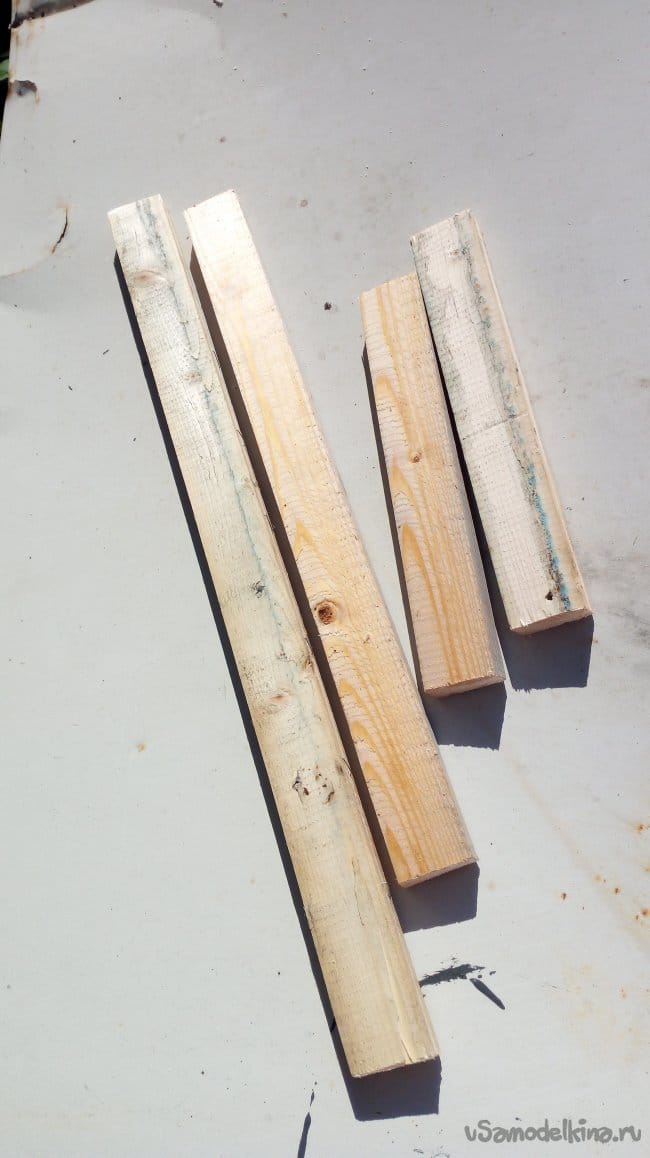

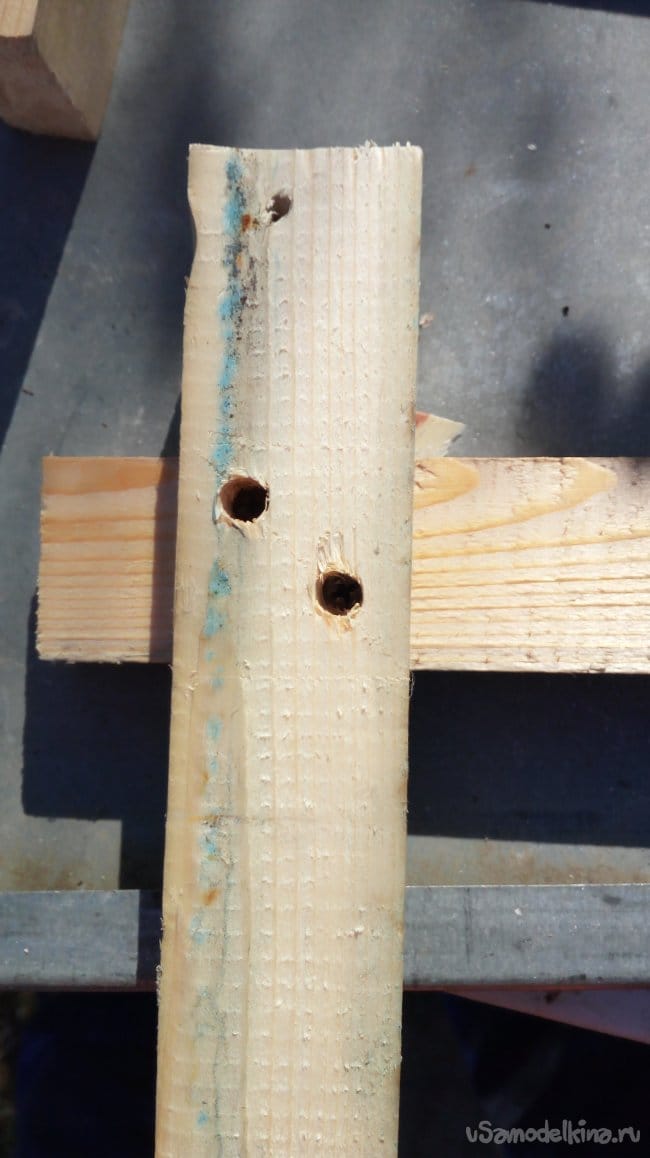

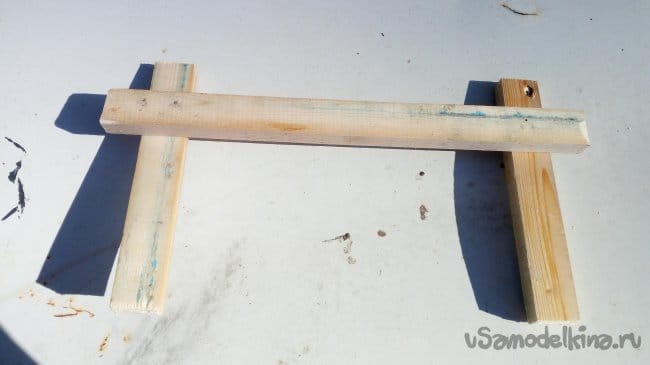

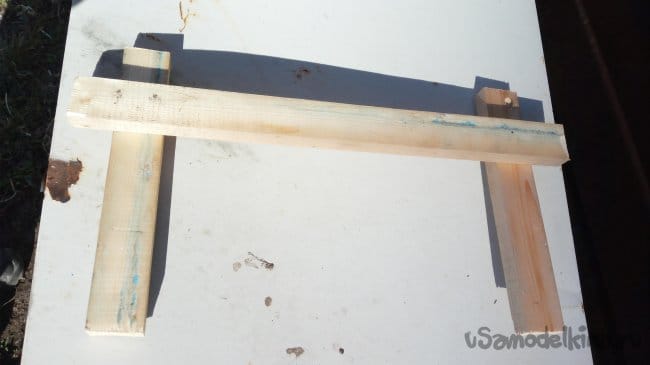

Теперь нужно изготовить ножки, чтобы конструкция была устойчивой. Так как мест для бутылок получилось 8 штук, то и весят они достаточно много. Поэтому и нужно устойчивое основание у сушилки. Вымерев длину нижней части, отпилил бруски и соедини между собой уже саморезами, предварительно утопив их внутри ножек.





У конструкции центр тяжести смещен вперед из-за уклона держателей. Поэтому и ножки делал с большим выступом в передней части сушилки.

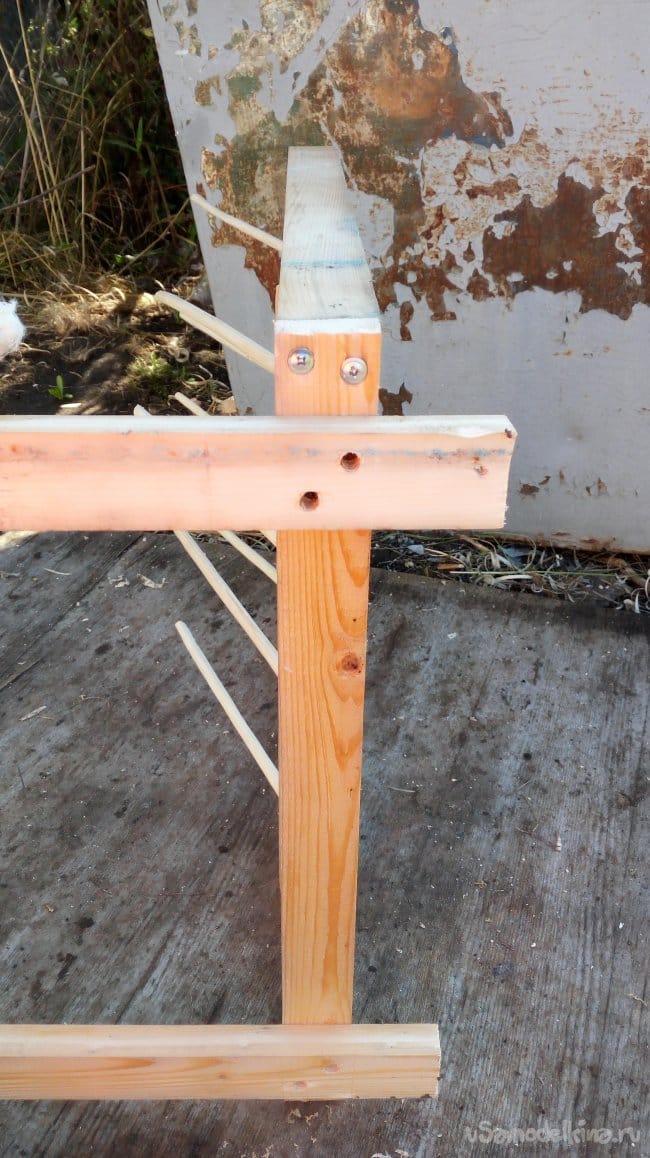

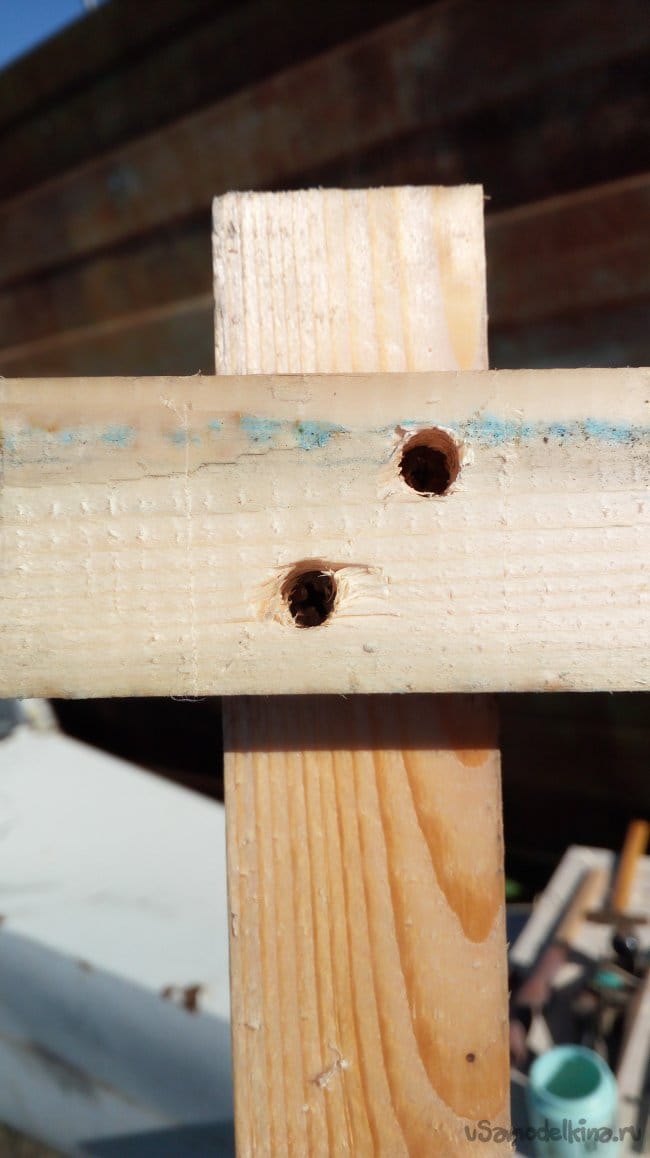

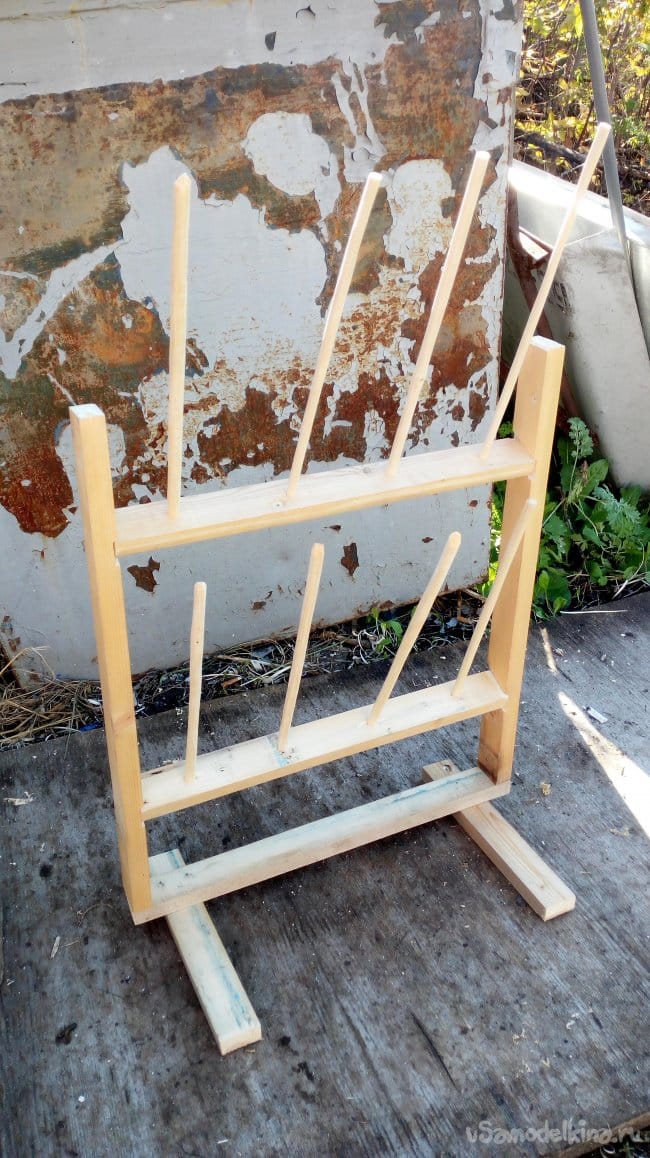

Далее крепим ножки к основному телу сушилки саморезами. Ими же укрепляем и соединения боковин, которые у меня на шкантах. На верх изделия устанавливаем поперечную распорку, на которую так же можно установить еще 4 держателя. Но мне это не подходило, потому, как уже говорилось, стоять вещь будет в маленькой закутке.

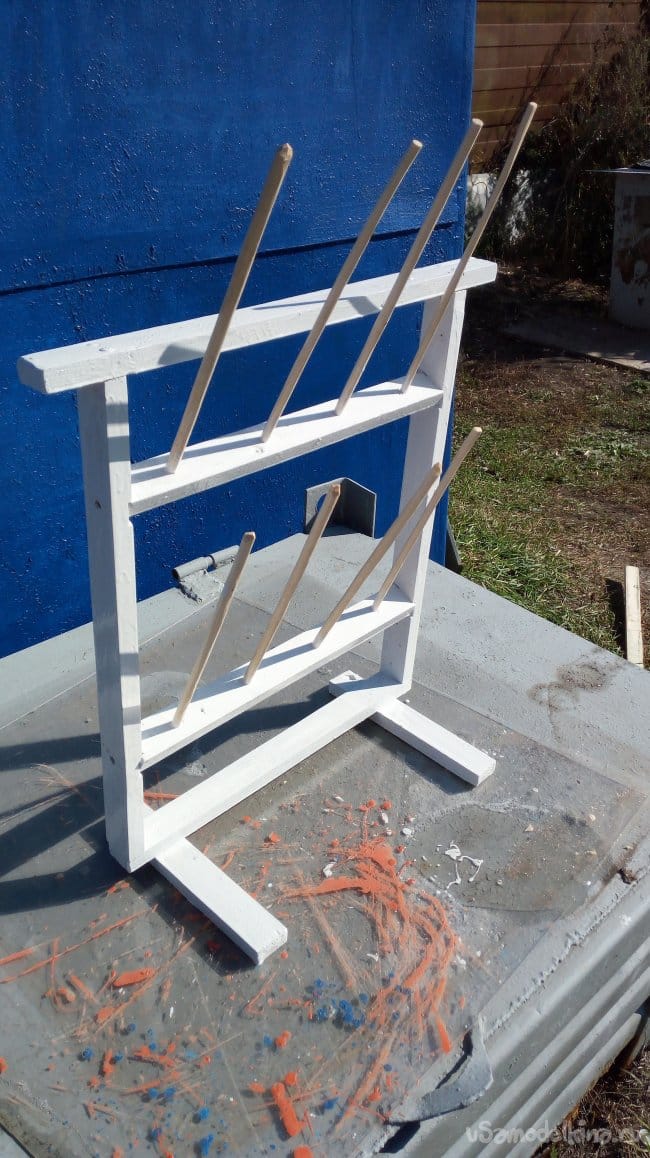

остается только покрасить готовое изделие и можно пользоваться.

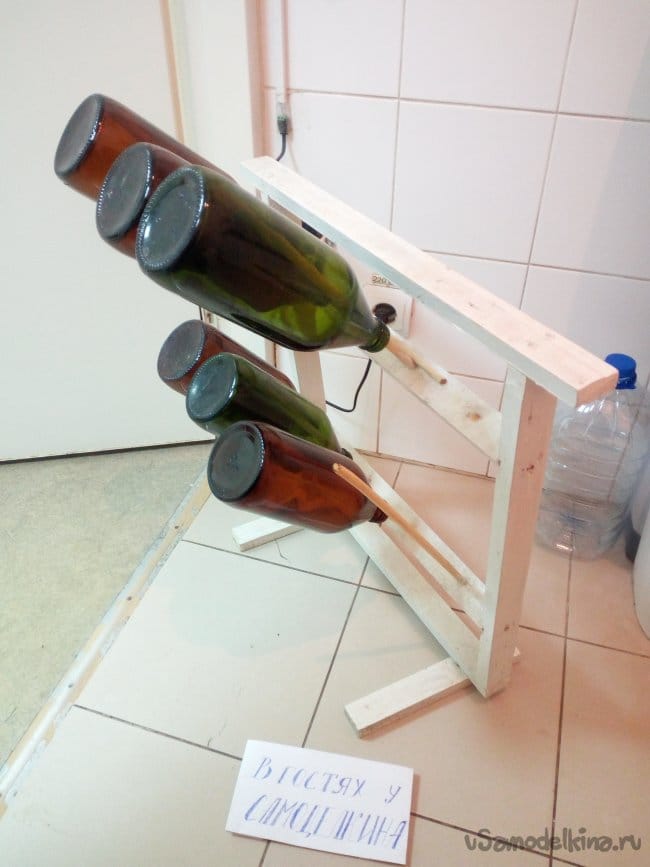

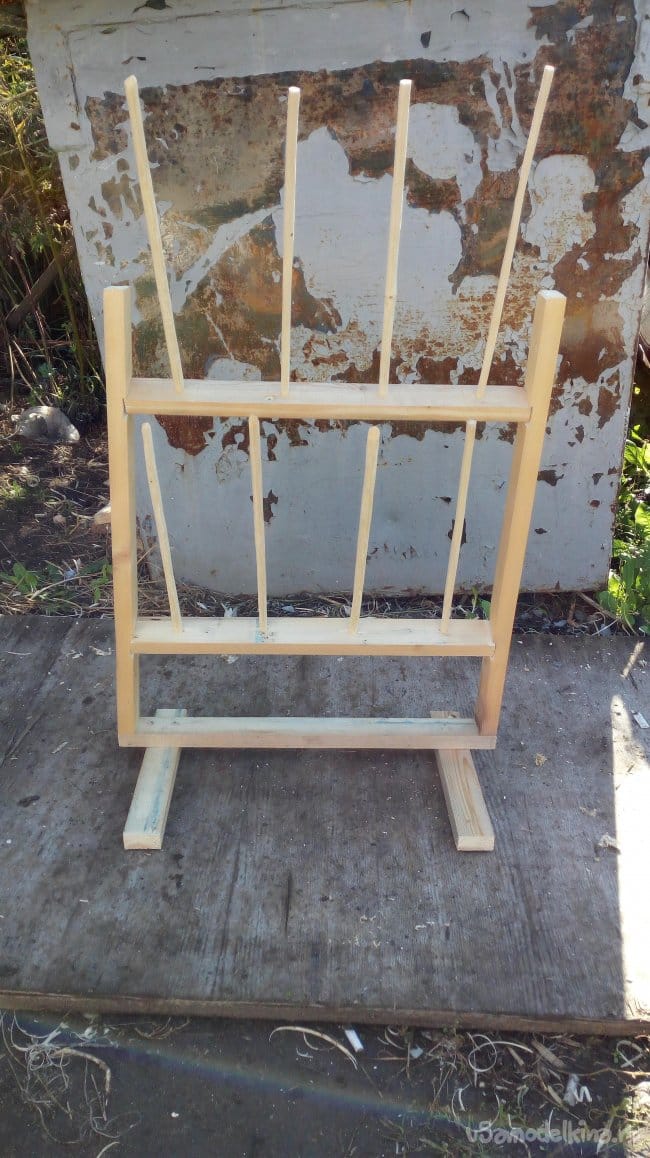

Так как сушилка делалась в большой спешке и при отсутствии некоторых инструментов, то держатели вышли несколько кривовато установленными. Да и сами они далеки от совершенства. Но, тем не менее, при всем при этом, она уже более полугода исправно справляется со своими обязанностями. Вот что получилось в итоге и так она выглядит в работе. Надеюсь кому-нибудь пригодится идея и он ею воспользуется. Всего Вам доброго и до новых встреч!
