Возникла необходимость определить наличие электропроводки под штукатуркой. Ищем решение задачи.

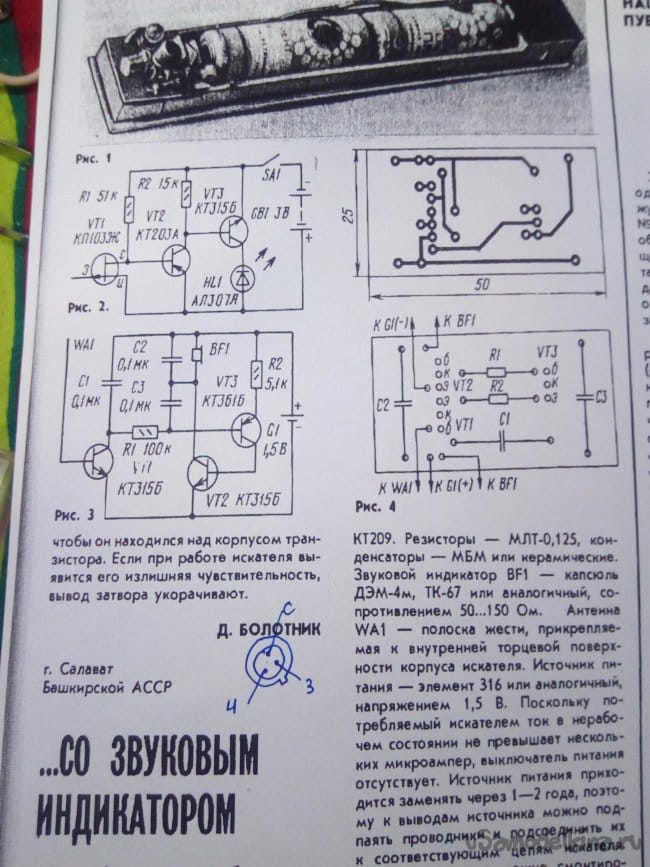

В архивах была обнаружена вот такая схема:
Журнал «Радио» №11 за 1988 год. Автор статьи Д. Болотник из г. Салават Башкирской АССР.

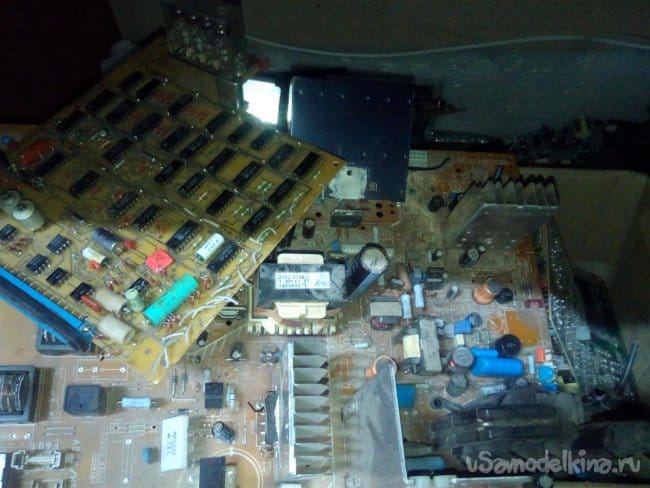

Радиодетали будем использовать те, которые извлечем из доноров.

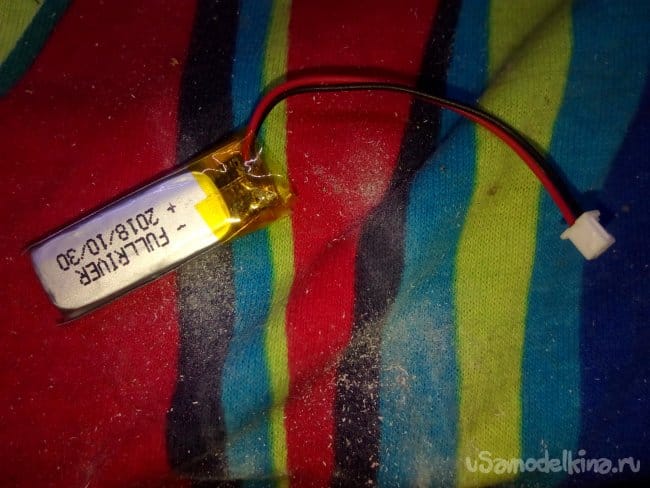

Вместо гальванических элементов будем использовать аккумулятор от убитого видеорегистратора.
Дополним схему платой для зарядки через микро USB.
Корпус можно использовать от чего угодно, у нас он будет из футляра от разбитого медицинского термометра.

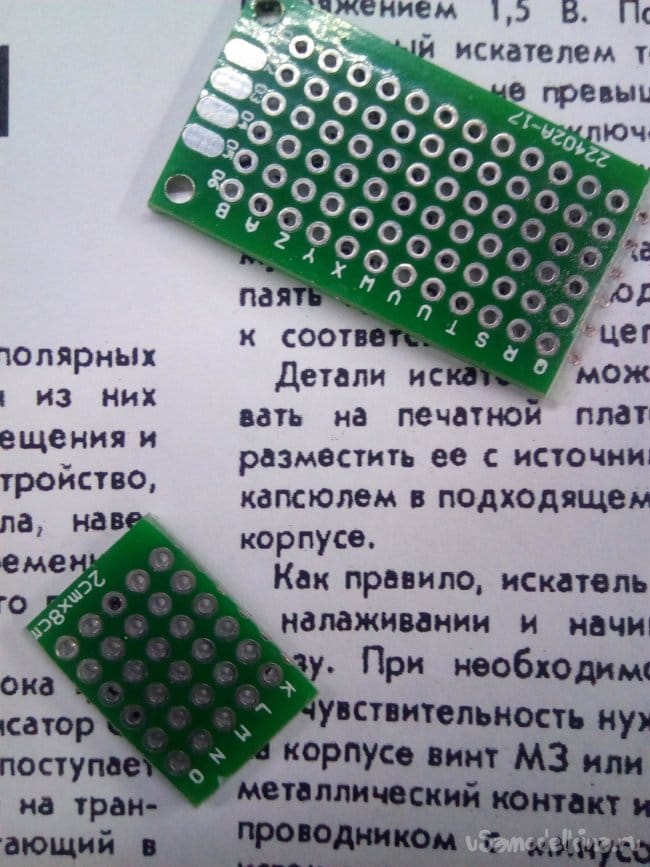

Весь монтаж будем производить на стеклотекстолите и АлиЭкспресс. Можно делать и навесным монтажом, можно и на печатной плате, как в оригинале.
Нам понадобятся:

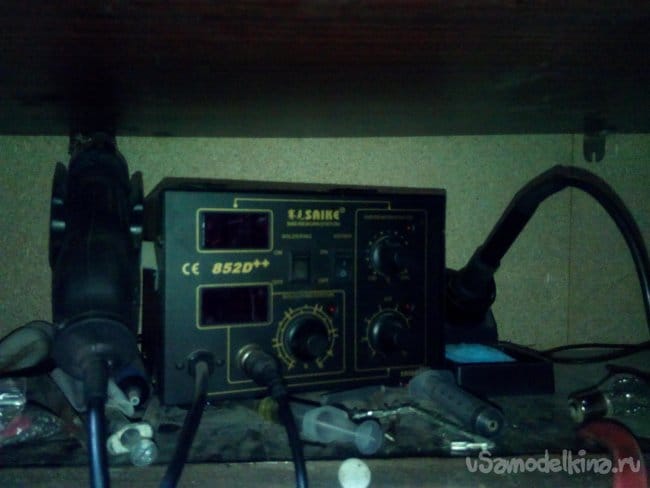

Паяльник с принадлежностями.
Мультиметр.
Отвертка.
Нож.
Клей.
Детали:
Транзистор КП103Ж. (можно заменить на любой импортный аналог)
Транзистор КТ3102. (используем вместо КТ315, подойдет любой n-p-n)
Транзистор А733Р. (используем вместо КТ203, подойдет любой p-n-p)
Резисторы 51 КОм. и 15 КОм. (мы использовали 33 и 11 КОм)
Светодиоды от старого (убитого грозой) роутера.
Кнопка от него же.

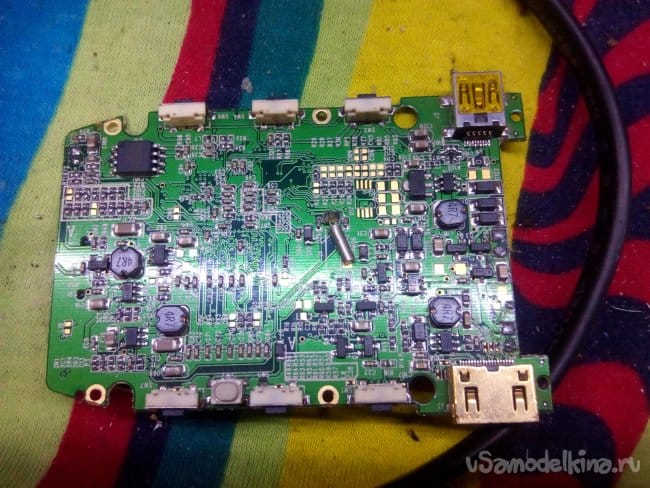

Гнездо зарядки от видеорегистратора.
Монтажный провод.

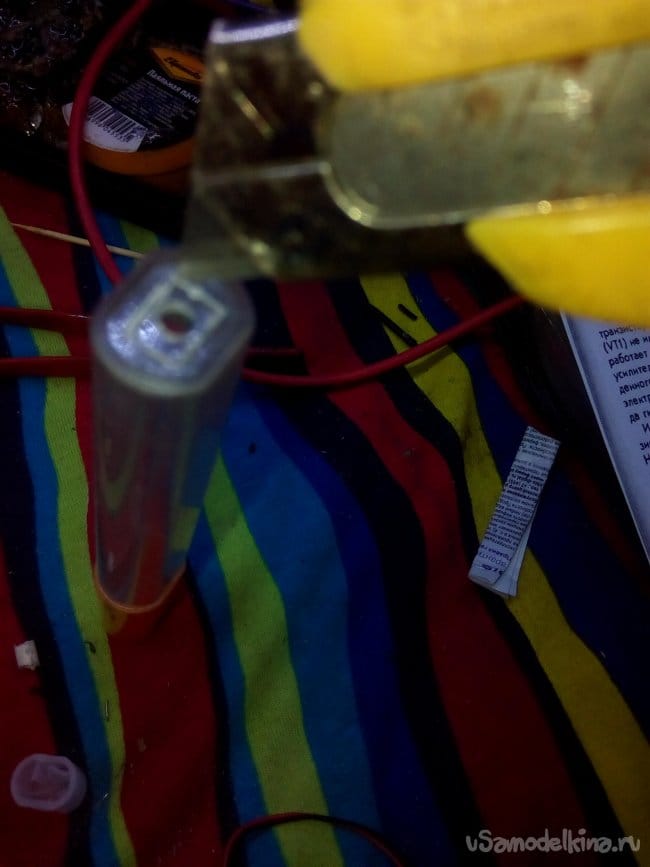

Вырезаем окошко для гнезда зарядки.

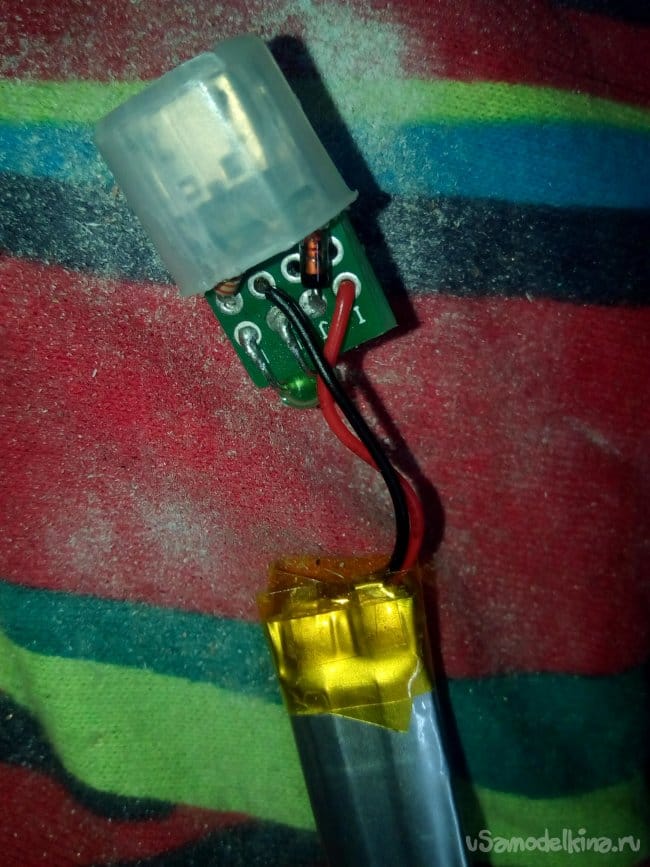

Также вырезаем и устанавливаем плату зарядки к капроновую вставку от нашего футляра.
Производим монтаж согласно схеме.
Вставляем платы в футляр, приклеиваем.

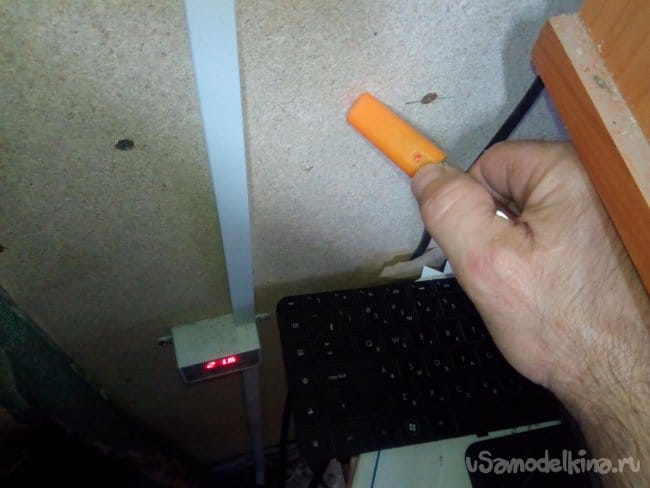

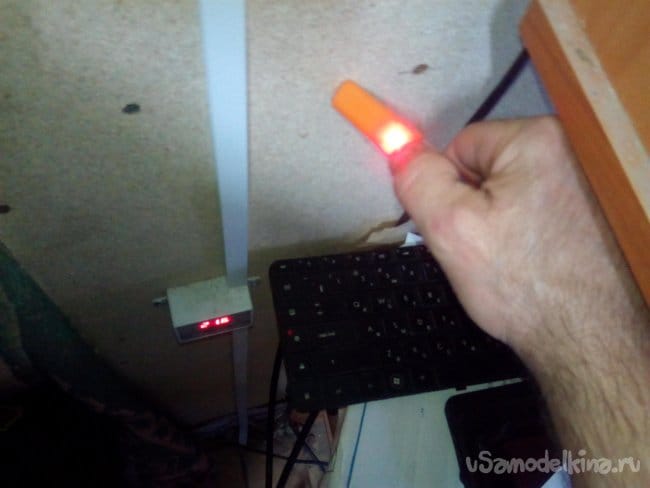

Испытания.
Для повышения чувствительности была добавлена небольшая антенна.
Точность определения от 1 до 5 см. Что в принципе достаточно, что бы не пробить, случайно электропроводку при сверлении отверстий.
