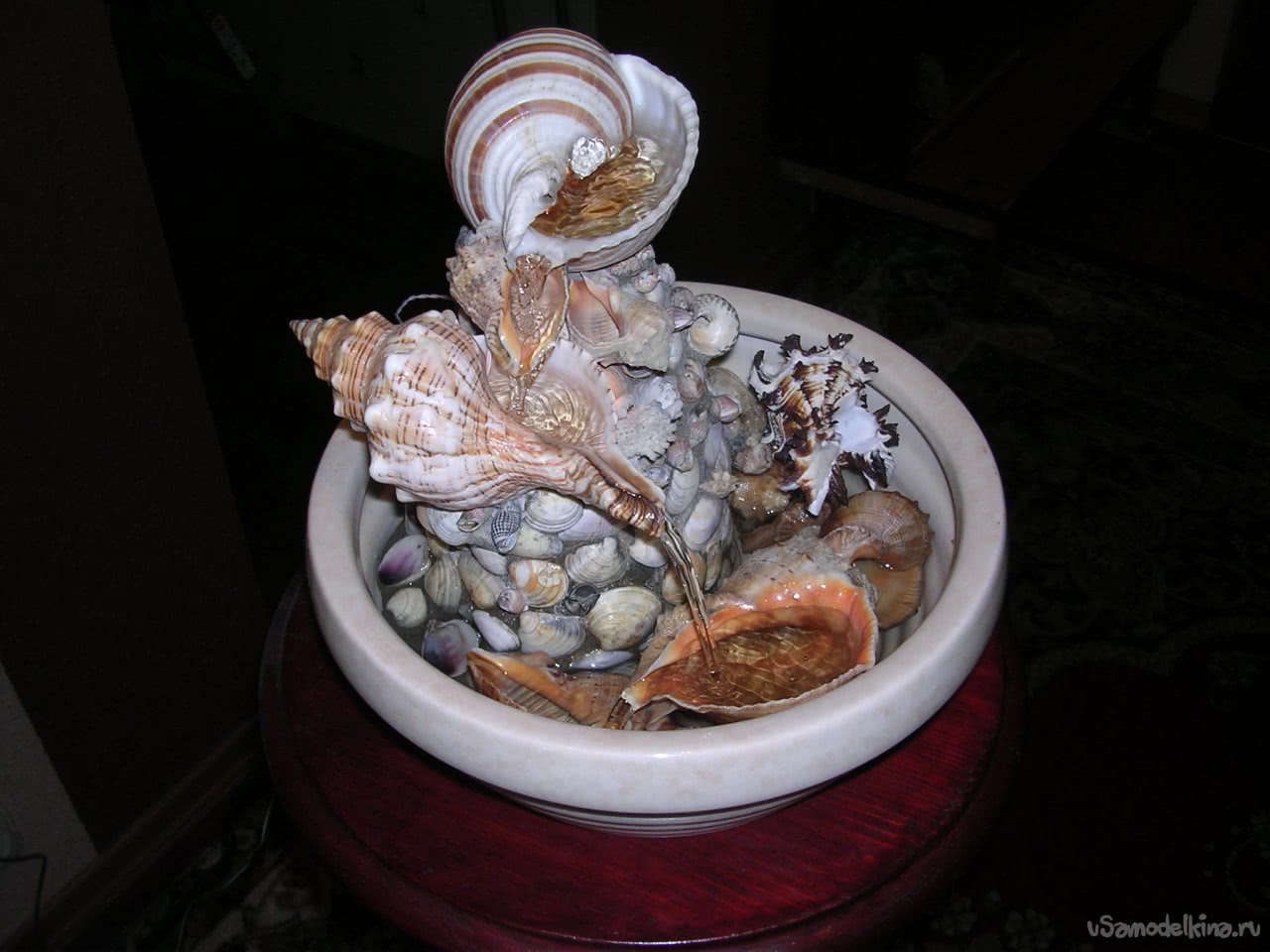

    Комнатный фонтанчик со светодиодной подсветкой


    Так случилось, что вазон, в котором был сделан самодельный фонтанчик, увлажняющий воздух, треснул.

    Я попробовал склеить всё эпоксидкой, но ничего не вышло. Пришлось ехать в мой самый «нелюбимый» магазин — Леруа Мерлен — и подыскивать новый вазон. Кстати, раз уж дело дошло до такого, неплохо бы переделать освещение фонтанчика на светодиодное, так как часто приходилось менять индикаторные лампочки накаливания 6,3 В х 23 mA (а это - разбирать весь фонтан!), которые питались от блока питания с переключателем. Кстати, эти лампочки — не цветные, а хотелось сделать всё в цвете.

    Итак, вазон куплен за 350-450 руб. (не помню, честно!). Светодиоды все были в наличии, не было только конденсаторов, а мне нужно было набрать 30 мкФ х 400 В (такие даже в Китае не выпускают). Я нашёл простой выход — поехал в «Чип и Дип» и купил два конденсатора по 0,15 мкФ х 400 В за копейки!
    Приехав домой я решил, что буду ставить 4 синих светодиода BL-L542UBC и один зелёный BL-L333PGC для подсветки маленького коралла. Проработав схему, я приступил к делу.

    Как и всегда я нарисовал схему в программе Sprint-Layout 6.0.

    Но дальше я пошёл не по проторённой дорожке и решил использовать первый раз аэрозольную фотоэмульсию (дорогая штука, порядка 1500 руб. — позаимствовал у знакомых радиолюбителей!) POSITIV 20. Раньше я просто рисовал дорожки на плате специальным маркером.

    В печке эта фотоэмульсия созревает минут 30-40, при обычной температуре — сутки должна лежать в тёмном шкафу, что я и сделал. Главное очень хорошо подготовит плату (промыть, обезжирить и т.д.).
    На струйном принтере при максимальной ч/б печати в два прохода я обеспечил себе на кальке максимальную контрастность печати (кто-то посоветовал прожечь рисунок промышленным феном для увеличения контрастности, что я и сделал). Далее должна идти приклейка платы к рисунку TRANSPARENTOM 21 (тоже недешёвое удовольствие — порядка 700 руб.!), но мне посоветовали сделать это обычным подсолнечным маслом — их совету я и последовал. (Надо впоследствии купить себе эти химикаты!)
    А потом идёт засветка ультрафиолетовой лампой.

    Вот тут я помучался, чтобы подобрать режимы - делал всё это в первый раз. И хотя уже всё сказано в Интернете, пришлось подбирать самому. Вышло: экспозиция — порядка 40-50 минут при расстоянии лампы от объекта 15-20 см. Результат вы можете видеть на фотографии — не «фонтан», но для первого раза сойдёт.

    Проявляется рисунок обычной каустической содой (1,5 чайной ложки на 1 л воды, а можно взять 30 мл обыкновенного «Крота» для промывки труб на 400 мл воды — уходят считанные секунды). А после «дедовским методом», предварительно промыв тщательно плату, травить в хлорном железе. Потом пролудил плату и распаял все детали.

    Подобрав в загашнике подходящий корпус и занялся распайкой проводов.
    Монтаж вёл проводом МГТФ-0,7 мм, которые крепил на основании фонтанчика силиконовым герметиком.

    Контакты со светодиодами изолировал от воды термоусадочной трубкой и эпоксидкой.

    В качестве выключателя использовал микротумблер SMTS-102-2A2. Готовый корпус прилепил к боку вазона двухсторонним скотчем, когда фонтанчик развёрнут лицевой стороной — его не видно.

    Получилось и красиво и дёшево.

    Надо встроить ещё в шнур питания насоса проходной выключатель, чтобы не лазать к розетке, а включать насос им.

    Паук убегающий от света

    Второй этап создания идеального света в доме

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    48 комментариев
    ino53
    Цитата: Иван_Похмельев
    ... но не принципиально. Ограничивать нужно до напряжения чуть большего, чем падение на светодиодах...

    Не согласен. Чем плохо, если на 35 В конденсаторе будет 30 В? Диодам все равно, они уже в обрыве. А если бы С3 был на 350 В, то и ограничителя не надо, зарядился и все, стой тихонько, остальным деталям тоже без разницы.
    ...И 0,3 мкФ - много, надо не больше 0,25 мкФ: не надо ток разгонять больше 18 мА... Если эти диоды на 20 мА, то я 100% ЗА. Но когда я конденсатор 334*400В через резистор С5-16-0,1-1% включил в 230 В, на резисторе было 210 мВ, т.е. ток 21 мА. Реально еще будет падение на светодиодах, мостике и R4 (15+1,5 +1В), ток будет меньше. Правда, емкость я не мерял, поверил маркировке.
    ...Падение 1В, мощность 20 мВт. Нормально.... Считать полезно :-) Можно и больше ставить.
    ... он же здесь, кроме ограничения пускового тока, ещё и предохранителем является... Эт понятно..
    ...Да тут какие провода не клади - всё равно плохо: полной герметичности не добьёшься. И самое "гнилое" место не сам провод, а место подключения светодиода... Маленькая история. Забрел я сегодня к старому другу, посидели за жизнь, где то после третьей рюмки зовет, удивлю, говорит. (Это он умеет, первый раз удивил, когда сказал, что "не конь твои мешки цементные тягать", выгнал меня из-за руля тогда еще Москвича и задним ходом загнал пустой прицеп по приличному подъему в такие ворота, что я и передом проезжая боялся зацепить). Отвлекся. Включает индукционную плиту, берет светодиод, припаянный в разрыв колечка проволоки диам. примерно 50 мм и потихоньку подносит. Дальше понятно. Кстати, бесконтактная зарядка смартфонов, как там устроено. umnik
    Иван_Похмельев
    Цитата: ino53
    Почему 24 В много? На пяти "горящих" светодиодах падение порядка 16 В. Конденсатор до 35 В, минус процентов 10 - это 31 В. Вот в этих пределах и должен быть стабилитрон, вернее, ограничитель напряжения.
    4 синих + 1 зелёный это вольт 15, но не принципиально. Ограничивать нужно до напряжения чуть большего, чем падение на светодиодах. Больше 18 В - совершенно ни к чему. Лучше всего подобрать по реальному падению, из парочки Д814, например.
    Цитата: ino53
    Хотя конденсатор 0,3 мкФ ограничит ток до примерно 20 мА даже при КЗ после него.
    И 0,3 мкФ - много, надо не больше 0,25 мкФ: не надо ток разгонять больше 18 мА.
    Цитата: ino53
    А насчет R4 - согласен, хотя 51 Ом, возможно, многовато.
    Падение 1В, мощность 20 мВт. Нормально. Зато при КЗ быстрее отгорит: он же здесь, кроме ограничения пускового тока, ещё и предохранителем является.
    Цитата: ino53
    И насчет проводки - практически в воде, под напр. сети, ставить какие то проводки, рассчитанные на монтаж макеток 5-вольтовых ТТЛ серий - ой, не знаю...
    Да тут какие провода не клади - всё равно плохо: полной герметичности не добьёшься. И самое "гнилое" место не сам провод, а место подключения светодиода.
    ino53
    Цитата: Иван_Похмельев

    ...Даже КС524 - много, надо что-то вольт на 15...18...
    ... но можно и стабилитроном обойтись.
    R4 сделать 51 Ом, мощность его уменьшить до 0,125 Вт.

    Почему 24 В много? На пяти "горящих" светодиодах падение порядка 16 В. Конденсатор до 35 В, минус процентов 10 - это 31 В. Вот в этих пределах и должен быть стабилитрон, вернее, ограничитель напряжения.
    Если стабилитрон слабоват по току - усилим так или этак.

    Хотя конденсатор 0,3 мкФ ограничит ток до примерно 20 мА даже при КЗ после него.
    А насчет R4 - согласен, хотя 51 Ом, возможно, многовато.
    И насчет проводки - практически в воде, под напр. сети, ставить какие то проводки, рассчитанные на монтаж макеток 5-вольтовых ТТЛ серий - ой, не знаю...
    R555
    R555,
    Кстати, забыл вчера (точнее сегодня ночью) обратить внимание на интересный момент.

    На моём фото, на заводского изготовления печатной плате, виден голубой проводочек, аккуратно припаяный параллельно дорожке. Видно также, что обрыв в ней.
    .

    Такие случаи много раз встречал и у японцев, корейцев, китайцев, при всех их технологиях. Подпайку дополнительных деталей на плате.
    Кто не ошибается, тот не делает ничего.
    Валерий
    .
    Поверьте мне, матёрому регулировщику,
    Але нови ностра алис!
    R555
    Korolev,
    Я свои дизлайки на Вас убрал, знаю как это делать. А Вы убрали свои на меня?
    Минут через 5 ложусь спать с чистой совестью.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555,
    уберите своё высказывание. 5 минут на это отведено
    Блин, страшно-то как:
    ракета с ядерной боеголовкой от моего города до Вашего летит недолго, побриться не успеете.
    xaxa
    R555
    Korolev,
    Чуть не поставил Вам дизлайк, но вовремя остановился. Но про херню и загаживание сайта уберите своё высказывание. 5 минут на это отведено.
    Кто не ошибается, тот не делает ничего.
    Иван_Похмельев
    Цитата: ino53
    И ведь хотел же КС531 или 524 упомянуть, не помню, как они по току... У меня то со старых времен еще Д816 остались.
    Хотя ведь есть еще и TL431, доп. детали надо.

    Даже КС524 - много, надо что-то вольт на 15...18. TL431 - хороший вариант для подгонки напряжения ограничения, но можно и стабилитроном обойтись.
    R4 сделать 51 Ом, мощность его уменьшить до 0,125 Вт.
    R555
    R555,


    на этом фото я обозначил красными кружками литцендрат на ферритовой антенне. СВ и ДВ.
    Когда регулировали,просто (для мастеров) сдвигали катушки на картоне и фиксировали парафином.
    Но ловить на этих диапазонах уже нечего.

    P. S. Этот приёмник я не много продзабыл, барабан надо крутить подпружиненный....Как мужик барабанщик, что кидает шары, управляя лото... Если он не обманщих, мне сказал номера, на которые выпадет дом. smile
    Кто не ошибается, тот не делает ничего.
    R555
    R555,
    Я продолжаю фотосессию, для тех, кто пока не заснул.
    С этой фотки можно понять, почему у меня ник R555

    Это модифицированный знак качества времён СССР. Я его нарисовал лично. 5 углов и в центре мой ник R555
    Также Рижский радиозавод. Поверьте мне, матёрому регулировщику, телемастеру и Самоделкину, Автору и Журналисту.
    П.С. Сейчас дошлю следующие фотки, как я разбирал этот приёмник...
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555,
    VEF 202 и для начала, решил показать его переднюю панель
    Спасибо большое, а то мы лошары никогда не видели таких полезнейших вещей, даже на фотографиях! Заканчивайте загаживать сайт всякой бесполезнейшей хернёй, здесь всё-таки серьёзные люди общаются! boss
    R555
    Иван_Похмельев,
    Всё, Иван _Похмельев про литцендрат написал, опередил меня.
    Но у меня есть уже фотосессия с легендарным приёмником VEF 202 и для начала, решил показать его переднюю панель.
    Кто не ошибается, тот не делает ничего.
    R555
    Валерий,
    Русские тоже понимают Вашу переписку.
    Но когда Вы написали про улицу Лизюкова в Воронеже, мне поплохело.
    Представил, что Вы ко мне в гости приедите на БМВ, или на КРАЙСРЕЛЕ.
    Со мной считают все за честь фотографироваться на фоне памятника котёнку с улицы Лизюкова... xaxa xaxa boss
    Кто не ошибается, тот не делает ничего.
    Иван_Похмельев
    Цитата: R555
    антенны СВ_ДВ мотали
    ПЭЛШО. Ещё литцендрат был ЛЭШО (для ДВ-СВ).
    ino53
    Цитата: Валерий
    Цитата: ino53
    и диода Ганна

    А дазвольце у Вас запытацца, чаму гэты дыёд носiць менавiта жаночае iмя Ганна? Чаму, напрыклад, не Кацярына?
    dontknow

    Я так разумею, што быу калисти разумны дзядька па прозвишчу "Ганн", и ен гэту хрень зрабиу. dance3
    Прошу пардону за орфографию dontknow
    Ну, не ту буковку набрал, придираешся...
    Валерий
    Цитата: ino53
    и диода Ганна

    А дазвольце у Вас запытацца, чаму гэты дыёд носiць менавiта жаночае iмя Ганна? Чаму, напрыклад, не Кацярына?
    dontknow
    П.С. Поймут, возможно, только белорусы... Но мне весело... yahoo

    В нашем городе (Воронеж)

    Есть улица Лизюкова??? smiles
    Але нови ностра алис!
    R555
    Иван_Похмельев,
    Простите, на память писал, буквы перепутал местами.

    Про который Вы написали (в нитяной изоляции), так этим антенны СВ_ДВ мотали.

    Мой фотик готов к работе, сейчас покажу, что это за проводочек, сколько в нём жил....
    Кто не ошибается, тот не делает ничего.
    Иван_Похмельев
    Цитата: R555
    ПВЭТЛ
    ПЭВТЛ. А был ещё в нитяной изоляции, который тоже не надо залуживать. Марку и тогда не знал и теперь.(( Не ПЭЛШО и не ПЭВШО.
    R555
    maxi.mus,
    В нашем городе (Воронеж) был довольно давно в краеведческом музеее. И там встретил ракетный двигатель, с которого вся космонавтика стартовала. Керосин с азотной кислотой в качестве окислителя. КБХА, наше предприятие. У меня допуск был только на проходную. Хотел рассмотреть двигатель этой ракеты, но меня отозвала потенциальная жена со своей дочкой от 3 брака xaxa Сказала, давай лучше сфотографируемся на тачанке Батьки Махно, ты же знаешь пулемёт xaxa smile xaxa , как с него стрелять)))

    Потом на фоне немецких, ты же в Подсдаме рождён...хоть русский.

    P. S. Я реально напрягся, когда монтировал систему радио передачи музыки на большой район (т. н. немецкий городок, почти рядом, с тем местом, где живу). Из леса вышел 2 метровый фашист с ручным пулемётом в руках на 9 Мая. И выражение морды лица и него было совсем не дружеское. Я как раз фотиком цифровым снимал. Смотрю, другой оператор, (камера у него круче моей) тоже фоткает немца. А девчёнка наша, русская кинулась на шею фрица. Я через секунд 10, примерно, осознал, что это шоу, постанова. Когда из леса вышли 2 или 3 наших бойца с автоматами ППШ. И один тип с ДегтярёмЁ!Ё!!! xaxa
    Кто не ошибается, тот не делает ничего.
    Иван_Похмельев
    R555, красная керамика, наверно, p-i-n диоды.
    И Владимира Семёновича фамилия Высоцкий.
    ino53
    Цитата: R555
    ino53,
    А которые на моей фотке ближе к карандашу, это туннельные, ...

    Тоже валялись где то, их же применить некуда. Как то в "Радио" было описание генератора шахматного поля (или сетки?) с ими, и все.
    R555
    ino53,
    А которые на моей фотке ближе к карандашу, это туннельные, но 3 А тоже. Арсенид Галлия, военная приёмка.
    Ну тебе не нужно объяснять, уверен что знаешь, в чём разница между ГТ 311 и 1 Т З11. И КТ отличается в другом исполнении как 2 Т...

    ПИ СИ, У меня в фотике акумы сейчас сядут, ставлю на зарядку. И врубаю песни В. С Высотского и А. Новикова., БОНИ-М и других моих Кумиров.
    Кто не ошибается, тот не делает ничего.
    R555
    Korolev,
    Как и обещал вываливаю фотку.
    .
    Ей Богу, это диод Ганна. Я линией показал кристалл.
    2 штуки раздавил пассатижами, закрываясь ладонью от осколков керамики. Один корпус улетел куда-то в непонятном направлении...
    Позже босой спупнёй наступил на него и положил рядом, идентичные они. Никакой это не опорный изолятор. Генератор не слабый СВЧ, отвод тепла через болтик.

    Но на нём нет никаких обозначений и малюсенькая дырка в керамическом корпусе.... boss

    Честно, я не знаю, что это такое,у меня их уже осталось 4, ну может 5, если напрягусь xaxa

    Запрашиваю подсказки у своих братьев по разуму. clapping
    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: R555
    ino53,

    ... 3 А(буква А) диоды (арсенид гальллия военной приёмки)....

    Диоды на основе арсенид-галлия, используют при работе эффект Ганна (вроде так), могут работать на жутко высоких частотах как приемники (детекторы) и как генераторы в зависимости от рабочей точки. Сталкивался с ними при левом изготовлении детекторов работы радаров ГАИ, больше применения не знаю. Нежные, но после установки в схему нормальный элемент.
    На рисунке хорошее сочетание - рядом ДГ-Ц27 и диода Ганна :-)
    R555
    maxi.mus,
    Особенно запомнил, как у нас преподы нажирались и поручали лаборантам принимать работы студентов. Один позвонил на кафедру, меня секретут.... (секретарша) подозвала к трубке. Прими у вечерников зачёты по лабе. Гонорар оставь себе. Я потом посмотрю, и кто совсем ничего не знает, я им устрою...

    Вечерники тогда у нас были люди большей частью семейные, работающие на предприятиях разных. Я сел за стол препода и предложил каждому (каждой) со мной побеседовать. Удивительно, из всей группы, все принесли с заводов и фабрик детали, материалы, водку и проявили хорошие знания. Но один м..... ничего не принёс и показал ноль знаний. Я ему при других студентах пояснил правила. Мы взятки не берём, покажи свои элементарные знания и закончишь институт. Выгнал я его, препод подписал это решение. Да, иногда слово лаборанта бывает решающим.

    Korolev,
    Я, признаться, Вашим словам верю. Сейчас раздавлю этот керамический корпус пасссатижами и покажу, что внутри. У меня этих "диодов Ганна" штук 6 в наличии.
    Кто не ошибается, тот не делает ничего.
    R555
    maxi.mus,
    Вспомнил своё дежурство по институту в новогоднюю ночь (год не помню точно, но во времена СССР))
    Выделили мне кабинет декана. 4 й этаж. Сторож на первом ненадёжен, нажрётся, гад. На тебя, сказал наш Зав.лаб. вся надежда. dance2 И правда, я все этажи обходил, проверял, каждую аудиторию, лаборатории осматривал через двери. Знал же, что в замках секретные записки, и сигнализация убогая в некоторых (особо секретных). Сторожа посмотрел тоже. Он уже видит сны в стиле алкогольной интоксикации, ацетальальдегид и другое. xaxa Под утро самого потянуло в сон. Признаюсь, честно, поставил кресло декана, как подпорку двери кабинета и уснул. За моё мужество меня потом наградили........Чем? Отгулом продолжительностью 1 рабочий день xaxa
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555,
    Думал, что это опорные изоляторы для СВЧ. Не похоже
    Это диоды Ганна yes
    maxi.mus Автор
    Цитата: R555
    Бачёк в своём сортире починить не умеют, задачи по химии и физике решить за сына любовницы...

    ХА-ХА! Утром сегодня я как раз чинил бачок в унитазе - жена подняла в 5:30: Бачок не спускает. Протёр глаза и за полчаса всё сделал. xaxa
    R555
    maxi.mus,
    Очень рад, что Вы откликнулись.
    Я когда работал в институте лаборантом, платы рисовали по струне стеклянным рейсфедером. Бывало, в сиску пьяными. У меня сейф стоял, внутри пузырь технического спирта. Чтобы выпить с инженерами, к. т. н. , преподавателями, когда у них запор мысли. Но спрос с нас был высоким. Если ракета (я тогда мало знал о наших работах) отклонится буквально на несколько градусов от траектории, нас закроют и посадят. Студентов учили как прикрытие.

    Но профессор с нами не выпивал, потом ввёл практику пить на работе только чай с тортом xaxa

    Просто не могу представить, что Вы не можете распечатать плату на лазерном принтере, можно же изыскать возможность.

    Что касается фоторезистов. Я пытался с ними работать давно, и понял, какая это капризная гадость. Чуть света дал больше или меньше, и работа загублена. Ещё этот баллончик в холодильнике надо хранить.
    Кто не ошибается, тот не делает ничего.
    maxi.mus Автор
    Цитата: R555
    Это на какой фирме Королёва, который у нас уважаемый на сайте, или конструктора, что ракеты в космос запускал и Вернер Фон Браун отдыхал со своими ФАУ?

    На фирме, которая находится в городе Королёв, и делает наши ракеты. Работал по двигателям.

    Цитата: R555
    Из интересных марок проводов хочу упомянуть МГТФ.

    МГТФ со временем начинает пропускать воду (через несколько месяцев), так как он делается просто плотной намоткой фторопластовой плёнки. Или же в районе герметизации светодиодов, к нему не прилипает эпоксидка.
    R555
    R555,
    Мой вопрос в следующем. Видите керамические белого цвета компоненты? Болтик у них на корпусе. Я их разбирал, но внутри нет никакой начинки. Думал, что это опорные изоляторы для СВЧ. Не похоже.

    Я не стесняюсь спрашивать на сайте. Всего знать никто не может. Бывает, читаешь, что пишут (в статусе Гости, обычно). Всё они знают, понимают, со своими 2 высшими образованиями. Бачёк в своём сортире починить не умеют, задачи по химии и физике решить за сына любовницы... xaxa
    Кто не ошибается, тот не делает ничего.
    maxi.mus Автор
    Цитата: R555
    Кстати, к.т.н., физика твёрдого тела, я Вам указал при обсуждении Вашей самоделки автоматического защитного устройства от повышения напряжения сети, что. Схему разводите правильно в компьтерной программе, а рисунок переносите как в веке в 18. И рисуете дорожки от руки, портя качество печатной платы. Вот моя работа, я её на сайте уже показывал

    Уважаемый, нет у меня лазерного принтера. И не могу я ЛУТ использовать. Раньше вообще рисовали платы стеклянными рейсфедерами, которые сами вытягивали. Свой первый усилитель я собрал именно так. А у фоторезиста есть свои нюансы: то слишком много набрызгал, то плохо подготовил плату - к нему надо привыкнуть. А несмываемый маркер - как палочка-выручалочка. Да, для установки микросхем он не годится. Но, для достаточно "грубых" работ - вполне сгодится. Кстати, я сделал ещё один точно такой же прибор для соседа по даче (с ним и фотографировал, потому что первый стоит у меня на даче). Весной отвезу и отдам - не возьму ни копейки, просто выпьем вместе водочки.
    R555
    ino53,
    У меня сегодня хорошее настроение, хотя утром помирал после разборки с соседом. Он, гад, достал меня постоянной работой перфоратором, потом уже малознакомым мне аппаратом. Хотя по звуку догадываюсь, что это промышленная швейная машина. Или зиговочная.
    Я ему в ответ врубил на полную мощь джапоновский фирменный музыкальный центр. Сосед затих почти на сутки. Сейчас робко подаёт признаки жизни. Раздумываю, прийти к нему в гости и немного стукнуть по голове его тупой?

    Ладно, я другое хочу показать и спросить

    Это из моей коллекции старинных радиодеталей. Я показываю преимущественно, 3 А(буква А) диоды (арсенид гальллия военной приёмки). Золото 3 девятки, не как в обручальных кольцах, керамика и свинцовая капсула, чтобы обычный земной фон радиации не повредил крисстал раньше времени. У меня на сайте были споры, зачем эта свинцовая капсула...

    У меня волосы дыбом порой встают, готовились к нажествию инопланетян, или амеров? У нас на заводе ЗИЛы стояли с экранированной системой зажигания. Мы в них военные рации ставили. Взрогнул от этого воспоминания. boss
    Кто не ошибается, тот не делает ничего.
    Валерий
    P. S. Ни одного лайка мне не поставили, ни на один мой коммент не ответили. А я Вам лайки ставил, и не раз. boss

    Аби-и-и-идна ведь,..... молчать, я Вас спрашиваю! scratch
    Але нови ностра алис!
    ino53
    Цитата: R555
    ino53,
    ...... КС531, он стоял в качестве стабилизатора питания на варикапы в телеках. Слабый он по току. А Д816, с болтом на основании...

    Да, КС531В чисто телевизионный, слабоват. Но еще есть 500-тая серия.

    Ток - предпоследняя колонка.


    Цитата: maxi.mus
    ...О что-нибудь попроще есть из проводов? ....

    Не увлекались бы простотой проводов, все таки конструкция под сетью и во влаге работает.
    ino53
    Никогда не понимал, зачем для разовой конструкции ПП. Макеток, что ли, мало...
    R555
    maxi.mus,
    Это на какой фирме Королёва, который у нас уважаемый на сайте, или конструктора, что ракеты в космос запускал и Вернер Фон Браун отдыхал со своими ФАУ?

    Отвечайте, когда я спрашиваю.

    Кстати, к.т.н., физика твёрдого тела, я Вам указал при обсуждении Вашей самоделки автоматического защитного устройства от повышения напряжения сети, что. Схему разводите правильно в компьтерной программе, а рисунок переносите как в веке в 18. И рисуете дорожки от руки, портя качество печатной платы. Вот моя работа, я её на сайте уже показывал

    Без обид, коллега. Посмотрите, какой год на платах моего производства.
    А Вы опять показали, как дорожки от руки рисуете.

    P. S. Ни одного лайка мне не поставили, ни на один мой коммент не ответили. А я Вам лайки ставил, и не раз. boss
    Кто не ошибается, тот не делает ничего.
    R555
    Иван_Похмельев,
    Я подзабыл, что за марка проводов, я с ними несколько раз имел дело. Паяли прямо не зачищая изоляцию, она испарялась от жала паяльника. Это НВ, о которых Вы написали? Те, про которые я написал, были тоже одножильные, цвет изоляции - чёрный.

    А ещё классная штука была (и есть, наверное). Это обмоточный провод, каким мотали трансы. Как его там...ПВЭТЛ, что-ли? Так его не надо было зачищать шкуркой или аспирином. От паяльника залуживался. Я одно время его много применял. (коробку трансформаторов купил, которые применялись в БП наших приёмников "Альпинист".

    R555,

    Из интересных марок проводов хочу упомянуть МГТФ. У меня его пока немного есть из старых запасов. Фторопластовая изоляция, паяльник не поплавит, это любой знает, кто работал с этими проводами. Так что зачищать только механическим методом.

    Ещё алюминиевый лакированный обмоточный провод. Я когда классе в пятом разматывал трансформаторы от советских телевизоров, по неопытности не мог понять, почему провод такой лёгкий. Алюминий, а не медь, вот почему. Ещё бы сердечник додумались сделать не из трансформаторного железа, а из алюминия boss xaxa
    Кто не ошибается, тот не делает ничего.
    maxi.mus Автор
    Цитата: Иван_Похмельев
    Есть такие отечественные провода НВ. Они одножильные. Только паять надо быстро или с теплоотводом: изоляция от нагрева течёт.

    О что-нибудь попроще есть из проводов? Я когда-то паял сам усилитель. Использовал какие-то проводы многожильные, но очень тонкие. Были в ПВХ изоляции. Вот это были провода, то что надо - я работал тогда на фирме Королёва.
    R555
    ino53,
    Зато я помню этот КС531, он стоял в качестве стабилизатора питания на варикапы в телеках. Слабый он по току. А Д816, с болтом на основании, если не путаю. Эти мощные, спору нет. У меня их не осталось. Когда продавал квартиру, остались там в суете.
    Кто не ошибается, тот не делает ничего.
    ino53
    Иван_Похмельев,
    ...Или стабилитрон вольт на тридцать в параллель....
    Конечно. И ведь хотел же КС531 или 524 упомянуть, не помню, как они по току... У меня то со старых времен еще Д816 остались.
    Хотя ведь есть еще и TL431, доп. детали надо.
    maxi.mus Автор
    Цитата: Korolev
    На схеме, приведенной Вами, 2 Х 0,15 мкФ = 0,3 мкФ!

    Я имел в виду каждый на 0,15 мкФ
    Иван_Похмельев
    Цитата: maxi.mus
    А они, собаки такие, не хотят ложиться, как надо.
    Есть такие отечественные провода НВ. Они одножильные. Только паять надо быстро или с теплоотводом: изоляция от нагрева течёт.

    Цитата: ino53
    поставить его на вольт так 350, пусть и меньшей емкости

    Или стабилитрон вольт на тридцать в параллель.
    ino53
    Симпатичная конструкция, приятно посмотреть.
    А мигающие диоды, вернее, с плавно переливающимся цветом не хотите попробовать? Они, правда, крепко дороже...
    И еще - при обрыве в цепи светодиодов конденсатор С3 взорвется со звуком пистолетного выстрела, может, поставить его на вольт так 350, пусть и меньшей емкости (ИМХО).
    Korolev
    maxi.mus,
    Ошибка в тексте. Не 30 мкФ, а 0,15 мкФ
    На схеме, приведенной Вами, 2 Х 0,15 мкФ = 0,3 мкФ! yes

    maxi.mus,
    не хотят ложиться, как надо
    "Утопить" при соответствующей влагоизоляции, и спрятать под конструкцию, и да, приклеить! yes
    maxi.mus Автор
    Цитата: Korolev
    Либо "0" лишний, либо запятая не пропечаталась. Душевная, красивая работа, но провода опять портят вид...

    Ошибка в тексте. Не 30 мкФ, а 0,15 мкФ. 30 мкФх400 В это такая ЛОШАДЬ!!!

    Korolev,
    С проводами вышла накладка - МГТФ не держит воду и со временем происходит замыкание. Пришлось поставить самые тонкие, что были, в виниловой изоляции. А они, собаки такие, не хотят ложиться, как надо. Когда найду потоньше - переделаю.
    Korolev
    нужно было набрать 30 мкФ х 400 В ... купил два конденсатора по 0,15 мкФ х 400 В
    Либо "0" лишний, либо запятая не пропечаталась. Душевная, красивая работа, но провода опять портят вид... good
