    Проверка автоматических выключателей

    Проверка автоматических выключателей

    Здравствуйте уважаемые посетители сайта "В гостях у Самоделкина". В этой заметке будет описан вопрос проверки автоматических выключателей, которые устанавливают в электрощитке квартиры, дома и других строений.

    Автоматический выключатель (автомат) — это коммутационное устройство, предназначенное для защиты электрической сети (проводки) от сверхтоков. То есть от коротких замыканий и перегрузок. Определение «коммутационное» означает, что данное устройство может включать и отключать электрические цепи, другими словами производить их коммутацию. Рекомендуется проводить проверку автоматов 1 раз в 3 года. Даже новые, купленные в магазине с соответствующими сертификатами, автоматы требуется проверять перед установкой в электрощиток.

    Для тест-проверки автоматов была собрана измерительная установка по схеме, представленной на Рис.1

    Использовался ЛАТР на 9А (Рис.2). Понижающий трансформатор ТС-270 (сердечник ПЛ-25х45) был перемотан из ТСА-270. Алюминиевые обмотки c ТСА-270 были удалены (и давно). Первичная обмотка из 2-х секций намотана проводом ПЭВ 0,8мм (275 + 260 вит)

    На фото Рис.3 показано пробное включение транса через лампочку.

    Вторичная обмотка намотана многожильным кабелем в резиновой изоляции – 6 витков (Рис.4).

    Время выдержки замерялось секундомером Агат (Рис.5).

    Температура окружающего воздуха при измерении фиксировалась термометром (Рис.6).

    Тарировка тока осуществлялась посредством шунта 75ШС-20А-0,5 (Рис.7)

    До тока 23А использовался непосредственно 75ШС-20, свыше использовался шунт из стальной ленты (Рис.8).

    И на большие(~64А) токи использовался токовый трансформатор (Рис.9)

    Первыми проверке (прогрузке) подверглись автоматы, которые стоят в щитке на лестничной площадке нашей квартиры. Стоят после счетчика (Рис.10, Рис.11).


    Квартира не новая, а можно сказать старая, панельная.
    Стояли автоматы на 16А типа АЕ1031 – 2 УХЛ4 (3 штуки). Запитаны от одной фазы с разбивкой на 3 ветки. Время-токовые характеристики на эти автоматы (нашел не сразу в Инете) показаны на Рис.12. Обнаружилась неприятная особенность у этого типа автоматов – у них нет электромагнитного расцепителя. Только тепловой расцепитель. Чем это опасно? Тем, что при жестком КЗ (коротком замыкании в сети) при большом токе не будет быстрого срабатывания автомата (отключения). Многое может выгореть.

    Результаты прогрузки автоматов типа АЕ1031 – 2 сведены в таблицу 1. Прогрузку делал по европейским нормативам (МЭК), чтобы и сравнить с современными…..

    По результатам АЕ1031-2 (16А) отправлены в утиль.
    Результаты прогрузки автоматов типа ИЭК (и других, которые были) сведены в таблицу 2



    Время-токовые характеристики на автоматы IEK показаны на Рис.13

    Как я уже говорил электропроводка в квартире старая алюминиевая. Поэтому автомат желателен типа В. Но, купленный новый автомат IEK BA47-29 1P 10А, типВ (№4 в таблице 2) у меня не прошел… Вернул в магаз с выкупом IEK 10A (тип С).

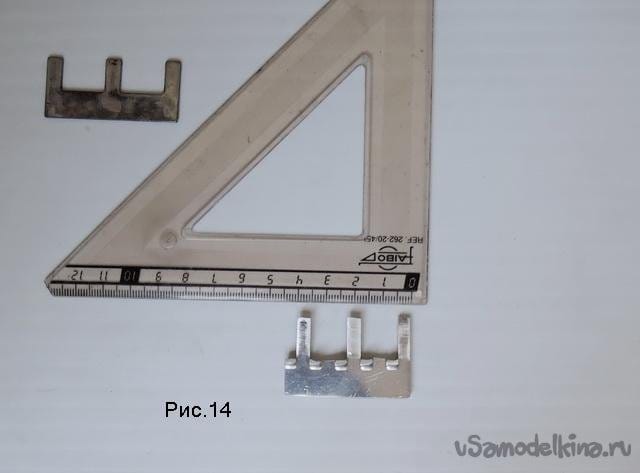

    На старых автоматах стояла стальная обьединяющая перемычка (грязная). Заменил на алюминиевую от радиатора охлаждения (Рис.14).

    Отрезал DIN-рейку =14см. Разметил 2 отверстия под DIN-рейку на стальном листе ящика, засверлил, нарезал резьбу М5 с помощью инструментов на Рис.20

    Закрепил на винты М5 DIN-рейку под новые автоматы (Рис.15).


    Так как корпуса новых автоматов IEK уже старых АЕ1031, то вырезал из текстолита (=2мм) пластинку, чтобы закрыть щели (Рис.16).

    Окончательная сборка показана на фото ниже. И в окончании фото внешнего вида.




    Вот совсем недавно сгорела квартира на 3 этаже на ул Котовского (Новосиб) Пожарная машина с лестницей не смогла подъехать из-за припаркованных у дома машинок.

    Комментарий из НГС :
    Причина банальна. При ремонте люди тратят большие деньги на финишную отделку (ее видно), технику всякую и мебель . То что не видно - считают тратить деньги не надо и зря.
    Обязательно должна быть защитная автоматика (от проверенных брендов) - АВ, РН, УЗИП и т.д.

    Как загрузить код на Ардуино через смартфон

    Надписи на футболках

    Добавить комментарий

    8 комментариев
    ALEKSANDR BATUEV
    Всё хорошо, только питание на автоматы желательно подавать сверху.
    feonor12
    Цитата: Pronin
    У нас же в сети подняли напряжение (втихаря) до европейского (~230v).

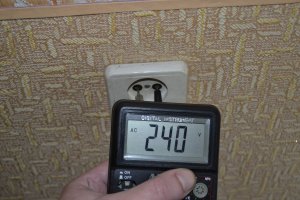

    У нас в сети стабильно 240, хоть приборы калибруй.

    При чем это уже давно, минимум лет 7.
    Иван_Похмельев
    Pronin, не втихаря. Этот процесс идёт уже десятки лет, вот здесь хорошо описано.
    R555
    Pronin,
    У нас же в сети подняли напряжение (втихаря) до европейского (~230v). Лампочки накаливания стали чаще перегорать.
    Я тоже это заметил примерно год назад. Причём, лампочки стали не просто перегорать, а бабахать. Я показал уже раз фотку, что ЦОКОЛЬ ПРОЖГЛО! у лампы. Напругу я мерил в розетках. 230 и даже 245 бывает, особенно рано утром. Заводы не работают (какие ещё остались) scares
    Кто не ошибается, тот не делает ничего.
    Pronin Автор
    У нас же в сети подняли напряжение (втихаря) до европейского (~230v). Лампочки накаливания стали чаще перегорать. Надо было конечно (и давно) поставить NTCтермисторы на выключателях. Но, переход на люминисцентные и светодиодные лампы сгладили эту проблему. И еще нужно было таки проверить надежность автоматов... Вот где то в феврале сидел за компом... и разз комп отключился. А там же винчестер (старый...) успел выйти?(али не успел?) Появляется в проеме двери баушка со своим утюжком и отгоревшим (и дымящимся) шнуром...


    Сработал таки автомат на лестничной площадке.
    Потом еще я менял совковый
    выключатель света. На беленький с подсветкой... и решил предварительно посмотреть как горит там светолампочка (или неонка или что там) и каким цветом? Ну, взял шнур с вилкой, а там снизу в выключателе только 2 дырки (быват же и 3).Вот в них и закрепил ... без нагрузочной лампы??!(Голова то заполнена Коронымвирусом и др галиматьей из соцсетей) dontknow . Токмо посмотреть же... И воткнул в розетку - сноп искр в розетке (клавиша выключателя оказалась замкнута!Чиста КЗ) yahoo сразу ж выдернул из розетки. Вилка покрылась окалиной, розетка подплавилась. А автомат НЕ ВЫРУБИЛСЯ!Как оказалось у старья АЕ1031-2 нет электромагнитного расщепителя!
    Пришлось делать ревизию электрики к современным условиям...
    ino53
    Да, тоже глаз резануло, запитка снизу. Ц20 - приятно старичка увидеть. А вот что есть автоматы без эм. расцепителя - не знал, это же половина его функционала.
    Pronin Автор
    Цитата: Korolev
    Зачётная работа, только рекомендуется (если моя память не изменяет мне с моим занудством) разводку делать: ввод - сверху, отходящие снизу ...

    Все правильно, но тут уж как сделано, так и сделано (в прошлом веке) derisive
    Там видно и скрутку голого алюминия (в соседнюю квартиру).
    Korolev
    Зачётная работа, только рекомендуется (если моя память не изменяет мне с моим занудством) разводку делать: ввод - сверху, отходящие снизу ...
