    Ослепляющая настольная лампа из светодиодного шара

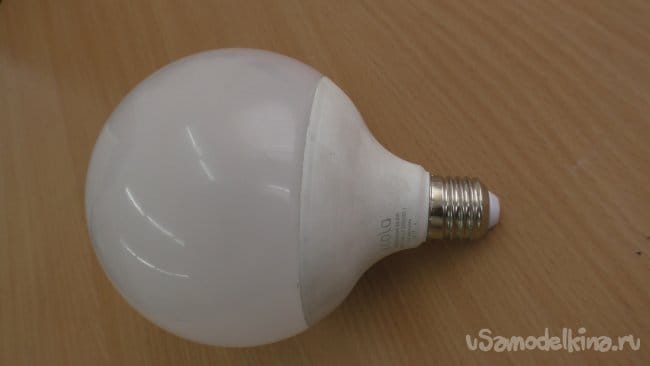

    Попалась мне на мусорке вот такая вот лампа, в виде большого «магического» шара.

    И решил я исполнить с её помощью собственное желание – сделать ночник. И уже придумал откуда выдрать трехцветный светодиод, чтобы с его помощью заставить сей шарик переливаться всеми цветами, как вдруг засомневался. А что, если лампа-то рабочая? Уже не раз так бывало, что поднятое на улице, оказывалось вполне себе живой вещью, нуждающейся в совершенно примитивном ремонте, вроде восстановления оторванного провода.

    Решено было лампочку проверить.
    Логично предположив, что полностью рабочую лампу никто выкидывать не станет, этап с вкручиванием в патрон был пропущен. И я сразу приступил к разборке.

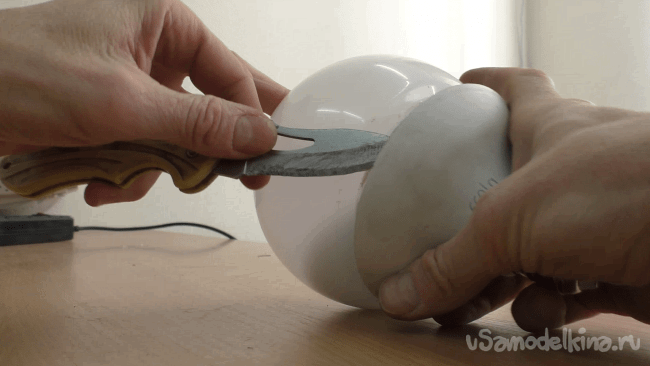

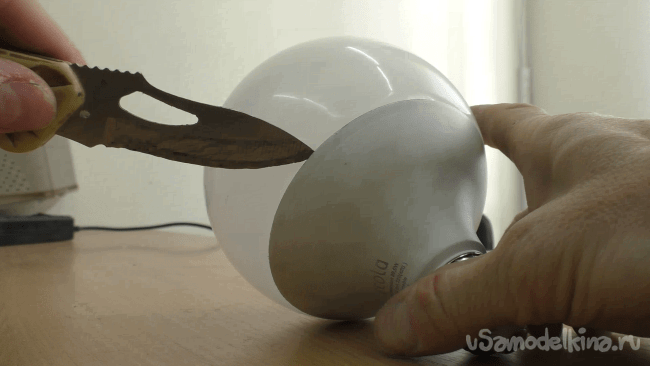

    Нож на удивление легко подлез под пластиковую сферу. После чего, так же не напрягаясь, я прошелся лезвием по периметру,

    и вскоре услыхал что-то вроде щелчка, отделив верхнюю часть лампы.

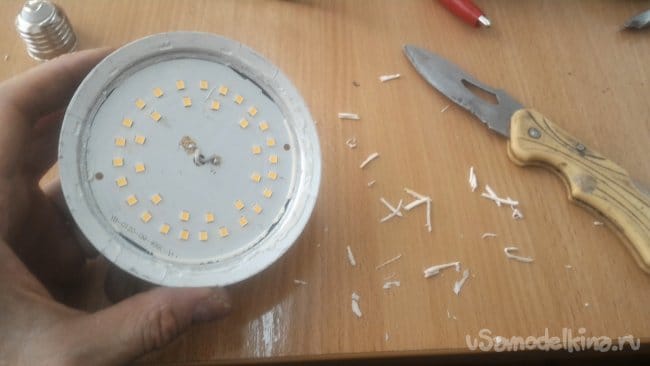

    Внутри не обнаружилось ничего сверхъестественного.

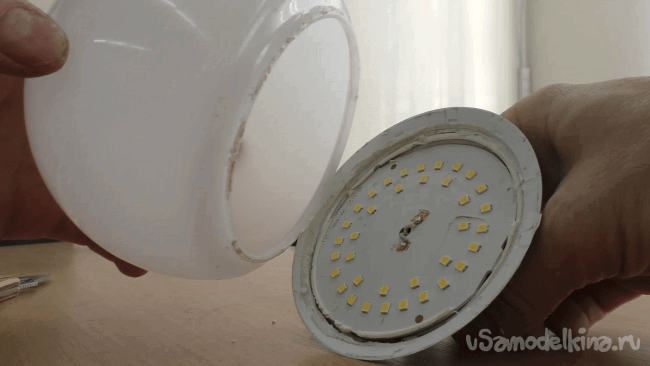

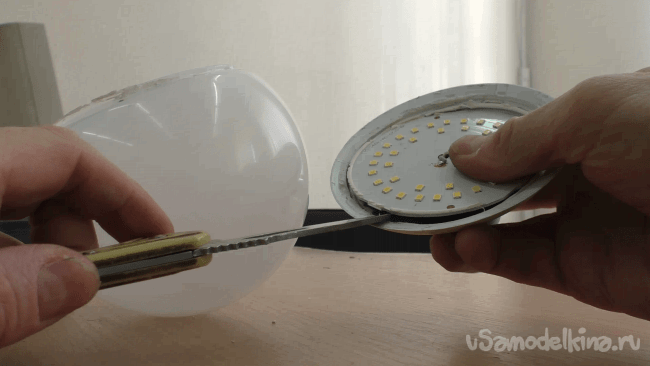

    И дальше настала очередь светодиодной панели. Она также извлеклась без особого сопротивления.

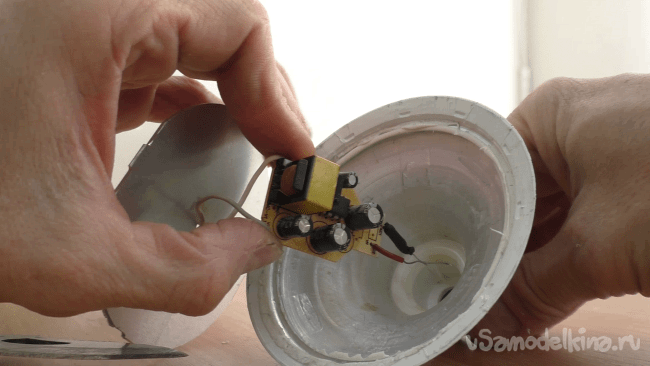

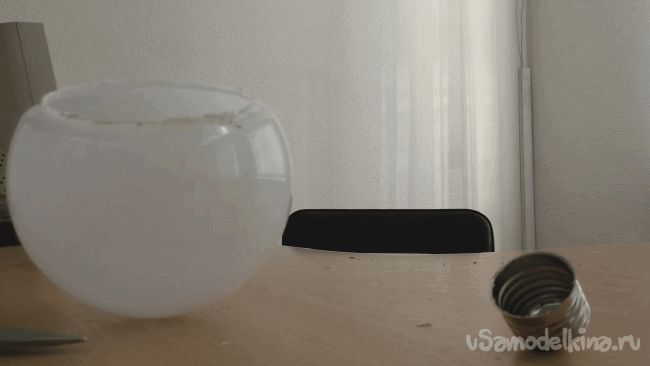

    Достав затем плату драйвера, я окончательно отделил идущие от неё к цоколю провода, вынув и, фактически выбросив, сам цоколь.

    Как показало будущее, больше он не пригодился.

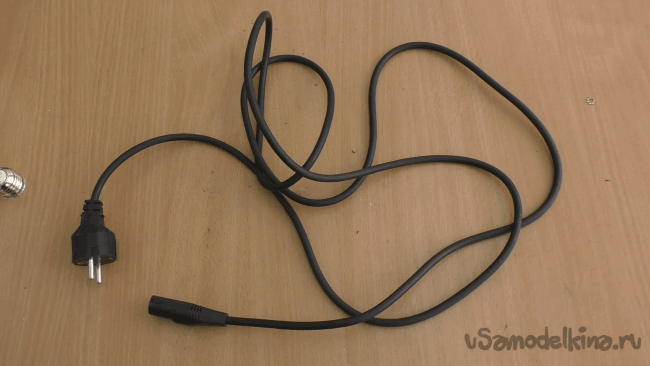

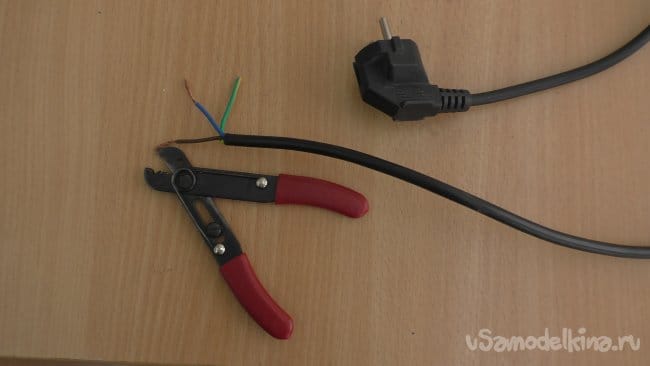

    Найдя в закромах старый компьютерный кабель, я отрезал и распотрошил ненужную компьютерную сторону, оставив вилку.

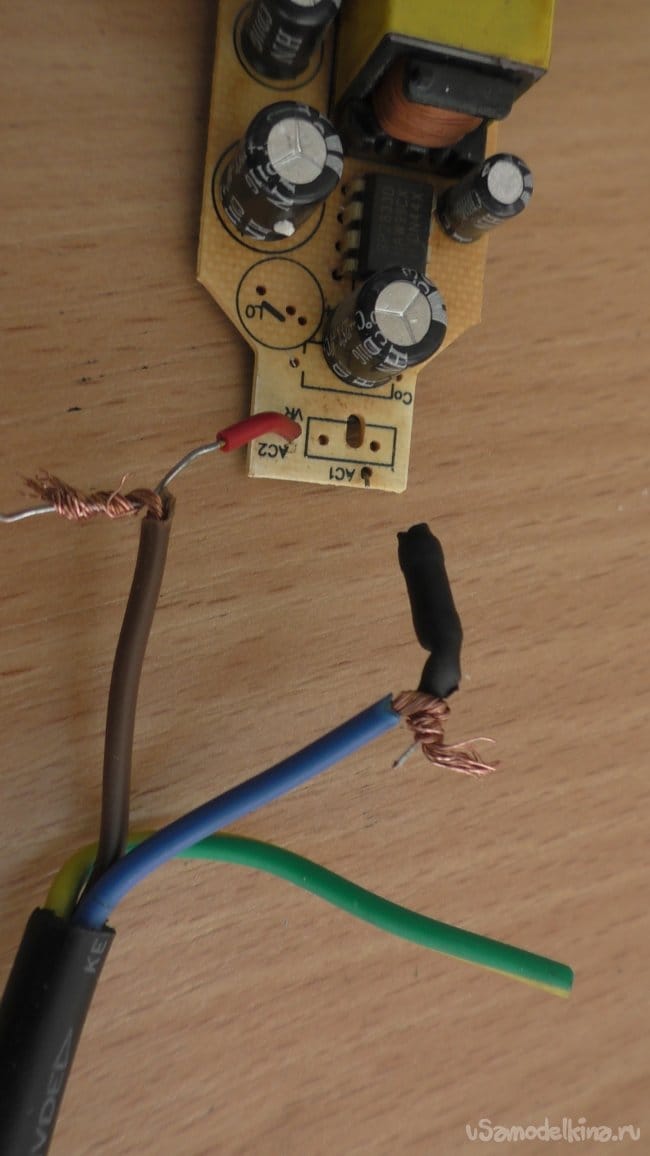

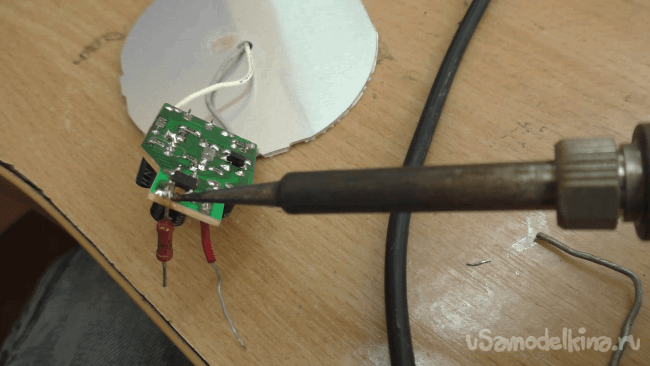

    После зачистки проводов, я дрожащими от нетерпения руками стал приматывать их к контактам драйвера лампы. Нетерпение моё, разумеется, вышло мне боком, что проявилось в отваливании одного из контактов. Причем того, который представлял из себя не просто провод, а резистор. И оторвался (ну надо же) провод именно от тела самого резистора, приведя его, очевидно, в негодность.

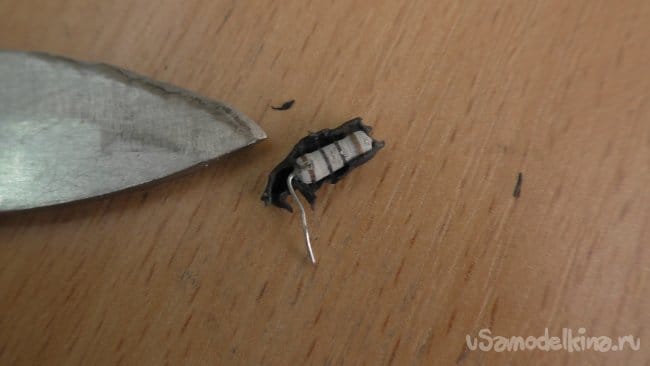

    Немного посетовав на тёмные силы. Я вскрыл изоляцию вокруг сопротивления и с облегчением увидел, что цветовая маркировка цела.

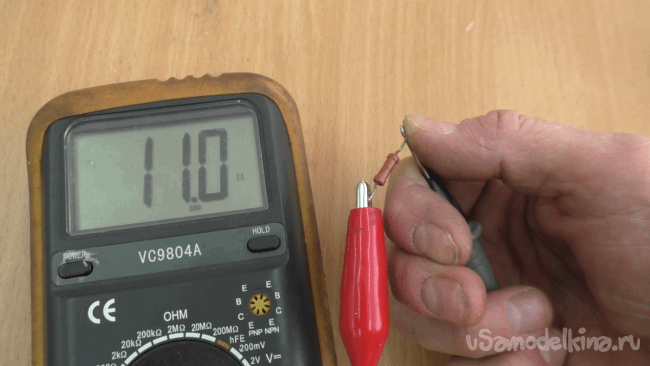

    Это оказался резистор на 10 Ом. И, о чудо! Такой же обнаружился в закромах.

    И даже рабочий!

    Перепаяв резистор, я все-таки произвёл запуск лампы.

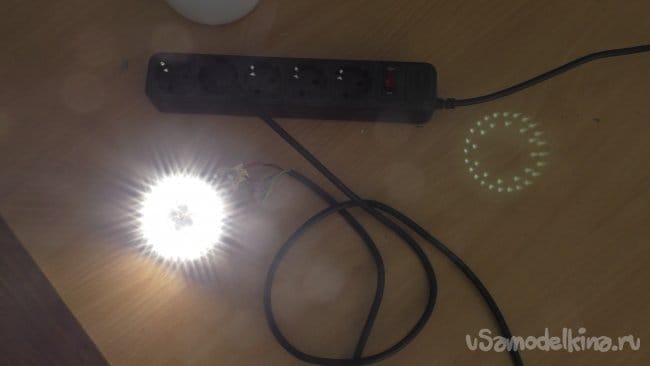

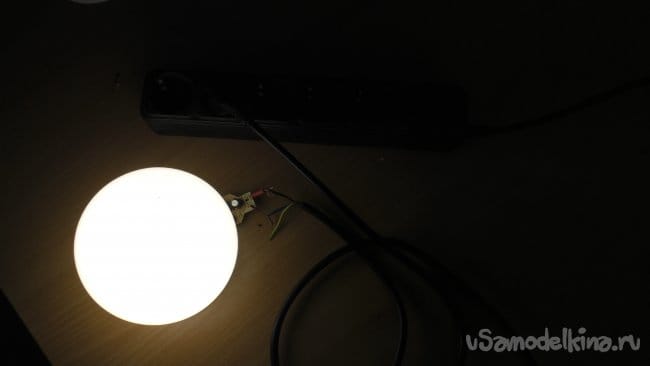

    И, да, она загорелась!

    Да так, что я, кажется ослеп. Свет оказался настолько ярким, что я тут-же захотел выяснить её мощность.

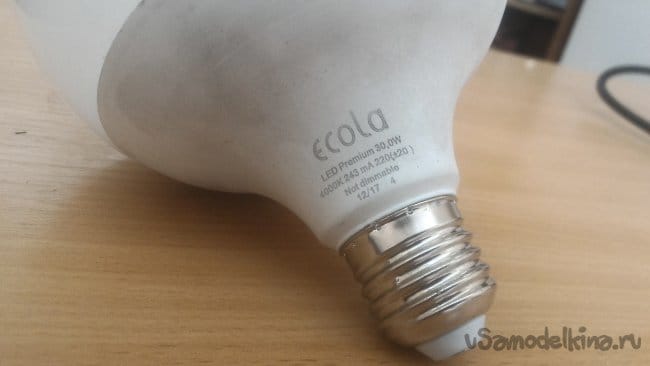

    30 Ватт! И это для светодиодки. Светила реально ярко.

    Значит, магический шар отправляется в планы на будущее.

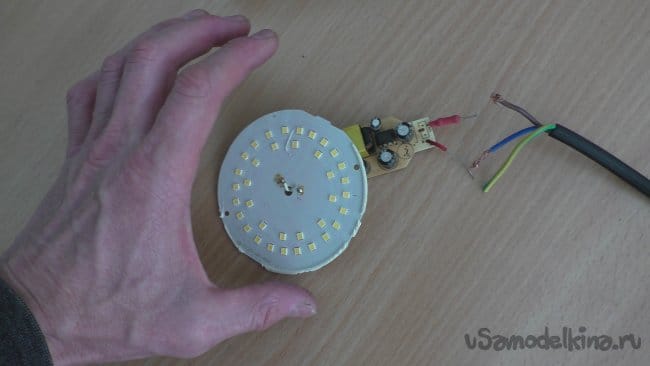

    Осталось дело за малым – найти будущей лампе основание, все спаять, всё заснять, и на «самоделкина» выставить. Я тут же схватил светодиодную панель за самую металлическую часть и…

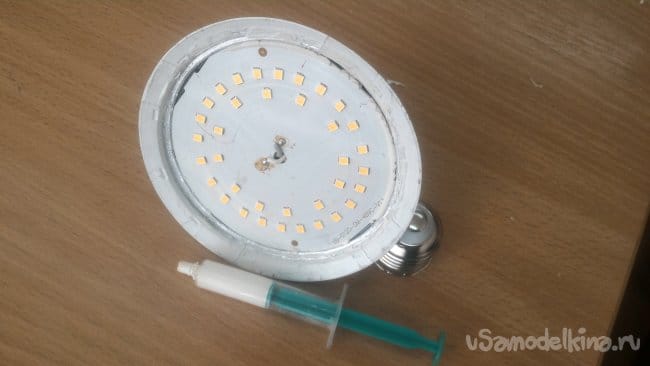

    мгновенно бросил, едва не получив ожог. Она была раскалена. Значит, ей обязательно нужен радиатор, благо корпуса таких ламп ими и являются. Нужно только обеспечить контакт светодиодной панели и алюминия в корпусе с помощью термоклея.

    Вот только мой термоклей засох, так что "и так сойдёт".

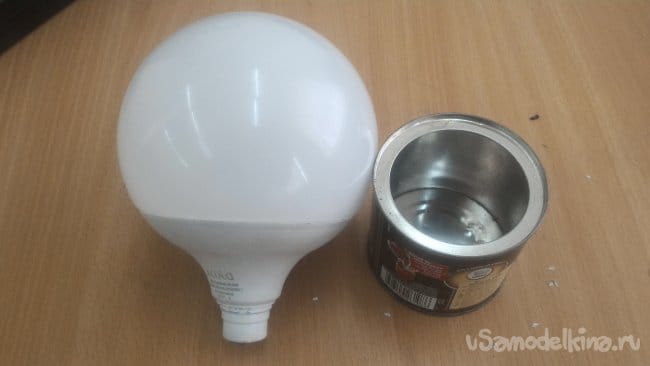

    После непродолжительных поисков на роль основания лампы была избрана жестянка из-под кофе.

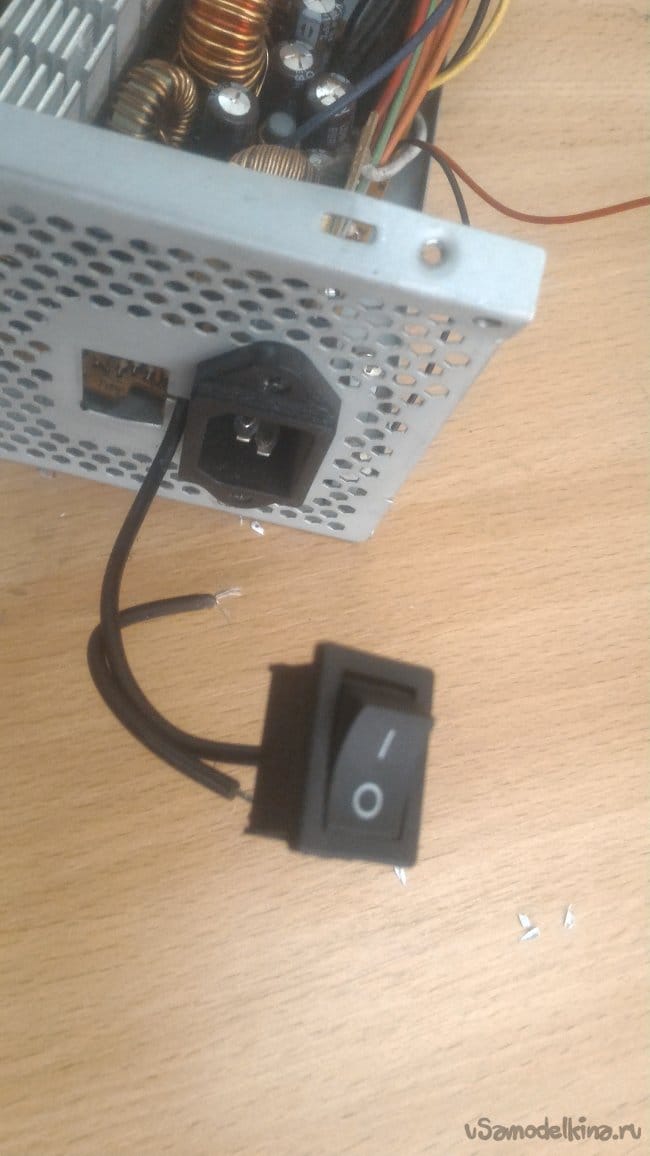

    Следующий шаг – выдрать выключатель из нерабочего блока питания от старого компа.

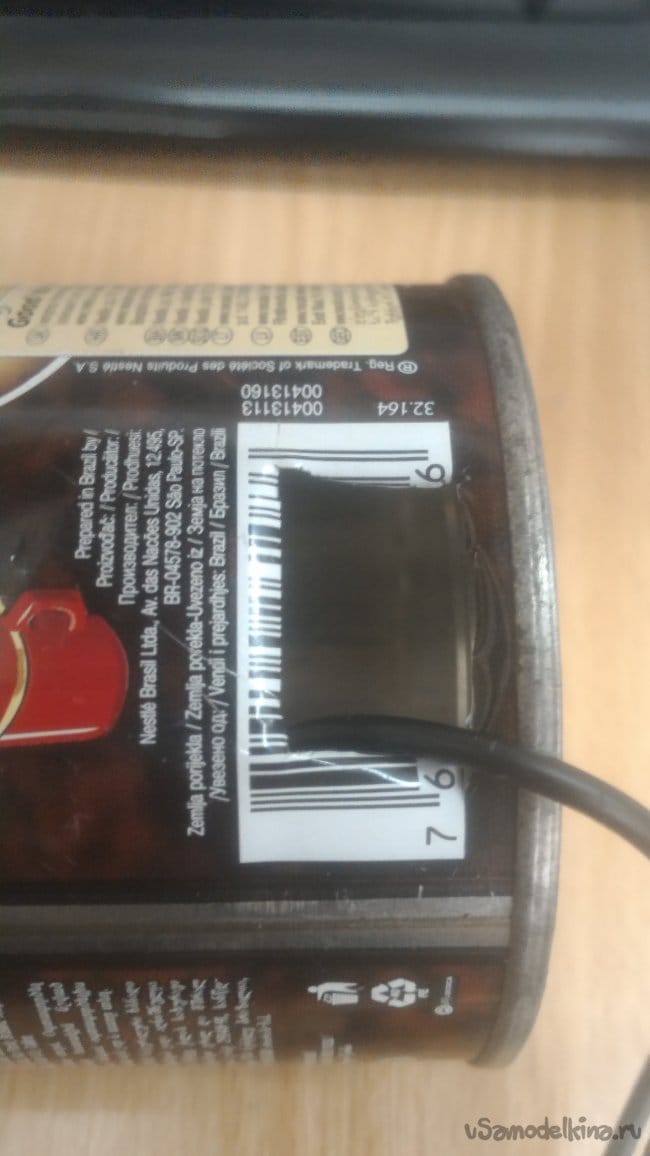

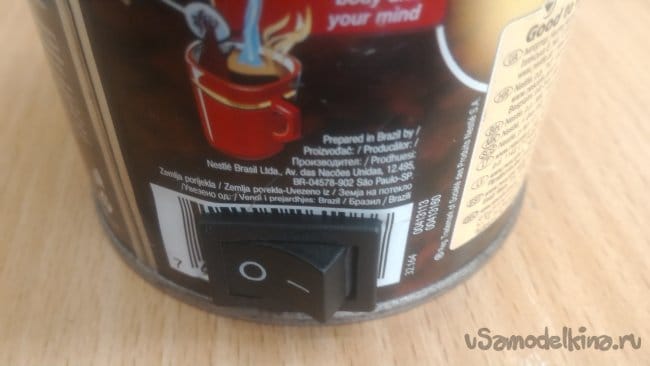

    Штрих код на банке как нельзя лучше подошел для разметки отверстия под выключатель.



    К тому же такое расположение позволяло сохранить товарный вид лицевой части баночки (не сочтите за рекламу).

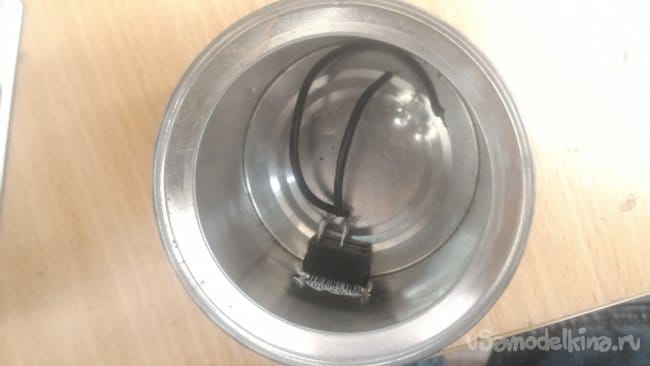

    Рядом с выключателем было проковыряно отверстие для провода.

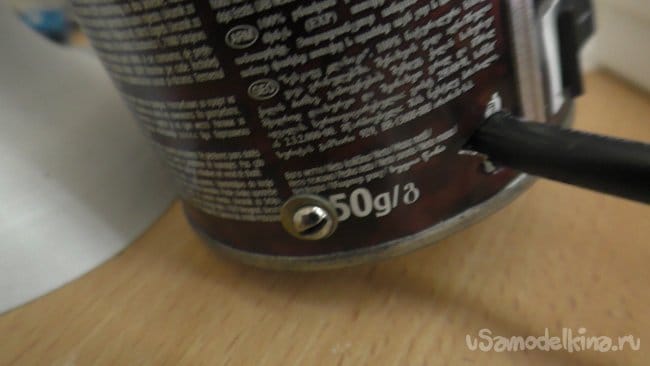

    И еще одно, чтобы прикрутить к корпусу банки заземление.
    - Нафига?!
    Спросите Вы. И сам не знаю. Просто решил, что так будет круто.

    Ну, и вдруг безопасней тоже будет? Все-таки в доме ребенок…

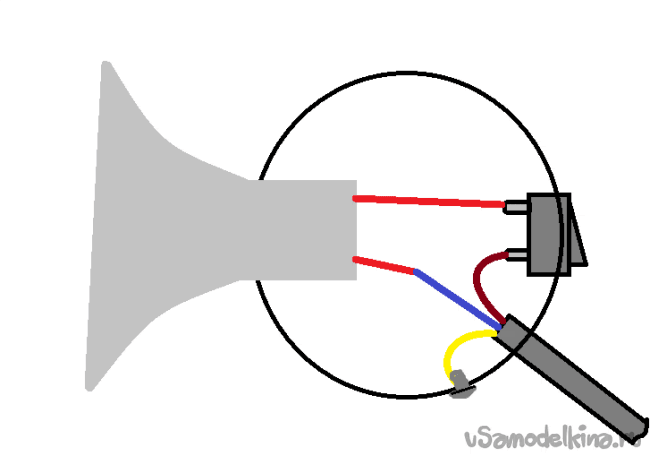

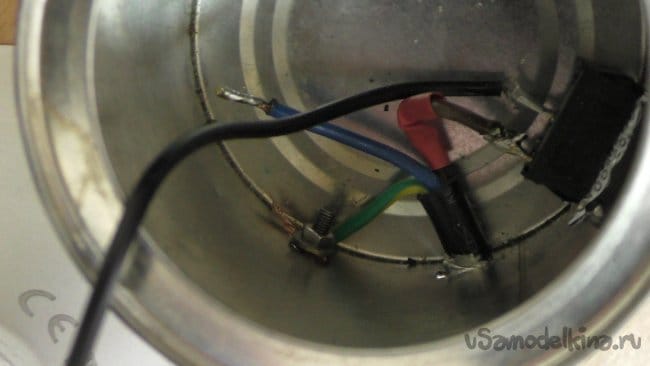

    Припаяв коричневый провод из кабеля к выключателю, а синий к проводу из лампы, я второй провод из лампы, припаял так же к выключателю, собрав самую настоящую электрическую цепь!

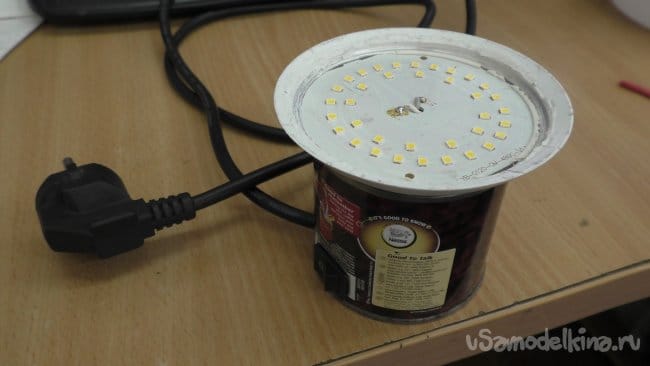

    Всё заизолировав термоусадкой, я водрузил свой шедевр на его законный пьедестал.

    Настало время великого мандража, свойственного всем великим естествоиспытателям в момент истины.

    Итак, лампа подключена в сеть, кнопка выключателя нажата и…

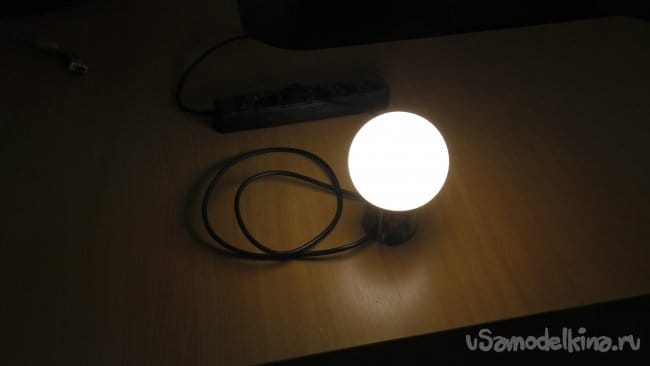

    Да! Она не горит. Она сияет! Смотреть не щурясь просто нереально.
    Это ли не чудо! Да, что же ею освещать-то можно, стадион что ли?

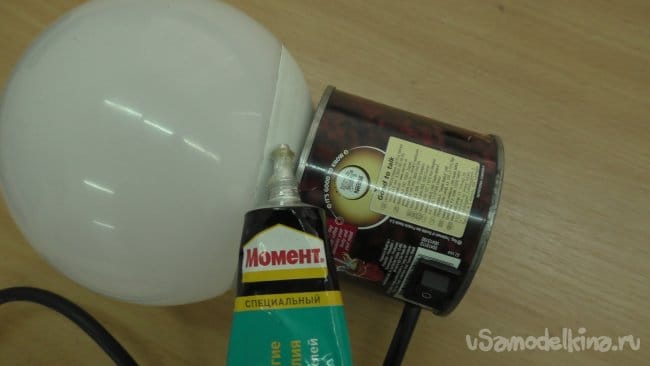

    Осталось дело за малым: всё приклеить и сказать «шо так и було».

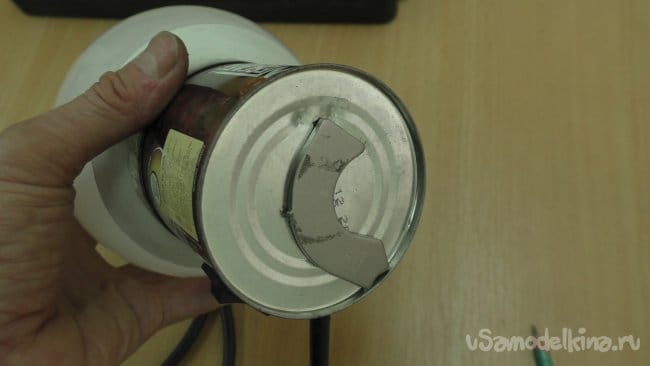

    Под конец родилась идея, для большей устойчивости прицепить под дно банки неодимыча из старого жесткого диска. Он туда идеально вписался.

    Всё готово.

    И, да, у получившегося светильника куча недостатков.
    Первый – слишком большая яркость. Такая лампа должна находиться под потолком, но никак не на столе. ТАк что, если вы, как и я решите делать из светодиодного шара ночник, то лучше не надо.

    И второй – одноразовость. Рано или поздно она перегорит и выкрутить её и вставить новую легко не получится. Но все эти недостатки таковые лишь на первый взгляд. Ведь, когда это случится, уже ничто не остановит меня от сотворения настоящего магического шара.
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Антиреставрация старинного стула

    Стойка для микрофона из настольной лампы

    Добавить комментарий

    10 комментариев
    Korolev
    samodelych,
    Да жена периодически жаловалась, что люстра в комнате светит слабовато
    Надо было предложить ей помыть плафоны!  smile
    samodelych Автор
    Цитата: Korolev
    Мощности светодиодной лампы 30 Вт, соответствует мощнослть лампы накаливания > 250 Вт! Явно не для комнаты!  smile

    Да жена периодически жаловалась, что люстра в комнате светит слабовато. Вроде пока перестала ))
    ino53
    Цитата: Dmitrij
    плафон убрал, светло так во дворе, хорошо,

    Пацаном еще был, в "клетке" (танцплощадка в парке) было какое-то чудовище, наверное, прожектор ПВОшный, направляли на облака, отраженного света хватало для мееедленных танцев...)))
    Korolev
    samodelych,
    как НЕ надо делать настольные лампы
    Мощности светодиодной лампы 30 Вт, соответствует мощнослть лампы накаливания > 250 Вт! Явно не для комнаты!  smile
    samodelych Автор
    Korolev,
    Спрятанная большая часть корпуса (радиатора) лампы в банку, резко ухудшает теплоотведение.
     Полностью согласен. Думаю, здесь вообще получился рассказ скорее о том, как НЕ надо делать настольные лампы ))

    ino53,
    Цитата: ino53
    я убрал бы ВСЮ пластмассу с той части цоколя, которая внутри, поиграл бы с токоизмерительными резисторами в драйвере, ток процентов на 30 уменьшил (это уменьшение светового потока примерно 15%). smile
    Да, на дно банки неплохо бы магнит от динамика, или свинцовый блин.

    Дельные предложения. В принципе, еще не поздно ))

    Цитата: Dmitrij
    ino53,

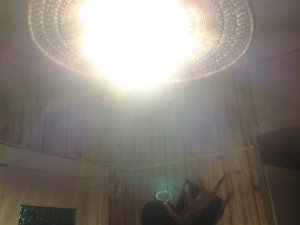

    ага, мне больше всего на улице понравилось, свет во дворе. Светило куда зря, плафон убрал, светло так во дворе, хорошо, как от фары
    Да, думаю применить сие термоядерное чудо в гараже для освещения днища своего "ведра с гайками". Авось не ослепну.
    Dmitrij
    ino53,
    ага, мне больше всего на улице понравилось, свет во дворе. Светило куда зря, плафон убрал, светло так во дворе, хорошо, как от фары
    «Марти! Думать нужно в четырех измерениях...»
    ino53
    Цитата: Dmitrij
    Они тогда и служат дольше,

    Конечно, охлаждение лучше smile Когда вот
    в этом маленьком закрытом рассеивателе из толстого стекла вторая 12-ватка сдохла, завернул лампу без колпака. Вроде работает пока...)))
    Dmitrij
    а я с обычных светодиодок плафон сдергиваю, когда нужен направленный свет яркий. Они тогда и служат дольше, но напрямую на них лучше не смотреть, потом "в глазах круг" летает  smile
    «Марти! Думать нужно в четырех измерениях...»
    ino53
    Да, 30 Вт для настольного светодиодного светильника, КМК, перебор.))) У меня над рабочим местом трубчатая (как бестеневой светильник) 20-ка стоит, SMD паяю без проблем. А здесь я убрал бы ВСЮ пластмассу с той части цоколя, которая внутри, поиграл бы с токоизмерительными резисторами в драйвере, ток процентов на 30 уменьшил (это уменьшение светового потока примерно 15%). smile
    Да, на дно банки неплохо бы магнит от динамика, или свинцовый блин.
