    Замена дисплея. Nikon Coolpix 3500


    Нашел у себя в закромах аппаратик. Вроде целый и как странно не подписанный. Обычно всегда заношу в базу у себя, модель, дефект, откуда у меня на складе появился.
    Нет данных.
    Зарядил аккумулятор, включаю, ага, разбит дисплей. Включаю комп, смотрю по складу запчастей есть несколько дисплеев на эту модель. Один точно целый. И парочка с необозначенным дефектом.

    Несмотря на то, что распрощался с ремонтом фотоаппаратуры достаточно давно. Есть база моих запчастей и кучка фотоаппаратов.


    Вспомним былое.

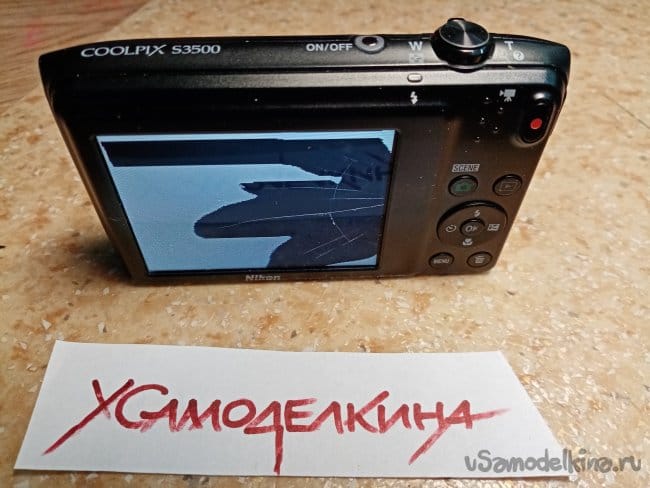

    Зарядил акб, аппарат включается, светит разбитым дисплеем без картинки. Объектив нормально перемещается вспышка работает. После нескольких кадров аппарат зависает. Значит память полна, сбросить не могу, дисплей не работает однако.

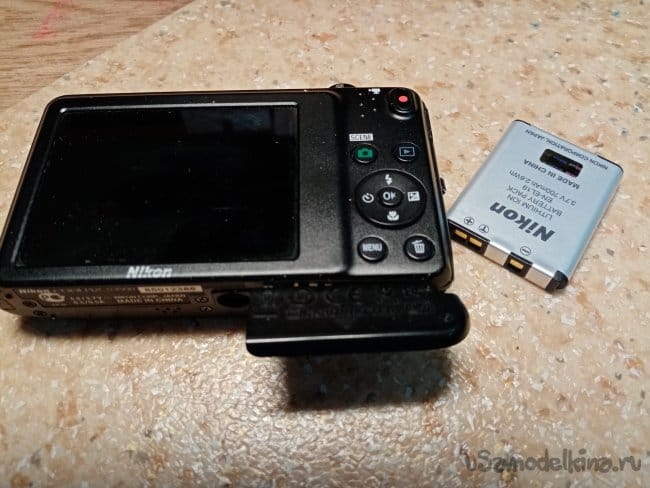

    Первое движение извлекаю аккумулятор. Карты памяти нет.

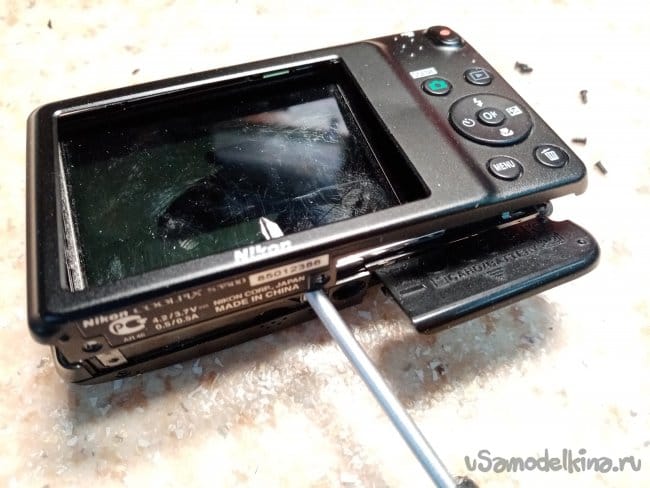

    У этой модели есть один секретный болтик, крепления панели корпуса. Под крышкой разъемов.

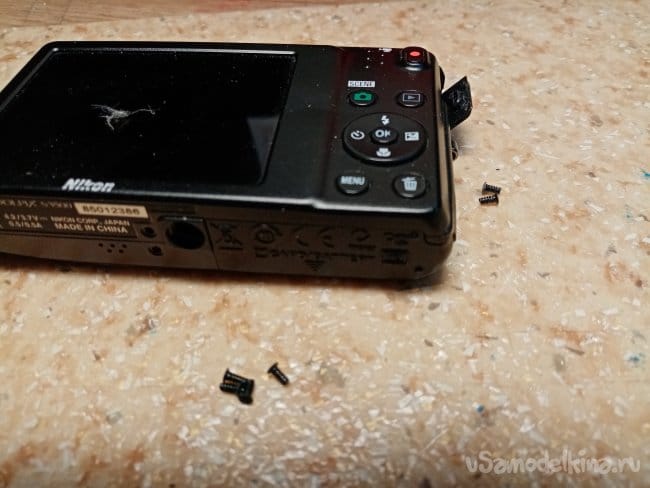

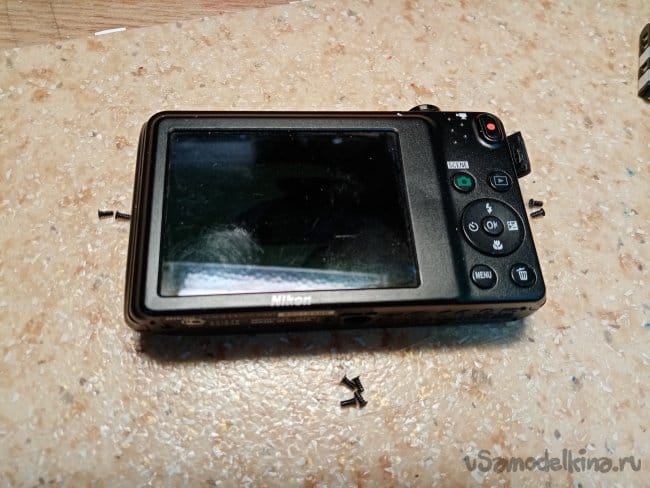

    Всегда начинаю с правой стороны. И внизу несколько болтиков.

    И перехожу на левую сторону. Все открутил.

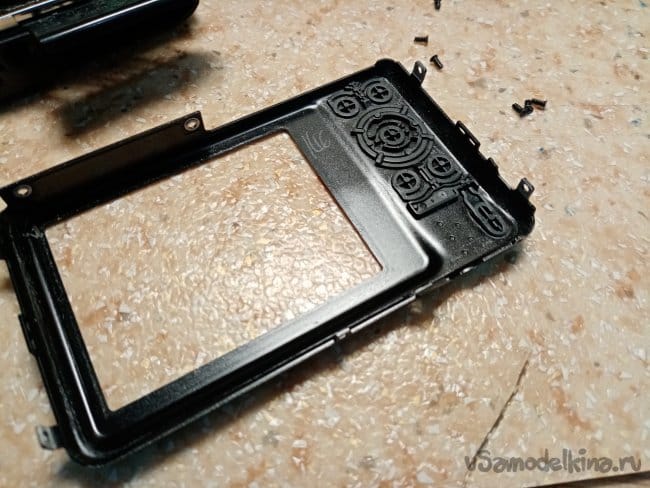

    Корпус снимается весьма не просто. Ребята конструкторы решили малость извращнуться в соединении панелей. Начинаю с задней панели, металлическая и тонкая. Отсоединяю с места крепления штатива и поднимаю вверх. Отсоединяю верхние защелки от рамки. Осторожно извлекаю, все тонко и хлипко, можно запросто погнуть саму панель и защелки.

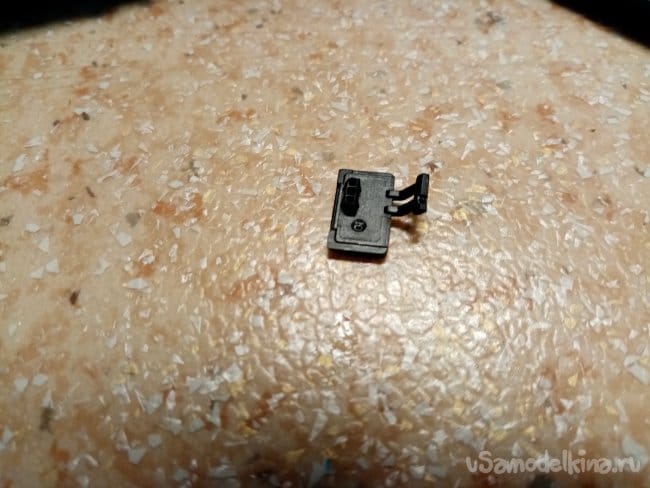

    И резиновая заглушка разъема.

    ТАК. ЗАБЫЛ.
    Сижу вспоминаю, есть какая-то мина, как снимать рамку и переднюю панель.
    Кручу полуразобранный аппаратик в руках.

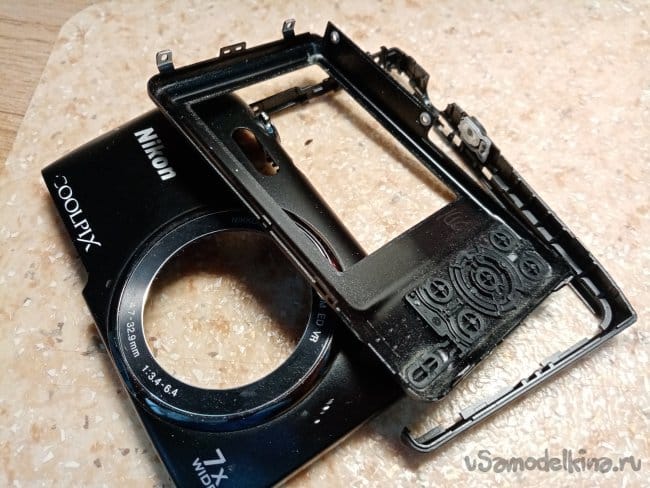

    Осторожно снимаю рамку. В районе кнопки спуска она очень тонкая и сломать в этом месте пластик "как два пальца обосфальт".
    Вот она мина!

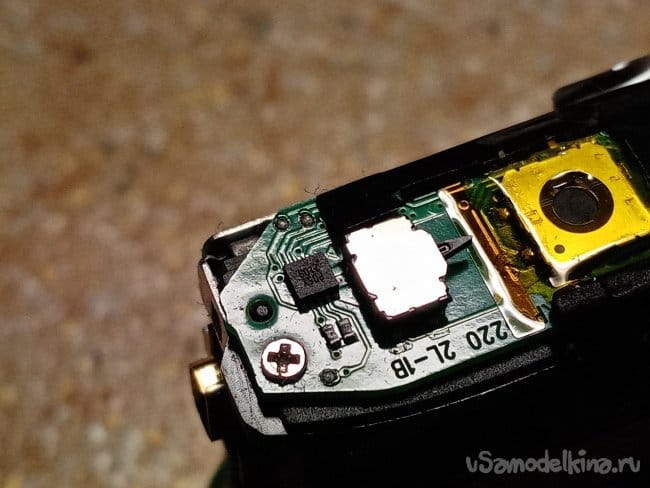

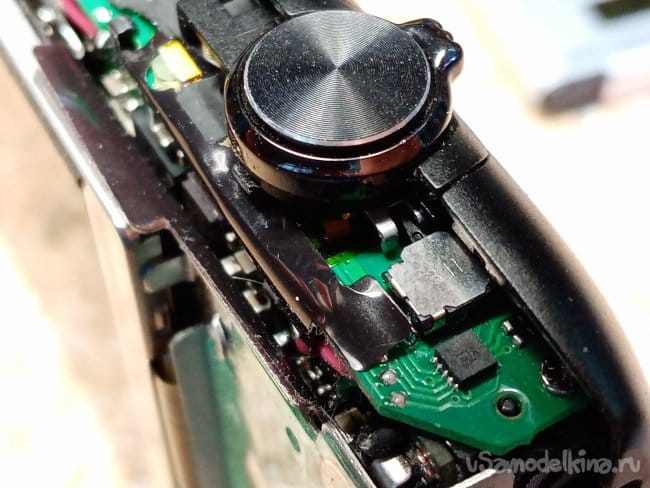

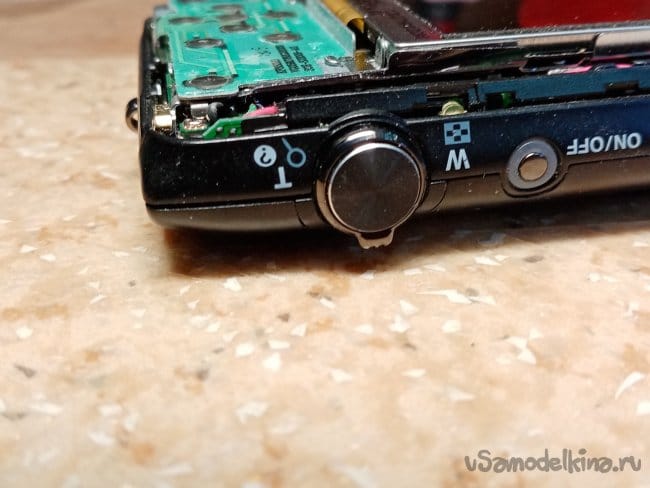

    При неосторожном снятии передней панели можно сломать маленький пестик. Этот пестик управляет выдвижением объектива в положение "теле".

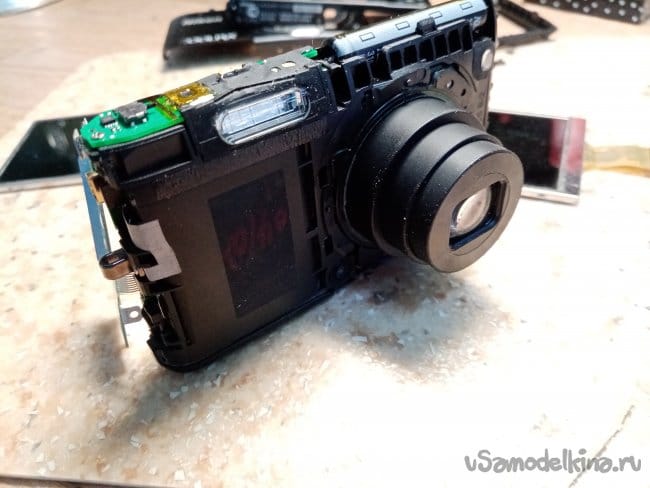

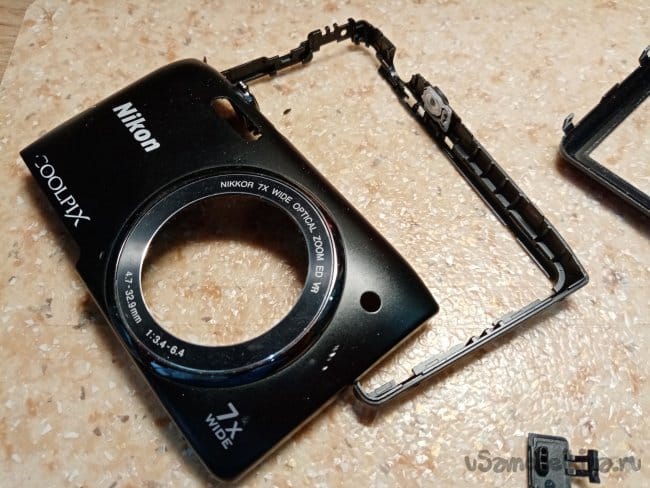

    Аккуратно снимаю с тушки переднюю панель корпуса. Начинаю с низу в районе крепления на штатив сдвигаю вперед. Затем панель вверх, кнопка спуска и вилка управления пестиком уходят вверх.
    Снял.


    Вот он взрыватель.

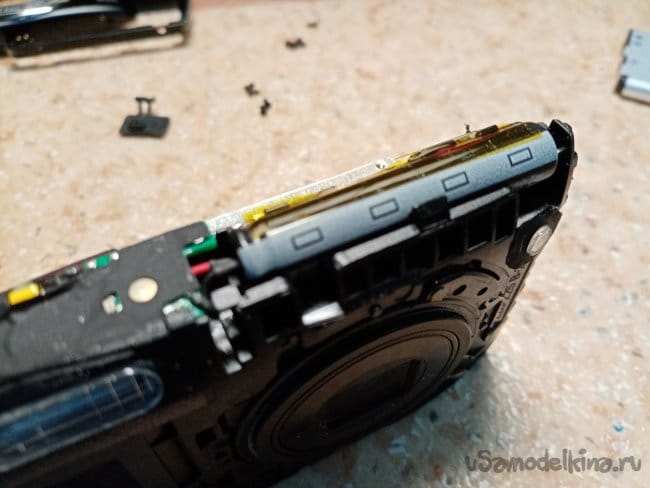

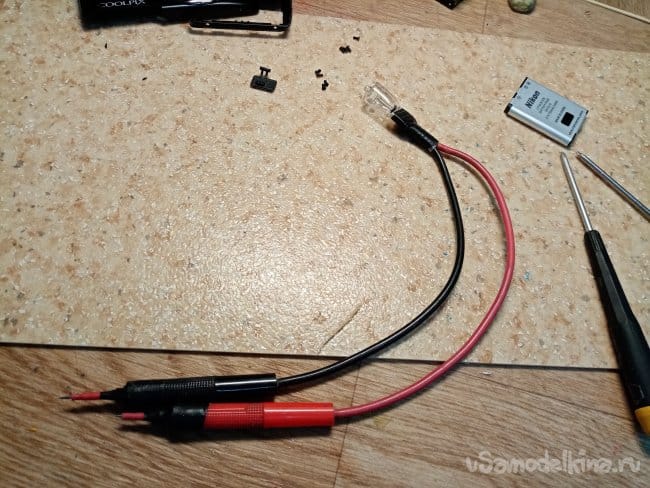

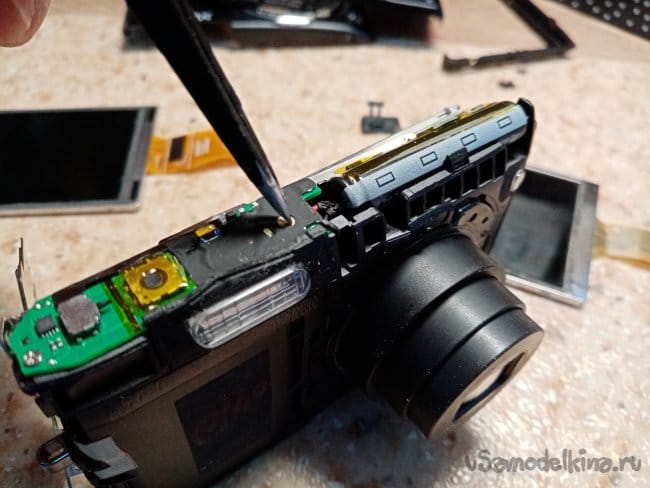

    И еще один детонатор, прямо вверху тушки расположен конденсатор. Примерно 270 вольт. Разряжаю обыкновенной лампочкой на 220В. Маленькой, для удобства.

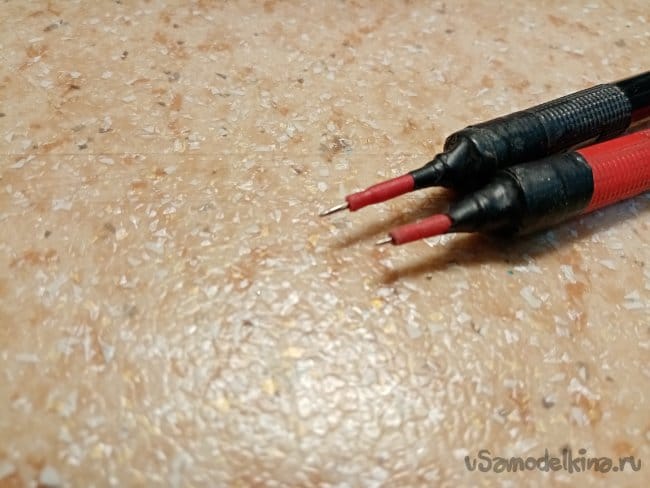

    На кончиках проводов есть иголки, ими просто прокалываю изоляцию. Вообще-то, конденсатор можно и не разряжать, дальше я разбирать не буду. Мне нужна только задняя сторона тушки, заменить битый дисплей. Но мануалы по ремонту не дураки писали, это я Вам конкретно говорю. Написано разрядить, разряжаю лампочкой и совсем не хочется разрядить собой.

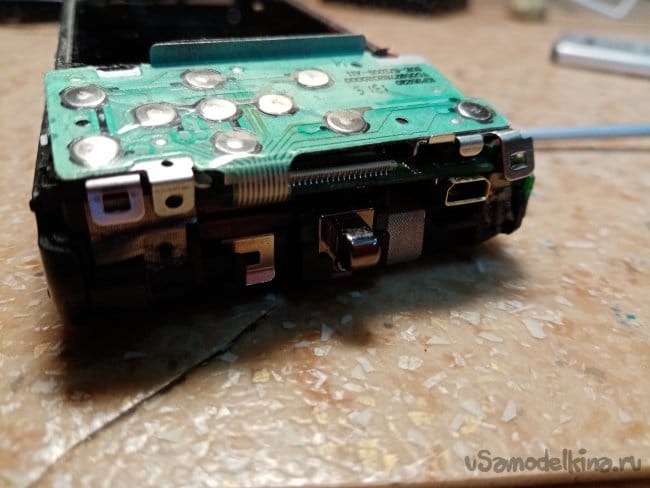

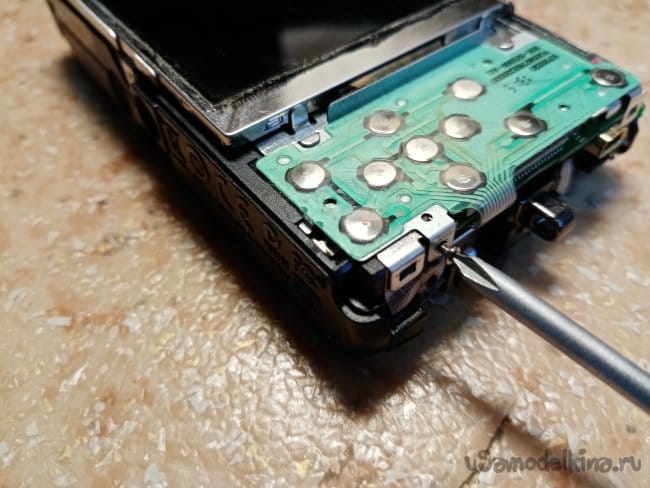

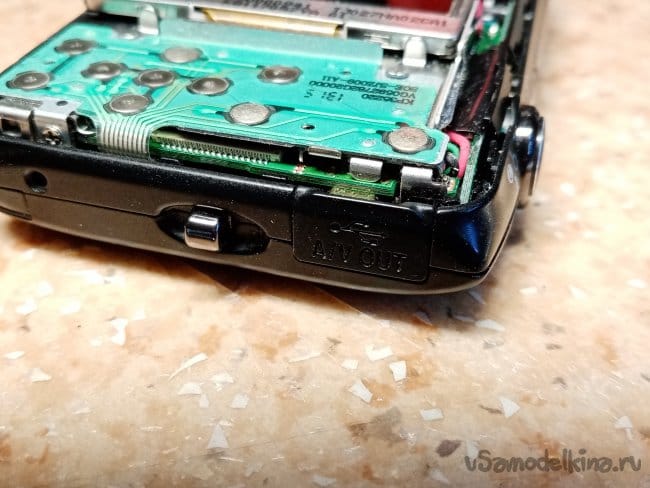

    Переворачиваю тушку на лицо, на задней панели есть железячка с кнопками управления. Под ней разъем дисплея. Хитрая такая железячка, на одном винтике и парочке защелок.

    Вроде просто, выкрутил, отщелкнул. Но приложить нужно усилия и при демонтаже можно запросто порвать шлейф управления от кнопок к основной плате.

    Выкручиваю и отщелкиваю, нужно панель сдвинуть назад для извлечения из двух зажимов. Вот тоу и порвать можно.

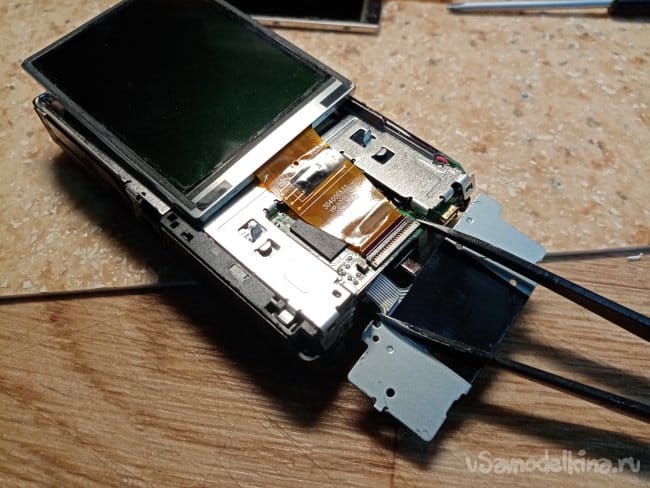

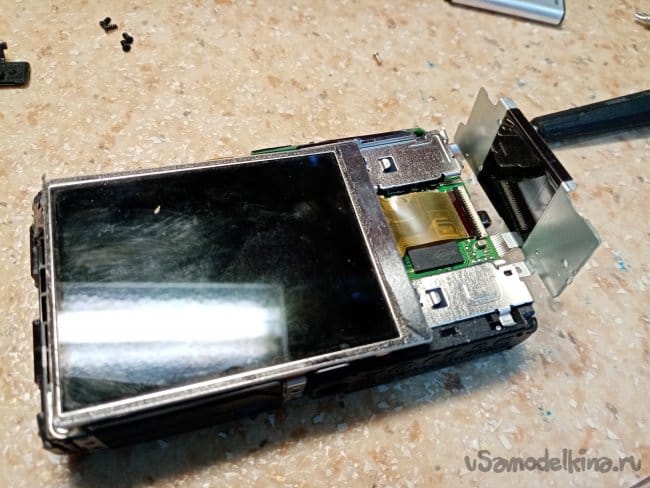

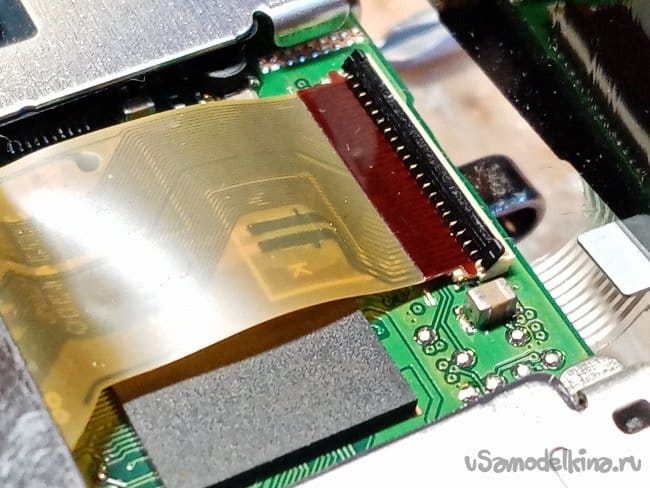

    Кнопки управления в сторону. Открывается разъем дисплея.

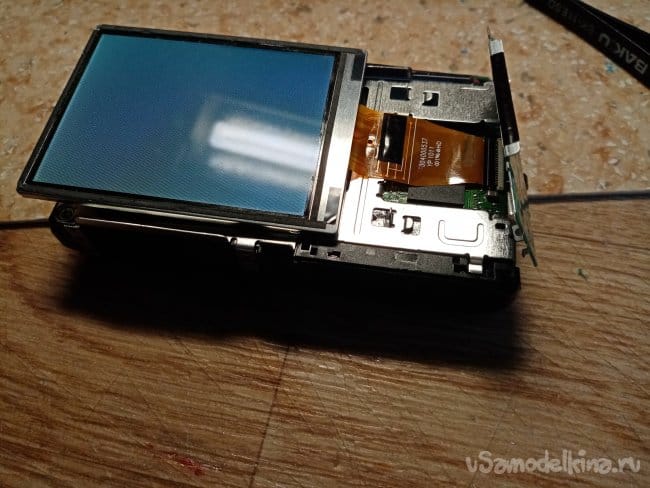

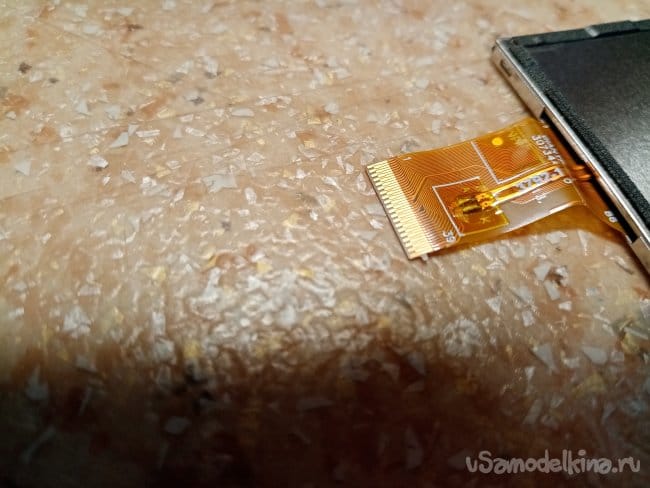

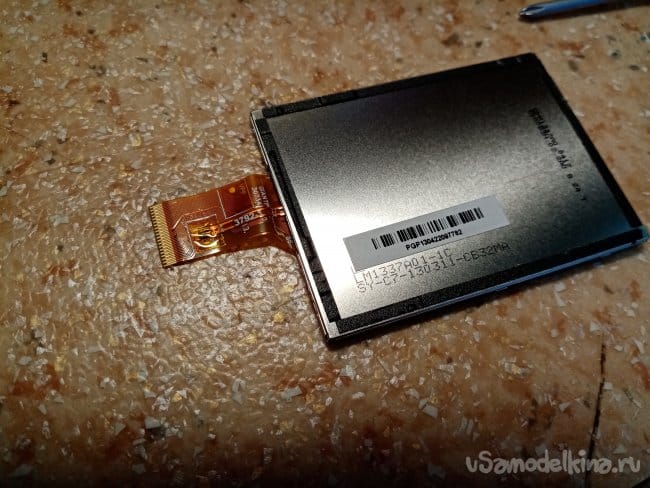

    Расщелкиваю, снимаю дисплей.

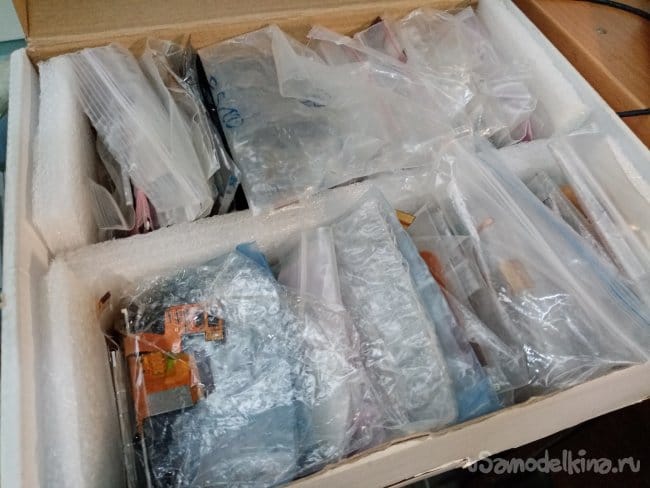

    Беленькая коробочка, дисплеи.


    Нашел нужные.

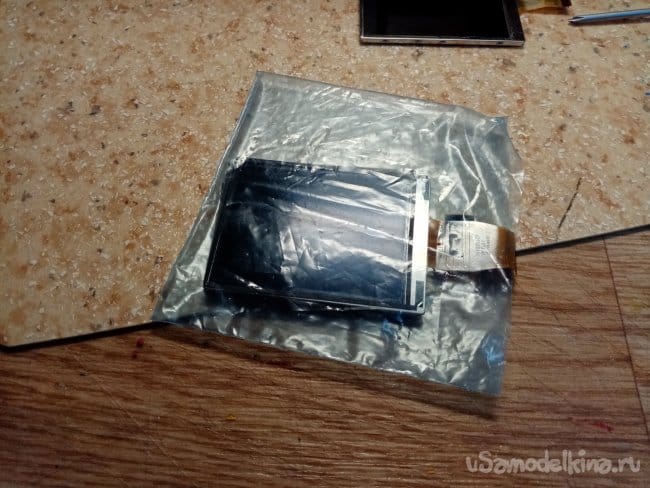

    Один целый. Второй разбит, но работает подсветка. Не выбрасываю конечно, бывают случаи когда гаснет подсветка, дисплей можно разобрать и заменить блок. Третий не подписан. Нужно внести ясность. Подсоединяю.


    Разобранный аппаратик можно и так включить, жму пинцетом на кнопочку.



    Ага нет картинки.
    Выключаю аппаратик, разряжаю вспышку.
    Подписываю дисплей. Лезу в базу вношу поправки.
    Затем устанавливаю рабочий.

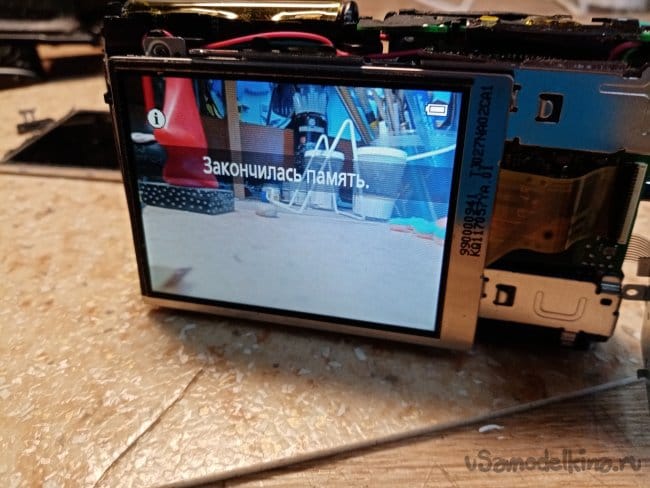

    Понятно память полна правильно предположил.
    Устанавливаю и защелкиваю панель кнопок управления. Сбрасываю память и прогоняю по всем функциям.
    Объектив работает.
    Резкость наводит.
    Вспышка пыхает.
    По всем пунктам меню прогоняю.
    Делаю снимки, во всех режимах объектива, снимаю видосик.

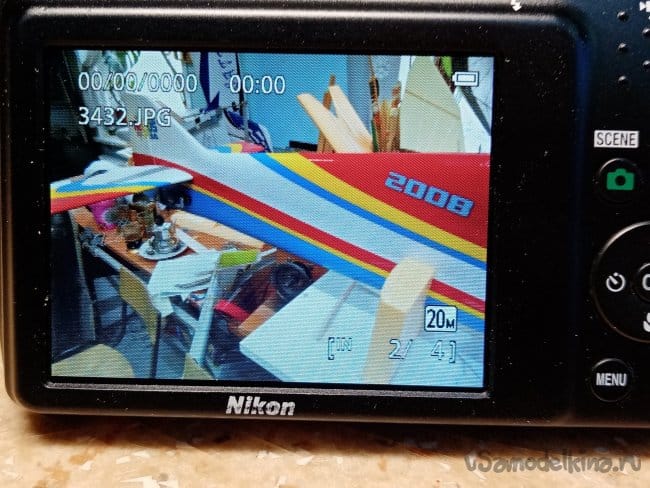

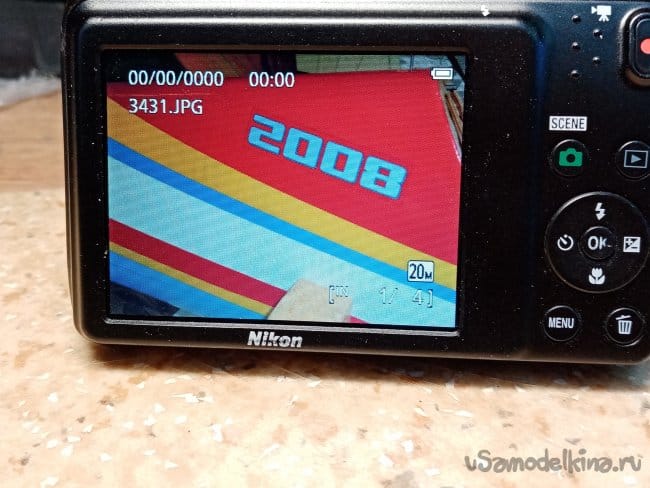

    Просматриваю, чего наснимал.
    Все порядке, больше дефектов нет.
    Выключаю, разряжаю вспышку.
    Окончательно закрепляю панель кнопок управления на защелках, маленький блестящий болтик на место.



    Переднюю панель, как на мину, надеваю сверху, стараюсь сразу попасть рычагом правления на пипку зума. Попал.


    Натянул рамку...Ё не могу установить заднюю панель.


    Снимаю рамку.
    Чай-тайм.
    Я перенапрягся, нужно отдохнуть.

    Вспомнил.
    Когда работал в сервисе, даже не останавливался, все делал на автомате. Ничего не замыкало и не отламывалось.
    Ага, одеваю рамку на заднюю панель, еще вставляю заглушку на место. Раз и все защелкнулось.
    Делаю снимки в различных положениях объектива и еще раз прогоняю по всем тестам.

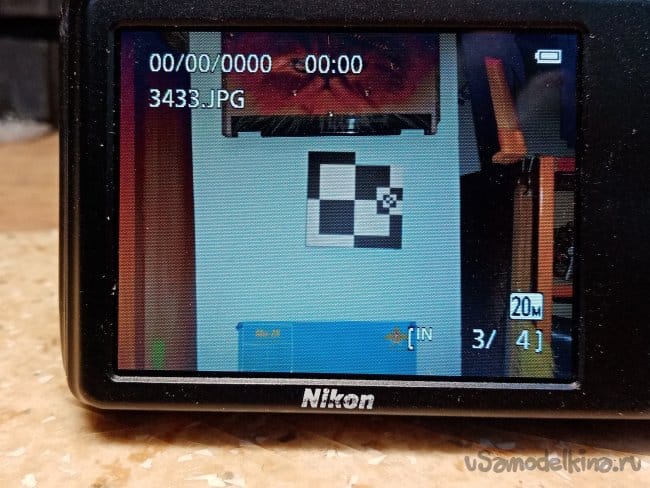

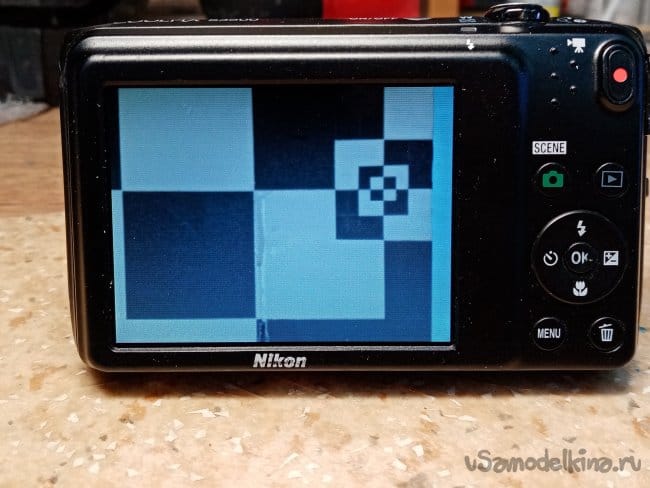

    Мишень фокусировки на память оставил из прежней жизни.


    Все тесты пройдены, можно закручивать болтики.

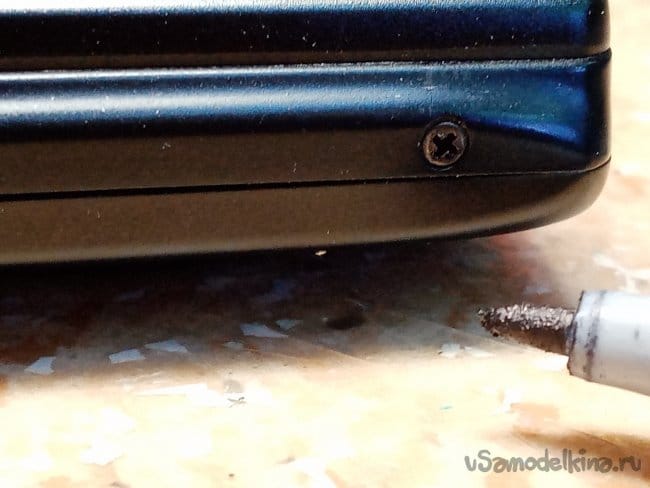

    Фломастером провожу по крестовинам болтиков.

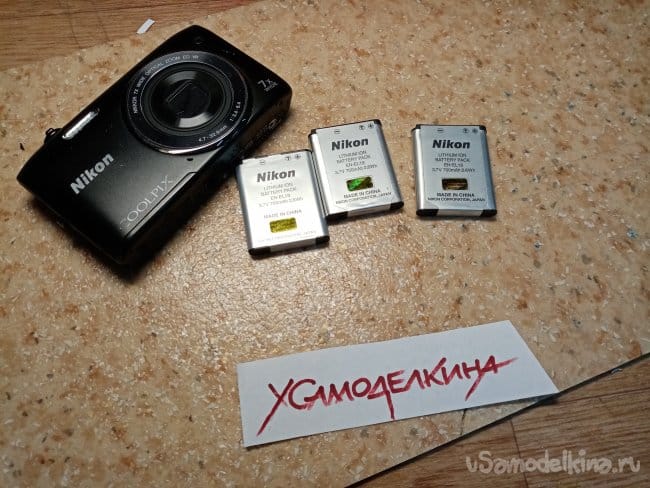

    В закромах нашел несколько аккумуляторов.

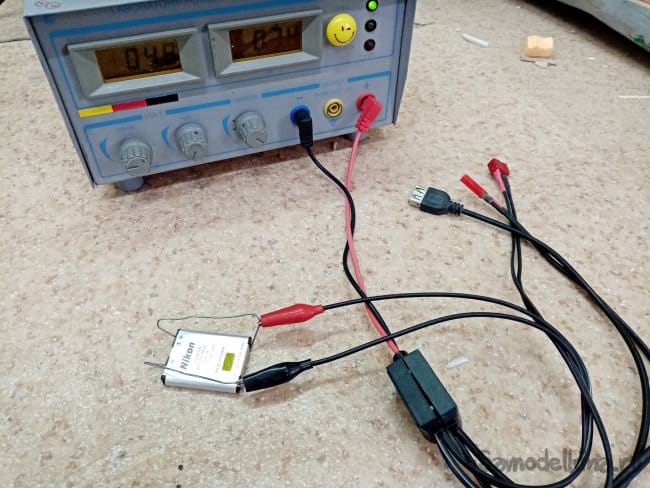

    Зарядил.

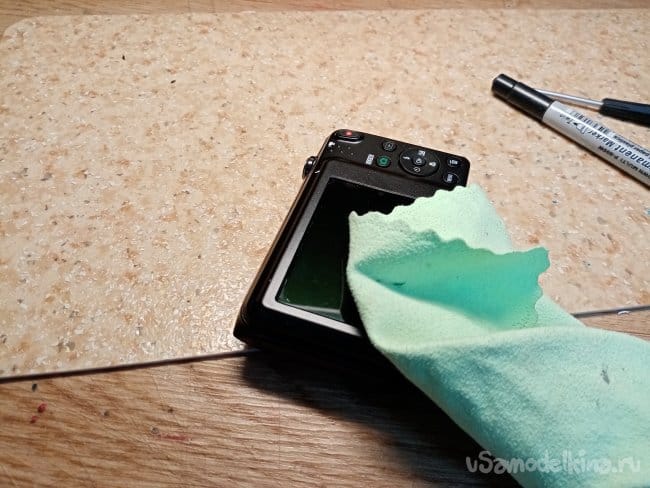

    Протер дисплей тряпочкой.

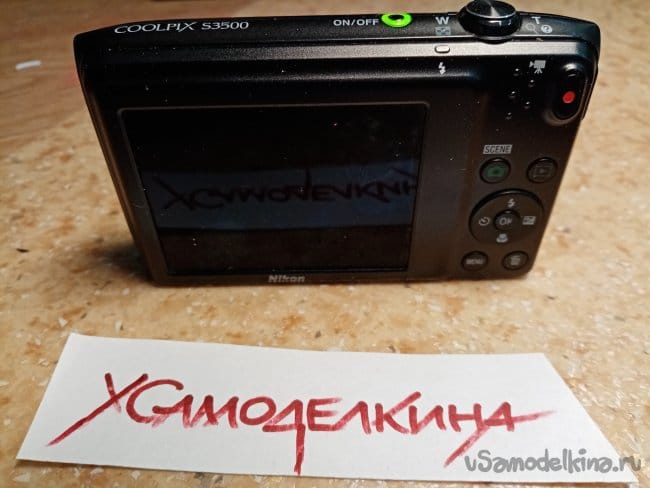

    Ремонт закончен.

    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Доработка игрушечного телескопа из детского набора до увеличения в 100 крат

    Термокружка - ремонт и утепление

    Добавить комментарий

    1 комментарий
    Эрма
    Здраствуйте, то же в начале недели нашел данный аппарат.Думаю,давай починю а то давно лежит. У меня была сорвана плата со вспышкой, дорожки сорваны с пятачками. Восстановил. При включении не работает вспышка, Обнаружил нехватку одного элемента на платке. Нигде не нашел фотку платки тем более с обратной стороны. Нашел Вашу статью, думаю напишу. Что может быть на данном месте? смд элемент сразу после минусового разьема лампы вспышки.
