Некоторое время назад встал вопрос о покупке авиамодельного утюжка. Поскольку начал изготовлять модели по «классической» схеме с применением бальзы карбона и пленки для обтяжки. Долго лазил в великом и могучем нашем интернете. Много всяких вариантов.

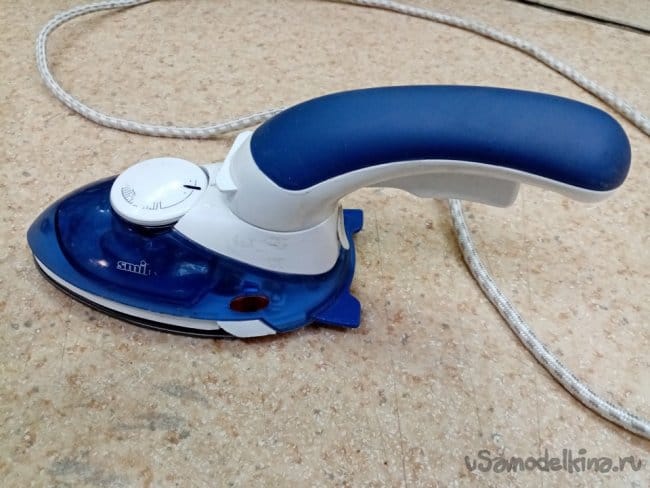

Проходя по магазину электротоваров наткнулся на маленький «походный» утюжок. У данного изделия мне понравились три позиции.
Во первых-маленький.
Во вторых поворачивающаяся ручка. Ну практически "авиамодельный" вариант.
И в третьих подкупила цена аппаратика.

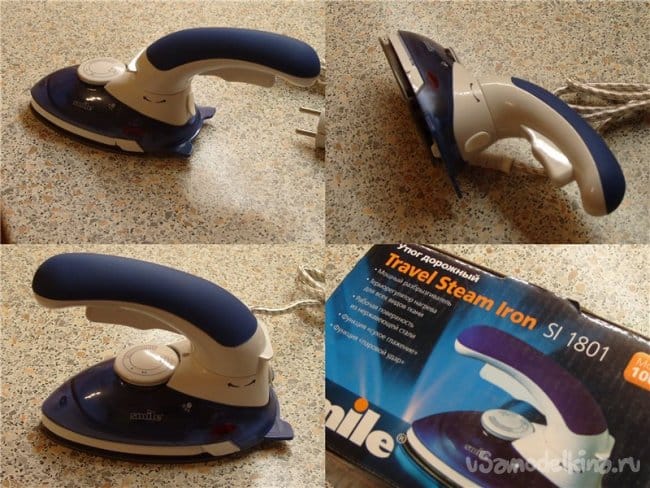

Небольшое "сборное" фото. Есть такая функция в моем фотоаппарате Samsung S1050.
пользовался прибором достаточно долго. Обтягивал крылья, приваривал скотч на пенопласт. Удобный и маленький.
Но в процессе всегда чего-то происходит.
Сегодня он решил полетать и бодро стартовал со стола, при моем непосредственном участии. Полет к сожалению не удался. Сломалось крепление поворачивающейся ручки и кой-чего по мелочи. Работа остановилась.
Нужно ремонтировать страдальца.
Как-то в прошлой жизни пару лет ремонтировал бытовуху.
Отвертка нашлась достаточно быстро и фирменный "размыкатель" девайсов от телефона до микроволновки.
Совершенно бесплатно советую.

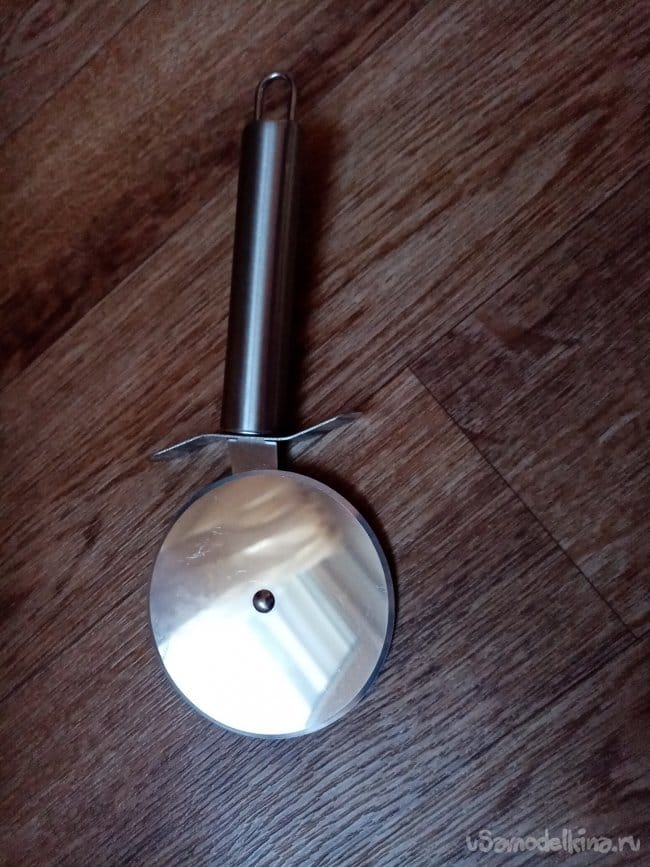

Фото супер инструмента.
Легким движением руки вставляется в щель соединения пластиковых панелей корпуса и легким поворотом разъединяем защелки.

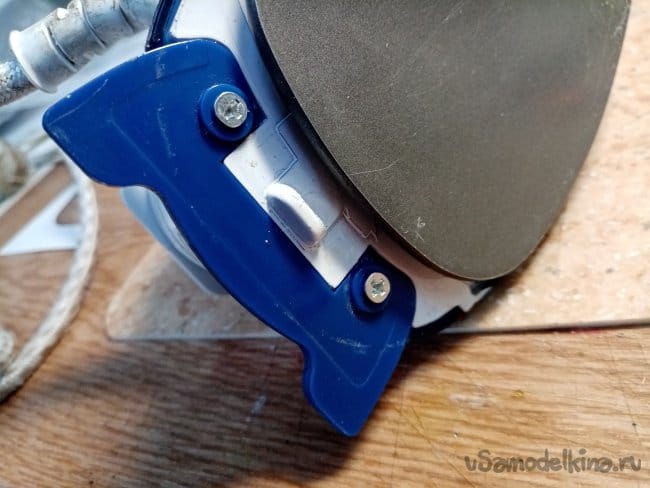

Самые интересные болтики крепления корпуса спрятались за наклейкой в районе ножек. Снимаю, от они, парочка.
Больше ничего не видно. Но верхняя крышка не снимается. Продолжаем поиски. Отщелкиваю сектор регулятора температуры. Он немного сломан.
Ага под ним притаилась еще "сладкая парочка".

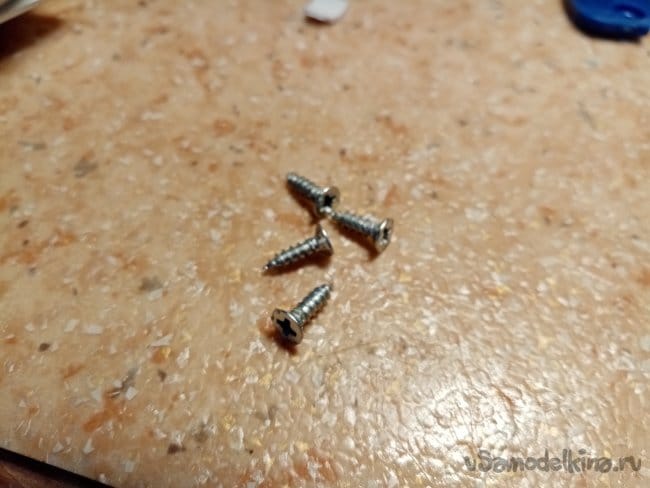

Бодро выкручиваю.

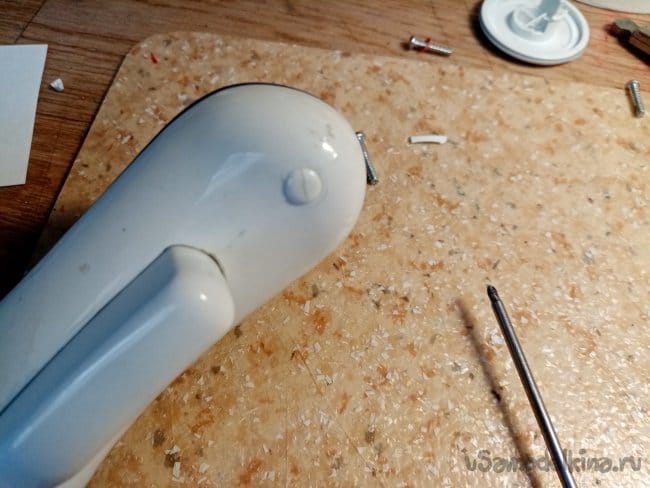

Спец инструментом расщелкиваю верх ручки, не снимается. Осторожно начинаю осмотр. Пупочка какая-то подозрительная. Выковыриваю. Есть еще один потайной шурупчик.
Затем задняя защелка корпуса и верх снят.

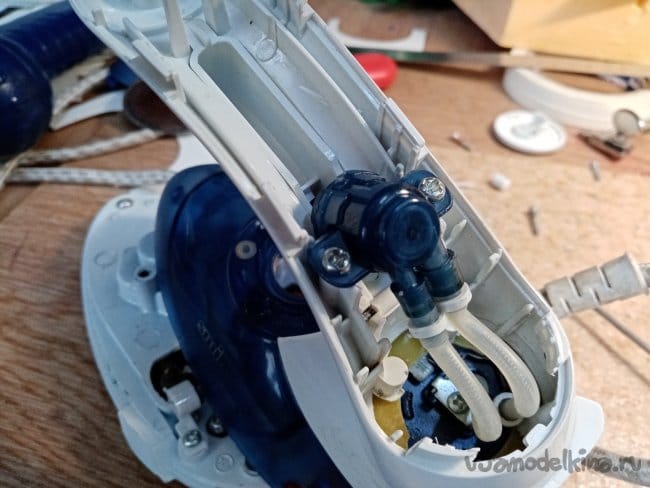

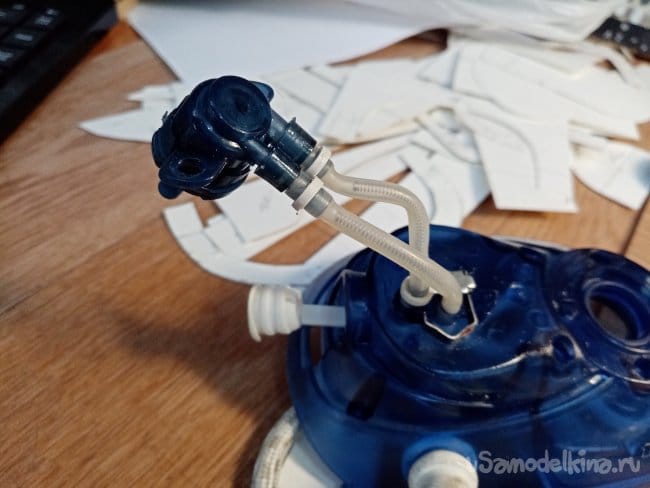

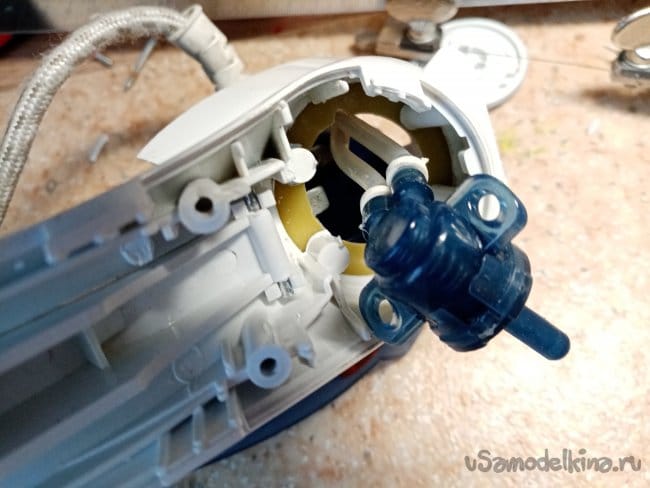

Весьма осторожно приподнимаю ручку, ага под ней шлаги насоса для увлажнения и пара. Откручиваю винты крепления и при помощи разных слов проталкиваю насос в отверстие ручки.

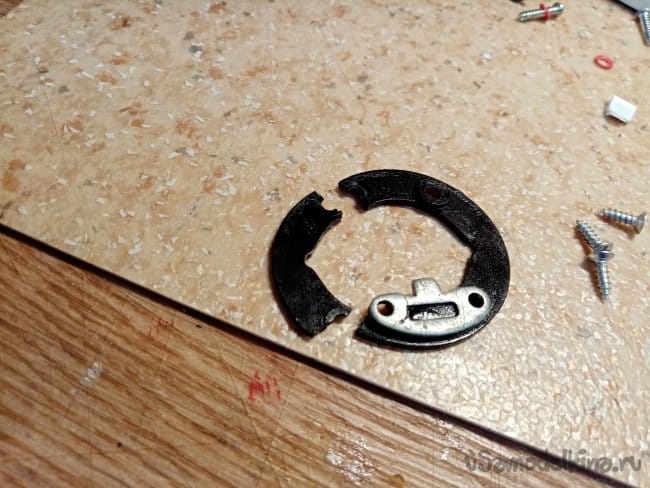

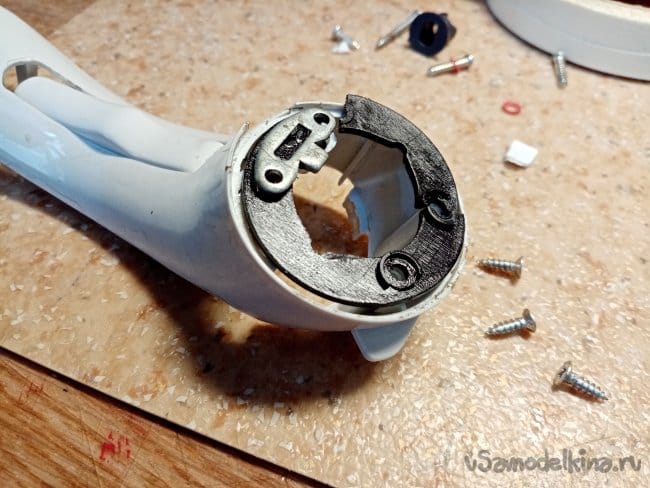

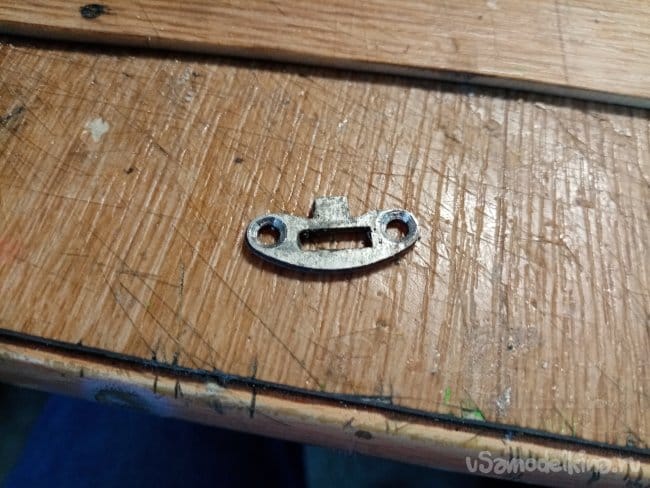

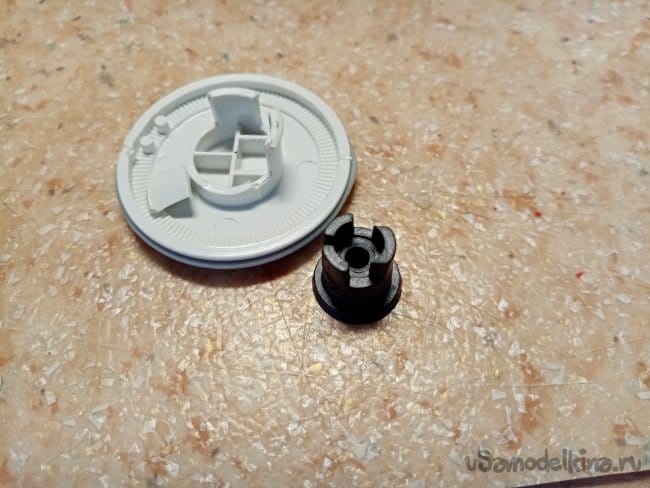

Сломан сектор удержания поворотной ручки.

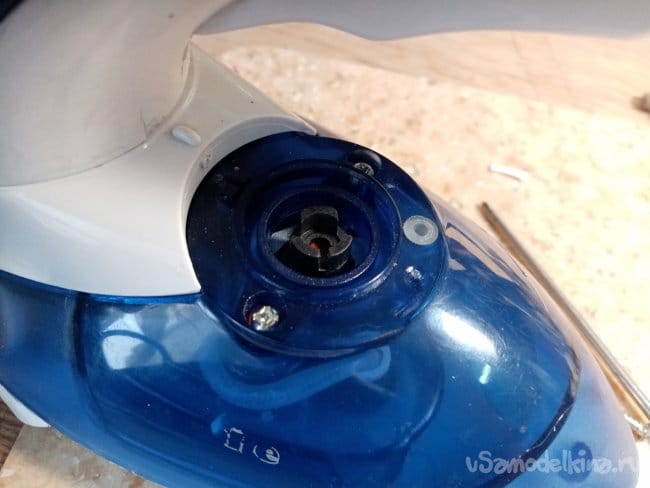

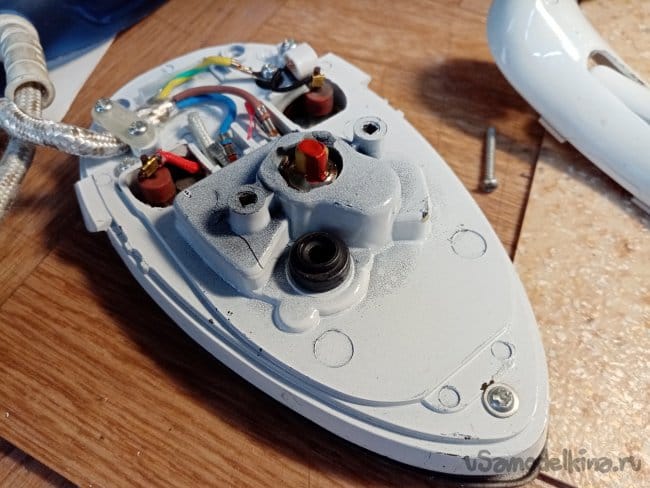

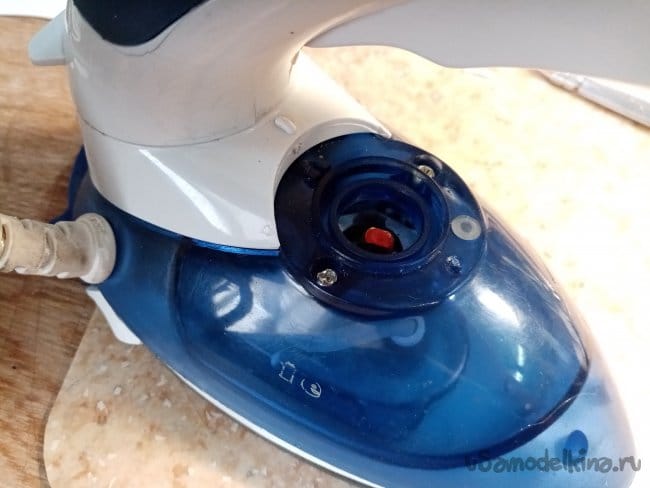

Осталась только голая подошва с резервуаром для воды и пара.
Выкручиваю четыре болтика и все разваливается на части. Нужно изготовить замену. Поскольку узел под нагрузкой склейка не поможет, даже циакрином. Самое крепкое, что попалось под руку Фольгированный генитакс.

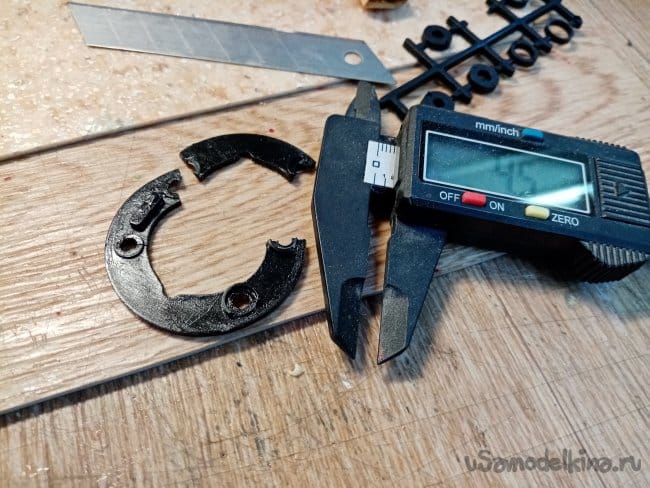

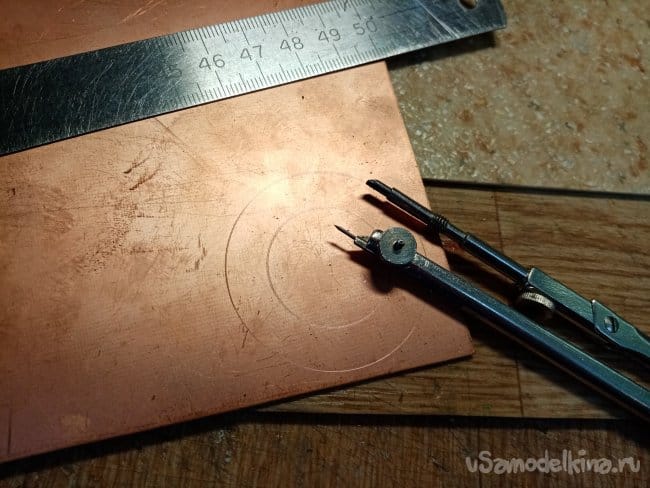

Замеряю размеры сломанного узла, вычерчиваю заготовку.
По мимо цифрового штангеля и циркуля есть у меня замечательный карандашик. С металлическим грифелем-разметочный. Оч нужная вещь в моделизме.

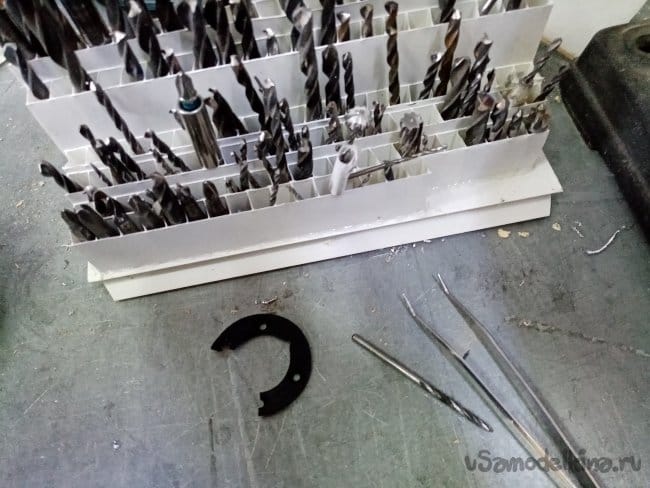

Пока ничего не вырезано, размечаю отверстия и засверливаюсь. Большой лист генитакса все-таки удобнее придерживать при сверлении, чем маленькую детальку. Сверла стоят по ранжиру в моем держателе. Который изготовил неделю назад. Для извлечения маленьких сверл есть даже пинцетик. Ну полная икебана!

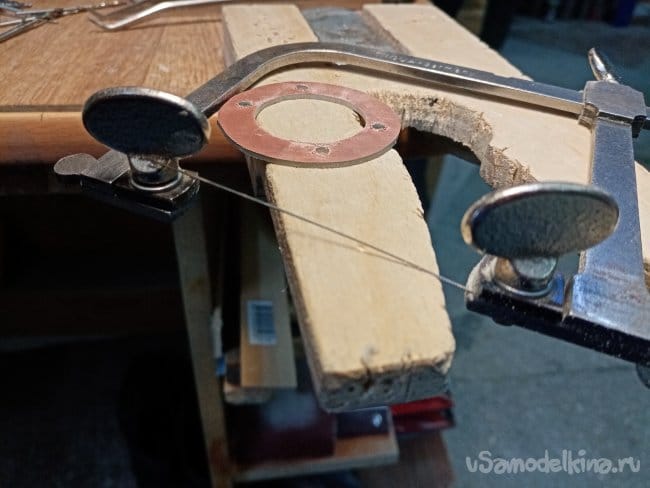

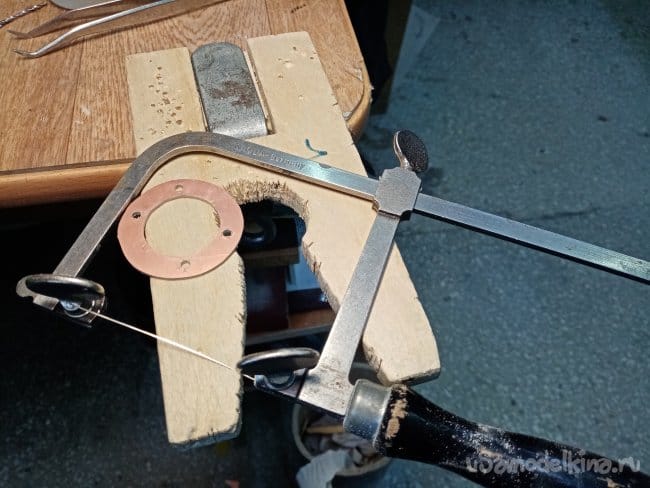

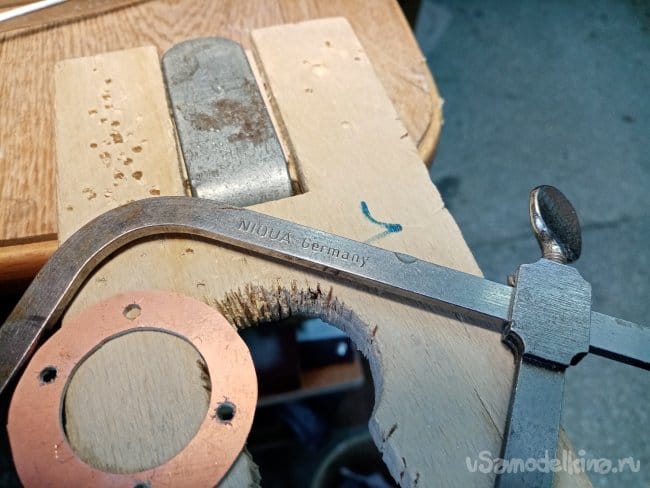

Просверлил все что нужно. Выпиливать буду ювелирным лобзиком "нада ин германия" и ювелирными голландскими пилками по металлу. Этим инструментом можно зажимать пилки любой практически длины. Сломанные тоже. Поэтому берегу отличные пилки номер 02 и закрепляю обломок.

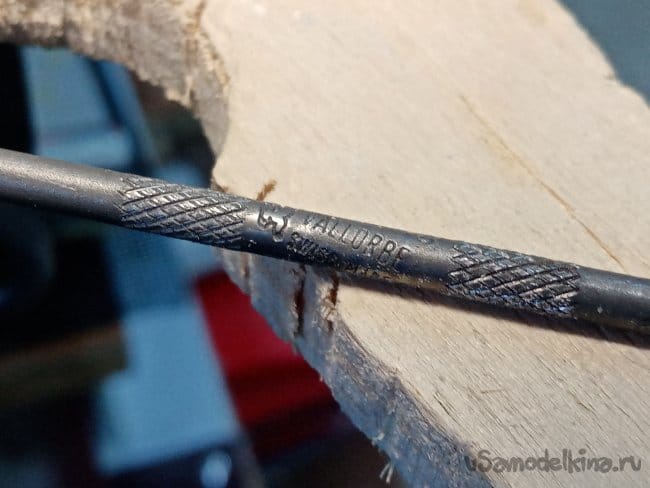

В кольце есть выборки для защелки. Их вырезаю шведским ювелирным надфилем. (Тоже осталось немного от прошлой жизни, когда работал ювелиром)

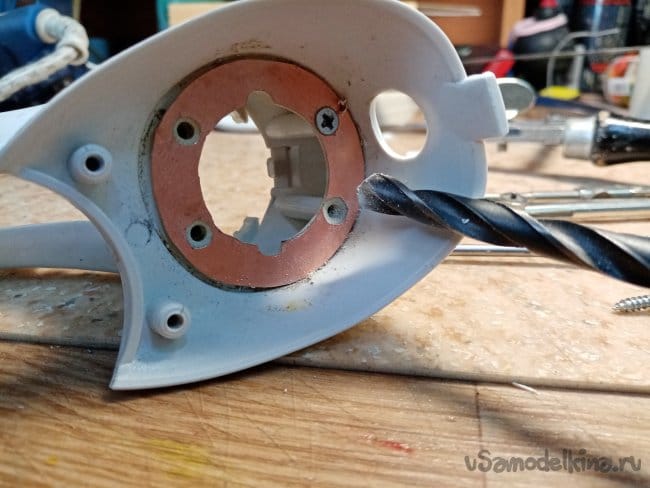

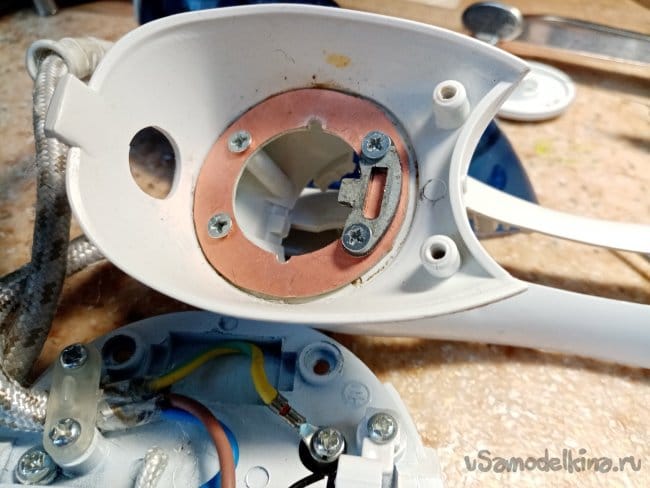

Вроде все правильно выпилил, примеряю.

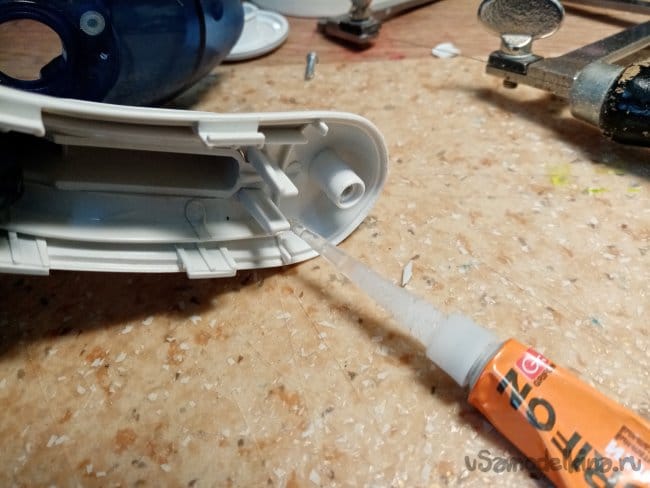

Но в корпусе есть трещины, заклеиваю циакрином и приплавляю паяльником при температуре в триста градусов. При тыканье паяльником в циакрин Советую лицо держать подальше и не дышать. Пары клея очень и очень неприятная штука.
Вставляю ручку на место и примеряю...не входит однако.
ДА....теряю квалификацию. Всегда при разборке неизвестных устройств делаю фото. Загордился.

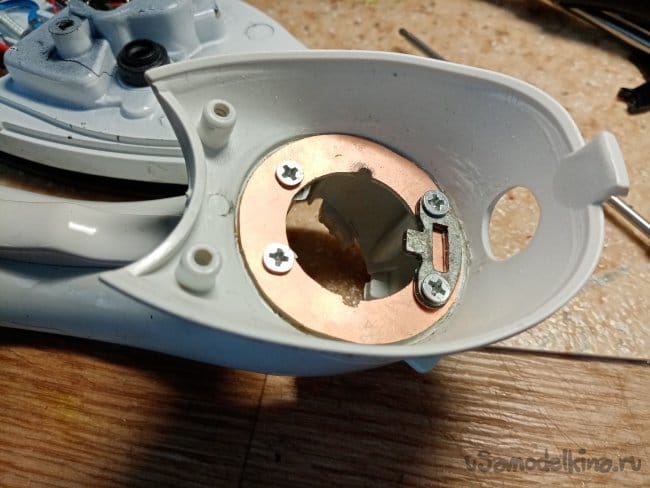

Перекручиваю фиксатор в другое положение.

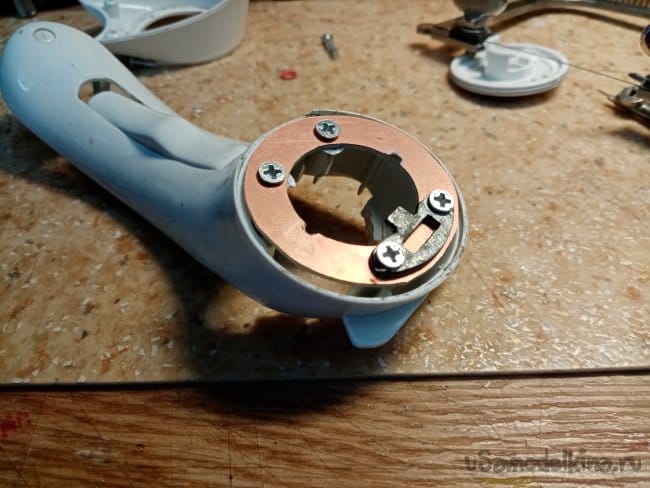

Собралось, только ручка проворачивается слишком туго. Цепляются шляпки болтиков за пластик. зенкую отверстия, все подряд, для гарантии.

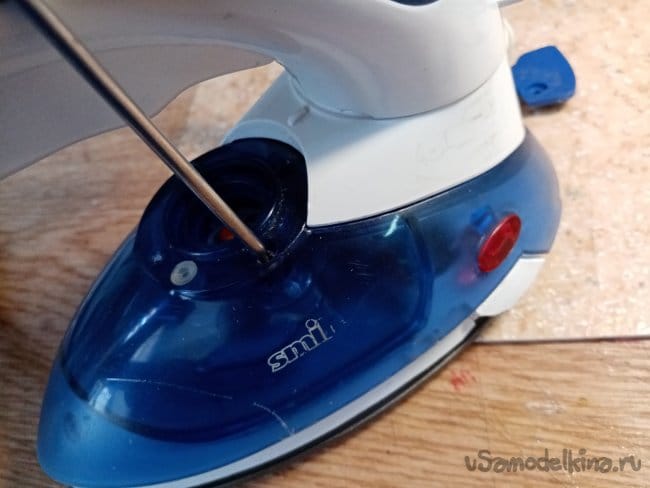

Начинаю собирать....корпус насоса не входит в отверстие ручки. Вот только что в одно касание притиснул.
Усталость берет свое
Остановимся и по чайку.
Чай - тайм.
Собралось с натугой. Давненько утюгов не разбирал.

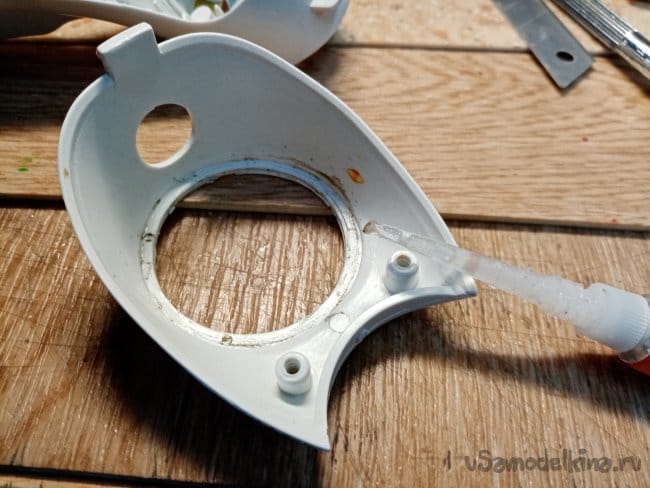

Обнаружил небольшую трещину на пестике крепления потайного винтика. Проклеиваю циакрином и поверх приплавляю паяльником.

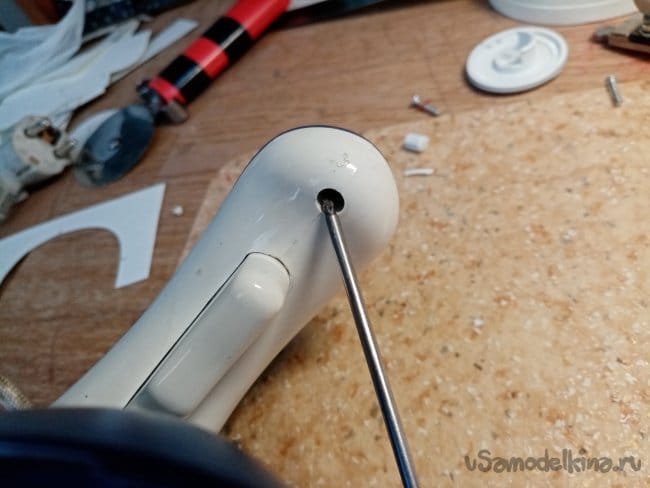

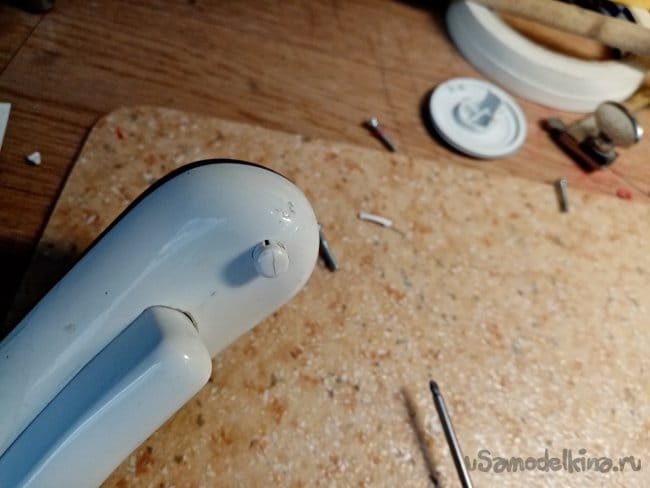

Защелкиваю верхнюю накладку ручки и вкручиваю болтик на место. Закрываю пестиком.
Верхнюю крышку вместе с ручкой фиксатором и насосом на место. Заднюю защелку в положение. Все парочкой шурупов закрепляю.
Вставляю на место сектор регулировки температуры.
Затем ножки еще пара последних шурупов.

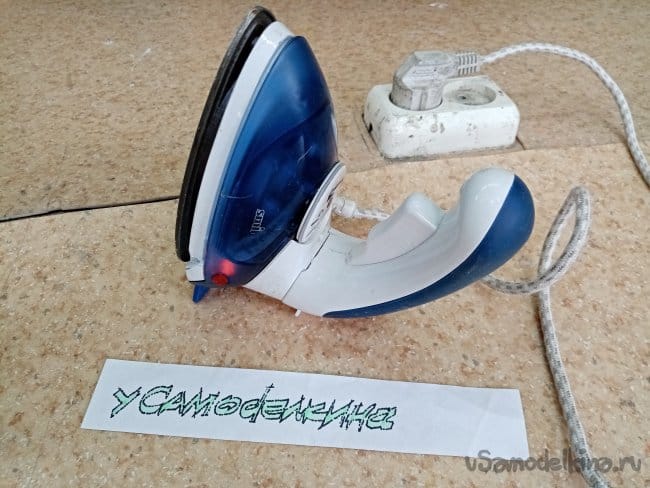

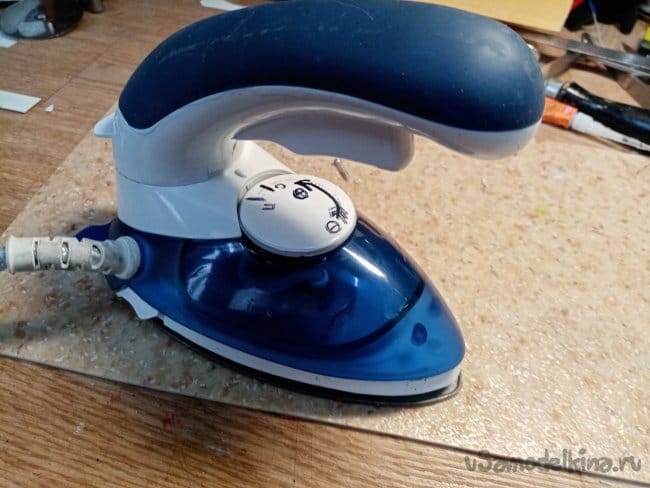

Собрано. Тест драйв поворота ручки. Проверяю регулировку температуры.
Ремонт закончен.
Все прошло удачно.
Молодец!
Возьми конфетку.
