Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина». В этой статье представлен вариант блока регулятора нагрева воды на симисторе.
Была задача (заказ) - сделать регулятор нагрева для самогонного аппарата. Емкость - фляга-бидон алюминиевая на 40л. Раньше молоко туда наливали.(Рис. Фляга)
Нагреватель - ТЭН (~3квт).
И уже имелись платки РТВ1-1 (регулятор тока) на 400вт с симистором ТС106-10.(Рис.1 Рис.2).
Это фазоимпульсный регулятор мощности на симисторе. Симистор ТС106-10 был выпаян, а вместо него проводами припаян симистор ТС122-25-5. Выпаян также подстроечный резистор, а на проводах припаян переменный резистор.. Симистор установлен на радиатор охлаждения из двух дюралевых пластинок.
Материалы и инструменты для изготовления Блока:
- платка РТВ1-1
- симистор ТС122-25-5
- зажимы контактные ЗН16-4 УХЛ4 (4шт) на планке (Рис.3)
- трансформатор УШ 10х20
- индикатор М68501 (550ом)
- резистор переменный СП3-30 220ком
- переключатель пакетный 16А (4 положения)
- диод 1N5817
- резисторы МЛТ-0,25 вт, конденсаторы
- провод по типу ПуГВ многопроволочный 7х0,5мм
- провод ПВС 2х1,5 мм2 (3м)
- провод монтажный 0,2 мм2
- кембрик
- стеклотекстолит (1,5мм) односторонний, 21х38мм
- шурупы
- пластина сэндвич толщиной 5мм
- дрель со сверлами
- напильник по металлу, ножовка, плоскогубцы, отвертки
- паяльник (90вт), припой ПОС61, флюс, пинцет
-- линейка, чертилка
Принципиальная электрическая схема блока показана на Рис.4.
Силовые линии на схеме показаны синим цветом. Монтаж силовых линий проводился проводом от старой электрической плиты с духовкой. Многопроволочный (7х0,5мм) провод по типу ПуГВ с сечением S=1,37 мм2. (Рис.7)
Вид на монтаж показан на Рис.8

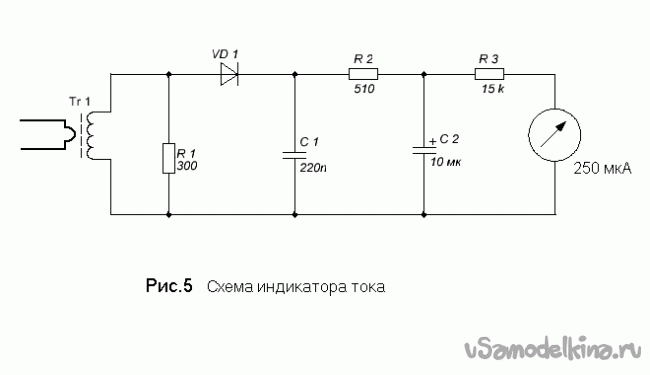

На Рис.5 показана схема платки индикатора тока.
Трансформатор тока намотан на сердечнике УШ 10х20. Вторичная обмотка мотается первым слоем 600 витков проводом ПЭВ-2 0,1мм. Поверх нее,, через слой изоляции, пропущен 1 виток силового провода.
На платке из одностороннего текстолита (21х38 мм) вырезаны дорожки-пятаки согласно схемы (Рис.5). К ним припаиваются радиоэлементы.
На Рис.6 показана лицевая панель корпуса. Она вырезается из сэндвич пластины пластик-дерево-пластик толщиной 5 мм.
Из этого же материала вырезана и нижняя стенка на которой монтируются детали регулятора. В нижней стенке под пластинами радиатора сверлятся отверстия для охлаждения и отверстия для кабелей.
Остальные стенки изготовлены из пластика. Скрепляется шурупами.
ТЭН к блоку присоединяется двужильным проводом ПВС 2х1,5 (2м)
В сеть 230в (розетку) блок подключается проводом ПВС 2х1,5 (1м) и Евровилкой (на 16А) на конце.
Пакетный переключатель имеет 4 положения. Первые 2 – отключенное состояние, 3 – включение ТЭНа через регулятор. Значение тока выставляется переменным резистором. Визируется (контролируется) по индикатору тока. 4 положение – полное включение ТЭНа (напрямую к сети)
Питание на розетку, к которой подключается блок, подается с автоматического выключателя на 16А (характеристика С). Поэтому защиту особо не делал. И предупредил Заказчика, что должен стоять автомат-выключатель. Тем более дача у него - деревянная..
Проверка регулировки проводилась на лампочке накаливания 200вт. На малом токе спираль не дрожит и не моргает (Рис.10).
При полном открытии симистора горит полным накалом (Рис.11)
Для испытаний регулятора на мощность, близкую к заданной, использовал в качестве нагрузки чайничек LENTEL на 1,9 квт. с налитой водой = 1 л..
Вода закипела, а радиатор симистора стал теплым.
