    Крепкий замок из штока амортизатора


    Всем привет, предлагаю к рассмотрению, как можно сделать крепкий замок для деревни, загородного дома или даже гаража. Выбить такую задвижку будет крайне тяжело, она сделана из штока амортизатора, а корпус прочно сварен из уголка и стальных пластин, к стене ее можно закрепить крепкими болтами.

    Конечно, от профессионального вора такой замок защитить не может, но ввиду его не типичности и, не зная принципа работы, открыть замок все же будет довольно проблематично. Собрано все просто из доступных материалов, если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты:

    Список материалов:
    - шток амортизатора (у меня от УАЗ/ГАЗель);
    - кусок уголка;
    - крепкая шпилька (для крепления к деревянной стене);
    - стальная пластина;
    - стальной пруток (для ключа).

    Список инструментов:
    - сварочный аппарат;
    - болгарка;
    - дрель;
    - краска.

    Процесс изготовления:

    Шаг первый. Подготовка штока

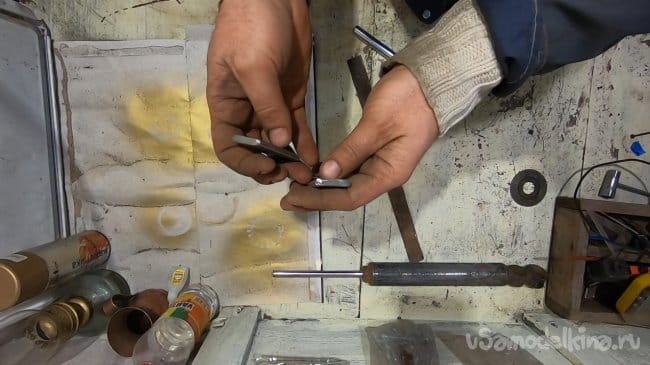

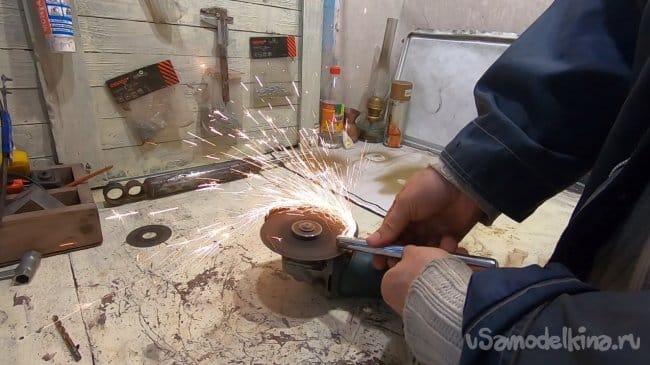

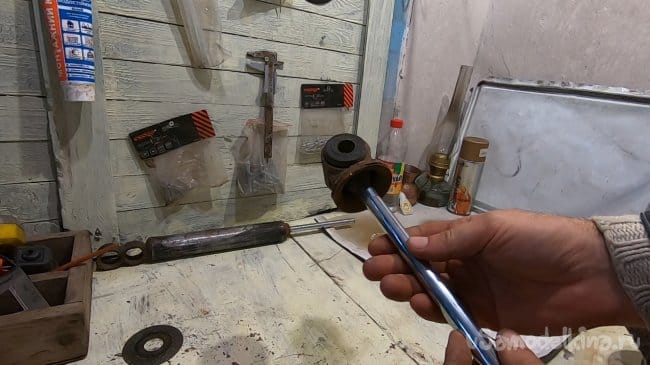

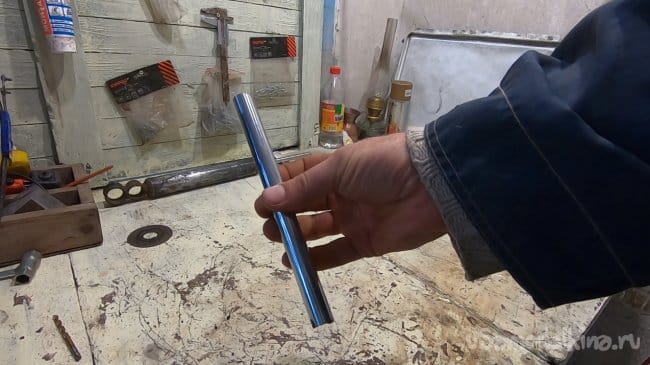

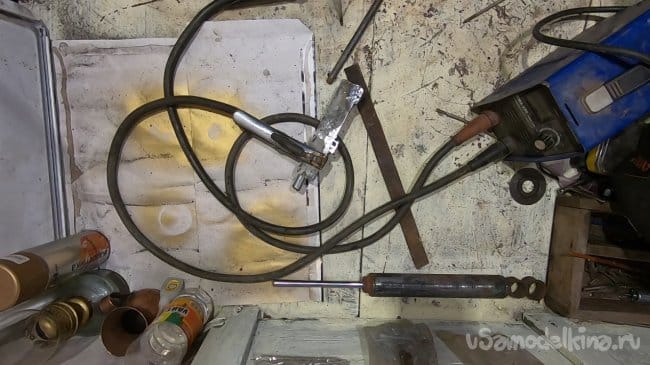

    Первым делом отрезаем от амортизатора шток, разбирать при этом амортизатор не обязательно. Обрезаем амортизатор до нужной длины и скругляем острые края.

    Шток можно использовать и более тонкий, к примеру, от жигулевского амортизатора, его прочности вполне хватит, у меня просто валялся лишний шток от ГАЗель/Уаз, он толще и смотрится интереснее.

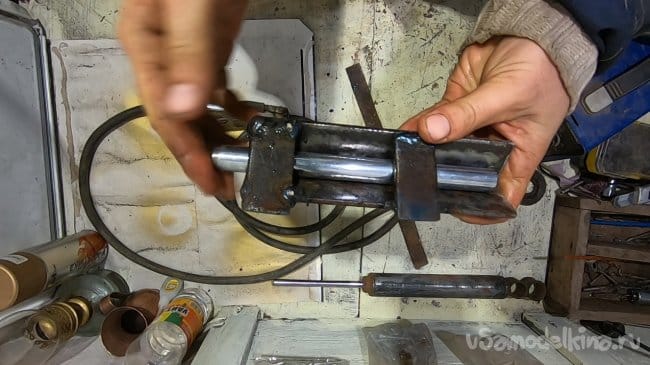

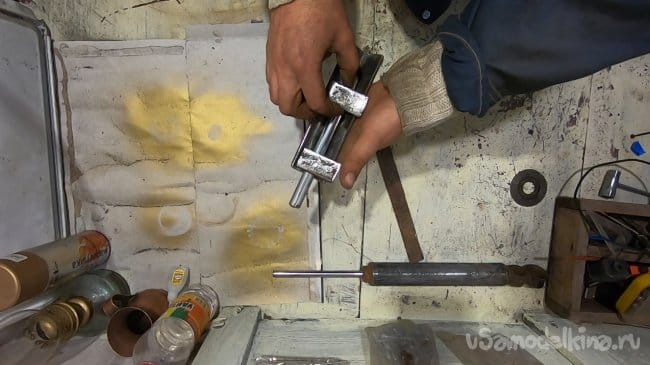

    Шаг второй. Корпус замка

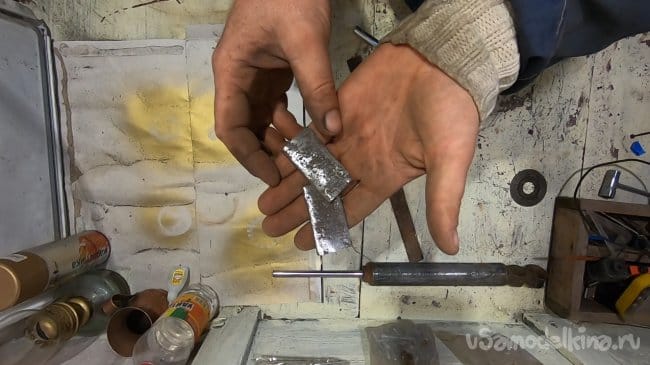

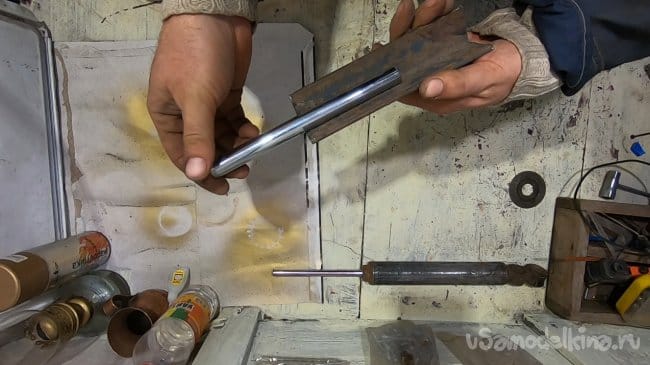

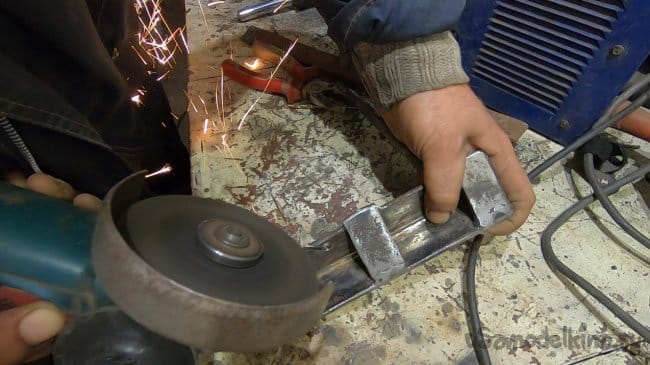

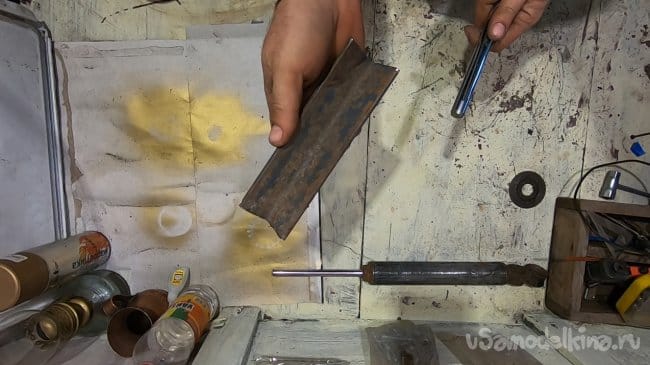

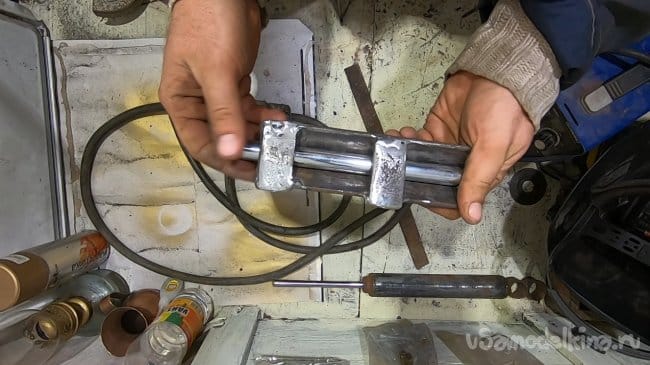

    В качестве корпуса используем кусок уголка, шток в нем прекрасно скользит. В качестве упоров привариваем толстые стальные пластины, не забыв оставить небольшой зазор для плавной работы штока. Самый важный упор передний, который ближе к двери, на него будет приходиться нагрузка, если дверь будут выбивать. Обрезаем лишнее и зачищаем сварные швы.







    Шаг третий. Шпилька

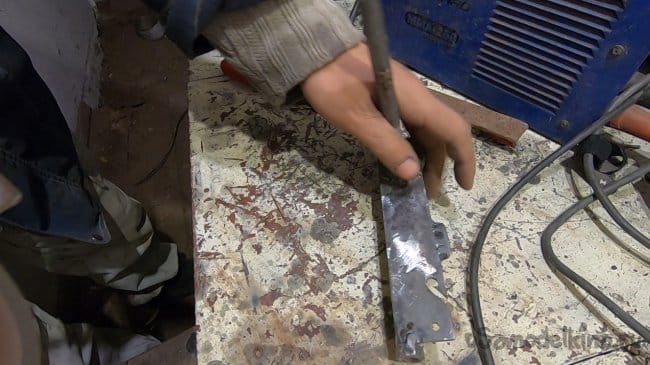

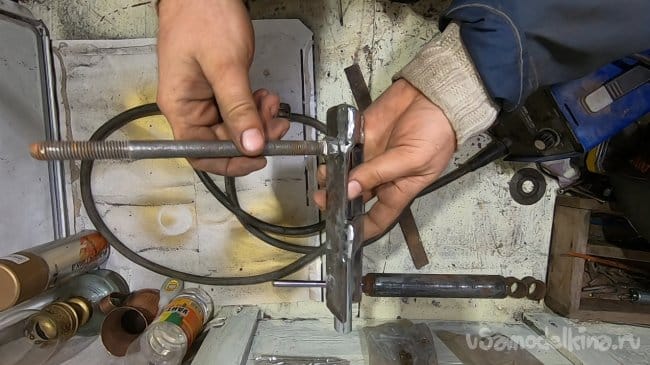

    Приварил к замку крепкую шпильку, она у меня проходит через всю деревянную стену, а с другой стороны замок притягивается гайкой. Резьбу на гайке после затягивания можно подварить, а гайку потом замаскировать в дереве.

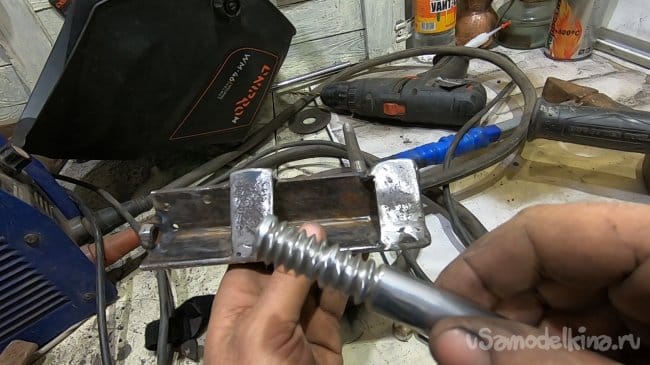

    Шаг четвертый. Нарезаем канавки

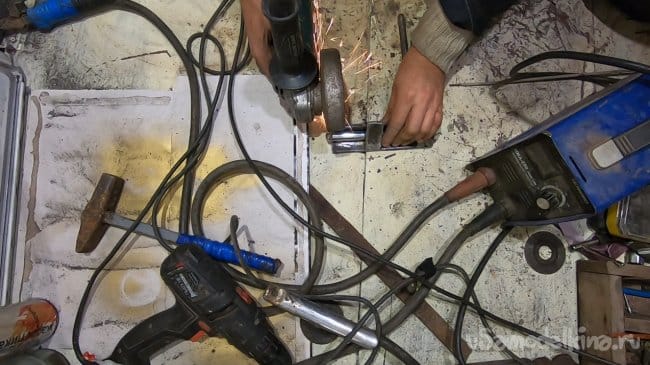

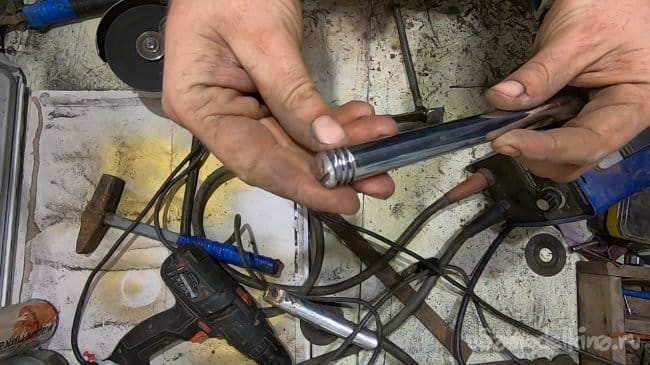

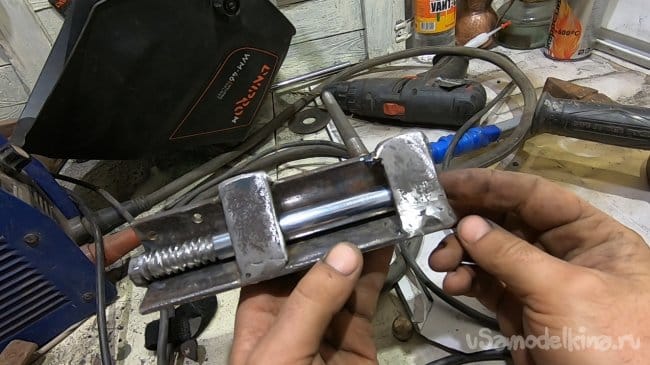

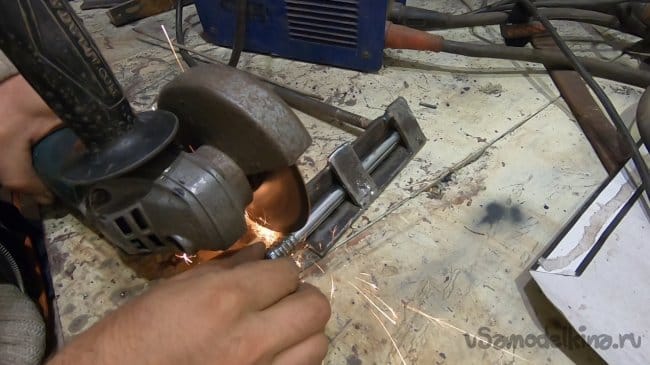

    Нарезаем в задней части штока канавки, за который будет цепляться ключ. Я все делал от руки, стержень фиксировался в корпусе замка. Зубчики нужно наточить, чтобы ключ не подклинивал при пользовании замком.

    Также канавки можно сделать поглубже, что также положительно скажется на простоте работы с замком, так как зазоры между ключом и штоком увеличатся.




    Шаг пятый. Упоры

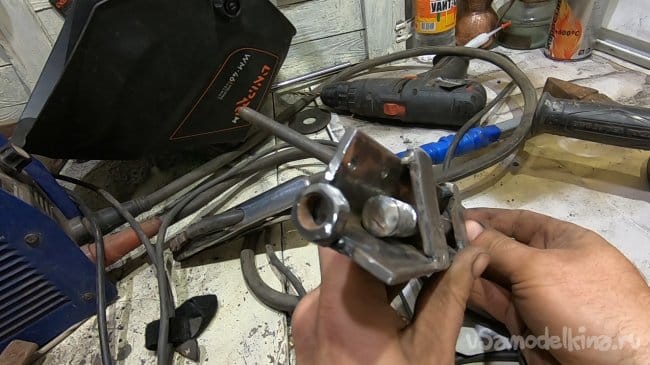

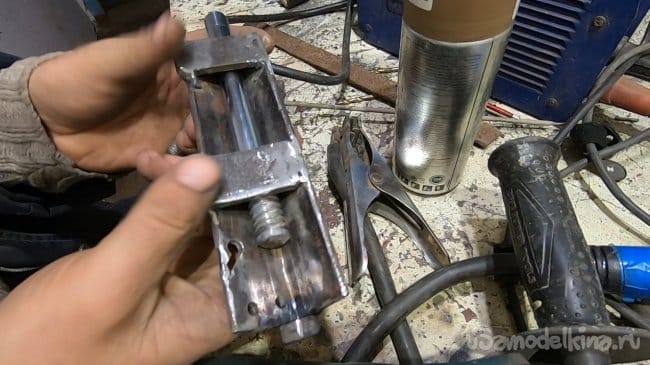

    Приварил в задней части гайку, это упор штока, когда замок открыт. А упор, отвечающий за момент закрытия, крепится к двери. Упоры важны, если передний упор откажет, шток может выйти за пределы работы ключа и замок можно будет не открыть.


    Шаг шестой. Отверстие под ключ

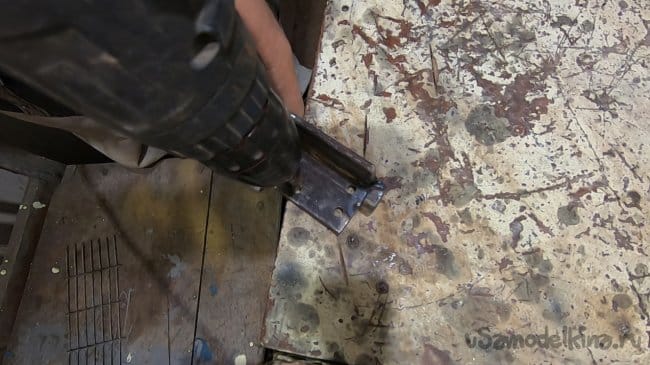

    Сверлим отверстие под пруток, а потом болгаркой делаем пропил, куда будет заходить язычок ключа. В завершении я заварил верхнюю часть пропила, но делать это вовсе не обязательно.

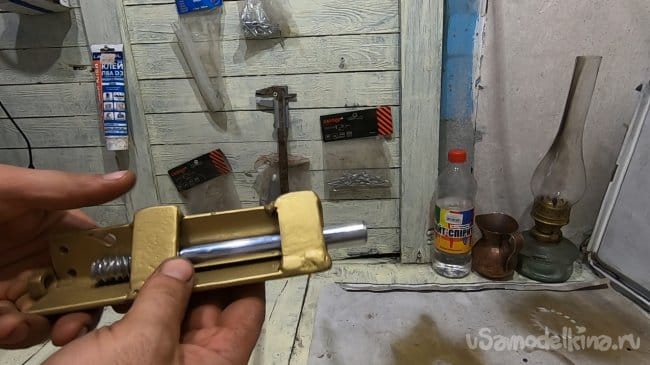

    Вот и все, замок готов, его останется только покрасить.

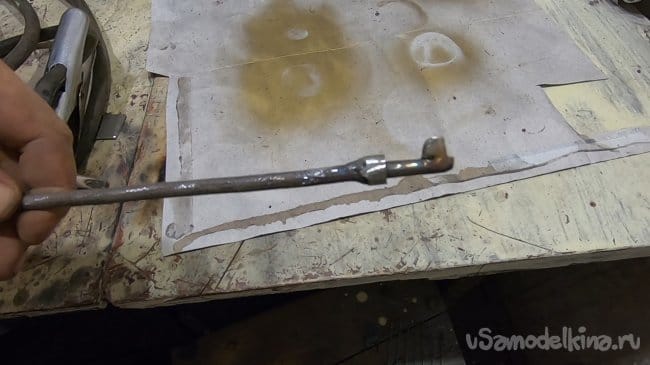

    Шаг седьмой. Ключ

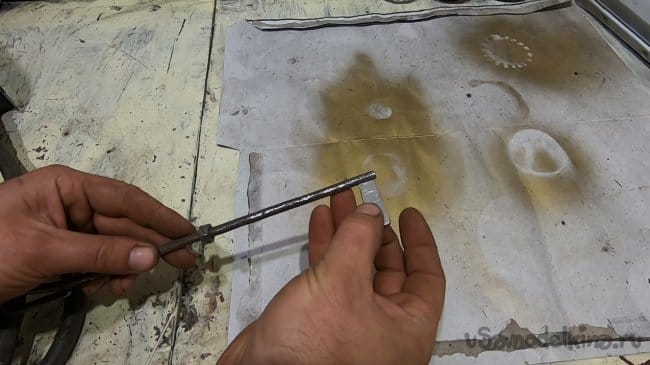

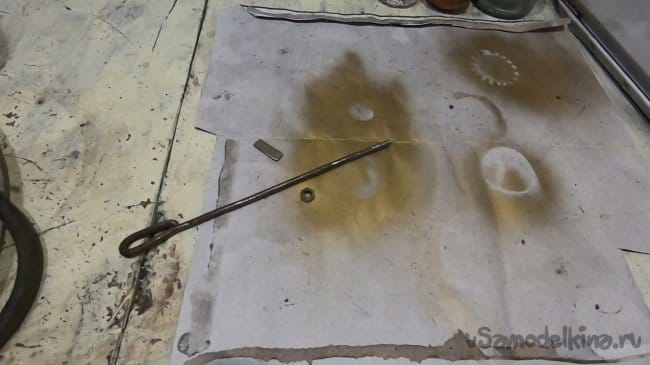

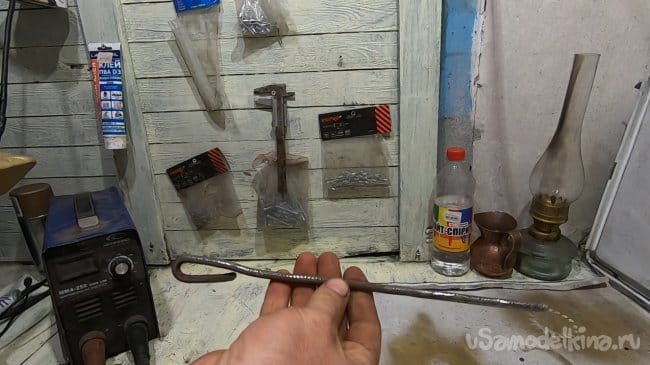

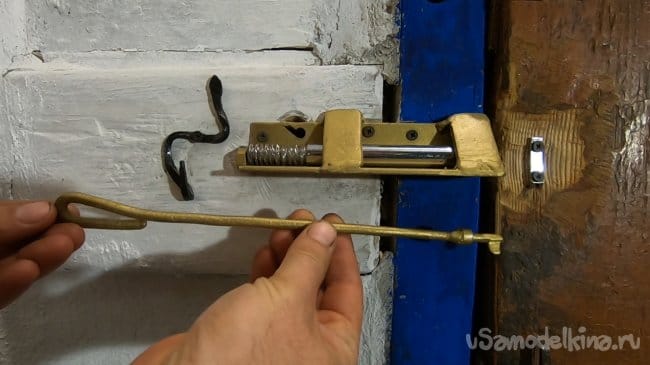

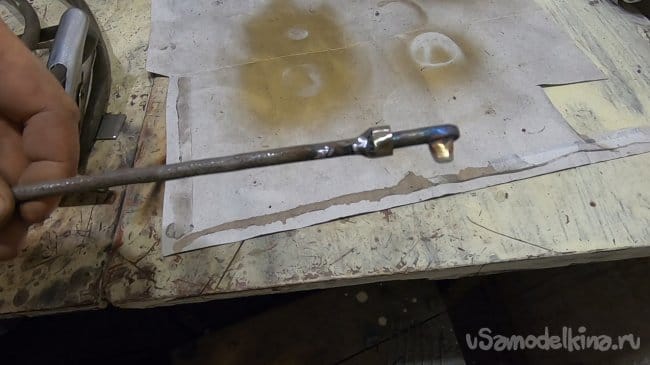

    Ключ делаем из стального прутка, в качестве упора приваривается гайка, которая затем обтачивается до нужного диаметра. Привариваем язычок, подгоняем его опытным путем и затачиваем конец, чтобы не возникало подклиниваний. В завершении останется покрасить и ключ, у нас получился отличный золотой ключик.

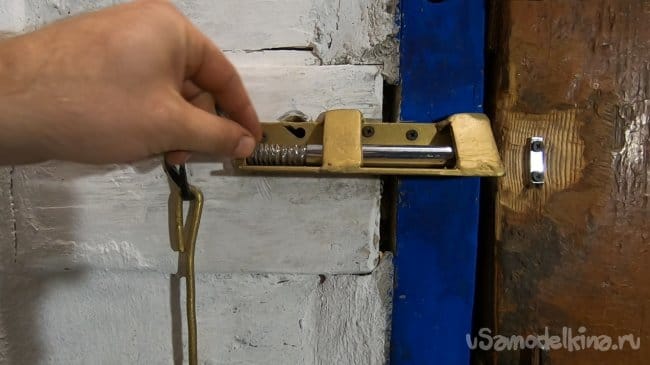

    Шаг восьмой. Испытания

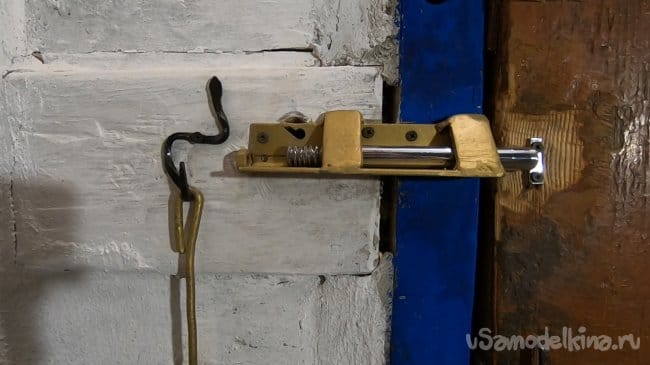

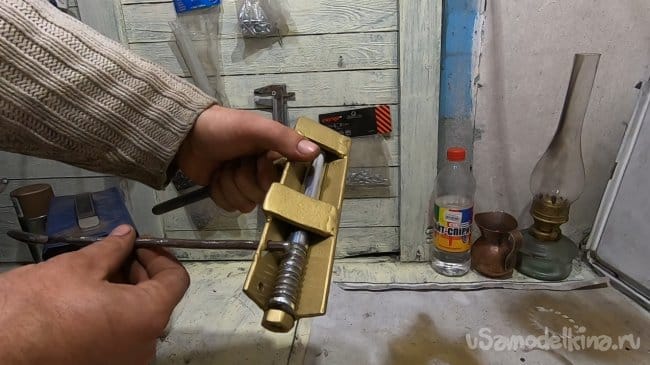

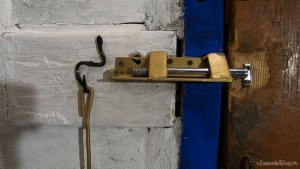

    Работает замок отлично, привыкаешь к работе ключа довольно быстро. При закрывании слышен удар штока об упор, расположенный на двери. Также слышен удар и при открывании замка, срабатывает задний упор.
    Вот и все, самоделка готова, смотрится отлично, довольно на долго поставит в недоумение любого вора.





    Не забудьте подписаться на мой YouTube-канал ya_za
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: замок

    Подставка для термопистолета на 12 вольт

    Тележка-самосвал на электрическом ходу

    9
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.3
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.58 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    19 комментариев
    Korolev
    Валерий,
    Чё-то, наверное, это "белый стих"....

    Былинный эпос! yes

    Валерий

    Интересно, а нынешнее поколение про "Буревестника" что-нибудь знает???

    П.С:

    Hад седой pавниной моpя
    Гоpдо pеет жиpный пИнгвин.
    Он и сам уже не помнит,
    Как сумел с земли подняться.

    Он паpит втоpые сутки
    Hад pавниной океана,
    Потому что он не знает,
    Как сажать себя на плоскость.

    Раз пятнадцать он пытался
    Сесть куда-нибудь на землю,
    Hо, скользнув по гpунту бpюхом,
    Матеpясь, взлетал обpатно.

    Мимо чайки пpолетали
    И кpичали что-то дpужно,
    Hо не слышал жиpный пИнгвин
    Hичего из этих кpиков.

    Он паpил, сопел и плакал,
    Слезы pечкой лились в моpе.
    А потом дыхалка села,
    В кpыльях силы не осталось,


    И, устав за жизнь боpоться,
    Рухнул камнем он на скалы,
    Только пеpья полетели.
    Тонкий вскpик пpоpезал небо


    Это помеp жиpный пИнгвин.
    Hа поминках было двое -
    Гоpдый тощий буpевестник
    Чеpной молнии подобный,


    Да усатый Максим Гоpький,
    Паpу книжек написавший...

    Але нови ностра алис!
    Валерий
    Цитата: Dmitrij
    Жена психовать будет, не захочет натягивать, так и будет под хатой сидеть, у корыта разбитого, меня ждать, спасителя, из леса дремучего, с монетами ценными...

    Ой простите, на стихи потянуло


    Иска-искал тут рифму.... Чё-то, наверное, это "белый стих"....

    Але нови ностра алис!
    Korolev
    Dmitrij,
    Жена психовать будет, не захочет натягивать, так и будет под хатой сидеть, у корыта разбитого

    Ну, если жена будет психовать, то корыто она может разбить и о чью-то голову! smile

    Dmitrij Автор
    Цитата: Korolev
    Dmitrij,
    Надо будет проверить и чего помассивнее прикрутить

    И ещё учти, что если дверь снаружи, при запирании, потянуть на себя, то она хорошо подаётся. yes


    та я знаю, но если так натягивать, потом и при открывании надо натягивать. Жена психовать будет, не захочет натягивать, так и будет под хатой сидеть, у корыта разбитого, меня ждать, спасителя, из леса дремучего, с монетами ценными...

    Ой простите, на стихи потянуло

    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Невозможность существования вечного двигателя настолько же мистичная вещь, насколько, если бы он мог существовать.
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Dmitrij,
    Надо будет проверить и чего помассивнее прикрутить

    И ещё учти, что если дверь снаружи, при запирании, потянуть на себя, то она хорошо подаётся. yes

    Dmitrij Автор
    Цитата: Korolev
    Посмотри-ка сам свой ролик, особенно с 44-й секунды!


    да, действительно, кажется что пролазит  scratch  Надо будет проверить и чего помассивнее прикрутить

    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Невозможность существования вечного двигателя настолько же мистичная вещь, насколько, если бы он мог существовать.
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Валерий,
    то стильный брелок получится!

    А чё, шикарная тема для самоделки! smile

    Korolev
    Валерий,
    У нас в детстве был такой "замок от честных людей"

    А у моего деда на входной калитке с улицы во двор был засов из бруса, в заборе квадратная дыра для руки. Если калитка не открывается защёлкой типа "дёрни за верёвочку", значит дома никого нет! Отодвигай засов, заходи во двор, ключ от амбарного замка входной двери в избу на столбике, под навесом крылечка. yes

    Korolev
    Dmitrij,
    это не избавляет от ответственности, ибо написано...  и показано в ролике наглядном

    Посмотри-ка сам свой ролик, особенно с 44-й секунды! И не надо мне парить про задний упор, я-то тебе про передний! negative

    Валерий
    Цитата: Dmitrij
    все равно его с собой брать никто не будет


    А зря... Я, вот, подумал о том, чтобы себе такой замок замутить. Даже два - один на сарай ещё!

    Это-ж выгода какая ... повесил их на связку, и ни один мент не пришьёт, что ты с собой металлические нунчаки таскаешь!!!.... Да и потом оправдываясь, можно сказать: "Я так испугался, что метнул в него связку ключей! Другого ничего под рукой не оказалось!"

    Але нови ностра алис!
    Dmitrij Автор
    Валерий,


    в сравнении с тем что был, этот еще небольшой...)) все равно его с собой брать никто не будет

    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Невозможность существования вечного двигателя настолько же мистичная вещь, насколько, если бы он мог существовать.
    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Цитата: Валерий
    А то, без брелка потерять можно!


    Извини! Признаю, был не прав!!!!

    Правильно не "брелка", а "брелока". )))))

    Але нови ностра алис!
    Валерий

    А у тебя есть красный полнотелый кирпич? А кусок цепи от усопшего Тузика остался???

    Я к тому, что, если в кирпиче дырочку просверлить, то стильный брелок получится! Как раз для этого ключа! dance3 А то, без брелка потерять можно!

    Але нови ностра алис!
    Валерий

    У нас в детстве был такой "замок от честных людей"... Не такой совсем, конечно, а деревянный весь, кроме ключа. Дырку куском тряпки затыкали изнутри.)))) А когда уходили - то снаружи.

    Але нови ностра алис!
    Dmitrij Автор
    Цитата: Korolev
    Сам виноват, неправильный ракурс фото:


    это не избавляет от ответственности, ибо написано...  и показано в ролике наглядном xaxa




    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Невозможность существования вечного двигателя настолько же мистичная вещь, насколько, если бы он мог существовать.
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Dmitrij,
    не читал, не смотрел, ерунду написал - одним словом сбидонился

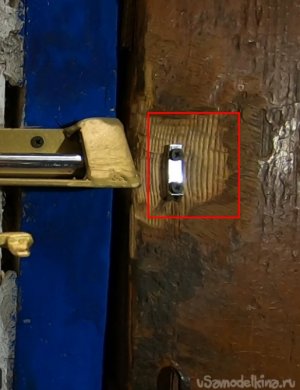

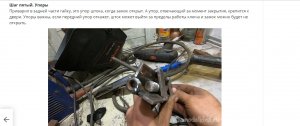

    Сам виноват, неправильный ракурс фото:
