    Зарядник на TP4056 в виде «флешки» для небольших аккумуляторов

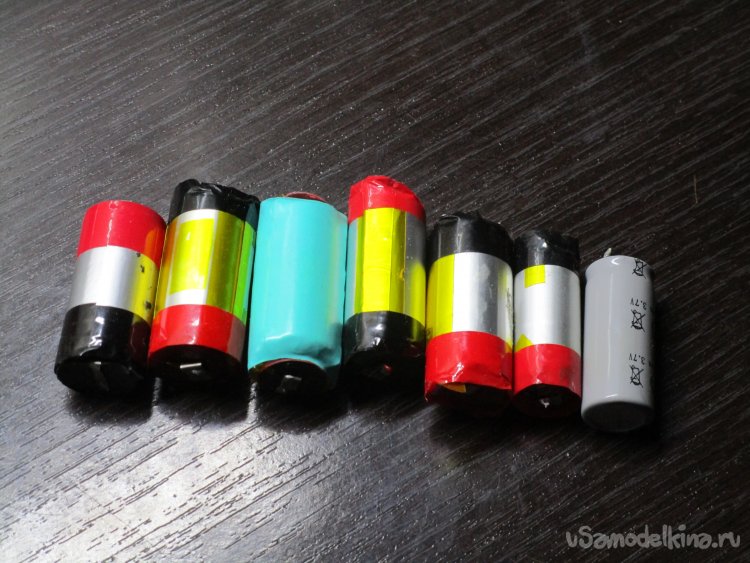

    Со временем накопилось у меня некоторое количество небольших по размерам и ёмкости аккумуляторов, от 500 до 1000 мАч, под которые мне хотелось зарядник. Обычная плата на ТР4056, конечно, и хорошая, но один micro-USB кабель она всё равно занимает, а лишней проводной волокиты не хочется. Соответственно, пришла идея сделать зарядник под такие аккумуляторы, чтоб был размерами с флешку, и безвредно заряжал аккумуляторы небольшой ёмкости.

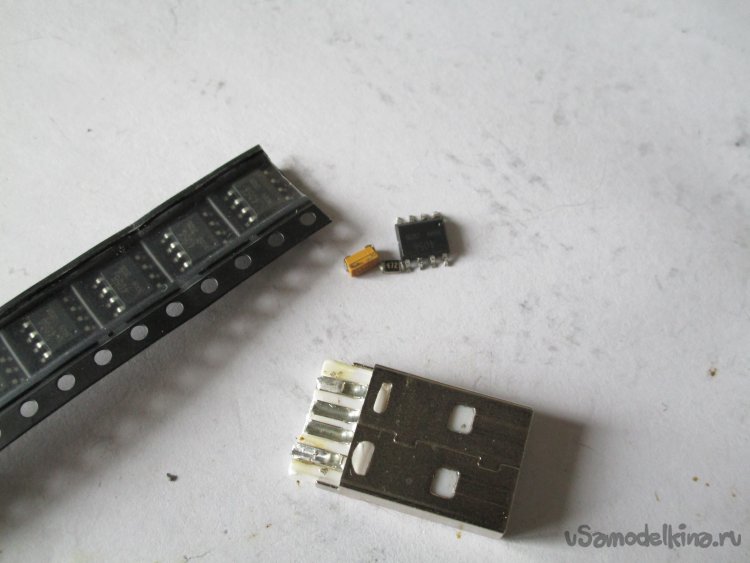

    Что потребуется:
    - микросхема TP4056;
    - резистор 3.3-4.7 кОм;
    - USB штекер, пара проводов
    Опционально, но лишним не будет светодиод и резистор на кОм для него.



    Сборка

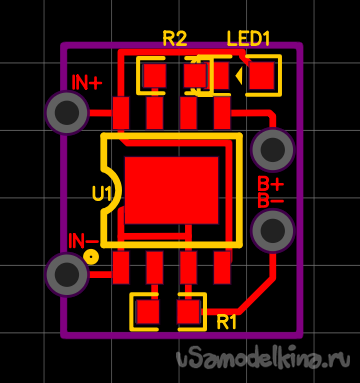

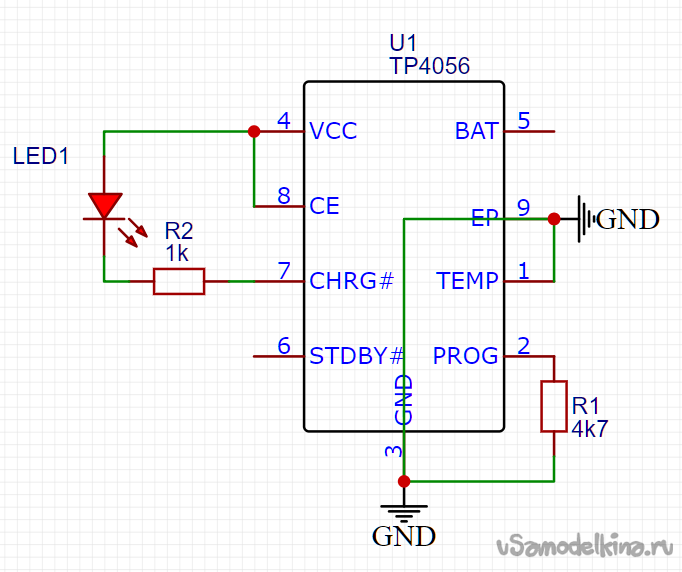

    Детали имеются, надо их собрать воедино, иначе не работает. В "минимальной комплектации" будет достаточно только микросхемы, одного резистора и пары проводов, и спаять всё навесом. Я же решил заморочиться, добавить светодиод, который будет показывать конец зарядки и развести под всё это дело небольшую платку, которая будет подходить под размеры штекера. Схема простейшая, использует минимум деталей, а вот с платой будет веселее, потому что паяльником паять SMD детали не всегда приятно. Ниже прилагается схема и разводка в формате ПДФ.
    Зарядник на TP4056 в виде «флешки» для небольших аккумуляторов

    pcb_pcb_da_2021-12-31.pdf [66.22 Kb] (скачиваний: 57)
    Посмотреть онлайн файл: pcb_pcb_da_2021-12-31.pdf

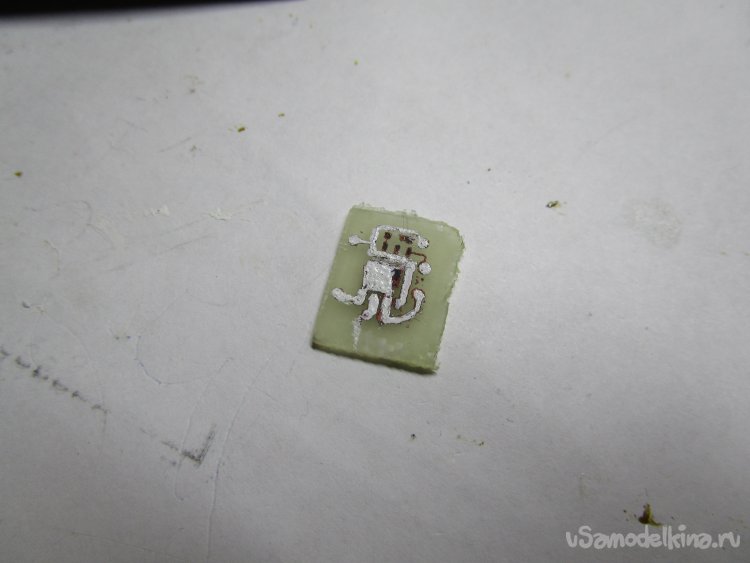

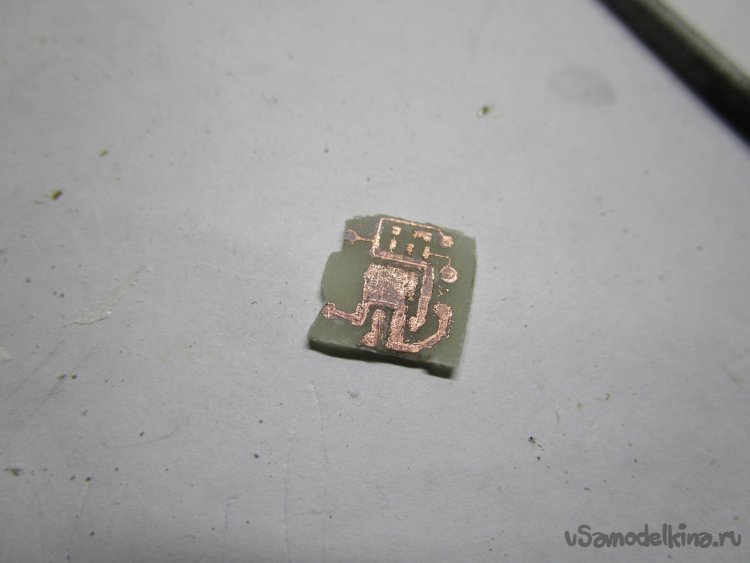

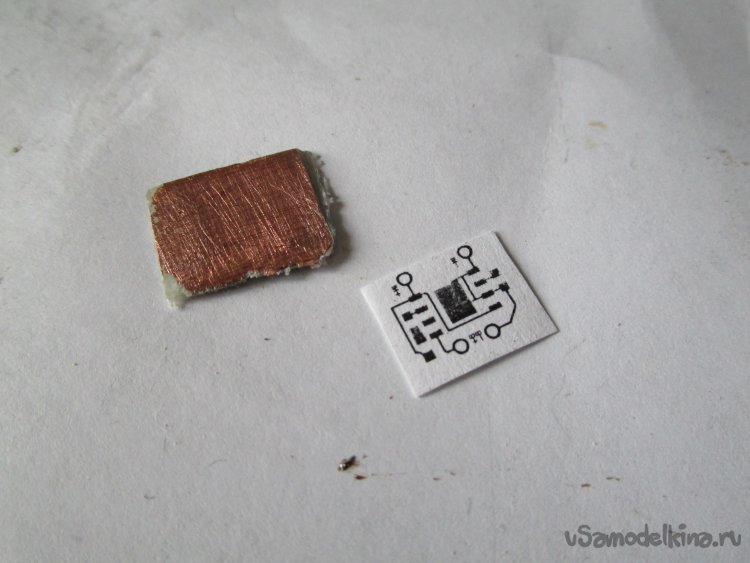

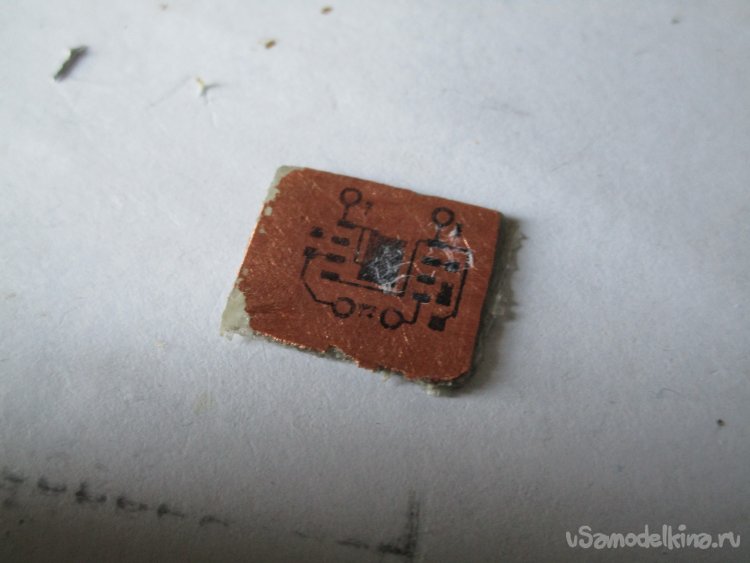

    Плата была изготовлена методом ЛУТ, травилась в растворе перекиси водорода, лимонной кислоты и соли, как наиболее простой, дешёвый и чистый вариант. На 100 мл перекиси надо добавить 25-30 гр кислоты и 5 гр соли, такого раствора должно хватать на кусок текстолита до 100см2. Само собой, для таких размеров это перебор, поэтому количество реагентов можно уменьшить.





    В процессе может потребоваться правка рисунка, если он не очень хорошо перешёл с бумаги на медь, как вышло в моём случае. Для корректировки подойдет замазка из канцелярского магазина, или, как в моём случае, водостойкий маркер и канцелярский нож или скальпель.

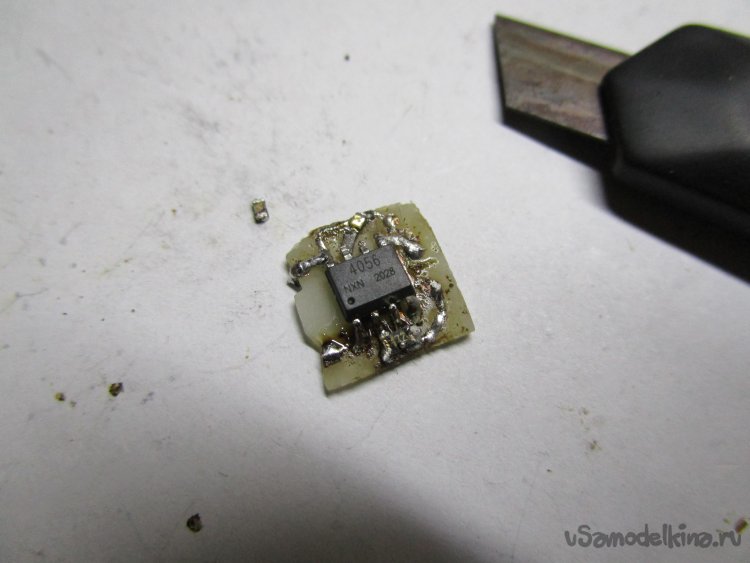

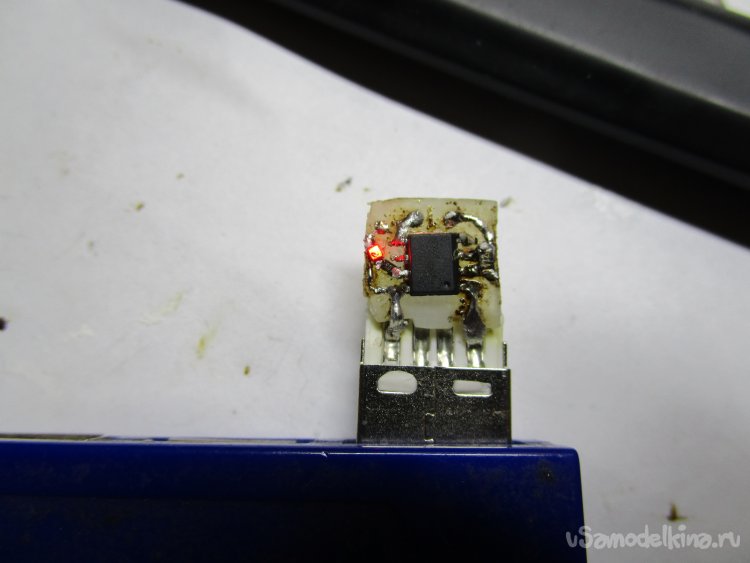

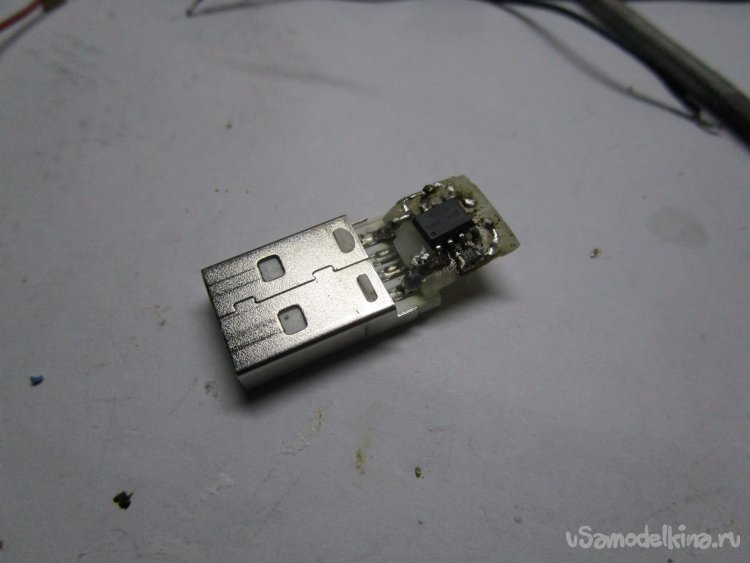

    В итоге вышла такая небольшая платка, которая легко припаивается к выводам на штекере, собственно, для чего и были выведены пятаки на край. Светодиод светит в том случае, когда аккумулятор не подключен или заряжен.



    Лично у меня вышло довольно посредственно, так как нету паяльного фена, более-менее подходящего жала на паяльник, да и вообще дорожка для светодиода оторвалась. Но преодолеть это получилось, и всё работает.

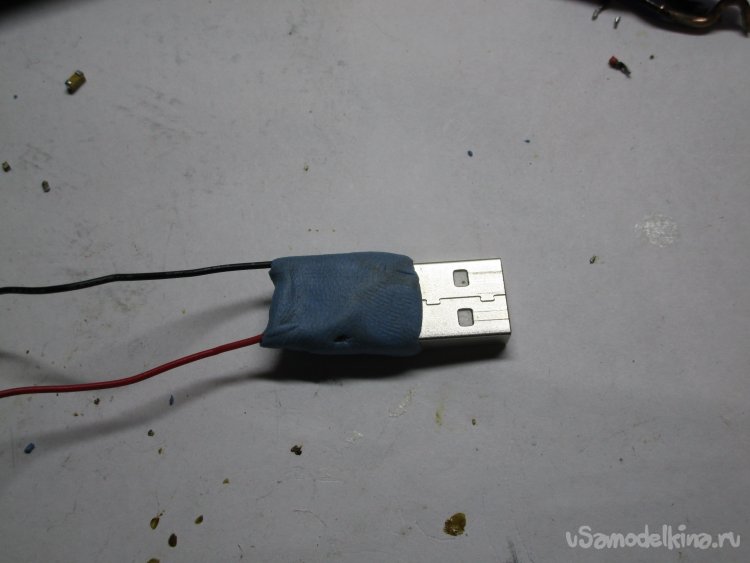

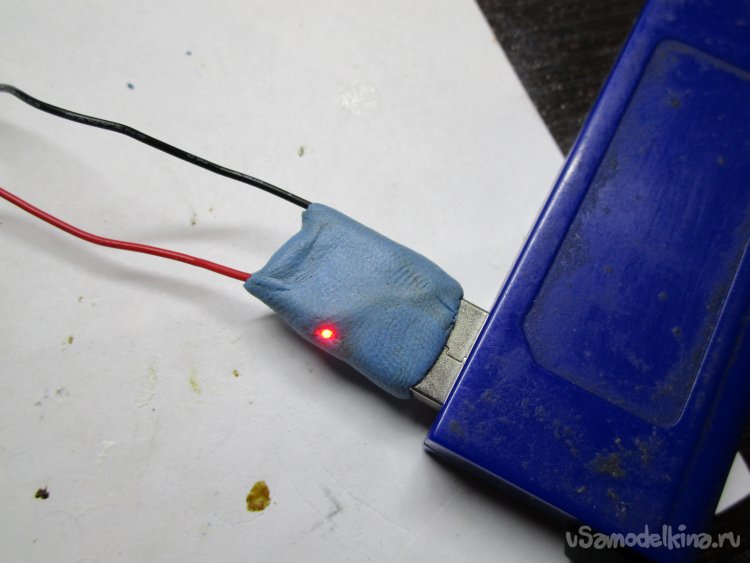

    Корпус решил я сделать из первого, что попалось под руку, а именно из полимерной глины. Конкретно в этом случае насчёт перегрева микросхемы я не задумывался, поскольку греться она должна довольно слабо в выбранном мной режиме. Вместо полимерной глины подойдёт полиморфный пластик.


    В итоге выходит такой небольшой зарядник для небольших аккумуляторов. Добавлю в заключение, что на концы проводов можно примотать магниты, предварительно обернув их фольгой - выводы у таких аккумуляторов из никеля, а поэтому магнитятся.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: TP4056 Зарядка

    Сборка регулируемого ИБП 1,2-24V 6,5А с использованием готовых модулей

    Простой подзарядник для АКБ из старого телевизора

    5
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.2
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    4
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 4.73 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    7 комментариев
    Korolev
    LeoBrynn,
    Была тут статейка, как сургуч варить. Вот им хорошо вместо пластилина плату изолировать

    А чё, термоусадку уже отменили?  scratch

    Dmitrij
    Цитата: LeoBrynn

    Была тут статейка, как сургуч варить. Вот им хорошо вместо пластилина плату изолировать.


    у него полимерная глина. Можно еще холодной сваркой. Сургуч поплывет от нагрева

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    LeoBrynn

    Была тут статейка, как сургуч варить. Вот им хорошо вместо пластилина плату изолировать.

    Заходите на мой телеграм-канал Инструментарий - подборки лучших инструментов!
    Korolev
    7Ken,
    есть в планах подобная задумка, думаю и смотрю ещё как исполнить

    Рекомендую сразу продумать разъёмы для подключения разных БП для ноутов по входу (мамы), и разъёмы для подключения самих ноутов (папы) по выходу. USB-разъёмы на больших токах весьма ненадёжны.  yes

    7Ken Автор
    Dmitrij,


    есть в планах подобная задумка, думаю и смотрю ещё как исполнить :D

    Korolev
    Dmitrij,
    вот бы такую штуку в виде девайса для пк

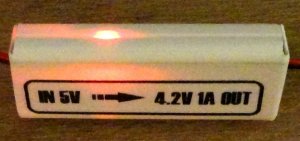

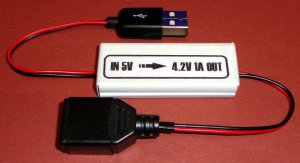

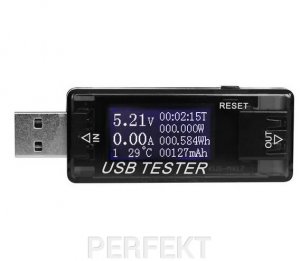

    Там всё не так уж и просто, сначала я модернизировал такую:

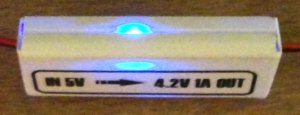

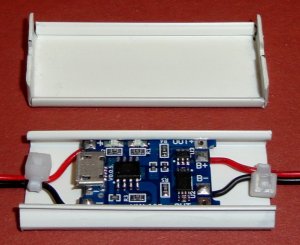

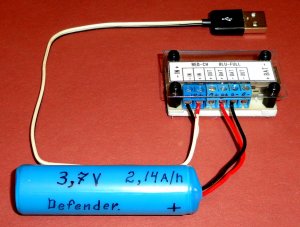

    Позже модернизировал такую:

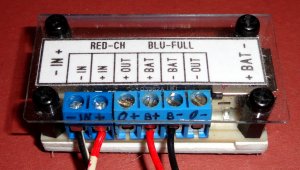

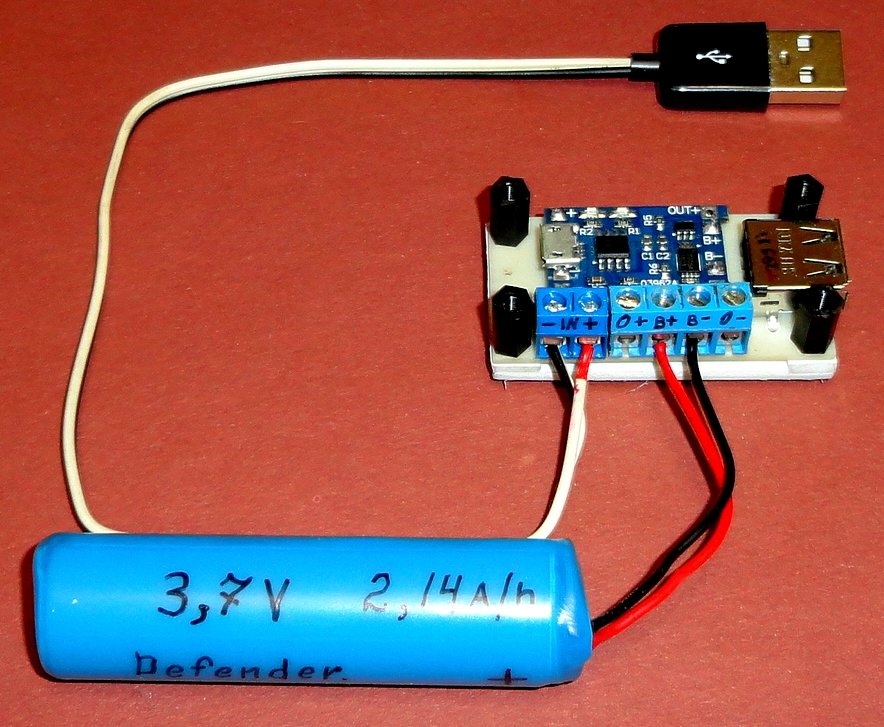

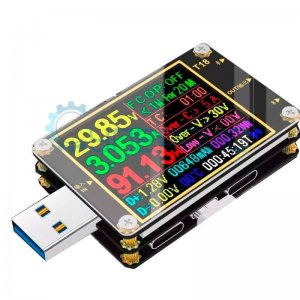

    Остановился пока на такой:
