    Ночник для ребенка на мультивибраторе



    Всем привет, решил я в качестве опыта в работе с электроникой собрать такую штуку как мультивибратор. Самоделка способна мигать светодиодами, причем частоту мигания можно регулировать, подбирая емкость конденсаторов или номиналы резисторов. Собрал все по схеме, хоть и номиналы резисторов нашел такие, какие нашел, близкие по значению. Схема сразу же заработала от банки 18650 с напряжением 4.1В. Ну что ж, опыт получил, мотивацию тоже, но какова практическая польза от такой мигалки? Решил заделать светильник-ночник для ребенка в виде неких волшебных сверкающих грибов. Ребенку самоделка понравилась, ну что ж, это уже двойная польза! Перейдем и к изготовлению.

    Материалы и инструменты, которые я использовал:

    Список материалов:
    - светодиоды (у меня от гирлянды);
    - резисторы;
    - конденсаторы (от 10uF и более);

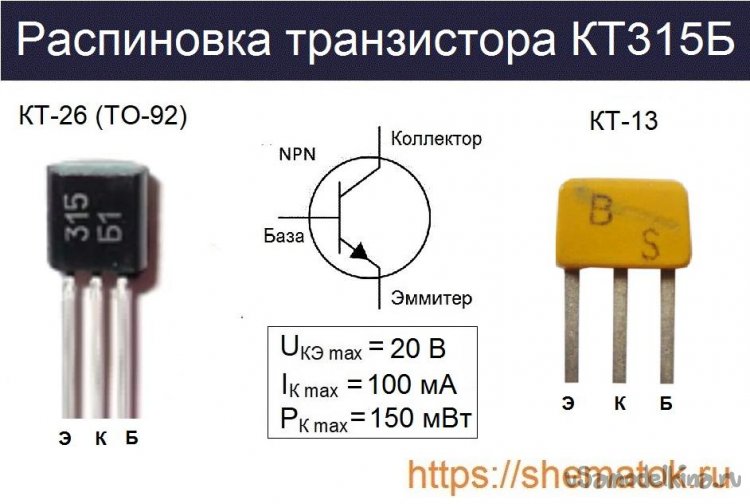

    - два транзистора КТ315;
    - провода;
    - источник питания от 3В до 5В;
    - диоды;
    - провода;
    - кусок палки;
    - горячий клей;
    - включатель.

    Список инструментов:
    - паяльник;
    - мультиметр;
    - дрель;
    - клеевой пистолет.

    Процесс изготовления самоделки:

    Шаг первый. Поиск деталей и сборка мультивибратора

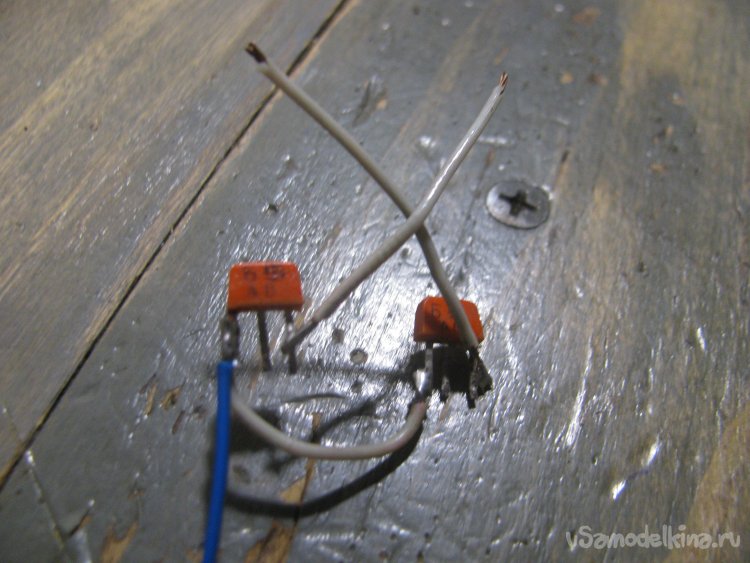

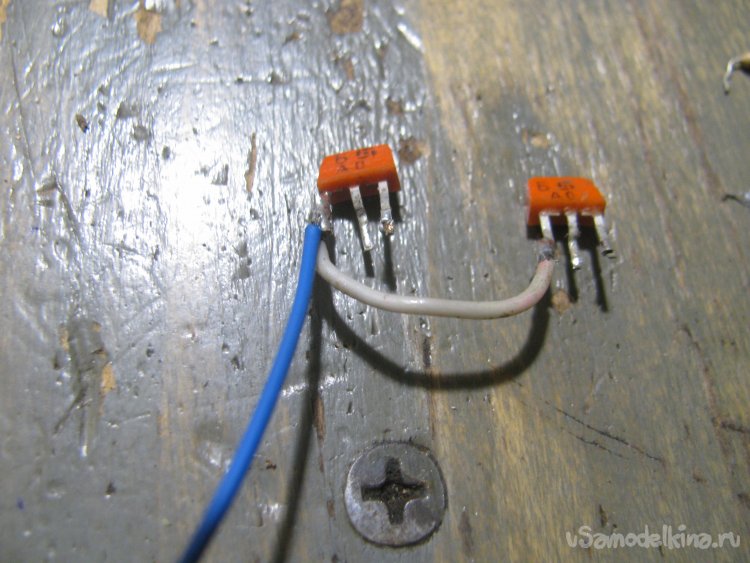

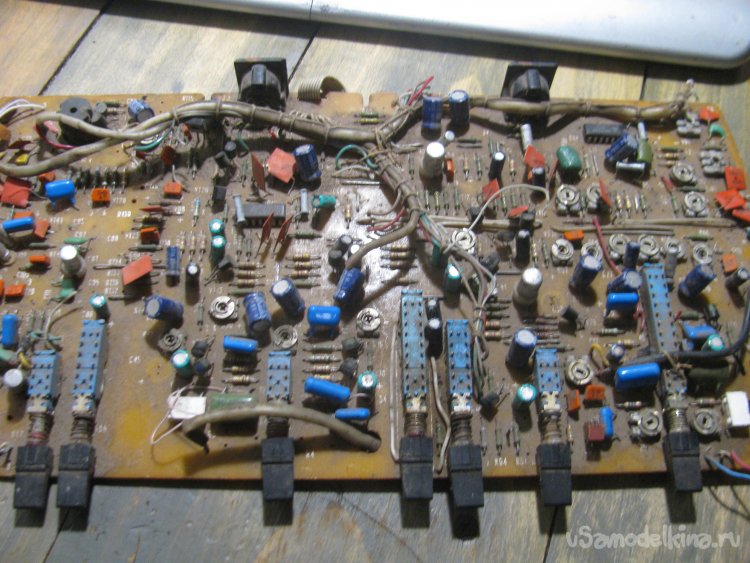

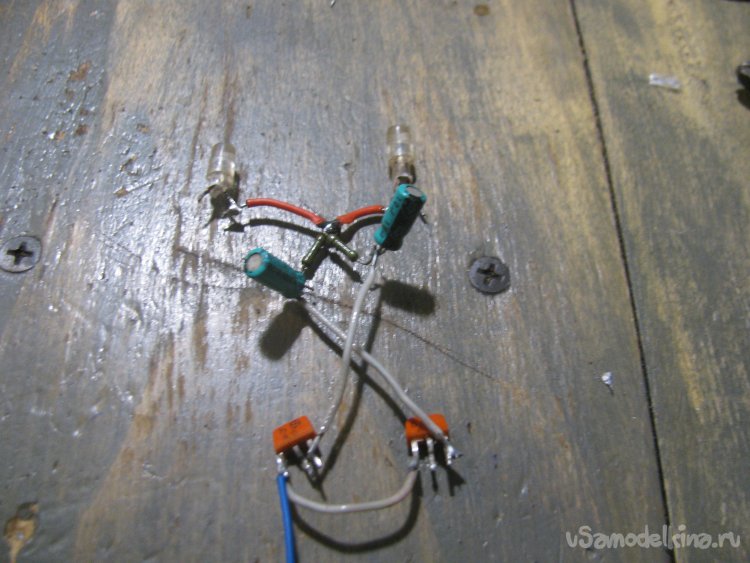

    Ищем необходимые детали в соответствии со схемой. У меня нужные компоненты нашлись на схеме от какой-то старинной магнитолы. Транзистора выбрал два штуки с маркировкой «Б», вот эти оранжевые штуковины и есть транзисторы КТ315, хоть на них это почему-то и не написано.

    Светики у меня нашлись от старой гирлянды, у которой рассыпалась проводка со временем.
    Нужные резисторы я искал долго, но нужные так и не нашел. В итоге вместо 300-ых у меня на 215 оМ, они отвечают за питание светиков, в принципе, светики не греются.
    А вместо резисторов на 27к у меня также стоят резисторы с меньшим номиналом, на 22к.

    Ночник для ребенка на мультивибраторе

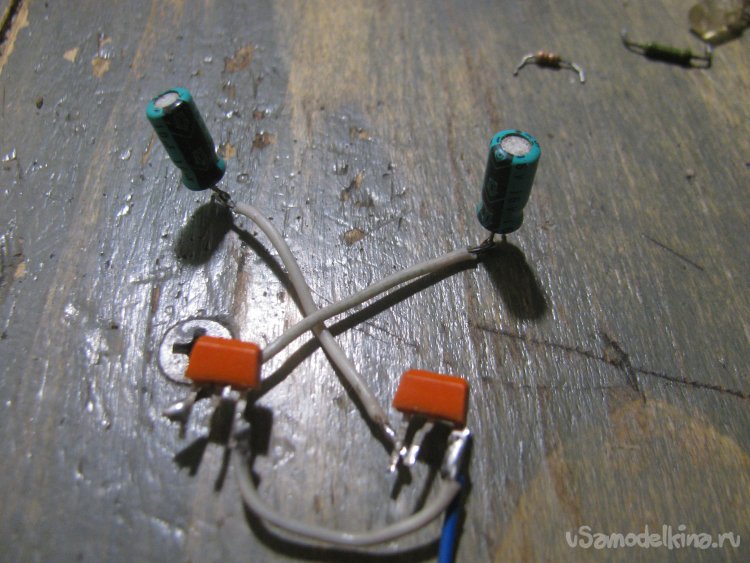

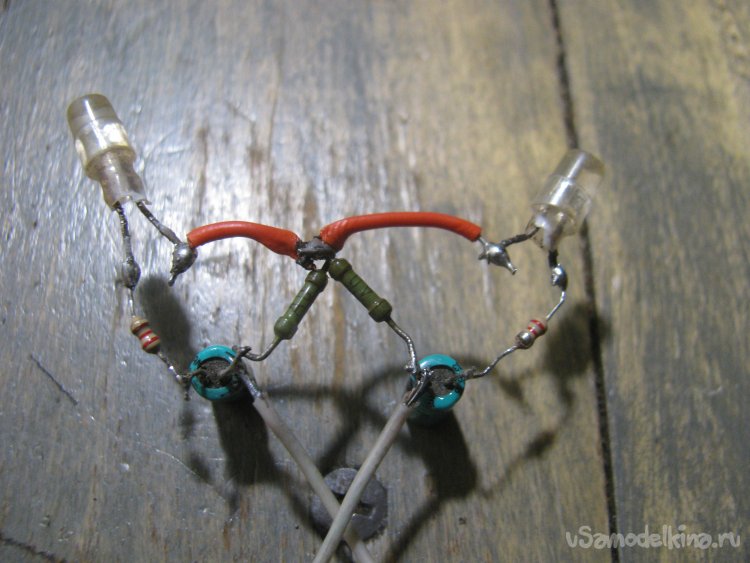

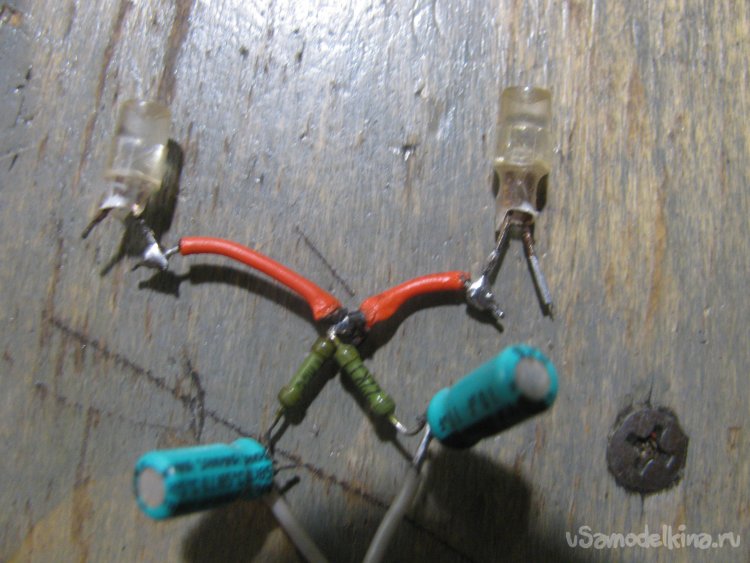

    Ну что ж, собрал я схему, конденсаторы были как на схеме, на 10uF, а резисторы другого номинала. Включил, заработало, но мигало очень часто, светики затухали быстро.
    Для решения задачи прямо к ним подпаял конденсаторы большей емкости, теперь светики мигают не так часто и плавно, они довольно медленно затухают, мне понравилось.








    Шаг второй. Источник питания

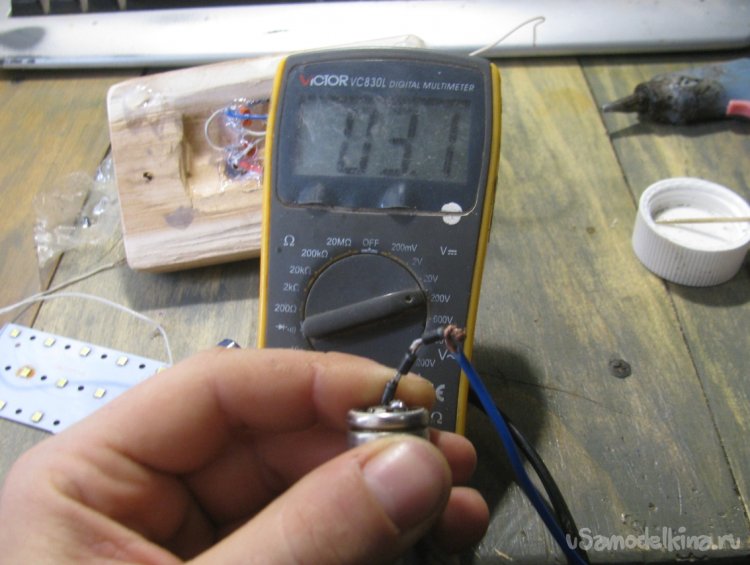

    Поскольку схема моя тестировалась при напряжении 4.1В, а ее предстояло запитать от зарядки на 5В, я решил немного сбросить напряжение на входе. Последовательно спаял три диода, на каждом таком диоде напряжение падает примерно на 0.4В, при опытах с 18650 напряжение упало на целый 1В, но и 3.1В схеме вполне достаточно для стабильной работы. При подключении к источнику питания на 5В к самоделке должно доходить через диоды не более 4.1В. Заниженное напряжение, на мой взгляд, будет оберегать светики от быстрого выхода из строя.



    Шаг третий. Сборка светильника

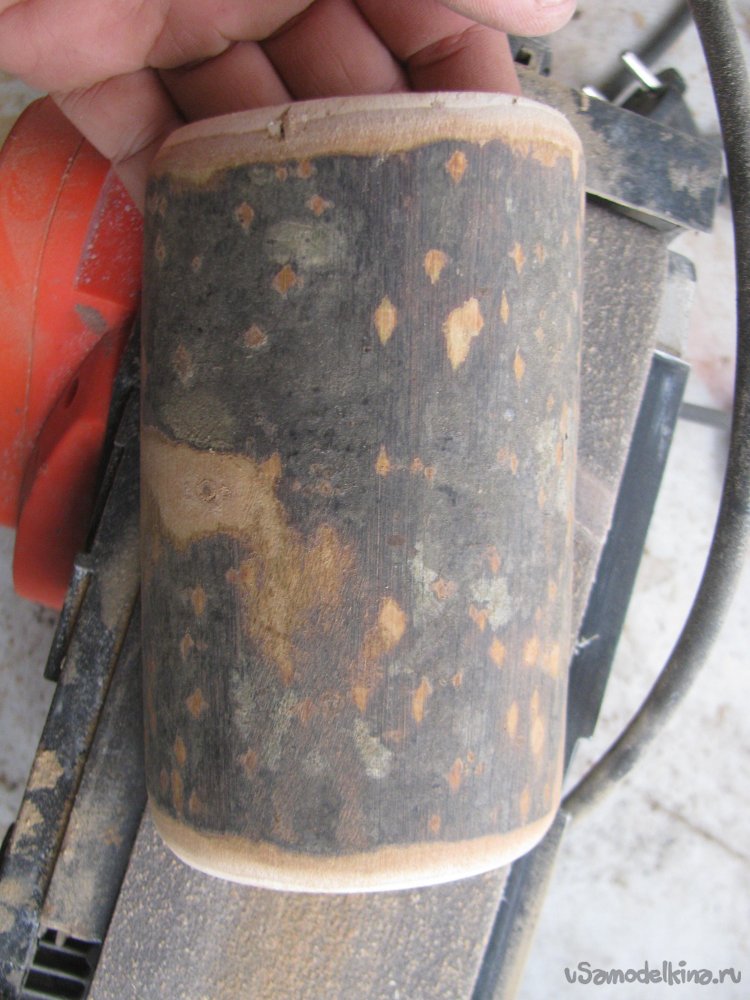

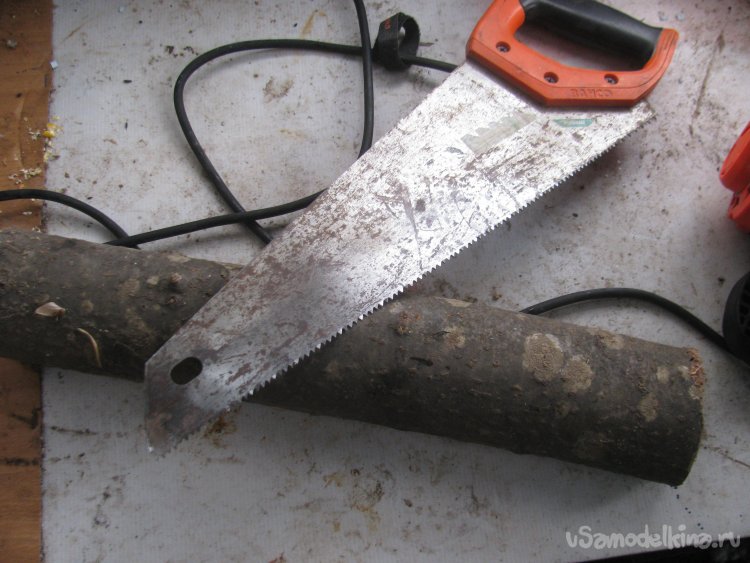

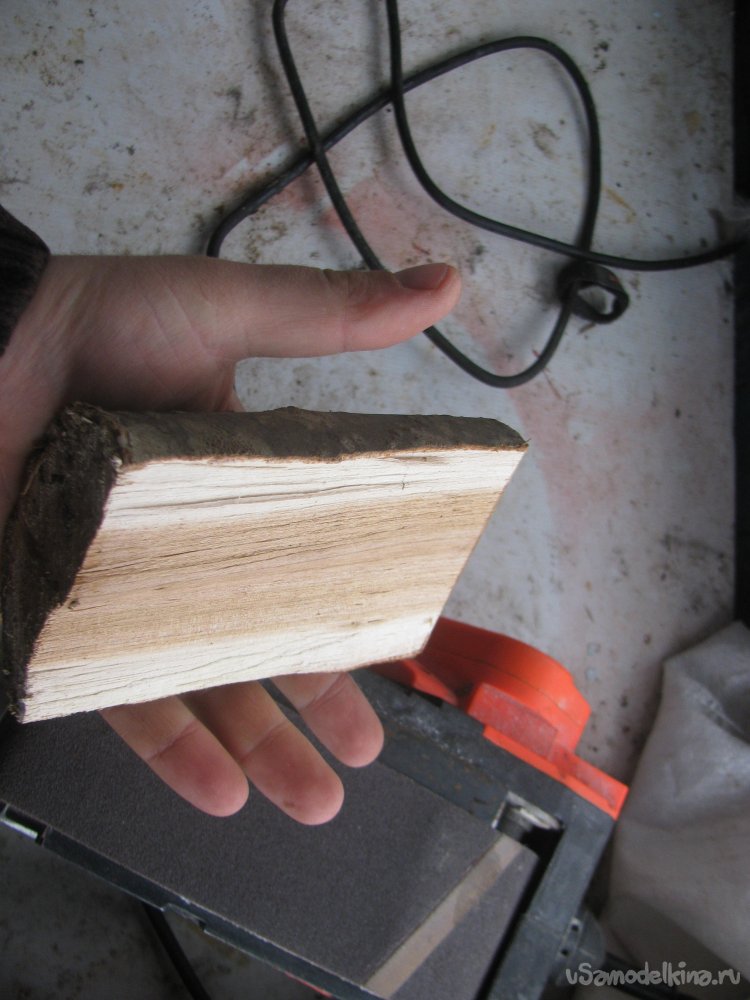

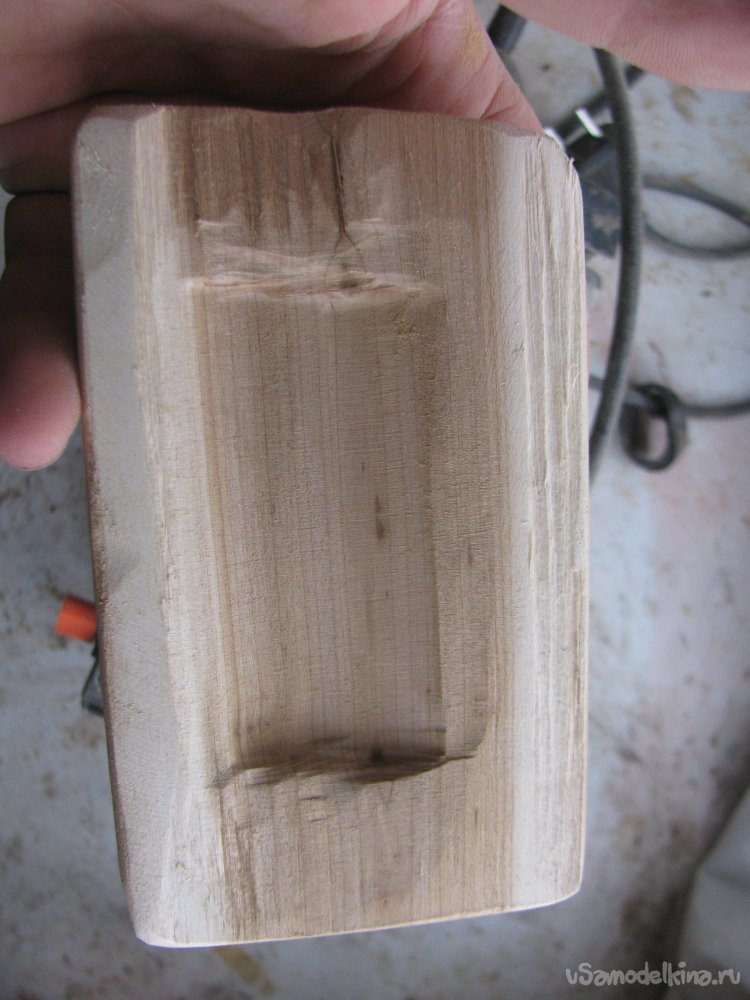

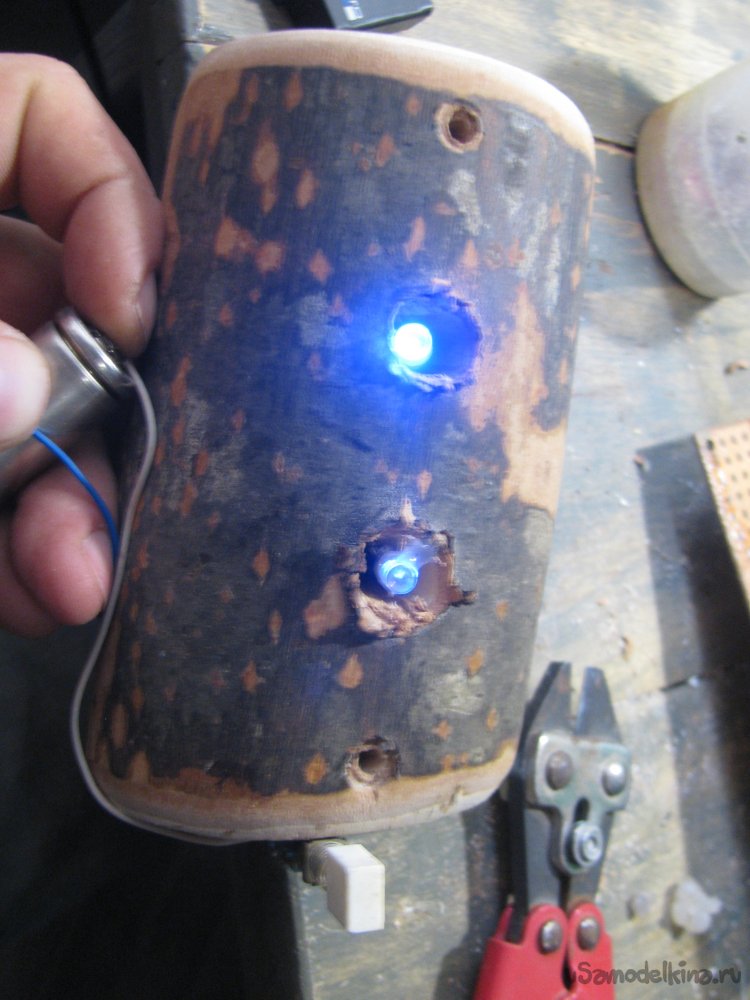

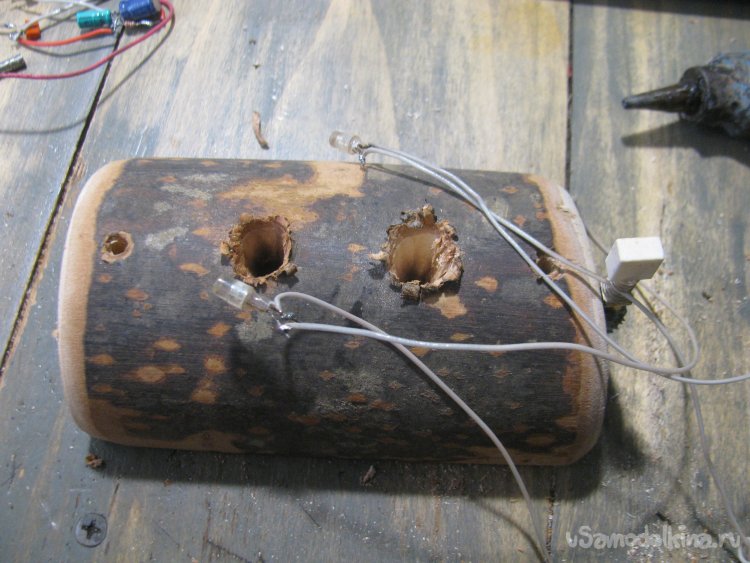

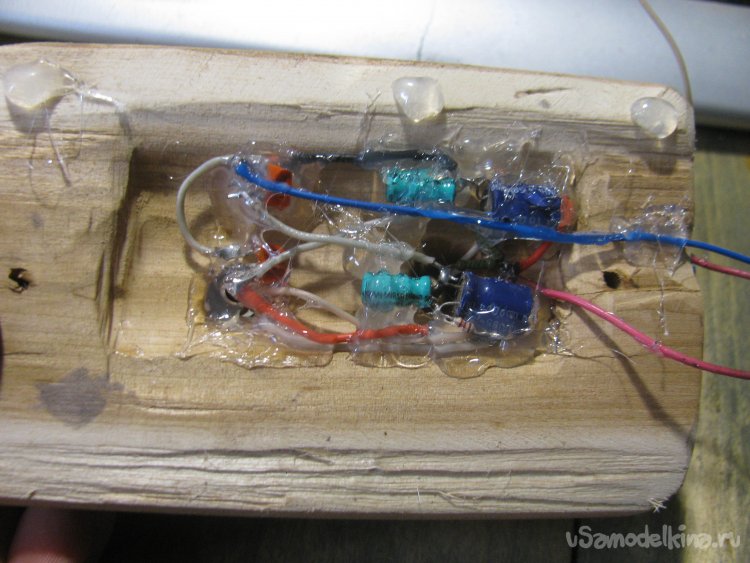

    Взял сухую палку, расколол и отшлифовал. Далее просверлил два отверстия под светодиоды, а с обратной стороны на ЛМШ сделал углубление, в которое поместился мультивибратор, все закрепил горячим клеем.

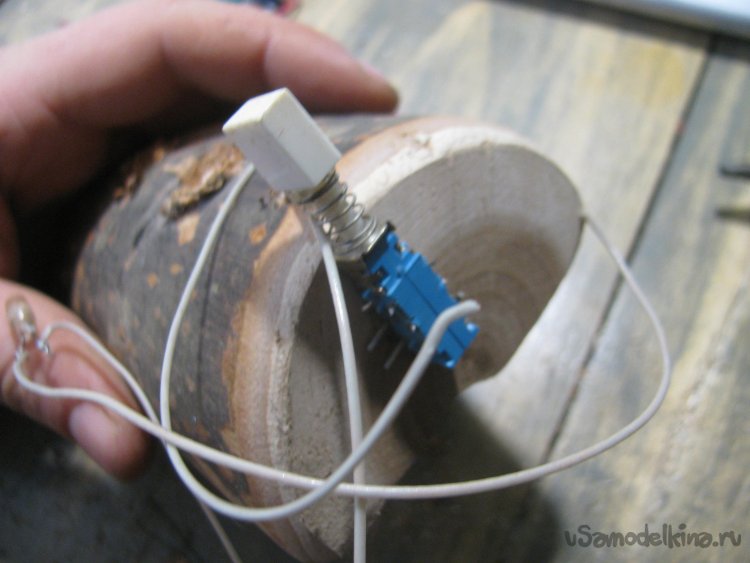

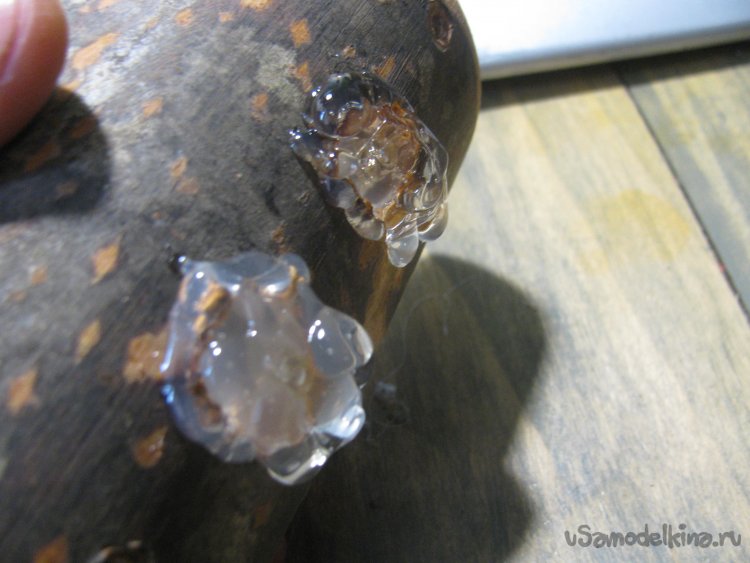

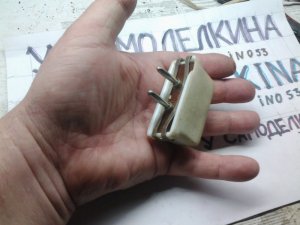

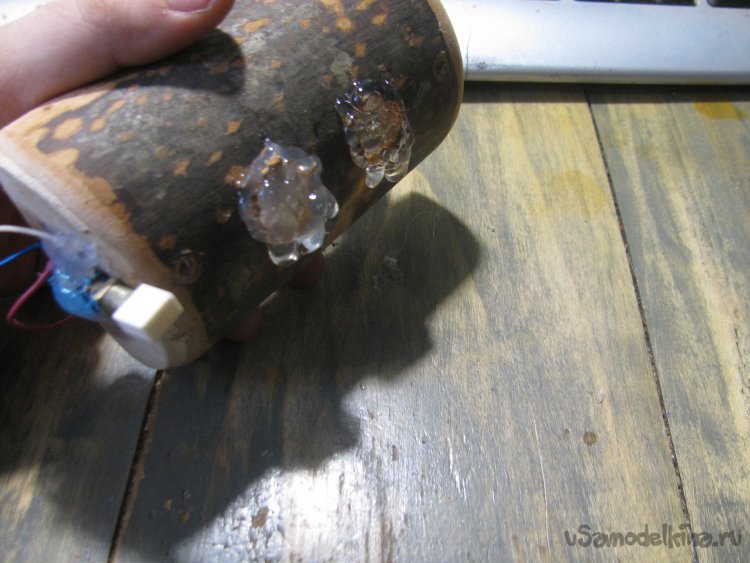

    С торца установил включатель, ну какой нашел, нажимается легко. Теперь осталось сымитировать грибы. При помощи горячего клея наращиваем над светодиодами кучки. Далее, чтобы придать реалистичности, поворачиваем палку так, чтобы горячий клей немного стек вниз. Вот и все, получились отличные магические грибы.














    Установил самоделку под столом, где у дочери уже есть изготовленный ранее ночник из баночки, так что коллекция светильников потихоньку растет. Ну что ж, ребенок рад, работает это дело всю ночь, выключать запрещает.
    На этом самоделка закончена, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Ночник-светильник с пультом ДУ

    2.3
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    2.9
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    2.4
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 2.52 из 10 (голосов: 7 / История оценок)

    Добавить комментарий

    42 комментария
    Alex K. DIY
    Цитата: Pronin

    Сделал ночник на неоновой лампочке (индикаторной) зеленого свечения.

    Когда ночь очень темная, втыкаем в розетку возле ванной-туалетом. Как путеводная звезда. dance3

    ночник


    2


    Путеводная звезда! Красиво сказал. лампа зачёт!

    Alex K. DIY
    Alex K. DIY

    Волшебно! Прям всё как я люблю!!! Малорик!!!

    Alex K. DIY
    ino53
    Цитата: Pronin
    Сделал ночник на неоновой лампочке

    Тоже вначале ТЛЗ поставил, показалось - тускло, поставил ТЛО.


    Валерий
    Pronin,


    А у меня в прихожей одиннадцать лампочек с потолка в ряд свисают, уходя за угол в коридор, и одна отдельно в углу висит. Сделал когда-то давно так на раздельном двухклавишном выключателе. Типа, можно одну включить, если только обуться-одеться, а можно всё осветить. Изначально там были вкручены лампочки от холодильника в плафонах. Темновато... Вкрутил 25-ки, а ту одну - 75. И выключатель с неонкой-подсветкой. Потом им на смену пришли "энергосберегачки" (не совсем, правда, понятно, кому они сберегали).  С неонкой в выключателе они не дружат, как известно. Так я в тот один плафон вкручивал лампу накаливания. Они ж на общем нуле. А, когда ввернул вместо них трёхваттные светодиодки, попробовал все завернуть. Т.е., одиннадцать трёхваттных, а ту одну - семь с половиной (мощнее Е14 не нашлось). И вот, с тех пор, около десяти лет уже, она у меня горит в слабеньком свечении всегда!)))) Те слабые все тухнут полностью, а она - еле-еле светится. Привыкли, удобно, что в прихожей и коридоре в самую тёмную ночь всегда "сумеречный полумрак". Только надолго уезжая её (зачем-то???) чуть выкручиваю, чтоб погасла....

    Але нови ностра алис!
    Pronin

    Сделал ночник на неоновой лампочке (индикаторной) зеленого свечения.

    Когда ночь очень темная, втыкаем в розетку возле ванной-туалетом. Как путеводная звезда. dance3

    ночник


    2

    Валерий
    Цитата: Pronin
    В моем понимании, ночник должен мягко светить рассеяным светом. И может плавно-плавно менять окраску (интенсивность) от времени. И чтобы приятно спалось (безмятежно)


    Да, я тоже люблю под телевизор засыпать!))))))

    Але нови ностра алис!
    Pronin

    Всё хорошо (своеобразно) в изделии.  Но этто не ночник. Это моргалка возбуждающая

    В моем понимании, ночник должен мягко светить рассеяным светом. И может плавно-плавно менять окраску (интенсивность) от времени. И чтобы приятно спалось (безмятежно)

    Валерий
    Цитата: Korolev
    Непрощение подразумевает наказание, в данном конкретном случае - самонаказание.


    Да. И это тоже... Есть у меня и система самонаказаний. Гибкая, конечно, )) Дело в том, что я- очень "морально ленив". Только разработав систему наказаний за разгильдяйство, я смог с собой бороться в этом плане.

    Да и реально же, после "косяка" себя чувствуешь легче, если довелось как-то "искупить", разве нет? Особенно, если про это "наказание" никто не узнал. Разве не у всех так?

    Але нови ностра алис!
    Korolev
    Валерий,
    Пару мильёнов прошло с тех пор, как наша Нубиру пролетала близко!... Во тогда пробирку и перекинули к вам...

    Не помню, видимо действительно очень давно это было. А чё в пробирке-то было?  scratch

    А главное - не прощаем себе-любимым то, что легко прощаем другим!

    Непрощение подразумевает наказание, в данном конкретном случае - самонаказание.  scratch

    Валерий
    Цитата: ino53
    ... Это примерно как если говорят "блин" вместо ....., или "хер" вместо ... .


    Понятно-нна!!  Я-нн ok а, просто не понял-на!

    Але нови ностра алис!
    ino53

    Что за ....., картинка перестала увеличиваться. Сначала было как надо - наводишь курсор, щелк плюсик и ОК, сейчас пропало... pardon Перезагружу...


    ino53
    Цитата: Валерий
    Ино, переведи!  Он вот сейчас точно не матюкался???

    Ну как тебе сказать... Это примерно как если говорят "блин" вместо ....., или "хер" вместо ... . pardon


    Валерий
    Цитата: Korolev
    Да ладно врать-то, полвека назад про ЭКО никто и слыхом не слыхивал


    Да каких полвека?!!!!  Пару мильёнов прошло с тех пор, как наша Нубиру пролетала близко!... Во тогда пробирку и перекинули к вам...

    П.С. Это моя жена так уверена. Потому как считает и меня и дочку "как не от мира сего". Придерживаемся каких-то принципов, никому не понятных... Обижаемся на "необидное" и опять-же, наоборот, говорим то, на что обижаются и не понимаем, почему...)))) А главное - не прощаем себе-любимым то, что легко прощаем другим!... Вот это она ну никак понять не в состоянии... Даже спрашивала у всех своих подружек,, и "нормальный" ответ был у всех: "Ну конечно себе всё легко простишь!" ))))))

    Але нови ностра алис!
    Korolev
    Dmitrij,
    ну и зачем жить?

    Для творчества! И самое главное твоё творение - это твоя дочь. Уподобься Богу и сотвори в ней Человека!  yes

    А если по работе, то все эти светики, детальки и прочее, всё это ерунда, всегда можно заставить работать любую схему так, как тебе надо. Ты лучше включи фантазию, и если уж "Решил заделать светильник-ночник для ребенка в виде неких волшебных сверкающих грибов", то и сотвори грибы из каких-нибудь пузырьков, а не из термосоплей. smile

    Korolev
    Валерий,
    Не... Я с пробирки вылез...)

    Да ладно врать-то, полвека назад про ЭКО никто и слыхом не слыхивал, все мы из одной "пробирки" вылезли.  xaxa

    А ты меня по географии спроси!!!

    А нафига гиаграхфию знать? Извозчик сам довезёт.  xaxa

    Валерий
    Цитата: Korolev
    возбуждающийся на частоте резонанса НЧ головки, для регулировки фазоинверторов с пассивными излучателями.


    Умный, да???

    А ты меня по географии спроси!!! pardon

    П.С. Ино, переведи!  Он вот сейчас точно не матюкался???

    Але нови ностра алис!
    Валерий
    Цитата: Korolev
    Не, меня мать с отцом сотворяли, а тебя?


    Не... Я с пробирки вылез...))))))

    Но пробирку, наверное, всё же природа сотворила, заррраза такая! ))))

    Але нови ностра алис!
    Dmitrij Автор

    Понятие природы включает в себя все, что есть во вселенной... Так что да, нас сотворила природа (вселенная). Может несознательно, не специально, но факт в том, что она...

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    ino53,
    ссылки давай! Желательно разные светодиоды

    Прямо на все на все самые разные? Да легко! Забиваем: RGB светодиод, плавно меняющий цвет свечения, получаем: Результатов: примерно 4 830 (0,51 сек.), и выбираем всё что душеньке угодно, например даже

    Лампа светодиодная Feron LB-371 Шар прозрачный E27 3W RGB плавная смена цвета

     smile
    из одной партии будут одновременно переключаться (вроде как Jerry рассказывал)

    Небольшие вариации номиналов токоограничительных резисторов решают проблему.  yes

    ino53
    Цитата: Korolev
    на П214 делал, возбуждающийся на частоте резонанса НЧ головки, для регулировки фазоинверторов с пассивными излучателя

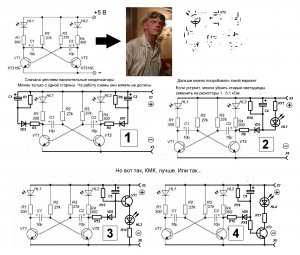

    Тихо, не пугай зря людей... smile Завтра Димыч напишет, что у него есть, нарисуем схемку... Не, сначала у себя прокатаем... pardon


    Korolev
    Валерий,
    Игоря, подскажите, пожалста! Вы ж шарите

    Да там вообще пофиг, какие транзисторы. Я даже на П214 делал, возбуждающийся на частоте резонанса НЧ головки, для регулировки фазоинверторов с пассивными излучателями. При применении p-n-p транзисторов просто меняем полярность питания.  yes

    Так природа шо хошь сотворить может! Она и Королёва вон сотворила!

    Не, меня мать с отцом сотворяли, а тебя?  smile

    ino53
    Цитата: Dmitrij
    как сделать плавный розжиг/затухание? Навешивал

    Все можно, только громоздко будет, а так Korolev правильно говорит. Но, как там в армии насчет инициативы - ссылки давай! Желательно разные светодиоды, из одной партии будут одновременно переключаться (вроде как Jerry рассказывал), причем сделать часть с резким переключением, часть постоянно светящихся. Я как то помогал другу сделать свет. оформление в Храм, честно - из дискотечного опыта ничего не пригодилось, все на мыргающих (и не только) светодиодах сделали... pardon


    Dmitrij Автор
    Цитата: Korolev
    Да вроде обсуждали уже эту тему:


    ну и зачем жить?

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Валерий
    Цитата: ino53
    Да, шедевры и у нее бывали... Дальше продолжи сам...


    Не, не буду. А то щяз Королёв придёт...)))

    Але нови ностра алис!
    Korolev
    ino53,
    можно будет подумать о плавном переливании цветов.

    Да вроде обсуждали уже эту тему:

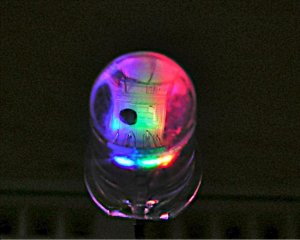

    RGB светодиод, плавно меняющий цвет свечения 5 мм
