    Петли самодельные из медной трубки. Для самодельных шкатулок

    Петли самодельные из медной трубки. Для самодельных шкатулок


    Для самодельных шкатулок крайне трудно подобрать петли маленькие, конечно, на али продаются разные, но ни одни меня не устроили, решил делать их самостоятельно.
    Ну а почему-бы и нет, шкатулки я ведь тоже не покупаю, сам делаю, ну и петли сделаю.
    Такой тип петель, что я задумал, называется «Бабочка». У них минимальная толщина и крепёжные элементы, гвозди или шурупы не находятся друг против друга.

    Выбор материала пал, как всегда, на то, что наиболее доступно или уже есть в закромах.
    В закромах обнаружилась тонкостенная медная трубка 6 мм диаметром, теперь знаю, что и от регулятора температуры «Аристон», латунная трубка вполне сгодится.

    Стальная катанка от корда автомобильной покрышки.
    Гвозди миллиметровой толщины были с незапамятных времён, обычно такими стёкла в рамах крепили.
    Можно было и одними гвоздями обойтись, использовать их как оси в петлях, но сталька нужна по причине своей длины и крепости, далее расскажу, чем это важно.

    Наковальню использовал свинцовую, можно было конечно и дубовую, но свинцовая случилась ближе. Выбор мягкой наковальни обусловлен тем. Что я буду пробивать отверстия насквозь меди, и упереться твёрдым калёным остриём в не менее твёрдую наковальню грозит порчей и того и другого. Кроме того, и вырубать зубилом петли буду так-же.
    Зубило для меди точится как нож, для минимальной деформации медных заготовок.

    Для создания полотна петли и формирования оси, использовал стальку из корда шины, засунул обрезок проволоки в медную трубку и обстучал так, чтобы проволока оказалась с одного краю по всей длине.

    При обмятии трубки вокруг проволоки, важно потом эту проволоку извлечь. Хотя уже задним умом понимаю, что можно было и не извлекать, ну зажало и ладно, чуть сможет провернуться на 180 градусов, а более и не надо.
    Но при мягкой проволоке, зажмёт так, что без варианта провернуть, поэтому ось использовал крепче меди.
    А при калёной проволоке перерубить её будет большой проблемой, размеры ведь невелики, это как трос попытаться топором перерубить, много шума, толку мало. Поэтому при отрезании карты петли от общей заготовки, извлекаю проволоку.
    Проволоку на оси режу болгаркой, перерубить её крайне сложно не повредив зубило.

    Ну ладно, трубку обжал, выровнял на наковаленке, разметку нанёс. Медь легко царапается, штангенциркулем и размечал. Пробил отверстия под крепёжные гвозди, опять выровнял на наковаленке, медь весьма пластична, и гнется легко.
    Потом острозаточенным зубилом, изготовил его из обломка ножовочного полотна по металлу, вырубаю по намеченным линиям. Форму зубило имеет специфическую, сделал специально для этой работы. После вырубания карт, опять правлю на наковаленке.
    Наконец отрезаю от общей заготовки петли и расклёпываю торцы осей, чтобы не выпали при эксплуатации.

    Стучать приходится довольно много, молоток у меня тоже маленький для этих работ.

    После рихтовки зачищаю поверхность петель и готовлю пазы для установки их на шкатулку.
    Для ограничения глубины пропила использую нехитрое приспособление, ограничитель временный. На ножовочное полотно прикладываю второе полотно, но обушком, и зажимаю ручными тисочками. Глубина пропила регулируется в соответствии с толщиной петель и контролируется штангенциркулем. После нескольких параллельных пропилов стамеской удаляю оставшиеся гребни.

    После этого зажимаю в самодельные тиски (недавно пост о них тут писал) шкатулку и крышку от неё, устанавливаю петли на место, и сверлю отверстия под гвозди сверлом чуть тоньше чем сами гвозди.

    Забиваю гвозди на место, проверяю совпадение крышки со стенками, никаких отклонений при начальной правильной геометрии не будет. При небольших отклонениях можно зашлифовать всё в сборе.
    Помните, что петли выступают на толщину стенки трубки из которой они сделаны, плюс половина диаметра оси петель. Поэтому заднюю сторону просто так не зашлифовать, но это уже по месту решается что делать.

    Остаётся сделать защёлку. Типов защёлок существует превеликое множество, но я выбираю самую простую и незатейливую, магнитную.
    Магнит от DVD или CD проигрывателя, небольшого размера и довольно сильный, я извлёк из привода оптической фокусировки лазера. Я занимался ремонтов компьютеров. И у меня запас всяческих неисправных приводов есть, но можно и любой доступный магнит использовать.

    В качестве ответной части защёлки, обычный гвоздь., магнит врезал в крышку. Магнитик плоский и я его вклеил в выборку в углу крышки, напротив в корпусе шкатулки просверлил отверстие. Расширил вверху место под шляпку чтобы вровень встал гвоздь с плоскостью, и забил его в отверстие.
    Шкатулка с петлями и защёлкой готова!

    Странно что пост получился таким большим, описывал изготовление тисков, так пост в два раза короче, а тут махонькие петли, магнитики, гвоздики. А описание технологических приёмов заняло много времени на описание. И я ведь не обмолвился о регулируемом шаблоне для изготовления шкатулки, ни о самом способе фрезерования шкатулки из цельного куска дерева. Хотя в видео там кое-что есть. Но видимо будет отдельный пост по тому, что упомянул.

    Инструменты что я использовал:
    Наковальня из свинца, можно использовать дубовую торцевую, штангенциркуль, молотки, линейки и угольники.
    Большие тиски самодельные, маленькие тиски и ручные тиски.
    Свёрла и дрель, самодельные зубила и пробойники, керн.

    Материалы для изготовления петель:
    Медная трубка тонкостенная 6 мм диаметром.
    Стальная проволока от корда автомобильной покрышки.
    Гвозди.
    Магнит маленький, примерно 5 х 5 мм и толщиной в пару миллиметров.

    Расходники:
    Наждачная бумага.

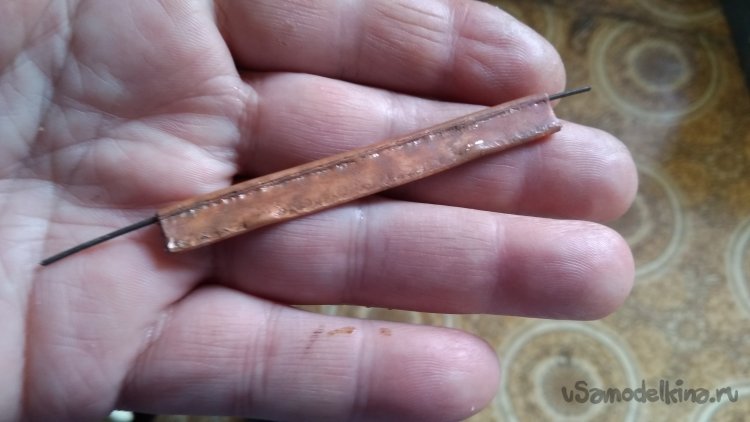

    Медная трубка, окованная вокруг стальной оси.

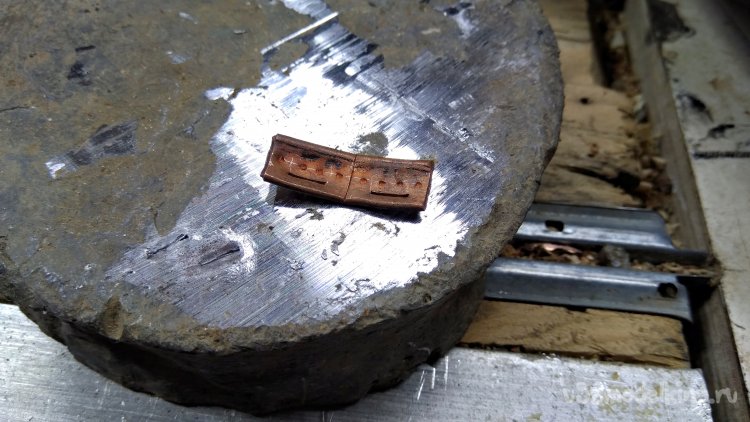

    Разметка отверстий под гвозди, пробивал керном на свинцовой наковальне. Она, кстати, легко стругается рубанком.

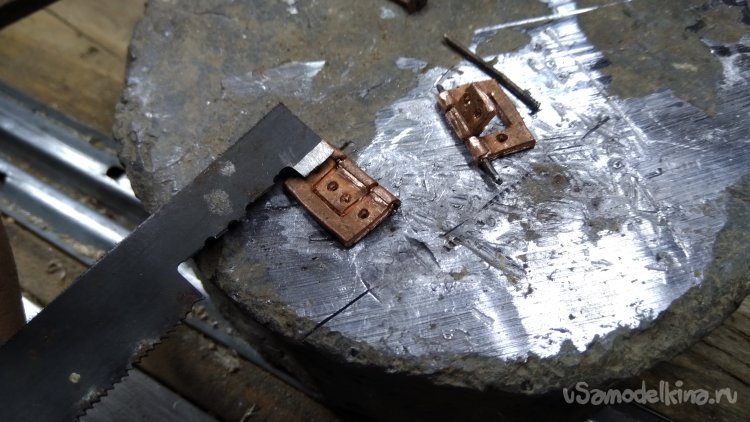

    Зубило заточил из обломка ножовочного полотна по металлу, сточил зубья, и держать удобно и жёсткость высокая.

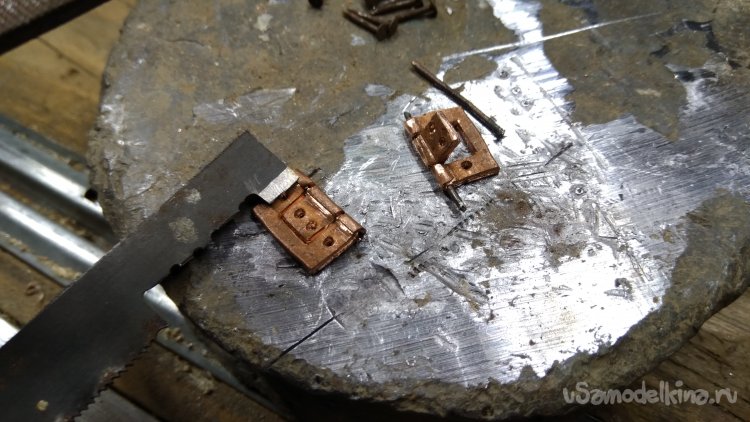

    Тут получше видно зубило, это для прорубания перемычки карточной петли, есть ещё пошире, чтобы за один раз разрубить поперёк.

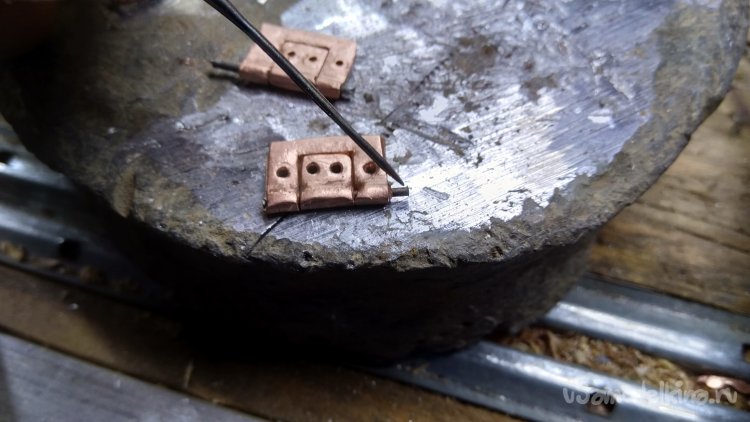

    Укорачиваю ось и расклёпываю, чтоб она не могла выпасть.

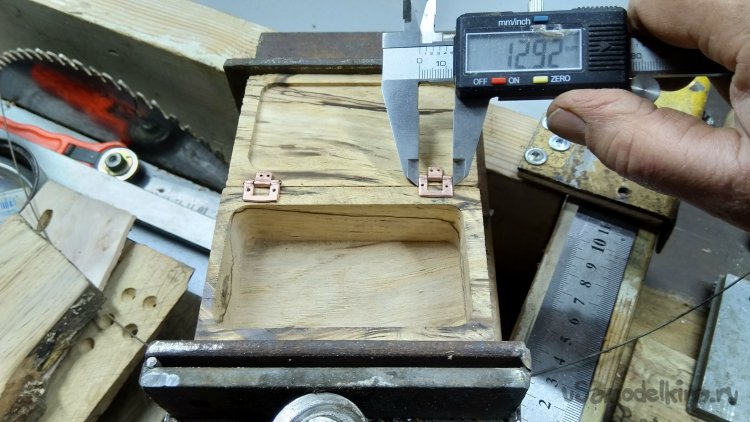

    Для установки петель зажимаю шкатулку в тиски, ось петли должна быть в плоскости вертикальной стенки.


    После разметки сверлю отверстия под гвозди, иначе можно расколоть тонкие стенки.

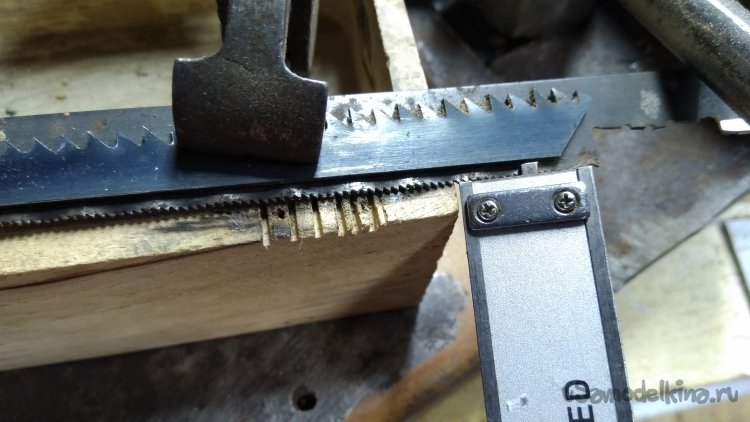

    Для врезки петель использую тот-же обломок полотна ножовочного, сделал ограничитель глубины пропила, просто зажав ручными тисочками второе полотно от лобзика.

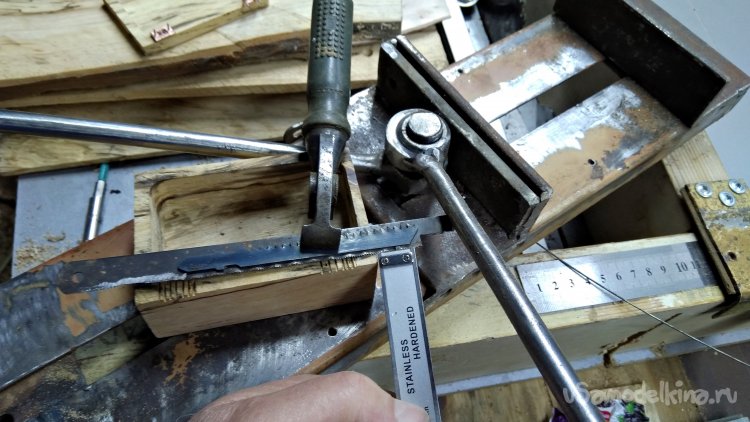

    Глубину пропила устанавливаю по штангенциркулю.

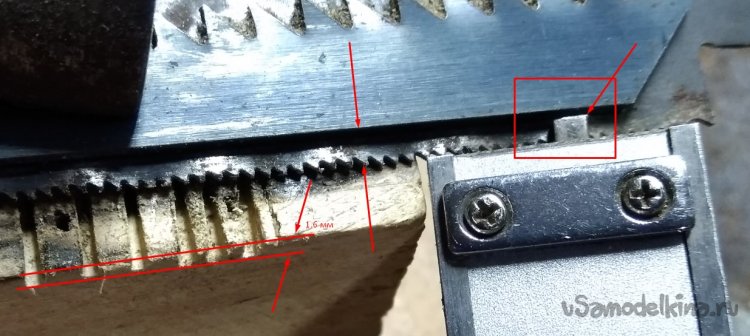

    Вот так устанавливается глубина пропила равная толщине петли.

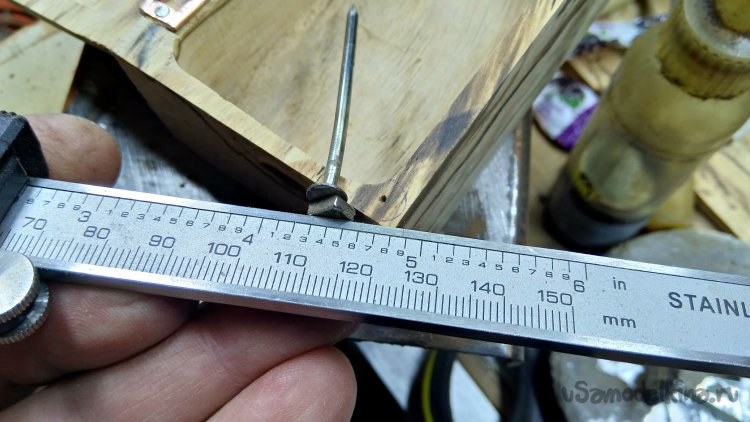

    Магнитный замок из гвоздя и магнита из оптического механизма DVD-проигрывателя.


    Шкатулка из ореха пекан. Структура дерева видоизменена. Такая структура называется шпальт.


    Разные шкатулки, из акации, шелковицы, граба и пекана.


    Немного разные петли, трубка была больше диаметром, поэтому часть петли отогнул вдоль стенки шкатулки.


    Ну и вот такой вид, временем проверено, надёжно работают.


    Ну и наконец скомпилированный файл со всеми фотками и видео.
    Сначала технология их изготовления, а в конце обзор самих шкатулок и для чего я их использую.
    На рутубе Ссылка на видео:



    На ютубе есть пара десятков видео с моими поделками. Если кому интересно, могу описать что и как делал.
