    Простой штатив для съёмки на смартфон из подручного материала



    Приветствую всех приветливых и увлекающихся! В этой статье покажу и расскажу как я делал простой штатив их куска дерева, а точнее из обрезка бруска 50х50 мм и остатков обналичника. В общем я его слепила из того, что было, как поётся в одном из старых советских хитов. Но обо всём по порядку...
    Случилось это в далёкие времена, когда у меня появилось желание снять на видео своё хобби - люблю мастерить своими руками всякие полезных и не очень самоделки. Вроде всё есть: и идея, и руки, и желание, но вот штатива что бы всё это запечатлеть нету. Порылся по интернету и мой мозг окончательно встал в ступор, из всего увиденного мне нравилось то из чего я не могу сделать штатив, то есть материала такого под рукой не было, а штатив нужен здесь и сейчас. Решил сильно не извращаться и нашёл кусок деревяшки (брусок 50х50 мм) и кусок обналичника. Прокрутил в голове схему своего штатива и принялся за работу.

    Тут можно посмотреть видео про штатив:


    Материалы и инструменты, которые использовал в процессе изготовления штатива:
    -Брусок 50х50 мм (обрезок)
    -Обналичник 60х5 мм (обрезок)
    -Саморезы

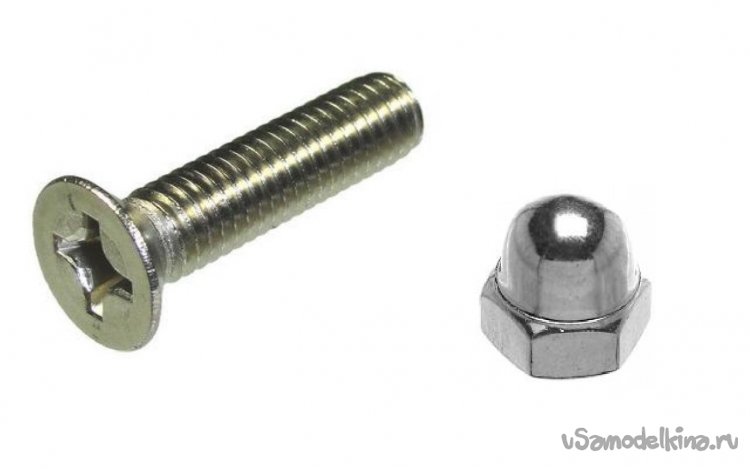

    -Винт под потай с колпачковой гайкой м6

    -Шпилька м6

    -Секундный клей

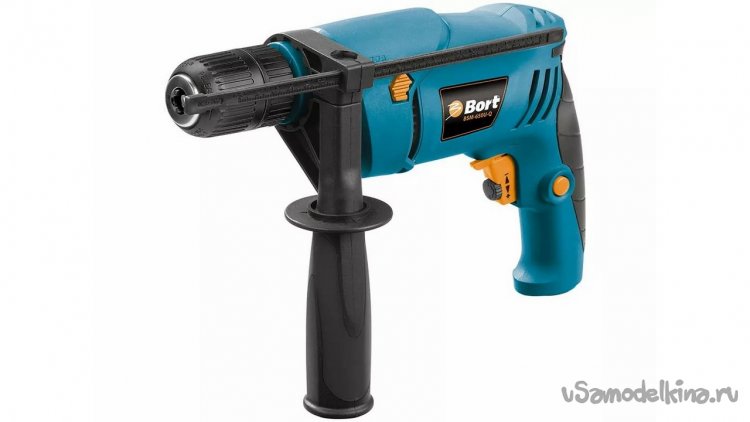

    -Дрель

    -Топор

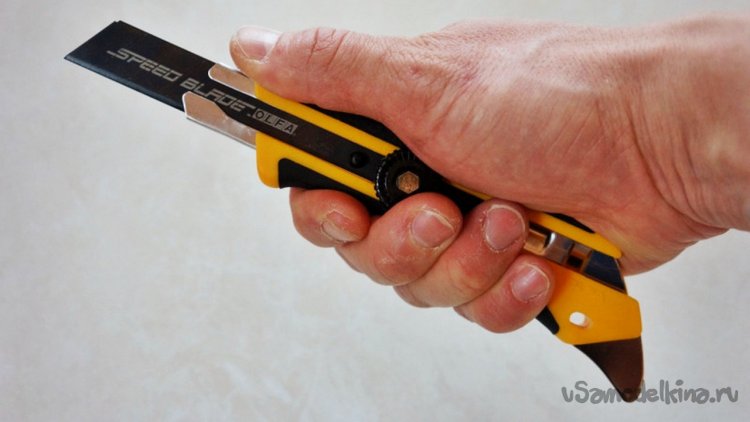

    -Канцелярский нож

    -Отвёртка крестовая

    -Ножовка по дереву


    Когда все материалы и инструменты готовы можно начинать.

    Шаг 1: Гибкая рука и подвижный узел штатива.
    Эта часть конструкции называется так, потому что имеет две части которые не только сгибаются по центру, но и вращаются вокруг своей оси. И крепятся к основанию на резьбовых соединениях. Далее всё по порядку.

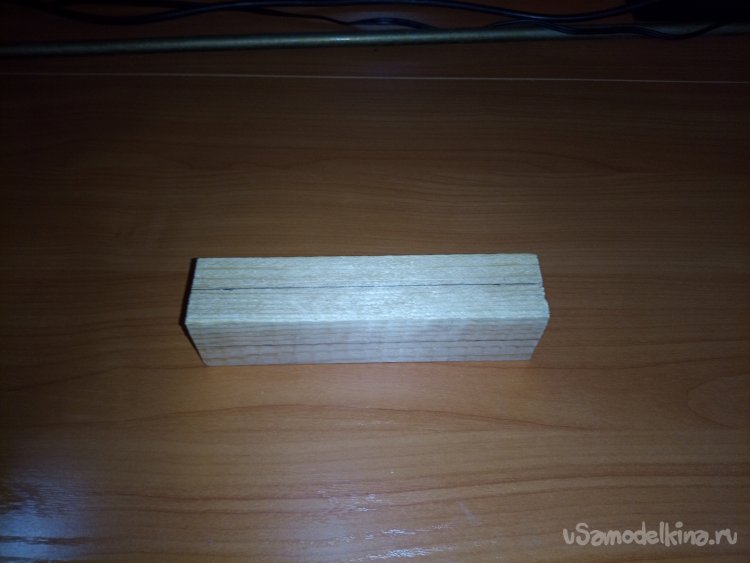

    Берём наш обрезок бруска 50х50 мм

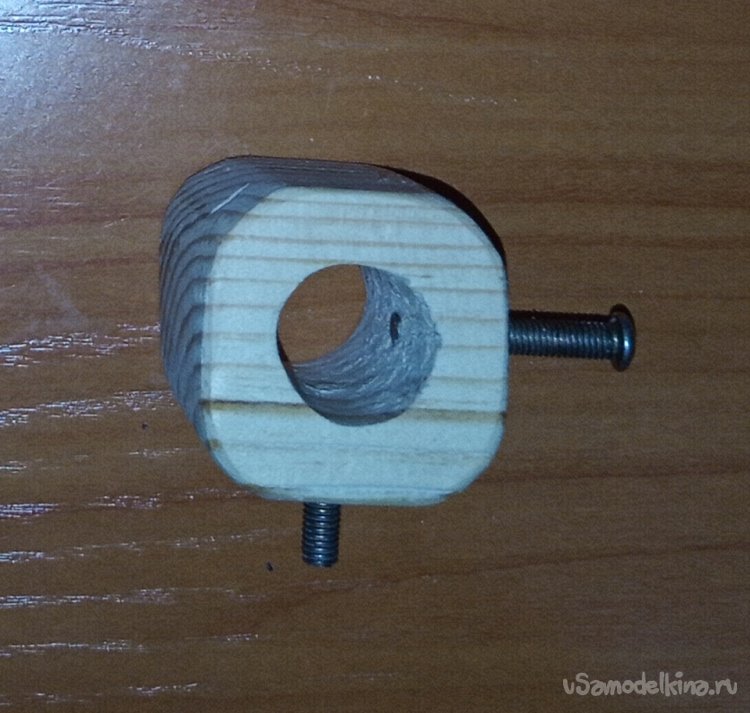

    И отпиливаем от него кусок длиной 50 мм, что бы получился кубик. Далее в кубике просверливаем отверстие под будущий кругляк сверлом 14 мм, вклеиваем кусок шпильки на секундный клей в торец и просверливаем под стопорный винт отверстие с резьбой с другого бока, хотя честно говоря в последствии пришлось от него отказаться, потому как при закручивании он портит направляющую, да и регулировка по высоте не такая уж и большая - всего 8 сантиметров.


    Далее оставшийся брусок колем его на 4 части с помощью топора.

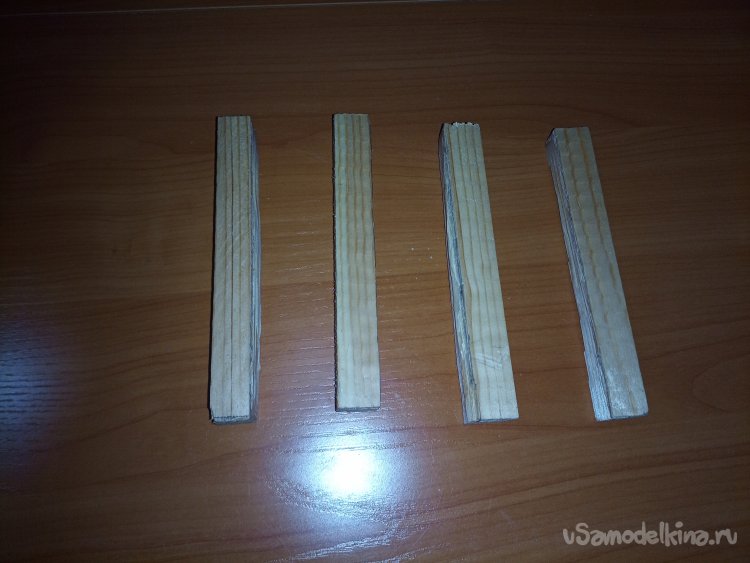

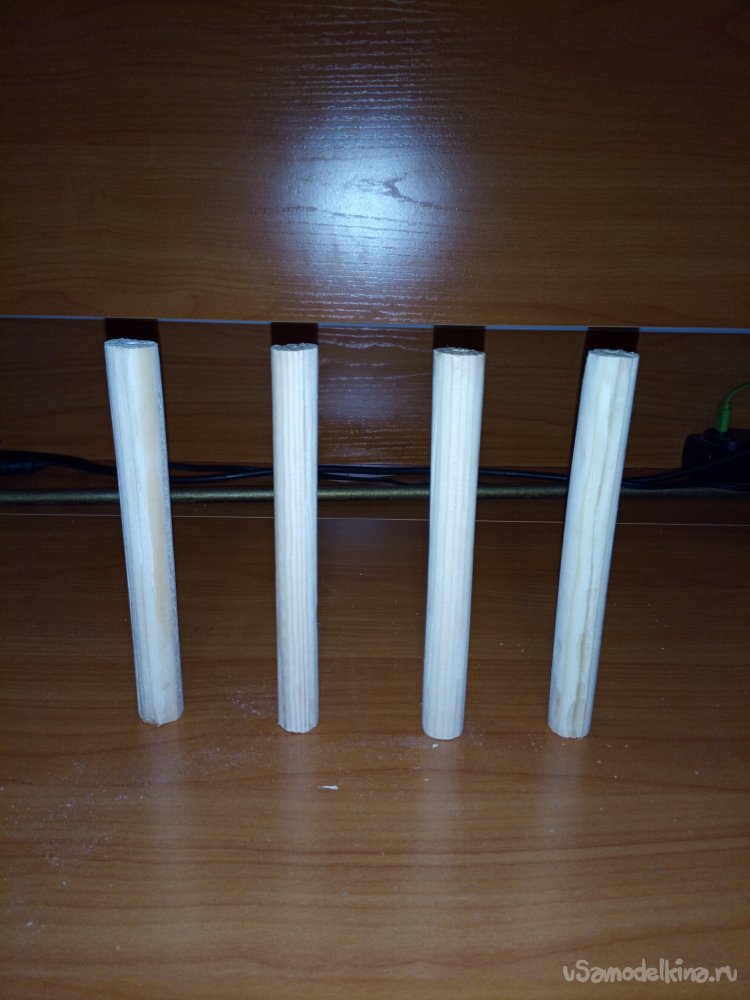

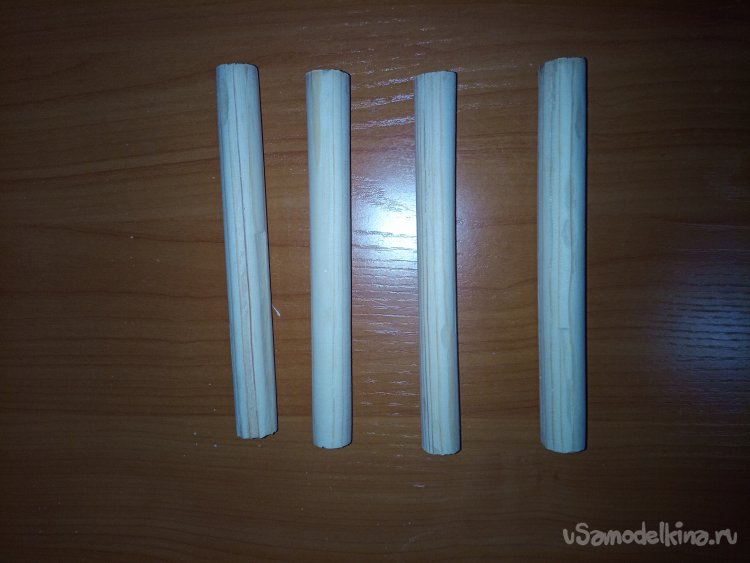

    Далее эти получившиеся бруски скругляем канцелярским ножом насколько это возможно, убирая все неровности и углы. Потом с помощью дрели доводим их до круглого состояния.


    Получились вот такие красавцы, не без изъяна конечно, но всё же.

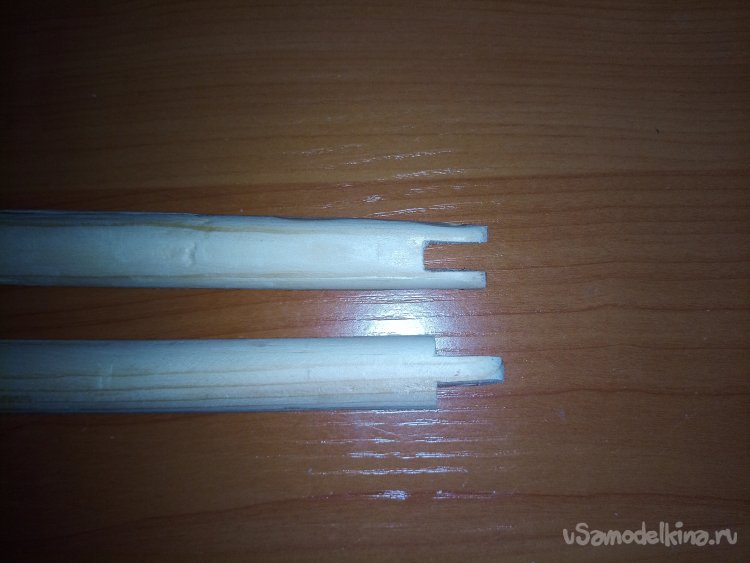

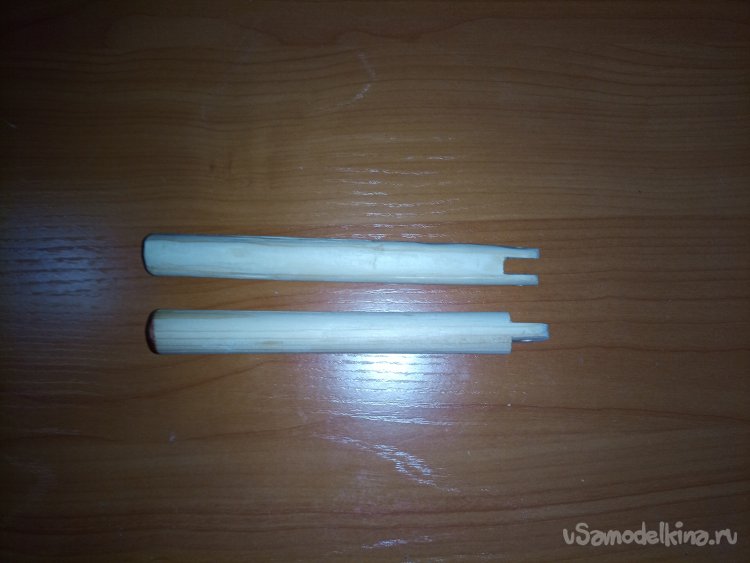

    Затем с помощью канцелярского ножа вырезаем под центральное крепление такие пазы.


    Дорабатываем напильником и наждачной бумагой.


    Сверлим сверлом 6 мм под крепление.

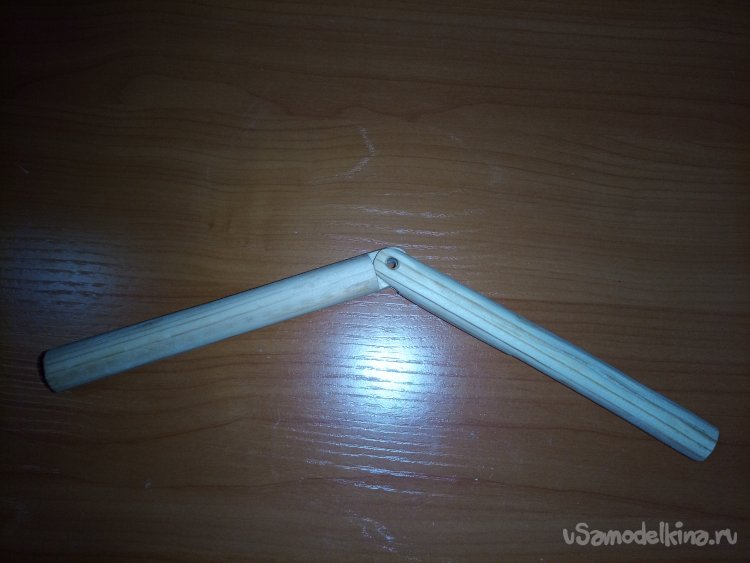

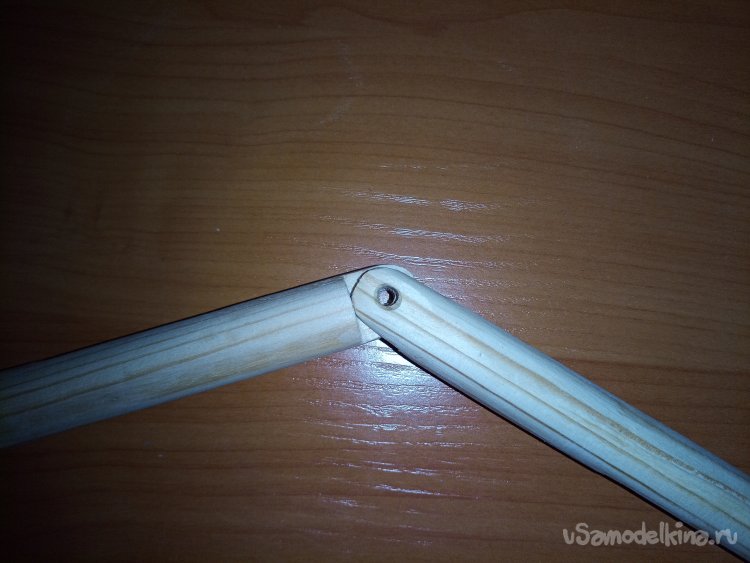

    Сверлим соосно, что бы изгиб был 90 градусов и края не мешали друг другу при изгибе руки.


    Основные детали узла "Гибкая рука" готовы.

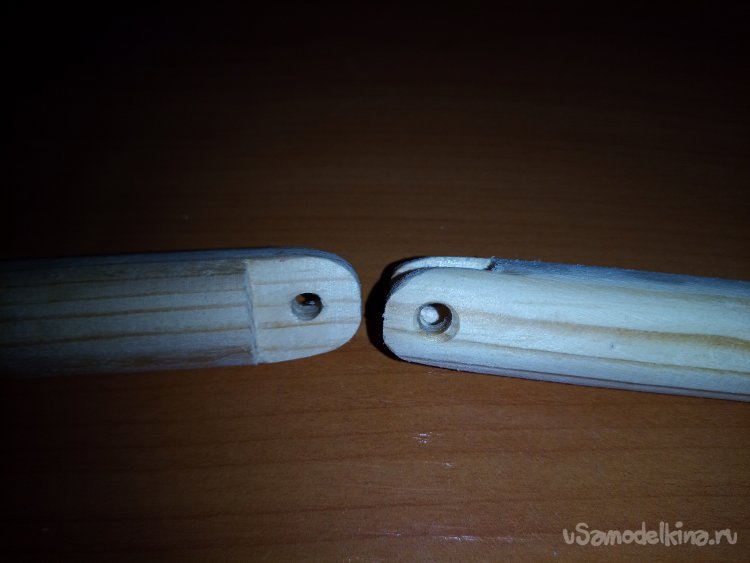

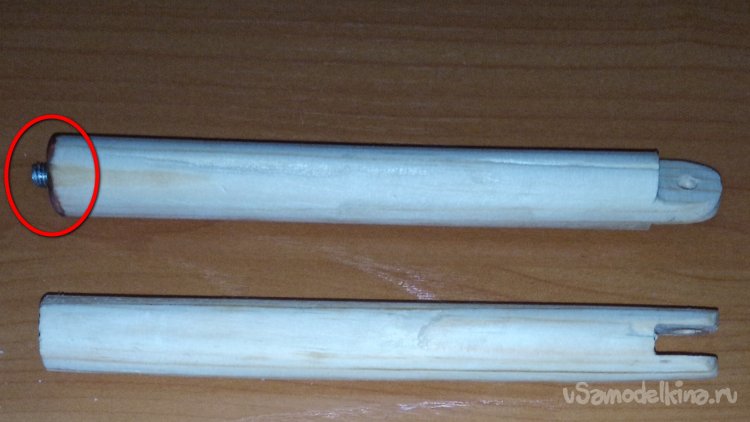

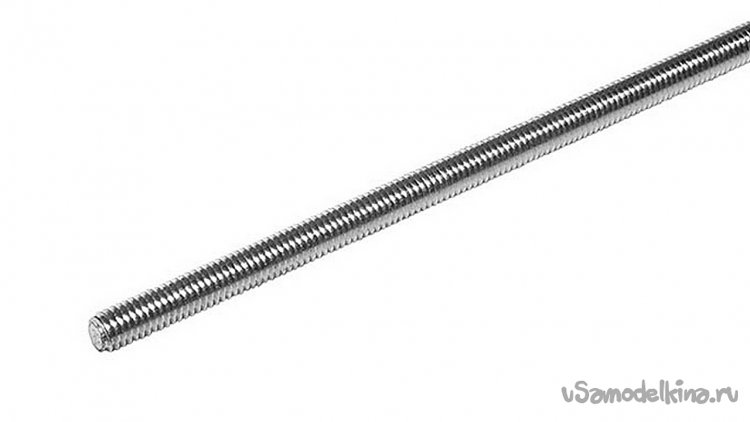

    Ну или почти готовы, в торце одной части этого узла штатива сверлим сверлом 6 мм отверстие под кусок шпильки м6, на которую будет накручиваться зажим для телефона. Шпильку вкручиваем предварительно намазав секундным клеем.


    Шаг 2: Основная часть штатива.
    Этот узел конструкции штатива будет крепиться на стену или на боковую стенку шкафа или полки с помощью одного или двух шурупов, в зависимости от места крепления. И будет иметь простую конструкцию с одной короткой направляющей.

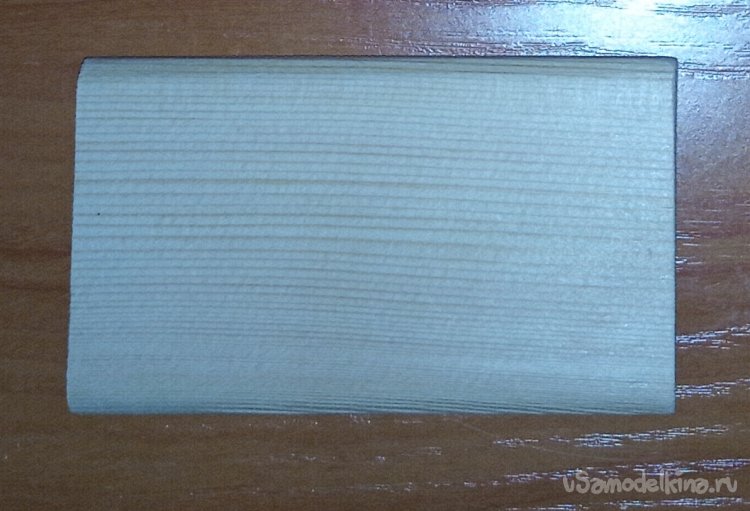

    Для данного узла нам понадобится кусок обналичника для дверных проёмов. У меня в наличии был такой 60х5 мм.
    Для начала отпилил две одинаковые части, просверлил в них перьевым сверлом 14 мм углубление под направляющий шток. Потом с помощью ножовки по металлу и канцелярского ножа сделал в торцах выемки для крепления основной части конструкции.


    Далее отпилил основную часть и кругляк - направляющий, они одного размера. Кругляк не попал в кадр, но поверьте он есть. В кругляке и во всех деталях просверлил отверстия и потаи под саморезы, для соединения всех деталей.

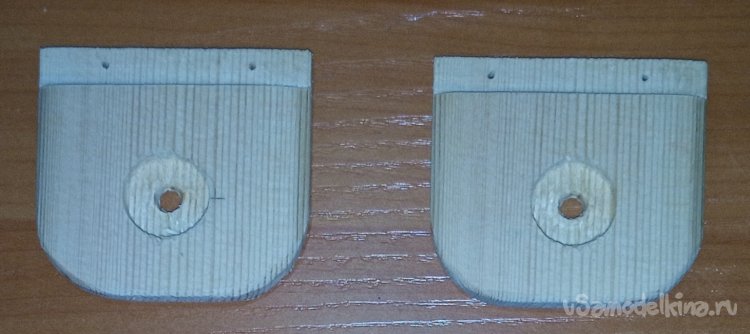

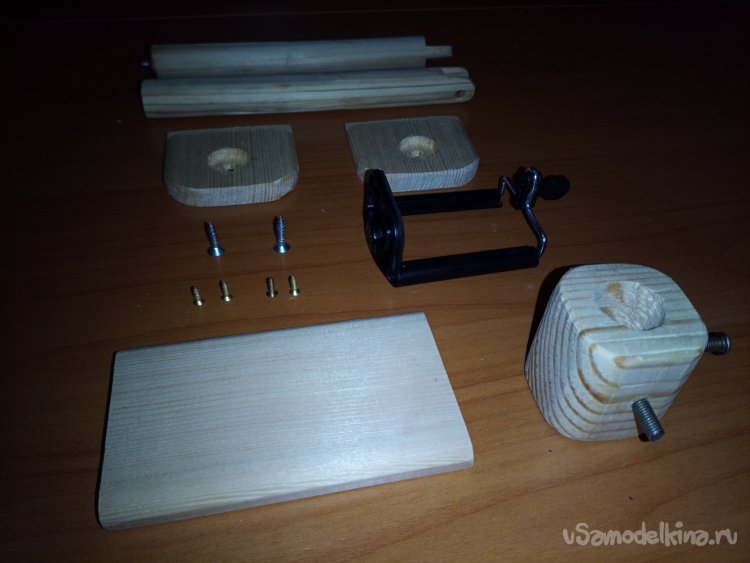

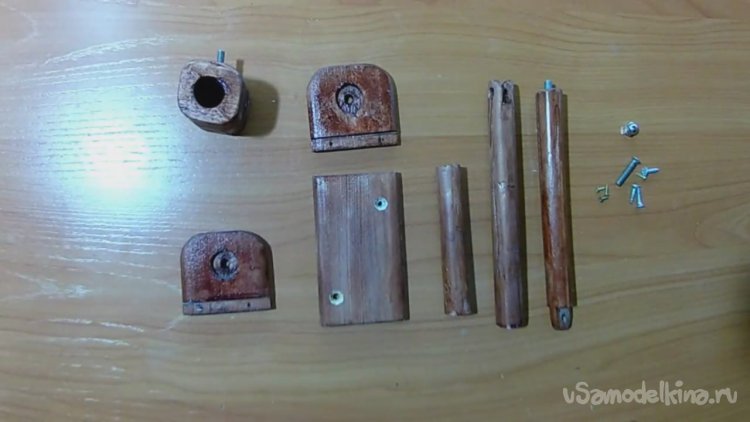

    Вот все детали готовы к сборке.


    Но я решил, что для эстетики и какой-никакой прочности надо бы все детали покрыть лаком.


    Шаг 3: Покрытие лаком, матьего.

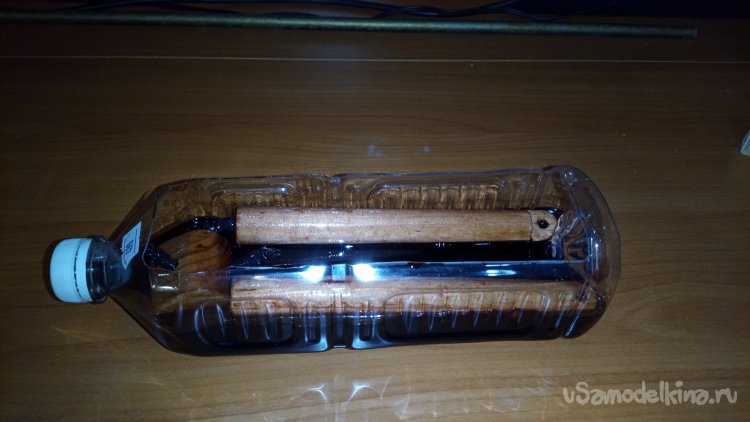

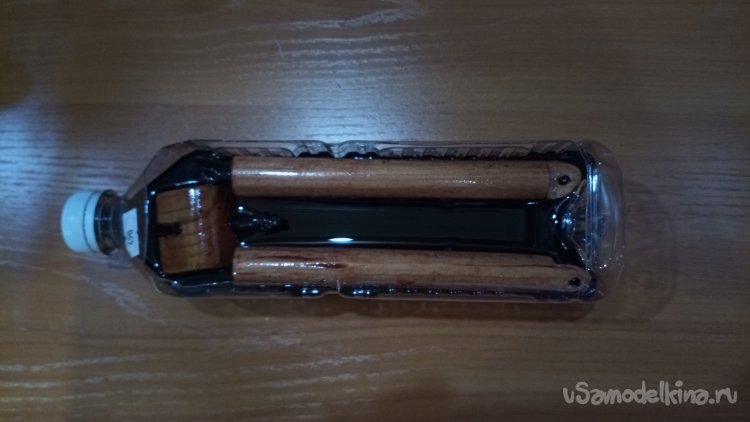

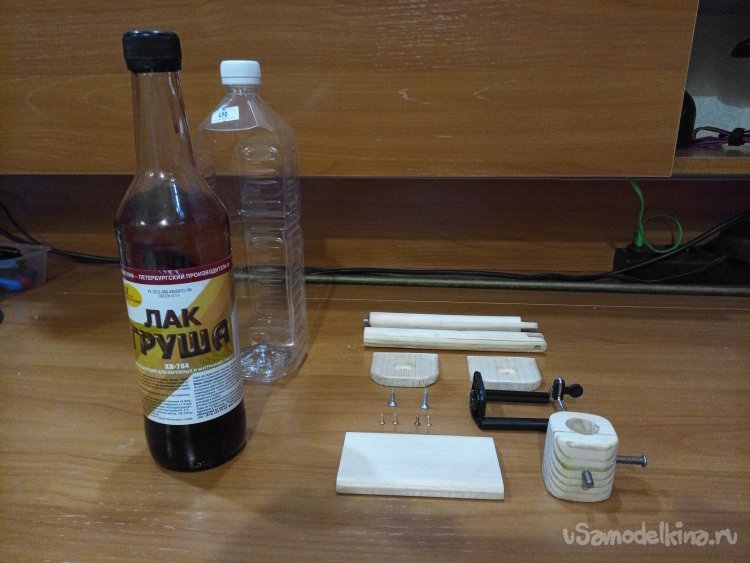

    Как показал будущий опыт лакировки - всё оказалось не так то просто. То ли лак был старым, то ли подделка китайская, в общем сколько я не пытался покрыть ровным слоем детали, которые перед тем, как покрывать лаком отшкурил основательно, у меня ни чего не получалось. В конечном итоге решил всю эту кучу деталей окунуть в этот лак и пропитать таким способом.


    В общей сложности вся эта процедура вместе с высыханием заняла два дня.


    Шаг 4: Наконец-то, сборка штатива.
    Намучившись с лакировкой изделия, просушив детали и ещё раз зашкурив мелкой наждачкой, дабы убрать мелкие огрехи, приступил наконец к сборке конструкции своего штатива.
    Так как все детали уже были подготовлены в плане отверстий под крепления, то собрать весь этот конструктор не составило труда.

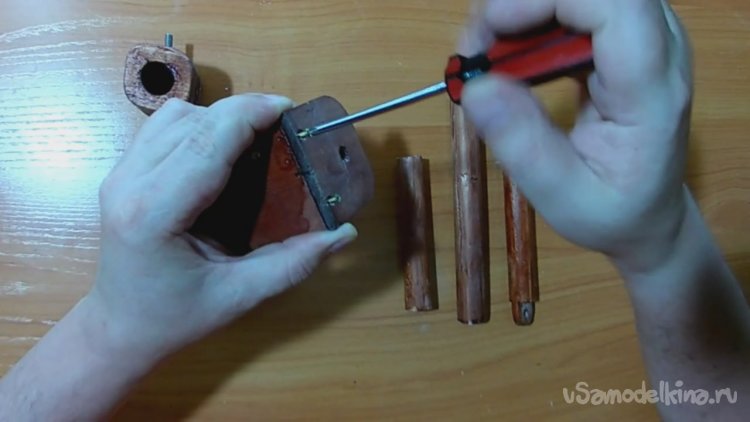

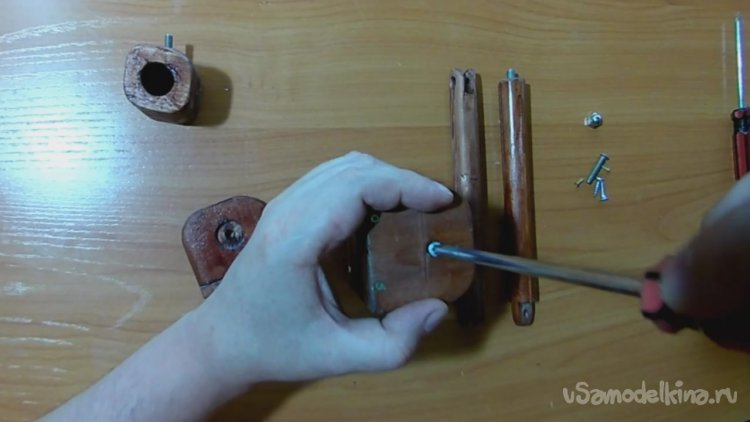

    Для начала взял верхнюю часть основы-крепления и прикрутил на два мелких самореза.


    Далее взял направляющий кругляк, который ранее не попал в кадр...


    Посадил его в углубление верхней детали.


    И вкрутил саморез в него.

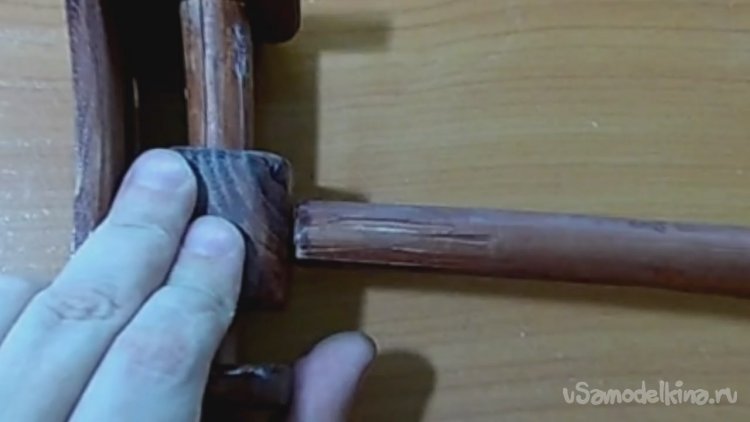

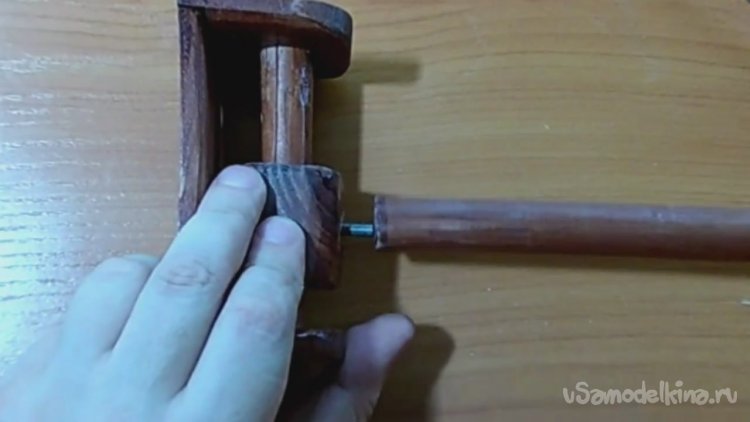

    Затем посадил на него кубик - узел на который будет крепиться "гибкая рука".


    Взял нижнюю часть основы-крепления.

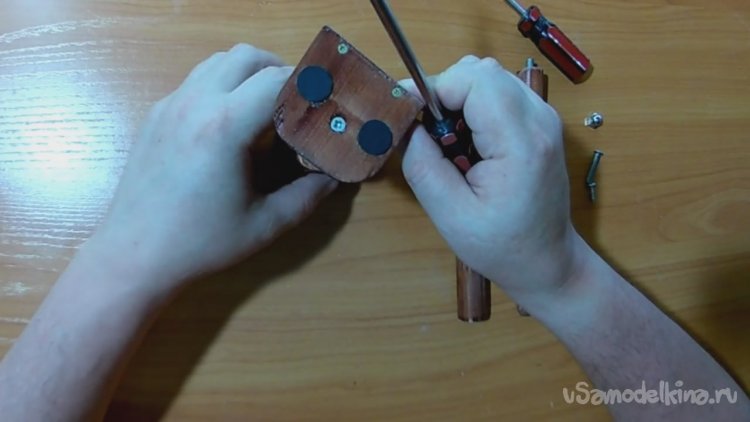

    И с помощью мелких саморезов закрепил её.

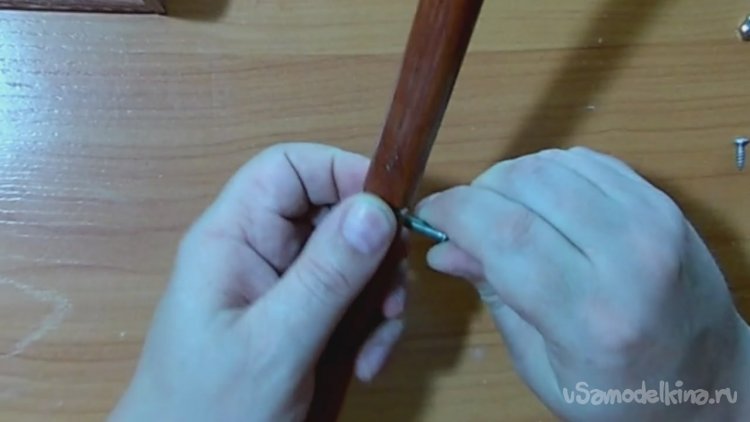

    Потом закрутил саморез в центральную направляющую ось.

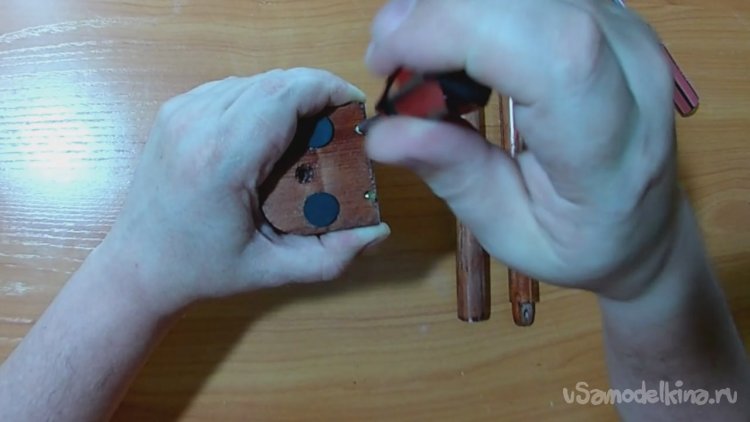

    Пару слов об этих чёрных резиновых круглых демпферах. Они нужны для устойчивости когда штатив крепится к стенке, а сама станина стоит на полке, при таком креплении с демпферами штатив можно крепить всего лишь одним шурупом.

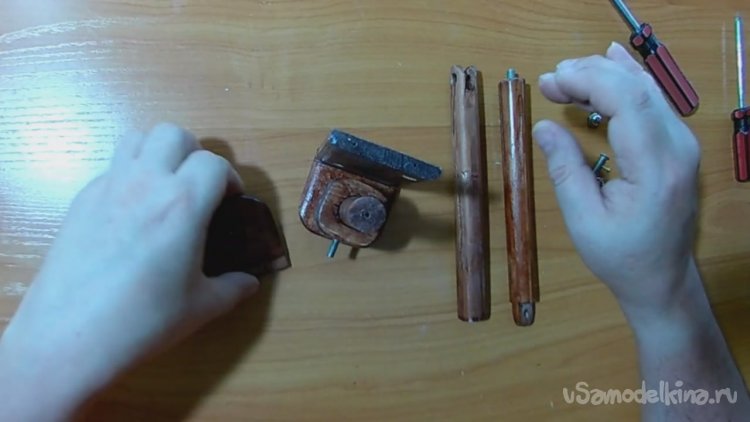

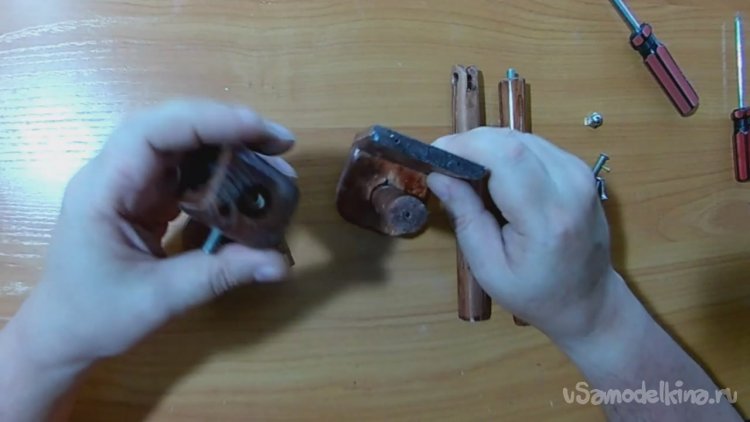

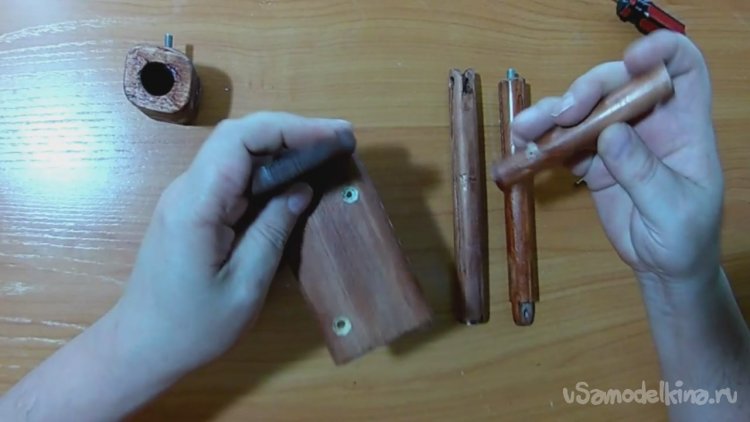

    С этим надеюсь всё ясно. Едем дальше. Берём круглые детали "гибкой руки", соединяем одну с другой.

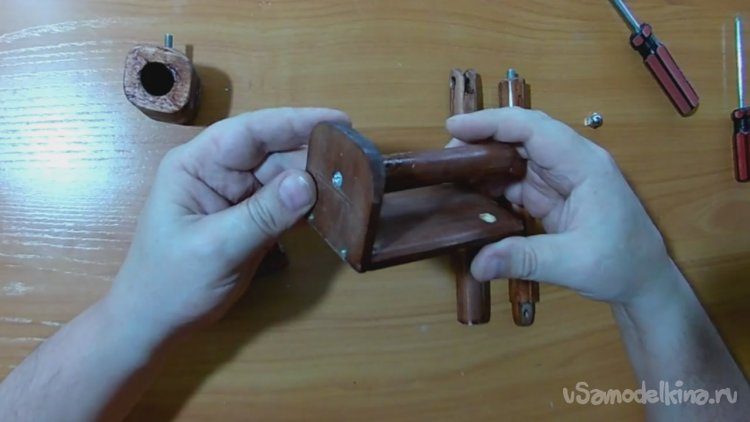

    Вставляем винт М6 в отверстия.

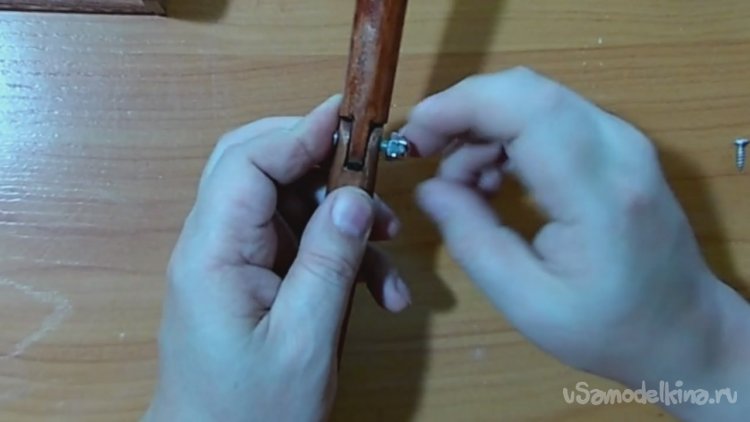

    И закручиваем колпачковую гайку М6 на винт.

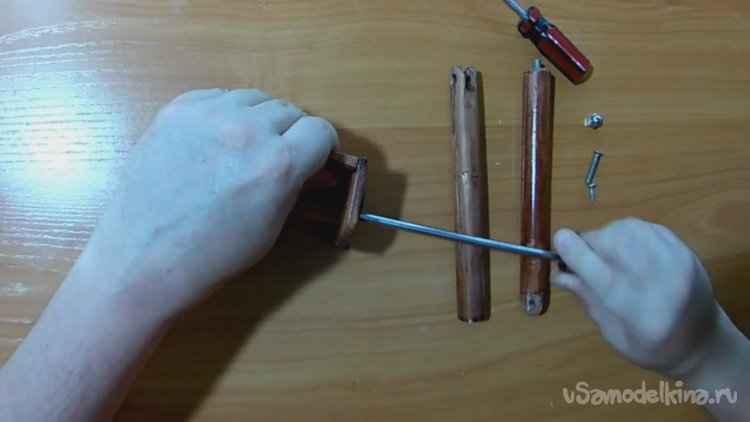

    Затягиваем без фанатизма с помощью крестовой отвёртки винт М6.

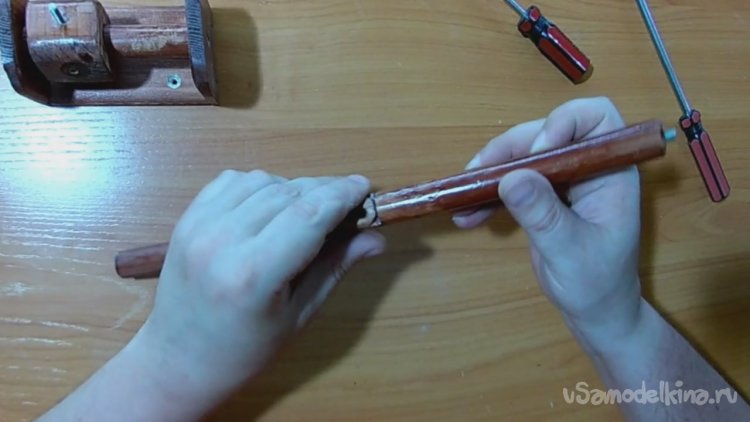

    Далее вкручиваем "гибкую руку" в подвижную часть штатива.

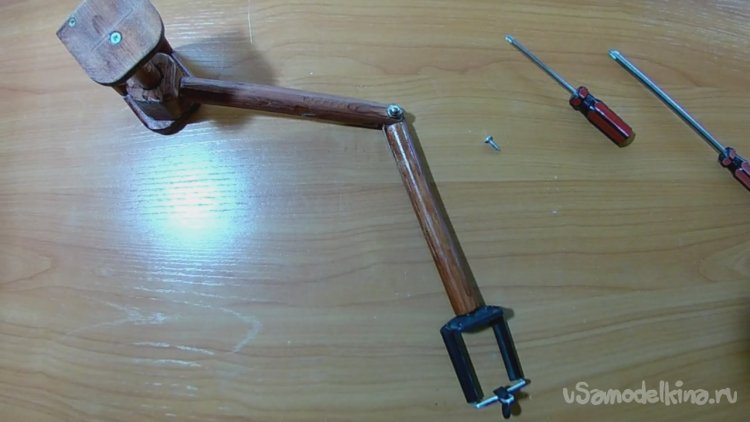

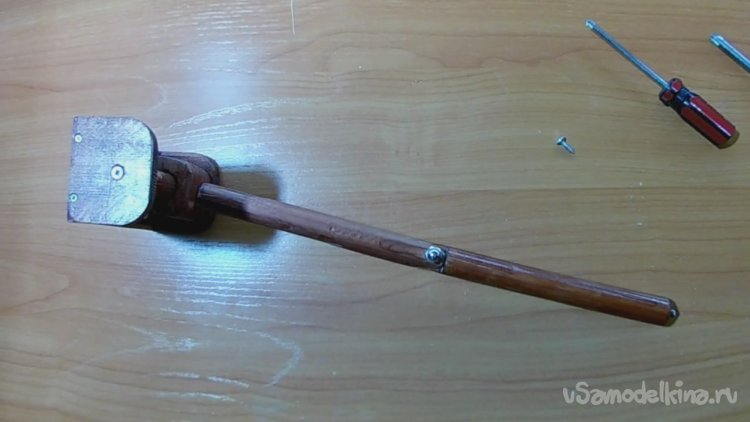

    В сборе вот так выглядит наша конструкция.


    Затем берём зажим для телефона...

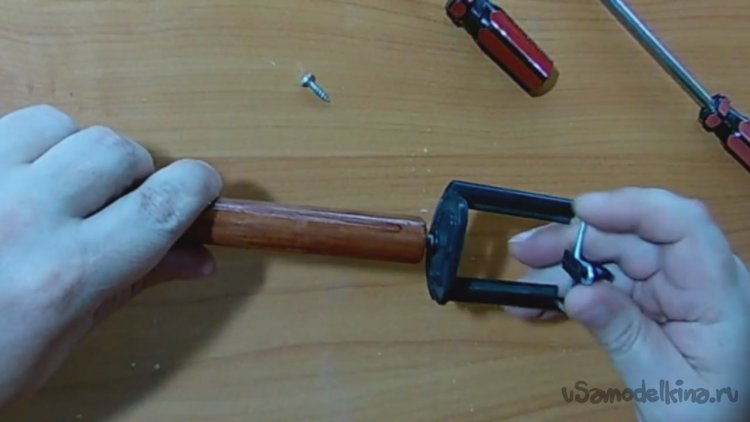

    ...и накручиваем его на резьбу с другой стороны "гибкой руки".


    Шаг 5: Установка и использование штатива.

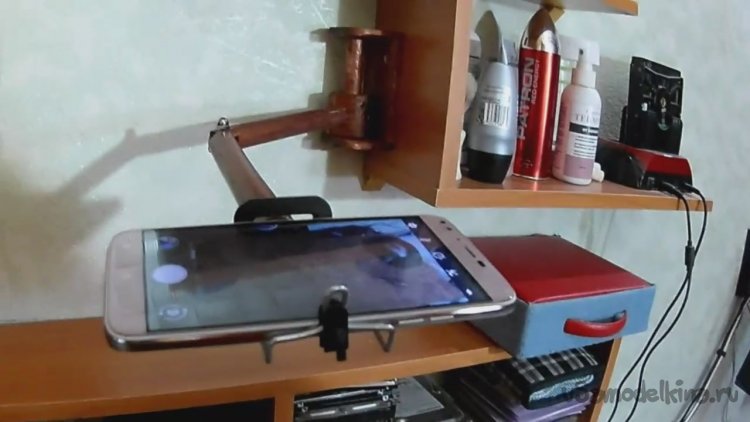

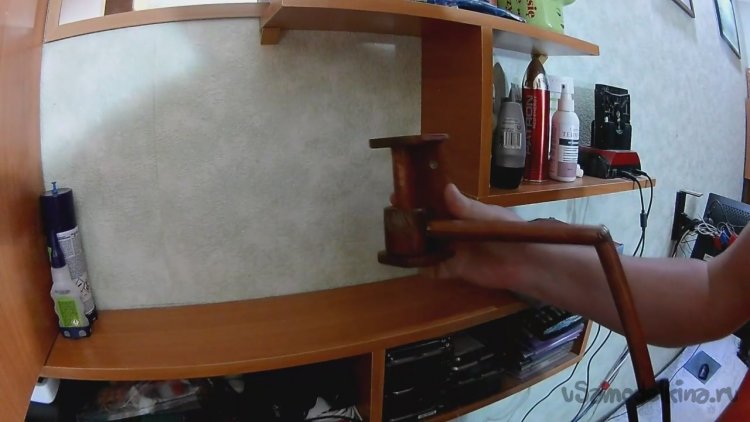

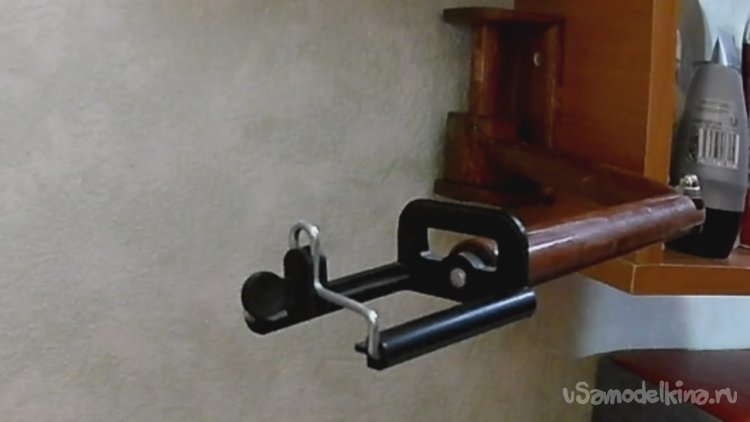

    Устанавливал штатив на боковую часть полки, что находится над вторым рабочим столом.

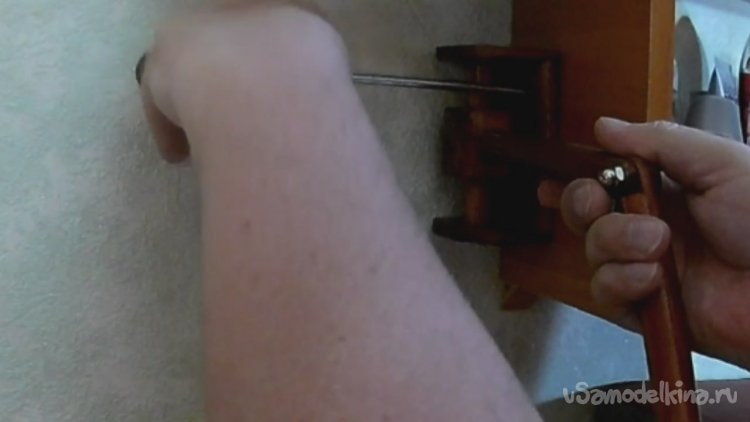

    Для крепления нужен всего один саморез.


    Закрутил саморез. Считай установил, система не хитрая.


    Взял телефон, включил на нём камеру.

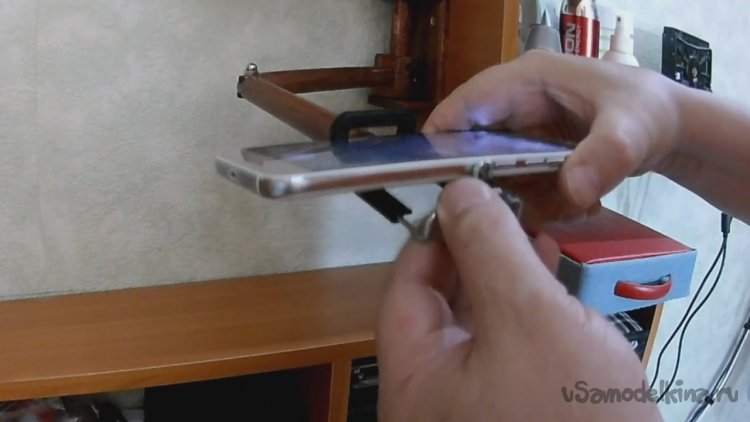

    Установил в зажим.

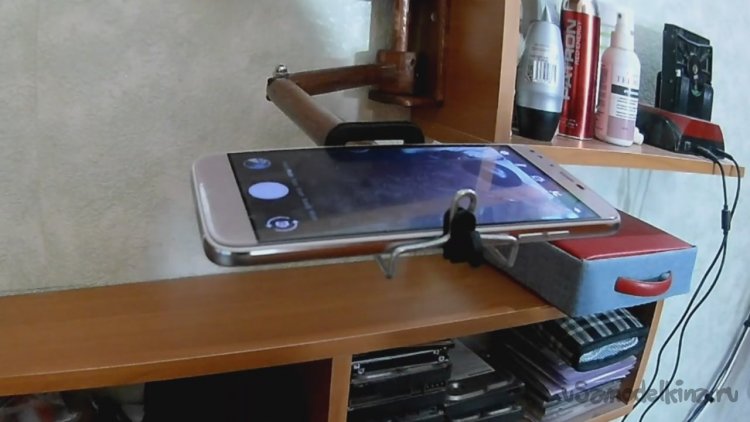

    Ну вот и всё, можно снимать видосы.

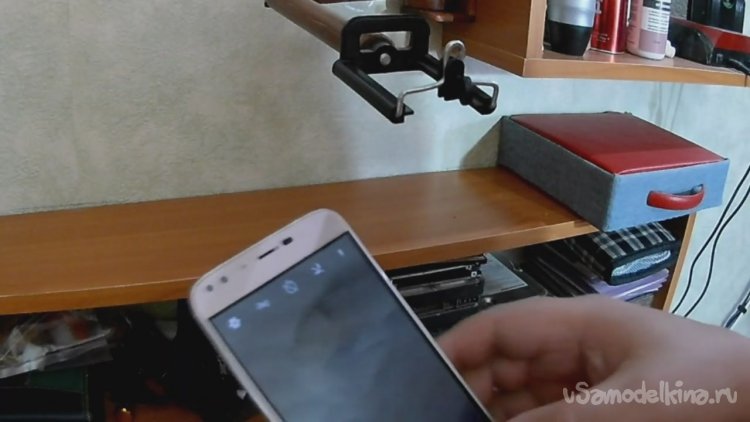

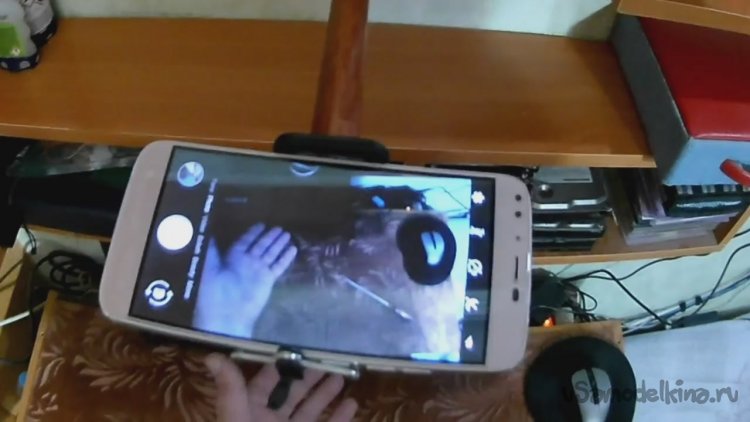

    Всё прекрасно видно, что творится на столе, что и требовалось.


    Если уж быть честным до конца, то данный штатив получился слишком узкопрофильным что ли. Он так и остался висеть на этом месте, над маленьким столом, на котором я почти ничего не снимаю. За всё время снял только два видео про замену экранов на смартфонах и всё. Остальные свои видео, как и ролик к этой статье снимал на другой штатив, который сделал из алюминиевой рамы маскитной сетки на струбцине самодельной... Впрочем это совсем другая история, о которой я расскажу в будущих статьях.
    А на этом пока всё. сем пока и побольше позитива и хорошего настроение. Миру - мир!
