Всем приветик!

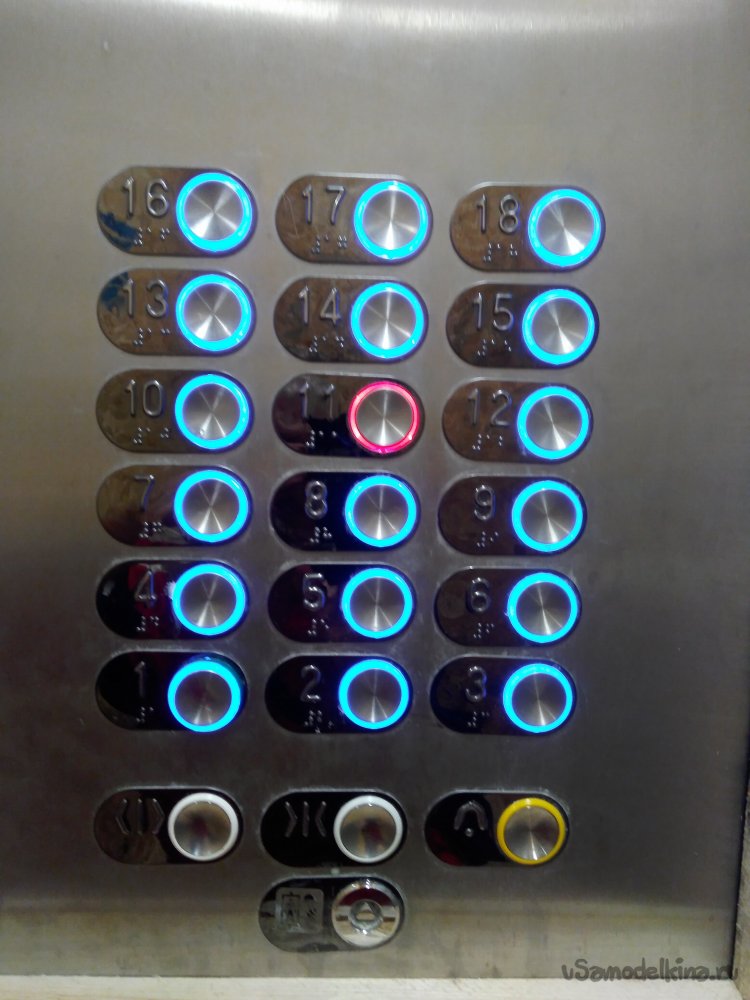

Сегодняшняя тема, пополнит запас знаний, всех тех, кому интересны мои работы по модернизации системы освещения. Во время производимых работ, в квартире нового дома, мне приходилось часто ездить в лифте. Лифт, очень дорогой, говорят американский,
но я предполагаю врут. Так вот, в этом лифте, мне очень понравились кнопки. Особенно размер,
как раз под мой палец.
И тут я решил приобрести подобные кнопки, но только влагозащищённые. Захотелось мне попробовать изготовить диммер для ванной комнаты с джакузи или сауны с бассейном. И хотя ни того, ни другого, у меня пока нет,

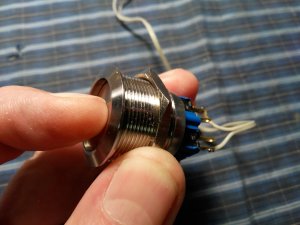

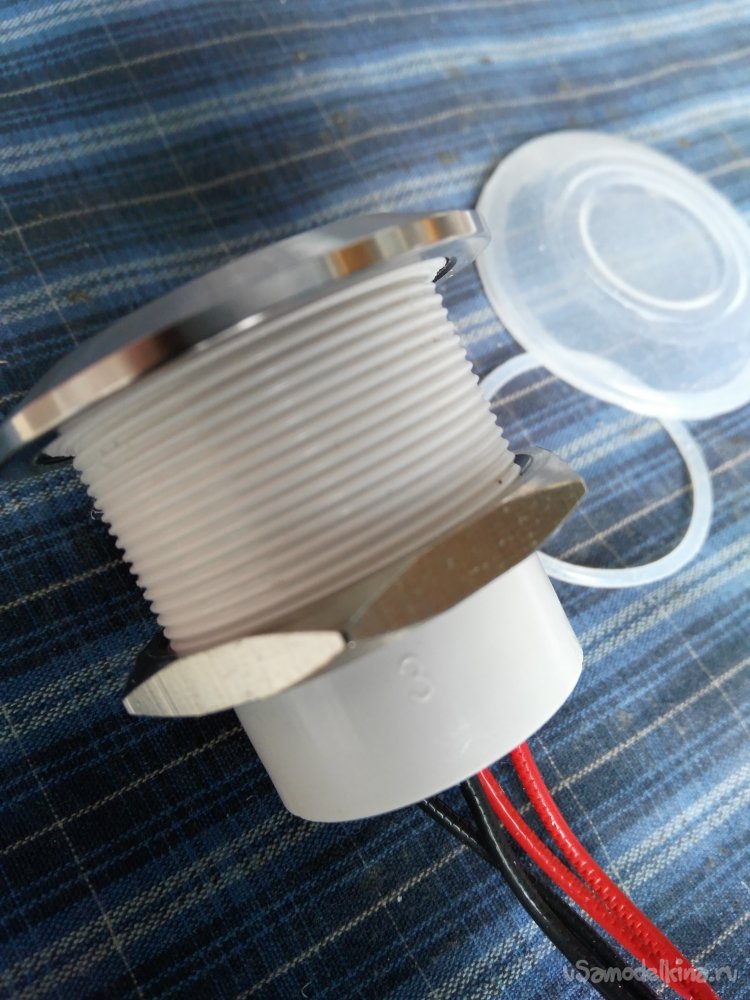

но у других-то есть. Стал искать и потратил своё драгоценное время в интернете, всё безуспешно. Скорей всего, из меня ещё тот "интернетчик". Поэтому сел в автобус и поехал на барахолку (Митинский радиорынок). Там, с большим трудом, нашёл вот такую кнопку, за 800 руб.
Что за кнопка и откуда, продавец не знал и лишь признался в том, что она лежит на его витрине, очень давно. И добавил, что где-то, в его закромах, есть ещё такие. Я попросил его поискать. Он нашёл и продал мне все, аж 7 штук. Кроме как буквы - З или цифры три, на кнопке, ничего не промаркировано.
Я предполагал, что кнопка может быть специализированной и внутри находится датчик Холла. Но ...
увы, я ошибался и после разборки, окончательно убедился. Внутри, вот такая простенькая схемка.
Радует то, что кнопка хорошо герметизирована и в принципе подходит для моей самоделки. Схема, влагостойкого диммера, разработана с учётом использования принципа сенсорного диммера. Но есть очень важные дополнения, которые повышают эффективность всем монтируемым диммерам. Изменена схема подключения, с двух проводной, на трёх проводную. Вот так
По сути, я просто разделил питание схемы диммера, от нагрузки. Таким образом уменьшился ток в нагрузке и улучшилась стабилизация напряжений питания диммера. Распаиваю схему для проверки. Платы использую от сенсорного диммера.
Подготавливаю лицевую панель от обычного выключателя. Так как отверстие, приличного диаметра, плоскогубцами довожу до нормы.
Крепление металлического каркаса, с вставленной в панель кнопкой, остаётся прежним. А этажерка из двух плат, покрывается тремя слоями лака и в окончательном варианте, подсоединяется и укладывается в глубоком пластмассовом стакане подрозетника.
Решил использовать корпус выключателя фирмы VIKO. У него более плоская поверхность лицевой панели.
Алгоритм работы влагостойкого, (кнопочного) диммера, такой же как и у сенсорного. Он описан в более ранних моих публикациях. В этом варианте схемы, дополнена слабая подсветка кнопки и яркая подсветка в режиме когда диммер включен.

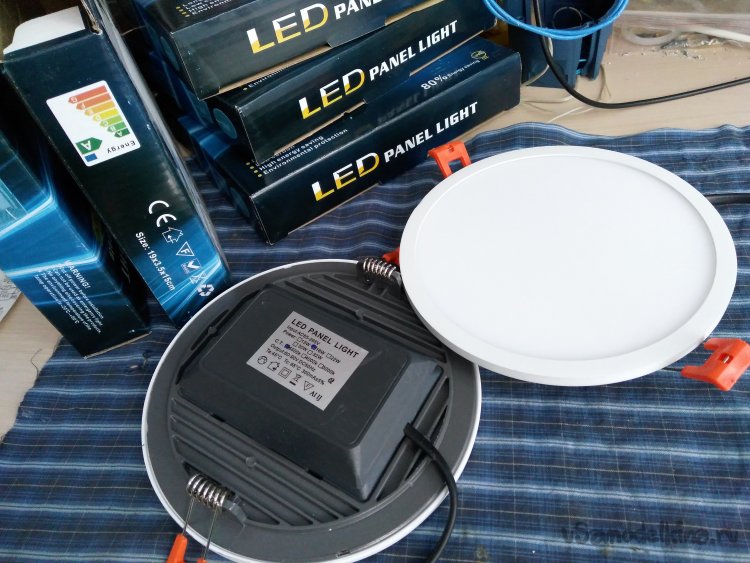

Для освещения ванной комнаты, используются влагостойкие светильники. Я купил вот такие, за 800 рублей каждый.
Конструкция хорошая. Металлический корпус. Резьбовое соединение фланца с корпусом. Равномерный поток света по всей поверхности. Ну и конечно возможность модернизации, под осветительную систему "Сверх". Поэтому, сразу демонтирую схему драйвера.

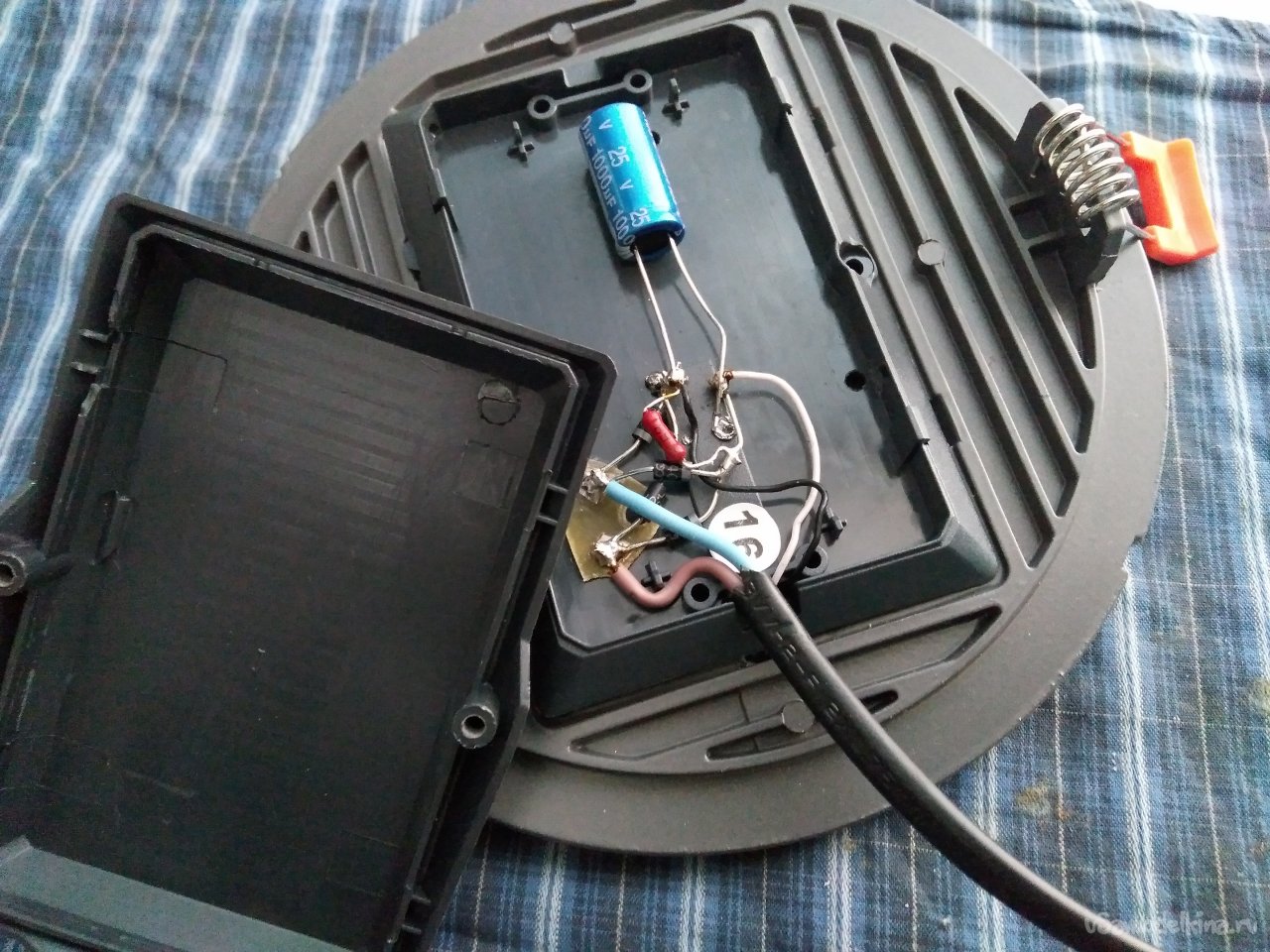

А вместо драйвера, впаиваю диодный мост, электролитический конденсатор и резистор.
По всей окружности светильника, приклеена лента с 60-ю яркими светодиодами. Каждый светодиод, на номинальное напряжение 3 Вольта. Соединение последовательное, секционное. В каждой секции, четыре параллельно включённых светодиода.
Изменяю схему включения светодиодов, согласно эскизу.
Получилось вот так.
Полностью собираю светильник и проверяю его на функционирование. Ровный свет, по всей поверхности, достигается особенностью конструкции и не ослепляет глаз.
Такое свечение, позволяет монтировать светильники на стене, рядом с джакузи.
и создавать приятную атмосферу.
Ну а диммер, теперь можно монтировать внутри ванной комнаты с джакузи, или сауны.
Но эти прелести, не для моего кармана и поэтому эконом класс - мой и лишь в таком варианте.
