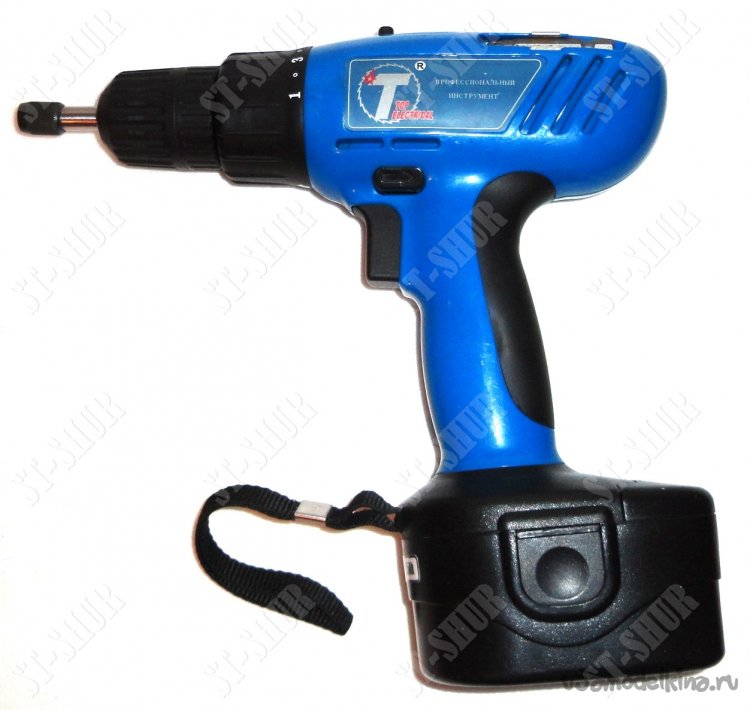

Всем доброго времени суток. Предлагаю вашему вниманию свой вариант перевода шуруповерта «Top Electrical» модель TOP-1202G на Li-ion технологию и конструкцию простого, но при этом достаточно удобного переходника к ЗУ (с типоразмером под АКБ «Bosch») для подключения Li-ion аккумуляторов различных конструкций.
Идея была «оживить» шуруповерт китайского производства с «мертвыми» аккумуляторами, а заодно повысить универсальность использования ранее изготовленного ЗУ (данное ЗУ подробно описано в уже опубликованной СТАТЬЕ). Т.е. повысить удобство подключения к АКБ в различных конструктивных исполнениях. При этом обойтись без дополнительных материальных затрат, а использовать имеющиеся в наличии детали. Ну и конечно обойтись минимальными трудозатратами. Т.к. перевод аккумуляторного электроинструмента на Li-ion технологию с помощью китайских плат многократно освещен во множестве статей, то решил уделить основное внимание конструктивным особенностям.
В данной конструкции использовано:
- Детали корпуса от китайского зарядного устройства HLB76-G180130.
- Корпус от китайского аккумулятора 14,4V.
- Корпус от аккумулятора стандарта «Bosch».
- Китайская плата BMS 4S 40A с балансировкой.
- Li-ion аккумуляторы «Samsung» INR18650-15Q 3,6V 1,5Ah.
- Пластиковые держатели для аккумуляторов типоразмера 18650.
- Винтовая клеммная колодка.
- Обрезки пластика.
- Обрезок круглого деревянного профиля.
- Суперклей.
- Изолента.
- Шурупы 3мм.
Из инструментов использовалось:
- Дрель.
- МФИ «Dremel».
- Паяльник.
- Отвертки, кусачки и т.д.
Изготовление АКБ.

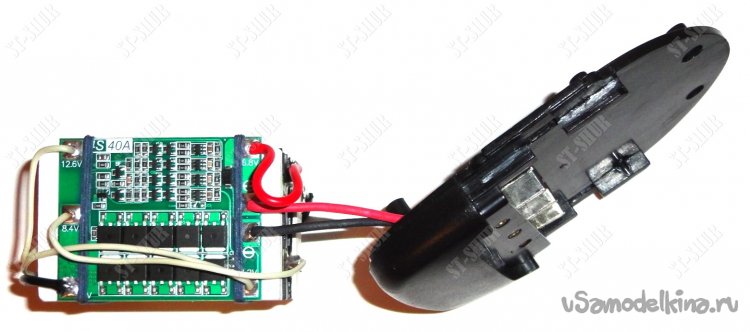

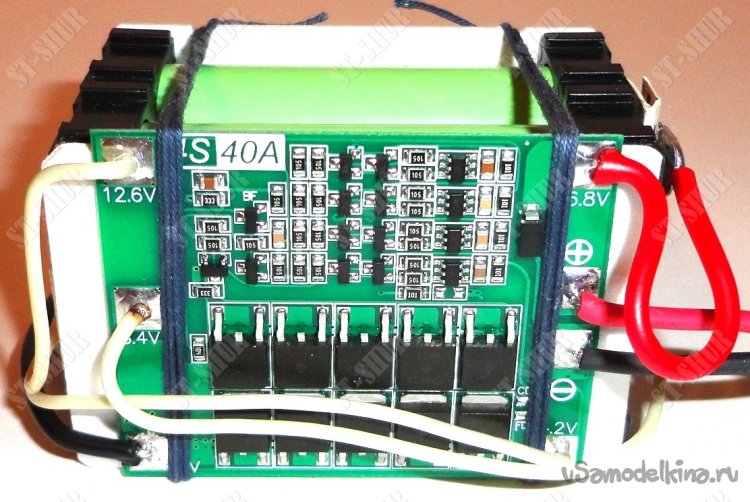

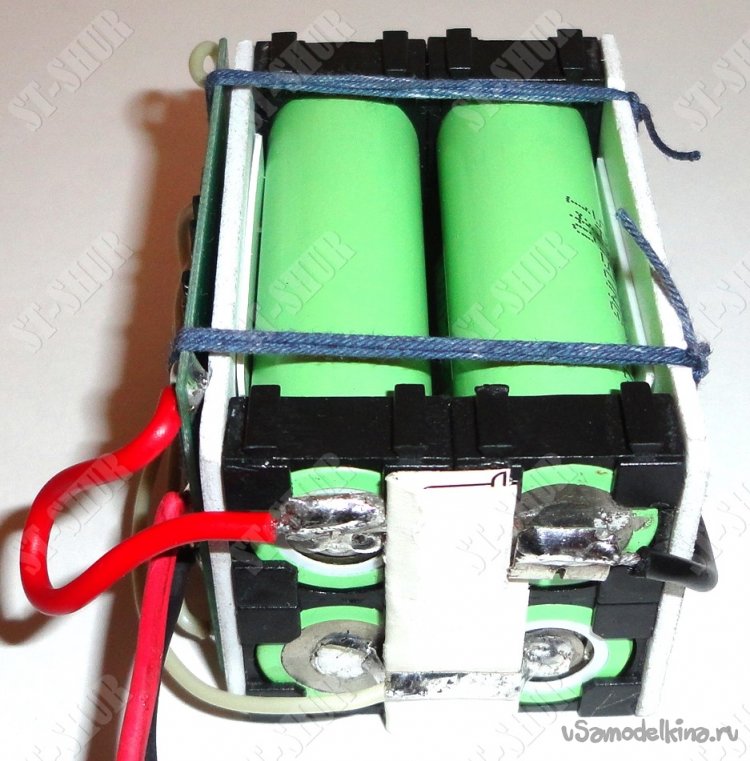

Корпуса китайских АКБ оказались очень удобными для получившейся Li-ion сборки. К сожалению точечной сварки, у меня пока нет. Поэтому сборку Li-ion батареи пришлось осуществлять с помощью пайки. Так же были использованы пластиковые держатели для аккумуляторов, комплекты которых между собой склеены с помощью обрезков пластика. Плата BMS была зафиксирована с помощью достаточно прочной нити. Батарея собрана по схеме 4S1P с балансировкой.

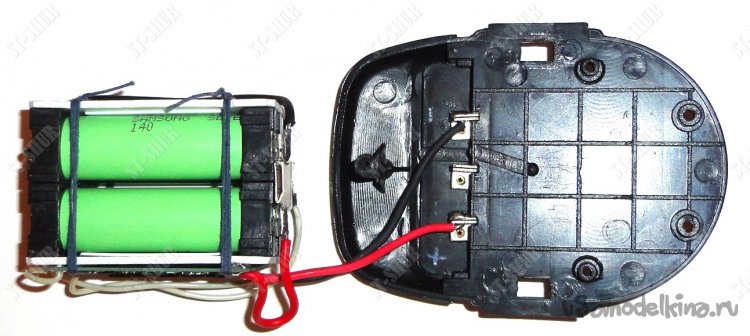

Аккумуляторная сборка без проблем размещается в корпусе АКБ. По этому, каких либо доработок корпуса не потребовалось.

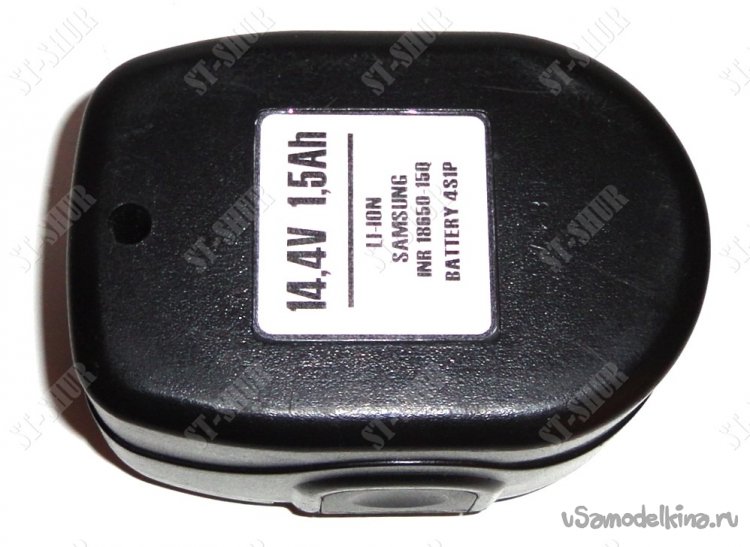

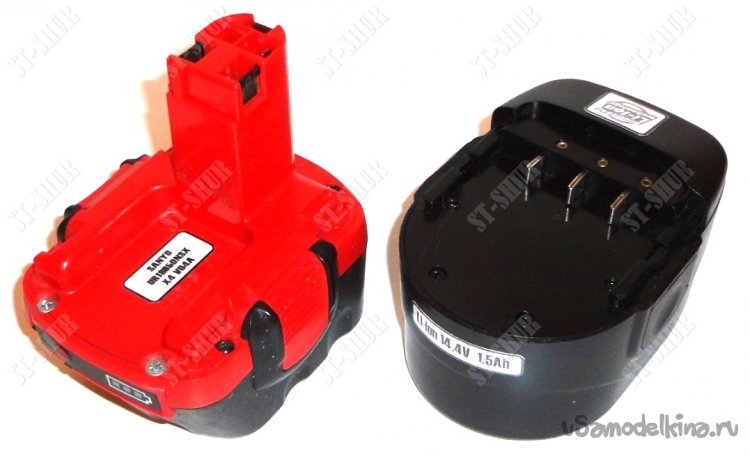

Для удобства эксплуатации (чтоб не возникало случайной путаницы с АКБ) на корпус АКБ были нанесены информационные наклейки.
Изготовление переходника для ЗУ.
Поскольку описанное в ранее опубликованной статье ЗУ до сих пор прекрасно работает и имеет приличный (по моему мнению) диапазон регулировок, то для повышения удобства его использования с АКБ, имеющими различное расположение контактных групп, решил сделать своеобразный универсальный переходник (адаптер).

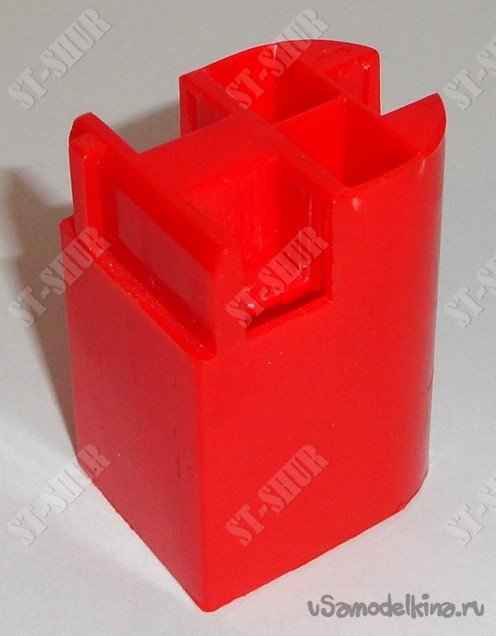

Переходник был изготовлен из частей корпуса стандартной АКБ «Bosch» (точнее ее аналога).

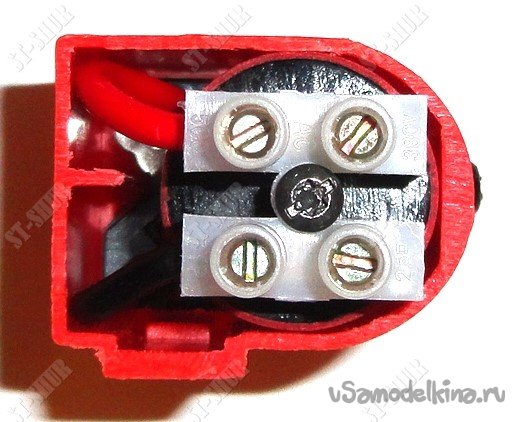

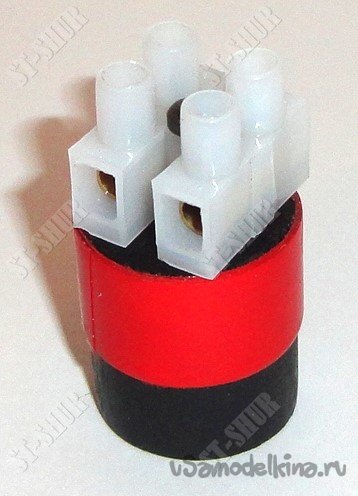

Упор для контактной группы был изготовлен из круглого деревянного профиля диаметром 22,5мм и длинной 26мм (окрашен лаком ХВ-784). Сверху на упоре шурупом диаметром 3мм закреплена винтовая клеммная колодка.

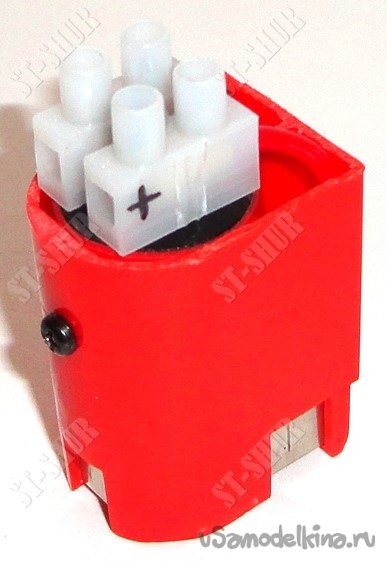

При сборке переходника, упор контактной группы достаточно надежно фиксируется в корпусе шурупом диаметром 3мм.
Таким образом, получился достаточно удобный переходник для различных вариантов подключений. Так же он повышает удобство регулировки ЗУ (в случае необходимости).

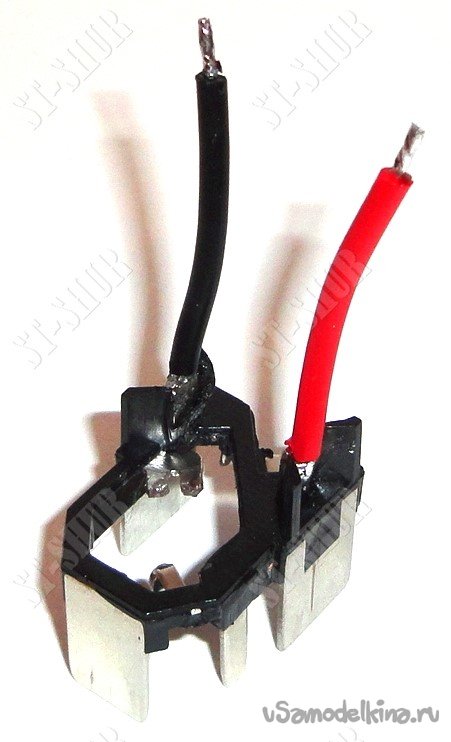

Для подключения (вышеописанной) АКБ используется контактная группа от корпуса родного китайского ЗУ шуруповерта.

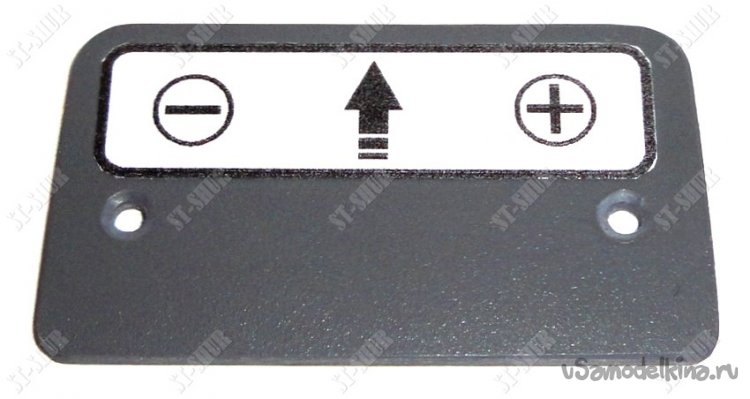

Для исключения возможности случайного неправильного подключения контактной группы к АКБ для нее была изготовлена пластиковая крышка (т.е. своеобразная защита от «дурака» и «алкоголизма»).

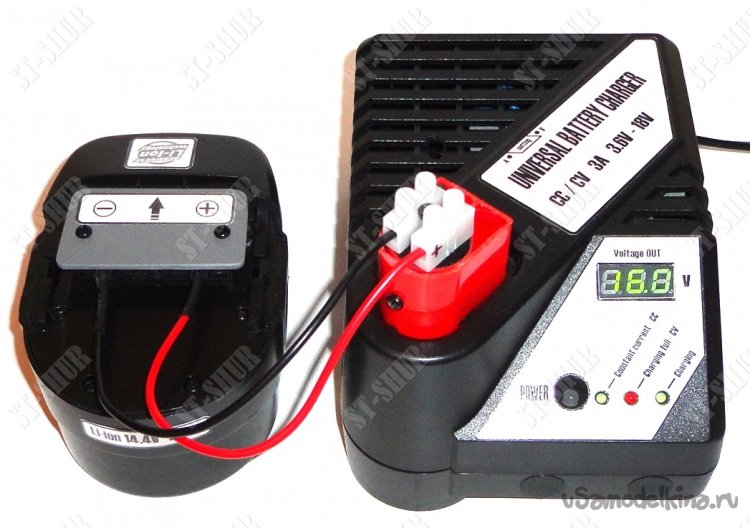

В результате для перехода контактной группы со стандарта «Bosch» на китайскую АКБ собирается удобный переходник.

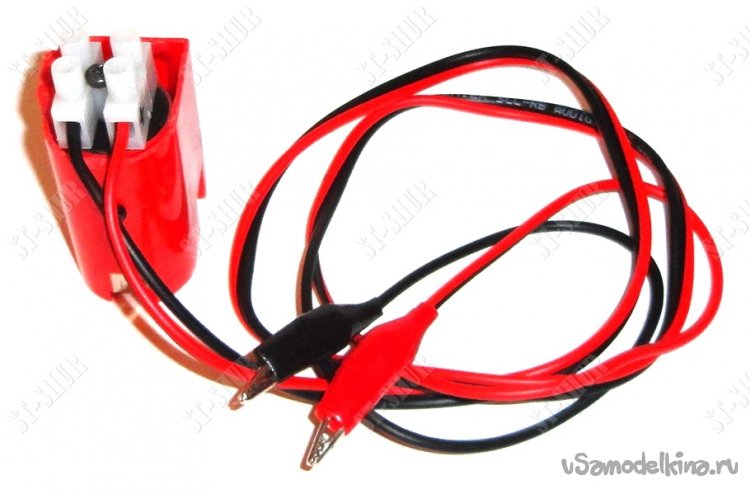

Для подключения других вариантов АКБ можно использовать популярный вариант с «крокодилами».
Т.к. на ЗУ (при отключенной сети) можно наблюдать уровень напряжения АКБ, то индикатор заряда на корпусе АКБ (по крайней мере, пока) устанавливать не стал.
Таким образом, на данный момент, ранее изготовленное ЗУ очень удобно использовать с переделанными под Li-ion технологию АКБ, имеющимися в наличии. А с использованием «крокодилов» и другими конструкциями контактных групп аккумуляторов.
Шуруповерт (хоть и китайский) пока работает очень даже хорошо. К тому же он имеет возможность разворота АКБ, однако мне эта его функция пока ни разу не потребовалась.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Сентябрь 2022г.
Станислав Шурупкин.
