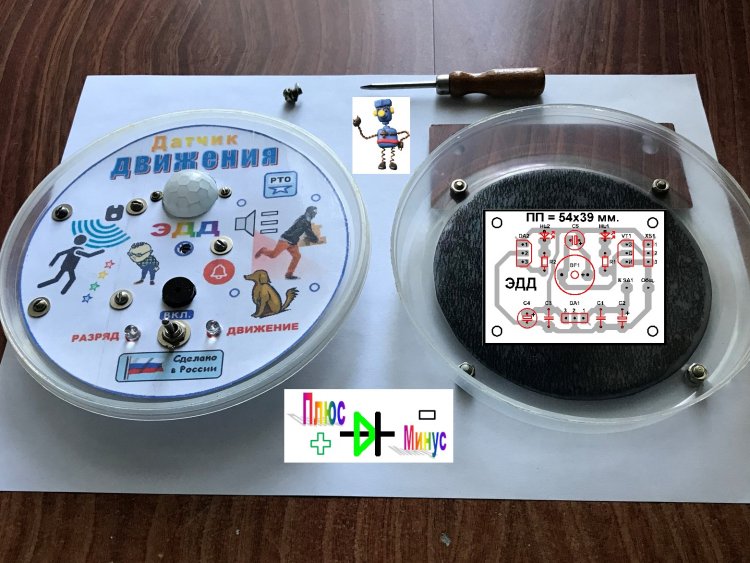

Элементарный датчик движения (далее просто ЭДД) является устройством, предназначенным для работы в качестве охранно- предупреждающего устройства. Первоначально задумывался как «НИР» по ознакомлению с принципом работы модуля ДД (Датчика движения) HC-SR501 PIR MOTION DETECTOR, но затем «реорганизовался» в самостоятельное функционально законченное изделие. Купить эти модули – ДД можно (сразу 5 штук) за 279,03 рублей на Али Экспресс (Плюс доставка 62,66 рублей.).
Также есть предложения купить 1 штуку за 42,00 руб. с доставкой 22.10 2022 года в городе Москва за 46,13 руб. Причём цены зачастую периодически понижаются.
Отличительная особенность ЭДД заключается в минимальном количестве применённых дополнительных деталей.
Вторая отличительная особенность ЭДД - в применении оригинального корпуса – пластиковой банки от рыбных пресервов объёмом 250 мл.
Основной недостаток устройства заключается в применении корпуса, обладающего некоторой подвижностью, возникающей при открывании крышки корпуса. Открывать и закрывать крышку следует осторожно, не торопясь во избежание повреждения внутренностей устройства. Автору после трёх экспериментально резких (с изгибом) открываний крышки всё же не удалось что-либо сломать. Этому в частности способствует и мягкое, через ПХВ трубочки-амортизаторы, крепление печатной платы модуля ДД.
Зато корпус - банка ЭДД совсем не дорога, а схема ЭДД легко доступна для повторения даже начинающими радиолюбителями.
Сокращения, применённые в статье ЭДД
PIR - пироэлектрический инфракрасный.
ДД – датчик движения.
ИМС – интегральная микросхема.
ИРА – индикатор разряда аккумулятора.
ПП – печатная плата.
ЭДД - элементарный датчик движения (название статьи).
Состав ЭДД
ЭДД состоит из:
- функционально законченного модуля HC-SR501 PIR MOTION DETECTOR с напряжением питания от +5 до +20 Вольт. Модуль выполнен на плате с маркировкой «RCWL-0507»;
- токового ключа, выполненного на полевом транзисторе VT1;
- стоковой нагрузки транзистора VT1, состоящей из зуммера BF1; красного мигающего светодиода HL1 ARL-5013URC-B с токоограничительным резистором R1; оксидного конденсатора С5, делающего работу активного (имеющего встроенный генератор) зуммера BF1 более стабильной;
- резистора R1, задающего токовый режим красного мигающего светодиода HL1;
- индикатора разряда аккумулятора GB1, собранного на ИМС (интегральной микросхеме) КР1171СП47 и индикаторной цепи HL2 R2;
- интегрального стабилизатора DA1 типа 1158ЕН5А с малым (0,1 … 0,6 Вольт) проходным напряжением;
- керамических конденсаторов С1 и С3 «обвязки» стабилизатора DA1;
- оксидных конденсаторов С2 и С4 фильтра постоянного тока;
- тумблера SA1 «Вкл.» включения питания;
- литиевого аккумулятора FinePower KT-3113 (Заявлено: 9В; 0,1А; 500 мА/ч), производства КНР.
Кроме радиодеталей, для изготовления ЭДД потребуются:
1). Полиэтиленовая банка от рыбных пресервов объёмом 250 мл;
2). Кусочек листовой дюрали 110 х 50 мм толщиной 0,5 … 1 мм. для изготовления планки навесных ушек;
3). Декоративная самоклеящаяся плёнка «под дерево» или с другой текстурой. Прямоугольный отрезок 210 х 110 мм. на разрезание.
4). Лист глянцевой фотобумаги формата А4 для распечатывания фальшпанели. Но можно обойтись простой бумагой типа «Снегурочка», если (после распечатывания) фальшпанель «заламинировать» тремя полосками (с накладкой полоски на полоску) скотча, имеющего ширину 50 мм.
5). Крепёжные изделия (винты или болты с комплектом шайб, шайб пружинных и гаек).
А). Винты латунные с полукруглой головкой М4х6 – 1 шт.; М4х16 – 1 штука. Болты декоративные М4х6, выполняющие функции задних «ножек» - 4 штуки.
Б). Винты М3х6 – 5 штук (4 штуки для крепления платы и 1 штука для скобы - держателя аккумулятора).
В). Винты М2х10 – 2 штуки с 2 гайкам (для крепления платы модуля HC-SR501 PIR).
Г). Шайба самодельная уширенная М4 с D=40 мм. и толщиной 0,5 … 1 мм (или меньшего диаметра D).
Крепёжные изделия (винты, шайбы, пружинные шайбы, гайки) могут быть из латуни или стали. Подробнее о применении крепежа смотрите на рисунке 19 и в тексте под этим рисунком.
Технические характеристики модуля HC- SR501 PIR
- Напряжение питания: 4,8 … 20 Вольт
- Логические уровни выходного сигнала: +3,3 В / низкий 0 В (ТТЛ)
- Время задержки: 0,5 … 200 с (регулируемая)
- Время блокировки: 2,5 с
- Угол работы: < 100 градусов
- Рабочая температура: от -15°С до + 70°C
- Определение объектов: 23 мм
- Габаритные размеры модуля: 32,5 мм x 24,5 мм x 24 мм
ИК-датчик движения HC-SR501 можно использовать в различной охранной сигнализации, автоматизированных системах освещения и звукового оповещения.
Принцип работы ИК-датчика движения HC-SR501
Любой человек, животное, нагретое тело излучает тепловую энергию. Это излучение, невидимое человеческому глазу, происходит в инфракрасном спектре. Измерение этой энергии, не то же самое, что измерение температуры. Температура зависит от теплопроводности. Поэтому человек, входящий в комнату, не может мгновенно изменить температуру в помещении. Однако постоянно анализирующий («ищущий») PIR (пироэлектрический) датчик через некоторое время фиксирует изменение и изменяет выходной сигнал.
Принцип работы ИК-Fдатчика движения HC-SR501 прост. При включении, датчик настраивается на «Нормальное» (статически установившееся) инфракрасное излучение в пределах своей зоны обнаружения. Затем датчик ищет изменения. Например, человек прошел или переместился в пределах контролируемой зоны. Для определения ИК-излучения детектор использует пироэлектрический датчик. Это устройство, которое генерирует электрический ток в ответ на прием ИК- излучения. При этом датчик HC-SR501 изменяет выходной сигнал с лог.0 на лог.1.
Для повышения чувствительности и эффективности датчика HC-SR501 используется метод фокусировки ИК-излучения. Достигается, это с помощью «Линзы Френеля». Линза изготовлена из пластика, в виде купола и фактически состоит из 32 небольших линз Френеля. Пластик полупрозрачен для человеческого глаза, но полностью прозрачен для ИК-излучения, поэтому он дополнительно выполняет функцию фильтра.

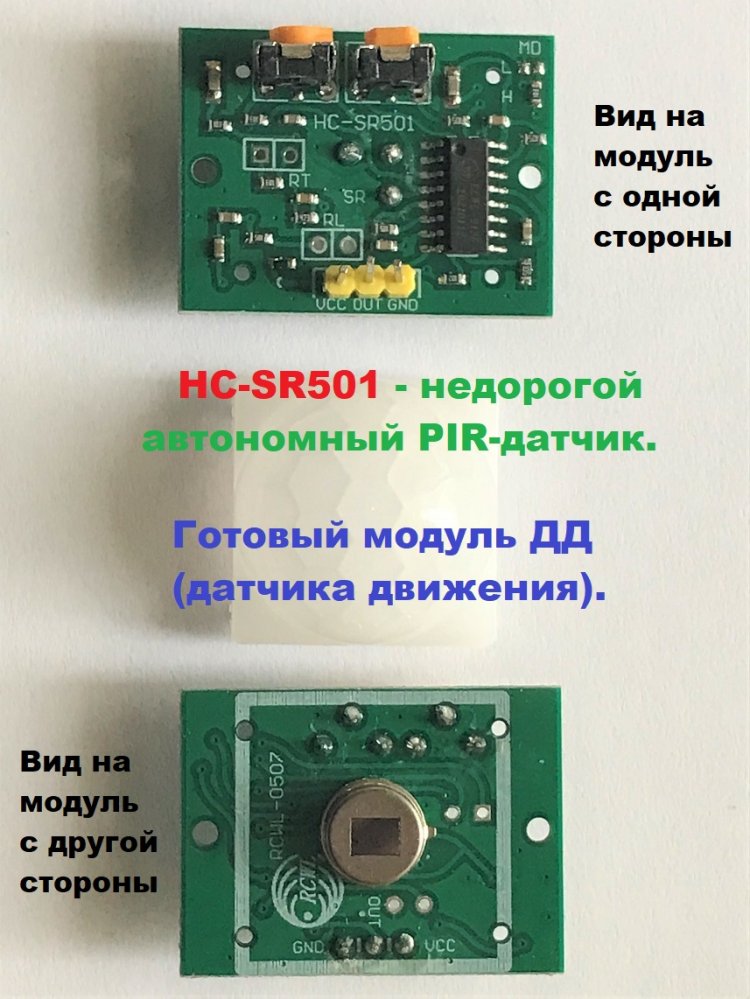

HC-SR501 это недорогой автономный PIR-датчик (который также способен работать в паре с микроконтроллером). Датчик имеет регулировку чувствительности, которая позволяет определять движение на расстоянии от 3 до 7 метров, а его выход можно настроить так, чтобы он оставался высоким в течение времени от 4 секунд до 5 минут. Датчик имеет встроенный стабилизатор напряжения, поэтому он может питаться от постоянного напряжения от + 4,5 до 20 Вольт и является довольно экономичным. HC-SR501 имеет 3-контактный штекерный разъём с шагом между выводами 2,5 мм. Ответная (гнёздная) часть разъёма для подключения ЭДД изготавливается из панельки («кроватки», «розетки», «сокеты») DIP14 для ИМС. Назначение выводов разъёма следующее:
- VCC — напряжение источника питания + 4,5 … + 20 Вольт.
- OUT — логический выход. Лог.0 – «Нормальное ИК-излучение». Лог.1 – «Обнаружено движение».
- GND — общий провод («минус» питания).
На плате модуля установлены два подстроечных резистора для настройки чувствительности ДД и времени работы встроенного таймера.
Подстроечный резистор, обозначенный на плате модуля буквой «S» (Sensitivity), устанавливает максимальное и минимальное (от 3 метров до 7 метров) расстояние действия модуля.
Подстроечный резистор, обозначенный на плате модуля буквой «T» (Time), устанавливает минимальное и максимальное (от 4 до 300 секунд) время работы сработавшего ДД.

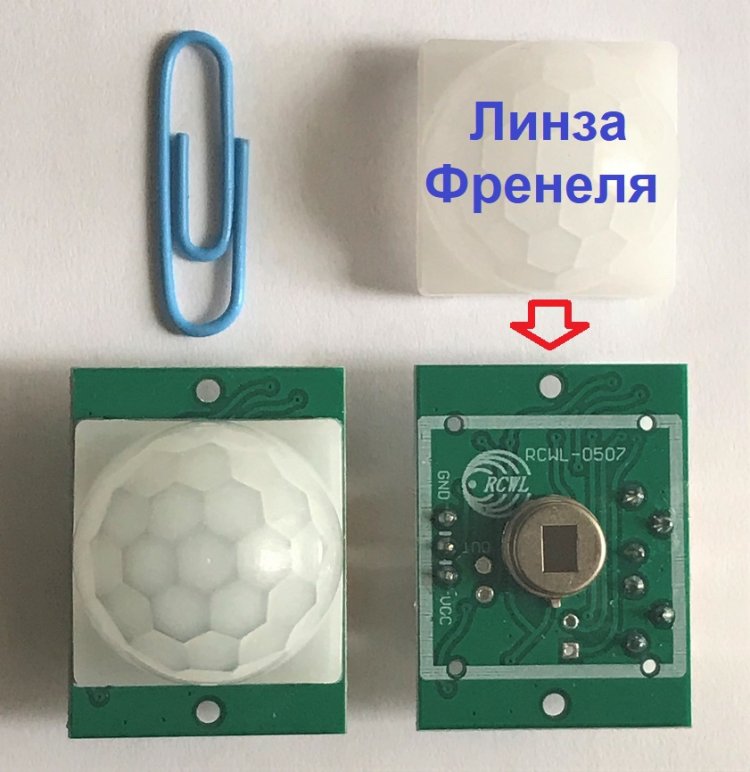

Линза Френеля на плату модуля RCWL-0507 установлена на трении и держится на 4 пластмассовых штырьках. При желании убедиться, что вы приобрели описываемый модуль, маркировку модуля можно посмотреть, сняв линзу легким движением скальпеля или отвёртки.
Назначение перемычек:
H — это настройка Hold или Repeat. В этом положении HC-SR501 будет продолжать выдавать сигнал HIGH, пока он продолжает обнаруживать движение.
L — Это параметр прерывания или без повтора. В этом положении выход будет оставаться HIGH в течение периода, установленного настройкой потенциометра TIME.
На плате последней, упрощённой версии модуля RCWL-0507 (который был приобретён автором) некоторые детали исключены. Так, например. вместо переключателя «H/L» (Repeat Trigger / Single Trigger - соответственно) оставлены только лужёные контактные площадки для установки перемычки. В интернете подробное описание упрощённой версии модуля HC-SR501 с печатной платой RCWL-0507 найти не удалось. Поэтому в ЭДД готовый модуль работает с установками по умолчанию.
Описание работы ЭДД

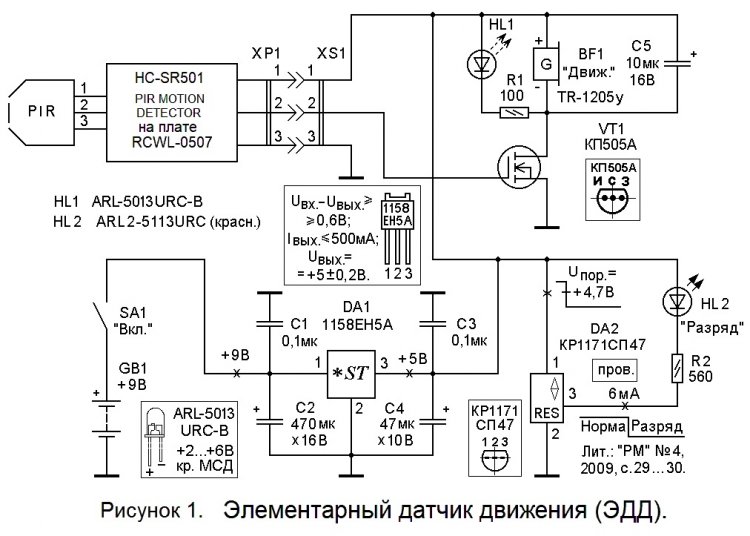

При замыкании тумблера SA1 (см. рисунок 1), положительное напряжение с аккумуляторной батареи GB1 поступает на оксидный конденсатор С2. Конденсатор C2 фильтра постоянного тока быстро заряжается и напряжение поступает на вход (вывод 1) интегрального стабилизатора DA1. С выхода (вывода 3) интегрального стабилизатора DA1 снимается пониженное до +5 Вольт напряжение, которым и питаются все составные части ЭДД: готовый модуль ДД, ИРА (индикатор разряда аккумулятора) и блок «Тревога».
При включении питания на 4 стартовые секунды срабатывает блок «Тревога» и затем ДД «успокаивается» настроившись на «Нормальное» ИК-излучение в пределах своей зоны обнаружения. При появлении движения, ДД в течение 0,5 … 1 секунды «накапливает» изменения и выдаёт на выходе (выводе 2) XP1 уровень лог.1. Этот сигнал (если движение, вызвавшее срабатывание блока «Тревога», прекратилось) длится 4 секунды, а затем на выходе (выводе 2) XP1 снова устанавливается уровень лог.0.
При логическом 0 на затворе VT1, полевой транзистор VT1 закрыт, сопротивление канала «исток - сток» стремится к бесконечности и цепь BF1 HL1 R1 С5 обесточена.
При логической 1 на затворе VT1, полевой транзистор VT1 открыт, сопротивление канала «исток-сток» стремится к нулю и практически всё падение напряжение приходится на цепь BF1 HL1 R1 С5. Красный мигающий светодиод HL1 периодически вспыхивает, зуммер BF1 вырабатывает тональный сигнал, слегка манипулируемый мигающим светодиодом HL1.
Далее, если движение, вызвавшее срабатывание блока «Тревога», прекратилось, то ДД перейдёт в энергосберегающий дежурный режим через 4 секунды. А если аналогичное движение продолжается, то блок «Тревога» будет продолжать вырабатывать тревожный сигнал, пока движ не прекратится.
Индикатор разряда аккумулятора GB1, собранный на ИМС КР1171СП47, срабатывает при снижении напряжения питания до 4,7 Вольта. При этом на выходе (выводе 3) DA2 лог.1 сменяется логическим нулём и в цепи HL2 R2 появляется падение напряжения. Красный светодиод HL2 «Разряд» начинает светиться, рекомендуя зарядить аккумулятор или заменить одноразовую батарею.
Информация для любителей улучшать изделия
Увеличить напряжение срабатывания DA2 c 4,7 Вольта до 4,9 Вольта можно включив в разрыв между шиной «+5 Вольт» и выводом 1 DA2 германиевого диода типа Д2, Д9, ГД507А. Анод этого диода подключается к шине «+5 Вольт». Большую прибавку (0,5 … 0,7 Вольта) к напряжению срабатывания ИРА даст кремниевый диод, но в этом случае вывод 1 DA2 (точнее анод Si диода) следует подключить к «плюсу» конденсатора С2. Для более значительного увеличения напряжения срабатывания ИРА рекомендуется включить 3 кремниевых диода (типа КД520 … КД522) последовательно. В этом случае напряжение срабатывания ИРА составит 6,5 … 6,8 Вольта. Это поможет увеличить рабочий ресурс аккумулятора FinePower KT-3113, который нельзя разряжать до 6,5 Вольт и ниже. Избежать применения «диодных столбов» можно, если имеются в наличии ИМС КР1171СП53, КР1171СП64 или КР1171СП73 с пороговым напряжением 5,3; 6,4 и 7,3 Вольта (соответственно).
Интегральный стабилизатор DA1 1158ЕН5А имеет малое (0,1 … 0,6 Вольта) проходное напряжение и поддерживает стабильное напряжение на выходе вплоть до глубокого разряда GB1. Это полезно, когда в позиции GB1 используется одноразовая батарея. Другое дело, при использовании литиевого аккумулятора FinePower KT-3113 с micro USB гнездом и кабелем для подзарядки. Его заявленные параметры: ёмкость 500 мА/ч.; 9 Вольт; 0,1 Ампера; 500 циклов перезарядки. Во-первых, реально он заряжается до 7,4 … 8,4 Вольта. Во-вторых, глубокий разряд его (ниже 6,5 … 7 Вольт) нежелателен. В-третьих, если повезёт приобрести качественный экземпляр, то всё равно это «игрушка на год». Заряжается медленно (до 7 часов). Требуется бережная эксплуатация: заряжать его лучше каждый день, не разряжать ниже 7 … 7,2 Вольта (так как это снизит его ёмкость), нежелательно хранить в разряженном состоянии…
Мигающий светодиод ARL-5013URC-B имеет встроенный резистор с сопротивлением в несколько десятков Ом, поэтому при напряжении питания от 2 до 6 Вольт он может работать без дополнительного токоограничительного резистора. Другими словами, резистор R1 можно чем-то заменить. Чем конкретно? Ответ вы найдёте, разгадав загадку.
Два облуженных конца, червячок – в холщовке. И по схеме здесь «коза», и по обстановке (………).
Первое включение ЭДД
ЭДД первоначально проверялся с использованием сетевого лабораторного блока питания.
При U и.п. = +9 Вольт потребляемый ток дежурного режима ЭДД составил 2 мА. При наличии движения (при срабатывании) ДД и включении блока «Тревога» потребляемый ток увеличивался до 28 мА. Время одиночного срабатывания ДД составляло 4 секунды. Подстройки в модуль HC-SR501 не вносились, то есть были оставлены по умолчанию.
При снижении U и.п. с +9 Вольт до +4 Вольт, на выходе (выводе 3) DA1 напряжение составляет 3,9 Вольта (!!!) и ЭДД сохраняет работоспособность. При этом светится светодиод HL2 «Разряд».
Работу модуля HC-SR501 PIR MOTION DETECTOR можно быстро проверить, подключив между его выходом (OUT) «ТТЛ» и общим проводом (GND) цепь из светодиода и резистора, соединённых последовательно. При включении питания и при появлениях движения светодиод на 4 секунды включается. Однако, название выхода «ТТЛ» - неоправданно громкое. (Вспомним ИМС серии К155, у которых выход ТТЛ имеет ток лог.0 не менее 16 мА). При использовании резистора с сопротивлением 150 Ом и зелёного светодиода с рабочим напряжением около 3 Вольт, рабочий ток в цепи составил всего 0,25 мА, а выходное напряжение «просело» до +2,7 Вольта. Яркость свечения светодиода была весьма удовлетворительной из-за того, что LED был повышенной яркости свечения (суперъяркий).
Дальность срабатывания авторского ЭДД при прямолинейном расположении источника движения перед линзами Френеля составила 8 метров. Причём, ЭДД лучше реагирует на медленные перемещения человека в горизонтальной плоскости (из стороны в сторону).
Подстройка ЭДД и не только
Собранный без ошибок и из исправных деталей ЭДД работоспособен при первом включении. Резистор R1 допустимо исключить. Ток через HL2 желательно снизить до 3 мА, хотя разные справочники рекомендуют ток 6 и даже 10 мА. (Возможно, это моя ИМС КР1171СП47 из слаботочной партии попалась). В форсированном режиме довольно громко звучит BF1 TR-1203y (3 Вольта, 20 мА).
Простейшим ступенчатым «регулятором громкости» ЭДД может быть кусочек изоленты, закрывающий отверстие – излучатель зуммера.
При изготовлении первого датчика движения, режимы работы модуля HC-SR501 рекомендуется оставить установленными при заводской настройке. Желающим поэкспериментировать, рекомендуется маркером отметить установленное положение движка подстроечных резисторов, чтобы после экспериментов можно было легко вернуться к заводским настройкам.
Детали ЭДД
В схеме ЭДД применены: резисторы типа ОМЛТ, С2 - 23, С2 - 33 и подобные с разбросом номинала до ± 30 %. Конденсаторы С2 и С4 - К50-35 или зарубежного производства. Конденсаторы С1 и С3 - керамический типа КМ, К10-17 или зарубежного производства. Светодиод HL1 ARL-5013URC-B можно заменить любым мигающим, например, ARL-3014URD-B (красный, 3 мм.). Светодиод HL2 ARL2-5113URC можно заменить жёлтым ARL-5213UYC (1,7 Вольта, 20 мА, 5 мм). Полевой транзистор VT1 КП505А можно заменить любым аналогичным, например, КП505Г, КП501А, КП504А, BS170 и даже мощным типа IRF540, IRF840 (желательно с возможно меньшим сопротивлением открытого канала исток – сток). Тумблер SA1 - MTS102, SMTS102 или любой другой малогабаритный на два положения.
Печатная плата (далее просто ПП) ЭДД выполнена из односторонне фольгированного стеклотекстолита размерами 54 х 39 х 1,5 мм (см. рисунки 2 и 3). Диаметр отверстий под радиоэлектронные компоненты – 0,7 … 0,9 мм, под соединительные проводники - 1…1,2 мм., под крепёжные винты – 3,1 … 3,2 мм. При изготовлении ПП элементы HL1, HL2 и BF1 выносятся с платы многожильными монтажными проводниками и крепятся на крышке корпуса.

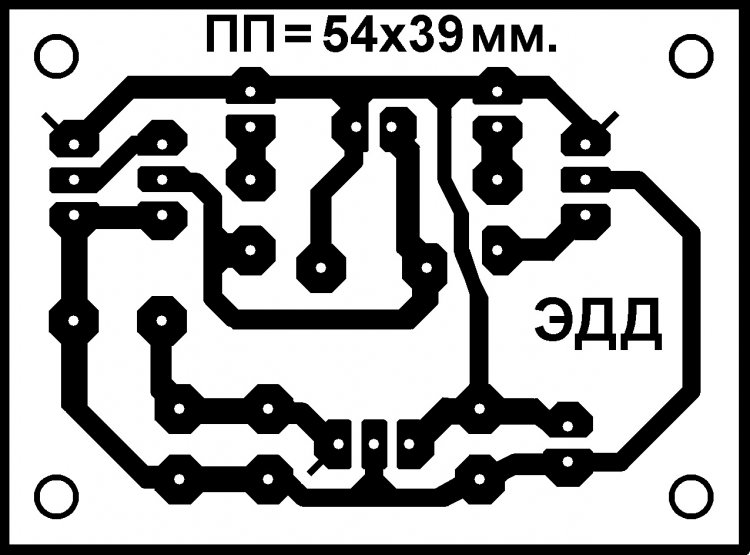

Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Плата ЭДД устанавливается в пластмассовом корпусе (банке из-под рыбных пресервов), имеющем форму, приближающуюся к цилиндрической с габаритными размерами: диаметр 144 мм. и высота 25 мм.

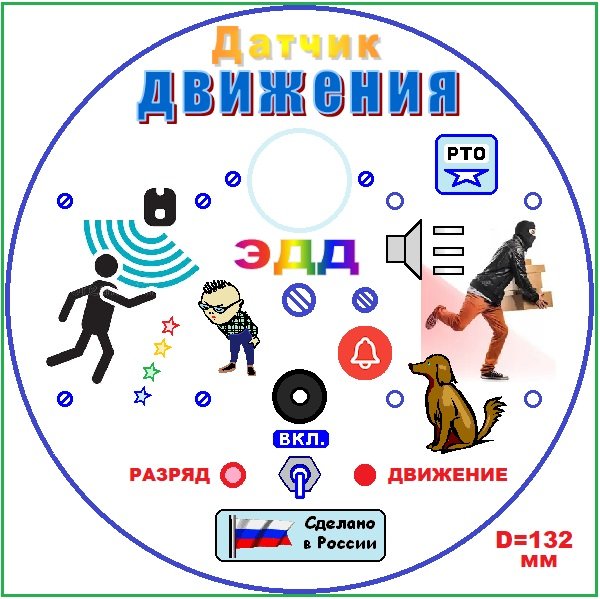

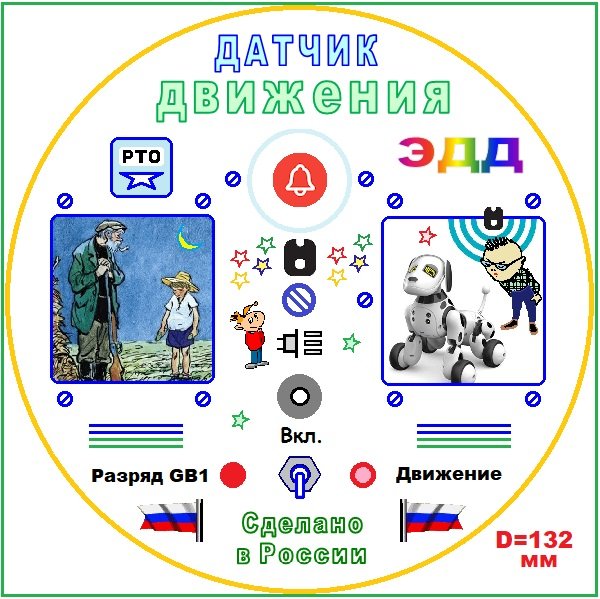

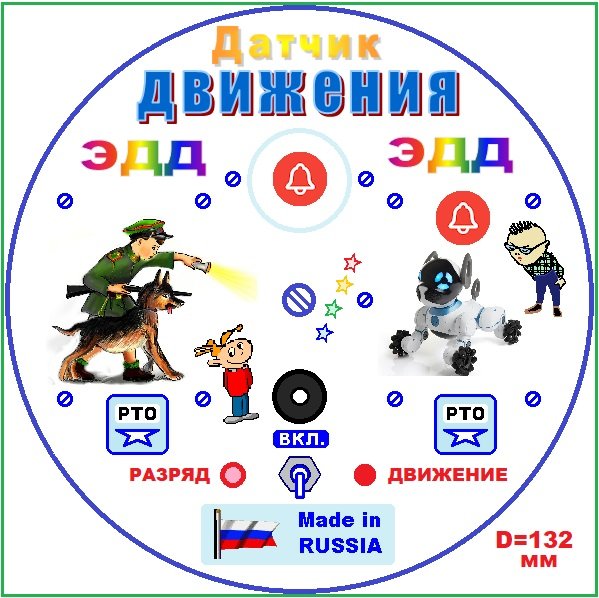

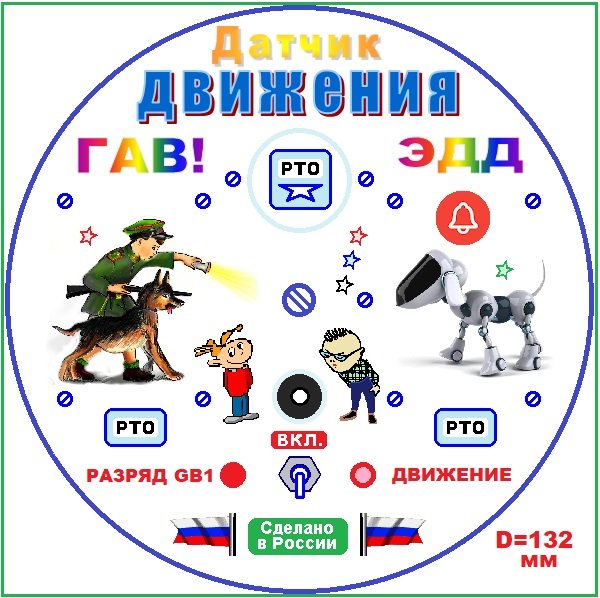

Во внутреннюю часть крышки корпуса ЭДД приклеена и защищена от влаги тремя 50-миллиметровыми полосками скотча бумажная фальшпанель. Варианты фальшпанелей смотрите на рисунках 4А … 4Ж.
Выбранная фальшпанель распечатывается на цветном принтере, «ламинируется» и приклеивается к зачищенной мелкой шкуркой крышке корпуса. Печатная плата крепится винтами с полукруглыми головками М3. Модуль датчика движения крепится винтами с полукруглыми головками М2 с применением амортизаторов из ПВХ-трубок (подробнее см. на рисунке 19). Светодиоды и зуммер закрепляются на трении в отверстиях диаметром на 0,2 мм меньшем, чем диаметр этих деталей. Во избежание порчи слоя скотча, установочные изделия крепятся гайками с пружинными шайбами, установленными с внутренней стороны корпуса.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье ЭДД. Первая часть гуманитарного блока – три загадки радиотехнической тематики.
Загадка №1 о слове из 8 букв.
Он ВЧ - посылки как бы выправляет,
и низкочастотный выход получает.
Может быть, вам в большей степени понравится другая загадка. Попробуйте прочитать подсказку:
Загадка №2.
То транзистор, то диод, но совсем не сумасброд:
все торопки принимает и неспешки выделяет.
И, наконец, последняя - третья загадка – также короткая, но довольно трудная. Поэтому для её разгадывания предлагаются подсказки: 1). Ответ к этой загадке содержит два слова (прилагательное и существительное). 2). Для отыскания пароля к файлу «EDD_4work» прилагательное (состоящее из 9 букв) следует отбросить, а существительное из 8 букв оставить.
Загадка №3.
Если фактор за порог и поломка назревает,
он «вскричит» и будет строг, инженер об этом знает.
Вторая часть гуманитарного блока – ребус ЭДД №1. Если вы желаете знать, как официально называется ИМС DA2, являющаяся «сердцем» индикатора разряда аккумулятора, разгадайте ребус (см. рисунок 5). Это интересная информация, но ответ к ребусу паролем для открытия файла «EDD_4work» не является.
Рисунок 5.
Полный ответ к ребусу ЭДД №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Большое пожелание - не заглядывать сразу в ответ, а попытаться разгадать ребус.
Ответ к ребусу ЭДД №1:
Разгадав загадки, следует ввести ответ к загадкам в строку «Пароль» файла «EDD_4work». Тогда вы сможете, получить комплект КД для изготовления ЭДД, и в качестве бонуса готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Также, Вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «EDD_4work» можно скачать здесь:
Если у Вас есть желание посмотреть на поделку при демонстрации её работы и внешнего вида, то откройте видео «EDD» (90,1 МБ), пройдя по ссылке:
Для того, чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом:
А вот, что хотела сказать об ЭДД вечная студентка, голосовой помощник от Яндекса, непревзойдённый диктор – бот Алиса:
Начну, пожалуй, с критических замечаний.
1). Мягкий корпус с риском повредить изделие при открывании крышки корпуса! Я бы не рискнула, зная, как сильно изгибается крышка от рыбных пресервов при открывании. Впрочем, закрывается крышка классно: быстро и со щелчком!
2). В поделке нет гнезда для подключения внешнего питания. Торчащий из корпуса провод как-то не комильфо.
3). Звучание зуммера мне не понравилось. Совсем не страшное, хотя и для такого маленького зуммера довольно громкое. А вот красный мигающий светодиод – молодец: хорошо заметен.
4). Печатная плата разработана, но я её так и не увидела в действии. Правда мой младший заместитель Лисёнок проверил трассировку и уверяет, что ошибок в плате нет.
5). Чрезмерное количество головок винтов на фальшпанели, портит эстетическое восприятие поделки.
Теперь – о достоинствах поделки.
1). Элементарный датчик движения имеет хорошую дальность обнаружения (до 8 метров), однако лучше реагирует на горизонтальные перемещения человека (из стороны в сторону).
2). Светодиоды «Разряд» и «Движение» закреплены на трении. Просто, быстро и оригинально.
3). Оригинальный, небьющийся и, главное, бесплатный корпус.
4). Видно, что фальшпанель поделки разработана на перспективу. На ней намечены отверстия для крепления второй печатной платы (если понадобится), а рисунок фальшпанели и надписи легко изменить.
И в заключение, советы изготовителям поделки.
1). Рекомендую направлять головку модуля с линзами Френеля строго перпендикулярно той плоскости, в которой ожидается движение. Это даст максимальную дальность обнаружения.
2). Я бы выбрала другую фальшпанель. Например, с рисунком на тему детской прозы Николая Носова «Огурцы».
3). Ушки для навешивания поделки на стену можно сделать в самом корпусе. Место там есть. Исключите «лишнюю» деталь, особенно если под рукой нет листового дюраля.
4). Отлично будет смотреться в поделке индикатор включения питания, выполненный на зелёном суперъярком светодиоде. Рабочий ток всего в сто микроампер обеспечит ему хорошо заметное свечение.
5). Красный цвет светодиода «Разряд» я бы заменила жёлтым. А то два красных светодиода – это, пожалуй, перебор.
На этом дозволенные речи прекращаю. Улетаю на Титан – спутник планеты Сатурн, чтобы проверить будет ли там работать раскритикованный мною датчик движения.
Пожелайте мне удачи! И не держите долго в холодильнике пресервы из банки, которую вы используете для корпуса датчика движения. Обязательно съешьте, а то они могут испортиться. И тогда итоговая цена корпуса резко возрастёт. А это вам надо? Ну, тогда приятного аппетита!
Некоторые особенности изготовления ЭДД
Рисунок 05.

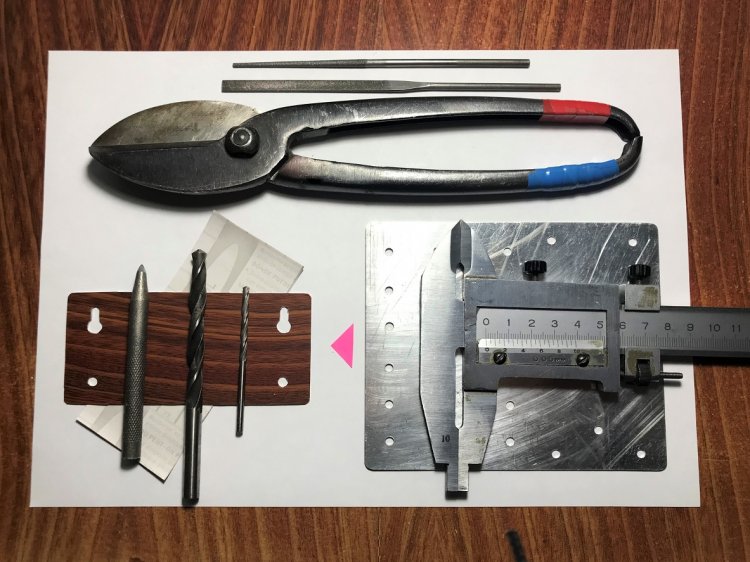

Так как корпус ЭДД сделан из мягкого полиэтилена, то ушки для навешивания поделки на стену решено сделать из более твёрдого материала – листового дюралюминия толщиной 0,5 мм.

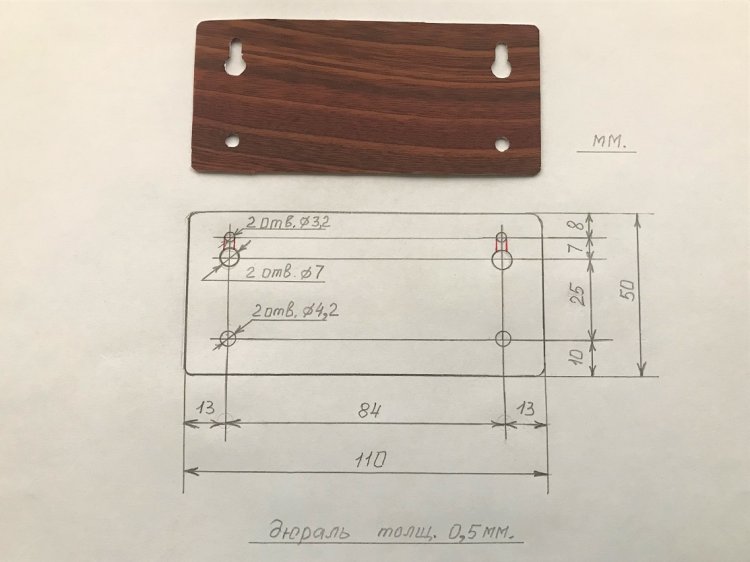

Рисунок 06.
Планка для навесных ушек.
После сверления отверстий, ушкам придаётся нужная форма растачиванием (до красных линий) с помощью плоского надфиля. После изготовления, планка обклеивается самоклеящейся плёнкой с одной стороны. Отверстия восстанавливаются (протыкаются) однонаправленными движениями круглого надфиля. Затем планка обклеивается с другой стороны. И снова выполняется восстановление отверстий также однонаправленными движениями круглого надфиля. При другой методике плёнка может оказаться повреждённой.
Рисунок 07.

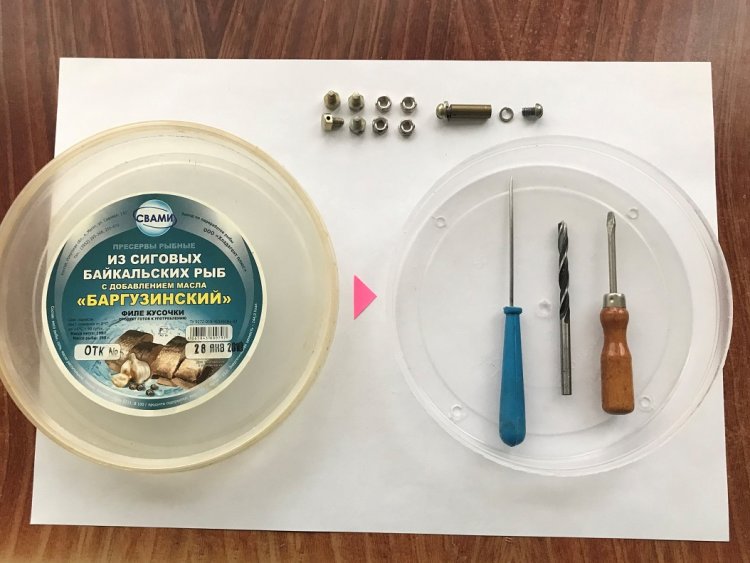

Пластиковая банка от рыбных пресервов объёмом 250 мл. В дне банке делаются 5 отверстий диаметром 4,2 мм. Четыре – под «ножки» и пятое (центральное) под цилиндрическую бонку размером 18 х 6 мм со сквозной резьбой М4.

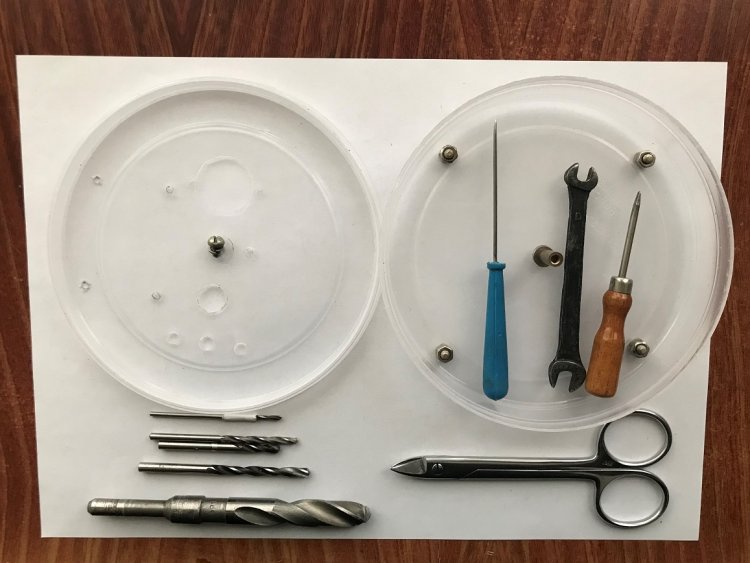

Рисунок 08.

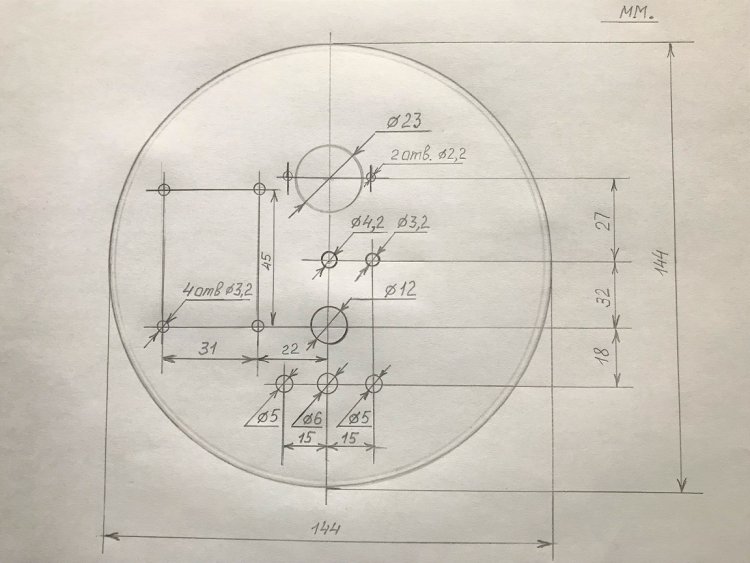

Для сверления крышки используются свёрла диаметром 2,2 мм (для модуля); 3,2
мм (для ПП); 4,2 мм (под бонку); 4,8 мм (под светодиоды). А отверстия под зуммер () и линзу Френеля размечаются циркулем с двумя иголками и вырезаются ножницами с полукруглыми концами (см. на рисунке 08 справа внизу).
Рисунок 09.
С крышки в горячей воде отмачивают этикетку и производят сверления в соответствии с эскизом. Два отверстия диаметром 2,2 мм. размечаются по отверстиям в плате модуля методом кондуктора. Расстояние между центрами этих отверстий 18 мм. Если светодиоды планируется не приклеивать, а вставлять в крышку на трении, сверло диаметром 5 мм заменяется сверлом 4,8 мм

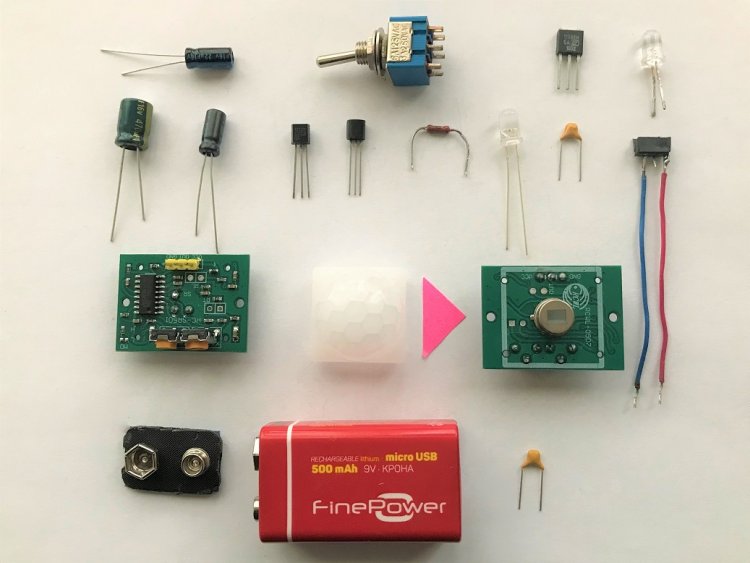

Рисунок 10А.
Радиоэлектронные компоненты, необходимые для изготовления ЭДД. Примечание: Двух модулей HC-SR501 не требуется: просто так удобнее на одном рисунке показать обе стороны модуля. (Зуммер BF1 смотрите на рисунке 11)
Рисунок 10Б.

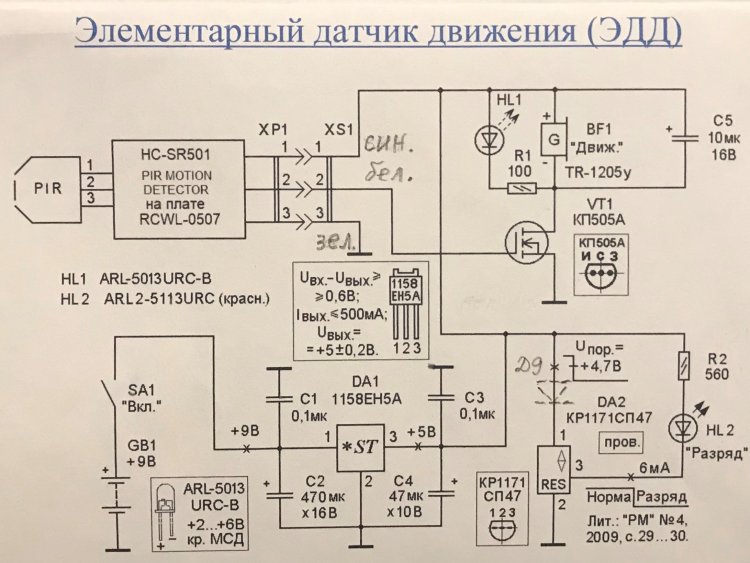

Схема электрическая принципиальная ЭДД
Рисунок 11.

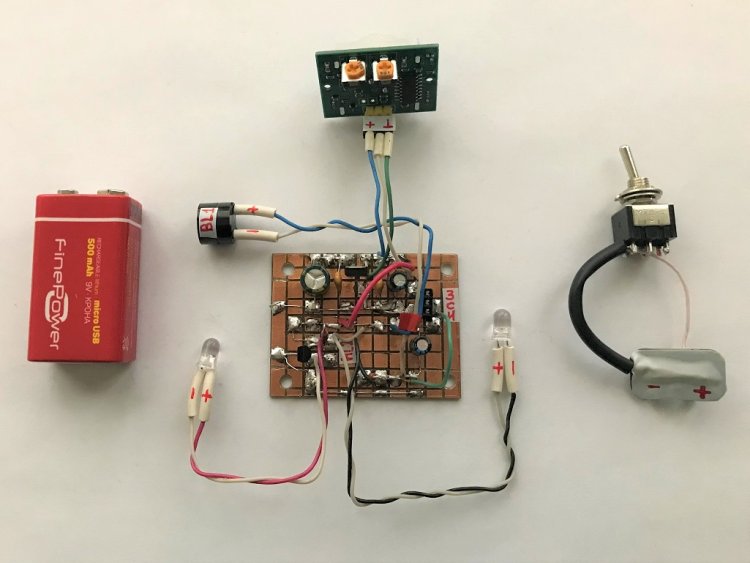

Макетная плата имеет размеры (54 х 39 мм), одинаковые с разработанной для ЭДД печатной платой. Поэтому макетка может быть установлена в готовый корпус вместо ПП.
Рисунок 12.

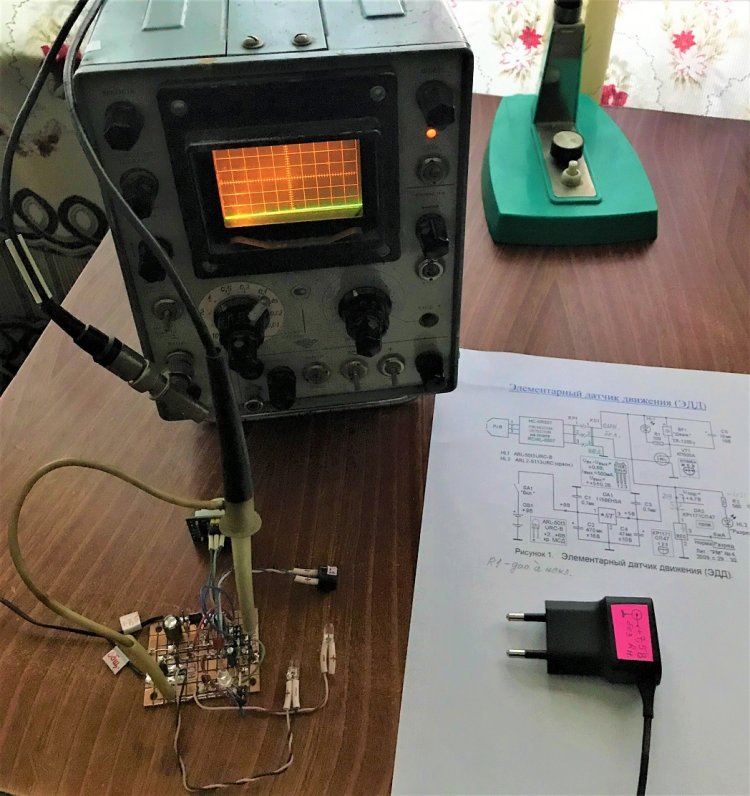

Посмотреть уровни сигналов ЭДД в разных точках можно с помощью осциллографа, но вполне достаточен вольтметр постоянного тока, имеющийся в любом мультиметре.
Рисунок 13.

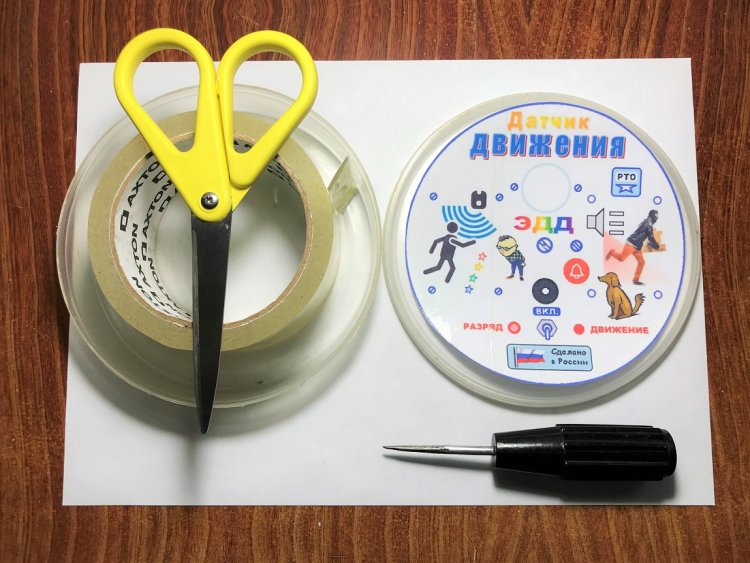

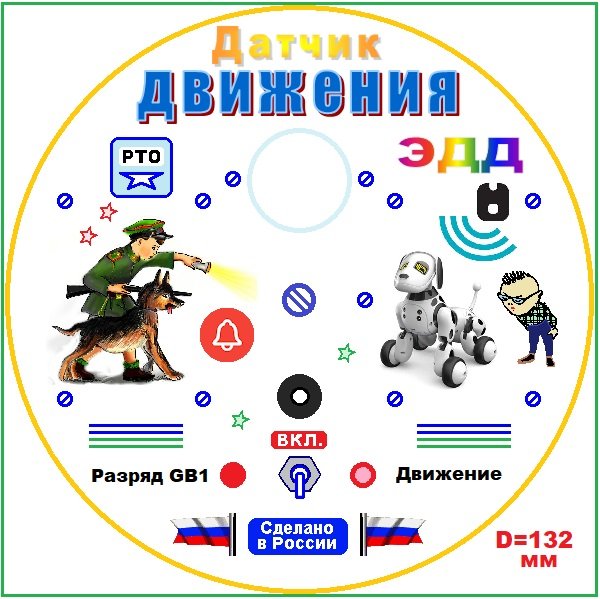

После распечатывания рисунок фальшпанели следует «заламинировать» тремя вертикальными полосками (с накладкой) скотча, имеющего ширину 50 мм. С начала ламинируется центр рисунка. А затем к рисунку приклеиваются ещё две полоски (слева и справа) с накладкой полоски на полоску примерно на 5 мм. Так весь рисунок оказывается защищённым от влаги.

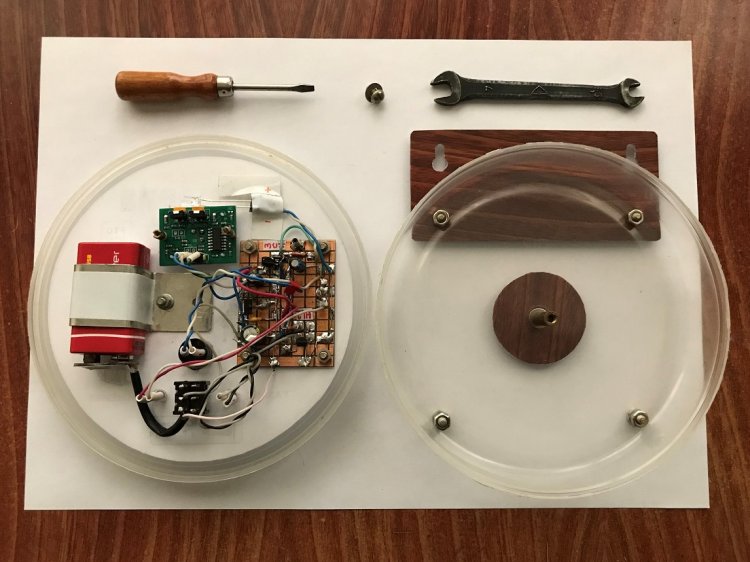

Рисунок 14.
Размещение составных частей ЭДД в корпусе.
Над модулем размещён контрольный зелёный LED, который по окончании проверок можно исключить.

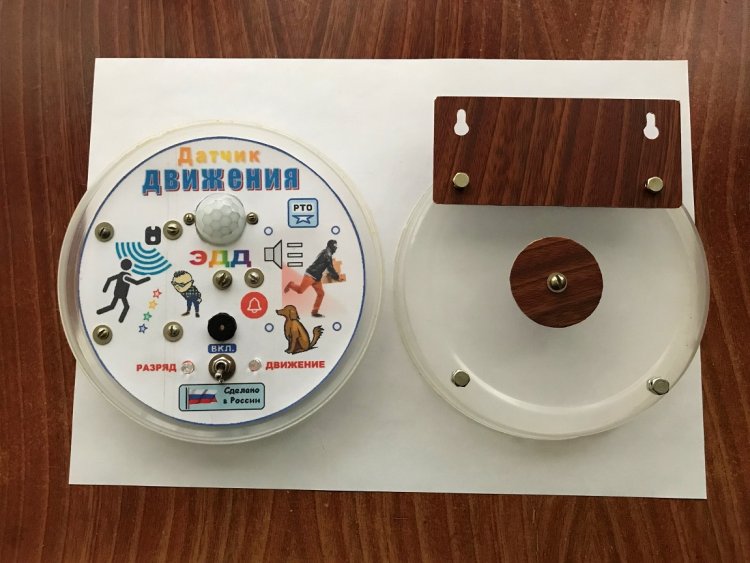

Рисунок 15А.
Вид снаружи на крышку и корпус ЭДД.

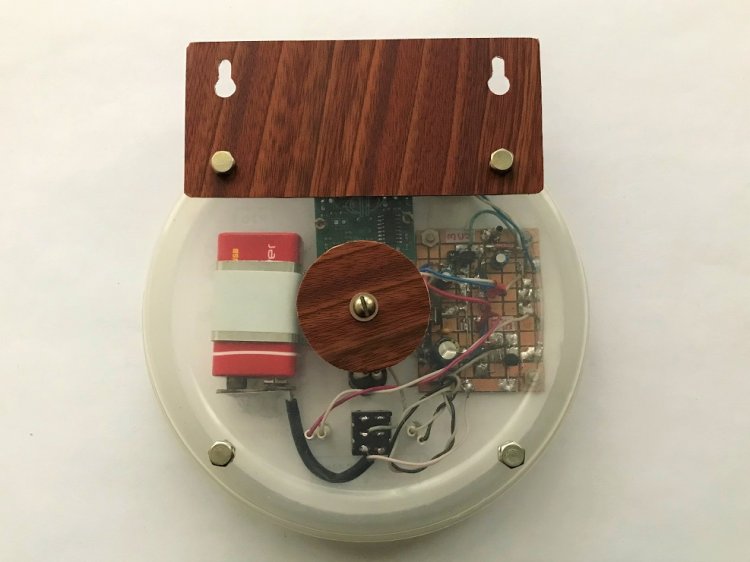

Рисунок 15Б.
Вид сзади на собранный корпус ЭДД. Если монтаж внутри корпуса смотрится не идеально, то впоследствии (см. рисунок 19) дно корпуса можно заклеить чёрной самоклеящейся плёнкой.

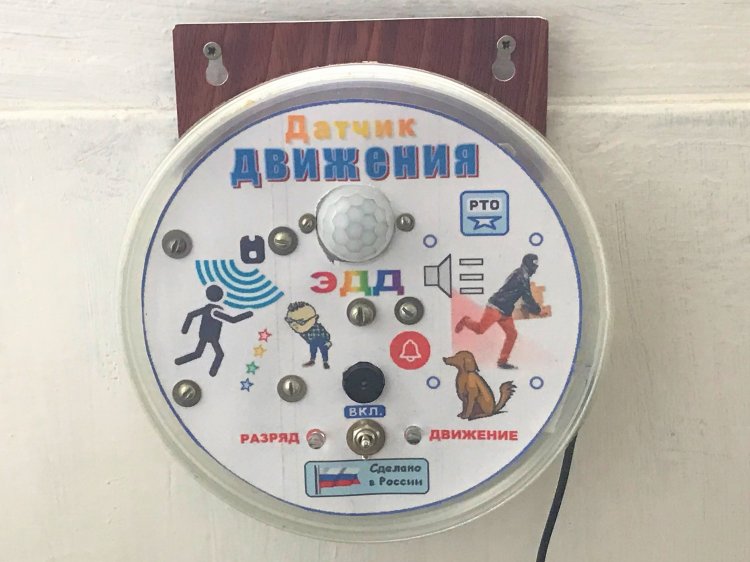

Рисунок 16.
Питание включено тумблером SA1 «Вкл». ЭДД находится в дежурном режиме с потреблением тока величиной 2 мА. Зуммер молчит, светодиоды пассивны.

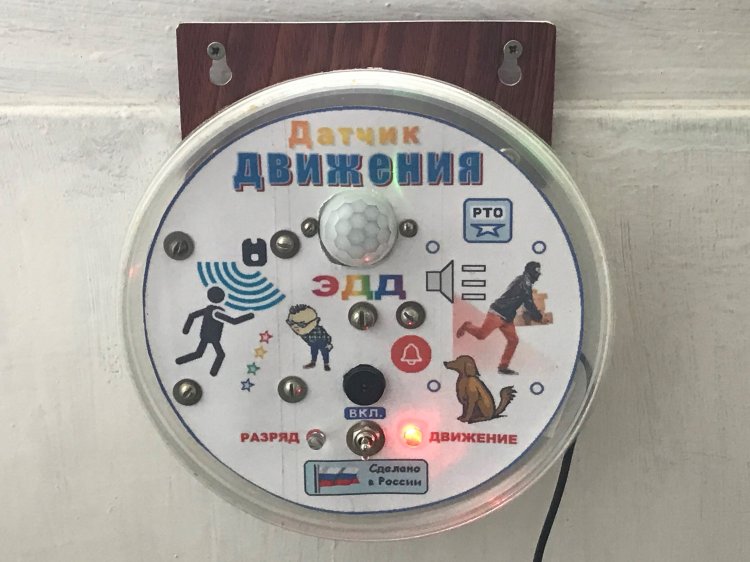

Рисунок 17.
Питание включено тумблером SA1 «Вкл». ЭДД находится режиме «Тревога» c потреблением тока порядка 28 мА. Зуммер громко пищит, слегка модулируемый мигающим светодиодом HL1 «Движение».
Рисунок 18.

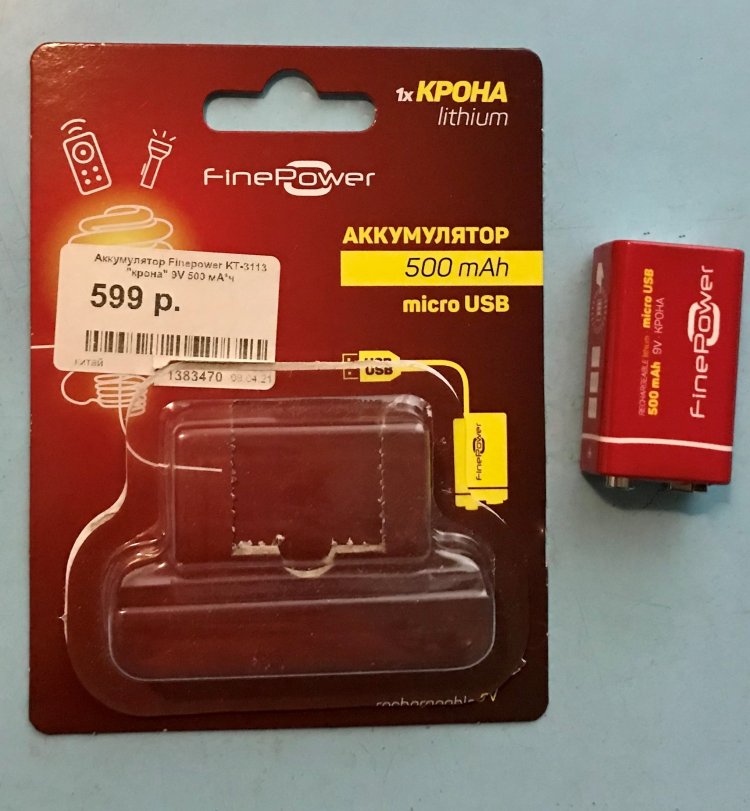

Аккумулятор, рекомендуемый для работы в составе ЭДД.
Рисунок 19.

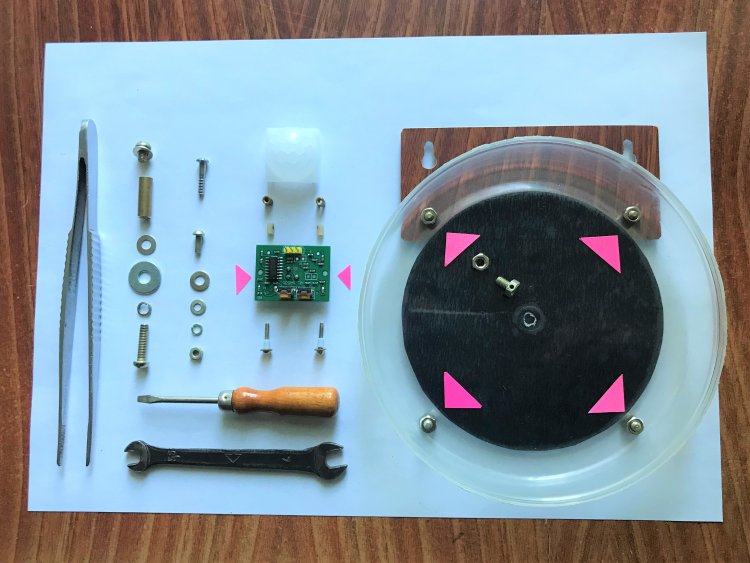

Крепёж, необходимый для ЭДД. Особое внимание следует обратить на «мягкое» крепление модуля HC-SR501 винтами М2х10 с использованием четырёх отрезков ПВХ трубок. Длина двух верхних отрезков ПВХ – 3,5 мм; а двух нижних 2 … 2,5 мм. Декоративные болты М4х6 можно заменить аналогичными винтами длиной от 6 до 18 мм. с полукруглой головкой.
Внешний вид ЭДД во многом зависит от аккуратного «ламинирования». Так как даже небольшая неровность в оформлении портит внешний вид поделки, то перед «генеральным» ламинированием, следует потренироваться точно накладывать скотч на запасный (например, чёрно-белый) рисунок фальшпанели, распечатанный с уменьшенной жирностью (в режиме экономии тонера).
