Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина». В этой статье представлено создание варианта блока питания (БП) для гитарных примочек c двухполярным питанием +14в и -14в. Для схем преампов на ОУ (операционных усилителях). Как, например, и для схем гитарного преампа Fender.
Изначально такой блок делался для начинающего гитариста (моего племянника) на напряжение +- 10в. Для использования вместо 2-х батареек Крона (9в).
Затем схема БП была смоделирована на Multisim 12 и подправлена и переделана на напряжение +-14в В качестве понижающего трансформатора был использован (перемотан) трансформатор от 3-х программного трансляционного громкоговорителя. Которые выкидывают, и давно.
Материалы и инструменты для изготовления Блока Питания:
- трансформатор Ш16х18
- клеммник
- разьем GX12-5pin
- диоды SF14 (аналог)
- транзисторы кт814в, кт815в, кт3102, кт3107
- стабилитроны КС168А
- резисторы МЛТ-0,25 вт,
- конденсаторы пленочные и электролитические
- провод обмоточный ПЭВ-2
- провод монтажный и экранированный МГШВЭ 0,2 мм2
- текстолит фольгированный односторонний (1,5мм)
- болтики с гайками М3
- дрель со сверлами
- напильник по металлу, ножовка, плоскогубцы, отвертки
- резак из ножовочного полотна толщиной 1мм
- паяльник (45вт), припой ПОС61, флюс, пинцет
-- линейка, чертилка, тестер.

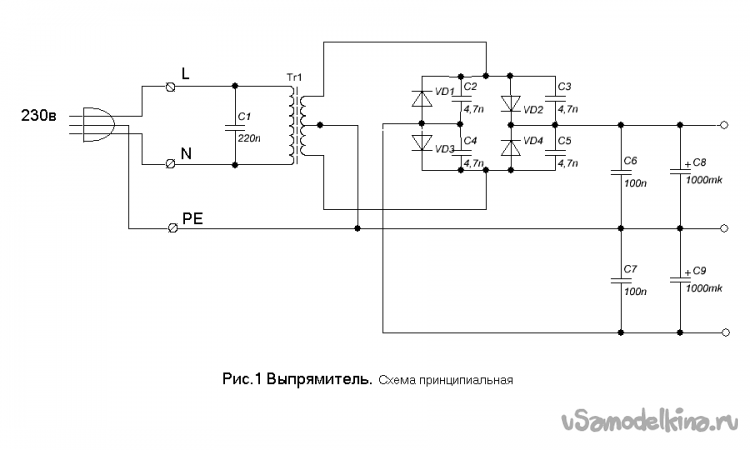

Конструктивно БП сделан из двух платок – платы выпрямителя и платы стабилизатора. Принципиальная электрическая схема платок показана на Рис.1 и Рис.2.
На платке из одностороннего текстолита (48х103 мм) резаком вырезаны дорожки согласно схемы (Рис.1). По нарисованному чертежу (Рис.3а).
Затем накерниваются и высверливаются отверстия под радиодетали. Зачищенные дорожки залуживаются припоем ПОС 61. С флюсом ЛТИ-120.
К этим дорожкам припаиваются радиоэлементы.
Собранная плата выпрямителя показана на фото (Рис.5)

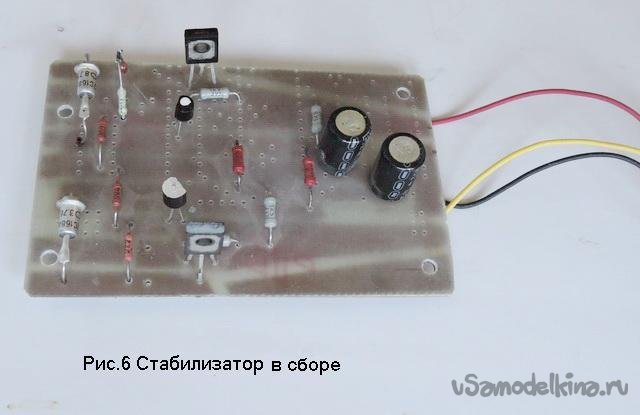

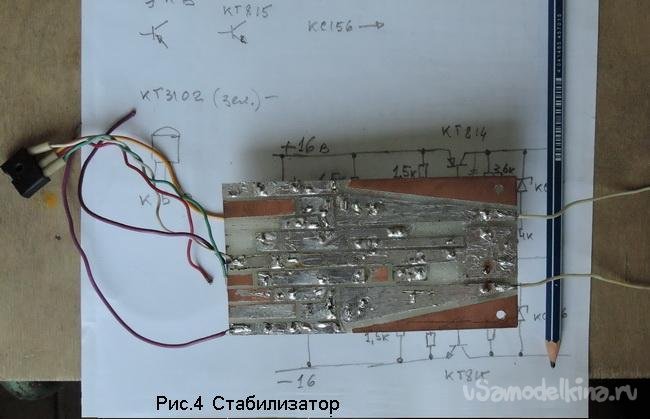

Платка стабилизатора имеет размеры 60х96 мм. Показана на Рис.4 и Рис.6..
Намоточные данные силового трансформатора :
1 – 2840 витков ПЭВ-2 d -0,1мм, R – 570ом
2а – 189 витков ПЭВ-2 d -0,28мм R – 5ом
2б – 189 витков ПЭВ-2 d –0,28мм R – 5ом
Процесс намотки катушки трансформатора показан на Рис.7
Намотанная катушка на Рис.8
Проверка платы выпрямителя проводится на стенде Рис.9. Там клемники, предохранитель на 1А. Возможность подключения нагрузки для проверки параметров и тд.
В качестве корпуса использован корпус от блока питания компьютера (200вт) Рис.10. С доработкой. Добавляется Дно из текстолита Рис.11. На котором крепится плата выпрямителя и плата стабилизатора.

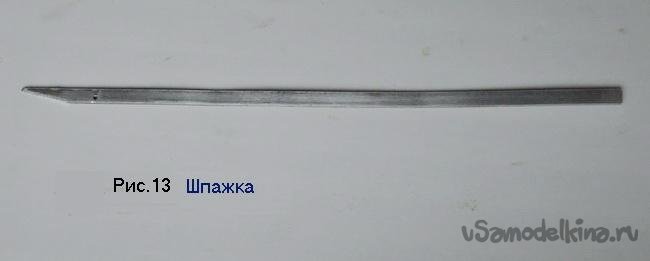

Уголки крепежа платки стабилизатора Рис.13а изготовлены из шпажки для мяса толщиной 2мм из дюраля Рис.13.

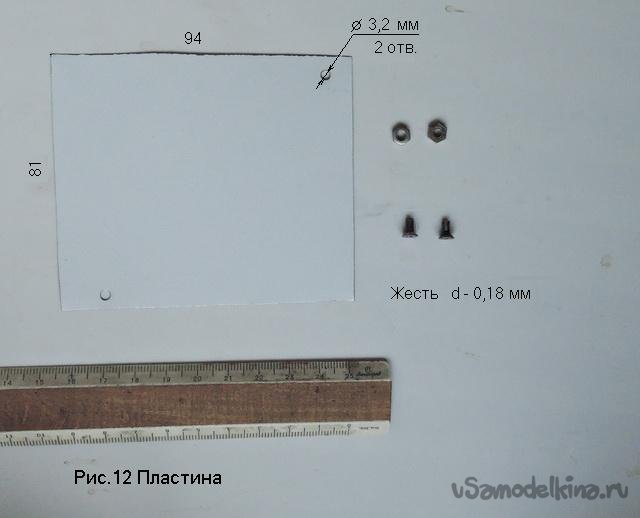

И боковая пластина из тонкой жести Рис.12. Которой закрываются отверстия от бывшего вентилятора.
Уголок под установку разъёма GX12-5 вырезается (загибается) из оцинковки толщиной 0,5мм, .как показано на Рис.3б.
К разъёму плата стабилизатора припаивается двужилкой в экране МГШВЭ 0,2 мм2
Плату стабилизатора можно уменьшить за счет более компактной разводки. И соответственно уменьшить габариты корпуса. Желательно трансформатор взять (намотать) на сердечнике Ш16х24 или витом разрезном типа ШЛМ. Для повышения мощности и КПД.

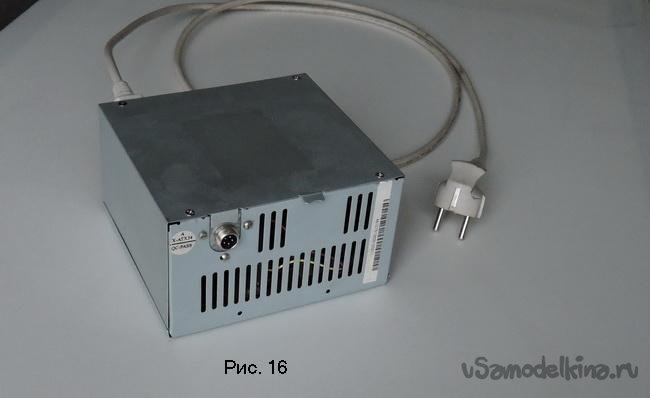

Собранный БП показан на Рис.16. И со снятой крышкой – на Рис.15.

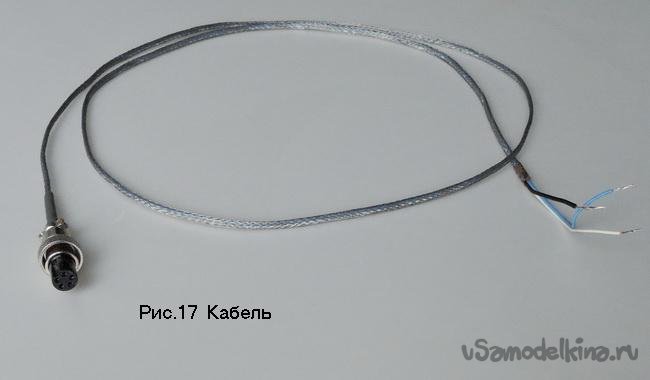

Выходной кабель (Рис.17) также выполнен из 2-х жилки в экране МГШВэ 0,2мм2. Поверх кабеля желательно одеть кембрик.
Можно использовать также микрофонный кабель.
Для этих делов (и для НЧ сигналов) пытался использовать китайские кабеля ( с Алиэкспресса). По внешнему виду вроде нормальные, запакованные в гибкий винил (Рис.18, Рис.18а).
Но!, сопротивление сигнального провода – 3 ом. И даже «экранного» провода ~ 3 ом.
То есть там как у провода наушников (Кетай) сделано. Пучок тонких проводов – «экран», а одна эмалированная жилка потолще – это сигнальный провод.
