Отличительная особенность СПГ в том, что модуль А1 (Датчик уровня звука) «доработан» и вместо изначального тока потребления 5,2 мА (при U пит = +4,5 В) потребляет 1,05 мА.
Список сокращений, используемый в статье СПГ
ДУЗ – датчик уровня звука.
ОВ – одновибратор.
ПП – печатная плата.
СПГ - сигнализатор превышения громкости (название статьи).
ФКИ - формирователь коротких импульсов.

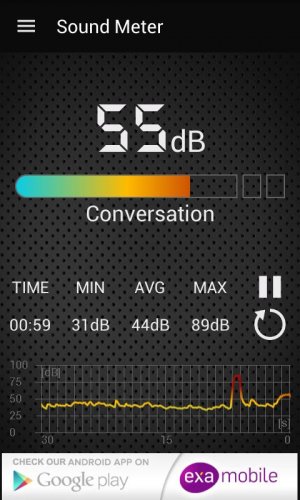

Несколько лет назад один мой знакомый – менеджер по торговле, имеющий торговую точку в одном из ТЦ города, обрисовал мне свою проблему. Соседи по ТЦ (торговому центру) – менеджеры по продаже музыкальных товаров - постоянно включают музыку на «хорошей» громкости. Неоднократные попытки уговорить соседей включать музыку потише имели мизерные результаты. Через 1-2 рабочих дня в относительной тишине, уровень громкости включаемой музыки постепенно возрастал и вскоре достигал прежнего «хорошего» уровня, а то и намного превышал его. На повторные уговоры сосед отвечал, что такая громкость нужна для рекламы и улучшения объёмов продаж. К тому же устройств, объективно определяющих уровень громкости, у моего знакомого не было и договориться о максимально допустимой громкости включаемой музыки не было технической возможности. Без прибора (субъективно, в плохое настроение или при неважном самочувствии) можно и средний уровень громкости счесть за чрезмерный, а в таком случае до неизбежной ссоры всего четыре шага. Конечно, при необходимости можно приобрести профессиональный измеритель уровня бытового шума и с точностью до децибела контролировать уровень громкости музыки (ведь музыка в некотором роде тоже шум). Но профессиональный измеритель стоит дорого, а в данном случае можно обойтись и самодельным любительским устройством.
С появлением интернет магазинов, радиолюбители начали приобретать радиодетали в таких магазинах. Большой популярностью ещё недавно пользовалась сеть интернет магазинов на «Алиэкспресс». Однако там сроки приобретения товаров определяются большим количеством поэтапных пересылок и составляют от 2 недель до нескольких месяцев, а качество товаров довольно часто оставляет желать лучшего. В последнее время стали возникать и обретать покупателей отечественные интернет магазины. Здесь цены на товары выше, зато сроки доставки всего 6-7 дней.
Модуль ДУЗ был приобретён автором статьи именно в отечественном интернет-магазине MCU Store.

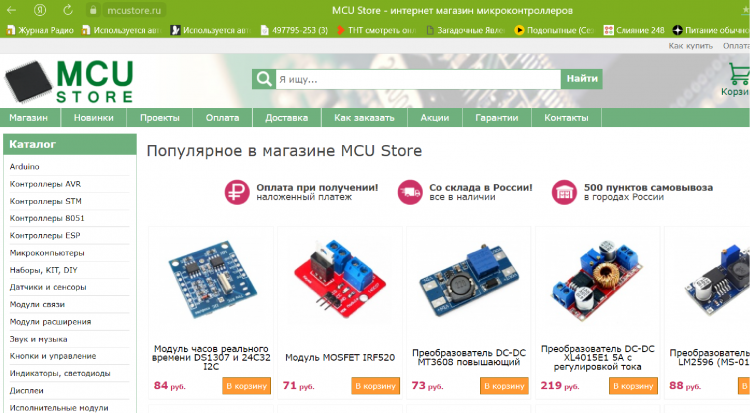

Фотография открытого на ПК сайта интернет-магазина MCU Store.
На сайте магазина, если под ценой выбранного товара вы видите зелёное сообщение «Есть в наличии. Возможна оплата при получении.» можно выбрать разновидность доставки: Курьер до двери. Самовывоз в городах. Почта России. Наложенный платеж. EMS (Международный сервиз экспресс-доставки почтовой корреспонденции, скорость доставки которой оплачивается самим клиентом).
Оплата возможна несколькими вариантами: При получении. На сайте картой. Электронными деньгами. Безналичный расчет.
Автор статьи выбрал самый надёжный заказ «Курьером до двери» и «Оплата курьеру при получении». Заказ выполнен точно в назначенный срок. Следует заметить, что такие заказы выгодны, если они сделаны на суммы от 1000 рублей, так как доставка стоит до 30 % от стоимости заказа. За несколько посещений сайта (а выбор из каталога может занять не один час) можно не спеша наполнить корзину покупателя нужными радиодеталями, легко выбросить из неё оказавшийся ненужным товар и когда будет осознанное желание, оформить заказ в электронном виде. Понадобится почтовый ящик на компьютере и Айфон (смартфон или другие гаджеты) для подтверждения заказа. Мне, как новичку на этом сайте, потребовалось около 30 минут для оформления заказа.
Решающим в выборе интернет магазина стало прописанное положение: «Вы можете оплатить заказ при получении! Во всех пунктах выдачи заказов установлены кассы. Курьер приедет к вам с кассой. Это самый удобный вид оплаты - вы ничем не рискуете и оплатите только когда получите ваш товар!» Правда, доставка магазином MCU Store выполняется только в рабочие дни и в рабочее время. В заранее согласованные (после звонка курьера) дату и время доставки. Очень удобно.
Главная отличительная особенность СПГ - в использовании малогабаритного (26х15х15 мм) модуля производства КНР - ДУЗ (датчика уровня звука). В интернет магазине MCU Store 30.10.2022 года автором статьи модуль под названием «Датчик уровня звука» был приобретён за 56 рублей. Дорого, но доставка «курьером до двери» за 7 дней. Ранее, в 2021 году, такие же модули мне в качестве подарка были высланы из «Алиэкспресс» в бандероли («мелком пакете») вместе с другими заказанными деталями. Это были 4 не разделённые печатные платы в полном сборе, которые перед использованием следовало разделить (аккуратно разломить). Вероятно, тогда в продаже они были в большом избытке и очень дёшевы, если высылались в качестве подарка (входного бонуса). Однако, на «Алиэкспресс» сроки доставки намного больше, а риск не получить заказанное, получить брак или крупный некомплект после предоплаты от недобросовестного продавца (например, Sun Xiongjian из Гонконга) вполне реален.
Вторая отличительная особенность СПГ в том, что сигнализатор питается от 9-вольтового аккумулятора производства КНР с возможностью его подзарядки через микро-USB гнездо. А при установке дополнительного разъёма с размыкателем может питаться от промышленного адаптера (БП) с широким диапазоном (от 4,5 до 9 Вольт) выходного напряжения.
Третья отличительная особенность СПГ в том, что модуль А1 (ДУЗ) «доработан» и вместо изначального тока потребления 5,2 мА (при U пит = +4,5 В) потребляет 1,05 мА.
Основной недостаток СПГ – сравнительно большой (3,5 мА) ток дежурного режима (а до «доработки» модуля А1 ток составлял 7,6 мА).
Составные части СПГ

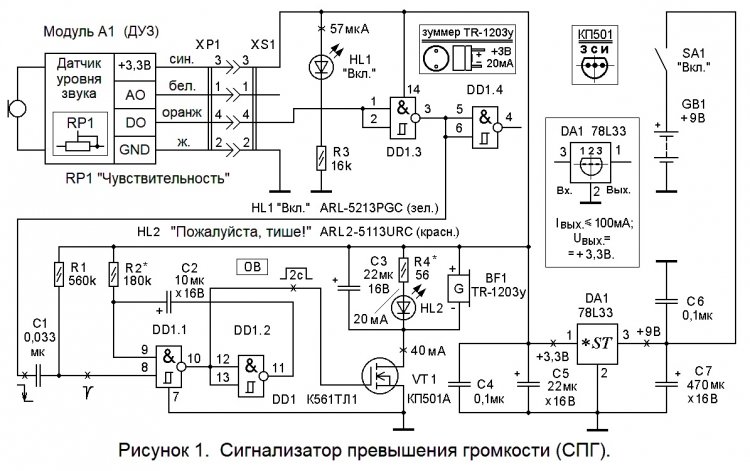

СПГ (см. рисунок 1) состоит из:
- литиевого аккумулятора GB1 Finepower KT-3113 производства КНР (9 Вольт, ёмкость 500 мА/час, с подзарядкой от micro-USB), имеющего реальное выходное напряжение питания 8,5 Вольта и выходной ток до 100 мА;
- тумблера SA1 «Вкл.» типа MTS-102 или SMTS-102;
- модуля датчика уровня звука А1 производства КНР;
- зелёного светодиода HL1 «Вкл.» с токоограничительным резистором R3;
- входного инвертора DD1.3, выполненного из логического элемента «2И-НЕ» объединением входов;
- ФКИ (формирователя коротких импульсов), собранного на элементах C1 R1 и вырабатывающего короткий импульс отрицательной полярности по спаду на его входе;
- ОВ (одновибратора), собранного на логических элементах DD1.1 DD1.2 с времязадающей цепью C2 R2 и запускаемого коротким спадом инвертированного импульса положительной полярности;
- токового ключа VT1, выполненного на полевом транзисторе КП501А, с комплексной стоковой нагрузкой;
- интегрального стабилизатора DA1 c керамическими конденсаторами С4 и С6 обвязки;
- конденсаторов С5 и С7 фильтра постоянного тока.
Комплексная стоковая нагрузка состоит из:
- красного светодиода HL2 «Пожалуйста, тише!» с токоограничительным резистором R4*;
- активного (имеющего встроенный генератор) зуммера BF1 типа TR-1203y;
- оксидного конденсатора С3, улучшающего запуск и работу зуммера BF1;
Порядок работы с СПГ
После включения питания тумблером SA1 «Вкл.», напряжение питания + 9 Вольт поступает на вход (вывод 3) интегрального стабилизатора DA1. С выхода (вывода 1) DA1 стабильное напряжение +3,3 Вольта поступает на модуль А1 (ДУЗ) и остальную часть схемы СПГ.
После звукового воздействия (превышения звукового порога) на выходе «DO» (Digital out) модуля А1 устанавливается лог.1. Эта лог.1 инвертируется элементом DD1.3 и с выхода (вывода 3) DD1.3 поступает на вход (левый – по схеме – вывод конденсатора С1) ФКИ, собранного на элементах C1 R1. На выходе (правом – по схеме – выводе С1) появляется короткий спад инвертированного импульса положительной полярности, который запускает ОВ (DD1.1 DD1.2 C2 R2) на 2 секунды. На выходе (выводе 10) DD1.1 формируется положительный импульс, который поступает на затвор VT1. Транзистор VT1 открывается (сопротивление канала исток – сток уменьшается до нескольких Ом) и комплексная стоковая нагрузка С3 HL2 R4 BF1 работает в течение этих же 2 секунд. Красный светодиод HL1 ярко светится, а зуммер BF1 издаёт непрерывный тональный звук.
Если чрезмерное звуковое воздействие на микрофон модуля А1 продолжается (громкость звука никто не уменьшил), то описанные запуски ОВ моментально повторяются. При громкости звукового воздействия на модуль А1 немного больше порогового, двухсекундные запуски ОВ на слух сливаются в непрерывный светозвуковой сигнал «Пожалуйста, тише!».
Рассмотрим более подробно работу ОВ, собранного на элементах DD1.1 DD1.2 C2 R2. Запуск ОВ осуществляется подачей короткого импульса отрицательной полярности на вход запуска (на вывод 8) DD1.1. Это приводит к появлению положительного перепада напряжения на выходе ОВ (на выводе 10 DD1.1). После завершения импульса отрицательной полярности на входе (выводе 8) DD1.1, выходной логический уровень ОВ (в течение времени τ перезаряда конденсатора C2) поддерживается низким уровнем напряжения на входе (выводе 9) DD1.1. Через 2 секунды (выдержка установлена соответствующим сопротивлением резистора R2*) ОВ возвращается в исходное состояние и на его выходе (на выводе 10 DD1.1) устанавливается лог.0.
Длительность работы ОВ зависит от времязадающей RC - цепи (C2 R2) и приближённо (в секундах) рассчитывается по формуле:
τ ≈ 0,7RC, где С – ёмкость времязадающего конденсатора С2 в микрофарадах, а R – сопротивление резистора R2 в мегомах. Причём, если сопротивление резистора R2 будет выбрано более 470 кОм, то конденсатор С2 должен иметь малый ток утечки. Оксидный конденсатор С5 является фильтром постоянного тока и поддерживает работу СПГ в стабильном состоянии.
Потребляемый ток дежурного режима не превышает 3,5 мА. Потребляемый ток СПГ в рабочем режиме (при работающем зуммере BF1 и светящемся красном HL2) составляет не более 44 мА.

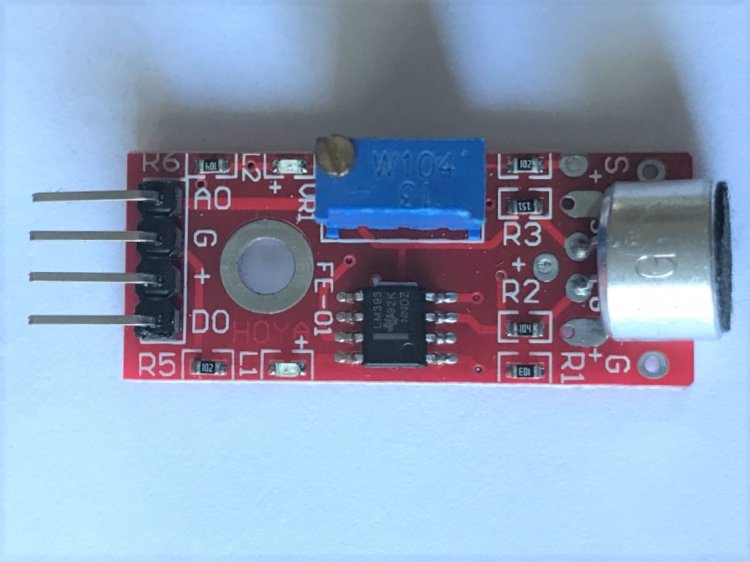

Основные характеристики модуля А1 (ДУЗ)
Датчик уровня звука на ИМС LM393 (арт.00065). Цена в интернет магазине MCU Store на 30.10.2022 составляет 52 рубля. Датчик реагирует на громкую музыку, шум, хлопки, дуновения ветра.
Датчик имеет цифровой (DO - digital out) и аналоговый (AO - analogue [ˈænəlɒg] out) выходы. Чувствительность цифрового выхода регулируется подстроечным резистором позволяя настроить порог срабатывания. Напряжение на аналоговом выходе пропорционально уровню громкости звука.
Выходы у двух модификаций модуля: Цифровой и аналоговый (4 контакта), либо цифровой (3 контакта).
Напряжение питания: + 3,3 … + 5 Вольт.
Выходной сигнал: цифровой TTL, аналоговый.
Размеры платы: 44 x 15 мм. Вес: до 35 грамм.
Настройка СПГ
Отечественная часть СПГ, собранная без ошибок и из исправных компонентов, работоспособна без настройки при первом включении. Однако может потребоваться подстройка модуля А1, которая заключается в следующем:

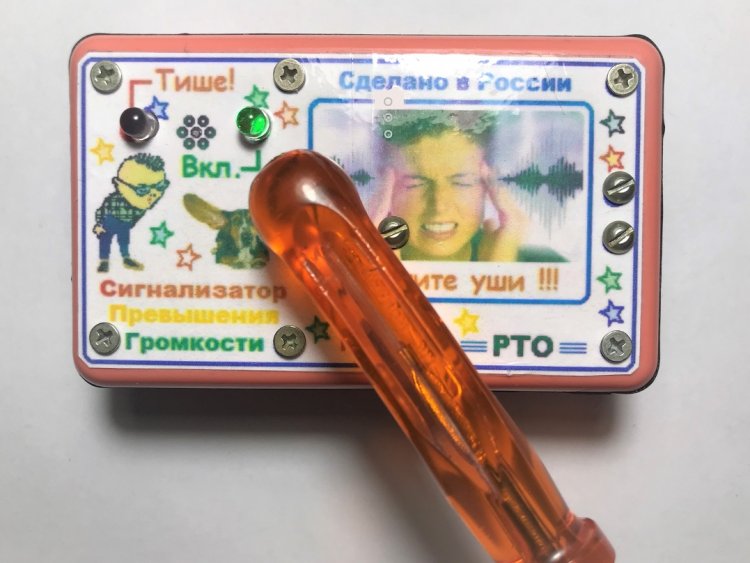

1). Вращая отвёрткой движок синего подстроечного многооборотного резистора RP1, добиваются порога включения красного SMD - светодиода L2, расположенного на ПП модуля А1. Регулировать чувствительность СПГ можно слегка (на 1 – 2 оборота) отклоняясь от порога включения в ту или иную сторону. Грубо говоря, минимальная чувствительность соответствует погашенному SMD светодиоду L2, а максимальная чувствительность - светящемуся SMD - светодиоду L2.
2). Внутри корпуса СПГ свечение SMD светодиода L1 всё равно не видно, но он потребляет неоправданно большой (более 2 мА) ток, что заметно сокращает время непрерывной работы СПГ от аккумулятора. Поэтому для уменьшения потребляемого тока СПГ, SMD-резистор R5, ограничивающий ток через SMD светодиод L1, выпаивается из схемы. Таким образом, SMD светодиод L1 перестаёт светиться.
Сердцем модуля А1 является микросхема LM393. Это два независимых компаратора в одном корпусе с широким диапазоном питающего напряжения. Компаратор LM393 может работать, как от однополярного (+2 … +36 В) !!!, так и от двухполярного источника (±1 … ±18 В) Ознакомиться подробно с возможностями этой ИМС можно с помощь следующей строки:
Скачать datasheet LM393 в формате pdf (595,7 KБ).
В более интересной (иллюстрированной и дополненной) форме можно найти этот же материал, если скачать архив файла Word (203 кБ) «LM393_КД», пройдя по ссылке.
3). При необходимости, длительность работы ОВ можно изменить в широких пределах (например, от 1 до 14 секунд) подборным резистором R2* (100 кОм … 5,1 МОм).
4). При использовании обычного (не суперъякого) зелёного LED HL1 «Вкл.», рабочий ток HL1 следует увеличить уменьшением сопротивления резистора R3.
Для этого в разрыв цепи R3-HL1 с соблюдением полярности («плюс» миллиамперметра - к катоду HL1) включают миллиамперметр постоянного тока. Резистор R3 временно заменяют «лабораторной парой» - двумя, соединёнными последовательно (постоянным 22 … 33 Ома и подстроечным 22 … 33 кОм). Включают питание СПГ (SA1 - в правое положение) и, вращая шлиц подстроечного резистора отвёрткой, устанавливают номинальный ток HL1 равный 10 … 20 мА. Далее, не изменяя положения шлица подстроечного резистора, выключают питание, выпаивают «лабораторную пару» и тестером измеряют её суммарное сопротивление. Выбирают резистор с ближайшим (к измеренному) номиналом из имеющихся, и впаивают его вместо резистора R3. Максимальный рабочий ток светодиода HL1, указанного в схеме (рис. 1) может составлять 25 мА. А хорошую яркость свечения он обеспечивает уже при токе более 100 мкА. В авторском варианте ток через HL1 установлен 57 мкА, что обеспечивается номиналом резистора R3, равным 16 кОм.
5). Если работа зуммера даёт акустическую обратную связь с микрофоном модуля А1, то достаточно заклеить кусочком изоленты большую часть акустического отверстия зуммера BF1. Тогда непрерывные перезапуски ОВ после понижения уровня звукового воздействия, будут прекращены.
Вот теперь менеджеру из ТЦ следует выбрать место, на котором будет у него стоять СПГ. Соседу по ТЦ - включить музыку, и подстроечником модуля А1 установить порог (по прибору или по договорённости) допустимого уровня громкости музыки.
Детали СПГ
В СПГ применены постоянные резисторы МЛТ, С2-23, С2-33. Конденсаторы C1, C4, C6 керамические типа КМ, К10-17. Остальные конденсаторы оксидные типа К50-35 или зарубежного производства. При этом С2 желательно применить с малым током утечки. Это особенно важно, если сопротивление резистора (для увеличения времени работы ОВ) будет увеличено до 1 … 5 Мом. Такому требованию отвечают, например, конденсаторы серии CFM фирмы «Maron» (корпус красного цвета с указанием максимальной рабочей температуры 105 градусов С) или серии ТК фирмы «Jamicon». ИМС DD1 К561ТЛ1 (CD4093A) можно заменить К561ЛА7 (CD4011A). Транзистор VT1 КП501А можно заменить любым из группы КП501 … КП505 (кроме КТ503) с любым буквенным индексом. Светодиоды HL1 и HL2 - с повышенной светоотдачей. Зелёный светодиод HL1 ARL-5213PGC можно заменить, например, зелёным OSBG5111A–VW (18 cd, 20 мА). Красный светодиод HL2 ARL2-5113URC можно заменить красным FYL-5013URC, жёлтым ARL-5013UYC или любым другим суперъярким. Тумблер SA1 – MTS102, SMTS102 или аналогичный на 2 положения.
Информация любителям улучшать схемы
1). Суперъяркий зелёный светодиод HL1 «Вкл.» (ARL-5213PGC) можно заменить мигающим (ARL2-5213PGC-B), который заметное потребление тока имеет только во время короткой вспышки. При этом для увеличения яркости вспышек, сопротивление резистора R3 желательно уменьшить вплоть до 470 Ом.
2). Если красный светодиод HL2 (имеющий прямое падение напряжения 1,6 Вольта) заменить синим (имеющим прямое падение напряжения 3 Вольта - такое же, как и у зелёного HL1), то сопротивление резистора R4 следует уменьшить до 15 Ом.
4). Вместо аккумуляторного питания для СПГ можно применить сетевое питание от адаптера (блока питания) с номинальным напряжением от 5 до 10 Вольт.
Печатная плата СПГ выполнена из односторонне фольгированного стеклотекстолита размерами 51 х 38 х 2 мм (см. рисунки 2 и 3). Диаметр отверстий на печатной плате под микросхему 0,7 … 0,8 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм, под крепёжные отверстия – 3,2 мм.

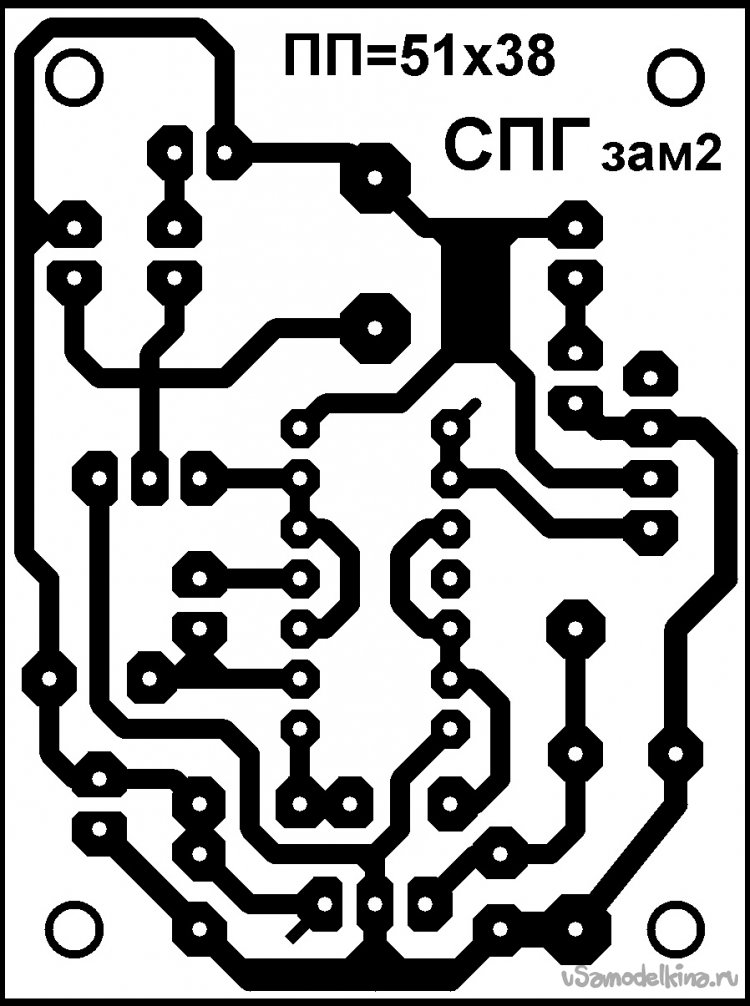

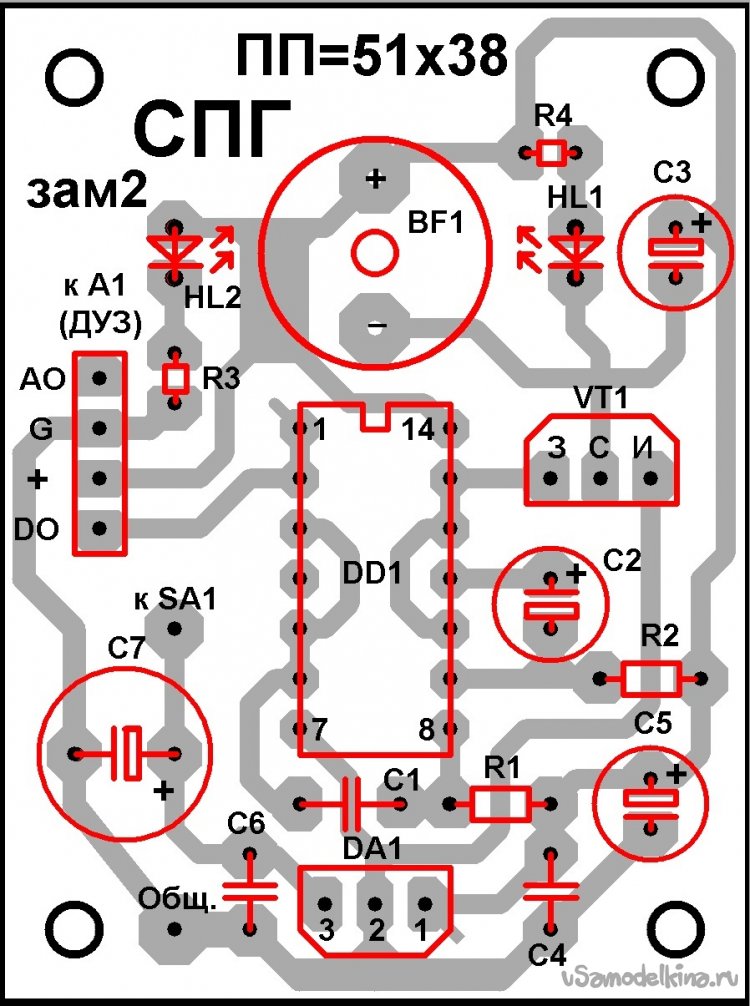

Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП (печатной платы) подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Пайку ИМС DD1 (полевой структуры) рекомендуется вести заземлённым жалом низковольтного паяльника. Обойтись без заземления можно, если для установки на плату ИМС DD1 и полевого транзистора VT1 применить специальные розетки. Полевые структуры на плату устанавливают после окончания пайки остальных деталей.
Большинство радиоэлектронных компонентов СПГ (кроме модуля А1 «ДУЗ», аккумулятора GB1 и тумблера SA1) расположено на печатной плате, которая устанавливается в корпусе мыльницы прямоугольной формы размерами 100х60х25 мм.

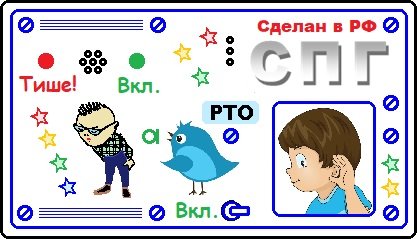

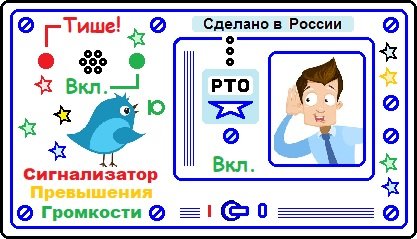

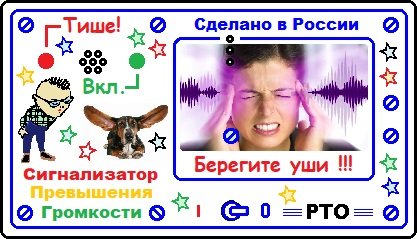

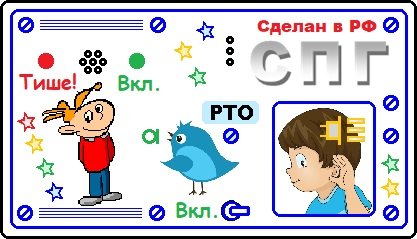

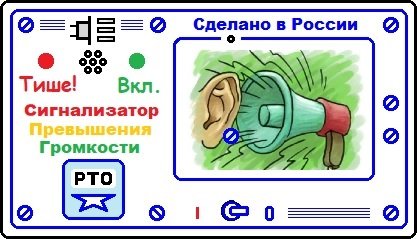

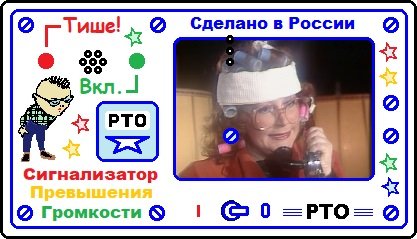

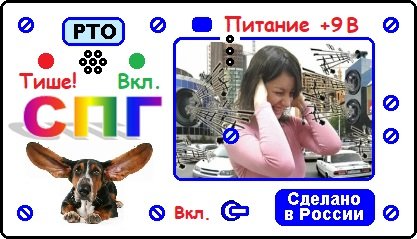

Варианты фальшпанелей смотрите на рисунках 4А … 4Ж:
Распечатанную фальшпанель СПГ вырезают по внешней стороне синей линии. (Чёрная рамка показывает габаритные размеры верхней крышки мыльницы размером 100 х 60 мм.). Вырезанный (1 из 7) рисунок фальшпанели приклеивается клеем ПВА к зачищенной мелкой шкуркой передней стенке корпуса (к крышке мыльницы).
После сушки под прессом (с прокладкой из впитывающей влагу бумаги) в течение 24 часов, рисунок защищается от воздействия влаги широкой полоской прозрачного скотча.

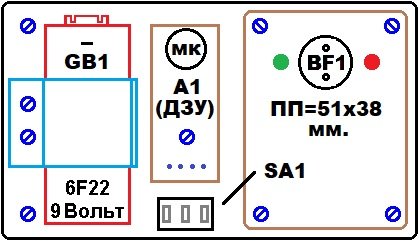

Составные части СПГ размещаются в корпусе – мыльнице размером 100 х 60 х 32 мм. в соответствии с планом расположения (см. рисунок 5).
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье СПГ. Первая часть гуманитарного блока – три загадки радиотехнической тематики.
Загадка №1.
Голова слушает, тело в руку просится,
хвост длинный, зато ног отродясь не было.
Может быть, вам в большей степени понравится другая загадка. Попробуйте прочитать подсказку:
Загадка №2.
Музыку любит, речь - понимает,
а на ветру шуметь начинает.
А вот и последняя, третья загадка – чуть-чуть длиннее, но совсем лёгкая.
Загадка №3.
Кто на сцене побывал, тот его в руках держал.
В караоке, без него петь никто не будет.
Если навыки иметь, то не будет он свистеть.
А всё то, что слышал он, УЗЧ обсудит.
Вторая часть гуманитарного блока – ребус СПГ №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 6). Ну и ещё одна подсказка, которая, впрочем, может не только подсказать, но и запутать: в слове всего во7 букв.
Рисунок 06.
Полный ответ к ребусу СПГ №1:
Разгадав загадки или ребус, следует ввести ответ в строку «Пароль» файла «SPG_4work». Тогда вы сможете, получить комплект КД для изготовления СПГ, и в качестве бонуса готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Также, Вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «SPG_4work» можно скачать здесь:
Или на Яндекс.Диске, пройдя по ССЫЛКЕ.
ВИДЕО
Если у Вас есть желание посмотреть на поделку при демонстрации её работы и внешнего вида, то откройте видео «SPG» (73,9 МБ), пройдя по ссылке:
Чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом (см.
рисунок 07):
«Рецензия» на СПГ от бота Алисы
Текст рецензии по рекомендации Алисы читает актриса Татьяна Шитова.
Начну, пожалуй, с критических замечаний.
1). Сигнализатор превышения громкости – вещь интересная, но автономная. Сетевое питание не сделано, а непрерывной работы от аккумулятора в дежурном режиме хватит всего дней на 20.
2). В поделке нет потенциометра - регулятора чувствительности, Такая регулировка «отдана» подстроечнику, что не очень удобно.
3). В СПГ использовано большое количества крепежа. А длинные винты М3х36 мм. (особенно с резьбой до самой головки) найти затруднительно.
4). При установке высокой чувствительности СПГ, звук зуммера может приводить к акустической обратной связи с микрофоном модуля. Так что готовьте кусочек изоленты для заклеивания части выходного отверстия зуммера.
5). Применённый аккумулятор для долговечной работы потребует соблюдения правил его эксплуатации.
Теперь – о достоинствах поделки.
1). В состав СПГ включён встроенный стабилизатор, что позволяет при переходе на сетевое питание использовать адаптеры с широким диапазоном выходного напряжения (от +4,5 до +10 Вольт).
2). Все элементы индикации СПГ размещены на печатной плате и не требуют утомительного индивидуального крепления и монтажа.
3). В корпусе имеется свободное место, а это резерв для любителей различных улучшений и дополнений.
4). В схеме есть резервный логический элемент. Правда, для его творческого применения потребуется изменение рисунка печатной платы.
И в заключение, советы изготовителям поделки.
1). Сигнализатор можно дополнить ушками или магнитным креплением.
2). Вместо дорогостоящей микросхемы К561ТЛ1 можно использовать дешёвую и широко распространённую К561ЛА7.
3). Для приклеивания фальшпанели рекомендую вместо клей-карандаша, использовать клей ПВА. Многослойное нанесение клея из клей-карандаша может привести к изменению цветовой гаммы фальшпанели.
4). На зелёном светодиоде «Вкл» желательно сделать индикатор разряда аккумулятора.
5). Диаметр отверстий в корпусе СПГ под зуммер и, особенно под микрофон, можно слегка увеличить.
На этом дозволенные речи прекращаю. Улетаю на Фобос – спутник планеты Марс, на рынок радиодеталей, чтобы купить для изготовителя СПГ универсальный сетевой блок питания.
Пожелайте мне удачи! See you soon!
Некоторые особенности изготовления СПГ
Рисунок 08.

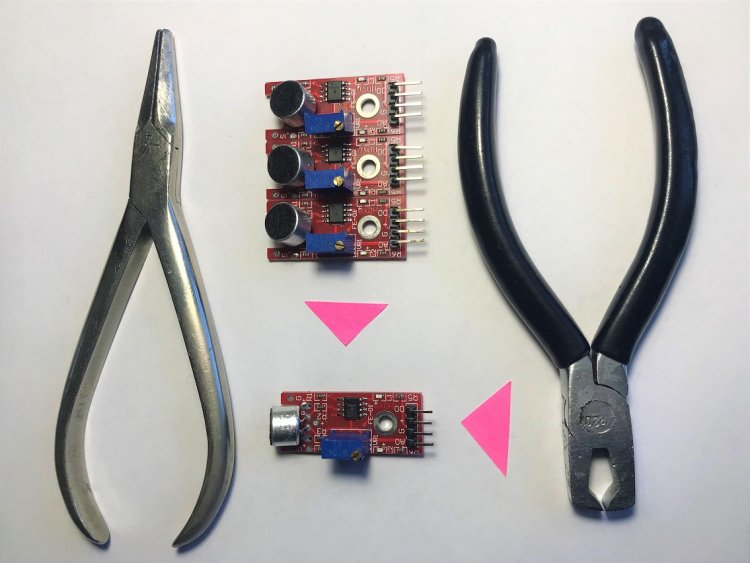

Для СПГ были заказаны готовые модули «Датчик уровня громкости», которые перед использованием следует разделить. В платах с двух сторон имеются глубокие надрезы, поэтому это не очень сложная процедура. Есть несколько вариантов разделения модулей. 1). Аккуратно отломить плоскогубцами. При этом есть риск раздавить SMD резистор или SMD светодиод, так как на плате очень мало места. 2). Проще раскусить платы неразделённых модулей клещами - гвоздодёрами. 3). Ещё проще сделать рычаг из винта М3 х 40 для разламывания плат. Винт вставляют в металлизированное отверстие на плате и закручивают гайкой М3. Торцевые кусачки нужны для уменьшения (на 2...3 мм.) длины 4 контактов штыревого разъёма.
Рисунок 09.

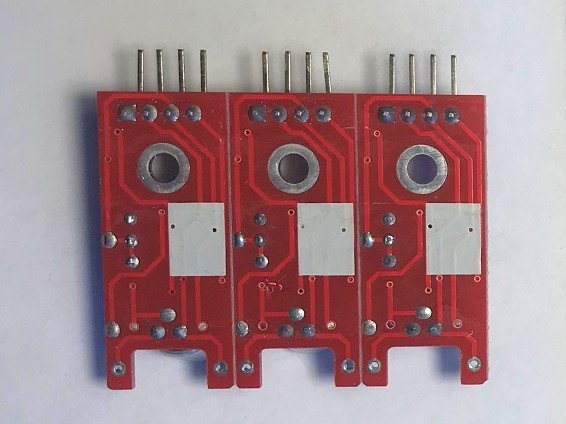

Вид на неразделённые модули с обратной стороны.
Рисунок 09А.

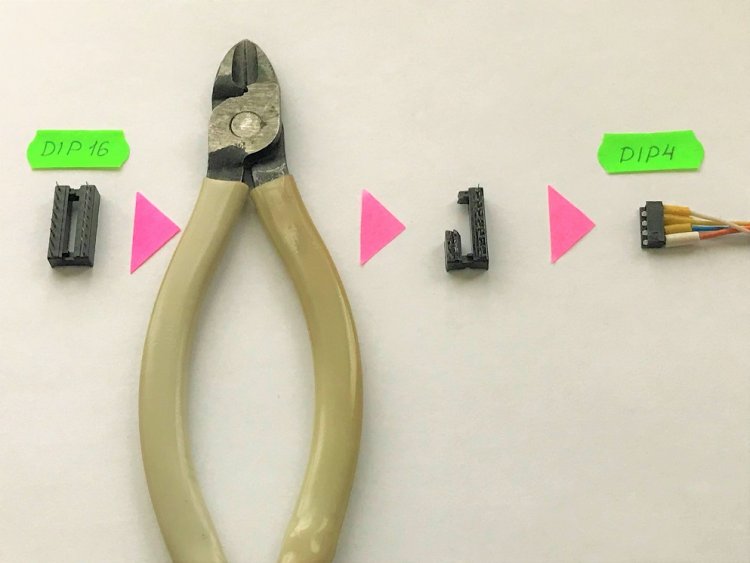

Гнёздную половинку 4-х контактного разъёма можно изготовить из «кроватки» для ИМС DIP14, DIP16, DIP18 и т. п. с шагом 2,5 мм, но лучше (заодно с модулем) заказать в том же Интернет-магазине MCU Store.
Рисунок 10.

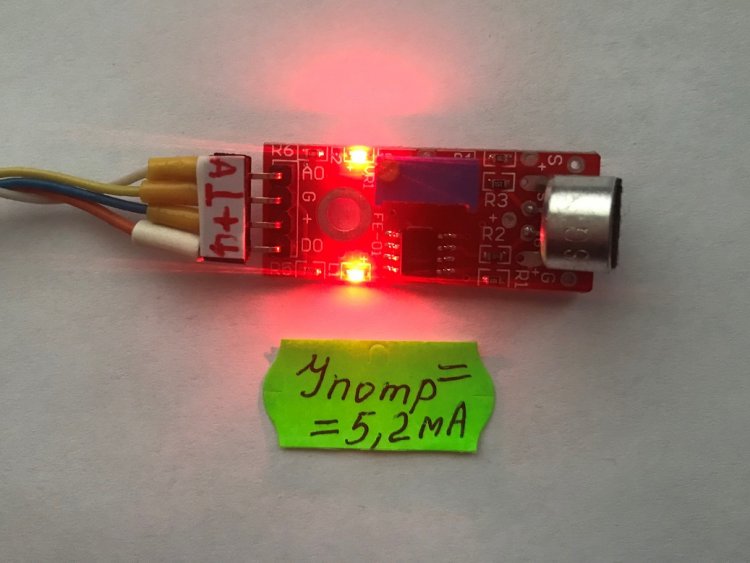

Включение модуля А1 показало, что потребляемый им ток неоправданно велик (5,2 мА). Нижний SMD светодиод L1 светится постоянно даже в дежурном режиме. Его свечение внутри корпуса СПГ всё равно не будет заметно.

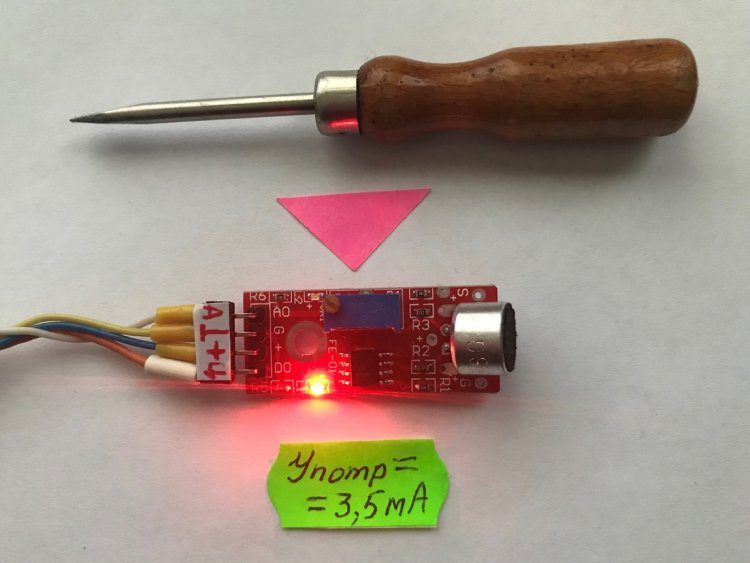

Рисунок 11.
Погашение верхнего SMD светодиода L2 показало снижение потребляемого тока до 3,5 мА). Его в принципе также можно удалить с модуля.
Рисунок 12.

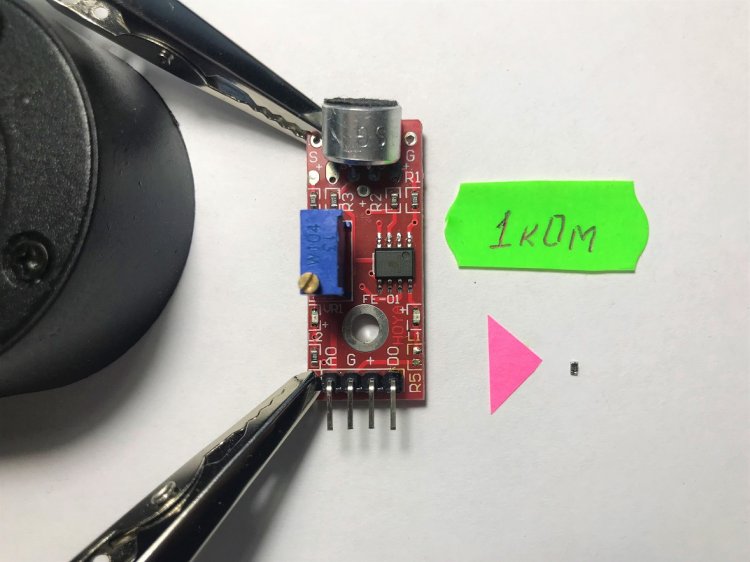

Выпаиваем с платы модуля резистор R5. При этом цепь питания SMD светодиода L1 разрывается, и он светиться не будет.
Рисунок 13.

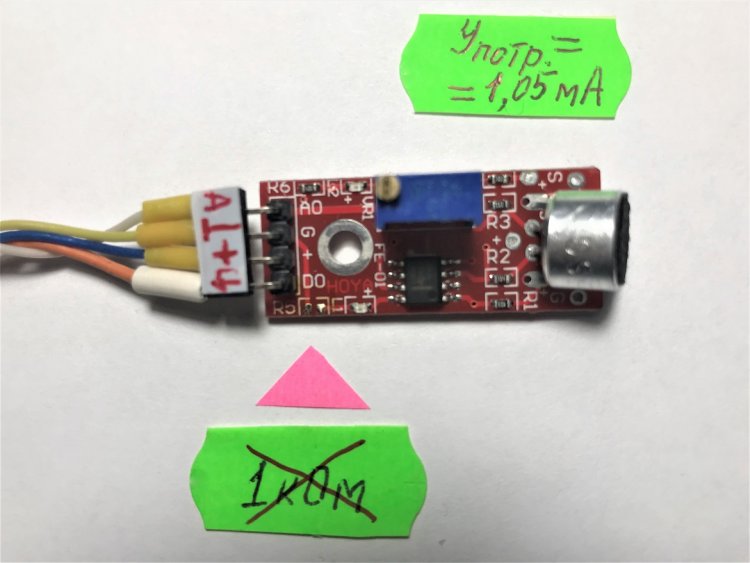

При обоих погашенных SMD светодиодах ток дежурного режима модуля А1 составляет 1,05 мА.

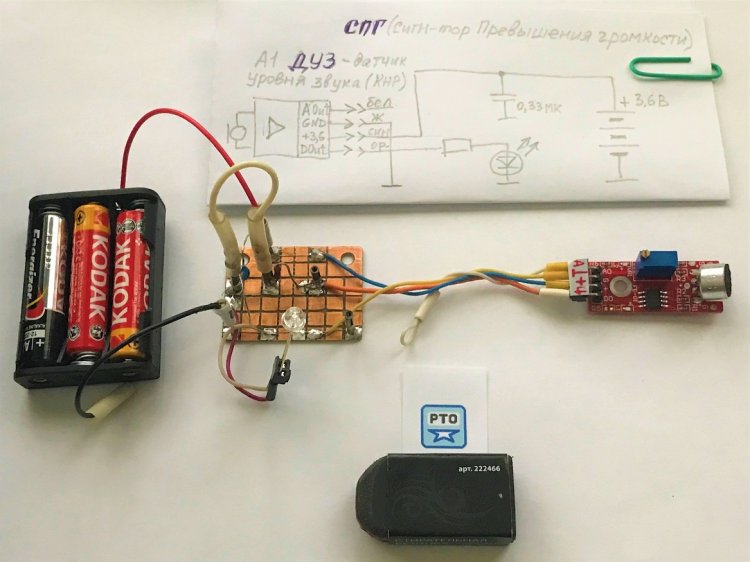

Рисунок 13А.
Лабораторная схема для проверки работоспособности модуля А1.
Рисунок 14.

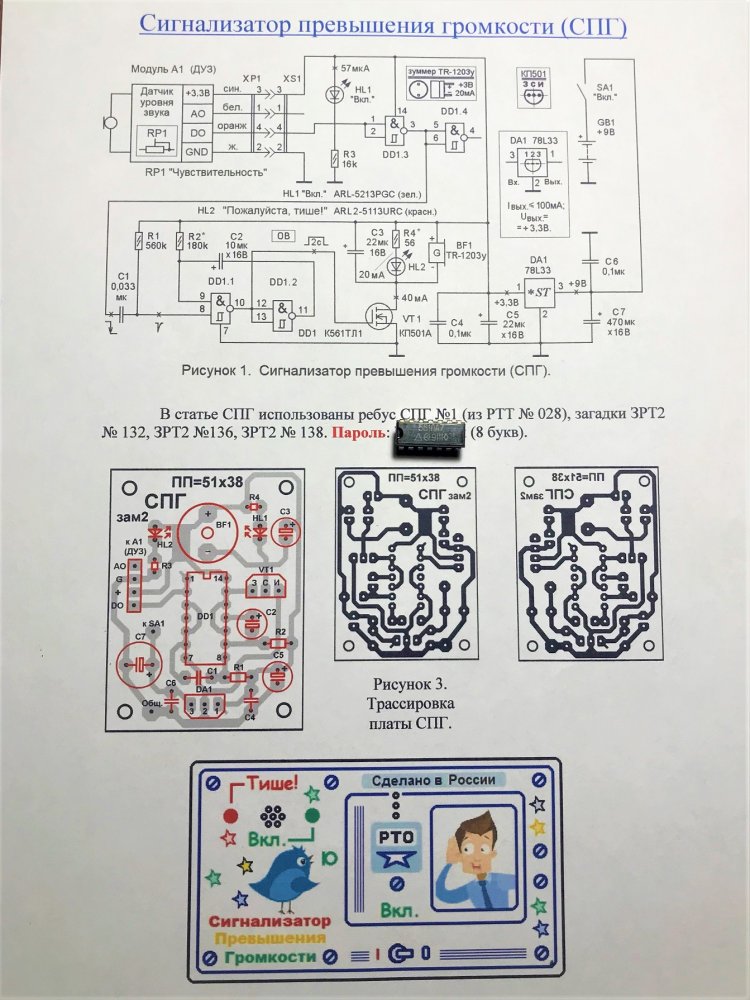

Такая распечатка КД на листе формата А4 вполне достаточна для изготовления СПГ.

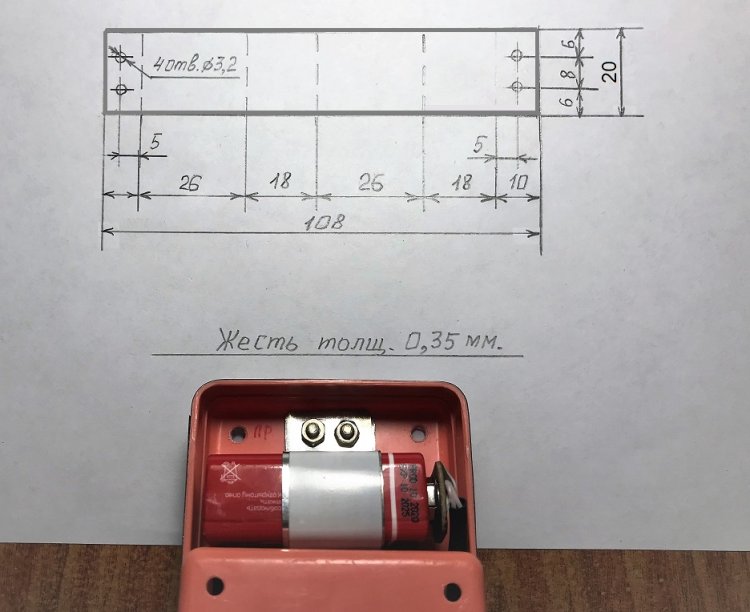

Рисунок 15.
Держатель для аккумулятора GB1 изготавливается из жести толщиной 0,35 мм и с одной стороны обклеивается цветной (белой) изолентой.
Рисунок 16.

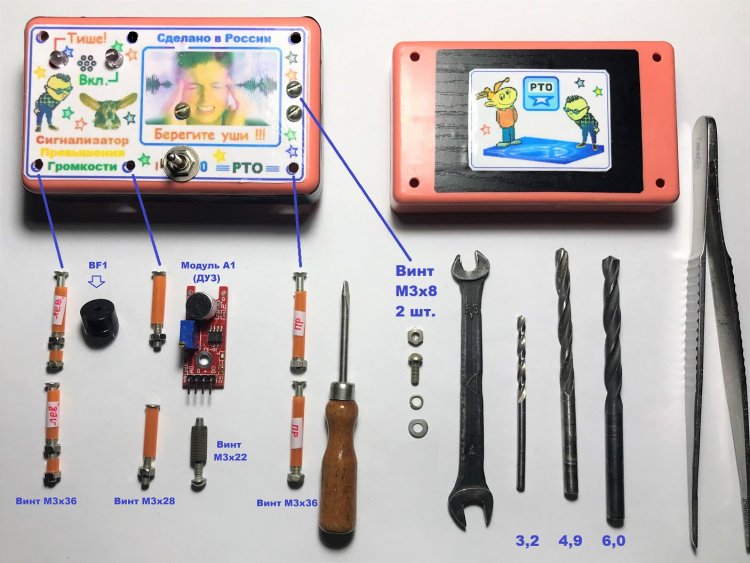

Крепёжные изделия, необходимые для крепления ПП, модуля А1, аккумулятора GB1 и скрепления обеих половинок корпуса.
Рисунок 17.

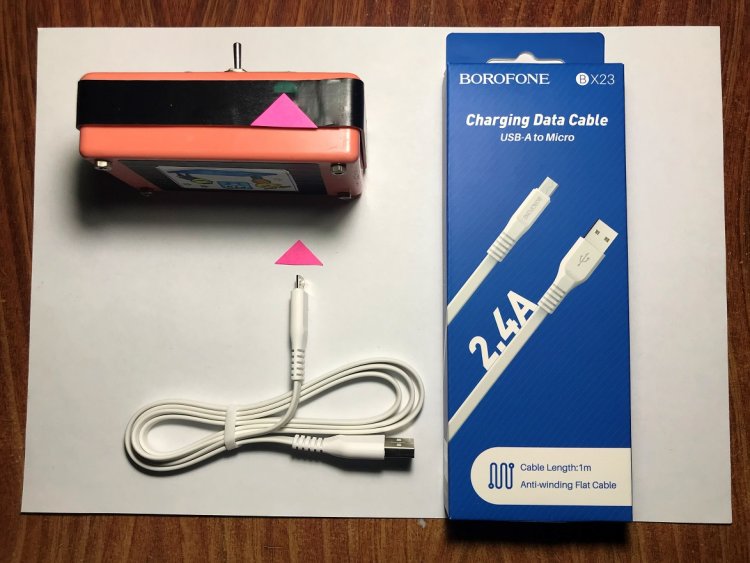

Заряд аккумулятора GB1 следует осуществлять напряжением +5 Вольт через специальное микро-USB гнездо, установленное в нижней части корпуса аккумулятора. Нужно только при заряде GB1 не забывать устанавливать тумблер SA1 в левое (по схеме - рисунок 1) положение.
Рисунок 18.
При включённом питании, в отсутствие звукового воздействия на микрофон модуля А1, светится зелёный светодиод HL1 «Вкл».
Рисунок 19.

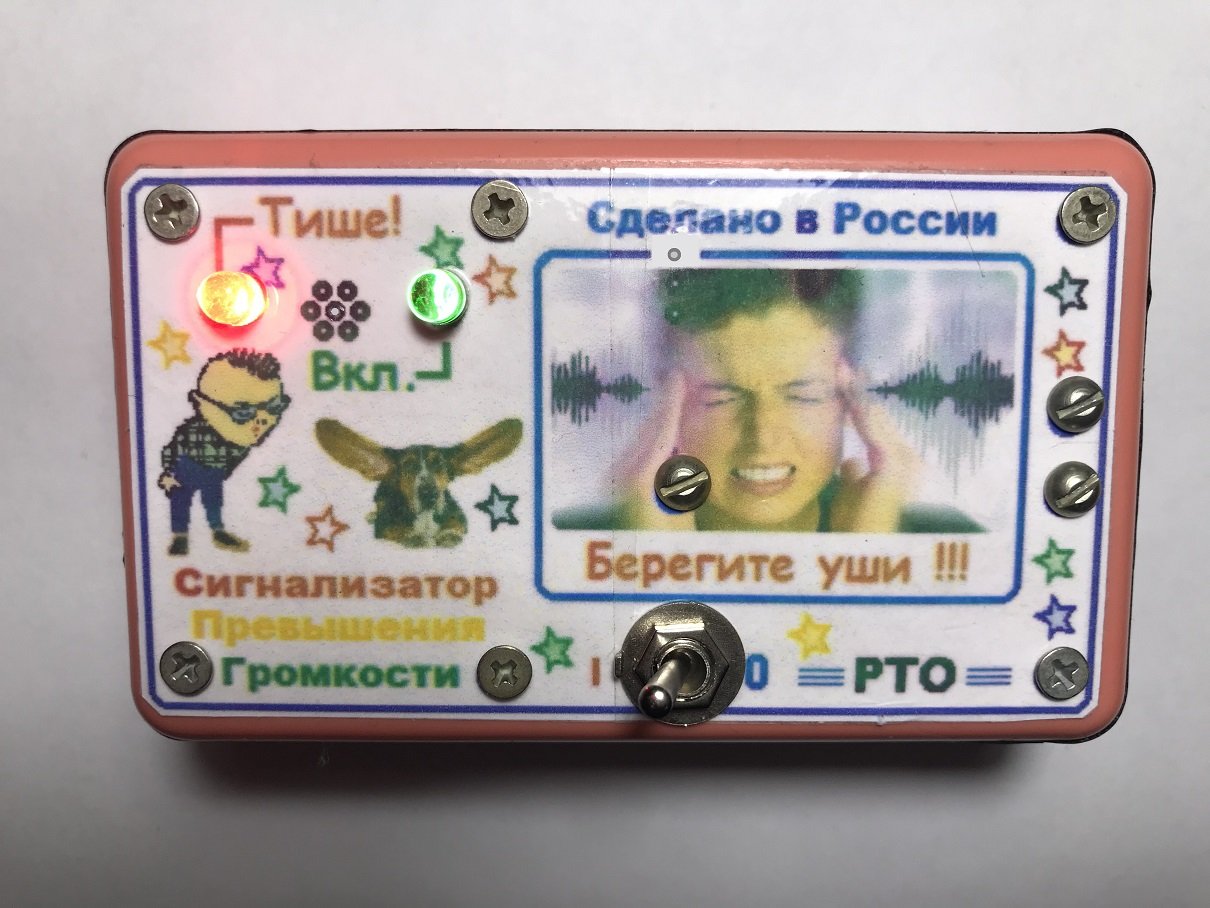

При превышении порогового уровня звукового воздействия на микрофон, включается красный светодиод HL2 «Тише!» и звучит активный зуммер BF1.
Рисунок 20.

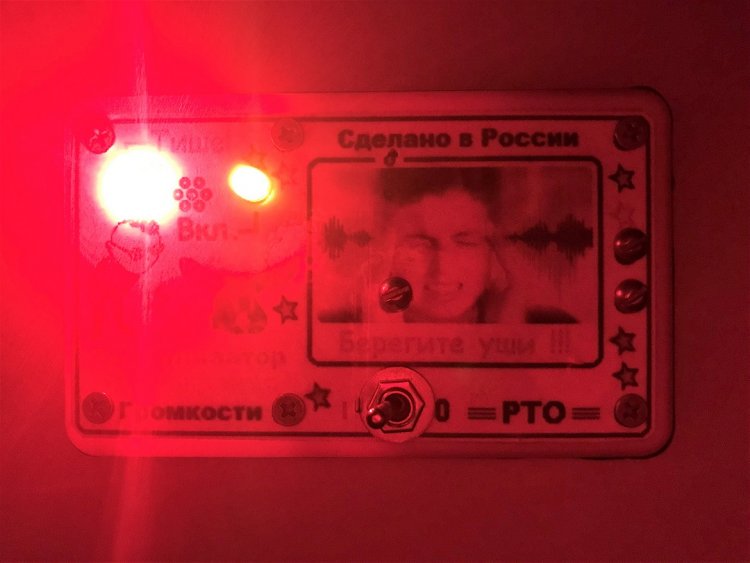

В темноте свечение светодиодов HL1 и HL2 заметны намного лучше.

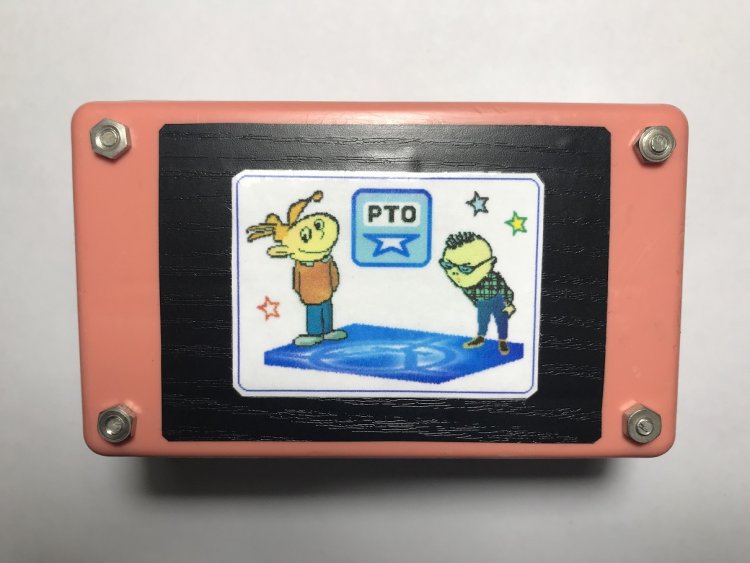

Рисунок 21.
Задняя крышка корпуса – мыльницы «украшена» ламинированной этикеткой РТО.

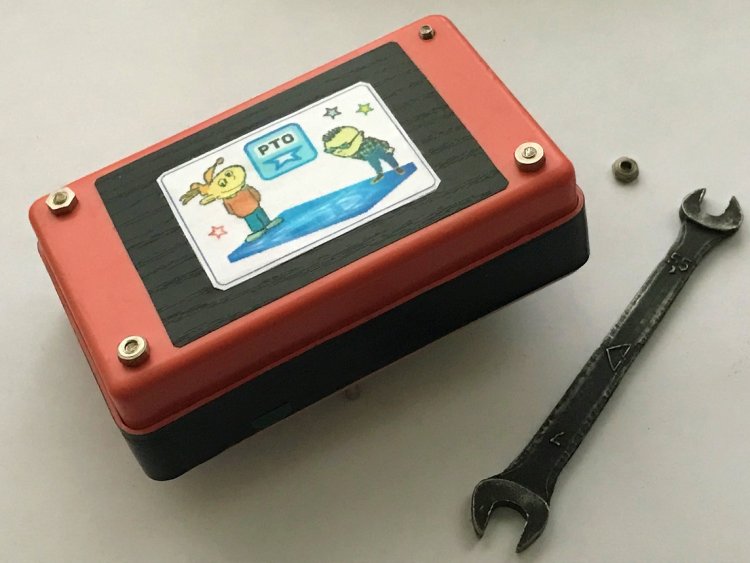

Рисунок 22.
Плата в сборе и задняя крышка СПГ скрепляются при помощи 6 винтов М3х36 мм. желательно с полукруглыми головками. Два средних винта, не задействованных в креплении задней стенки корпуса, обрезаются до длины 28 мм. Под одно из отверстий в ПП требуется проложить изолирующую шайбу М3 (пластмассовую, паронитовую или картонную), которая исключит КЗ между двумя печатными дорожками. Оранжевые полые цилиндры под винты М3 нарезаются из коктейльной трубки (см. на рисунке 16 слева) диаметром 3,2 … 4,2 мм, прикрепляемой к картонной упаковке от соков для детского питания.

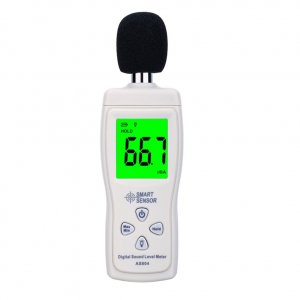

Купить готовый датчик громкости звука можно в интернет магазине «Яндекс Маркет». Для выбора товара достаточно в поисковой строке набрать: «датчик громкости звука» и нажать кнопку «Найти». Искомое также может обозначаться как «Прибор для измерения уровня звука», «датчик звука» или «шумомер». В зависимости от сложности прибора цена колеблется от 360 до 10000 рублей.
В другом месте купить модули ДУЗ «Датчик звука KY-037 для Ардуино» в количестве 5 или 10 штук (по цене 515 или 780 рублей - соответственно) можно, например, пройдя по ссылке. (Применение модулей возможно не только для Ардуино).
