Здравствуйте уважаемые рукодельники, умельцы и посетители сайта! В данной статье я хочу вам показать процесс изготовления декоративной ветряной мельницы и подробно описать как я все это делал. Это изделие изготавливалось на заказ. Из предложенных мною различных вариантов клиент решил остановиться именно на этой модели, но попросил немного изменить внешний вид, чтобы она была отлична от исходного варианта. Особых условий не было, поэтому договорились что все изменения я делаю на свой вкую и усмотрение. Человека это устроило, тем более что он не первый раз заказывает у меня украшения для своего участка, поэтому положился на мой вкус. В принципе эта работа не сложная, но есть много вещей, которые при изготовлении занимают много времени. Поэтому работа делалась достаточно долго. Да и не постоянно я ей занимался, так как срок сдачи был достаточно большой. Поэтому не торопился.
Итак, при изготовлении данной модели мельницы были использованы такие инструменты:
- торцовочная пила,
- циркулярная пила,
- электрический лобзик с разными полотнами,
- шлифовальная машина,
- УШМ с отрезным и лепестковым дисками,
- шуруповерт,
- электрическая дрель и коронки по дереву,
- сверлильный станок и сверло по металлу,
- строительный степлер со скобами,
- ножницы по металлу,
- газовая горелка,
-молоток, рулетка, линейка.

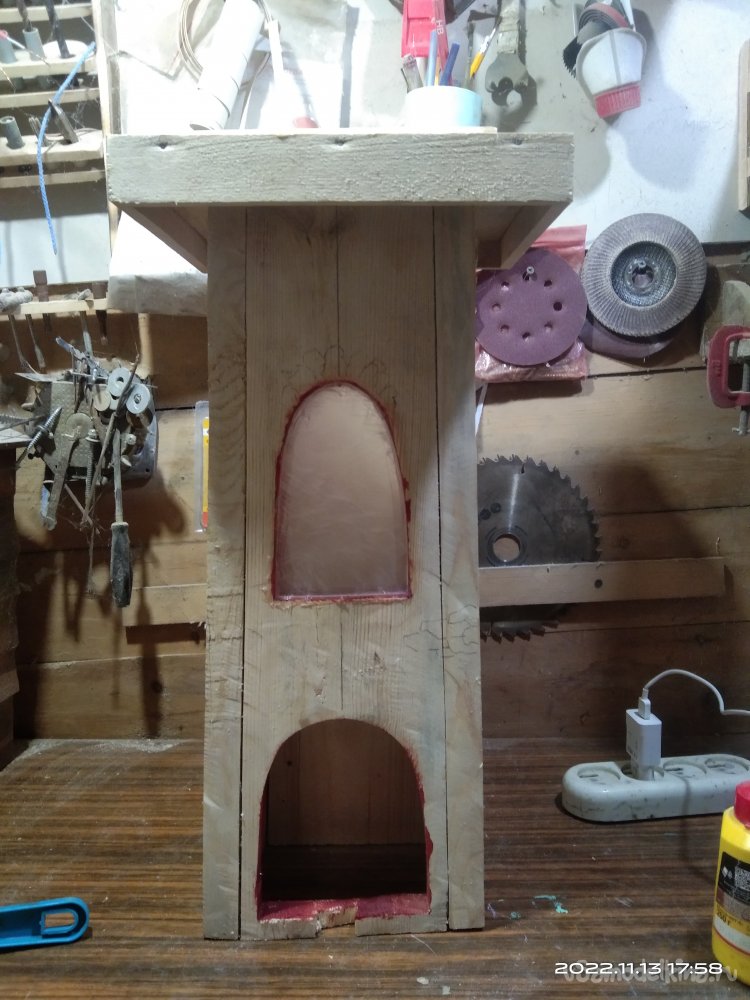

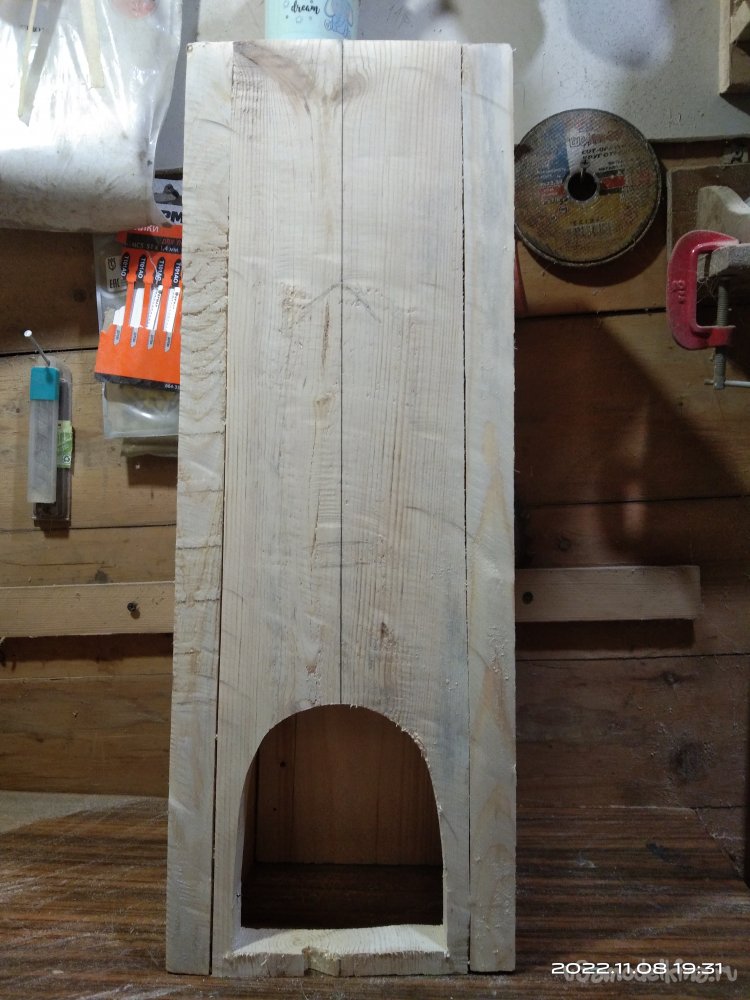

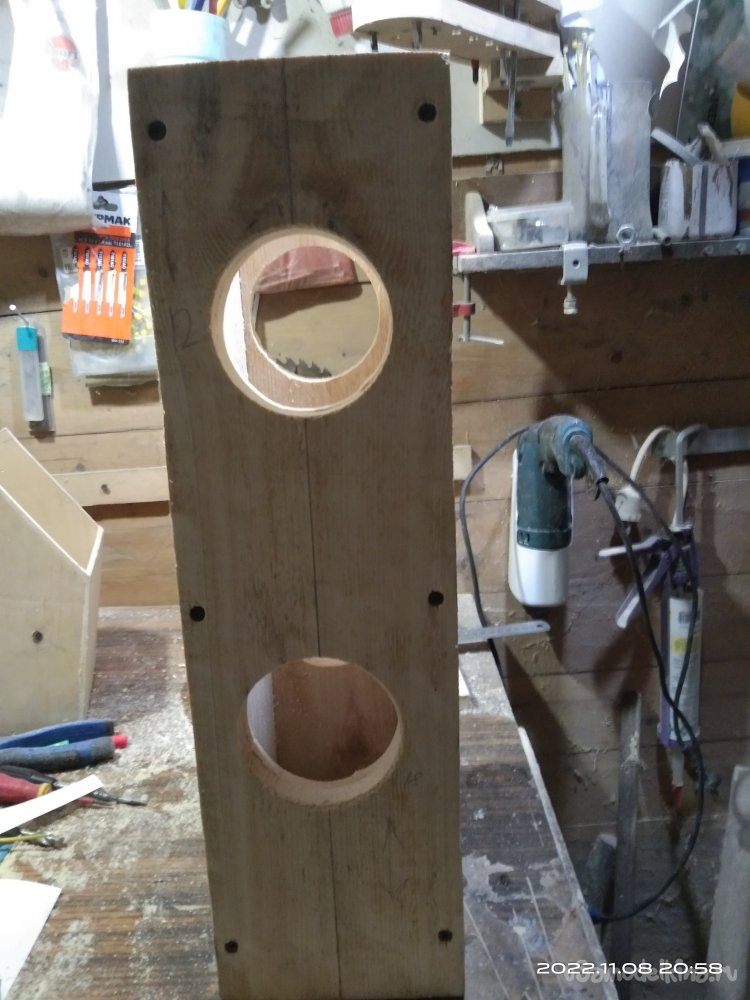

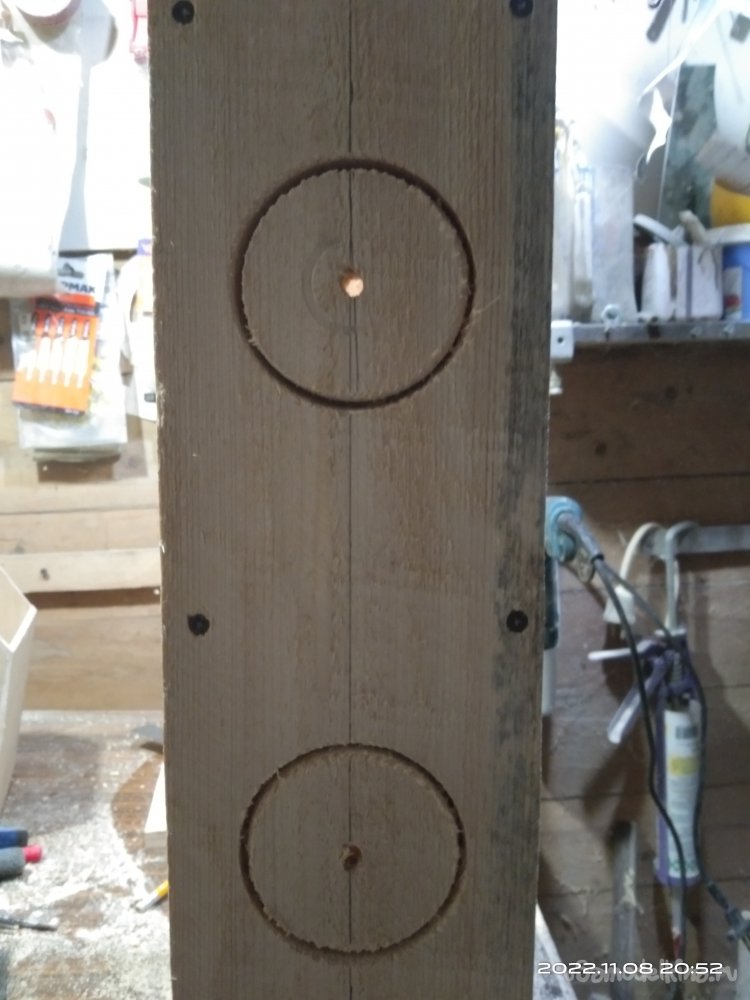

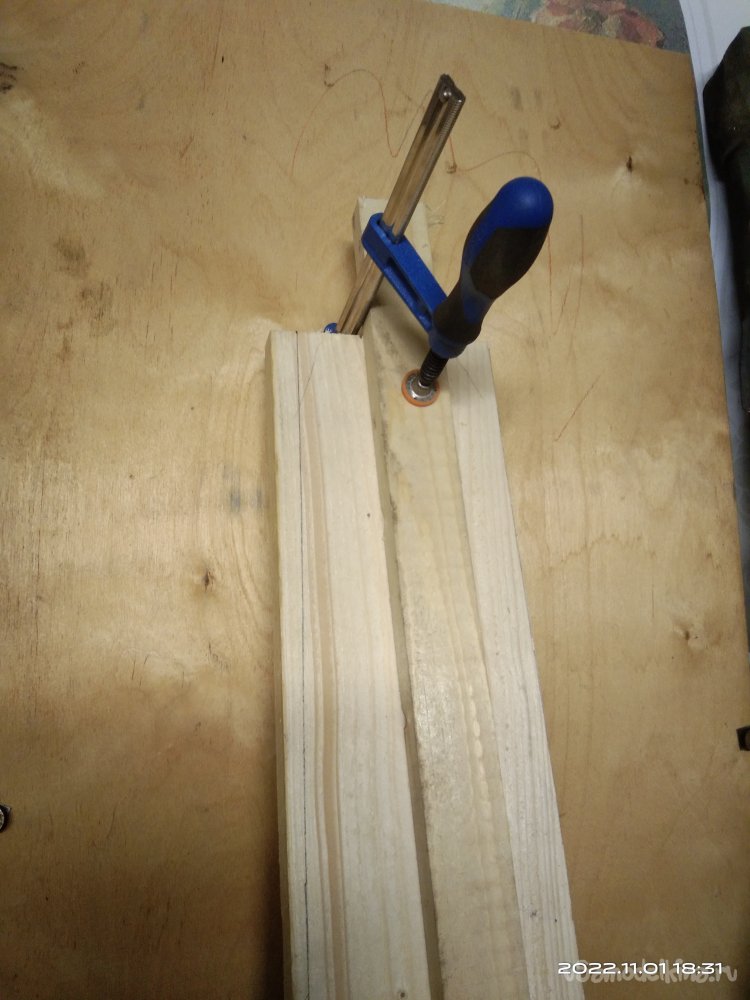

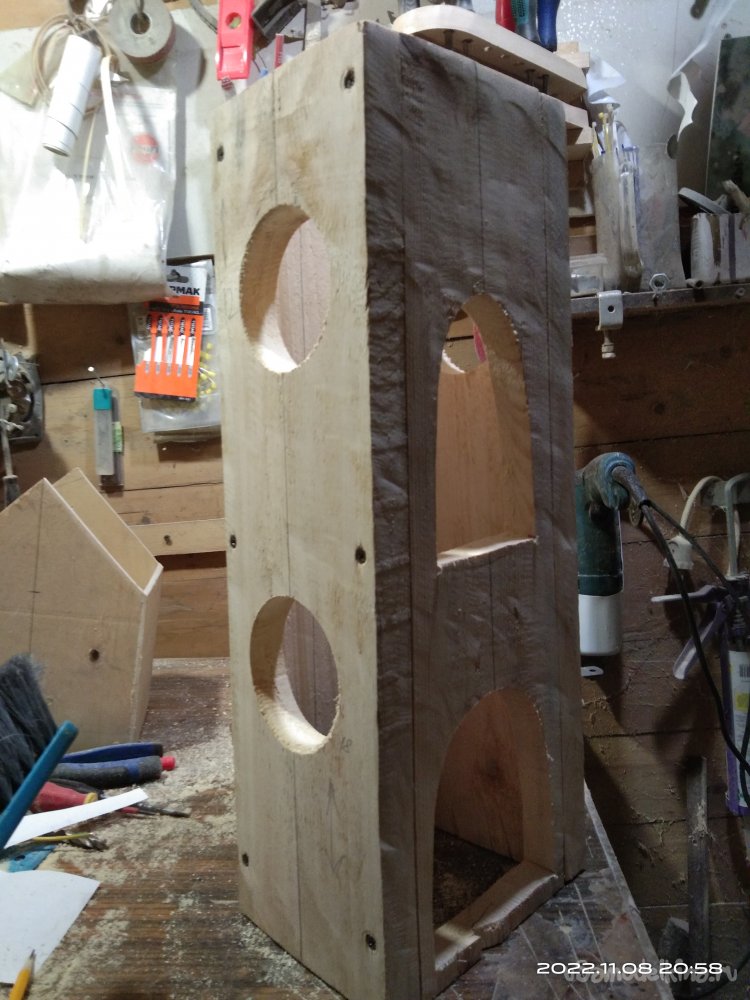

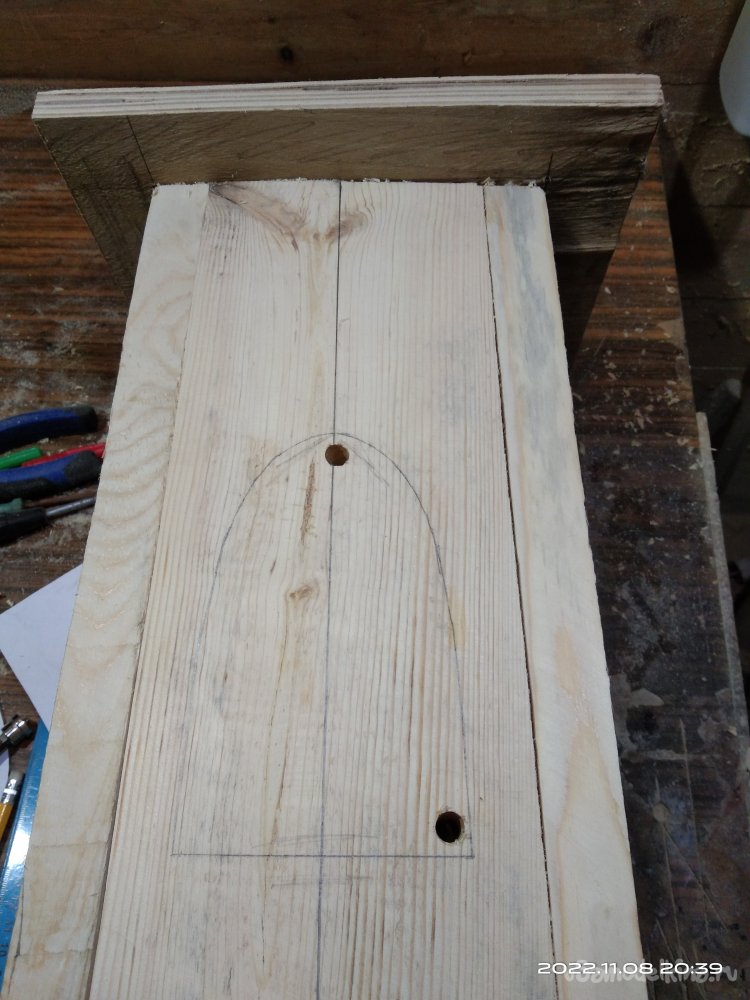

Начнем. Для тела мельницы я использовал доску. Определившись с размерами основной части, на торцовочной пиле отрезал заготовки нужной мне длины. Мельницу я делал в виде трапеции, поэтому с помощью электролобзика придал заготовкам нужную форму. Чтобы рез был ровным, я использовал направляющую из деревянной планки, которую прикрепил к заготовке струбцинами на некотором расстоянии от линии разметки спила. Как ни старайся, но без этого приспособления спил все равно будет хоть немного, но кривым. Готовые части я скрепил между собой саморезами и на циркулярной пиле выровнял верхнюю и нижнюю части, чтобы изделие было ровным и в дальнейшем можно было без проблем крепить остальные детали мельницы. Затем на поверхности деталей я провел разделительные линии ровно посередине. Так мне удобнее отмечать разметку для двери и окон. Дверь я выпиливал лобзиков, заранее высверлив несколько отверстий для входа полотна. Таким же образом выпилил и окно над дверью. В боковых частях изделия окна я решил делать круглыми, такие же как и на прототипе. В этом мне помогла дрель с коронками по древесине. Но так как коронка по размеру была меньше толщины доски, пришлось использовать и лобзик. Высверлив на глубину коронки, я остальную часть выпиливал лобзиком.

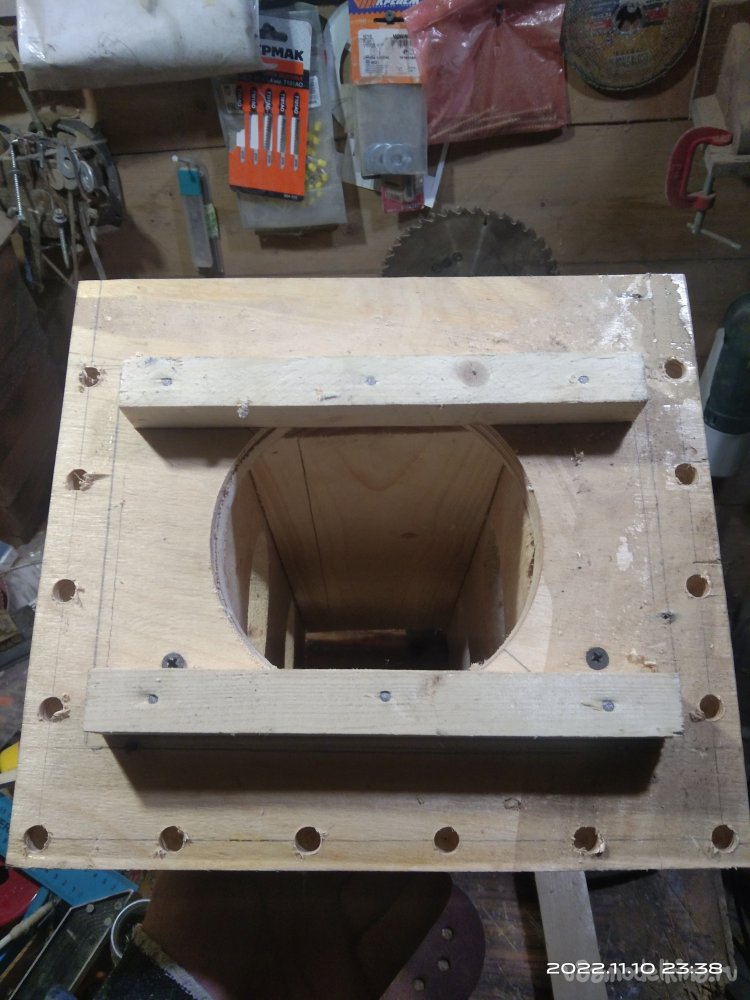

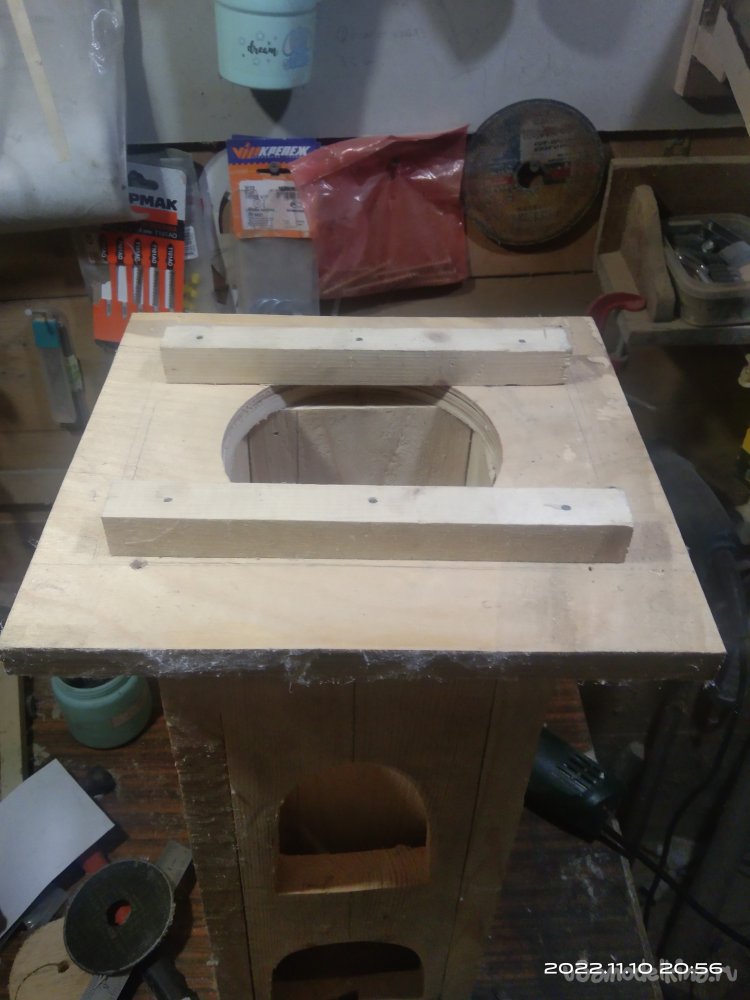

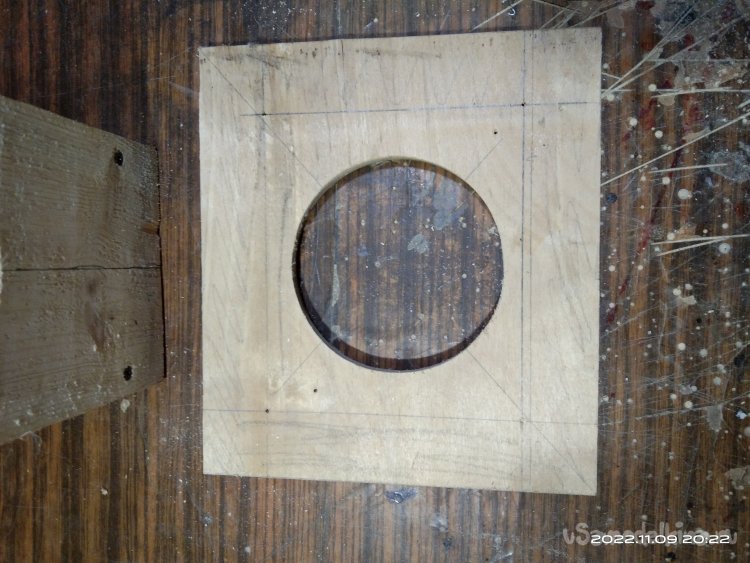

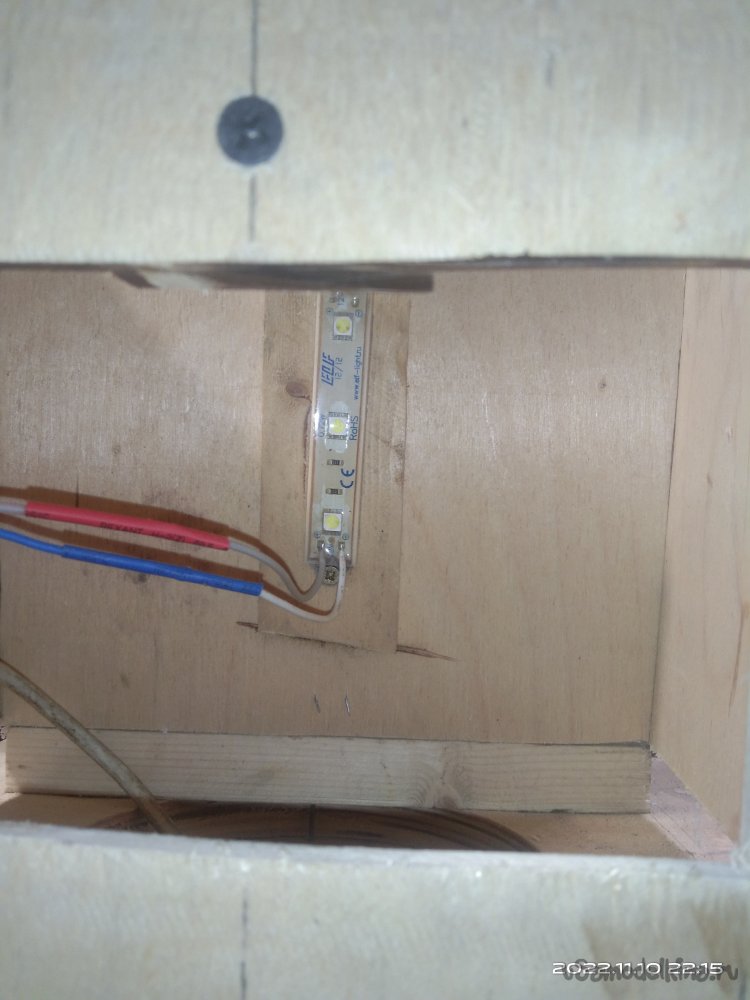

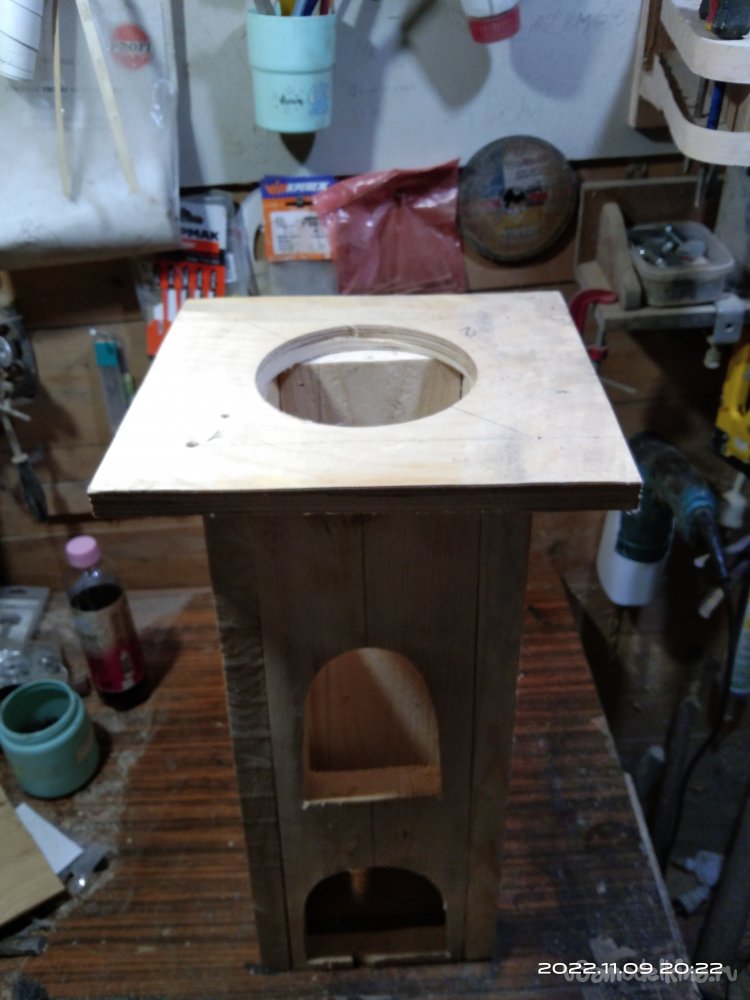

Далее, из 18-тимиллимитровой фанеры выпилил площадку для установки на нее домика, самой верхней части изделия. В ней так же коронкой и лобзиком высверлил круглое технической отверстие. Т.к. мельница будет светиться, внутри нее будут установлены светодиоды, а так же будут проложены кабеля, то такое отверстие необходимо в плане удобства замены светящихся элементов или каких-нибудь других действий внутри изделия.

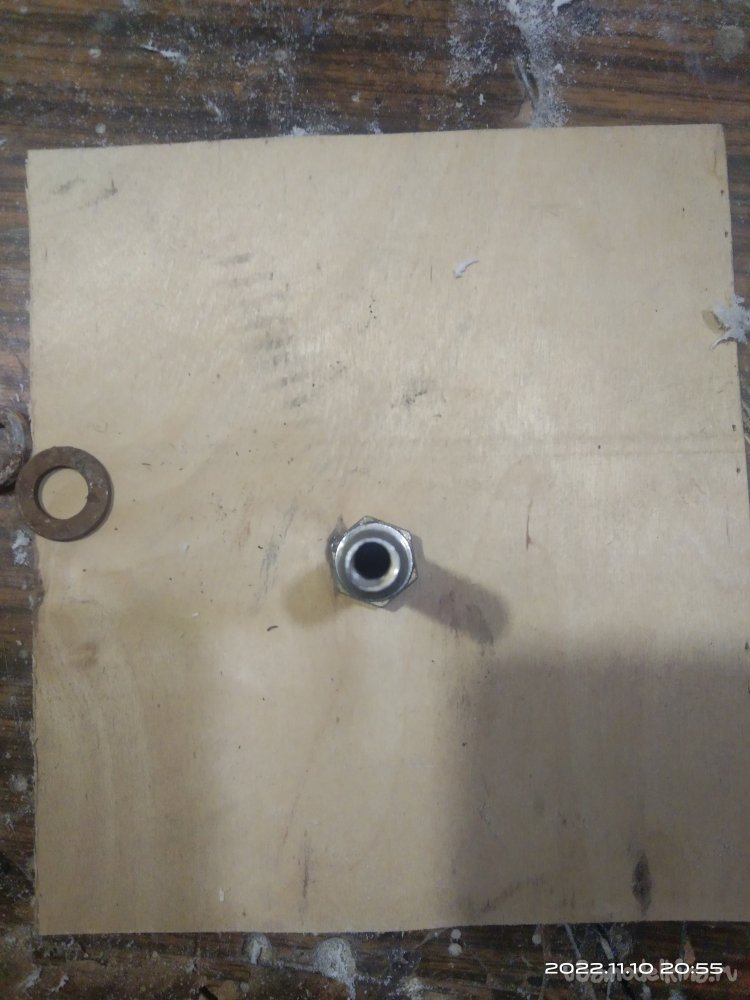

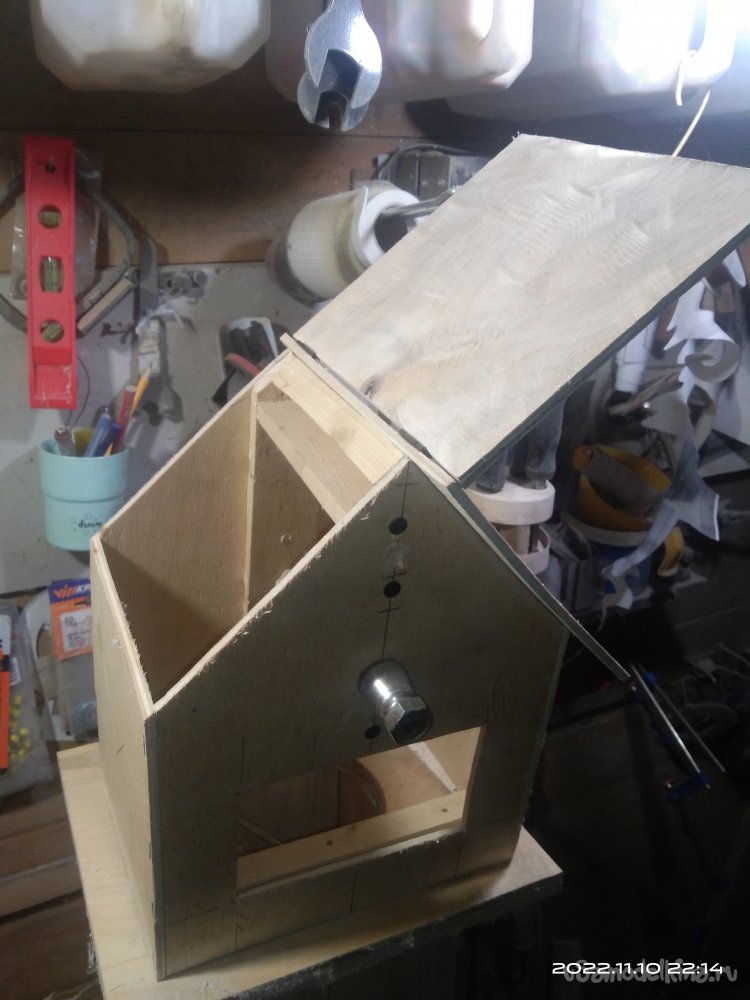

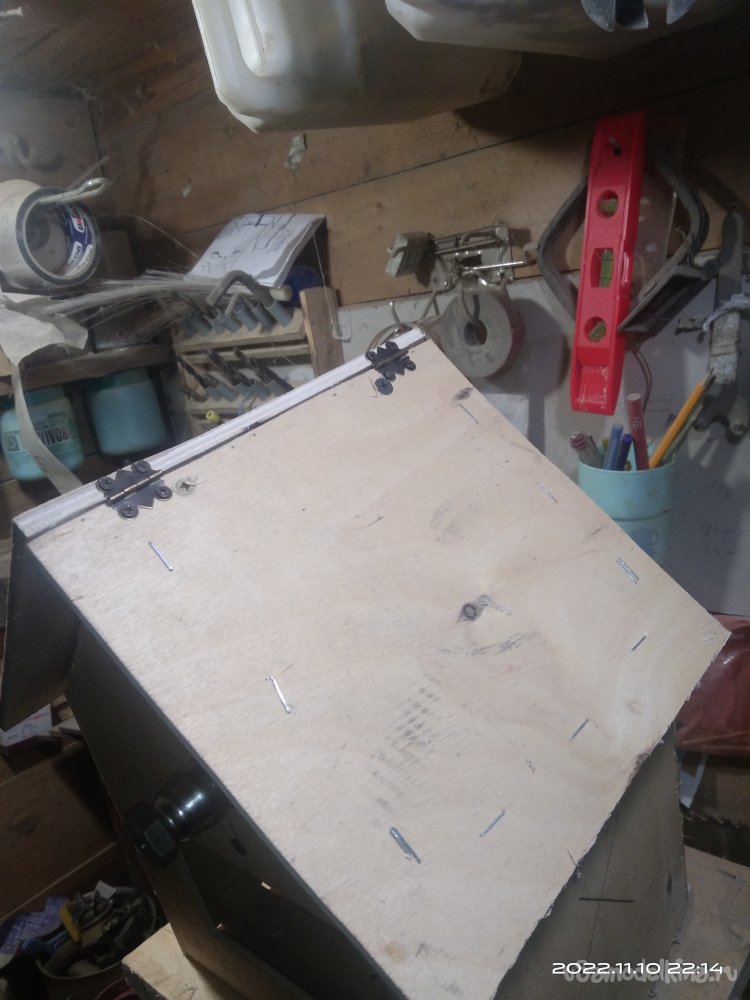

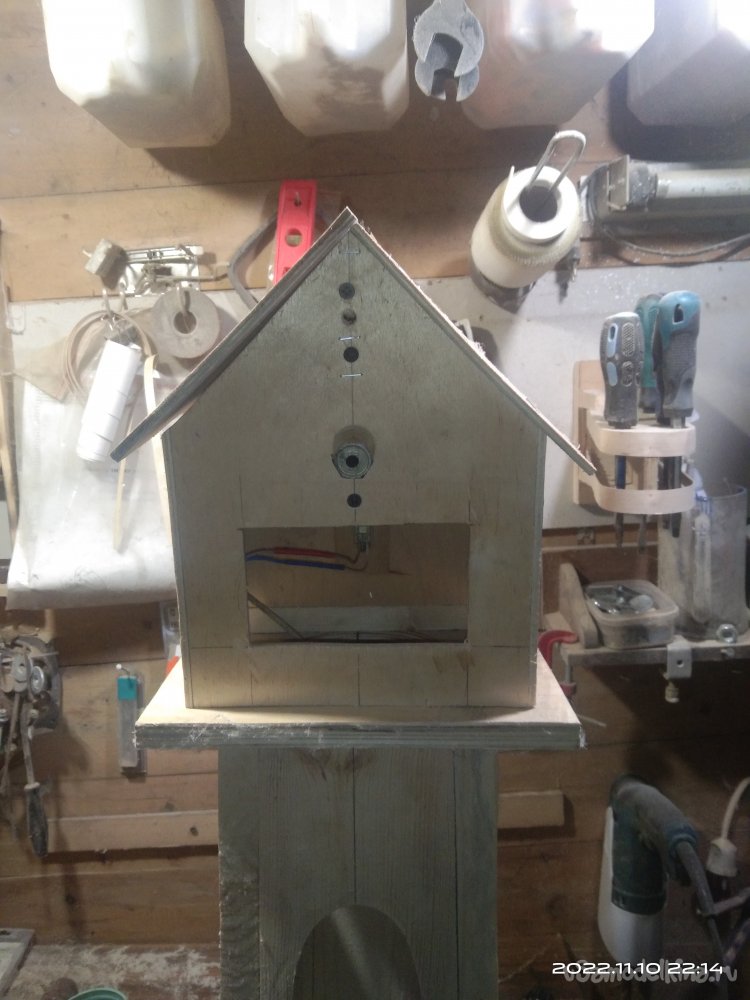

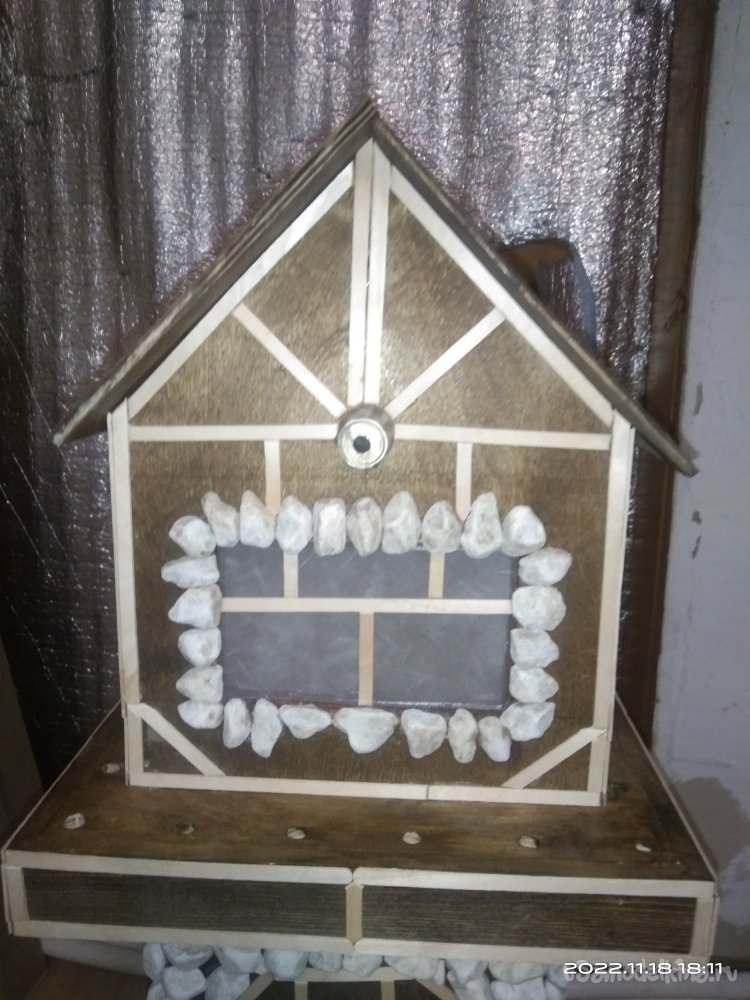

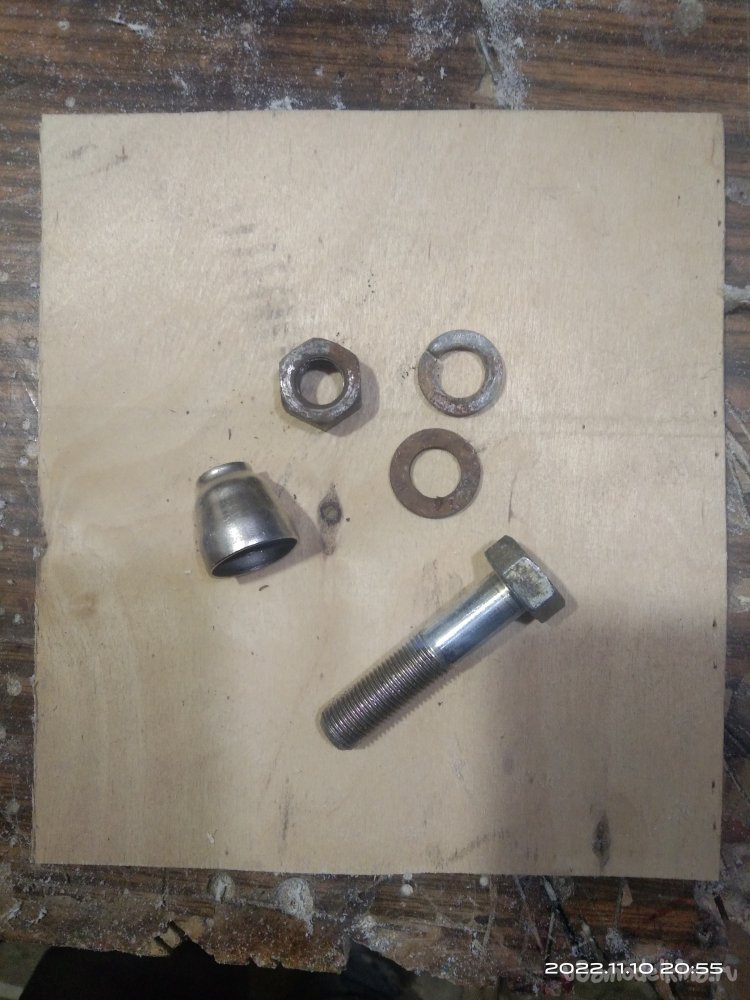

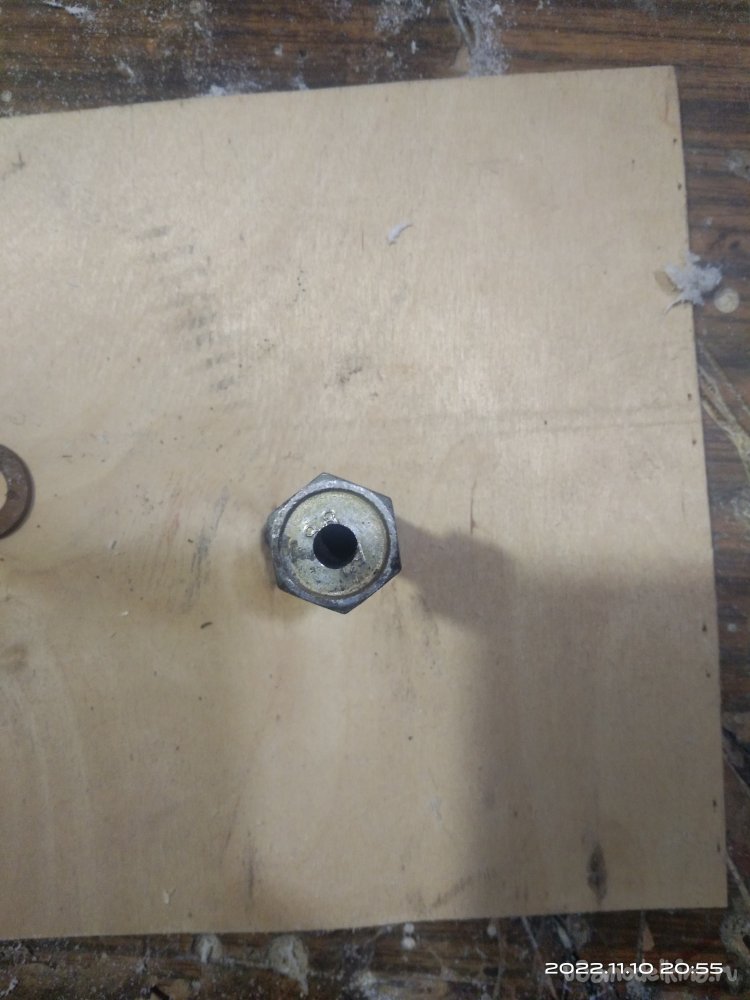

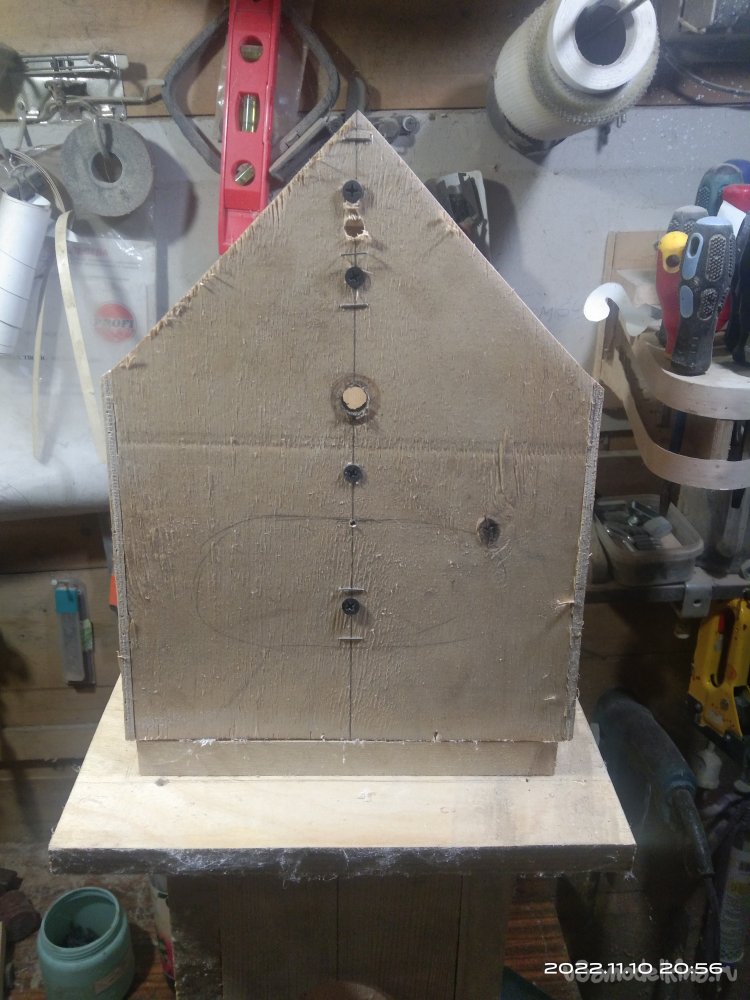

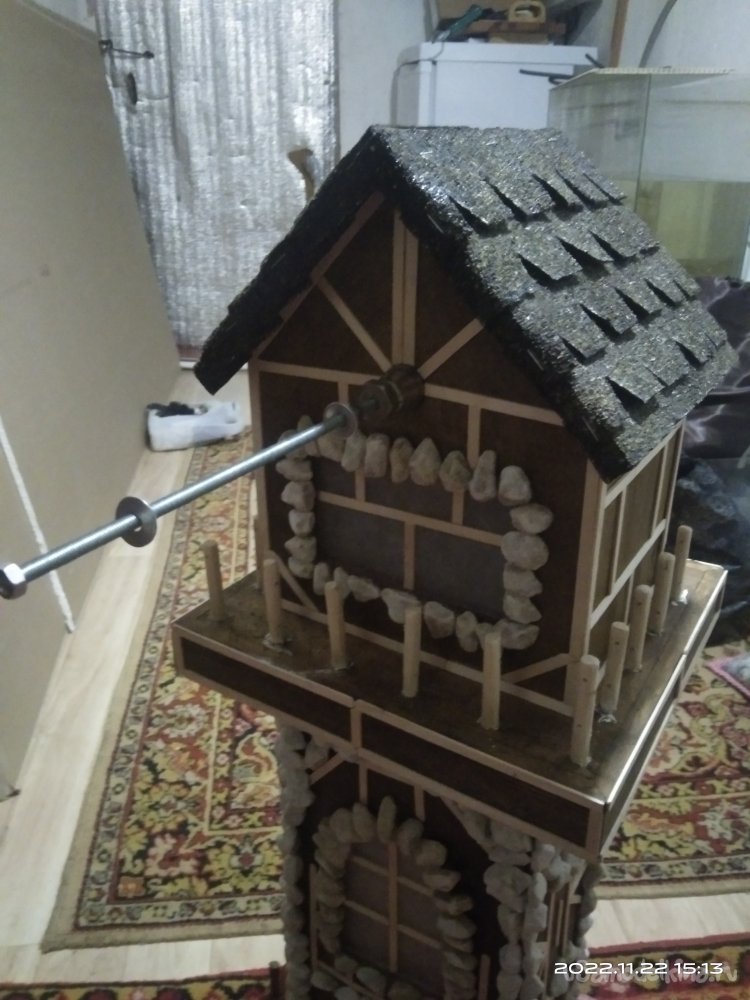

Затем начал изготавливать крепление установки шпильки для лопастей. Для этого был использован болт, по центру которого на сверлильном станке было высверлено сквозное отверстие под шпильку. По задумке эта часть с помощью гаек и шайб будет установлена на переднюю часть домика, в отверстие будет введена шпилька, которая противоположным концом будет упираться в заднюю часть домика, в подшипник, установленный и закрепленный на планке. Чтобы шпилька была плотно зафиксирована внутри домика и не вылетала из подшипника, на нее будут накручены несколько фиксирующих гаек и граверная шайба между ними. Домик я собирал из фанеры. Все части крепил между собой столярным клеем, тщательно промазывая им детали. Затем строительным степлером крепил заготовки уже более основательно. В передней части домика, в том месте где будет установлена шпилька для лопастей и в задней его части установил для большей прочности планки. Они играют роль ребер жесткости. Они прикреплены так же на клей и на саморезы. На платформе установил два бруска, к которым будет крепиться сам домик. Крыша домика так же сделана из фанеры. Один скат я закрепил намертво, а второй сделал открывающимся, т.е. прикрутил несколько маленьких петелек, которые обычно устанавливают на шкатулки. Это сделано для того, чтобы в случае необходимости можно было иметь доступ к механизму кручения лопастей и электрике, которая будет установлена в самом домике. Так же я установил светодиодную планку внутрь домика. Попутно по периметру площадки высверлил несквозные отверстия для установки балясин для ограждения.

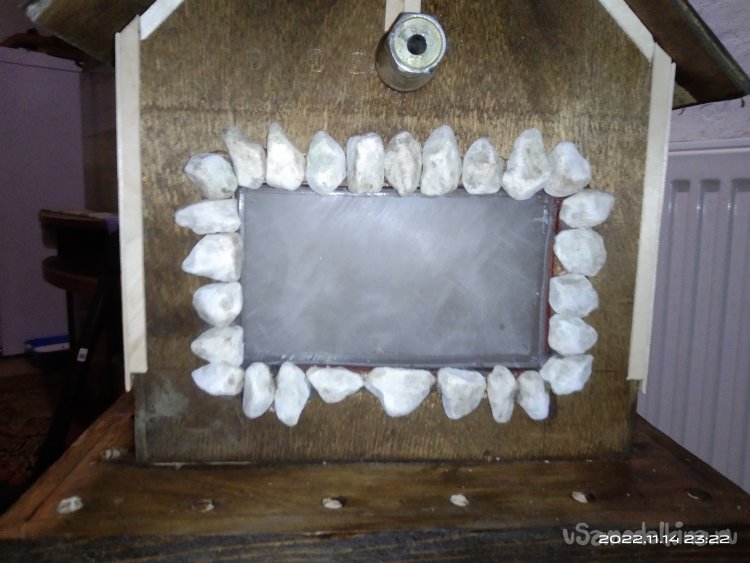

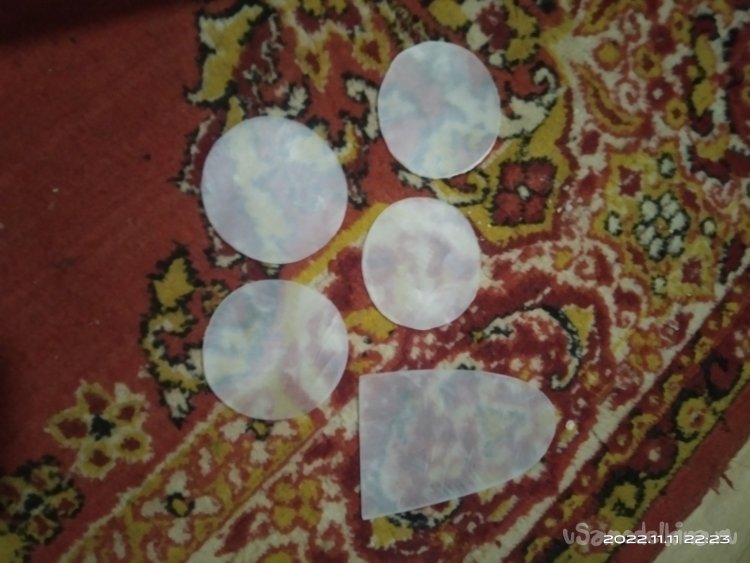

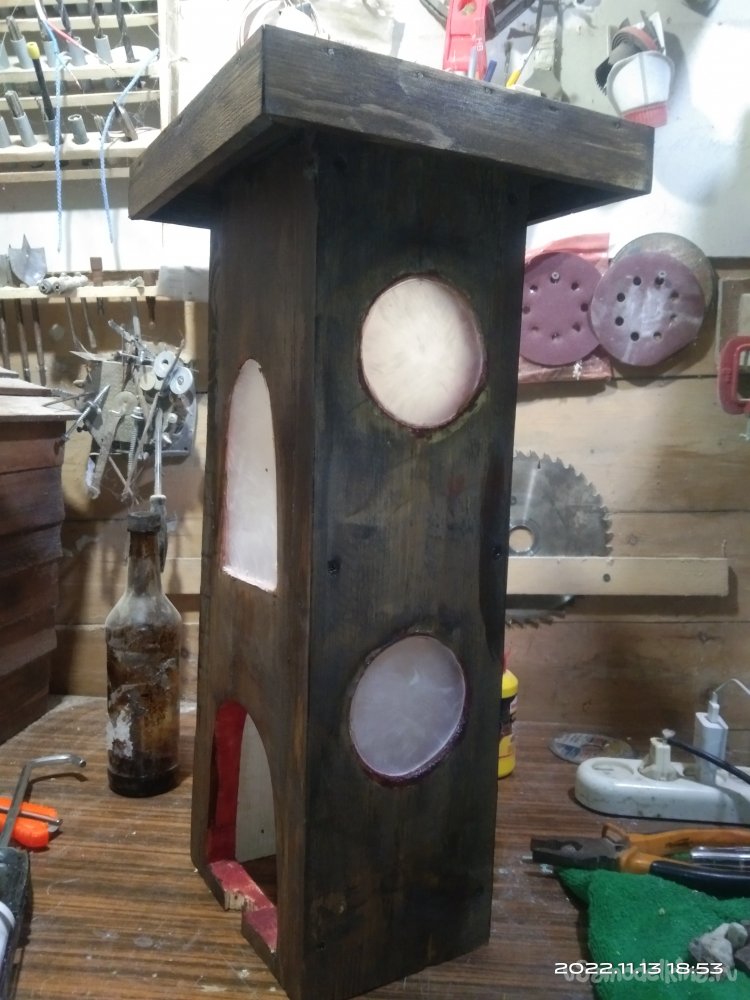

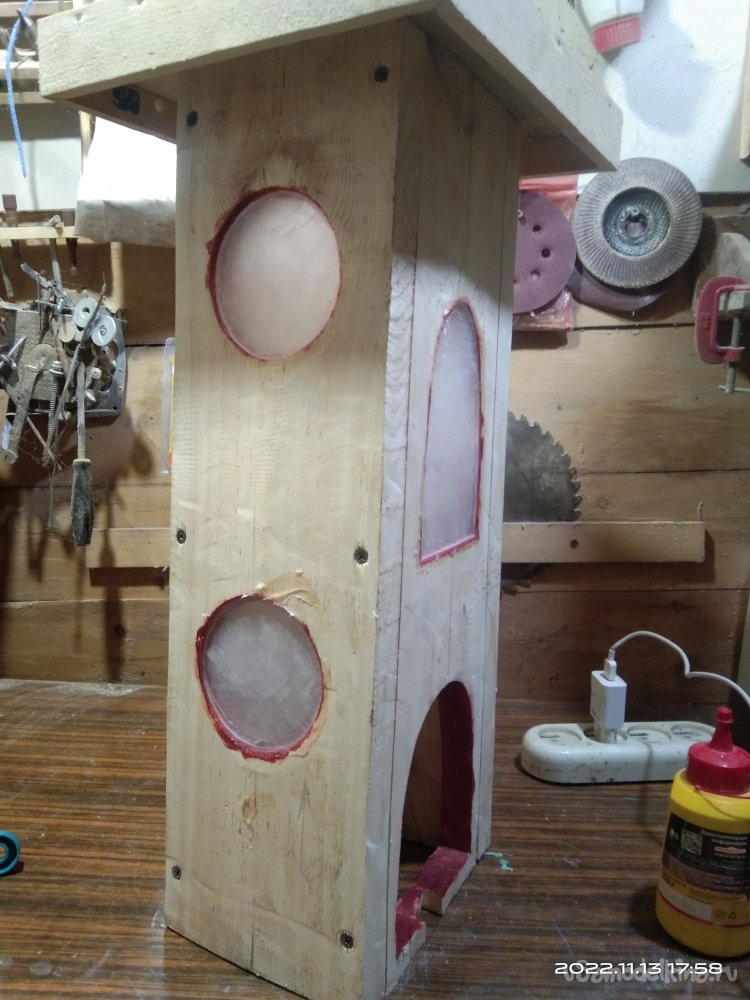

Теперь приступаю к самому муторному, на мой взгляд, процессу. А именно изготовление стекол для окон. Их я вырезал из оргстекла. Делал это болгаркой с отрезным диском по металлу. Изначально пробовал лобзиком с полотном по фигурному резу, но отказался от этого способа так как во время реза на больших и средних скоростях полотно нагревается, пластик плавится и забивает зубья. И что хуже всего заклеивается пропил. А на маленьких оборотах оргстекло начинает ломаться, т.к. его цепляют зубья полотна. Поэтому решил попробовать выпилить стекла уже болгаркой. На больших оборотах диска пластик так же плавится и заклеивает пропил. К тому же во время работы из-под диска летит горячая взвесь от пластика в виде ваты и мелких волокон. Здесь я настоятельно рекомендую использовать защитную маску для органов дыхания и очки для защиты глаз. Особенно следует хорошо укрыть глаза. По своему опыту скажу, что когда эта пластиковая ватно-волокнистая взвесь попала вглаз, вытащить ее крайне затруднительно. У меня не получилось, поэтому несколько дней ходил с покрасневшим и постоянно слезящимся глазом. Да и ощущения очень не приятны. Поэтому прислушайтесь к совету. В итоге вырезать заготовки для окон удалось на малых оборотах диска УШМ. Но все равно рез был не аккуратный со слипшимися кусочками пластика, которые пришлось убирать уже вручную. Само по себе оргстекло прозрачно, что мне не нужно, т.к. через него будет просматриваться внутренняя часть мельницы, что не нужно. Поэтому я решил его сделать матовым. Для этого использовал шлифовальную машинку с наждачной бумагой разной зернистости. В конце работ заготовки стали такими, как мне и было нужно - матовыми и непрозрачными. Теперь нужно установить их в оконные проемы. Проёмы я заранее прокрасил лаком. Затем, чтобы стекла не проваливались внутрь помещения, в оконные проемы я вбил по несколько маленьких гвоздиков. Они выполняют функцию ограничения. Вставил в проемы стекла. Они очень плотно засели, но для большей надежности я по периметру нанес герметик, полностью исключая всякие щели. Так же изготовил из планок окантовку для верхней площадки, чтобы скрыть торцы фанеры. В задней части окантовки установил выключатель. Затем покрасил всю заготовку темным лаком. Наличники для окон хотел сделать из дерева, но потом решил попробовать сделать их из камня. У меня есть немного щебня белого цвета, вот его то я и решил использовать в этих целях. Что за камень я не знаю, но во время приклеивания его к поверхности, для большей адгезии я обрабатывал камушки жесткой металл,ической щеткой и они очень легко обрабатывались. Камень сам по себе мягкий и работать с ним очень даже легко. Вот как все выглядело на той стадии работ. На мой взгляд очень даже неплохо и интересно. Особенно сочетание темного дерева и светлого камня. Забегая вперед скажу что и заказчику такой вид очень понравился, так что он сказал что в скором времени закажет еще что-нибудь именно в таком стиле.

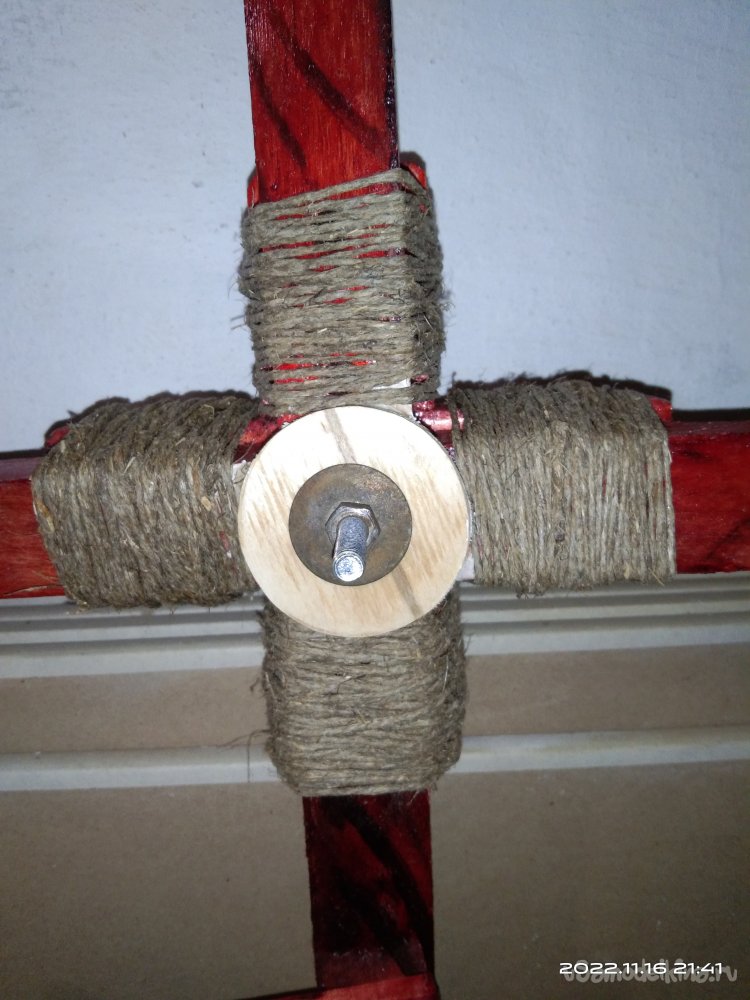

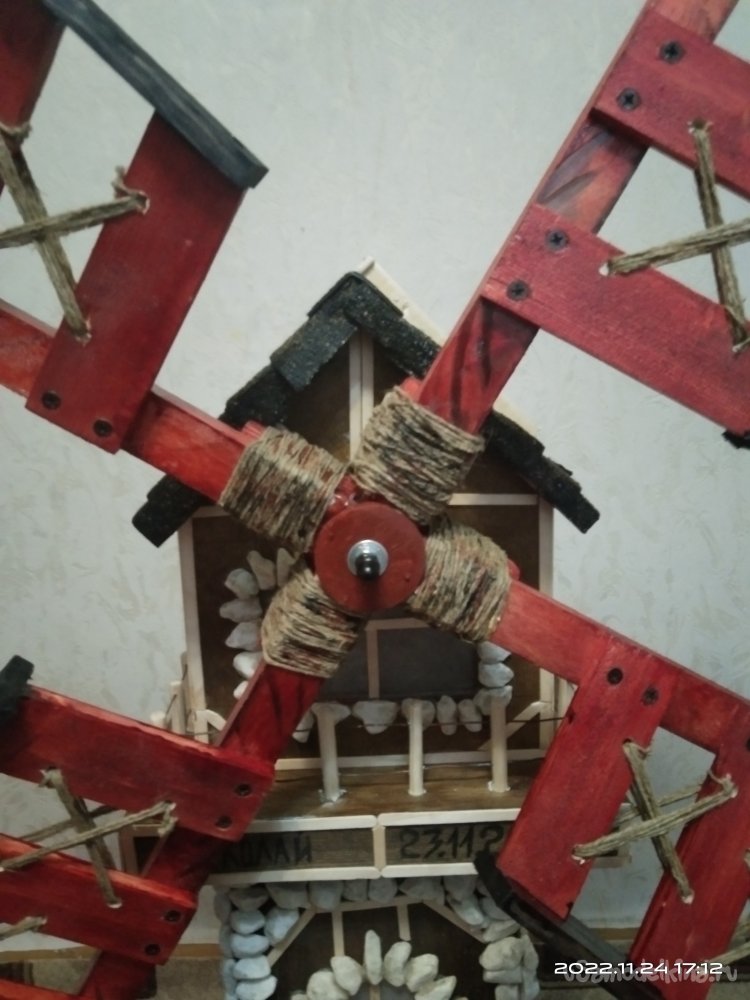

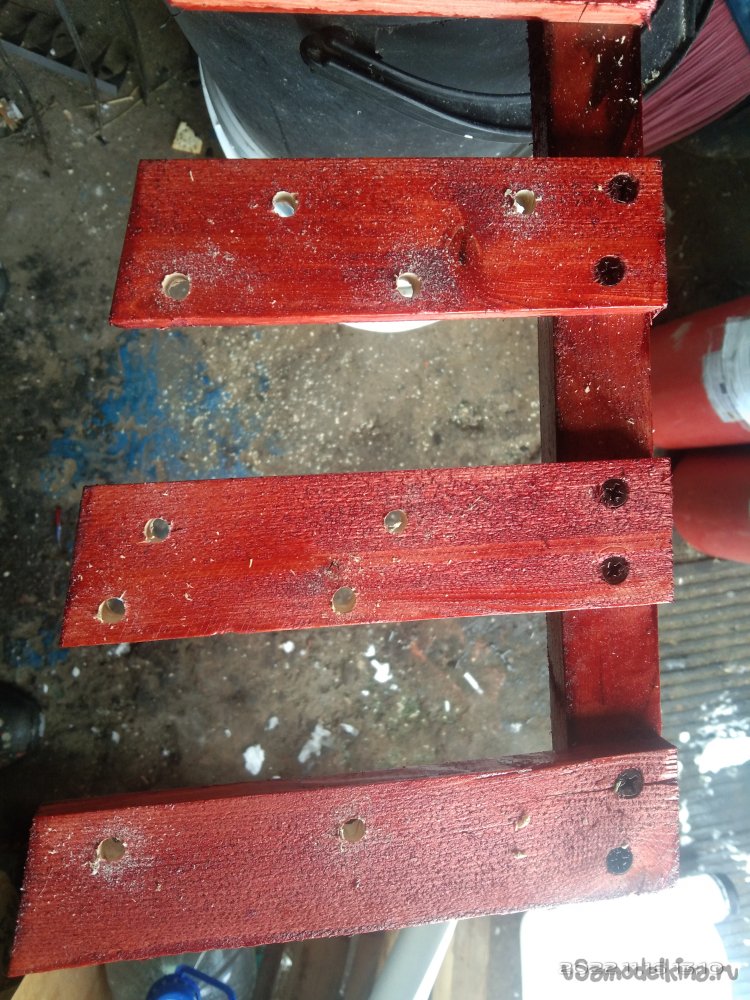

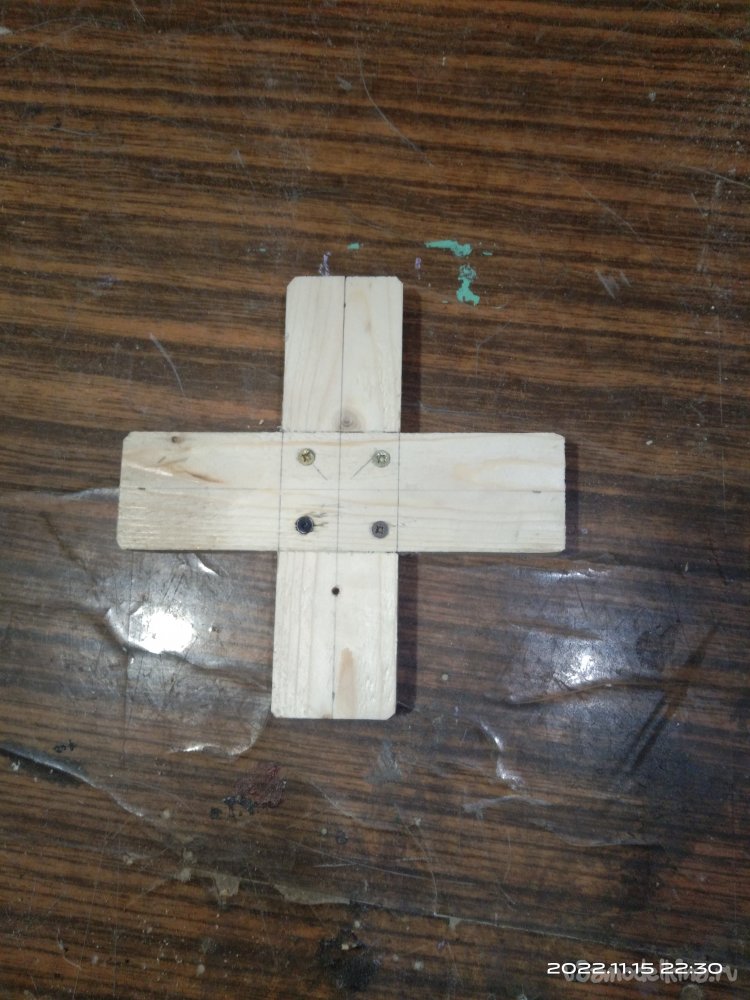

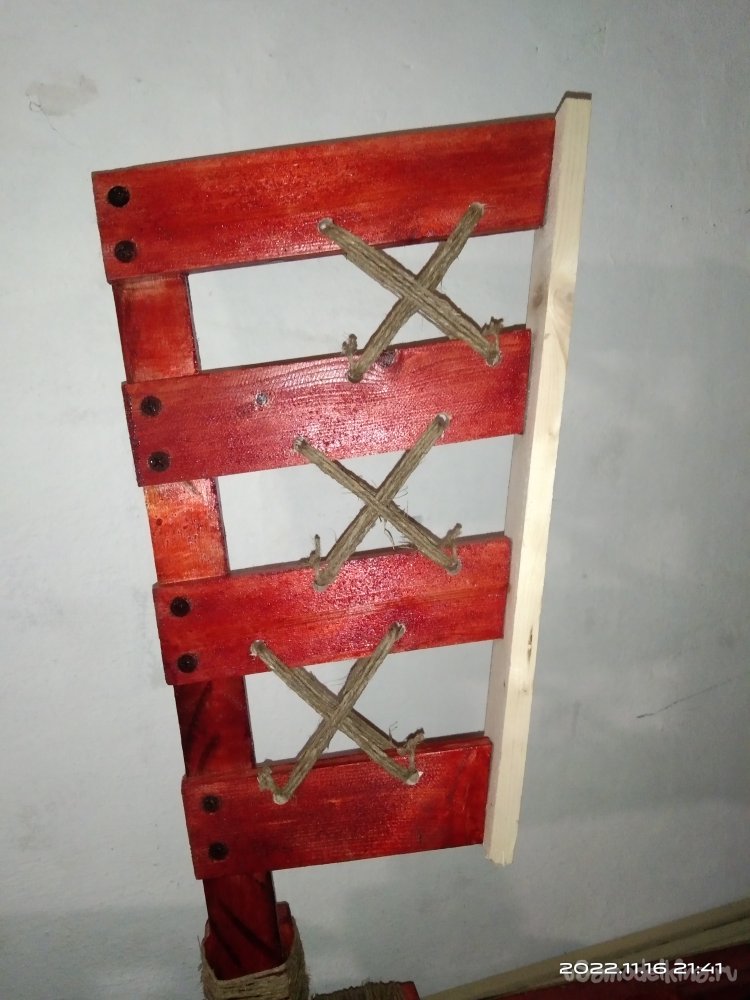

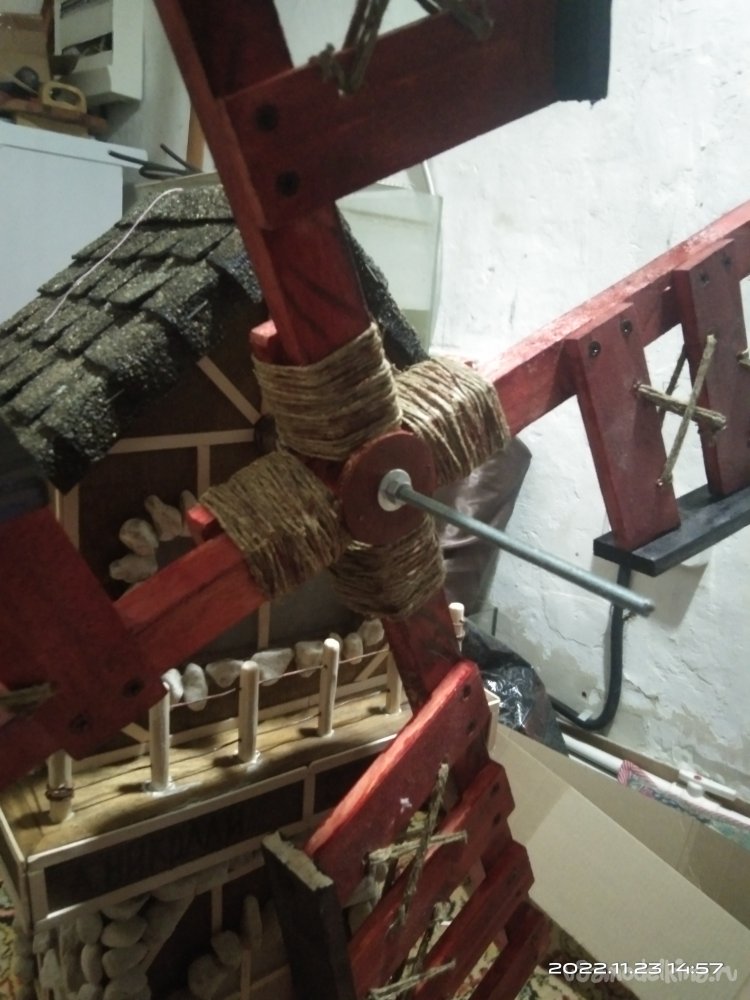

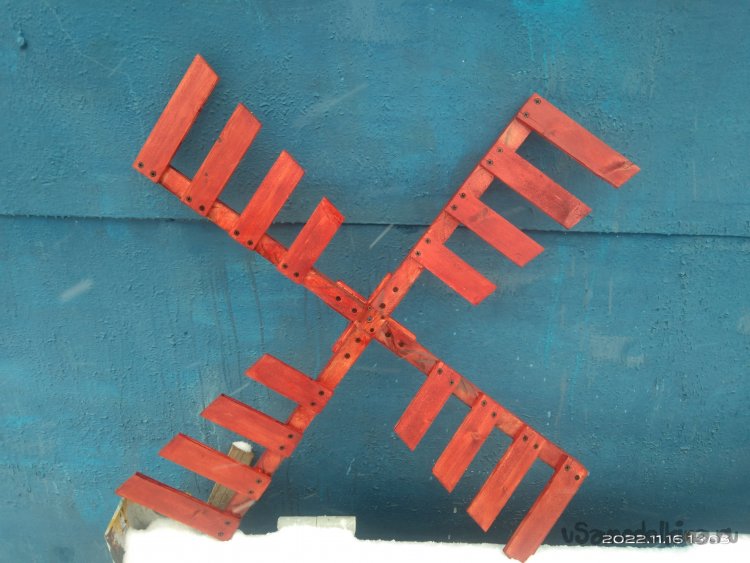

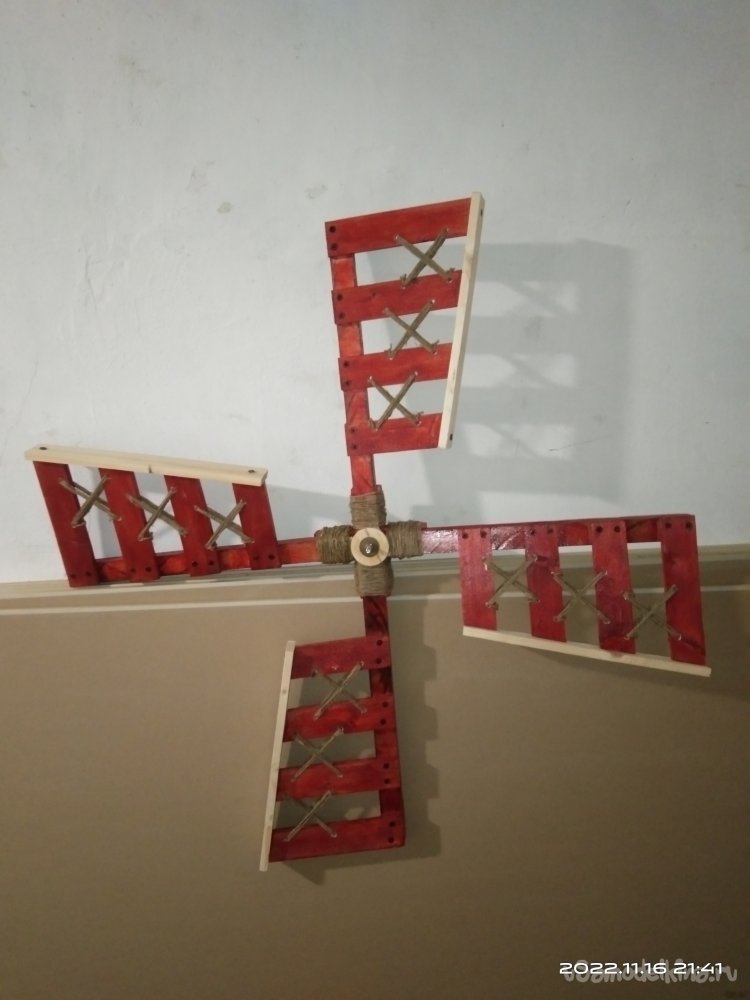

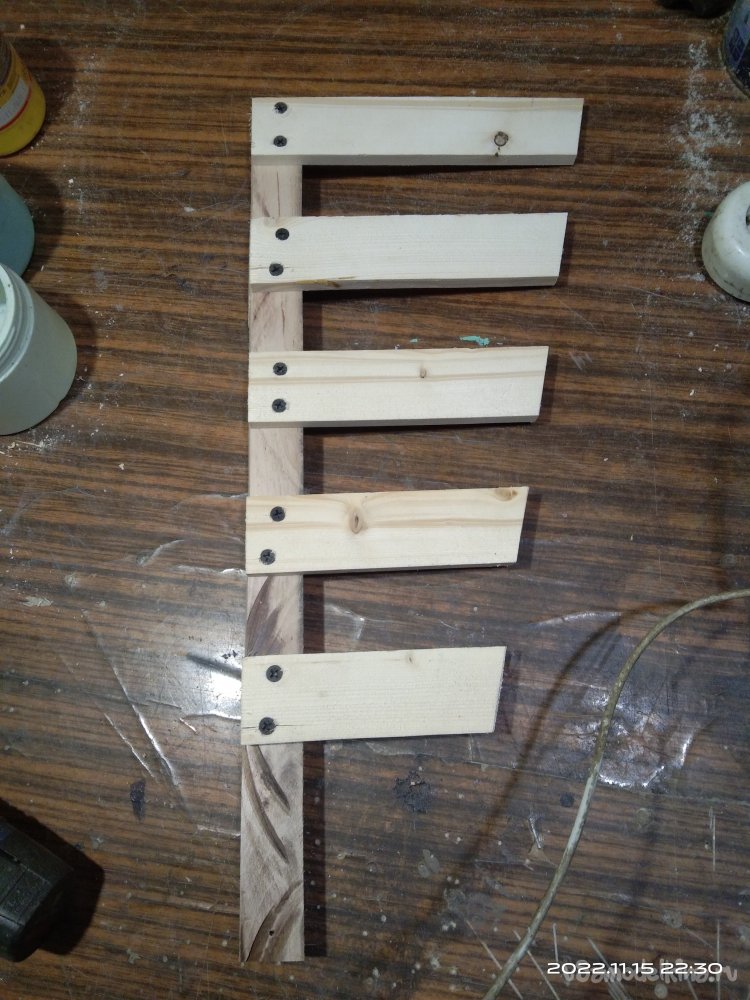

Далее я начал изготавливать крестовину с лопастями. На циркулярной пиле распустил брусок до нужных мне размеров и на ней же сделал угловой срез на данных заготовках. Он необходим для того, чтобы под воздействием ветра лопасти могли вращаться. На торцовочной пиле сделал заготовки для лопастей и отпилил несколько брусков, чтобы изготовить из них основу для закрепления брусков с лопастями. В данных заготовках сделал пазы в половину их толщины. Нанес клей и укрепил саморезами. Планки для лопастей закреплял на брусках-плечах клеем и саморезами, предварительно высверлив под них отверстия, чтобы планки не лопнули. Затем лопасти установил на крестовину. Покрасил лаком "красное дерево". Лак очень быстро высыхает, поэтому через несколько минут я смог продолжить работу. В лопастях высверлил сквозные отверстия. Через данные отверстия пропустил крест-накрест шпагат в несколько оборотов для большего объема. Ни какой полезной нагрузки эти усовершенствования не несут, это сделано для большей красоты. Вид лопастей без них был немного пуст и скучен, а так совершенно другой интересный вид. Места соединения лопастей с крестовиной решил спрятать тем же шпагатом, обернув его вокруг мест соединений. Концы шпагата крепил на скобы, а потом все эти места что на крестовине, что на лопастях промазал суперклеем. Так как лопасти на крестовине крепились не впритык друг к другу, между ними осталось квадратное углубление, которое я закрыл накладкой вырезанной из фанеры. Накладку приклеил, а после высыхания укрепил гвоздями. Чтобы во время склеивания детали были плотно прижаты между собой использовал болт с шайбами и гайкой как своеобразную струбцину. На краях крыльев установил продольную планку. Так она закрывает торцы лопастей. Позже покрасил ее лаком цвета "эбеновое дерево".

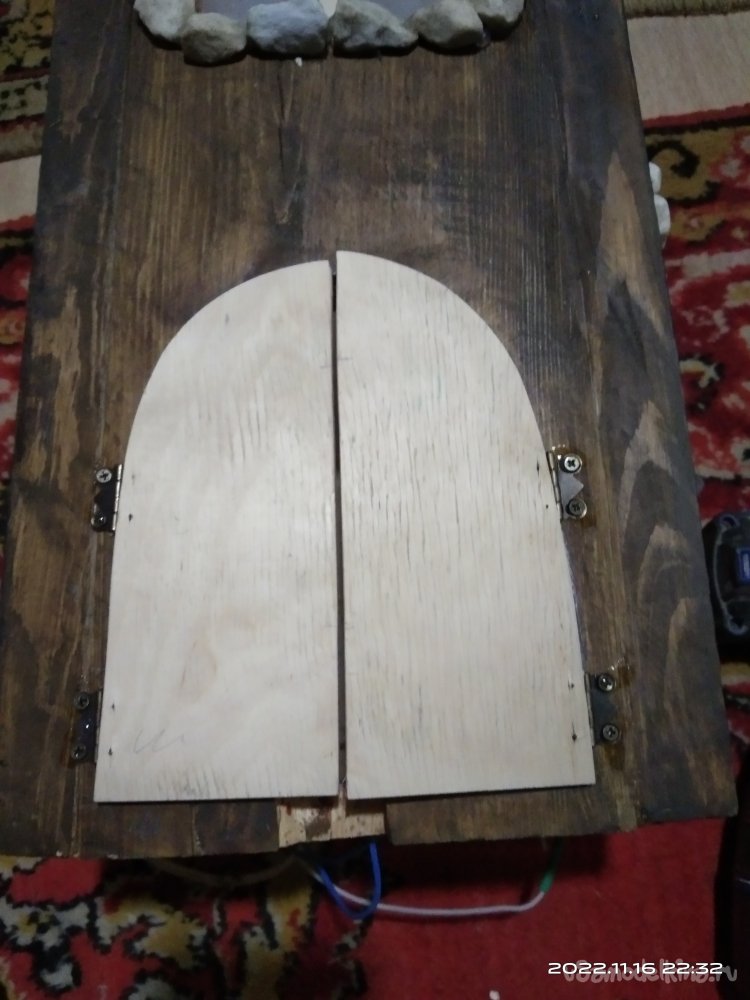

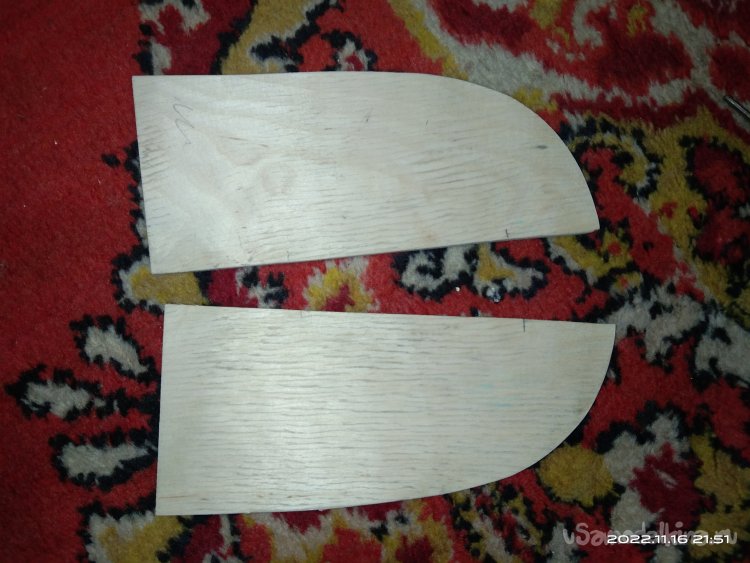

Из фанеры делаю дверку. Она будет двухстворчатой и открывающейся. Прикручиваю петли на маленькие винтики, а для большей надежности в высверленные отверстия под них добавляю клей. Сама дверка по размеру немного превосходит дверной проем. Так удобнее крепить петли и не нужно устанавливать в проем ограничители для створок. Они просто упираются в проем сверху, снизу и по бокам.

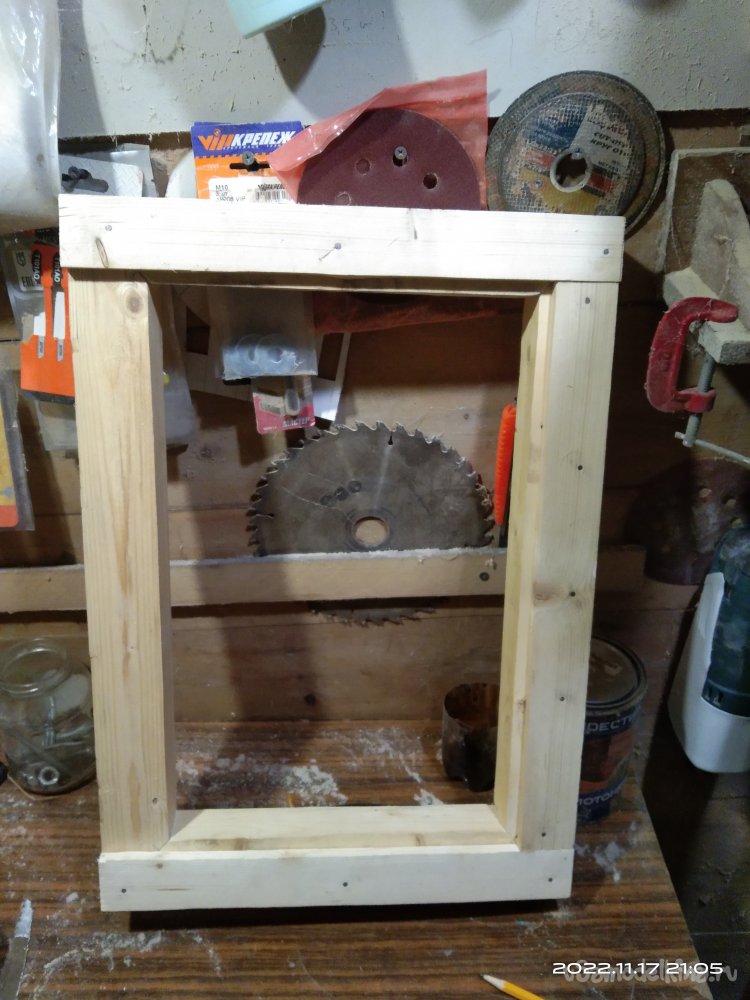

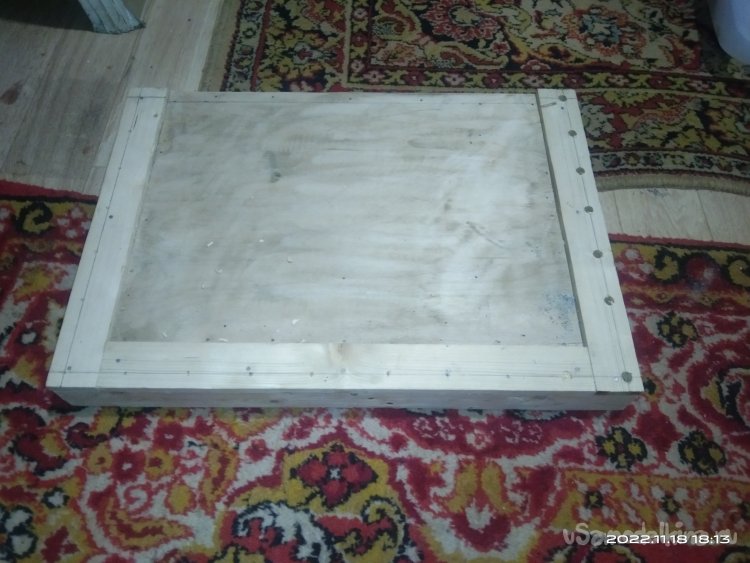

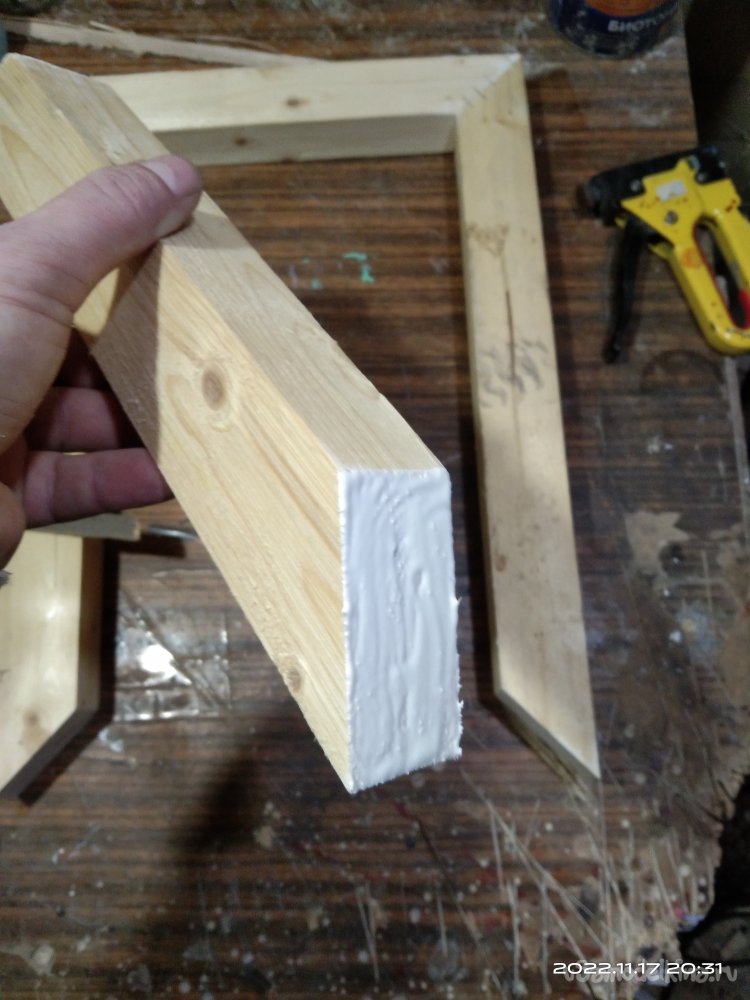

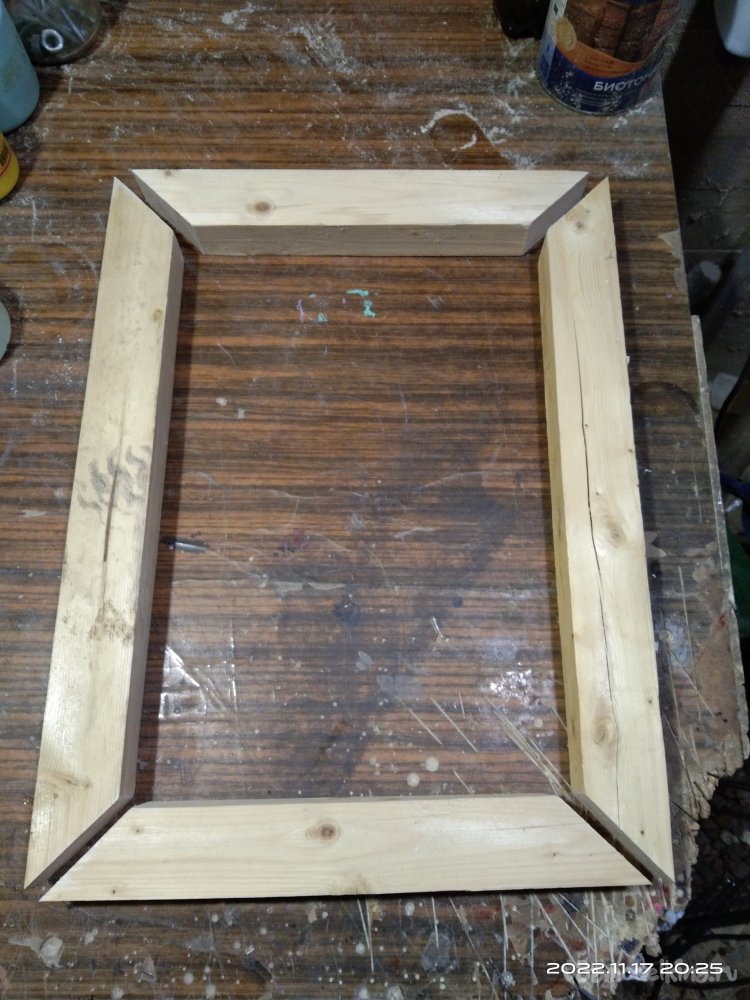

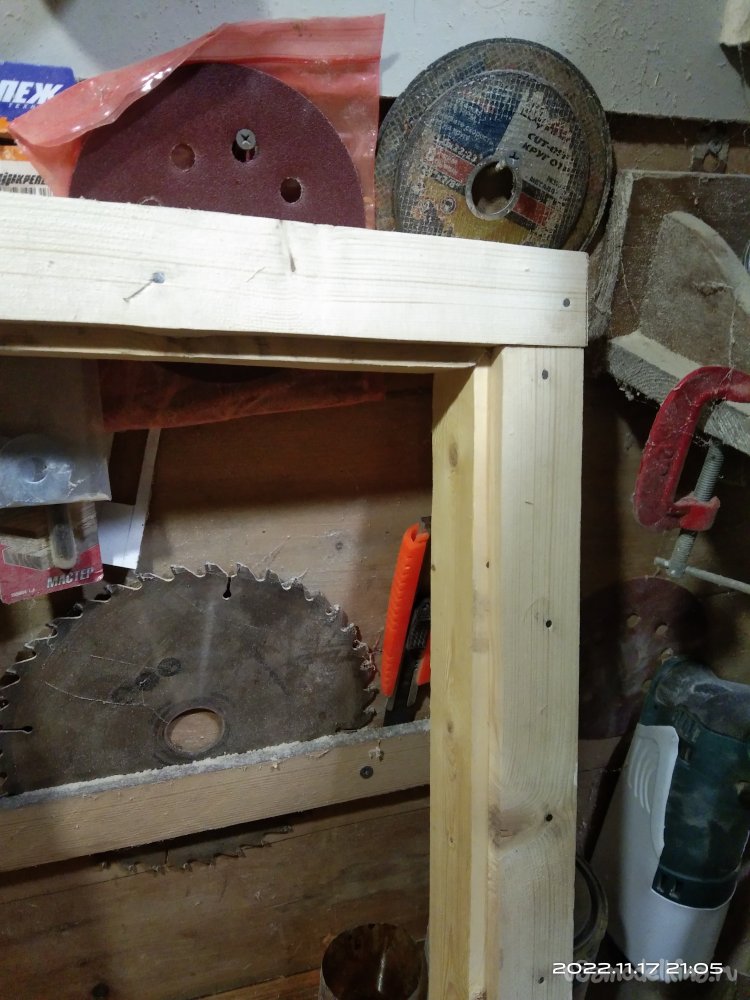

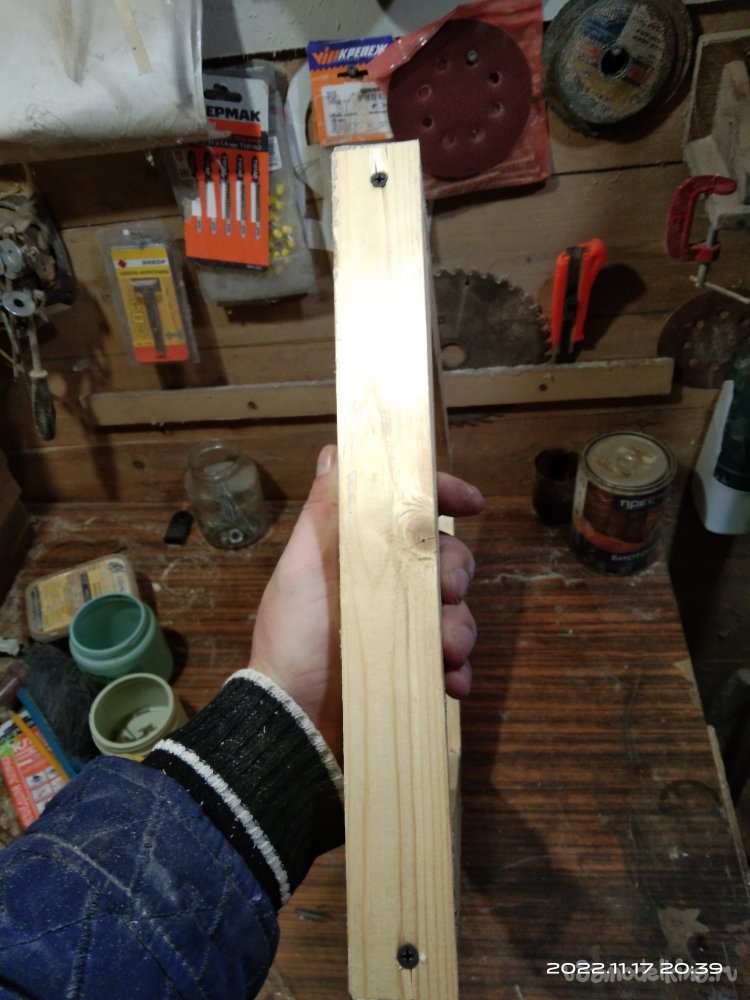

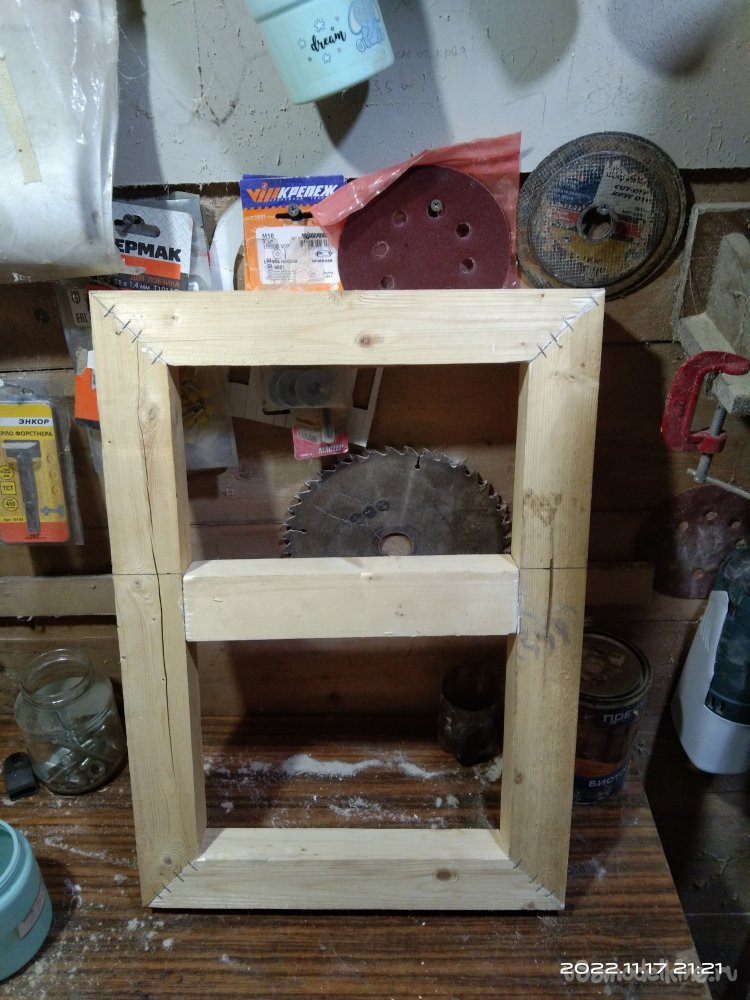

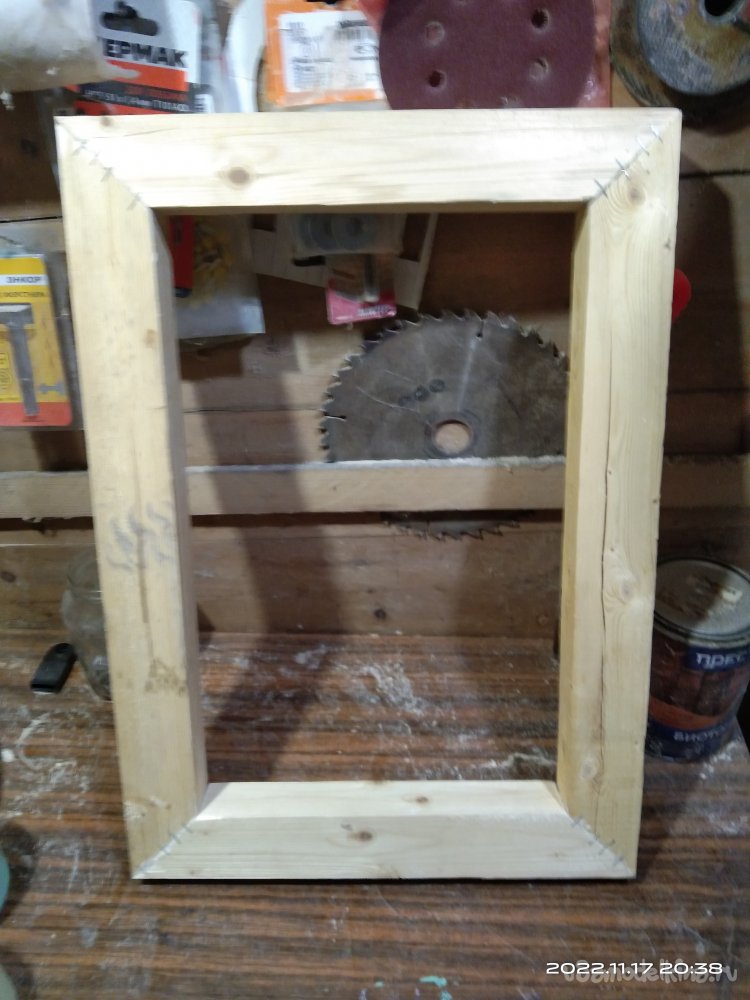

Так же для установки всей мельницы необходима площадка. Ее я сделал из пятидесятых брусков. Отпилил необходимый мне размер и на торцовке по краям сделал угол в 45 градусов. Смазал места стыковки брусьев клеем и зафиксировал их скобами и саморезами. Т.к. мельница будет достаточно большая и тяжелая, то и саму площадку на которой она будет стоять необходимо усилить. Поэтому внутри был установлен поперечный брус, который придаст прочности всей подставке и фанера, которая будет установлена поверх, не будет прогибаться под тяжестью всей конструкции. Остатка фанеры, который у меня был, по размеру немного не хватило чтобы накрыть всю поверхность площадки. Поэтому я из реек сделал рамку, которую закрепил на трех сторонах подставки клеем и гвоздями. В получившуюся рамку была вставлена фанерная проставка, пол данной подставки. Так же было решено в дальнейшем немного облагородить ее, сделать не просто пустой площадкой, а немного украсить. Поэтому с трех сторон были высверлены несквозные отверстия под небольшие столбики для заборчика.

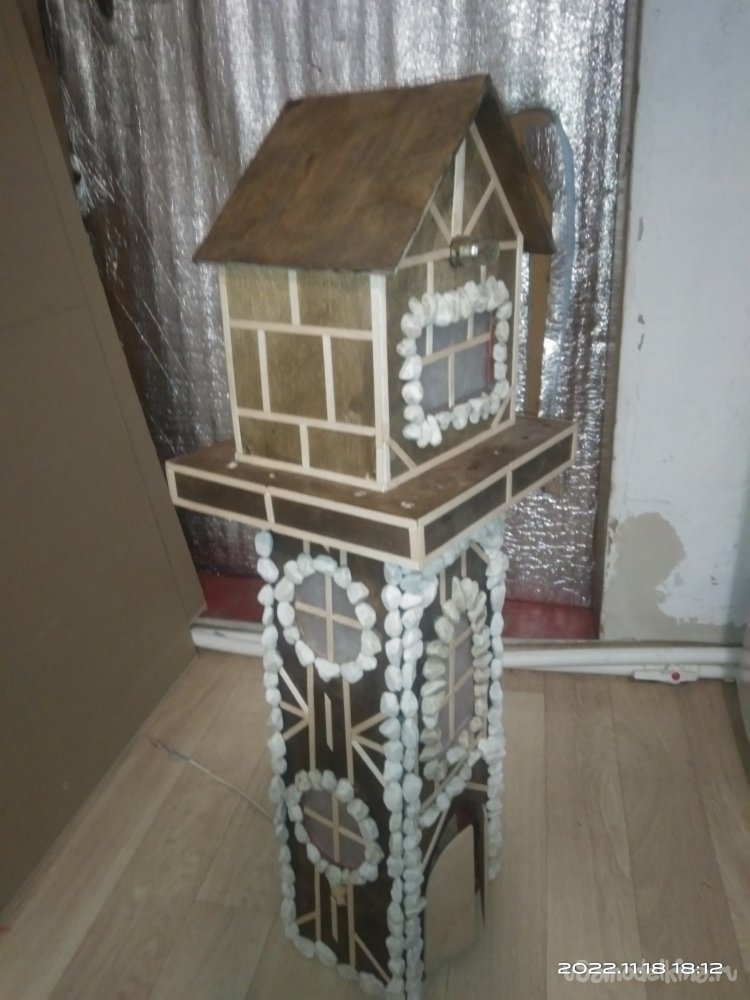

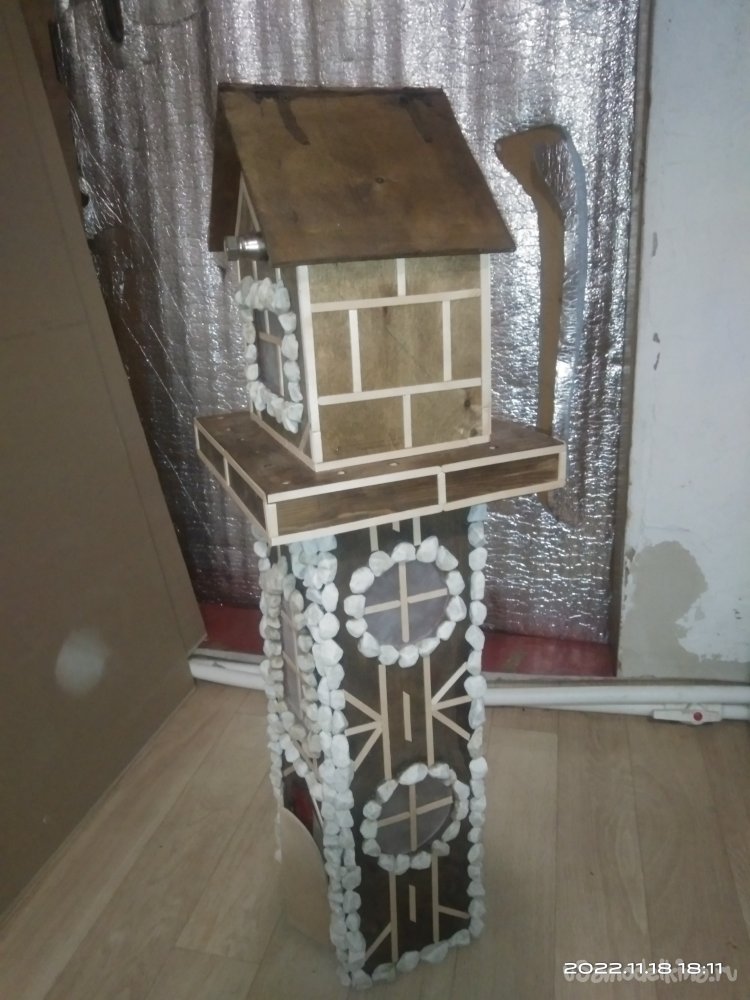

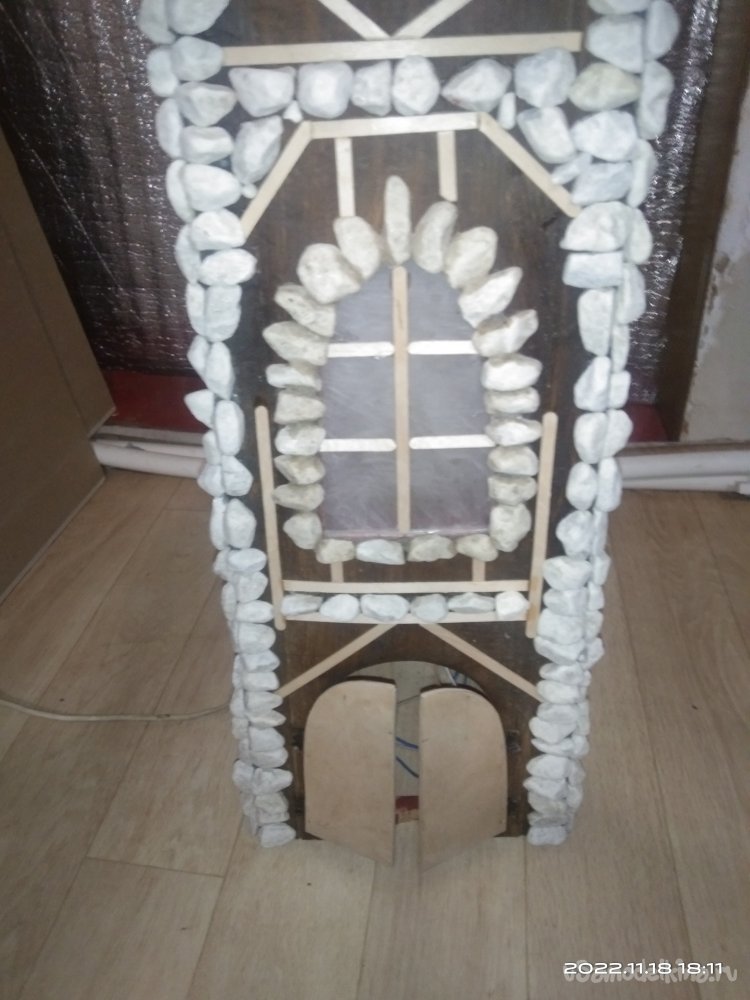

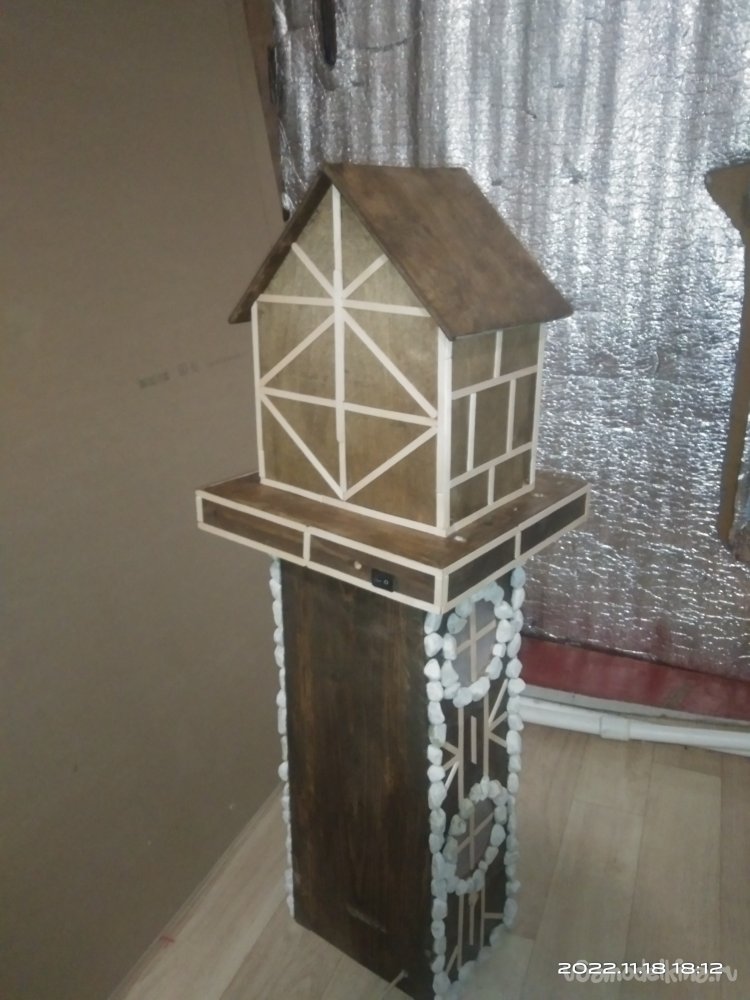

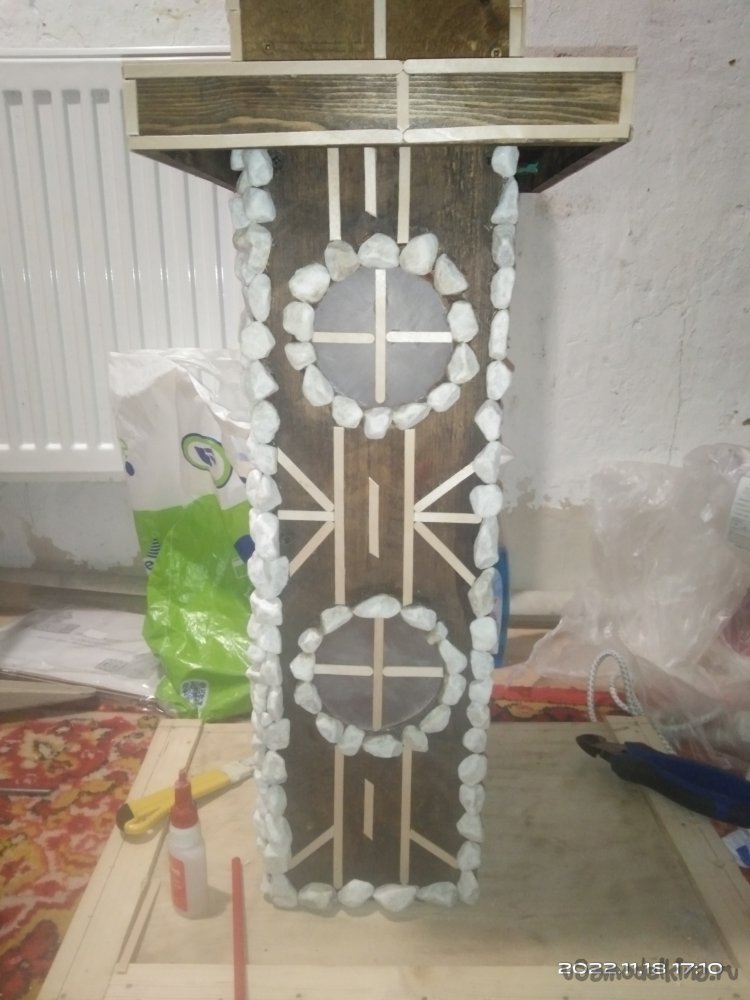

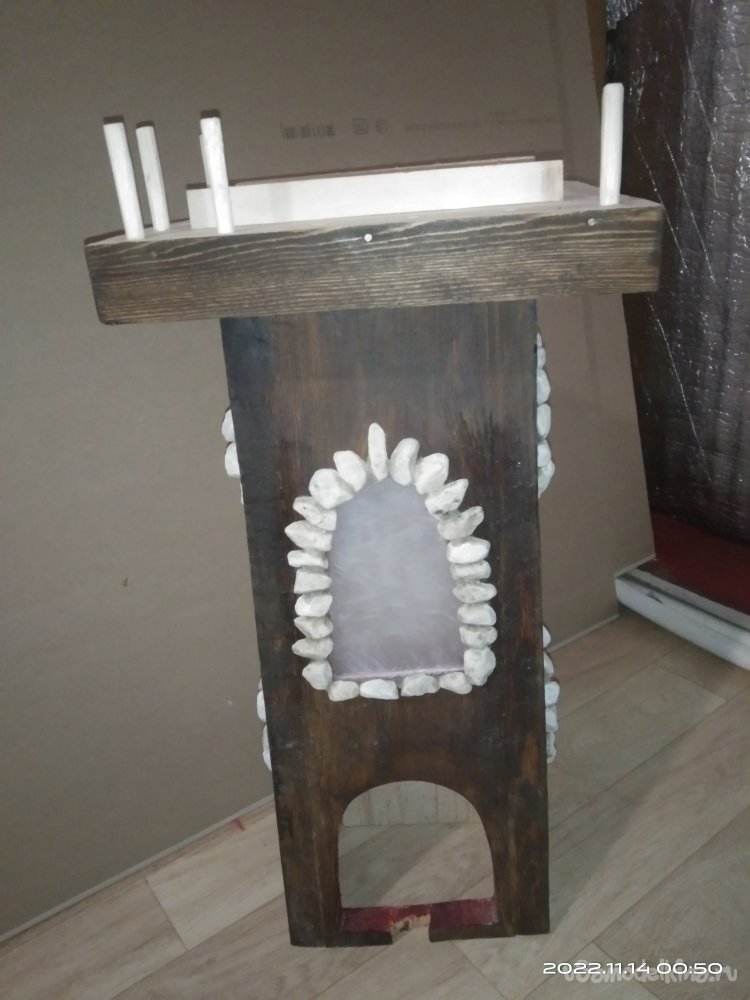

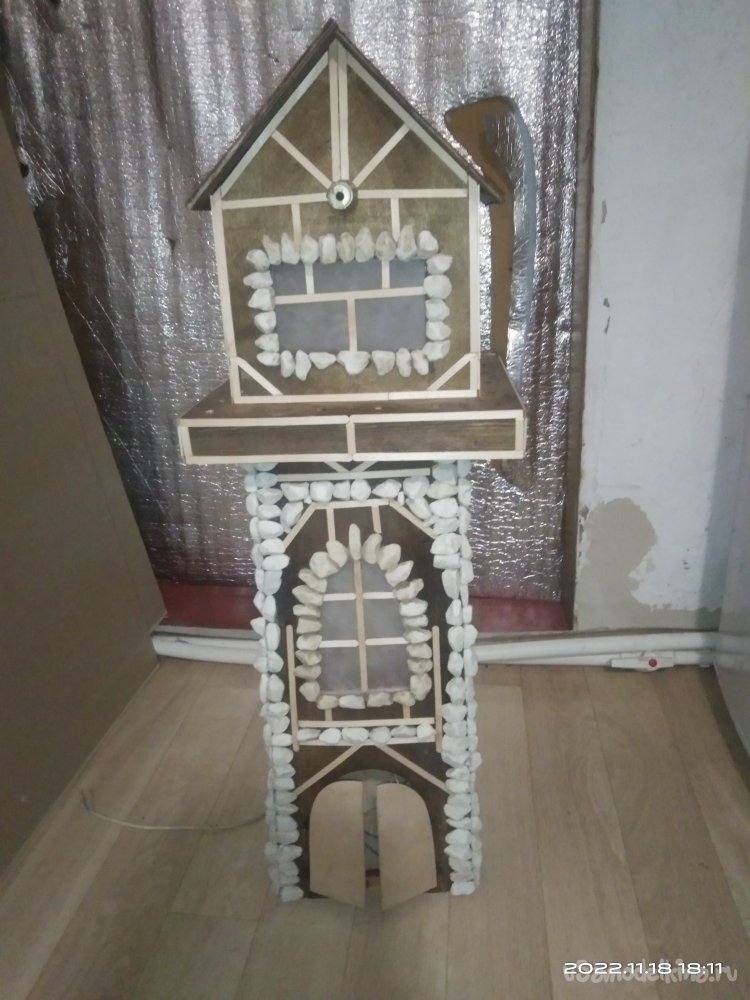

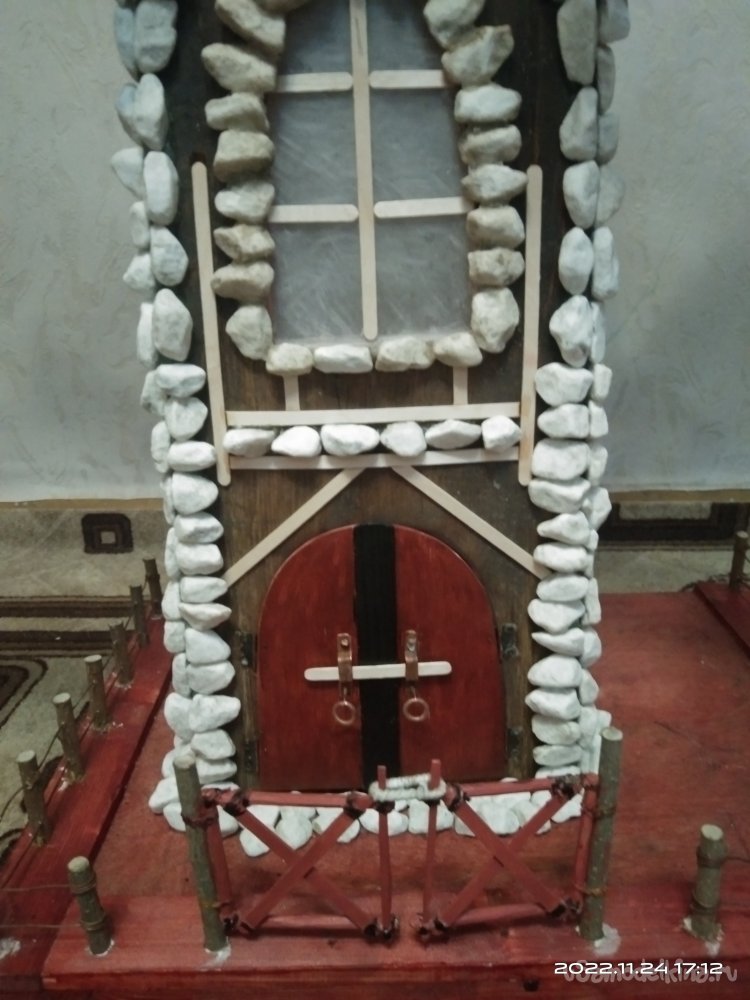

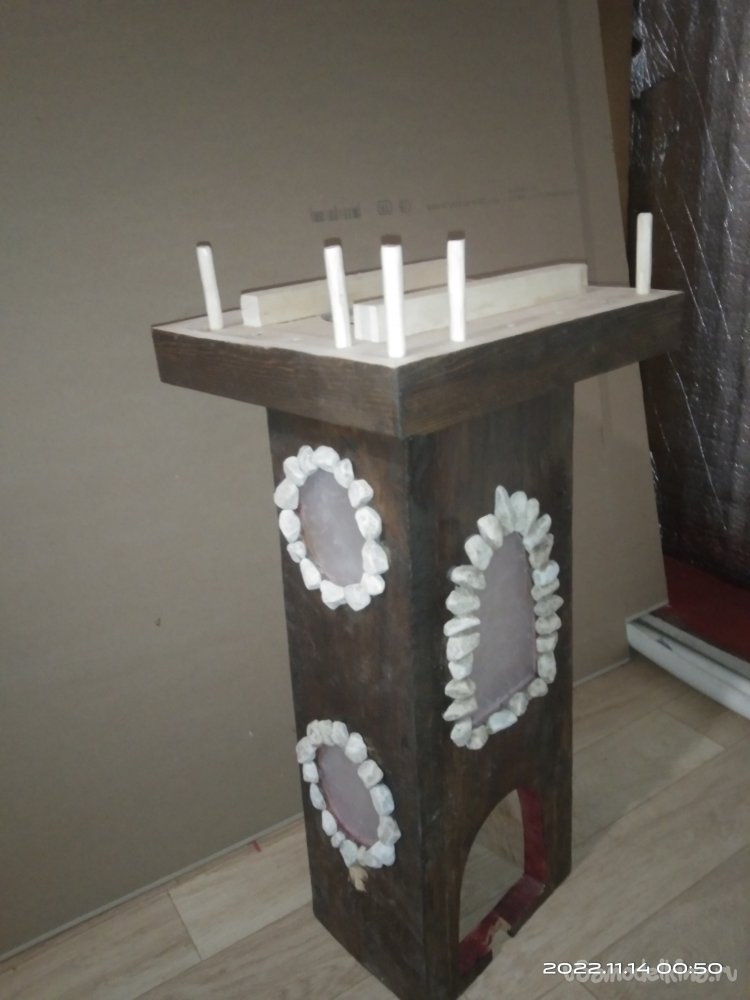

Приступил к украшению мельницы. Как было сказано, все ставни на окнах были окантованы камнем. Углы здания я тоже оклеил камнем. Деревянные узоры были сделаны из палочек, которые используют при размешивании сахара в кафе. Их я сажал на клей, там, где это было необходимо кусачками откусывал по размеру или под необходимым углом.

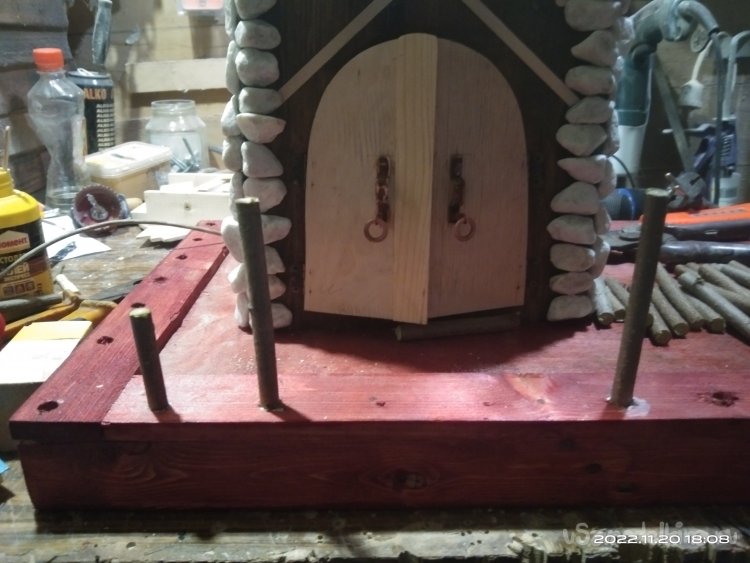

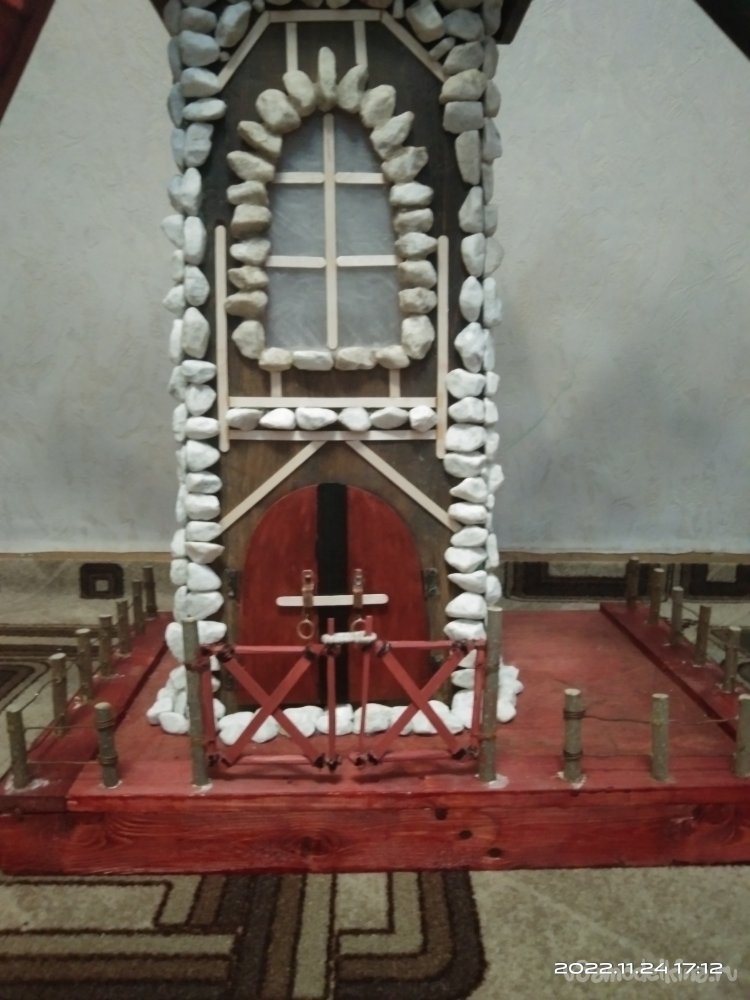

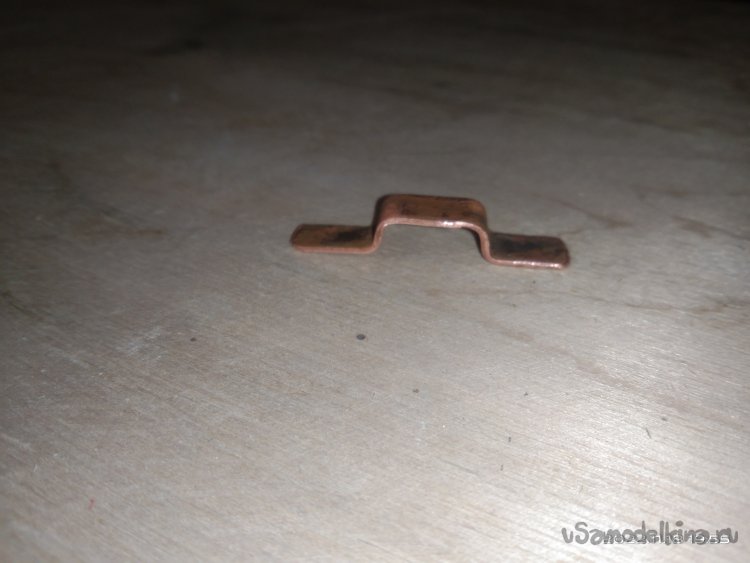

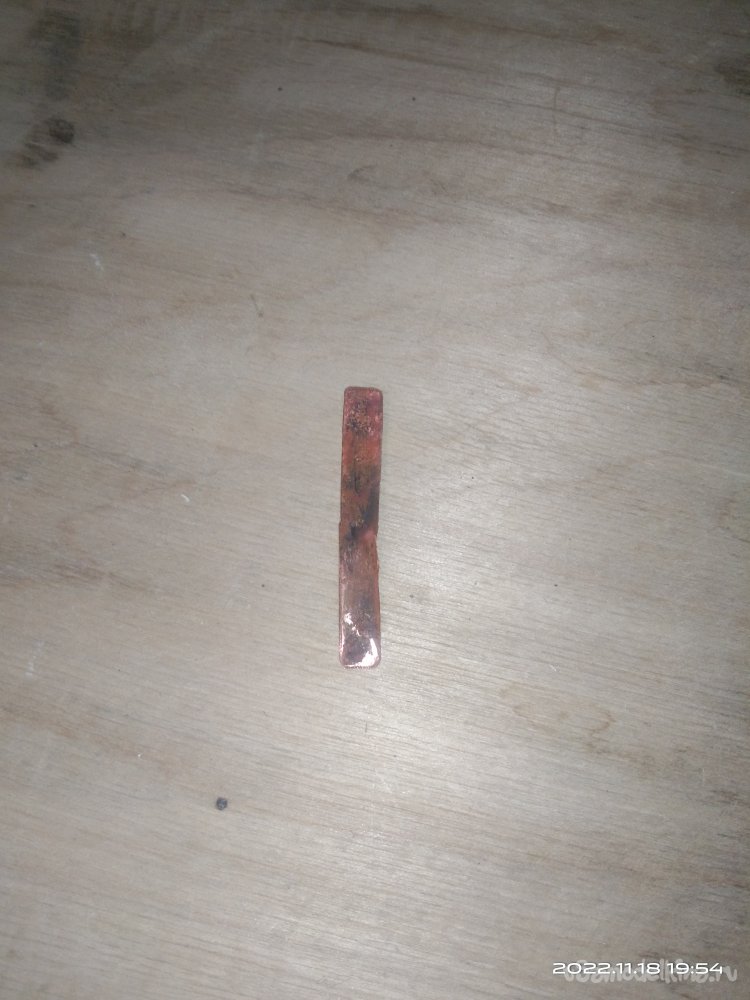

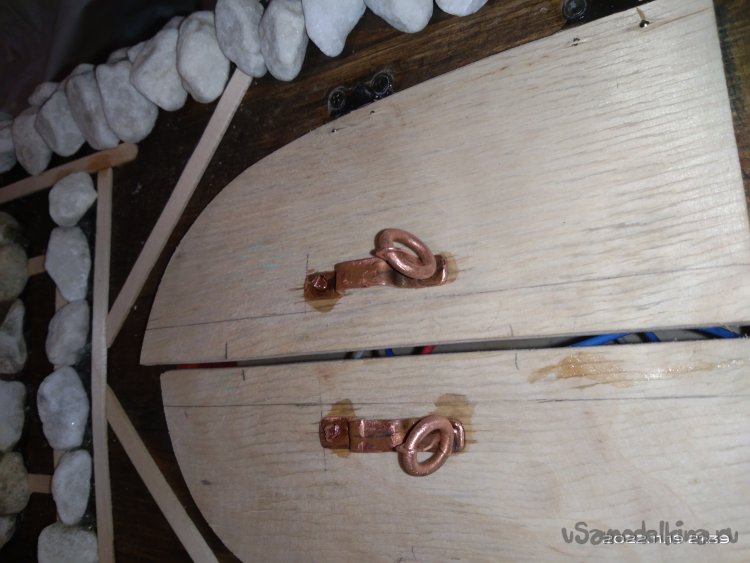

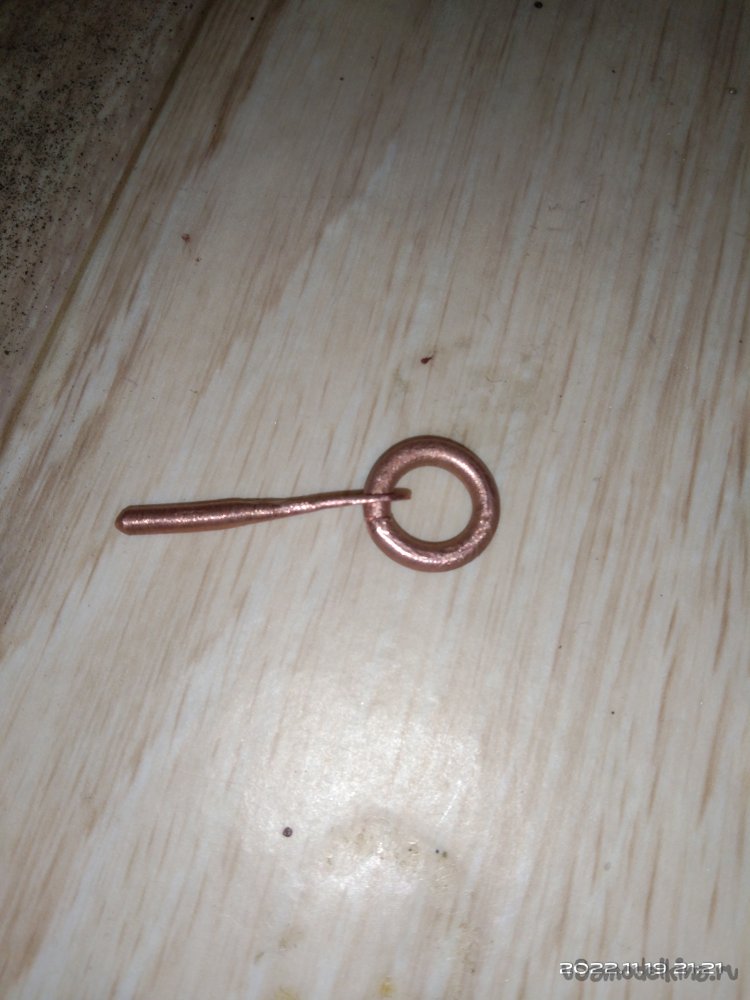

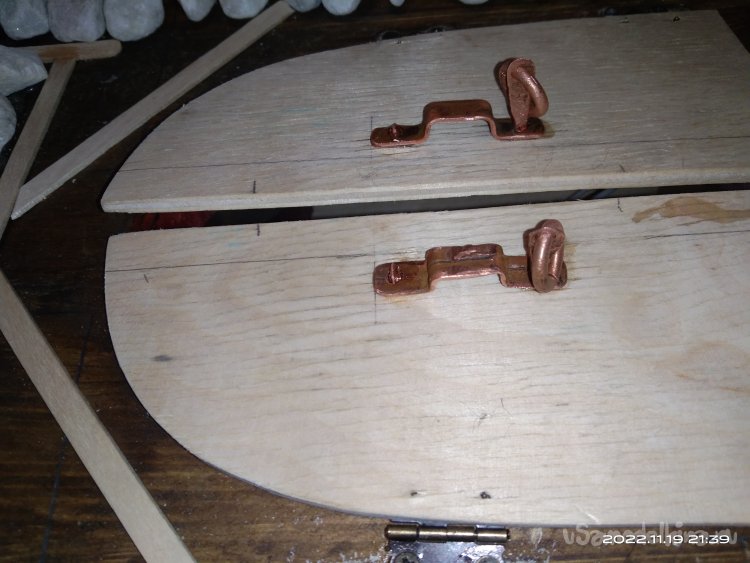

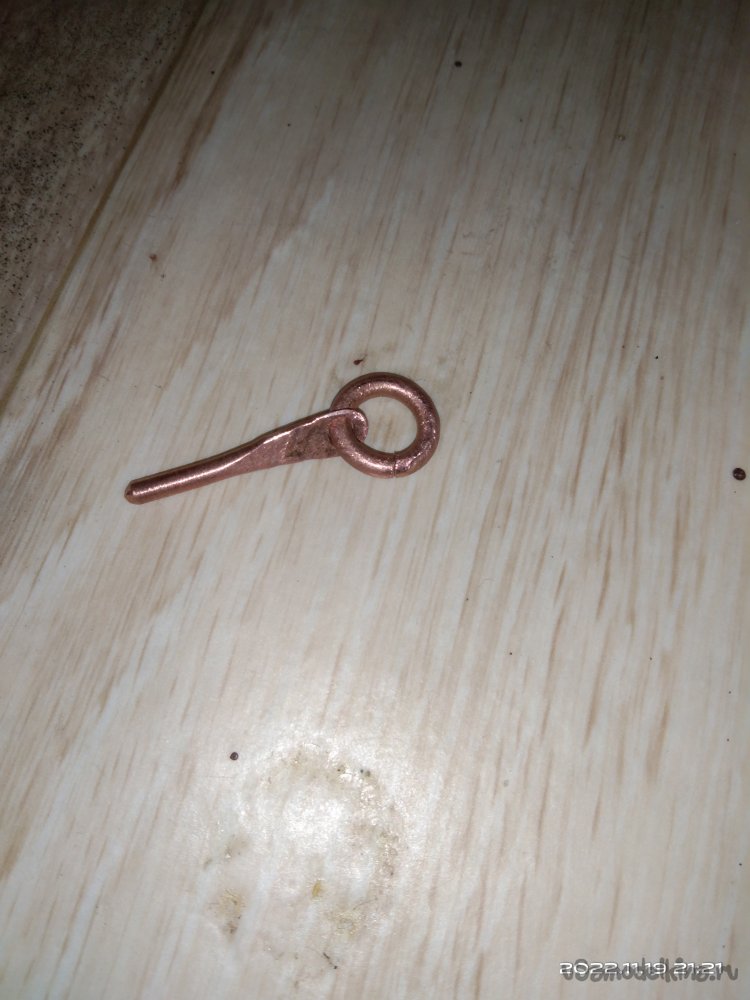

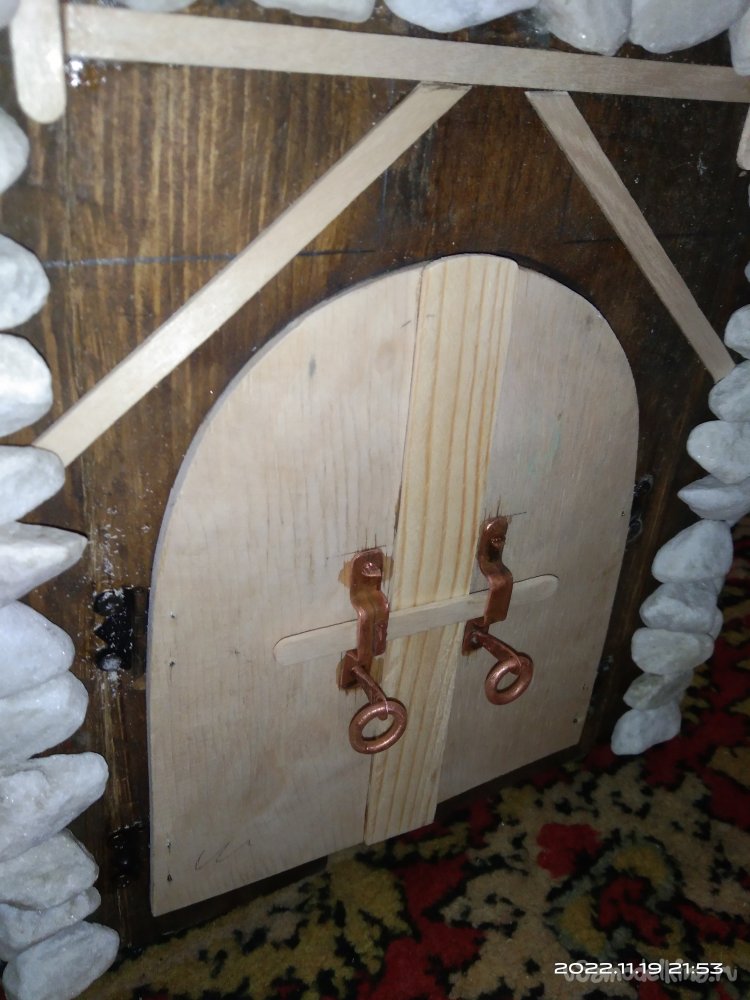

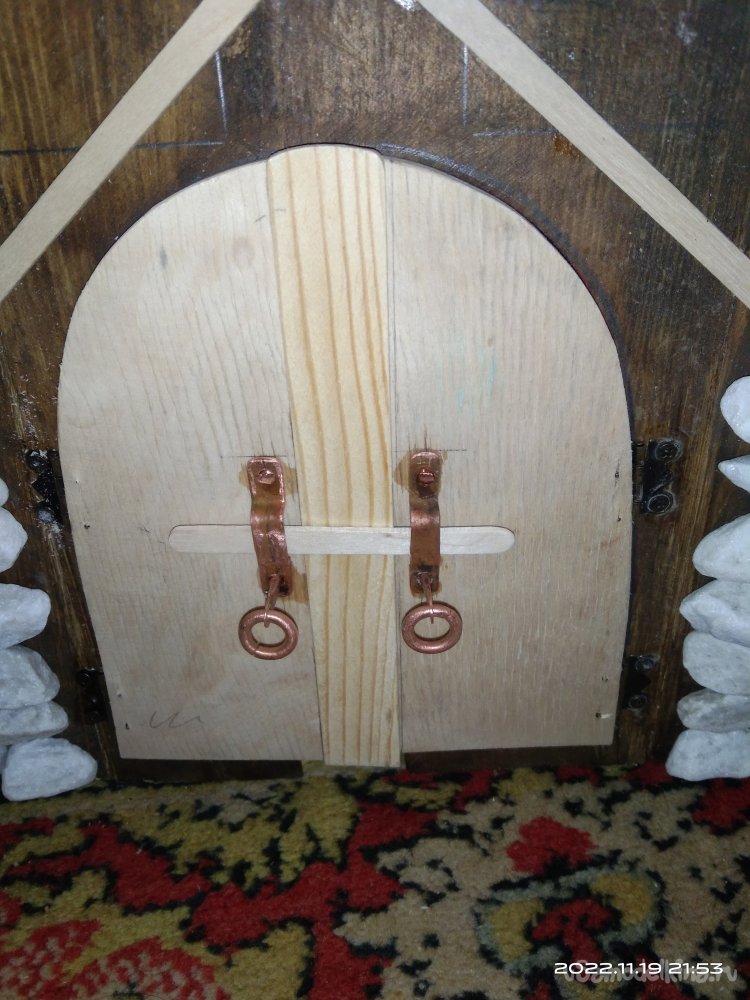

Теперь необходимо сделать ручки на обе створки двери. Сначала хотел сделать обычные деревянные, просто вставить в отверстия штырьки и все. Но потом решил немного заморочиться. Взял небольшую пластинку меди и отжег ее, чтобы она стала мягкой, более пластичной и легко поддавалась обработке. Ножницами по металлу разделил ее на две части, по одной на каждую створку. Далее плоскогубцами придал ей необходимую форму. По краям сделал отверстия для крепления на двери. Ручки сделал из медной проволоки 4-х мм. Расплющив один конец на наковальне, надфилями придал им форму. В расплющенных частях сделал отверстия. Из той же проволоки изготовил кольца. Для этого проволоку я намотал на сверло, получилась такая вот спираль. Далее я просто распилил ее и получились ровные колечки. Просунул их в отверстия на сплющенных частях деталей и подогнал края колец вплотную друг к другу плоскогубцами. На створках отметил места крепления, высверлил отверстия и с помощью медных гвоздиков и клея зафиксировал верхние части ручек. Нижние же фиксировались самими ручками. В итоге получился запорный механизм дверей с помощью засова и необычные ручки.

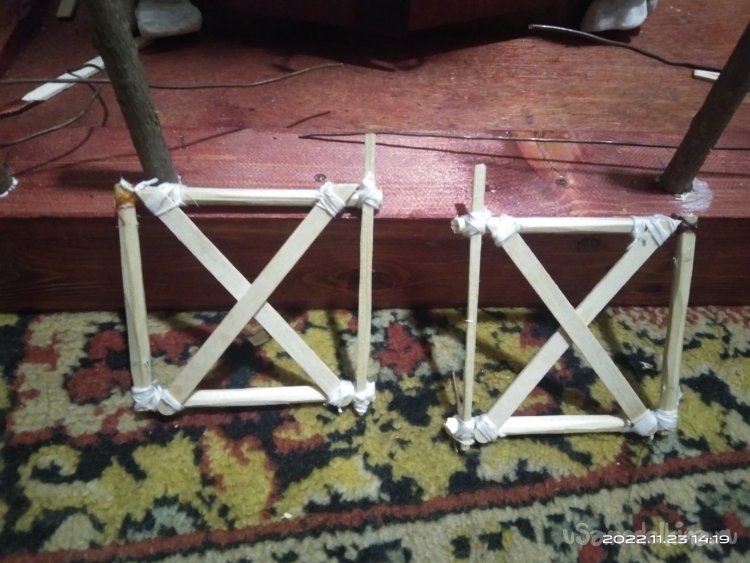

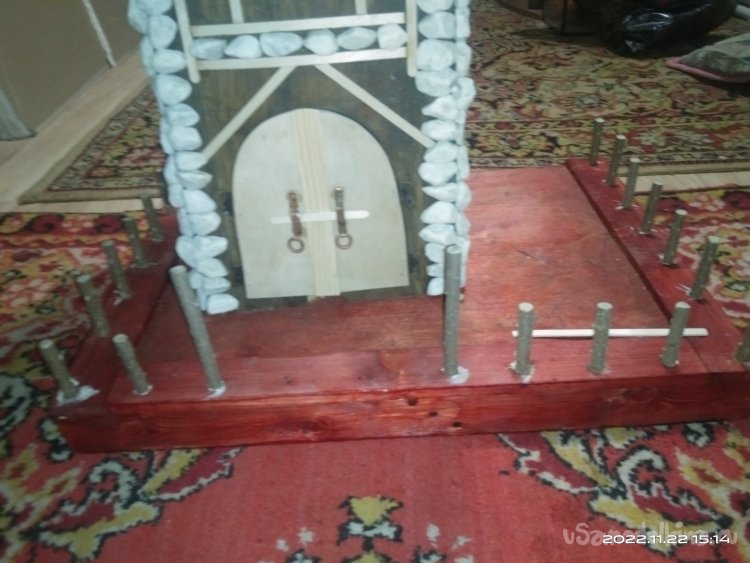

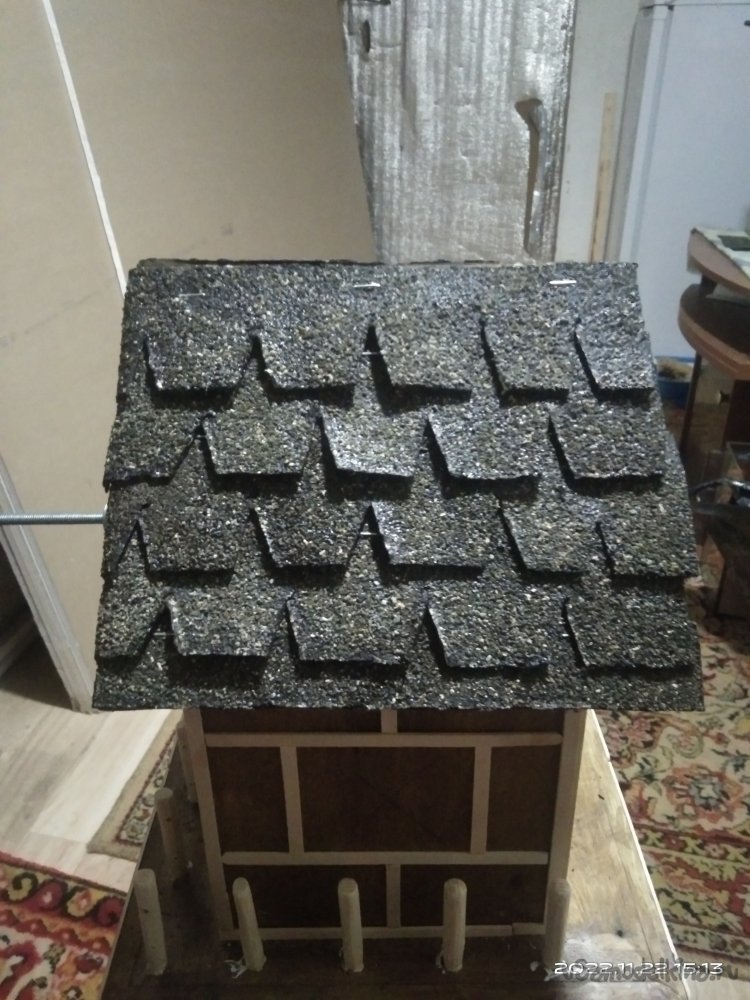

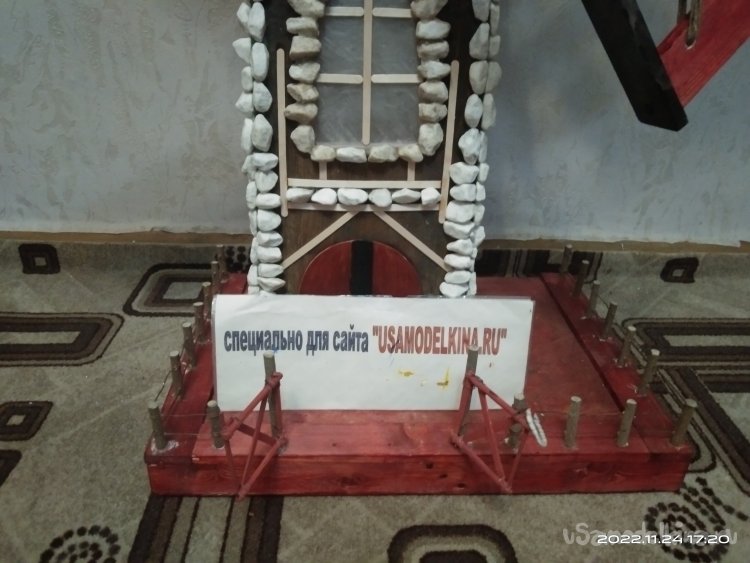

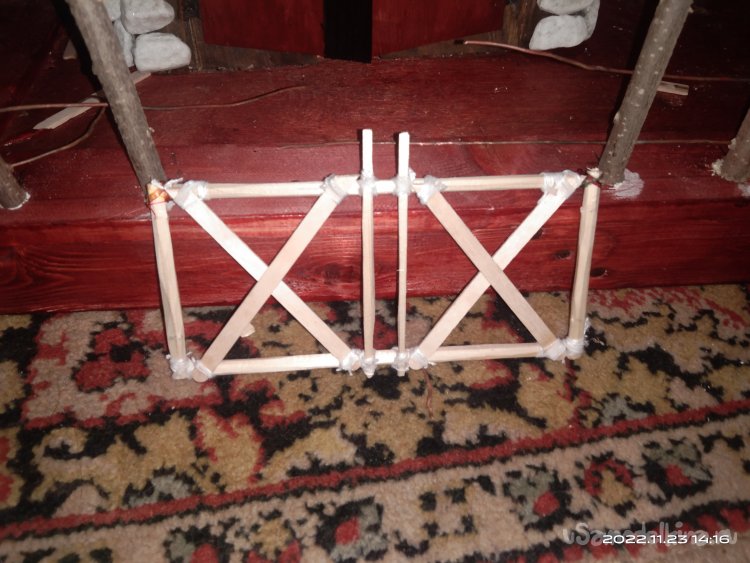

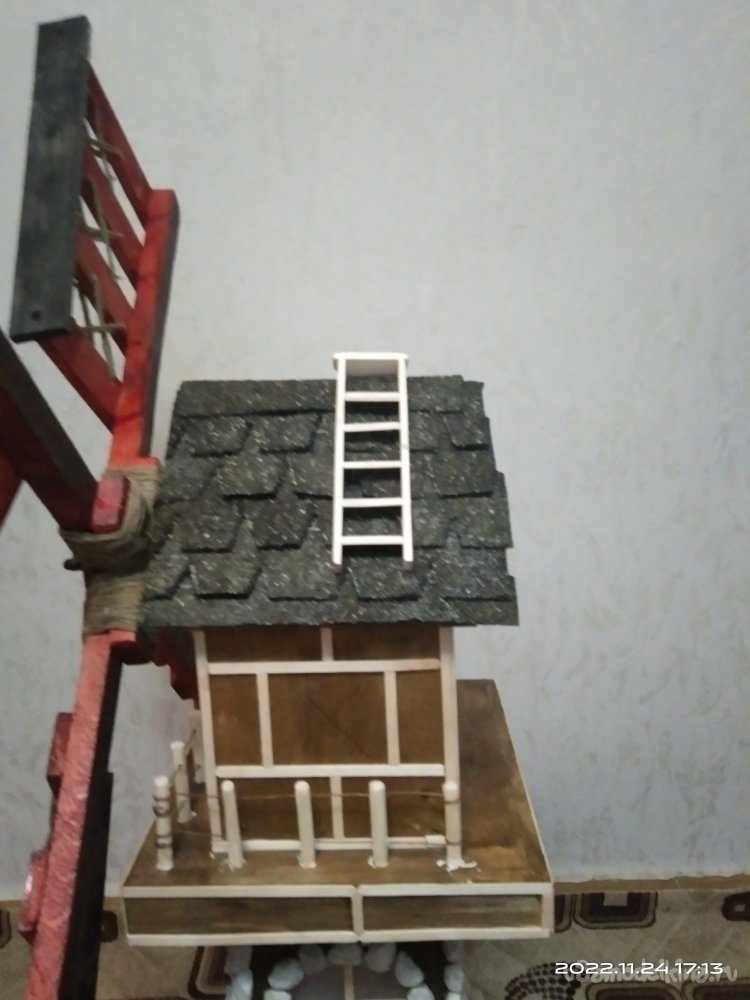

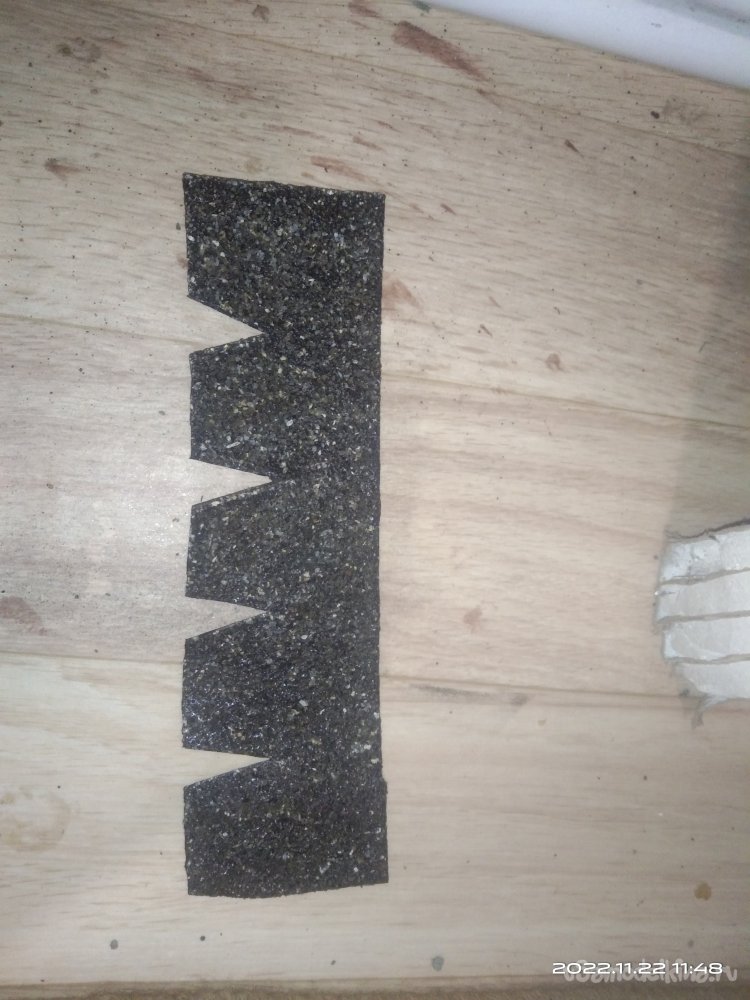

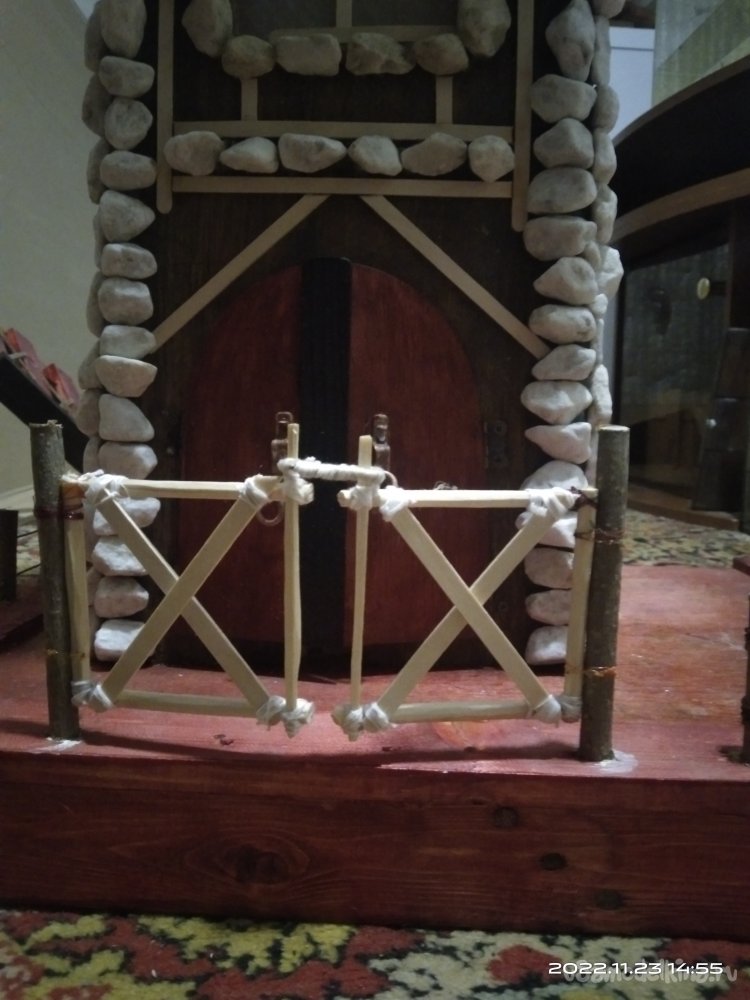

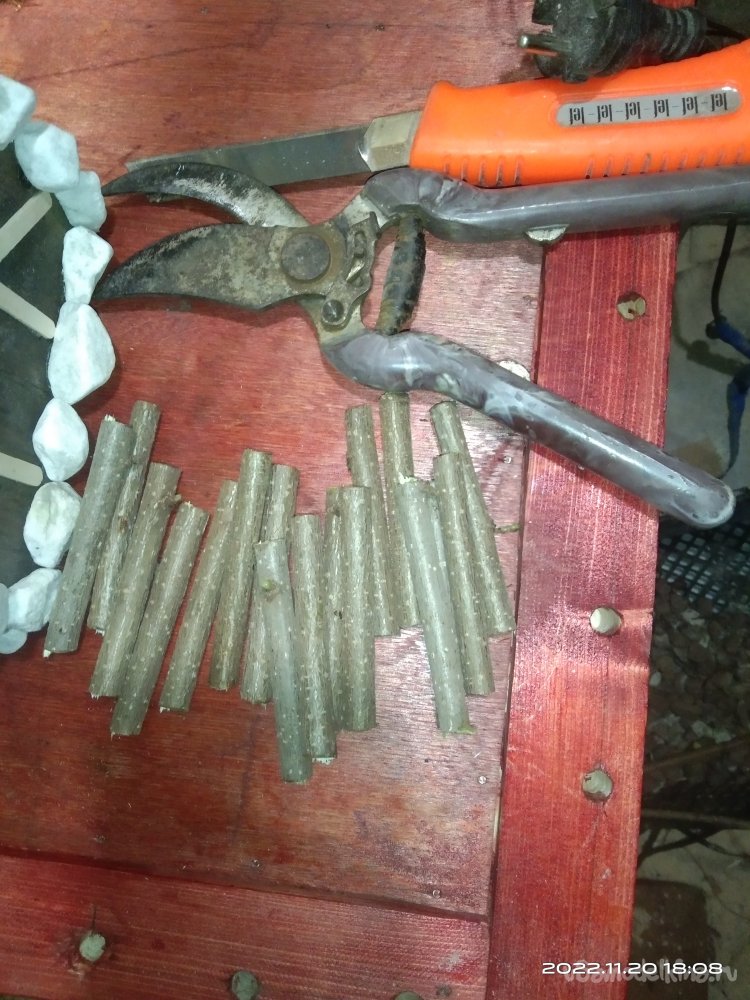

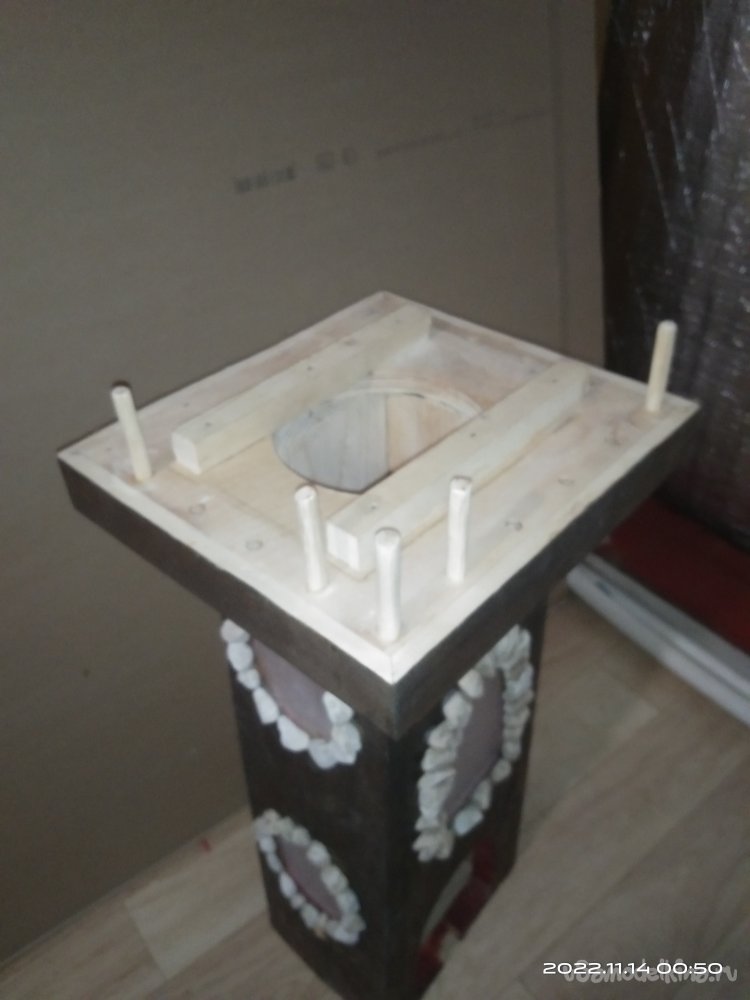

Мельницу прикрепил к площадке саморезами с внутренней стороны. Далее начал делать ограждение вокруг мельницы на площадке. Если для верхней площадки столбики для ограждений я делал вручную, каждый по отдельности, подгоняя их под отверстия, то здесь уже меня это порядком задолбало. Я решил пойти немного другим путем. По весне, обрезая лещину от молодых отростков, оставил несколько тонких веток. Они высохли и как нельзя кстати подошли под столбики. Секатором нарезав их на нужные отрезки, вклеил их в отверстия. В каждом из них перед этим сделал по несколько отверстия для проволоки, которая и будет выполнять роль перекладин между столбами. Крышу у мельницы я накрыл самодельной гибкой черепицей. Для ее изготовления использовал кусок толя, или рубероида, не знаю точное название. С одной стороны он гладкий, а наружная сторона обсыпана мелкой каменной крошкой. Из него были нарезаны небольшие полосы, которым придал форму черепицы. Перед тем, как стелить ее, установил шпильку для лопастей. После этого, снизу вверх положил настил, фиксируя его скобами. Так как мельница будет стоять на улице, то при жаркой погоде нижний слой черепицы однозначно подплавится и прилипнет к дереву. Поэтому особо сильно закреплять я ее не стал. Далее сделал ворота перед дверью мельницы. Выстругал несколько перекладин и с помощью клея и ниток связал их между собой в форме прямоугольника. Из палочек мешателей изготовил перекрестья на воротах. Их повесил на столбики на леску. Затем установил лопасти на шпильку и закрепил ее.

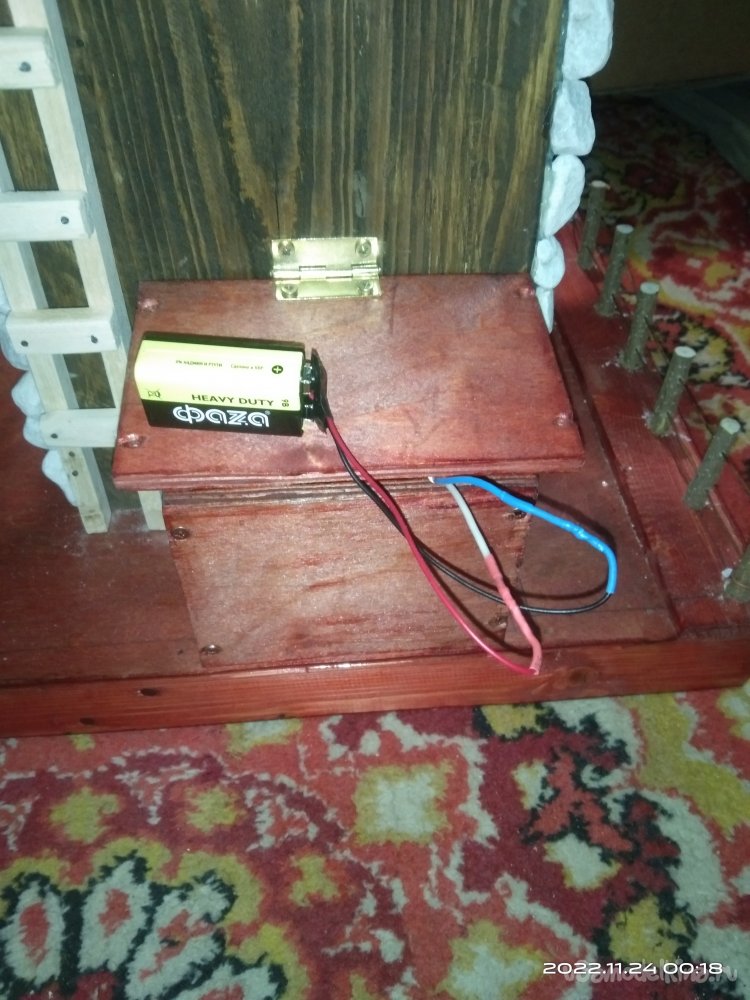

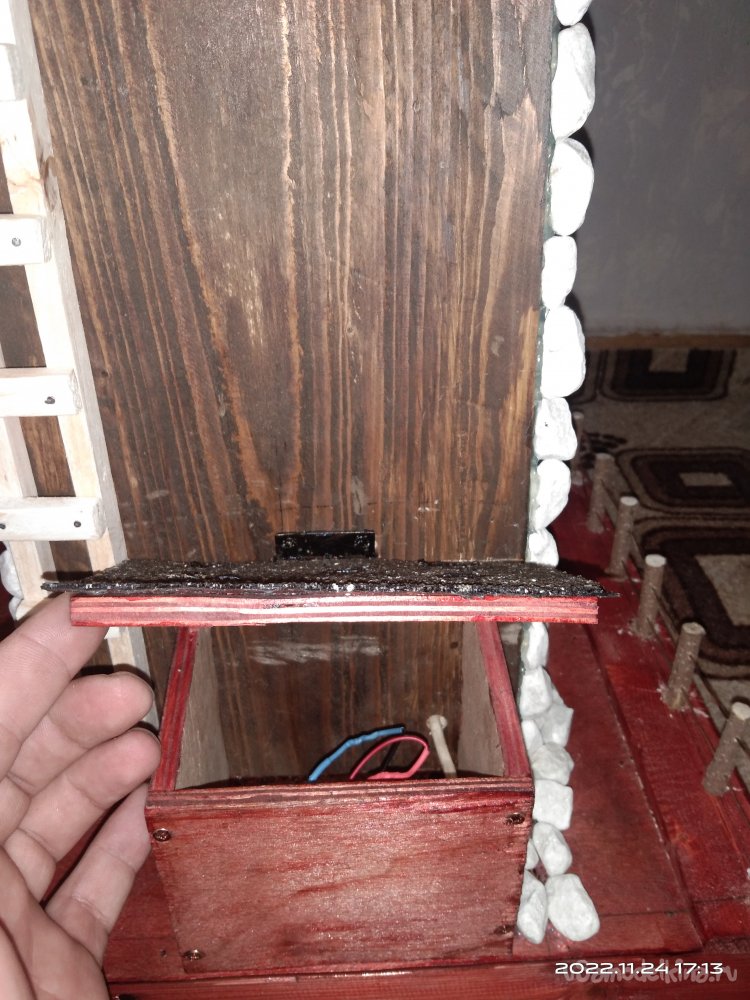

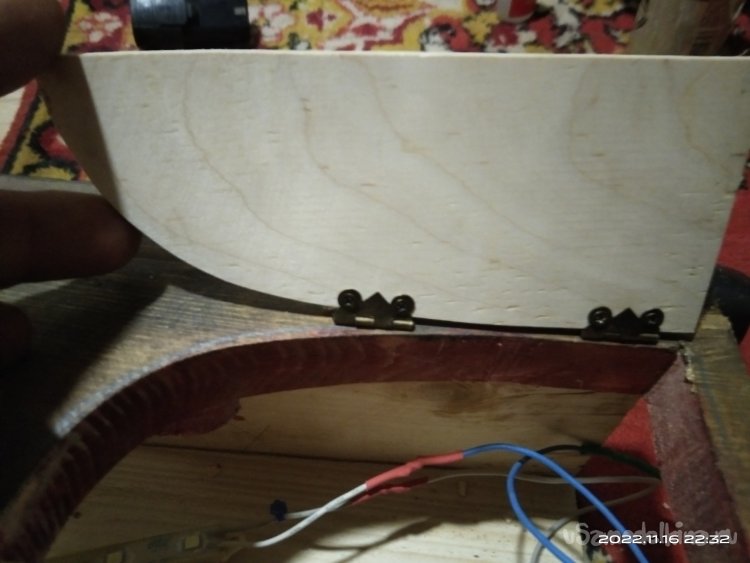

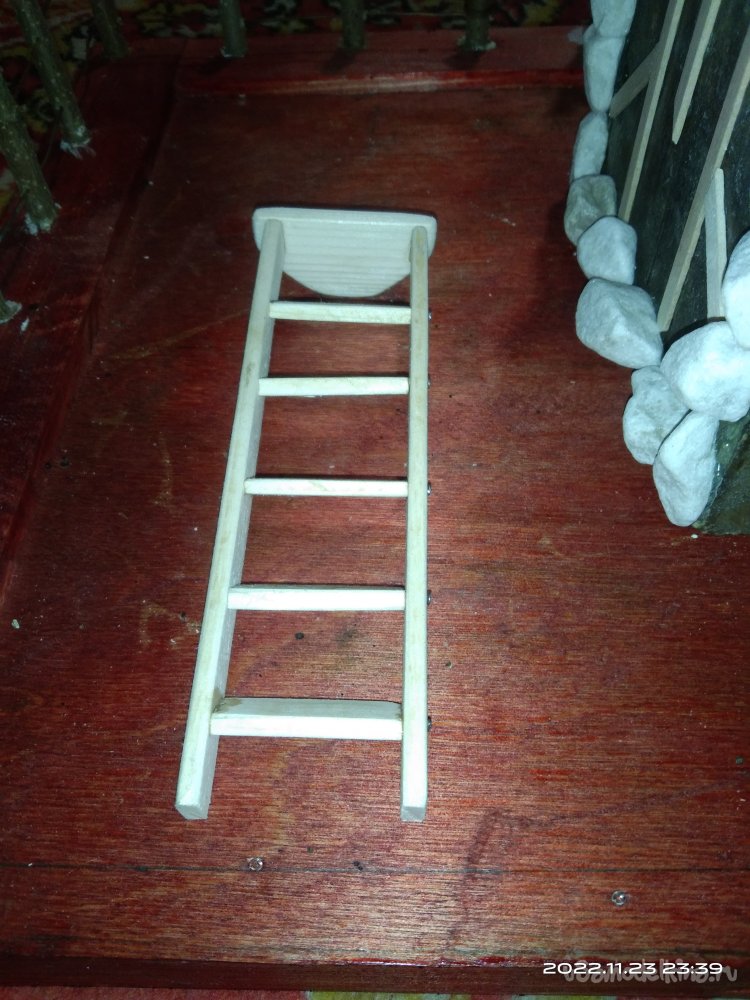

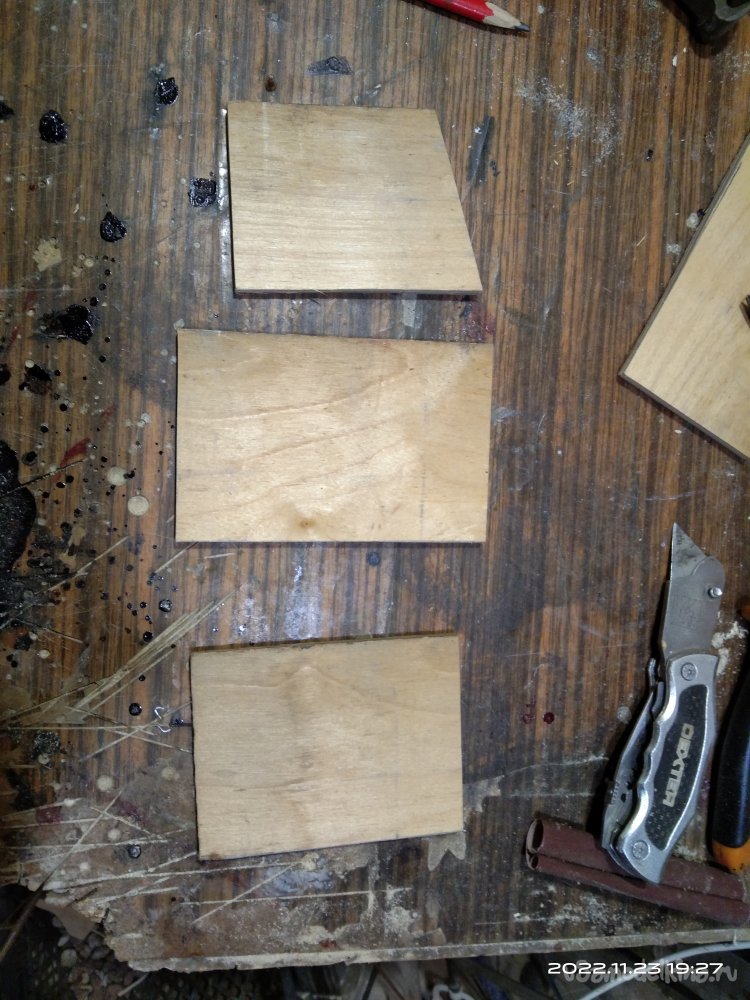

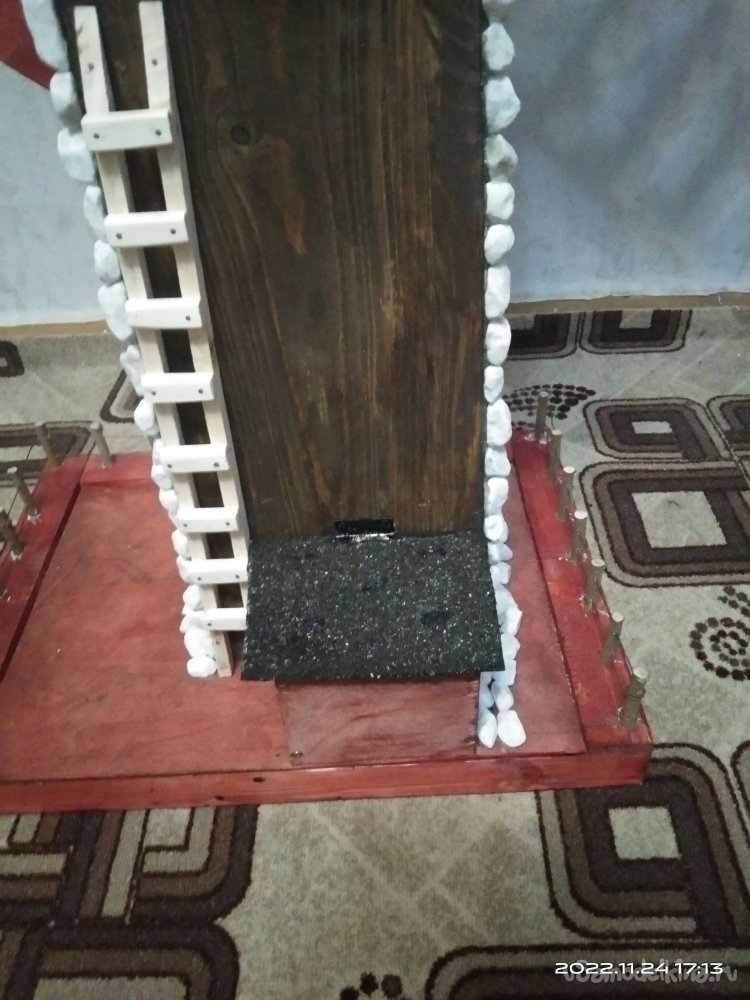

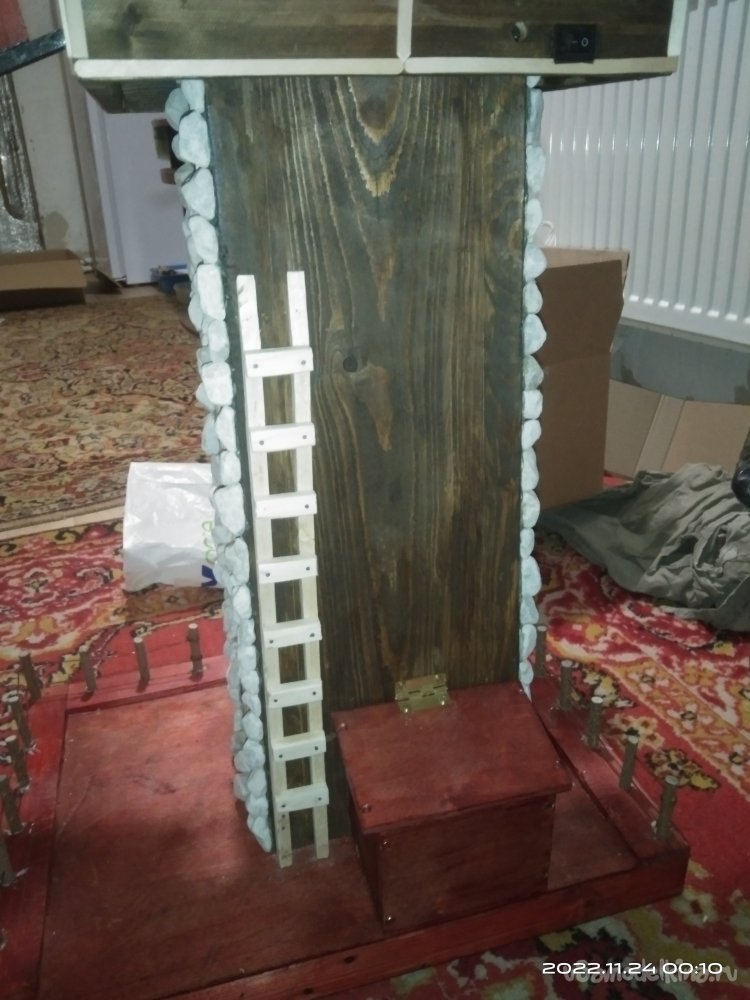

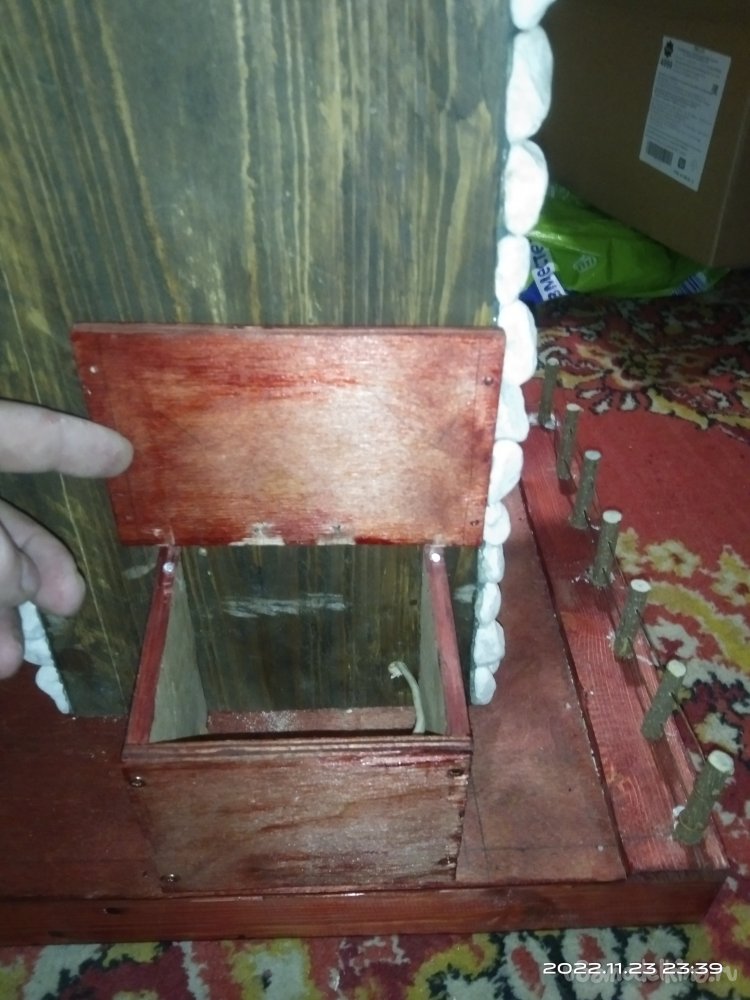

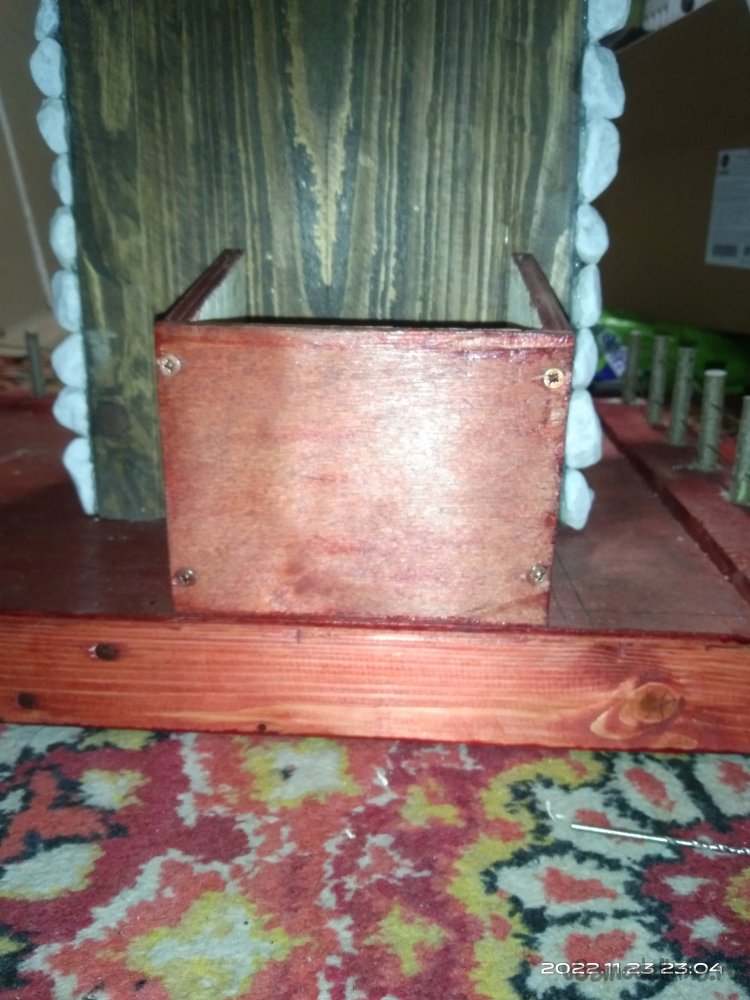

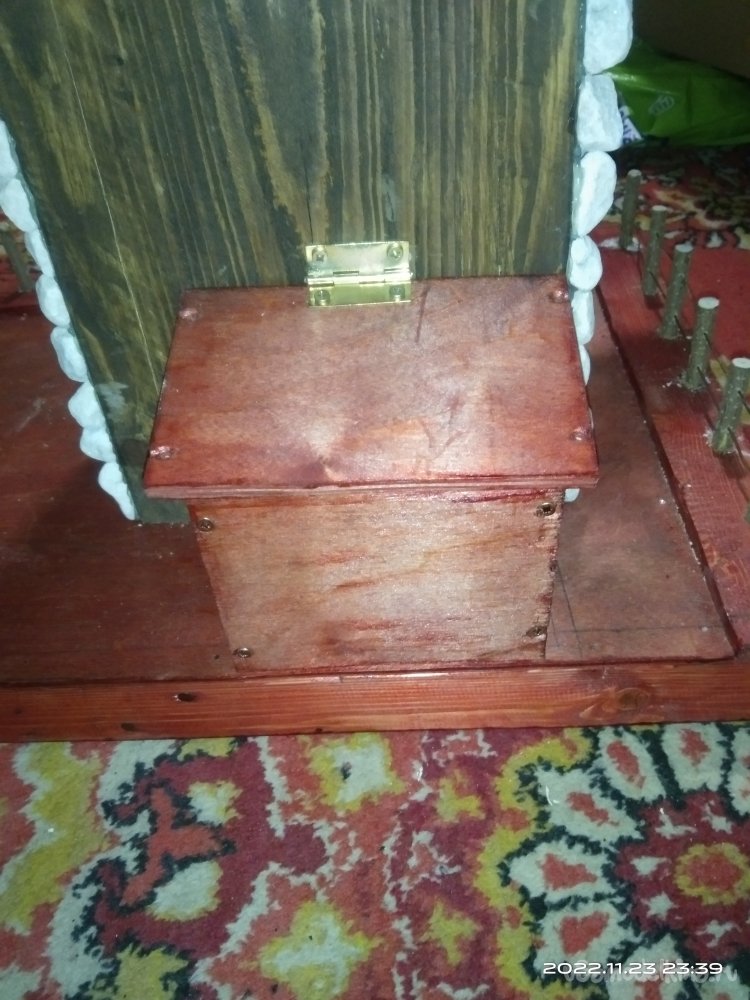

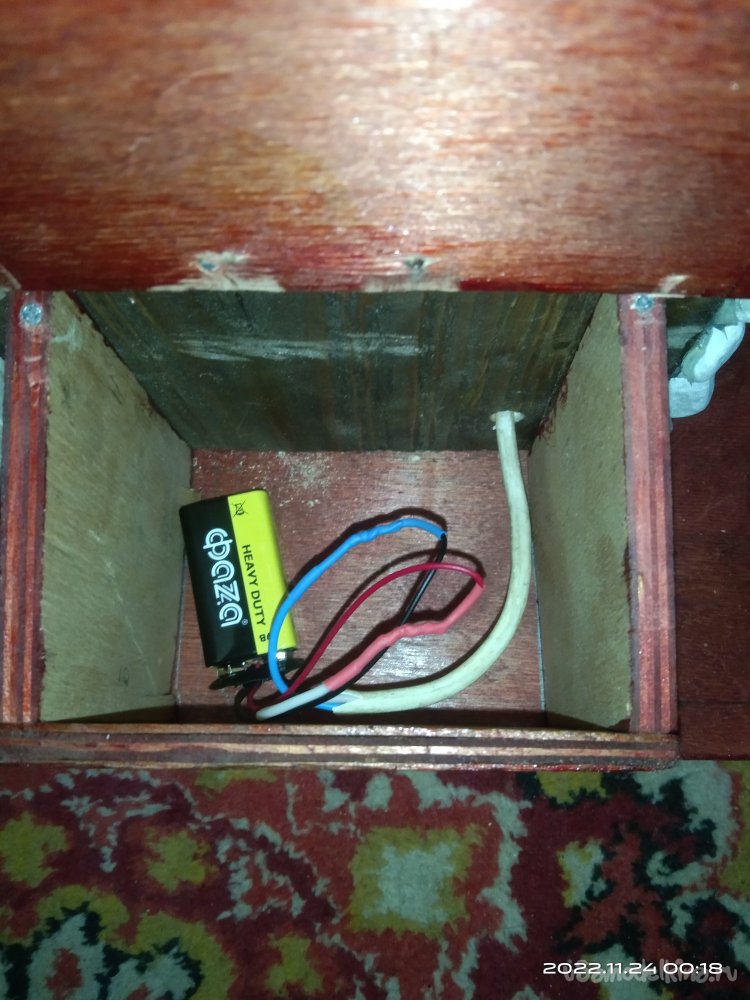

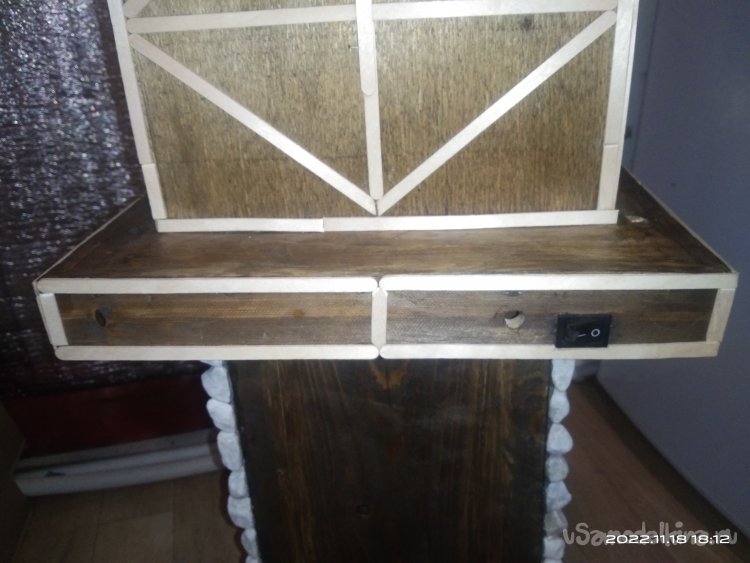

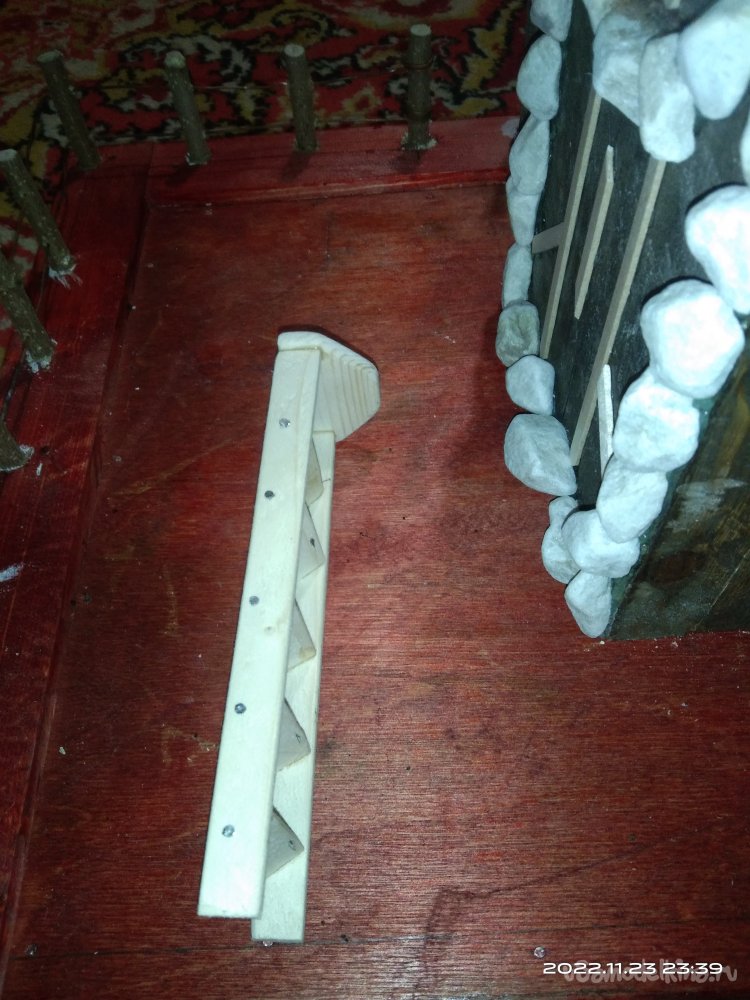

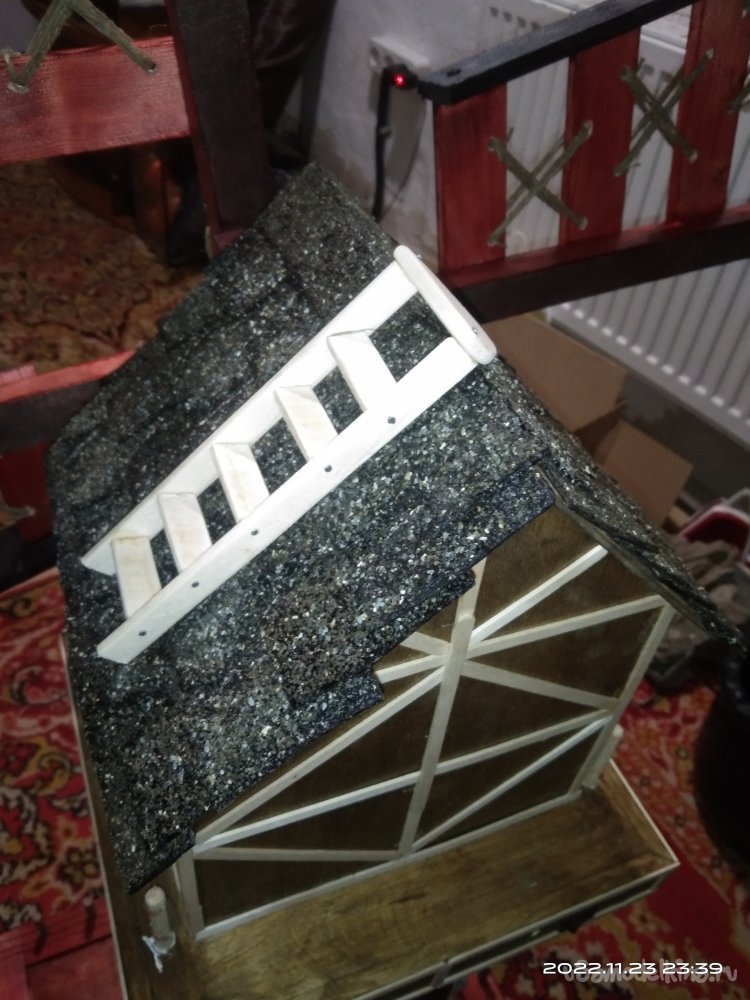

Из фанеры сделал небольшое пристраиваемое помещение для вывода в него питающего кабеля и хранения аккумулятора. Установил его в задней части мельницы, закрепил саморезами и двумя небольшими гвоздиками. Крышка у данного строения так же открывается, предоставляя доступ к аккумулятору, позволяя его снять для подзарядки или замены. Т.к. заказчик не смог привезти аккумулятор, то я установил для демонстрации работоспособности света батарею крону в 9 вольт. Свет, конечно загорается, но горит достаточно тускловато. Но это решается установкой нормального питающего элемента. На крышу так же постелил небольшой кусок толя. На крышу самой мельницы изготовил декоративную лесенку и закрепил ее на коньке. Еще одну лестницу пристроил к задней стенке мельницы. Такое декоративное украшение.

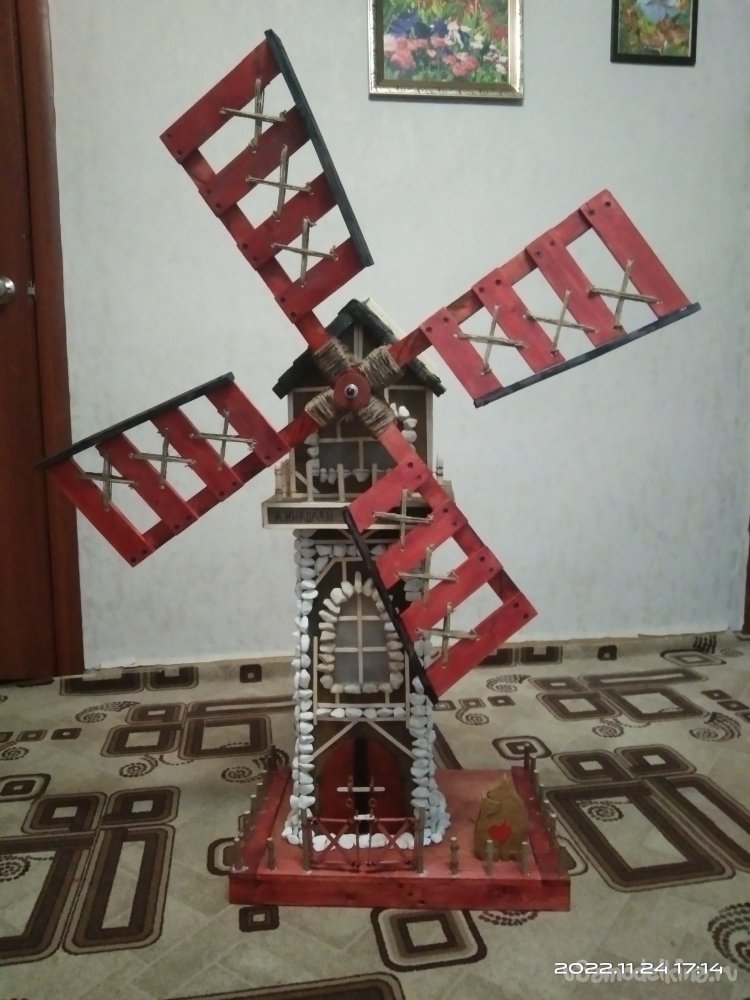

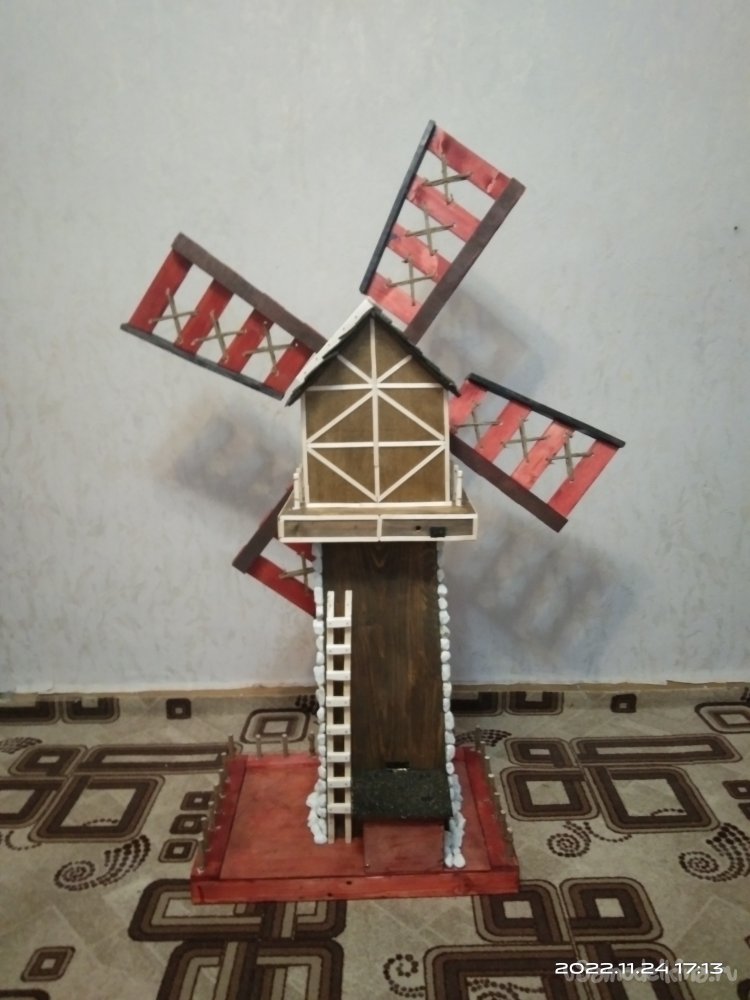

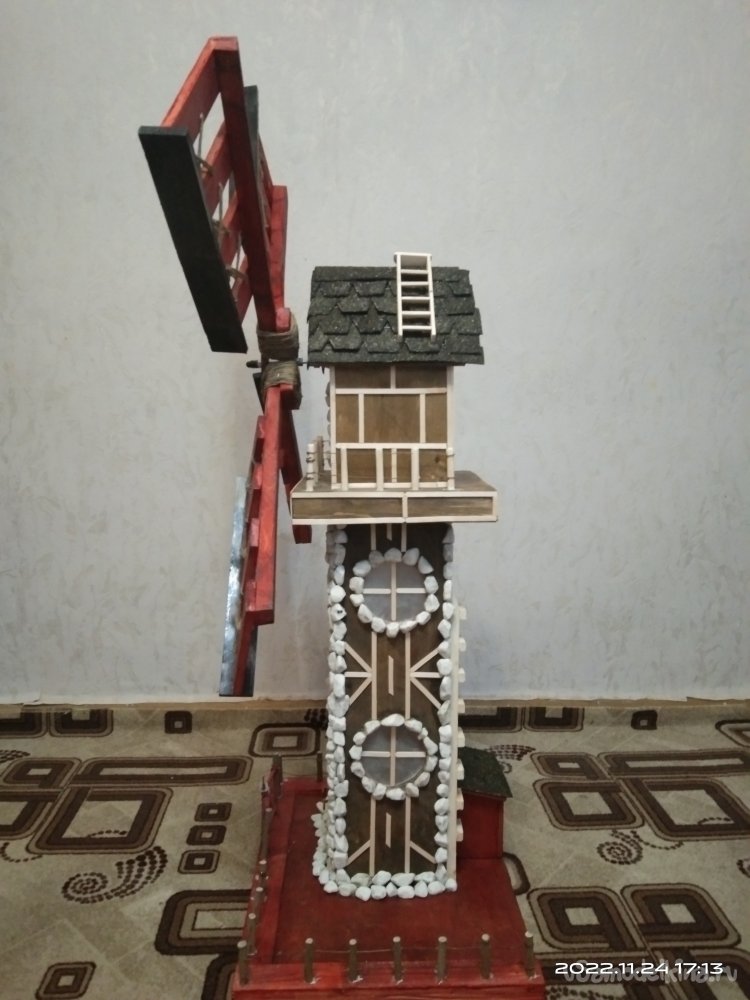

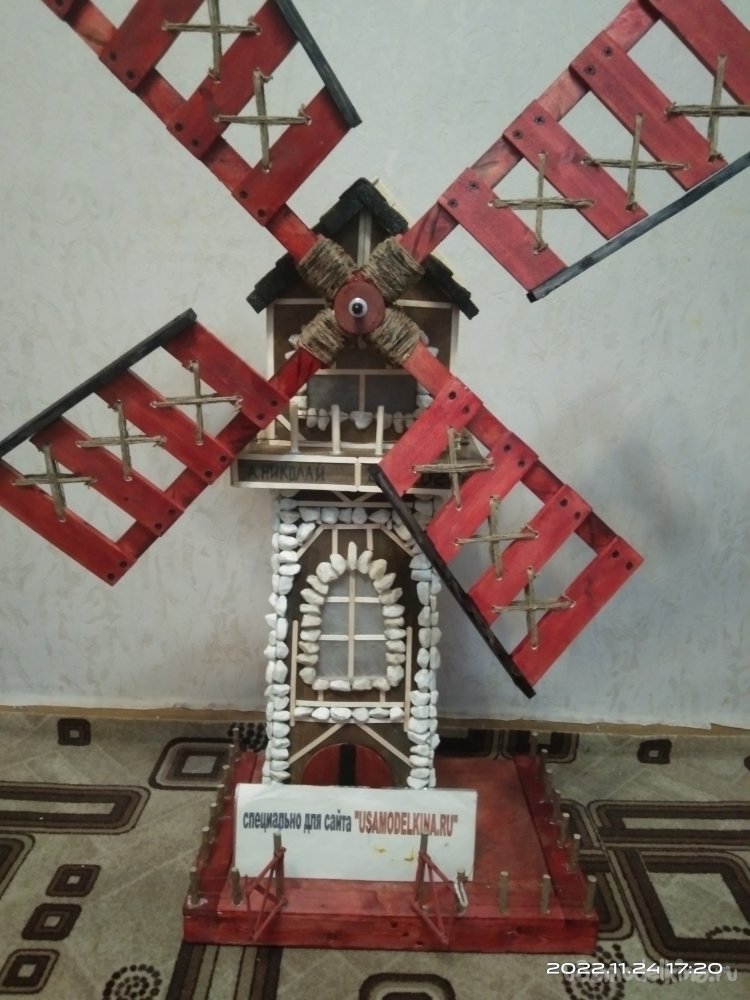

В конечном итоге получилась такая вот замечательная мельница.
В конечном итоге мельница была отдана заказчику, который остался очень доволен.
На этом я заканчиваю свой мастер-класс. Надеюсь идея и ее исполнение вам понравились и вы при необходимости можете воспользоваться опытом изготовления такой мельницы. Старался описать процесс как можно более подробно, фотографируя практически каждый шаг изготовления для большего понимания процесса. Если кому-то что-то не понятно, или нужны чертежи - смело обращайтесь. Пишите мне на почту сайта, договоримся. Всего доброго!
