Доброго времени суток.
Сегодня я хотел бы показать вам, как можно сделать удобную и креативную деревянную подставку под телефон.
Изделие имеет ряд регулировок, так что каждый может отрегулировать поворот и выставить удобный угол наклона. Не нужно бояться, что гаджет будет зафиксирован ненадежно – для его удержания используется зажимное колëсико, которое не даст упасть телефону даже если наклонить его вниз. Подставка для смартфона отличается небольшими размерами и многофункциональностью, по мимо телефона в ней можно разместить планшет. Механизмы у поделки достаточно простые! А чем проще конструкция, тем она надëжние.
Итак, перейдем к реализации задумки.
Для создания многофункциональной подставки под телефон нам потребуются следующие материалы и инструменты:
МАТЕРИАЛЫ :
1) Доска толщиной 20 мм ( по желанию можно 30мм)
2) Брусок 30 на 30 мм
3) Брусок 40 на 40 мм
4) Фанера 10 мм
5) Фанера 6 мм
6)Винт на 5 мм с барашком к нему
ИНСТРУМЕНТЫ :
1)Торцово-усовочная пила (при отсутствии используем ручной лобзик или столярную пилу , но точность будет ниже)
2)Перьевое сверло
3) Сверлильный станок (можно и шуруповертом просверлить, но достаточно не просто делать это от руки перпендикулярно горизонтальному основанию)
4)Токарный станок (стамески к нему полукруглая, косая)
5)Отвёртка
6) Карандаш
7) Линейка
8) Угольник
9) Штангенциркуль
10) Кернер
11) Ручной рубанок (или электрорубанок для ускорения процесса.)
Перейдëм к изготовлению подставки:
1.

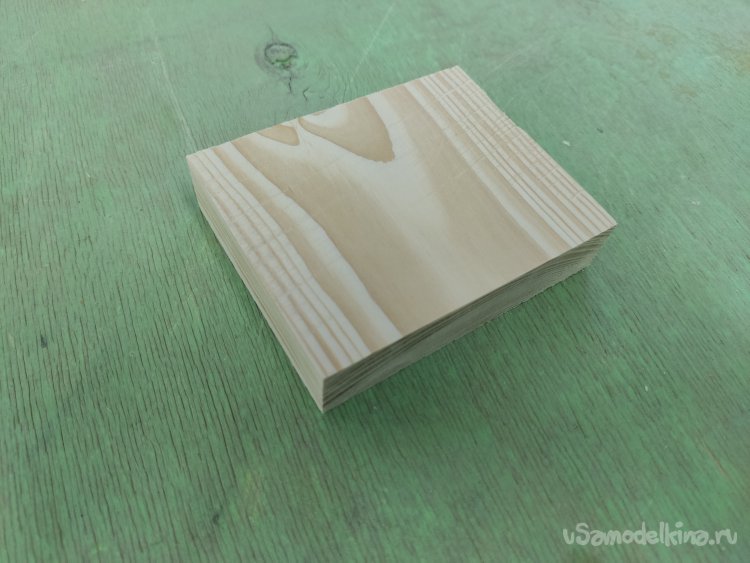

1)На доске , толщиной 20 мм, размечаем прямоугольник с размерами 100 на 80 мм.
2) Из бруска 40 на 40 мм нам необходимо сделать две детали : первая - это кубик 40×40×40 мм , вторая деталь параллелепипед 40×40×27 мм
3) На 6мм фанере размечаем прямоугольник 90 на 130 мм (Не забываем о припусках, если их не оставлять, то в противном случае можно потратить материал и силы впустую. )
4) На 10 мм фанере размечаем вытянутый прямоугольник 15 на 90 мм, а также ещё два небольших прямоугольника 46×23 мм.
2. При помощи торцово-усовочной пилы, выпиливаем, по нанесенной разметке все детали описанные в первом пункте.
(Для тех у кого нет подобного инструмента, допустим распил ручным лобзиком или ножовкой, только после это края спила желательно сразу же выровнять наждачной бумагой.)
3.

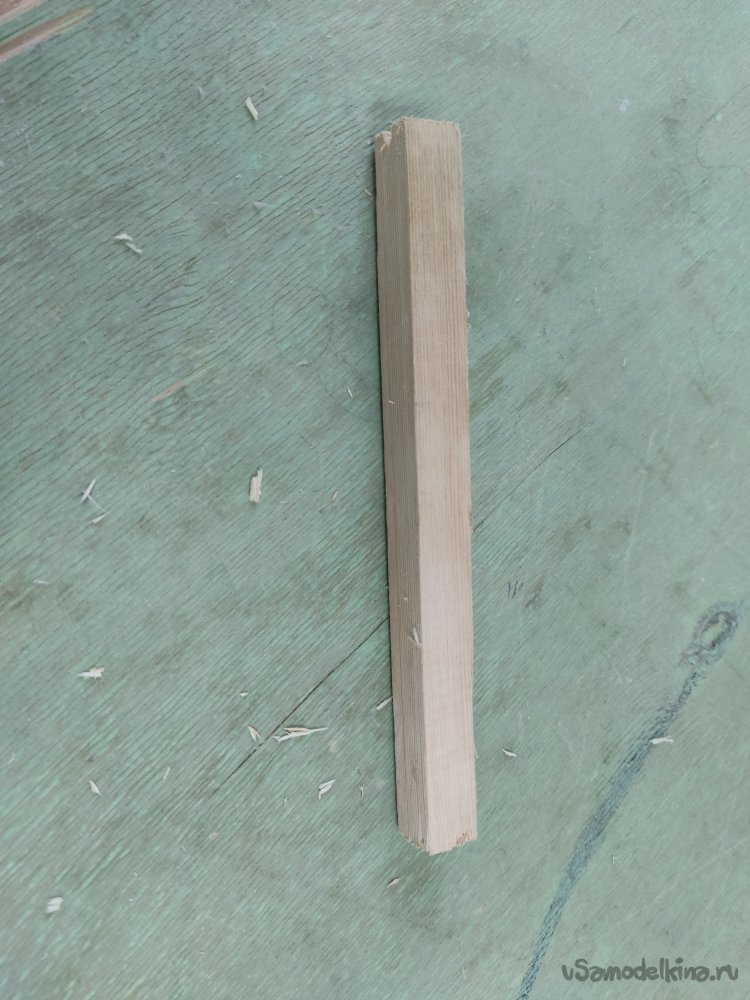

1)Задействуем ещё не упомянутый ни в одном пункте, кроме материалов, брусок 30 на 30 мм. В будущем он будет цилиндрической ножкой, на которой разместится подставка.

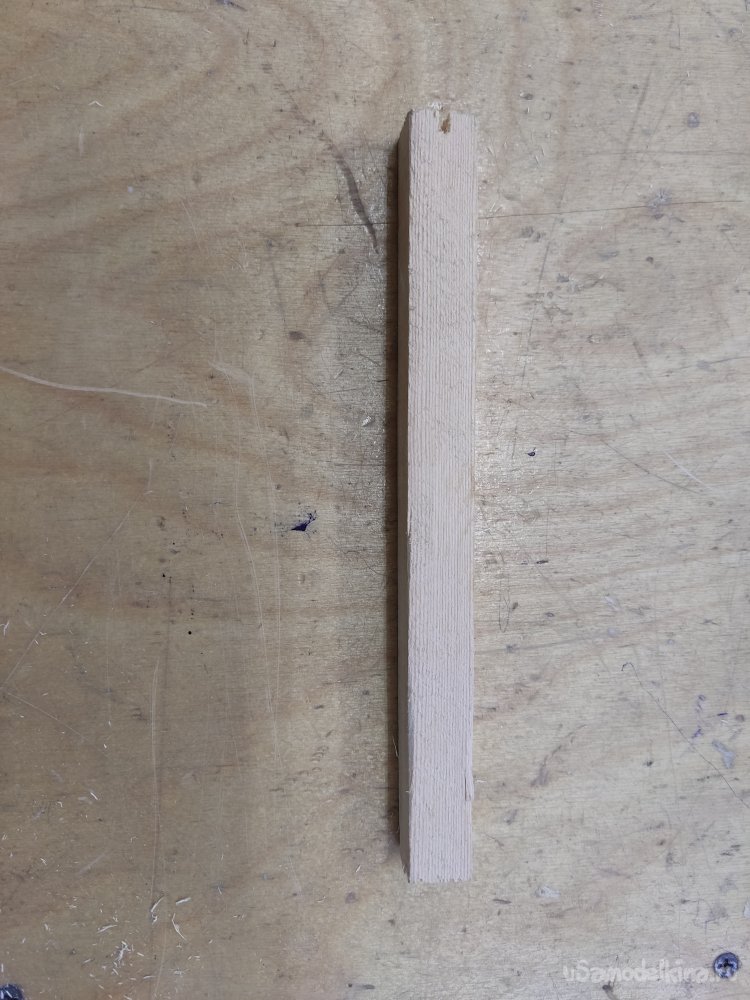

Поэтому подготавливаем брусок для установки в токарный станок, а именно : с торца ножовкой делаем небольшой надпил по центру, (кстати длинна этой заготовки 170 мм) а с противоположного конца при помощи молотка и кернера набиваем центр под заднюю бабку.

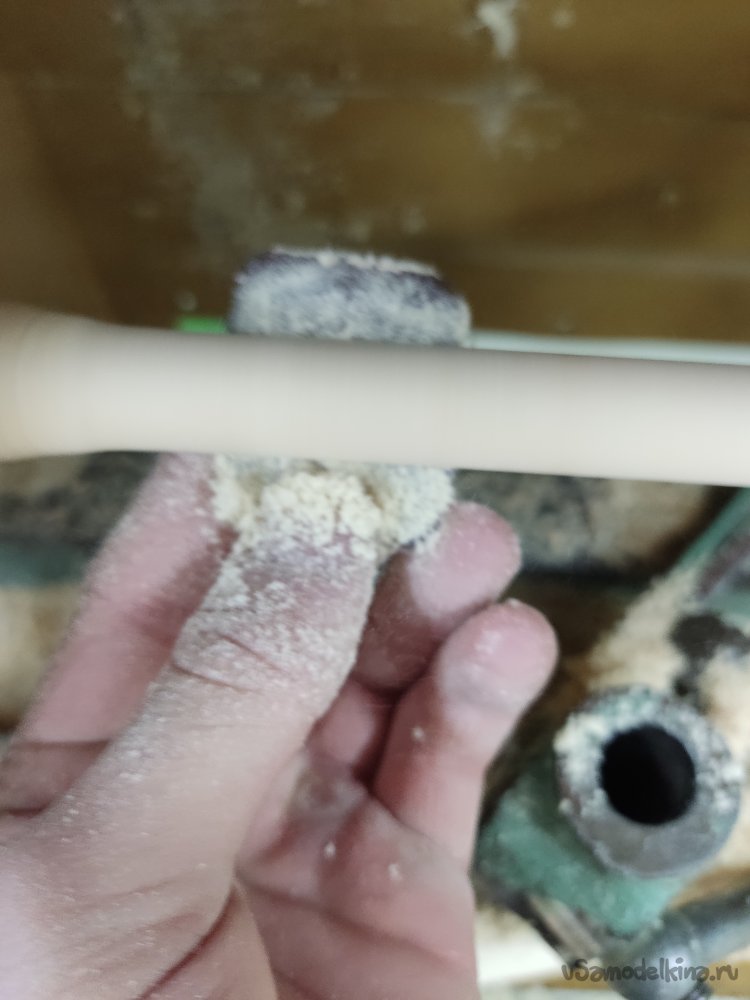

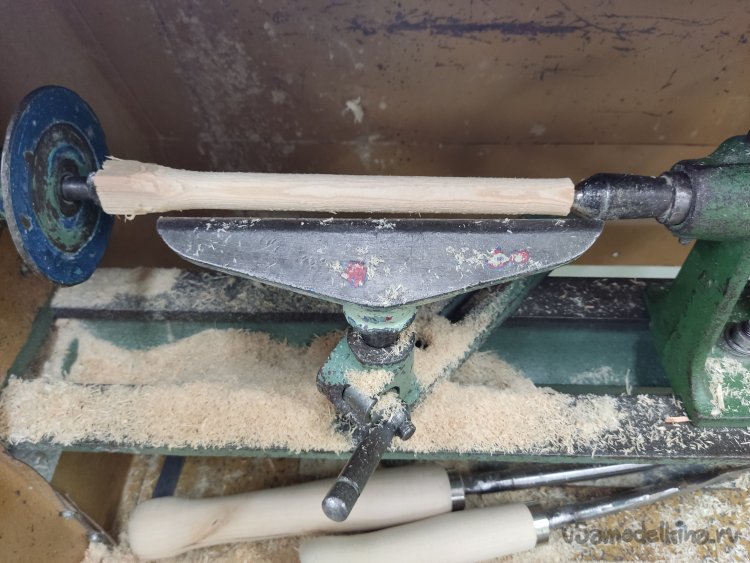

2) Устанавливаем заготовку в станок, предварительно сточив углы рубанком. Вытачиваем полукруглой стамеской цилиндр, а после косой стамеской доводим деревянную болванку до 16 мм в диаметре (170 мм – длина) .
3) Зашкуриваем изделие, кому хочется - могут отполировать опилками.

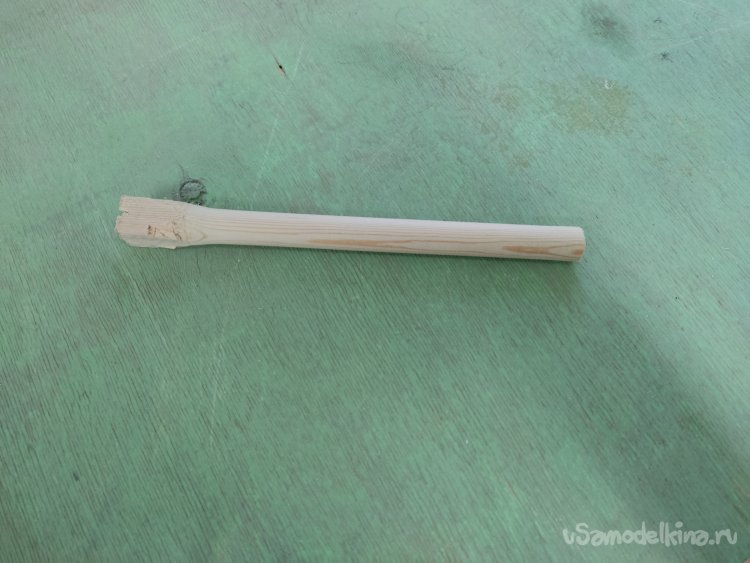

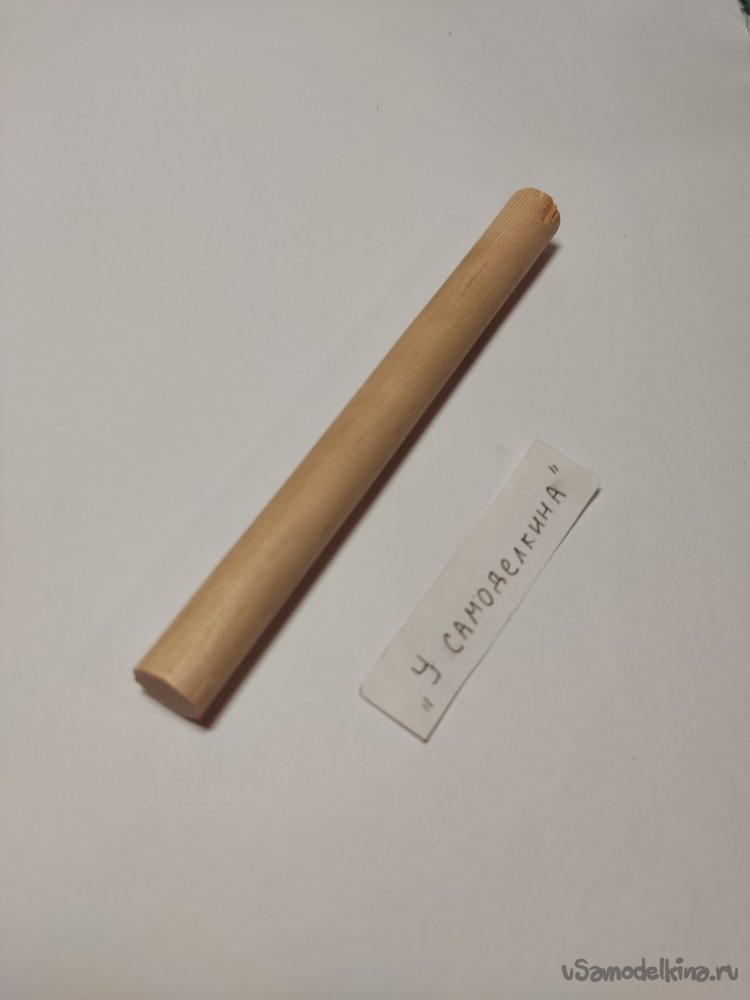

4) «Ножка» - готова.

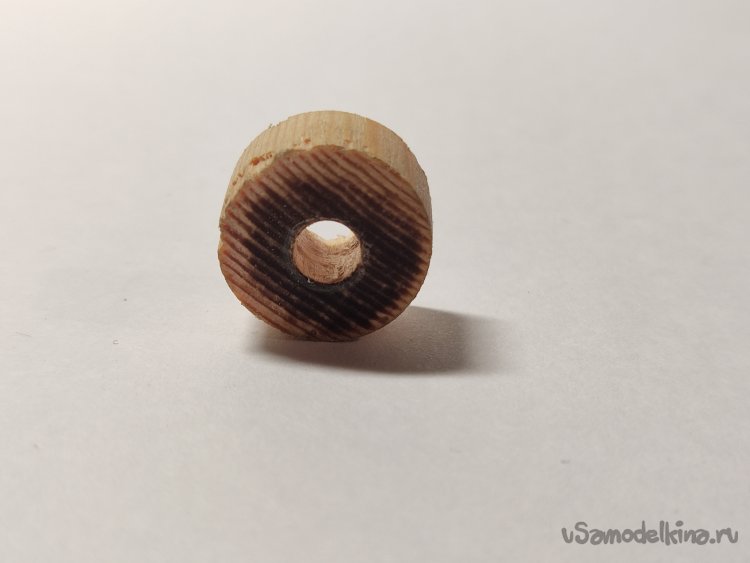

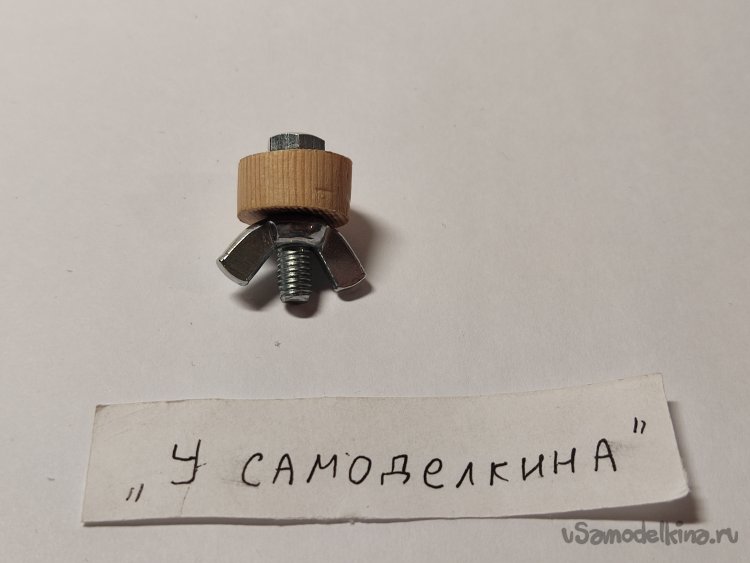

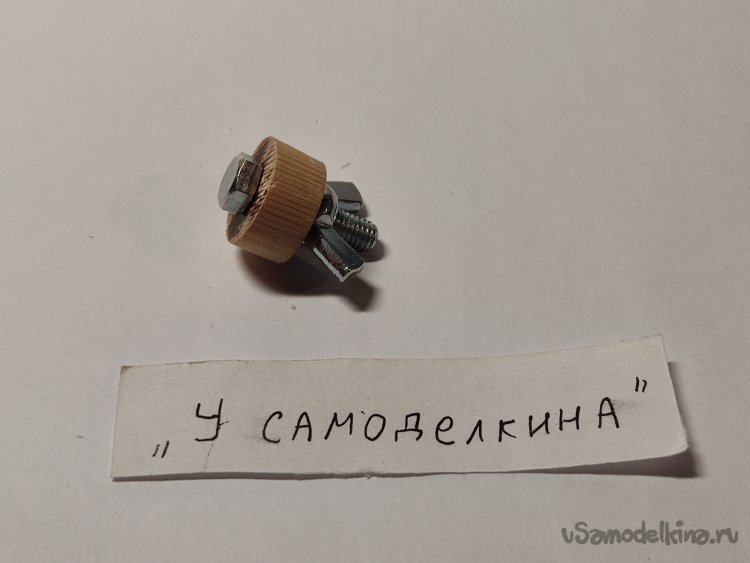

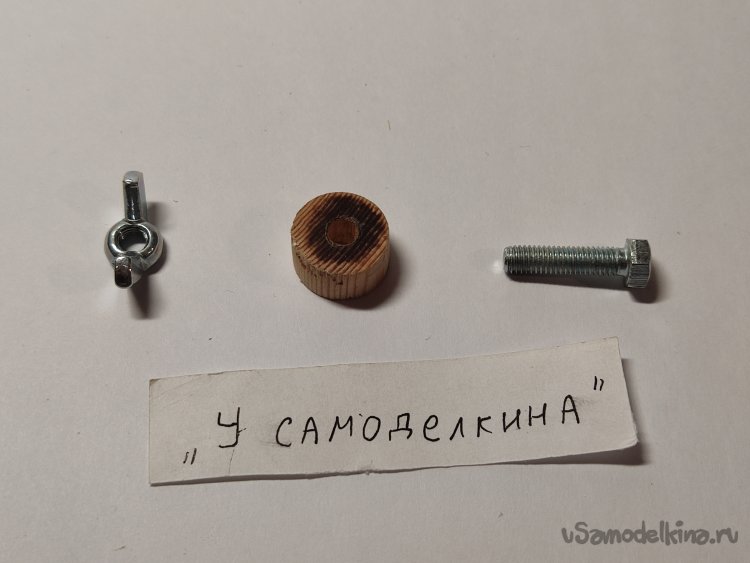

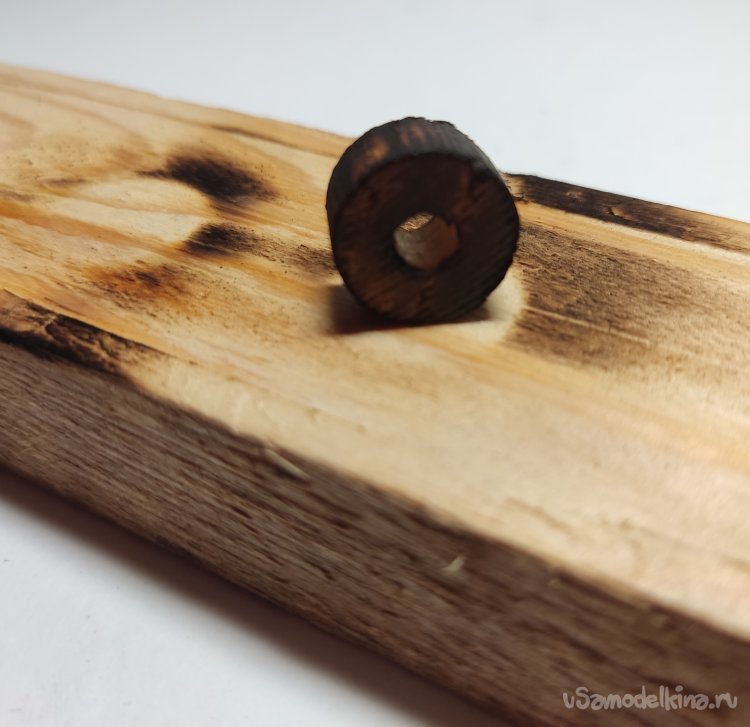

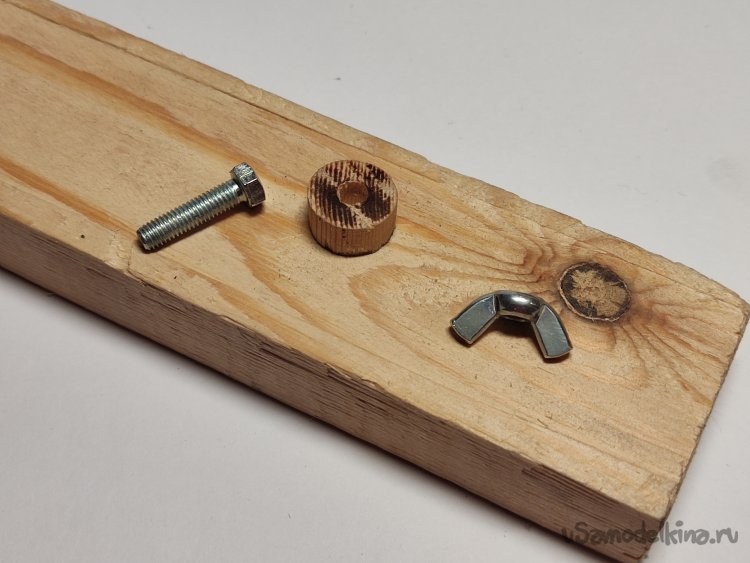

4. Сразу же изготовим фиксирующее колёсико, для этого от 170 мм ножки отпилим круглешок толщиной 10мм. Определимся с диаметром винта (у меня этот диаметр составляет 5 мм) и в круглешке на станке сверлим соответствующее отверстие.

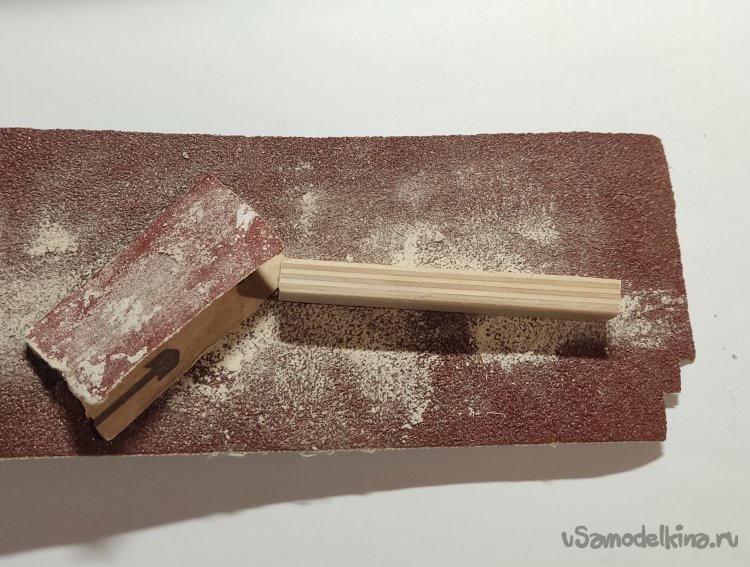

5. Проходимся по всем деталям сначала 80-ой, а потом 100-ой наждачной бумагой.
6. И снова старый добрый карандаш, куда без него. Теперь нам нужно разметить все отверстия и вырезы под движущиеся элементы. Размечаем и вырезаем.

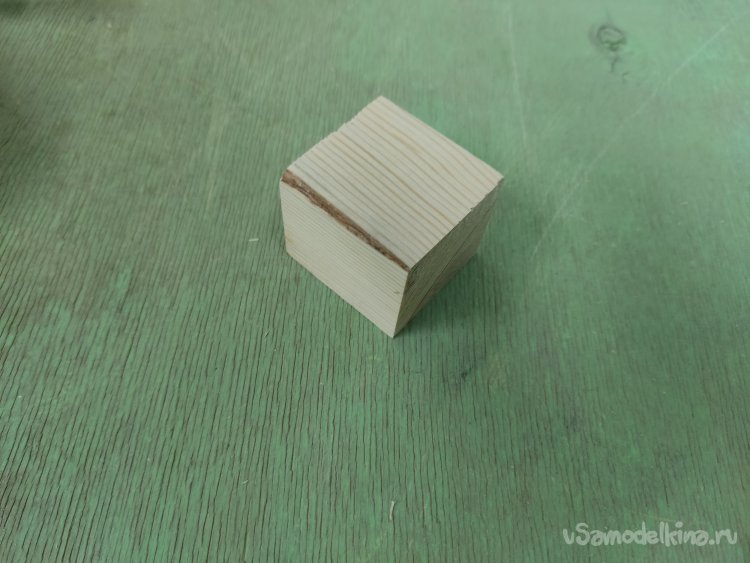

1) На Кубе (40×40×40) через диагонали находим центр, ставим метку, накалываем шилом. И сверлим через него (НЕ НА СКВОЗЬ) отверстие 16 мм.

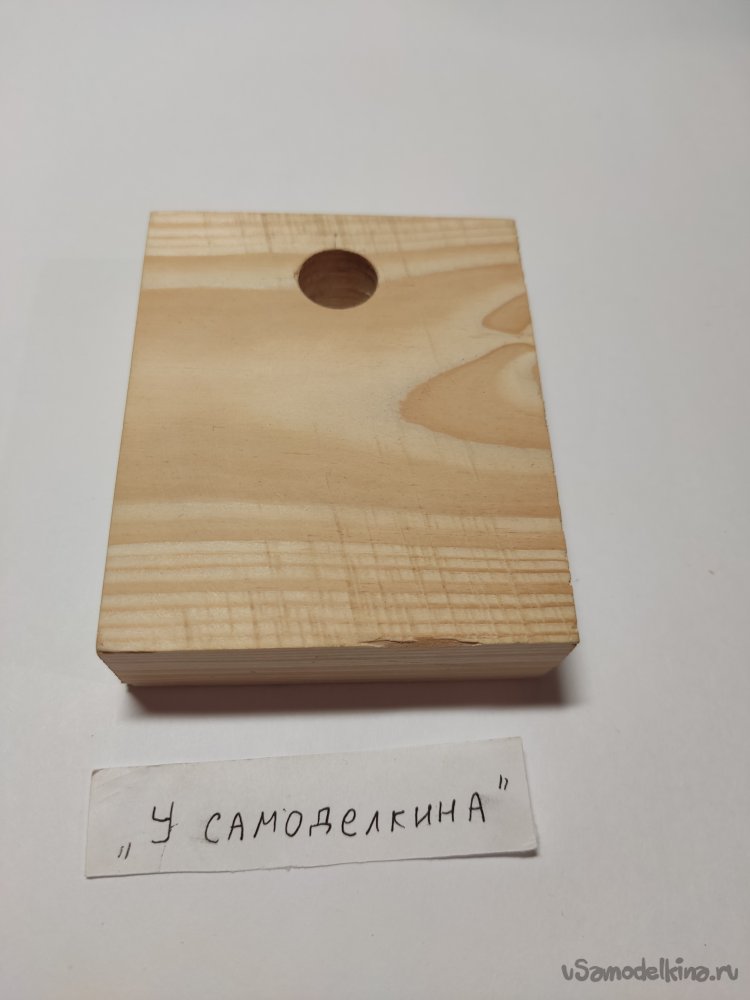

2) На доске толщиной 20 мм отступаем от ширины ( которая равна 80 мм) 20 мм, через эту точку при помощи угольника проводим линию параллельную ширине, на этой линии находим центр, накалываем его шилом и сверлим перьевым сверлим на 16 мм.

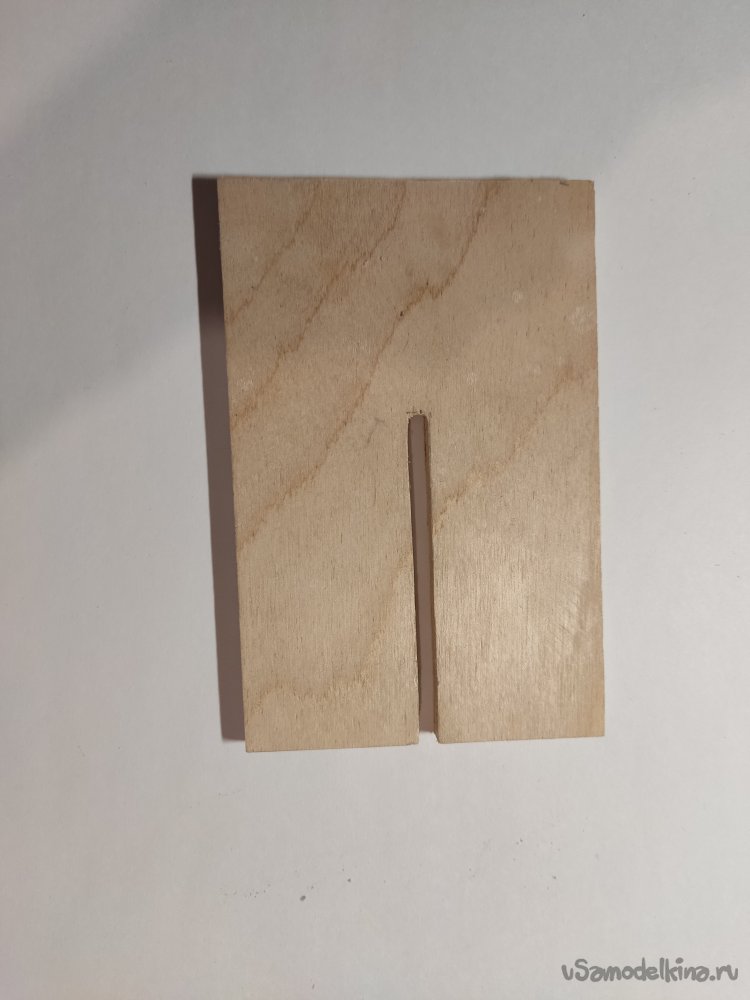

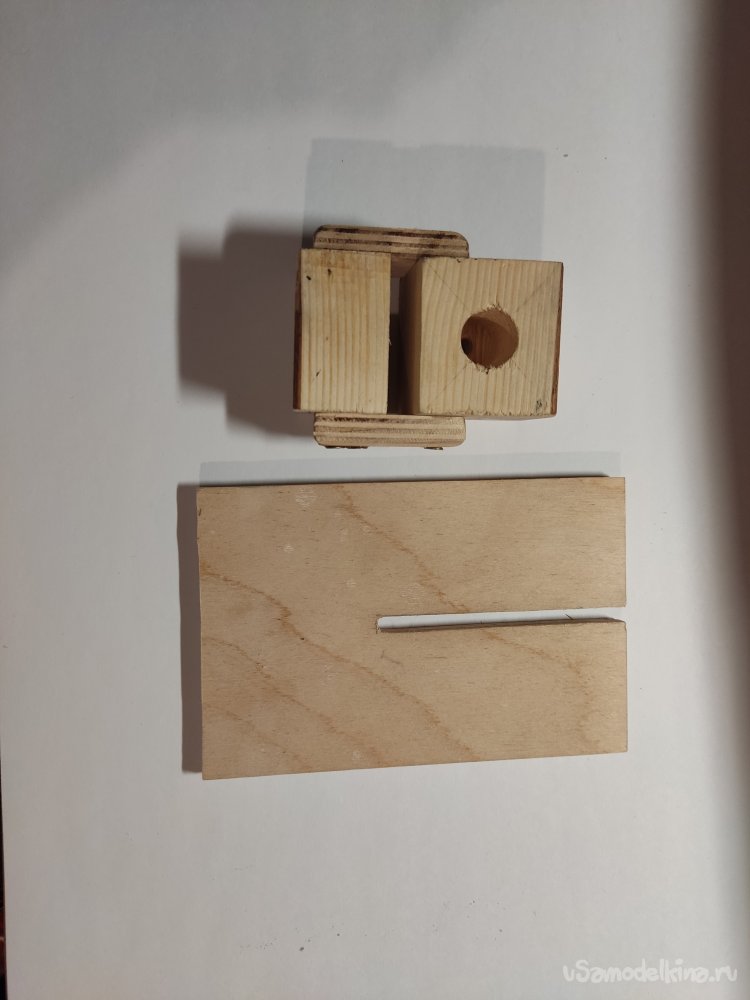

3) Далее предстоит работа с 6мм фанерой. В детали 90×130 необходимо сделать вырез под зажимное колесико. От длины заготовки( 130 мм) отступаем сверху и снизу по 45 мм, ставим две точки, и через них проводим прямую которая параллельна длине детали. От этой прямой вверху и внизу отступаем вправо и влево по 2,5 – 3 мм и ставим точки.
Проводим через них такие же прямые. Получили полоску по центру детали толщиной 5-6 мм ( ширина этой полоски зависит от размера винта). От ширины детали (90 мм) спускаемся вниз на 80 мм. Ставим точку и через неё проводим линию параллельную ширине (90мм). По разметке выпиливаем прорезь для фиксирующего колëсика. Деталь готова!
7.

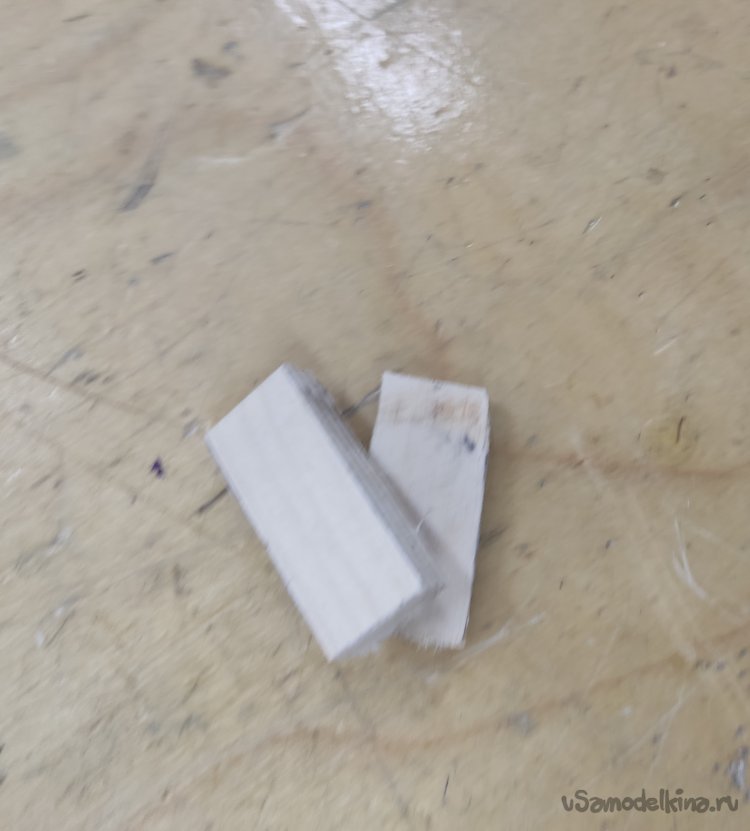

1) Так же для создания механизма, меняющего угол наклона подставки требуются уже упомянутые прямоугольники 23 × 46 , в которых нужно высверлить 3 отверстия (в каждом) . Для этого от стороны которая равна 46 мм отступаем 11.5 мм с обоих краёв, ставим точки, проводим прямую параллельную длине детали. На этой прямой с одного края требуются отступить 9 мм.( ставим метку) С другого торца также 9 мм и через 6 мм ещё одна точка .
2) Все точки накалываем шилом и сверлим 1,5мм сверлом.
3) Проводим аналогичную операцию со второй деталью
8.
1) К кубику (40×40×40 мм) жёлтыми саморезами прикручиваем с одной стороны прямоугольник 23×46. Для этого заранее нанесем разметку : отступаем от высоты кубика 15 мм(высота параллельна внутреннему отверстию кубика) , проводим линию параллельную высоте. Находим на ней центр. Также отмечаем цент на краю (высоте) проводим горизонтальную линию перпендикулярную высоте, на этой линии (от края) отступаем 8 мм, накалываем шилом (сверлить не нужно).
Далее перейдем к детали со сторонами 40×40×27 . На боковине с размером 40 на 27 производим разметку. Отступаем от стороны 40мм расстояние равное 15 мм, параллельно стороне проводим через эту точку линию. Находим на ней центр, накалываем шилом .

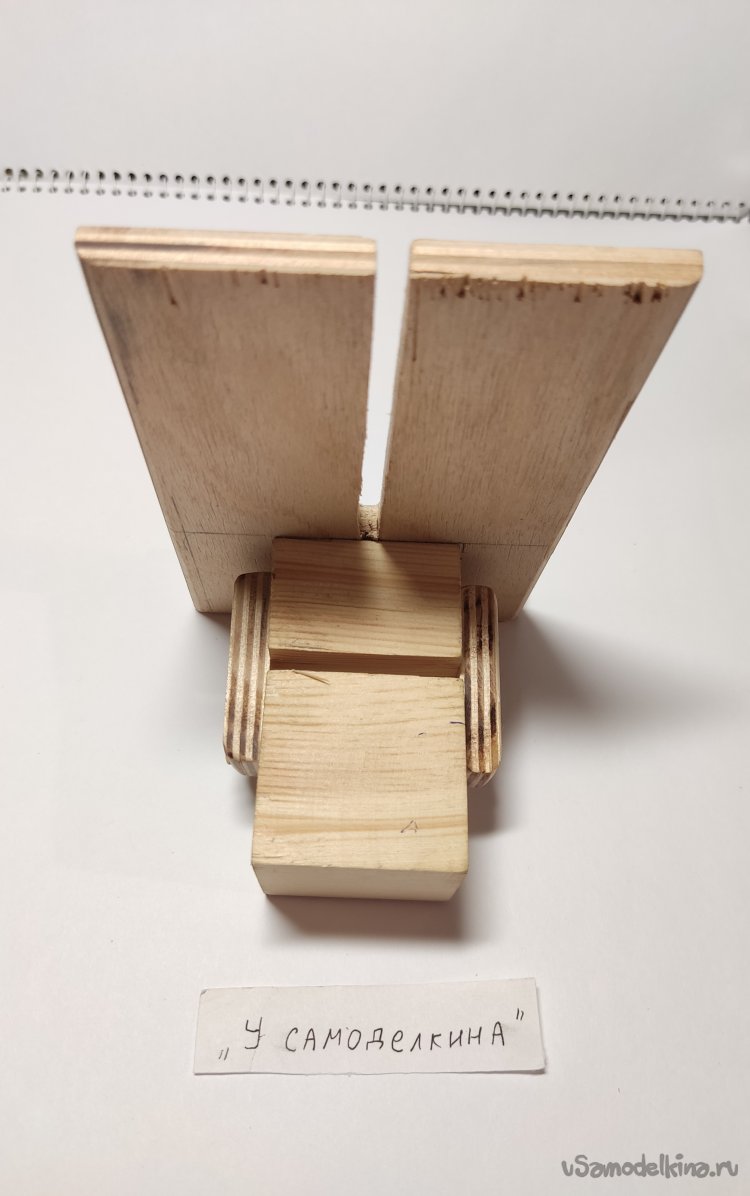

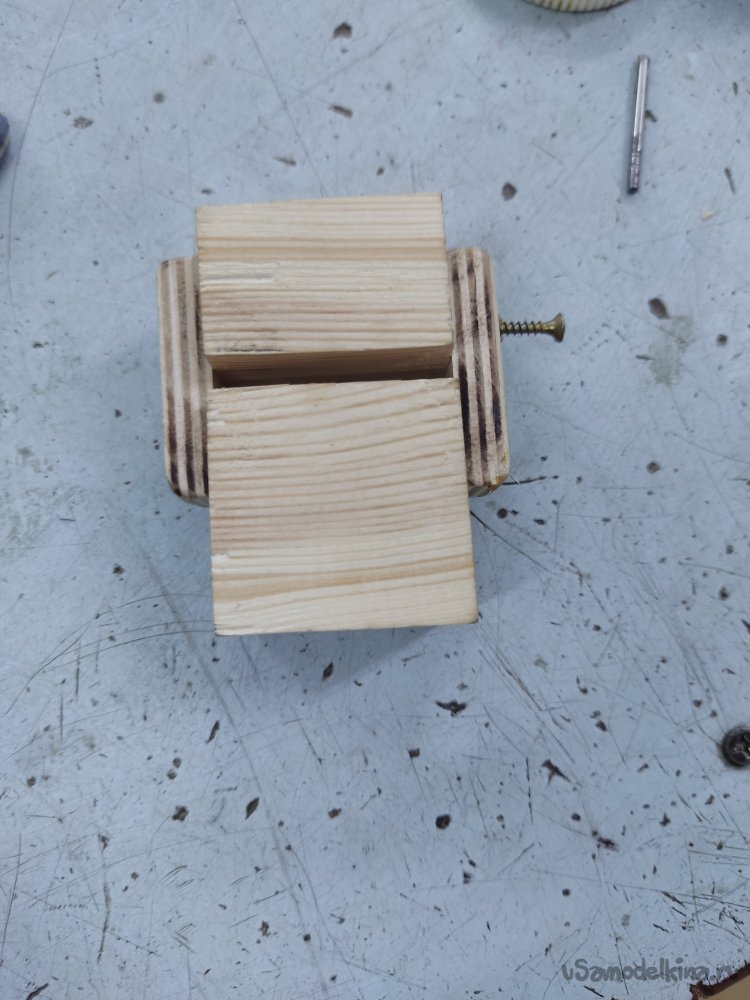

2) С одной стороны соединяем детали (кубик и параллелепипед) прямоугольником 46 × 23. (Закручиваем саморезы в прямоугольник, и когда они выставятся вставляем их в наколотые шилом метки на других деталях, намертво закручиваем отверткой.)
3) С другой стороны проводим аналогичную операцию.

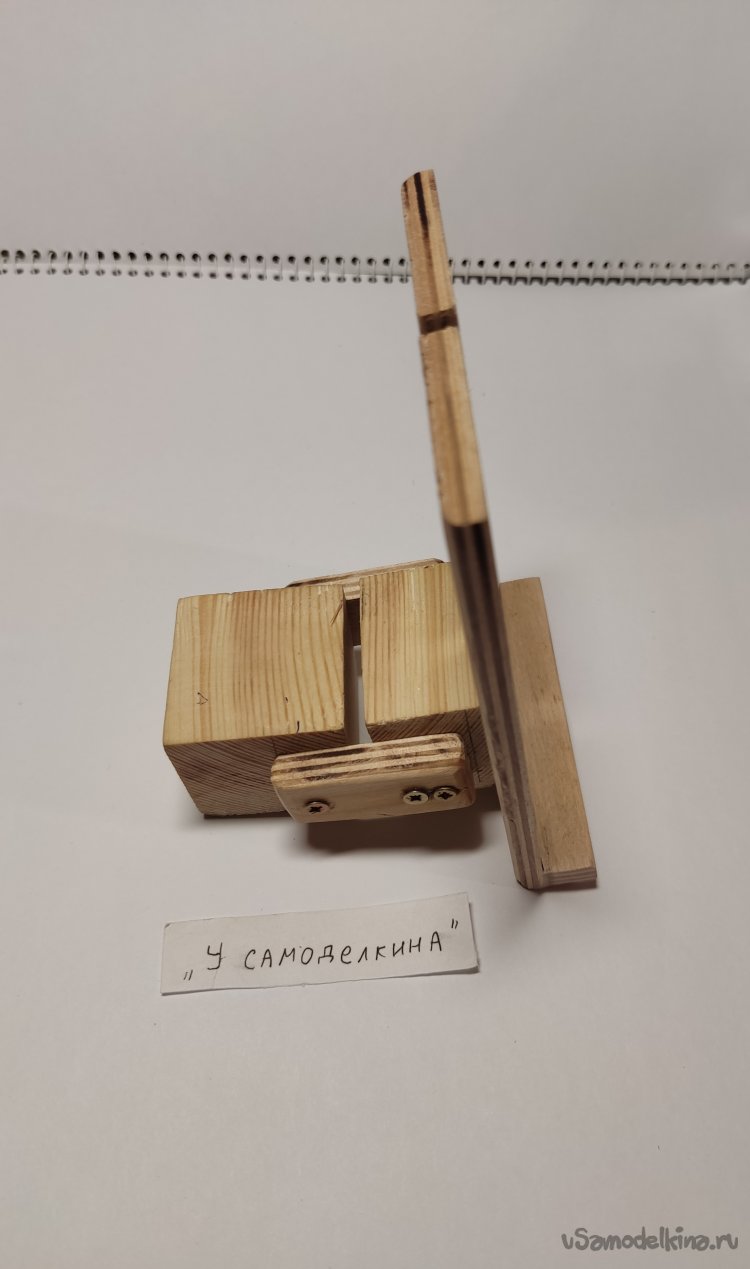

4) Механизм меняющий угол наклона готов!
9.

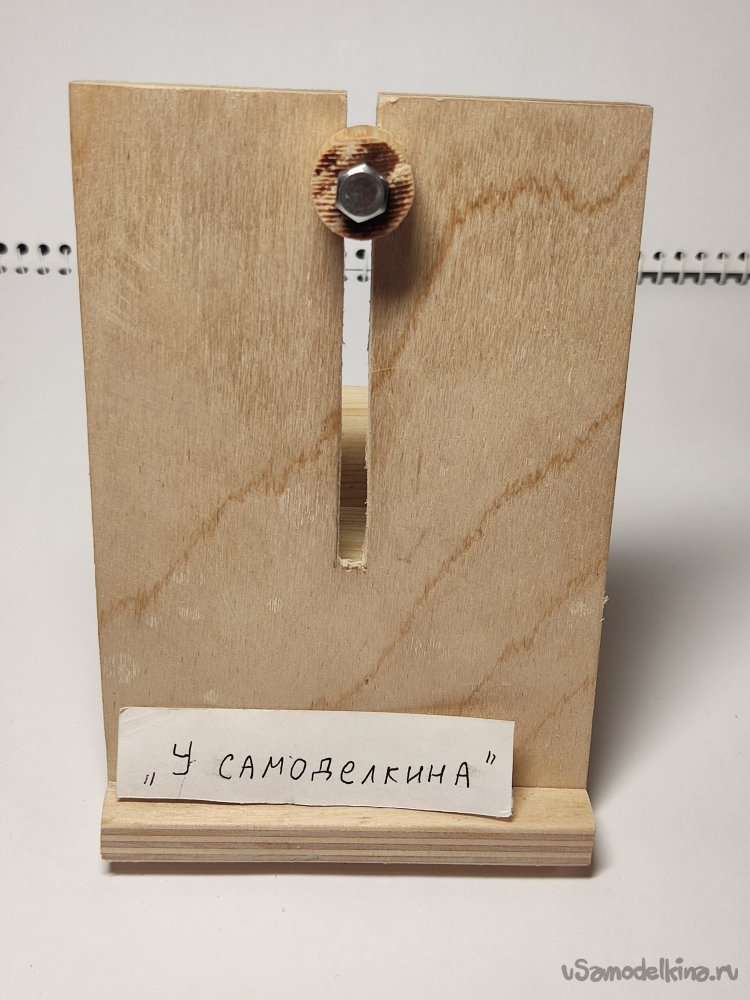

. 1) Приклеиваем к прямоугольнику с размерами 90 на 130 Десяти миллиметровую полоску торцом. ( размер 90×15 мм) .

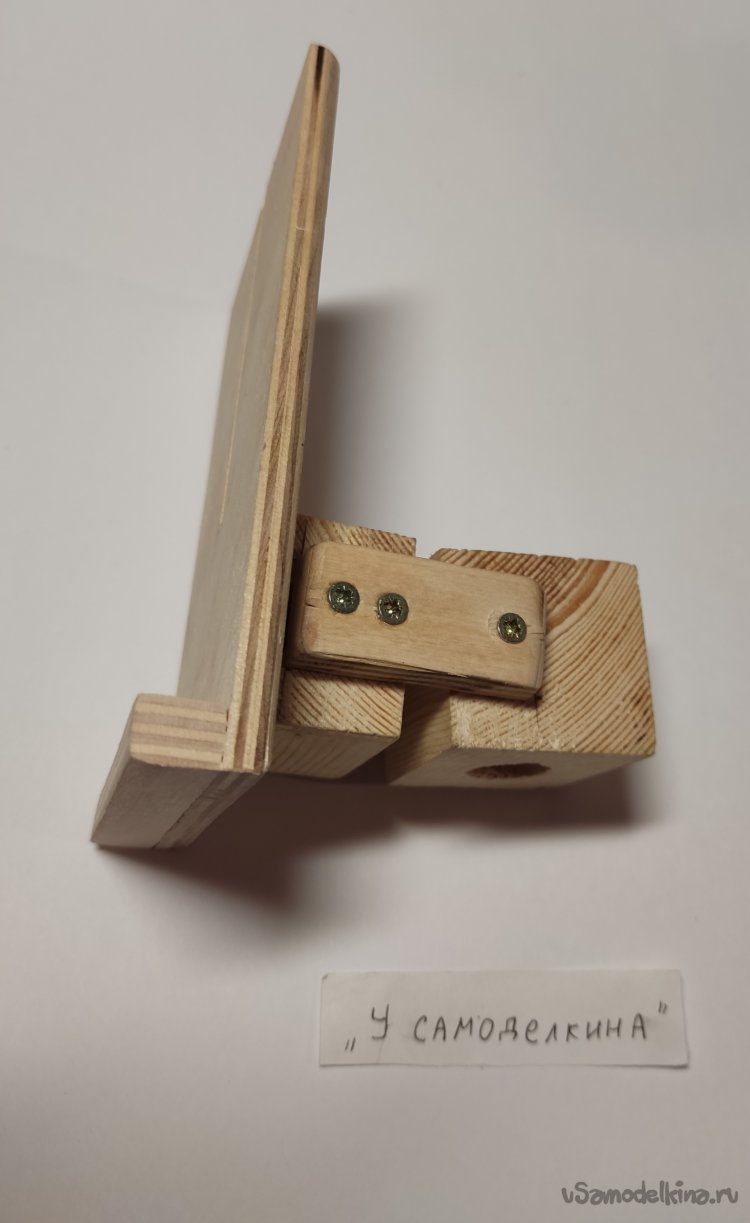

2) Всю эту конструкцию при помощи супер клея прикрепляем к механизму наклона угла.
10. Подставка почти готова, осталось только собрать все детали воедино .

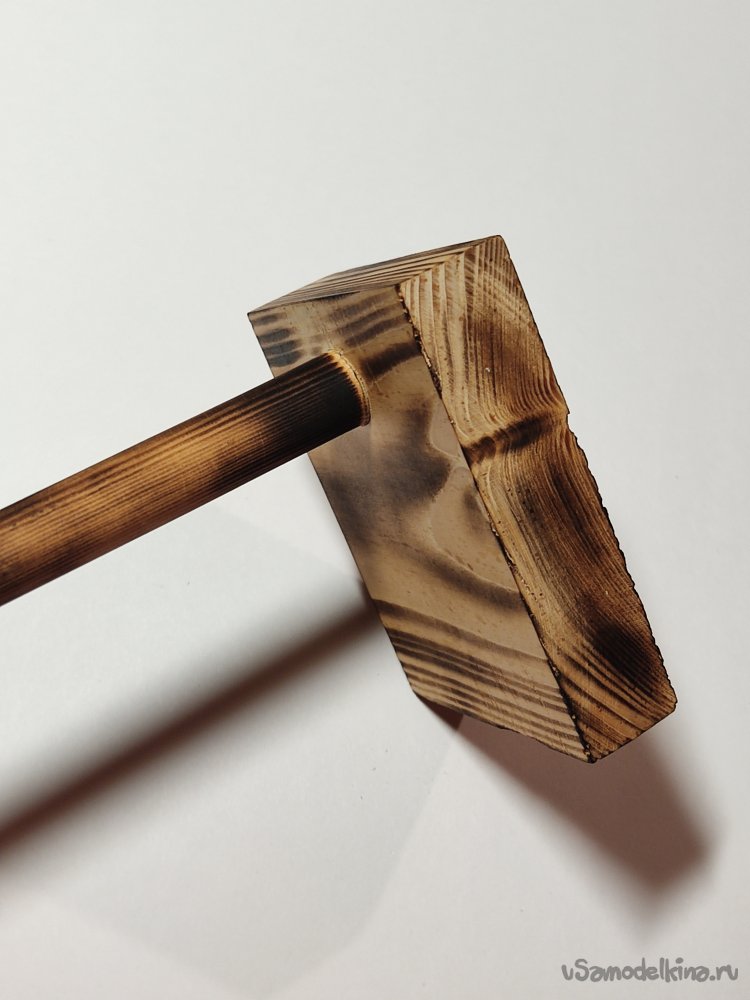

11. Но перед сборкой обожжём все детали и покроем морилкой. (Для создания ретро эффекта я обжигал заготовки совсем не сильно, чтобы в последствие их не шкурить.) После обжига покрываем все морилкой на 1-2 слоя.
12. Сборка.

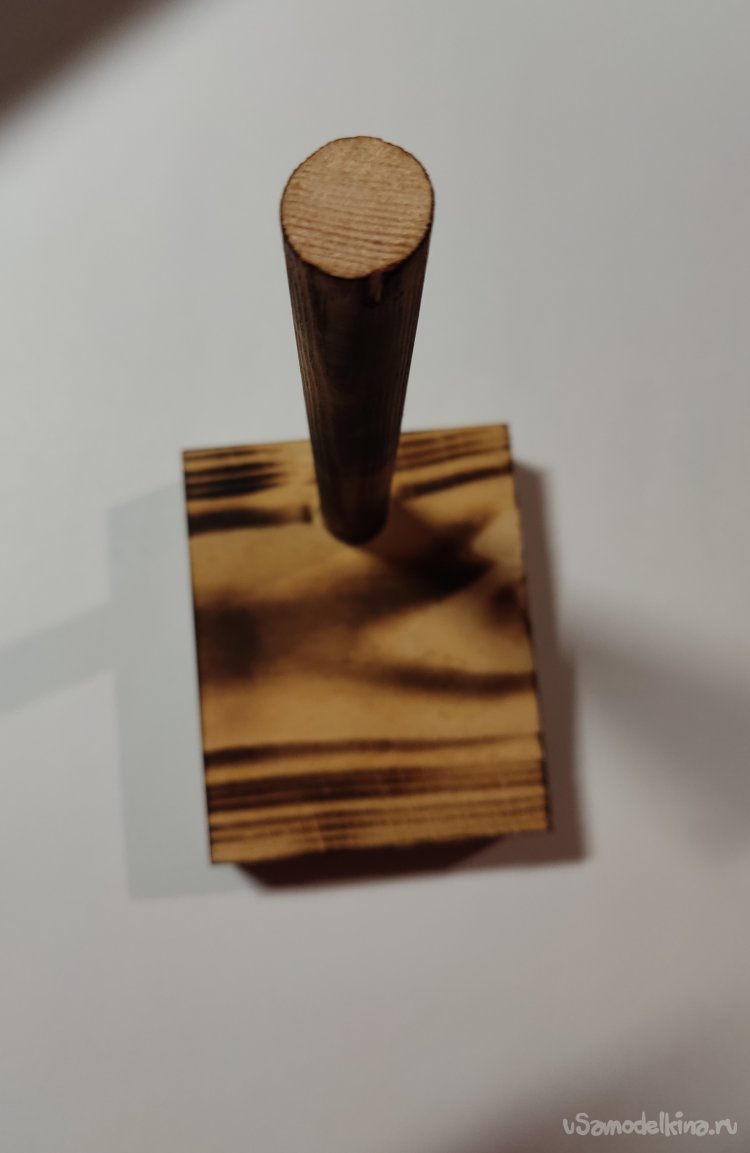

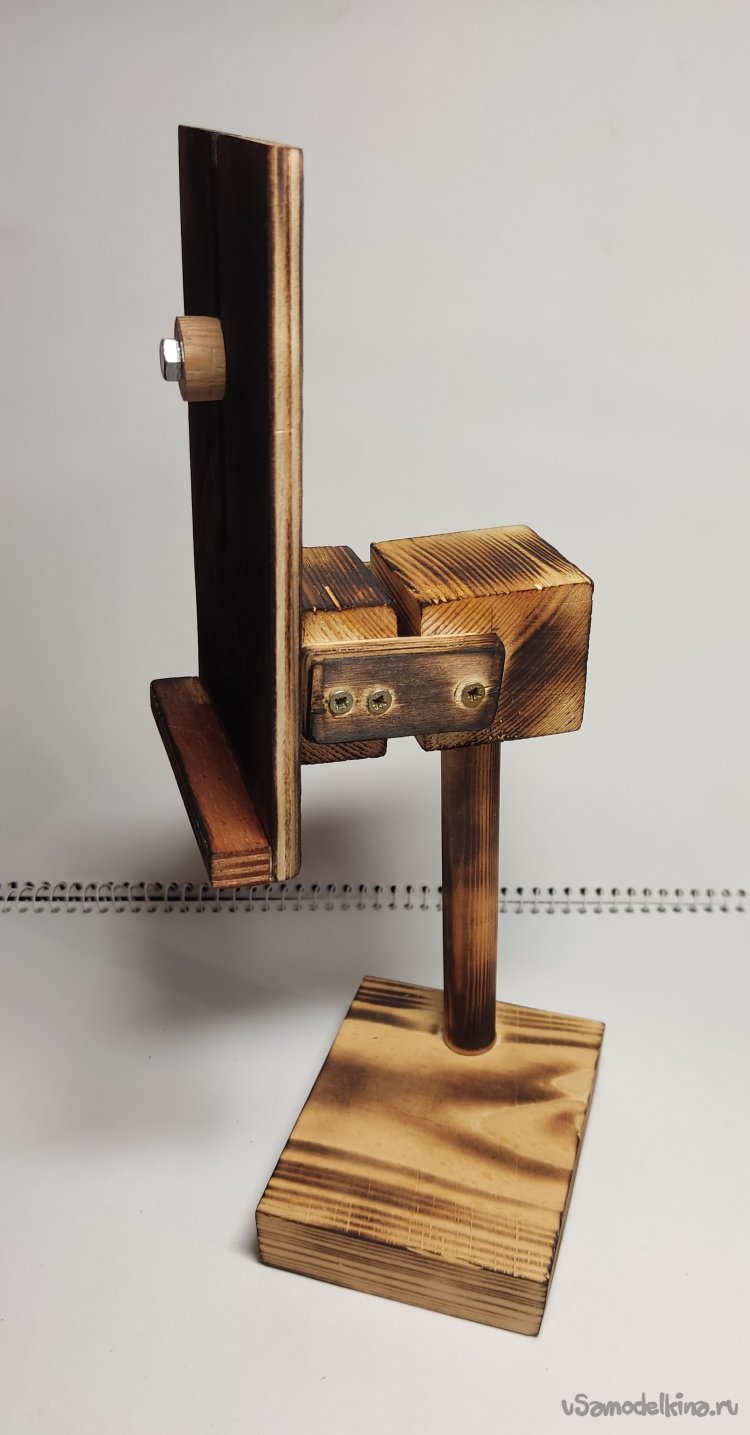

В основание (100×80×20) устанавливаем «ножку» далее надеваем поворотно-наклонный механизм, в вырез которого вставим зажимное колесико.

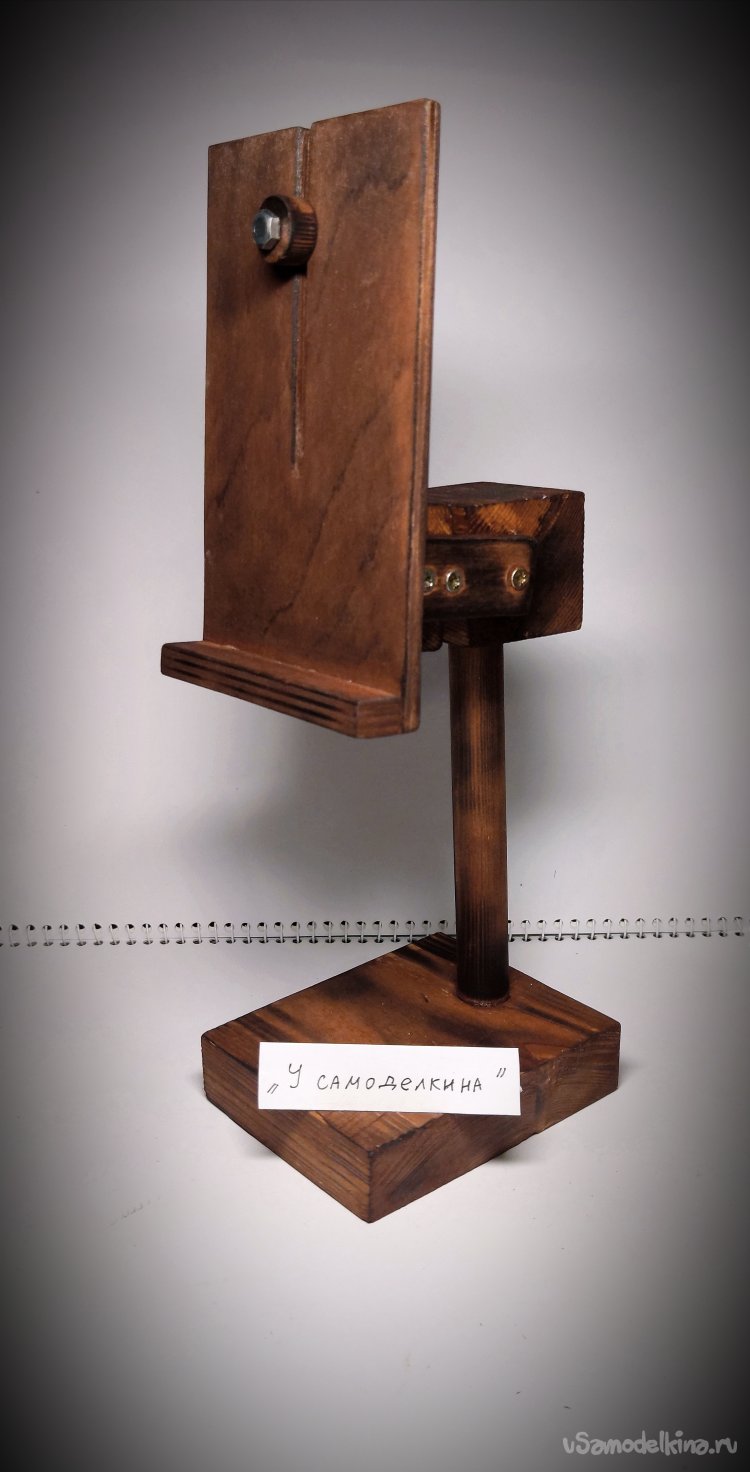

13 Удобная и креативная, а главное многофункциональная подставка для телефона в ретро стиле готова!
На этом у меня всë, спасибо что дочитали до конца, всем удачи.
