Всем привет, в качестве опыта решил изготовить гальваническую батарею из старого медного таза. В качестве активного электрода (топлива) использовал алюминий, поскольку для меня этот металл самый доступны. Конечно, при использовании цинка реакция будет куда сильнее.
Также я собрал джоульвор, который повышает напряжение до 30 и более Вольт. Собрано все просто, перейдем к изготовлению!
Материалы и инструменты:
Список материалов:
- медный таз;
- алюминий (гальваническое топливо);
- бруски и доска для рамы;
- алюминиевая проволока;
- вода, соль, аккумуляторный электролит, уксус…
- ферритовый сердечник (часть от импульсного трансформатора);
- намоточный провод;
- транзистор С2073.
Список инструментов:
- паяльник;
- шуруповерт;
- ножовка;
- ножницы;
- плоскогубцы.
Процесс изготовления самоделки:
Шаг первый. Подготовка таза

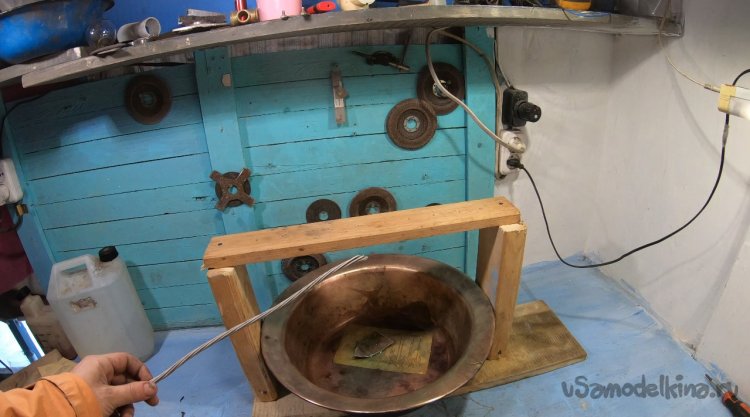

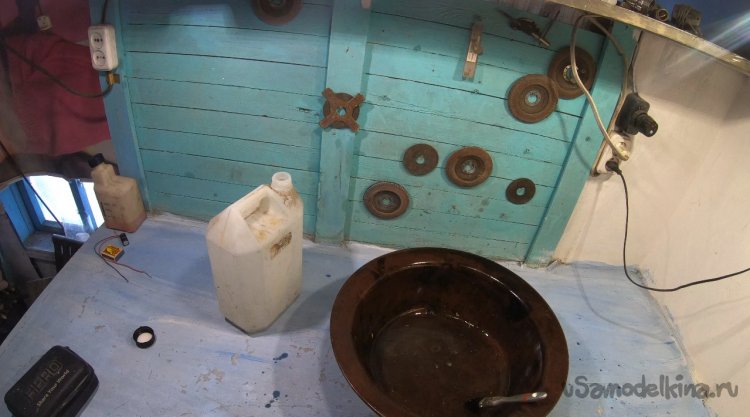

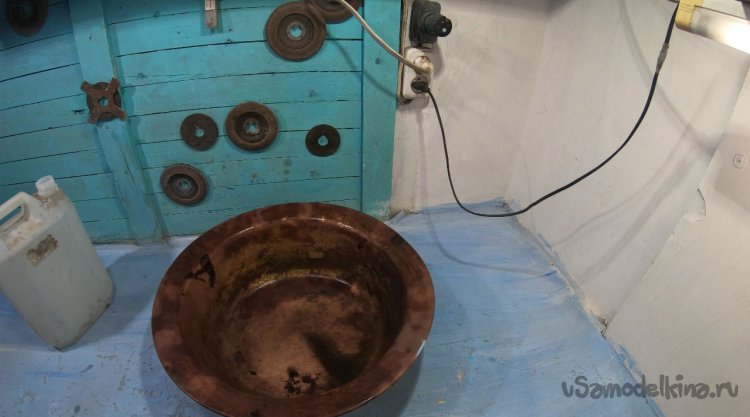

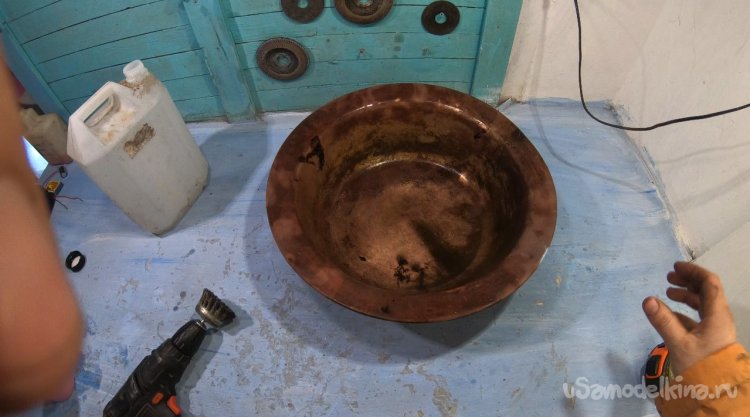

Таз имел жуткий налет, сперва я его отмыл аккумуляторным электролитом, а потом перешел к механической обработке. После тщательной чистки таз стал желтеть, мне показалось, что это латунь, а может это и есть латунь, ну или какая-то странная медь. Но медь эта не «красного» цвета, какая встречается на изделиях старинного образца. Да и таз оказался не особо древним, на донышке виднелась цена в рублях.
При наливании в таз электролита, он снова начинает обретать медный цвет, почему так, я не знаю. Кстати если бросить в таз с электролитом другой металл, он сразу покрывается красивым слоем меди.
Шаг второй. Рама

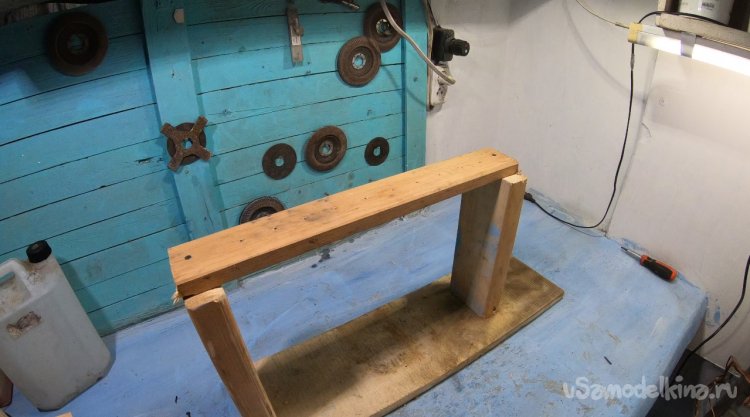

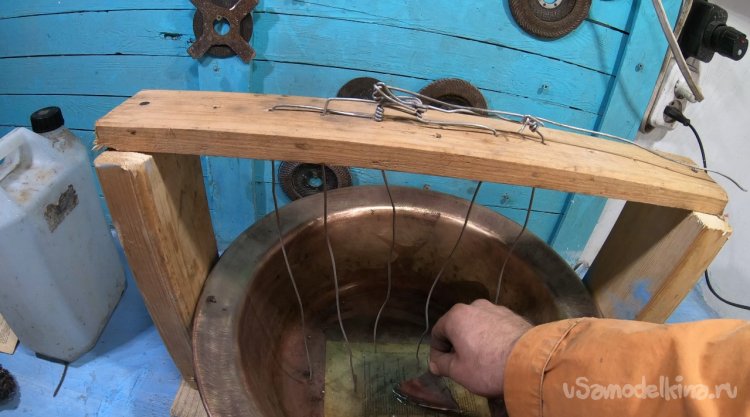

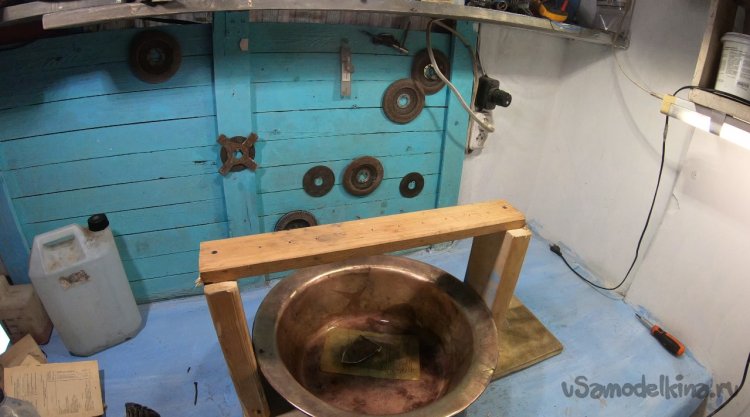

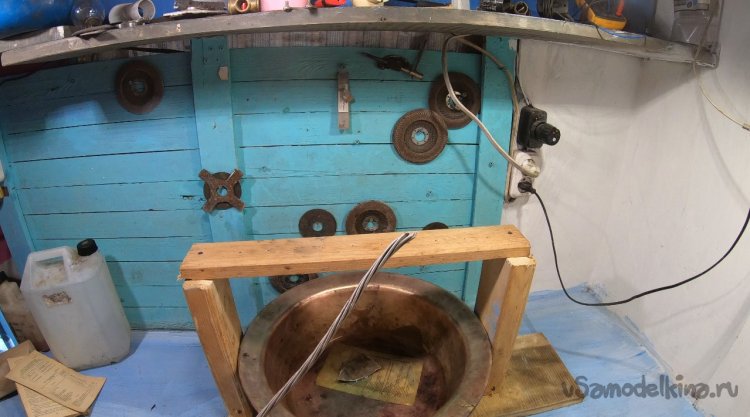

Для самоделки нужно изготовить рамку, которая позволит подвешивать вторичные электроды. Я собрал такую рамку из доски и брусков. В верхнем бруске просверлил отверстия и вставил куски алюминиевой проволоки. Теперь к алюминиевой проволоке можно прикручивать алюминиевые электроды, при этом в местах контакта не будет паразитных гальванических реакций.
Шаг третий. Изготовление и установка электродов

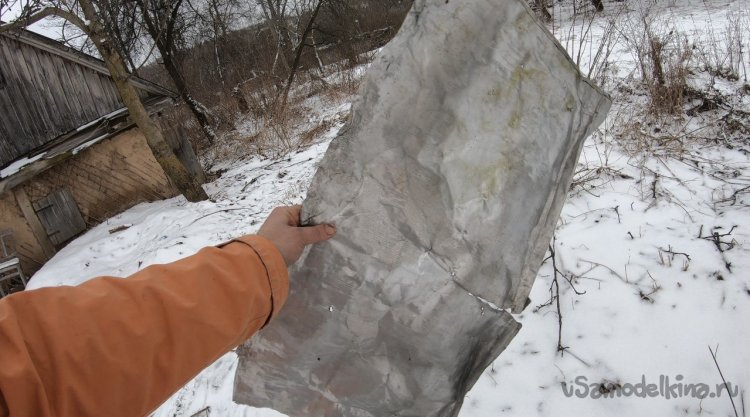

Активные электроды я вырезал ножницами из тонкого листового алюминия. Пластины я сложил вдвое для увеличения площади. Эти электроды привязал на алюминиевую проволоку и хорошо зажал плоскогубцами для надежного контакта.
Шаг четвертый. Заливаем электролит из соли

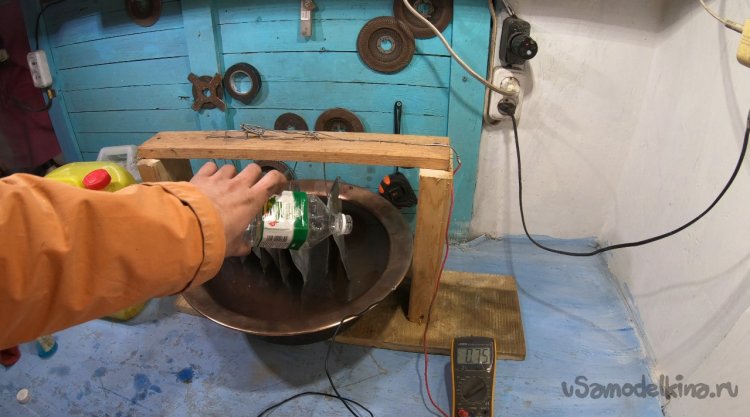

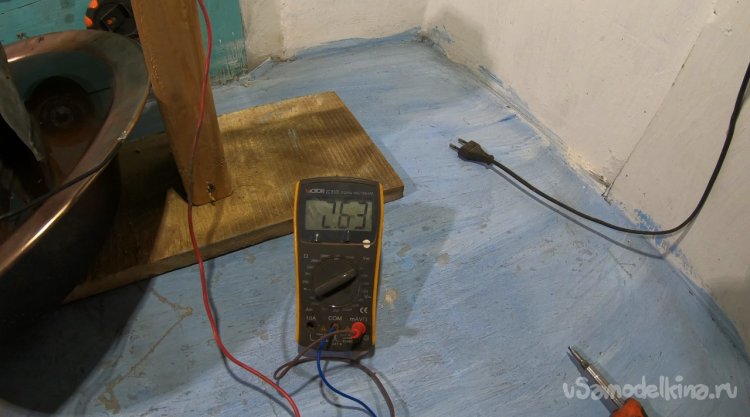

Залил воду с обычной солью, ток поднялся до 1А, потом упал до 0.6А и больше расти не захотел.
Шаг пятый. Кислоты

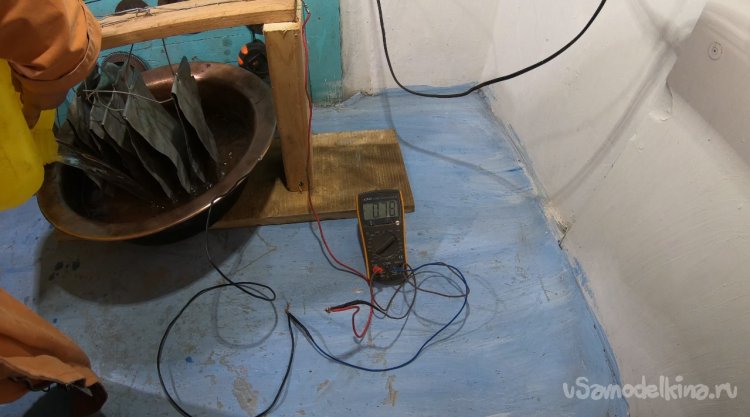

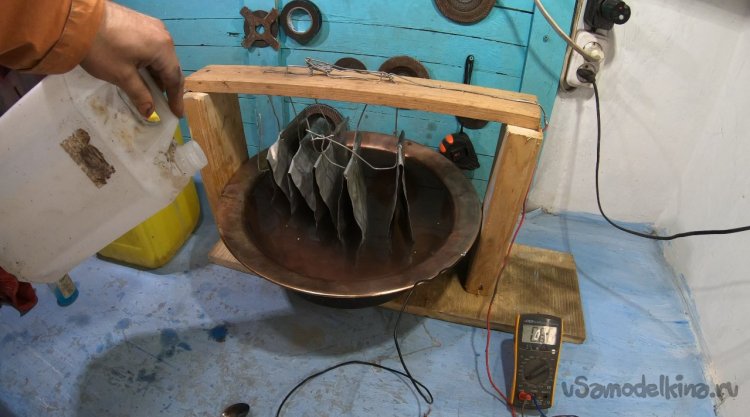

Далее я подлил в электролит немного уксуса, ток сразу начал расти. Когда же я плеснул немного автомобильного электролита, ток вырос до 3А. Так что можно представить себе, какой может быть ток, если налить чистый автомобильный электролит или концентрированную кислоту.
Шаг шестой. Тест маленького джоульвора

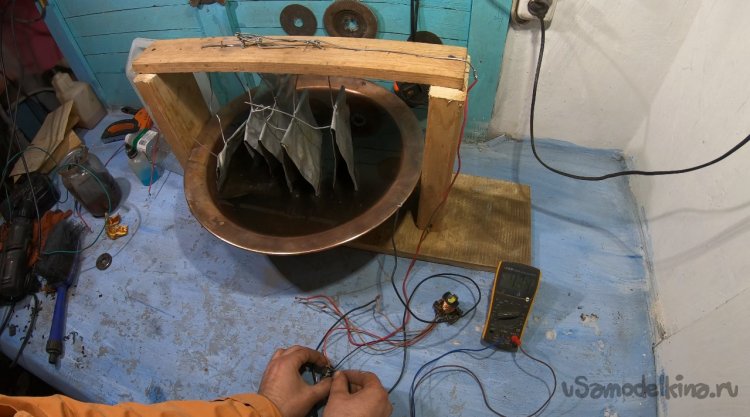

Подключил свой старый джоульвор от другой самоделки, светильник горит ярко. На выходе эта самоделка выдает 2.5В, но это для наших целей мало, будем делать помощнее.
Шаг седьмой. Собрал джоульвор
В качестве основы я использовал импульсный трансформатор, обмотку срезал, а после прогрева термофеном магнитопровод легко разобрался на две части.

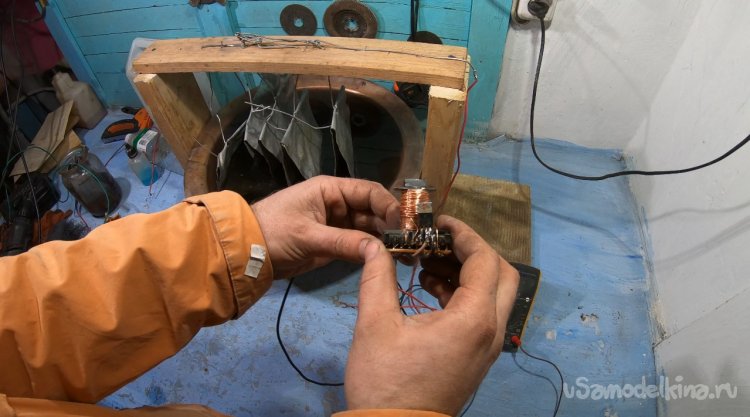

Первичную обмотку намотал 20 витков, в предыдущей самоделке витков было 50. Вторичную обмотку опытным путем намотал 50 оборотов, но можно также сделать 20. Вот и все, сталось подключить транзистор по схеме.
Опыты показали, что большой вольтаж и ток получается, если магнитопровод разомкнут, так что я отломал все лишнее и оставил только ферритовый сердечник.

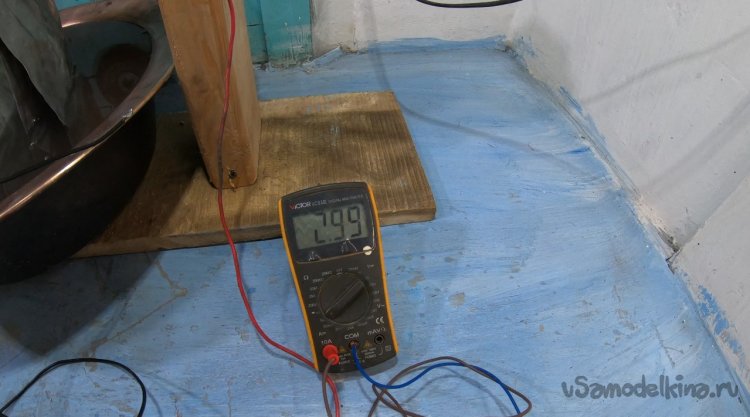

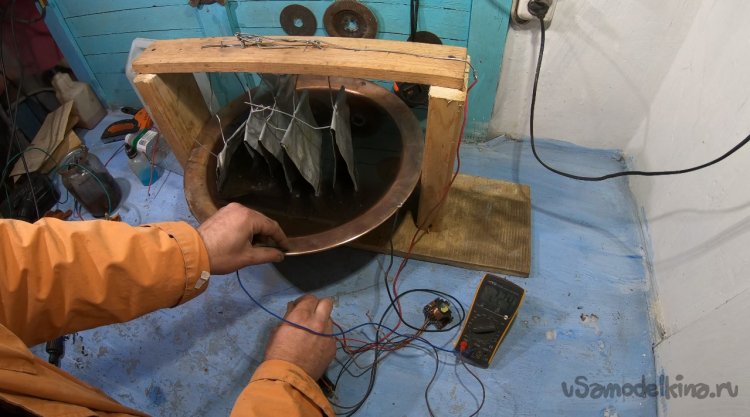

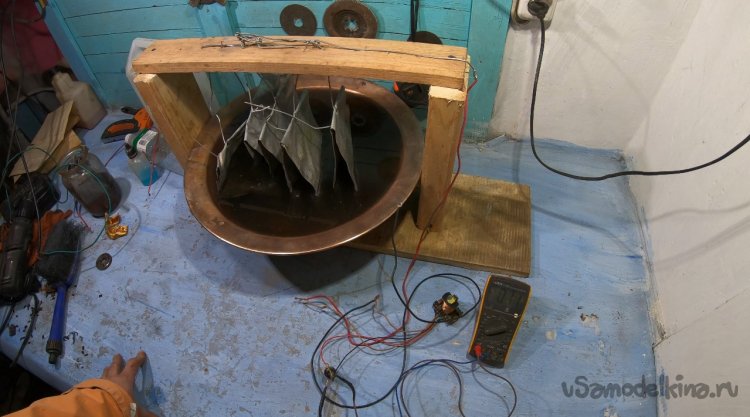

Джоульвор превращает 0.6В в 30 и более Вольт, до 20В конденсатор заряжается довольно быстро. Ток на выходе конечно скромный, он 110 мА, а вот потребление джоульвора составляет 0.5А. Учитывая, что гальваническая ячейка выдает ток как минимум 2А после длительной работы, мой джоульвор расходует далеко не весь потенциал гальванической батареи.
Работать в этой самоделке еще есть над чем, это опыты с электролитами, а также доработка джоульвора. Ну а пока на этом у меня все… Удачи и творческих вдохновений, если решите повторить подобное!
