Конструктивно очень несложный сигнал-генератор звуковой частоты (ЗЧ) на цифровой микросхеме устаревшей 155 серии может быть использован как источник сигнала для поиска неисправности в аппаратуре ЗЧ, для «живого» изучения телеграфной азбуки, сигнализаторах, игрушках и прочего подобного. Здесь, собранный из нескольких элементов компактный прибор использован для обучающих игр с ребенком.
С тех пор как выучил морзянку
я не могу уснуть под дождь
вчера услышал как он трижды
меня по имени назвал
© Дарья

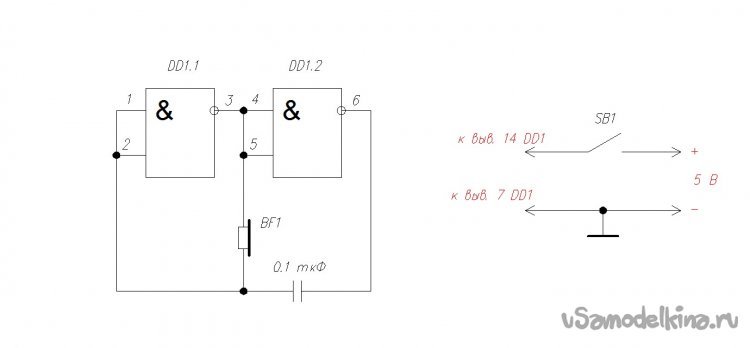

Схема принципиальная генератора на Рис. 2. Тональность звукового сигнала зависит от емкости конденсатора. Телефон BF1 относительно высокоомный 75…1000 Ом. В схеме хорошо работают микросхемы К155ЛА3, К155ЛА4, К155ЛА6.

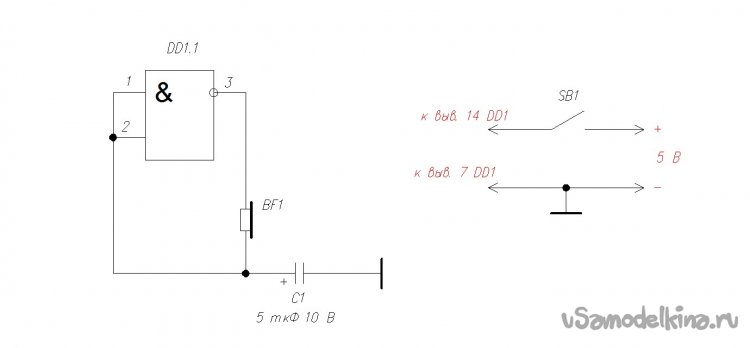

Рис. 2. Сигнал-генератор для изучения телеграфной азбуки. SB1 – ключ.
Что потребовалось для работы.
Набор инструментов и материалов для радиомонтажа. Набор некрупного слесарного инструмента.
К делу.
Микросхему выпаял из старой платы нагрев пайки строительным феном на открытом воздухе. Конденсатор выпаял оттуда же. Вместо высокоомного телефонного капсюля применил невысокоомный, но с согласующим трансформатором от абонентского громкоговорителя (?). Немудреная схема собрана объемным навесным способом на пятачке луженой жести – донышке консервной банки от сгущенного молока.
К слову, их варианты с ровными нерифлеными стенками – замечательный радиоматериал. Отрезав донышки и развернув полоску хорошо паяющейся белой жести, делаем пару невысоких бортиков-отгибов на краях для жесткости и получаем хорошую плату для несложных радиосхем. Особенно хорошо на такой плате собирать ВЧ устройства с последующим экранированием. Баночка от сгущенки, в отличие от консервов рыбных, хорошо отмывается и приятно пахнет.
Здесь же сгущеночную тару использовал в натуральном непотрошеном виде, причем, емкость играет роль и импровизированного рупора усиливающего невеликую громкость.

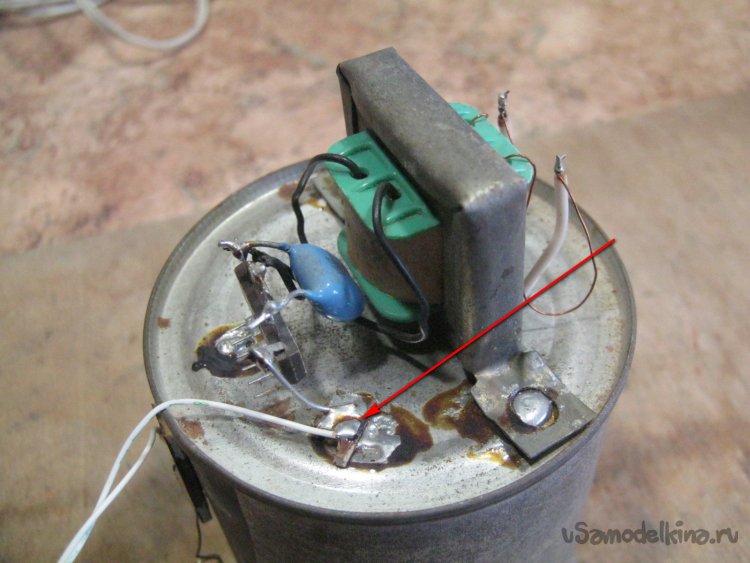

Фото 3. Элементов в схеме немного, мелкие смонтированы на выводах более крупных и тяжелых. Согласующий трансформатор припаян крепежными ушками к основанию, к выводам питания микросхемы припаяны короткие жесткие луженые медные проволочины. Вариант схемы с телефонным низкоомным капсюлем от крупных наушников.
Фото 4. Некоторые выводы изолированные от общего провода смонтировал на монтажных площадках из некрупных кусочков двухстороннего фольгированного стеклотекстолита (например, на фото, отмечено).

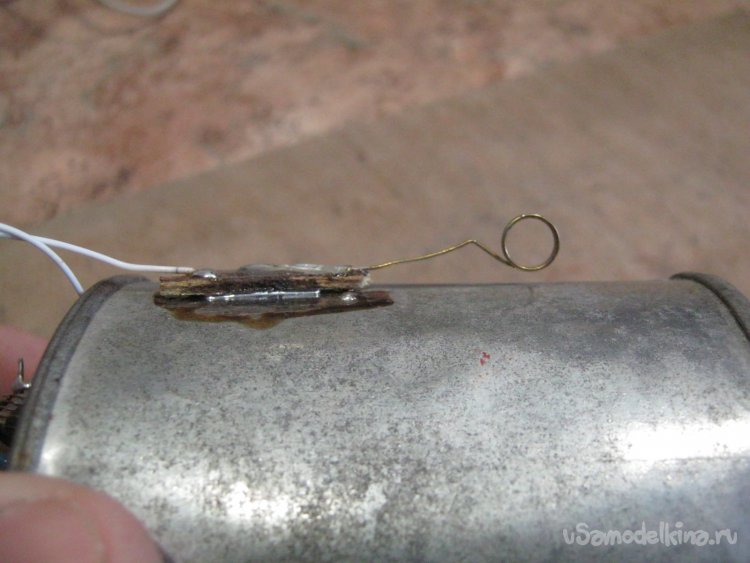

Фото 5. Миниатюрный импровизированный «ключ Морзе» сделан из пружинящей проволочной детали смонтированной на изолированной площадке на боку шасси-баночки и включенной в разрыв питания микросхемы. Нажимается одним пальцем.
Фото 6. Существенно громче схема работает с некрупной динамической головкой, установленной внутри баночки (примагничена к стальному дну). Жесткие выводы от головки пропустил через нарочитые пробитые отверстия и припаял к трансформатору.

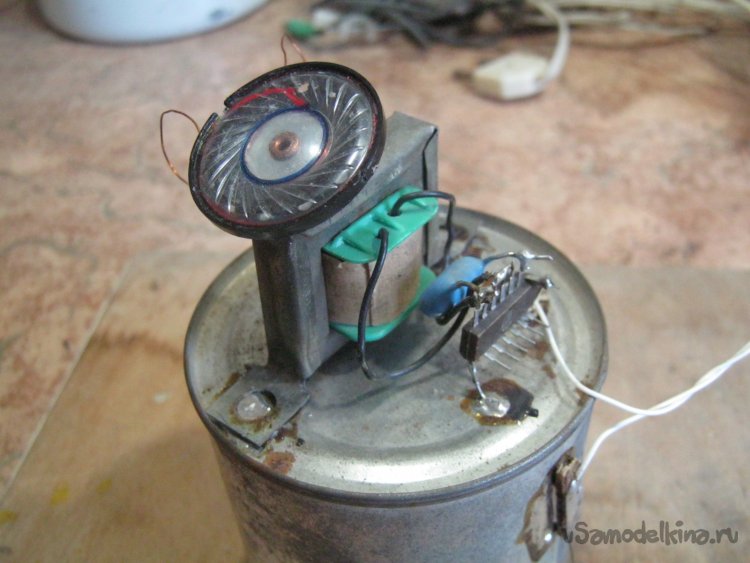

Фото 7. Вид на установленную головку. Рупор при работе, разумеется, должен быть открыт. Громкости довольно вполне. При обычном звуковом фоне работающий генератор хорошо слышно с расстояния 3…5 шагов.

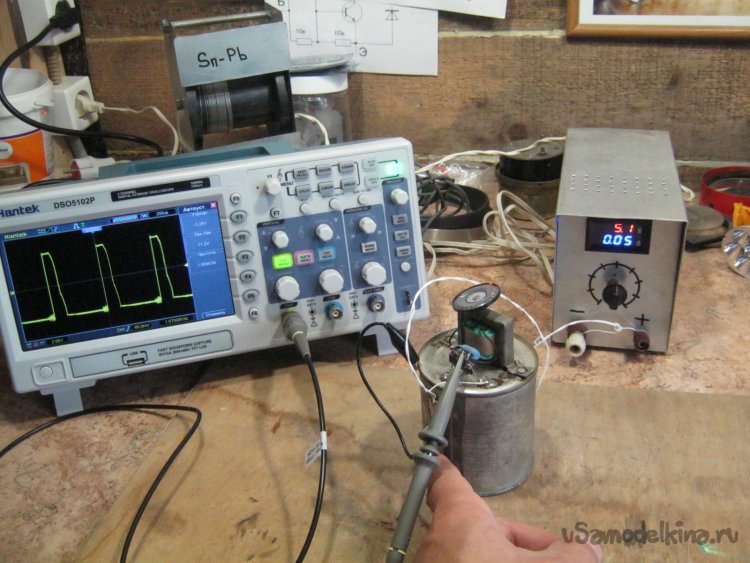

Фото 8. Не отказал себе в удовольствии и потыкать схему осциллографом. Меандр не вполне правильный, да еще и с некоторым «звоном», но здесь это не важно. Частота – практически ровный 1 кГц. Питал схему от маломощного регулируемого БП.
Фото 9.

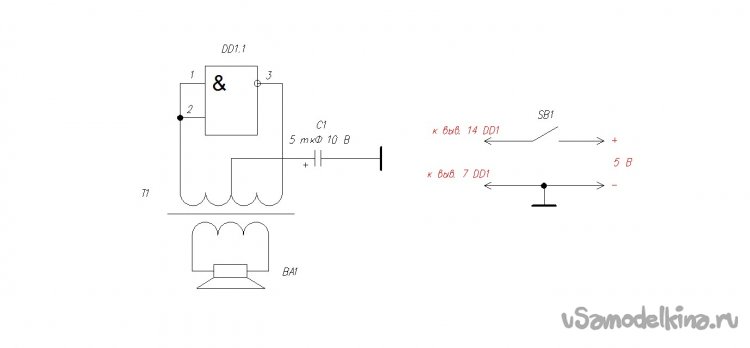

Рис. 10. Еще один вариант громкоговорящей схемы с согласующим трансформатором имеющим высоомную обмотку с отводом от средней точки. Тональность генератора можно в небольших пределах изменить подбором С1. Вместо К155ЛА3 хорошо работают микросхемы К155ЛА2, К155ЛА4.
Рис. 11. Вариант сигнал-генератора на КМОП элементах. BF1 – не менее 1 кОм, DD1 – К176ЛА7. Заменить ее можно на К176ЛА8, К176ЛА9. При монтаже микросхемы все свободные выводы входов элементов соединить с общим проводом.
Babay Mazay, февраль, 2023 г.
