Всем привет, решил провести некоторые опыты с китайскими часами. В часах находится генератор импульсов, который можно приспособить для своих целей.
В качестве опыта получилась мигалка, хрипелка, а также я сделал на скорую руку повышатель напряжения, который увеличивает напряжение с 4 до 50+ Вольт. Конечно, то такого инвертора слабый, но все можно решить, используя силовые транзисторы и более высокие токи.
Перейдем к изготовлению!
Материалы и инструменты:
Материалы:
- часовой механизм на кварце;
- светодиоды, динамик;
- провода;
- трансформатор 3-220В;
- диод, конденсатор на 100В или более.
Инструменты:
- паяльник.
Процесс изготовления:

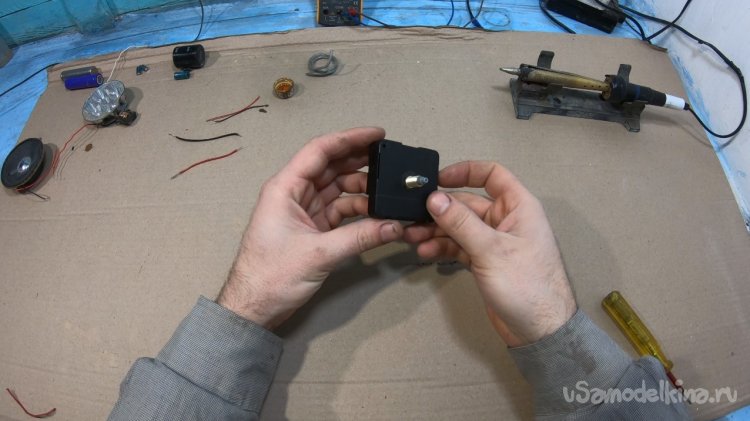

Шаг первый. Вскрытие покажет

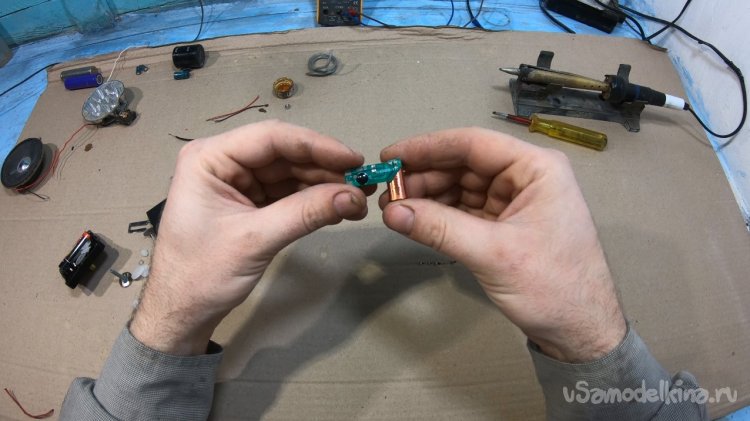

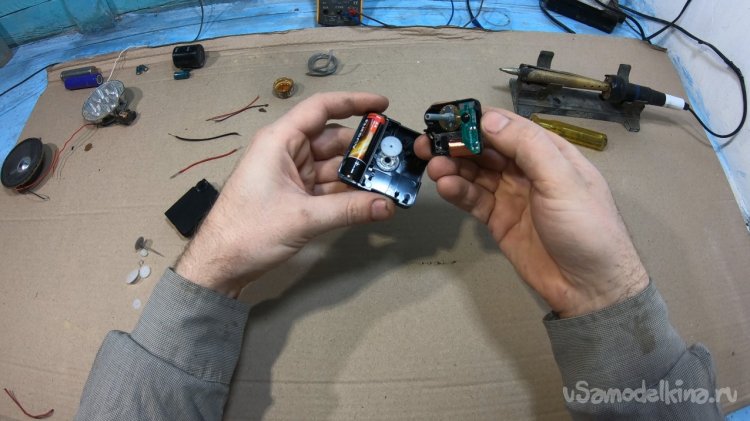

Первым делом разбираем часовой механизм, для этого по бокам нужно поддеть защелки. Внутри взору откроется механика, в моем случае часы тихоходные, поэтому основной «маховик» представляет собой своего рода моторчик, он крутится беспрерывно.
Как же это все работает? В самоделке есть кварцевый генератор импульсов, это маленькая цилиндрическая деталь. Кварцевые часы работают на частоте 32 768 герц (Гц). Это значит, что кварц в часах колеблется 32 768 раз в секунду. Эти колебания поступают на специальный контроллер, который их подсчитывает и выдает импульсы уже для катушки, которая приводит в действие часовой механизм.
Шаг второй. Провода

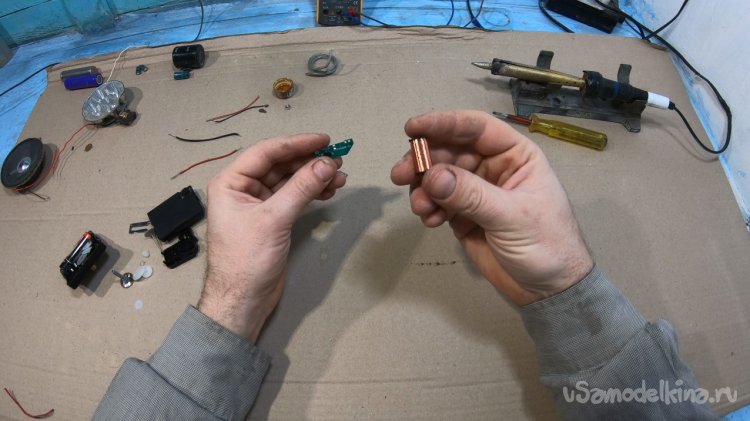

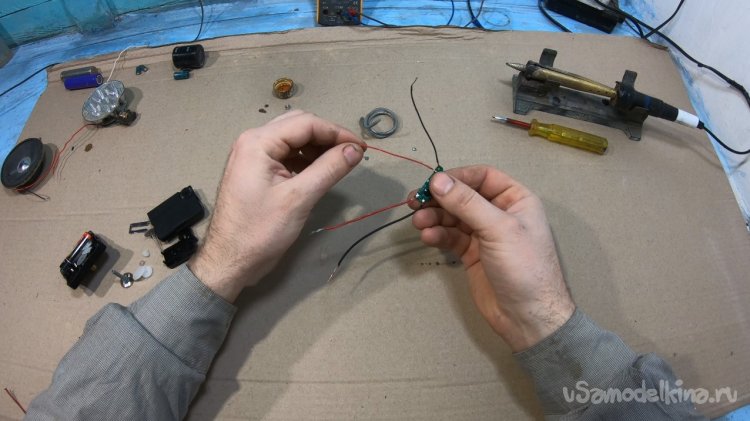

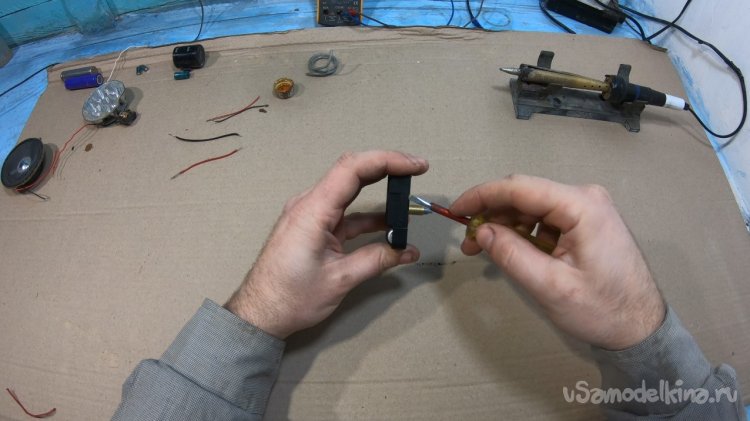

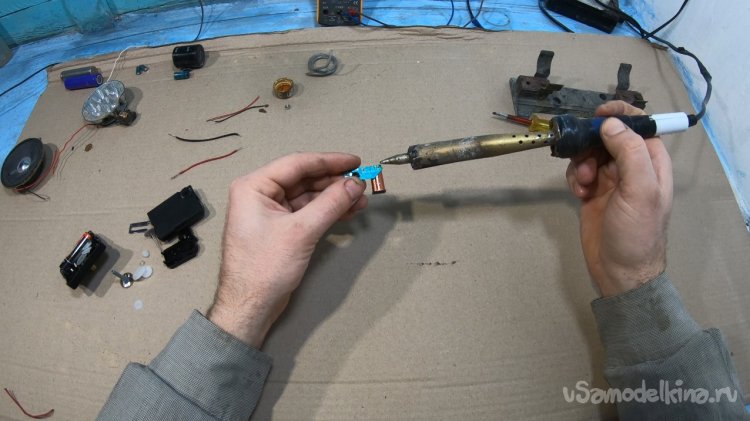

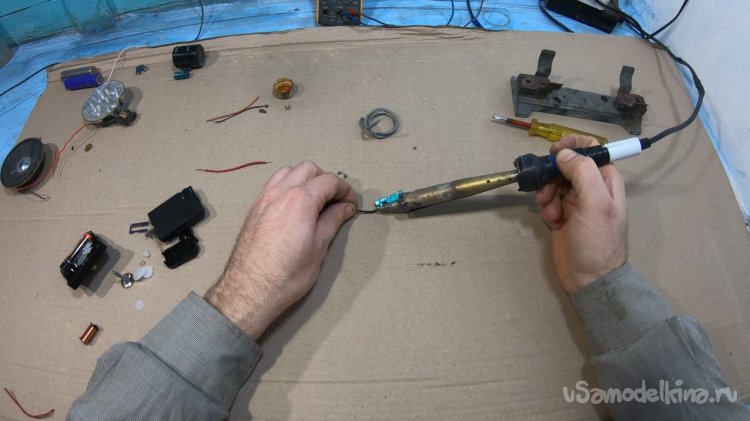

Вынимаем печатную плату, отпаиваем от нее катушку, а вместо катушки припаиваем провода.

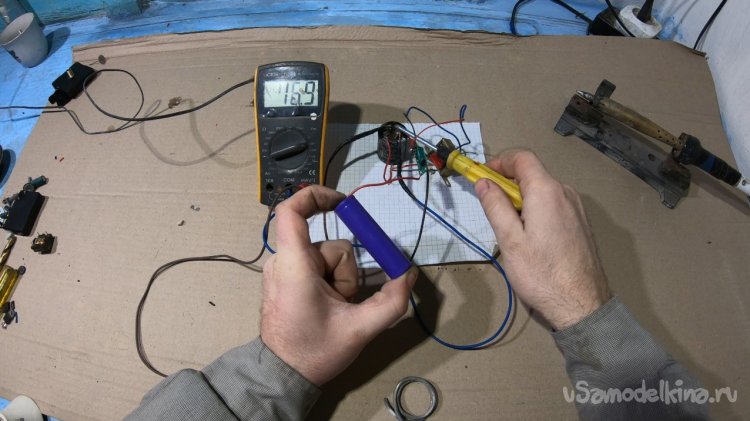

Также к другим контактам припаиваем питающие провода. Читал, что такая плата работает от напряжения до 12В, но я не рискнул и использовал только 18650 с напряжением 4.2В. При таком питалове моторчик закрутился быстрее.
Шаг третий. Светодиоды

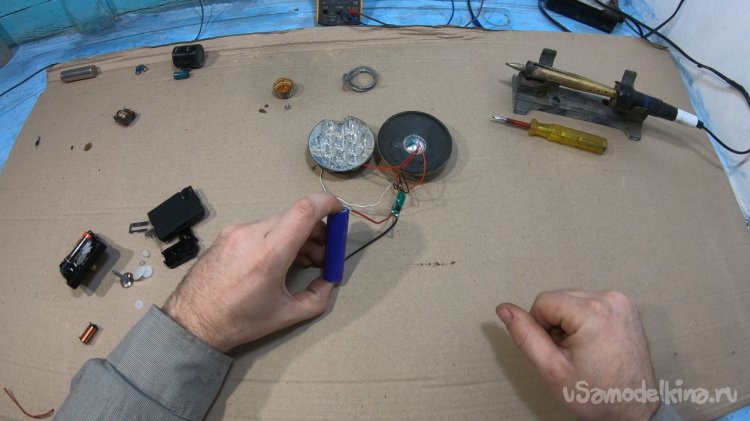

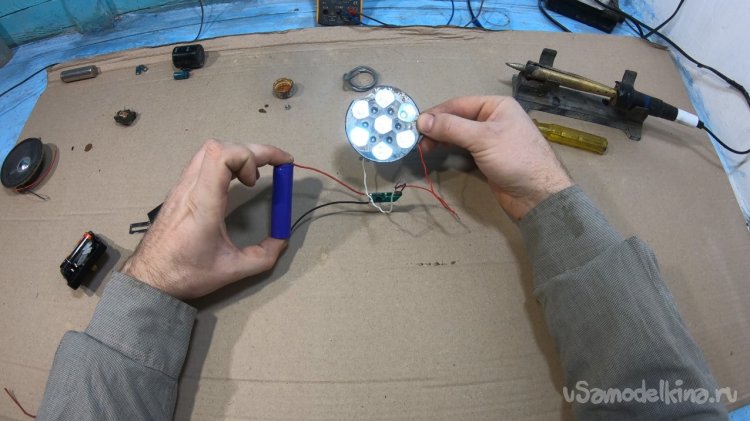

Подключил светодиоды от фонаря, они ярко начали мерцать. На выходе устройства ток не сильно большой, причем у меня не получилось перегрузить схему, чтобы она сгорела, а подключал я разные нагрузки, даже катушки индуктивности с малым сопротивлением.
Шаг четвертый. Динамик
Далее я подключил динамик, он начал предсказуемо хрипеть. Если использовать «громкий» часовой механизм, то он скорее будет щелкать, а светики будут мигать с меньше частотой.
Шаг пятый. Сборка повышающего инвертора

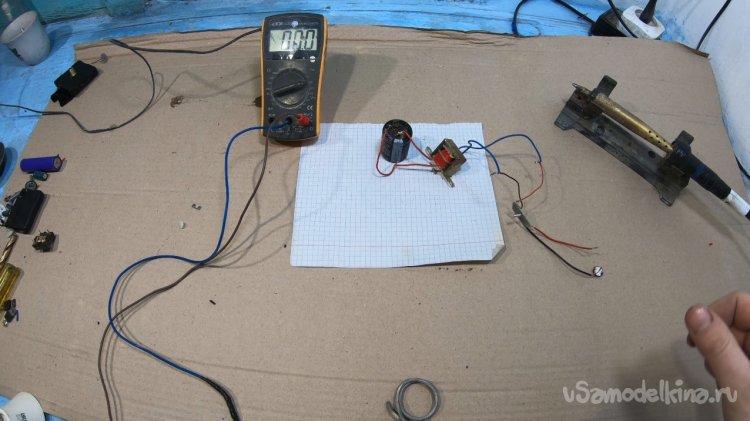

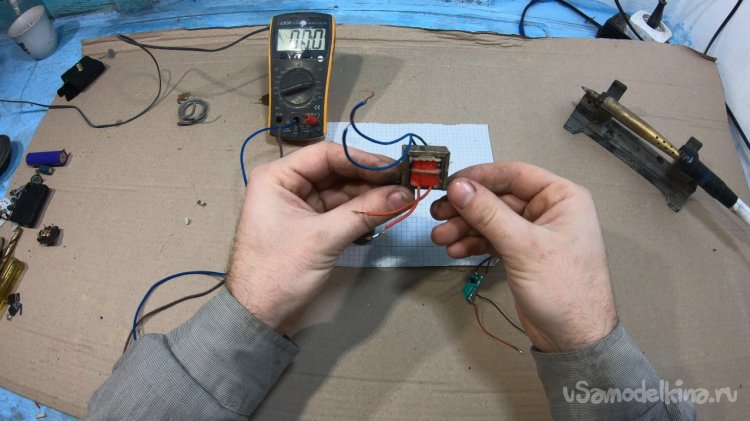

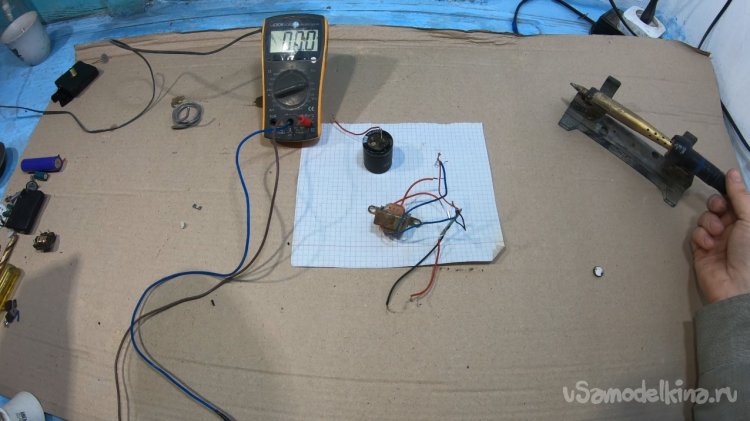

Ну а в завершении опытов я собрал повышающий инвертор напряжения, взял небольшой трансформатор от радио и подал на обмотку 3В сигнал от платы часов. Конечно, питающий ток тут небольшой и нужно использовать силовой ключ, но тем не мене результаты есть!

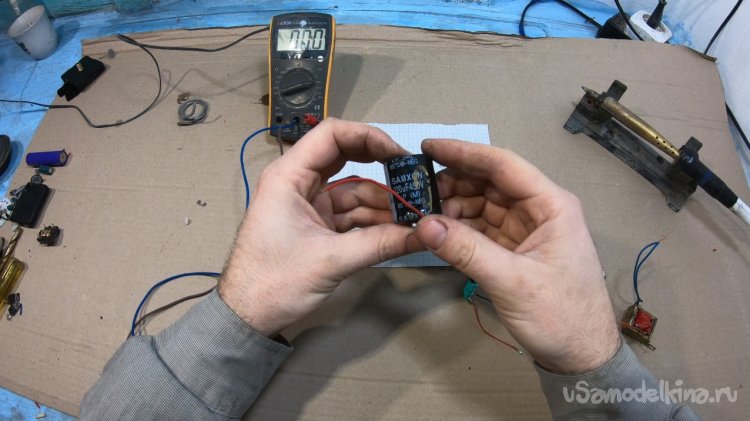

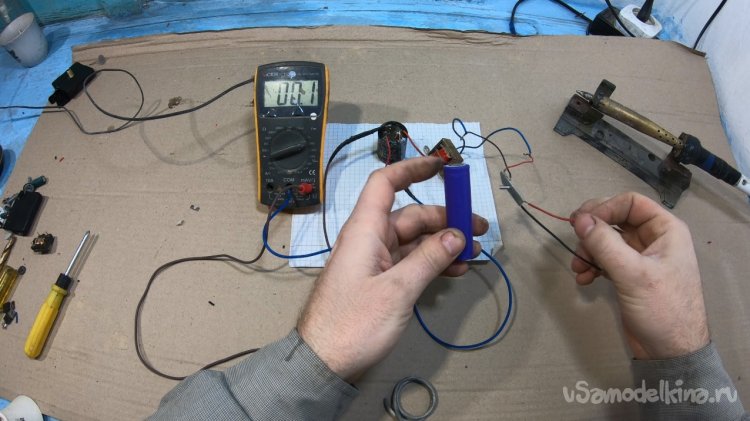

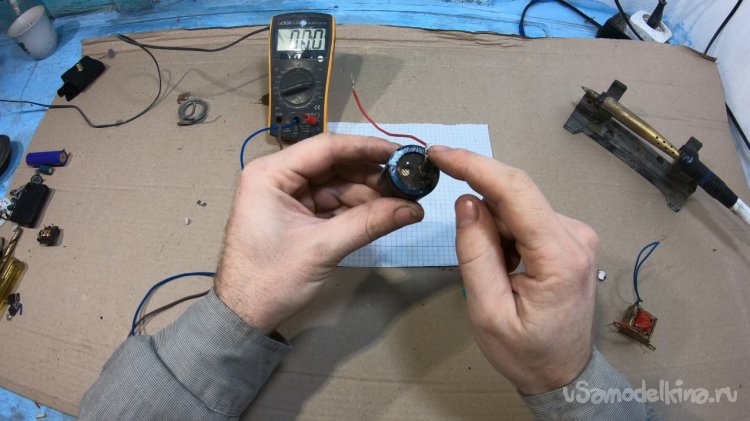

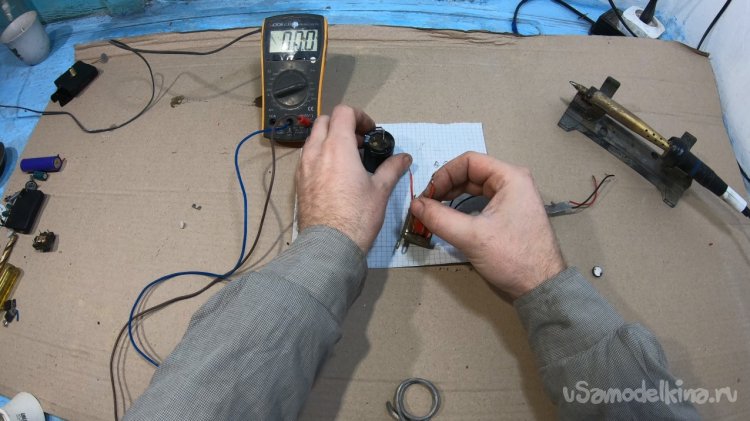

К выходам трансформатора 220В я подключил через диод конденсатор и начал делать замеры. Напряжение на трансформаторе медленно, но уверенно растет с 4В до 12, 30, и даже до 50В, а дальше я ждать не стал. При разряде конденсатора образуется мощная искра.
Что можно еще придумать из такой приспособы, надо поразмыслить, но вещь мне показалась интересная и доступная новичку.
