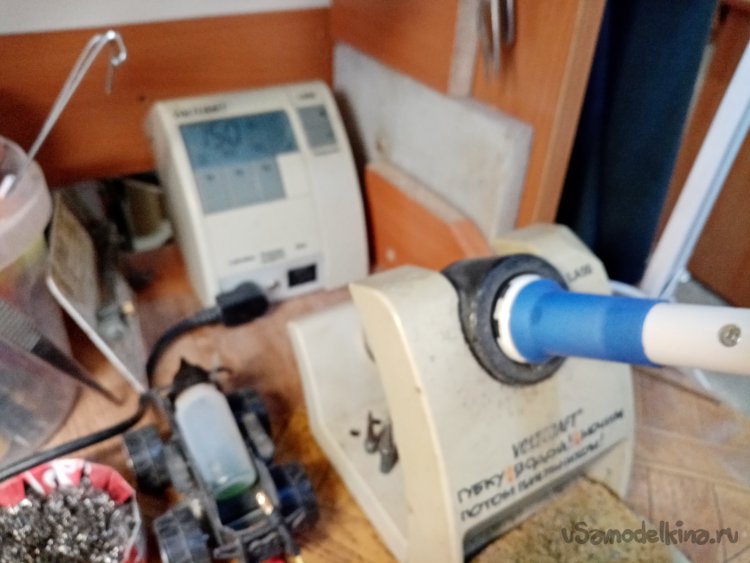

Паяльная станция с регулировкой температуры у меня давно в работе. Привез из командировки по Германии. Копия знаменитого паяльника «Соломон».

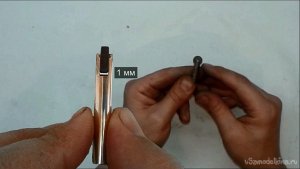

Мне нужна насадка на этот паяльник для сваривания пленки, регулировка температуры тут как нельзя кстати. Но стационарная штуковина тоже не к чему. Деталь должна сниматься, паяло будет использоваться по прямому назначению. Полез шарить по углам в поисках стержня нужного диаметра. Повезло, нашел бронзовый прутик на микрон толще, чем необходимо.
Зажимаю в патрон токарного станка и протачиваю до нужного размера. Отрезаю по разметке.

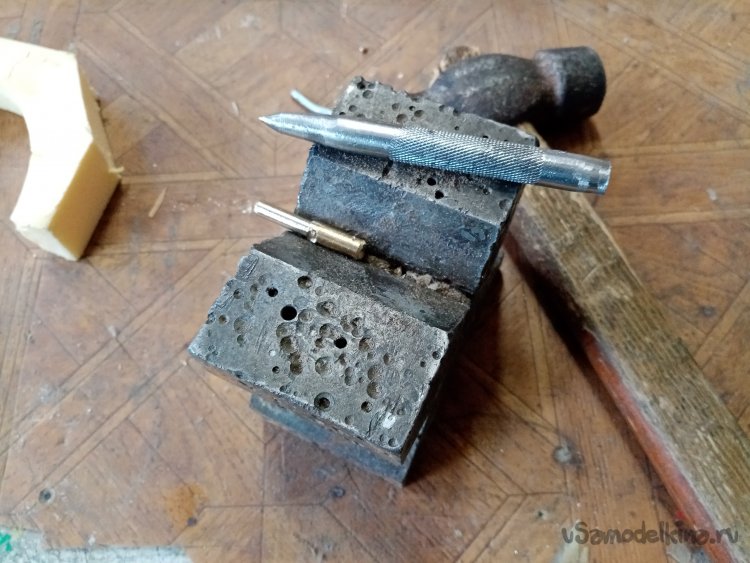

При помощи керна делаю засечки на стержне. В это место будет упираться фиксирующая трубка на паяльнике. Зажимая моё приспособление.

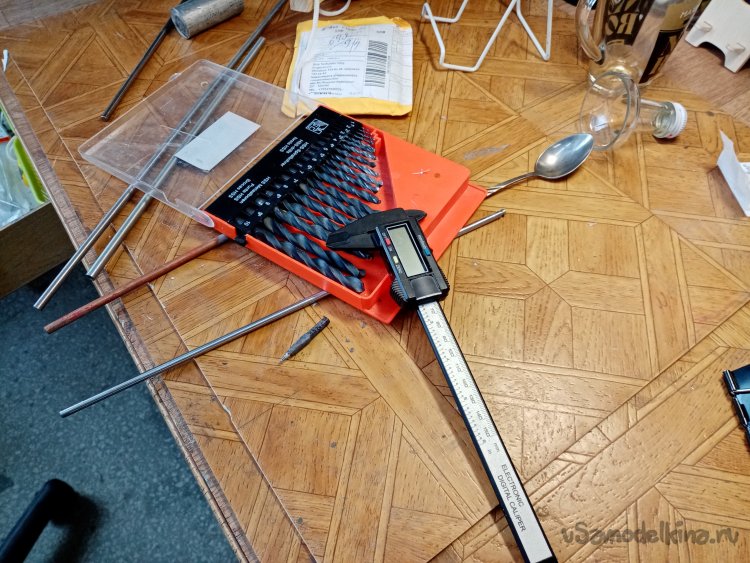

Затем начинаю подбирать сверло мод винтик диаметром в 3 мм изображающего ось.

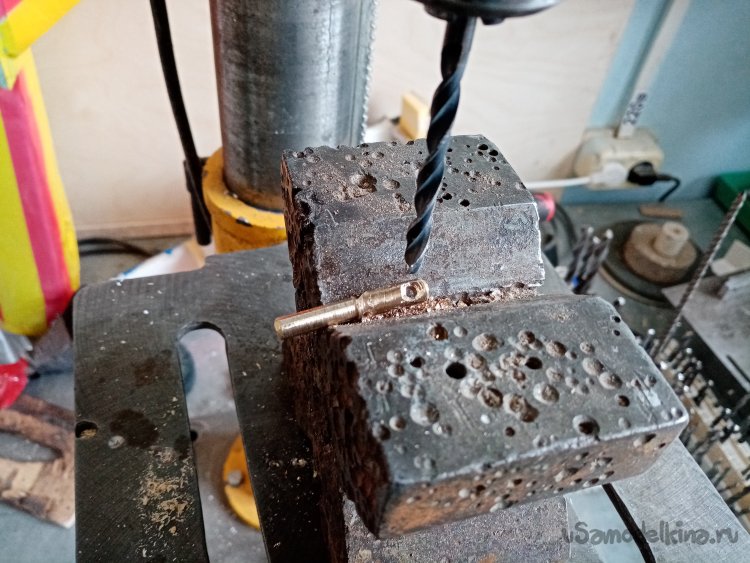

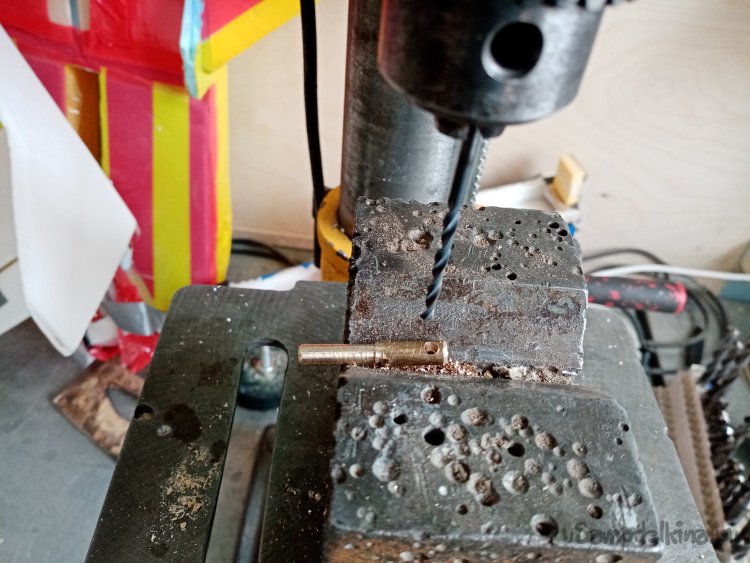

Накернил точку и засверливаюсь. Под нужный диаметр.
Затем еще один подбор сверла. Зенкую отверстие для шляпки болтика.

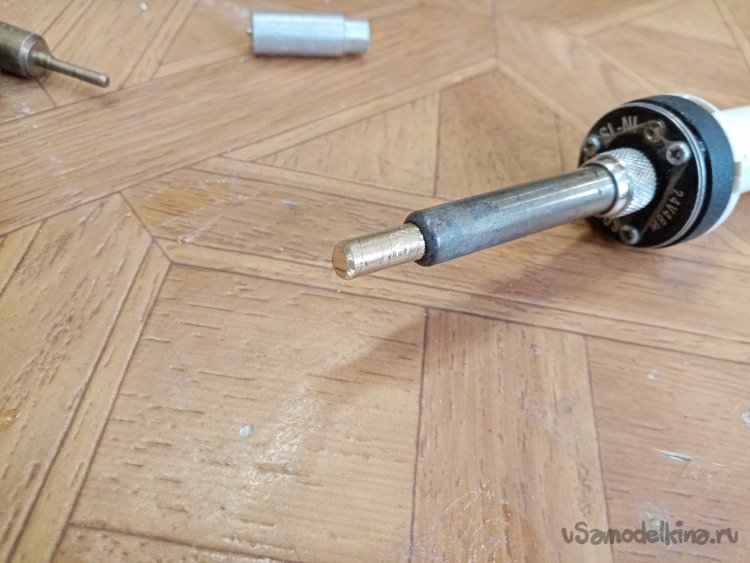

Примеряю заготовку в паяльнику. Подошел размечик, зажался хорошо. Можно продолжать.

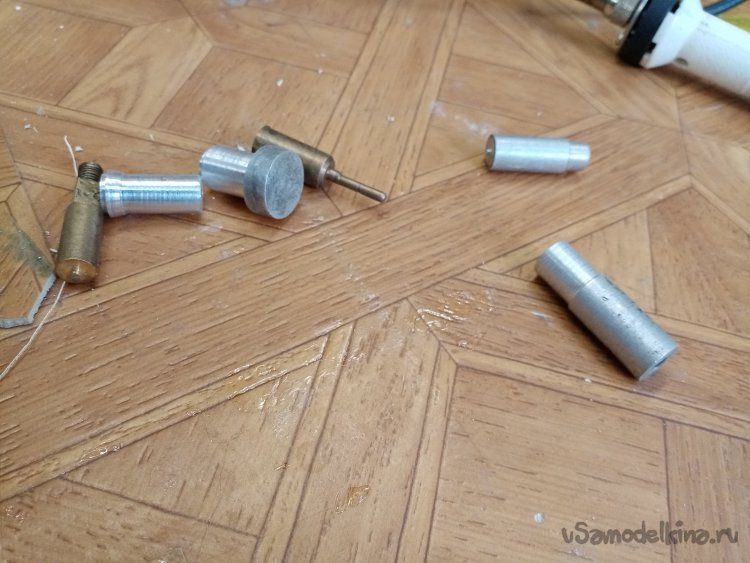

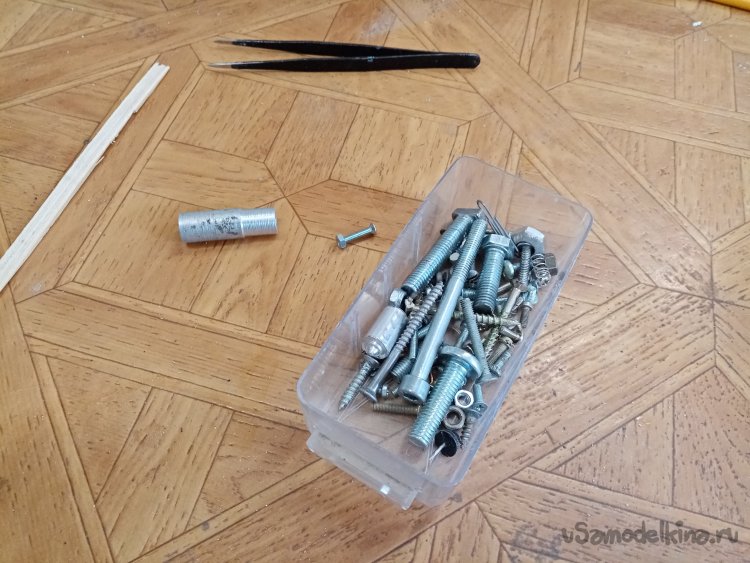

Затем нужно подобрать заготовку для колесика. Перебираю остатки из алюминия и бронзы.
Нашел прутик с отверстием как раз под три. Это и решило выбор.
Длину болтика подобрал по размеру.

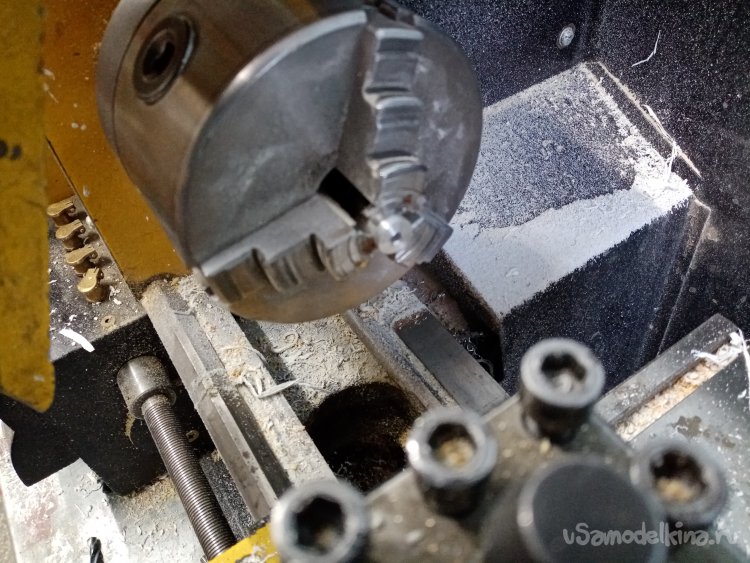

Зажимаю в токарный станок. Отрезаю заготовку колесика.

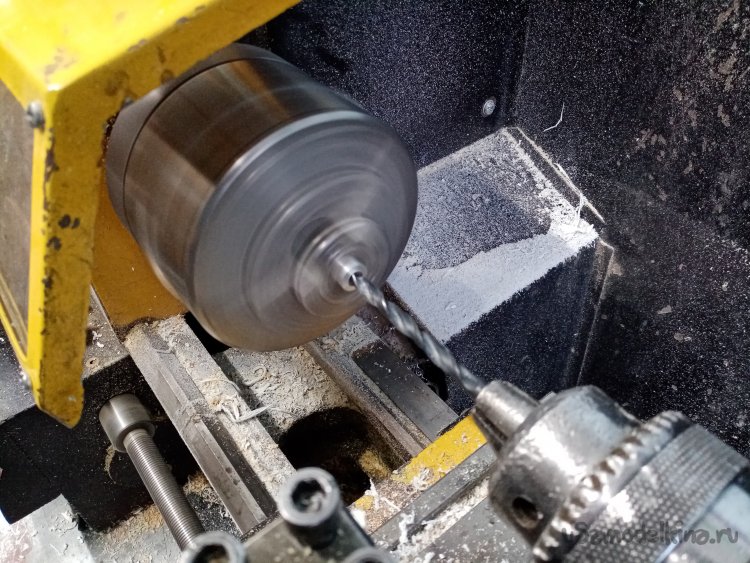

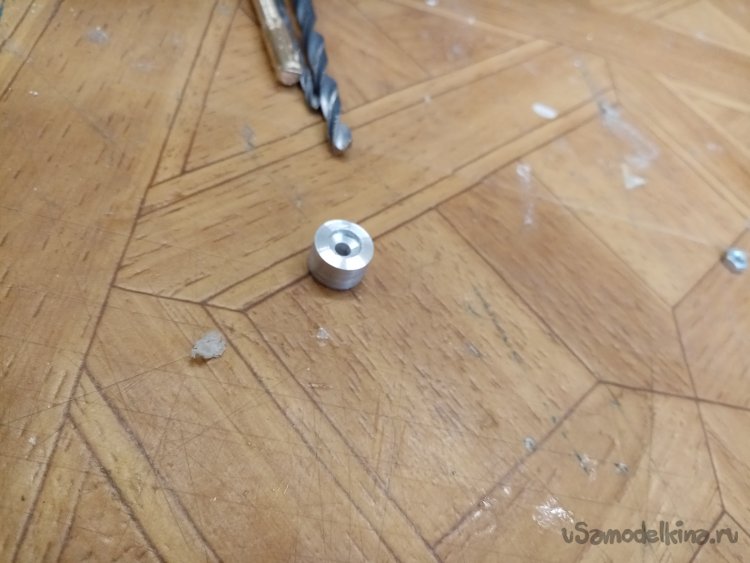

Немного рассверливаю отверстие.
Можно собирать. Колесико готово.

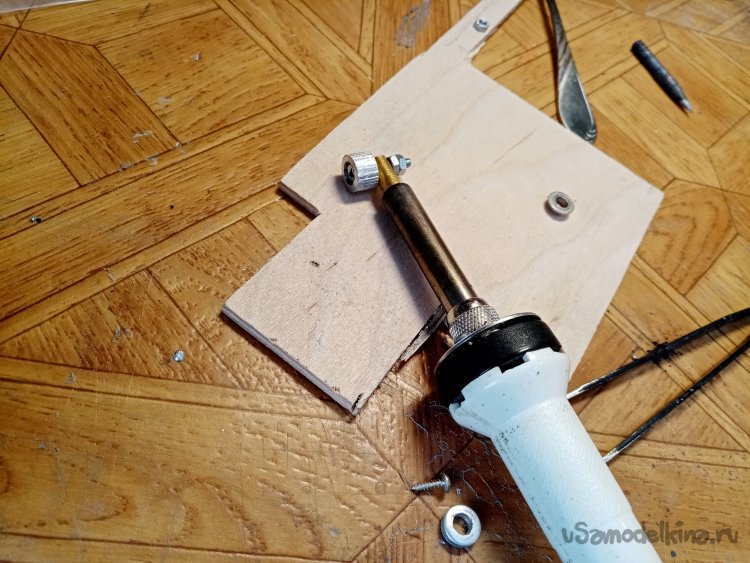

Собрал и отрегулировал вращение.

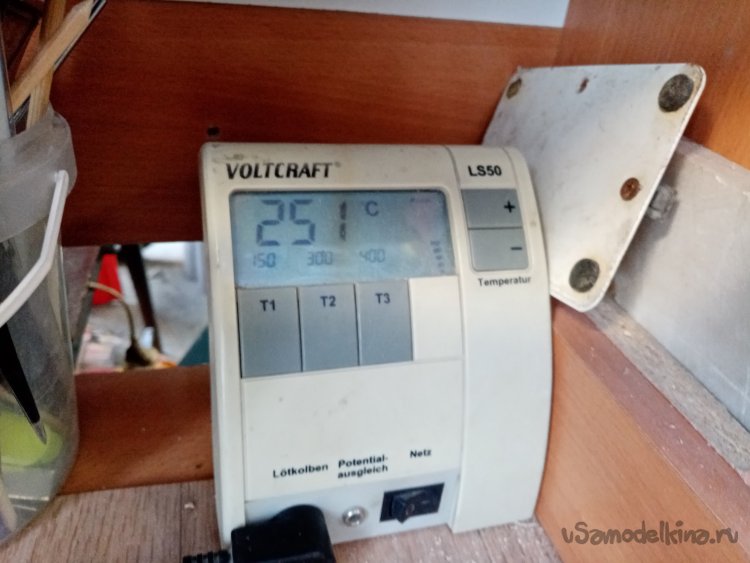

Установил температуру.

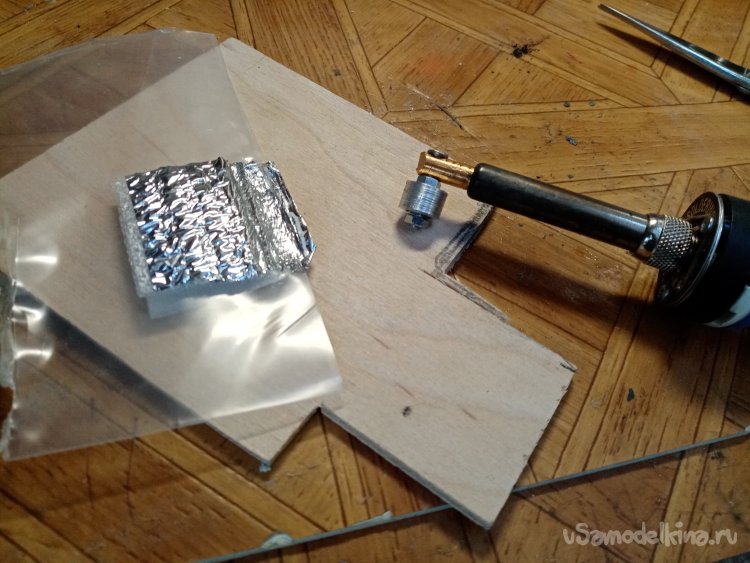

Пробую сваривать. Получилось нормально. Но температуру нужно немного убавить.

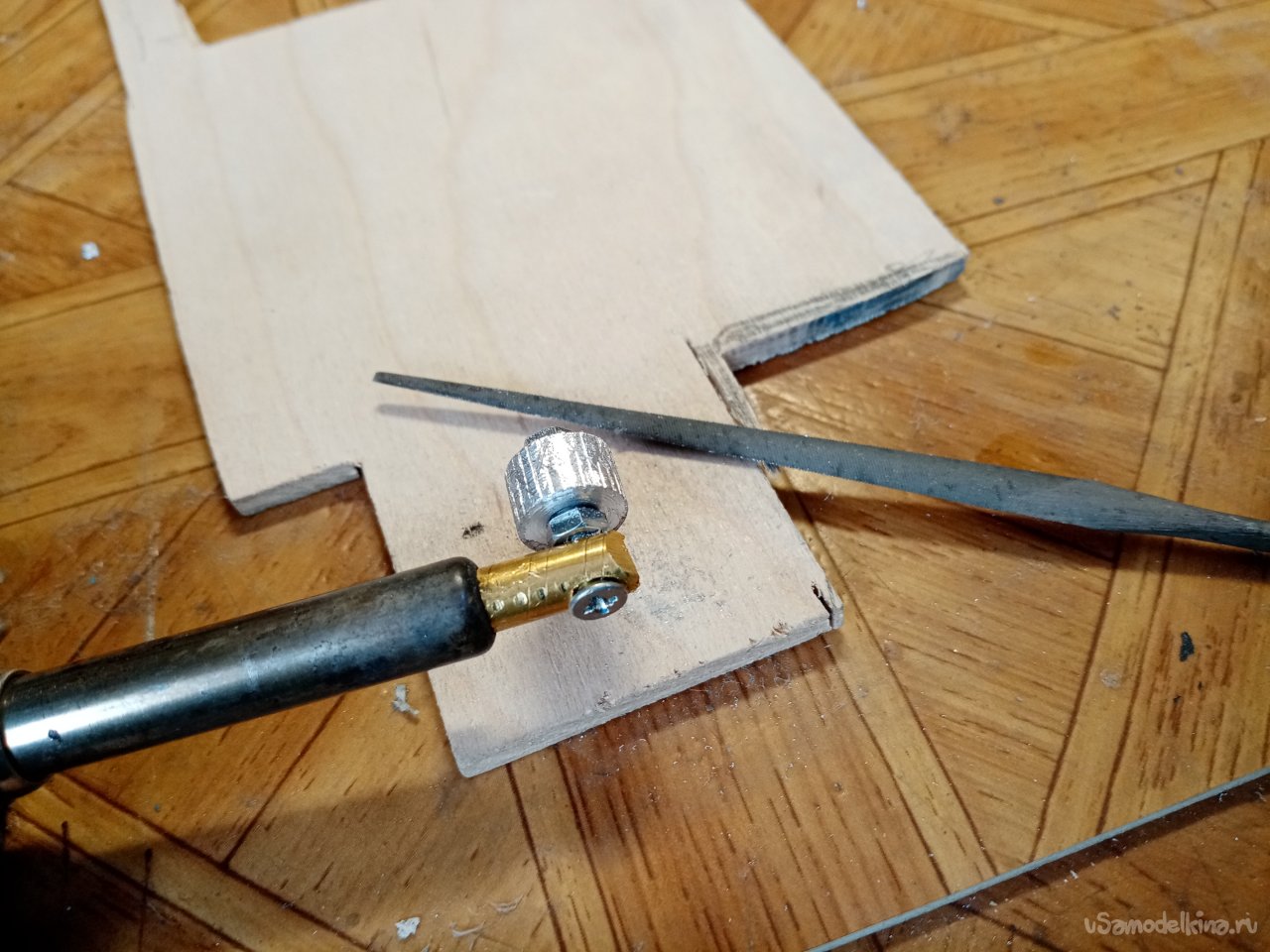

Для лучшего качения колесика по гладкой пленке. Нанес на поверхности риски. При помощи надфиля.

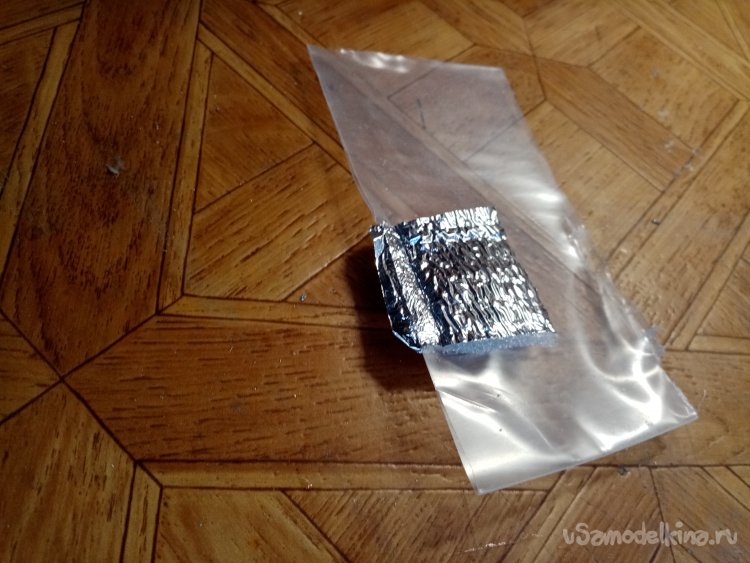

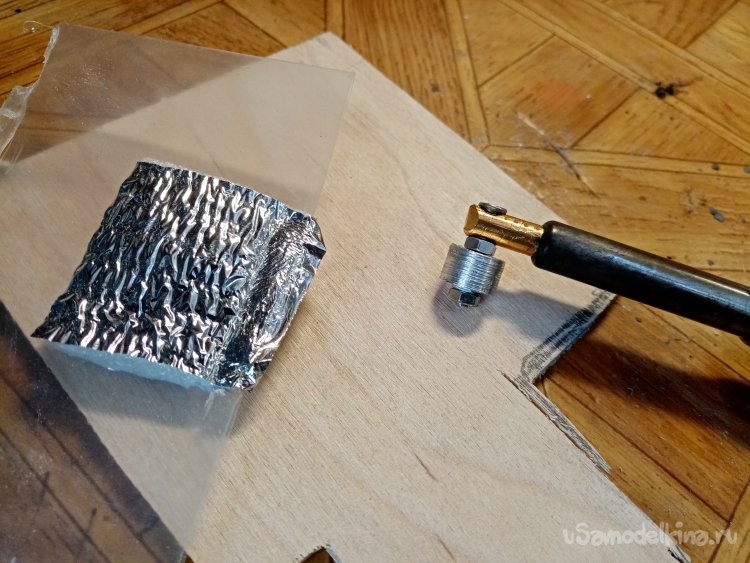

Проверка работы. Хорошо получилось.

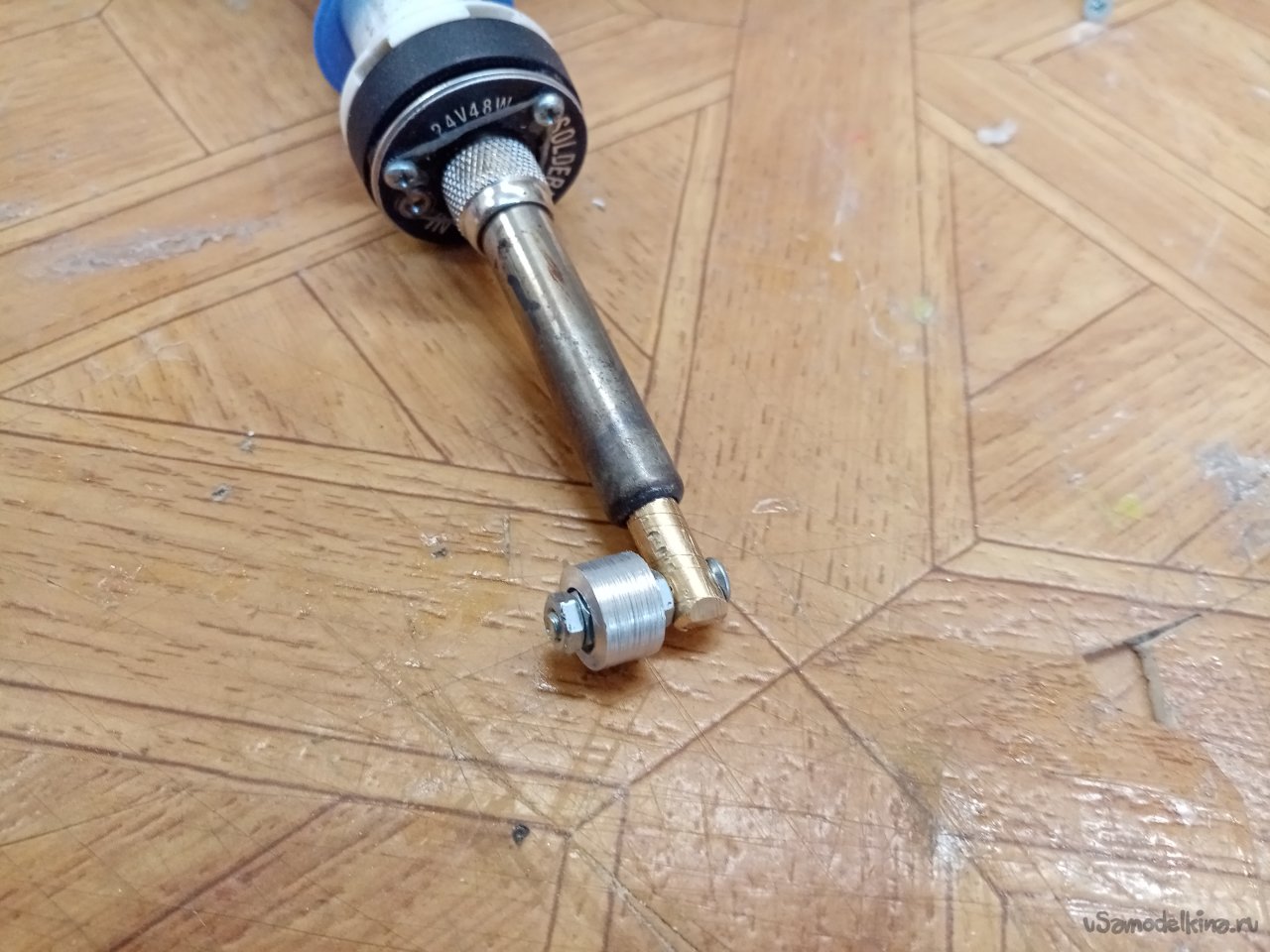

Готова сваривающая головка-насадка на паяльник.
Но есть тонкость. При извлечении из паяльника нужно снимать колесико. Мешают упоры на стержне. Но не каждый день сваривать буду пленку. Это не критично.
