Гусеничный робот с камерой, передвигающийся по случайно выбранному маршруту

Здоровья и удачи вам, решившим потратить время на прочтение этого текста!

Захотелось мне тут как-то сделать самоходную гусеничную платформу с дистанционным управлением и вот, взял да сделал.

Для начала, как обычно, пошарил в Интернете на предмет уже изобретенных велосипедов, и на thingiverse.com остановился на работах автора Tim Clark, а, конкретно, на вот этой https://www.thingiverse.com/thing:972768:

Ну, а дальше уже началось мое авторское издевательство над авторским замыслом, да простит меня Tim Clark.

Согласно моим представлениям о прекрасном:

1. Гусеницы не должны быть гладкими,  ибо игрушка будет играться в домашних условиях, то бишь, на полу линолеум или нечто подобное и пластик по пластику скользит достаточно хо­рошо, отсюда заносы, пробуксовки и т.д. и т.п.
2. По тем же соображениям хотелось сделать на траках противоскользящие вставки из чего-ни­будь резиноподобного, в качестве которых, было решено использовать мебельные самоклея­щиеся накладки-демпферы для дверок.
3. Очень хотелось понтов 3д-печатника, и сделать не сборные, а цельнонапечатанные гусеницы. Ага, тут меня догнала птица обломинго и унесла с собой достаточно много драгоценного без­возвратного времени и настроения. Оказалось, что межтраковые оси при приемлемых разме­рах, из того пластика, что у меня был, получаются крайне непрочными. Короче от этой хо­телки пришлось отказаться на начальном этапе и вернуться к сборным гусеницам.
4. У Tim Clark применена гусеница с тремя равновеликими катками. Я сначала тоже думал сде­лать также, но когда прикинул – не понравилось, т.к. клиренс получается очень низким. По­этому, чтобы не получилась «пузотерка», было решено сделать гусеницу с четвертым припод­нятым неопорным ведущим катком малого диаметра. Благодаря чему удалось поднять корпус над поверхностью достаточно высоко.
5. Ну и последнее – прямое дистанционное управление, в качестве чего был применен пульт от PS2 и, мой любимый автоматический режим движения, когда робот, натыкаясь на препятст­вие, направление следующего движения выбирает по случайному закону.

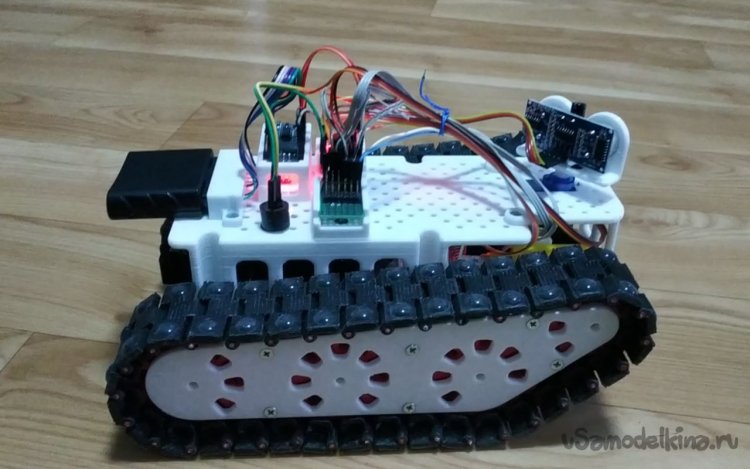

В конечном счете, получилось вот такое:

Гусеницы.

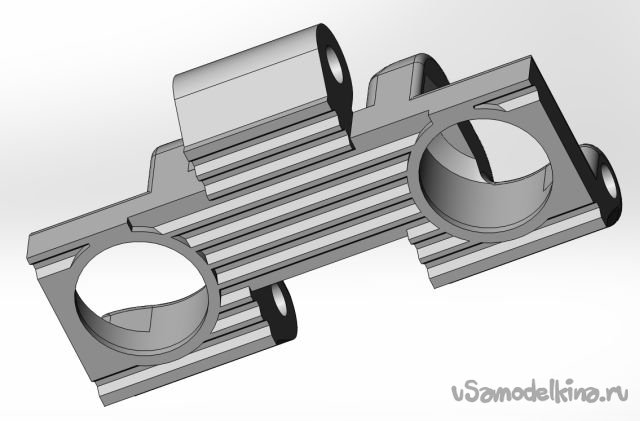

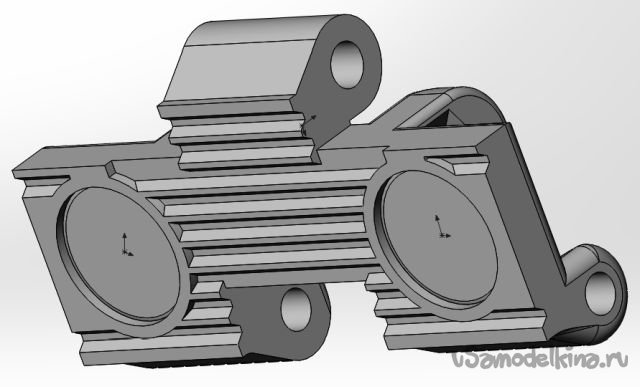

Итак, начнем с вешалки, пардон, с гусениц. Траки наших гусениц напечатаны из черного PLA и имеют такой вид:

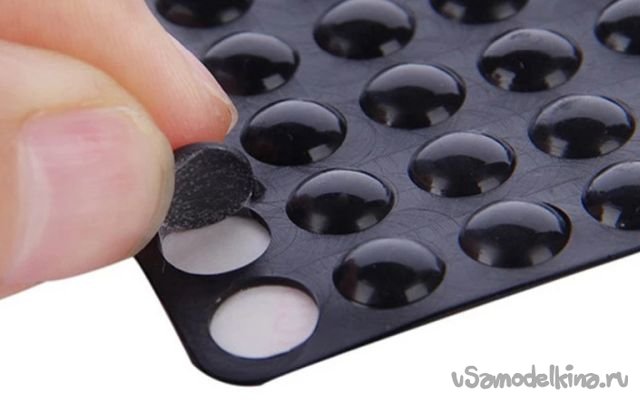

Почему так? Как я уже говорил выше, хотелось сделать на траках противоскользящие вставки, в каче­стве которых, было решено использовать мебельные самоклеящиеся накладки-демпферы для дверок (диа­метр 8мм). Вот такие:

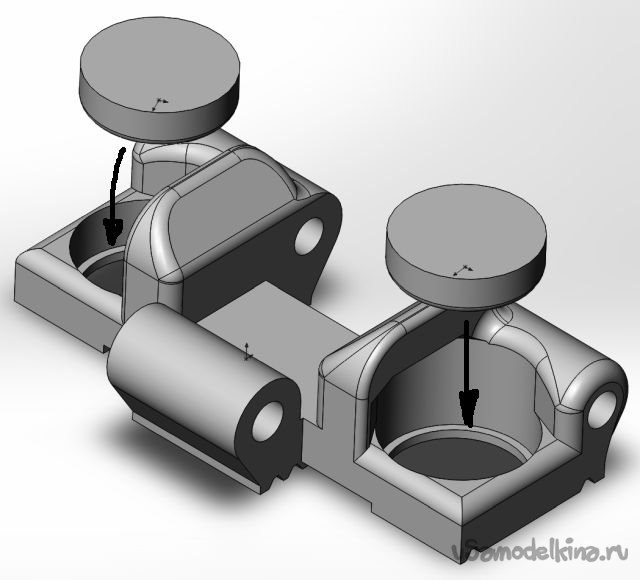

Под эти накладки в траках предполагалось сделать специальные углубления (0,5 – 0,6мм), в которые они и должны были вклеиваться. Но как оказалось, такие мелкие по глубине выемки не получается напеча­тать аккуратно и красиво, поэтому пришлось отверстия сделать сквозными и закрыть вклеенными с обрат­ной стороны специально напечатанными пробочками.

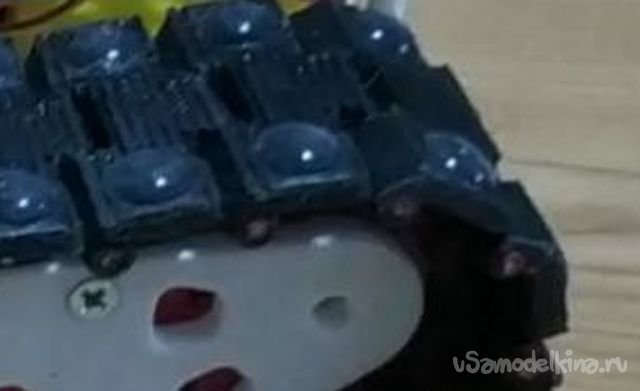

При этом получаются аккуратные круглые углубления, куда четко встают самоклеящиеся накладки:

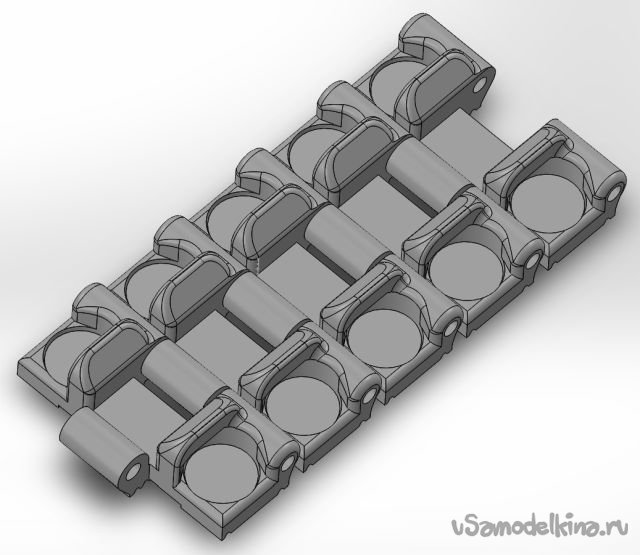

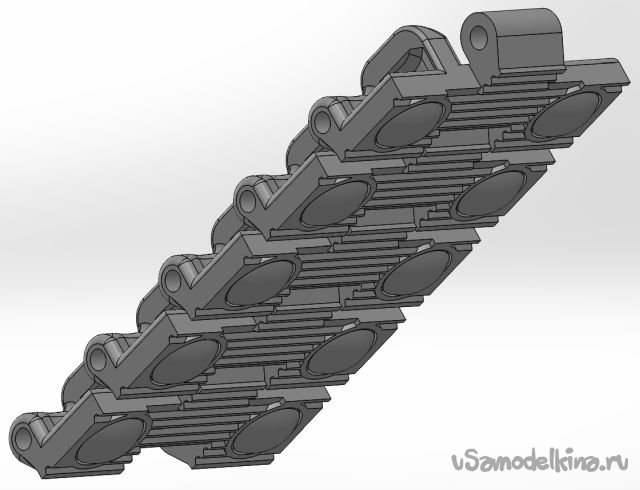

Для примера цепочка из 5-ти траков выглядит так:

Траки соединены между собой пальцами из отрезков провода МГШВ-0,75, общее число траков 33 на гусе­ницу. Каждая гусеница приводится в действие своим мотор-редуктором ТТ.

Общая конструкция

В общей конструкции ничего особенного нет и все понятно из приведенных рисунков.

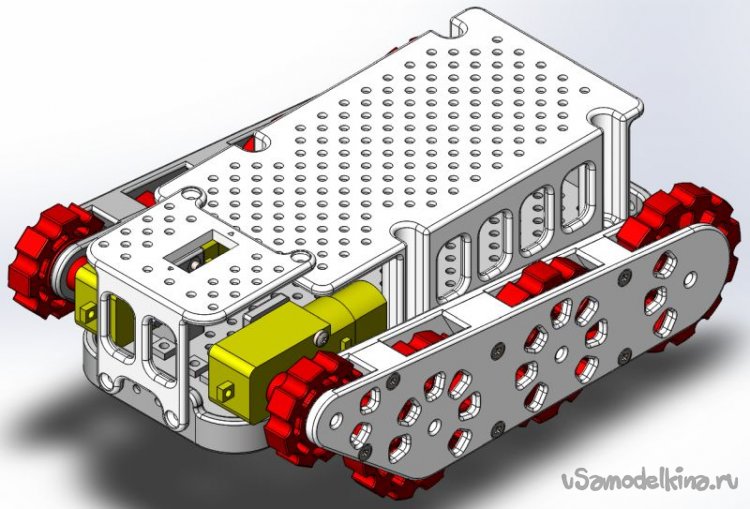

Общий вид:

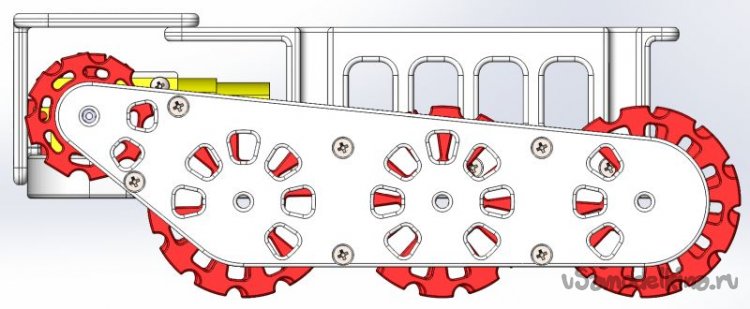

Вид слева:

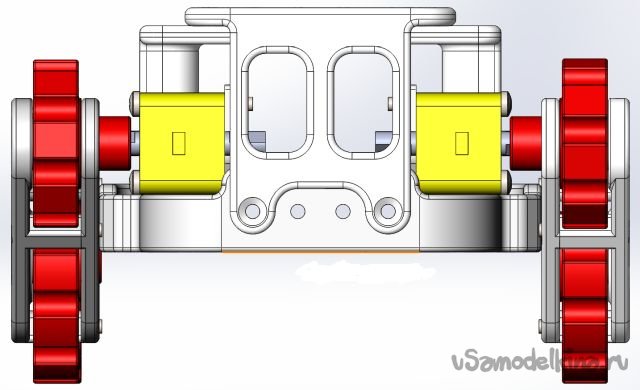

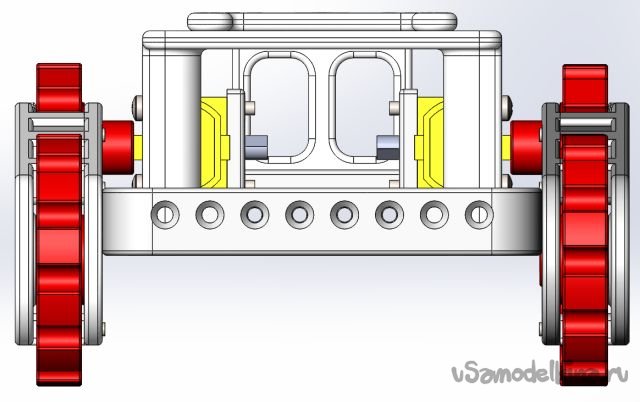

Вид спереди и сзади:

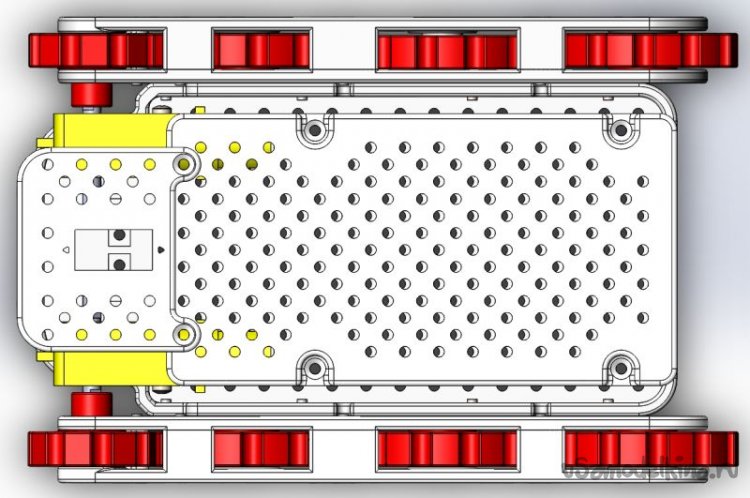

Вид сверху:

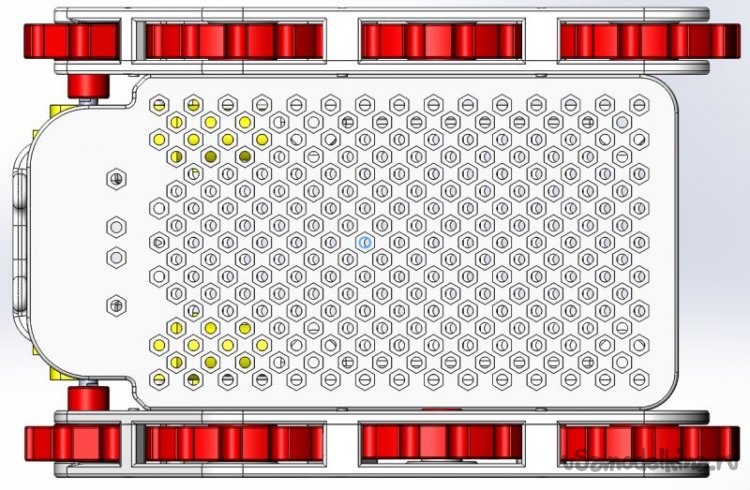

Вид снизу:

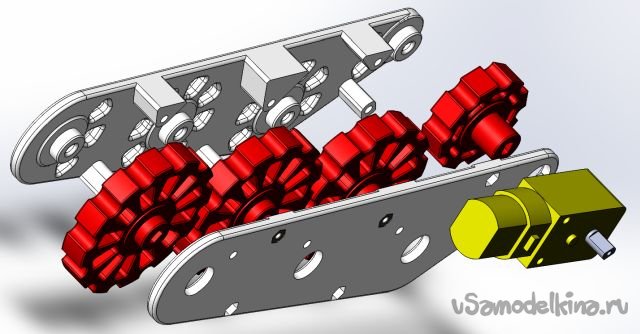

Гусеница в разборе:

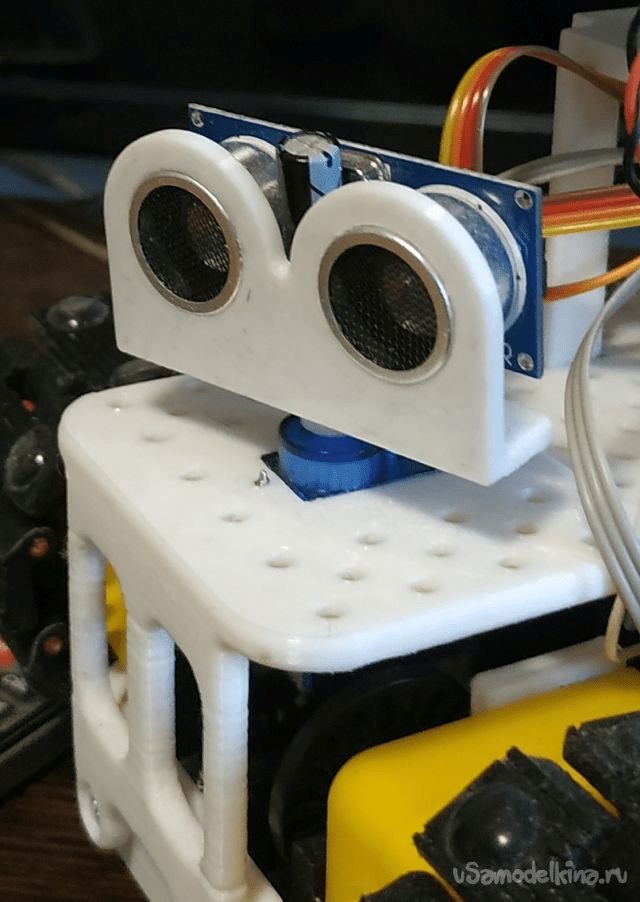

В передней части корпуса находится сервопривод, на оси которого закреплен кронштейн с УЗ-дально-ме­ром HC-04.

Предполагается, что во время движения в автоматическом режиме, дальномер поворачивается туда-сюда в пределах угла ≈120° для обнаружения препятствий.

Расположение остальных компонентов как-то не критично, поэтому сейчас заостряться на них не буду.



Система управления.

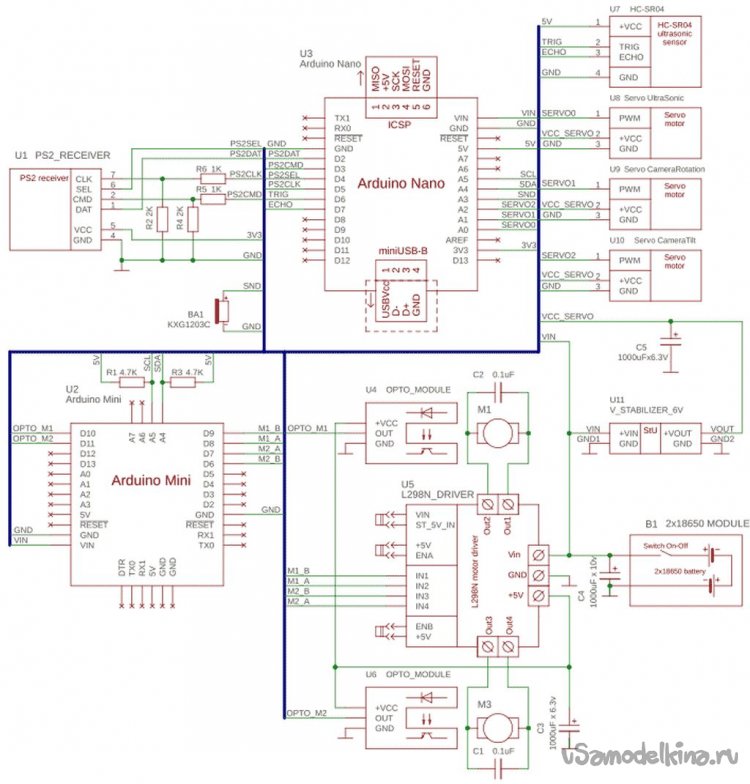

Принципиальная схема:

Управление машинкой осуществляется банально – по «танковой» схеме, изменением частоты и направ­ления вращения двигателей гусениц посредством пульта от PS2.

В двигателях гусениц применена обратная связь через оптопары U4, U6 и дырчатые диски на валах. Понятное усложнение с лихвой окупается более стабильным управлением движками. Управление моторчи­ками осуществляется посредством ШИМ, для чего применен модуль U5 с микросхемой 2х-канального Н-ключа L298N и отдельный контроллер U2 “Arduino Mini”. Выделить отдельный контроллер для управления движками пришлось из-за того, что для обратной связи были задействованы аппаратные прерывания, что конфликтовало с библиотекой управления сервоприводами.

Основное управление реализовано на контроллере U3 “Arduino Nano”. Этот контроллер осуществляет связь с приемником от PS2 U1, управляет сервоприводами U8 – U10, реализует логику автоматического режима движения и через канал I²C управляет контроллером двигателей.

Сервоприводы U9 и U10 предназначены для управления положением камеры. О камере разговор пой­дет позже, если камера не предполагается, эти сервы и стабилизатор U11 можно не устанавливать, а серво­привод УЗ-дальномера запитать от источника +5В платы драйвера L298N.

Резисторы R1 и R3 – подтяжка сигнальных линий I²C.

Резистивные делители R2, R6 и R4, R5 обязательны, если у вас приемник PS2 с питанием 3,3В, Если приемник с питанием 5В, делители не нужны, и все выводы приемника можно соединять с контроллером напрямую.

Прошивки для контроллеров приложены в сопутствующих файлах и, на мой взгляд, исчерпывающе прокомментированы, поэтому о программной части системы управления читать там.



Камера.

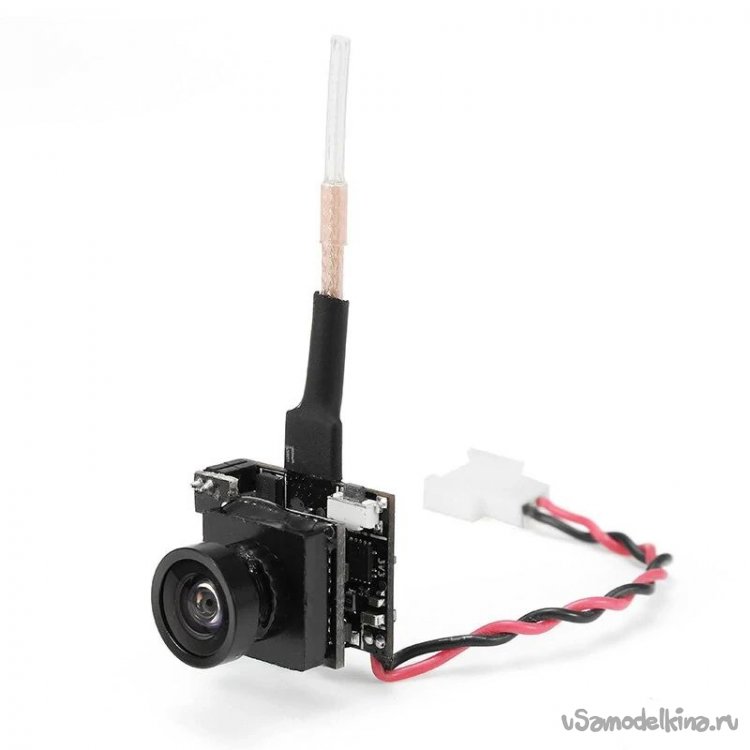

Погоняв машинку в автоматическом  и ручном режиме, захотелось оснастить ее камерой, для того чтобы иметь возможность управлять ею вне пределов прямой видимости, ну и просто по приколу. Камеру было решено сделать управляемой, с возможностью поворота в горизонтальной и вертикальной плоскости. Камера была применена купленная на Ali «широкоугольная FPV камера AKK TX04 PAL 5,8G 40CH 25MW VTX 700TVL 120°» вот такая:

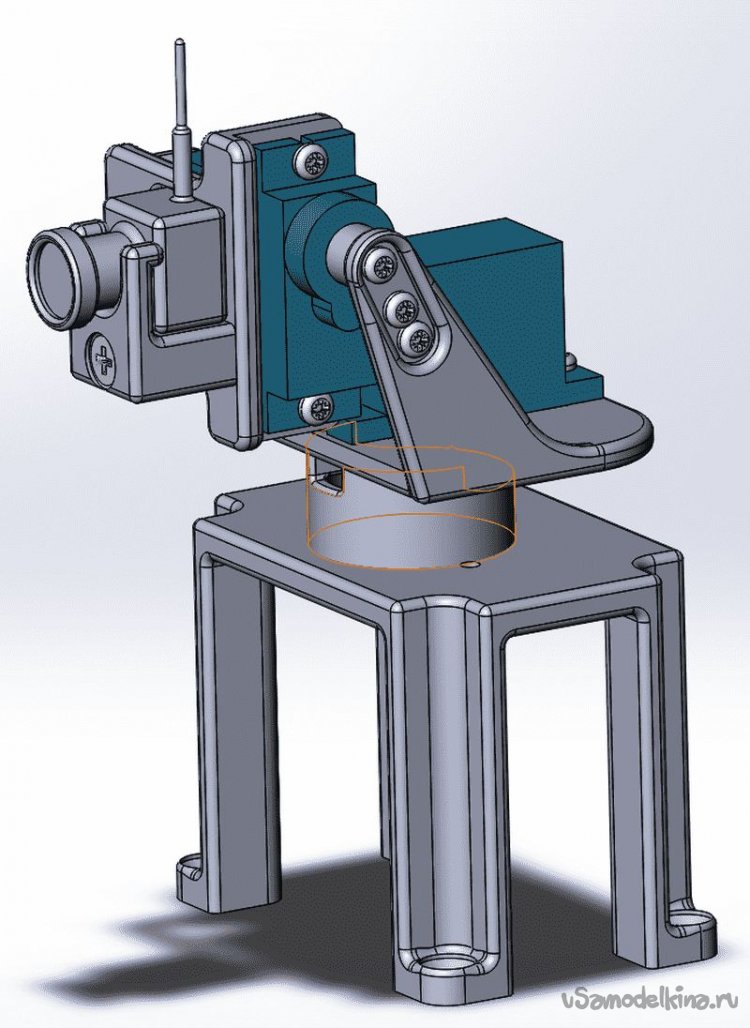

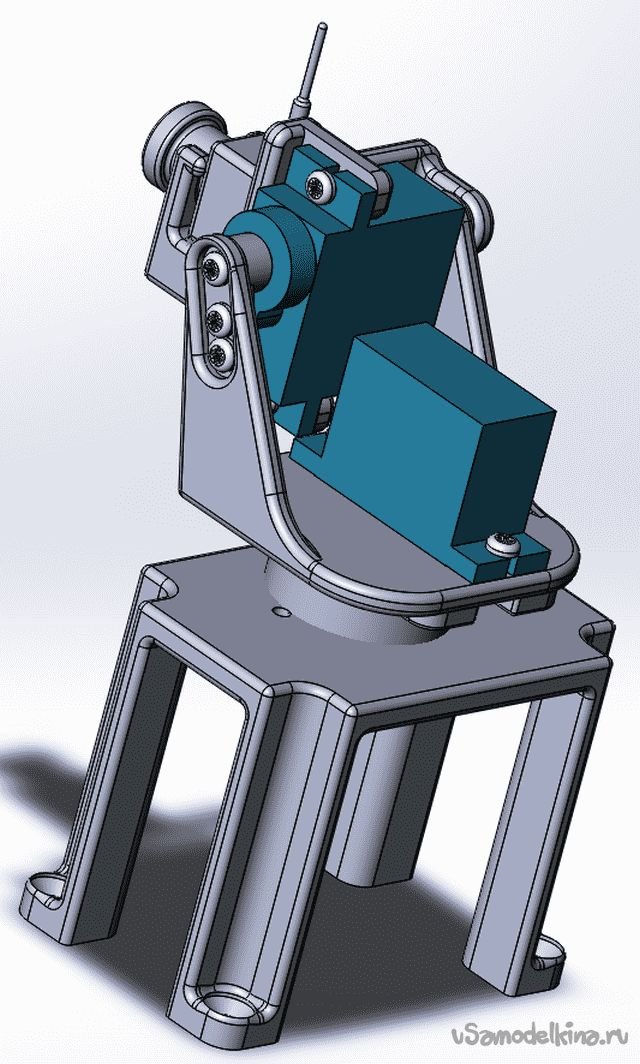

Конструкция получилась вот такая:

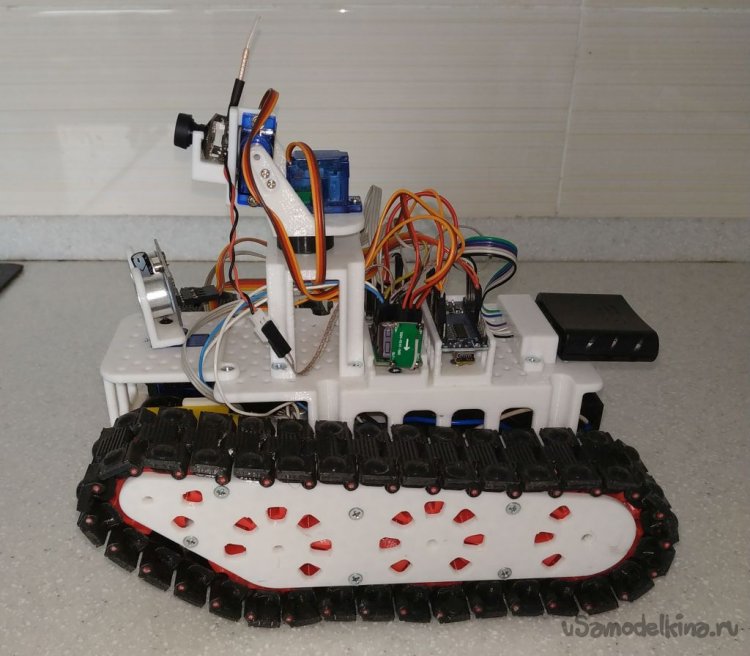

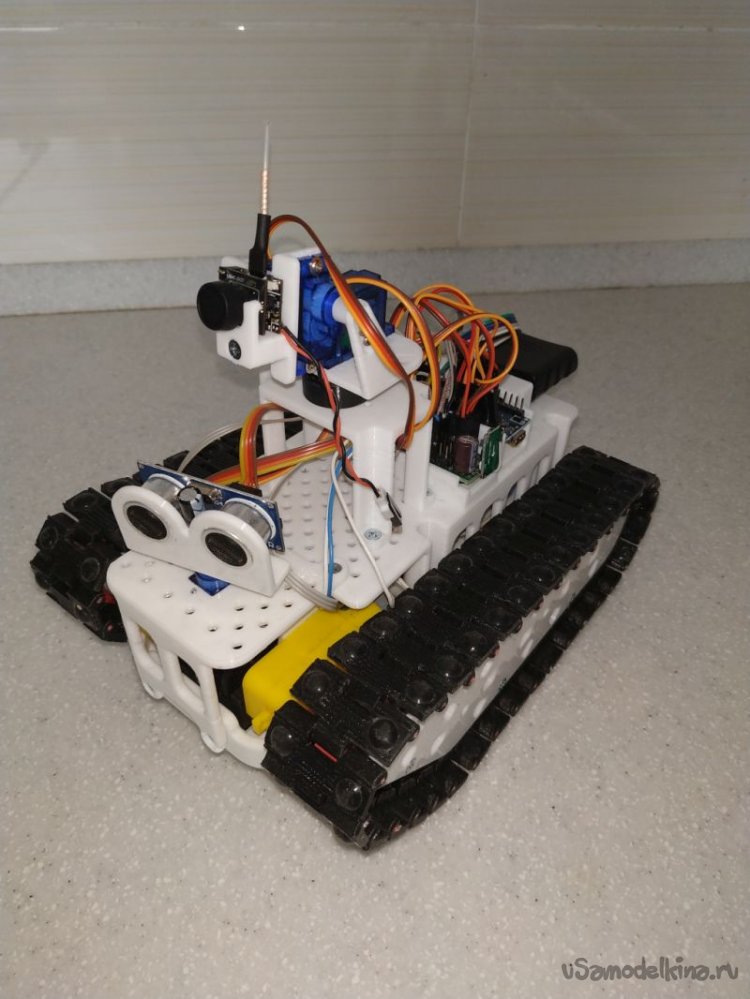

Ну и в натуре вот так:



Управление сервоприводами камеры выведено на кнопки кейпада (влево-вправо, вверх-вниз) джой­стика PS2, кнопка “X” возвращает сервы в исходное положение. Как уже говорилось выше, сервоприводы U9 и U10 предназначены для управления положением камеры, U9 – отвечает за поворот, U10 – за наклон камеры.

Все детали напечатаны на принтере "Tronxy D01" из PLA пластика.

Все необходимые файлы можно скачать вот здесь: https://www.thingiverse.com/thing:5978860

Ну и видео:

[media=https://youtu.be/vxa0sA8vgJY]

Ну, вот на этом, собственно говоря, и все. Удачи!
