Приветствую уважаемые друзья на своей статье всем мира и добра. Давно я не писал тут и не делал ничего интересного так как дома было очень много дел. За лето доделал баги даже немного покатался вроде бы все отлично. Но все же решил разобрать и собрать мини-трактор так как хозяйство растет и мне все тяжелее за этим следить да и взял в аренду земли 2 га для выращивания сельхоз продукции. Сейчас тяжелое время и выживать тяжело по этому решил стать агрономом. Сейчас собирая трактор я не раз столкнулся с затяжкой ленточных хомутов и я не имею в своем арсенале хомутатора да и зажимные резьбовые хомуты тоже не имеются. Все ленточные хомуты цепляю плоскогубцами, а это не хорошо и не крепко. Так что по-быстрому решил сколотить приспособления хомутатор. В сети очень много способ и видов данного устройства, я подобрал самое простое и рабочее. Об этом и пойдет речь в сегодняшней статье.
Понадобится инструмент:
1. Плоскогубцы
2. Болгарка
3. Шлифовальный станок
4. Дрель
5. Сверло на 8мм
Понадобится материал:
1. Профильная труба 20 на 20
2. Болт м8
3. Гвоздь 50мм
Подготовка:

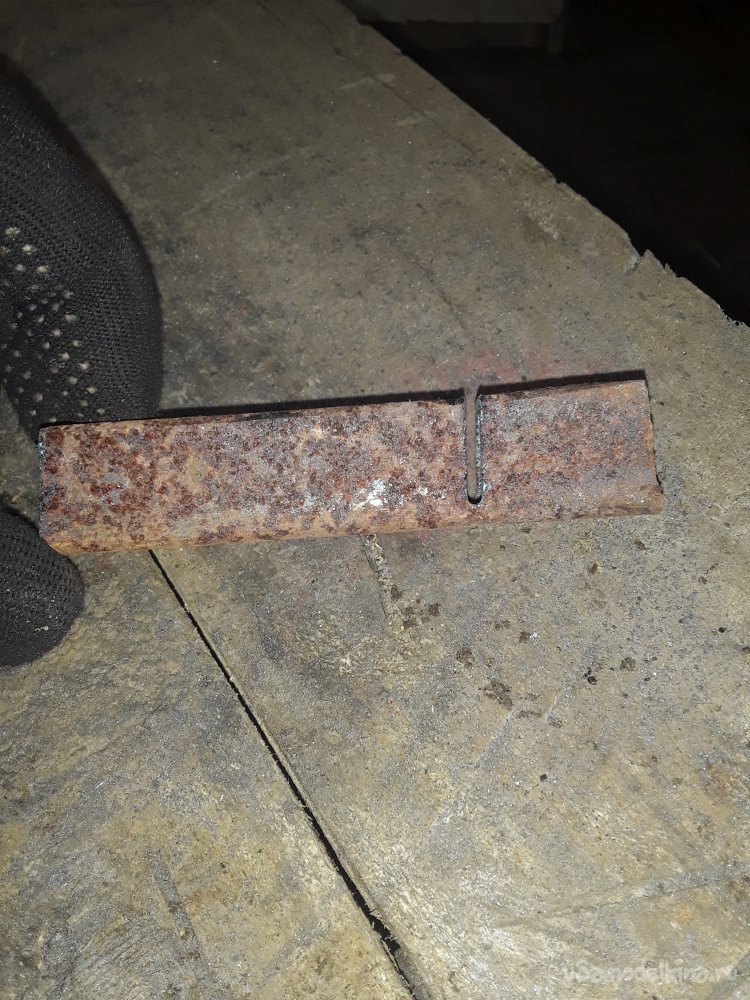

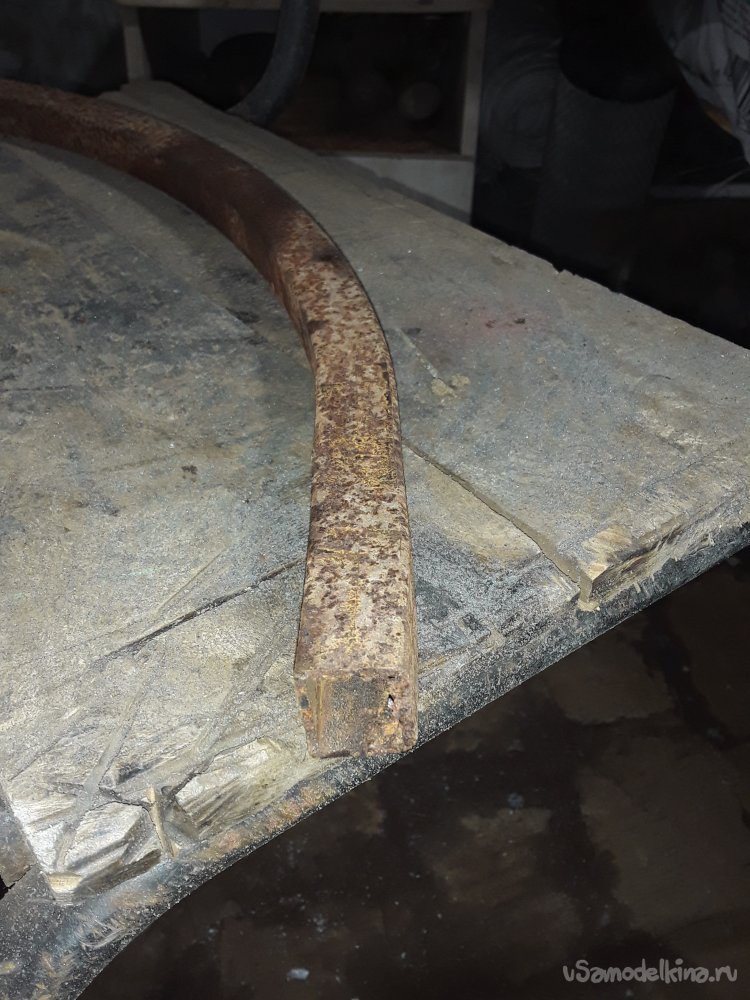

От профильной трубы 20на20 отрезаю кусок 9 сантиметров далее отступаю от края 2см и делаю распил с 3‐х сторон на одной стороне оставляю немного бортик примерно 2мм для жёсткости металла так как нагрузка может погнуть конструкцию.

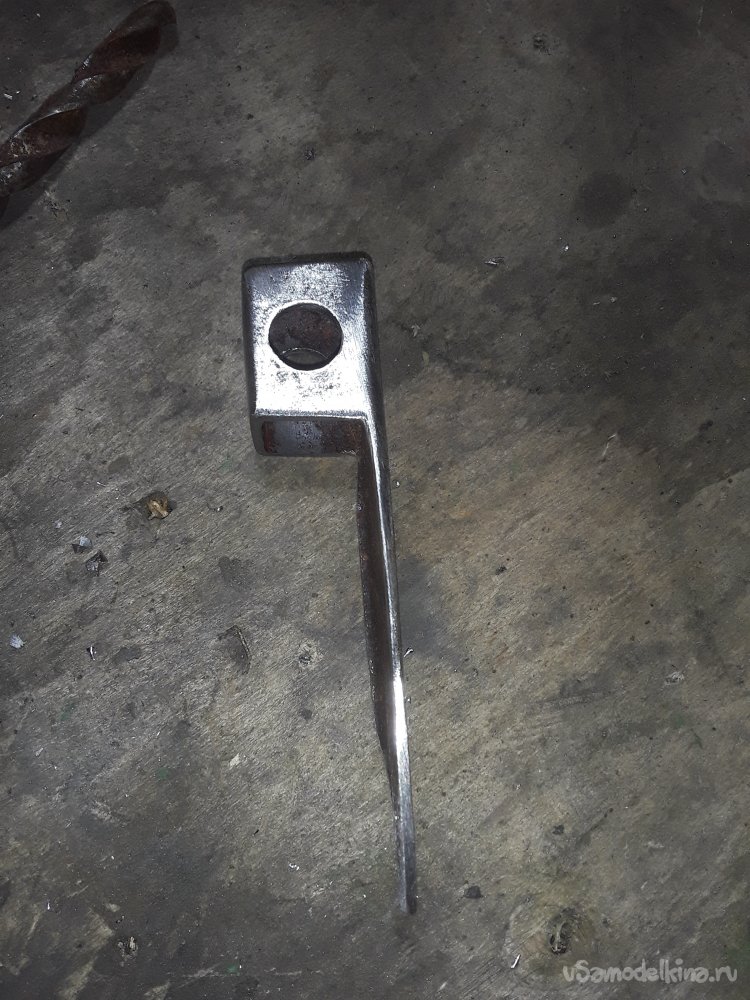

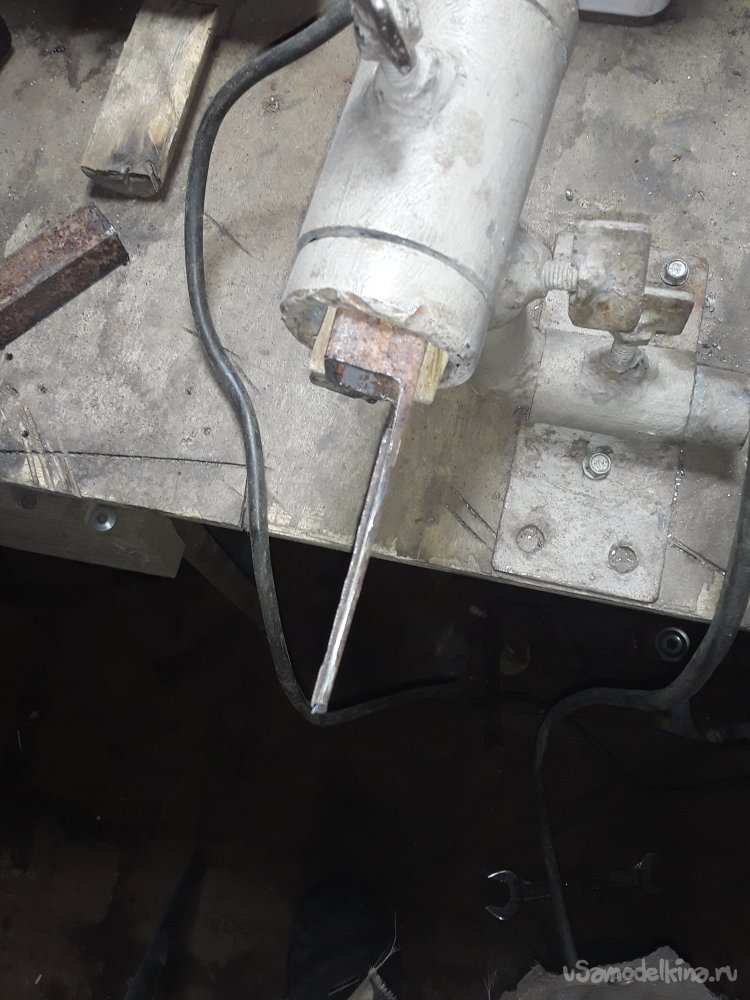

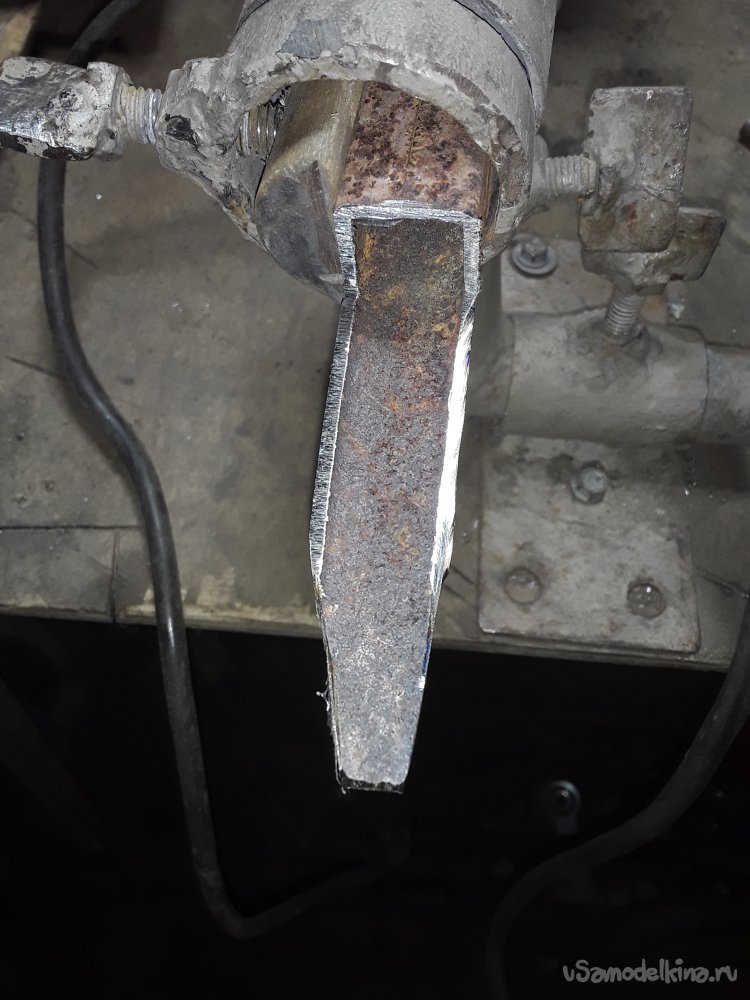

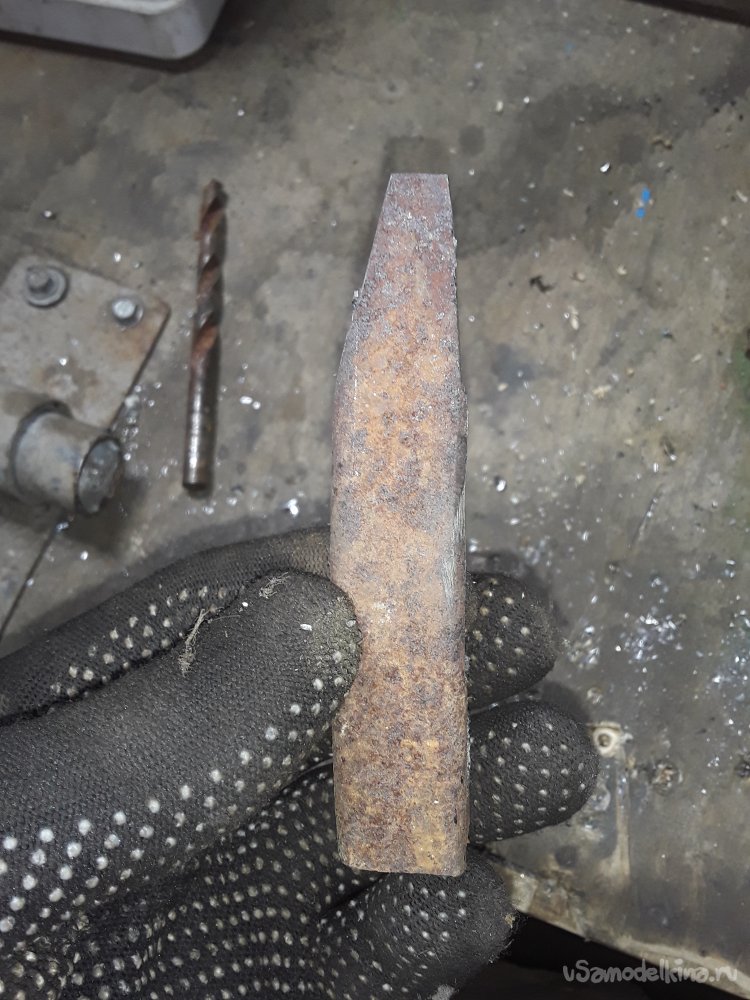

Для хомутателя лучше всего подходит профиль от 2‐х мм у меня кусок 1.5 мм, но в целом с бортиком вполне получилось прочно. Далее для удобства и упора в замок хомута делаю заострение рабочий части для этого зажимаю в тиски и делаю распил оставляя рабочий упор в 6мм. С одного края, где оставил бортик отрезаю больше чем с другого края чтобы сместить центр упора вдруг предется ставить хомут где-то вплотную для этого просто переставлю ручку на нужную сторону и вплотную к чему то ничего не помешает установить хомут.

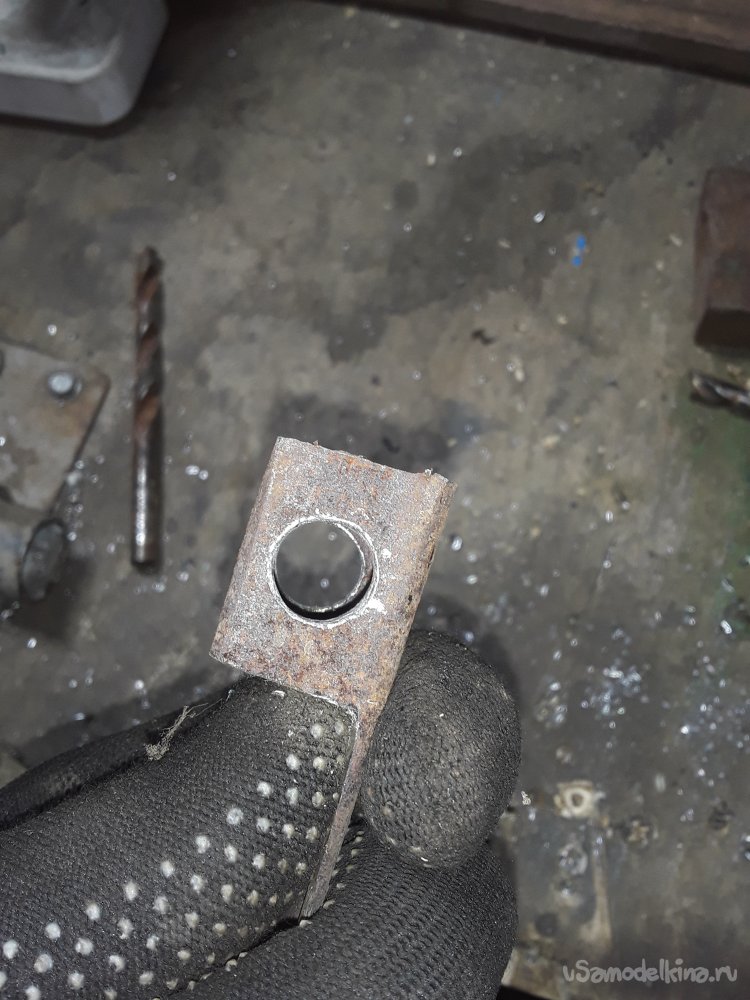

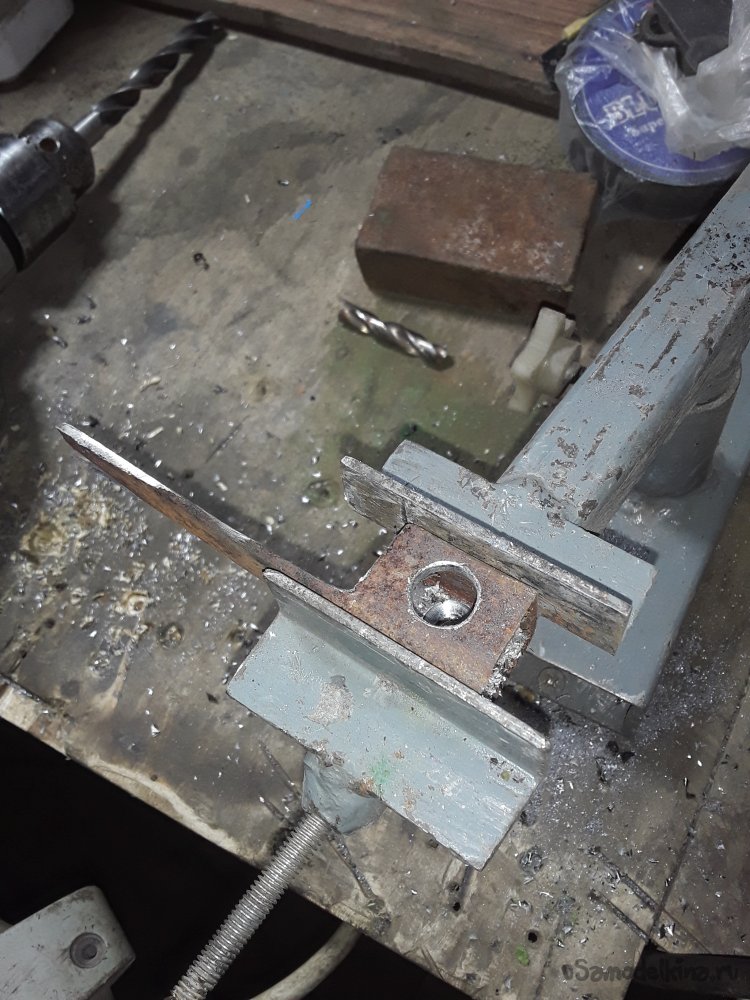

Далее для работы механизма зажимаю в тески и просверливаю отверстие на 7мм. Для таких мест где будет что-то тереться, а металл тонкий я тупой разверткой досверливаю отверстие до 8мм так при сверлении метал нагреваться и не сверлится, а растягивается и площадь прикосновения становится больше. А это значит что после многих циклов работы металл в месте трения не протрется и не появится паразитный люфт, а это неудобства при работе.

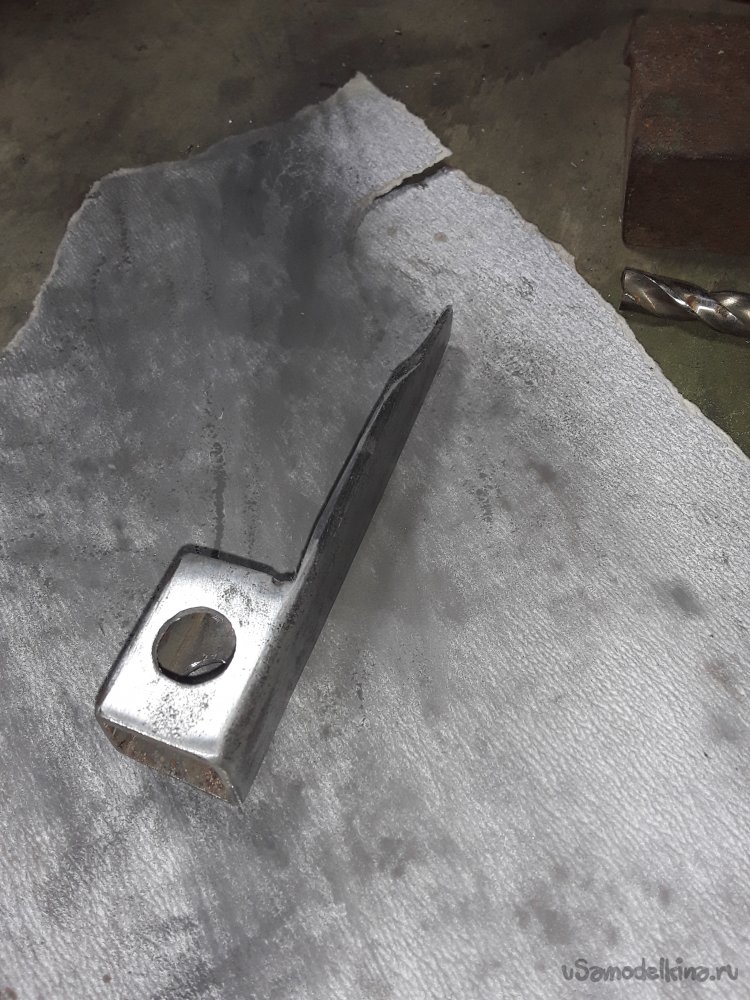

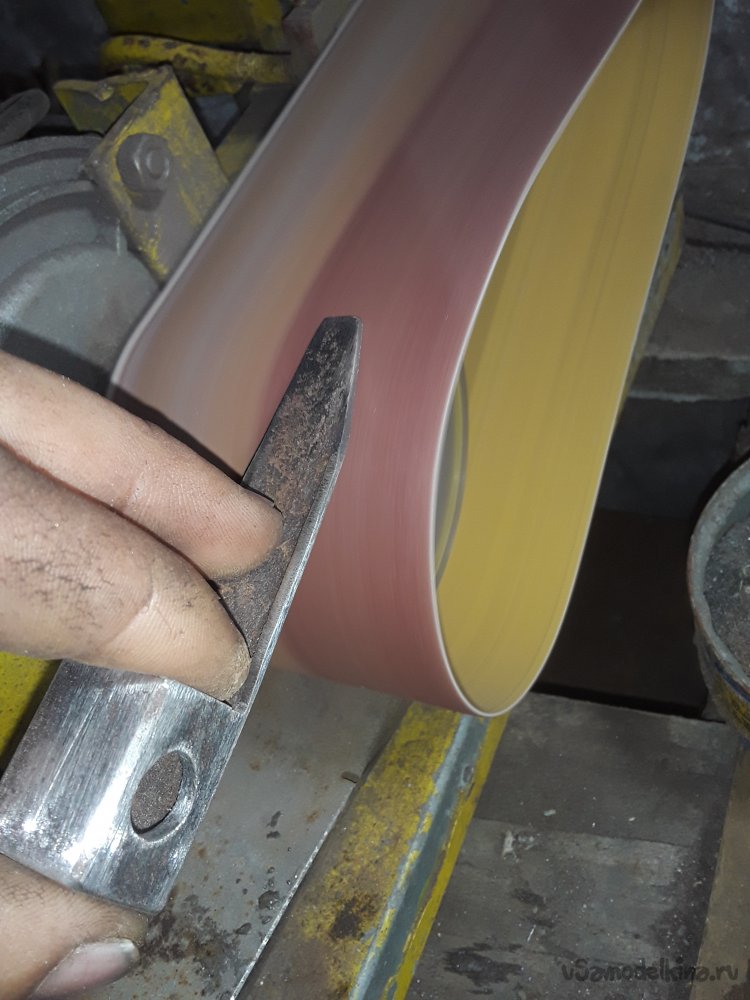

Вот и все основная часть работ сделана теперь на ленточном станке отшлифовал все острые грани закруглил все углы и убрал ржавчину. Для окончательного вида на разной наждачной бумаге отполировал весь, метал до блеска чтобы инструмент был красивым нам же с ним работать. Хотел покрыть краской, но пока нет времени после сборки сразу инструмент пошел в работу.

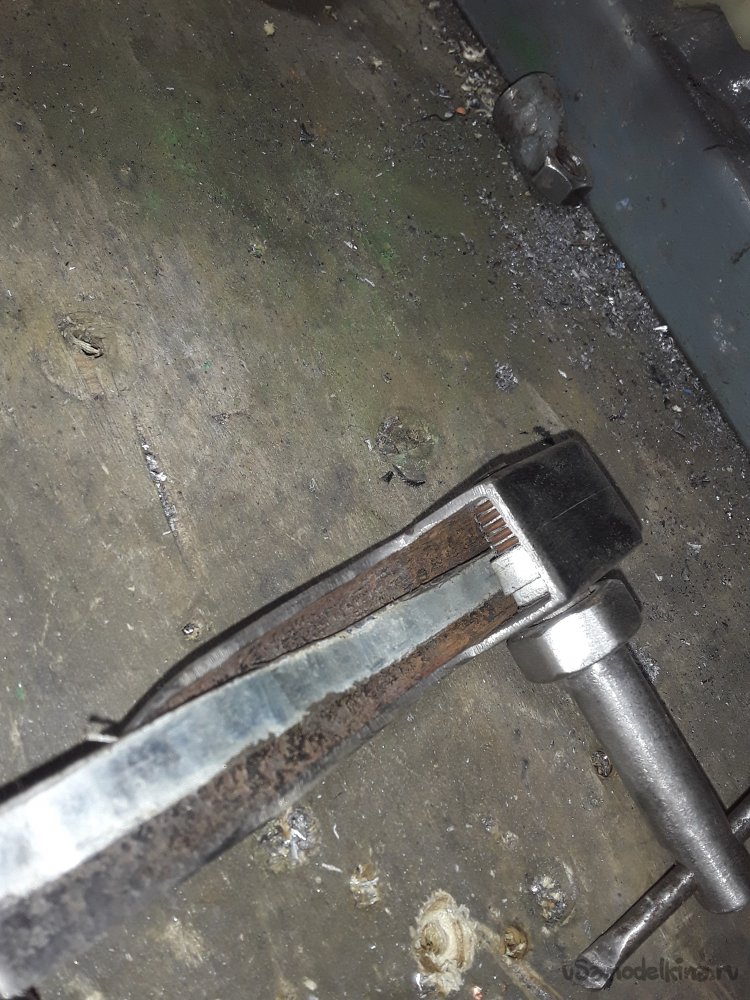

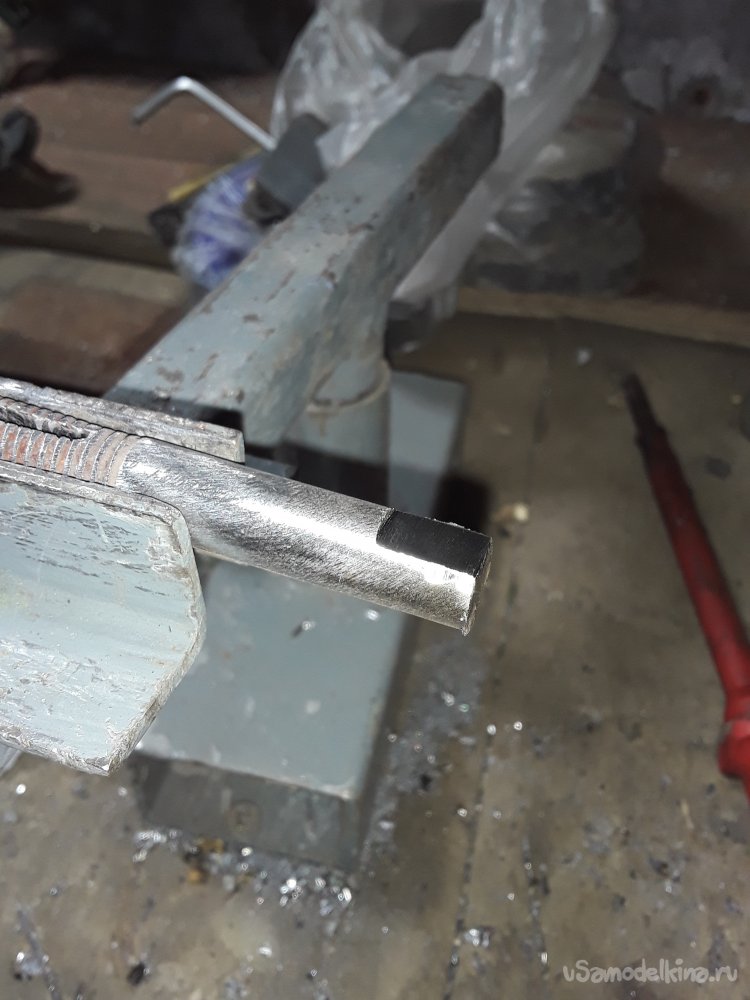

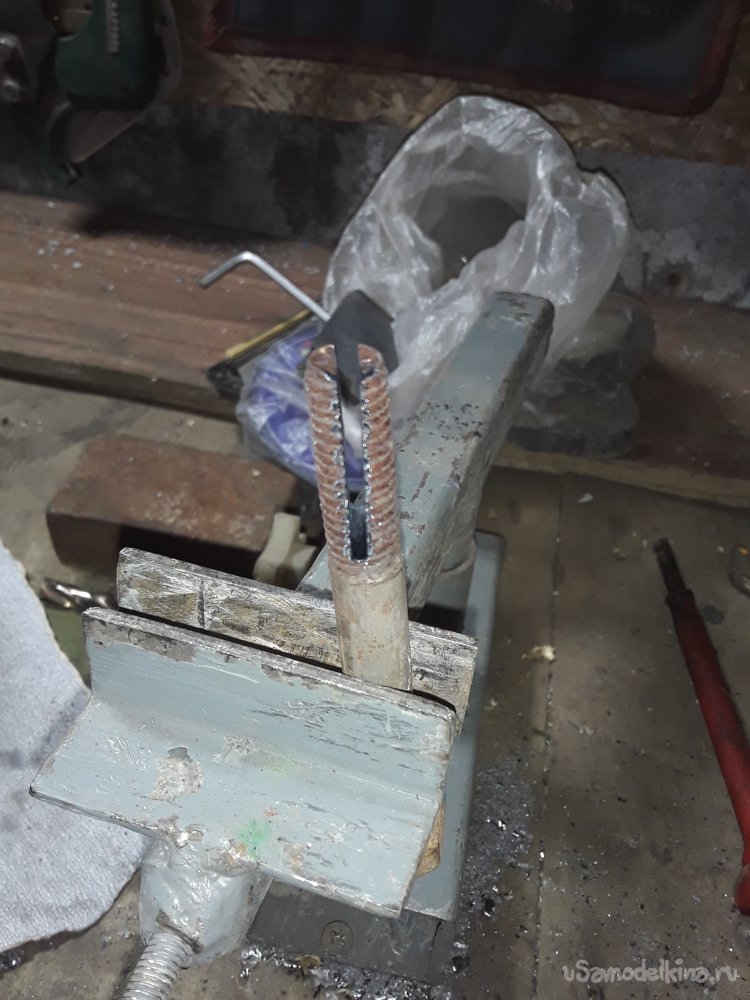

Далее приступил к изготовлению самого важного в работе инструмента. Для того чтобы ничего не согнулась и тем более не сломалось я взял заколённый болт на 8мм он крепкий, но ломкий, но думаю пойдет особой нагрузки там не будет. Как не стал заморачиваться просто, зажал в тиски и сделал распил отрезным диском на 2мм толщенной. Резьбу не стал срезать так как она мне понадобится для ограничителя. Далее отрезаю нужную длину и на ленте зачищаю до блеска. Далее зажимаю в тески и с обеих сторон болгаркой немного убираю около 1мм закругление для удобства дальнейшего сверления да и так красивее.

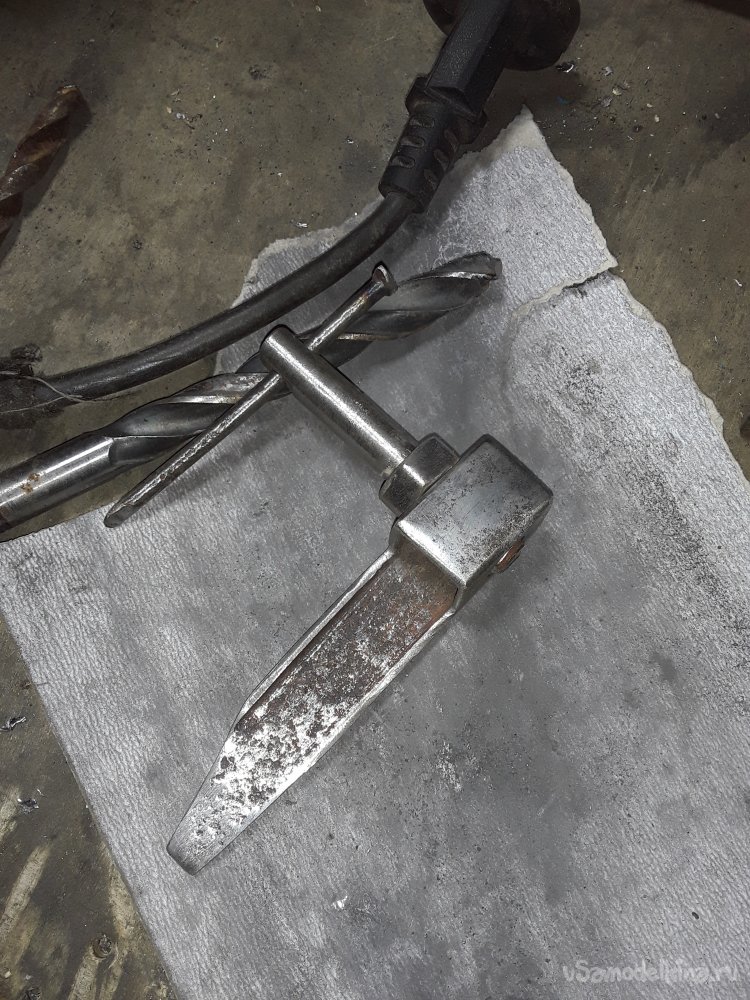

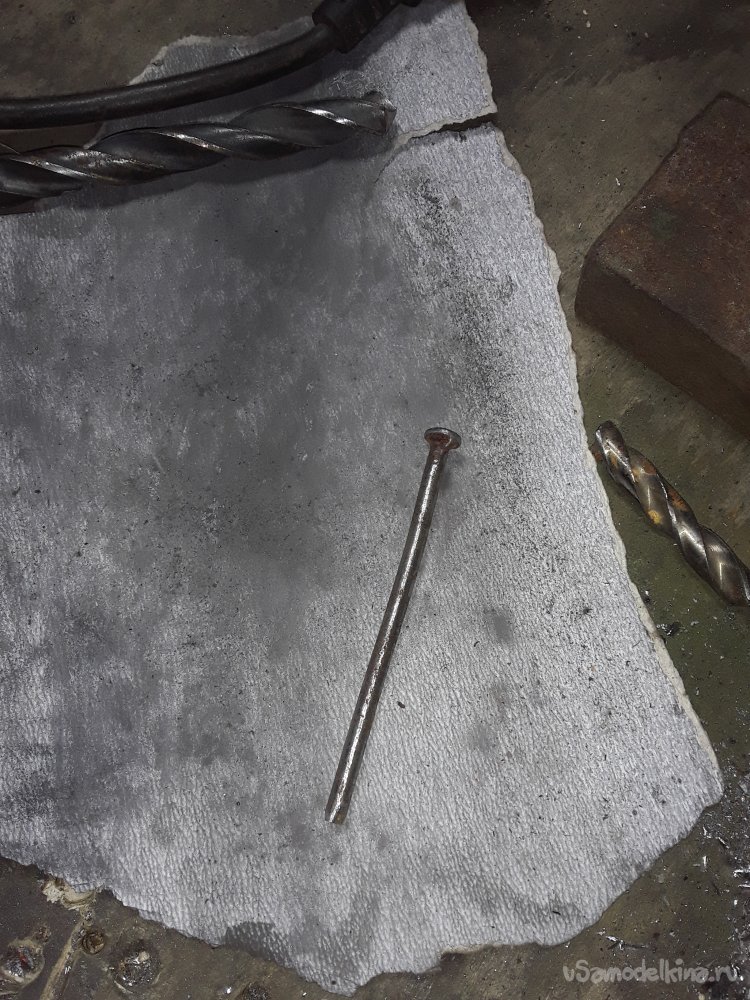

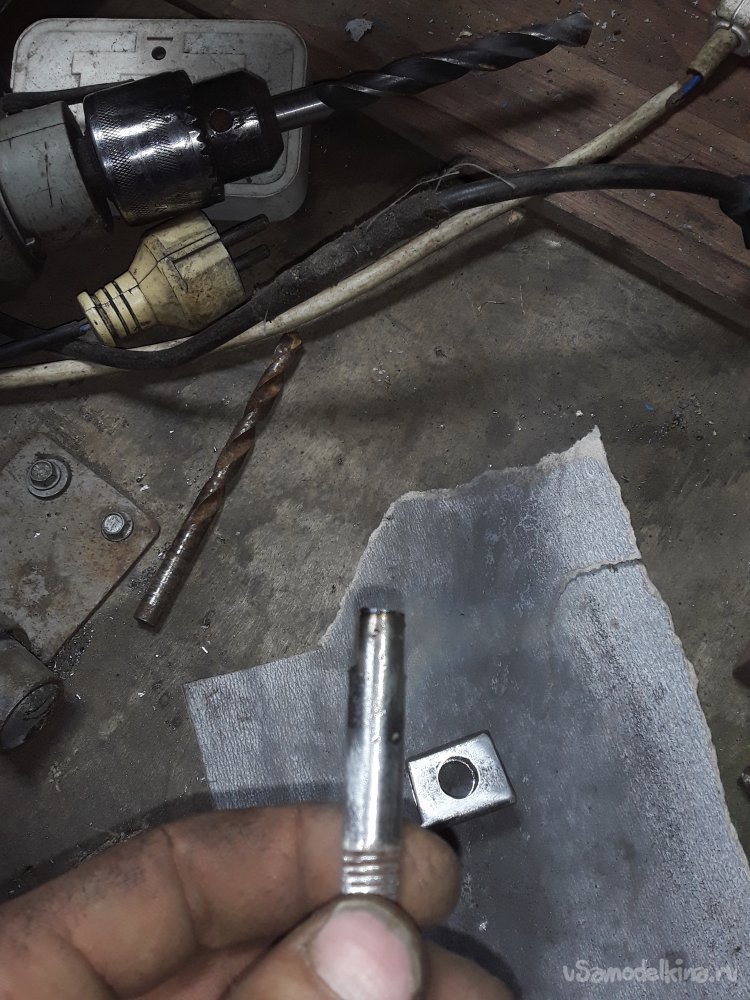

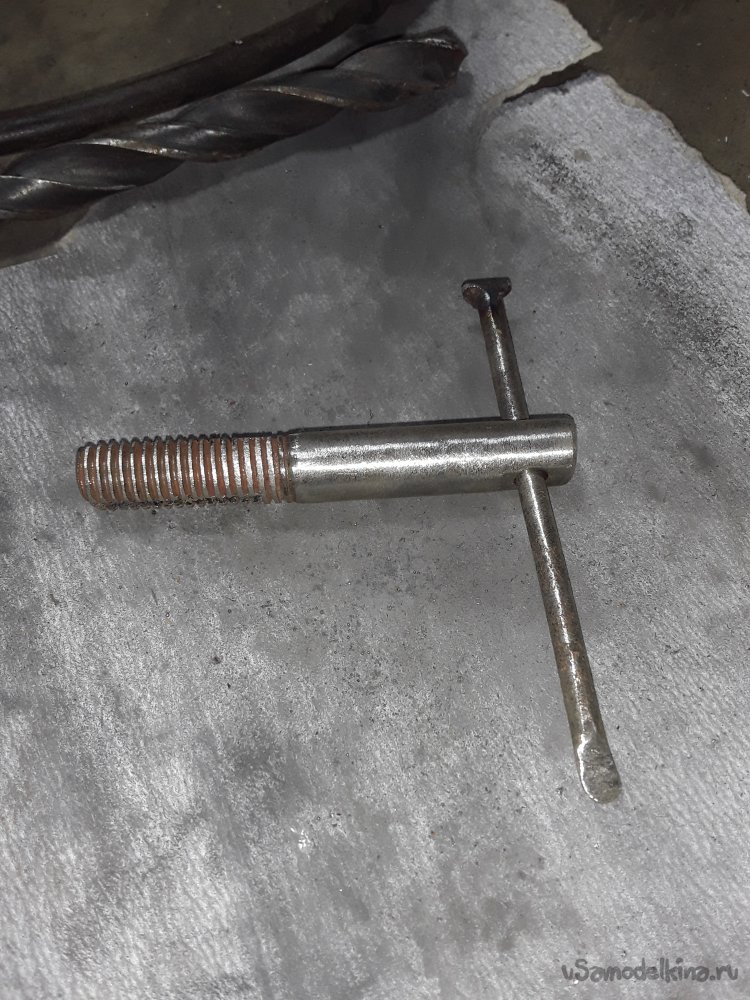

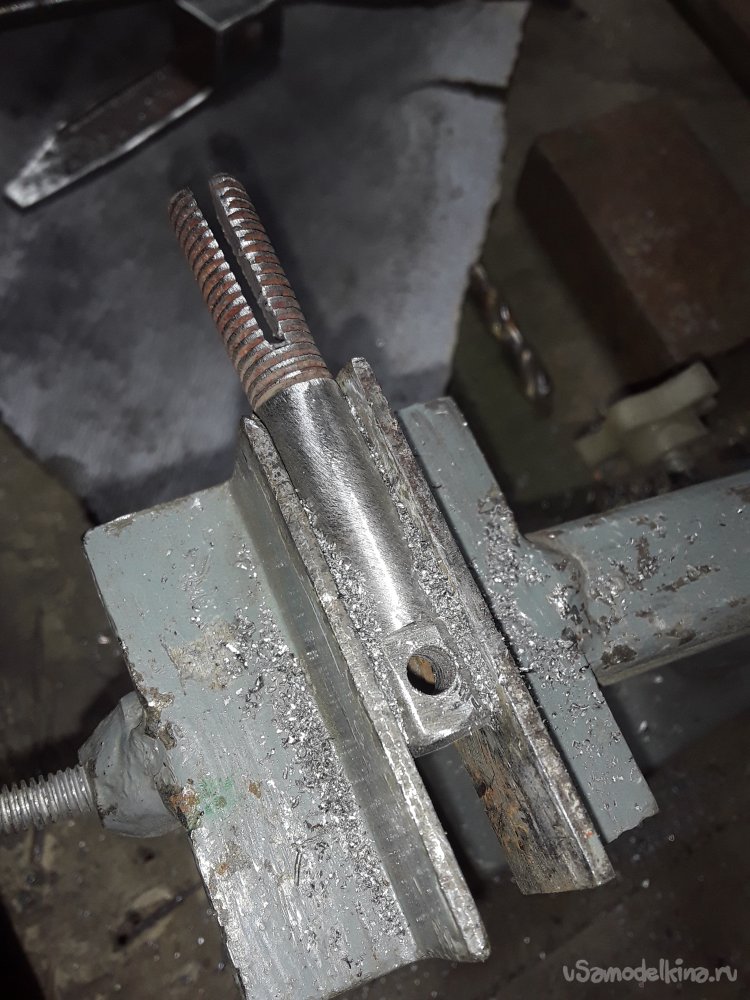

Вот и все почти готово осталось сделать ручку для этого зажимаю в тески болт и просверливаю сверлом на 3мм насквозь. Для ручки взял подходящий гвоздь, отрезал примерно по длине вставил на место и немного расплющил конец чтобы не выскакивал. В дальнейшем после испытания этот гвоздь согнулся и вместо него я поставил спицу от мотоцикла она как раз подошла по диаметру и очень прочная так ее и оставил ничего теперь не гнется. Вот и все теперь немного отшлифую все наждачной на болте немного убрал острую резьбу, а в месте распила закруглил острые края чтобы ленту хомута не резало и не царапало. Далее прохожу все еще раз наждачной бумагой и все инструмент готов.

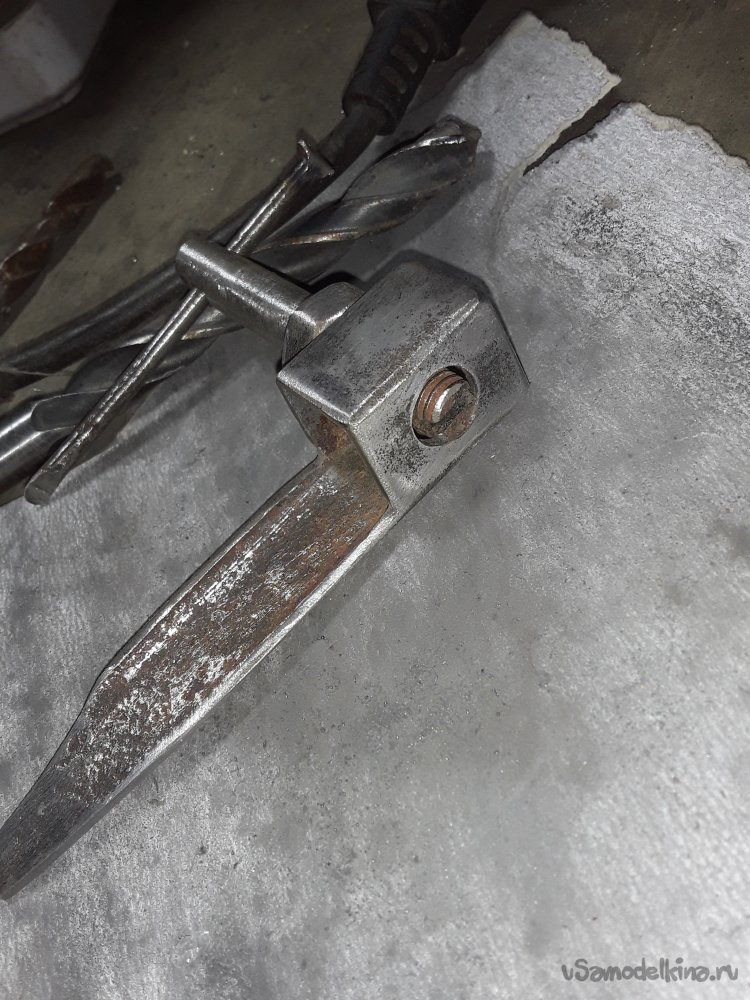

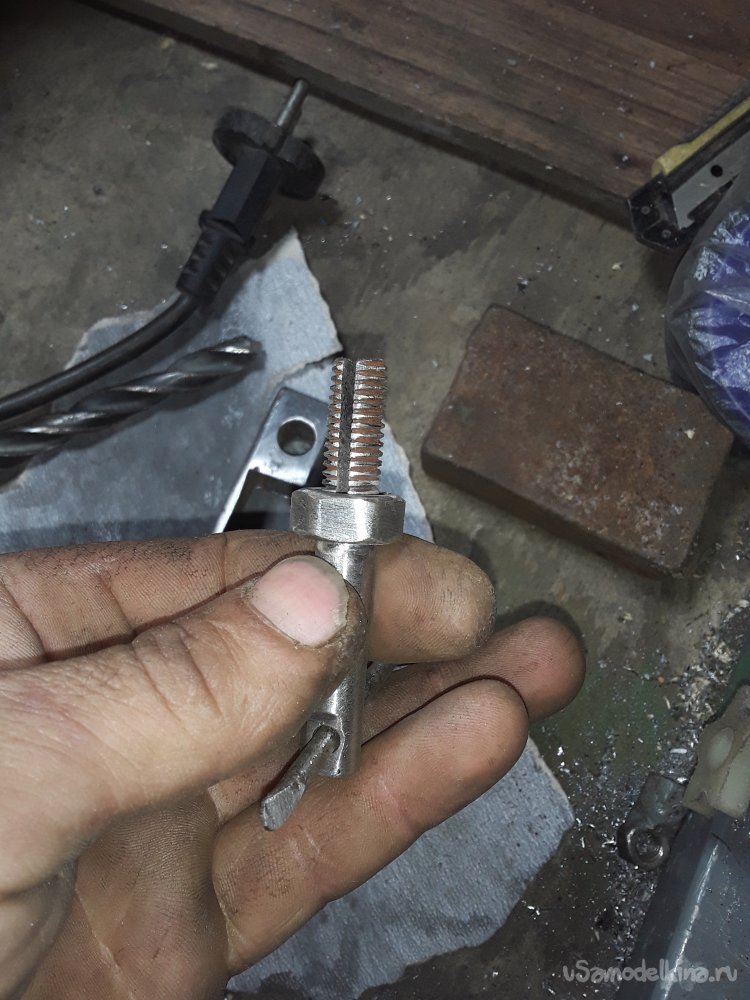

Для того чтобы болт не болтался и не выпадал на оставленную ранее резьбу накручиваю узкую гайку до ломкого упора так, чтобы при установке всего на свои места болт немного выпирал из профиля. В основном я это сделал для тяжело доступного места, где хомут нужно установить в месте, где пыльник одевается и упирается в металл и тут тяжело добраться, а теперь не составит труда просто ставлю в нужное место болт и устанавливаю хомут.

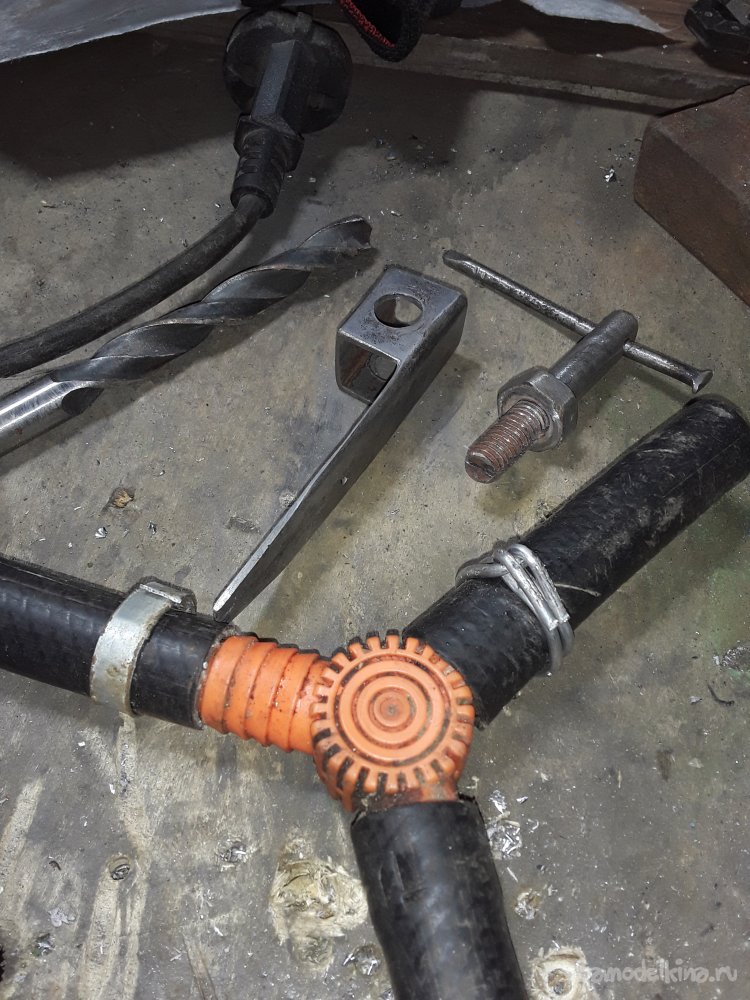

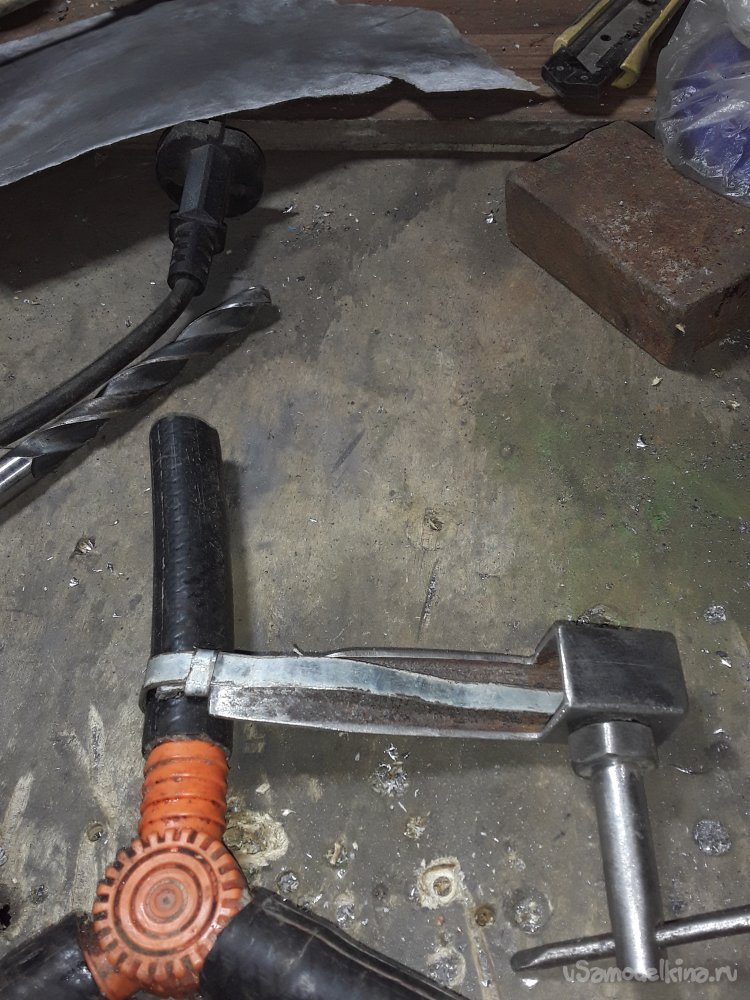

Вот и все инструмент готов приступаю к пробным испытаниям для этого сделал из 1мм металла хомут и попробовал на куске шланга произвести затяжку хомута. Для работы нужно установить упор в замок далее просунуть хомут в прорезь болта и аккуратно произвести скручивания за ручку на болте. При достижении нужного усилия просто загибаем в противоположную сторону инструмент и отрезаем хомут оставляя 1см хвост далее зажимаем стопор и все готово. Так же попробовал зажать проволокой тут немного потяжелее для этого отрезаю проволоку нужной длинны сгибаю пополам потом, оборачиваю вокруг детали продевая через петлю и так же зажимаю в болт и закручиваю до нужного усилия и так же отрезаю остатки и все готово даже с пластиковыми стяжками тоже вполне отлично работают так что инструмент нужный получился как и в авто, так и для хозяйства, а самое главное сделанное своими руками.
Ну вот и все после испытаний я пошел уже в работу и в целом все отлично, но все таки от профиля пришлось отрезать 2см так как не все хомуты были длинные и устройство просто недотягивалось. Просто отрезал кусок и так же все заострил и закруглил после этого все заработало как надо без всяких проблем. На все изготовление у меня ушло пол часа без всяких проблем и инструмента отпилил, просверлил, зачистил и можно работать. Многие всегда пишут тут, мол, лучше купи заводское чем такое собирать, а мне пофиг большая часть моих станков и приспособлений сделанные своими руками без каких либо затрат и особых навыков. Так что в моем арсенале на одно приспособление стало больше. Ну а всем кто дочитал мою статью до этого момента желаю мира и добра в ваш дом и пусть у вас все будет хорошо. Я благодарен всем кто меня тролит и хвалит вы делаете меня лучше кому интересно заходите ко мне на ютуб канал"В кузнице у Петровича" тут есть много полезного видео так что заходите если что рад буду всем спасибо и до новых самоделок друзья.
