Добрый день, друзья Самоделкины! Образовалась маленькая проблемка (если честно, то ещё два года назад образовалась) — не работают компьютерные колонки. Ну, как не работают: одна хрипит, будто её душат, а вторая молчит, как “рыба об лёд”. Свои основные колонки (очень хорошие, там даже “surround” и турбо-бас есть!) я увёз пару лет назад на дачу, где подключил к TV-приставке — теперь смотрю на даче телек с комфортом. А вот дома телевизоры плоские и со стереозвуком. Да вот незадача: понакачал новых фильмов с Интернета, а какие оставлять в коллекции — не пойму, посмотреть сначала надо. А на ноутбуке, сами знаете, какая акустика. Полазил, поискал простенькие колонки в Интернете. Стоимость начинается от 750-800 руб., причём с питанием от USB. А у меня фактически все порты заняты на ноутбуке. С питанием от сети цена переваливает за 1500 руб. Жаба душит — это же сколько хорошего пойла можно купить!
И вспомнил я о давно заброшенных колонках. Простенькие компьютерные колонки Genius.

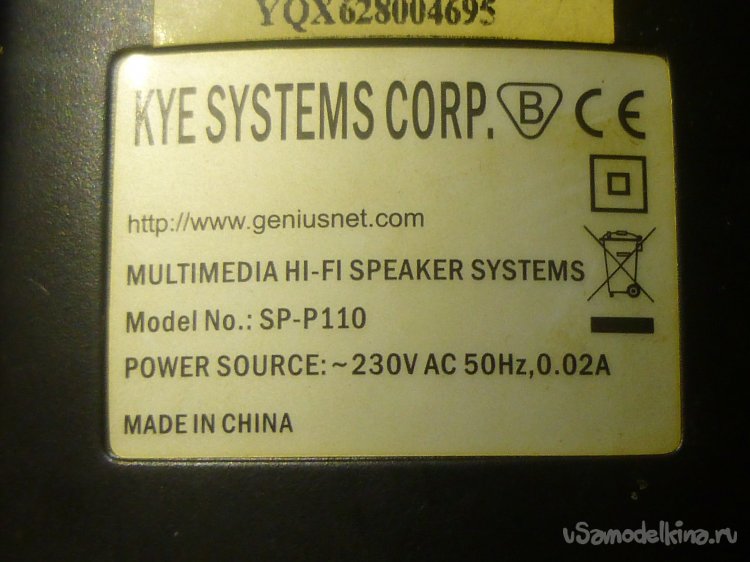

Модель самая распространённая по тем временам, когда они покупались (а это было так давно!) — SP-P110.

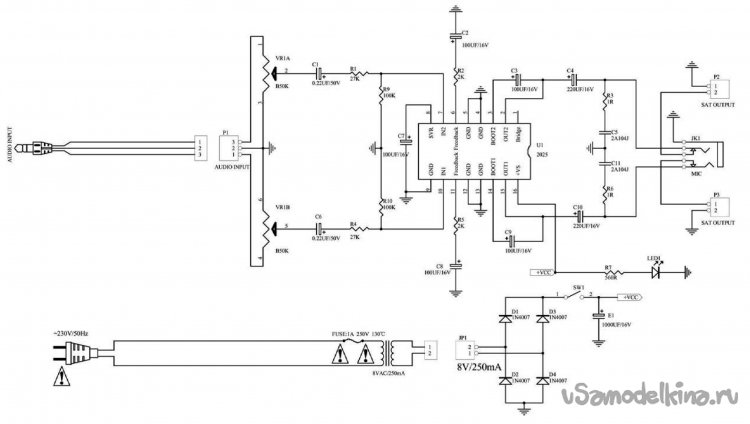

Начал с поиска схемы усилителя этих колонок в Интернете. Нашёл.
Что меня удивило в схеме — трансформатор постоянно находится под напряжением, если шнур питания воткнут в розетку — о, как братья-китайцы умеют делать!
Там же в фото паспорта, кстати, и принцип разборки.
Всё легко — отвернул 4 винтика сзади, и колонка “развалилась” на две части.

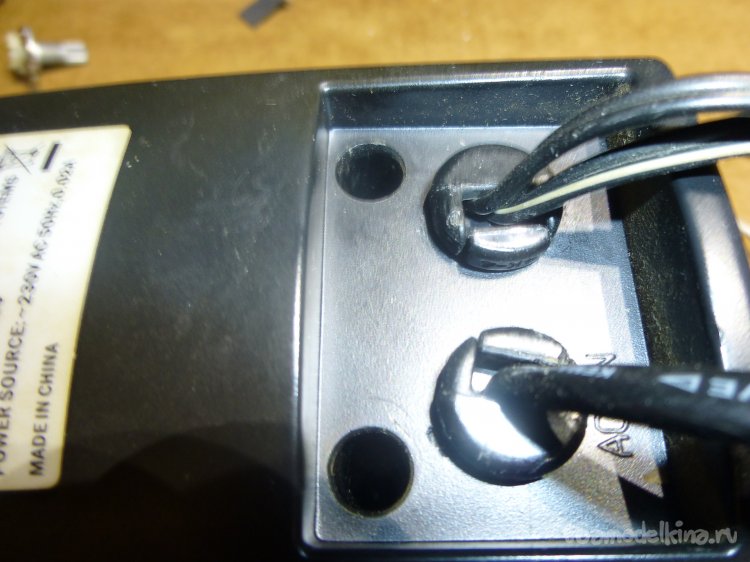

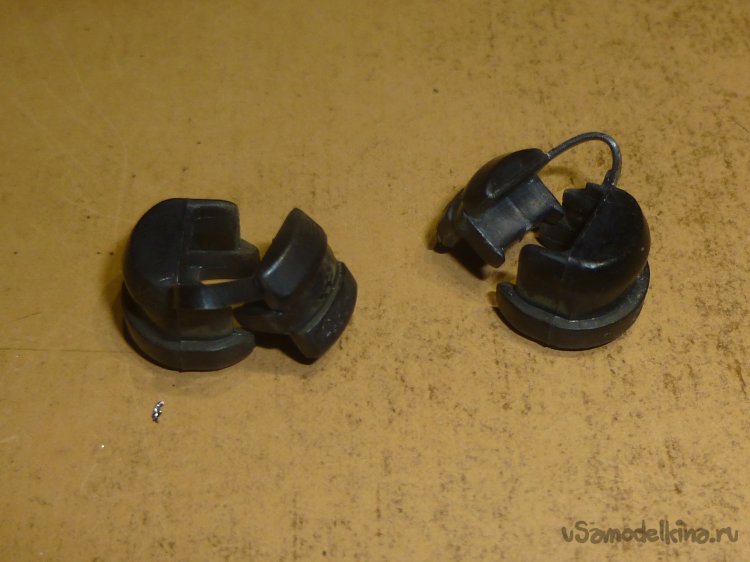

Сзади стояли заглушки на вводе проводов (не встречал таких). Оказалось всё просто — вытащил, размыкнул и освободил провода.

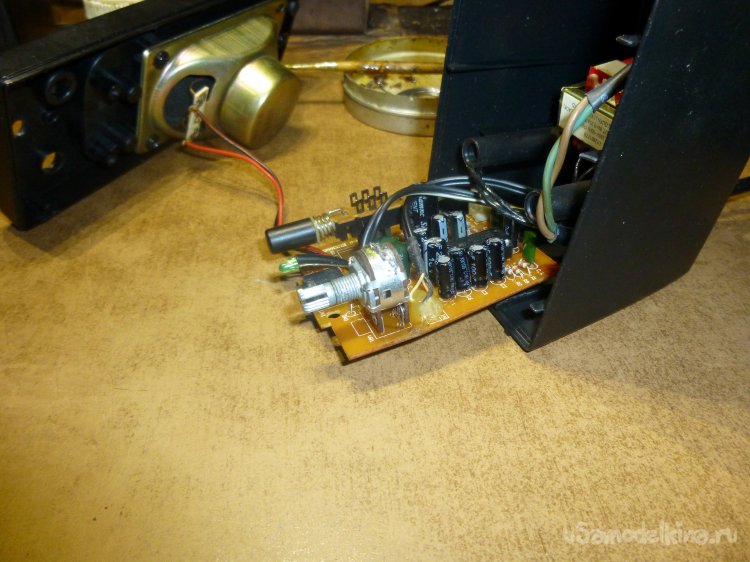

Что у нас там есть. Усилитель построен на микросхеме TEA2025B. Схемка простая донельзя — всего несколько деталюшек, которые служат обвесом микросхемы, в основном, конденсаторы. Осциллографа и генератора, естественно, в наличии у меня нет. Попробовал “профонить” 7-ю и 10-ю ноги микросхемы соответственно (тыкал щупом на ножки, закоротив щуп пальцем). Одна колонка “рычит”, вторая молчит. Кстати, молчит та, в которой расположена плата со схемой и трансформатор. Не от того ли, что схема перегревается от трансформатора, на первичную обмотку которого постоянно приходит напряжение? Значит дело в микросхеме. Микросхемы такие точно были в загашнике (когда-то покупал на AliExpress для чего-то).

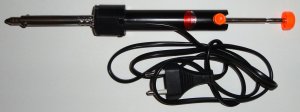

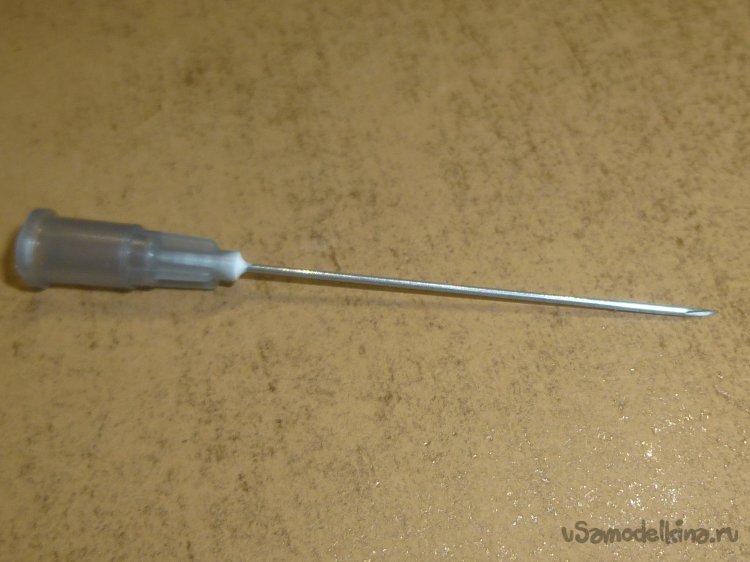

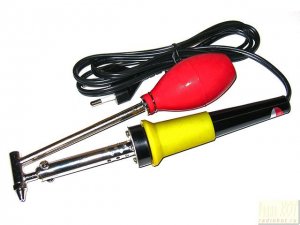

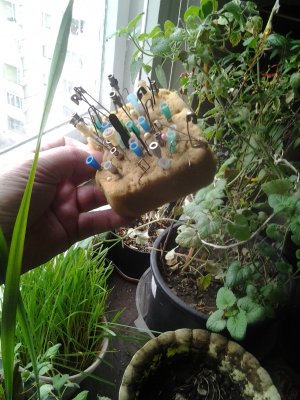

Решил впаять колодку для микросхемы (мало ли чего дальше будет). Оловоотсоса тоже не было — воспользовался иглой от шприца. Помню, когда начинал работать с микросхемами (в основном логика), только так вот и выпаивали (про оловоотсосы и не слышали). Предварительно убрал излишки олова оплёткой.
Освободил ножки микросхемы, вместо неё впаял колодку.

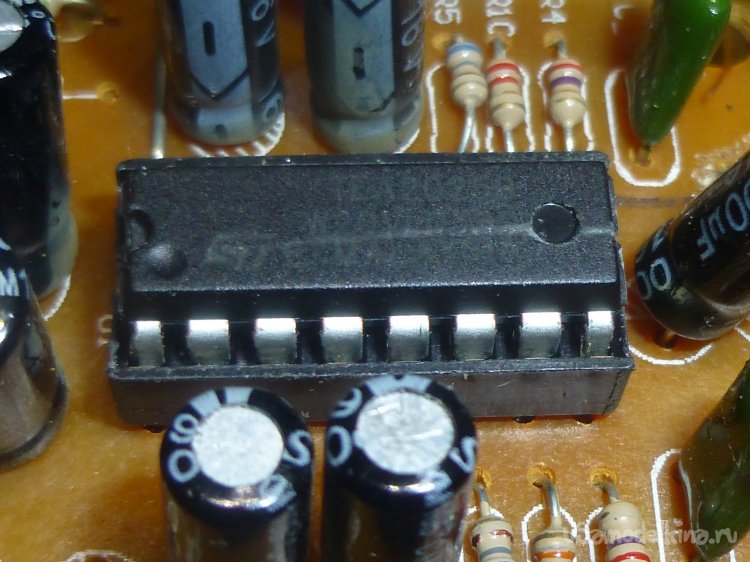

Вставил микросхему.
Появился фон в обеих колонках, когда прикасался к 7-й и 10-й ножкам.

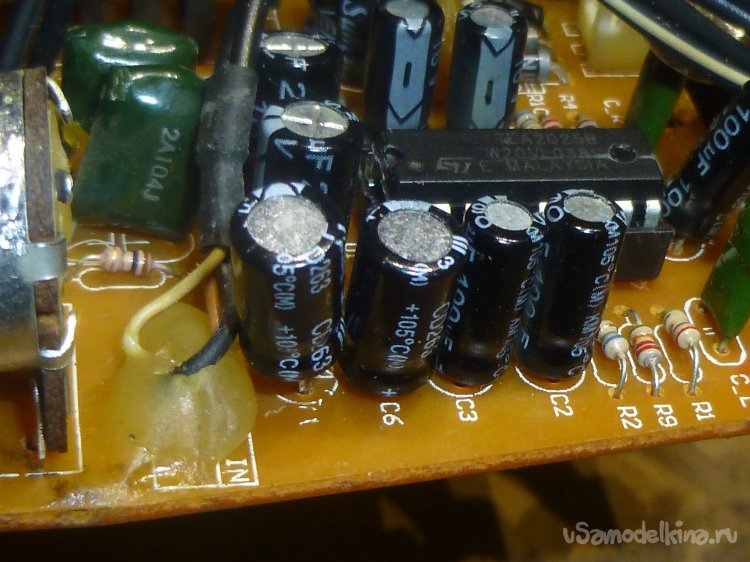

Не понравилось состояние проходных конденсаторов C1, C6. Таких на 16 В у меня не было, впаял 100 мкФ х 35 В (чуть-чуть великоваты по размеру, но влезли).

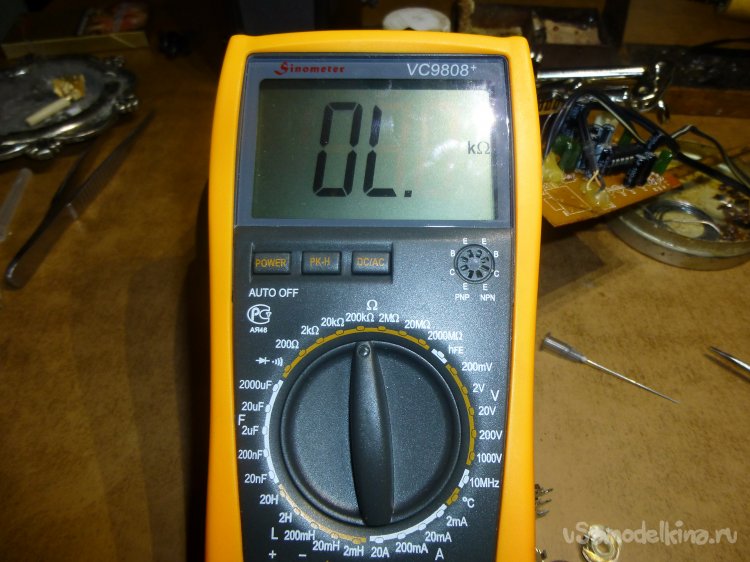

Обрадовался, подключил колонки к мобильнику и… облом — опять не проходит сигнал по одному каналу. Второй канал работает чисто. Стал прозванивать мультиметром, начиная от входного штекера. Наконец определил — неисправен потенциометр на входе (вот бы никогда не подумал на него!).
Да, выпаять этот потенциометр был ещё тот квест! И выпаять с претензией на починку (то есть, не повредив)! Иголкой тут не воспользуешься — ножки слишком толстые. Но, справился — потихоньку-полегоньку выпаял. Фу-у…

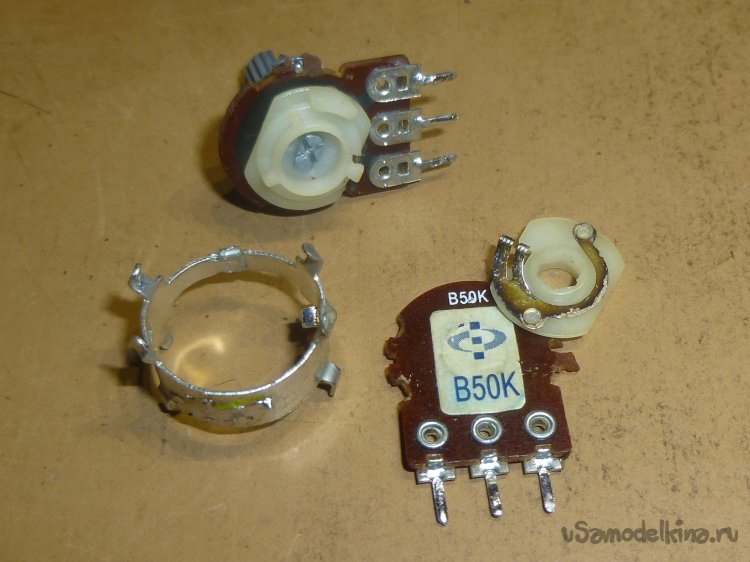

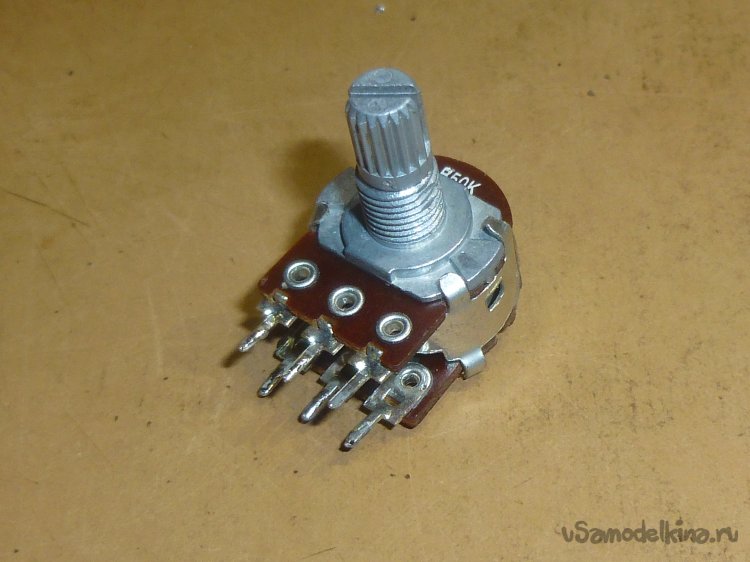

Разобрал потенциометр.
Почистил, промыл спиртом — результат ноль. Один канал по центральной ноге не звонится.
Что я только не делал: и пробовал постучать молоточком, и обжать место среднего контакта пассатижами и… Ничего! Может, кто подскажет, как чинить такую поломку?
Пришлось искать по магазинам. Итак, имеем, Чип и Дип.

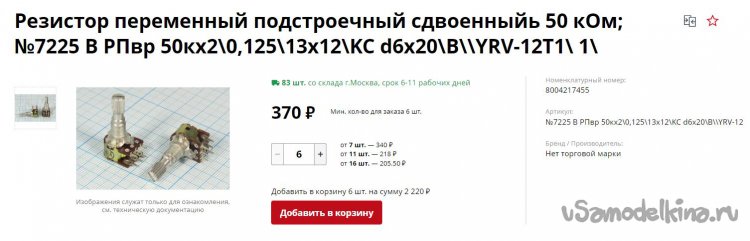

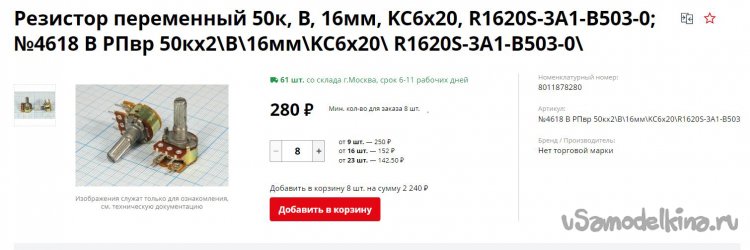

То, что надо, но безумно дорого! И зачем, скажите мне, восемь таких потенциометров!? Солить? За 280 руб. одну штуку я бы разорился и купил. Но восемь за 2240 руб.!? Или 2-й вариант: 370 руб. х 6 = 2220 руб.
Хрен редьки не слаще. Да ещё и ждать 6-11 рабочих дней. Позвонил в отдел сбыта по рознице конкретного магазина Чип и Дип, что недалеко от меня. Там долго выясняли цену и резюмировали: можно заказать один (эти только под заказ) по предоплате аж в 580 руб. Откуда они такие цены берут!? Наверняка ведь Китайские.

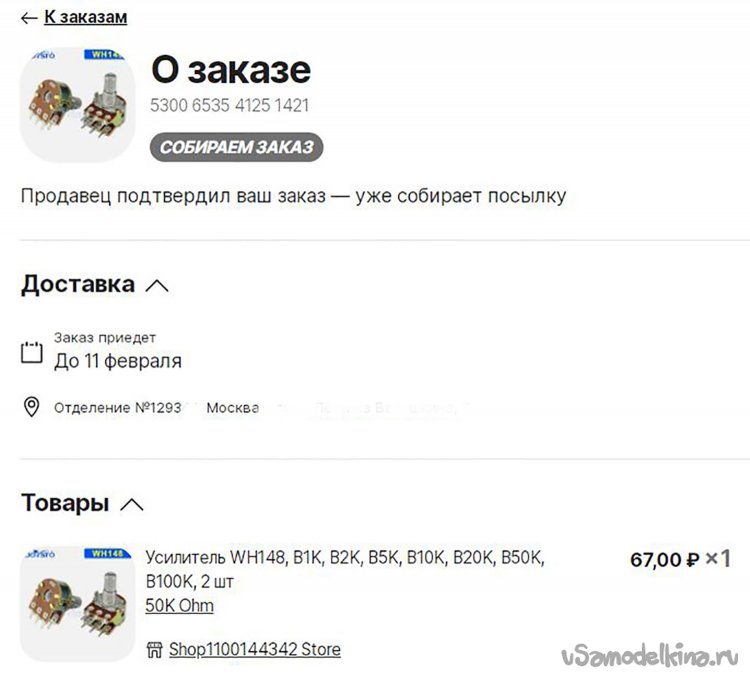

Ладно, обратимся к любимому AliExpress. Нашёл. Стоимость 67 руб. за 2 штуки. Доставка бесплатная. Что они имеют в виду под “2-мя штуками”, не совсем понятно. Может один, но сдвоенный? Всё равно, за такую цену пойдёт!
Доставка до 11 февраля, я думаю, что до конца января пришлют, мне не к спеху, подожду.

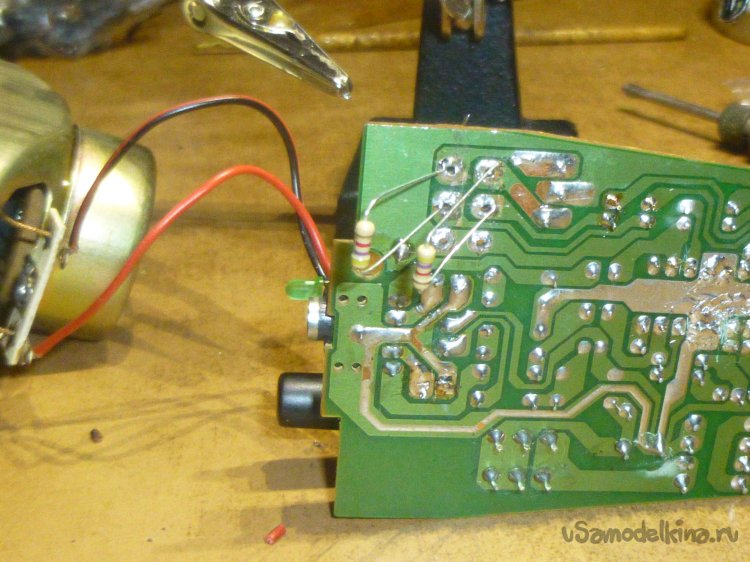

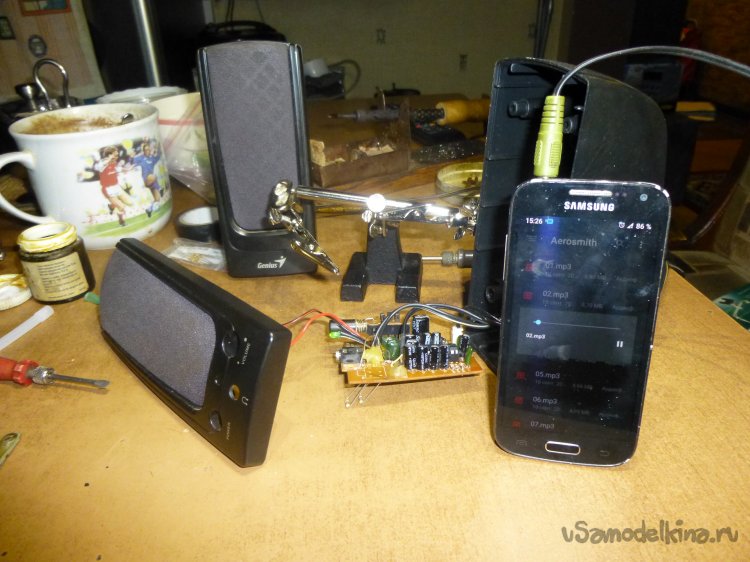

Пока впаял два постоянных резистора по 4,7 кОм (что нашёл у себя), чтобы проверить работоспособность колонок.
Подключил колонки к мобильнику.
Всё работает! Пока взял паузу до прихода деталей из Китая (посмотрел на сайте Почты, ожидается до конца января).
Ура! Наконец-то, пришёл заказ 26 января, но попал я на почту лишь 30-го. Шёл всего две недели.

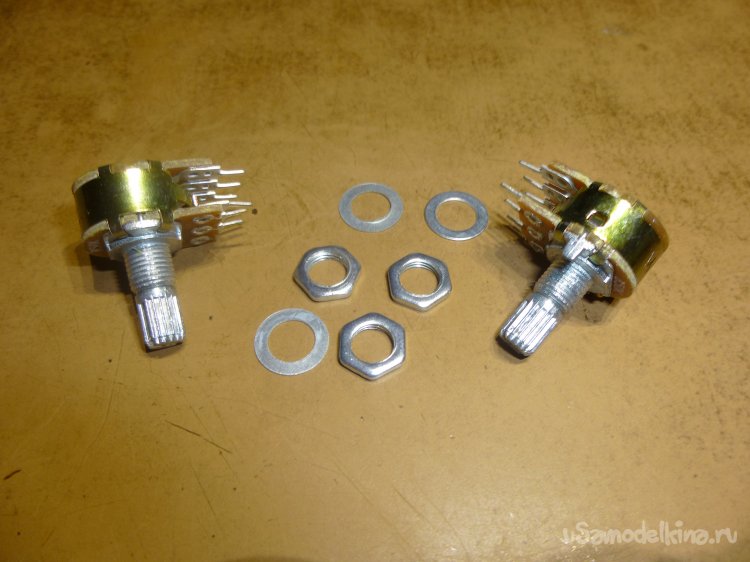

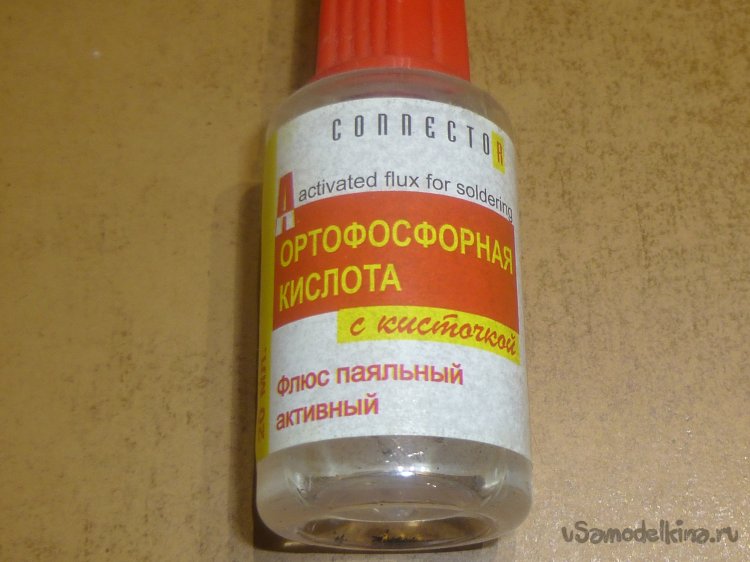

Пришло то, что нужно. Братья-китайцы не обманули — прислали два спаренных потенциометра по 50 кОм. Да ещё в довесок три комплекта креплений. Сразу впаял один на плату. Осталось припаять корпус потенциометра к земле (не знаю, насколько это нужно, но в прежней конструкции именно это было сделано — типа экрана). Кислоты паяльной нет (что-то совсем я обнищал…, всё на даче). Но есть ортофосфорная кислота, с ней паять можно даже нержавейку.

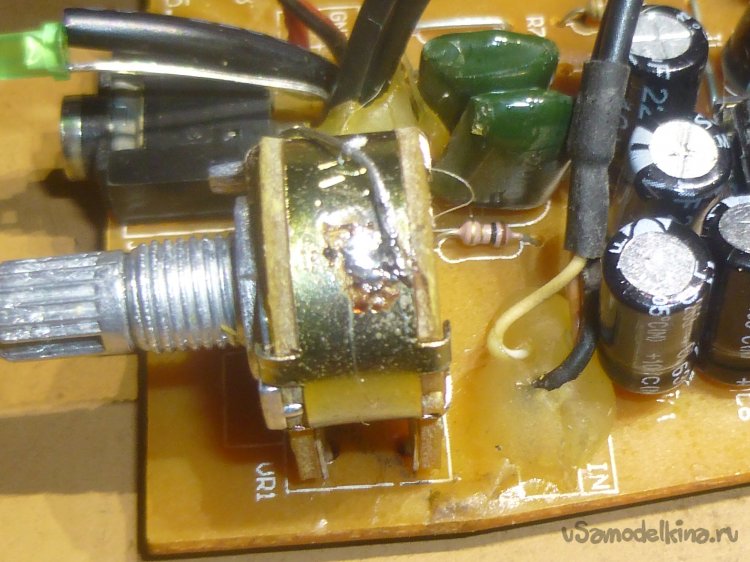

Заземлил корпус потенциометра.

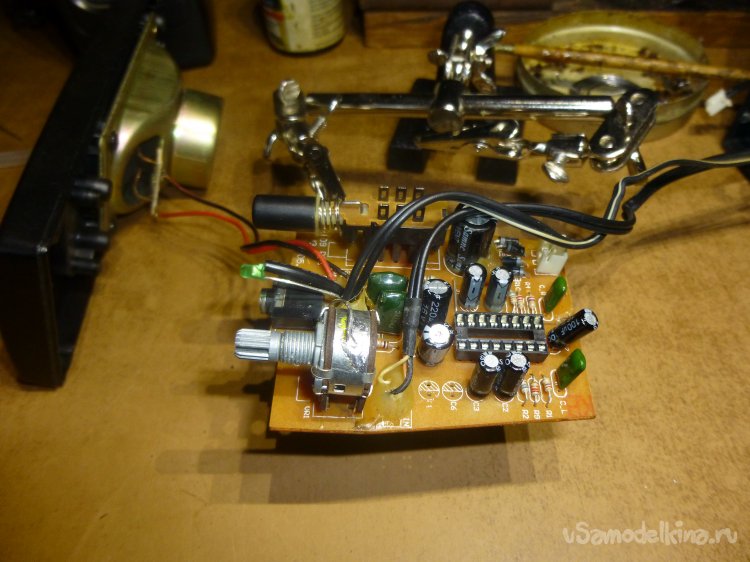

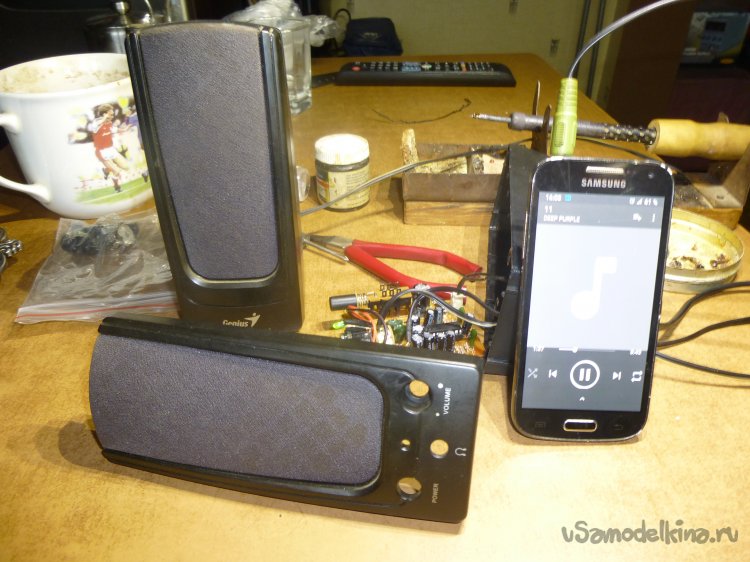

Проверка перед сборкой — полёт нормальный!
Собрал колонку, поставил на место заглушки для проводов.
Последняя проверка перед установкой — всё в норме, потенциометр регулирует, звук чистый.

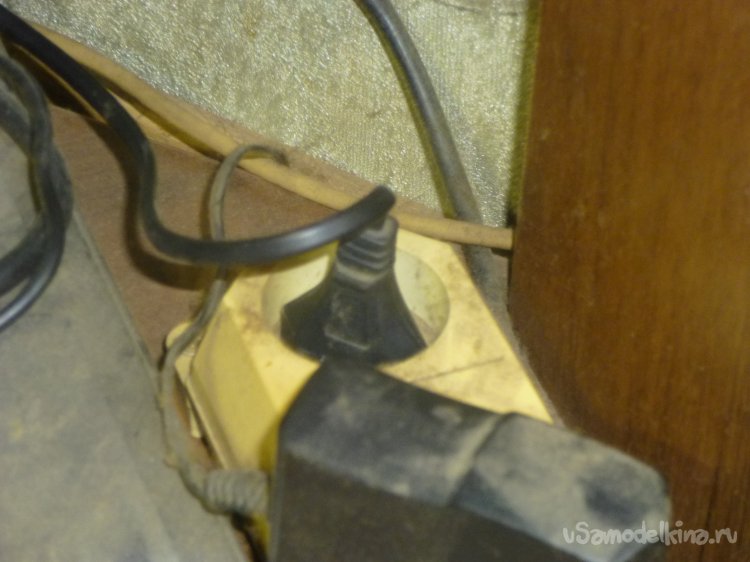

Помятуя, что кнопка включения колонок разрывает цепь после вторичной обмотки трансформатора, включил колонки в “Пилот”. Он отключает все устройства ноутбука (раньше колонки были просто включены в розетку).
Думал, что можно сделать, чтобы отключать колонки от сети выключателем (можно поставить дополнительный тумблер на колонку, благо место позволяет — овчинка выделки не стоит). Решил не заморачиваться, а оставить всё, как есть.

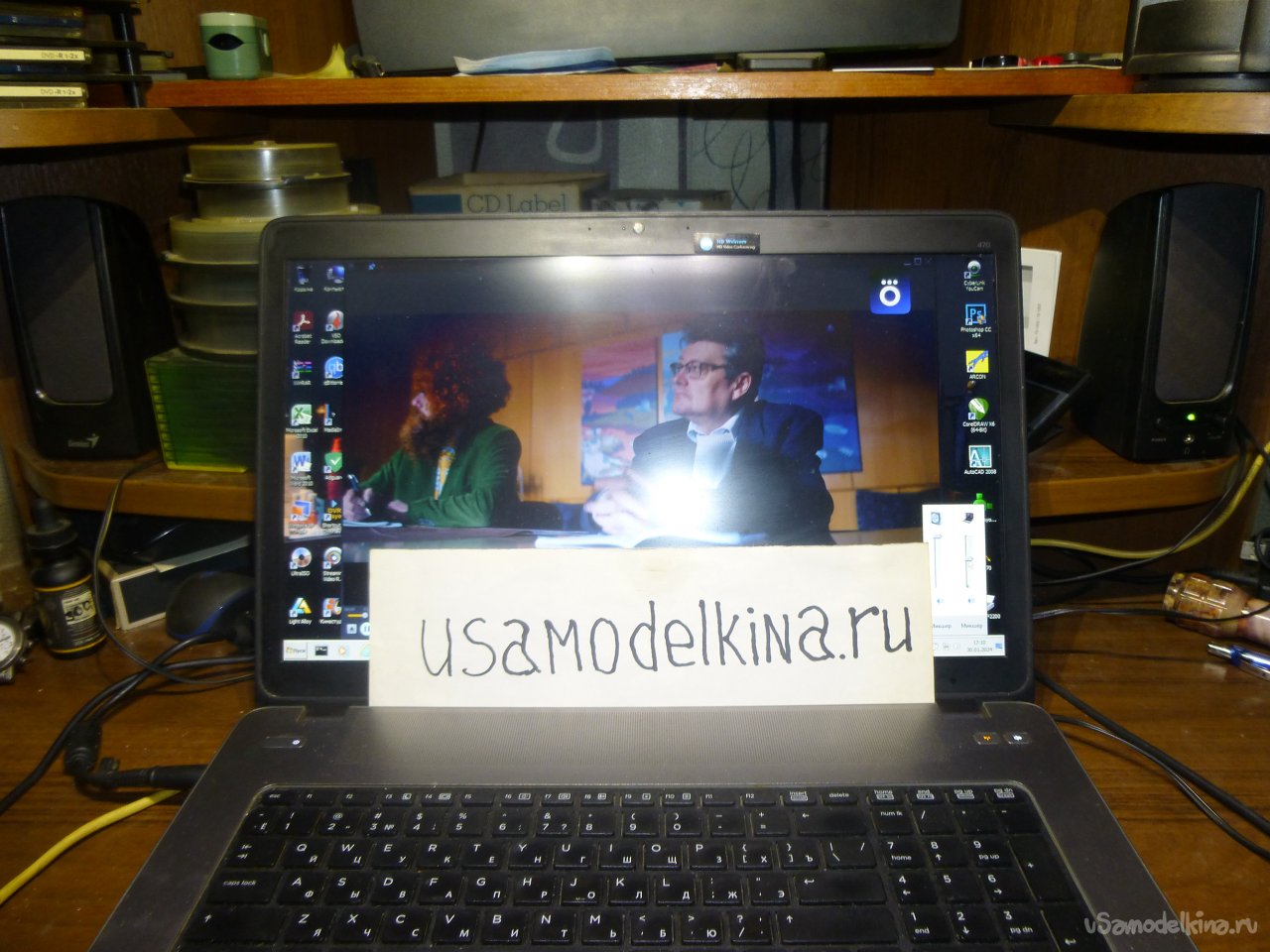

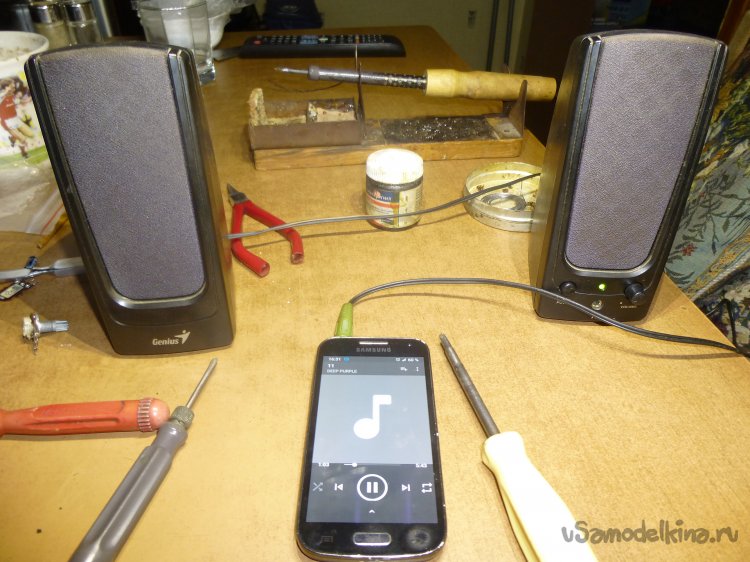

Ву-а-ля! Всё готово, можно спокойно смотреть фильмы и слушать музыку!
