Пообещал другу усилитель в автомобиль, цифровой усилитель класса D давно у меня лежал без дела.
А тут к майским праздникам у него выезд на парад, на природу, да и вообще, этот усилитель гораздо лучше играет чем у него в машине магнитола. Я как-то заказывал на али эти усилители, но так и не построил на них ничего, а тут вот прямо в тему ))
От 12 вольт он не особо играет, поэтому подключил через преобразователь напряжения, 24 вольта уже достаточная громкость.
Цифровой ведь усилитель, он с почти сто процентным КПД, и размах напряжения на выходе равен напряжению питания. Ну за вычетом падения на транзисторах по 0,6 вольт.
Коробочку не мудрствуя использовал от компьютерного привода СД-дисков.
Перед монтажом в железный корпус проверьте гальваническую развязку радиаторов от элементов схем. У меня радиаторы были соединены через ключевые транзисторы, они ведь эти транзисторы прикручены к радиаторам, и никаких изолирующих элементов не было. Поэтому теплоотвод пришлось сделать через слюдяные прокладки.
Радиатор усилителя вообще едва держался на теплопроводящем клее, через пару часов заметил, что радиатор холоднее печатной платы, на которой распаяна микросхема. Поэтому радиатор покачал, и он отвалился. На микросхеме усилителя есть контактная площадка металлическая, на ней тоже был потенциал напряжения, радиатор установил через теплопроводящую изолирующую прокладку с теплопроводящей пастой. Отверстия в плате просверлил так чтобы не повредить токопроводящие дорожки и прикрутил радиатор винтами. После этого даже при длительной работе на максимальной мощности температура не поднималась выше сорока градусов.
Источник сигнала в виде магнитолы, которую он принёс, меня не устроил вообще. Качество ЦАП там никакое, да и не понимает он флешки современные, поэтому и тюнер с проигрывателем и блютузом взял с «полки». Ну есть они у меня. Тоже на али покупал несколько штук. Чего им пропадать, так хоть приятно другу сделаю ))
Да и в общем вполне нормально играет, мне так не нравится что там типа цветомузыки перемигивает что-то, а мне такое мельтешение ни к чему. Лезть в схему и отключать мигание мне не хочется, просто заклеить изолентой можно конечно, оставить только циферки треков, но думаю и так сойдёт.
В общем собрал, усилитель 2 по 50 ватт, преобразователь напряжения со стабилизацией и защитой, и источник сигнала. Машина у него «Буханка», колоночки у него от музыкального центра, но они шестиомные и звучат невыразительно, поэтому подключил самодельные колонки из эвкалиптовых чурок, я их описывал ранее, у меня по ним весь процесс изготовления подробно расписан. Вот эти колоночки вполне прилично играют. Думаю праздник удастся ))
После проверки и обкатки в течении дня у меня (я огородными делами под музыку занимался), вот после проверки разобрал и окрасил, и добавил регулятор громкости, включил между проигрывателем и усилителем. Иначе плеер включался сразу на всю громкость, и орал на всю округу )) Ну вот такая логика у них работы, приходилось с пульта или кнопочками убавлять громкость до приемлемой, а это неудобно. С регулятором можно сразу задать нужную громкость и уже тогда включать.

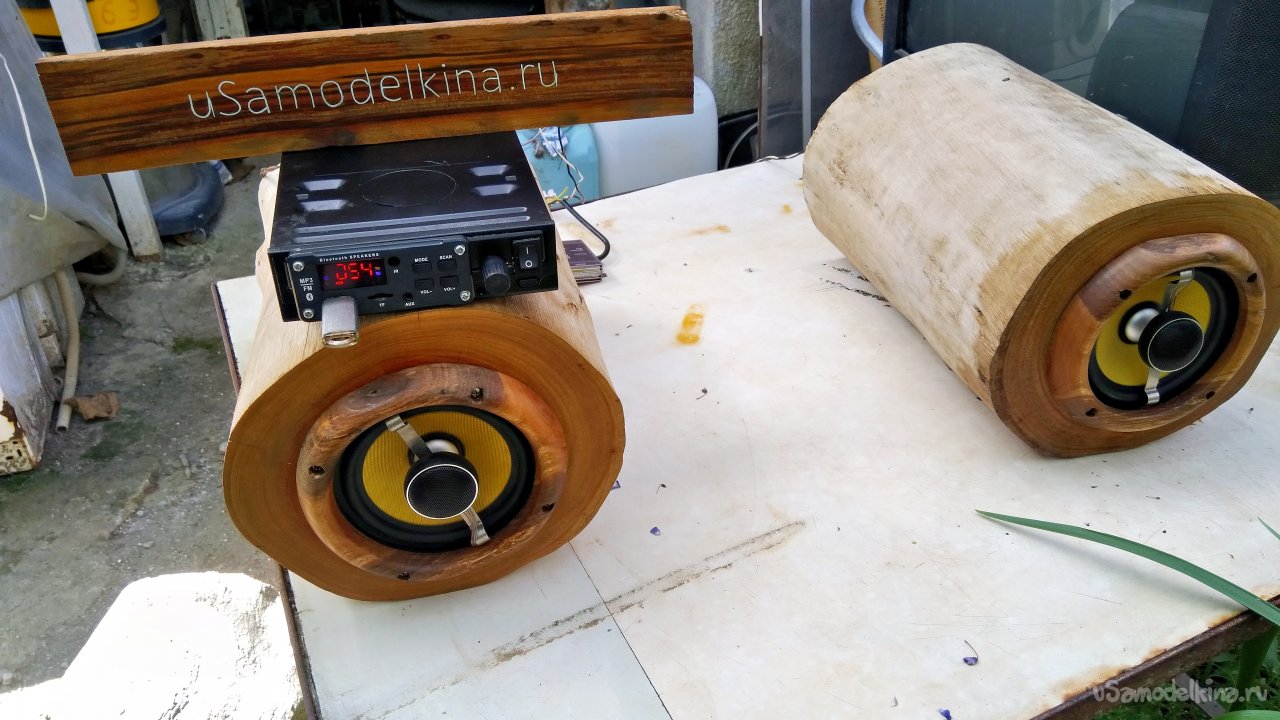

Ну в общем готовая конструкция вот так выглядит и играет.
Я его запитал от блока питания двенадцативольтового на 150 ватт, он конечно и от аккумулятора работает, но мои литиевые аккумуляторы очень быстро разряжает.
Вот тут обзор на колонки.
Детали и материалы: рекомендовать такие-же платы не вижу смысла, я их покупал на али пару лет назад, там номенклатура уже давно поменялась, но по поиску легко ищутся усилители и повышающие стабилизаторы.
Например вот такой DC-DC 400W 15A
Повышающий стабилизатор напряжения с защитой по току.
И вот такой 2х120 Вт двухканальный стерео высокой мощности класса D
Автомобильный MP3-проигрыватель тоже там покупал, сейчас там есть даже с интегрированным усилителем.
Это просто для обзора, выбрать можно по вашему вкусу.
Корпус вообще любая доступная коробка. Как видите собрать такую музыкальную шкатулку проще простого, причём музыка вам в мастерскую обойдётся в небольшую сумму, можно вообще уложиться в тысячу вместе с динамиками. Но динамики пожалуй следует выбирать помощнее, несмотря на небольшие размеры всего проигрывателя, мощности у него достаточно чтобы спалить например Radiotehnica s30 или Электроника 25 АС 033.
