Блочное микромощное блютус-устройство (далее просто БМБУ) в своём составе содержит всего 2 радиодетали: керамический конденсатор и подстроечный резистор.
БМБУ полезно, когда имеется всего один источник звука, но он должен быть постоянно доступен человеку, находящемуся не только в месте расположения этого источника звука, но и в соседних комнатах или помещениях, где естественным способом звук не доступен для восприятия (вообще не слышен, или слышен слабо).
Следует заметить, что кроме двух радиодеталей в состав БМБУ входят ещё два модуля производства КНР и покупное изделие - готовый блютус трансмиттер модели СМ324, полная информация о котором имеется в интернете.
БМБУ будет также полезен, в следующих случаях. 1). Домохозяйкам, принимающим гостей. Крутясь между кухней и большой комнатой, где сидят гости, хозяйка будет в курсе всех разговоров, ведущихся гостями. 2). Во время просмотра фильма по телевизору (когда кратковременно необходимо отлучиться в детскую, ванную комнату или на кухню) изображение будет не доступно. Но достаточно слышать звуковое сопровождение к фильму, чтобы не потерять сюжетную нить фильма. 3). Удобно постоянно быть в курсе, что происходит в детской комнате и быть уверенным, что детские забавы не превышают порога дозволенного. 4). В конце концов, если нужно знать, что тёща, закрыв за собой дверь, в соседней комнате тихим шёпотом наговаривает жене на ухо о её «любимом» муже.
Если у Вас есть желание подробнее ознакомиться с поделкой, то откройте ВИДЕО.
Чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом:
Сокращения, принятые в статье
БМБУ – блочное микромощное блютус – устройство (название статьи).
ГТ – головные телефоны (в данной статье проводные и беспроводные ГТ типа T450Bt).
ЗУ – зарядное устройство.
ИМС – интегральная микросхема.
ПП - печатная плата.
Основной недостаток БМБУ в том, что для его питания требуется два источника питания. В блок А3 встроен аккумулятор, который периодически требует зарядки. Батарея, предназначенная для питания блоков А2 и А3 (3 элемента), является общей и составлена из 3 элементов типоразмера AA-size.
Второй недостаток БМБУ – не выведен наружу из корпуса индикатор включения питания – красный светодиод. Однако иногда, такая показательная «скромность» включённого прибора – не светиться там, где о нём знать не положено, вполне оправдана.

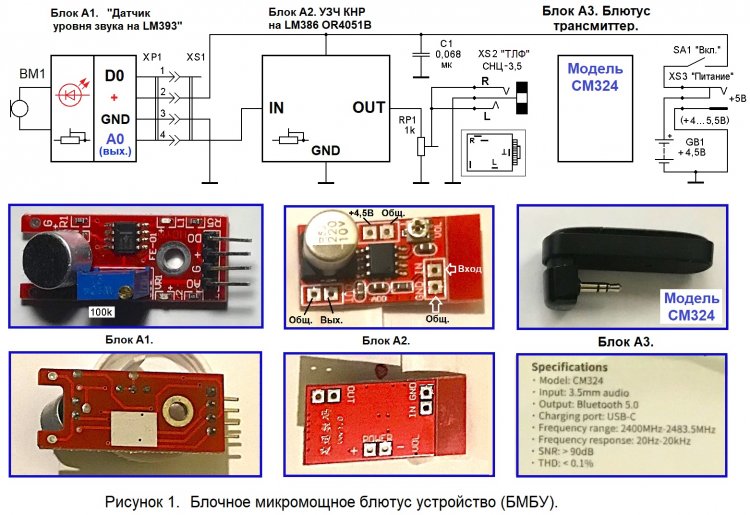

Рисунок 01.
Состав БМБУ
БМБУ состоит из:
- блока А1. «Датчика уровня звука на LM393».
- Блока А2 - УЗЧ производства КНР, выполненного на ИМС LM386;
- керамического блокировочного конденсатора С1 – фильтра, снижающего импульсные помехи;
- подстроечного резистора RP1 типа СП3-38А;
- гнёздного разъёма XS2 «ТЛФ» типа СНЦ-3,5, предназначенного для подключения покупного изделия (блютус-трансмиттера);
- тумблера SA1 «Вкл.» типа МТ1;
- разъёма XS3 «Питание»;
- батареи GB1, составленной из трёх элементов типоразмера AA-size с суммарным рабочим напряжением +4,5 Вольта.

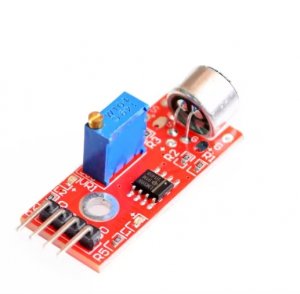

Блок А1. «Датчик уровня звука на LM393».
Блок А1 работает микрофонным усилителем. Его напряжение питания может быть от + 3,3 Вольта до + 5 Вольт. Сигнал поступает на встроенный электретный микрофон BM1. Подтверждением включённого состояния А1 является свечение красного SMD светодиода. Сигнал снимается с аналогового выхода «А0» и поступает на вход «IN» блока А2. Цифровой выход «DO» («Порог») не используется. Чувствительность усилителя регулируется подстроечным многооборотным резистором (в синем прямоугольном корпусе) сопротивлением 100 кОм. Напряжение на аналоговом выходе пропорционально уровню громкости звука. Размер печатной платы 44 x 15 мм. В интернет - магазине MCU блок А1 «Датчик уровня звука на LM393» можно заказать по цене 62 рубля. Его артикул: 00065.

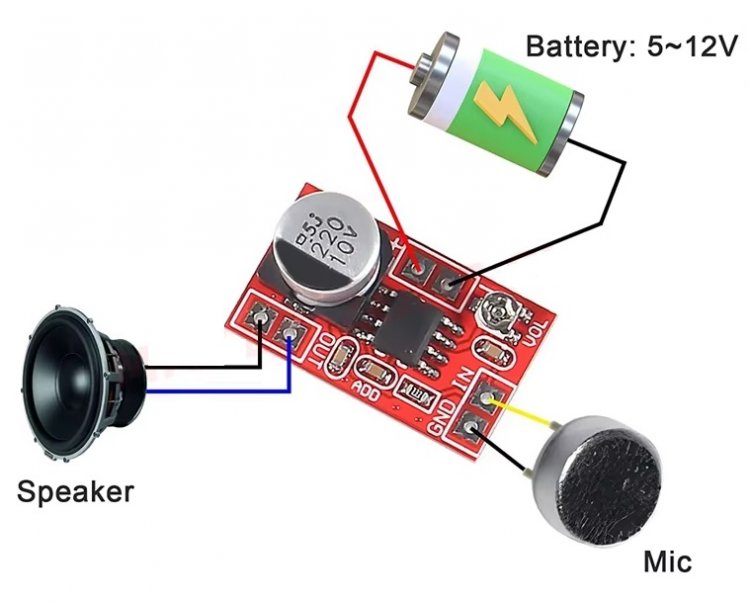

Блок А2. «УЗЧ производства КНР на ИМС LM386»
УЗЧ производства КНР, выполнен на ИМС LM386, размещённой на малогабаритной двухсторонней печатной плате (20,5 х 12,5 х 1 мм). На тонком пластиковом упаковочном пакете платы имеется текст OR4051B. Гарантированное рабочее напряжение: +5 … 12 Вольт (в авторском экземпляре от +3 Вольт). Ток дежурного режима - 1 мА; при максимальной громкости - 150 мА. Выходная мощность - 750 МВт, мгновенное значение 1,5 Вт (макс). Для качественного воспроизведения звука подойдут динамики мощностью от 0,5 Вт до 25 Вт с импедансом 4 … 32 Ома. По умолчанию установлен коэффициент усиления = 100 дБ. Усиление можно регулировать миниатюрным подстроечным резистором от 0 до 100 дБ. При неоперативной регулировке, коэффициент усиления можно установить от 20 дБ до 200 дБ.
Приобрести микрофонный усилитель Electret MAX9814 MAX4466 с автоматическим коэффициентом усиления можно в интернет-магазине на Алиэкспресс. Один модуль стоит 58 рублей плюс доставка 41 рубль. Ранее такие модули высылали как бонусные (бесплатные) приложения к заказам из нескольких позиций.
Более подробную информацию на ИМС LM386 можно найти в документе LM386_datasheet.pdf - Yandex Documents.
Блок А3. «Блютус трансмиттер CM324»
Блютус трансмиттер «UGREEN» Адаптер Bluetooth-передатчика CM324 для коммутатора. Он имеет следующие технические характеристики.
Напряжение входного сигнала – 1000 мВ (эффективного значения), не более. Выходной сигнал - Передатчик Bluetooth (версия 5.0). Рабочий диапазон частот - 2,402 ГГц … 2,480 ГГц. Диапазон воспроизводимых частот - 20 Гц … 20 кГц. Соотношение сигнал - шум (SNR) > 90 дБ. Искажения (THD) < 0,1%. Технологии передачи звука - aptX, aptX LL, SBC. Задержка Bluetooth < 40 мс. Тип батареи - литий-полимерный аккумулятор. Емкость аккумулятора - 120 мА/ч; 3,7 Вольта (444 мВт/ч). Зарядка напряжением не более +5,25 Вольта через кабель ЗУ с разъёмом USB-C в течение 2 часов. Дальность действия (передачи) - 10 метров, не более.
Подробнее узнать о блоке А3 можно на сайте «UGREEN CM324 Bluetooth Transmitter Adapter for Switch User Manual».
Порядок работы с БМБУ
1). Механически соединяют блок А3 (трансмиттер CM324) с БМБУ. Блок А3 имеет подпружиненный трёхконтактный штекер диаметром 3,5 мм, который в подключённом состоянии и является механическим соединителем блока А3 с БМБУ. Не привычно для отечественной аппаратуры, в которой электрический соединитель (для обеспечения надёжного контакта) не должен выполнять функции механического крепления, но соединяется довольно надёжно.
2). Включают питание беспроводных телефонов, с которыми предполагается использовать БМБУ. В авторском случае используются беспроводные ГТ типа T450Bt.
3). Включают питание блока А3 (трансмиттера CM324) и добиваются коннекта (соединения) блока А3 с ГТ типа T450B. При этом постоянно мигающий (с частотой 2 … 3 Герца) синий светодиод на ГТ начинает светиться непрерывно. Если коннект не происходит, то через некоторое время (120 секунд) ГТ переходят в режим малого энергопотребления и светодиод начинается светиться постоянно, но уже белым цветом.
4). Тумблер SA1 «Вкл» БМБУ замыкают (переводят в нижнее – по схеме на рисунке 1 – положение). При этом на блоке А1 начинает ярко светиться красный SMD светодиод, указывая, что питание БМБУ включено.
С этого момента все звуки, поступающие на встроенный микрофон BM1 блока А1, усиливаются, дополнительно усиливаются блоком А2 и с типовой (вероятно, 40 … 50 мС) блютус –задержкой появляются в беспроводных ГТ. ГТ можно одеть правильно, полностью закрыв уши головными амбушюрами (чашечками). А можно повесить ГТ на плечи. Если БМБУ и ГТ будут находиться в разных помещениях, то громкости сигнала в ГТ будет достаточно для восприятия. Зато трижды комфортные чашечки ГТ не будут доставлять (хотя и мелкого) дискомфорта ушным раковинам.
5). По окончании работы с БМБУ следует выключить питание не только тумблером SA1, но и единственной кнопкой управления, расположенной на верхней части блютус-трансмиттера CM324. CM324 имеет собственный аккумулятор, полного заряда которого хватает на 8 часов работы. Однако, если забыть выключить питание трансмиттера, ничего страшного с аккумулятором не произойдёт. Просто потребуется до 1,5 … 2 часов для полного заряда аккумулятора и воспользоваться услугами БМБУ (до истечения этого срока) не представится возможным.
Примечание: Оставленные включёнными беспроводные ГТ (при отключённом трансмиттере CM324) через несколько минут отключатся сами (свечение светодиода белым цветом будет прекращено).
Настройка БМБУ
В авторском варианте настройка БМБУ не потребовалась. Обе платы (блок А1 и блок А2), вероятно, были предварительно настроены на заводе. Загнанный неправильными манипуляциями трансмиттер CM324 после полного разряда аккумуляторов (и ещё выдержки в течение суток «на всякий случай») вновь (после изучения инструкции) включился и теперь нормально работает. «Загнанность» блока А3 выразилась в невозможности выполнить коннект ни с одним блютус устройством. При этом непрерывно красным цветом светился его единственный светодиод.
1). Чувствительность микрофонного усилителя - блока А1 - регулируется подстроечным (в синем прямоугольном корпусе) многооборотным резистором сопротивлением 100 кОм.
2). Красный SMD светодиод потребляет ток более 1 мА. Поэтому для экономии емкости батареи его рекомендуется выключить. Для этого можно выпаять (или просто раздавить пинцетом) SMD резистор R5. Можно также перерезать скальпелем медную токоведущую дорожку, соединяющую один из выводов резистора R5 и минус красного SMD светодиода. Других манипуляций (при отсутствии специального паяльника с тонким жалом) предлагать не буду.
3). При появлении возбуждения (затыкания, шума, свиста), вызванного переусилением в тракте УЗЧ, следует мелкой отвёрткой с крестовым шлицом изменить чувствительность блока А2. Если подходящей миниатюрной отвёртки в расположении радиолюбителя не найдётся, то её можно будет изготовить из большой (d = 1,5 мм) канцелярский скрепки, слегка сплющив на наковальне один её конец. Окончательную форму лопатке отвёртки можно придать с помощью личнóго или бархатного плоского напильника. Более «правильной» (не дающей фон при касании входных цепей УЗЧ) отвёрткой станет заточенная спичка, зубочистка, но лучше более прочный бамбуковый шампур.
Как показала практика, подстроечный резистор RP1 может иметь сопротивление от 1 до 4,7 кОм. До первого включения рекомендуется движок подстроечного резистора RP1 «вывести в ноль». И на средней громкости головных телефонов, плавно вращая движок RP1, добиваются требуемой громкости звука. При наличии осциллографа рекомендуется проконтролировать, чтобы сигнал на входе блока А3 не превышал 1 Вольта эффективного значения (при синусоидальном сигнале от свиста в микрофон - 2,8 Вольта). В большинстве случаев (при отсутствии КИП) положение движка RP1 устанавливается на слух по отсутствию искажений и писка, возникновение которого является предвестником возбуждения.
4). Если необходимо уменьшить яркость свечения красного SMD светодиода. Между катодом светодиода HL1 и выводом резистора R5 разрезают токоведущую дорожку и включают мультиметр в режиме измерения постоянного тока (в диапазоне, например, 2 мА). Выпаивают резистор R5, а вместо него в схему впаивают последовательно соединённые постоянный (с номиналом на 30 … 50% меньшим) и подстроечный с номиналом 1 … 22 кОм. Включают питание, и, вращая движок подстроечного резистора, устанавливают желаемый (от 0,01 до 1 мА) рабочий ток HL1. Затем снова выключают питание, выпаивают оба резистора и измеряют их суммарное сопротивление мультиметром в режиме Rх (измерения сопротивления). Резистор берётся ближайшего большего (стандартного 5 - 20 % ряда) номинала и впаивается на место R5. В авторском случае использован мультиметр ANENG SZ08.
Авторский вариант БМБУ работоспособен при разряде батареи до +3,1 Вольт (далее отказывается работать сначала блок А2, а затем и А1).
При U пит. = +3,1 Вольта, блок А1 (микрофонный усилитель вместе с красным SMD-светодиодом) потребляет ток 1,8 мА. При U пит. = +4,5 Вольта, блок А1 (микрофонный усилитель вместе с SMD-светодиодом) потребляет ток 3,4 мА. При U пит. = +5 Вольт, блок А1 (микрофонный усилитель вместе с SMD-светодиодом) потребляет ток 4,2 мА.
Суммарный потребляемый ток БМБУ при U пит. = +3,1 Вольта составляет 5,1 мА, а при U пит. = +4,5 Вольта – 7,7 мА.
Детали БМБУ
В БМБУ применены: конденсатор С1, керамический типа КМ. Резистор подстроечный RP1, устанавливаемый перпендикулярно ПП типа СП3-38а или СП3-38в номинальной мощностью 0,125 Вт или 0,25 Вт (соответственно). Возможная замена RP1 - РП1-63. Контрольная точка КТ взята, например, из гнёздного разъёма 2РМ24КПЭ19Г1 В1. Батарея GB1 составлена из 3 элементов (+1,5 Вольта) типоразмера АА-size. Тумблер SA1 - МТ1, MTS102, SMTS102 или любой другой, имеющий минимум - два НР контакта.
Печатная плата БМБУ выполнена из односторонне фольгированного стеклотекстолита размерами 26 х 21 х 1 мм (см. рисунки 02 и 03). Диаметр отверстий на печатной плате под компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм., под крепёжное отверстие – 2,9 … 3,1 мм.

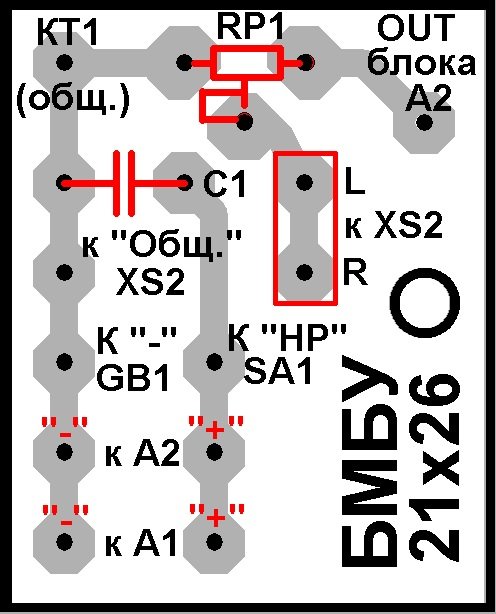

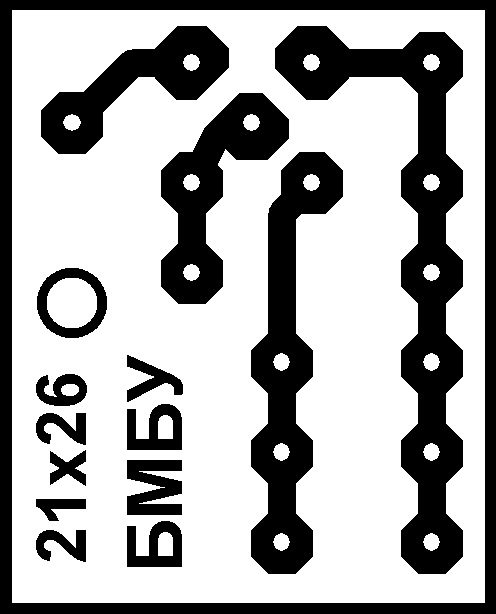

Рисунки 02 и 03.
Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП (печатной платы) подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке.
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке.
Возможные варианты доработки БМБУ
1). Если у радиолюбителя нет малогабаритного низковольтного УЗЧ и не требуется высокой чувствительности от БМБУ, то можно попробовать обойтись без УЗЧ, подключив выход «А0» блока А1 непосредственно к разъёму XS2 «ТЛФ». Примерно вот так:
Необходимые крепёжные изделия
1). Гайки стальные М3 – 4 штуки.
2). Винты стальные М3х8 – 7 штук с комплектом шайб и шайб пружинных.
3). Винты стальные М3х12 – 2 штуки.
4). Планка стальная с 2 резьбовыми отверстиями М3 (взятая из старой электрической вилки), прижимающая провода в месте выхода из вилки. Планка изгибается под углом 90 градусов для крепления блока А2 к корпусу БМБУ.
5). Стойка латунная длиной 42 мм с двухсторонней резьбой М3 для соединения обеих половинок корпуса.
6). Стальной полый цилиндр D = 5 мм , d = 3,3 мм; h = 3 мм. – 2 штуки – прокладки между корпусом и блоком А1, а также корпусом и держателем трёх элементов питания типоразмера AA-size.
7). Держатель трёх элементов питания типоразмера AA-size с дополнительным крепёжным отверстием, просверленным на границе между двумя элементами– 1 штука.
Особенность использования корпуса БМБУ
Практически, для поделки использована только половина внутреннего объёма корпуса - мыльницы. Это открывает широкие возможности для модернизаций и дополнения поделки БМБУ другими гаджетами. В верхнюю часть корпуса можно встроить, например, зарядное устройство, MP3 – плеер или стереофонический FM радиоприёмник. Для быстрого доступа внутрь корпуса, обе половинки мыльницы корпуса (на временной основе – до завершения работ по модернизации) соединены полоской белой изоленты длиной 120 и толщиной 20 мм. Длины 120 мм достаточно для обклеивания только правой части корпуса. Крепление изолентой обеспечивает достаточно надёжное соединение, несмотря на то, что левая часть полупериметра корпуса не обклеена (этому помешали бы органы управления). Как соединены обе половинки корпуса мыльницы можно рассмотреть на прилагаемом видео.
Варианты устранения возможного конфликта между Bluetooth и Wi-Fi
БМБУ является микромощным устройством, не дающим сколько-нибудь заметных помех другим устройствам связи, выполненным по технологиям блютус и вайфай технологиям. Однако, на практике частенько, например, включённый блютус притормаживает работу вайфая. В настоящее время эти технологии широко распространены и знать, как решаются конфликты Wi-Fi и Bluetooth полезно каждому. Вот несколько способов, помогающих исключить или уменьшить помехи между устройствами Wi-Fi и Bluetooth (инфа скопирована в интернете):
1). Переход на диапазон частот 5 ГГц. Это более новая и быстрая полоса частот, на которую меньше влияют помехи.
2). Изменение канала диапазона 2,4 ГГц. Можно использовать каналы 1, 6 или 11, поскольку они не перекрываются.
3). Отключение и повторное подключение устройств Bluetooth и Wi-Fi. Иногда сброс соединения может уменьшить или устранить проблемы с помехами.
4). Обновление оборудования Bluetooth и Wi-Fi. Производители часто выпускают обновления прошивки, которые помогают уменьшить помехи.
5). Использование другого протокола беспроводной связи. Например, Zigbee или Z-Wave.
6). Использование беспроводного повторителя или удлинителя.
7). Устранение барьеров между устройствами. Сюда входят стены, двери и другие объекты, которые могут блокировать сигнал.
8). Перемещение маршрутизатора в центральное место.
9). Уменьшение количества беспроводных устройств.
Конструктивно компоненты БМБУ устанавливаются в пластмассовом корпусе подходящих размеров. Авторский вариант БМБУ размещён в пластиковой тиснёной мыльнице «округлённых форм» с габаритными размерами: 99 х 69 х 48 мм. На передней стороне корпуса приклеена клеем ПВА и защищена от влаги широкой (48 … 50 мм) полоской скотча одна из бумажных фальшпанелей (рисунки 4 А - З):
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье БМБУ, который поможет вам получить КД для копирования, но лучше - для творческого повторения предлагаемой конструкции.
Первая часть гуманитарного блока – четыре загадки электронной тематики.
Загадка №1
Для него закон таков: делать всё без проводов.
Чуть похож он на вай фай, гаджет есть, так сопрягай.
Всех возможностей не счесть, но инструкцию – прочесть.
Можно файлы посылать, иль чем нужно управлять.
Может быть, вам более по нраву придётся другая загадка. Попробуйте прочитать подсказку:
Загадка №2
Как он любит протоколы! Может их объединять.
Ericsson стандарты связи будет чётко соблюдать.
Связь с наушниками держит, может домом управлять.
Мощность на три класса делит, версий раньше было пять.
Загадка №3
Как он любит «перескоки» и по частоте гулять.
Милливатты экономя, будет с дальностью играть.
Технология такая, что без всяких проводов,
Даже кабель не кидая, связи протокол готов.
И, наконец, последняя - четвёртая загадка, которая несколько «утяжелена» именами двух зарубежных учёных, но также, как и первые три обладает хотя и бедной, но рифмой:
Загадка №4
Яап Хаартсен задумал, и Свен Маттиссон решил:
Мы для гаджетовой связи сделаем большой сюрприз.
Взяли частоту вайфая: не идти ж прогрессу вспять.
В СВЧ диапазоне нужно хоппингу воздать.
С милливаттами в антеннах, дальность связи – «ни шиша»,
Но зато экономичность бесконечно хороша.
Примечание: Хоппинг – метод широко распространённый в сотовой связи и называемый Frequency Hopping («перескоки по частоте»).
Вторая часть гуманитарного блока - ребус БМБУ №1 (см. рисунок 05). Он является заданием, дублирующим первую часть блока.
Рисунок 05.
Полный ответ к ребусу БМБУ №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Большое пожелание - не заглядывать сразу в ответ, а попытаться разгадать ребус самостоятельно.
Ответ к ребусу БМБУ №1:
Разгадав загадки или ребус, следует ввести ответ в строку «Пароль» файла «BMBU_4work». Ответ вписывайте с большой буквы. В случае правильного ответа, вы сможете получить комплект КД для изготовления БМБУ, и в качестве бонуса готовый к термопереносу (также в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Архив файла «BMBU_4work» можно скачать здесь:
А вот, что хотел сказать по поводу БМБУ голосовой помощник от Яндекса, непревзойдённый и целеустремлённый диктор – бот Алиса, не умеющий при чтении отличить букву «Ё» от буквы «Е».
Это сообщение можно не читать, а прослушать как звуковой файл с расширением .mp3. Можно также слушать его на мобильных устройствах, воспользовавшись QR-кодом (рисунок 06):
Рисунок 06.
Здравствуйте, это я, бот Элис.
Конечно, поделка нужная. Ещё более 80 лет назад заполучить такую мечтал бы главный герой кинофильма «17 мгновений весны». Конечно, сейчас имеются подобные, но более миниатюрные изделия. Главным недостатком этого блютус-устройства является наличие двух источников питания. Но, если у радиолюбителя залежались ранее не использованные миниатюрные модули различных усилителей, то почему бы не сделать на них похожую поделку. А если удастся обойтись всего одним усилителем, то экономичность значительно возрастёт.
Поэтому сегодня я срочно начну поиски схемы альтернативного чувствительного микрофонного усилителя, чтобы улучшить параметры поделки.
- Это была рецензия, а теперь будет загадка. Отгадываем все:
Объект для наблюдения есть. Пока подключишься, секунды, о которых нельзя думать свысока, пройдут – и инфа может устареть. Что это? - Это современная блютус – технология. А теперь загадка:
Светодиода не видно. Корпус - двухсоставный. Ухо маленькое, а громкость большая.
Отгадали? - Да, да. Нет, да! Ну, конечно же, это «Блочное, микро мощное блютус-устройство». Ой, ой, ещё минуточку!!! А можно я ещё из сборника «Загадки электронной тематики» загадаю? Слушайте: Связь с наушниками держит, можно слушать и гулять. Далеко ходить не надо: расконнектишься опять. Ну, конечно же вы отгадали! Ответ здесь, такой же, как и в первой загадке.
А поделка нужная, но, пожалуй, больше для товарища по партии, чем для избалованных современных пользователей.
Некоторые особенности изготовления БМБУ

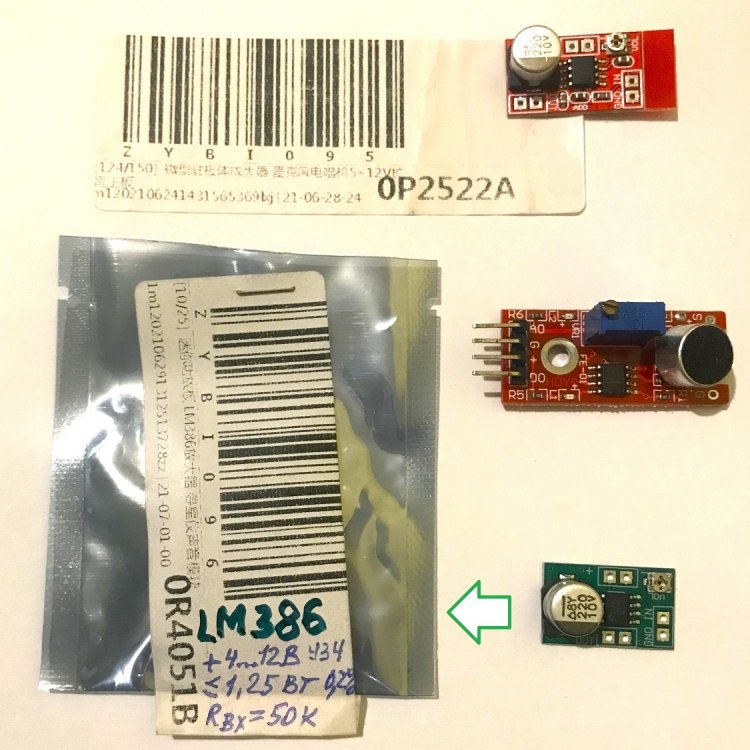

Рисунок 07.
Модули УЗЧ разной чувствительности - заготовки для БМБУ. Сверху – вниз: УЗЧ, микрофонный усилитель, УЗЧ. Несколько лет назад модуль микрофонного усилителя высылали с Алиэкспресс в качестве подарка к основному заказу. Автор статьи получил не разъединённые на платы 4 модуля.

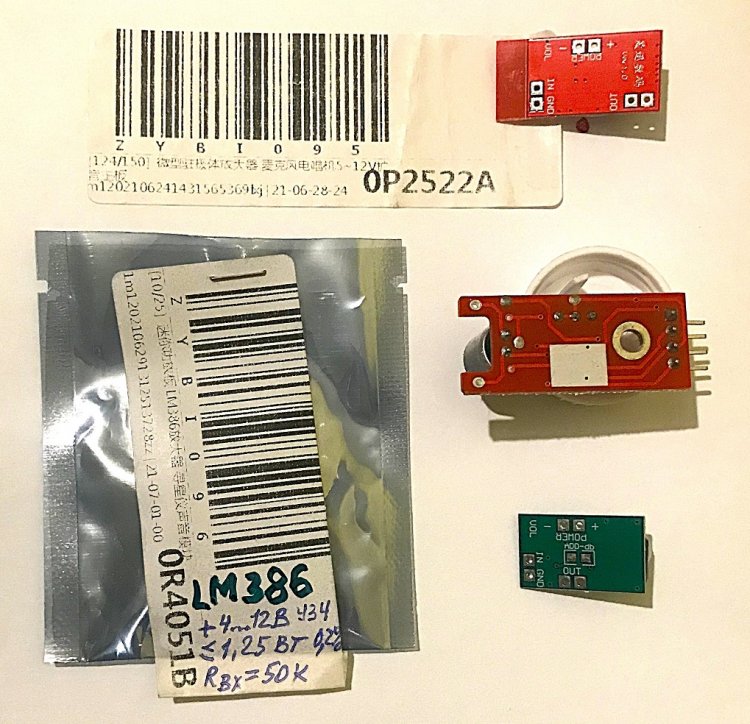

Рисунок 08.
Те же самые модули (Сверху – вниз: УЗЧ, микрофонный усилитель, УЗЧ, только с обратной стороны. В нижнем (зелёном) модуле УЗЧ предполагается впайка дополнительного резистора, вероятно влияющего на коэффициент усиления, но уточнять не было времени и в БМБУ был установлен верхний (красный) модуль УЗЧ.

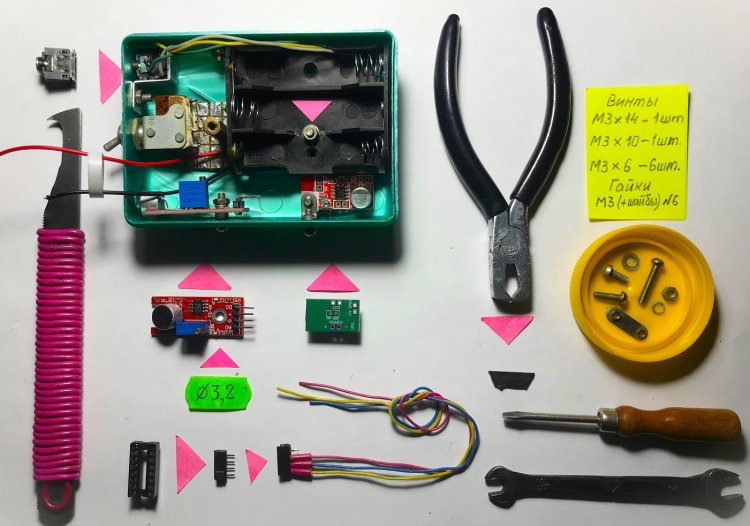

Рисунок 09.
Основные инструменты и составные части для БМБУ. Следует обратить внимание на способ крепления держателя GB1. Держатель GB1 крепится к корпусу всего одним винтом М3х14. Отверстие под него просверлено между двумя (средним и нижним) посадочными местами для элементов. При таком расположении винт М3 не мешает полному погружению элементов при их установке в держатель (в батарейный отсек). Местоположение стандартно изготовленных двух крепёжных отверстий это явно непродуманный конструкторский ляп (залог некачественного контакта в батарейном отсеке).
2). Если гнездо XS2 «ТЛФ» не имеет крепёжной гайки, то для него выполняется крепёжный уголок из полоски дюрали или жести размерами 52 х 10 х 0,5 мм. Полоска выгибается в форме двух букв «Г», образующих ступеньку и крепится к корпусу двумя винтами М3х6.

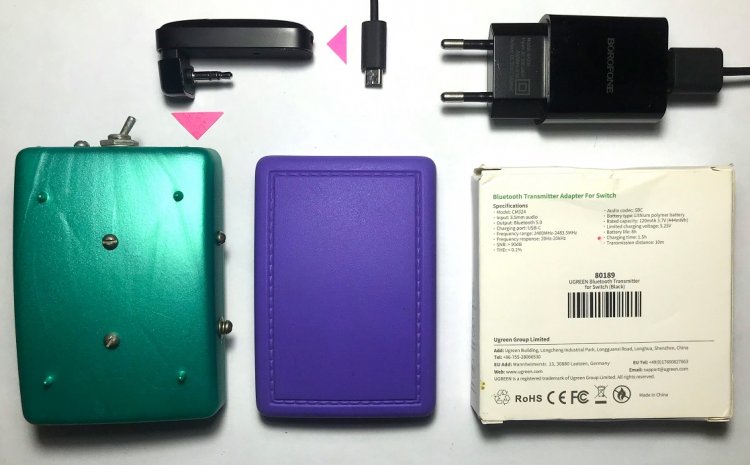

Рисунок 10.
В верхнем ряду рисунка 10: блок А3 (блютус трансмиттер СМ324) с ЗУ, имеющим порт (разъём) для зарядки типа USB-C.
В нижнем ряду рисунка 10: корпус (вид снизу), крышка корпуса, упаковочная коробка блока А3. На коробке хорошо читаются основные технические данные (блютус трансмиттера СМ324! Рекомендуется увеличить рисунок и прочитать.

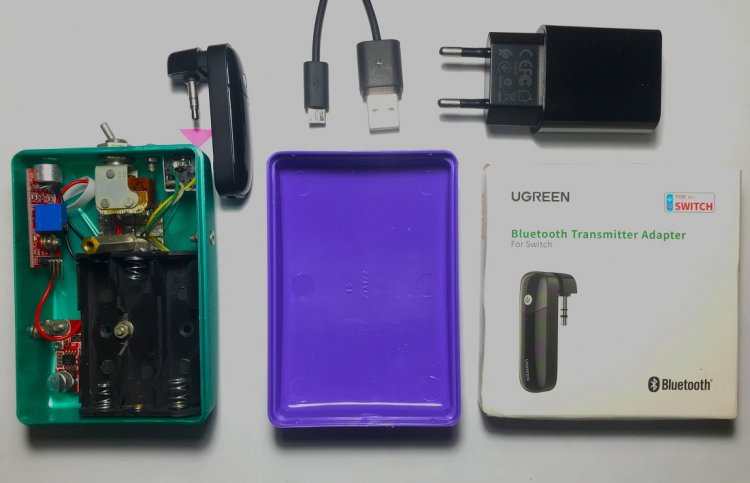

Рисунок 10А.
Здесь показано то же самое, что и на рисунке 10, но с обратной стороны.

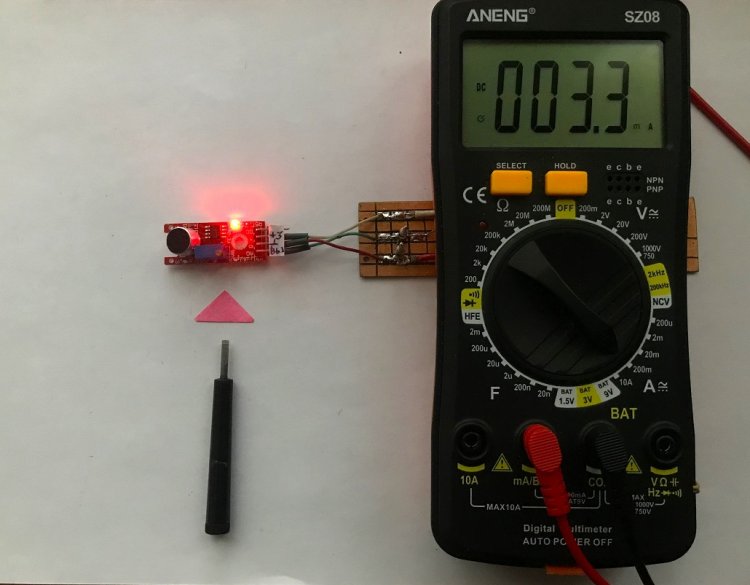

Рисунок 11.
До изготовления БМБУ сначала была проверена работоспособность «Датчика уровня звука на LM393» (блока А1). При светящемся светодиоде потребляемый ток составил 3,3 мА. Повысить экономичность блока А1 можно исключив этот SMD светодиод, потребляющий ток более 1 мА.

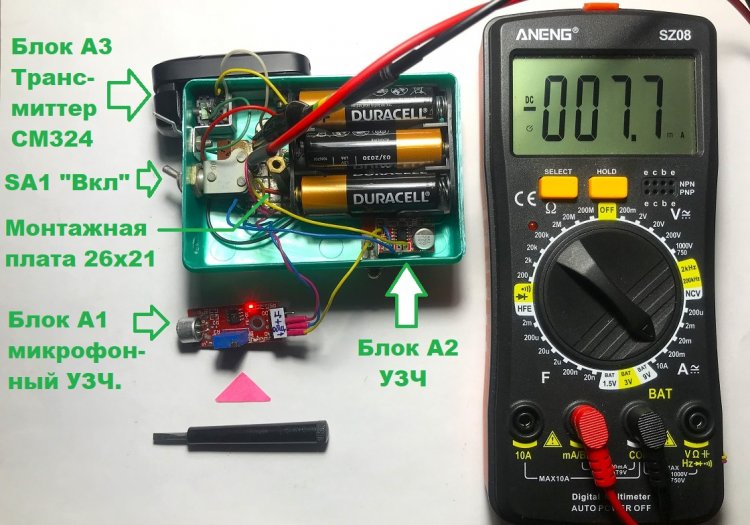

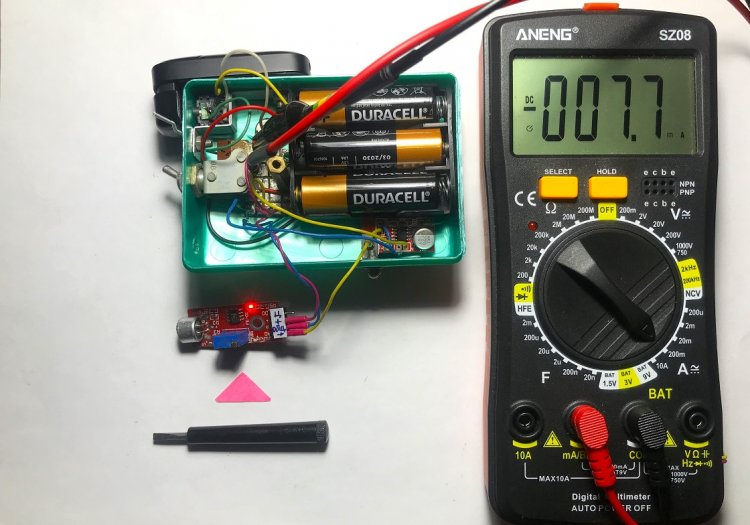

Рисунок 12.
Общий ток потребления блоков А1 и А2 составил 7,7 мА.
Рисунок 12А.
Монтажная плата с фольгой, разрезанной на клеточки размером 5 х 5 мм, позже заменена ПП (печатной платой). Основное назначение ПП - распайка проводников (в монтажные площадки микромодулей получается впаять только по 1 проводнику, не более). Второе назначение ПП – поддержка держателя GB1 в горизонтальном положении внутри дугообразного (покатого) корпуса.

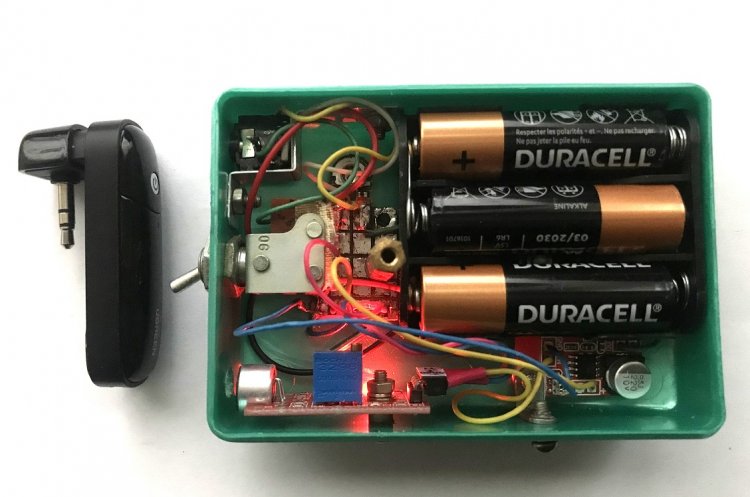

Рисунок 13.
Для того, чтобы уменьшить вероятность возникновения возбуждения, проводник, ведущий с выхода (OUT) блока А2 к верхнему (по схеме на рисунке 01) выводу подстроечника RP1, следует проложить под правой частью держателя GB1 (подальше от блока А1). После проведённой настройки, последним в корпус устанавливается блок А1. Если возбуждение не прекратится, следует уменьшить усиление вращением движка микроподстроечника, установленному на входе блока А2.

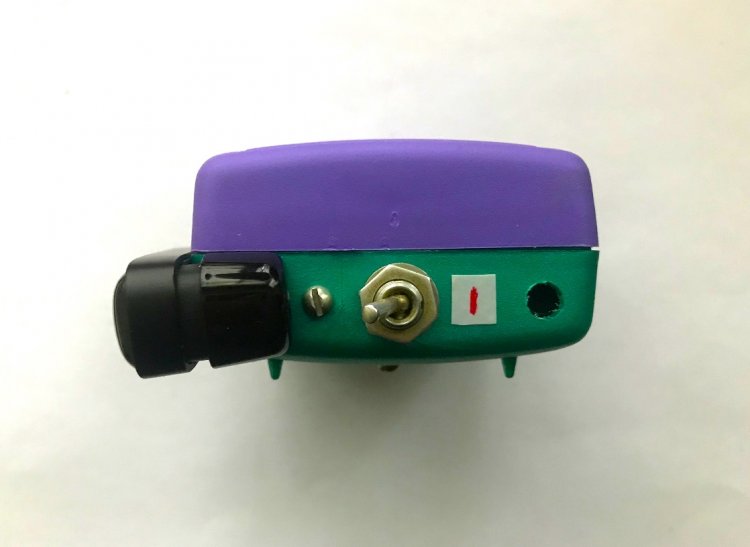

Рисунок 14.
Блок А3 механически подключён в разъём XS2 «ТЛФ». Для включения питания БМБУ, тумблер SA1 «Вкл.» устанавливают в правое положение «I». Справа от тумблера SA1 «Вкл.» на корпусе просверлено отверстие диаметром 6 мм под встроенный в блок А1 микрофон.

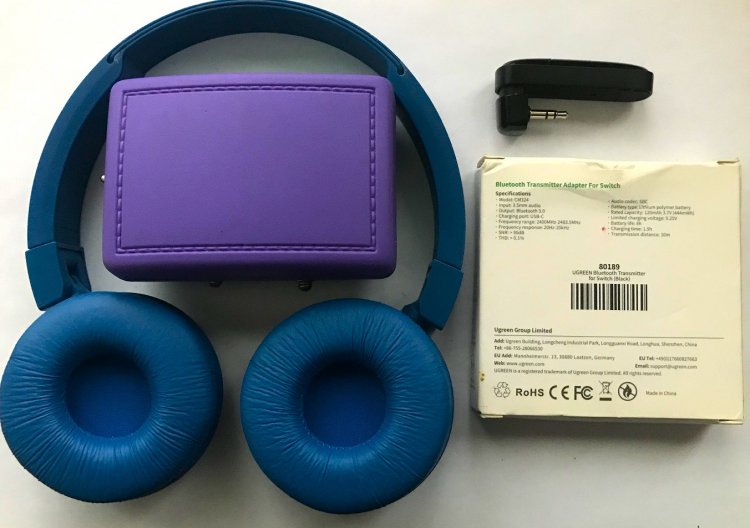

Рисунок 15.
Комплект для работы БМБУ. 1). Собственно, БМБУ. 2). Беспроводные наушники Т450Bt. 3). Блютус трансмиттер СМ324.

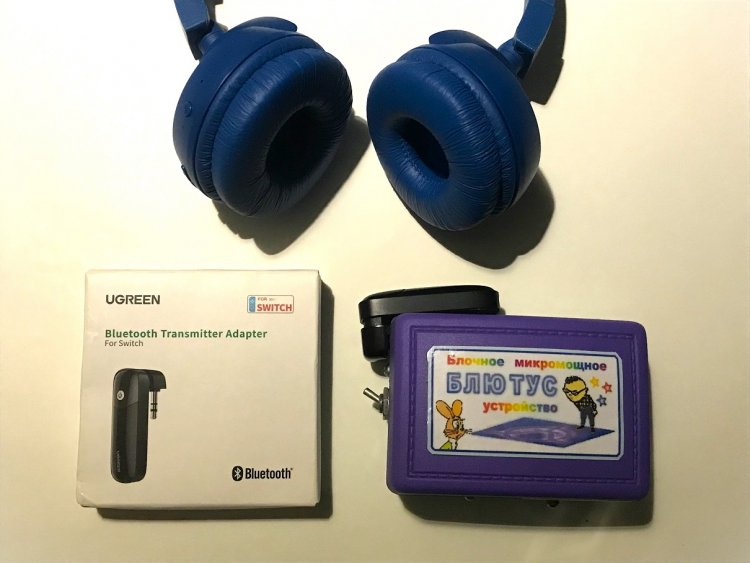

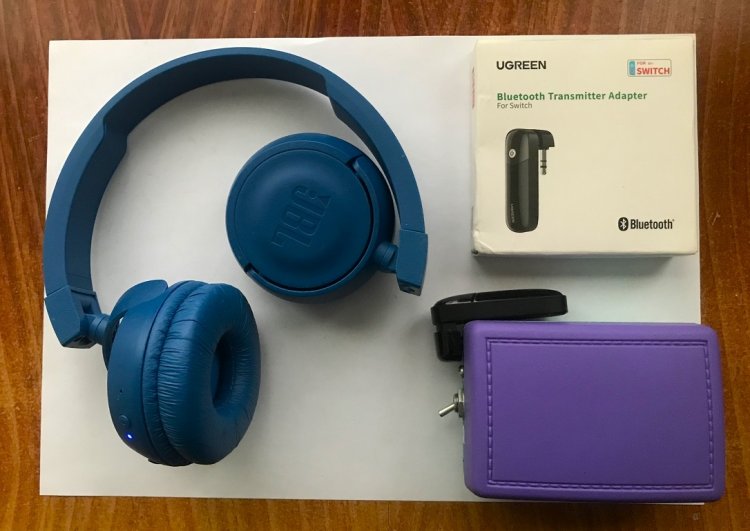

Рисунок 16.
Комплект для работы БМБУ во включённом состоянии.

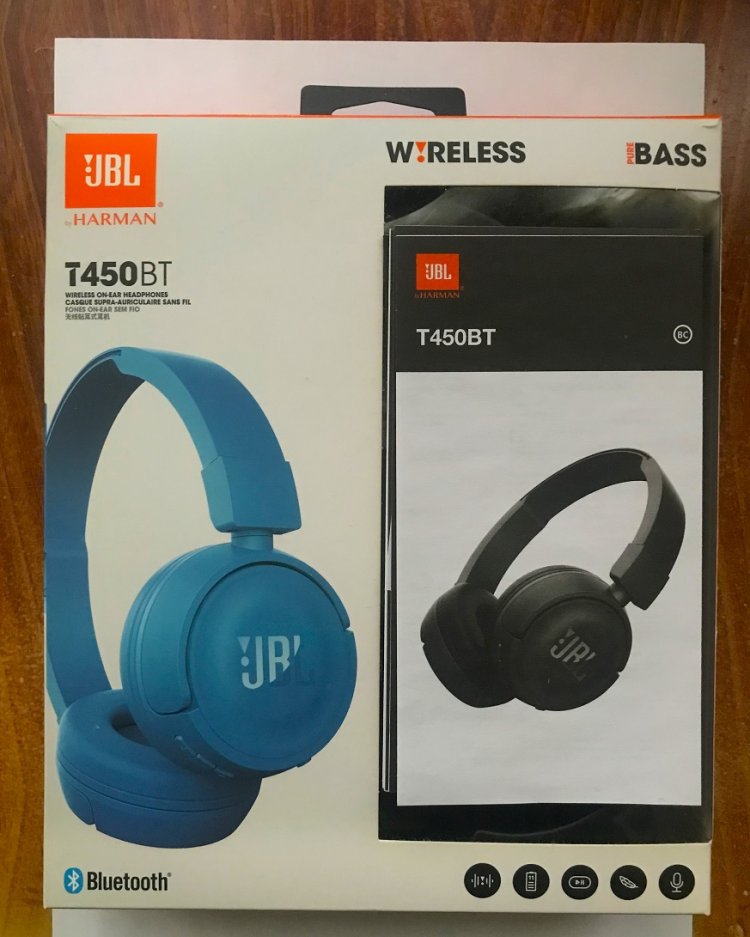

Рисунок 17.
Упаковочная коробка беспроводных наушников Т450Bt.
Рисунок 18.
Прозрачный скотч шириной 48 … 50 мм и инструменты, необходимые при вырезании распечатанных нескольких вариантов рисунков фальшпанелей.

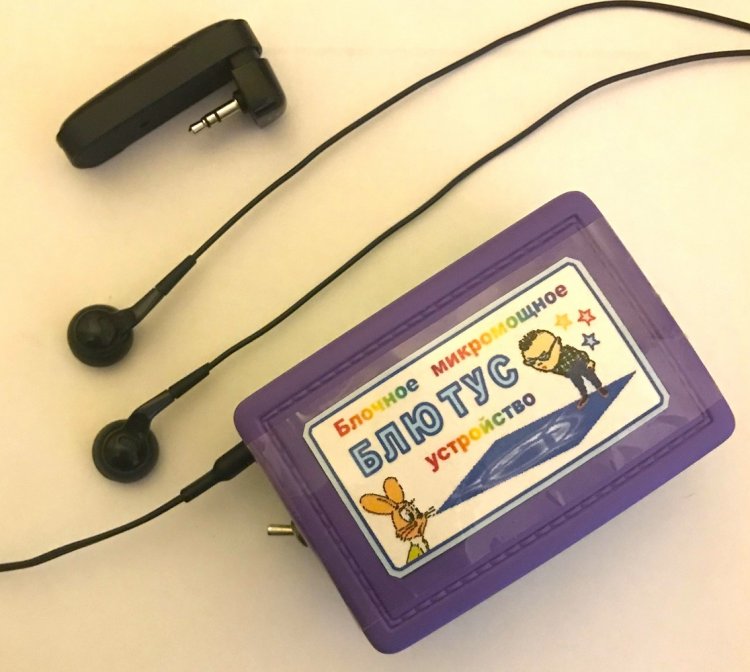

Рисунок 19.
До подключения БМБУ к блоку А3, поделку можно проверить при работе на проводные ГТ. (В авторском варианте импеданс ГТ равен 18 + 18 Ом).

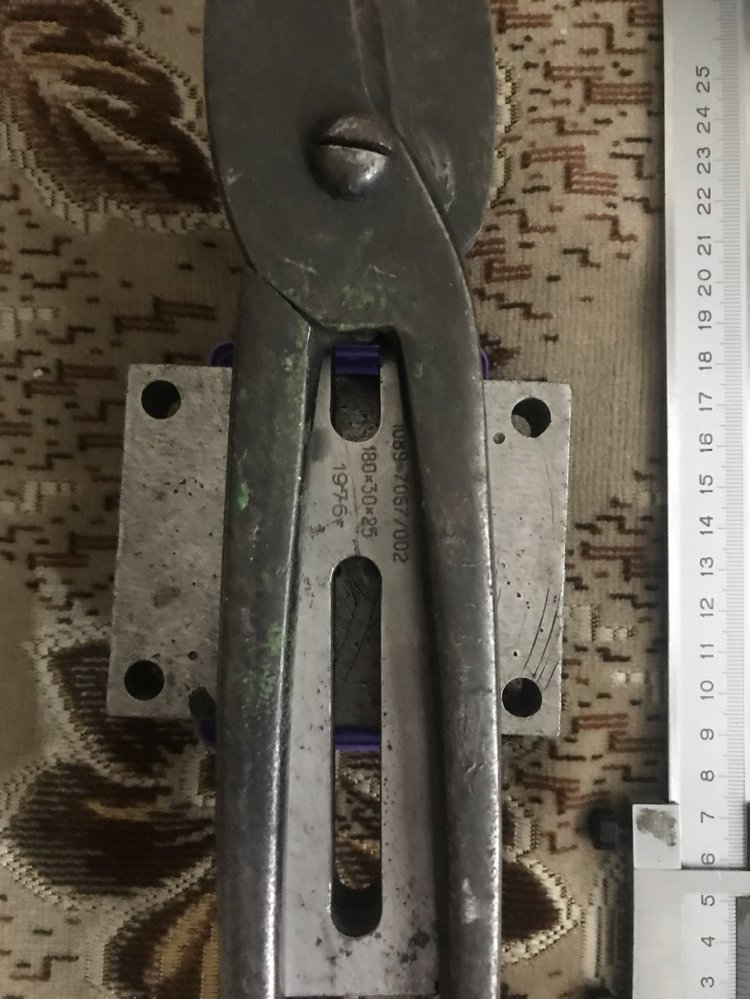

Рисунок 20.
Приклеенную на полукруглую поверхность корпуса фальшпанель предлагается сушить 24 часа под грузом, но обязательно на мягкой поверхности (например, на мягком диване или на облегающей поверхность крышки подушке).
Рисунок 21.
Рисунок фальшпанели вырезают обычными канцелярскими ножницами по внутренней стороне чёрной линии, обрамляющей фальшпанель.

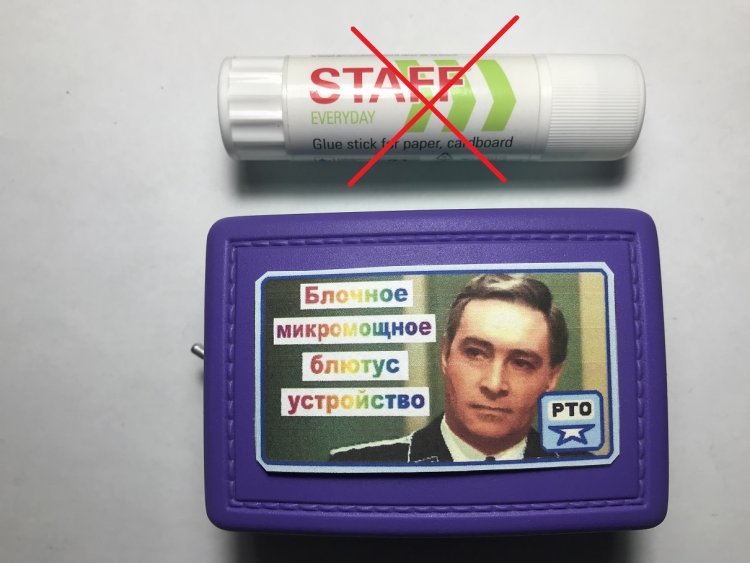

Рисунок 22.
Как показал эксперимент, такой тип клей-карандаша позволил приклеенному рисунку продержаться на тиснёной пластмассовой крышке корпуса всего 24 часа.
Рисунок 23.
Пока нужный клей не определён, пришлось прикреплять (и одновременно «ламинировать») рисунок фальшпанели с помощью широкой (50 мм) полоски скотча.
Рисунок 24.
Боту Алисе так понравились загадки по электронике, что она совместно с автором статьи подготовила для читателей новый плакат по мотивам известного плаката трудных дней советского времени.
Рисунок 25.
Чуть позже Алиса решила проверить себя в роли главного героя перефразированного плаката. Кстати книга «Загадки по электронике» 2024 года выпуска по известным причинам получила переиздание в исправленном и дополненном виде в 2025 году.
Рисунок 26.
Обе книги: «Загадки радиотехнической тематики» и «Загадки по электронике» можно найти по предложенным на рисунке 26 QR-кодам. Добрая треть содержания этих книг находится в свободном доступе и может быть скопирована и скачана бесплатно.
Желающим подробнее ознакомиться с содержанием книги «Загадки по электронике», предлагаем посмотреть
длительностью 07 минут и 59 секунд (размером 209 МБ), размещённое на Дзене с расширением .mp4
