Для просмотра ролика «ДСПС-РТГ3» с расширением .mp4 (размером 151,406 кБ) и длительностью 6 минут 33 секунды, жмите на слово «ВИДЕО».
Для просмотра ролика ДСПС-УПГ3, также, можно воспользоваться QR-кодом:
А чтобы посмотреть внешний вид ДСПС со всех сторон (правда, с коротенькой рекламой) смотрите краткое ВИДЕО-2 «ДСПС_кратко4» размером 28285 кБ:
ВИДЕО-2
Список сокращений, применённых в статье
ЗУ-БП – зарядное устройство, выполняющее функцию блока питания.
Слот – разъём (гнездо, посадочное место) для установки TF-карты.
ДСПС – двухваттный сетевой плеер - светильник (название статьи).
УПГ3 - Устройство «Прибавь громкость!» - 3.

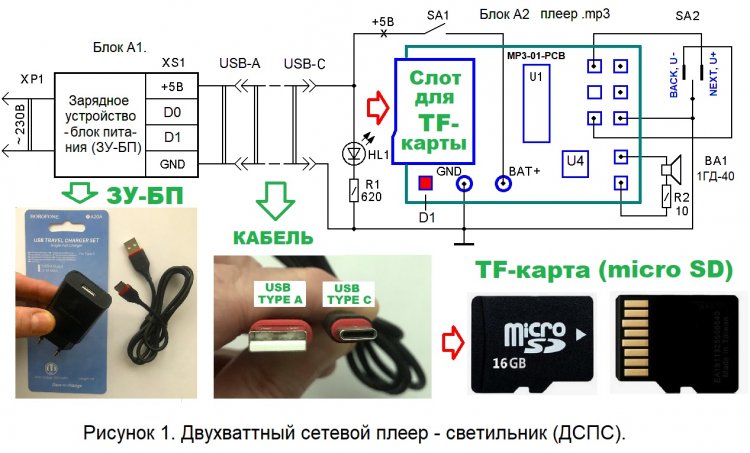

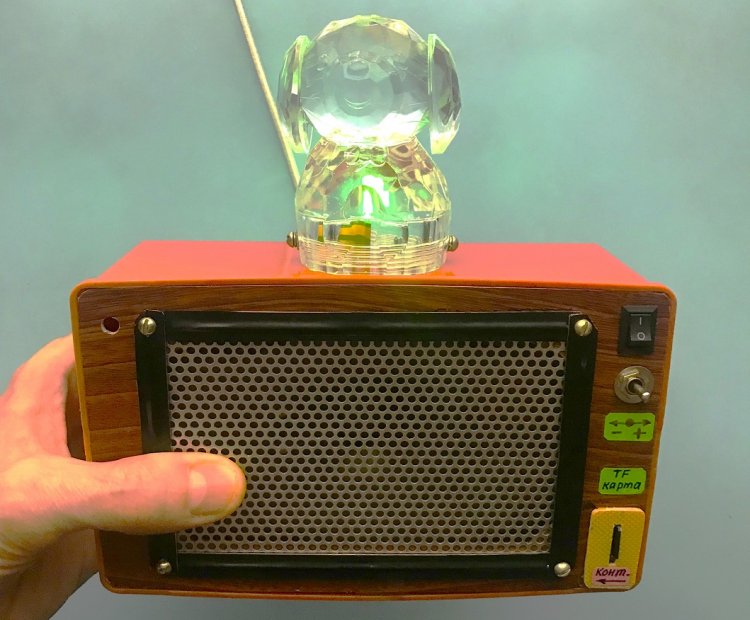

Рисунок 00.
Снова MP3- плеер? А что нового в статье?
1). В плеере использованы преимущественно новые комплектующие и установочные изделия, а также малогабаритный (33 х 21,5 х 3,5 мм) модуль MP3-01-PCB (собственно плеер). Сердцем модуля является процессор на ИМС U1 AC22BPOP139-42A2 (16 выводов) и 2-х ваттный УЗЧ на ИМС U4 8002A GTY2312 (8 выводов).
2). Применено нестандартное управление плеером. Вместо 3 кнопок – один тумблер на три положения (почти как в СПУТ).
Однако гораздо большее количество новшеств (по крайней мере для автора статьи) относится к «технологии» изготовления плеера.
1). Значительно уменьшить время изготовления плеера получилось за счёт использования клея SUPERGLUE, фирмы BRAUBERG.
В корпус вклеены: А) разъём питания «Адаптер USB Type-C гнездо». В интернет-магазине MCU он имеет артикул: 02317 и на 25.07.2024 цену 21 рубль. Б) модуль MP3-01-PCB (собственно плеер) производства КНР.
2). Успешно проверено использование нового (раскритикованного в интернете за ненадёжное крепление) клавишного тумблера «Выключатель KCD11 черная клавиша». В интернет-магазине MCU он имеет артикул: 00773 и цену 14 рублей (на 25.07.2024).
3). Применён ускоренный метод разметки большого количества центров отверстий без использования штангенциркуля (по приклеенному тетрадному листку в клеточку).
4). Вместо традиционных фальшпанелей разработаны этикетки с текстовыми инструкциями по работе с плеером. Вместе с текстовой информацией этикетки несут эстетическую нагрузку (содержат картинки).
5). Использованный динамик (1ГД-40) удалось разместить в корпусе, имеющем меньшие габариты, чем сам динамик!
6). В улучшении внешнего вида плеера использована чёрная изолента, закрывающая низкокачественное никелирование компонентов защитной решётки динамика.
7). Повышена степень унификации по питанию плеера, установкой стандартного разъёма – гнезда USB – type C. В комплекте с плеером предполагается использовать универсальный кабель «USB-A for Type C» и стандартное ЗУ-БП (зарядное устройство) с выходным напряжением +5 Вольт и током 2,1 Ампер, например, фирмы «BOROFONE».
8). В качестве светильника используется готовая светодиодная фигурка собачки «Мультицвет» производства КНР выпуска 2018 года (см. рисунок 12). Светодиод HL1 (D = 5,1 мм.) RGBYW0 - 7 цветов (3,0 … 3,4 В; 20 мА).
9). Передняя стенка с корпусом скреплена скотчем. Надёжно ли? – Да, если использовать не менее 4 полосок скотча шириной 50 мм. Зато - неплохая экономия крепёжных изделий.
10. Можно было не писать, но всё-таки. Ребус для нахождения пароля к файлу «DSPS_4work» составлен на английском языке. Для изучавших в школе другие языки предлагается замена – 5 загадок на русском языке. Достаточно разгадать одну.
Рисунок 01.
Если появится желание прочитать рецензию бота Алисы, то пожалуйста, читайте. Алиса, как озвучивающий диктор длинных текстов, сегодня взяла тайм аут.
РЕЦЕНЗИЯ
Вот о чём говорит вечная студентка, плод инженерной мысли, умница – благоразумница, непревзойдённая голосовая помощница и мощный пропагандист нейросетей всея Руси бот Алиса:
Начну, как обычно, с критических замечаний:
1). На передней стенке плеера имеется небольшая асимметрия. Хотя иначе динамик не поместился бы в корпусе.
2). Передняя панель плеера к корпусу крепится скотчем. А прочно ли это?
3). Гнездо питания «+5 Вольт», расположено слишком низко и при неосторожном наклоне корпуса, его можно повредить.
4). Так и хочется рычаг трёхпозиционного тумблера SA2 перемещать по вертикали, а не как следует – по горизонтали. Но графическая подсказка – этикетка вам подскажет.
Положительные моменты:
1). Правильно, что на задней стенке сделаны отверстия для прохождения звуковых волн – как в случае с не компрессионной акустической системой.
2). Удобно, когда все органы управления и излучатель звука располагаются в одном месте - на передней стенке корпуса. Проще разбирать, ремонтировать, дорабатывать без лишних длинных проводников и разъёмов.
3). Встроенный, но достаточно мощный динамик — это хорошая возможность обойтись без внешней акустической системы.
4). Введение в цепь динамика резистора R2, значительно увеличивает срок службы плеера, хотя и слегка уменьшает громкость звука.
5). В корпусе много свободного места. Этим «воспользовался» неистощимый на идеи автор статьи. Устройство «Прибавь громкость!» - это на первый взгляд спорный гаджет, защищающий слух меломана. Желаю широкого распространения этой компетенции среди меломанов!!!
Советы:
1). Рекомендуется немного понизить основную частоту резонанса динамика, наклеиванием на его бумажный колпачок большой «капли» из припоя.
2). Чёрный клавишный выключатель SA1 плохо заметен. Лучше заменить его красным.
3). В плеер можно ввести дополнительный тумблер для отключения светильника. Хотя и так неплохо. Светильник служит индикатором подключения блока питания.
4). Теперь можно смело выбросить старый кассетный магнитофонный проигрыватель и заменить его плеером.
5). Каждый меломан, не желающий остаться полуглухим на четвёртом десятке лет жизненного пути, может ознакомиться с приложением к статье – Устройство «Прибавь громкость!» - 3».
Ой-ой-ой! Я сразу не обратила внимание на громадные размеры плеера. То ли дело компактные плееры. Например, Digma Z4 BT с цветным экраном и запасом памяти 16 Гб весит 26 г. С помощью клипсы он крепится на поясе или других элементах одежды.
Мой Алисёнок - младший пытается найти в интернет магазине такой же, но подешевле, однако его финансовые возможности пока не позволяют это сделать. А обращаться ко мне он не хочет! Пусть пока ознакомится с ДСПС.
Улетаю на марсианский спутник Фобос в отпуск на 10 дней. Вы ведь не умрёте со скуки за время моего отсутствия. Приеду – сделаю рецензию на очередной авторский опус, если, конечно, новая поделка будет готова к моему приезду.
Пожелайте моему модернизированному флиполёту не взорваться при отделении первой ступени, а мне – выдержать строгий авторский стиль при написании творческого отчёта о проведённом отпуске.
Вечером бот Алиса всё же вернулась на работу. Ещё раз опытным взглядом окинула длинную рецензию ДСПС с приложением УПГ3 и решила, записать короткий аудиоролик для привлечения внимания к приложению Устройство «Прибавь громкость!» (УПГ3).
На мобильном устройстве вы можете прослушать этот же аудиоролик Алисы воспользовавшись QR-кодом:
Продолжим информировать о ДСПС в формате «картинка + текст».

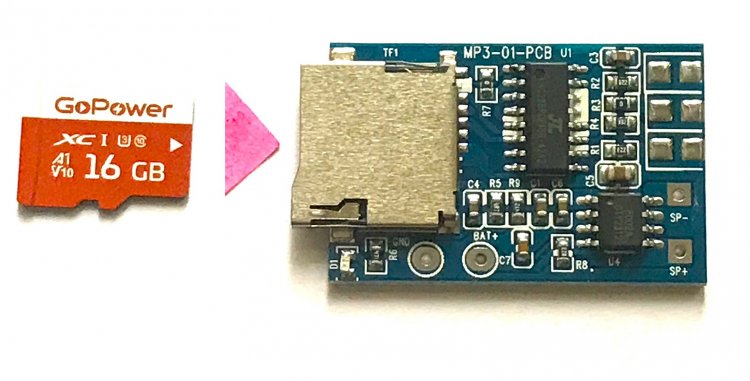

Рисунок 01А.
В качестве носителя звуковой информации используется TF-карта, с объёмом памяти 16 ГБ (32 ГБ – проверенный максимум). ДСПС поддерживает формат MP3 записанных треков.

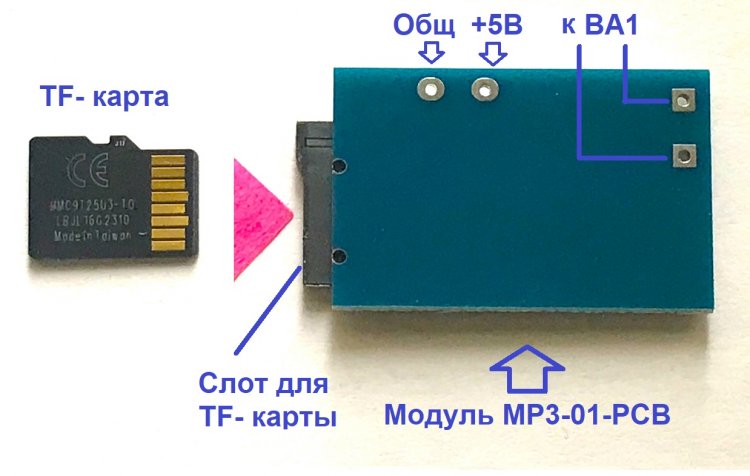

Рисунок 01Б.
Важной отличительной особенностью ДСПС является максимальная простота схемы и повышенный срок службы.
Вторая отличительная особенность
Для уменьшения нагрева микросхемы УЗЧ, в ДСПС последовательно с динамиком включён дополнительный токоограничительный резистор. (По не проверенным сообщениям в интернете, УЗЧ при напряжении питания +5 Вольт может работать на нагрузку от 3 Ом и более).
Основной недостаток поделки – отсутствие автономного источника питания.
ДСПС можно включать и выключать различными способами.
1). Установкой-выниманием ЗУ-БП (зарядного устройства - блока питания) из розетки ~230 Вольт. 2). Подключением - отключением USB кабеля из ЗУ-БП или из корпуса ДСПС. 3). Тумблером SA1. 4). Включением-отключением электроэнергии на квартирном электрощитке. Все эти способы не изменяют автоматические предустановки плеера.
Набор предустановок, имевших место на момент выключения питания, запоминается. Запоминаются громкость, и момент, при котором трек был выключен. То есть при повторном включении питания трек включается не с начала, а с места его выключения. На карте можно записать различные музыкальные или голосовые треки.
Для установки TF-карты в слот, требуется пружинисто (до «триггерного» щелчка) нажать на выступающий из слота конец карты. Следует обратить внимание, что и установка, и вынимание TF – карты выполняется осторожным однонаправленным (внутрь слота, а не наружу) нажатием карты до щелчка. А вытягивание TF – карты из слота может привести к поломке картоприёмника, да и самой карты.
Перечень элементов ДСПС
ДСПС состоит из:
- блока А1 - ЗУ-БП типа BA20A с выходным гнездом USB-A Output +5V и током 2,1А MAX. Оно работает при входном напряжении сети от ~100 до ~240 Вольт;
- блока А2 – модуля производства КНР, имеющего наименование (маркировку на верхней стороне ПП) MP3-01-PCB.
- кабеля USB-A to Micro, например, Borofone BX23, на одном конце которого вилка USB типа A; а на другом - вилка USB типа С;
- цветомузыкального светильника, собранного из токоограничительного резистора R1 и светодиода HL1 - перелив RGBYWO (7colors). При потребляемом токе от 2 до 10 мА, HL1 обеспечивает яркую (в полной темноте) цветовую картину вокруг плеера;
- клавишного выключателя SA1 типа KCD11 черная клавиша;
- тумблера SA2 типа MTS-103 или SMTS-103 на три положения: а) «BACK, U-»; б) нейтральное положение; в) «NEXT, U+»;
- токоограничительного резистора R2 (сопротивлением от 8 до 22 Ом), уменьшающего нагрев УЗЧ модуля;
- головки динамической BA1 1ГД-40 8 Ом.
Стандартные параметры ИМС УЗЧ 8002A
Напряжение питания + 5 Вольт (+ 2 ... + 5 В). Выходная мощность - 1 Вт. Сопротивление нагрузки – 8 Ом. Входное напряжение - 1 Вольт. Входное сопротивление - 20 кОм. Диапазон воспроизводимых частот - 100 Гц ... 20 кГц ± 0,25 дБ.
Порядок работы с ДСПС
1). Соединить кабелем ЗУ-БП с корпусом плеера.
2). Включить БП-ЗУ в розетку с сетью ~230 В. При этом начинает работать светильник «Перелив».
3). Нажать клавишный выключатель SA1 (переустановить SA1 из положения «0» в положение "I".
4). Вставить TF-карту в слот, сориентировав контактами влево.
5). Управлять плеером с помощью трёхпозиционного тумблера SA2. Для повышения удобства управления, второй рукой рекомендуется поддерживать корпус плеера.
Если карта вставлена в слот модуля А2, то сразу же начинается воспроизведение трека. Если звука нет, а красный D1 мигает, то причиной может быть ранее установленная на «0» громкость воспроизведения. Уровень громкости запоминается при выключении ДСПС.
Полное изменение («+» или «-») громкости можно сделать (в течение 5 секунд) в положениях «+» или «-» тумблера SA2 (соответственно).
Смену трека: Вперёд / Назад выполняют краткими (до 0,3 секунд) установками SA2 в положения «+» / «-». Более длительное удержание SA2 в положении «+» или «-» приводит к соответствующему изменению громкости. После завершения выбора громкости и выбора трека, SA2 устанавливают в нейтральное положение.
Режимов «Пауза» и «Стоп» в ДСПС нет. Их заменяет выключение клавишного выключателя SA1. Повторное включение начинается с запомненного плеером места и с прежней громкостью.
TF - карта может постоянно находиться в слоте (в гнёздной нише). Но если после включения ДСПС воспроизведение не начинается, следует вынуть и снова вставить TF-карту. Это бывает после долгого перерыва в работе с плеером. В таком случае стартовый уровень громкости воспроизведения может быть равен нулю и для прослушивания треков громкость следует прибавить.
6). Для полного выключения (выключения и светильника, и плеера), ЗУ-БП вынимают из розетки.
Примечание
Во избежание поломки, рычажок трёхпозиционного тумблера SA2 переключают только в горизонтальной плоскости!!!
Настройка ДСПС
Собранный без ошибок и из исправных компонентов ДСПС работоспособен при первом включении.
1). При необходимости, яркость свечения HL1 можно увеличить, уменьшив сопротивление резистора R1, доведя рабочий ток цепи HL1-R1 до 15 … 20 мА.
2). Для получения максимальной громкости звучания и в случаях применения головки BA1 с импедансом более 8 Ом, токоограничительный резистор R2 можно исключить (закоротить). Однако следует иметь ввиду, что срок службы плеера с резистором R2 будет многократно увеличен!
Детали ДСПС
В схеме ДСПС можно применить резистор R1 типа ОМЛТ, С2-23, С2 - 33 или ему подобные с разбросом номиналов до ± 20 % и мощностью рассеивания 0,25 Вт. Резистор R2 – низкоомный типа ОМЛТ, МЛТ, МТ, С2-26, С2-33 с мощностью рассеивания 0,25 … 1 Вт. Светодиод HL1 (D = 5,1 мм.) RGBYW0 - 7 цветов (3,0 … 3,4 В; 20 мА) может быть заменён аналогичным светодиодом, взятым из светодиодной фигурки собачки «Мультицвет» производства КНР (см. рисунок 12). Головка динамическая BA1 1ГД-40 может быть заменена современной широкополосной, малогабаритной, желательно мощностью от 2 Вт.
Для улучшения внешнего вида плеера изготовлены 8 вариантов этикеток, которые на выбор приклеиваются к трём боковым стенкам корпуса с помощью прозрачного скотча, имеющего ширину 50 мм. Рисунки этикеток приводятся на рисунках 1В (а…з).
Рисунки 01В (а…з).
Инструкцию «Порядок работы» рекомендуется приклеить скотчем к задней стенке плеера.
Конструктивные особенности
Модуль MP3-01-PCB производства КНР не имеет ни одного крепёжного отверстия, поэтому модуль вставляется в паз 15х2 мм, выполненный в передней стенке корпуса, и очень аккуратно приклеивается. Нельзя допустить затекание клея в слот модуля. При использовании других типов клея рекомендуется выполнить пробное приклеивание сломанного модуля на кусочке стеклотекстолита диаметром 2 мм. (такова толщина передней стенки корпуса).
Некоторые особенности изготовления ДСПС
Рисунок 02.

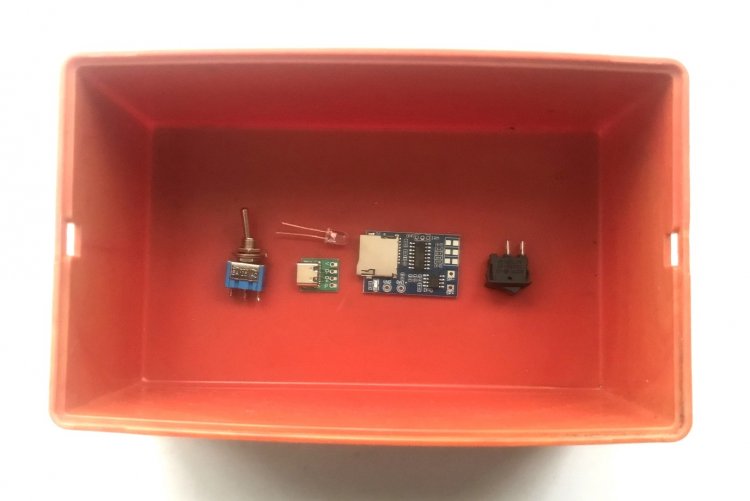

Наиболее важные комплектующие, положенные в нижний полукорпус от сувенирного слайдо-фильмоскопа «Кристалл».
Слева – направо: 1). SA1 типа MTS-103. 2). LED HL1. 3). Разъём питания «Адаптер USB Type-C гнездо». 4). модуль MP3-01-PCB (собственно плеер). 5). Клавишный «Выключатель KCD11 черная клавиша».
Рисунок 03.

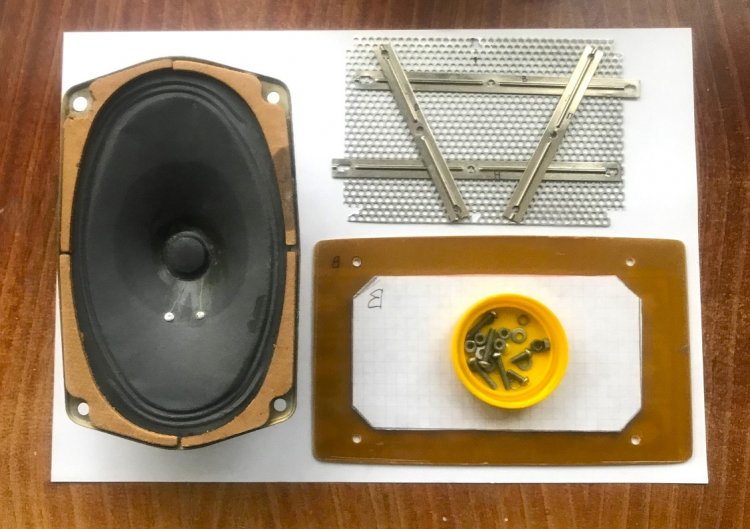

По часовой стрелке: 1) Динамик 1ГД-40. 2). Дюралевая защитная сетка от повреждения диффузора BA1. 3). Никелированные «штапики» для окантовки защитной сетки. 4). Передняя стенка корпуса из 2-х мм стеклотекстолита с 8-угольным пазом под динамик. 5). Крепёж М3 для динамика BA1.
Рисунок 04.

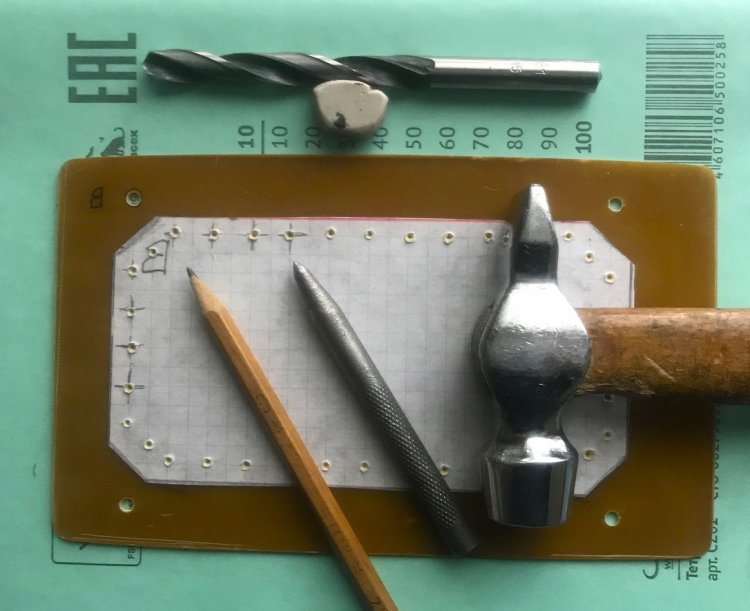

Для ускоренной разметки центров отверстий (при отсутствии штангенциркуля) на стеклотекстолит наклеивается листок из школьной тетради в клеточку. Каждая клеточка = 5х5 мм. Шаг между центрами отверстий = 10 мм. Диаметр сверла = 8 мм.
Рисунок 05.

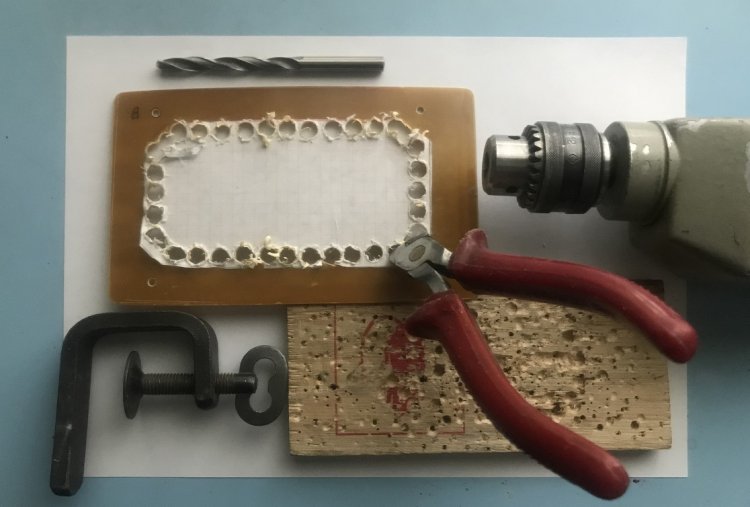

Выкусывание кусачками высверленного (но пока не выпадающего) паза под динамик. Струбцина использовалась для зажатия стеклотекстолитовой заготовки на рабочем столе при сверлении отверстий.
Рисунок 06.

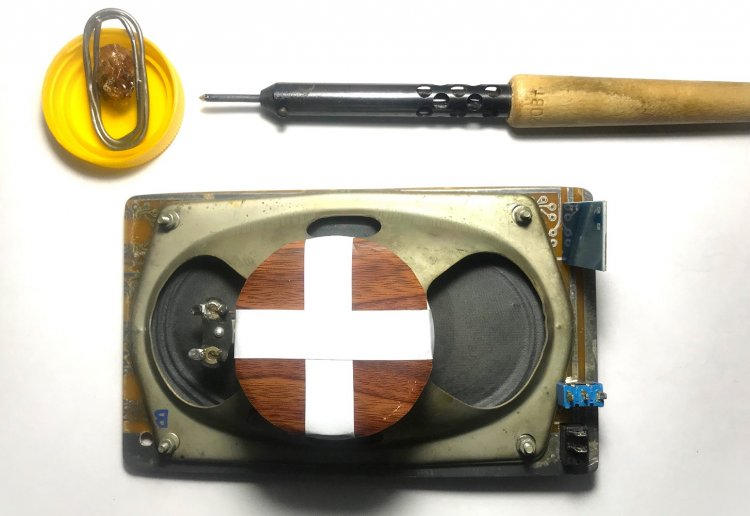

Чтобы динамик полностью поместился в выбранном корпусе, передней стенке корпуса придана форма слегка скруглённого прямоугольника. Для надёжного закрепления SA1 в выпиленном пазе, следует строго выдержать указанные размеры паза 12,9 х 8,2 мм. Чистовая доводка паза выполняется надфилем прямоугольной формы. LED «резерв» в ДСПС не использован. В отверстие диаметром 4,8 мм можно установить HL1, если фигурка собачки для светильника не приобретена.

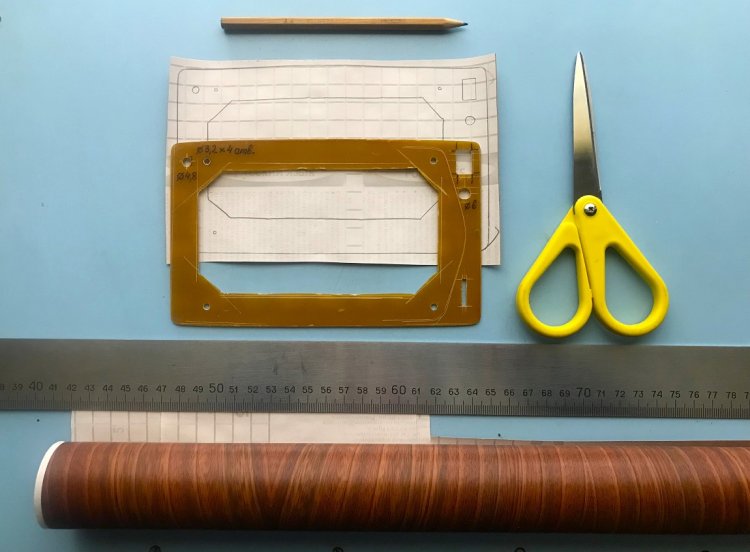

Рисунок 07.
Высверленная передняя стенка корпуса обклеивается самоклеящейся плёнкой «под дерево».
Рисунок 08.

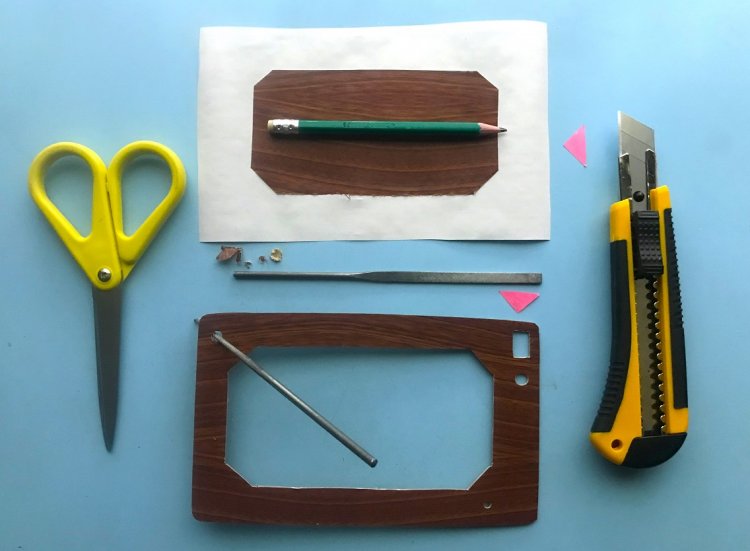

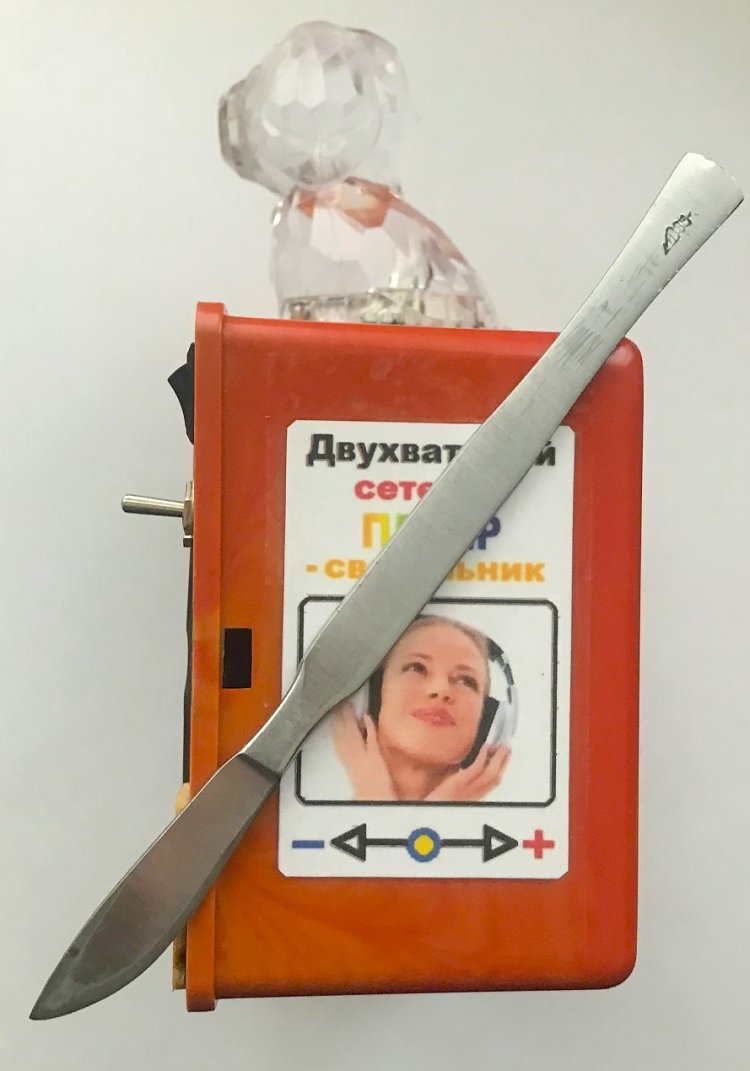

Излишки текстурной плёнки удаляются однонаправленными движениями плоского надфиля или напильника с мелкой насечкой. Ножницы выполнить данную операцию столь же аккуратно не смогут. Заклеенные отверстия протыкаются круглым надфилем также однонаправленными движениями (сверху-вниз). Должно получиться аккуратно! Оставшийся кусочек плёнки не выбрасываем, а оставляем «про запас».
Рисунок 09.

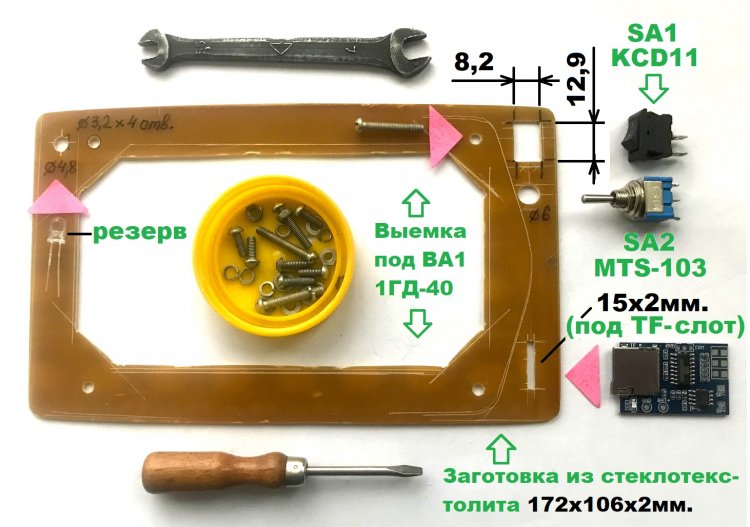

Вид на переднюю стенку корпуса со стороны динамика. В правом верхнем углу в паз размером 15х2 мм аккуратно вклеен модуль.
В правом нижнем углу в паз размером 12,9х8,2 мм туго (на трении) до упора вставлен «клавишник» SA2. Обратите внимание на горизонтальное крепление SA2. Всё готово. Остаётся выполнить пайку. «Декоративное» оформление динамика скрывает следы коррозии на его постоянном магните.
Рисунок 10.

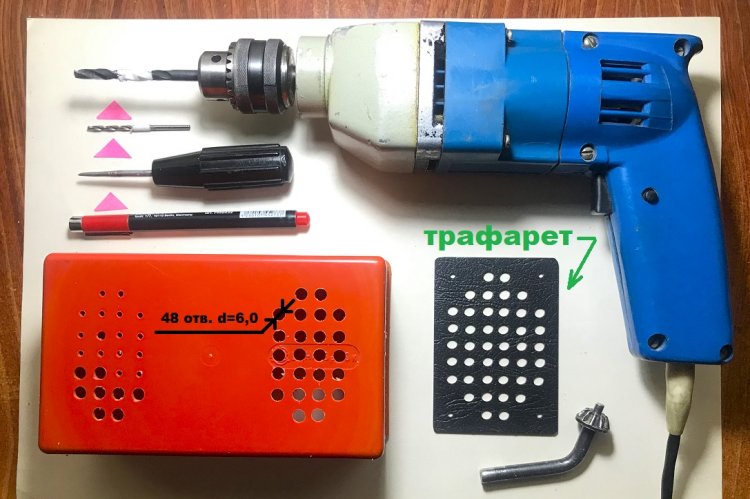

На задней стенке корпуса плеера сделано 48 отверстий диаметром 6 мм для прохождения звуковых волн от диффузора динамика – как в случае с не компрессионной акустической системой.
Для получения точного взаимного расположения просверленных отверстий рекомендуется предварительное сверление отверстий сверлом малого диаметра (1,6 … 2,9 мм). Если нет трафарета, то разметку можно выполнить с помощью приклеивания тетрадного листка «в клеточку» (см. рисунки 04 и 05).
Рисунок 11.

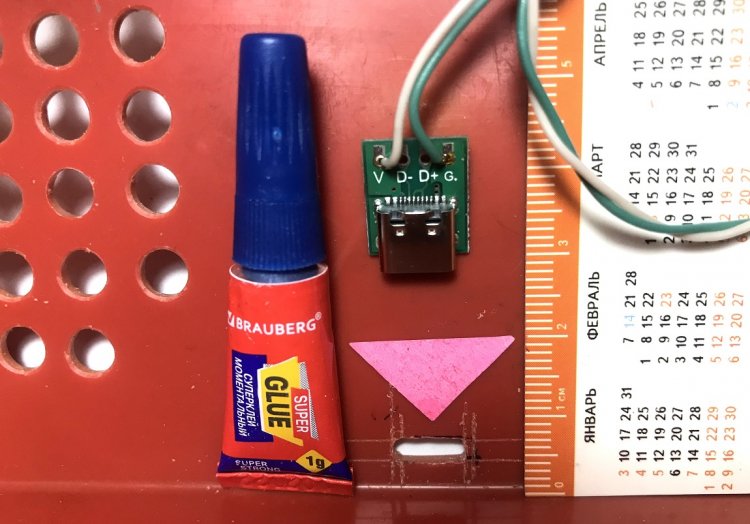

Гнездо питания «+5 Вольт» («Адаптер USB Type-C гнездо») с уже припаянными проводниками вклеивается в паз, пропиленный на задней стенке корпуса, с помощь суперклея SUPER GLUE. Буквой «G» на плате обозначено место для общего провода (GND), имеющего полярность «минус». Буквой «V» на плате обозначено место для провода «+5 Вольт». Средние площадки («D-» и «D+») не используются.
Рисунок 12.
Фигурка собачки для светильника взята готовой (см. фото её упаковки на рисунке 12). Из неё вынуты «севшая» батарейка CR2032 и атрибуты крепления батарейки и светодиода. Последовательно с выводом «-» светодиода (HL1) припаивается резистор R1 620 Ом.

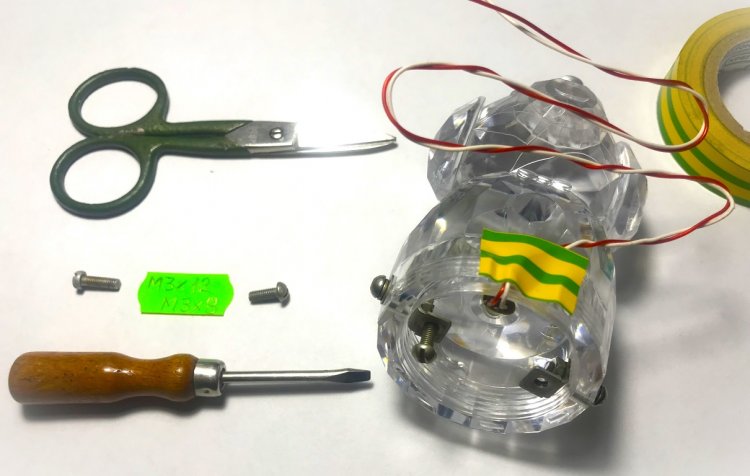

Рисунок 13.
Для крепления к корпусу плеера, прозрачная собачка дорабатывается. По её бокам (на высоте 6 …7 мм от основания) сверлятся 2 отверстия (d = 2,9…3,2 мм) под винты М3х12. Эти винты вкручиваются в самодельные стальные угольники, изготовленные из заготовок размером 18 х 8 х 0,8 мм. В одном из отверстий каждого угольника нарезается резьба М3. В эти отверстия с резьбой будут вкручиваться винты М3х8, прикрепляющие прозрачную собачку к корпусу плеера. От спаянных элементов HL1-R1 отводятся два разноцветных проводника (подлиннее, про запас) для подключения к источнику +5 Вольт (минуя клавишный выключатель SA1). Подробнее – см на рисунке 1.
Рисунок 14.

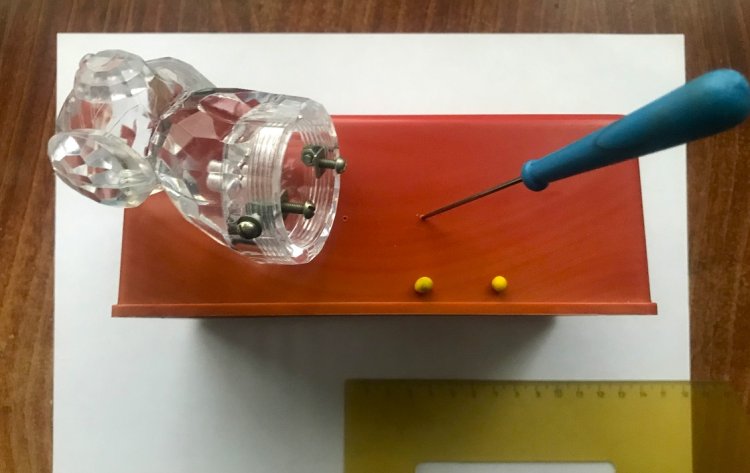

Найти центр для установки прозрачной собачки на верхней стороне красного корпуса можно по линейке, с помощью штангенциркуля и шила. Так как корпус не имеет форму прямоугольника, при разметке может появиться погрешность. Уточнить взаимное расположение центров отверстий можно «методом пластилинового трафарета». Головки обоих винтов М3х8 слегка облепляются маленькими шариками жёлтого пластилина и вместе с собачкой прижимаются к месту на красном корпусе, где должна располагаться собачка. В пластилине, перелепившемся с головок винтов на корпус плеера, хорошо будут видны центры крепёжных отверстий. Их «подтверждают» шилом и, убрав отпечатавшийся пластилин с корпуса, просверливают отверстия (d = 2,9…3,2 мм) под винты М3х8.
Осталось припаять пару жёлтых проводов, ведущих к динамику. Провода, ведущие к динамику BA1 и к тумблеру SA1, рекомендуется взять подлиннее (150 мм). Тогда легче будет откидывать крышку корпуса, например, для замены TF-карты новой (с другим репертуаром).
Рисунок 15.

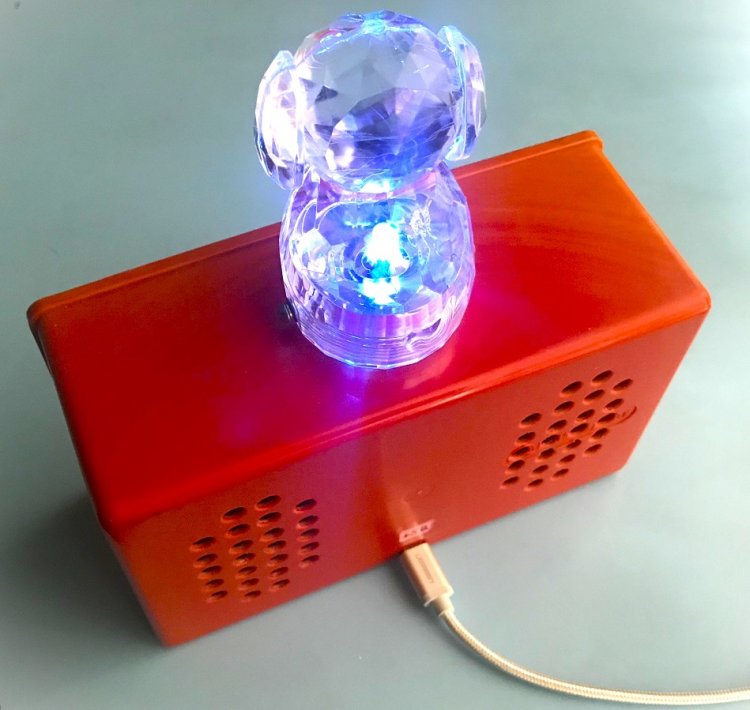

Вид на ДСПС сзади - сверху. Светодиод HL1 работает в режиме «Перелив» и в данный момент светится синим цветом. Работа светильника хорошо заметна при пониженном комнатном освещении. НО максимальный эффект от работы светильника будет в полной темноте. Светодиод HL1 RGBYW0 - 7 цветов (3,0 … 3,4 Вольта, 20 мА) можно заменить светодиодом, взятым из сувенирного изделия модели KOCNL-EL106(2018).
Рисунок 16.
Изготовленный плеер желательно обклеить этикетками. Это повысит не только уровень эстетического оформления плеера, но и упростит его использование. Инструкция «Порядок работы» будет всегда под рукой.

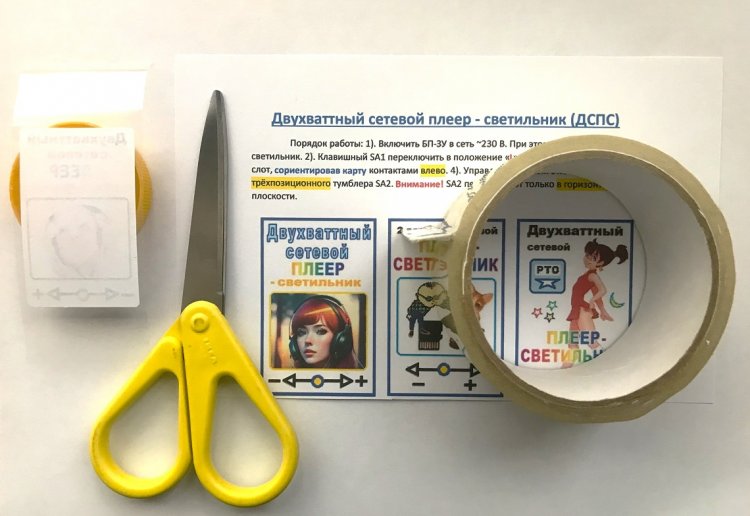

Для ламинирования и одновременного «приклеивания» этикеток к корпусу ДСПС используется прозрачный скотч шириной 48 - 50 мм. Приклеивать разные этикетки можно к одной или к трём сторонам корпуса. При оклеивании двух (одной боковой и задней) сторон корпуса будет наблюдаться асимметрия.
Рисунок 17.

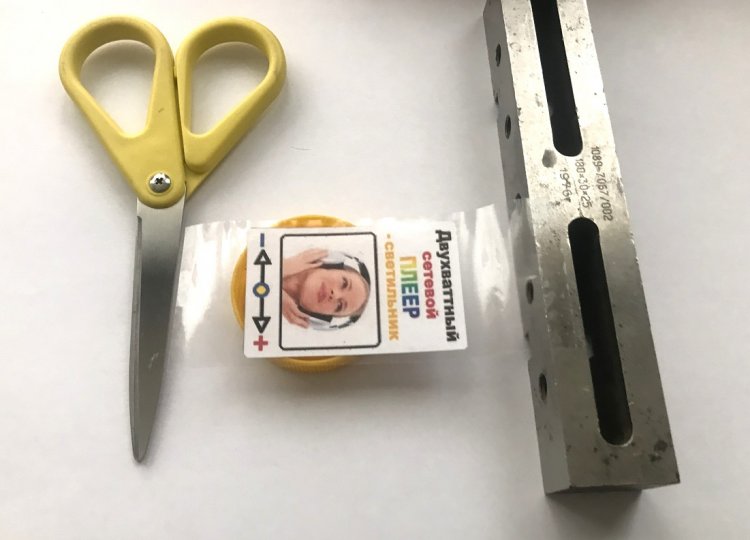

Для аккуратного обрезания, концы скотча желательно слегка вытянуть в одну линию, прилепив их, например, к металлическим болванкам.
Рисунок 18.
Этикетку, заламинированную полоской скотча, переносят на корпус с помощью пинцета. Так легче прицелиться и разместить этикетку ровно. Когда этикетка будет над нужным местом, её можно пальцами другой руки аккуратно прижать и разгладить от центра к краям скотча. Возможна и другая методика приклеивания. Важно только то, чтобы на скотче не образовывались складки, портящие внешний вид этикетки.
Рисунок 19.

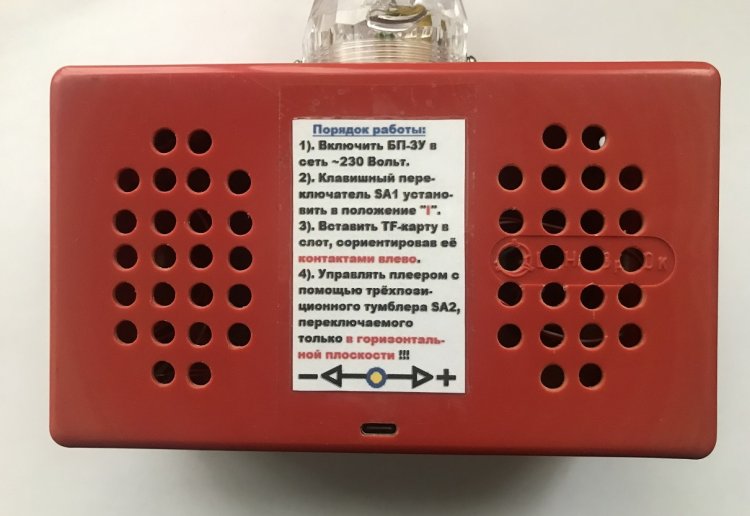

К задней стенке корпуса скотчем приклеивают текстовую этикетку «Порядок работы».
Рисунок 20.

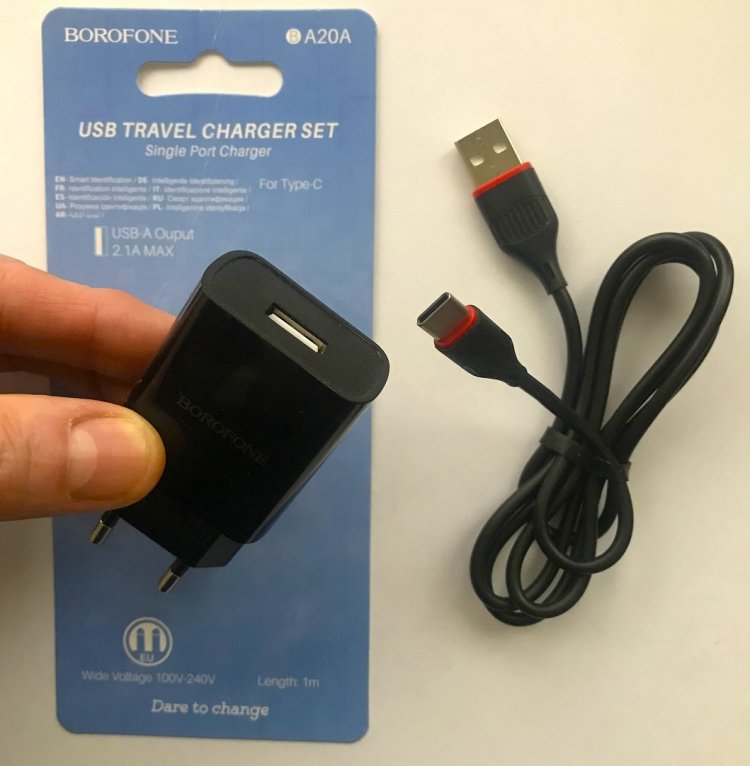

Таким или подобными ЗУ-БП можно питать ДСПС. Важно чтобы выходное напряжение ЗУ-БП было +5 Вольт. А нужный для ДСПС ток обеспечивается практически любым зарядным устройством. Кабель также может быть любой длины, но его разъёмы должны быть такими, как это показано на рисунке 21 (USB TYPE A и USB TYPE С).
Рисунок 21.

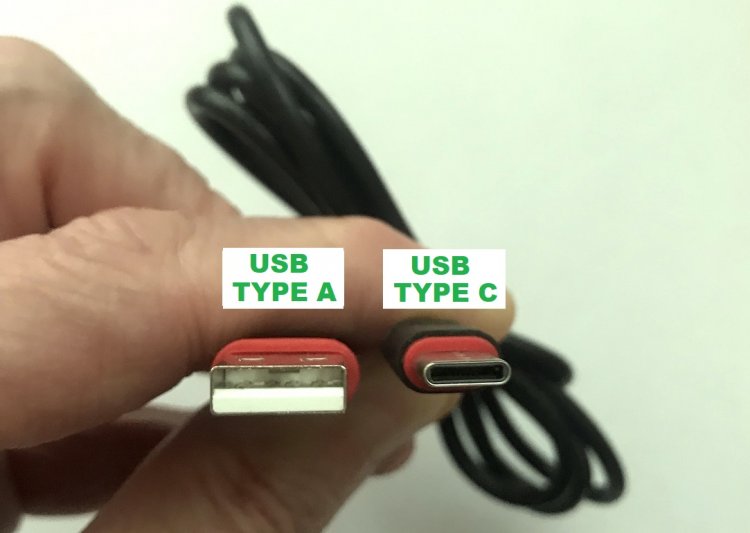

Здесь показан кабель для подключения ЗУ-БП к плееру ДСПС. С одной стороны кабеля располагается штекер (разъём) USB TYPE A, а с другой стороны кабеля - штекер (разъём) USB TYPE С.
Перевод английских слов для работы с ДСПС:
1). «NEXT» / «PREVIOUS» [ˈpriːvɪəs] - следующий / предыдущий. Команды выполняются краткими (до 0,3 секунды) установками тумблера SA1 влево или вправо (соответственно) с последующим возвращением тумблера в нейтральное положение.
2). USB - Universal Serial Bus «универсальная последовательная шина». Может использоваться и для подачи питания, и для обмена данными. Обмен данными в ДСПС не используется.
3). GND – общий провод.
Информация любителям усовершенствований
1). При автономном питании плеера, для экономии ёмкости аккумулятора, красный smd-светодиод D1, расположенный под слотом TF-карты, можно отключить. Для этого достаточно удалить smd-резистор, который на блоке А2 обозначен как R6.
2). Для включения светильника - цветомузыкального индикатора HL1 можно ввести отдельный тумблер. Тогда переключать светильник - индикатор HL1 можно будет независимо от плеера.
3). В Устройстве «Прибавь громкость!» (УПГ3) желательно установить нижний порог громкости, при достижении которого громкость перестанет автоматически уменьшаться.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье ДСПС. Первая часть гуманитарного блока – пять загадок.
Загадка №1.
Если нужна, то на неё давят и поглубже заталкивают, если не нужна – давят всё равно, но уже спрятать не пытаются. А она память отличную имеет, однако об оказанном давлении не помнит и обижаться не обучена.
Может быть, вам в большей степени по душе загадка, имеющая сказочно-арифметическое содержание. Если этой подсказки недостаточно, то прочитайте ещё одну.
Загадка №2.
Пластиковая Полудюймовочка 10 классов окончила. Восемь маленьких позолоченных ноготков имеет. За маникюром не следит, но в слот к самому модному девайсу забраться норовит.
Третья загадка является немногословной, а в сочетании с предыдущими загадками оказывается совсем не трудной.
Загадка №3.
Два названия имеет, гигабайтами владеет,
но девайсам чтоб служить, её нужно «загрузить».
Загадка № 4 почти детская и даёт довольно точное описание загаданного предмета. Нельзя не угадать ответ.
Загадка №4.
Её компьютер не читает, но картридер помогает.
Гаджет без неё скучает и работать не желает.
Загадка №5 содержит преувеличение, молодёжный жаргон и слегка олицетворяет загаданный предмет, но не оставляет (в сочетании с предыдущими загадками) шансов остаться без ответа-пароля.
Загадка №5.
В огромадном SD – слоте мелкая болтается,
но залезть в большой адаптер так и не решается.
Вторая часть гуманитарного блока – ребус ДСПС №1.
Разгадать загадки оказалось совсем не трудно, а вот правильно записать ответ поможет разгадывание ребуса. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 22).
И ещё одна подсказка: ребус составлен на английском языке (именно это и поможет правильно записать ответ - пароль к файлу DSPS_4work).
Полный ответ к ребусу ДСПС №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «DSPS_4work». Подсказки. Пароль к файлу DSPS_4work состоит из 2 слов на английском языке. Сначала пишется название форм фактора SD-карты (microSD). Затем ставим печатный пробел и слово из 4 букв. Причём, первая, шестая и седьмая буквы пароля пишутся прописными (большими). Если ответ окажется правильным, файл откроется, и вы получите комплект фотографий и чертежей для изготовления ДСПС.
Zip-архив файла «DSPS_4work» (1373 кБ) можно скачать, пройдя по ссылке.
.
Желающим более подробно познакомиться с TF-картой, рекомендуем посетить сайт «Aiseesoft» с размещённой на нём информацией «Узнайте всё о том, что такое TF-карта и как её использовать».
Приложение к ДСПС
Устройство «Прибавь громкость!» - 3 (УПГ3)
ДСПС так бы и остался ещё одним не оригинальным изделием, изготовленным на базе модуля MP3 – плеера, производства КНР, но на его базе была проверена полезная идея. Для того, чтобы ДСПС превратился в устройство, имеющее важный экологический признак (защиту слуха), для него была изготовлена приставка.

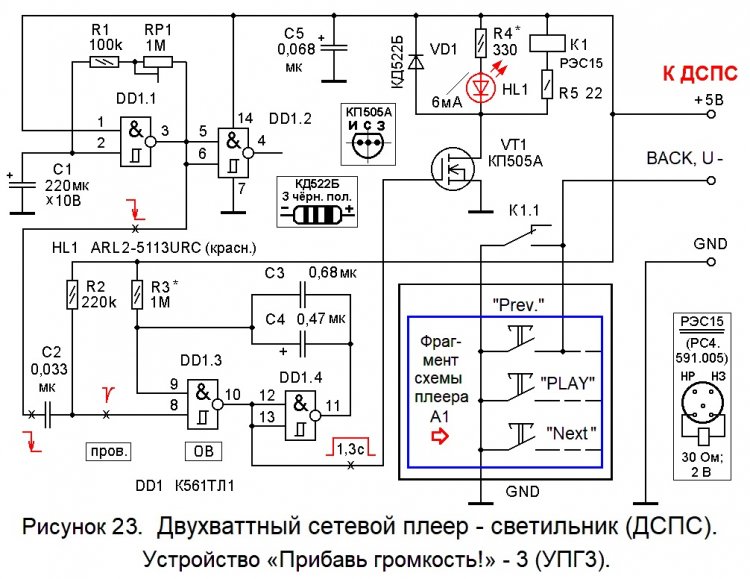

Рисунок 23.
УПГ3 можно отнести к устройствам, оберегающим слух меломана. УПГ3 периодически уменьшает громкость воспроизведения, предлагая тем самым меломану слушать плеер на пониженной громкости. (Когда громкости меломану будет явно не хватать, он может легко прибавить громкость).
УПГ3 представляет из себя приставку, состоящую из 3 основных блоков.
1). Задающий генератор. На его выходе постоянно присутствуют прямоугольные импульсы с периодом следования от 60 секунд и более (выбирается по желанию настройщика).
2). Одновибратор, формирующий импульс длительностью 1300 мС (допустима длительность от 950 до 1800 мС).
3). Токовый ключ на полевом транзисторе VT1. VT1 периодически включает электромагнитное реле К1 РЭС15 (005), которое своими НР контактами замыкает контакты трёхпозиционного тумблера SA2 «BACK, U–» (уменьшение громкости). Уменьшение громкости звучания плеера происходит автоматически каждые 60 секунд (или реже). Резистором R3 (750 кОм … 1,5 МОм) можно установить, за какое количество срабатываний реле К1 можно получить полный диапазон уменьшения громкости от максимума до минимума (до полного выключения).
При R3 = 1,387 МОм (длительность импульса ОВ=1800 мС) полный диапазон уменьшения громкости произойдёт за 6 срабатываний К1.
При R3 = 1,000 МОм (длительность импульса ОВ=1300 мС) полный диапазон уменьшения громкости произойдёт за 11 срабатываний К1.
При R3 = 0,750 МОм (длительность импульса ОВ = 950 мС) полный диапазон уменьшения громкости произойдёт за 33 срабатывания К1.
При уменьшении сопротивления резистора R3 ниже 620 кОм, вместо режима «уменьшения громкости», будет включаться режим «выбор предыдущего трека».

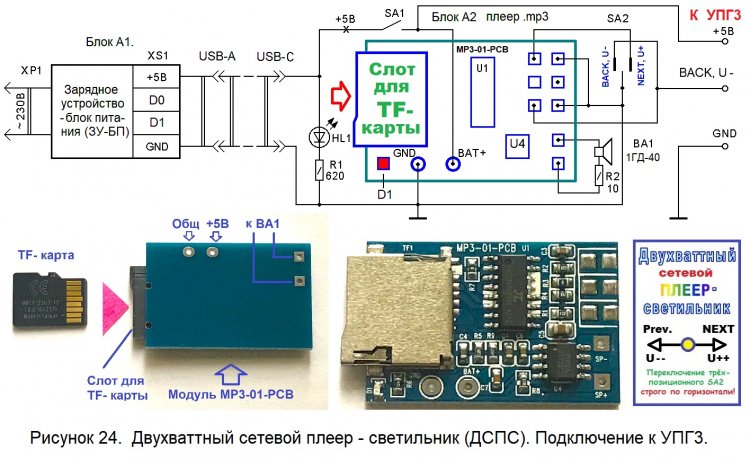

Рисунок 24. Рисунок полу-Э3 и фото.
Рисунок 25.

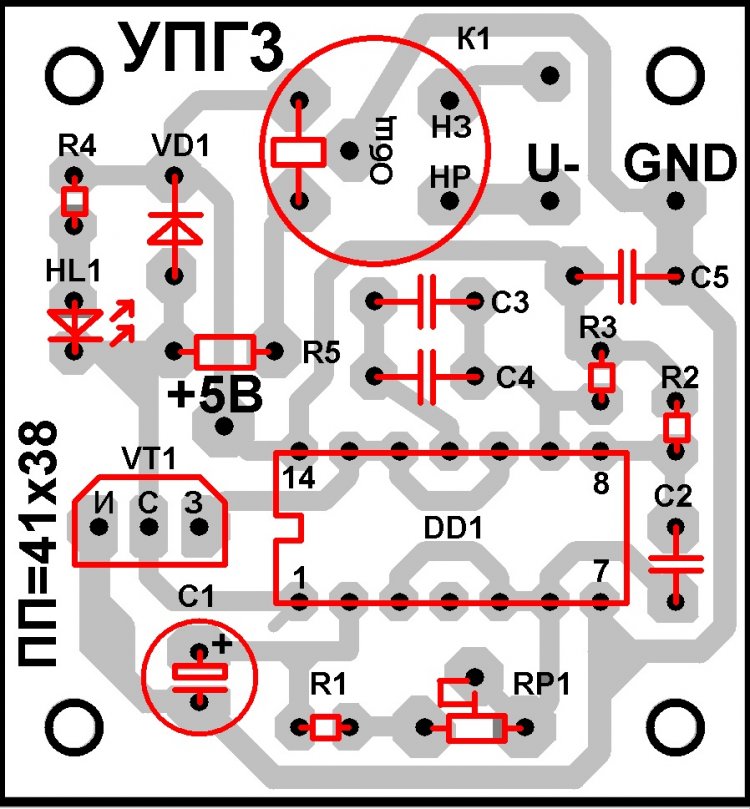

Схема расположения деталей УПГ3 на печатной плате, выполненной для ДСПС.
Рисунок 26.

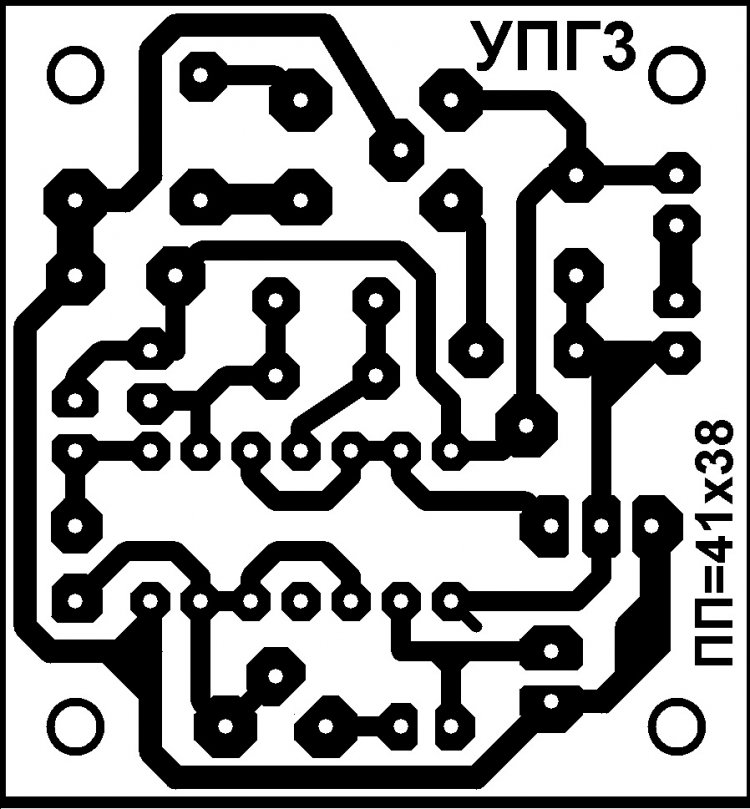

Трассировка ПП УПГ3 для ДСПС.
Рисунок 27.

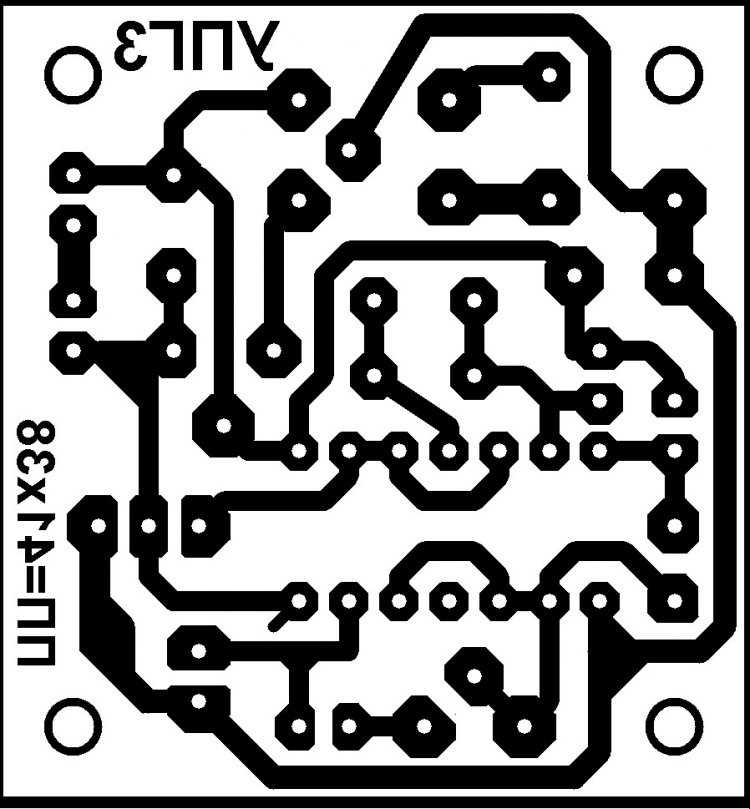

Отражённый рисунок трассировки ПП УПГ3 для ДСПС.
Примечание
В статье ДСПС использованы: 1). Загадки электронной тематики (ЗЭТ) №№ 136, 134, 132, 133, 137А. 2). Ребус ДСПС №1 на английском языке, предназначенный для правильного написания пароля к файлу «DSPS_4work».
