Нельзя сказать, что эпоха радиоприемников прошла. Например, в автомобиле я очень часто слушаю именно радиостанции, а не треки с флэшки. Дома тоже слушаю радио. Но в основном это радиостанции FM диапазона. УКВ диапазон старых радиоприемников все больше пустеет. До недавнего времени мне казалось, что там осталось только пара станций, но проверка показала, их немного больше. Проверял на своём старом радиоприемнике Океан-214. Для своего времени это был очень хороший радиоприемник: много диапазонов, относительно громкий, работает от сети и батареек, стильный внешний вид.
Приемник ранее был немного модернизирован. У этой модели нет отдельного сетевого выключателя, сетевой трансформатор постоянно включен, в тишине был слышен его гул. А так как радиоприемник какое-то время жил рядом с кроватью, мне нравилось слушать радио перед сном, гул мешал. Второй момент: при включении в сеть, у приемника постоянно горела подсветка. При выключенном переключателе подсветки она горела тускло, при включенном ярко. Полностью подсветка отключалась только при выключенном переключателе, в режиме питании от батареек. Поэтому я завел на выключатель питания сетевой провод, сделал переключатель выбора питания, переделал управление подсветкой, чтобы ее можно было выключить и при питании от сети, добавил светодиодный индикатор сети в индикаторное окошко «СЕТЬ».
Приемник много лет лежал без дела. Отсутствие расширенного УКВ диапазона сыграло в этом решающую роль. Новые интересные радиостанции были на нем не доступны. И вот недавно, при перебирании запчастей для очередной самоделки, приемник попался мне на глаза. Захотелось его включить. Первым огорчил регулятор громкости. От нуля до половины положения регулятора тишина, после половины громкий звук. Приемник работает только в УКВ диапазоне, на остальных диапазонах ничего не получилось словить. Захотелось восстановить работу приемника.

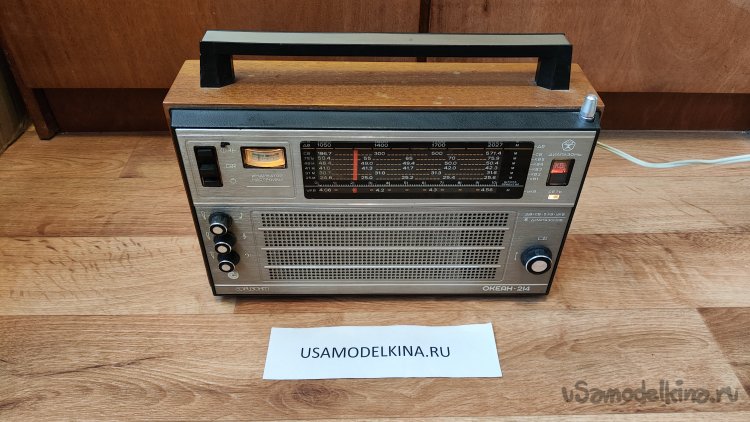

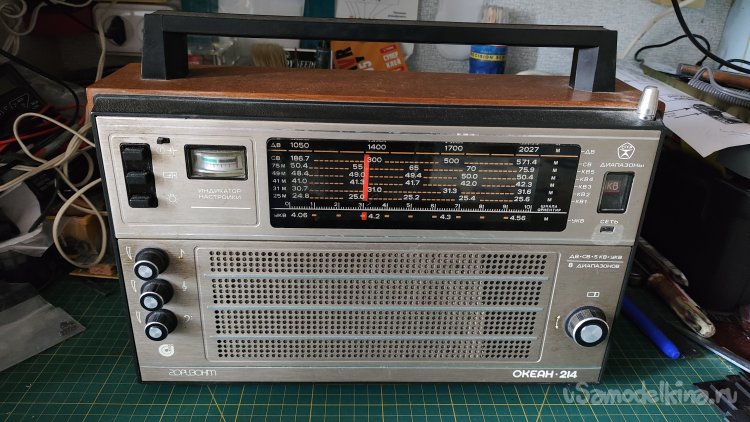

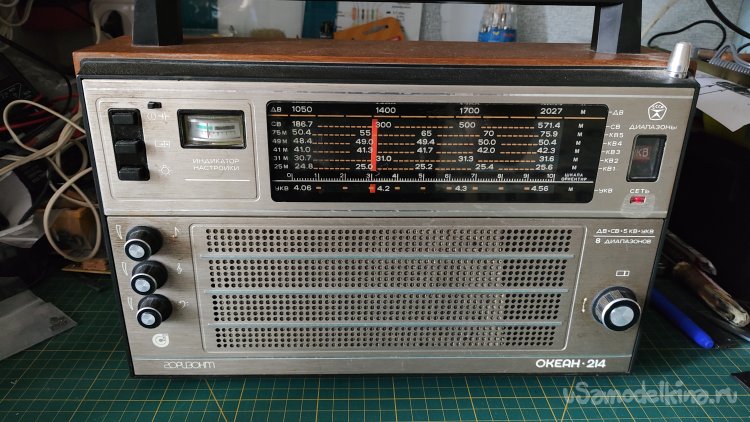

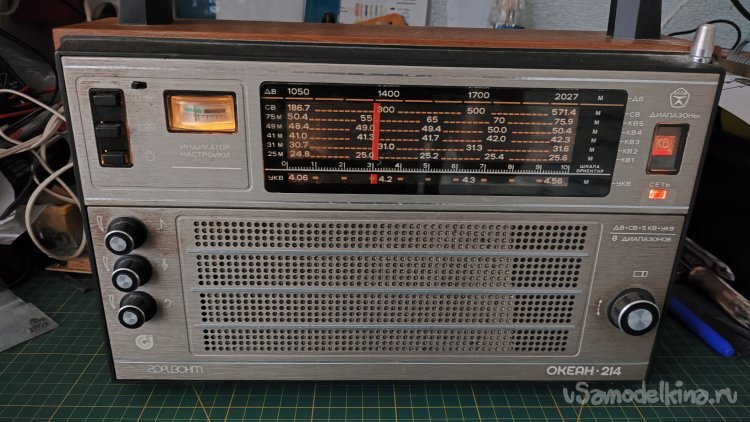

Пациент на рабочем столе.

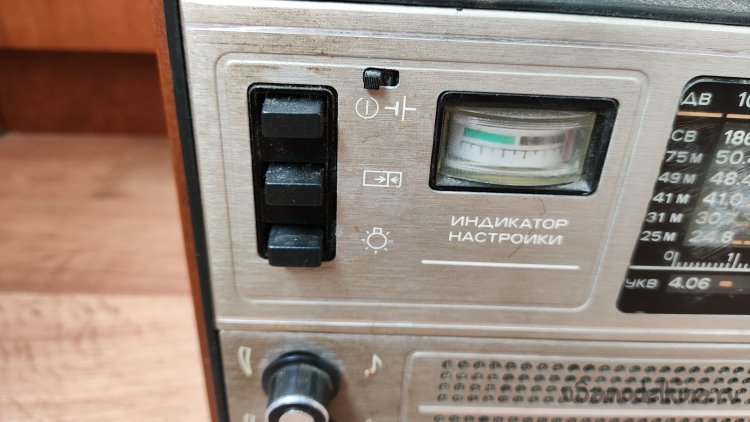

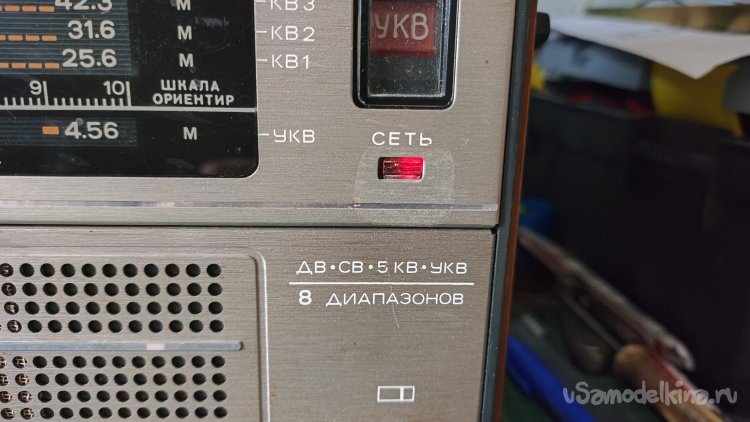

Небольшая демонстрация работы. При нажатии на верхнюю кнопку приемник включается, загорается индикатор "СЕТЬ".
При нажатии на нижнюю кнопку загорается подсветка.

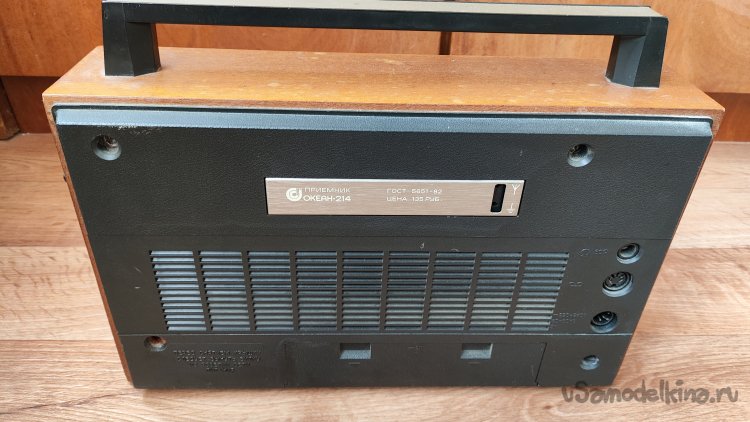

Займемся профилактикой. Снимаю заднюю крышку.

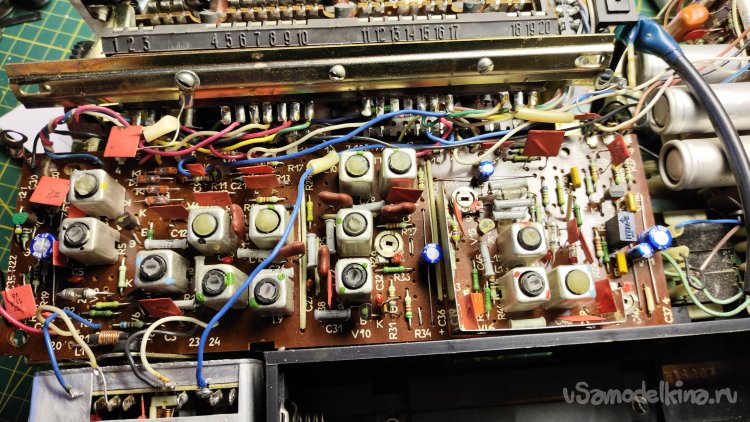

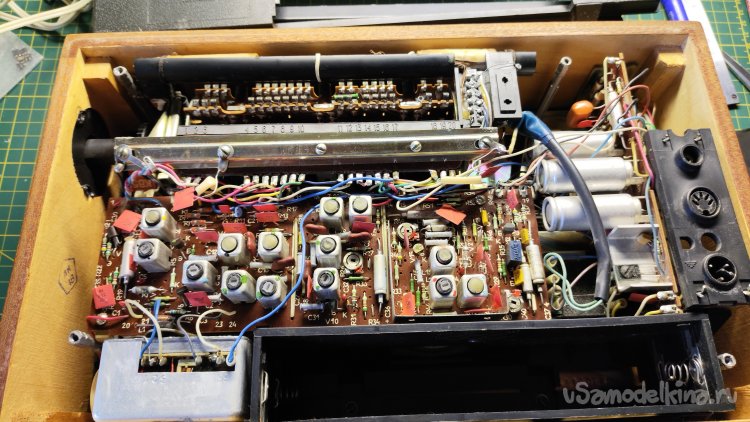

Сверху находится галетный переключатель диапазонов со «страшным» названием «блок КСДВ». Под ним расположен блок РЧ-ПЧ, еще ниже блок УКВ в алюминиевом экране и батарейный отсек. Справа блок УЗЧ с элементами блока питания.

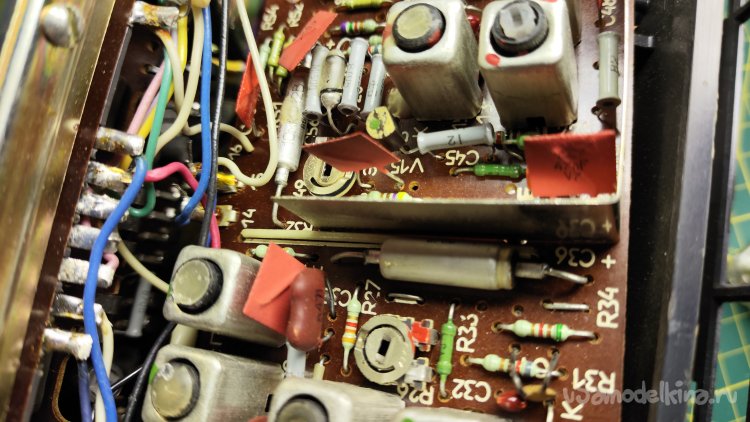

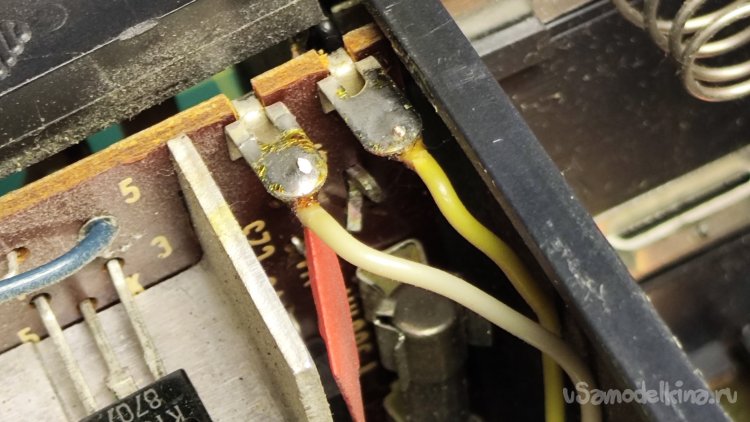

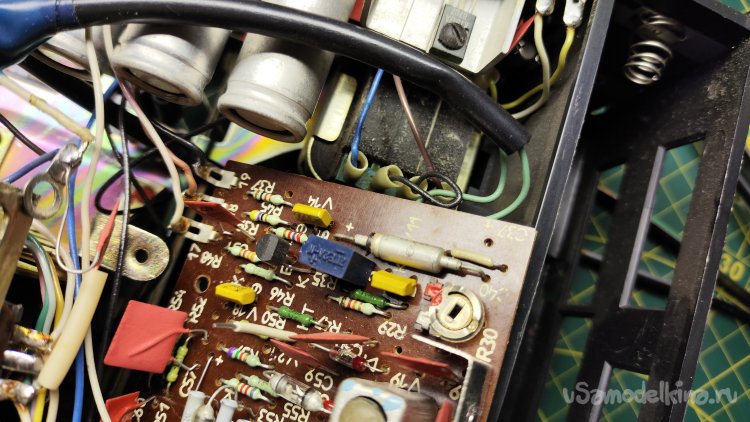

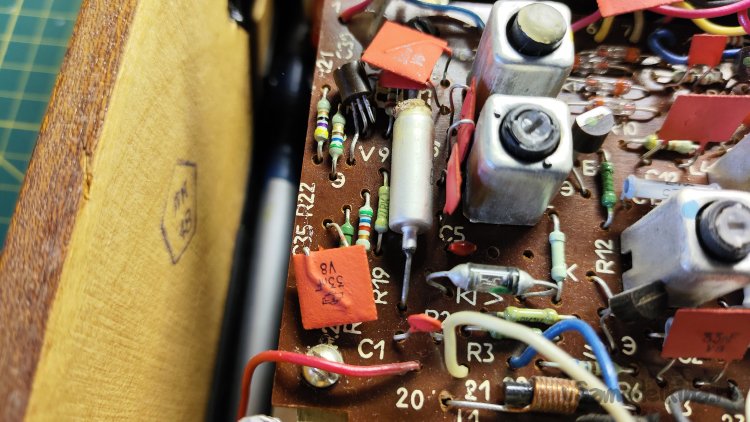

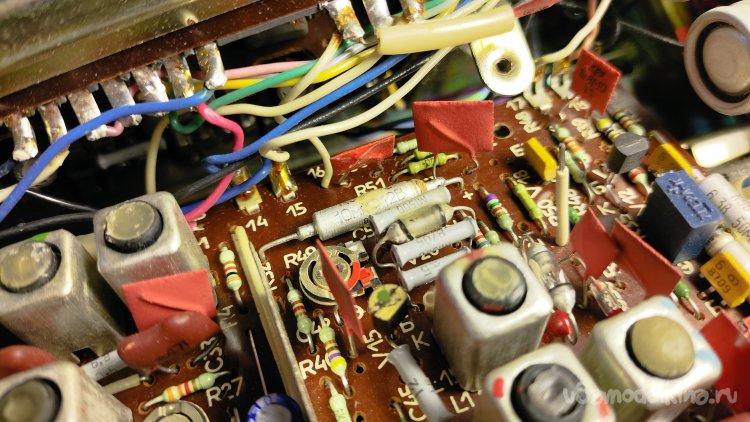

На плате блока РЧ-ПЧ привлекает внимание грустно «потёкший» электролитический конденсатор.
Электролитические конденсаторы слабое место любой аппаратуры. Виной тому активный электролит и технологические недостатки конструкции. Другие электролитические конденсаторы на этой плате визуально в лучшем состоянии, но все их необходимо проверить.

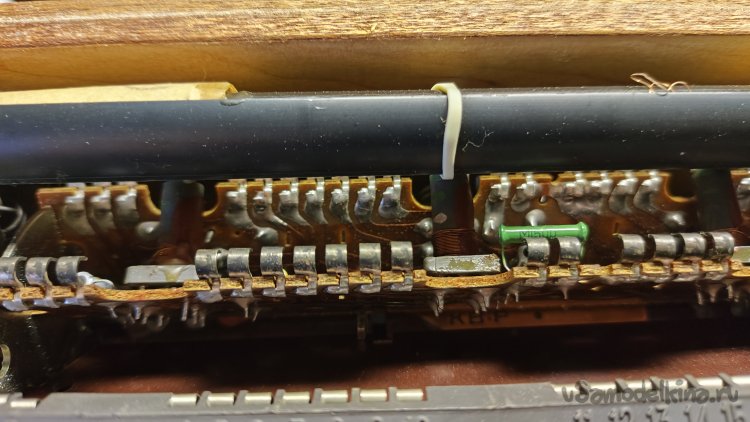

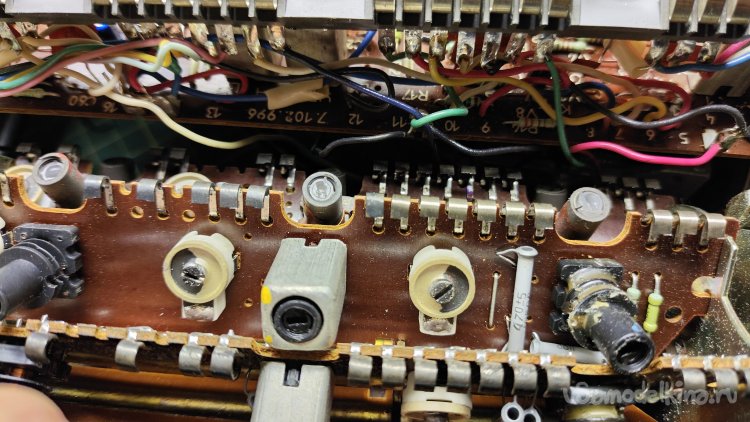

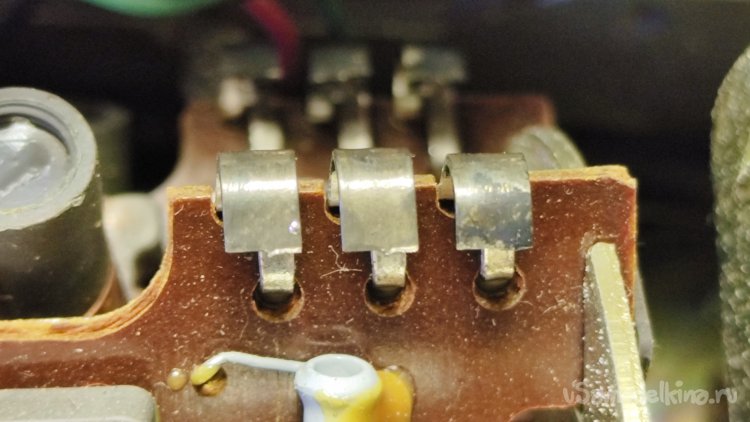

А это контакты галетного переключателя диапазонов. Судя по черному налету, они посеребренные. Окисленные контакты мешают нормальной работе, необходима чистка.

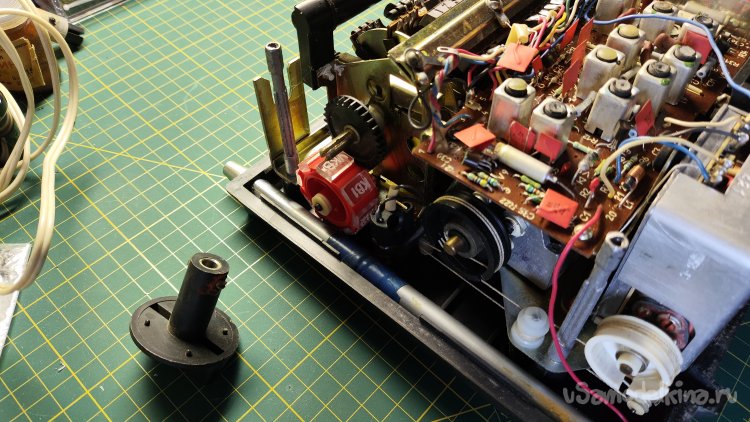

Снял ручку переключения диапазонов, после этого легко снимается деревянная часть корпуса.

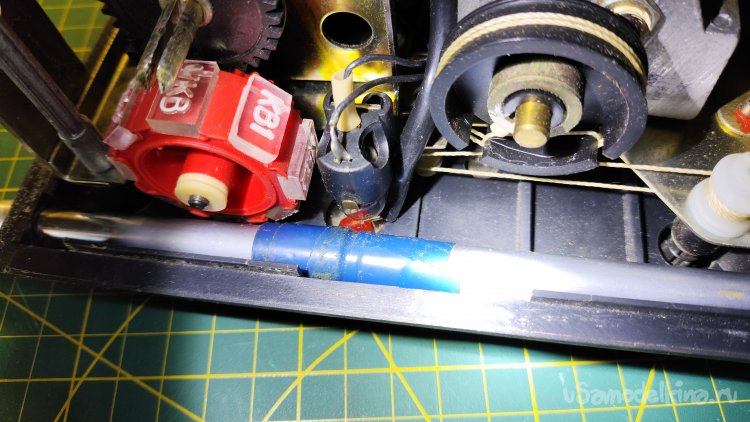

Под штатной лампочкой виден дополнительный светодиод индикации сети.

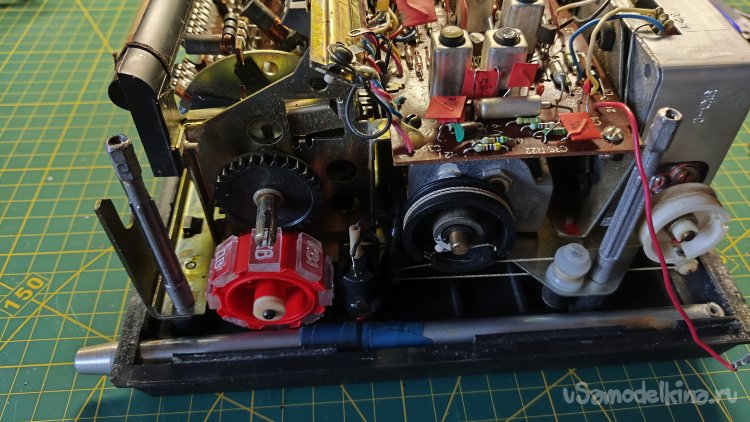

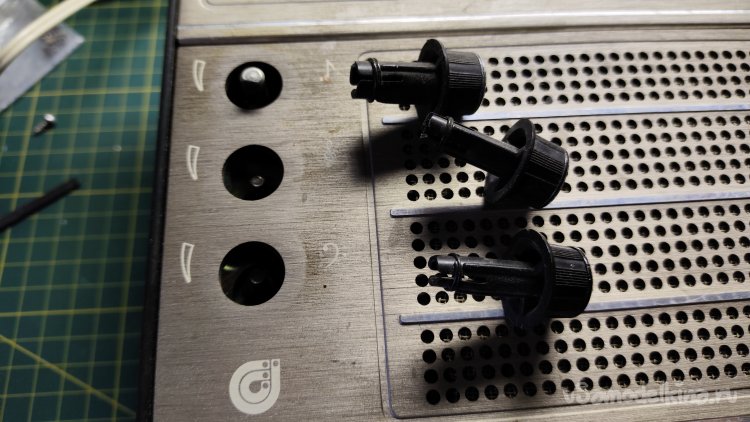

Для удобства работы переднюю панель, скорее всего, придется снять. Снимаю ручки управления.
Выкручиваю четыре металлические стойки, которыми передняя панель крепится к железному шасси. В советское время метала не жалели, аппаратура была крепкой и надежной, хоть и тяжелой.
Стойки сняты.

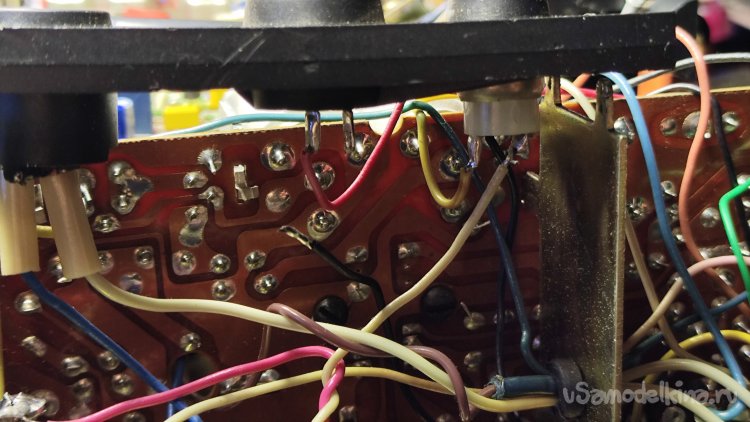

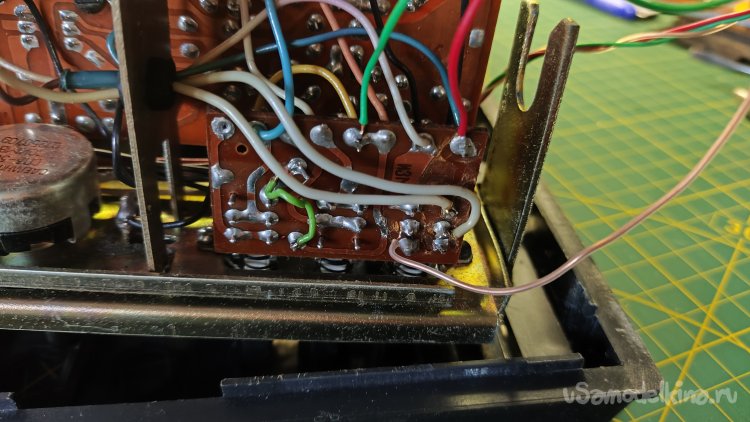

На плате видна модернизация управления питанием. Сейчас бы я так не делал. Все же переключатель П2К не подходит для коммутации на одной стороне переменки 220В, а на другой постоянки 9В. Между ними всего 1мм пластика!
Все переменные резисторы закреплены пластмассовыми гайками. Гайки плотно одеваются на ось резистора, что дает небольшое усилие при регулировке. Интересное решение, которое я редко где встречал.

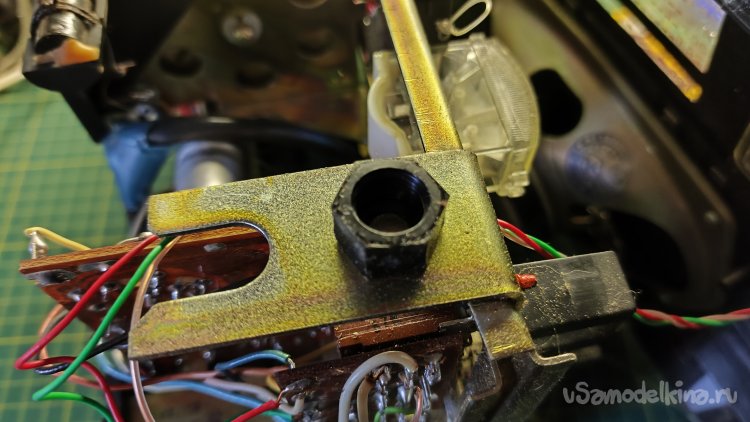

Открутил гайку переменного резистора управления громкостью.

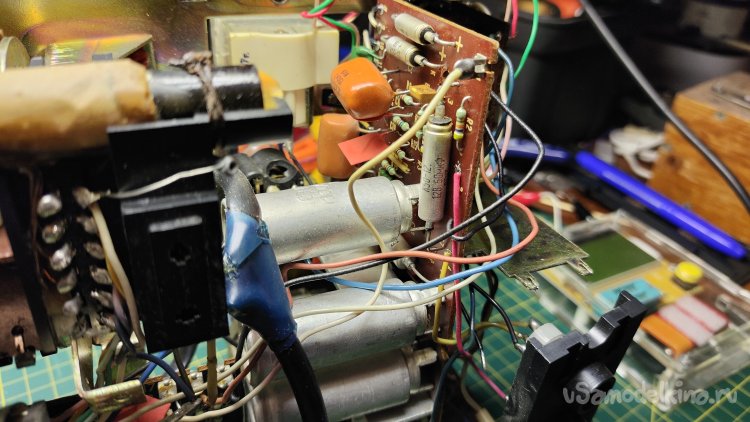

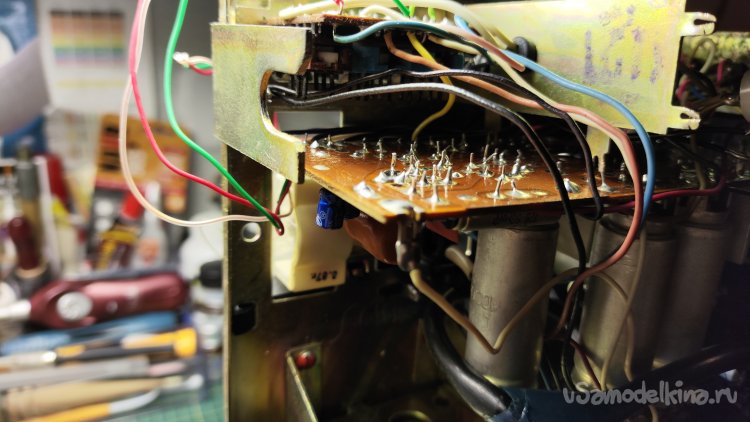

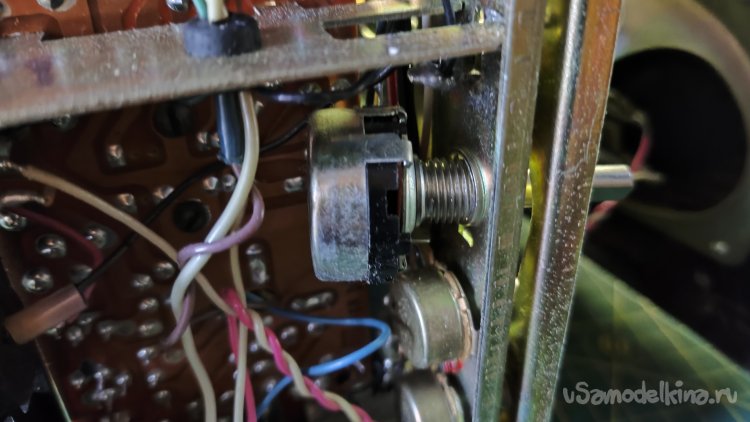

Первый косяк: переменный резистор не получается извлечь, контакты упираются в плату УЗЧ. Повернуть резистор мешают провода.

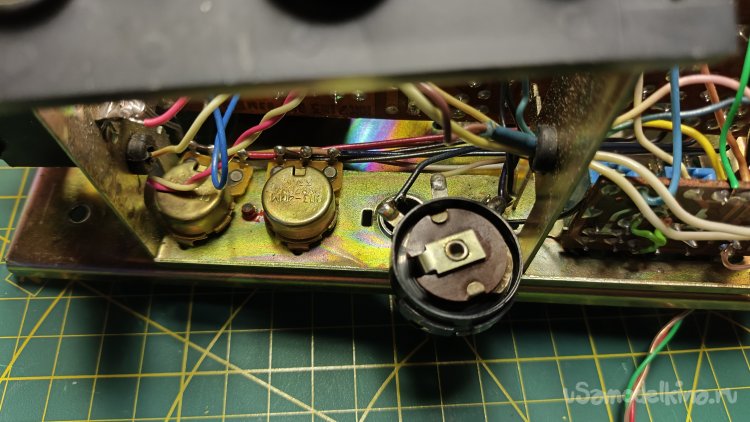

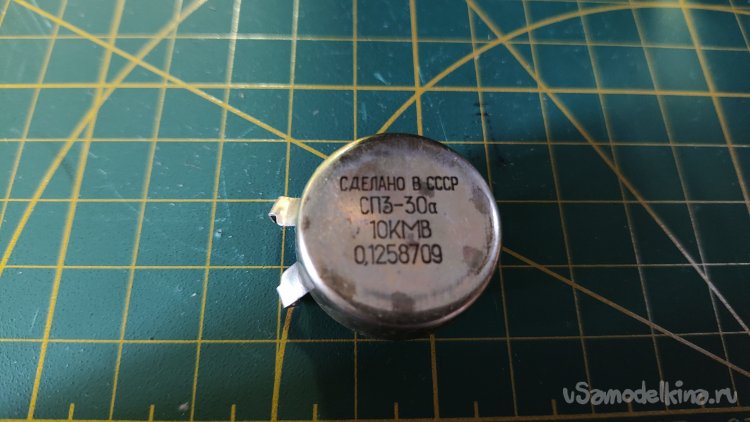

Снял крышку с резистора.

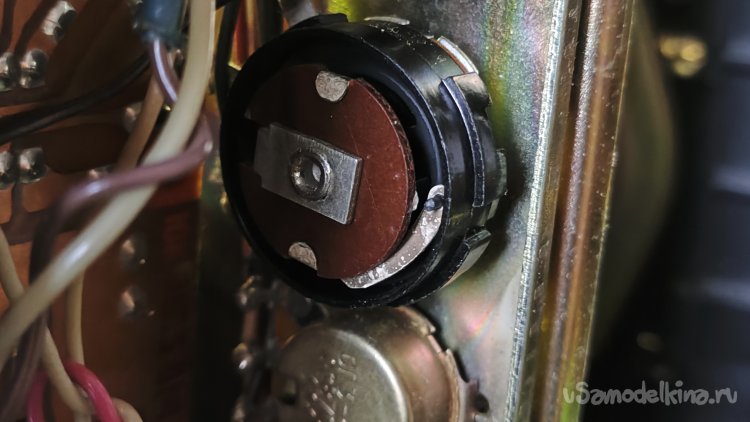

Изолятор подвижной части слишком большой, чистить и смазывать резистор неудобно. До центрально контакта без разборки вообще не добраться. Будет удобнее резистор отпаять, снять и разобрать. Но снятию мешает плата УЗЧ. Придется приемник разобрать больше, чем я планировал.

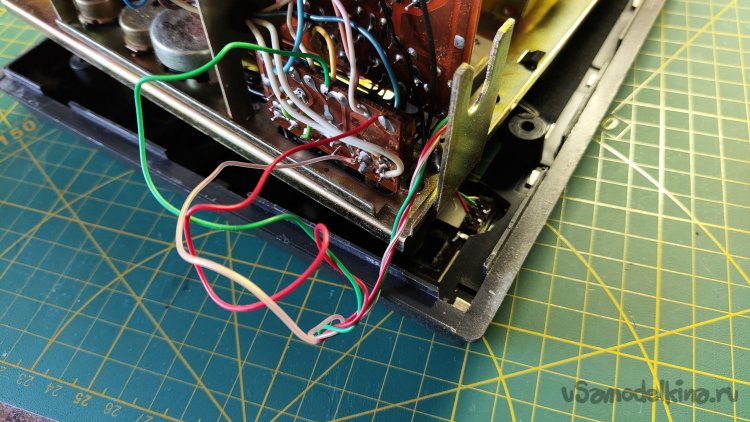

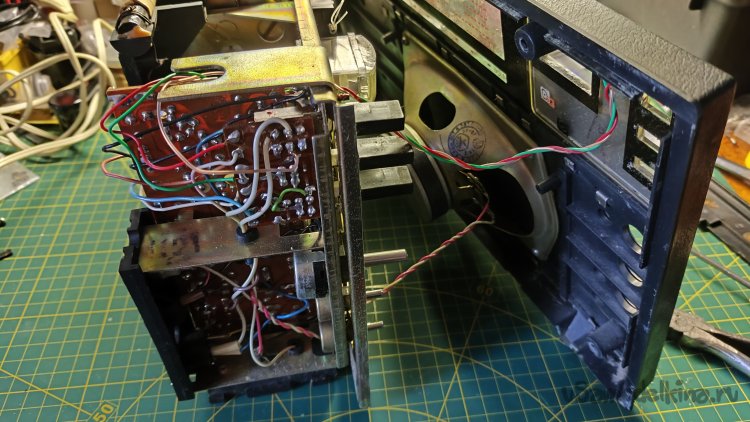

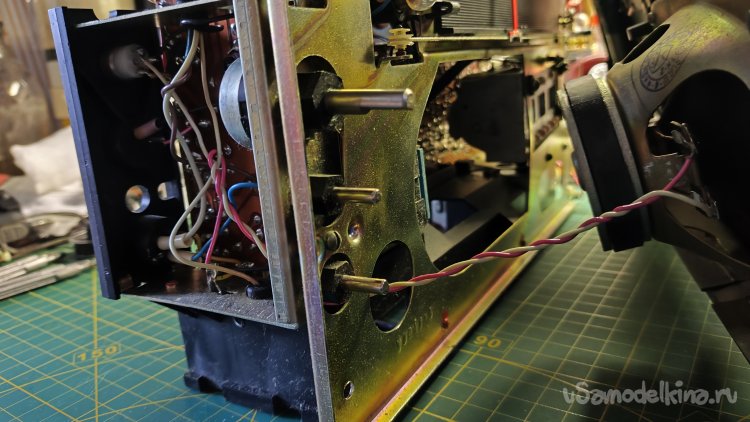

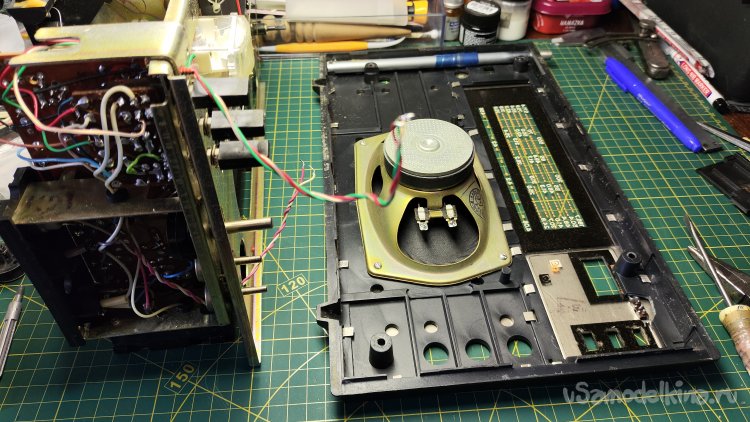

Снимаю переднюю панель, отпаивая провода от динамика и дополнительного переключателя.

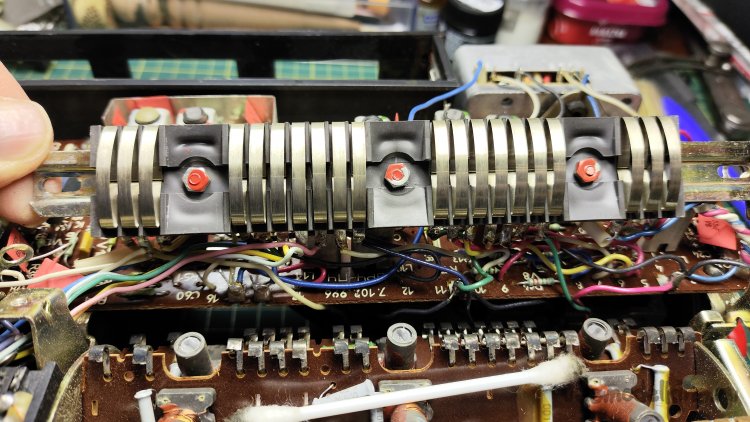

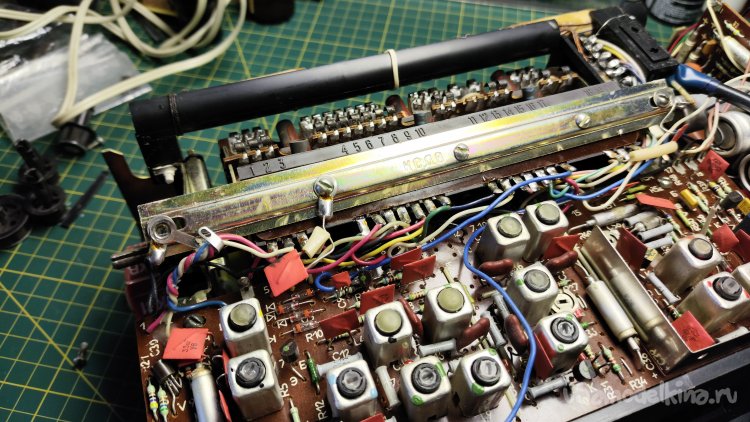

Ремонт регулятора громкости переносится на второй план, после снятия платы УЗЧ. Для начала займусь платой РЧ-ПЧ и галетным переключателем. Откручиваю два винта планки контактов галетного переключаеля.

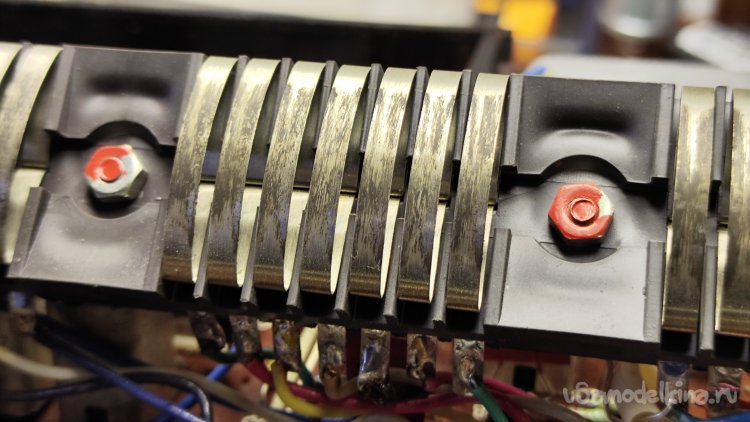

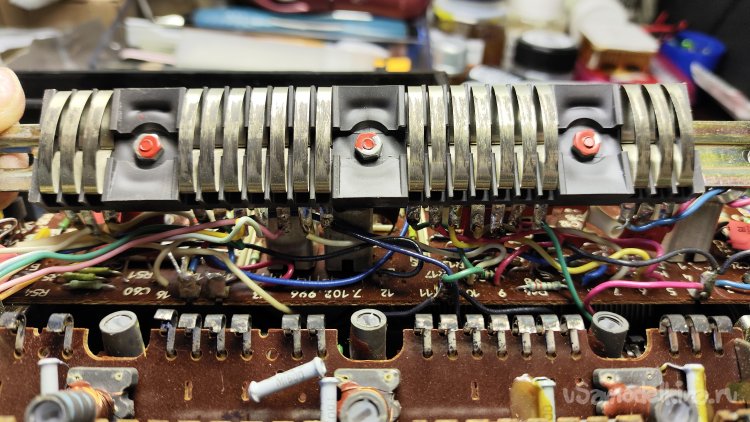

"Красота" контактов неимоверная.

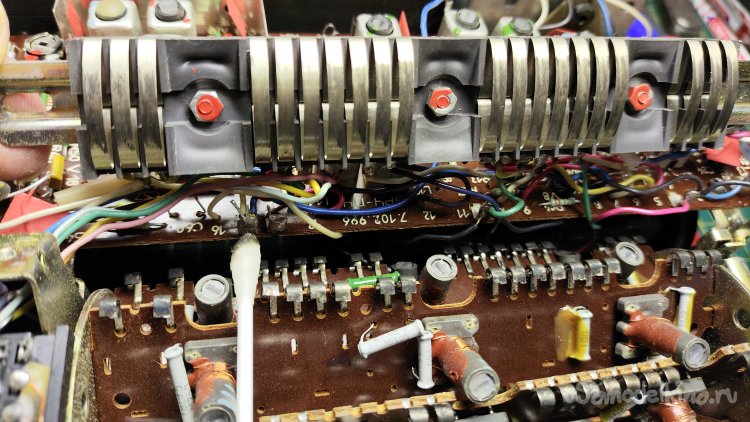

Пробую очистить контакты ватной палочкой и спиртом. Вроде получается.
Очищаю все контакты на планке.
Пробую отмыть посеребренные контакты на платах галетного переключателя. Отмываются, но темные следы все равно остаются. Пока оставляю эти контакты, надо подумать, чем их лучше чистить.
Для проверки и замены электролитов плату РЧ-ПЧ надо поднимать, разворачивать. Провода на блоке УКВ этому мешают.

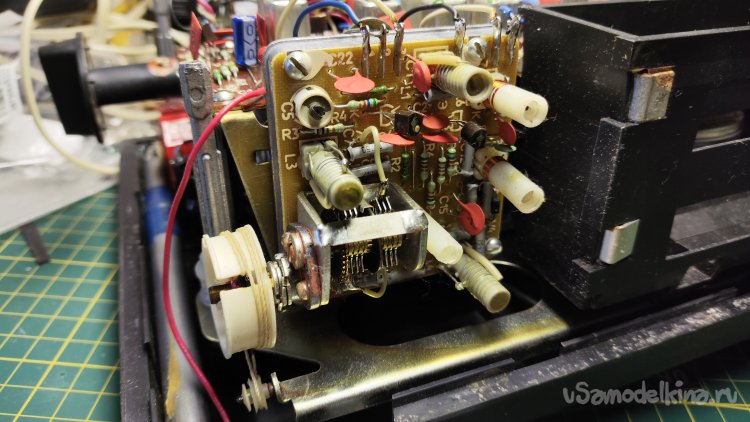

Вот так выглядит блок УКВ внутри, после снятия экрана. Электролитов здесь нет.

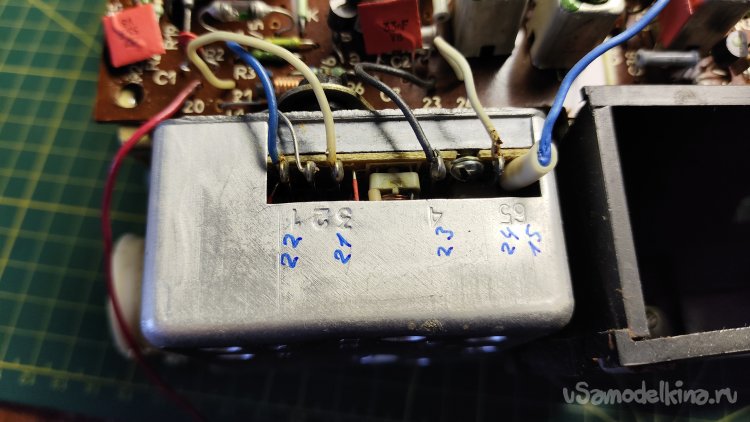

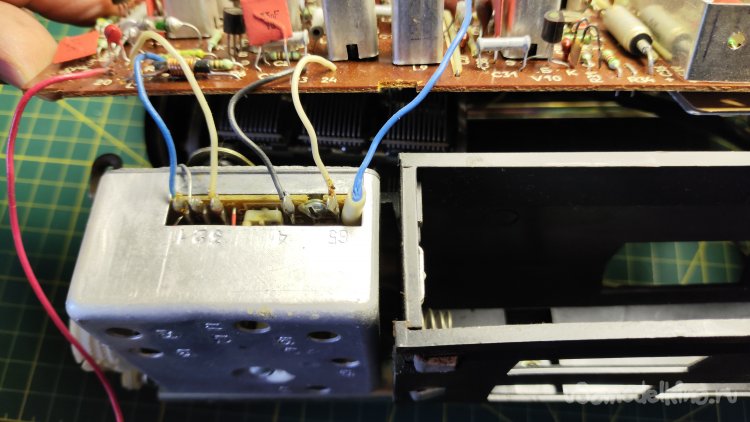

Подписал на блоке УКВ контакты, к которым блок подключается на плате РЧ-ПЧ.

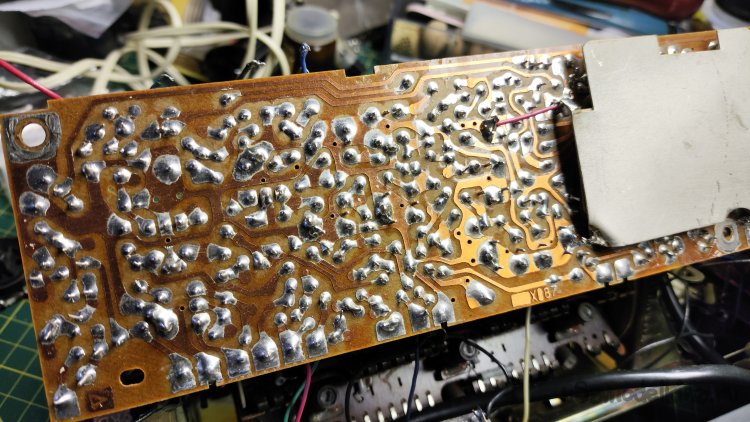

Отпаиваю провода и поднимаю плату.

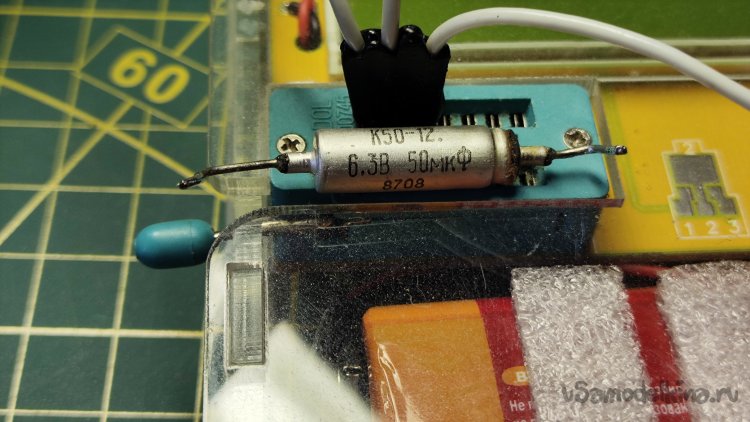

Выпаиваю первый электролит. На нем видна дата его изготовления 1987 год.

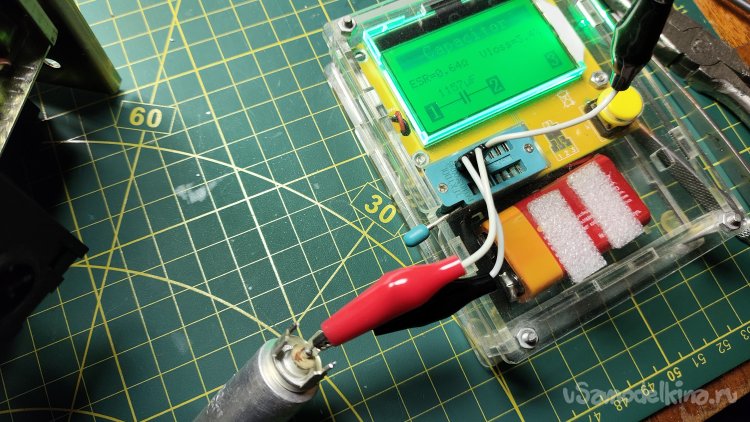

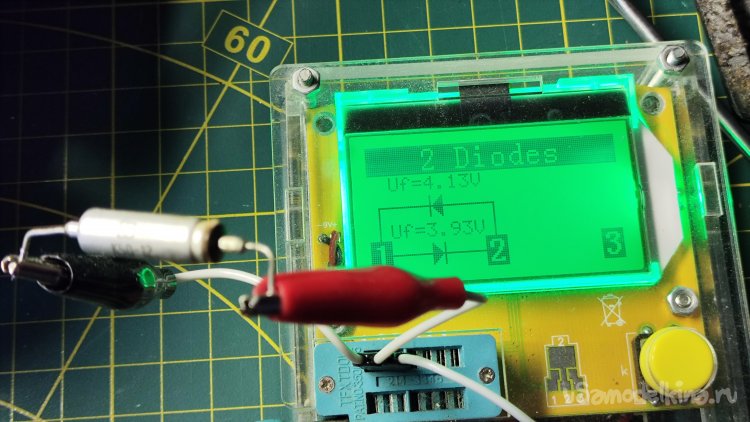

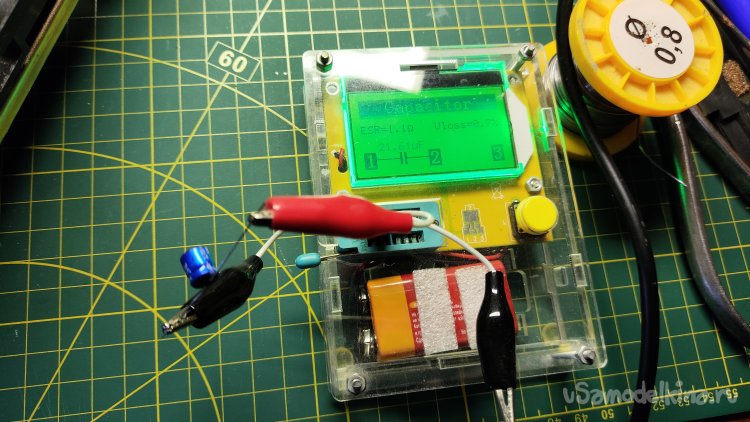

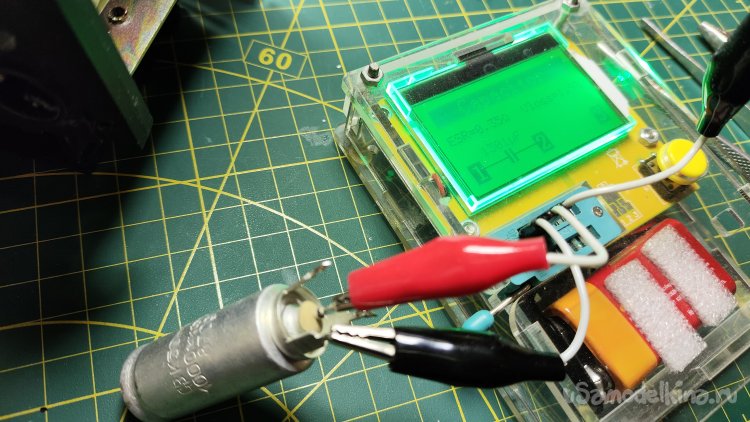

Пробую измерить емкость. Прибор не понимает, что к нему подключено. Конденсатор под замену.

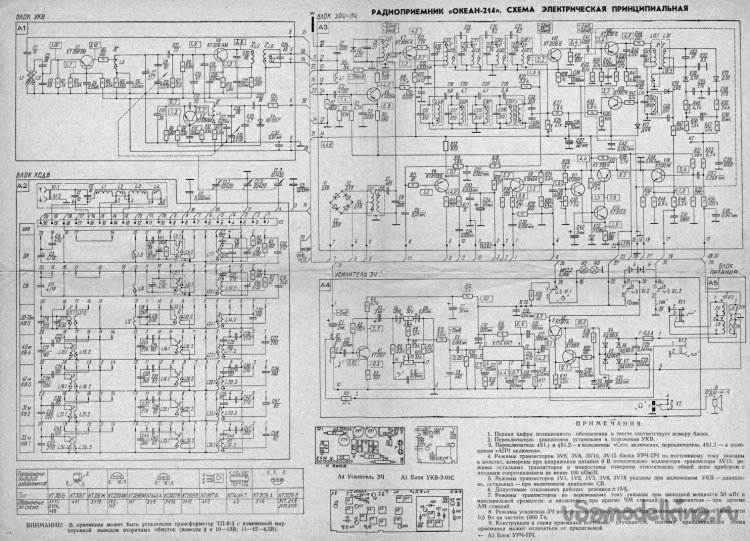

Скачал схему приемника, чтобы понимать каким конденсаторам можно смело добавить емкости, чтобы использовать те, что есть у меня в наличии.

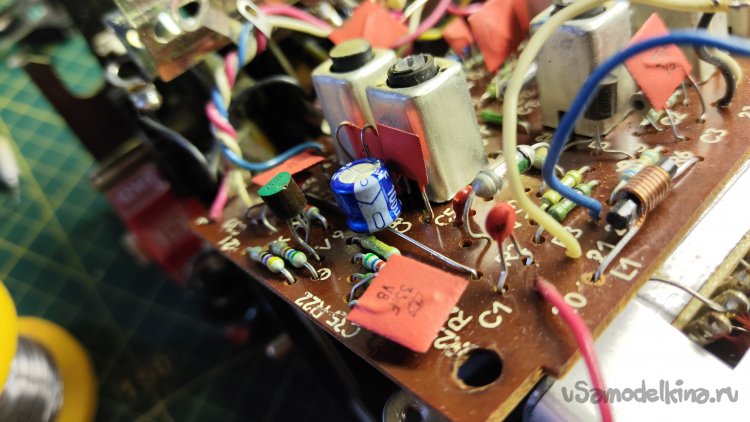

Конденсатор С24 50 мкФ х 6,3 В стоит в питании блока КСДВ. В наличии есть красивые конденсаторы на 100 мкФ. Вполне подходят и длины ножек хватает. Устанавливаю.

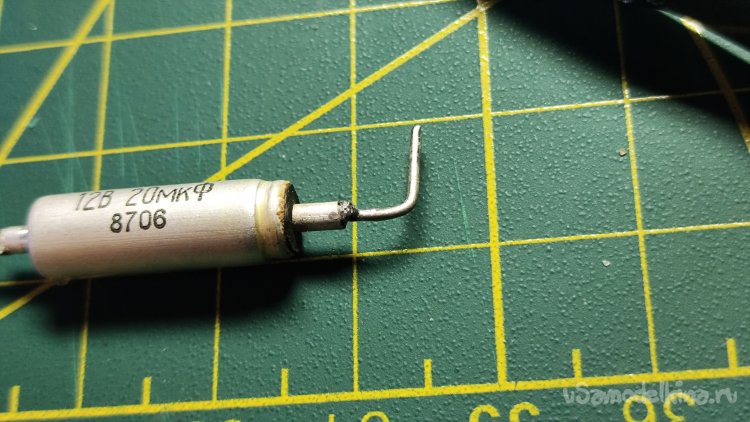

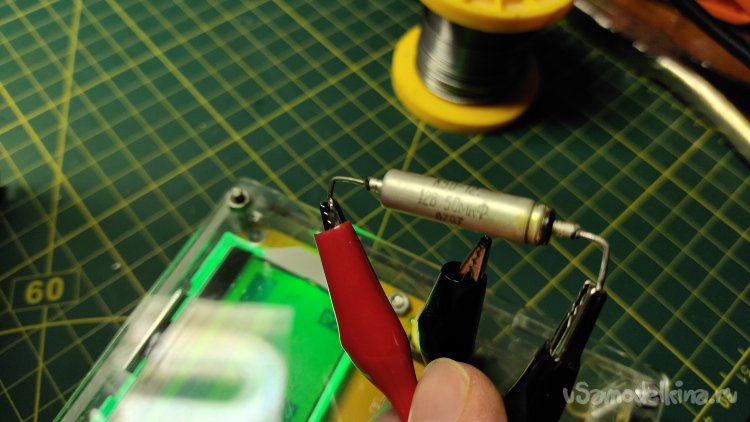

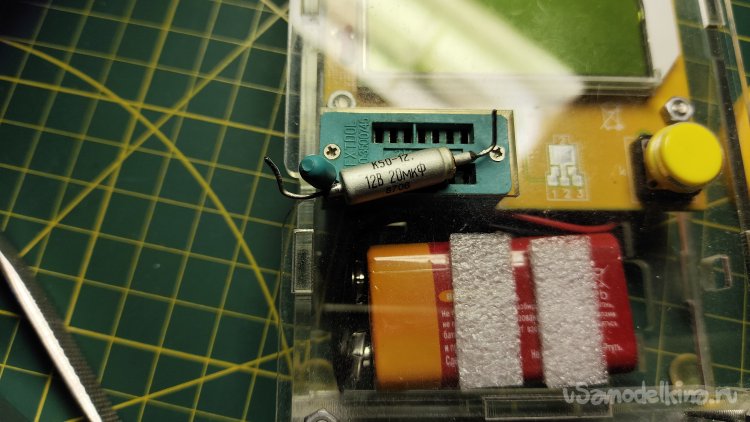

Следующий конденсатор С36. На корпусе маркировка 20 мкФ х 12В.

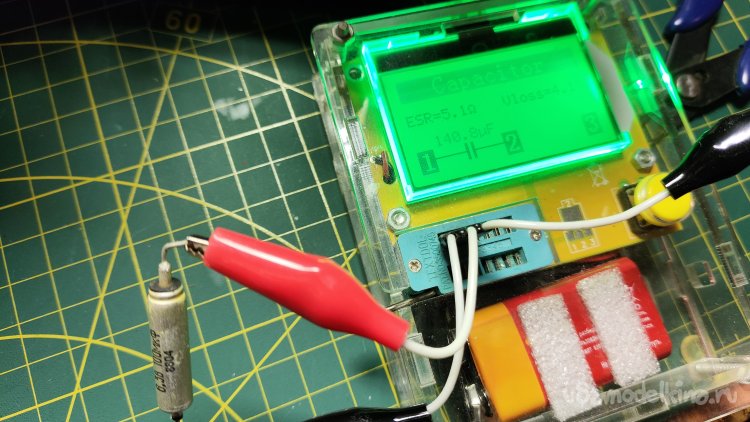

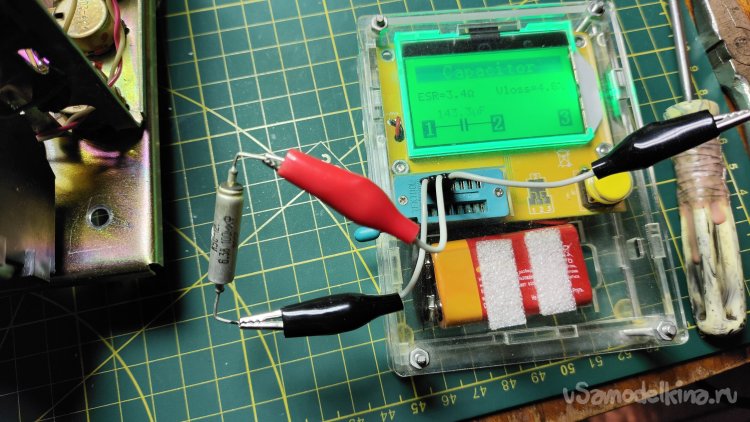

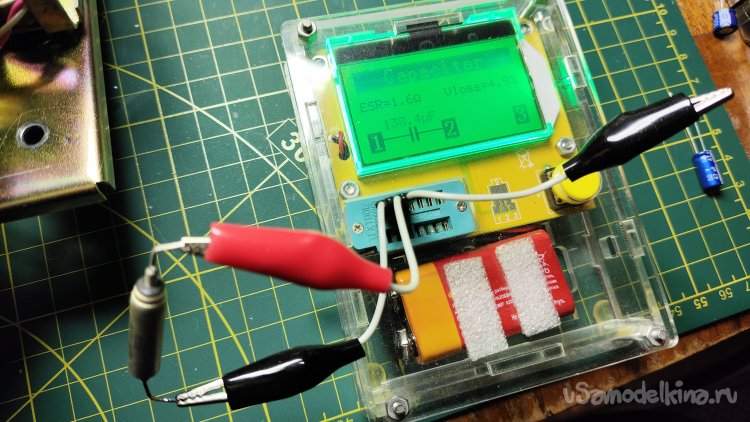

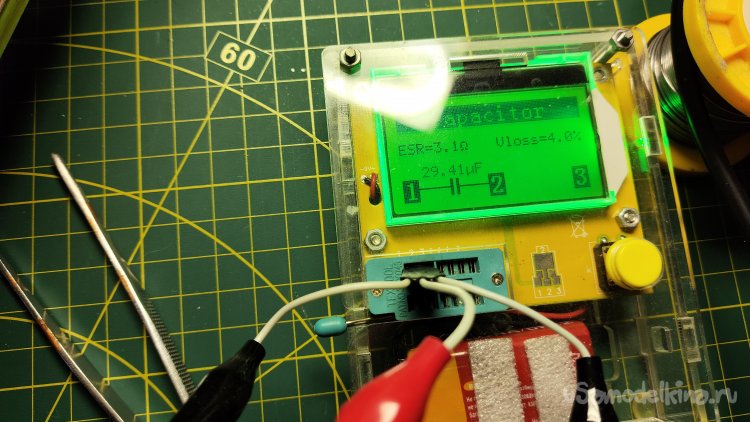

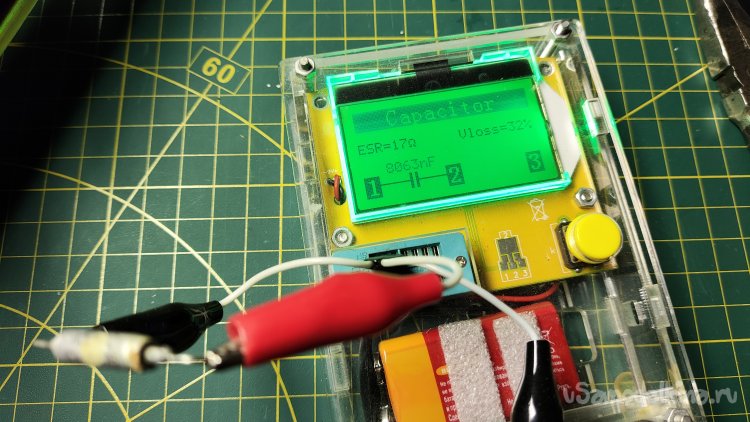

Прибор намерял 29 мкФ, небольшое ESR и небольшую утечку.
Можно было бы не менять, но раз затеял профилактику, то поменяю все. А для себя буду только сохранять информацию о состоянии. Следов сильной коррозии на конденсаторе нет.

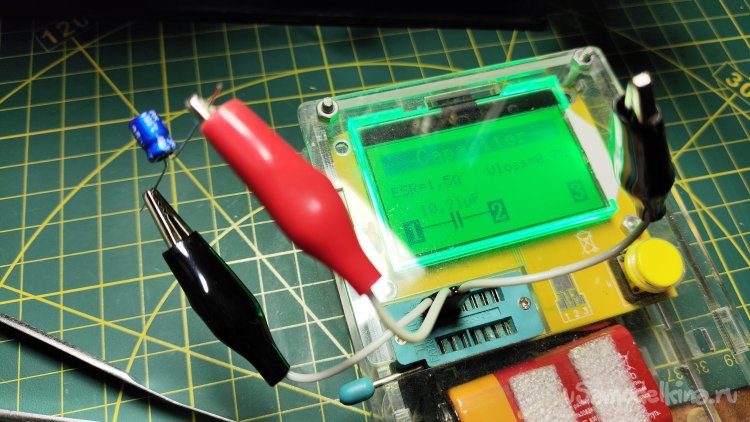

А вот это измеренные параметры нового. Он явно лучше. Пока
. Кто знает, что с ним будет через 30-40 лет?

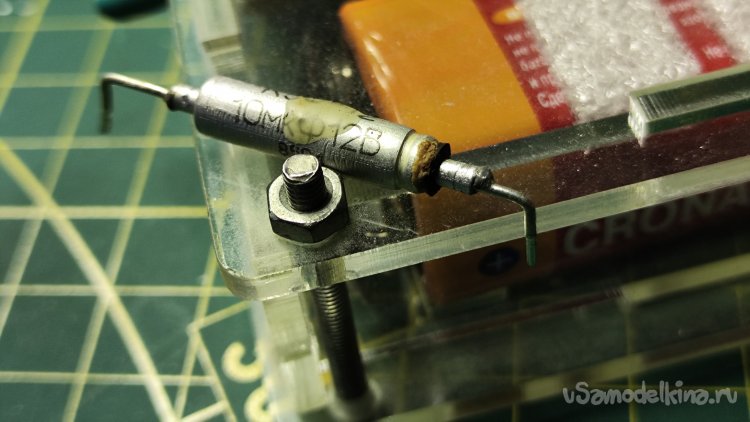

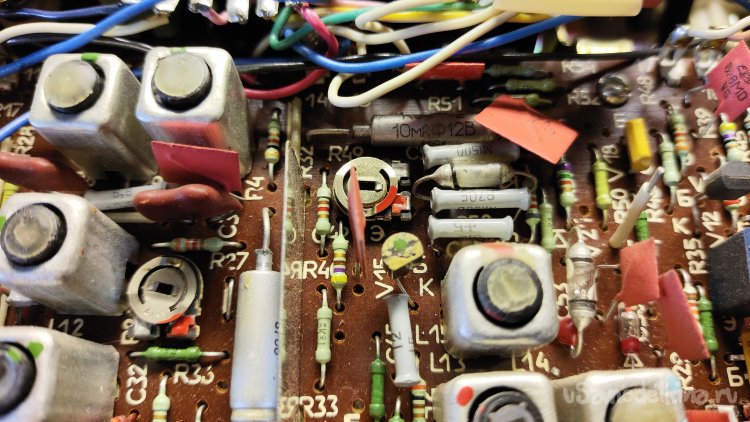

Следующий конденсатор 10 мкФ х 12В.

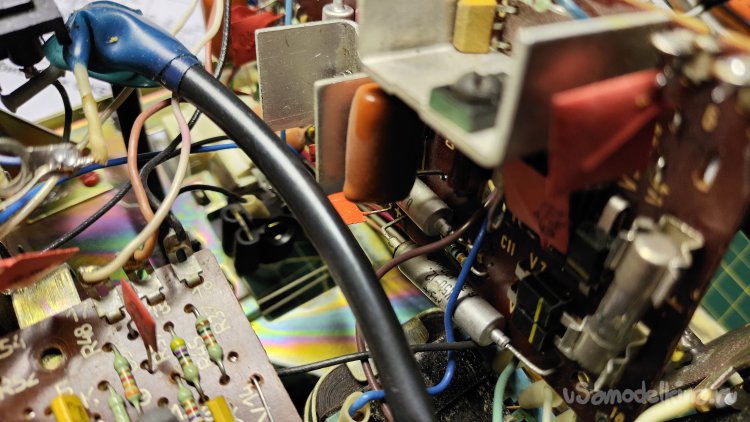

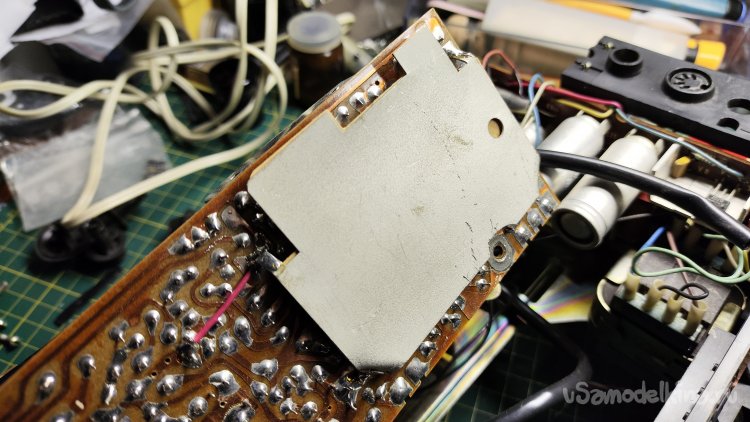

Добраться выпаять конденсатор мешает экран, который надо предварительно отпаять.
Экран снят, конденсатор выпаян.

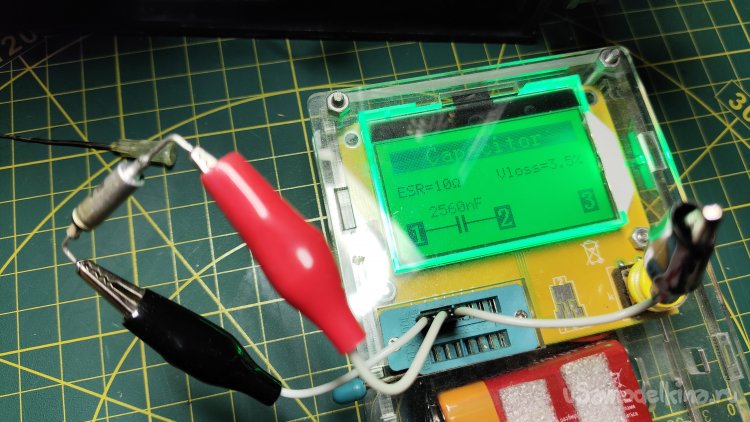

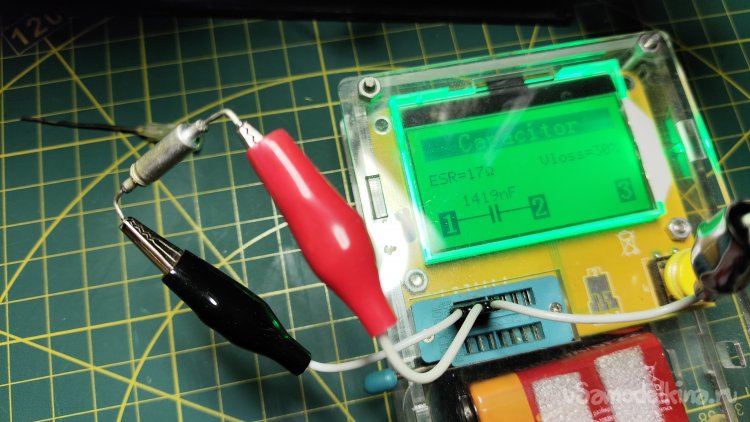

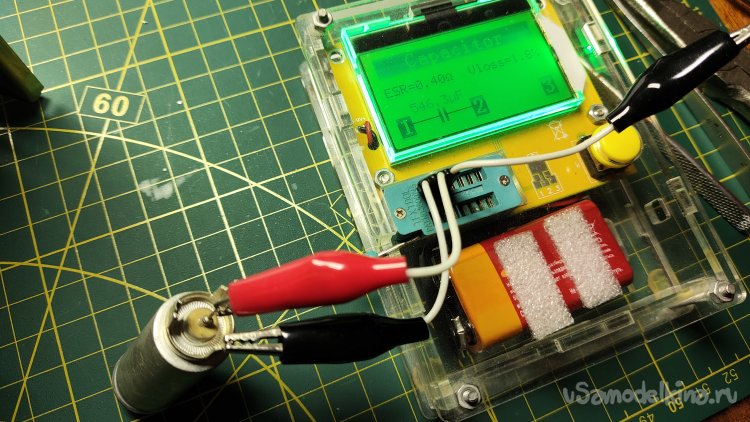

У этого кондера емкость немного занижена и сопротивление ESR сильно выросло.
Следующий конденсатор С37 (уже выпаян с платы).

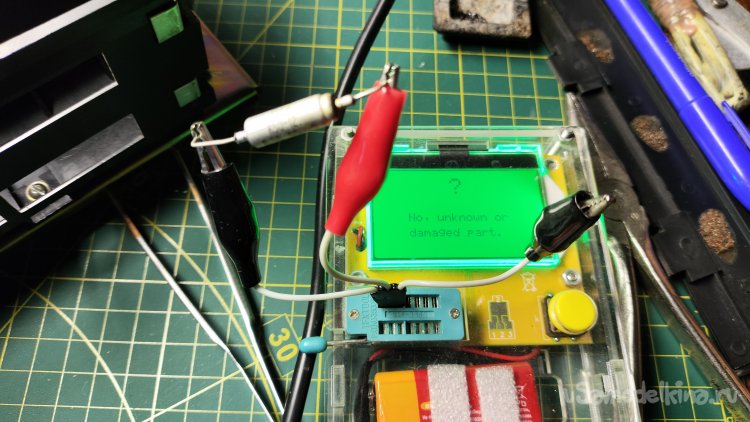

Прибор не может определить элемент.

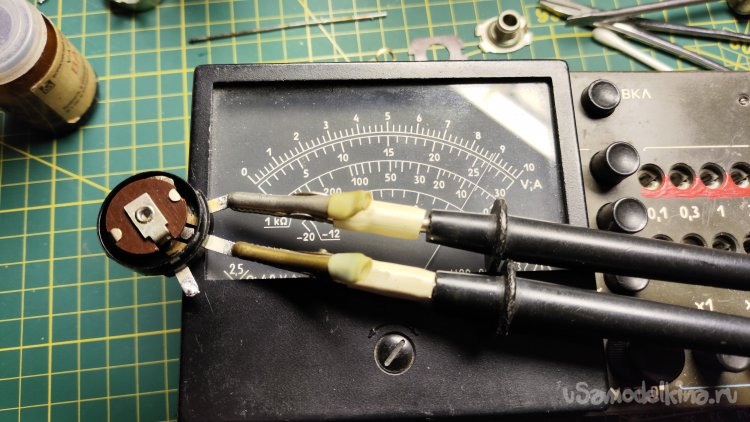

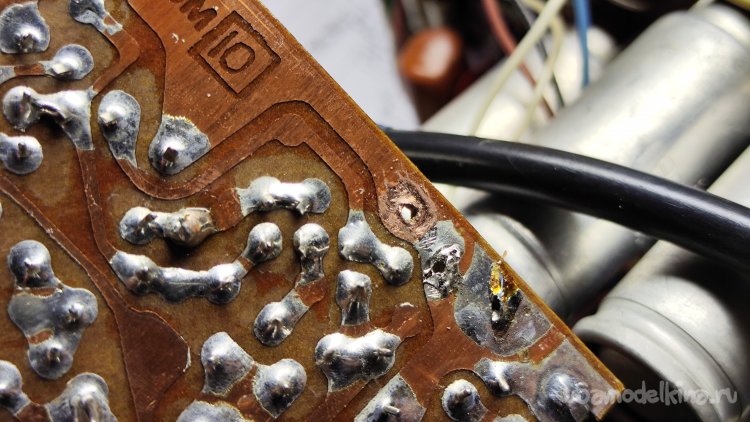

Проверил стрелочным мультиметром, емкость снижена примерно раза в два. Возможно, у конденсатора очень большое ESR, прибору просто не хватает диапазона. Выводы у этого конденсатора расположены дальше, длины ножек нового не хватит. Сделал новое отверстие в плате.

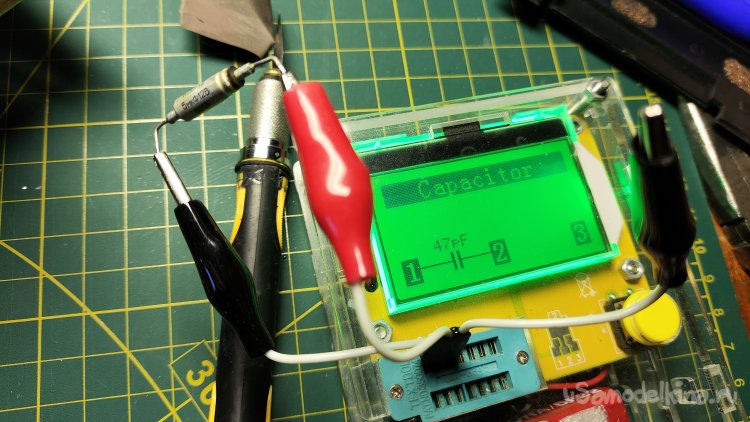

Следующий С40. От 5 мкФ осталось 47пФ.
Все конденсаторы платы РЧ-ПЧ заменены.
Займемся платой УЗЧ. В отличие от предыдущей платы, эта крепится к шасси не винтами. Под контактами с припаянными проводами виден крепеж.

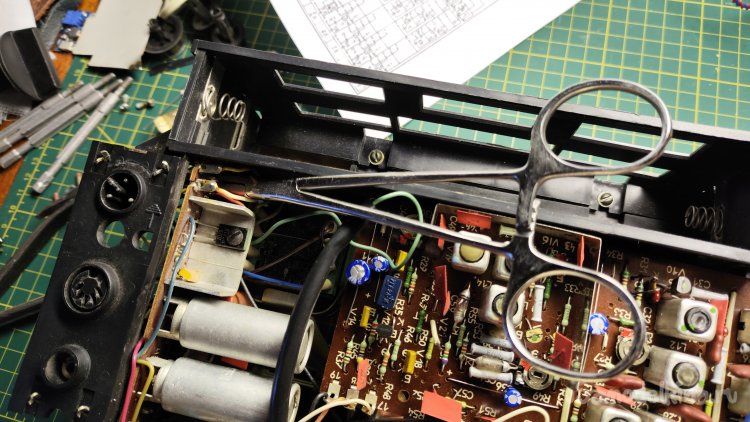

Шасси имеет металлические стойки, на которые посажена плата и усики стойки раздвинуты в стороны, обеспечивая крепление платы к шасси. Это создает неудобство при снятии. Где не получается усики стойки выровнять отверткой, выправляю медицинским зажимом.

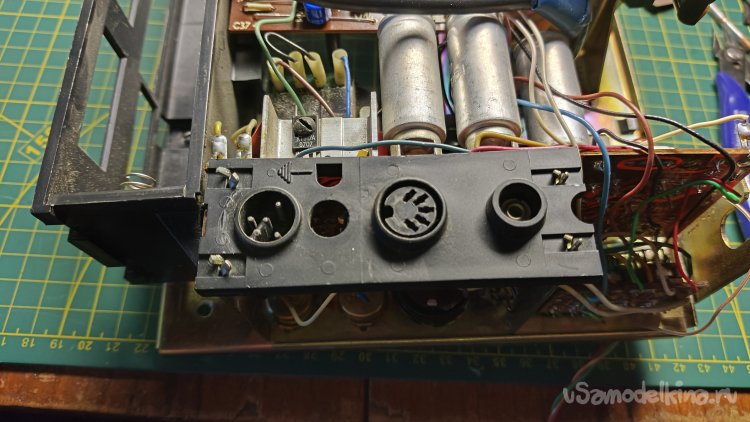

Разъемы тоже мешают.
Выправил усики, снял разъемы.
На разъеме выхода на магнитофон черный провод немного короткий. Отпаял провод.

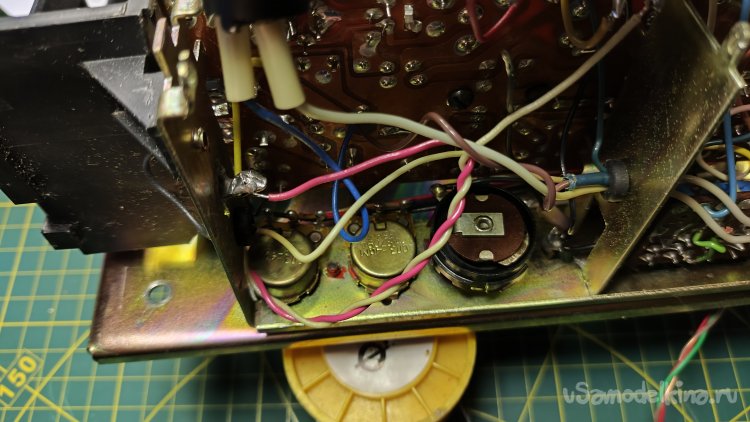

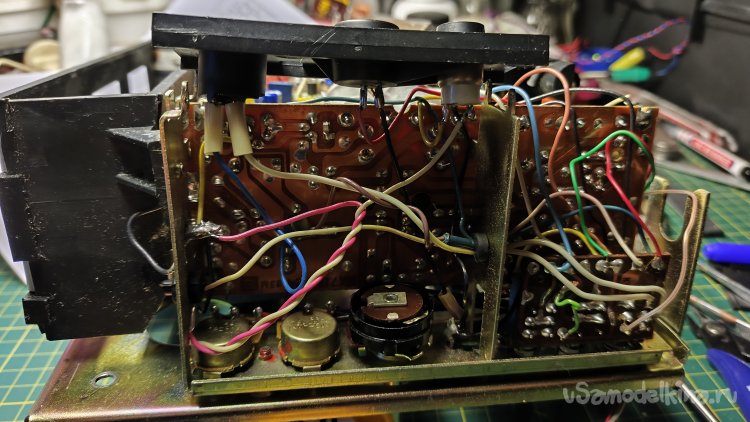

Снял плату с шасси. Открывается хороший доступ к переменным резисторам.

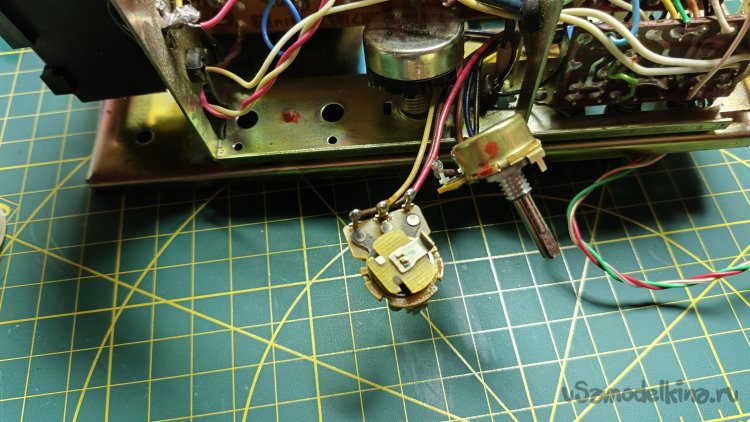

Извлекаю переменный резистор регулировки громкости.

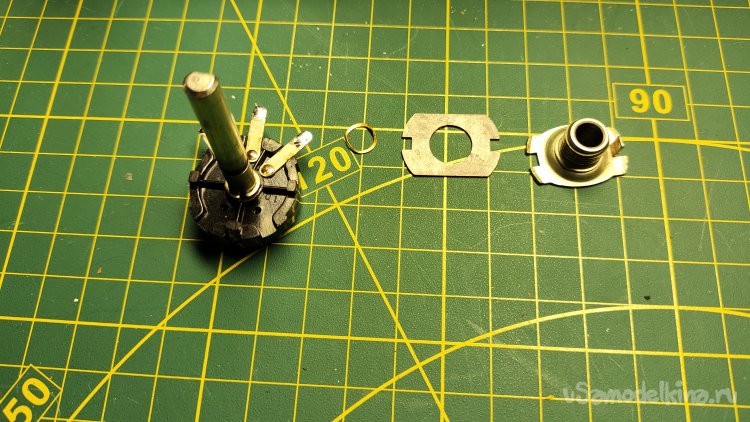

Отпаял провода с резистора, приступаю к его профилактике. Задняя крышка уже снята, снимаю остальное.

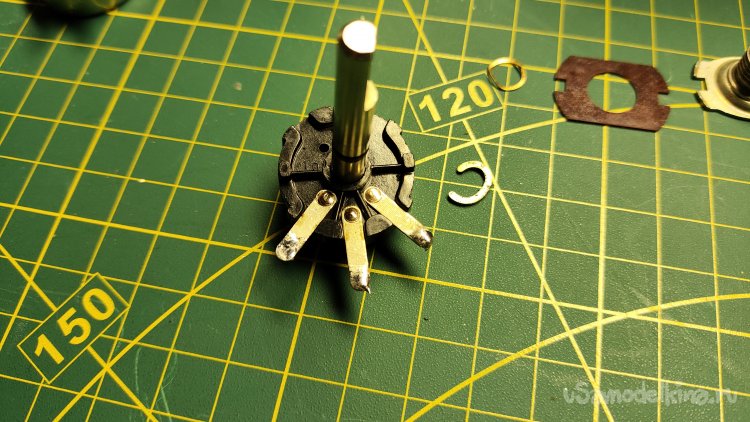

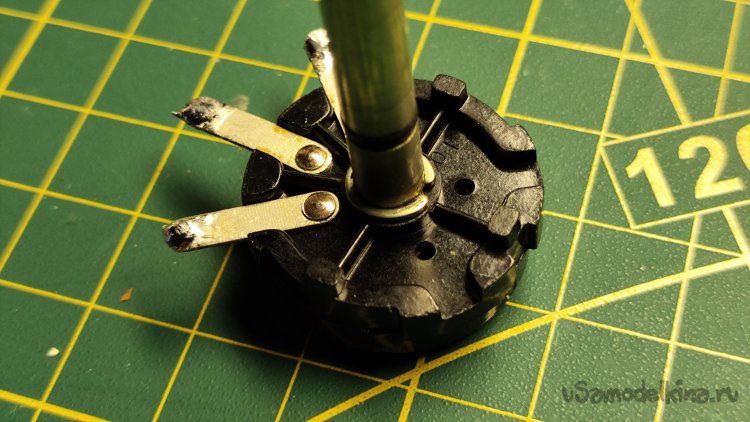

Теперь сниму стопор на валу.
Снятие было не простое. Зажимом фиксировал половину стопора на валу, вторую половину отгибал отверткой, упираясь в зажим.

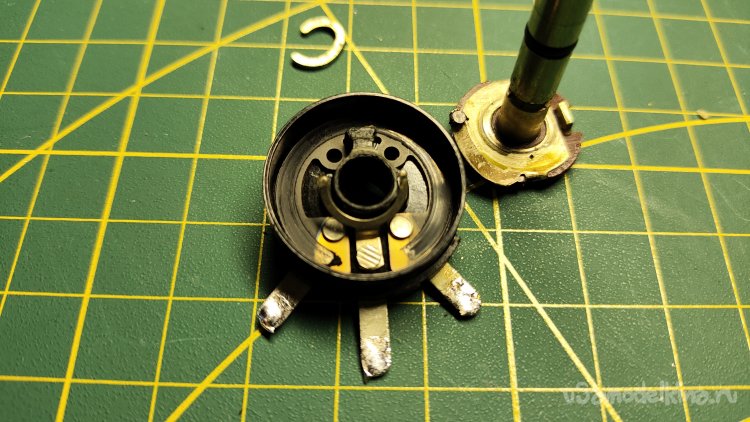

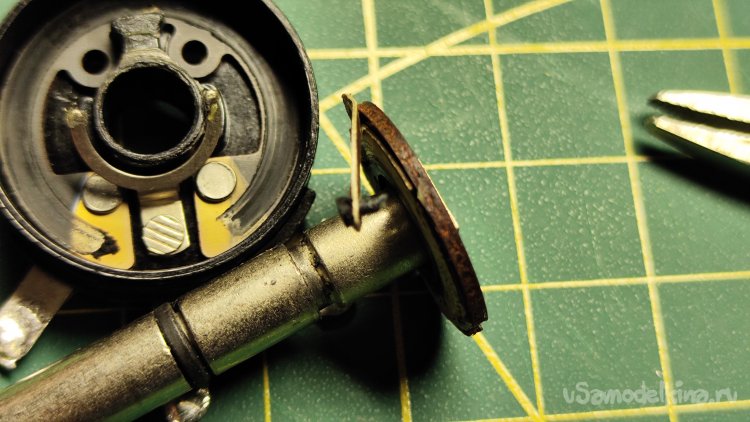

Состояние резистора удовлетворительное, пропилов нет. Необходимо просто почистить и смазать.
Износ центрального контакта тоже не большой.

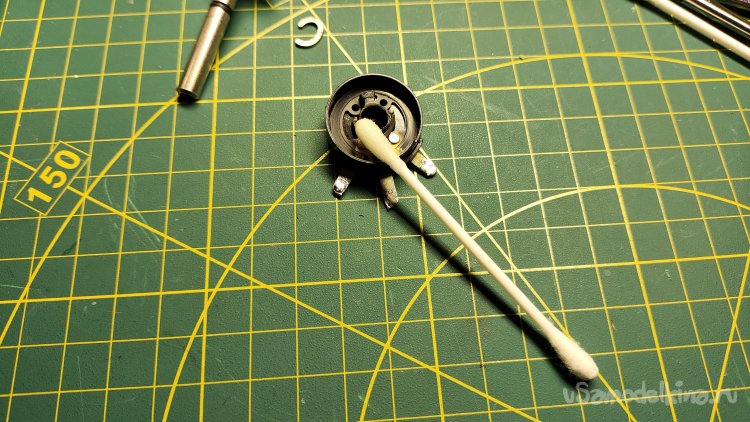

Ватной палочкой смоченной спиртом почистил все контактные части, затем смазал их тонким слоем вазелина.

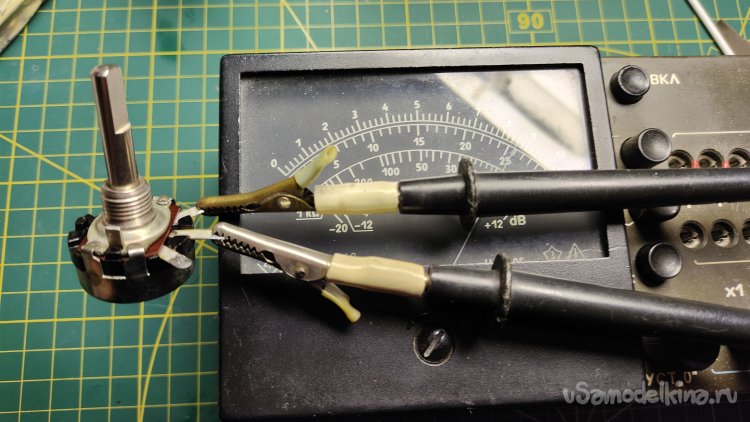

Частично собираю. Проверка показала исправную работу переменного резистора во всем диапазоне регулировки.
Полностью собираю резистор. Повторная проверка. Все прекрасно работает.

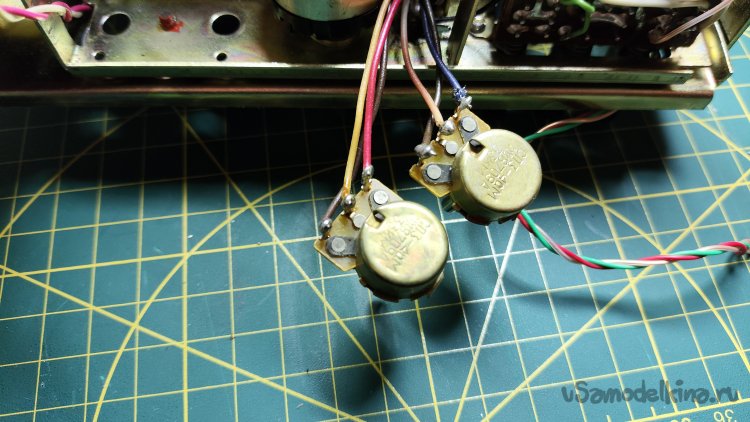

Установил резистор регулятора громкости на его родное место. Для профилактики почищу и смажу переменные резисторы регулировки тембра.

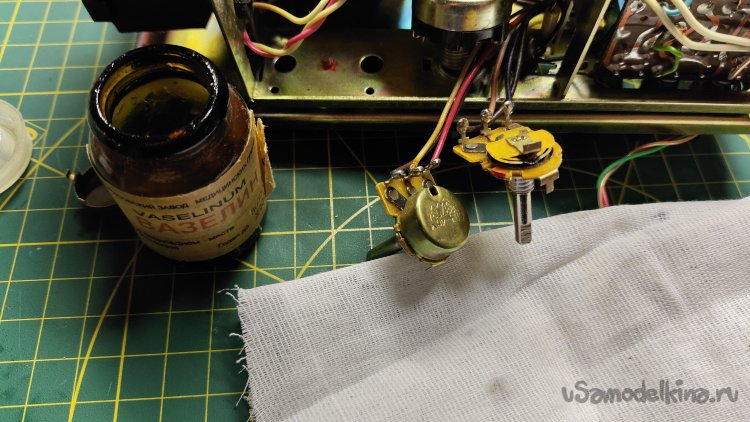

Отпаивать не стал, длина проводов позволяет это не делать. Резисторы полностью не разборные. Подлезть для чистки и смазки получилось только куском ветоши. Смочил ветошь спиртом, протер резистор, затем нанес на ветошь капельку вазелина и опять протер.
Собрал резисторы и установил на место. Займемся электролитическими конденсаторами платы УЗЧ. Их здесь больше и расположены они местами неудобно.
Первые два по 10 мкФ. Остаточная емкость 1,4 и 2,5 мкФ.
Меняю на новые 10мкФ.
Следующий на 50 мкФ достаточно хороший, хоть и с большой утечкой.

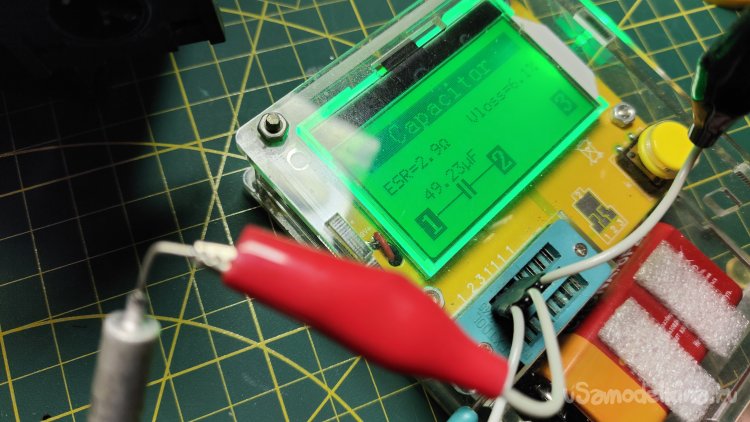

Большие конденсаторы все на 1000 мкФ. Два по питанию, третий выходной УНЧ. Первый по питанию хороший.
Второй выходной УНЧ тоже хороший.
Проверяю оставшийся конденсатор. Он стоял в питании сразу после диодного моста. Емкость занижена в два раза.
Проверяю остальные конденсаторы платы УЗЧ. В самом низу установлен 100 мкФ х 6,3В.
Емкость почти в полтора раза выше. Советская промышленность не обеспечивала стабильность параметров электролитических конденсаторов, которые не шли на военные нужды.
Еще два тоже с запасом, но все равно заменю.

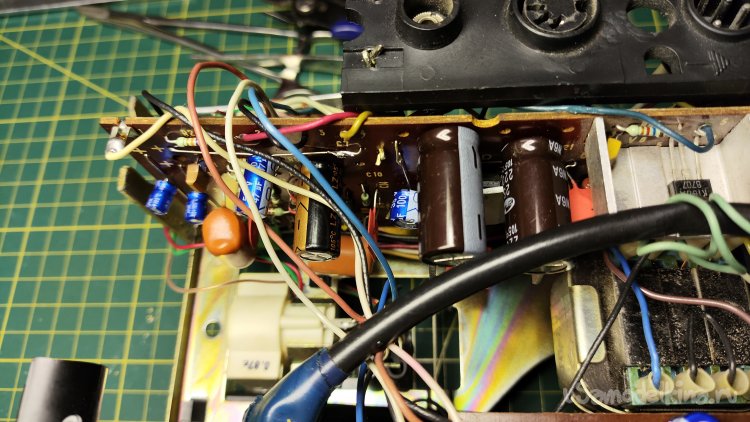

Новые конденсаторы 100мкФ как-то быстро закончились, пришлось выпаять парочку из платы РЧ-ПЧ, которые я запаял вместо конденсаторов на 50 мкФ. Пришлось туда установить другие на 47 мкФ. Длины ножек некоторых конденсаторов не хватило, пришлось удлинять. Емкость больших конденсаторов увеличил, одного до 1500 мкФ, еще два до 2200 мкФ. Устанавливаю плату и разъемы на место.

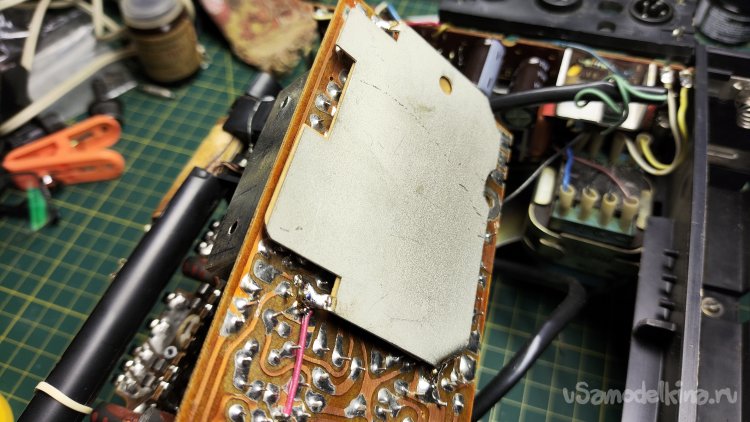

Припаял на плату РЧ-ПЧ экран.

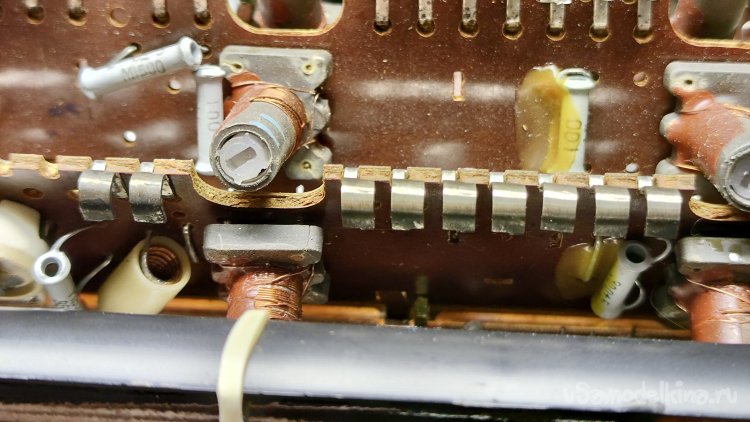

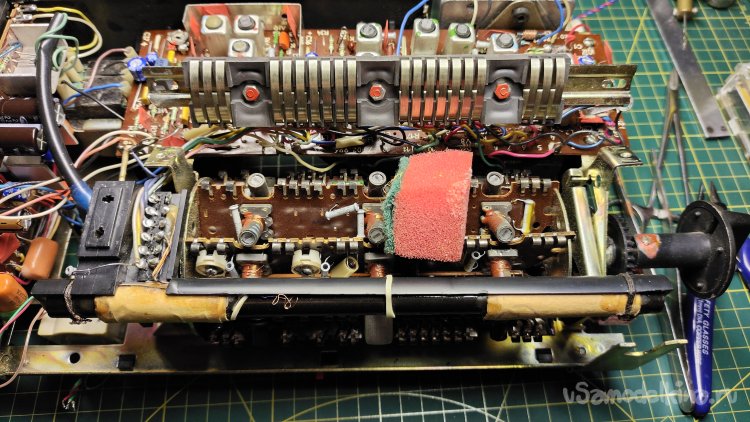

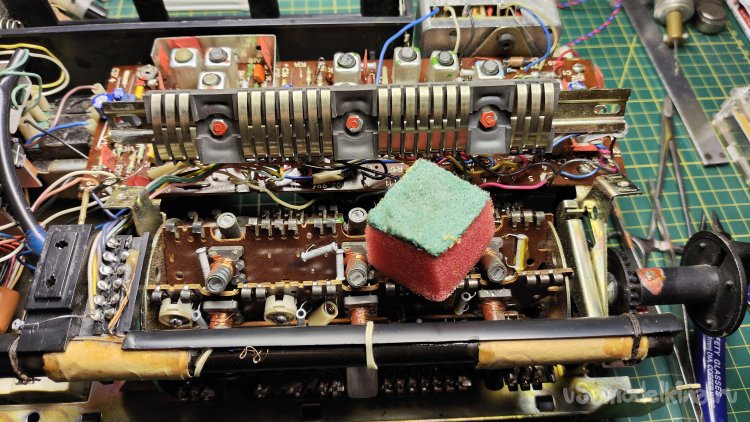

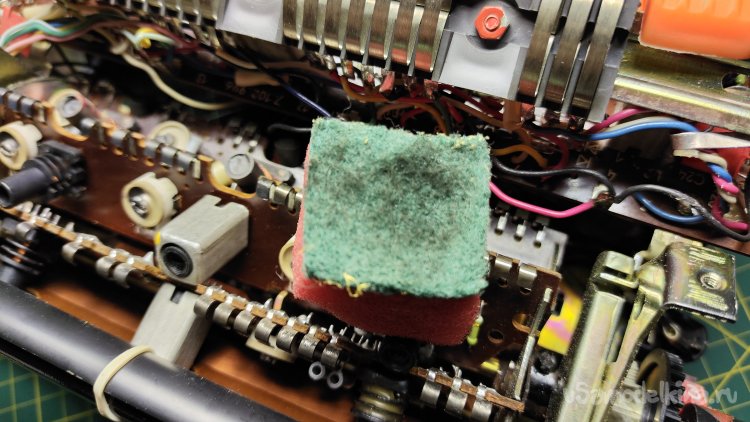

Осталось почистить контакты плат галетного переключателя блока КСДВ. Для чистки пробую абразивную сторону кусочка кухонной поролоновой губки. Контакты хорошо очищаются.
Губка сильно потемнела, эффект есть.

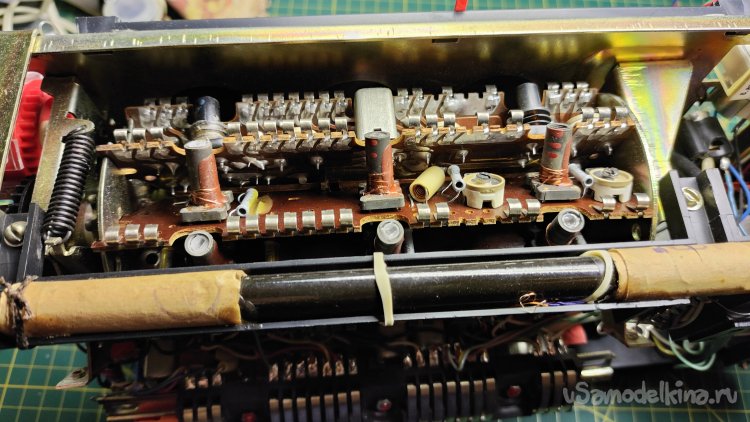

Очистил все платы кисточкой от образовавшегося при чистке мусора, нанес ветошью на контакты тонкий слой вазелина.
Установил контактную планку на место.

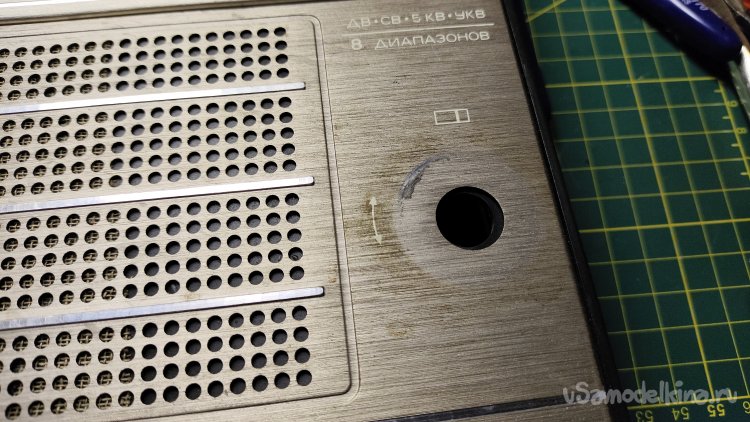

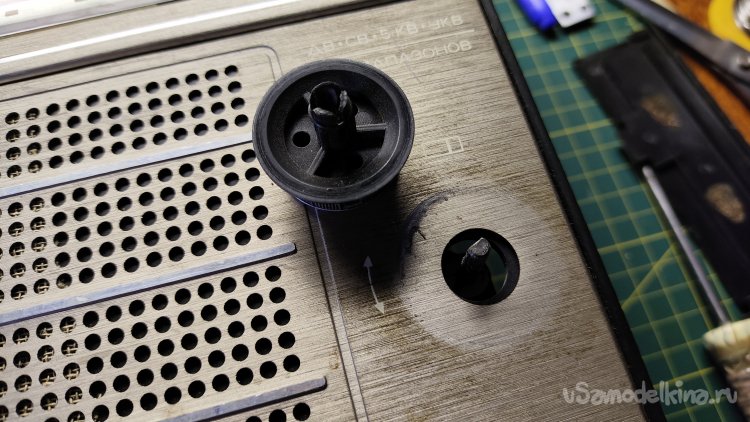

Займемся передней панелью. Приемник эксплуатировался продолжительное время. Была бы поверхность гладкая, грязь бы так не цеплялась.

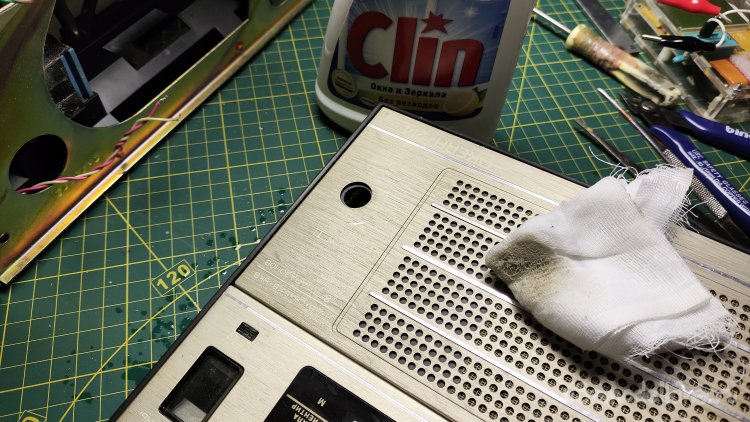

В качестве моющего средства взял первое попавшееся средство для окон. Пробую очистить. Получается. Результат:
Установил переднюю панель и ручки регуляторов. Подключил антенну. Первое включение после профилактики показало исправную работу всех диапазонов, плавность регулировки громкости и тембра. Есть небольшой фон при питании от сети. Подозреваю, всему виной полное отсутствие экранировки сигнальных проводов, близкое расположение неэкранированного блока питания и усилителя, так как фон пропадает только при отключении от сети и остается при переключении на батарейки и кратковременной работе на оставшемся заряде конденсатора.
Протер от грязи заднюю панель, помыл ручки. Краска на ручке настройки частоты немного облезла после мойки с мылом. Подкрасил её "временно" маркером. Полностью собрал радиоприемник. Можно слушать и наслаждаться поиском различных радиостанций.
