В далеком сопливом детстве, будучи принятым в «Кружок юного телеграфиста» вопреки малым годам, из уважения к устремлениям, слышал похвальбу товарища, дескать, это что (презрительный кивок на радиоконструктор с зажимами-пружинками), я вот видел конструктор собираемый из кубиков! Складываешь их в коробочку, включаешь – работает. Веселились – ох и враль, ох и заливает. «Из кубиков!», придумает ведь…
И вот, такие кубики попали ко мне в руки, а-ля натюрель, через 35 лет после услышанного – родственница из Питера углядела на блошином рынке штуковину и зная мою любовь ко всяким ретро-приборам, прислала по случаю. Ну и что же мы имеем?
Добротная кювета с отделениями-отсеками из плотного пенопласта, пластиковая прозрачная крышка. Некто, видимо ещё при покупке тогда, насмерть заклеил коробку медицинским пластырем и более, внутрь никто не заглядывал. Батарея «Крона» разложилась чуть не полностью. К счастью, была герметично запаяна в толстый полиэтилен и ничего вокруг не испортила. Полный комплект. Некоторые детали из пластика, развалились от старости – оголовье высокоомных наушников, какая-то мелочь в регуляторе их громкости (на проводе).

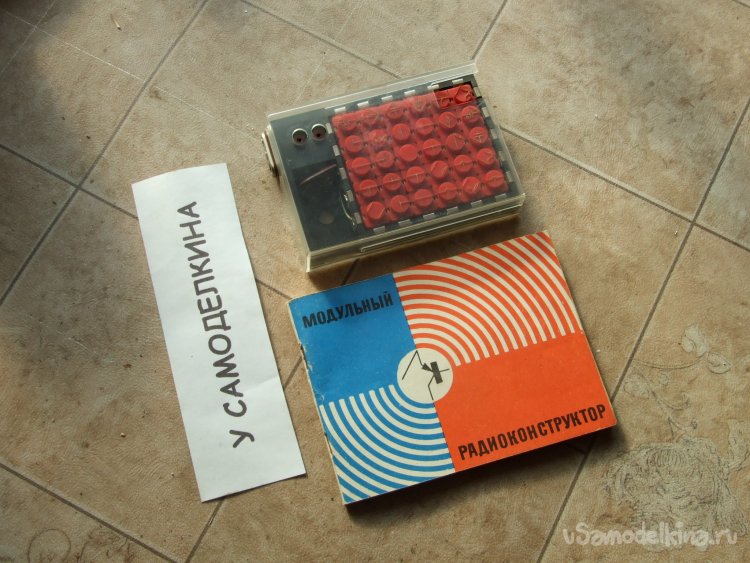

Фото 2. Радиоконструктор в коробке.
Что потребовалось для работы.
Набор инструментов для радиомонтажа.
К делу.
Восстановил работоспособность наушников удалением регулятора громкости. Оба телефонных капсюля соединены последовательно (выделено на фото). Остальные пластиковые детали чувствовали себя хорошо.
Фото 3. В руках у меня основной модуль, куда вставляются элементы-кубики. Операционное поле. Выгодно отличается от аналогов-растрёп именно своей лаконичной законченностью собранного устройства. Хоть в карман, хоть в портфель положи. Ничего не зацепится, не отвалится по дороге. Отсек с батарейкой тоже внутри. Питание подаётся при включении вилки наушников – одним из штырьков они замыкают пару контактов в гнезде. Все сделано добротно и аккуратно. Входит-выходит плавно, не заедает, не закусывает. Контакты, даже после столиких лет не окислены, собранное устройство работает чётко, никаких нареканий в этом смысле нет.

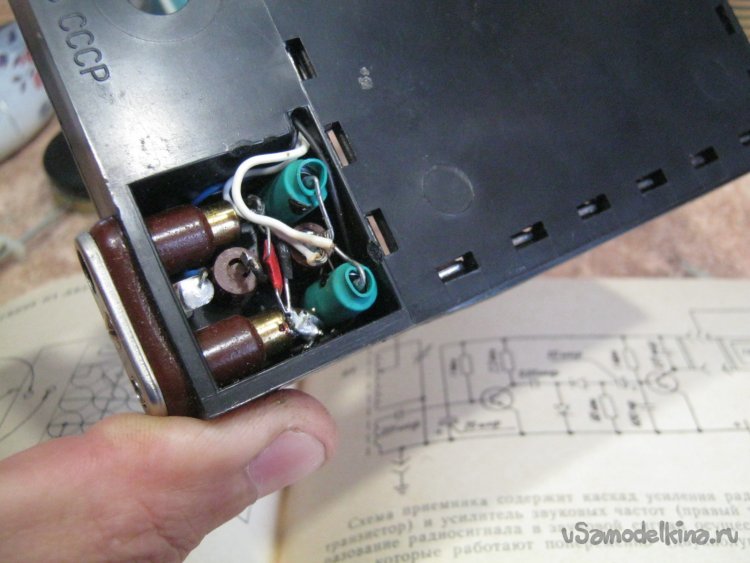

Фото 4. Вид на основной модуль со стороны подключения наушников. Виден и батарейный отсек.
В комплекте конструктора еще пара принадлежностей – провода антенны и заземления, телеграфный ключ, выносной зажим для подключения термо- и фоторезисторов. Его контакты можно использовать и самостоятельно, как датчик уровнемера воды.

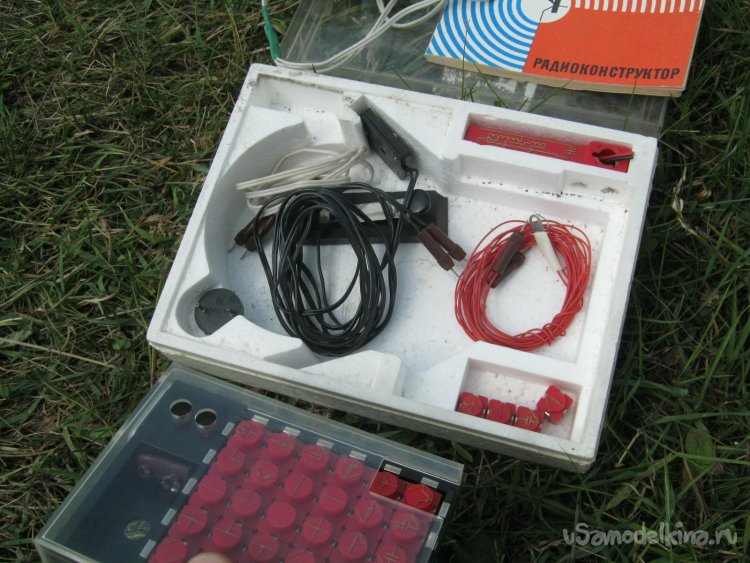

Фото 5. Дополнительные принадлежности.
Фото 6. «Наградной лист» на первой странице инструкции.
Прилагаемая инструкция вполне хороша. Кроме возможных вариантов собираемых схем, содержит начальные сведения об применяемых электронных элементах, их условно-графические обозначения (УГО), пояснения к размерностям. Словом, к работе может приступить и не слишком подготовленный вьюнош.
Радиоэлементы-кубики сохранились вполне, кроме, разумеется, оксидных конденсаторов. Их здесь несколько – кроме пары кубиков, такая ёмкость установлена и в основной коробке-модуле. В специальном отсеке около батареи. Заменить.
Фото 7. Замененный электролитический конденсатор в элементе-кубике.
Фото 8. Замененный электролитический конденсатор (в зеленой термоусадке) в основном модуле.
Ничего, всё заработало как миленькое!
Проблема с радиоконструктором в другом – самое интересное из собираемых устройств, здесь, радиоприемник. Тем более, что конструкция его, столь элегантна. В предлагаемом списке из 40 схем, радиоприемников – аж 13 штук! Детекторный, рефлексный, на составном транзисторе, с эмиттерным повторителем, по каскодной схеме, с апериодическим входом, со стабилизацией, 0-V-1, 1-V-0, 1-V-1… И всё это счастье принимает теперь только помехи, увы. Достаточно мощных (для слабых приёмников) АМ станций, по крайней мере, в моём регионе (Пермский край) не осталось. Не поленился достать и покрутить на СВ-ДВ фабричное радио.
Из схем пригодных и ныне – усилители в не меньшем ассортименте (для микрофона, звукоснимателя гитары и т.д.), несколько автоматов и имитаторов. Пара генераторов. Можно что ни будь подать на вход, потыкать в каскады осциллографом, поморзянить – в комплекте есть упрощенный игрушечный, но таки, телеграфный ключик.

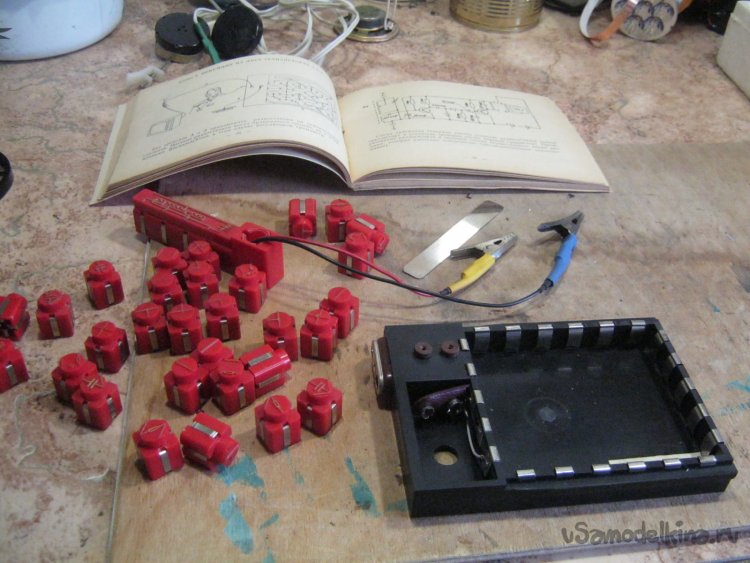

Фото 9. Перед сборкой одной из схем. Видна доработка модуля с контуром – вместо подстроечного конденсатора выводы к внешнему, переменной емкости с воздушным диэлектриком. Блестящая металлическая полоска при необходимости замыкает целый ряд контактов на одной из сторон базового модуля.
Фото 10. Собранный радиоприемник.
Фото 11.
Существенный недостаток конструктора – уменьшенная наглядность. Элементы расположены своеобразно, узнать в них схему принципиальную удается не сразу.
Babay Mazay, февраль, 2023 г.
