Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина».
В прошлой публикации я рассказал о том как устроил закрытую пристройку перед входом в сарай. После этого я занялся самим сараем. Так как жить в этом доме нам очень понравилось, я задумался об обустройстве мастерской. (Нужно же мне где-то заниматься любимым делом!))). Но места для её строительства нет. А сарай не большой. Кроме мастерской, нужен же и "склад", а вместе они в него не поместятся! И я решил сделать в сарае обустроенный для хранения вещей, чердак. О чём и хочу сейчас рассказать...
Как уже говорил ранее, сарай строился после войны, ни разу не ремонтировался и был сильно захламлён. Я не фотографировал начальных этапов, на которых убирал хлам и заливал бетонную стяжку (пола в сарае не было). Это обычные работы и интересного в описании технологии их производства никто для себя не найдёт. Даже, после уборки и обустройства пола, выглядел сарай вот так:

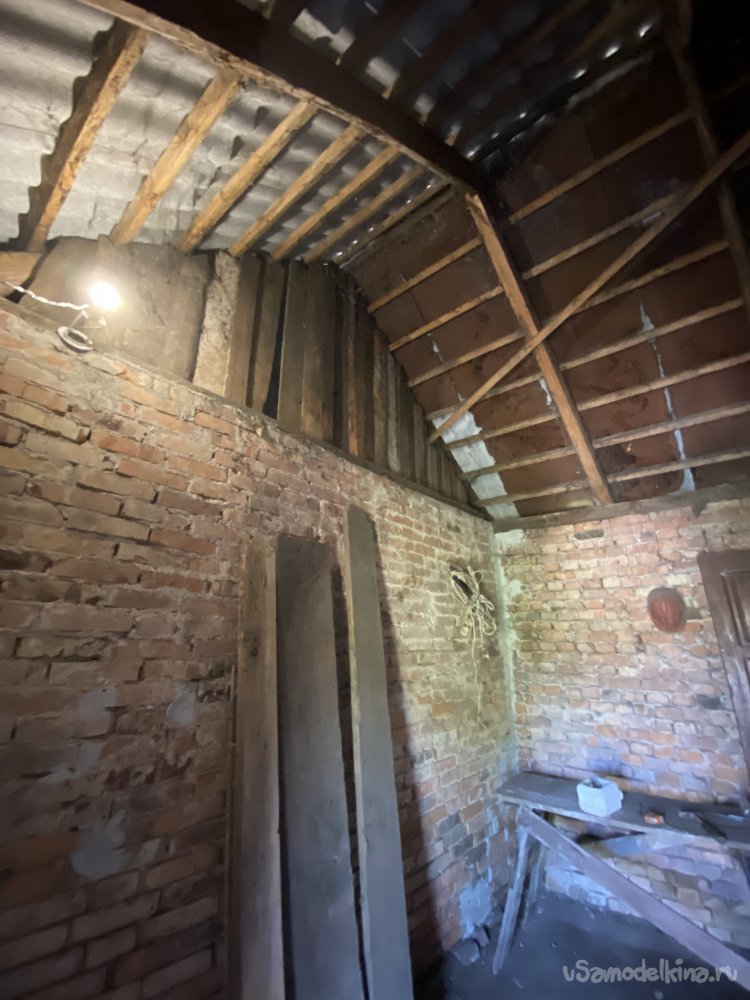

Никаких перекрытий в сарае не было
Я решил разделить пространство на собственно сарай и чердак, чтобы использовать по максимуму весь полезный объём.
Перекрытий при строительстве не делали, видимо, ещё и по той причине, что чердак получился-бы слишком маленьким. Ведь, ширина сарая всего 3,6 метра и строила, установленные под 45 градусов, не позволили бы распрямиться в полный рост даже в центре. Но я решил чуть пожертвовать высотой потолка моей будущей мастерской, чтобы получился чердак, на который можно зайти.. Решил оставить высоту потолка всего-лишь, 2,40 вместо изначальной высоты стен 2,85. Т.е., по моему проекту, балки будут от пола вообще на высоте 2,30. (Я не собираюсь подшивать потолок снизу по балкам. Всё будет попроще) Но это же не жилое помещение! Думаю, для мастерской этого будет вполне достаточно.
Начал с лестницы. Да, именно так. Ведь наверху я хочу обустроить место для хранения. А к любой кладовке должен быть удобный доступ! Иначе, она превратится просто в захламлённый чердак! Знаю не по наслышке, что, если на чердак нет стационарной лестницы, по которой можно подняться не держась руками, то трижды подумаешь, прежде чем подниматься туда по приставной лестнице за чем-то, которое ещё и снимать оттуда - чудеса эквилибристики! ))). Поэтому, такой чердак, даже обустроенный, и задумывавшийся изначально, как кладовка, на деле превращается в свалку "пока ненужных" вещей, сваленных туда на длительное (или вечное) хранение.
А начал с лестницы, а не с перекрытия по простой причине - когда будет удобная лестница, то и заниматься перекрытием будет значительно проще!)))
Лестницу необходимо сделать сразу у входа. Чтобы потом удобно было что-то заносить-выносить.
Я уже имел опыт создания стационарной лестницы, и, скажу вам, что такая, на первый взгляд, лёгкая задача, как её проектирование, на самом деле - очень сильная "разминка для мозгов".))). Тем более, если надо "вписаться" не только в размеры (что уже сложно), но и в имеющиеся в наличии материалы. (Ведь, не будь я самодельщиком, если не попытаюсь с пользой утилизировать скопившийся хлам, и сделать из него "конфетку"! Самодельщики со мной согласятся - именно от такого дела получаешь особое удовольствие на выходе!
Для начала хочу определиться с терминами. (Это для читателей, впервые столкнувшихся с проектированием лестницы).
Деревянные лестницы, как правило, бывают двух типов:
1. На тетивах
2. На косоурах

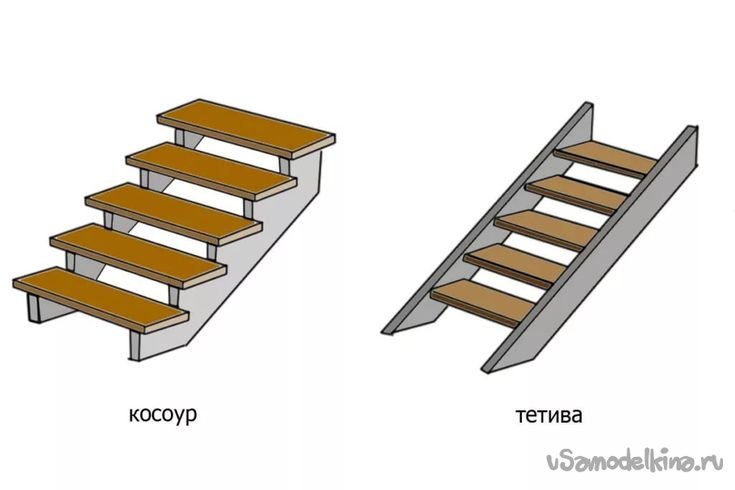

Чтобы долго не объяснять, размещу рисунок, взятый из открытых источников:
Лестницы состоят из ступеней. Ступень - это повторяющийся элемент, имеющий ширину и высоту. Горизонтальная часть ступени (площадка для ноги) называется проступью, вертикальная часть (составляющая высоту), называется подступёнком. Этот элемент присутствует не всегда - в случаях, когда невозможно вписать лестницу в линейную длину, подступёнки убирают, чтобы увеличить глубину проступи до комфортной (Забегая вперёд, скажу - это как раз мой случай)))
Наиболее комфортной считается соотношение высоты и глубины ступеней (в сантиметрах), равное 15-30. Именно такие размеры закладывают в многоэтажных домах. Для вспомогательных (чердачных, подвальных, эвакуационных и прочих) лестниц допустимое соотношение 22-25. Но это уже предел! Высота ступени уже даже в 23 см очень дискомфортна! Как и её глубина меньше 25-ти! (Вверх подниматься по такой ещё нормально, а вот, спускаться будет уже проблемно)
Что ж... У меня высота потолка - 2,40м. Если я буду делать лестницу по максимальному комфорту, то получится 16 ступеней, и её линейная длина составит 4 метра, 80 сантиметров!!! Да у меня же весь сарай 3,60!!! ))))
Ну что ж... Ужмёмся до размеров "вспомогательных лестниц" (Тем более, что, по опыту скажу, что не так уж и неудобно по ним ходить).
При высоте 22 см, получается одиннадцать, а не шестнадцать ступеней... А, уменьшив их глубину до 25-ти, получим линейную длину лестницы в 2 метра, 75 сантиметров...
Хм-м... Всё равно, много! Хотелось бы, чтобы подъём завершился в самом высоком месте чердака. А это - его середина. То есть, 1 метр, 80 сантиметров от стены. На метр меньше, чем у меня получается. А, учитывая, что перед заходом на лестницу тоже нужно оставить какое-то пространство от стены (Площадка для поворота. Хотя-бы, сантиметров 70!) то получается, что, поднявшись наверх, я уже заползу на чердак только на четвереньках!!!
Значит, будем делать поворотную площадку выше! Ведь, слева от входа, на месте, где я планирую обустроить лестницу, у меня до стены 1 метр 20 сантиметров, что позволит разместить перед площадкой ещё несколько ступеней.. Такой приём очень часто используется в частных домах для экономии пространства. А оно таким образом сильно экономится, потому что не только уменьшается линейная длина основного пролёта, но и начинается он не от пола, а на определённой высоте, позволяя использовать пространство сразу у его начала.(например, поставить комод, или невысокий холодильник).
Начал строить именно с этой части. С самого начала решил, что просто жертвовать пространством для меня роскошь, поэтому, приступая к строительству, сразу запланировал эту часть лестницы, как некий короб с местом для хранения внутри.
Для обустройства лестницы мне понадобилось:
1. Брус 50х150.
2. Доска 50х250 (или это тоже не доска, а брус?)))

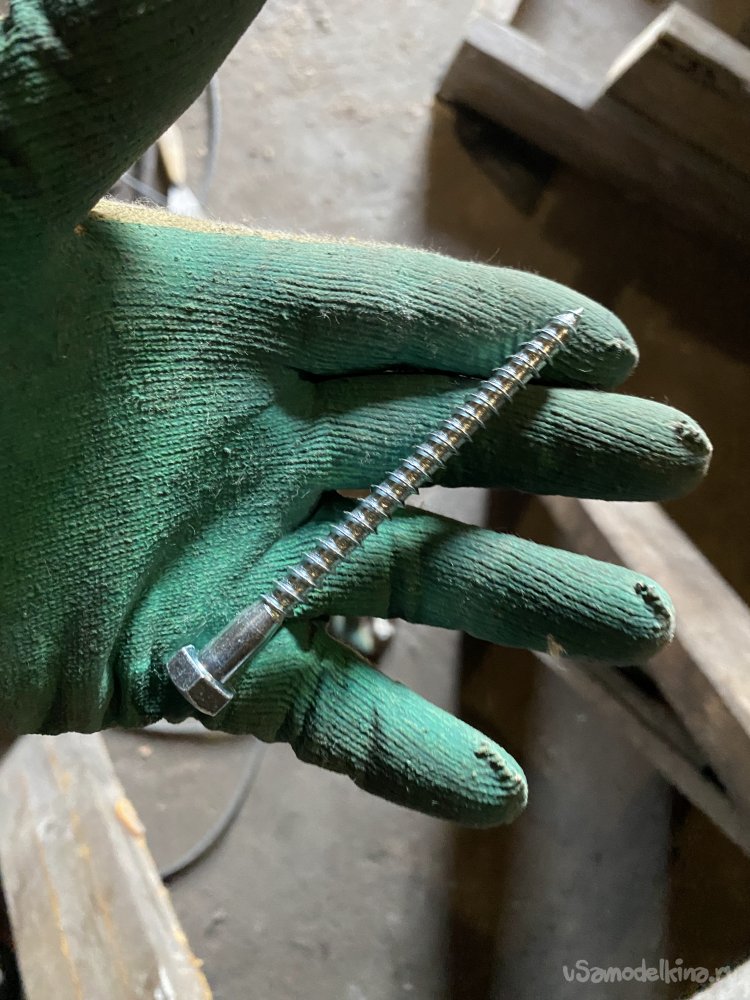

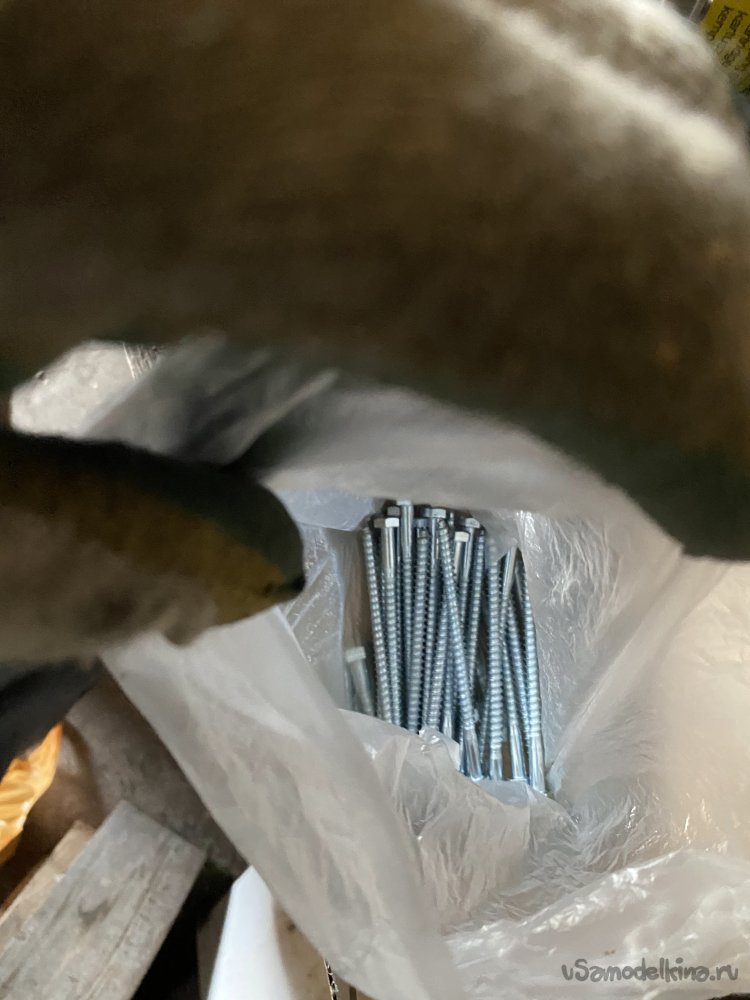

3. Мощные шурупы, длиной 100мм с шляпкой под ключ (так называемые "глухари")
4. Старый деревянный карниз.

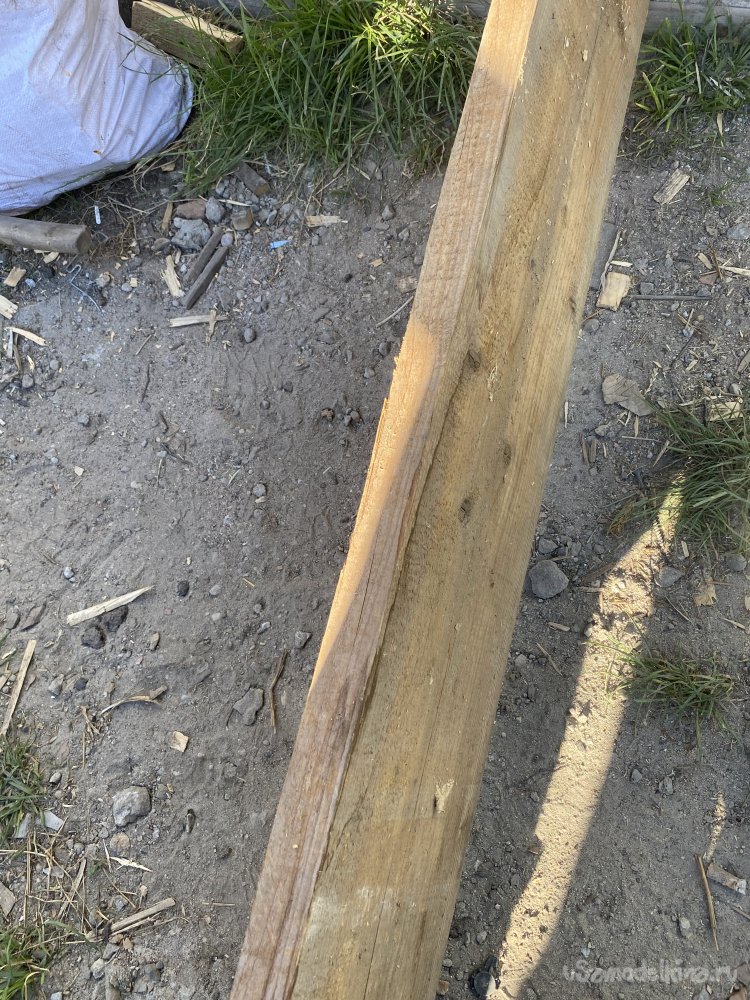

Брус и доска не покупалась. Это остатки от строительства дома на дачном участке в 2005-м году. С тех пор там и лежали:

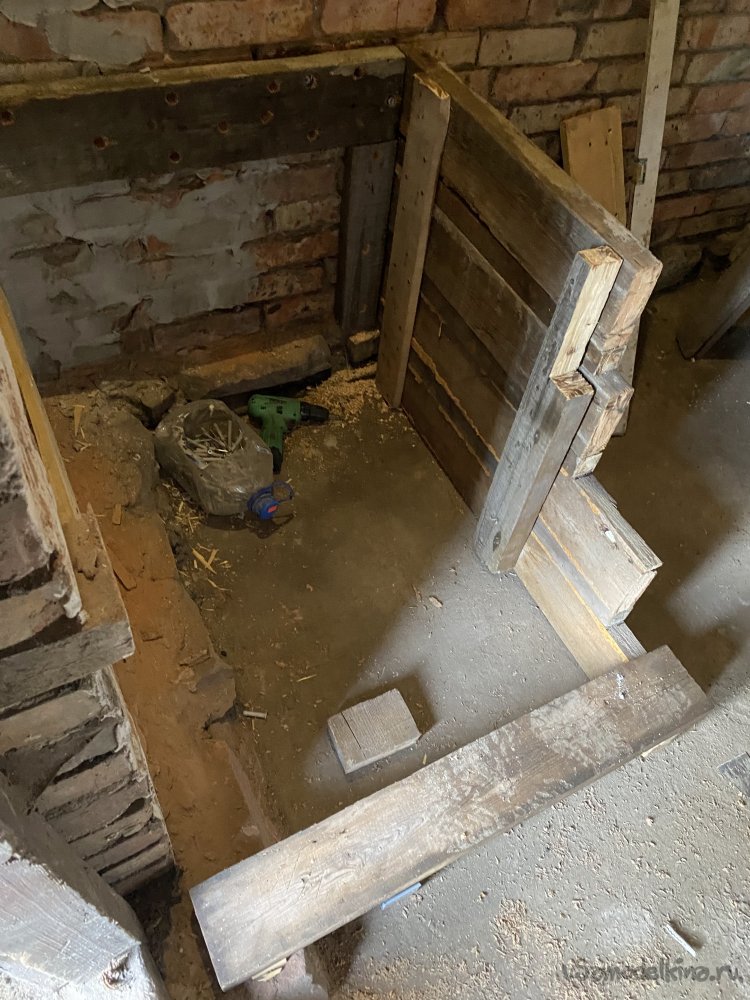

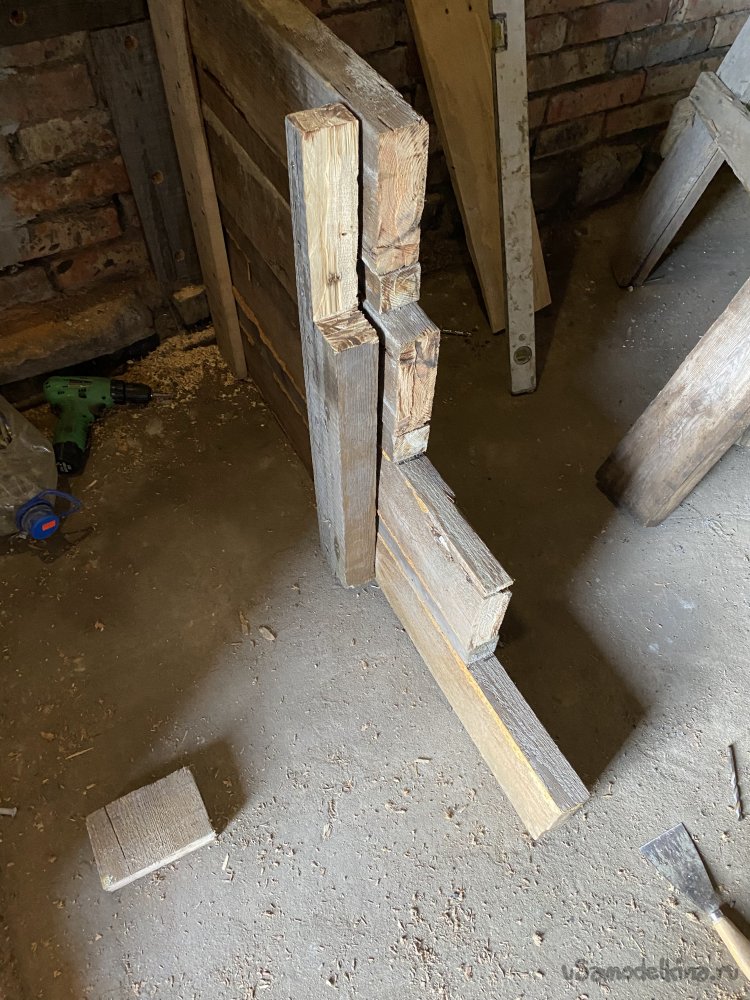

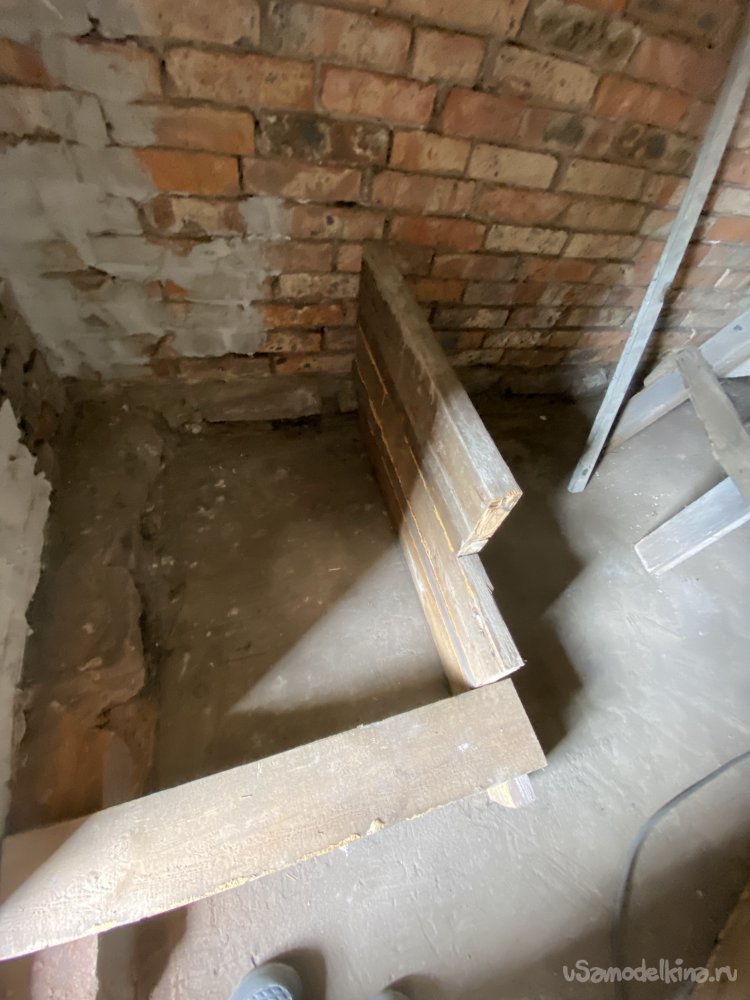

Сперва выстроил один косоур, сразу же прикидывая высоту будущих ступеней. Для чего к брусу 150 мм, добавлял брусок 50 мм. Плюс высота положенной наверх проступи - и в итоге будет нормально))). Вот на этом фото - самое начало. Брус никак пока не закреплён. Просто отрезал и складывал этакий "мавзолей", прикидывая что получится))))
Поняв, что получается нормально, сделал на стене упорную раму из брусков (прибил их шурупами быстрого монтажа) и прикрутил косоур к ней, соединив в свою очередь его элементы вертикальными досками, используя мощные "глухари" (интересно, за что их так называют?))))
Планируя сделать в этом сегменте лестницы три ступени и поворотную площадку в качестве четвёртой, пришлось-таки вылезти первой ступенькой в проём двери. Ведь, убрать здесь подступёнки и, соответственно, сдвинуть проступи на расстояние, меньшее 30-ти сантиметров, здесь не получится, потому что внутри планируется что-то хранить! Т.е., всё должно быть плотно закрыто.
Иначе не получалось. Но, как показала практика использования, зря я этого боялся! Это совершенно никак не мешает. Дверной проём немного "отодвинулся" после установки двери (за счёт толщины коробки), и выступающая в него половина проступи никак не может помешать в него шагнуть.. Ведь, наша левая ступня, при шаге, всё равно не может находиться впритык к проёму, так как тогда в него не войдут плечи))))).

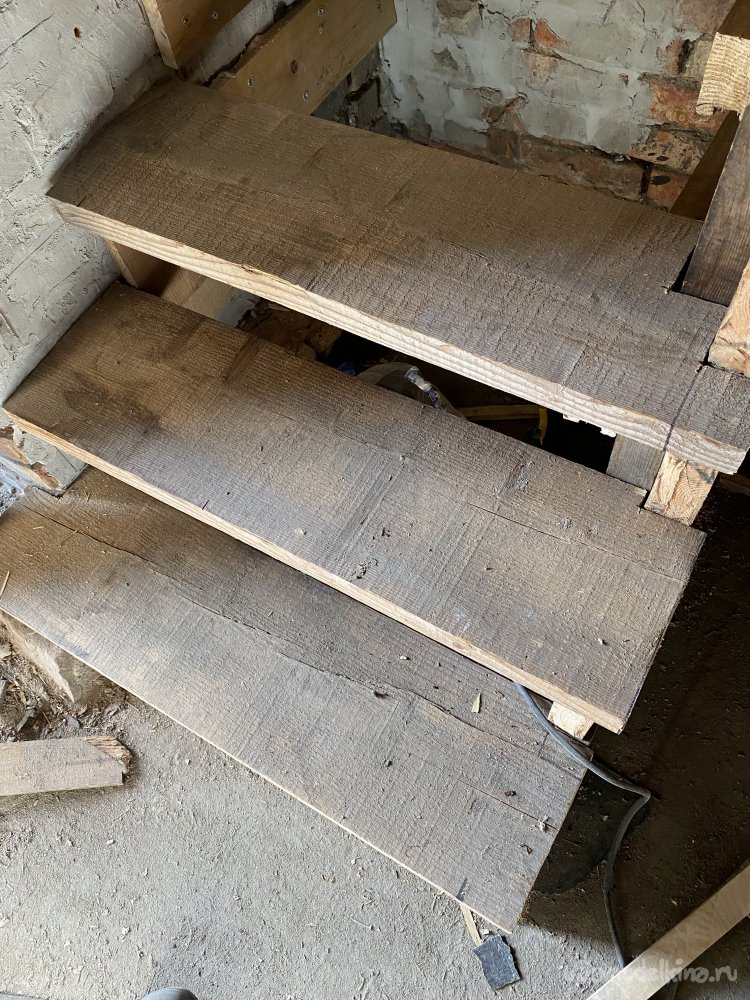

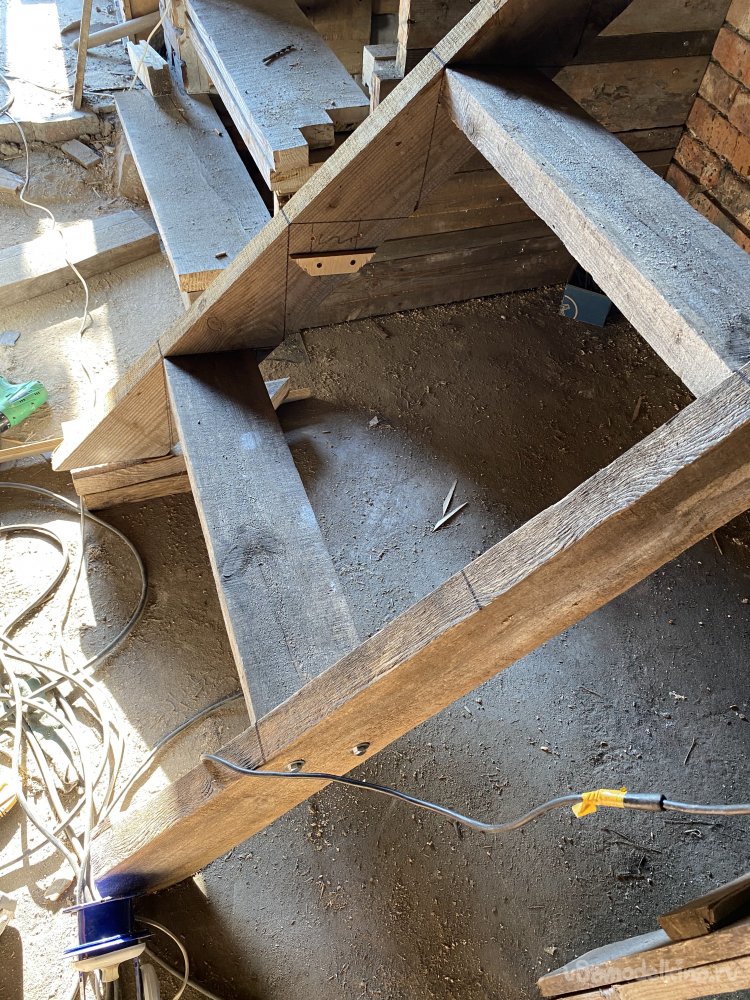

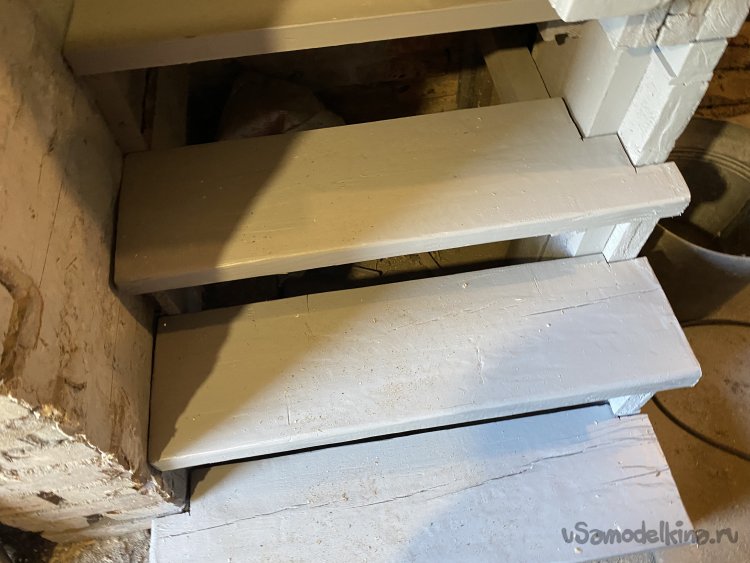

Смонтировал остальные ступени. Пока - только проступи. Со стороны стены они лежат на брусках, прибитых к стене. Пока никак не закреплены, так как я планирую сделать их съёмными, чтобы обеспечить доступ внутрь получившейся конструкции:

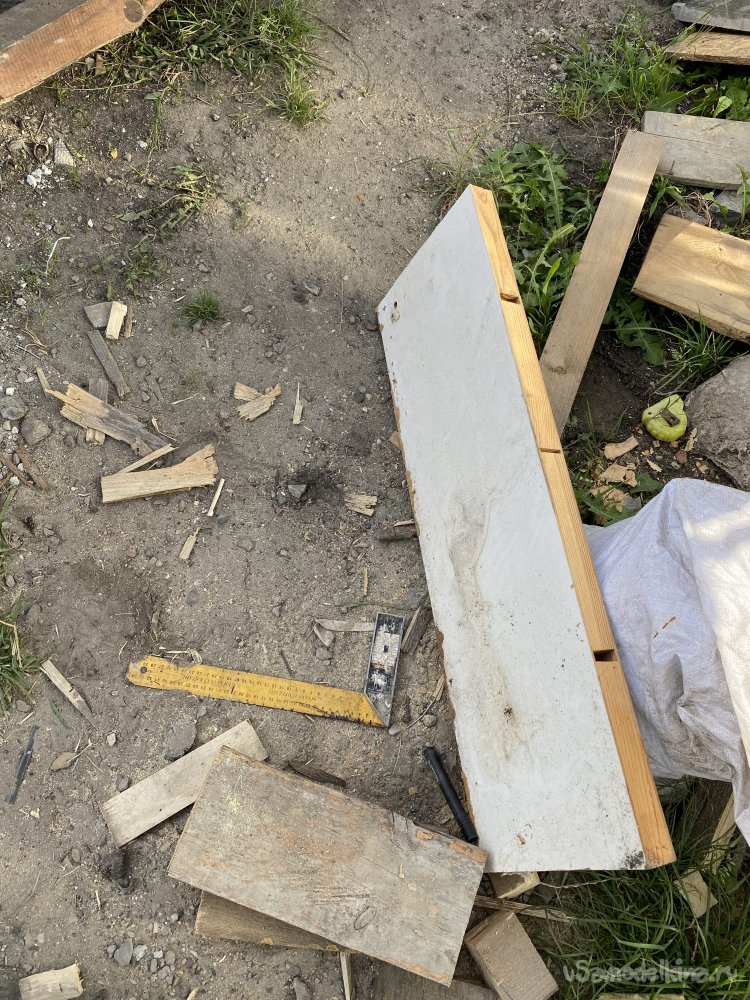

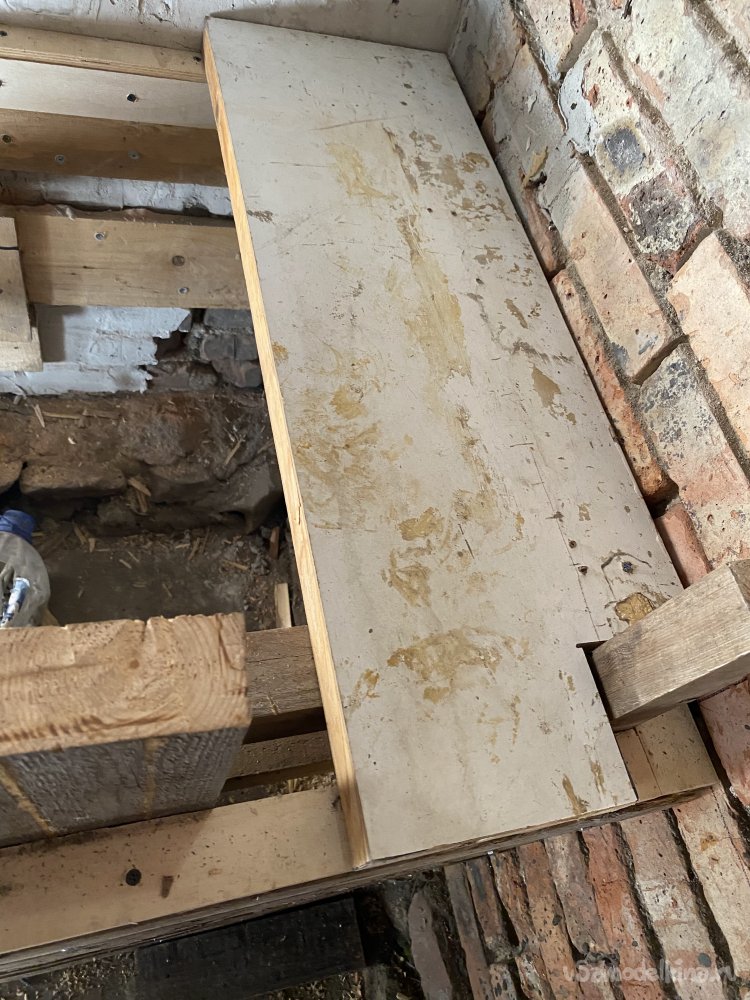

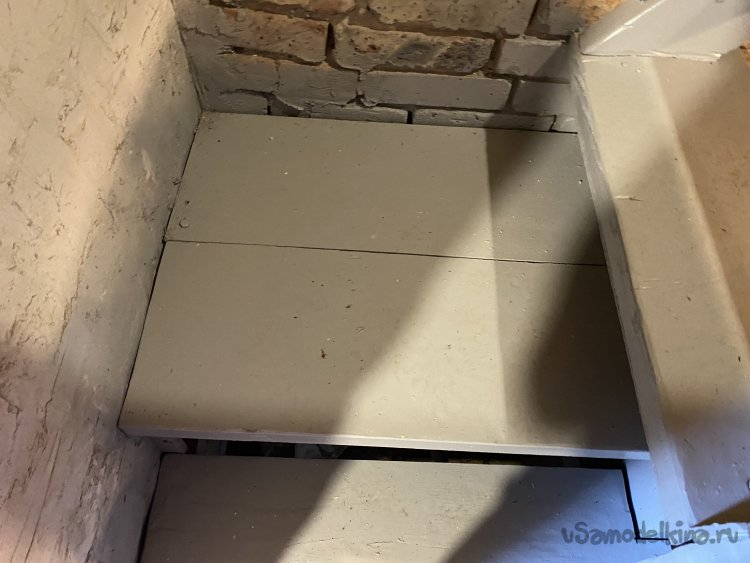

Дошла очередь до поворотной площадки. Её я сделал из остатков старой советской входной квартирной двери. Сделана она была из сосновой толстой доски и обшита ДВП. Какое-то время выполняла у меня функции временного крыльца.))). Потом я отрезал от неё полосы на опалубку при строительстве уже капитального крыльца. Вот сейчас и остаток пригодился... Безотходное производство, так сказать...!
Сначала хотел сделать полностью съёмный верх площадки. Но, "прикладным методом" (это когда прикладываешь одно к другому и смотришь, как получается)))) установил, что лучше сделать съёмной только половину. (Тем более, что разрезать ничего не пришлось. Ширина остатка двери сразу подразумевала использование двух частей:

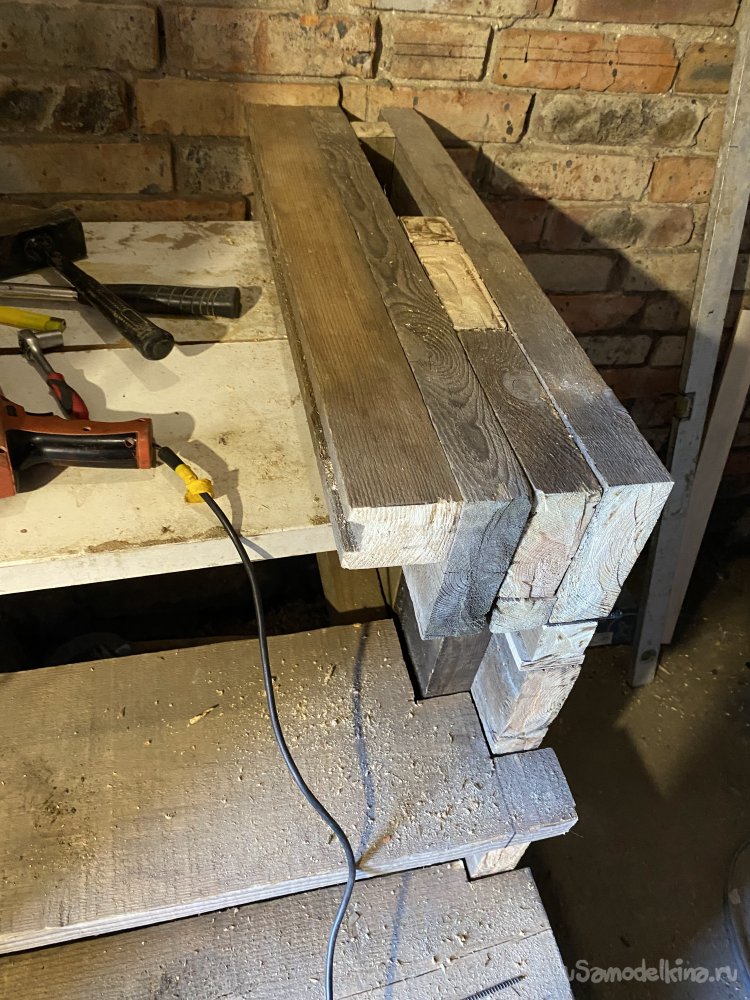

И следом набрал из разных, имеющихся в наличии брусков, основание первой ступени второго пролёта лестницы. Оно должно быть мощным - ведь на него будет опираться большой лестничный пролёт:

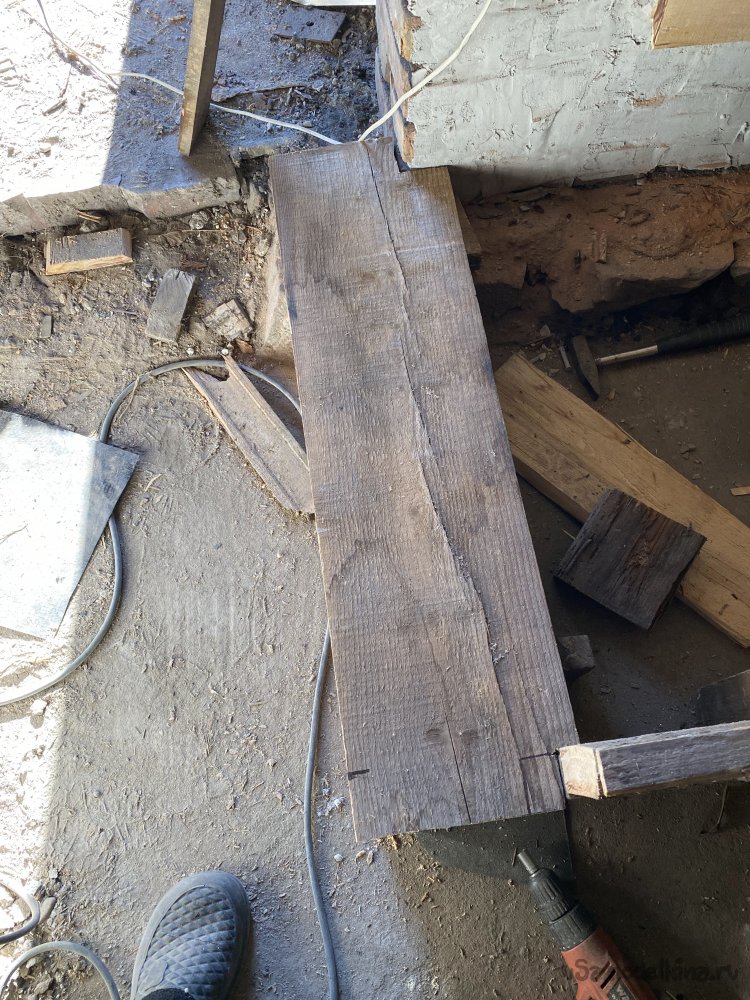

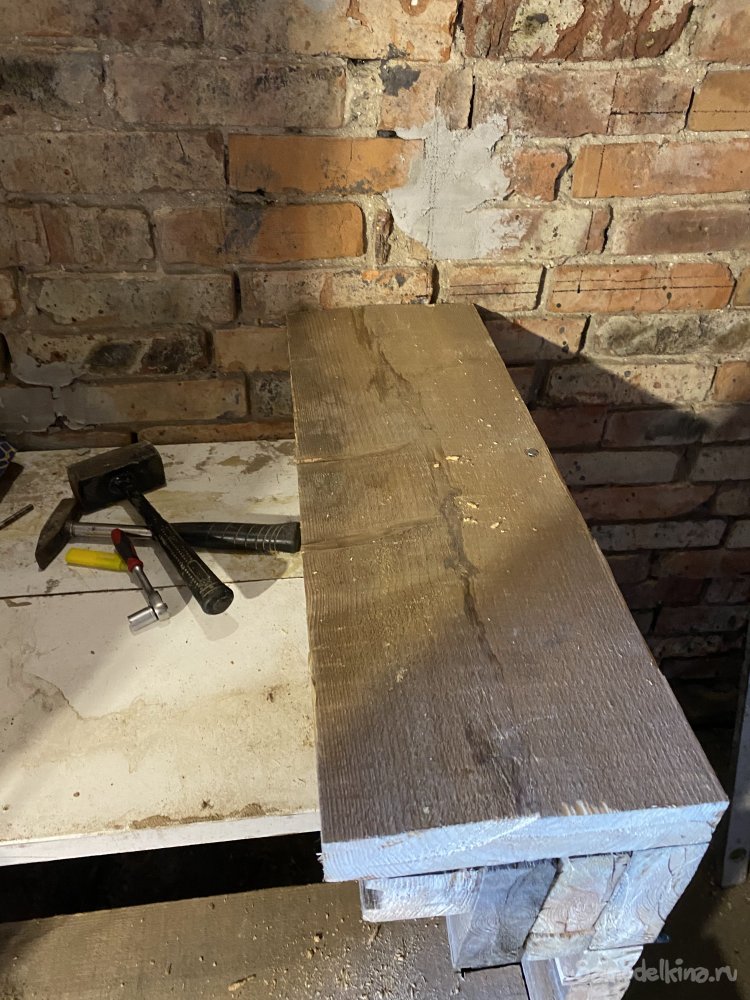

И закрепил ступень, сделанную, как и её предшественницы, из доски (или бруса?) 50х250 мм :
На этом такой широкий брус у меня закончился. И второй пролёт лестницы я решил делать полностью из бруса 50х150 мм. Косоур из бруса такого сечения не изготовить, поэтому, остальная лестница будет на тетивах.
Поэкспериментировал с шириной. Оказалось, ширины в 75 сантиметров вполне достаточно для пристенной лестницы без перила. А перила у меня точно не будет. Во-первых, до потолка от первой ступеньки второго пролёта осталось всего 1 метр, 30 сантиметров, а значит, придётся, разве что, присесть, чтобы получилось упасть с лестницы в сторону
Во вторых, держаться там есть за что (стена с одной стороны и потолок с другой). И в третьих, это же техническая лестница, по которой надо будет заносить и снимать что-то. И это что-то может быть и длинномерным, а тогда его удобно будет просто приставить к лестнице (выставив, если надо, в проём), и, поднявшись на площадку, поднять и переложить на чердак.
Все эти расчёты, конечно-же, делались заранее. И теперь нужно на расстоянии 75 сантиметров от стены, на нужной высоте, установить балку. (А иначе, лестницу не на что будет опереть! Чердака то пока нет))))
Балки тоже не покупал. У соседа остались от стройки стропила, сечением 100х50. Конечно, для полноценного перекрытия надо было бы сечение побольше. Но, во-первых, длина их будет, всего-лишь, 3,60. Во-вторых, между ними будет около 60-ти см. (только эта, первая балка будет отстоять на 75 см,). И, в третьих, это не жилой дом, и мне не важна вибрация и звук шагов кого-то наверху! ))) А несущей способности, уверен, хватит.

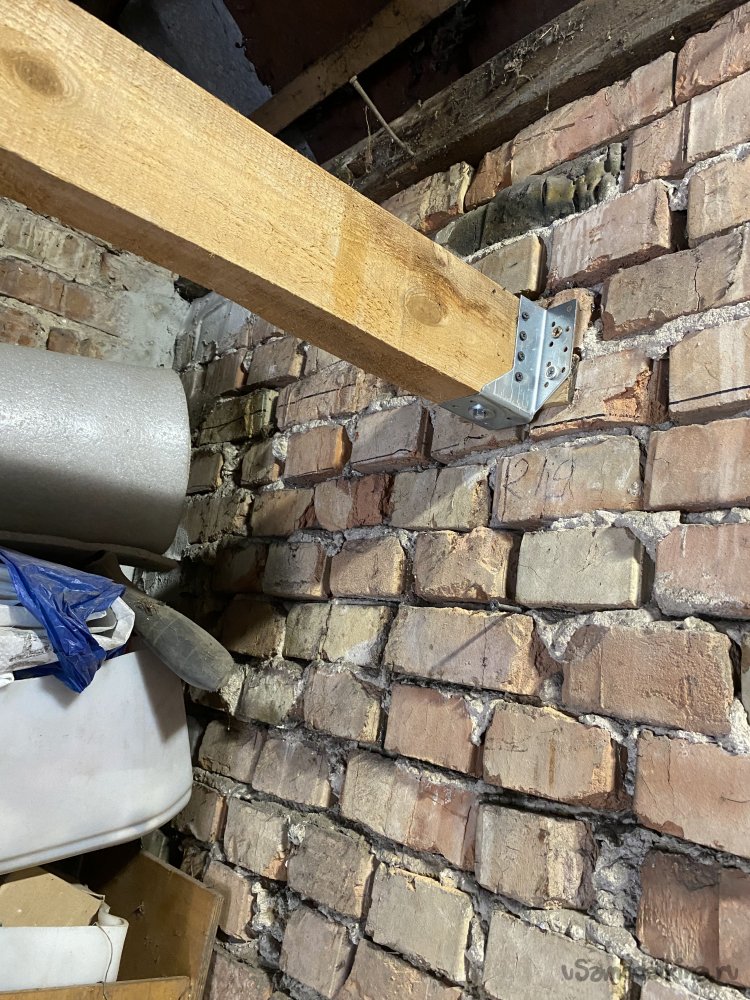

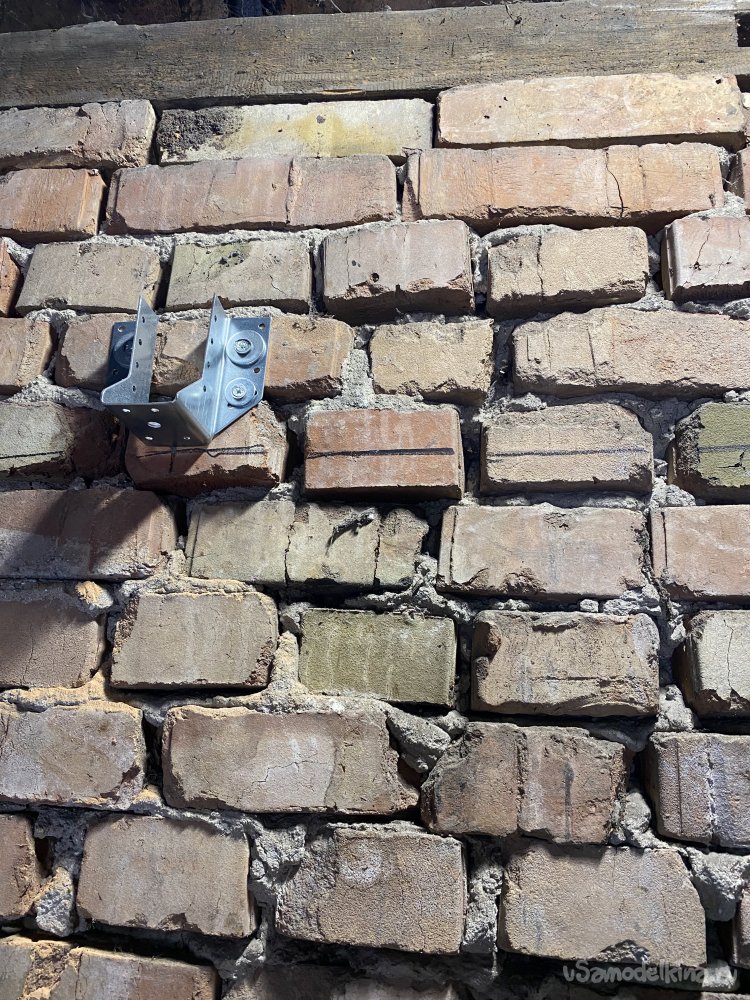

Балку закрепил покупными кронштейнами на высоте ( по верхнему краю) 2,40 м.

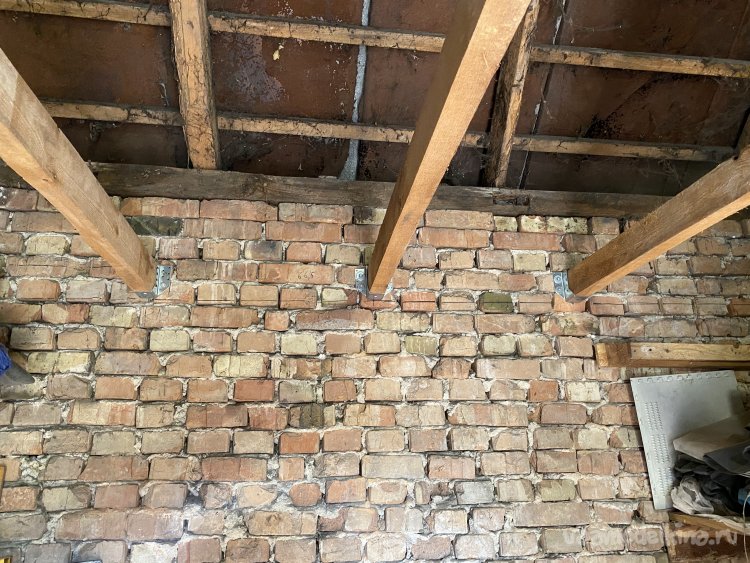

Потом, раскинув оставшееся расстояние на три, закрепил и остальные две балки:

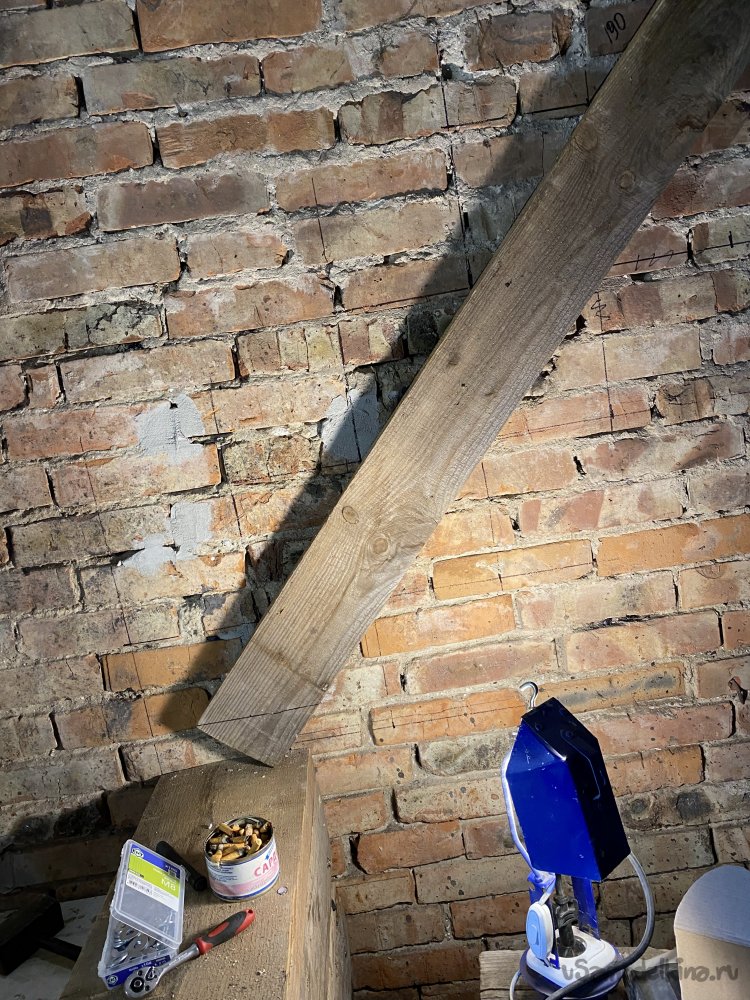

Начел собирать пролёт лестницы. Для начала, лестницу нарисовал на стене. С первой попытки правильно не получилось... Ничего страшного... Перерисовал. Потом вырезал из бруса заготовку тетивы и приложил на это место:
Подрезал верх и низ, приложил опять на своё место и уже закрепил шурупами :

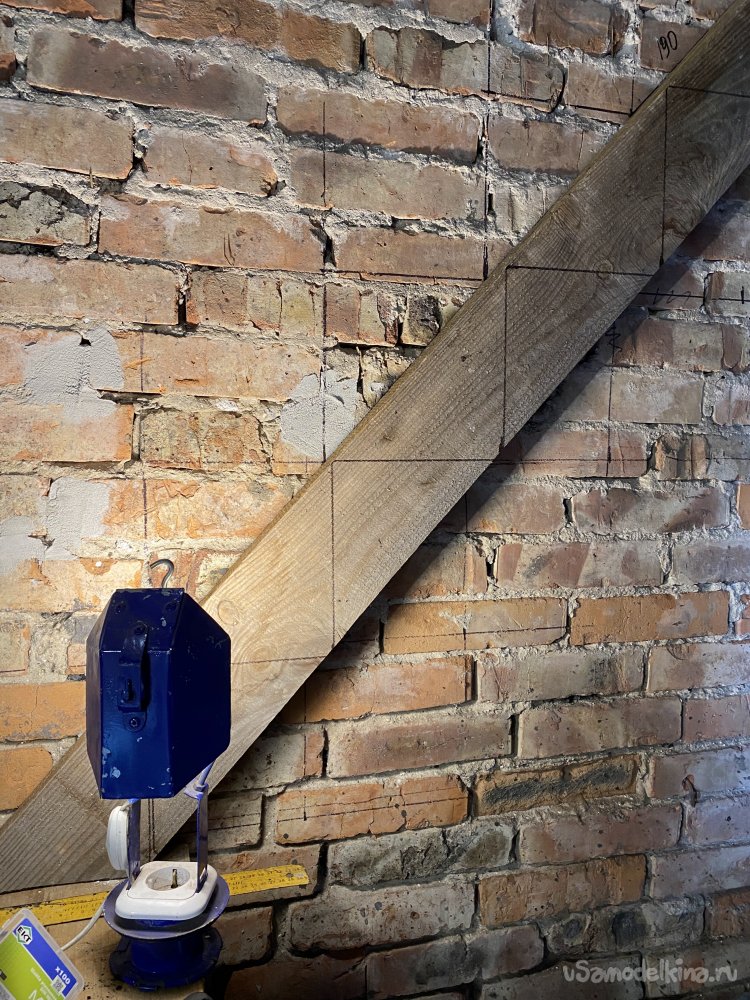

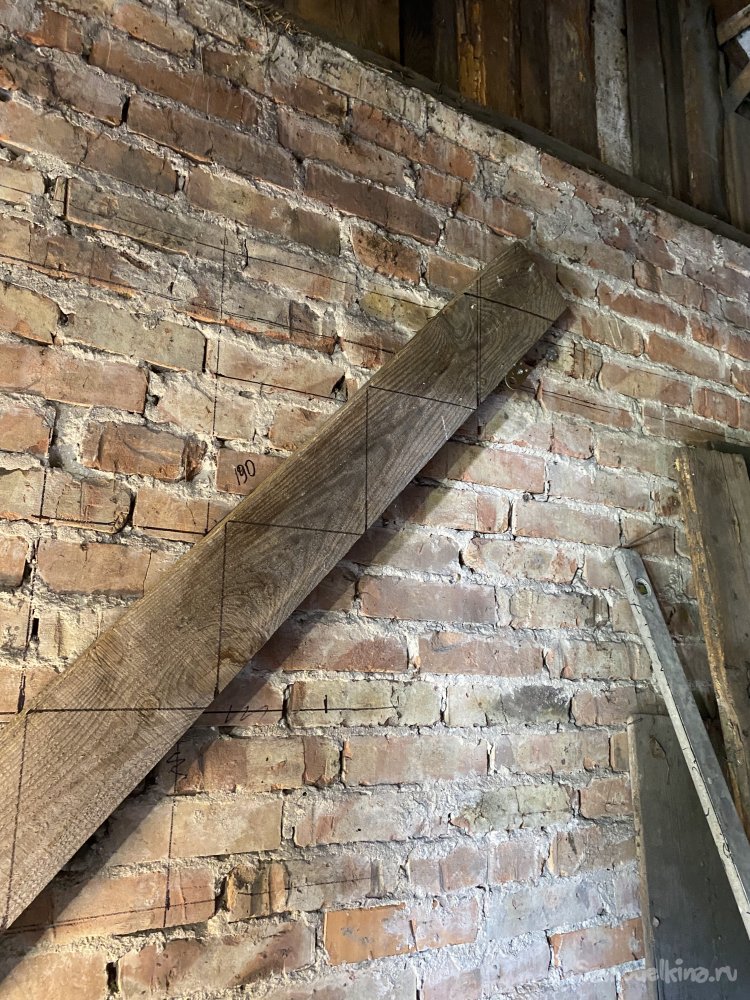

Нарисовал на ней ступеньки, следя за соблюдением размеров и горизонталью:

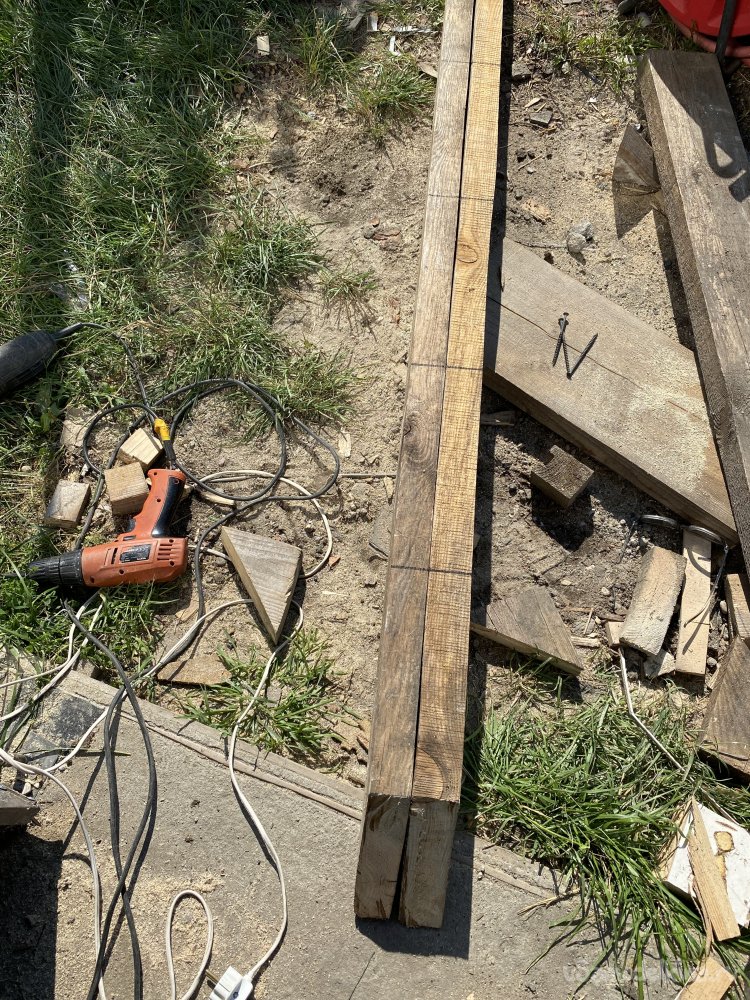

Опять снял. При помощи угольника начертил линии на торце, в точках, где будет угол каждой ступени. После чего прикрутил шурупами к ней второй брус и продолжил линии на него:

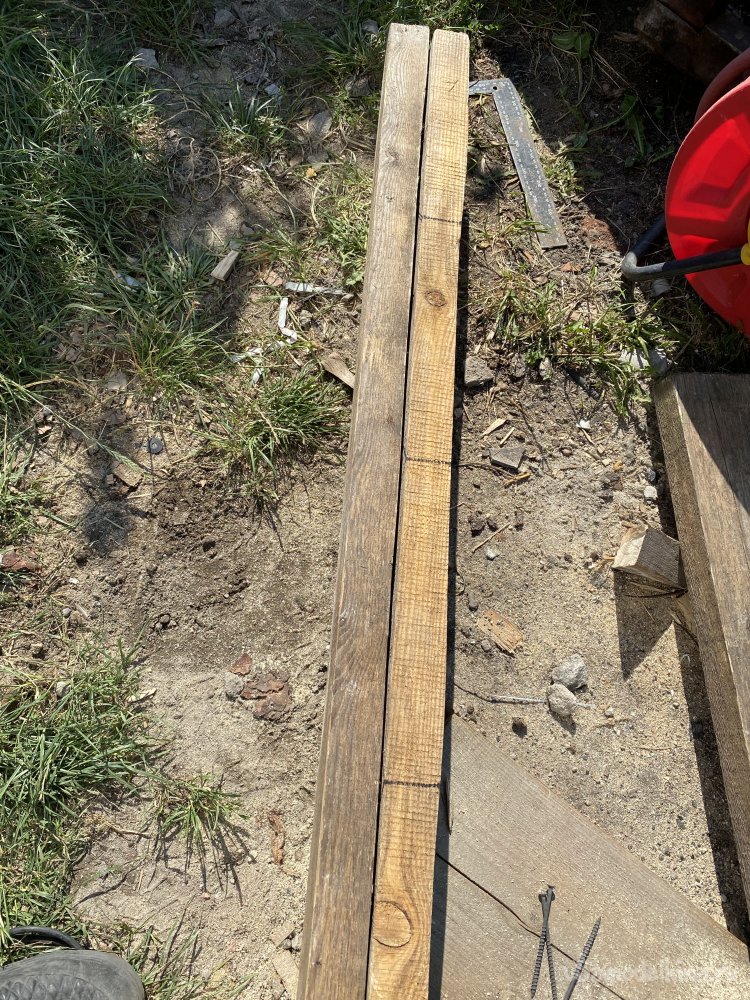

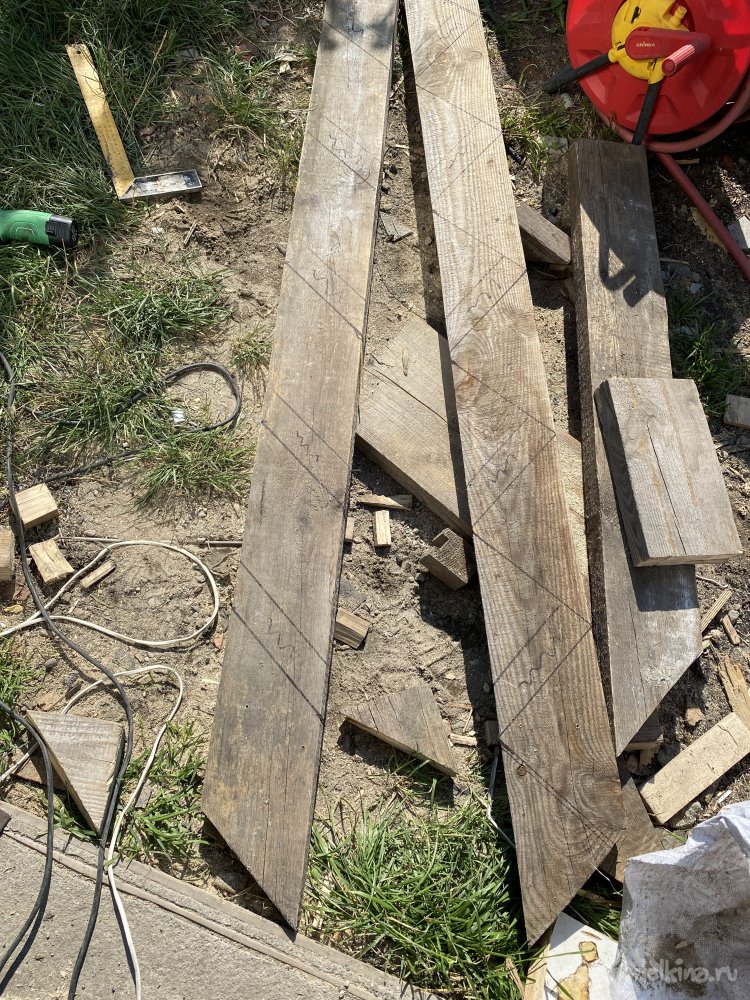

Разъёдинил, и соединил эти линии ша широкой стороне второго бруса. У меня получились две одинаковых тетивы с "зеркальной" разметкой ступеней:
Ступени, длиной 65 сантиметров, вырезал из такого-же бруса Конечно, пятнадцати сантиметров мало для полноценной проступи. Но нога на них стоит устойчиво! А подступёнка не будет - можно сдвигать носок глубже:

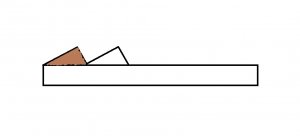

Закрепить их решил всё теми-же "глухарями". Но, так как работал один (придержать тяжёлые проступи в нужном положении некому), а при монтаже нужна точность, решил сделать для них упоры из фанерок. Фанерные полоски у меня были. Набрал таких обрезков на предприятии по производству паркетной доски. Там их на дрова пускают, А в хозяйстве иногда очень даже пригождаются:

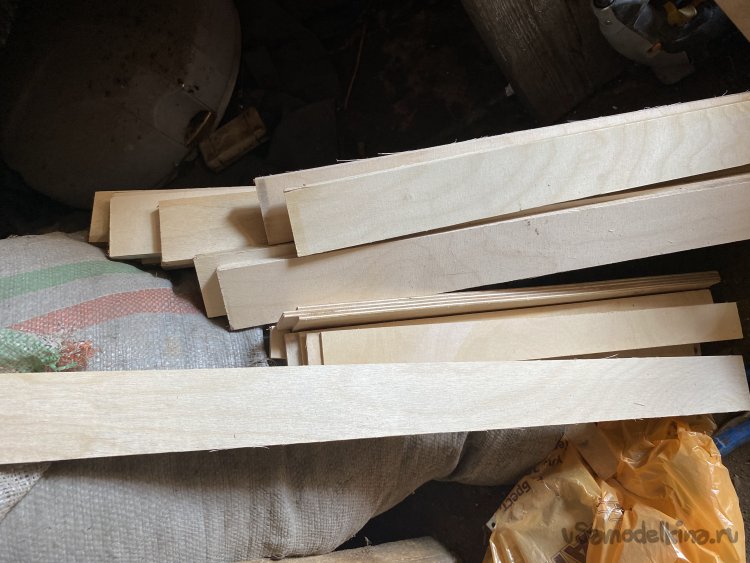

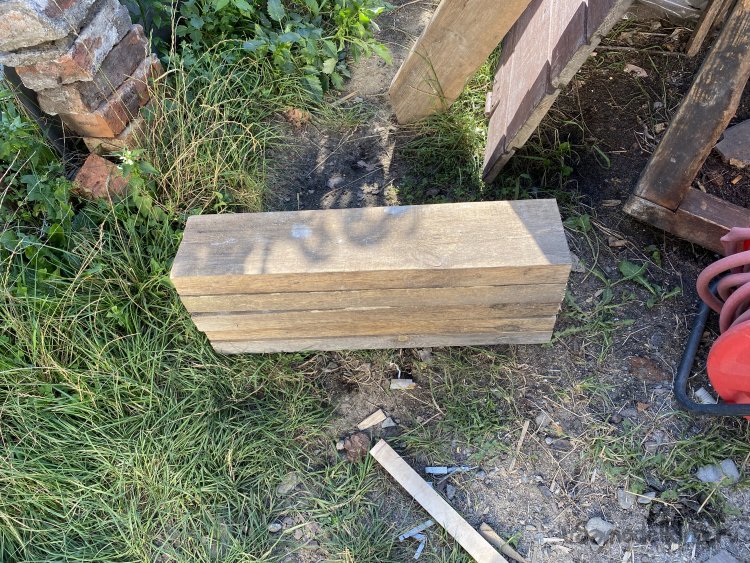

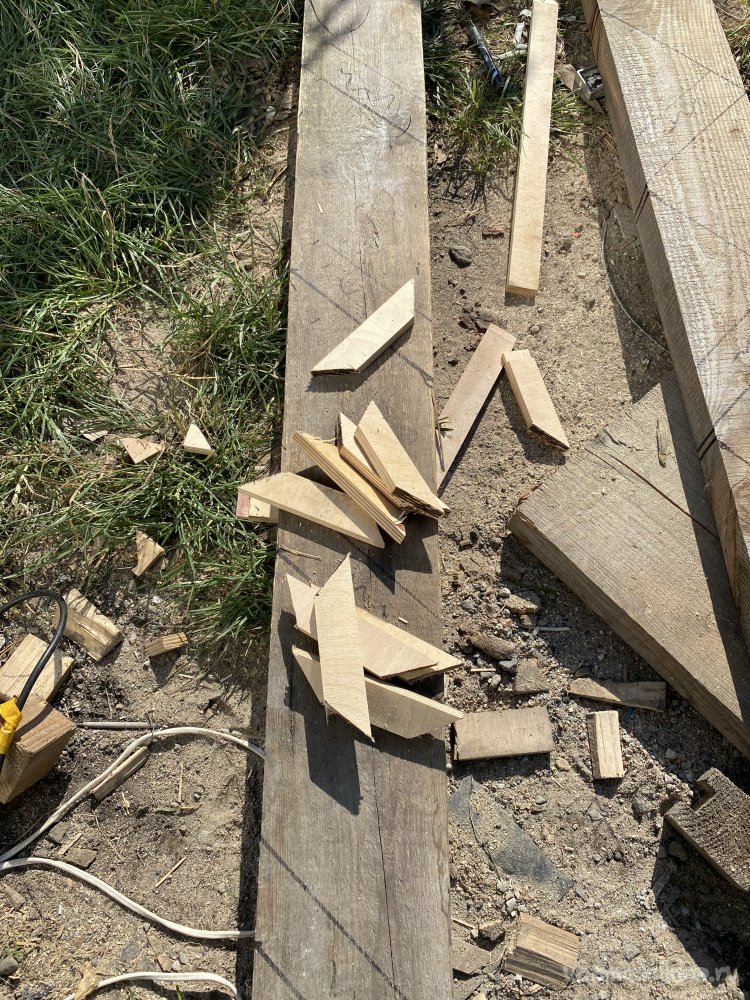

Из них я нарезал вот таких деталек:

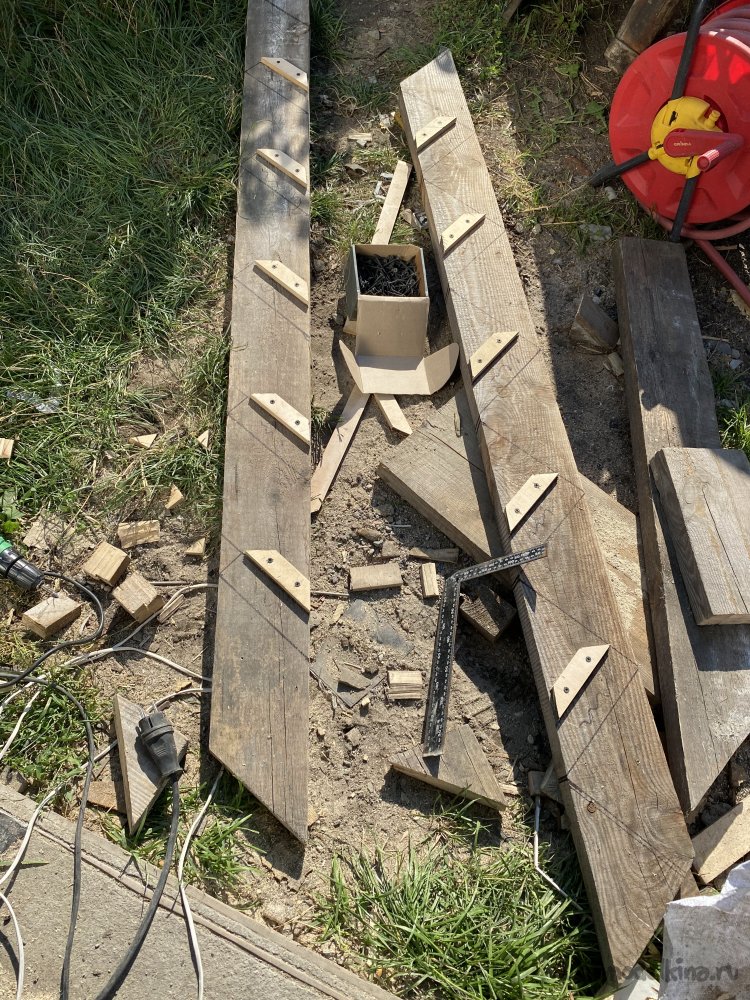

И прикрутил шурупами к тетивам, как упоры для ступеней:
Теперь можно и одному приложить проступь на этот упор и закрепить в торец двумя "глухарями". Да и потом, при эксплуатации, дополнительное усиление не помешает. Закрепил сперва две проступи, чтобы придать окончательную форму пролёту:

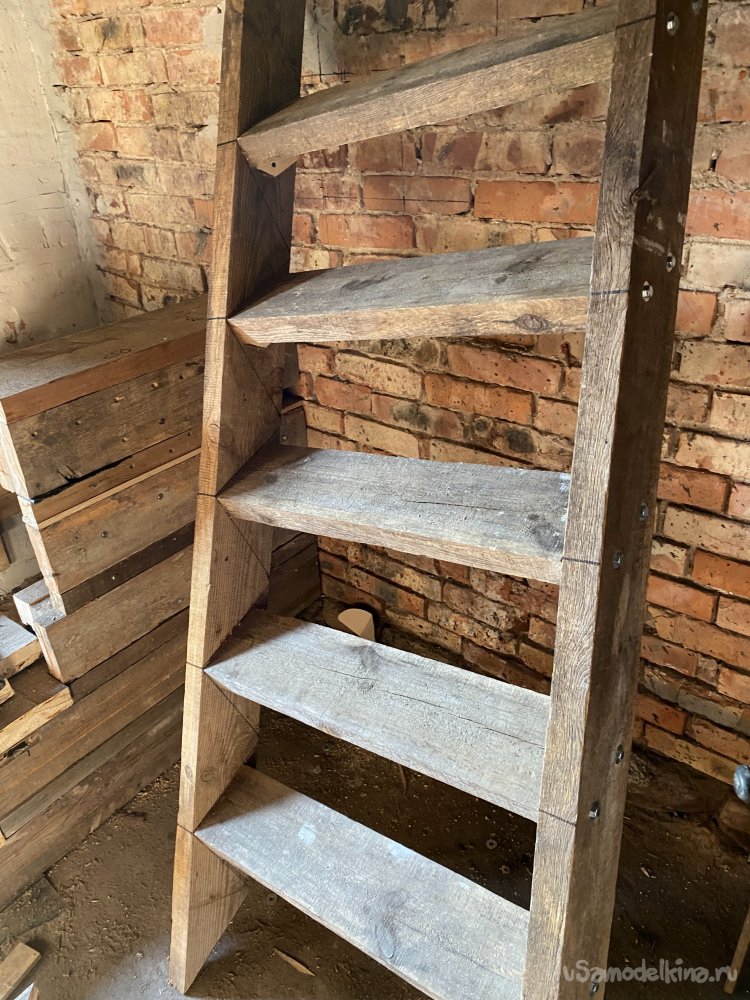

Потом закрепил остальные:

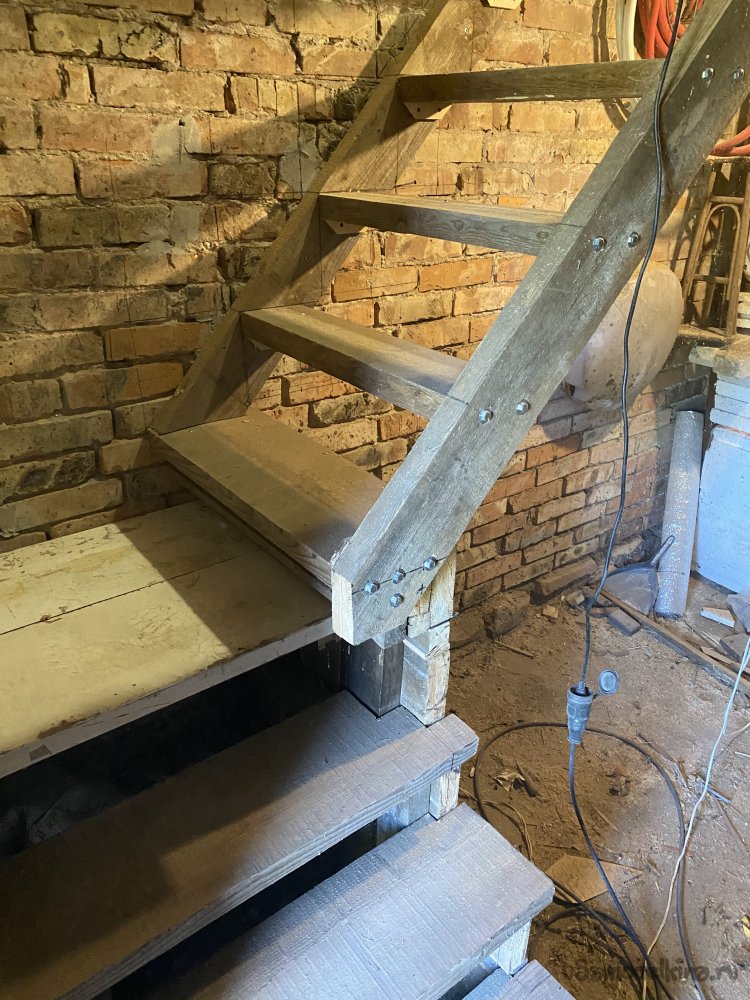

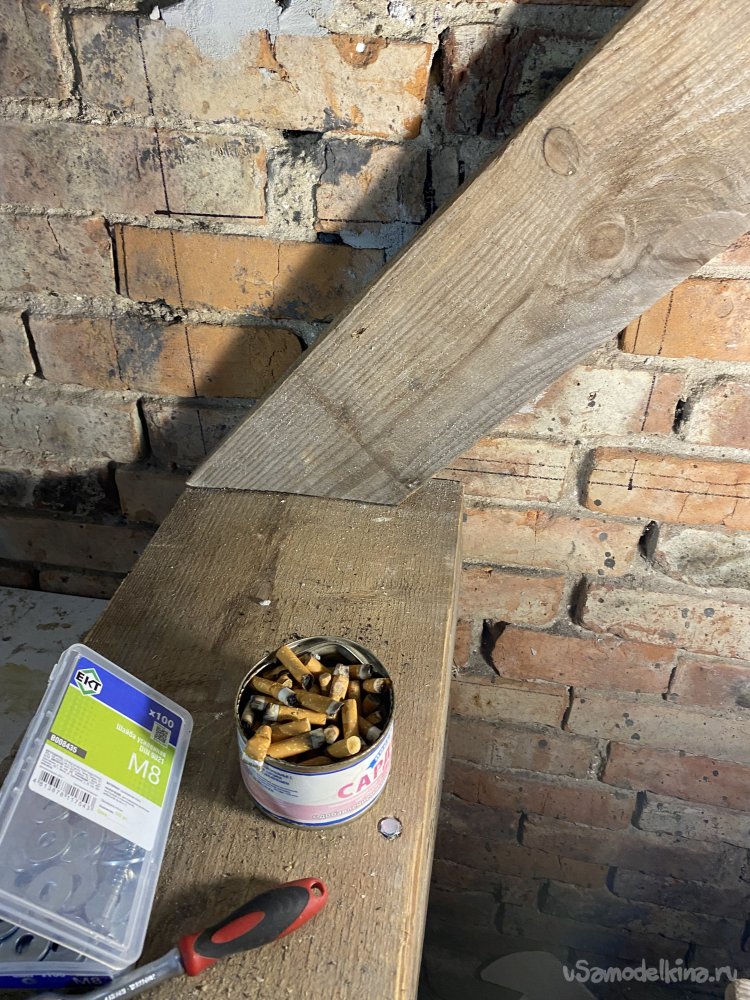

И закрепил пролёт на своё место. Левую сторону (по ходу подъёма) закрепил "глухарями" и снизу, и сверху, к балке. Правую - дюбель-гвоздями к кирпичной стене.

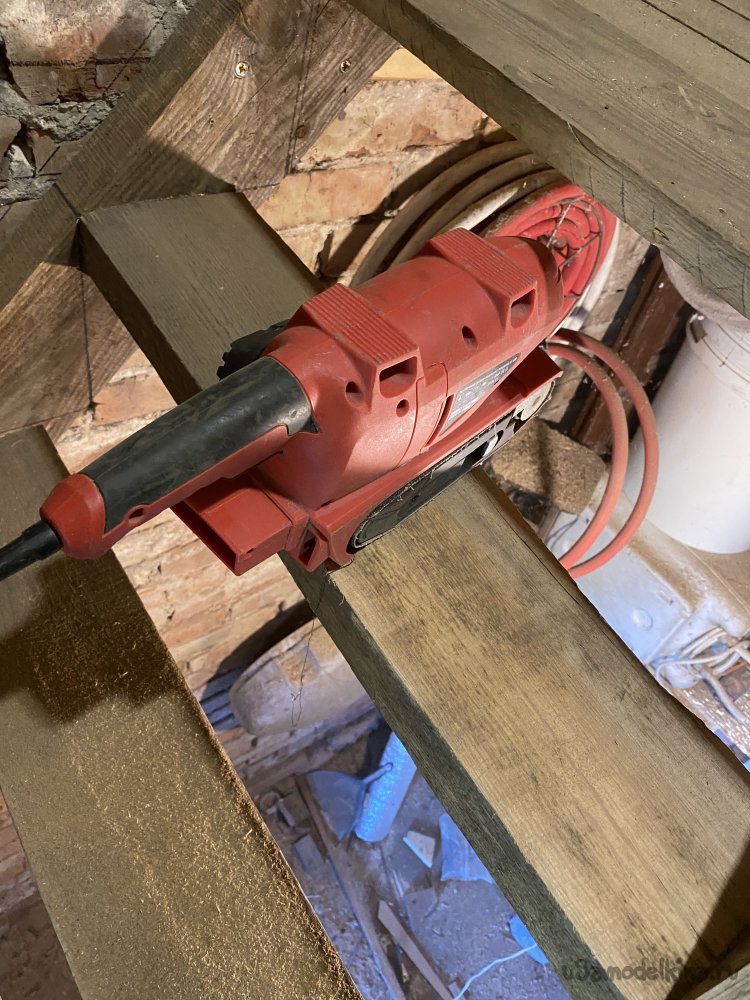

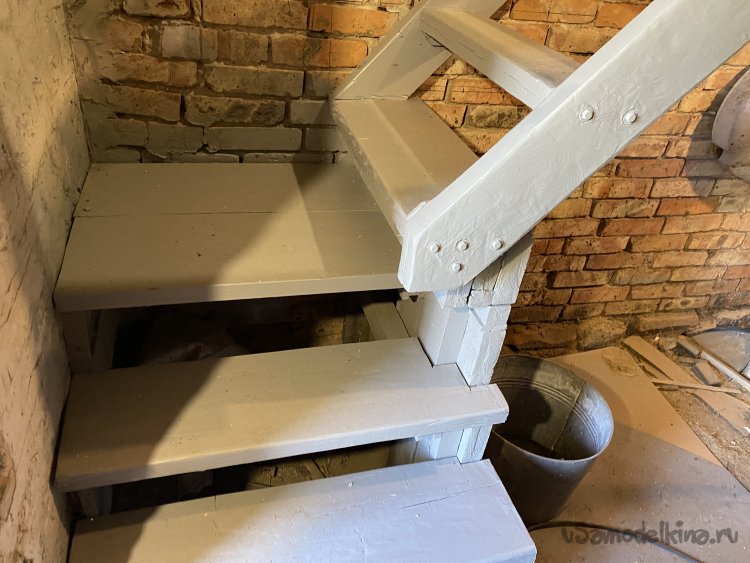

Лестница готова. Надо бы как-то окультурить, покрасить... Перед покраской прощёлся слегка ленточной шлифмашинкой.
Порывшись в запасах, пособирал всю подходящую краску, которая была (Ну не хочется мне покупать на сарай что-то. Хочется слепить из того, что есть)))... Остатков всяких красок у меня много... Да только всех по чуть-чуть... Выбрал "все оттенки серого" - от белого до чёрного.))) Слил всё в одно ведро. Пошла туда и эмаль ПФ-115 белого, чёрного и серого цветов, и грунтовка ГФ-21 (серая). Банки сполоснул от остатков растворителем 646 и тоже слил его в это ведро))) Перемешал, сделав для этого одноразовую насадку-миксер для шуруповёрта из куска толстой проволоки. Получилась светло-серая... Нормально! По поводу качества краски я не загоняюсь - лестница не будет эксплуатироваться на улице!
Полученный "микс" состоит у меня из эмалей ПФ-115 процентов на 80. А эмаль, как известно, сохнет около суток, но вот костенеет (набирает механическую прочность) за значительно более долгий срок - примерно две недели. Если покрасить лестницу, то я же не удержусь, чтобы не подняться по ней и не начать работы наверху.... И поврежу незатвердевшую краску!...
К тому-же, чтобы некрашеное ни разу ранее дерево хорошо покрасить, да ещё и эмалью, надо, как минимум, сперва прогрунтовать (олифой, или краской, которая впитается. Просушить. Потом нанести, хотя-бы, два слоя краски с предварительной просушкой.
Я же всё это компенсировал толщиной слоя. Краски у меня получилось много и её не жалко. То есть, технология покраски у меня была следующая: Работал электрическим краскопультом. Бачок там один литр. Краску сделал наиболее возможной для работы пульвера густоты. С утра вылил на лестницу целый бачок. Заправил его опять... Подождал часа три (периодически подходя и слегка брызгая, чтобы пульвер не подсох). Когда оно уже достаточно впиталось и загустело, просто наносил периодически, в течении дня, слой за слоем, с интервалом, примерно час. Это было начало сентября, прошлого года, с аномальной жарой. Температура тогда стояла близкая к +30. Так что, слои краски густели достаточно быстро. А мне не нужна была просушка, нужно было только загустение для отсутствия потёков при добавлении толщины слоя.

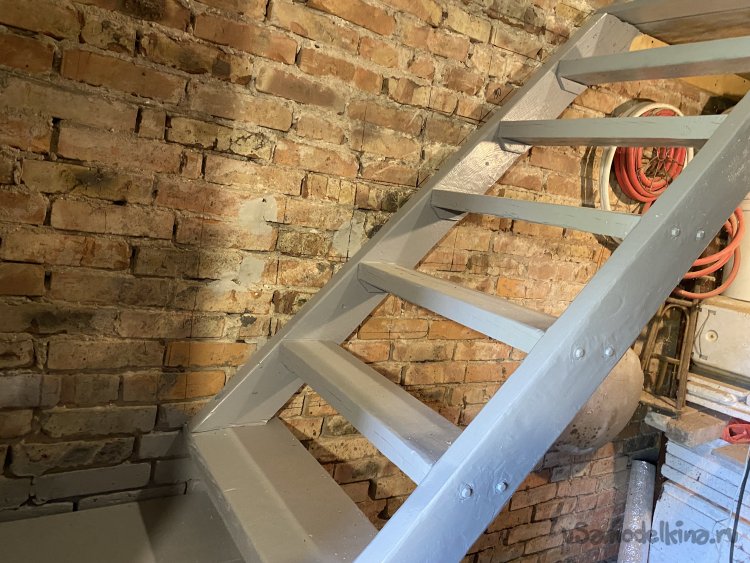

И вот так, до вечера, я вылил на лестницу три с половиной литра краски!!! ..Это при том, что её вполне можно было и полутора литрами покрасить... А то и одним! Если по технологии (Но я же краску не покупал, а наоборот, утилизировал с пользой остатки, которые, скорей всего, засохли-бы! Всё равно ж её не жалко))).
А на следующий день уехал с семьёй на две недели в Египет! ))))... По приезду, краска уже хорошо закостенела и набрала прочность.

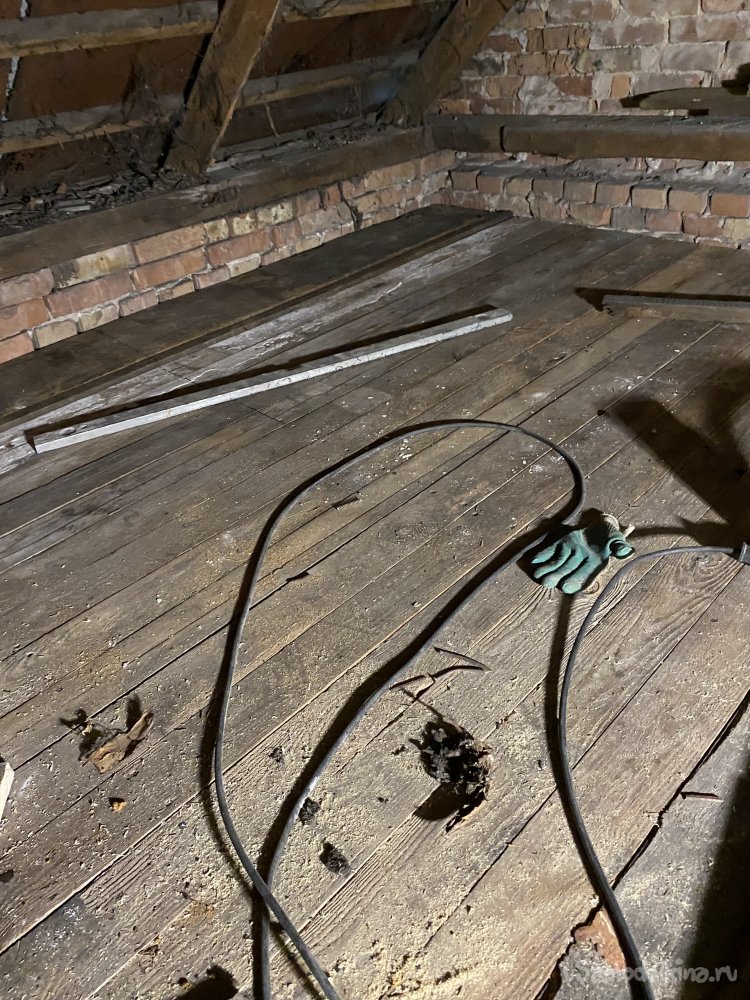

Теперь можно уже заняться и перекрытием. Настелить потолок на балки. Опять-же, я не покупал новую доску для этого. Пособирал всё длинное, оставшееся после стройки. Это и доски от опалубок, и остаток доски от потолка в доме, и доски от сорванного старого пола при реконструкции. Не смутило даже то, что половая доска толще. Просто положил её по краям, под самым скатом кровли. Туда точно зайти ногами невозможно, так что, не споткнусь.)))) В общем, настелил я туда всё, что нашёл.

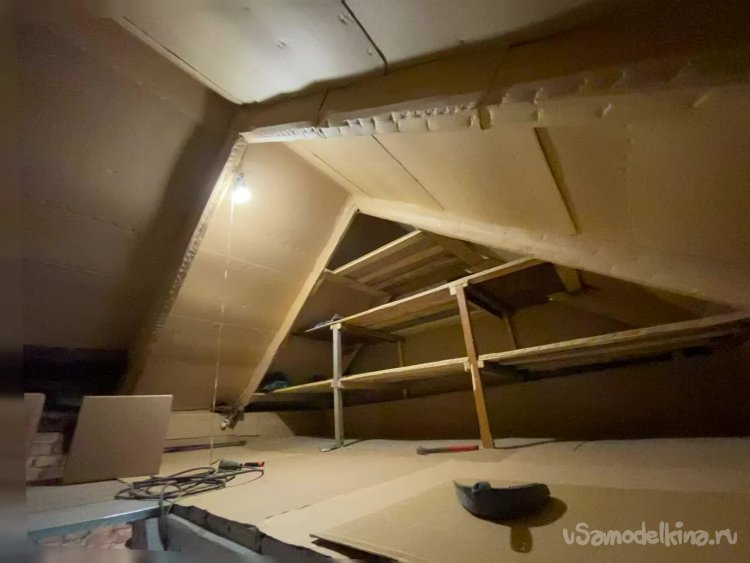

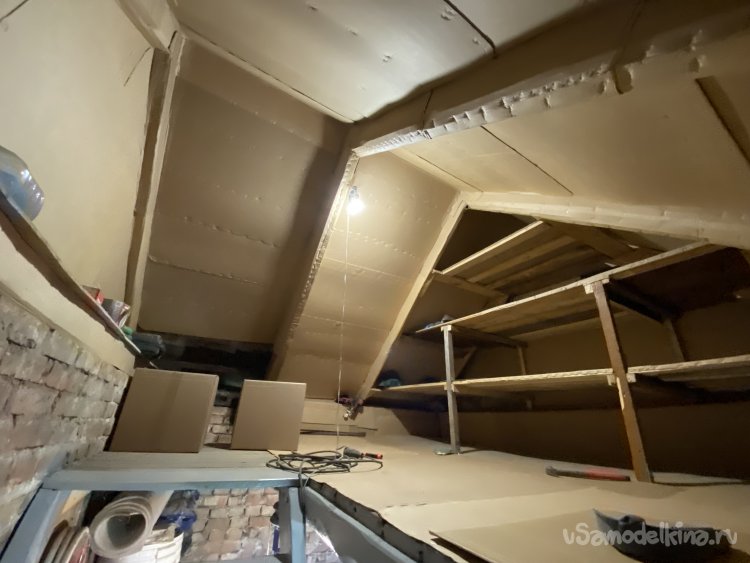

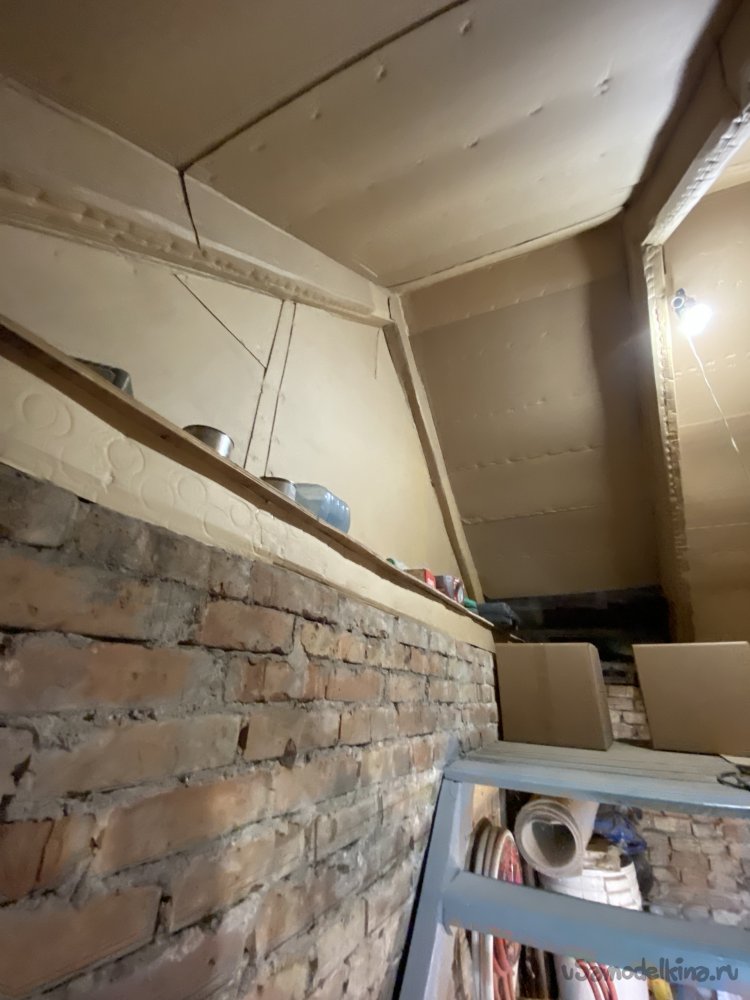

Наверху, как уже говорил, я хочу сделать склад. Приступил к "окультуриванию". Пылесосом, с помощью самодельного циклона , собрал всю паутину с многолетней чёрной пылью. После чего, по доскам обрешётки между балками прибил подкровельную плёнку. (Тоже остатки от стройки. Тогда я покупал рулонами, а не метражом, чтобы было дешевле. В результате, оставшихся кусков хватило и на сарай. Туда пошла и подкровельная гидроизоляционная плёнка, и пароизоляционная мембрана (её я прибил ближе к коньку), и, даже рубероида кусок.)). А поверху всё оббил картоном. На предприятии, в котором работаю, он образуется, как отходы производства в огромных количествах. Это прокладки между рядами стеклобанки на поддонах. Листы, размером 1 метр на 1 метр, 20 сантиметров. Вот его и использовал, пристреляв степлером в несколько слоёв:

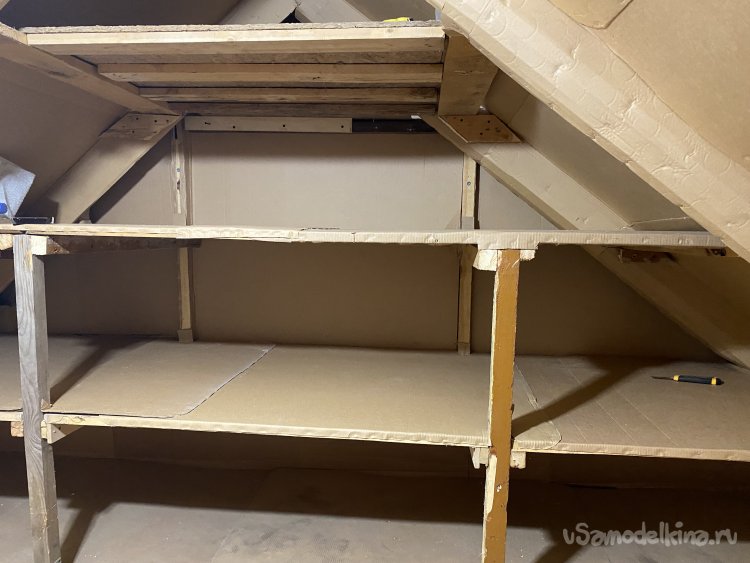

В торце сделал стеллажи. Тоже без вложений. Использовал Доски от разборки поддонов и ДСП от разборки старой мебели, которую я купил вместе с этим старым домом:
Вот и готово. Можно использовать "кладовку". Как показала практика (а на момент написания этой статьи я пользуюсь этой кладовкой уже три месяца), лестница очень удобная! Совершенно не доставляет труда занести на чердак что-то, или , наоборот, сбегать туда и что-то принести....
Ах, да... Совершенно забыл....
Пространство под первым пролётом лестницы, как и задумывалось с самого начала, я использую тоже как место для хранения. Я сложил туда "редко используемое" и "грязное" - остатки строительных смесей (цемент, шпатлёвка, штукатурка и прочее в мешках), а так-же, инструмент для всего этого (кельмы, шпатели, насадки-миксеры, полутёрки, тёрки и прочее). А ещё там хватило места для форм для отливки тротуарной плитки, которую я планирую (опять!) начать делать в этом году (в прошлом тоже планировал))).

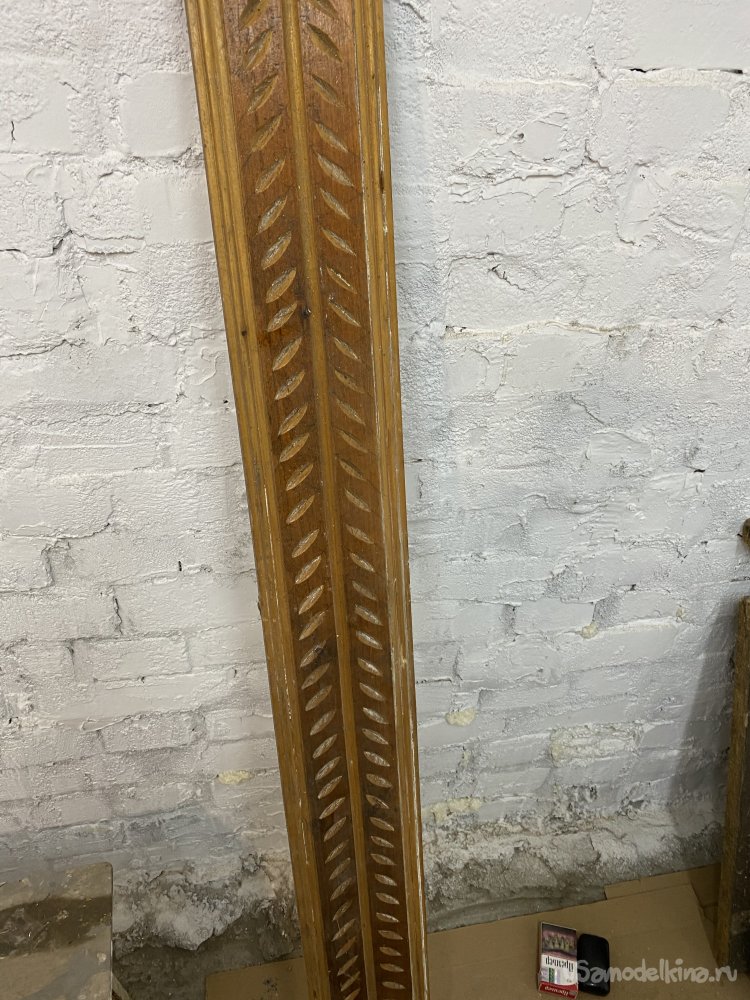

Для того, чтобы весь этот "склад" не был виден, я решил сделать подступёнки. Порывшись в запасах того, что выкинуть жаль, а пристроить некуда", нашёл старый карниз:
Во времена "нищей молодости", живши в общежитии семейного типа, я сам когда-то сделал его из добротной доски-"тридцатки". За бутылку самогона мне её "прогнали" фигурным электрофуганком, сделав продольную фрезеровку, а потом я сидел вечерами на лестничной площадке, и скурпулёзно вырезал самодельным резцом "листики". Потом на перекладных добирался в деревню ("малую Родину"), где в пустом родительском доме была бутылка масляно-смоляного лака из моего детства (когда ещё были живы родители, выжигал на фанерках "картины" и этим лаком покрывал "выжиганки". Одна точно осталась невскрытой.), Купить даже бутылку лака я тогда уже не мог себе позволить. Поэтому, использовал тот, десятилетней давности. Зато, сколько счастья было у нас, молодой нищей семьи, когда я, пробив пробойником в панели дырки под деревянные пробки, закрепил этот карниз над окном на двух, выгнутых из очень толстой жести, кронштейнах, и натянул между ними вязальную проволоку, на которую мы повесили тюль, и сшитые женой из дешёвой "бархатной с узорами" ткани, шторы, и (о, чудо!), даже сшитый женой из остатков ткани, ламбрикен!))))).... Одновременно я привёз из деревни ковёр 2х3 (лежал новый. Родители "достали", а повесить не успели). Как стало уютно!!! У нас настоящий "свой домик"!!! Счастье от этого "достижения" было не сравнимо выше ощущений от дорого "евроремонта", который я позже делал в собственных квартире и доме.)))... Поэтому... Не поднялась рука его выбросить, когда мы переехали из общаги в малосемейку... И потом, когда в квартиру... И потом, когда появился дом... И, когда появился второй дом...
Всё это время он лежал сначала в деревне... Потом, когда я продал родительский дом, перевёз его на дачу... Не смог выбросить!!!... Вот такой я сентиментальный...
А сейчас подумал, что вот и пришла пора его использовать! Он останется у меня на виду...

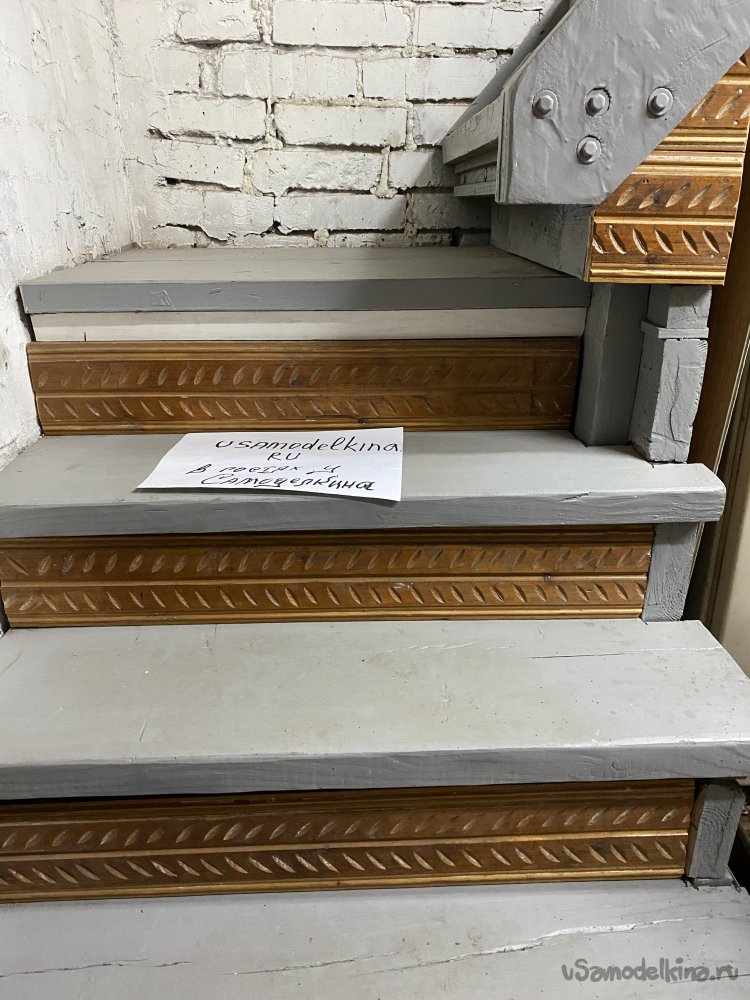

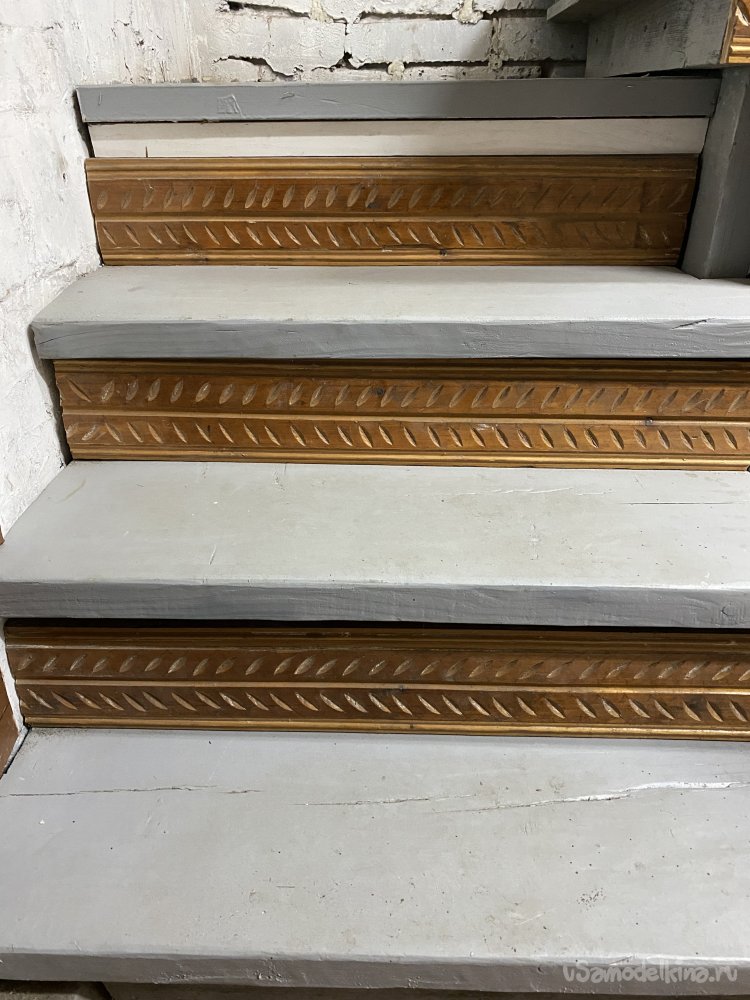

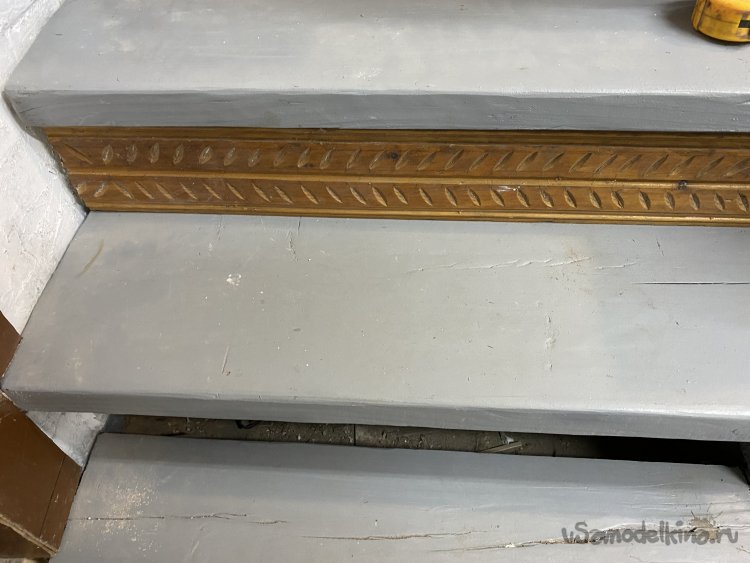

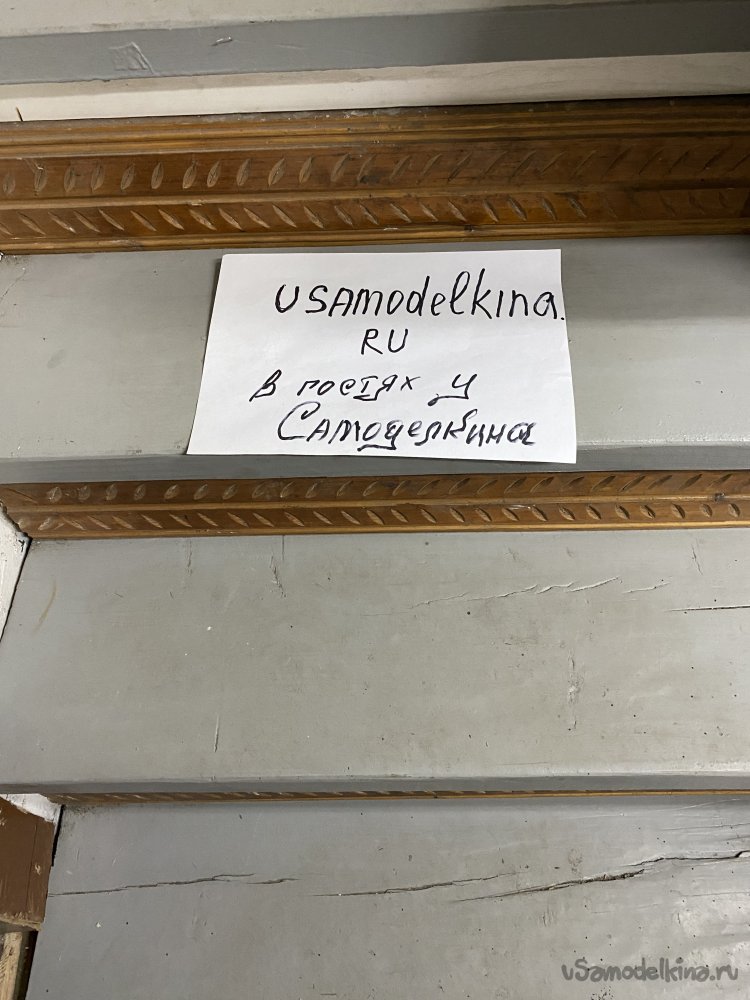

И сделал из него подступёнки:
Порезал карниз по длине проступей и закрепил к ним. (Извините, не хочется снимать для фото.))) Закрепил просто длинными шурупами, просверлив в ступени отверстия под них, и завернув их в "ребро" карниза. Дополнительно усилил стальными уголками.

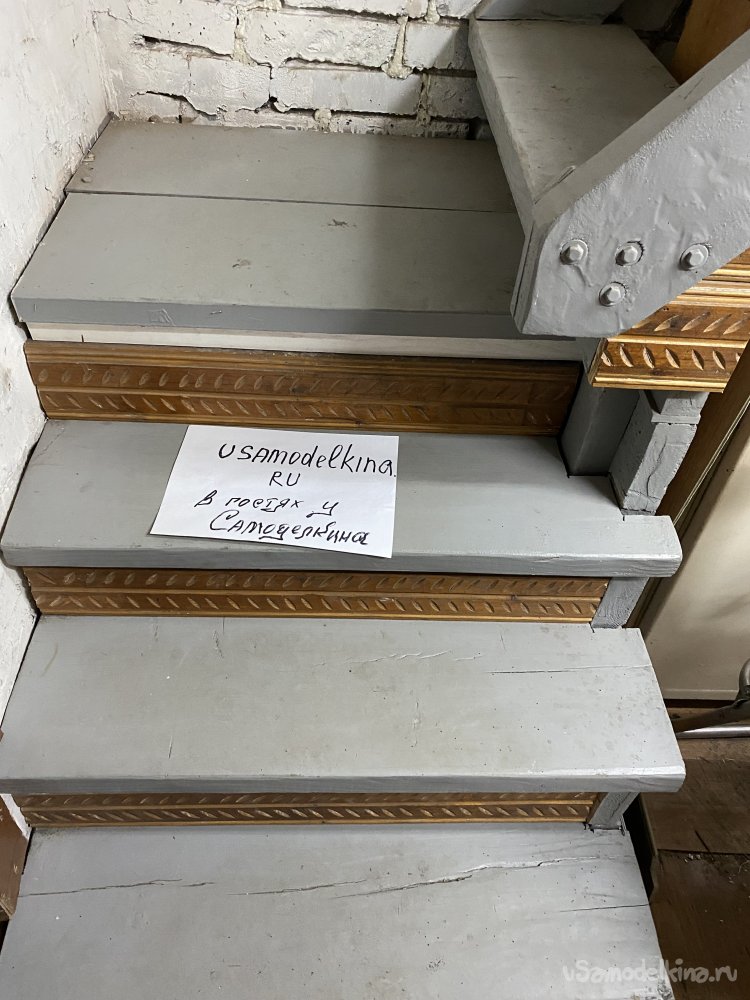

Так-же, остатком карниза, задекорировал торец несущей ступени:
Для того, чтобы ступени не ёрзали и не сдвигались, в них снизу ввернул шурупы, оставив торчать шляпки на сантиметр а в косоурах просверлил под них глухие отверстия.
Вот, собственно, и всё!!! Склад готов, можно браться за саму мастерскую!....
