Принесли на ремонт блютуз колонку с жалобой - звук тихий, скрипучий.

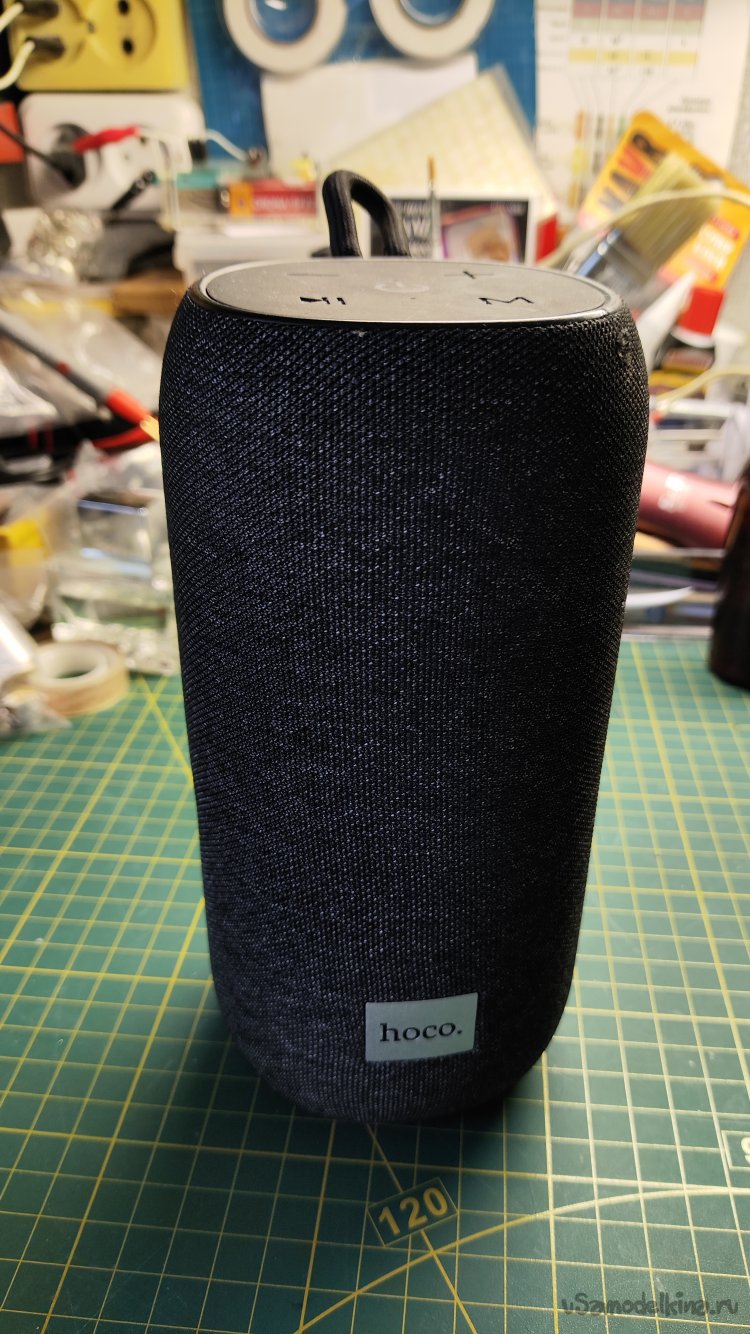

Модель HOCO HC-10.

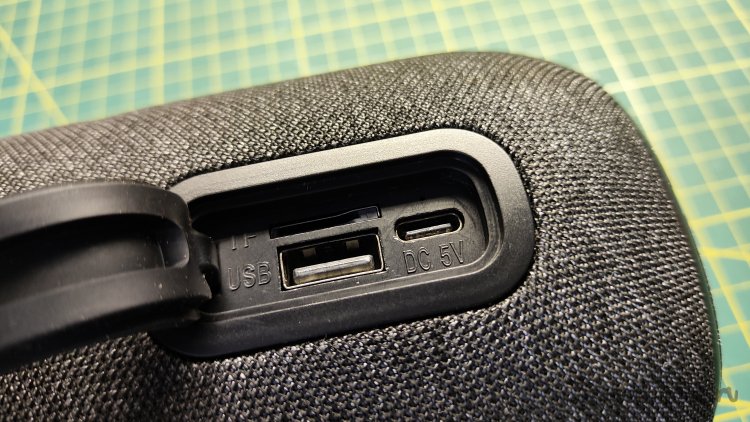

Колонка ооснащена портом USB и слотом TF.
Покрутил колонку в руках.
В отличие от большинства полностью пластиковых колонок, эта обтянута тканью, что совершенно не способствует пониманию, как ее разобрать без повреждения. Но у нас же есть гугл и ютуб.

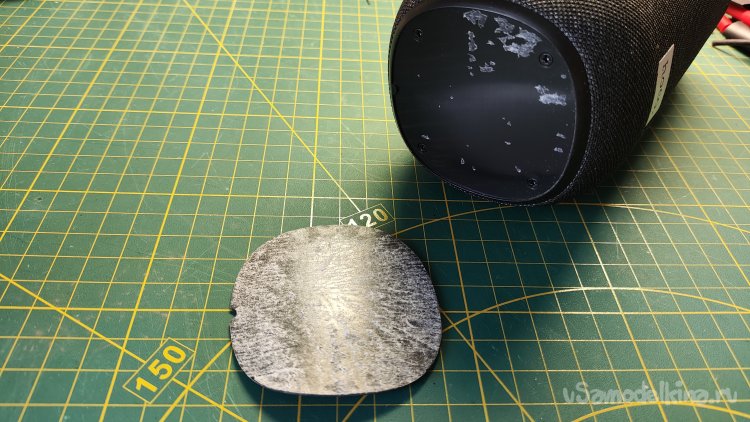

Они-то есть, но поиск разборки конкретно этой модели колонки мне не помог, ничего похожего не нашлось. Пришлось применить логику. Раз ткань цельная, значит должны разбираться верх и низ. Для начала попробовал аккуратно поддеть резину, утопленную в пластик нижней части. Так и есть, она приклеена.

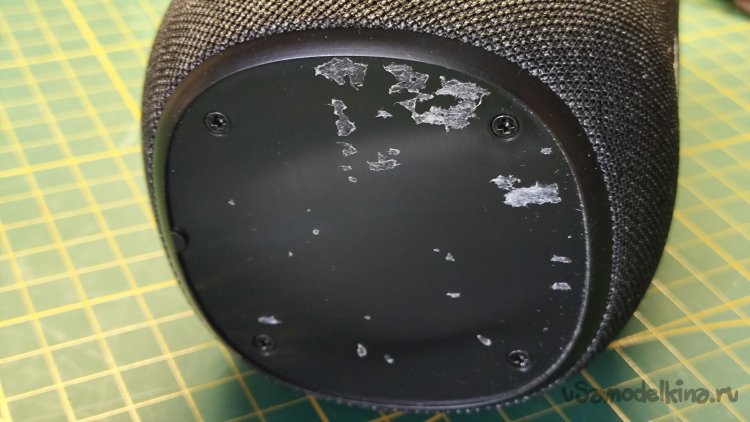

На дне основания видны шляпки четырех саморезов.
Выкручиваю саморезы и делаю фото выступа на основании, чтобы при сборке не перепутать положение крышки. Возможно это и не имеет значания, но все же.

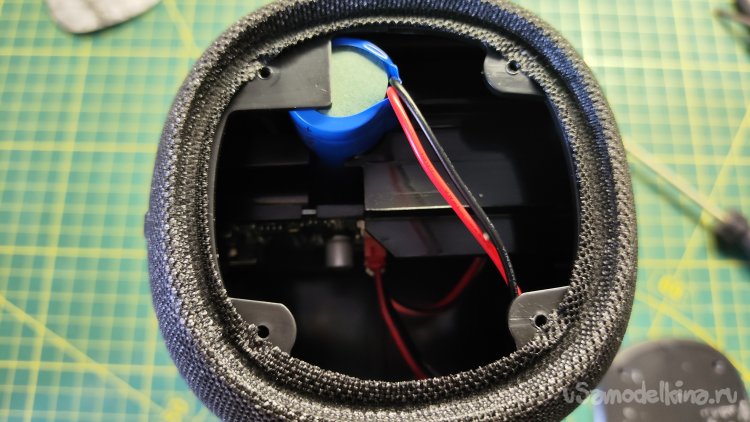

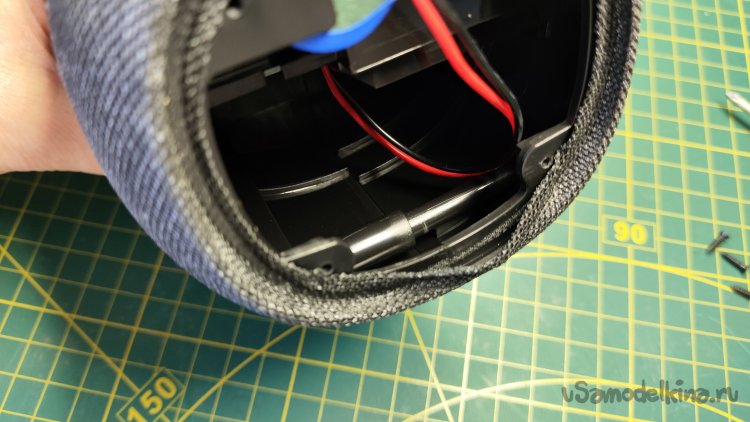

Внутри виднеется плата электроники и аккумулятор в голубой изоляционной термоусадке. Ткань к торцу корпусу приклеена. Разборка не будет простой.

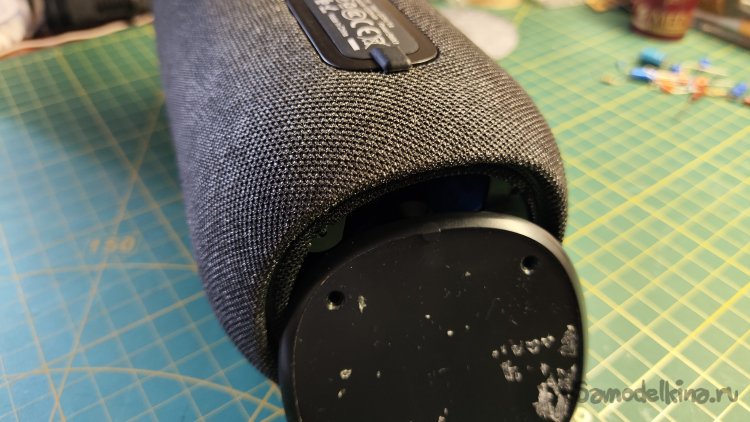

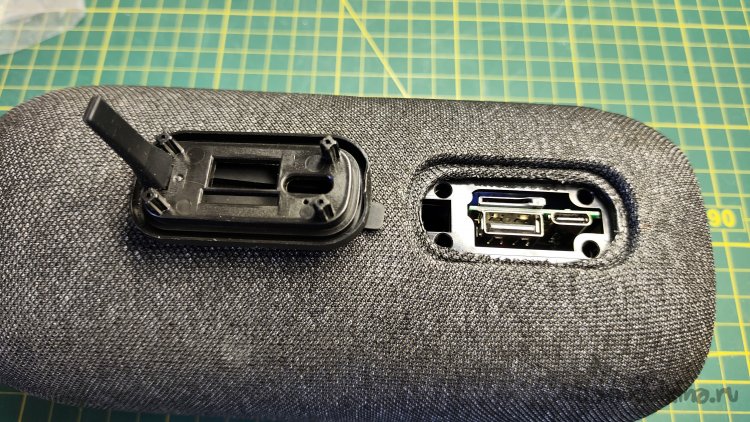

Надавил изнутри на штыри корпуса крышки с разъемами и аккуратно извлекаю корпус крышки. Там ткань тоже приклеена.

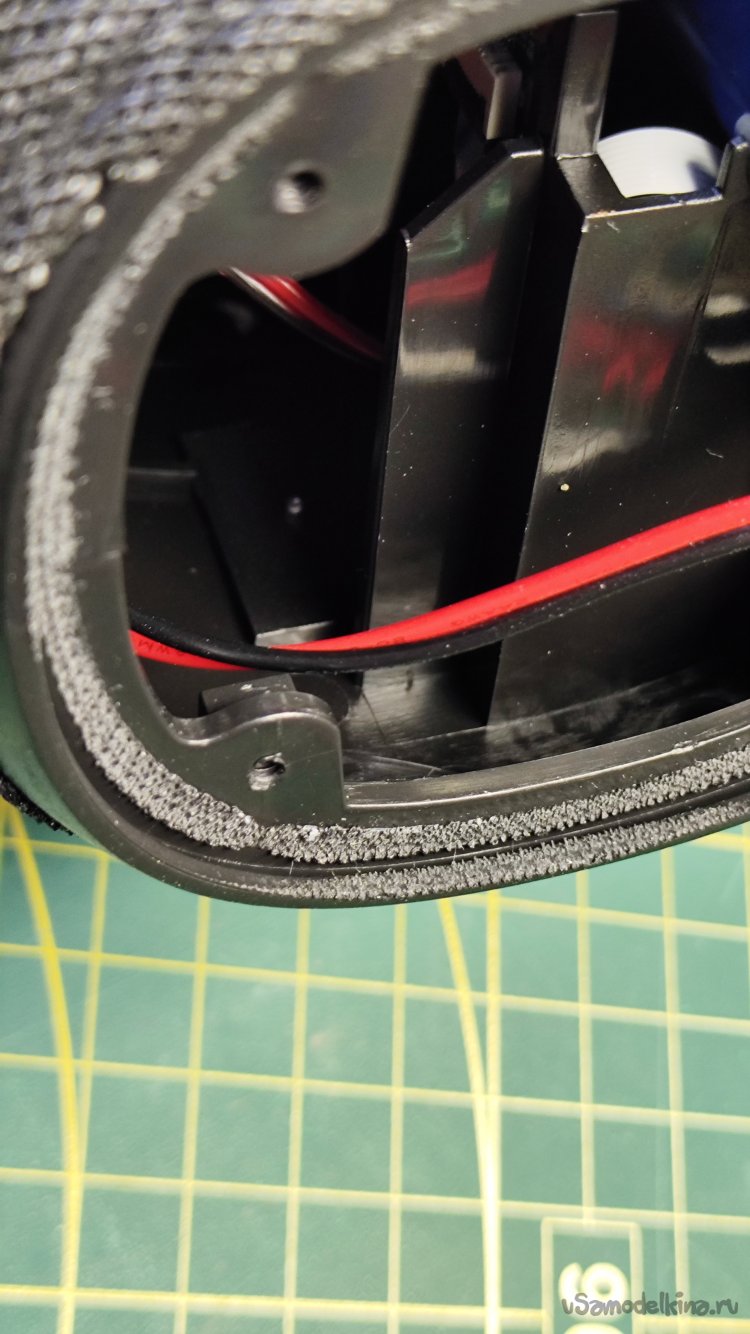

Пробую отодрать ткань от корпуса. Вроде получается и ткань не рвется.
Оставляю ткань в покое, займусь верхом колонки.

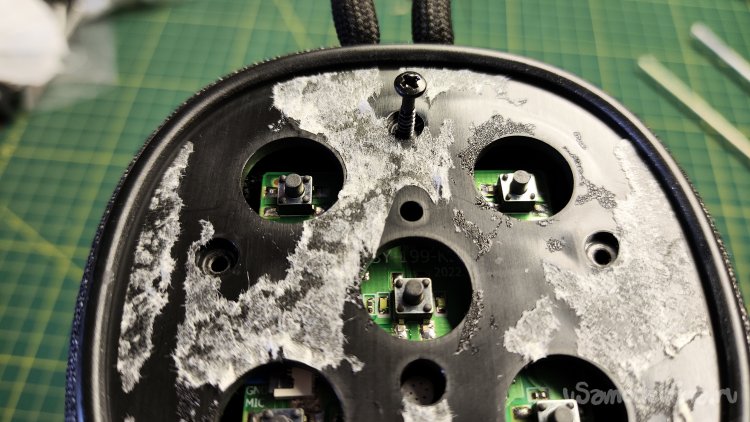

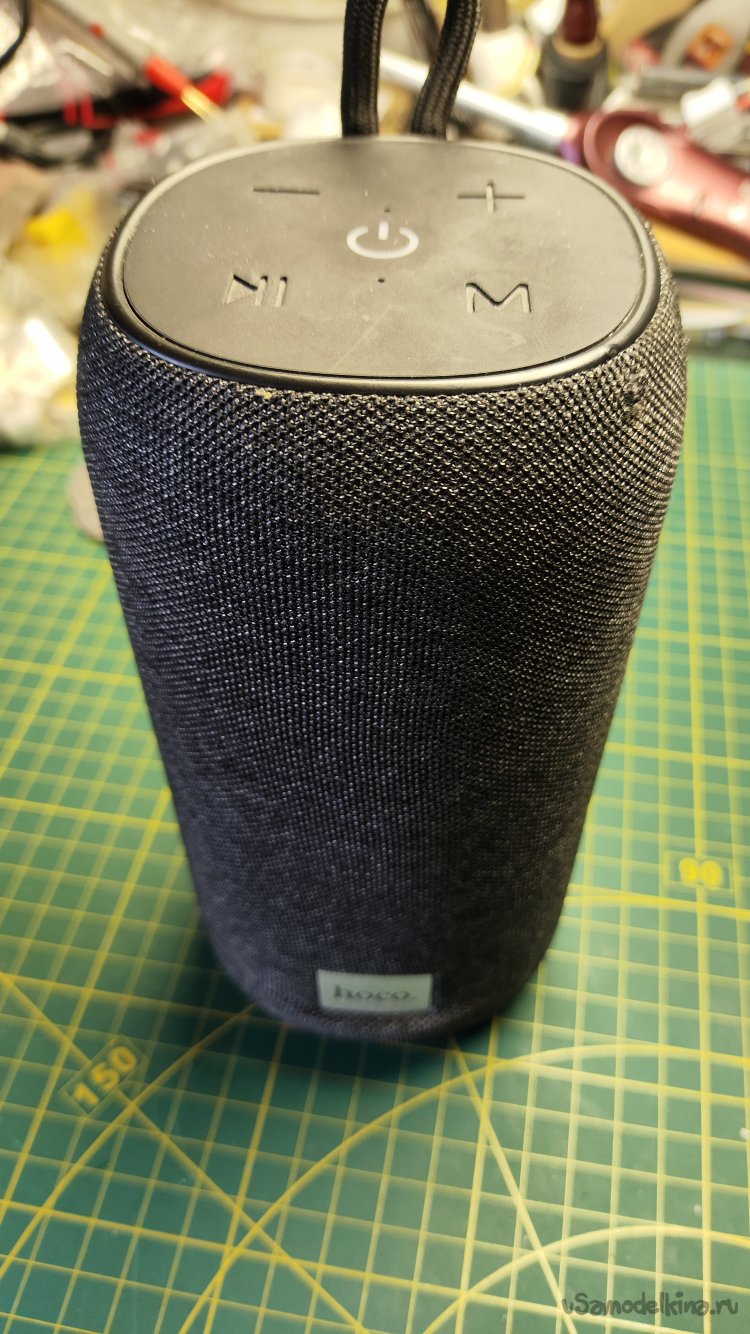

Похоже здесь все то же самое, как и снизу. Отдираю резинку верха. Здесь уже так красиво не получилось, клей очень хорошо прилип к пластику. Скорее всего потому, что на верх постоянно надавливают при использовании колонки.
Откручиваю четыре длинных самореза, снимаю верхнюю пластиковую крышку.

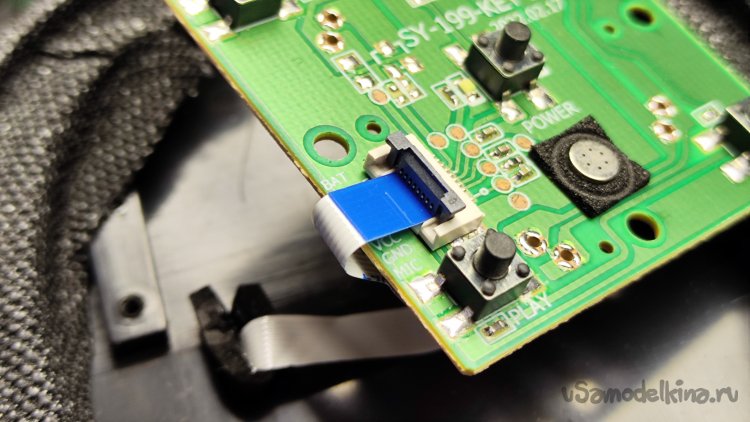

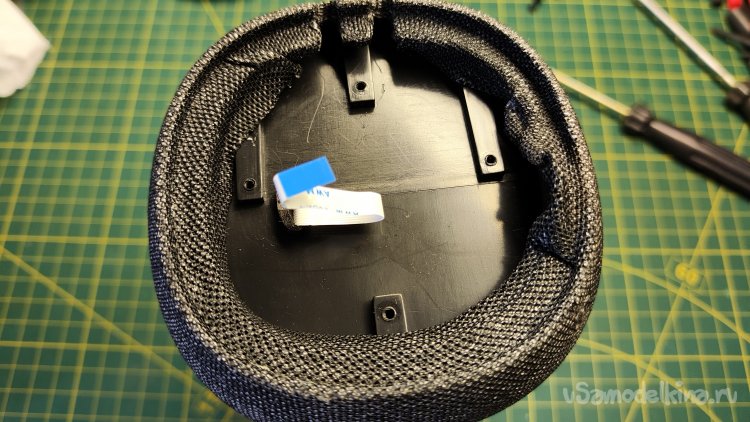

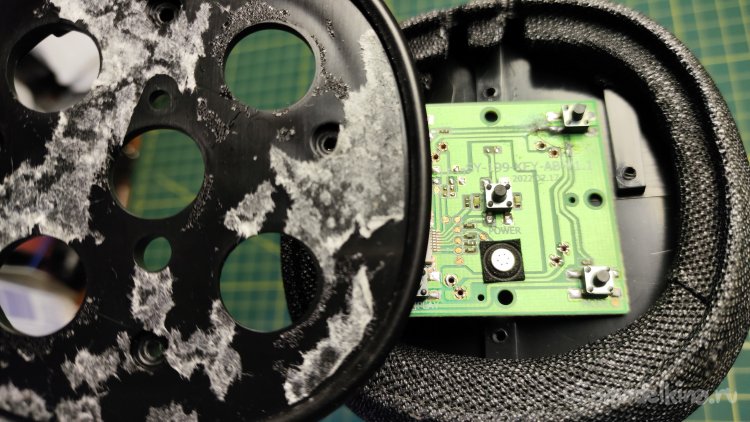

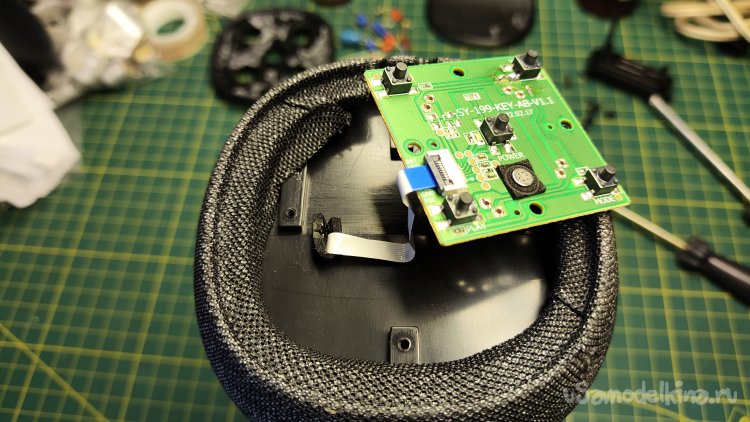

На крышке четырьмя короткими саморезами крепится плата с кнопками, микрофоном и индикацией работы.
Откручиваю саморезы, чтобы отсоединить шлейф от платы.

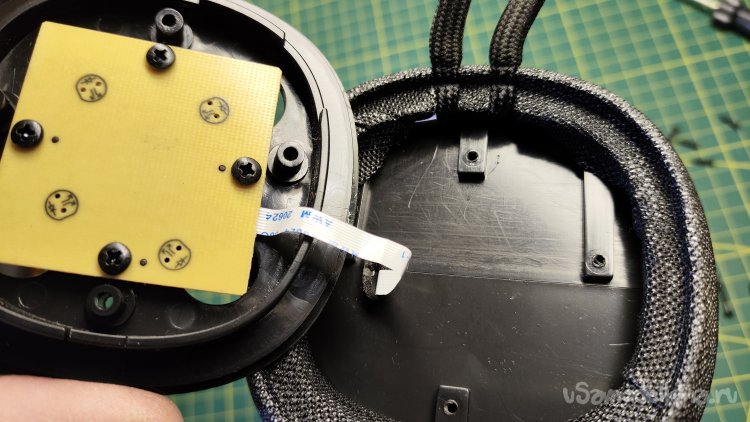

Отсоединяю соединительный шлейф, приподняв фиксатор разъема.

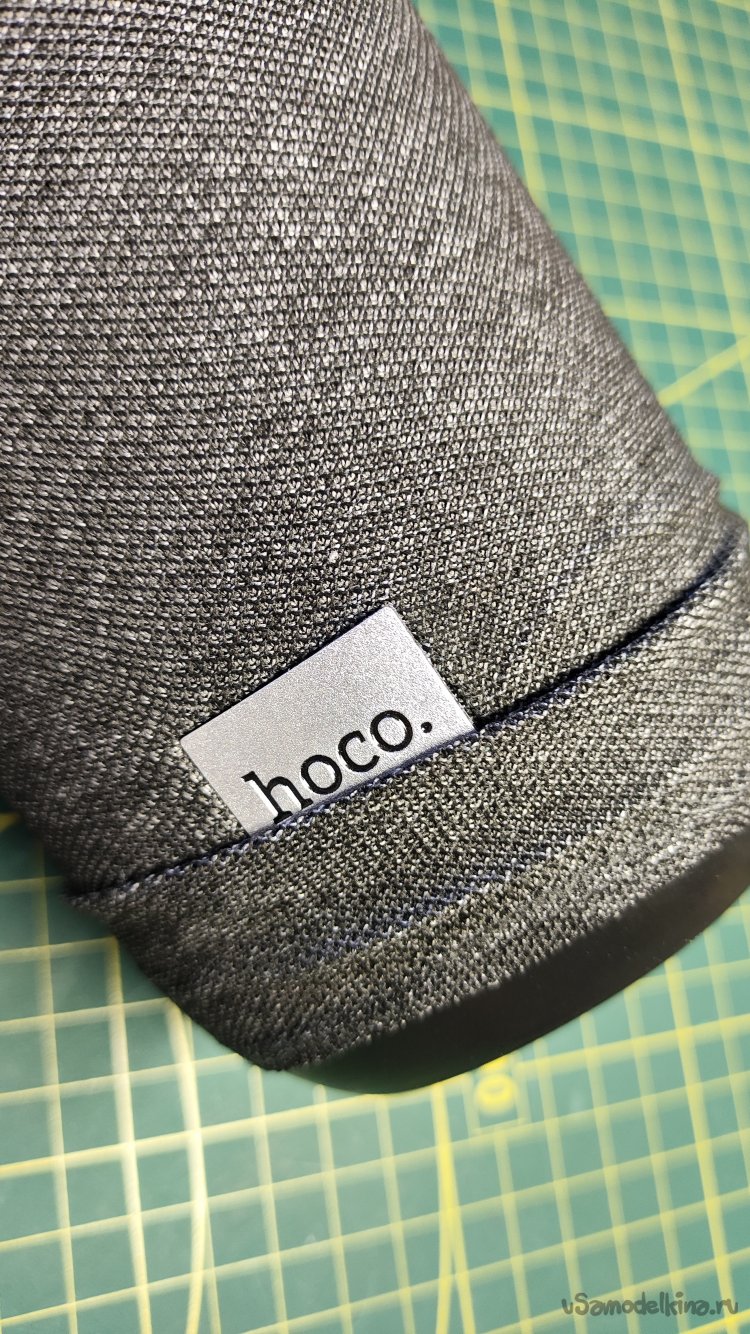

Остался только один элемент, который мешает полностью снять тканевый чулок, это шильдик с наименованием производителя. Сколько я не пытался нажимать на направляющую шильдика, он не двигается. Боюсь обломать, поэтому оставляю шильдик в покое. В принципе, для разъединения частей колонки он не будет мешать.

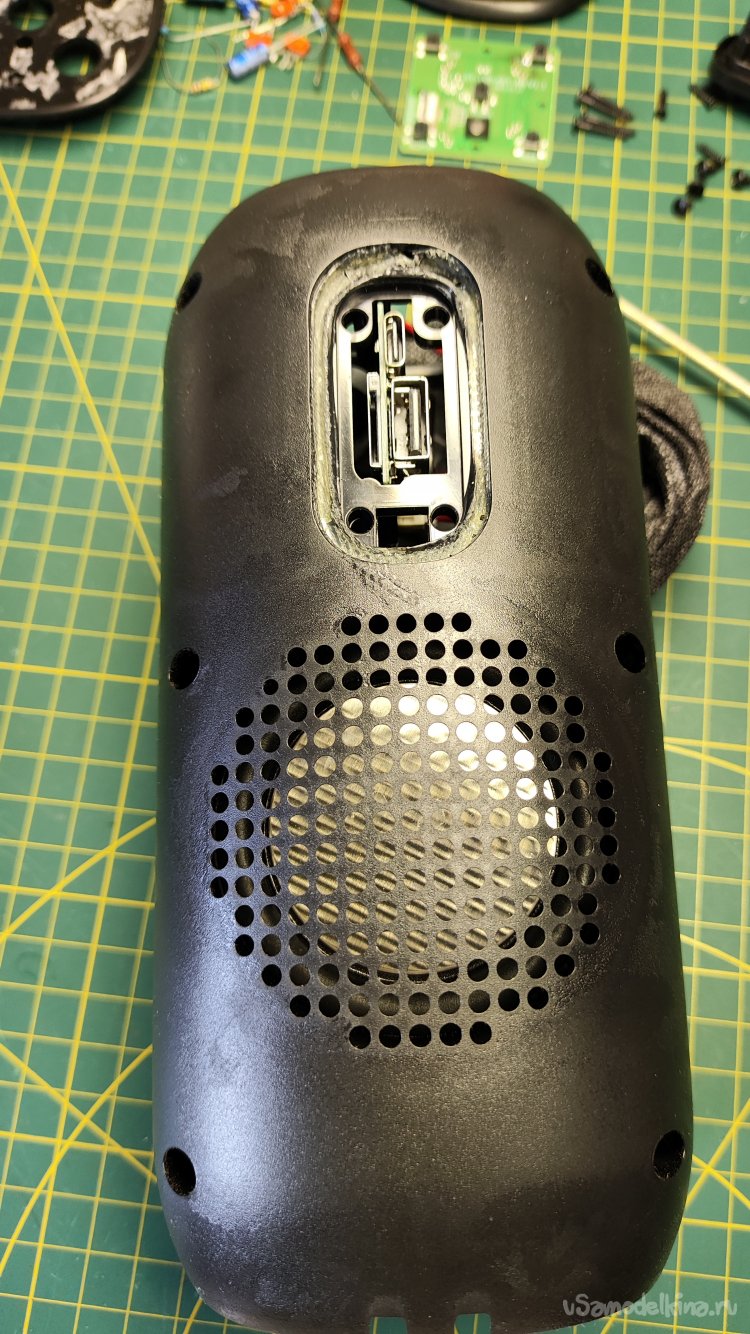

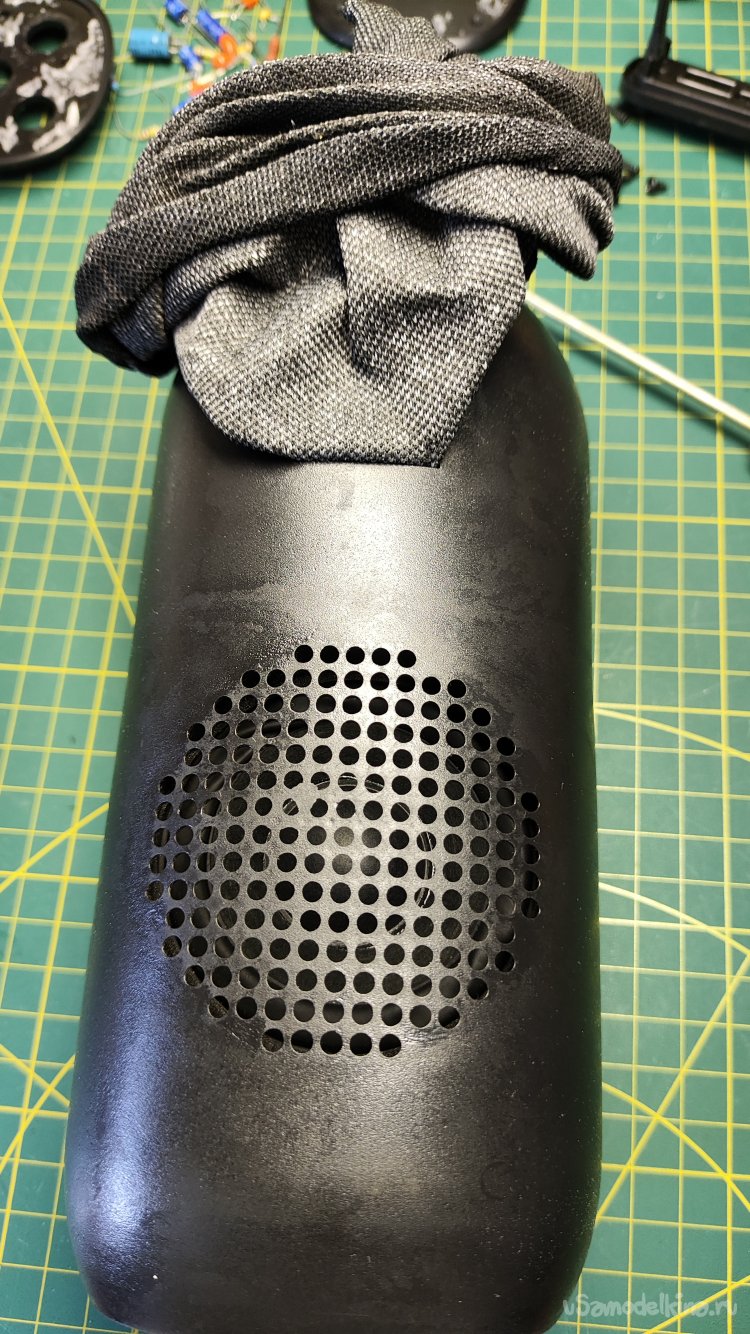

Стянул чулок. В отверстиях виднеется динамик.
С обратной стороны мембрана фазоинвертора и шесть отверстий, куда закручены саморезы, скрепляющие половинки корпуса. Они то нам и нужны.

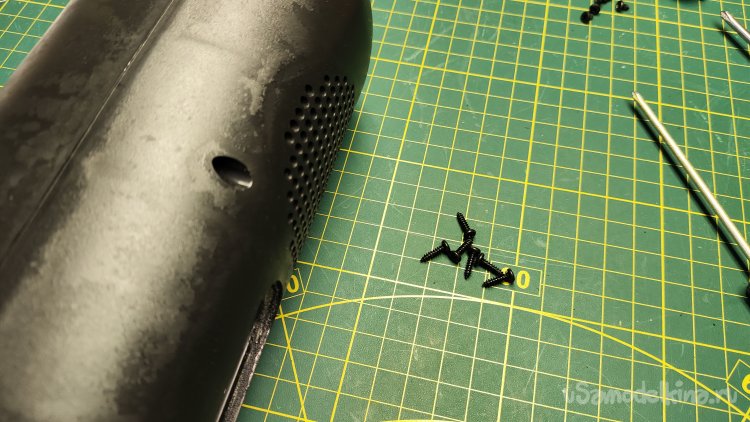

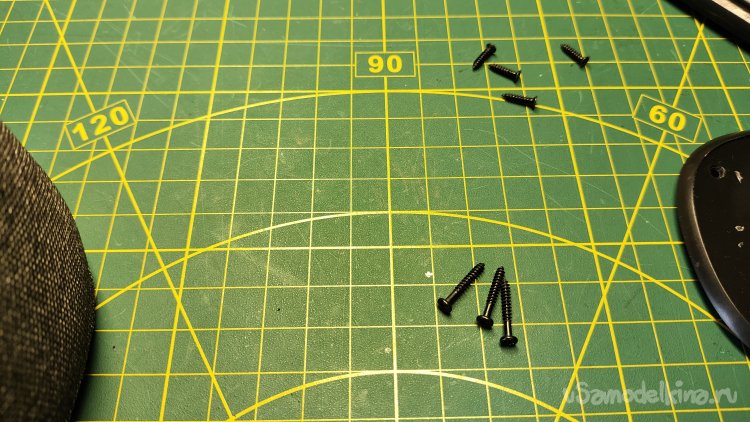

Выкручиваю саморезы, откладываю в сторону, чтобы ничего не перепутать.

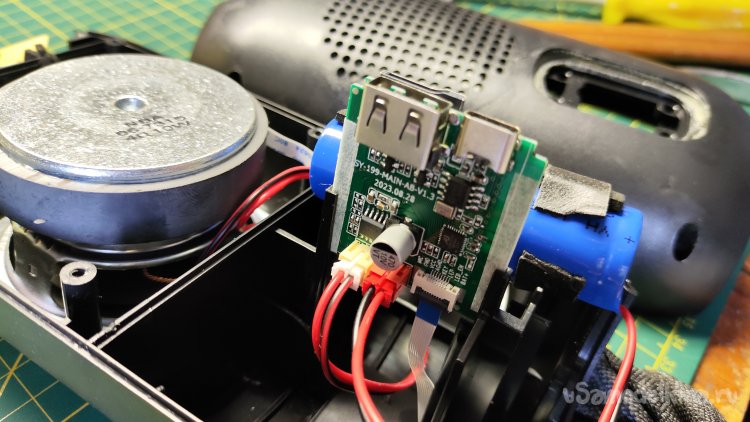

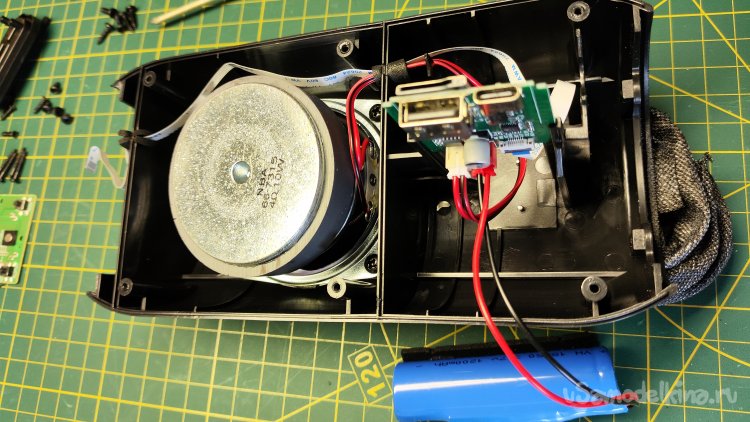

Располовиниваю корпус колонки. Устройство самое простое, динамик, небольшая плата, аккумулятор.

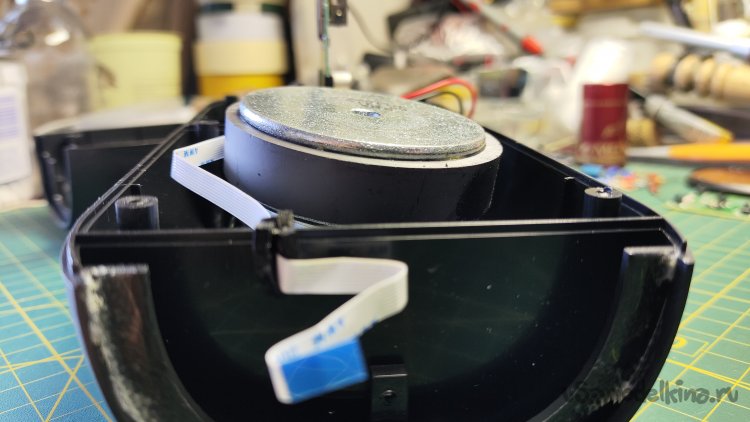

Динамик торчит из корпуса криво. Первое впечатление – оторвался магнит.

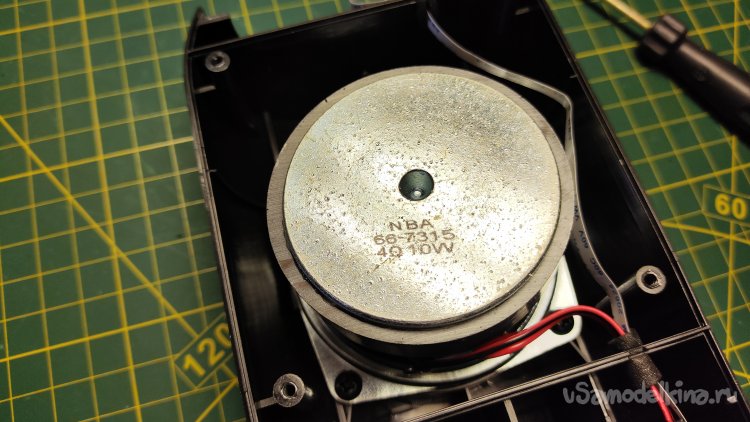

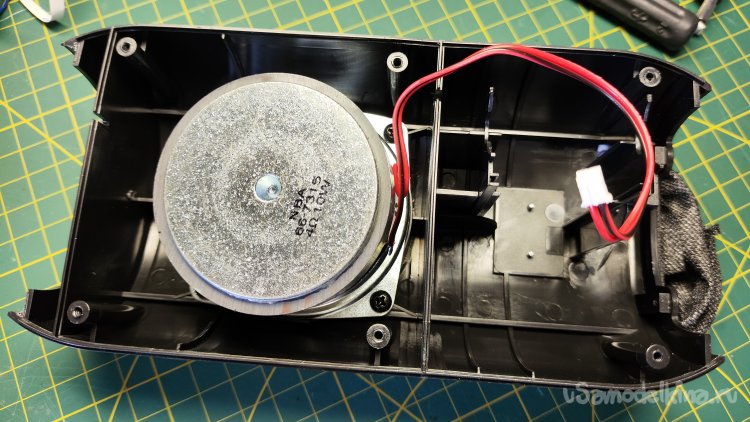

Фоткаю информацию с динамика, возможно она потребуется для покупки нового.
Снял с половинки корпуса все лишнее, чтобы не мешало при снятии динамика.

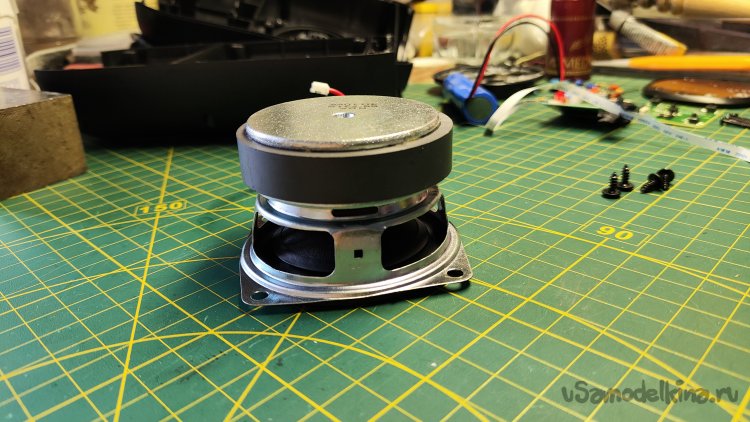

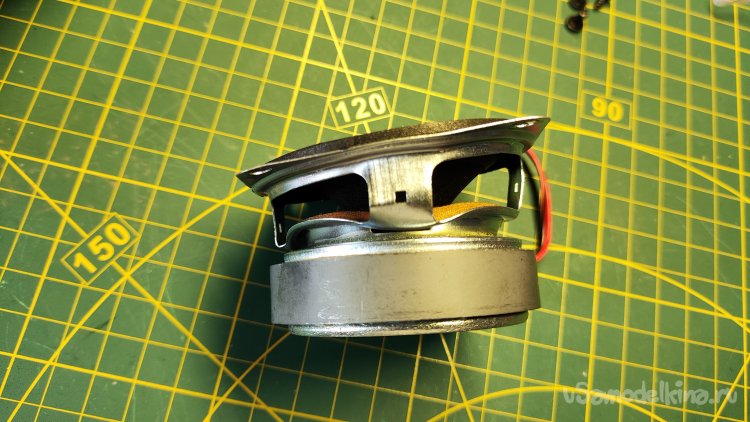

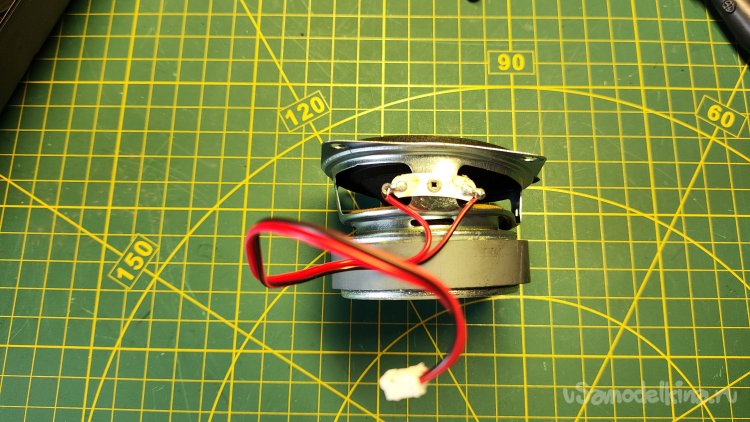

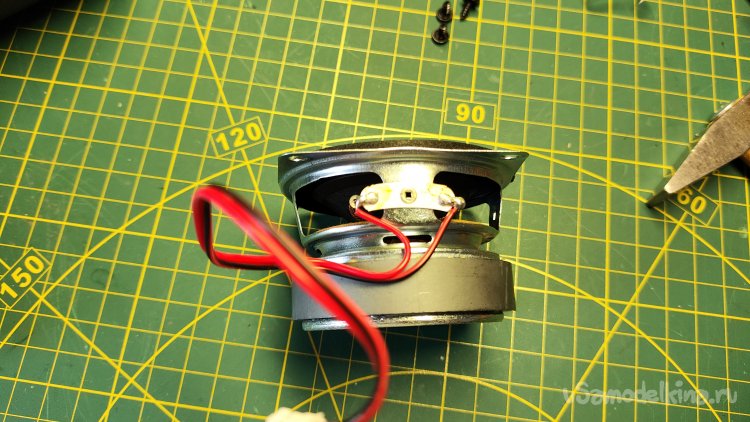

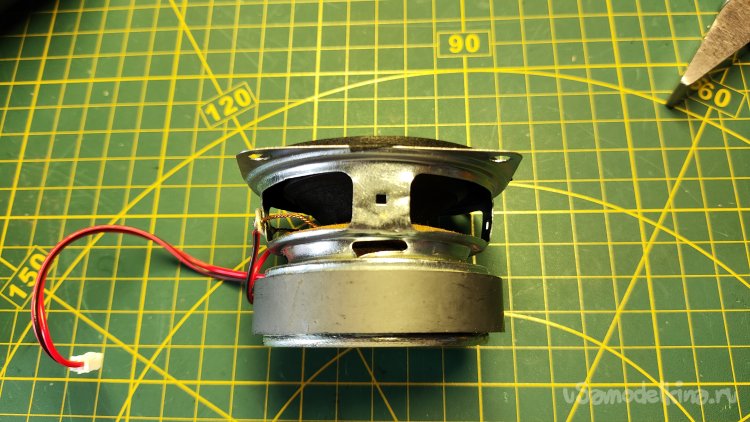

А вот и сам динамик. На удивление магнит оказался хорошо приклеен, а вот корзина динамика основательно помята. Видно летела колонка с большой высоты, прежде, чем приземлиться с такой силой, что корзина так помялась. Оказалось, колонку прятали на верхней полке от кота, но кот оказался более ловким, чем от него это ожидали.
Катушка диффузора заклинила, поэтому и звук такой тихий и скрипящий.
Ничего не ожидая, попробовал выправить корзину с помощью большой отвертки и узкогубцев. На удивление получилось. И катушка даже нигде не цепляет.

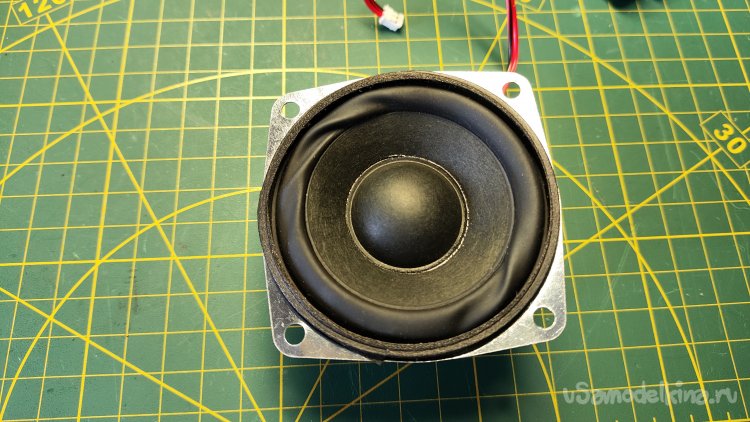

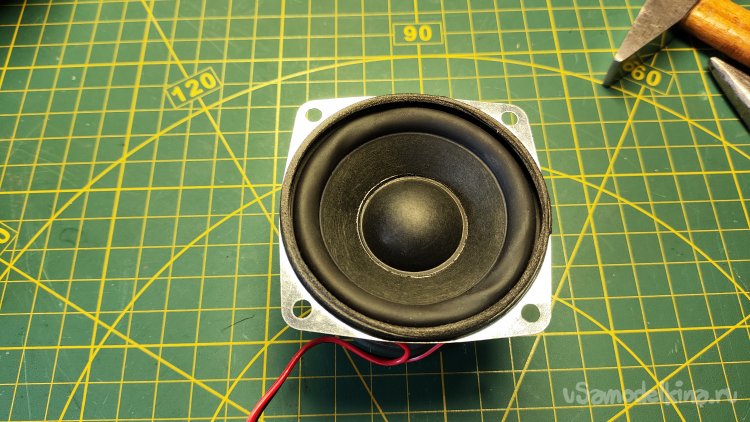

Подвес полностью не выправился, возможно выправится со временем.

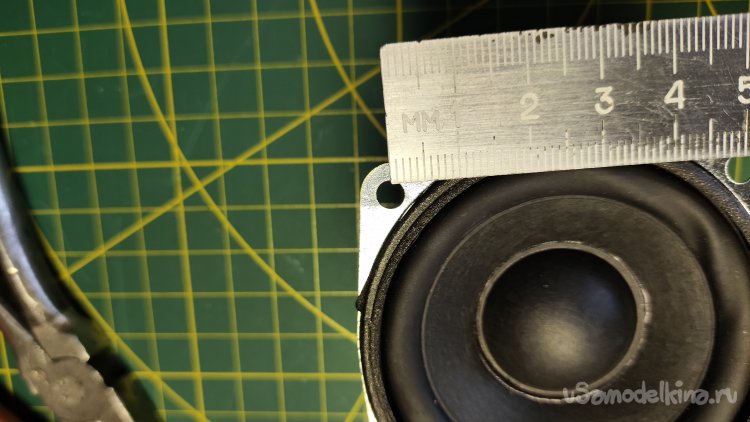

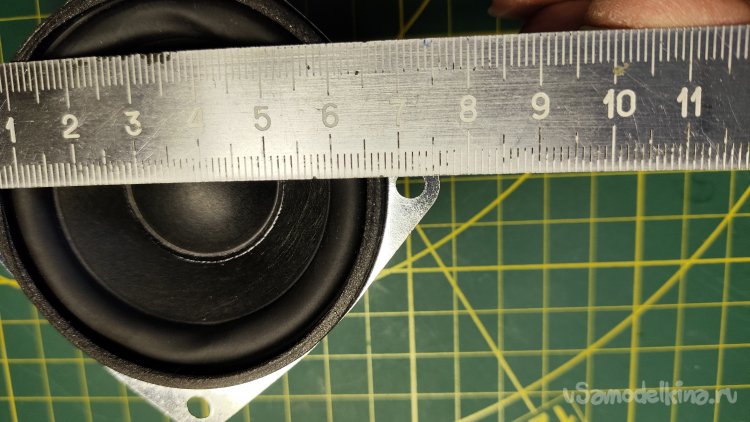

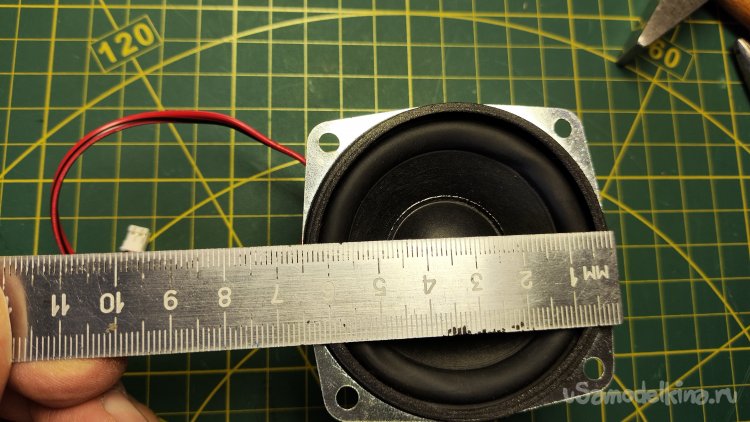

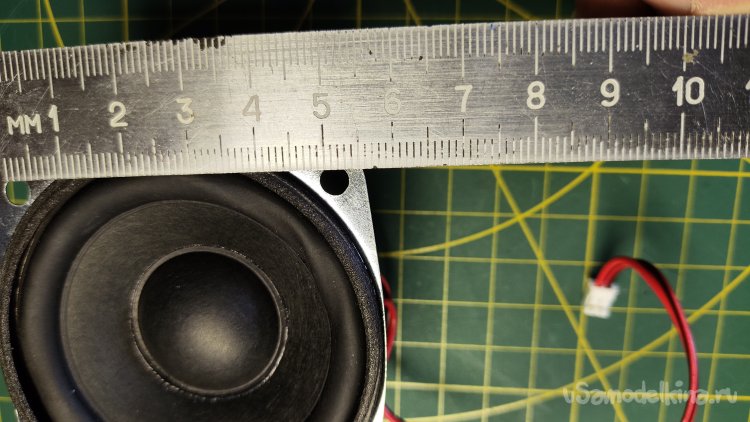

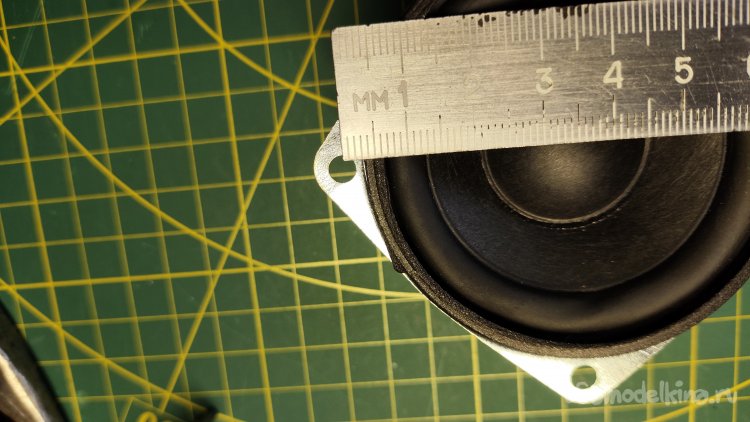

На всякий случай обмерил динамик со всех сторон, вдруг колонка опять упадет или динамик перестанет работать.

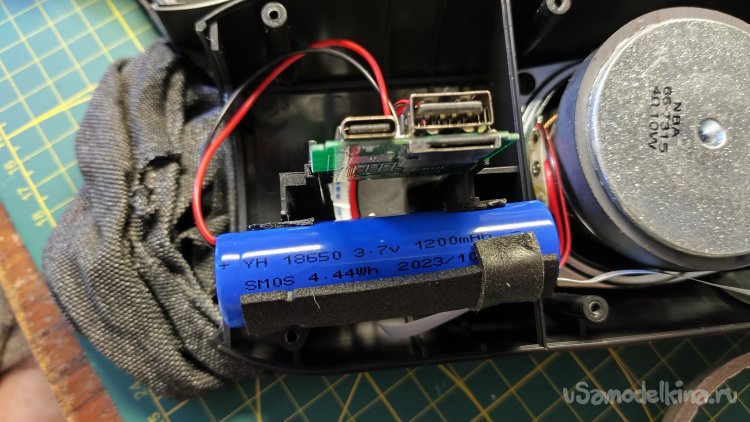

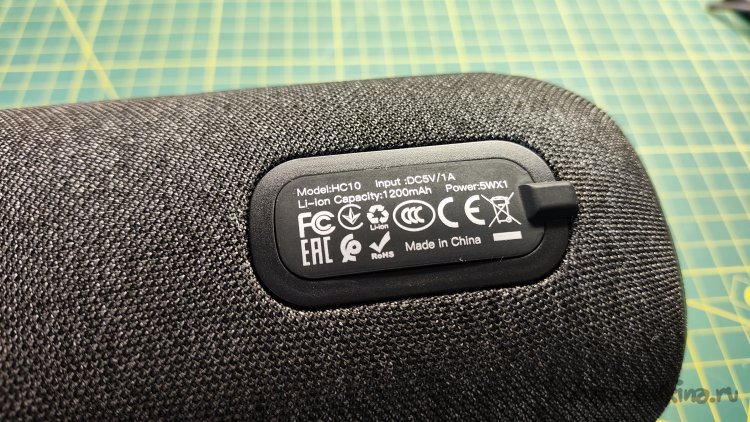

Собираю колонку. Установил динамик на место. На аккумуляторе маркировка емкости соответствует заявленной на корпусе колонки. Это радует.

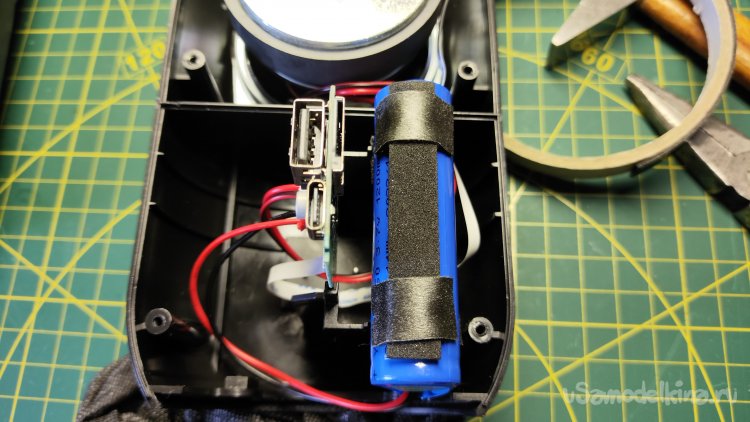

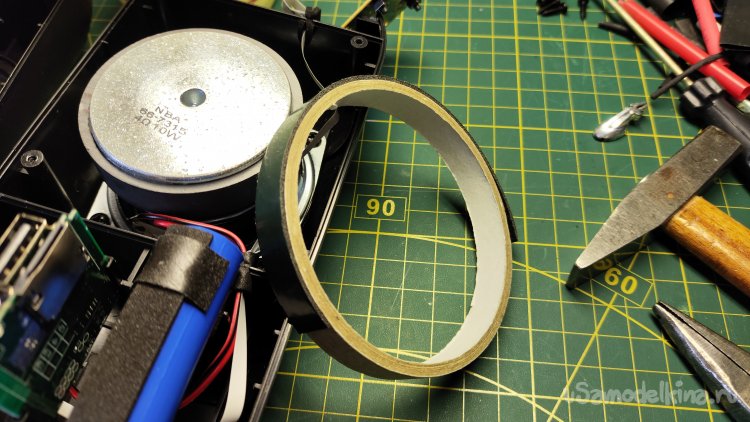

Не радует то, что аккумулятор болтается в корпусе, хоть и меет специальные уплотнители. Наклеил в местах фиксации к родному слою дополнительный слой вспенки. Остался кусочек от большого мотка вспененого скотча, который когда-то покупал на авторынке. Скотч очень хорошо липнет, даже спустя более двадцати лет после покупки. Даже не знаю, продаются такие сейчас или нет. Белый вспененный скотч, котроый я купил в фикспрайсе, липнет намного хуже и сама вспенка очень нежная, легко повреждается.
На торцы платы наклеил полоски малярного скотча, чтобы плата не болталась в направляющих.

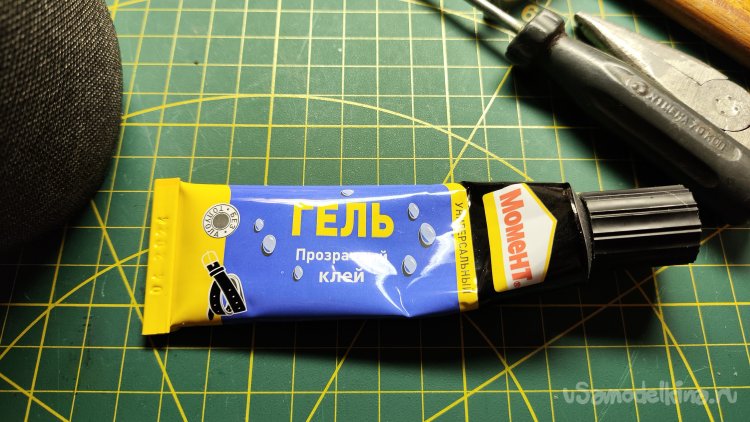

Ткань к корпусу буду клеить на прозрачный клей гель. Даже если будут где потеки, они не будут видны. В этом основное преимущество такого прозрачного геля.
Сначала приклеиваю верхнюю часть тканевого чулка. Намазал гель по периметру корпуса и сразу же приклеиваю ткань, прижимая ее к клею и проходя по краю снова и снова. Клей схватывается достаточно быстро.

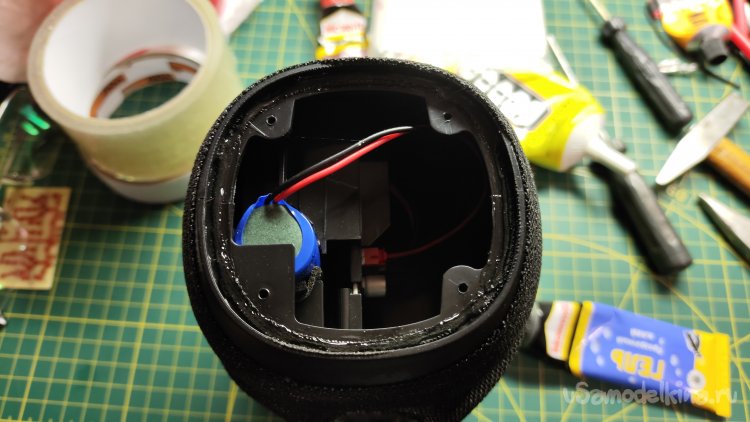

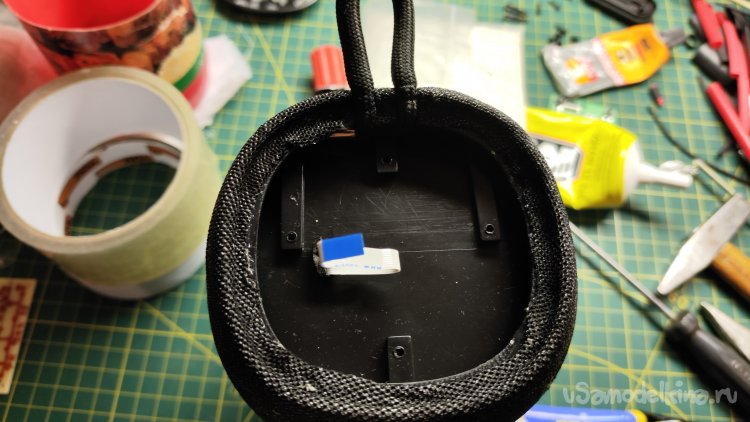

Оставил немного подсохнуть клей. Перехоржу к нижней части, наношу слой клея на корпус.
Та же процедура с крышкой разъемов. Намазал, обжал ткань и сразу вставил корпус крышки на место. Прикрутил плату, поставил верхнюю и нижнюю крышки на место, приклеил резинки.

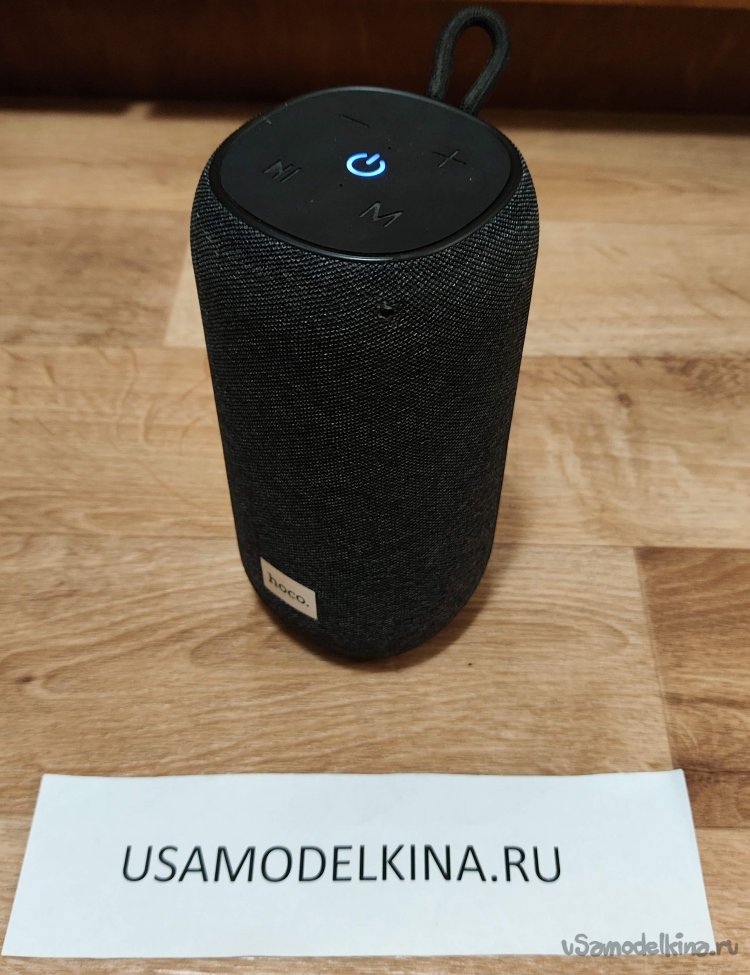

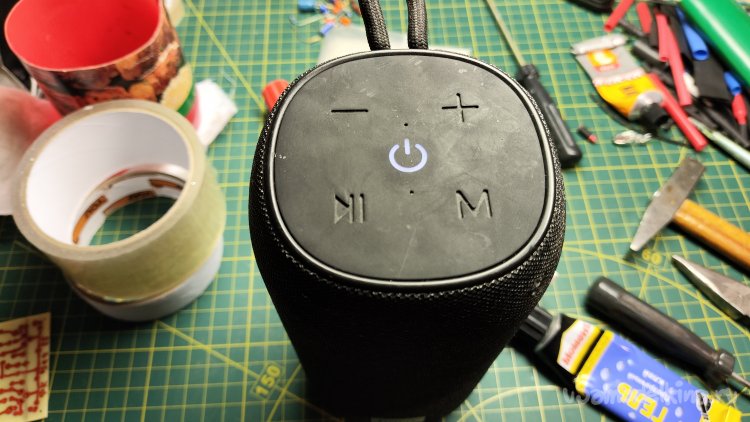

Ремонт закончен. Колонка собрана и протестирована. Работает хорошо, посторонних звуков нет. По качеству звука, не хватает высоких частот. Ну, а что еще жать от среднечастотного динамика.
