Сегодня я хочу вам рассказать о том, как я устроил автополив на своём участке.
Как уже неоднократно упоминал в предыдущих своих публикациях, мы сейчас живём в небольшом доме, который находится, практически в центре города. Участок у этого дома очень небольшой - всего чуть больше пяти соток. Никаких огородов у нас нет. Газонов тоже. Кроме небольшого дворика, всё остальное место занимает сад с небольшой поляной для отдыха. Кроме этого, вместо огорода, есть небольшая теплица. Под деревьями у нас - не газонная травка, как это обычно бывает, а цветы.
И всё это благолепие в летнюю жару требует полива!... На участке есть старый колодец, из которого уже несколько десятилетий никто не пьёт. Потому как есть центральный водопровод, да и, к тому-же, с появлением водопровода, появились и местные канализации в округе. А моя - так вообще, от колодца в пятнадцати метрах))) В самом начале, как только я приобрёл этот участок, полив проводился "Ручейком". Это наиболее простое временное решение, хоть и весьма не удобное. У вибрационного насоса, не смотря на высокое давление, производительность малая. К тому-же, он громко работает. И самое главное из его недостатков - нет возможности регулировки напора. То есть, приходилось включать насос, и поливать всё из шланга! Моя супруга стойко этим занималась (цветочки дороже!))).
Но, конечно, шланги таскать по огороду каждый раз - это решение временное. И, как только закончил с реконструкцией дома (точнее, дошёл до того этапа, когда можно уже не так усиленно что-то делать), я нашёл время, наконец-то, заняться и поливом. К тому времени, кроме цветов, появилась ещё и небольшая теплица (3 на 8 метров).
Подготовительный этап я описал в моей публикации "Гидроаккумулятор 780 литров для полива". И сначала занялся поливом в теплице. Благо, она стоит рядом, можно сказать, впритык к бочкам. Полив сделал капельный, работающий без насоса, самотёком из бочек. На первое время - без таймера. Просто завёл трубу в теплицу. А там сделал следующее.
Сначала отрезал от трубы ПНД, сечением 32 миллиметра, два отрезка, длиной, равной ширине грядок:

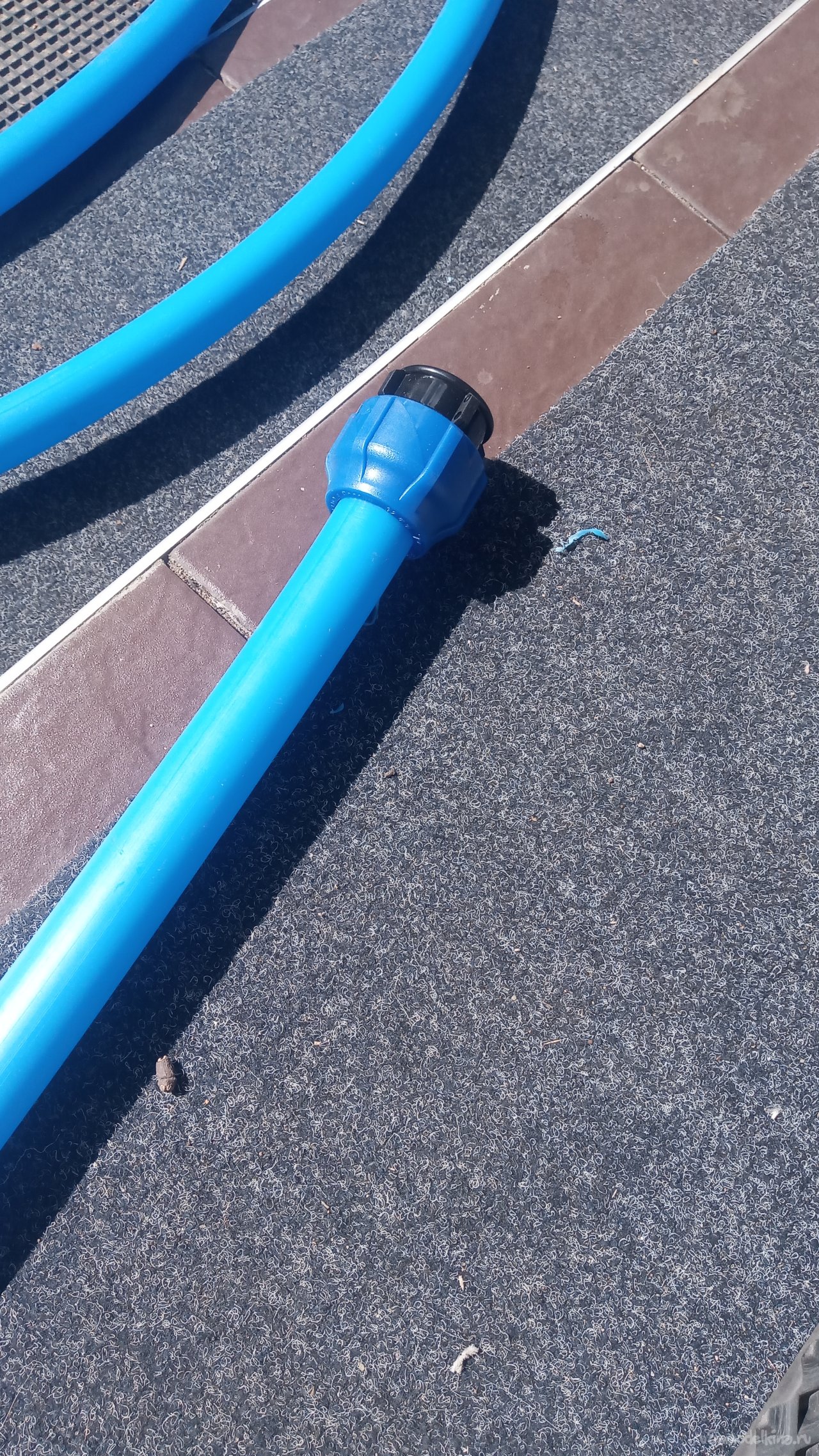

Один конец каждого отрезка закрыл заглушками:

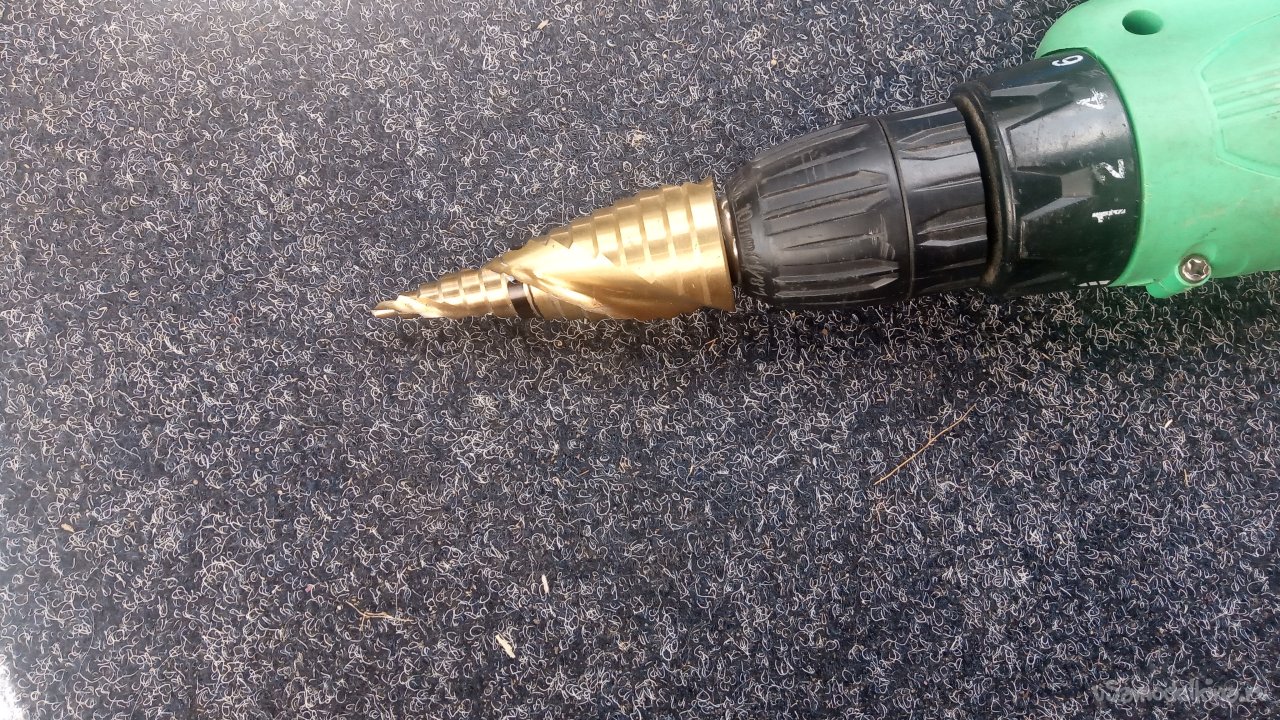

Просверлил в каждом по три отверстия, диаметром 12 миллиметров:

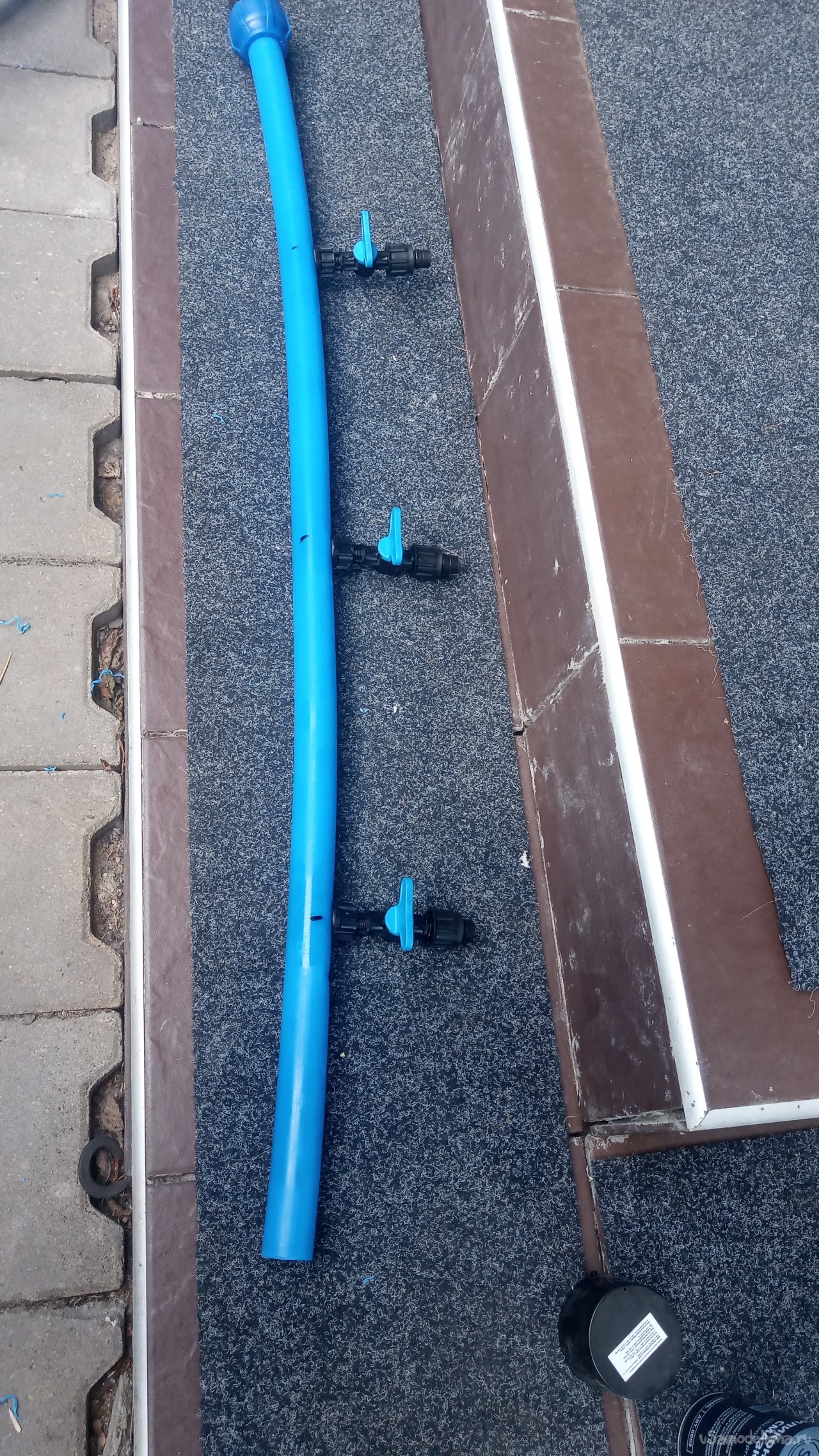

И вставил в них через уплотнительные резинки специальные краники для капельной ленты:
Положил их в начале грядок поперёк, и подключил к ним гофрой через кран воду из бочек.
А к краникам присоединил эмиттерную капельную ленту.

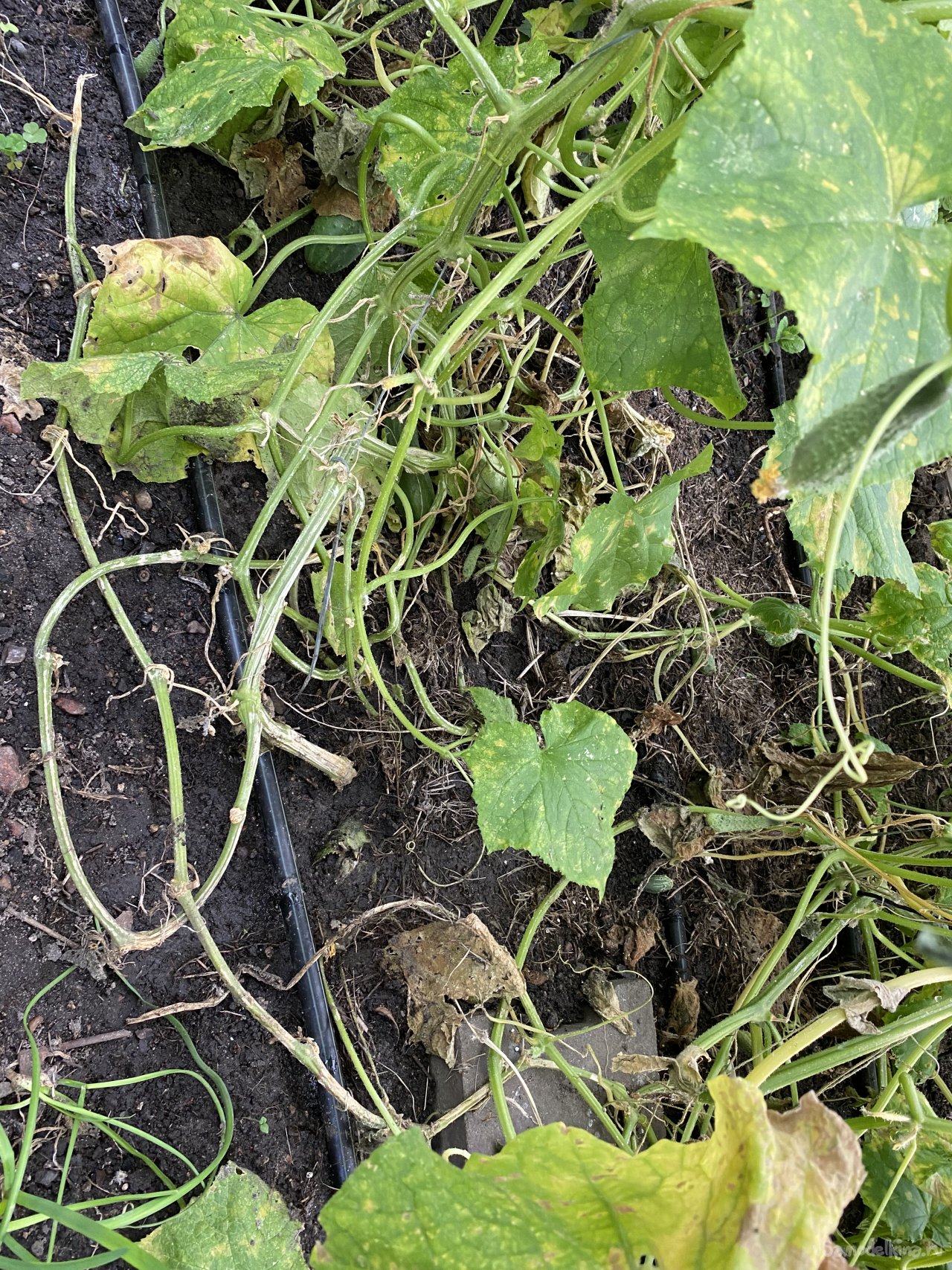

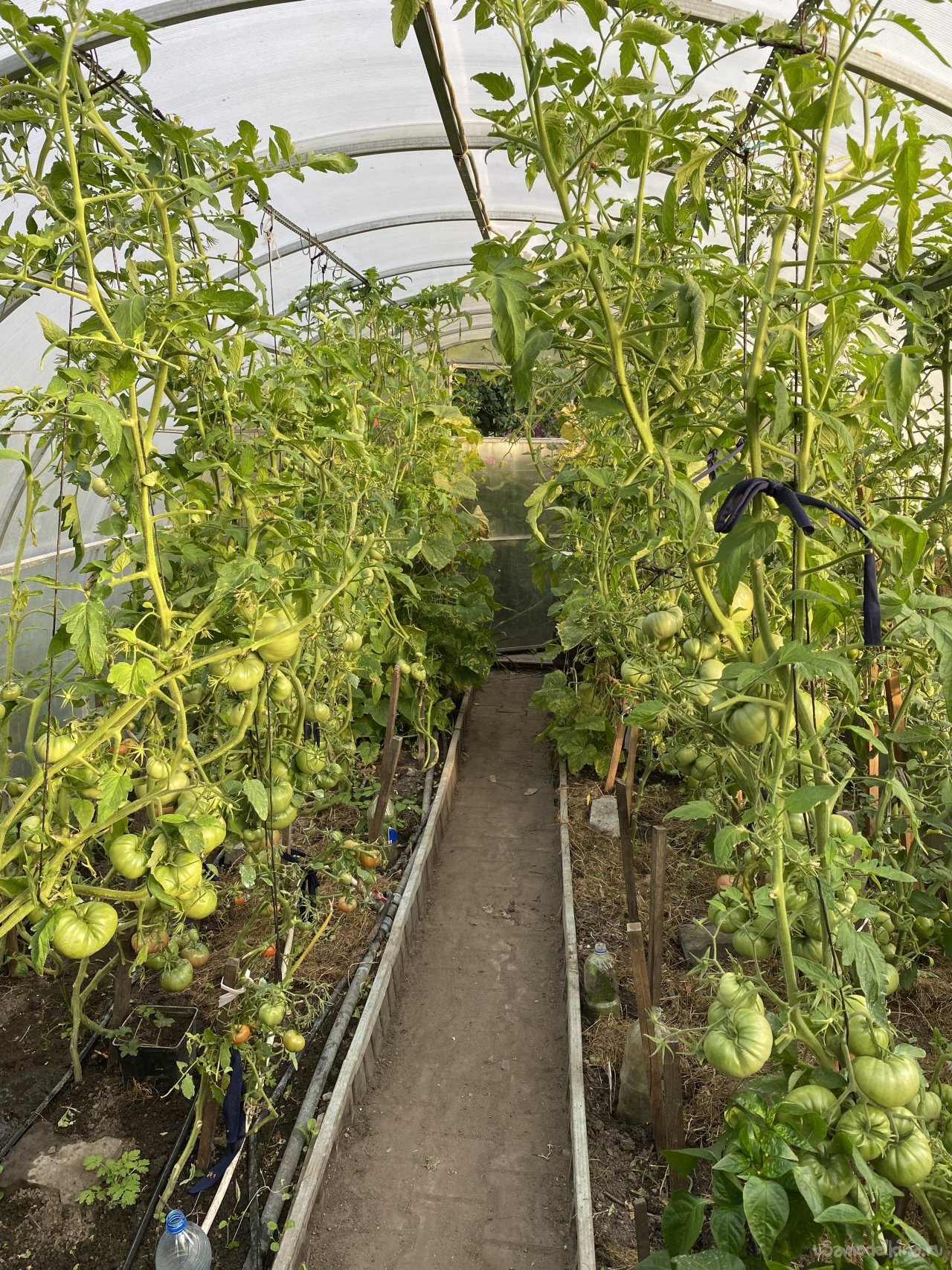

Получилось по три отрезка на длину теплицы. Ленты легли где-то, примерно, через 30см. Отверстия в них через 10см. Так что вполне хватает для равномерного насыщения почвы:

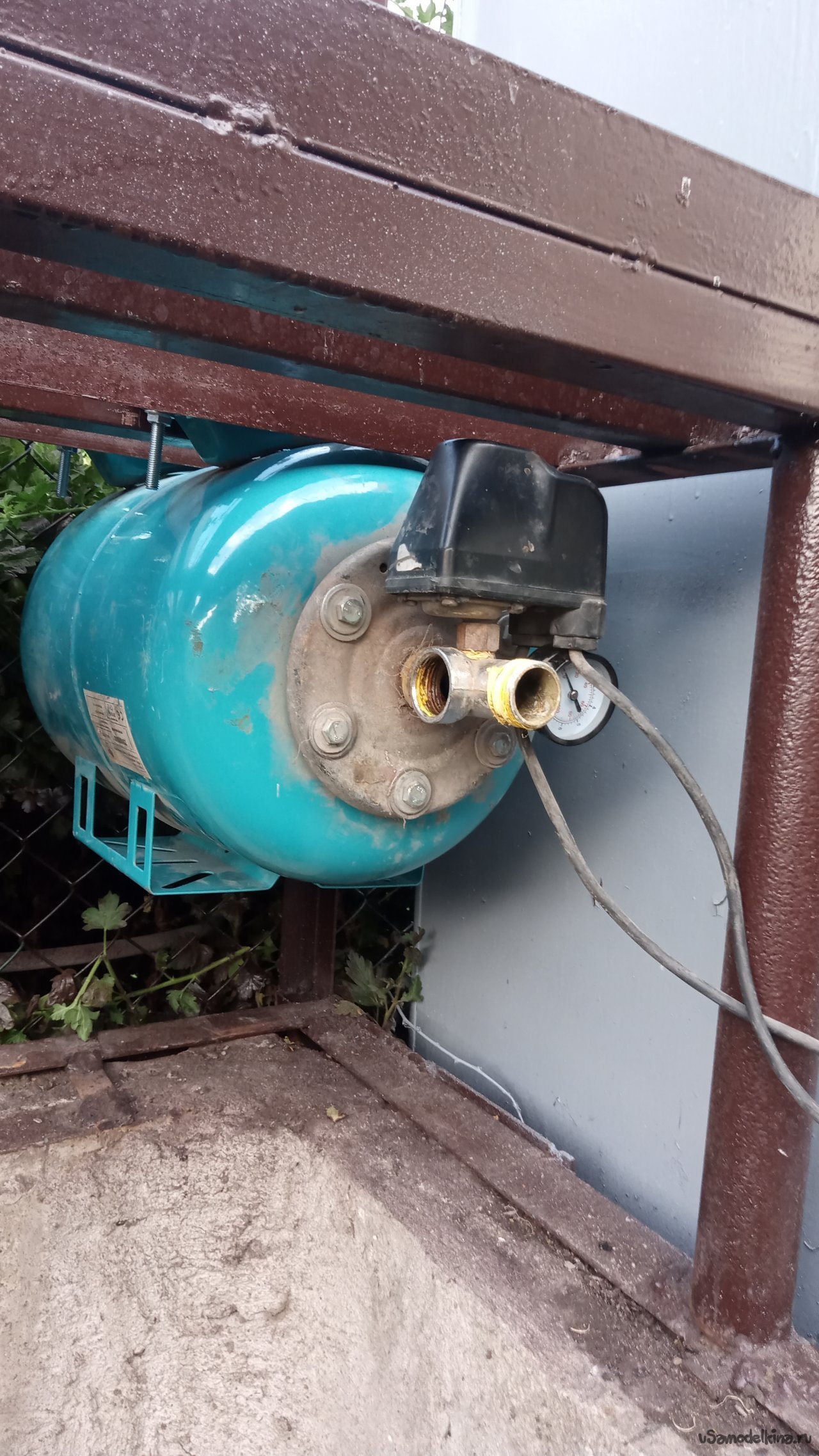

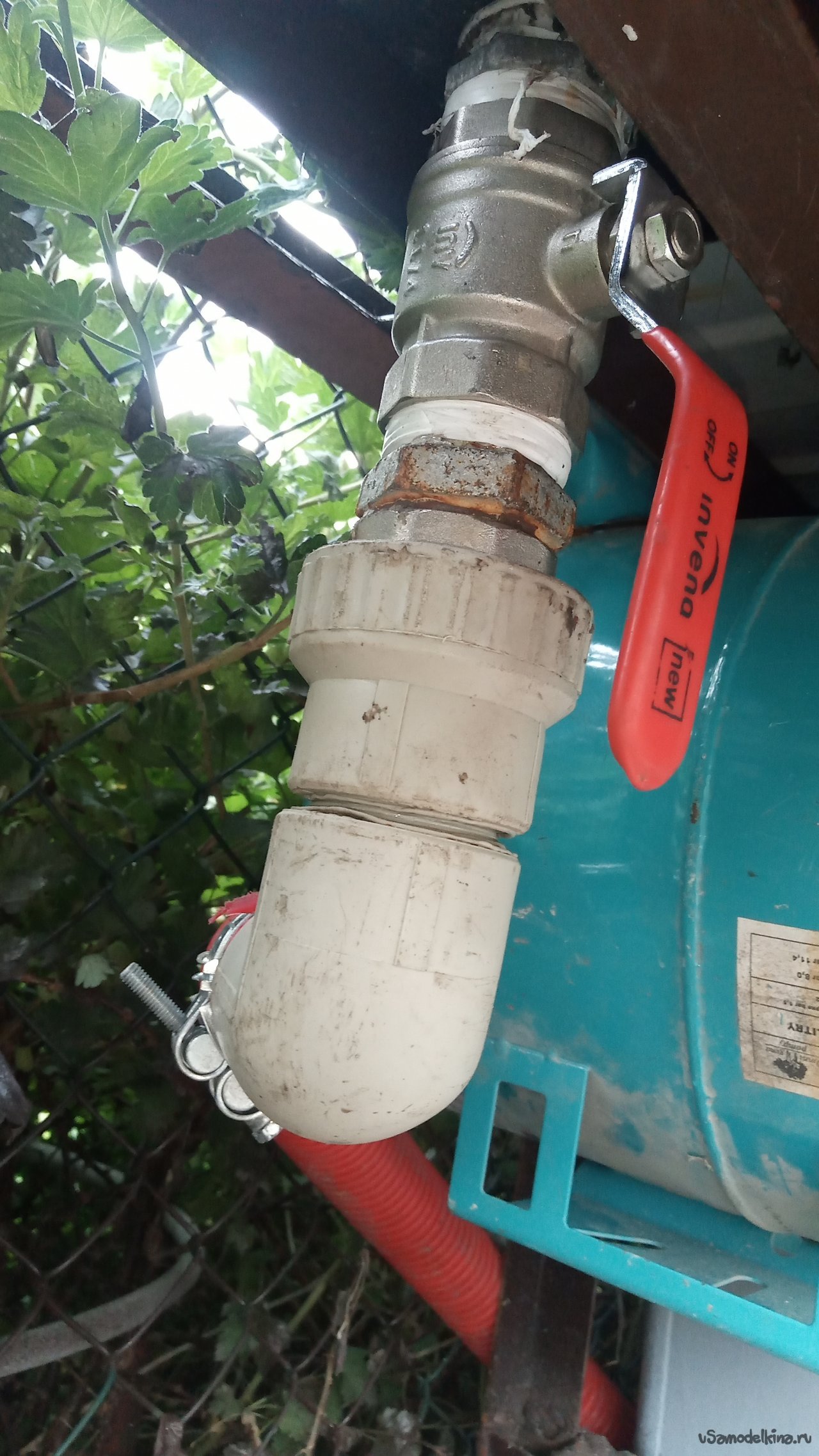

Потом принялся за полив участка. Там я решил установить дождеватели. Для них надо подавать воду под давлением. Для этого, устраивая свой гидроаккумулятор, я сделал автоматику из реле давления и гидроаккумулятора, емкостью 24 литра от старых гидрофоров и закрепил её под последней бочкой:
А внутри последней бочки разместил дренажный насос:
Вот он и будет создавать давление в системе.

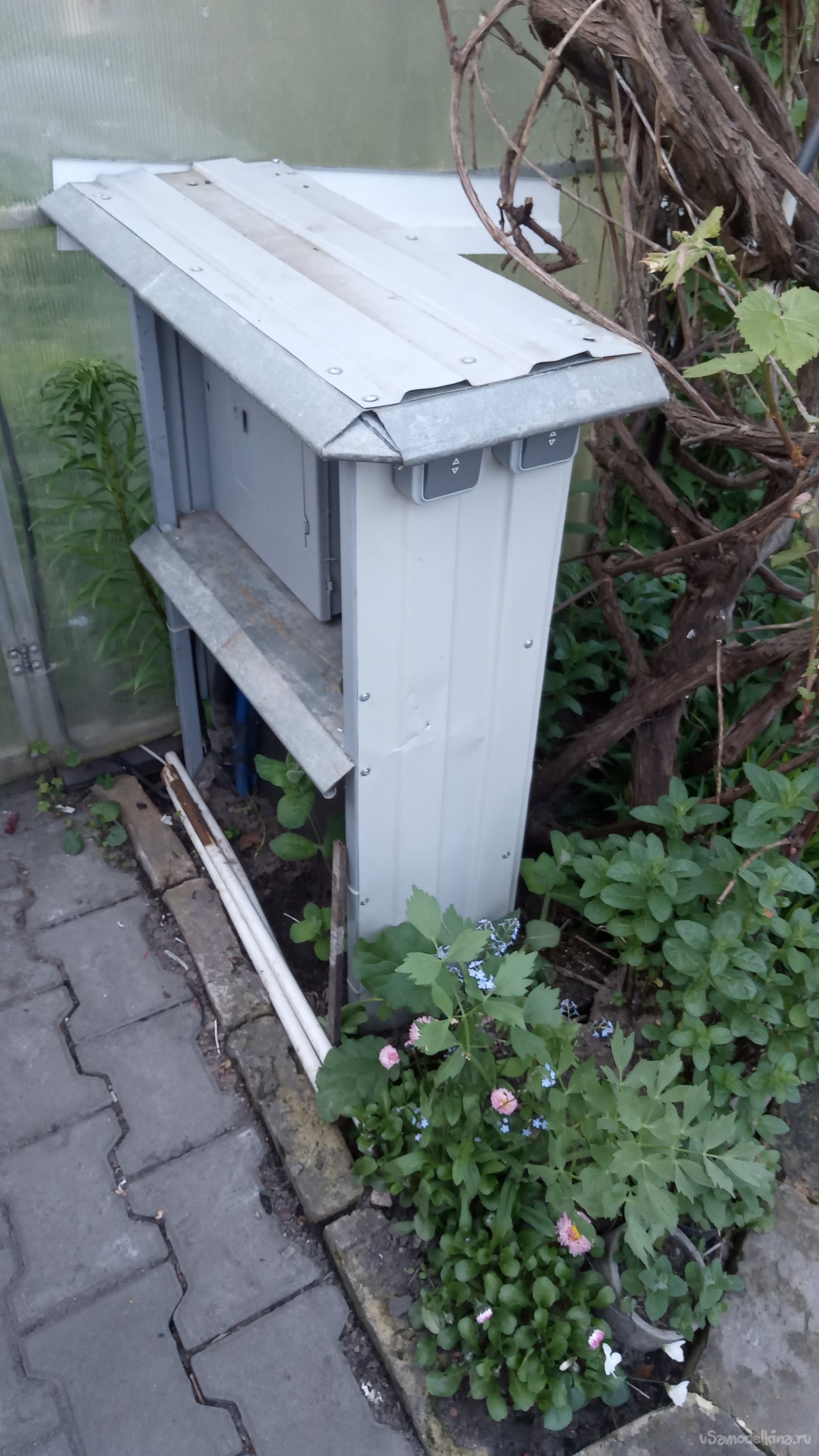

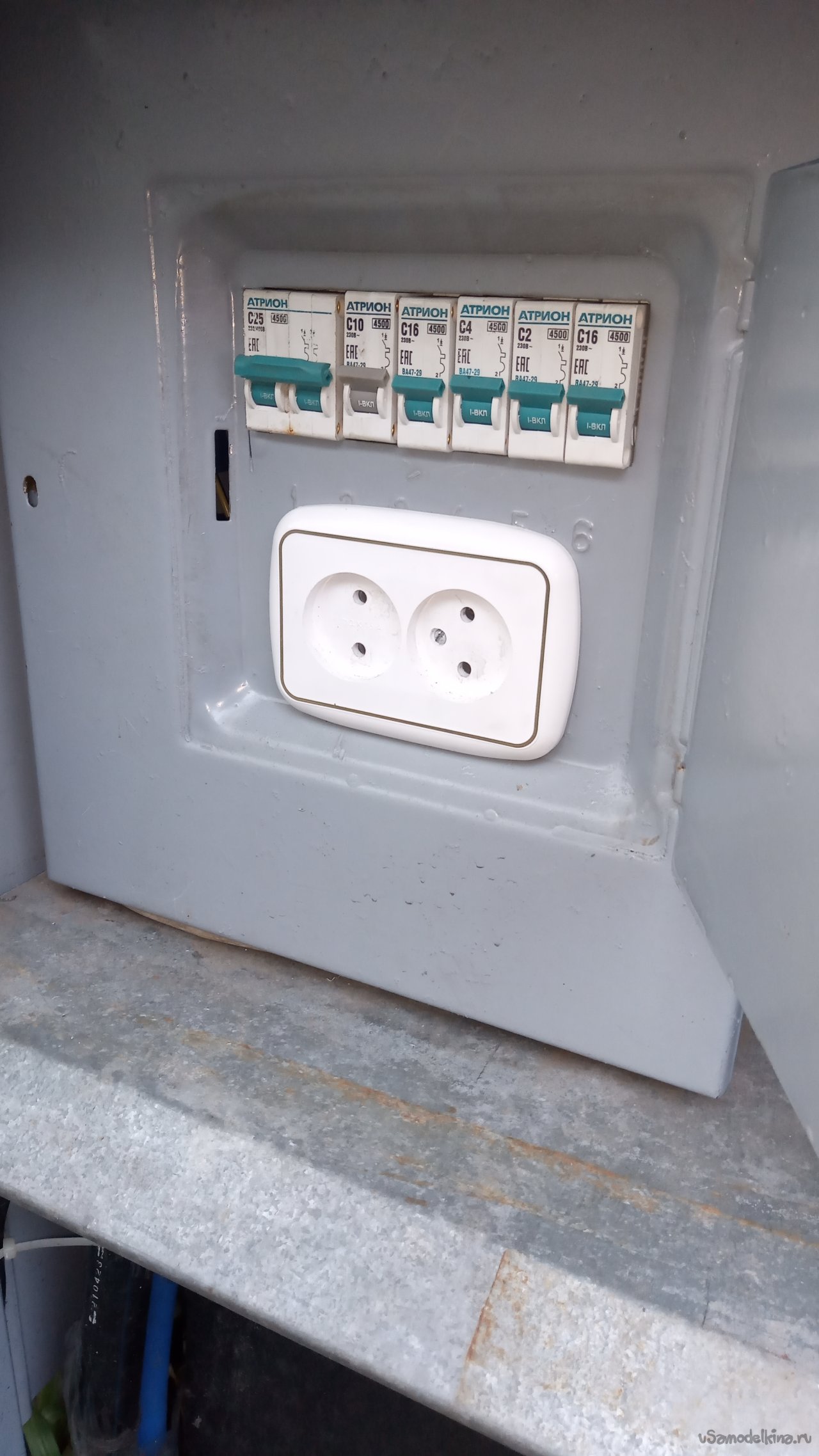

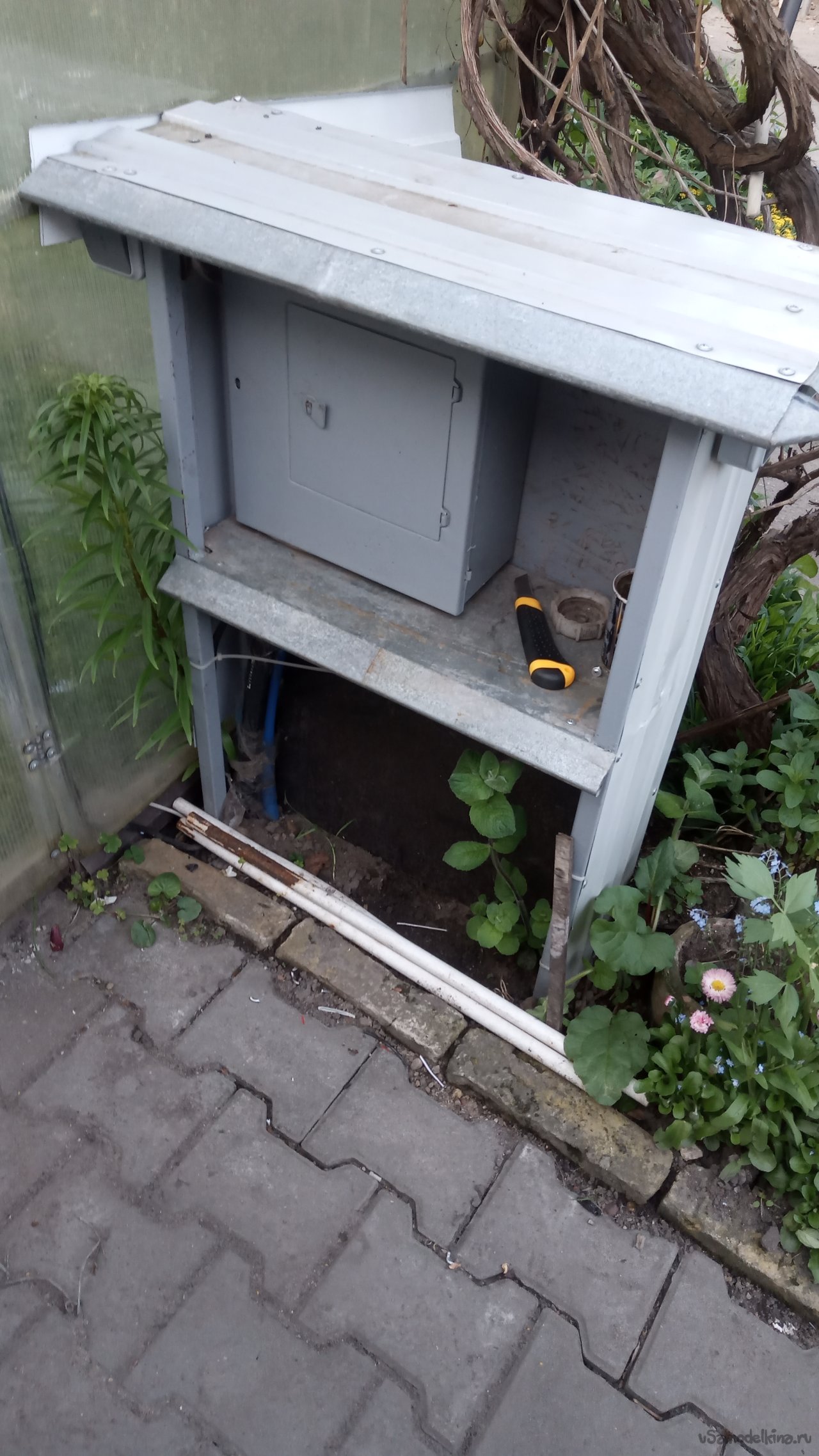

Напротив бочек, у теплицы, я разместил электрощиток на самодельной стойке:

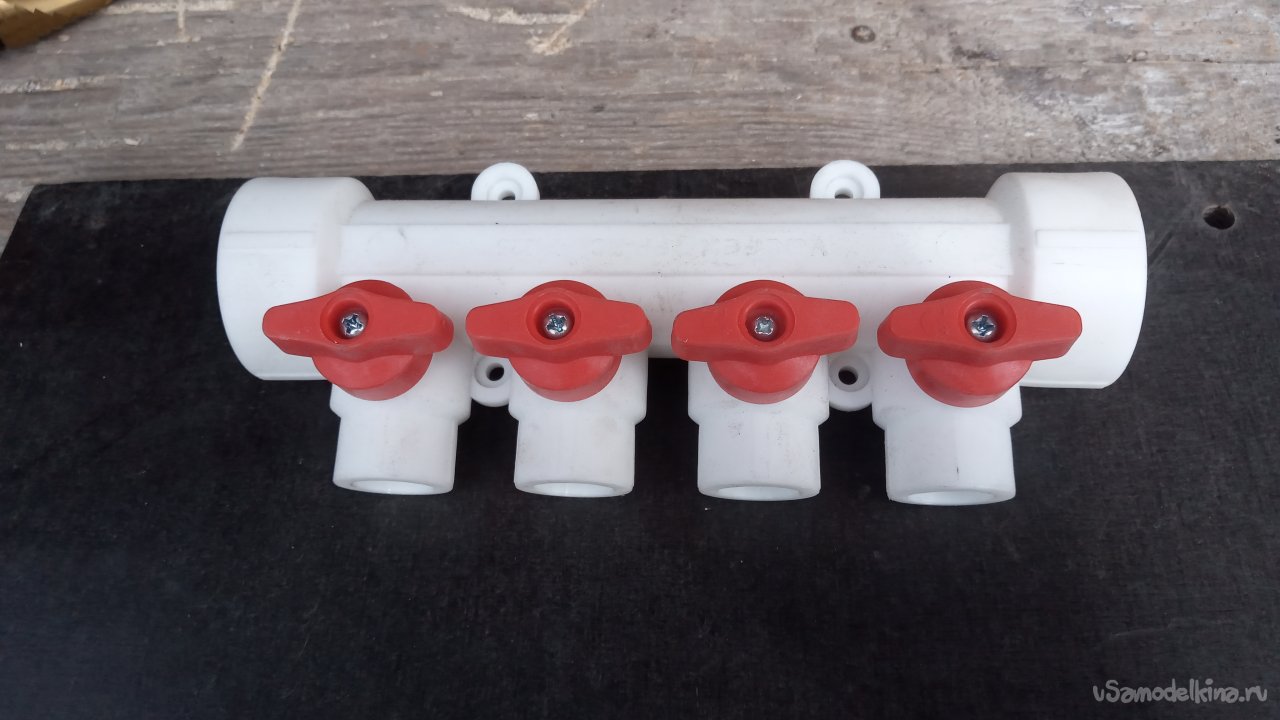

Сделан он с таким расчётом, чтобы внизу разместить распределительный узел полива. Туда я вывел трубу от насосной группы и решил установить коллектор (гребёнку в простонародии)
Для того, чтобы её было на чём разместить, я прикрутил в нижней части моей конструкции кусок толстой влагостойкой фанеры:

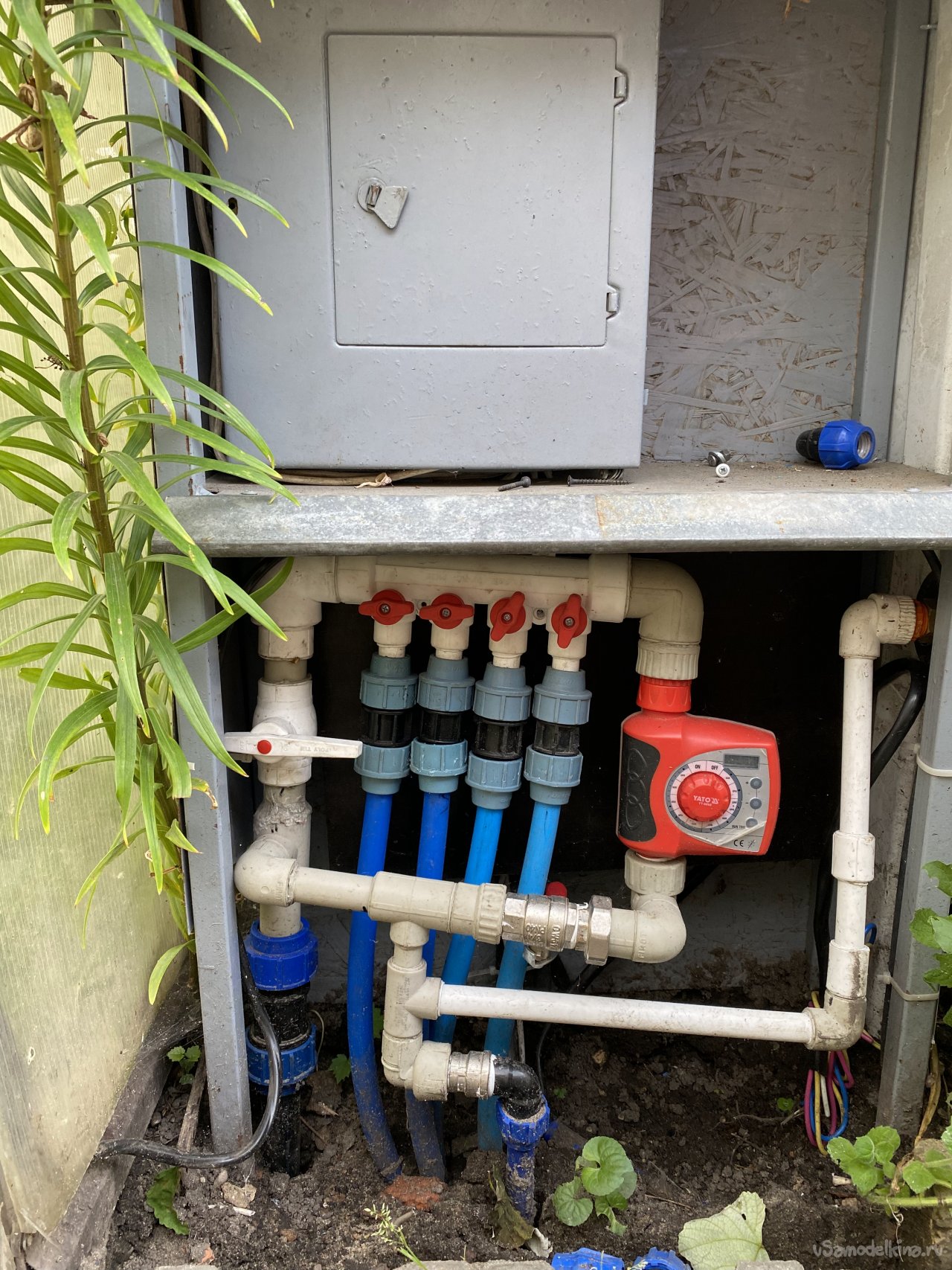

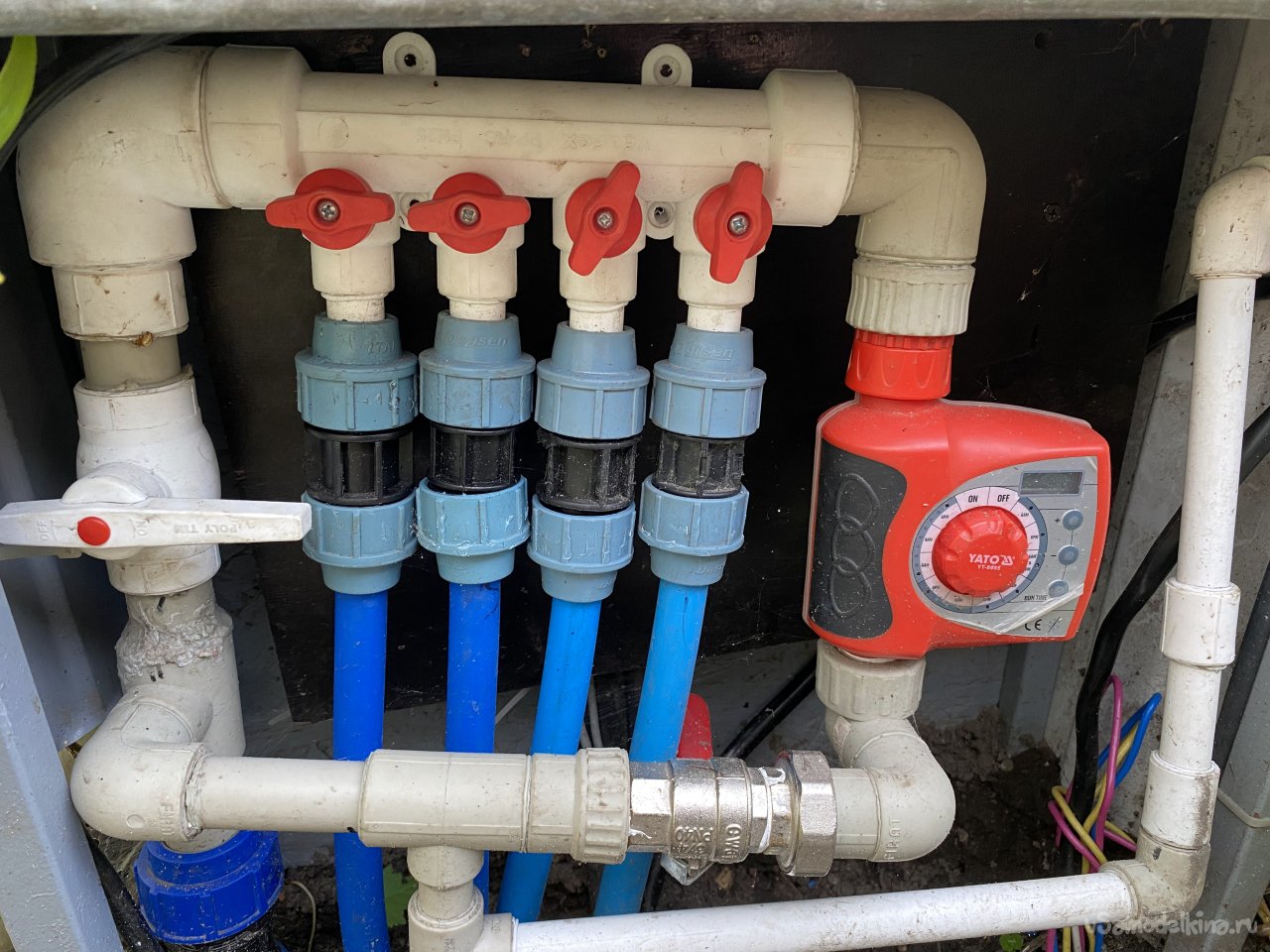

И сварил там вот такую систему:
Полиэтиленовые трубы, диаметром 20 мм (голубые) уходят непосредственно на грядки. Вода подаётся по левой вертикальной трубе. Если открыть кран, вода через коллектор, начнёт поступать в голубые трубы (к клумбам). То-же самое произойдёт, если кран будет закрыт, но откроется клапан в садовом таймере, пропускающий воду в коллектор с другой стороны.

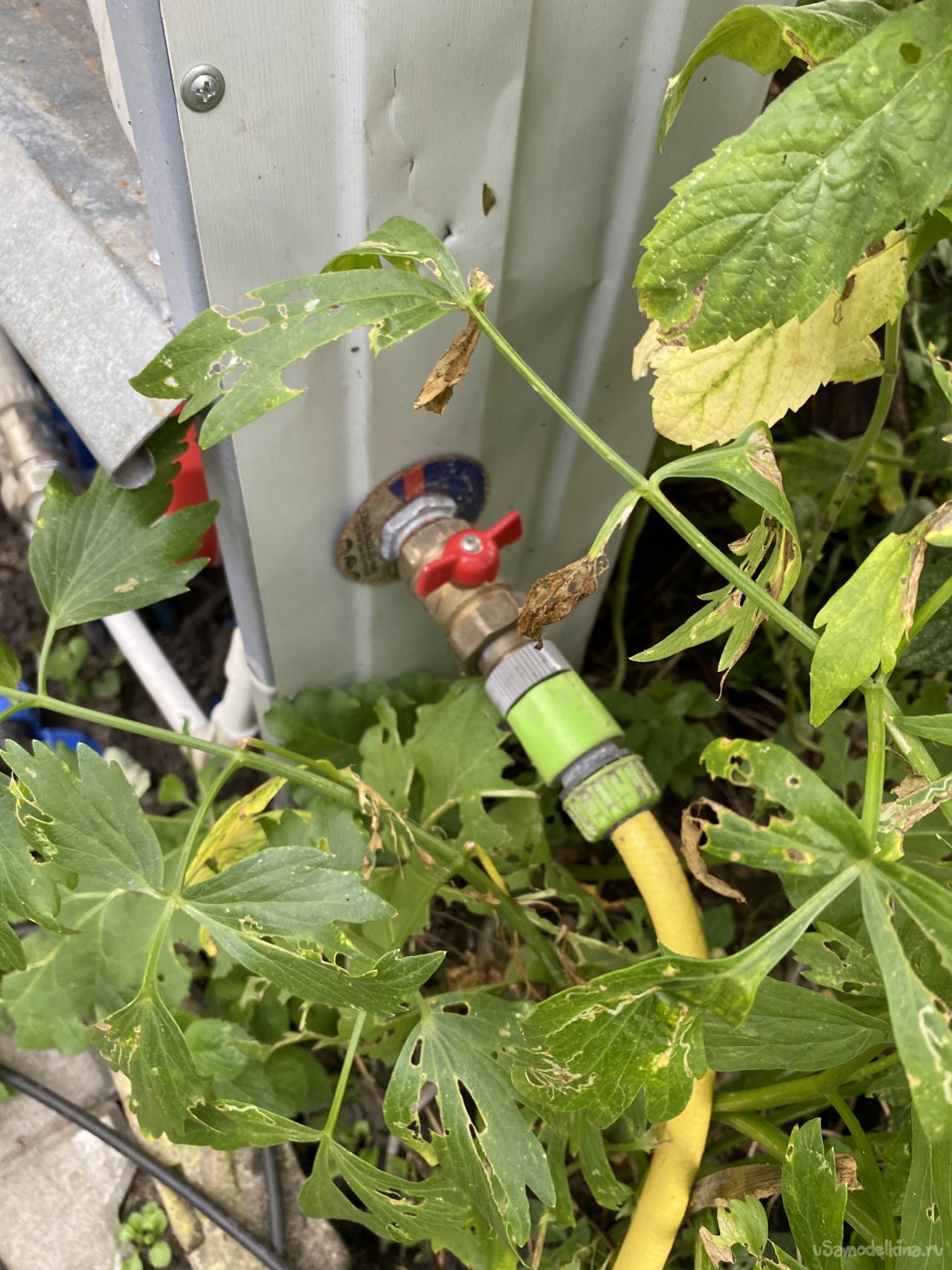

Тонкая труба, внизу уходящая вправо и поднимающаяся вверх - это подводка к водоразборному крану на стенке щитка. (Нужно же и для шланга оставить возможность подключения). А труба, уходящая вниз, в землю - водоснабжение моего сарая
К слову сказать, кроме самого коллектора, я ничего не покупал... Всё остальное выбрал из "остатков" сантехники, которые скопились после того, как развёл воду и собрал систему отопления в доме. Ведь в сантехнике есть такой момент: как ты не продумывай, как не проектируй, а, когда начнёшь монтировать, выяснится, что "вот это надо другое, а вот это вообще лишнее"))). К тому-же, я купил набор специализированных свёрл, и теперь все фитинги из полипропилена у меня многоразовые! Так что, я теперь подбираю всё, что осталось от демонтажа полипропиленовых коммуникаций, обрезаю трубы, высверливаю их остатки - и у меня бесплатные фитинги! ))). Вот, пригодились...

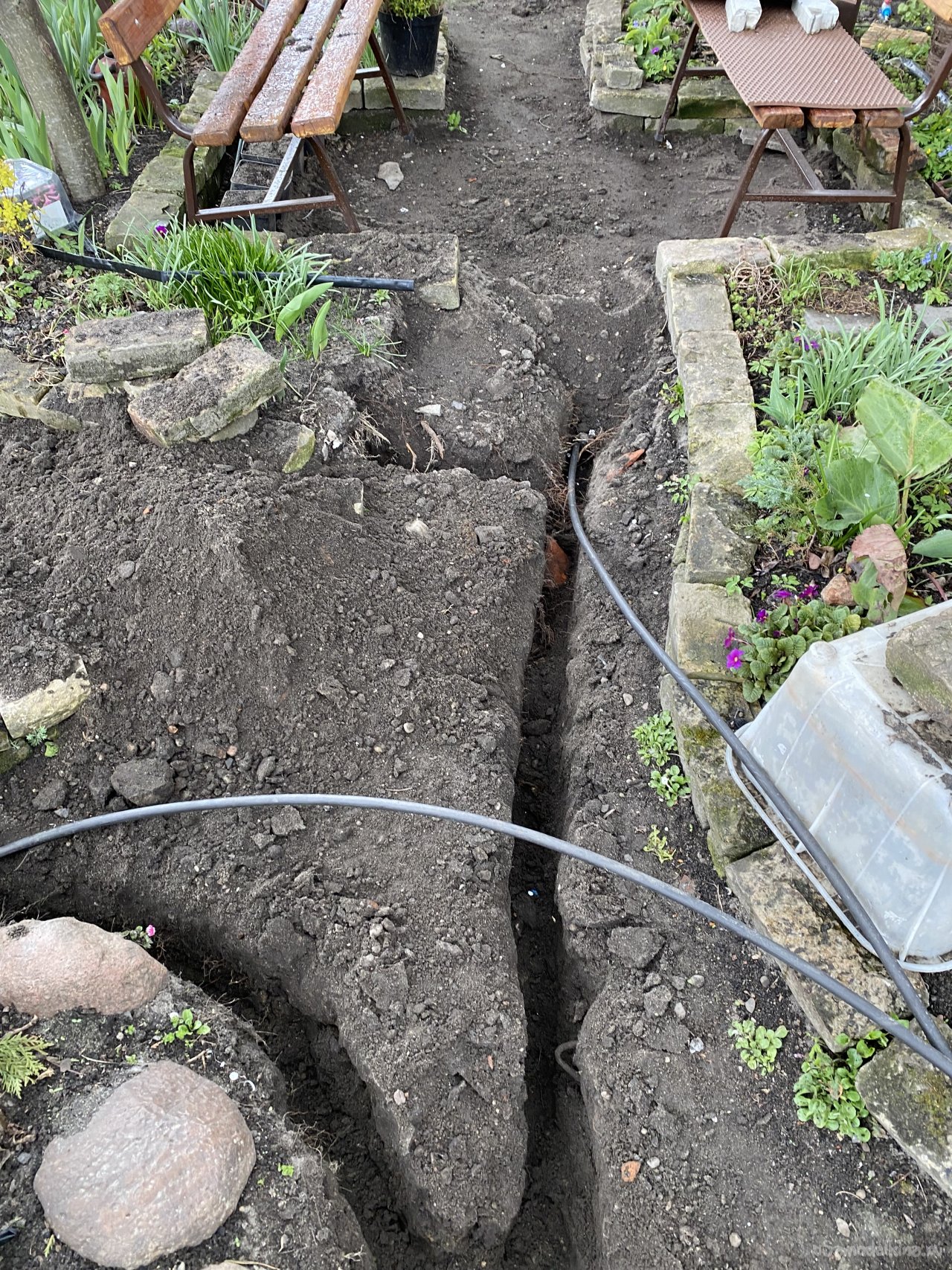

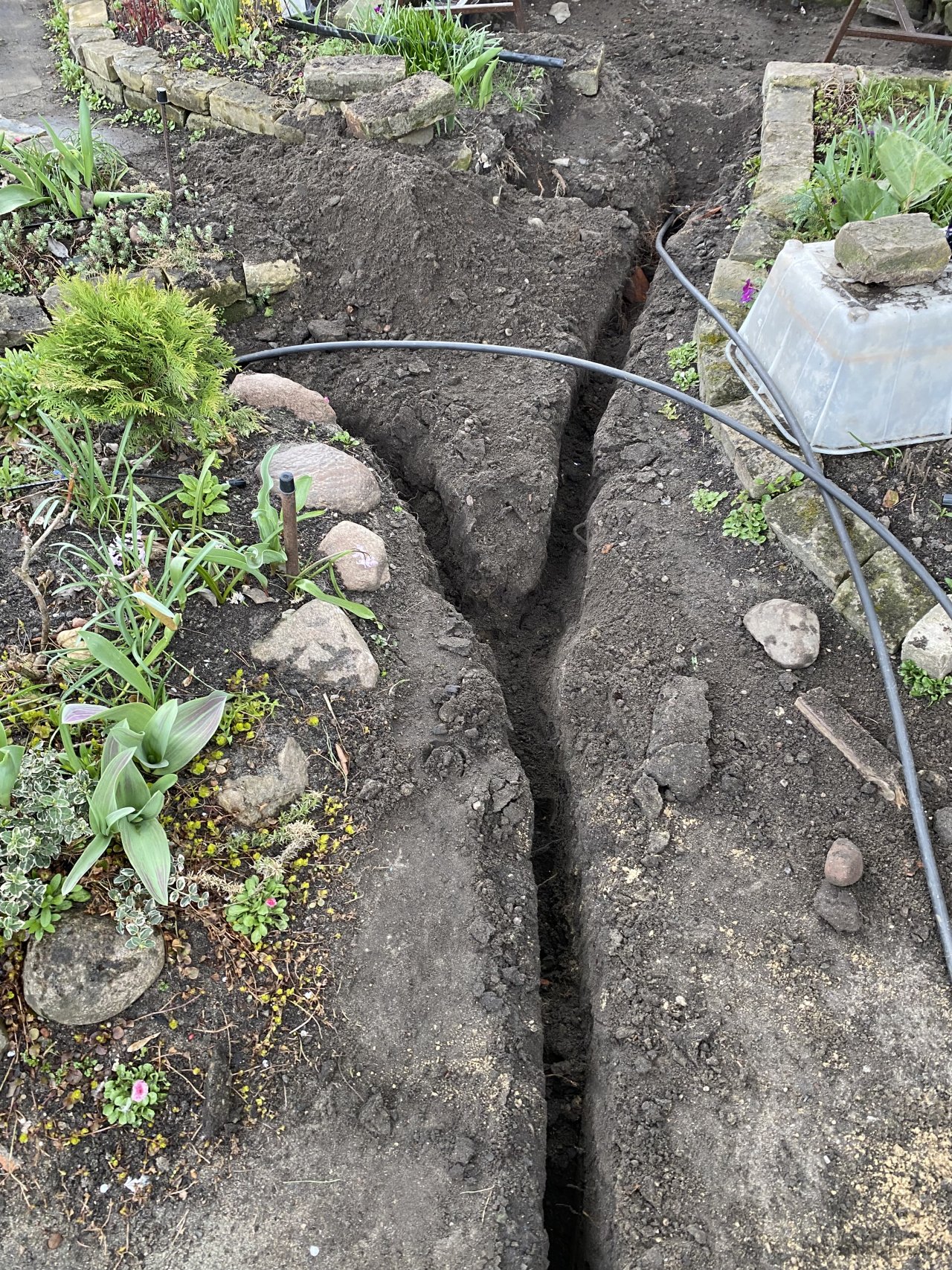

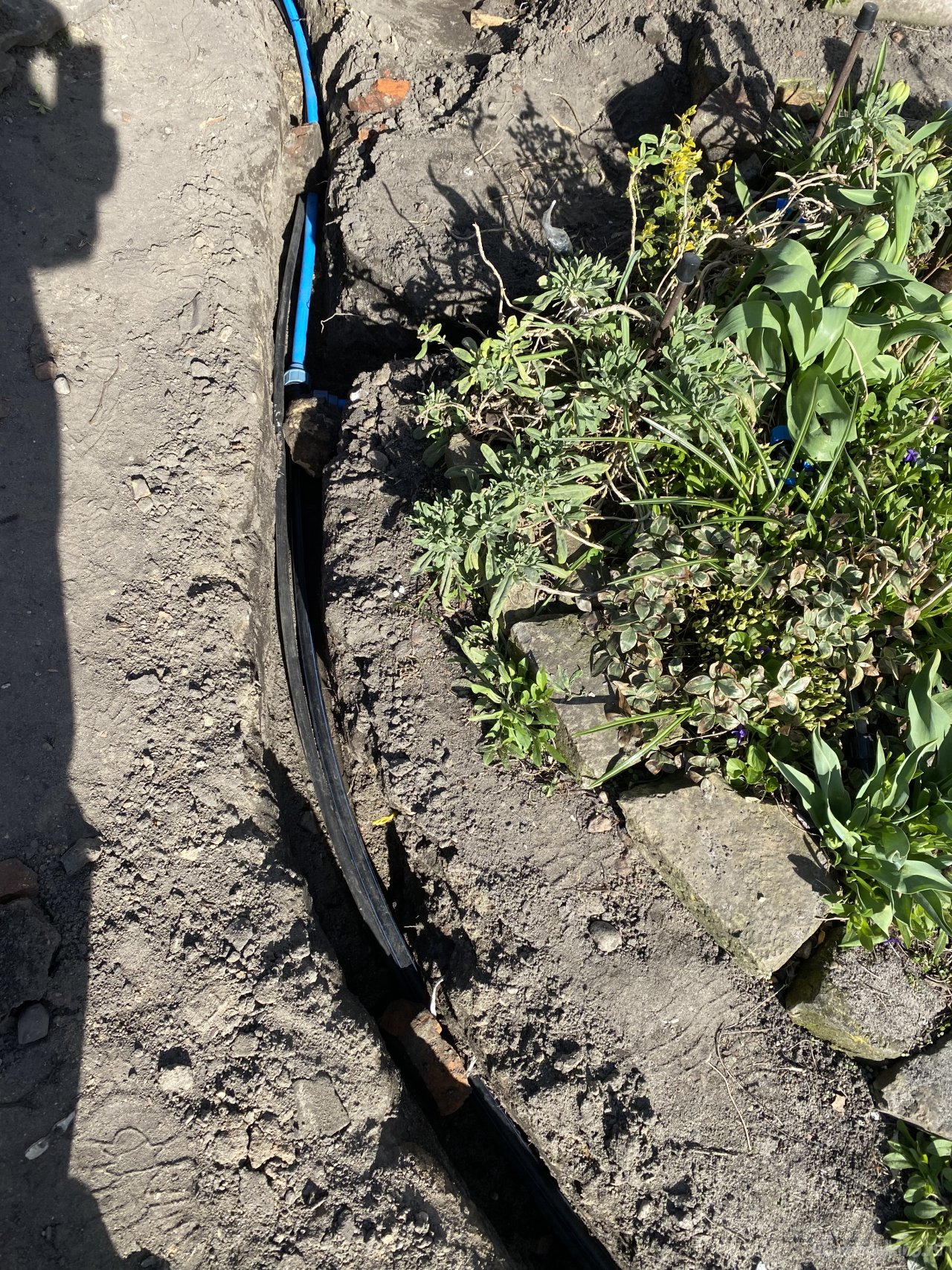

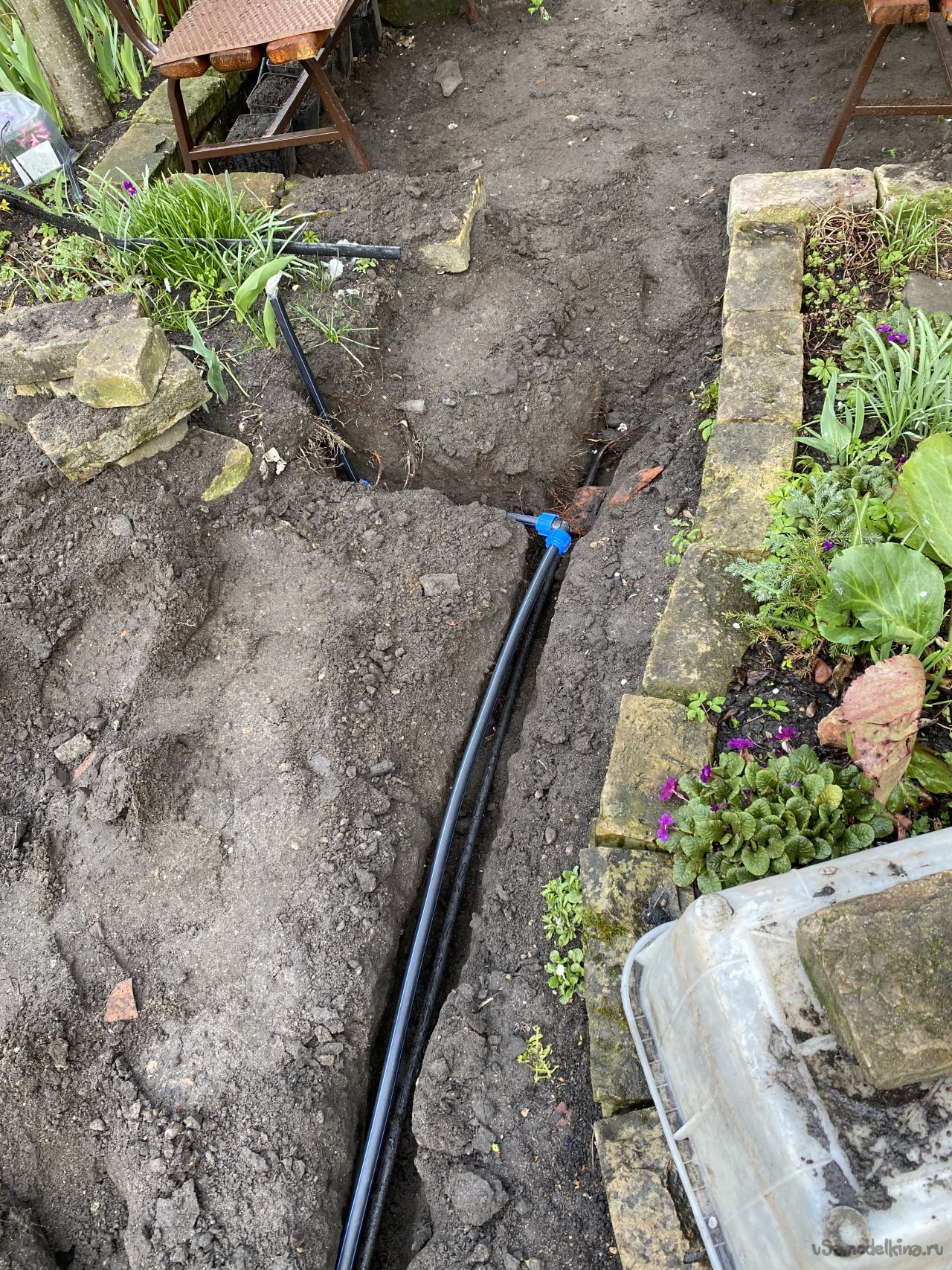

Прокладку труб к клумбам я совместил с прокладкой кабелей к моим садовым светильникам. При помощи моей лопаты, прокопал узкие щели и проложил в них и кабели и трубы для полива, расходясь только на незначительных участках:
Было проложено четыре ветки, на каждой из которых было по три отвода с кранами. Итого на клумбах появилось двенадцать кранов:

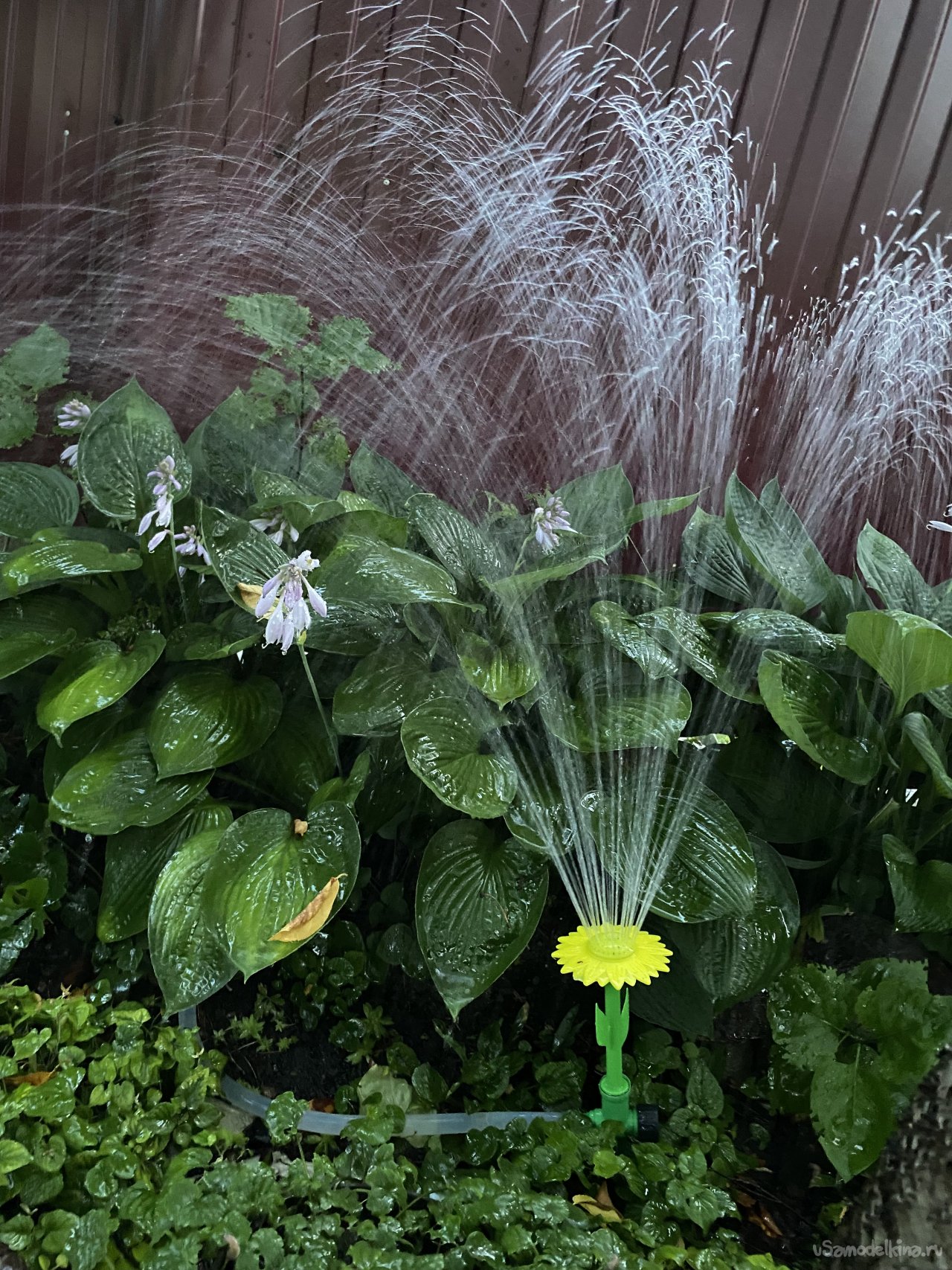

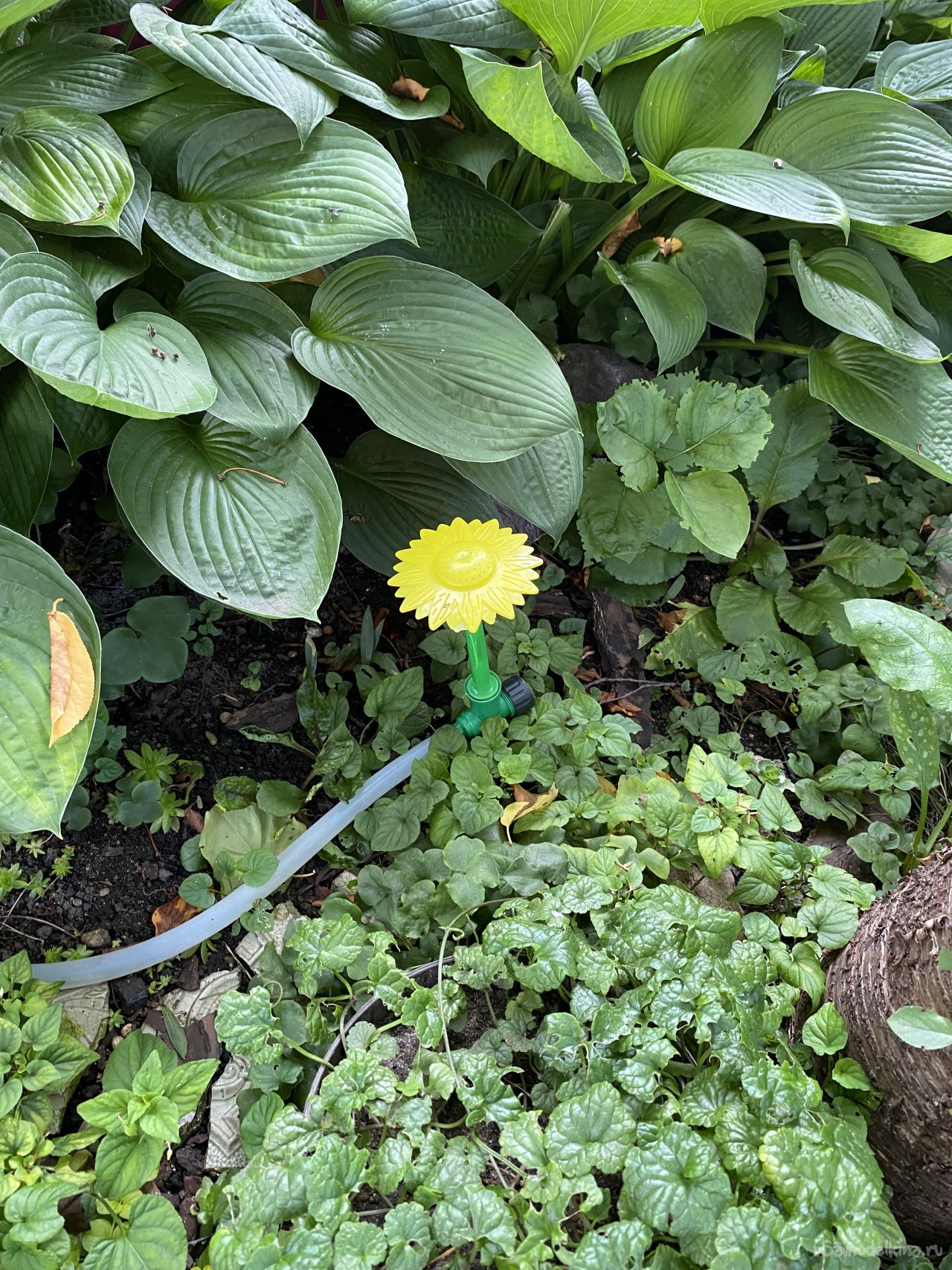

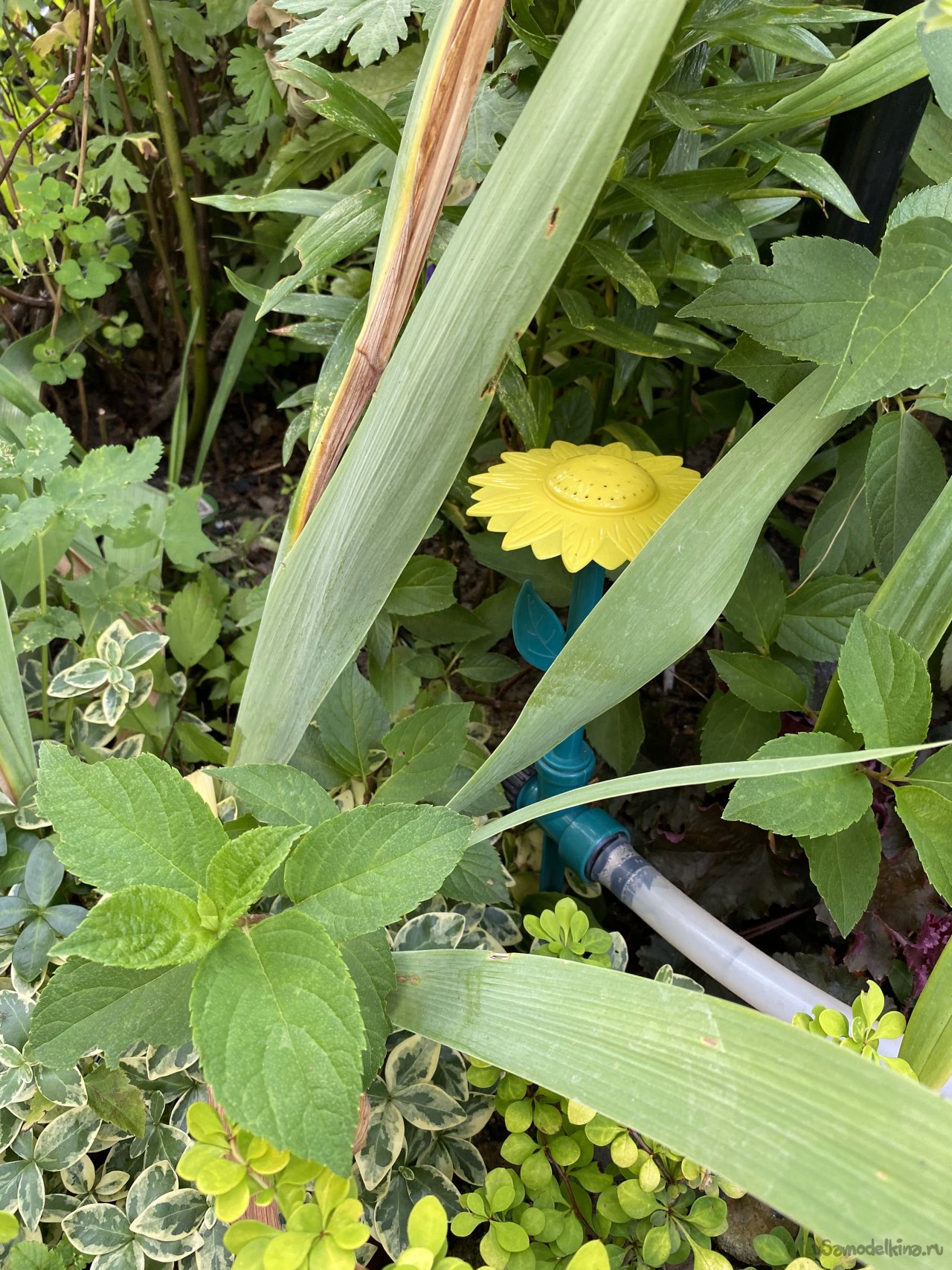

Методом проб были выбраны и установлены вот такие дождеватели в форме цветков:

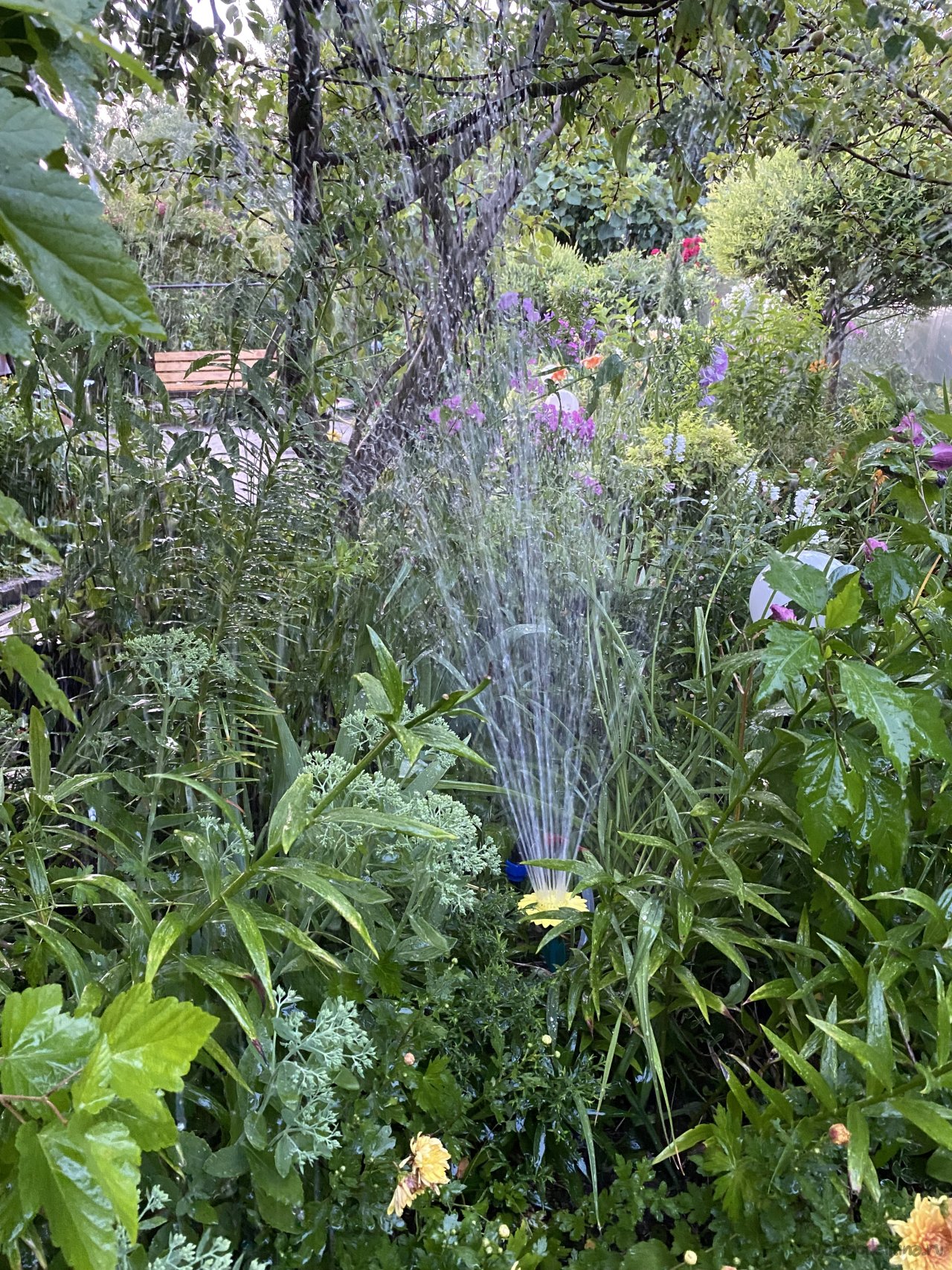

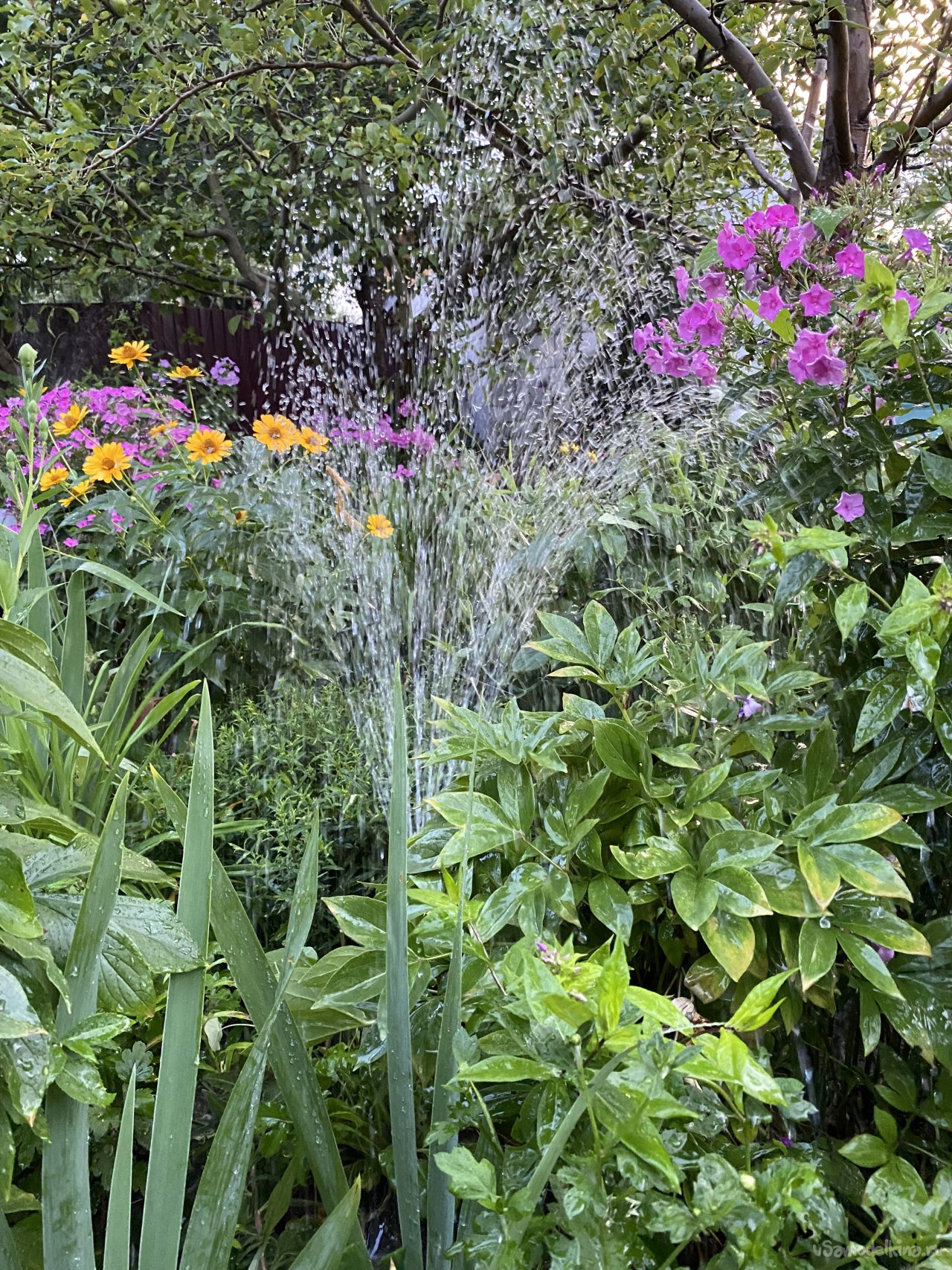

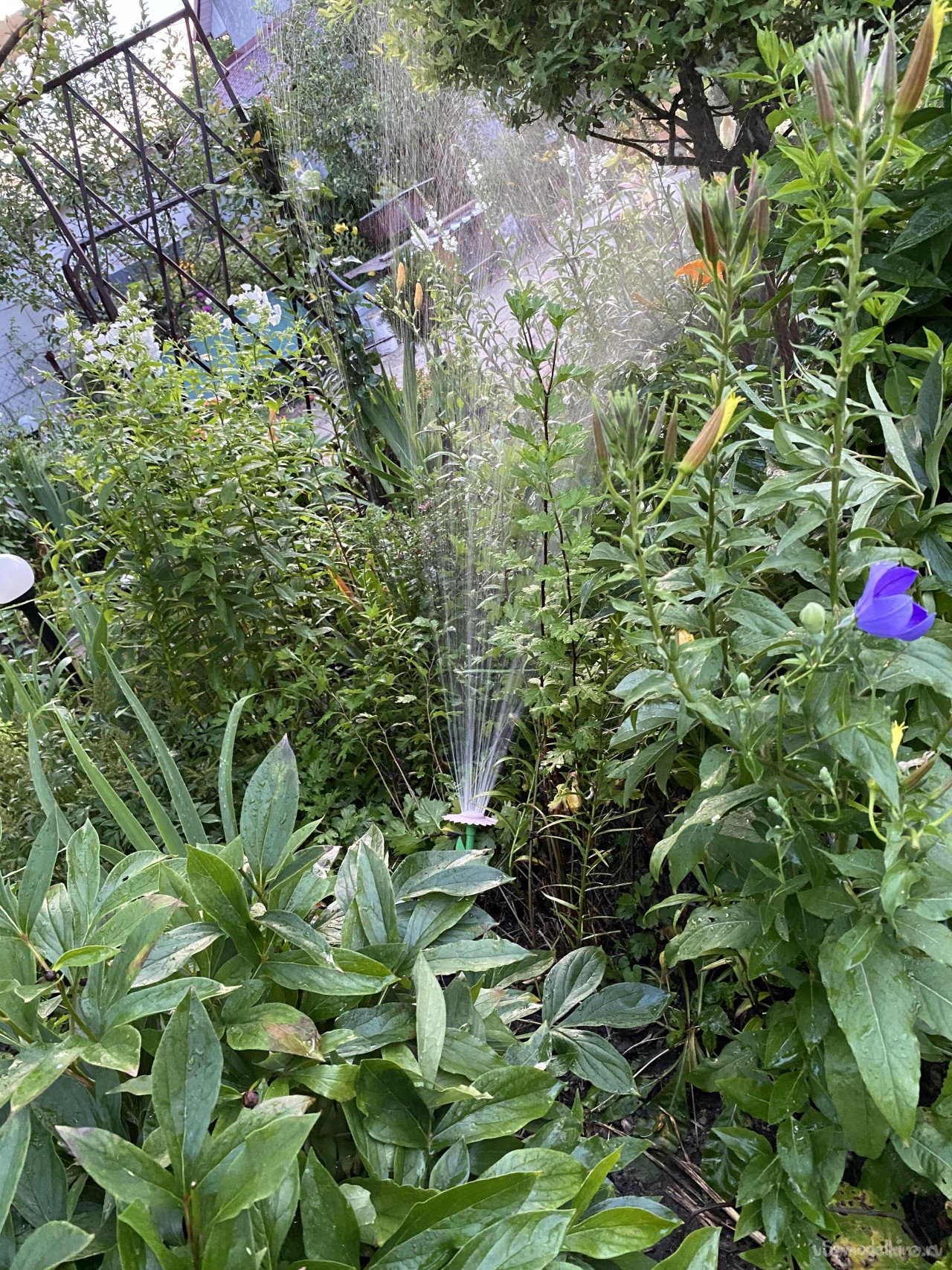

Система была запущена. На клумбах стали бить двенадцать вот таких фонтанов:
Вроде бы, всё отлично... Расположены дождеватели таким образом, что покрывают всю необходимую для полива площадь! Можно пользоваться, писать статью на "Самоделкине" и радоваться жизни....
Но выяснился один очень-очень существенный недостаток - система не может работать автономно!!! Дело в том, что трубы у меня малого сечения. Для того, чтобы на выходе дождевалкам хватало давления, я это компенсировал повышением давления на автоматике насосной станции до шести с половиной атмосфер. Но, вот, пропускная способность садового таймера, оказывается, очень слабая! Он рассчитан на работу одного дождевателя, а не двенадцати одновременно! И, при работе через него, фонтаны совсем не поднимаются. Из них льются довольно слабые струйки и всё!
Так что, со статьёй пришлось повременить. (Не будешь же описывать не самоделку, а "неполучившуюся полностью самоделку", или, вообще, "недоделку" ))))
В то лето пользовались системой только в ручном режиме. Правда, и так это значительно удобнее, чем поливать из шланга. К тому-же, как говорит моя супруга, включить вечером в саду двенадцать фонтанов - это ещё и "забавляшно"! )))))... Оно и правда, что-то в этом есть, когда вечерком присядешь в саду, а вокруг бьют вот такие фонтаны и от них ветерок приносит свежесть....
.. Но хотелось бы автономности! Чтобы не просить кого-то поливать (даже, открытием одного крана), когда, к примеру, с семьёй уедем на отдых....
За зиму рассматривал различные решения. От установки мощного таймера с сечением ДУ50 (Дико дорого!!!! Стоимость, подержанных "Жигулей"))), или двенадцати вот таких-же обычных, садовых (дешевле. Но не хватит места) до устройства с электромагнитным клапаном и электронным таймером (не в готовом примитивном варианте, а самодельном)... Всё не то...
И решил я просто систему переделать под капельные ленты. Им то нужен мизерный расход воды...К тому-же, от фонтанов тоже отказываться было жалко. Но для фонтанов и для капельных лент нужны совершенно разные давления. Можно, конечно, сделать отводы от существующих кранов, и "придушить" в них давление вентилями. Но, опять же, для того, чтобы система работала от таймера, необходимо будет пройти и закрыть все двенадцать кранов на фонтанах! Это, конечно-же, не удобно. Поэтому, решил проложить для лент ещё одну систему труб.

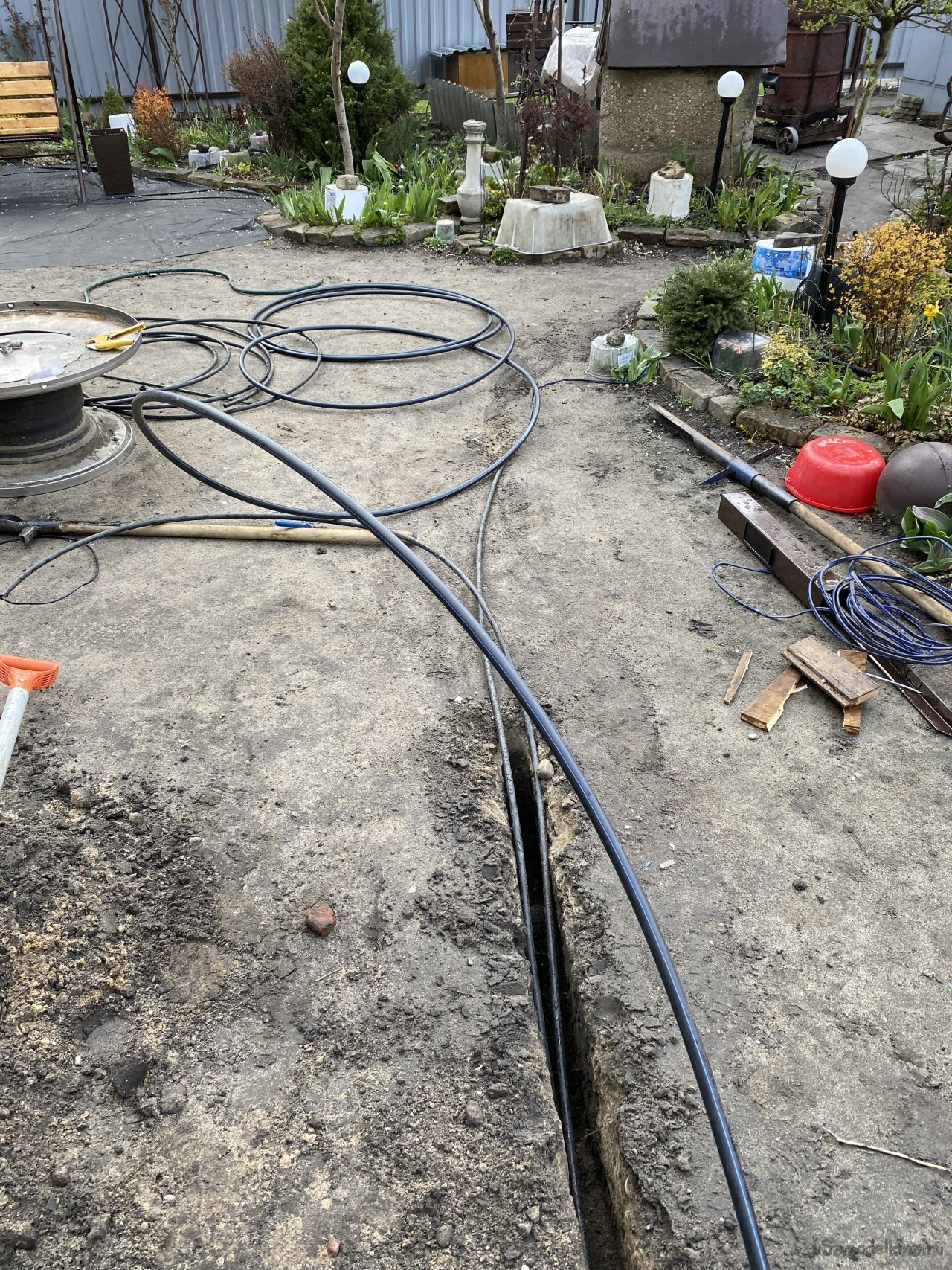

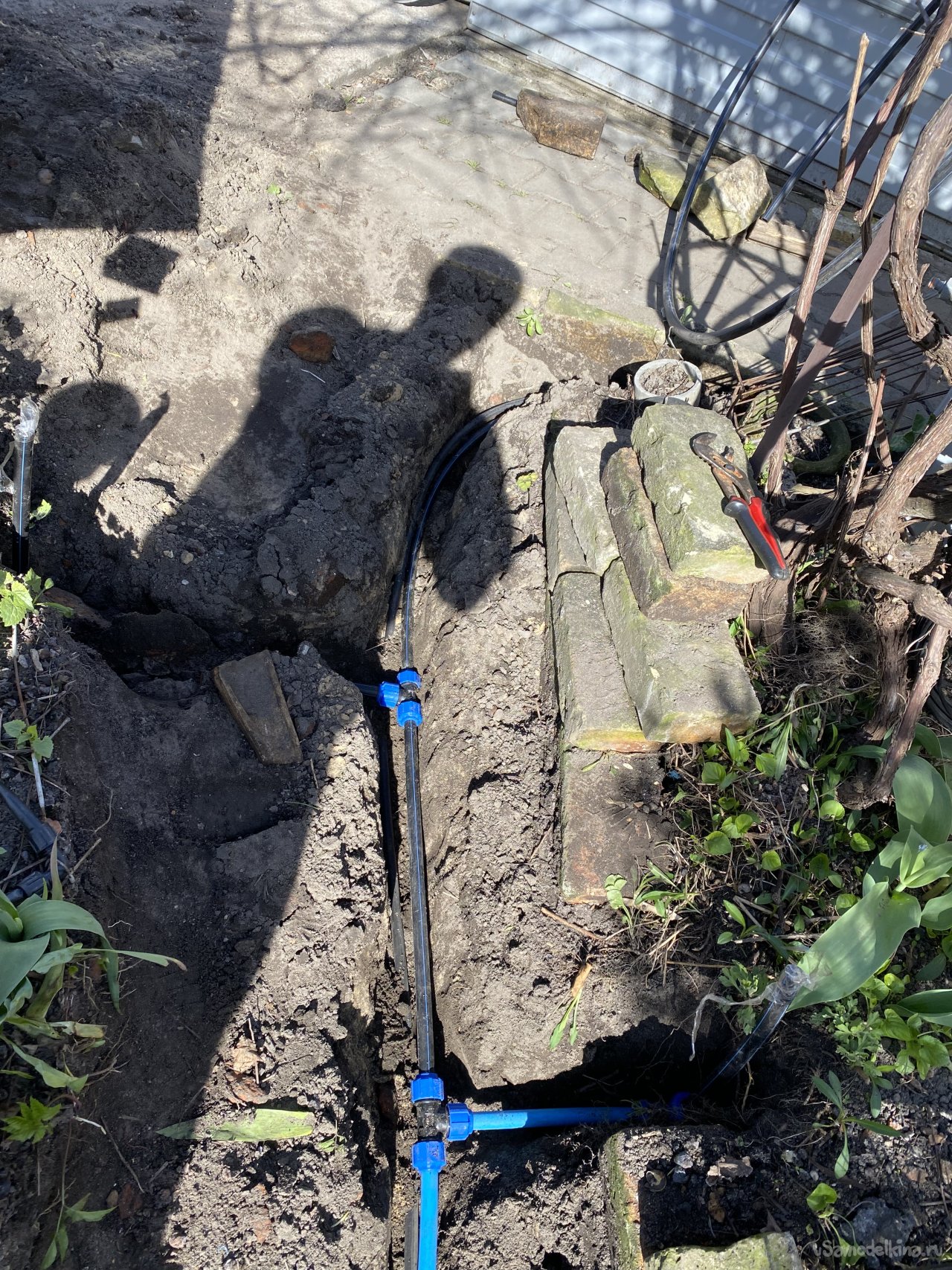

Этой весной принялся за дело. К тому-же, созрел ещё один проект - садовые розетки. То есть, опять можно совместить прокладку труб с прокладкой кабелей. ))). Что я и сделал.
На этот раз сделал всего пять выходов воды и все - на одной трубе. В качестве ограничителей давления было использовано всё, для этого подходящее...

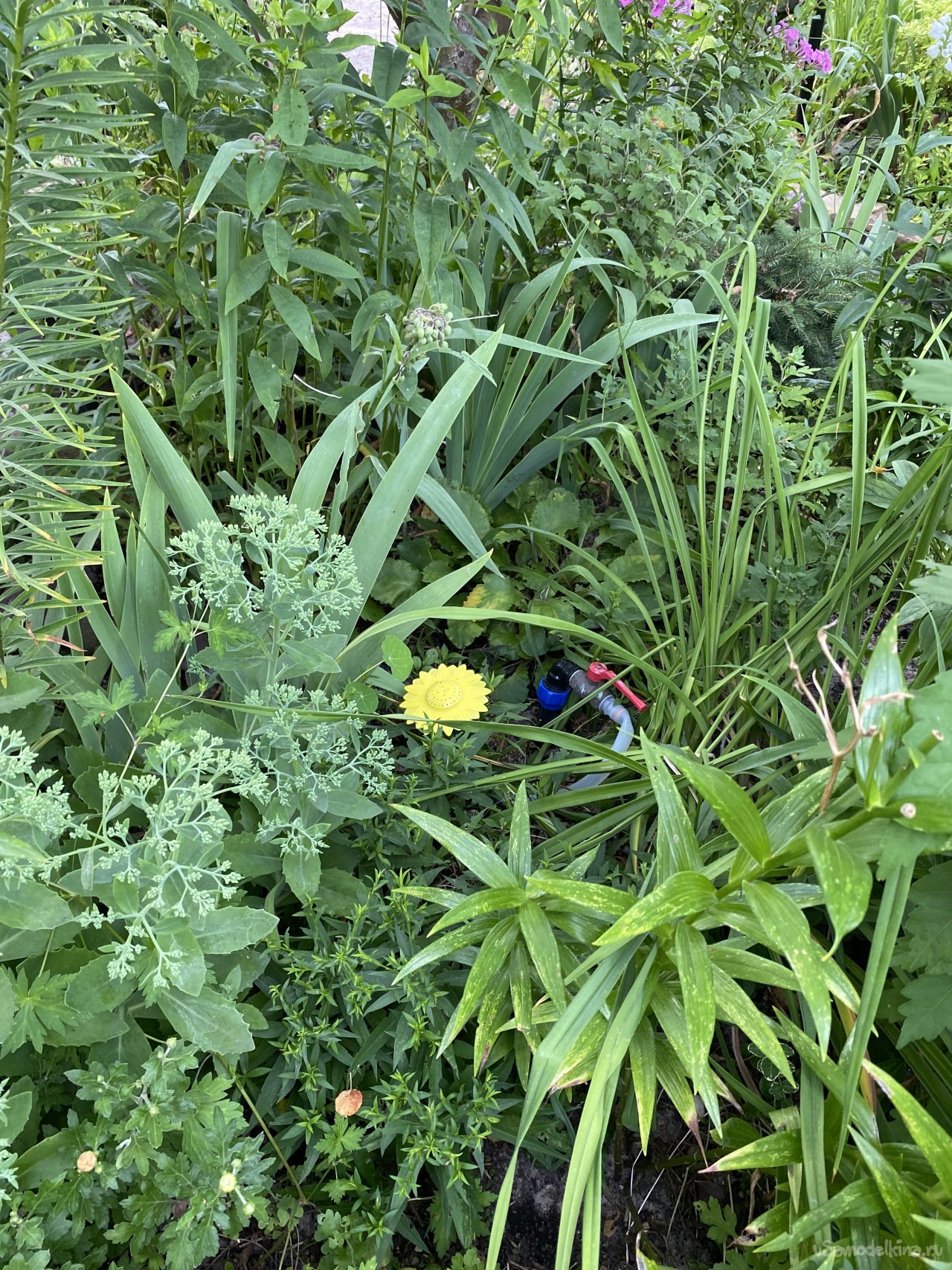

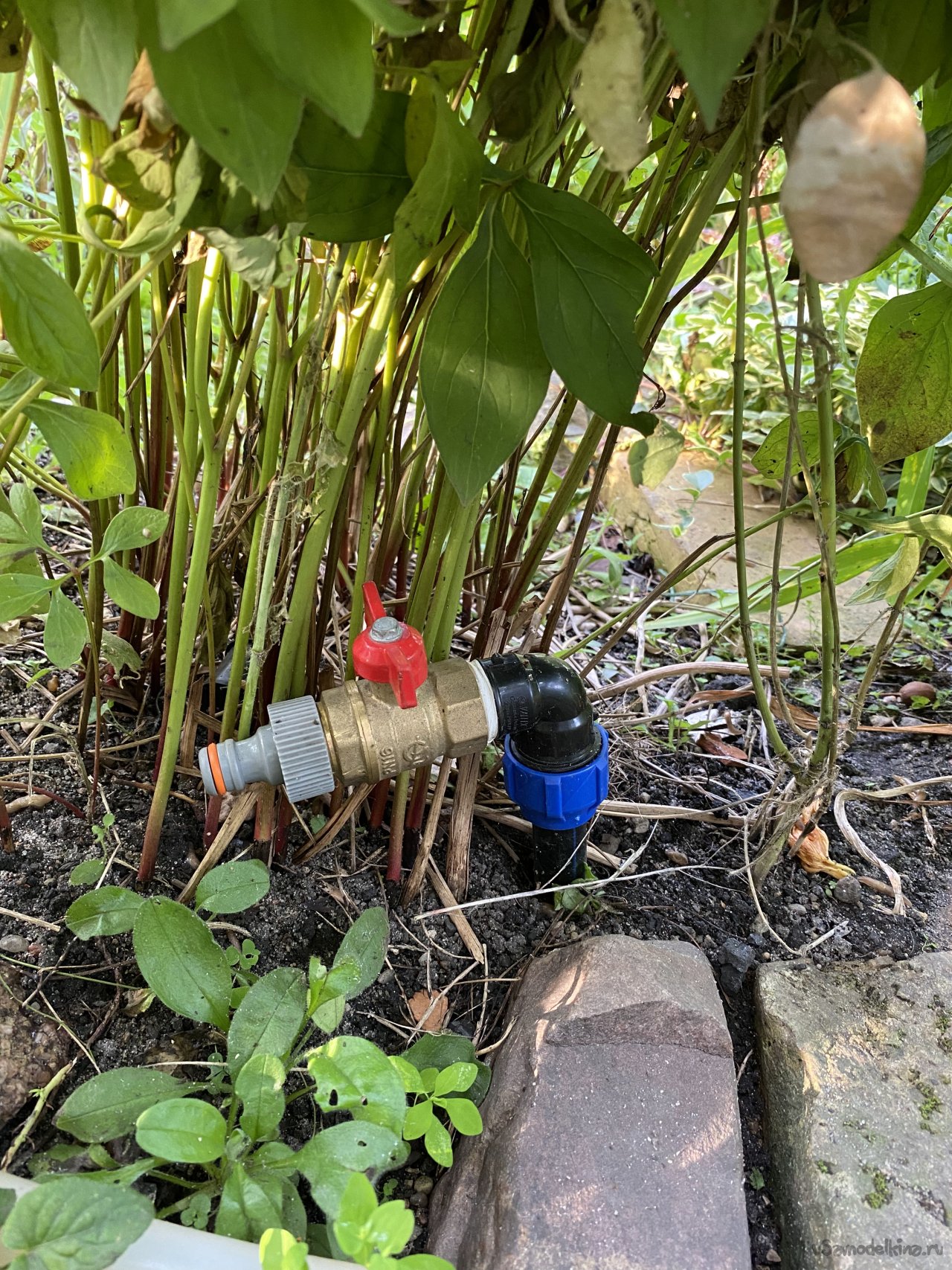

Вентильные краны (Их купил. Обточил вентили, и, позже, ещё и покрасил чёрной матовой эмалью, чтобы их не так было видно на клумбах. На этот раз расположил я их не в глубине клумб, а сразу возле дорожек)

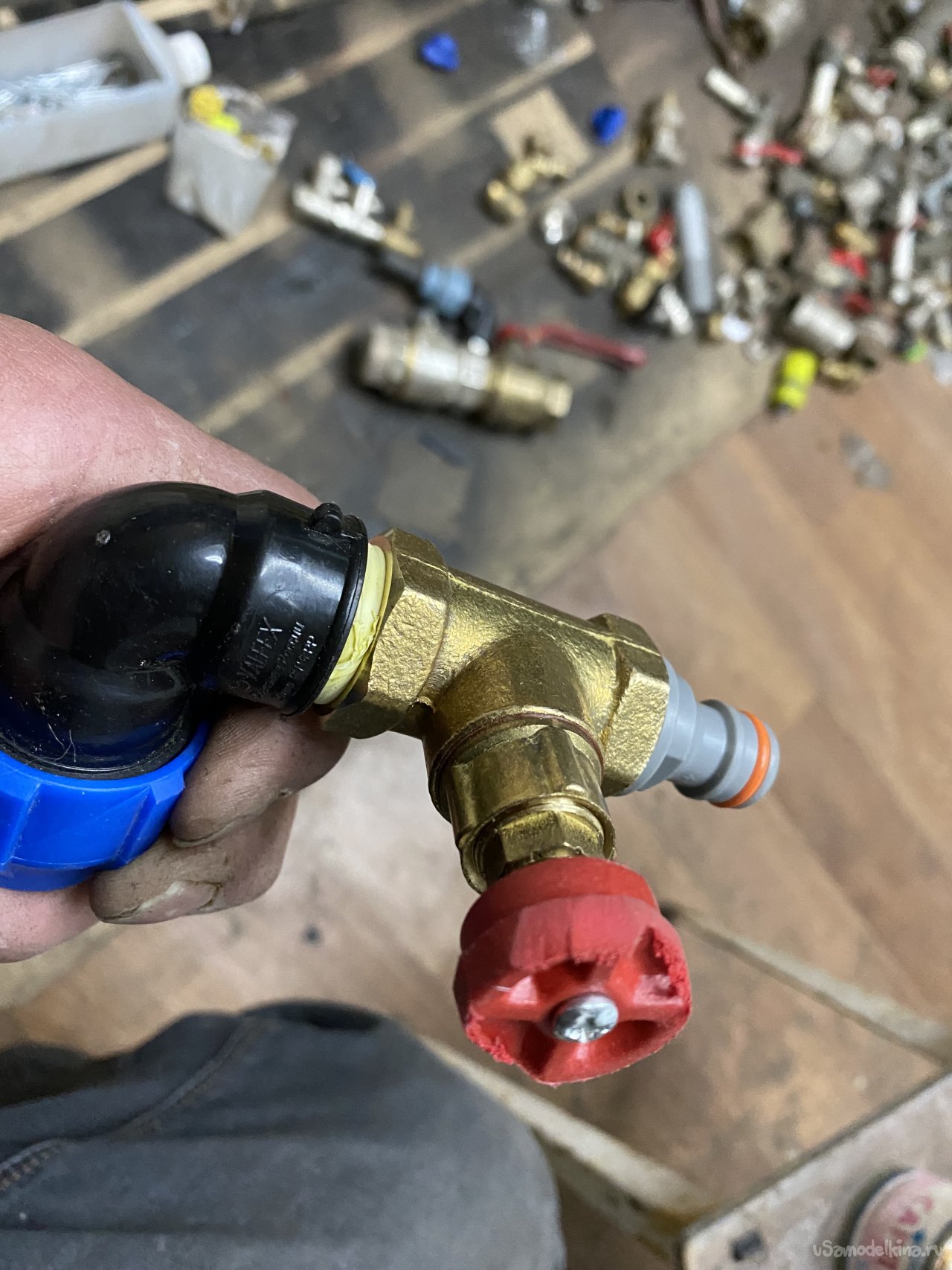

Радиаторные кран, оставшиеся невостребованными после системы отопления (по своей сути они тоже вентили))):

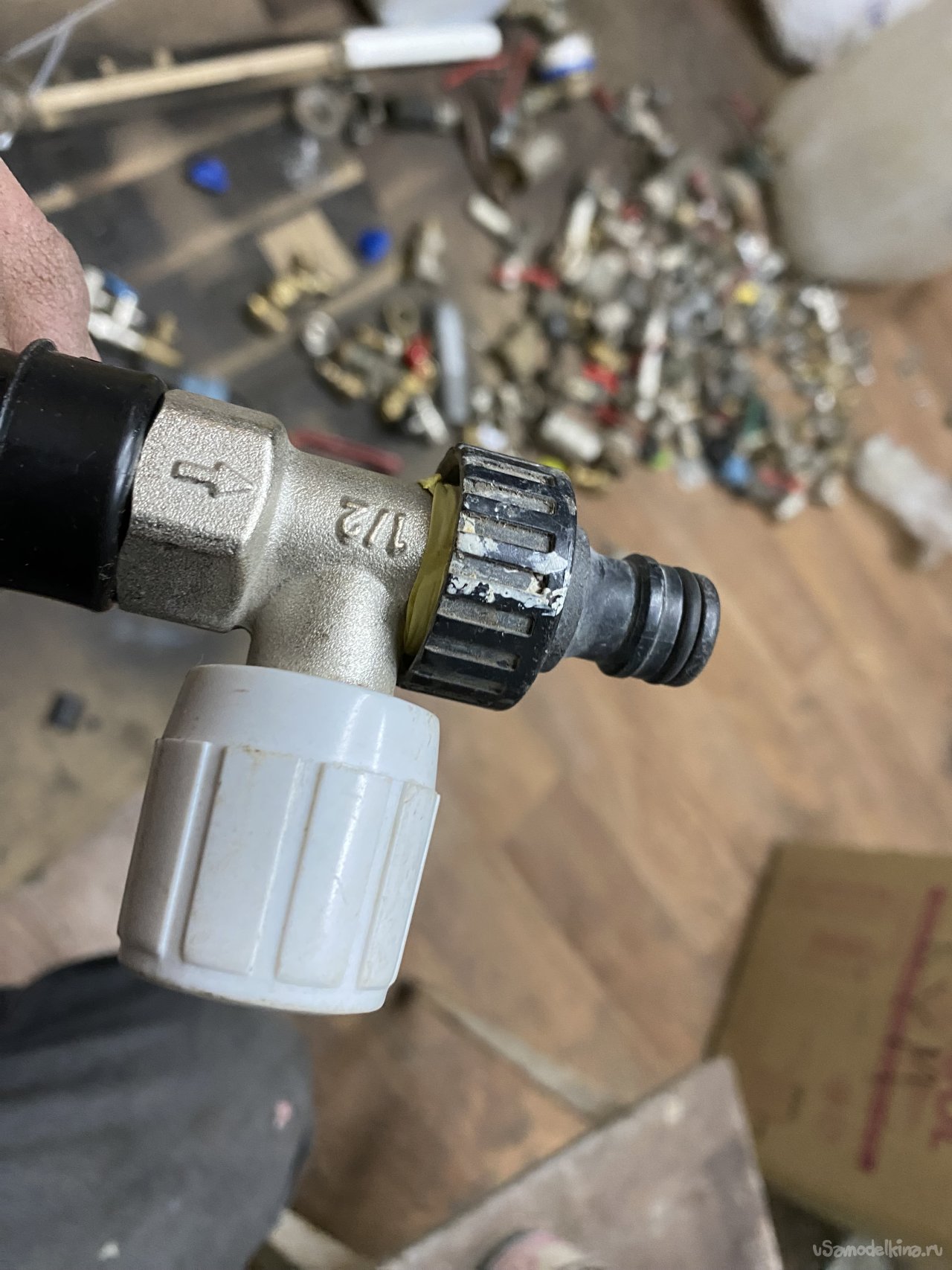

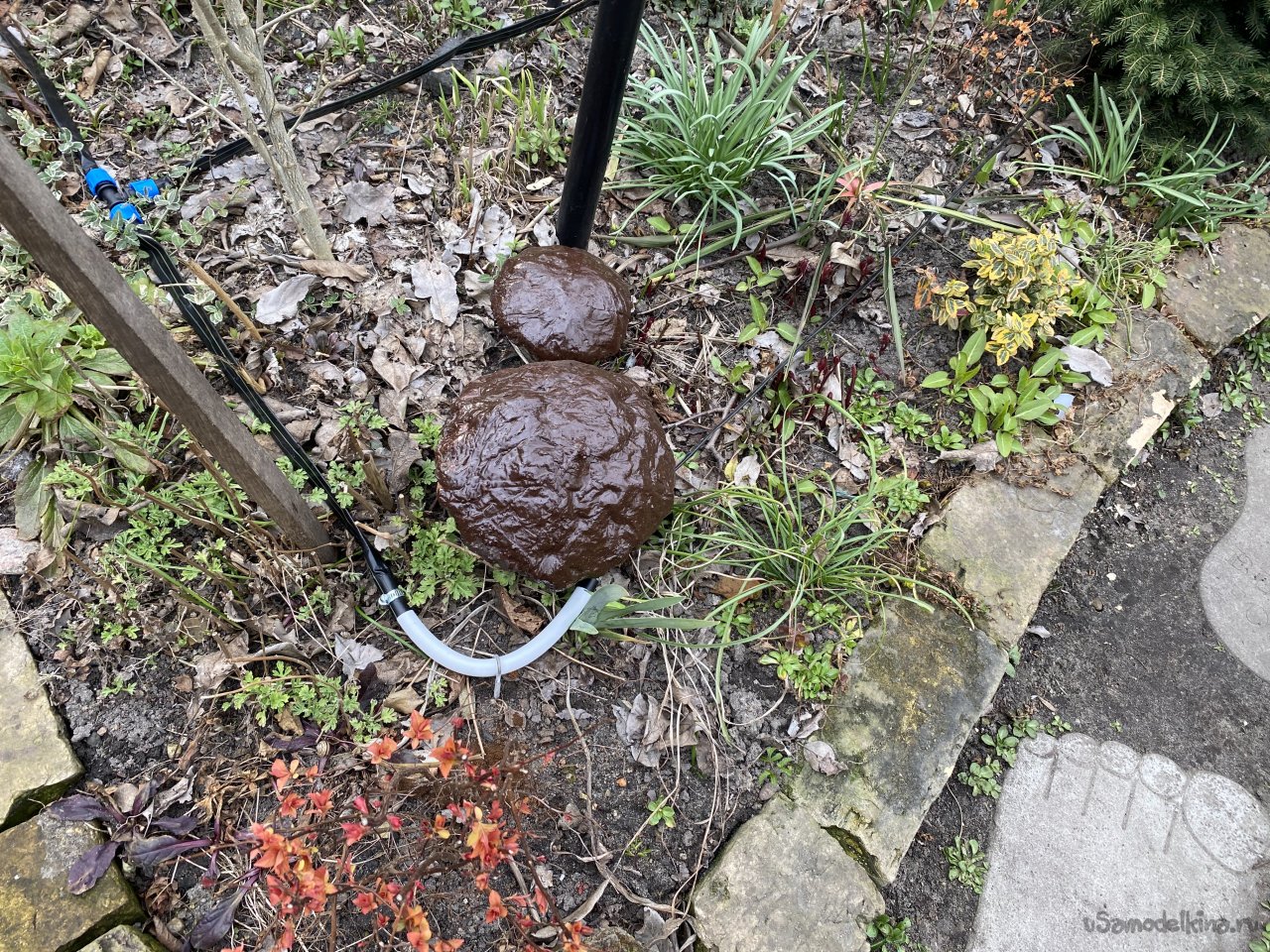

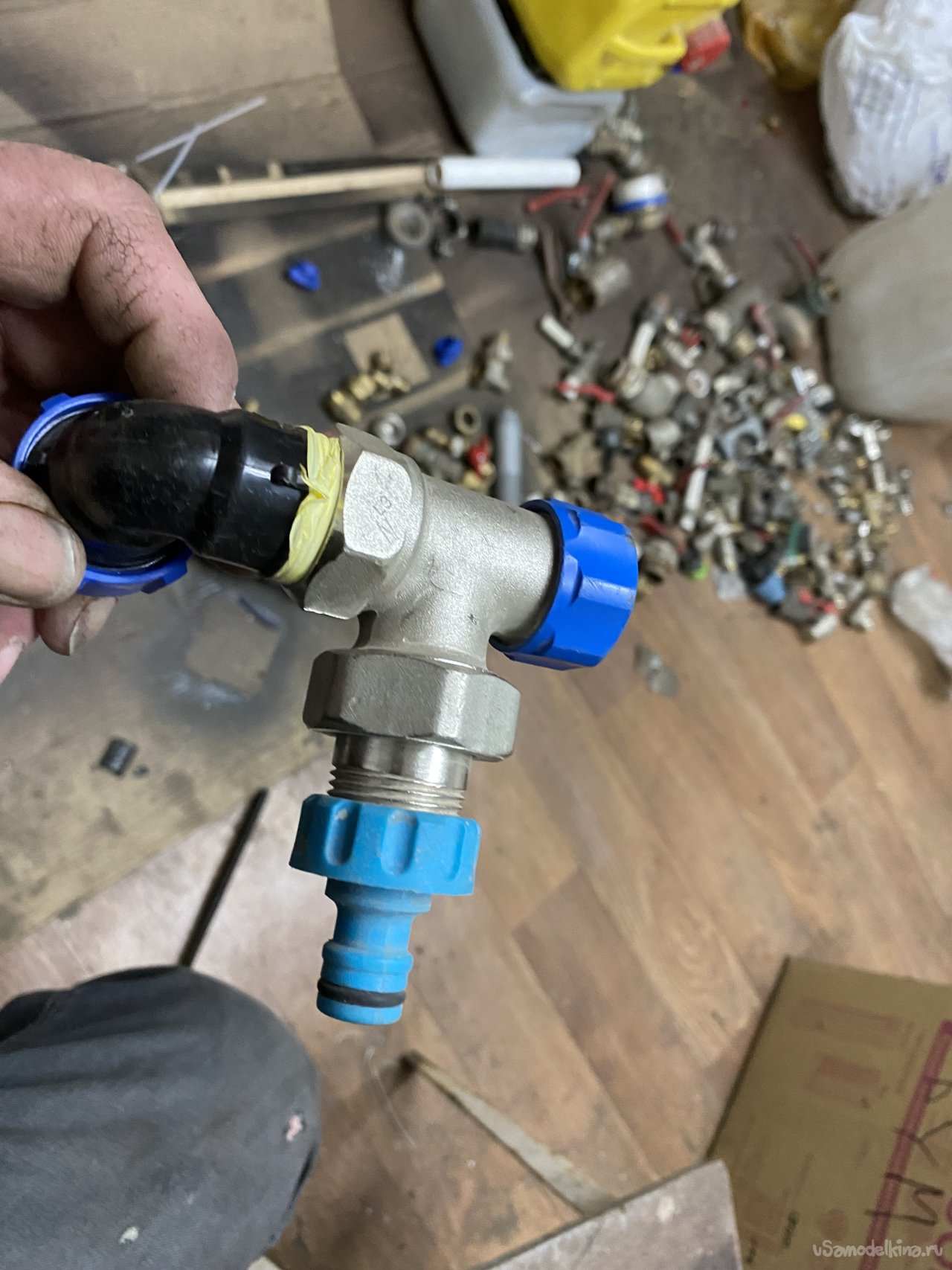

И, даже, радиаторный клапан под термостатическую головку. (утапливая шток закручиванием пробки, завёрнутой вместо термостата,, тоже можно очень тонко регулировать пропускную способность)

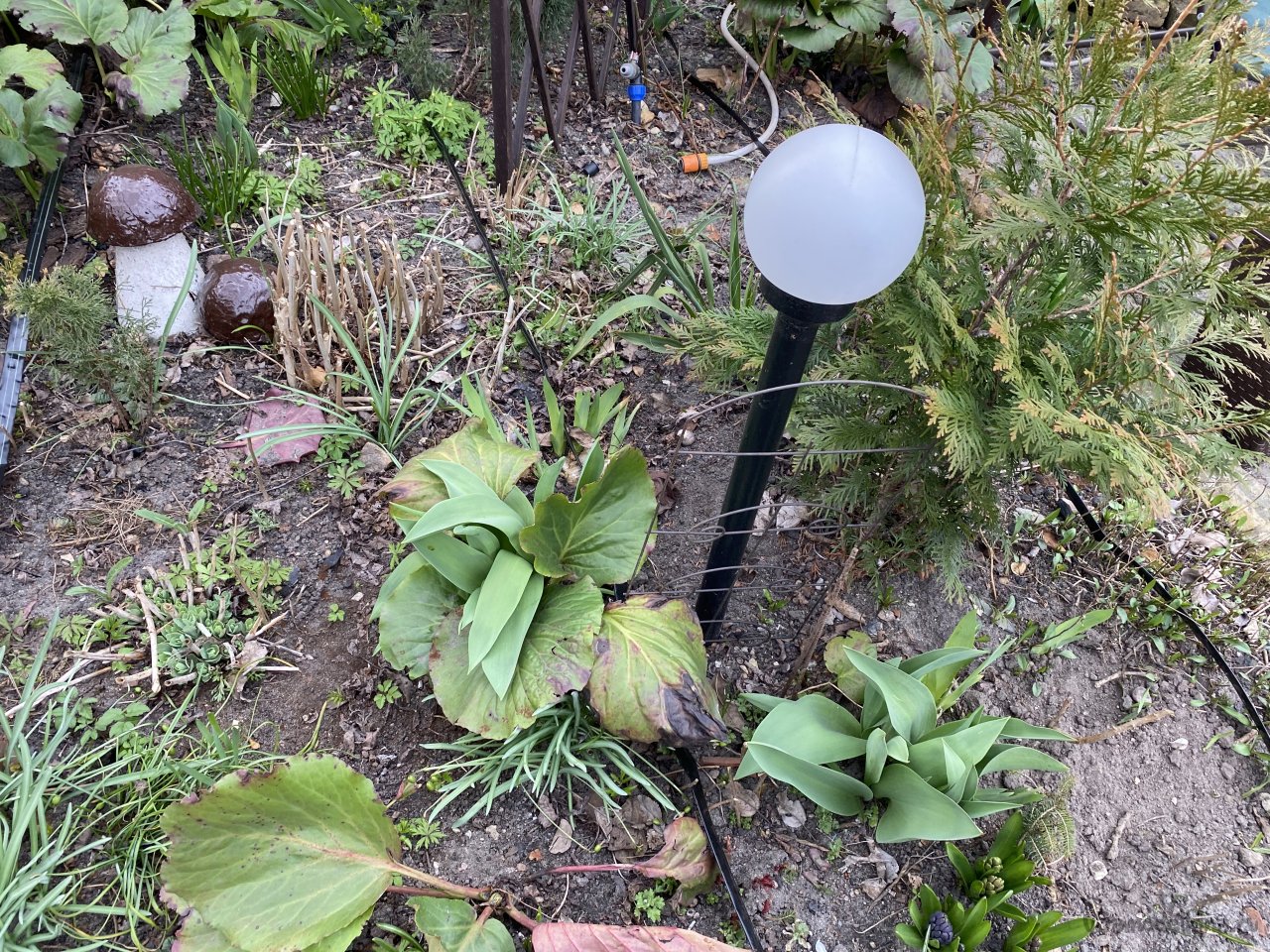

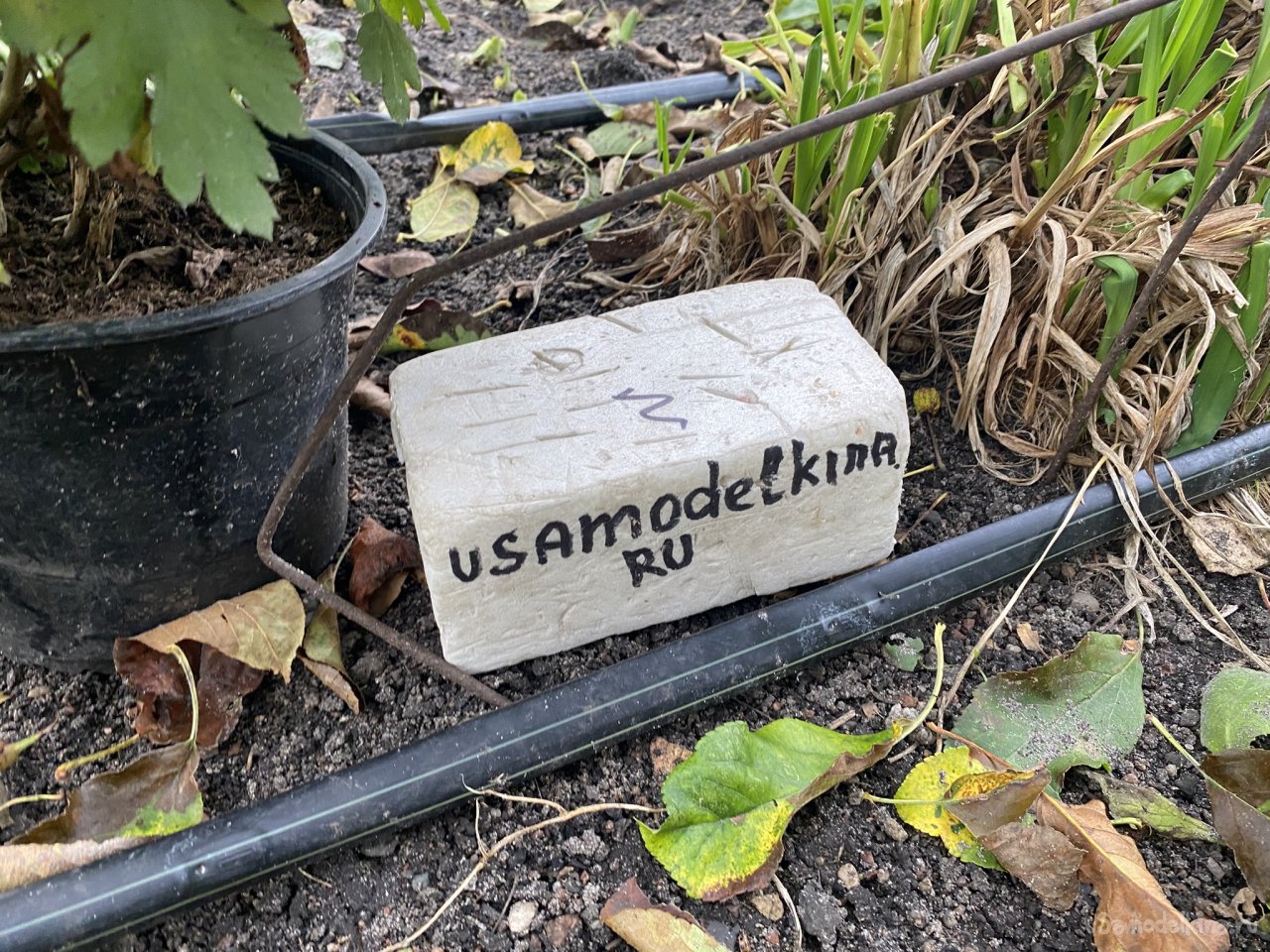

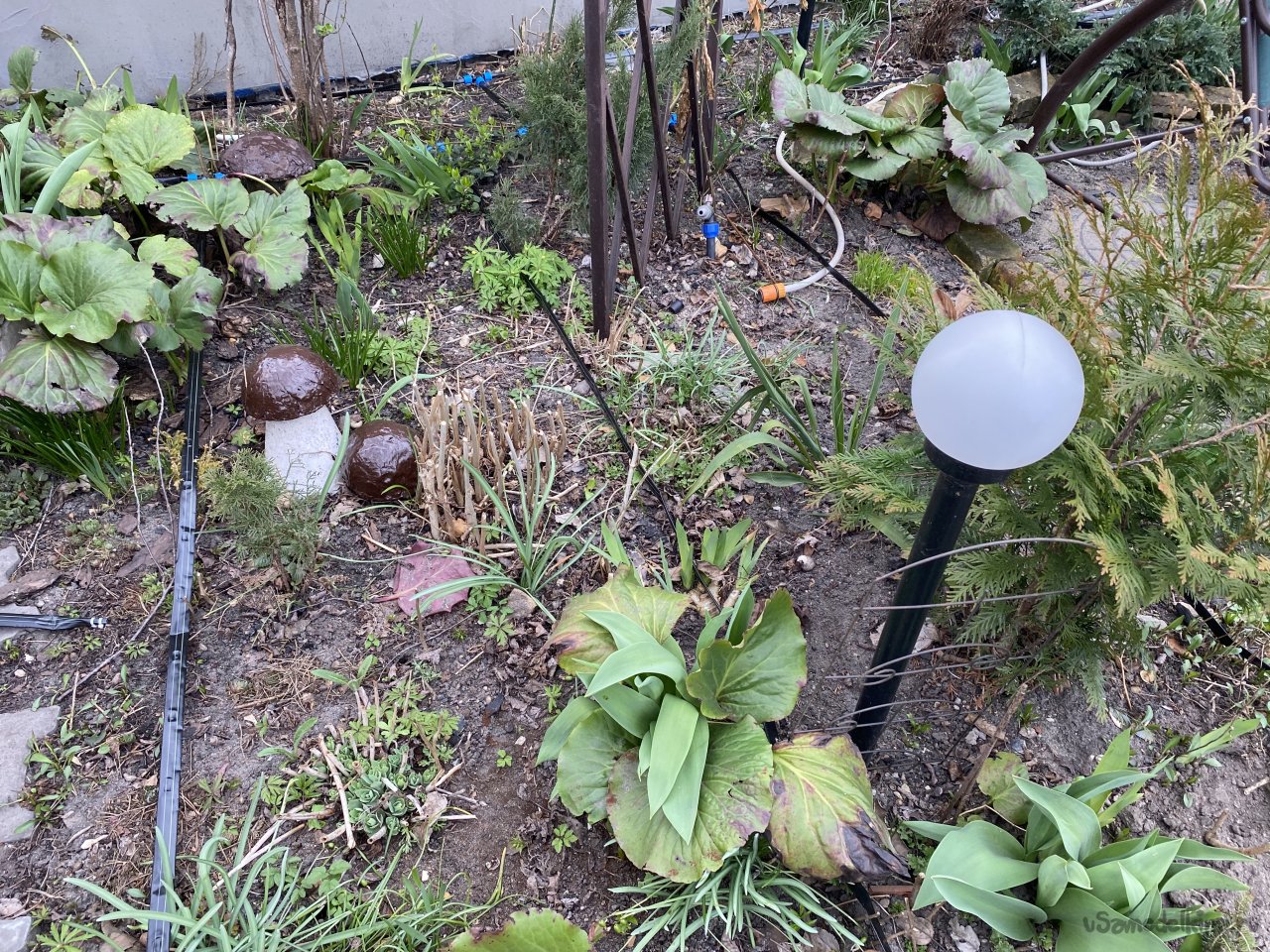

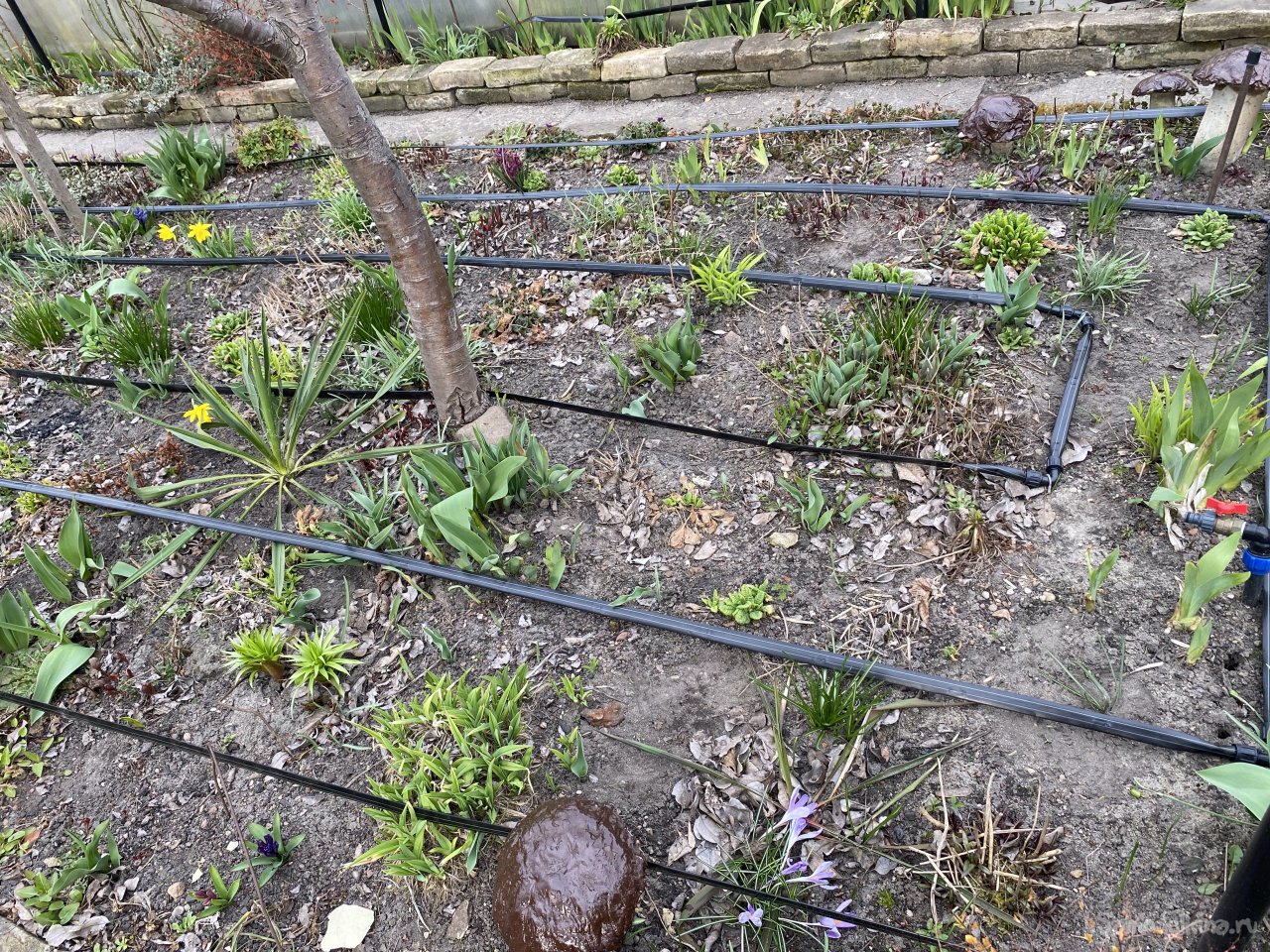

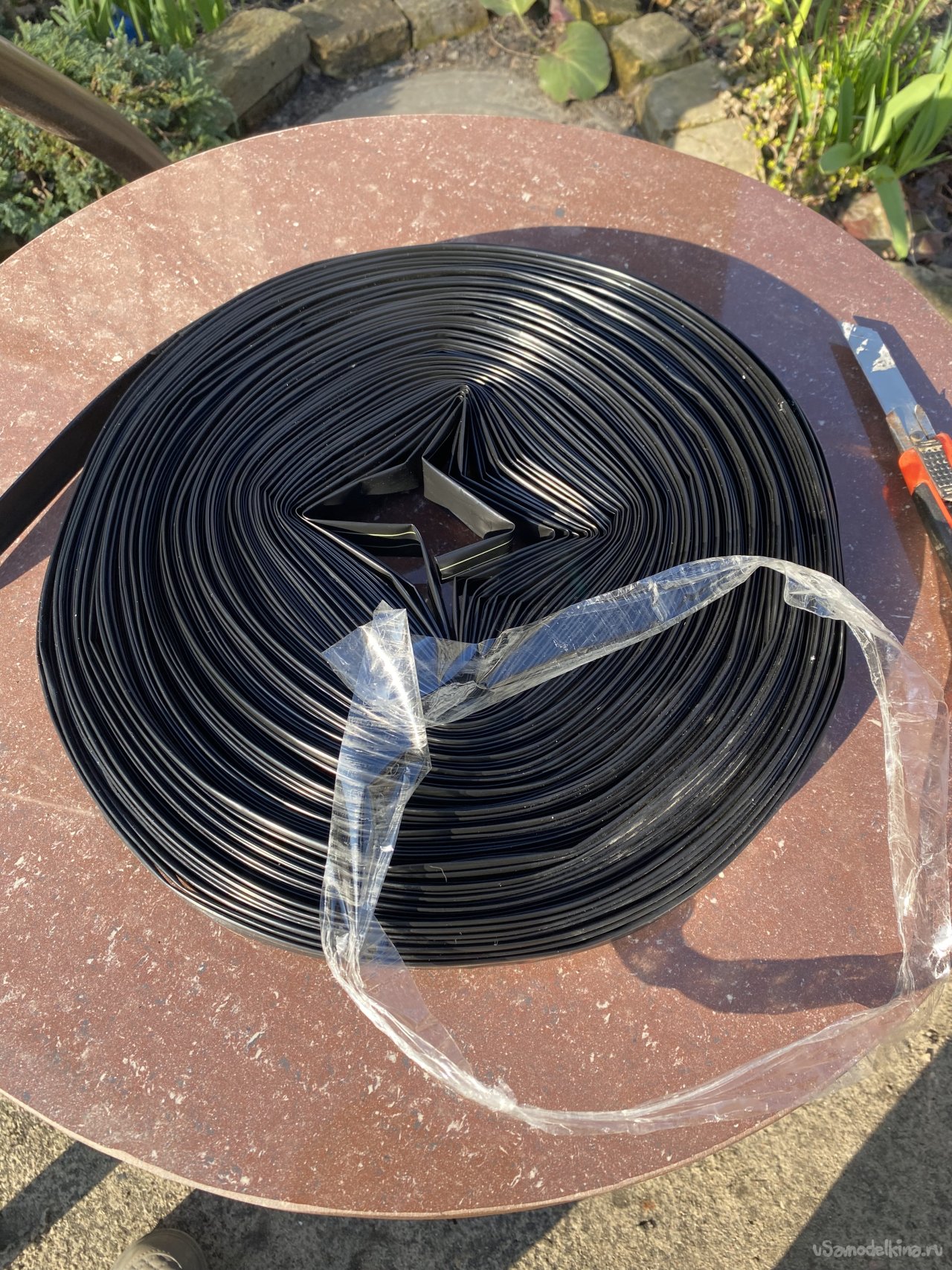

Работы велись ранней весной, потому ничто не мешало разложить эмиттерную капельную ленту:

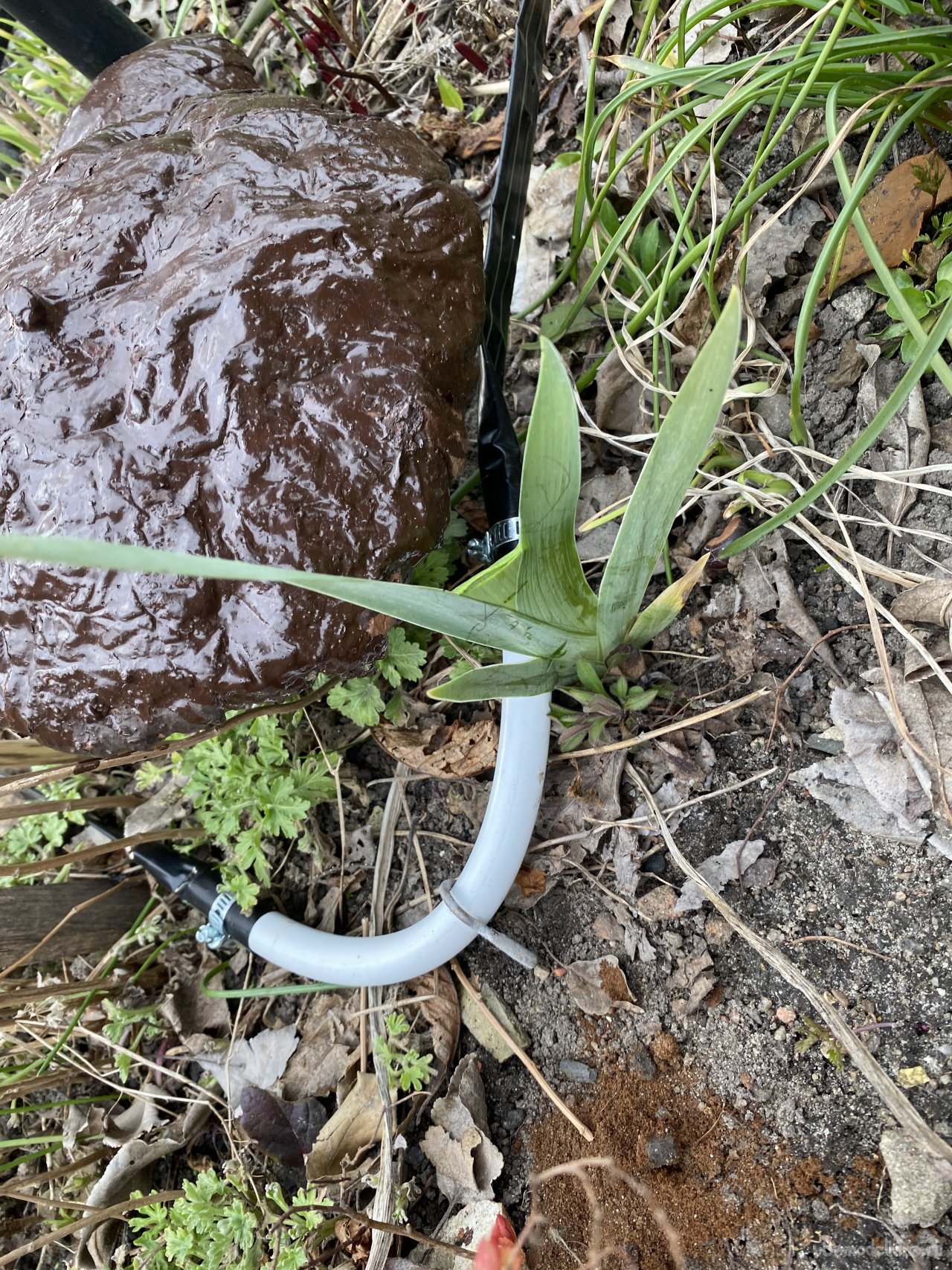

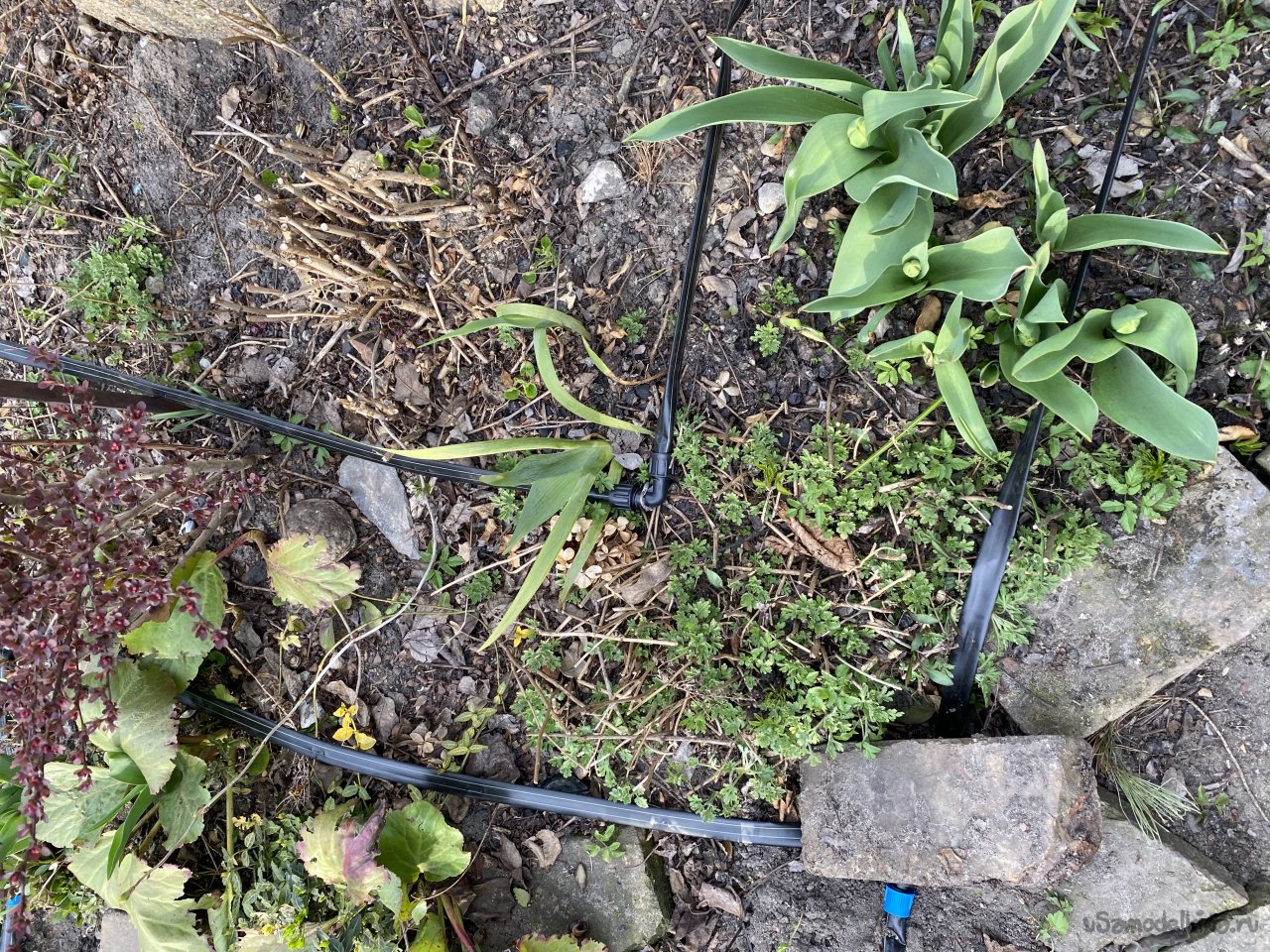

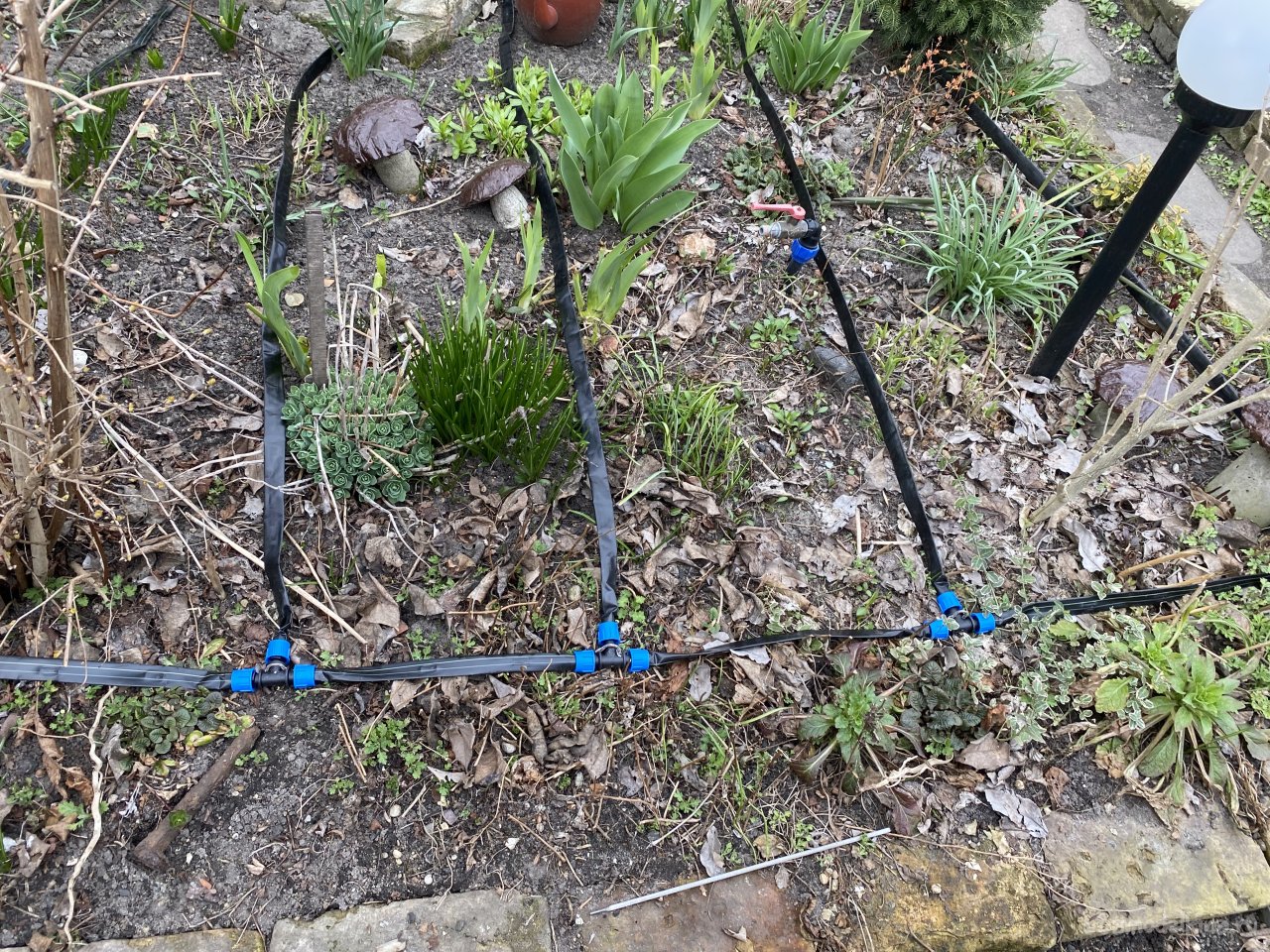

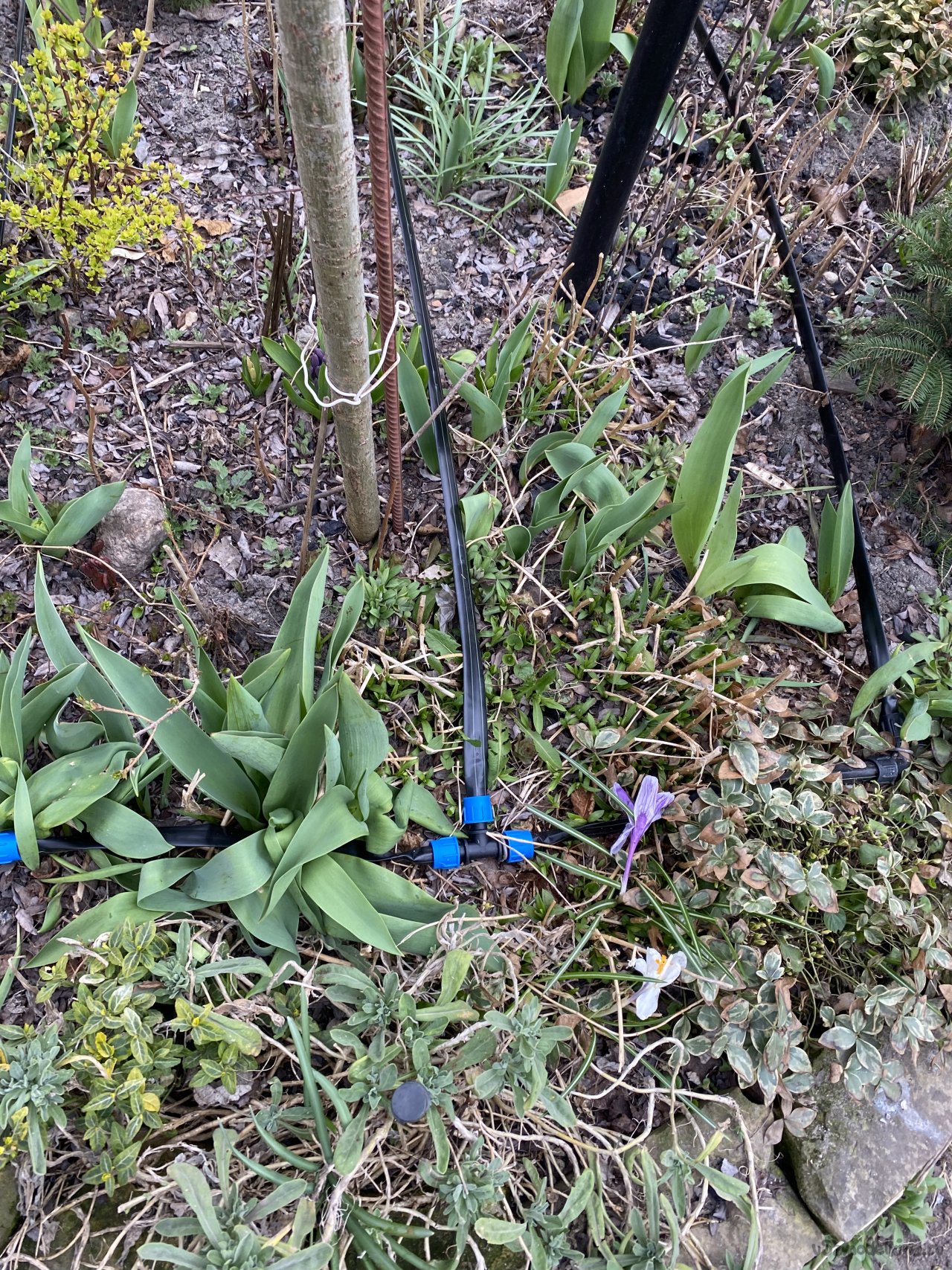

Всего ушло три катушки по 50 м. Там, где лента поворачивала под прямым углом, использовал покупные фитинги (тройники и углы), а вот, там, где, из за сложной конфигурации клумб, угол не равнялся 90 градусам, пришлось использовать обрезки металлопластовой трубы и хомуты:

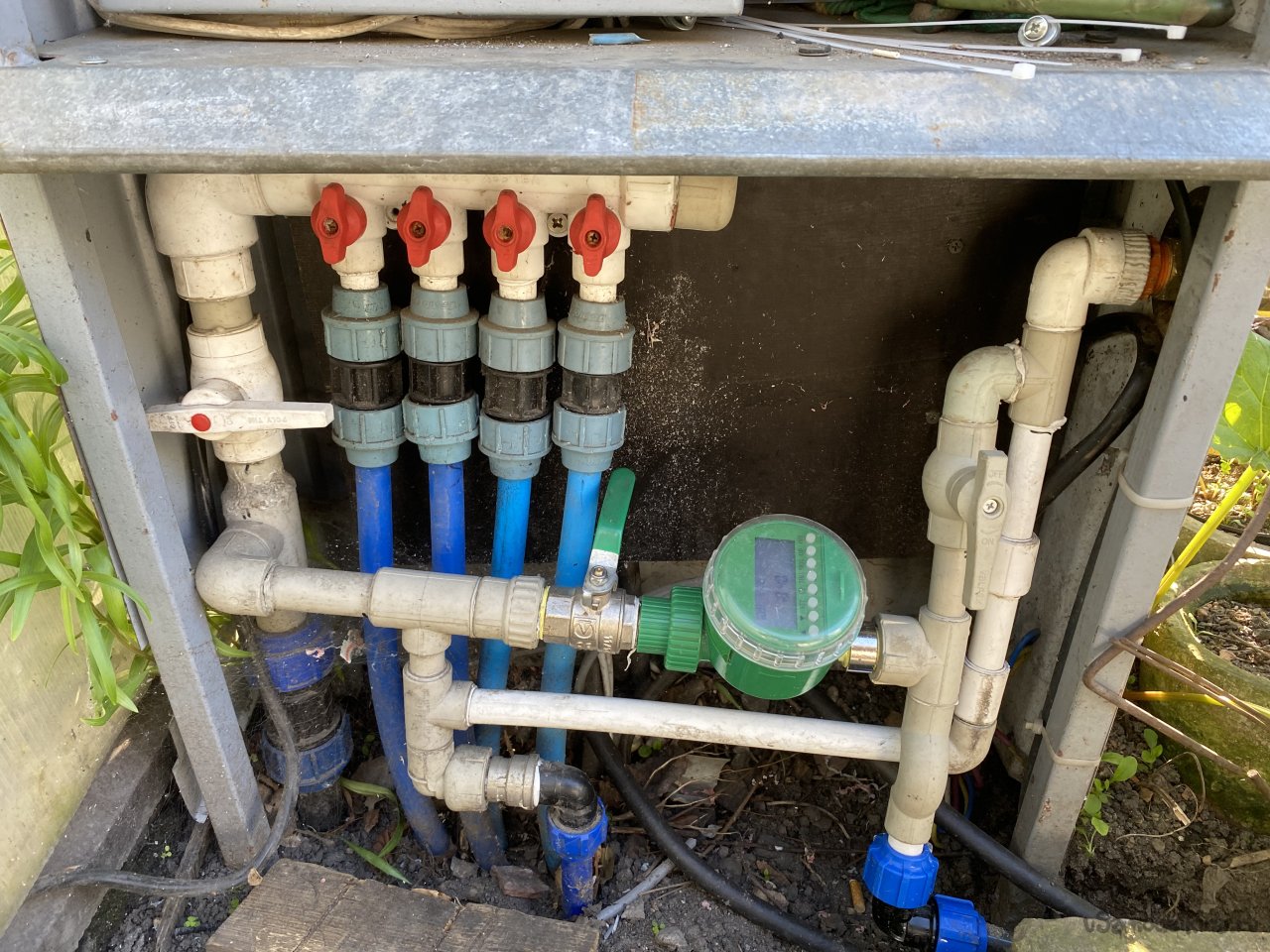

Сам водоразборный узел тоже переделал. Теперь он выглядит вот так:
На клумбы уходит одна труба (справа вниз и через угол, вправо) Запитать её можно либо в ручном режиме (именно он сейчас на фото), либо закрыв справа полипропиленовый кран, и открыв металлический с зелёным рычагом - тогда поливом будет управлять таймер.
Таймер пришлось купить новый. Так как, продувая на зиму систему от воды, я забыл его снять. А, так как он был заперт на момент продувки, то в нём осталась вода. Что привело к его порче в морозы.

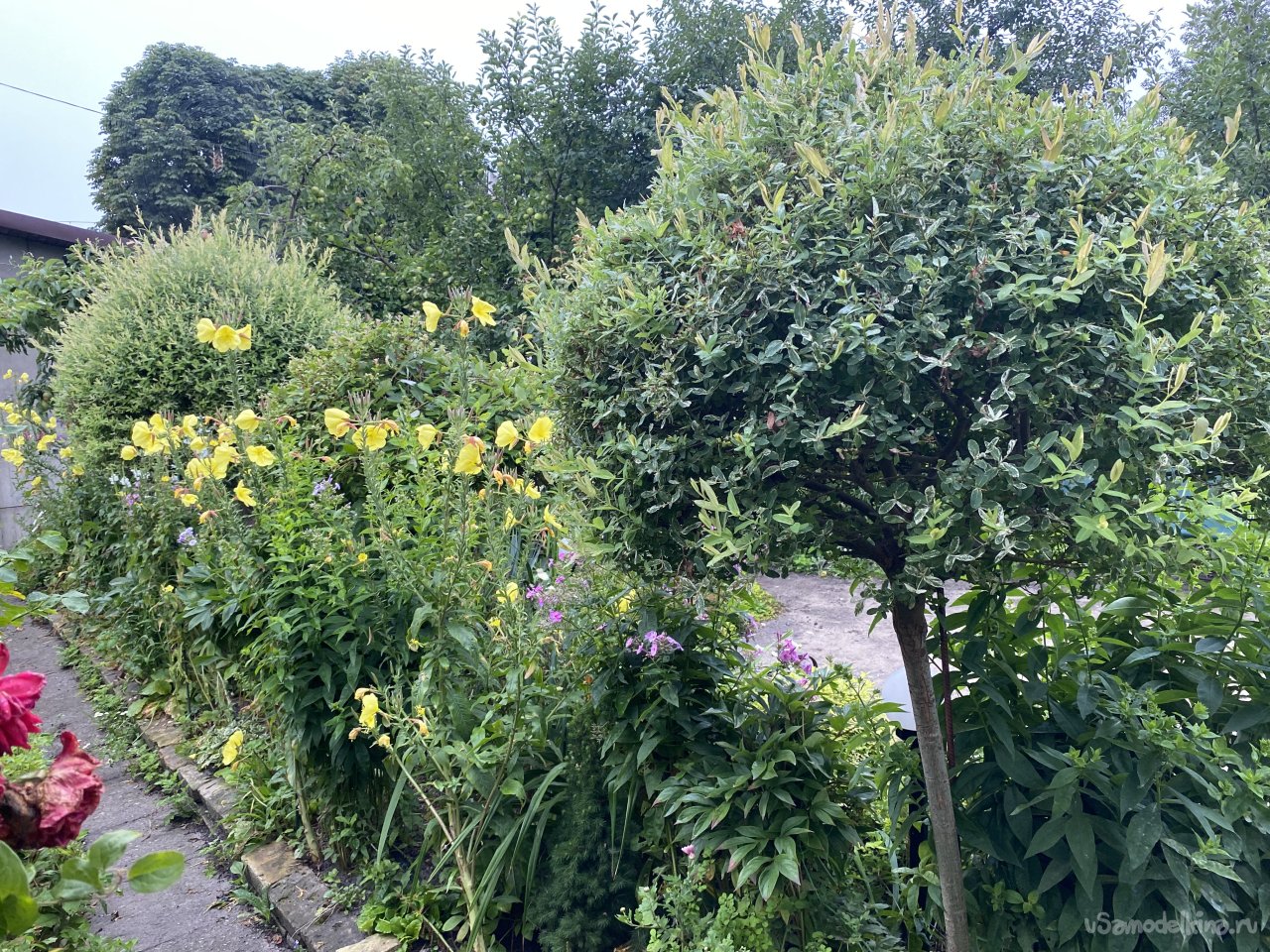

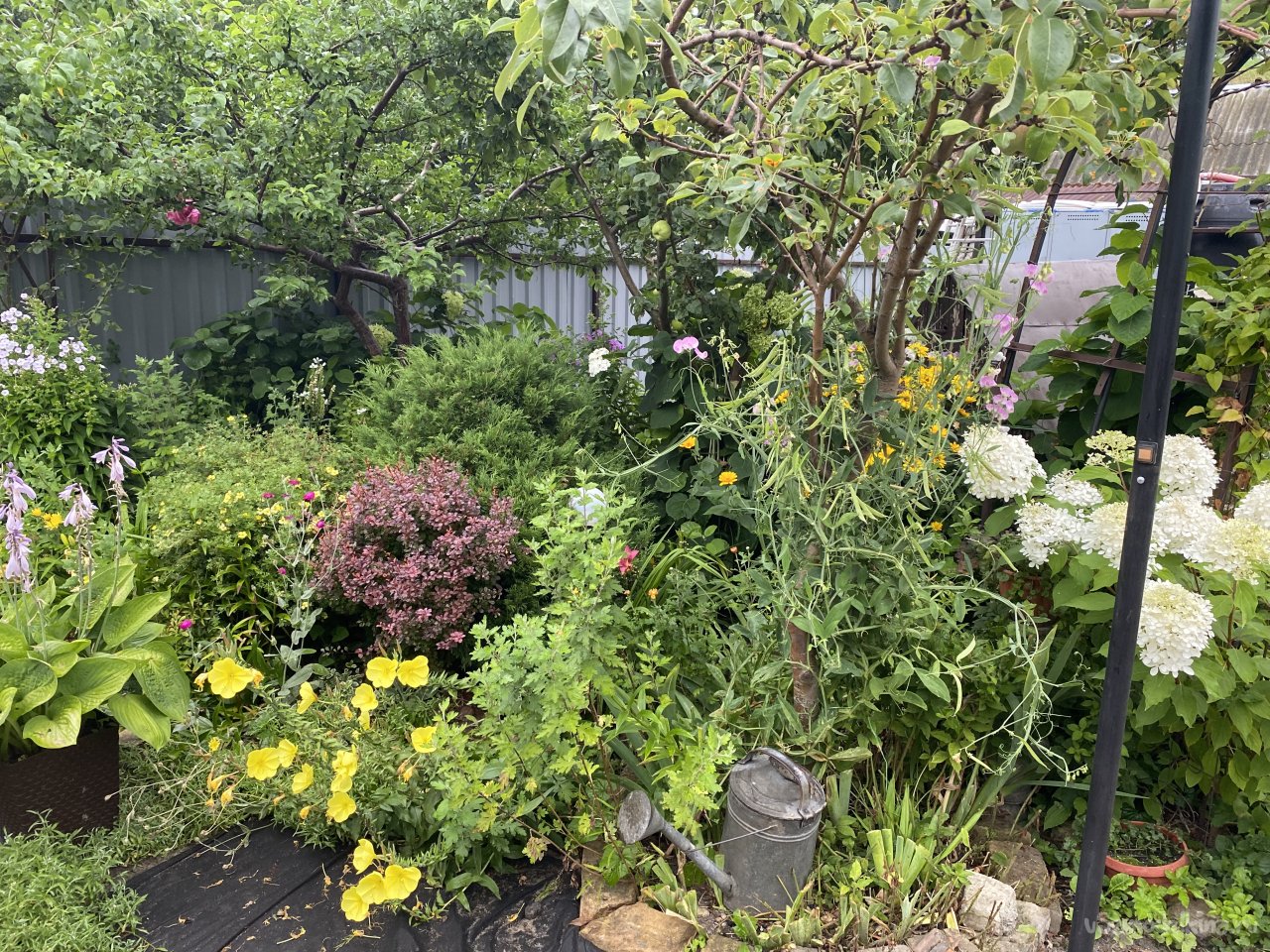

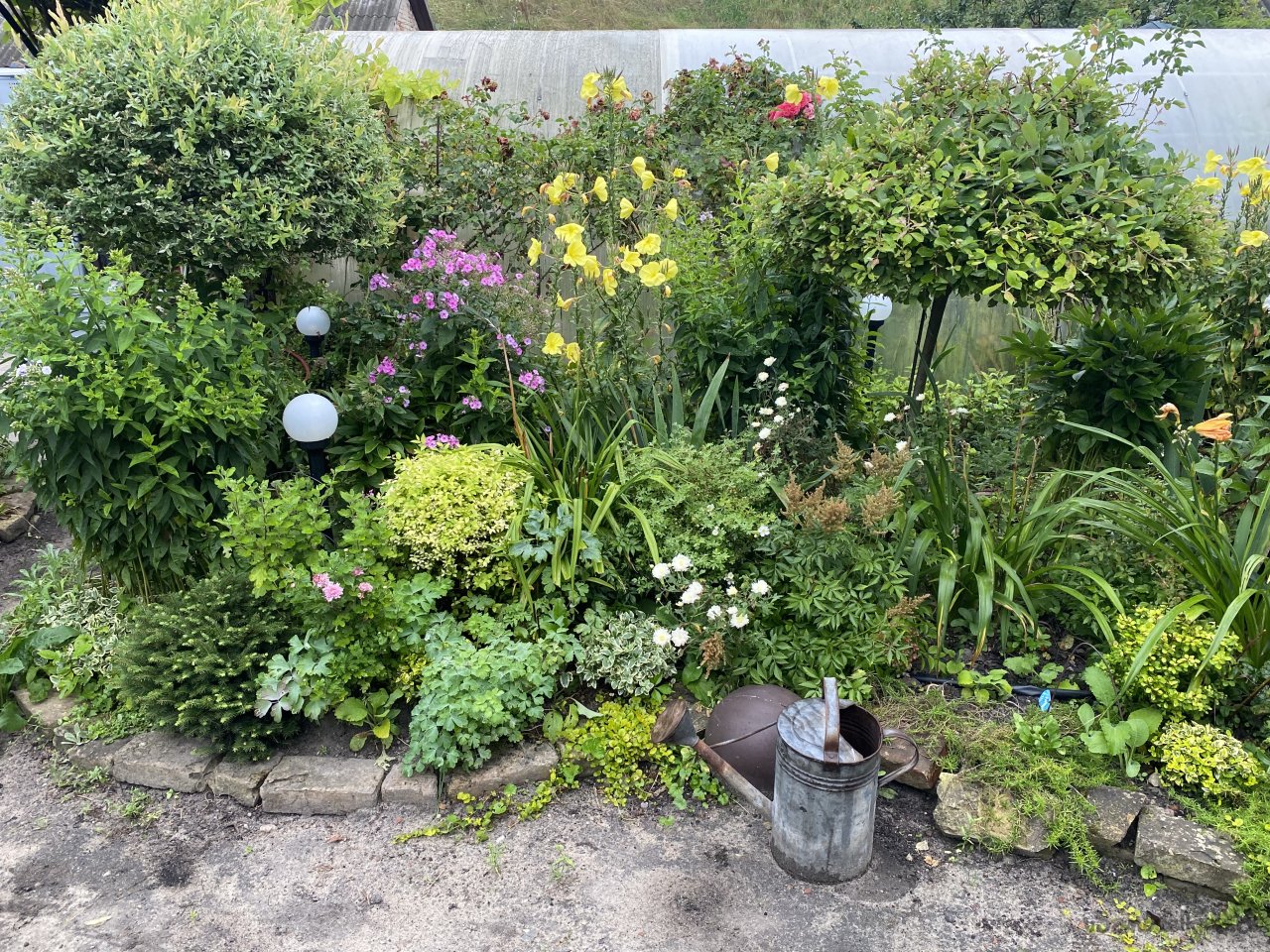

Вот уже осень. Уже задождило, и я отключил систему. Всё лето она исправно исполняла свои обязанности. Методом проб выяснил, что, если таймер включает полив в полночь, а отключает в пять утра, то мы имеем хорошенько пропитанные влагой клумбы, как после сильного дождя. А лето было жарким довольно, так что получился у нас "режим "тропики" - жара и вдоволь влаги.)))). Супруга говорит, что ещё никогда так не "буяли" цветы, как с этим поливом.
И ещё в этом году на груше и яблоне, которые были ближе к дому, в затишном месте, и на которых цвет не побило заморозком, был прямо таки колоссальный урожай плодов. Пришлось экстренно доделывать ещё десяток подпорок. Потому как каждую ветку подпирать пришлось - на одну грушу 12 подпорок пошло. А что было делать, если ветки "облитые" большущими грушами через каждые пять сантиметров!
Вот думаю, то ли, просто, год урожайный (если бы не тот заморозок). То ли помогло плодоношению то, что деревья тоже каждую ночь как дождём проливались... Посмотрим на следующий год. Но такого урожая на этих деревьев пока ещё ни разу не было.
Так что, работает. Со спокойной совестью описываю.
P.S. Фонтанчики включали всего несколько раз. По вечерам, не так для цветов, как для себя. "Для души", так сказать...
