Все знакомы с садовыми светильниками, которые заряжаются от солнечной батарейки в течение дня, а вечером автоматически включаются. В них установлен специальный сенсор, который высчитывает освещение на улице и как только наступает вечер, он включает светодиод. В этом обзоре предлагаем инструкцию по изготовлению аналогичного сенсора своими руками.

Начнем с видеоролика от автора идеи



Для изготовления сенсора, нам понадобится:
- 2 резистора на 470 Ом;
- 2 резистора на 10 кОм;
- фоторезистор;
- потенциометр на 470 Ом;
- светодиодная лампочка;
- операционный усилитель LM741;
- восьмиконтактная DIP панель;
- монтажная плата.
Делаем сенсор освещенности своими руками

Начать следует с монтажной платы. Вырезаем небольшой кусок шириной 9 точек и длиной 13.
Делаем сенсор освещенности своими руками
Делаем сенсор освещенности своими руками

Далее берем резисторы на 470 Ом. Вставляем их на самую верхнюю полосу на деление 2 и 5.
Делаем сенсор освещенности своими руками
Делаем сенсор освещенности своими руками

Загибаем их друг к другу так, чтобы между ними осталось одно деление.
Делаем сенсор освещенности своими руками

Теперь берем потенциометр и вставляем двумя контактами вплотную к резисторам, установленным ранее. Паяем контакты.
Делаем сенсор освещенности своими руками

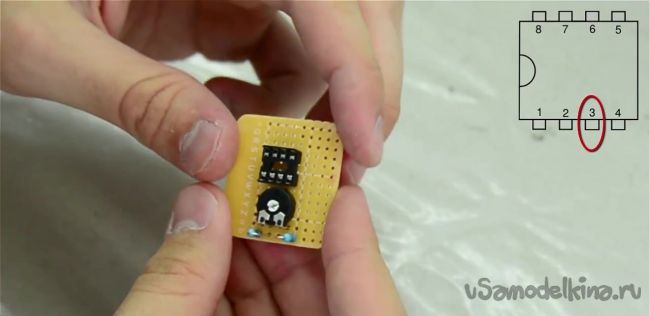

Далее берем DIP панель. На свободный контакт потенциометра подключаем третий пин панели.
Делаем сенсор освещенности своими руками

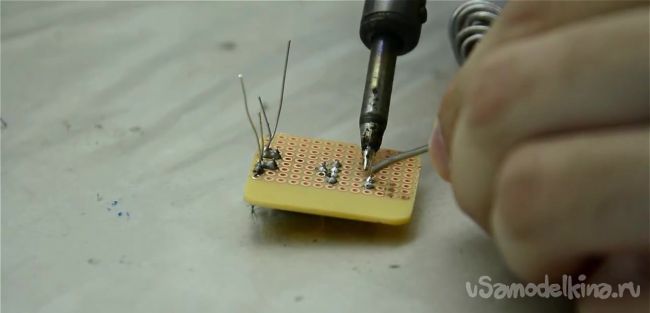

Паяем панель на плату.
Делаем сенсор освещенности своими руками

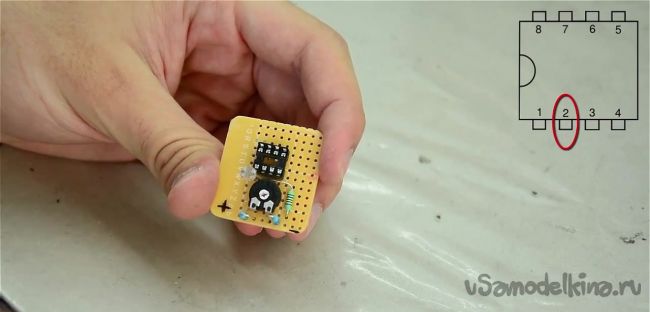

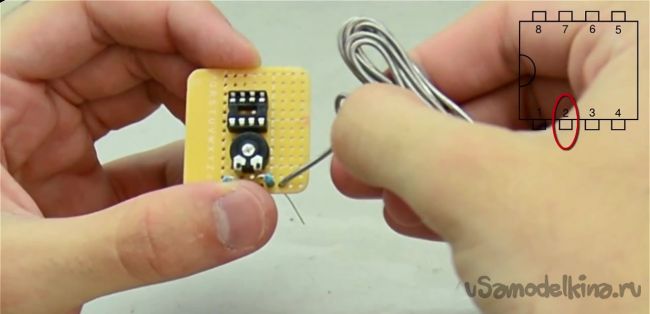

Далее берем резистор на 10 кОм и фоторезистор. Резистор нужно подключить на пин номер 2 и к минусу. Держа плату резисторами на 470 Ом вниз, минус будет располагаться в правой стороне.
Делаем сенсор освещенности своими руками

На тот же пин номер 2 подключаем фоторезистор, который на этот раз должен также пойти к плюсу.
Делаем сенсор освещенности своими руками

Теперь четвертый пин подключаем на минус. А седьмой, или второй сверху на плюс.
Делаем сенсор освещенности своими руками

В конце остается подключить к плате то, что будет включаться. В нашем случае это светодиодная лампочка, которую нужно подключить на шестой пин.

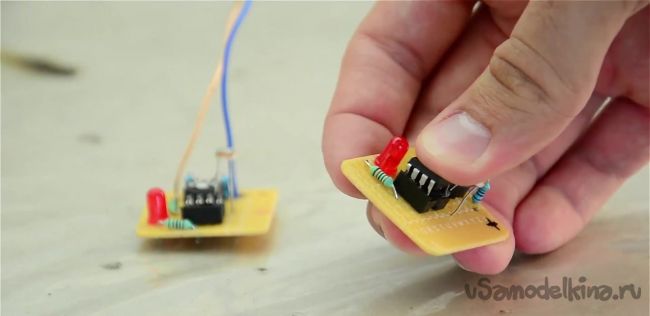

Когда сборка закончена, можно вставить LM741, на котором, кстати, есть обозначающая точка, которой нужно вставить в сторону плюса.

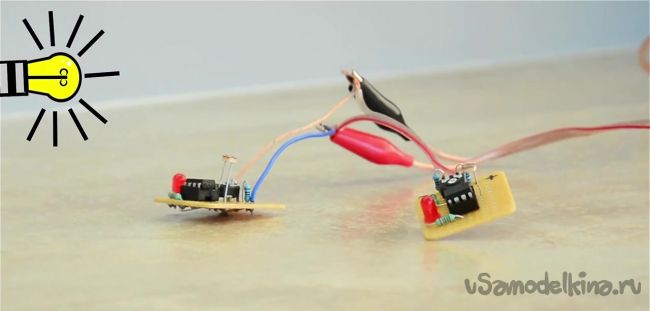

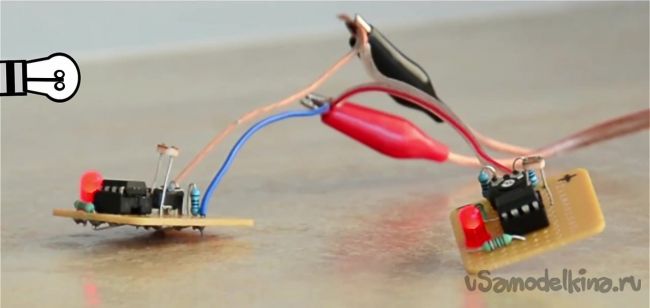

Наш сенсор готов. Фоторезистор измеряет освещаемость. Как только оно падает ниже определенного уровня, загорается светодиодная лампочка. Уровень освещения можно регулировать при помощи потенциометра. Если же нужно включать что-то помощнее, то вместо светодиода можно поставить какой-нибудь транзистор.
Делаем сенсор освещенности своими руками
Делаем сенсор освещенности своими руками

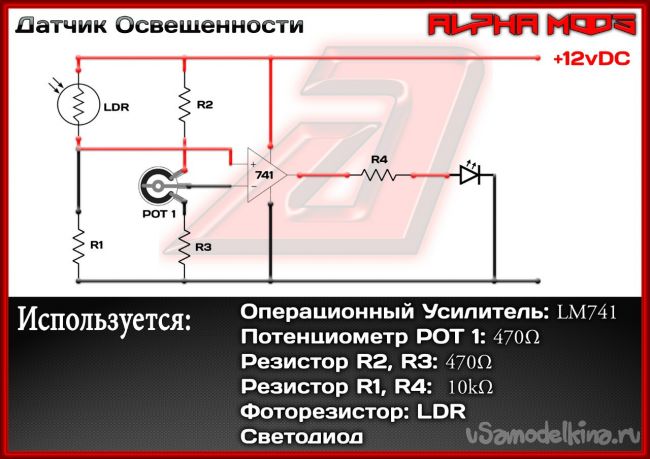

В конце представляем схему сборки от автора идеи.
