    Блок питания на LM317



    Блок питания – необходимая вещь в арсенале любого радиолюбителя. И я предлагаю собрать очень простую, но в то же время стабильную схему такого устройства. Схема не трудная, а набор деталей для сборки – минимален. А теперь от слов к делу.

    Для сборки нужны следующие комплектующие:

    НО! Эти все детали представлены точно по схеме, и выбор комплектующих зависит от характеристики трансформатора, и прочих условий. Ниже представлены компоненты согласно схеме, но их мы будем сами подбирать!

    Трансформатор (12-25 В.)
    Диодный мост на 2-6 А.
    C1 1000 мкФ 50 В.
    C2 100 мкФ 50 В.
    R1 (номинал подбирается в зависимости от от трансформатора, он служит для запитки светодиода)
    R2 200 Ом
    R3 (переменный резистор, подбирается тоже, его номинал зависит от R1, но об этом позже)
    Микросхема LM317T
    А также инструменты, которые понадобятся в ходе работы.




    Сразу привожу схему:



    Микросхема LM317 является регулятором напряжения. Именно на ней я и буду собирать данное устройство.
    И так, приступаем к сборке.

    Шаг 1. Для начала нужно определить сопротивление резисторов R1 и R3. Дело в том, какой трансформатор вы выберете. То есть, нужно подобрать правильные номиналы, и в этом нам поможет специальный онлайн-калькулятор. Его можно найти вот по этой ссылке: Калькулятор онлайн
    Я надеюсь, вы разберетесь. Я рассчитывал резистор R2, взяв R1=180 Ом, а выходное напряжение 30 В. Итого получилось 4140 Ом. То есть мне нужен резистор на 5 кОм.

    Шаг 2. С резисторами разобрались, теперь дело за печатной платой. Её я делал в программе Sprint Layout, скачать можно тут: скачать плату



    Шаг 3. Сначала поясню, что куда впаивать. К контактам 1 и 2 – светодиод. 1 – это катод, 2 – анод. А резистор для него (R1) считаем тут: рассчитать резистор
    К контактам 3, 4, 5 – переменный резистор. А 6 и 7 не пригодились. Это было задумано для подключения вольтметра. Если вам это не нужно, то просто отредактируйте скачанную плату. Ну а если понадобится, то установите перемычку между 8 и 9 контактами. Плату я делал на гетинаксе, методом ЛУТ, травил в перекисе водорода (100 мл перекиси + 30 г. Лимонной кислоты + чайная ложка соли).
    Теперь о трансформаторе. Я взял силовой трансформатор ТС-150-1. Он обеспечивает напряжение в 25 вольт.



    Шаг 4. Теперь нужно определиться с корпусом. Недолго думая, мой выбор пал на корпус от старого компьютерного блока питания. Кстати, в этом корпусе раньше был мой старый бп.



    В переднюю панель я взял от бесперебойника, которая очень хорошо подошла по размерам.

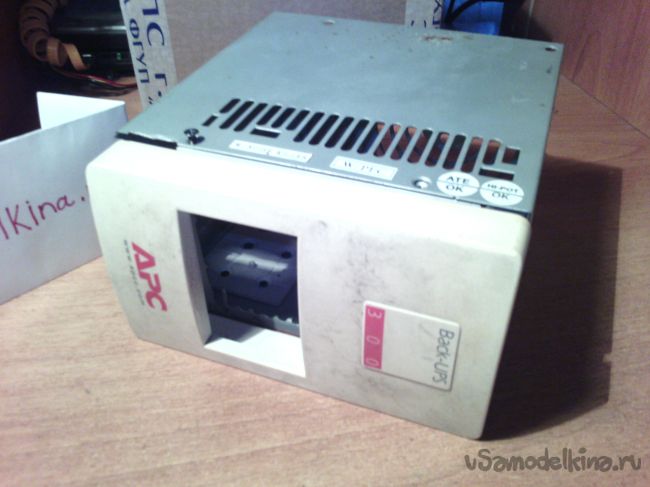

    Вот так примерно она будет установлена:



    Далее нужно выломать переднюю часть корпуса, для закрепления панели. После чего обработать острые края напильником.

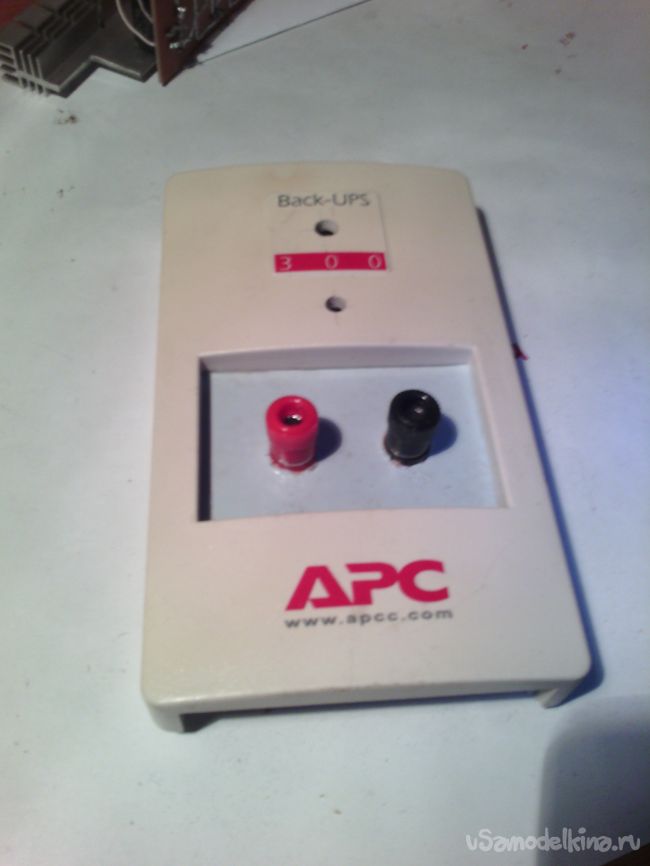

    Чтобы закрыть дыру в центре, я вклеил небольшой кусок ДВП, и просверлил все нужные отверстия. Ну и установил разъемы Banana.





    Кнопка включения питания осталась сзади. Её на фото пока нет. Трансформатор я закрепил его «родными» гайками к задней решетки вентилятора. Он точно подошел по размерам.



    А на место где будет плата, тоже приклеил кусок ДВП, дабы избежать замыкания.



    Шаг 5. Теперь нужно установить плату и радиатор, припаять все необходимые провода. И не забываем про предохранитель. Его я прикрепил сверху на трансформатор. На фото это всё выглядит, как-то страшно и не красиво, но наделе это совсем не так.



    Шаг 6. Далее устанавливаем переднюю панель. Её я приклеил на термоклей. В просверленные отверстия вставляем светодиод, прикручиваем переменный резистор, разъемы banana я уже установил ранее.

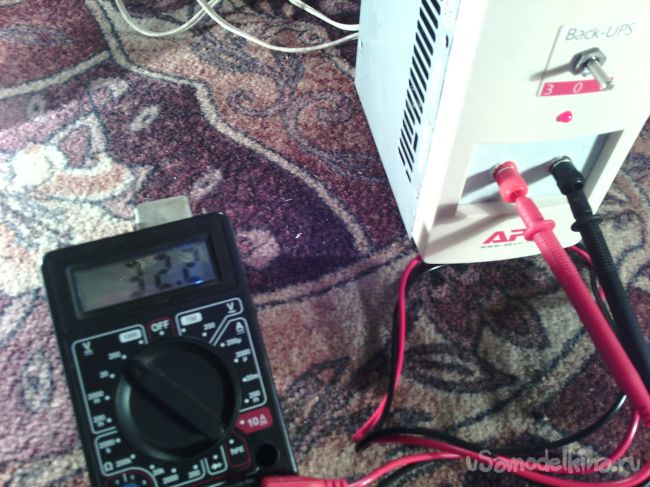

    Остается только закрыть верхнюю крышку. Её я тоже немного приклеил на термоклей к панели. И теперь наш блок питания готов! Остается его только протестировать.



    Этот блок способен выдавать максимальное напряжение в 32 В и силу тока до 2 ампер. Минимальное напряжение - 1,1 В, а максимальное 32 В.





    Спасибо, всем удачи!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: LM317 БП

    Лабораторный блок питания 12 вольт своими руками

    Переделка аккумуляторного шуруповерта в сетевой

    7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.1 из 10 (голосов: 7 / История оценок)

    Добавить комментарий

    9 комментариев
    Гость Александр
    LM317, мах ток 1,5 ампера, но при наличии радиатора не менее 100см.кв.
    ino53
    Цитата: Mangust
    ... почему на схема 2 резистора, а в описании 3 ?

    Описка, их 2.
    Mangust
    Здравствуйте.Скажите пожалуйста, почему на схема 2 резистора, а в описании 3 ?
    Гость 123
    ссылка на плату не рабочая
    John Enclave
    Чтобы получить более большой ток нужно сделать параллельное соединение нескольких LM317, и добавить уравнивающие резисторы (иначе будут по разному греться).
    Иван_Похмельев
    А ещё обязательно нужен предохранитель по первичке.
    Pronin
    Заявлены запредельные значения для LM317T
    Ни в реале (ни по Даташиту) он такое, конечно, не выдаст.
    Реально ток <=1,5A, реально Uin - Uout= 15в
    Это простой последовательный стабилизатор. И если вы его запитываете от 32в, то, предположим, на выходе 5в (2А) вы не получите. Т.к. LM317 придется тупо "гасить" 27в на себе. И при токе 2А это будет ~54W ! Эта LM317 расчитана на 10W при правильном теплоотводе(радиаторе)
    Иван_Похмельев
    Радиатор установлен неудачно: под трансом и рёбра - горизонтально.
    beoro
    Емкость входного конденсатора маловата, нужно рассчитывать по току 1000 мА/2000 мкф
