Самостоятельная установка и настройка спутниковой тарелки

Самостоятельная установка и настройка спутниковой тарелки

В любом, хоть в большом, хоть небольшом коллективе, в студенческой группе, в школьном классе, одним словом, везде, где живут или работают люди, кроме имён и фамилий они почему – то присваивают друг другу прозвища. То ли от того, что так короче, или так веселее, не знаю. В нашем селе у многих тоже такие прозвища есть.

Про чужие прозвища я тут писать не буду, а за себя скажу – здесь за глаза меня зовут ТЕЛЕСПУТНИК. Это потому, что я занимаюсь ремонтом телевизоров и прочей бытовой техники, а так же очень часто устанавливаю и настраиваю спутниковые антенны.

Вот о том, как с минимальными затратами быстро и правильно настроить любую спутниковую антенну, я Вам и расскажу на примере спутника Триколор.

Сначала немного экономики.
При покупке комплекта спутникового оборудования продавец обязательно предложит Вам услуги специалистов (обычно своих друзей) по его установке, ведь подавляющее большинство покупателей не умеют устанавливать спутниковые тарелки.

При стоимости комплектов оборудования, к примеру, 9..10 тыс. руб (Триколор) , или 5…8 тыс. руб. ( Телекарта), стоимость услуг по установке в наших краях колеблется от 1,5 тыс. руб до 2, 5 тыс.руб., в зависимости от сложности монтажных работ. Не 15 копеек, однако.

А для того, чтобы поставить антенну в сельской местности, придётся ещё оплатить проезд мастера туда и обратно, из расчёта примерно 7…8 руб. за километр, ведь он поедет к Вам не на автобусе, а со своим инструментом и с приборами на своей машине. И тогда стоимость установки спутниковой антенны значительно возрастает.

Вот поэтому ко мне и обращаются, ведь я это делаю дешевле, и за дорогу денег не беру…

Для самостоятельной установки спутниковой антенны понадобится следующее.

1. Комплект спутникового оборудования (тарелка, ресивер, конвертер, антенный провод)
2. Прибор для настройки антенн Sat Finder (любой марки и модели)
3. Переходники , F-разьёмы в количестве 2 шт.
4. Три анкерных самозажимных болта М6 Х 120..150 мм, если стены дома каменные
5. Три больших болта - самореза по дереву М6 Х 150…200 мм, если стены деревянные
6. Перфоратор, если стены каменные
7. Ключи гаечные или разводные, на 10, 13, 14, 17 (в зависимости от болтов)
8. Компас.
9. Кусок антенного провода 1,5..2 метра
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки

А сейчас, как полагается, немного теории. Для того, чтобы понимать, что надо делать и зачем.

Спутников на небе (вернее, в космосе) много. Висят они там неподвижно, на геостационарной орбите, вращаясь вместе с землёй, на расстоянии примерно 36 000 км, и естественно, не видны. Каждый спутник находится в своей, отведённой только ему точке пространства. Местоположение каждого спутника точно известно, оно неизменно, и очень точно поддерживается. Для того, чтобы понять, как расположены и где находятся спутники, представьте себе …радугу. Вот примерно такой же дугой располагаются и спутники над горизонтом, от его левого края до правого. В зависимости от того, в каком месте нашей большой страны Вы проживаете, Вы сможете «увидеть» своими антеннами чуть больше или чуть меньше различных спутников.
Самостоятельная установка и настройка спутниковой тарелки

У каждого спутника есть свое название, как бы имя. Вот к примеру, спутник Триколор, на который мы будем настраивать нашу антенну, раньше назывался Evtelsat W4 36Е, теперь он зовётся Экспресс АМУ-1 - 36Е. А Триколор – это лишь торговое название организации, передающей сигнал через этот спутник. У Телекарты (Континент ТВ), например, другой спутник, Intelsat15 85E.

Кроме того, в названии спутника обычно присутствует и цифра, например, 36Е, 85Е, 90Е, 5W, 9W, которая указывает долготу, над которой он висит, то есть примерное направление на этот спутник на горизонте.

Но в нашем случае для определения направления на спутник будут использоваться солнце и компас.

Прежде всего, перед установкой антенны надо определиться, с какой стороны дома её надо ставить. Для местности, в которой живу я, (Башкортостан, 56 градусов восточной долготы) и спутника «Триколор» это будет южная сторона, примерно то место, с которого хорошо видно солнце с 12 до 14 часов дня. Никаких помех в виде деревьев, крыш, и высоковольтных линий электропередач между Вами и солнцем (спутником) быть не должно. Высота установки антенны на стене не имеет никакого значения, крепите её там, где Вам удобнее будет её настраивать, только чтобы антенна не мешала проезду или проходу. У меня, например, одна из антенн стоит прямо на земле, на железной подставке. На крышу ставить антенну не советую, замучаетесь потом лазить, если что-то с ней случится. Естественно, под край крыши крепить тарелку тоже не следует, чтобы дождь, снег и лёд впоследствии не попадали на антенну. Следует предусмотреть возможность поворота антенны при настройке влево и вправо как можно шире.
Вот к примеру, как это выглядит.
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки

Теперь о тарелке. На самом деле, она не совсем тарелка, скорее это её часть, немного сжатая с боков и вытянутая. Такая тарелка имеет яйцеобразную форму и называется офсетной, работает она как кривое зеркало, не только собирая, но и ОТРАЖАЯ радиоволны со спутника на приемный конвертер.

Поэтому процедура настройки положения тарелки примерно похожа на то, как если бы Вы пришли в тир и стали целиться в мишень, стоя спиной к ней, через зеркало.
Самостоятельная установка и настройка спутниковой тарелки

До того, как собственно тарелка, с приемным конвертером будет прикреплена к стене дома, нужно точнее определиться с направлением на спутник. Пока это будет примерно, по компасу. Ещё раз повторюсь, для моей местности это будет азимут 204 градуса. Напомню, если кто не помнит: чтобы взять азимут, надо установить компас таким образом, чтобы его стрелка указывала на север, и под ней была нулевая отметка его шкалы. Не двигая компас, найдите на шкале 204 градуса и заметьте это направление на местности. Пусть это будет направление на какое – то дерево, строение, кустик, камень, или что там у Вас есть.
Самостоятельная установка и настройка спутниковой тарелки
Самостоятельная установка и настройка спутниковой тарелки

Высокая точность тут не требуется, все примерно. После этого встаньте у места будущей установки антенны и посмотрите внимательно в этом направлении на небо, под углом к горизонту примерно 20...25 градусов. Спутник Триколора находится где – то там. Никаких препятствий в этом направлении в виде крыш, деревьев, веток, столбов, линий электропередач быть не должно. Вот где – то здесь и крепите Вашу тарелку.

Если стена дома деревянная, то к процессу крепления тарелки следует отнестись с особой тщательностью, следя за тем, чтобы саморезы попали в несущую конструкцию дома, в брус, в бревно или в перегородку. Если Вы прикрутите тарелку просто на доски или на обрешётку, то при перепаде влажности (лето – осень - зима - весна) дерево немного разбухнет или немного сожмётся, тарелка сдвинется, сигнал пропадёт. В моей практике такое случалось многократно.

Точность установки спутниковой тарелки очень сильно влияет на качество приема, допустимая вибрация или погрешность здесь - не более 3 (трёх!) миллиметров.

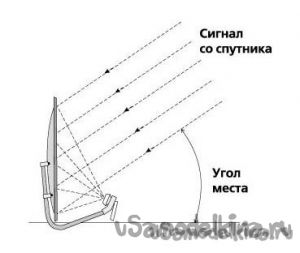

После того, как тарелка закреплена, выставьте сначала положение зеркала строго вертикально, по уровню или отвесу, а потом немного завалите его назад на 1,5..2 сантиметра. Болты на креплении тарелки сильно не затягивайте.

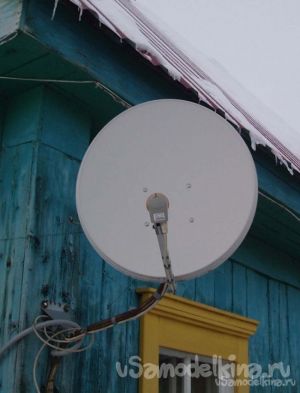

Вот на этом фото хорошо видно, насколько надо отклонить тарелку.
Самостоятельная установка и настройка спутниковой тарелки

Подключите ресивер к телевизору, как указано в его инструкции. Включите его. Ресивер перейдет в режим поиска каналов. Ничего не нажимайте, оставьте его в таком состоянии, как есть. Подсоедините к ресиверу антенный провод от тарелки. Затем на улице, провод, идущий от ресивера при помощи F- разъемов подключите к прибору Sat Finder, другой провод, заранее приготовленный, короткий, подключите к конвертеру на тарелке. Примерный вид разделки провода на рисунке.
Самостоятельная установка и настройка спутниковой тарелки

Если в проводке нет обрывов и замыканий, то в нем загорится подсветка шкалы. Это значит, что питание на тарелку поступает. Вращая регулятор чувствительности, прибора добейтесь, чтобы прибор начал немного потрескивать от помех (но не пищать).
Самостоятельная установка и настройка спутниковой тарелки

Немного о приборе Sat Finder.
Не сочтите за рекламу. Зовут его SF-9501, продаётся практически во всех электронных магазинах, или в крайнем случае, на Алибаба.ком. Незаменимая вещь при настройке любой спутниковой антенны. При относительно небольшой стоимости (400…600 руб) экономит огромное количество времени и нервов.
Самостоятельная установка и настройка спутниковой тарелки

Принцип работы этого прибора основан на измерении силы сигнала на выходе конвертера и его звуковой и стрелочной индикации.
Бывают различных моделей и модификаций, с дисплеями, программируемые, и т.п., но в нашем случае самой простой модели будет более чем достаточно.

Теперь, когда все соединения проверены и в приборе слышно как потрескивают помехи, начинайте медленно, очень медленно двигать тарелку по горизонтали влево, а затем вправо. По мере движения тарелки Вы услышите несколько разных сигналов с различных спутников (их там много). Ваша задача – выбрать самый сильный из них и оставить тарелку в этом положении.
Самостоятельная установка и настройка спутниковой тарелки

Затем уменьшите регулятором чувствительность (громкость пищалки) прибора Sat Finder и подберите более точно положение тарелки в горизонтальной плоскости.
Самостоятельная установка и настройка спутниковой тарелки

Если сигналы слабые или совсем не слышны, немного завалите тарелку назад (на 1 см) и снова повторите поиск сигнала в горизонтальной плоскости. Таким образом, проводя поиск по горизонтали, и с каждым проходом немного поднимая тарелку над горизонтом, Вы найдете спутник с самым сильным сигналом. После того, как такой сигнал найден, попробуйте немного (на сантиметр, не более) подвигать тарелку вверх или вниз, добиваясь максимальной силы сигнала. Если необходимо, уменьшайте чувствительность прибора для более точной настройки.
Самостоятельная установка и настройка спутниковой тарелки

Проверьте примерное направление тарелки на спутник, оно не должно отличаться от ранее найденного компасом более чем на 5…8 градусов в ту или другую сторону.

Вернитесь к телевизору. Согласно инструкции к ресиверу, проведите первоначальный поиск каналов. Оператор – Триколор, регион – Челябинск или Урал. Если тарелка настроена правильно – то Вы увидите список из множества каналов. Проверьте, есть ли среди них Триколор - Инфо и каналы Триколор - Промо, ТВ-ТВ, ТВ2-ТВ. Эти каналы должны работать даже без активации карточки доступа.

После того, как все каналы найдены, возвращайтесь к тарелке и аккуратно, чтобы не сбить настройку, зафиксируйте ключами все крепления тарелки и все болты с гайками, контролируя силу сигнала по прибору.

После фиксации антенны и проверки изображения на телевизоре, отключите прибор, и подсоедините провод от ресивера к конвертеру на тарелке. На этом настройка закончена. Со спутника Триколор Вам будут доступны для просмотра около десяти бесплатных каналов и около 300 платных. Теперь следует зарегистрировать свое оборудование у оператора, позвонив на специальный номер, указанный в инструкции к ресиверу. После регистрации оборудования все каналы, найденные при настройке, станут доступны к просмотру.

Думаю, что просмотр будет намного приятнее, если учесть что весь бюджет нашего предприятия (с гвоздями и изолентой) на уровне 700…800 рублей.

Как показала практика, приборчик Sat Finder ещё не раз Вам пригодится. То ли ветер сильный, то ли снег со льдом, то ли перестройка в доме какая-то, всегда можно пойти и настроить сдвинутую антенну, как у себя, так и у соседа.

Да, на всякий случай приведу параметры для спутника Intelsat 15 85E, для Телекарты. Азимут 143 градуса, угол места, то есть "заваливания" тарелки -такой же, как и у Триколора. Остальная методика настройки - точно такая же.

Приятного просмотра!
