Ящик для сварочного комплекта из канистры

Ящик для сварочного комплекта из канистры
Здравствуйте, читатели этого сайта. Сегодня я расскажу вам, как я сделал удобный бокс для перевозки сварочного аппарата из пластиковой канистры.

Большую часть времени я живу в городской квартире. В подвале под девятиэтажкой у меня есть мастерская, где я и занимаюсь своим хобби - самоделками. Там я могу делать всё, кроме сварочных работ - во-первых, там в электрощите установлен 10-амперный автомат, который может выбить при залипании электрода (А ключ от щита - у электрика). Во-вторых - пожарная безопасность! И в-третьих (и самое главное) вентиляция там не позволяет заниматься сваркой.

А потому, чтобы выполнить сварочные работы, я еду на дачу, или в частный дом. А так как времени у меня всегда в обрез, то чаще всего, после работы, я заскакиваю в подвал, хватаю всё необходимое, и еду....

Пользуюсь я вот таким сварочным инвертором "Жерард-ММА200".
Ящик для сварочного комплекта из канистры

Он уже много лет служит мне верой и правдой. Хранился он у меня в своей "родной" коробке. Но беда всех заводских упаковок, как известно, в том, что однажды достав её содержимое, практически невозможно вложить всё обратно! )))). Благо, с аппаратом поставлялся "сувенирный" щиток сварщика! Без него аппарат легко помещался.... Но только он!

И вот, приехал я на дачу. Раскладываю инструмент в предвкушении интересной работы....
......И тут выясняется, что я забыл маску!!!...

Другой раз я взял и маску и сварку.... но забыл электроды...
Следующий раз - взял всё, кроме отрезных кругов... ))))).

Вот такие события зародили во мне мысль сделать некий бокс, куда бы вмещался весь комплект - сварочный аппарат, маска, провода, электроды, струбцины, молоток.... Короче, чтобы схватил один ящик, бросил в машину - и ничего не забыл! )))))

И стал я думать, из чего бы мне такой сделать! Выбор мой пал на вот такую 30-ти литровую канистру, которых у меня достаточно много:
Ящик для сварочного комплекта из канистры

Прикинув, я пришёл к выводу, что такой объём мне как раз и нужен. (Скажу честно, "под нож" пошла не именно эта канистра. Просто ту, которую порезал, забыл сфотографировать.))))

В итоге, у меня получился ящик, который вы можете увидеть в этом видеоролике (он снят "криво, но уж, извините):



А сейчас я расскажу подробно, как я это делал.

Мне понадобилось:
1. Пластиковая канистра 30 л.
2. Вытяжные заклёпки диаметром 4,8 мм разной длины.
3. Петли 2 шт.
4. Защёлки сундучные 2 шт.
5. Полоски жести.
6. Обрезки труб ПВХ.
7. Обрезок линолеума.
6. Шайбы М5 увеличенные.

Итак, начнём...
Сначала я хотел сделать горизонтальную компоновку. Но, подумав, пришёл к выводу, что, во-первых, я значительно потеряю в жёсткости конструкции, во вторых, носить её я всё равно собираюсь за ручку ( т.е., вертикально), а потому,будет лучше, если укладка инструмента будет производиться в том же положении.

Поэтому я взял канистру и отрезал её верхнюю часть:
Ящик для сварочного комплекта из канистры

У меня были вот такие обрезки жести.
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

Это просто полоски с загнутым краем. Остались от чего-то, не помню. При необходимости, можно было их легко нарезать и загнуть.

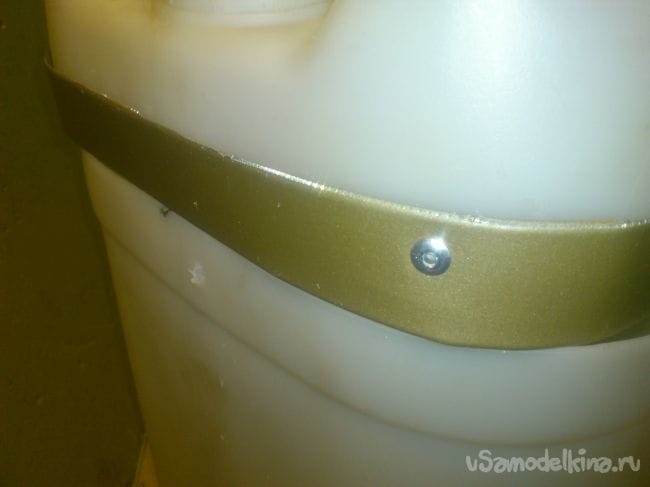

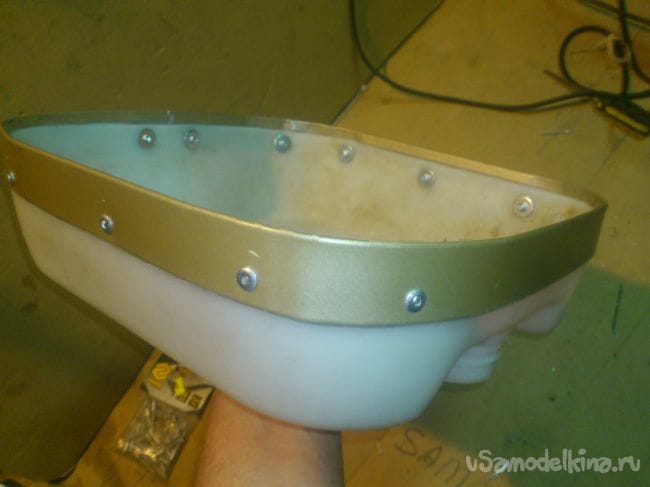

Я взял полоску поуже и обклепал ею край отрезанной верхней части, используя обычный заклёпочник и вытяжные заклёпки. При этом я чуть выдвинул загнутый вдвое край жестянки за срез:
Ящик для сварочного комплекта из канистры

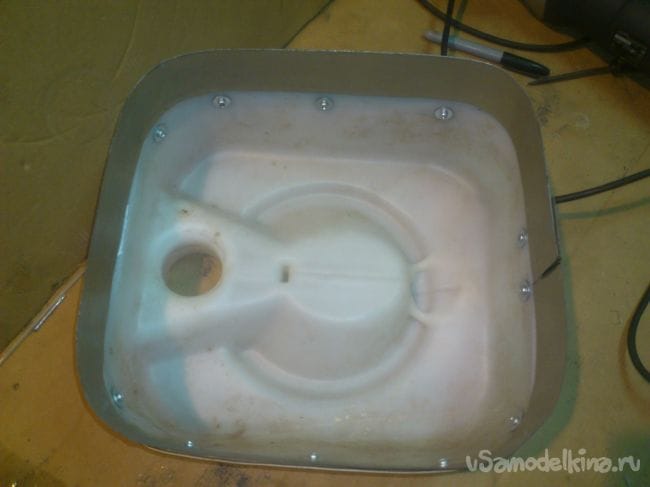

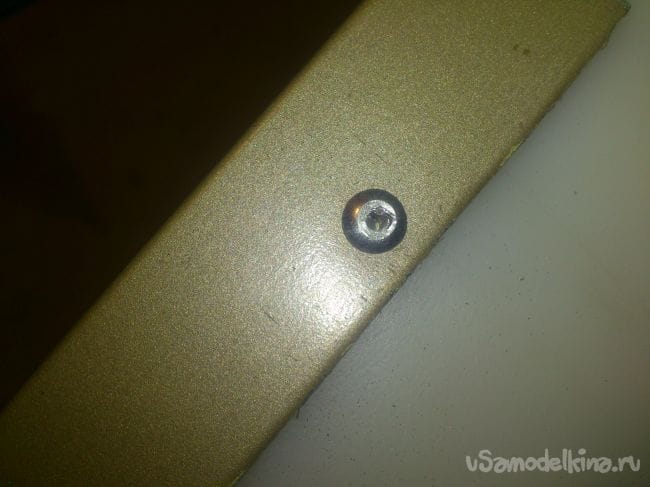

При этом заклёпки я вставлял снаружи, а изнутри, так как там не было металлической поверхности, одевал на них шайбы М5:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

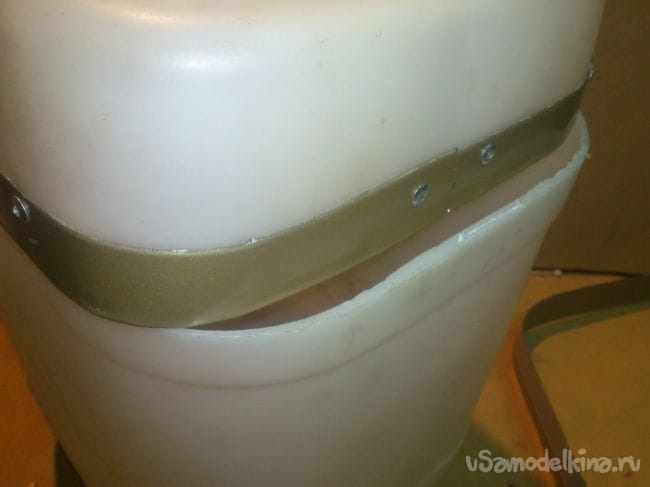

Далее, я хотел поступить так-же с нижней частью канистры, но столкнулся с неожиданной проблемой. Напряжение материала стенок высвободилось при разрезании, и изменило геометрию нижней, менее жёсткой части. И когда я приложил ровно перёд, сзади всё далеко не сошлось:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

Поэтому, я сперва изготовил заготовку "обковки", используя как шаблон, верхнюю крышку, и выгнув по ней нужный периметр нижней части:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

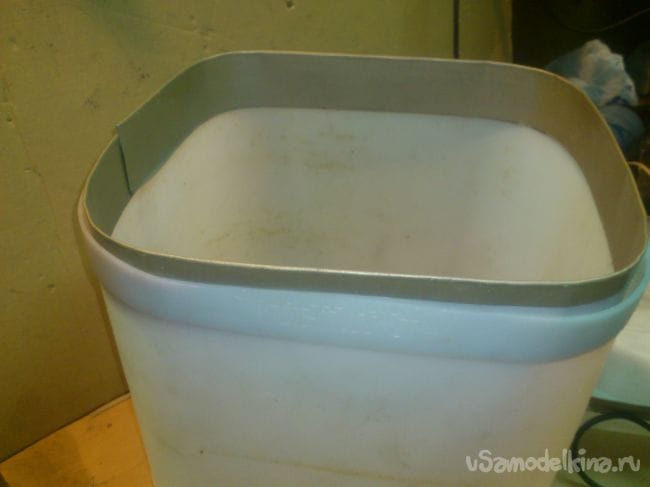

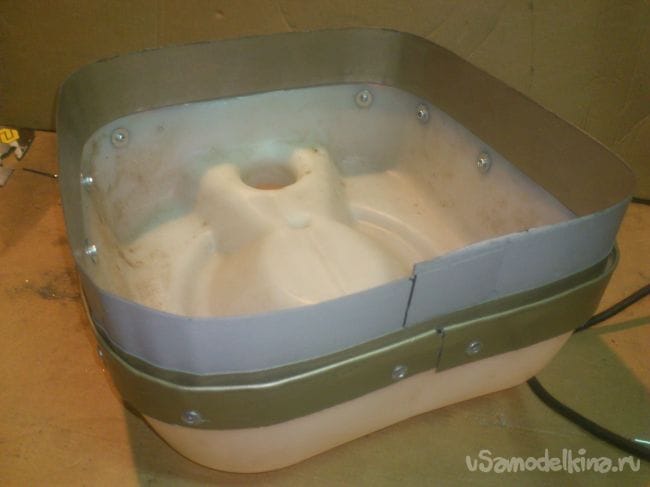

Потом вложил его внутрь, сформировав геометрию периметра:
Ящик для сварочного комплекта из канистры

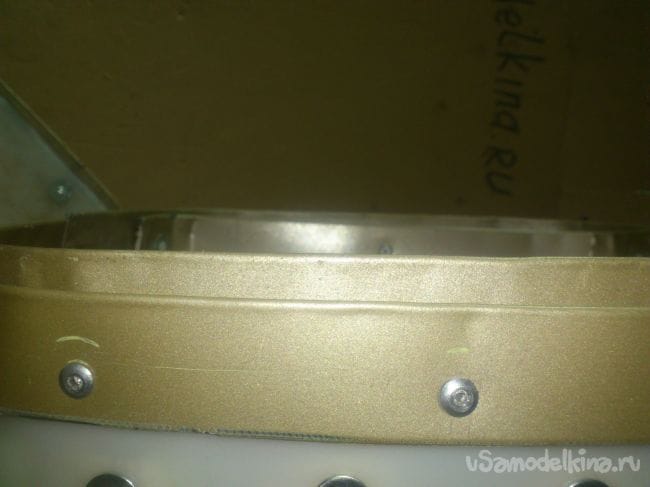

А потом пустил снаружи более узкую полосу (такую, как использовал на крышке) и склепал их между собой заклёпками:
Ящик для сварочного комплекта из канистры

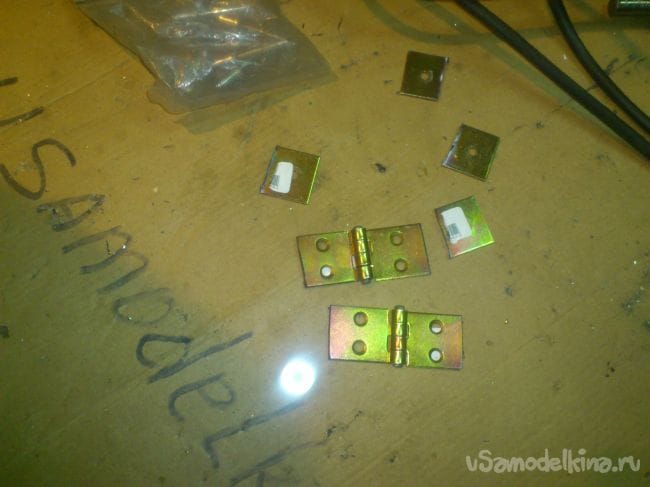

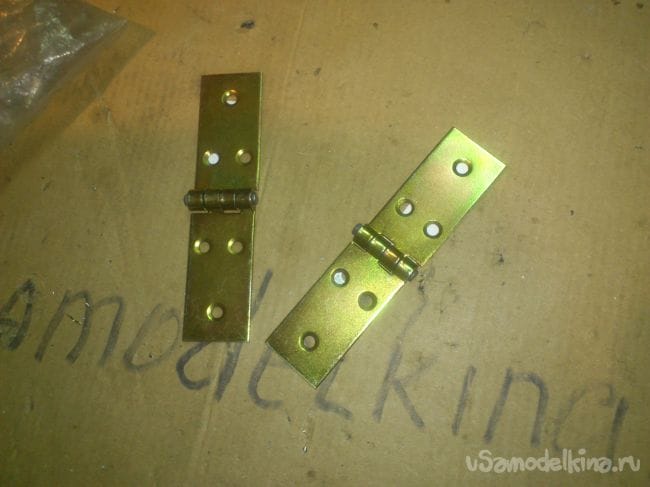

Далее нужно соединить крышку с канистрой. Порывшись в своих запасниках, я нашёл вот такие петли:
Ящик для сварочного комплекта из канистры

После чего укоротил их с помощью болгарки:
Ящик для сварочного комплекта из канистры

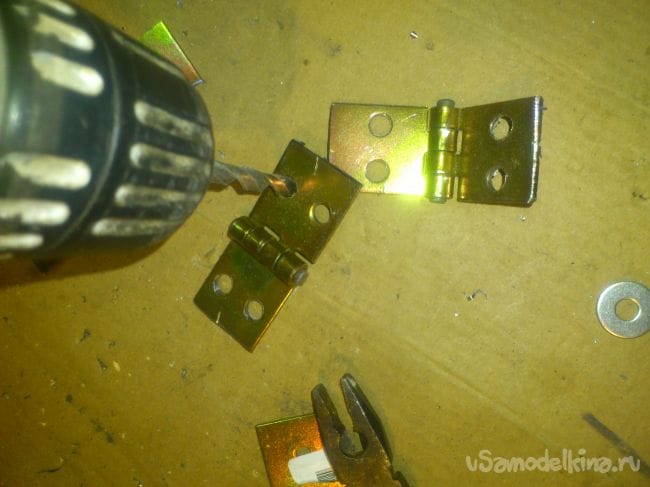

Сверлом увеличил диаметр отверстий до 5-ти мм.
Ящик для сварочного комплекта из канистры

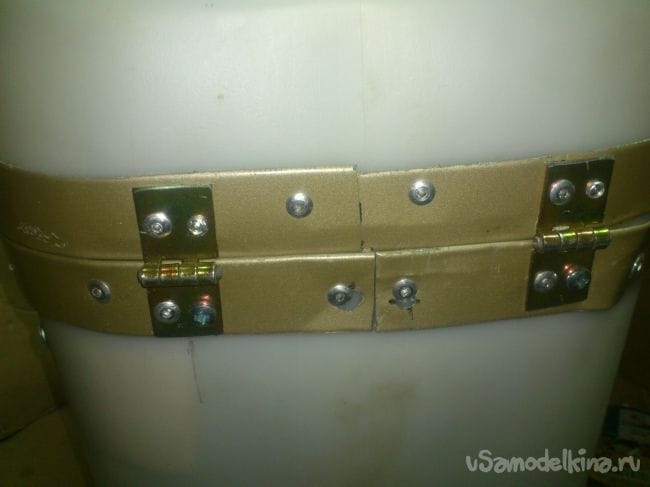

И прикрутил-приклепал на место:
Ящик для сварочного комплекта из канистры

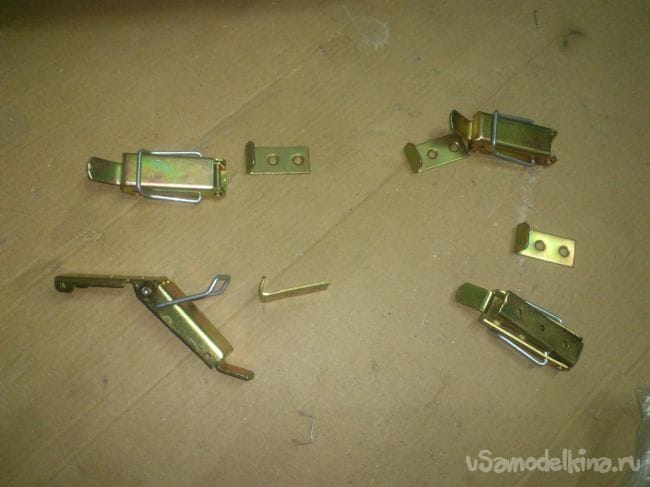

В качестве замков я решил использовать так называемые сундучные защёлки.
Ящик для сварочного комплекта из канистры

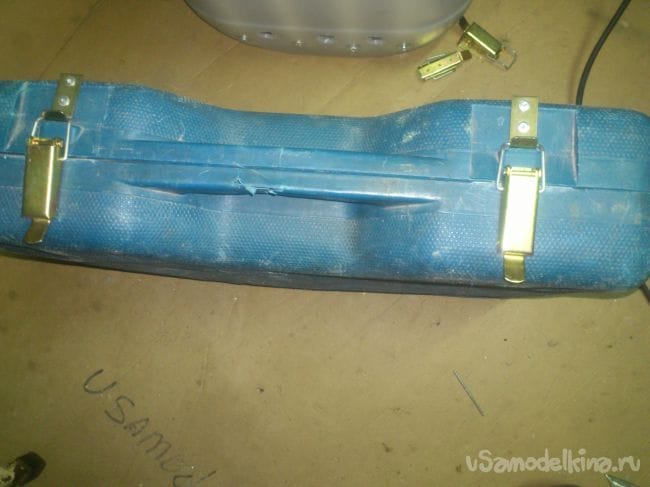

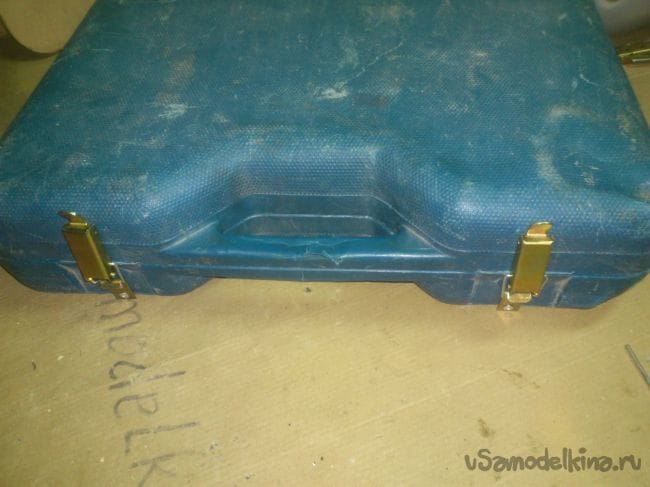

Они у меня всегда есть в запасе, потому как стоят копейки, а много где могут пригодиться. Вот один из примеров их использования для ремонта старого кейса от перфоратора:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

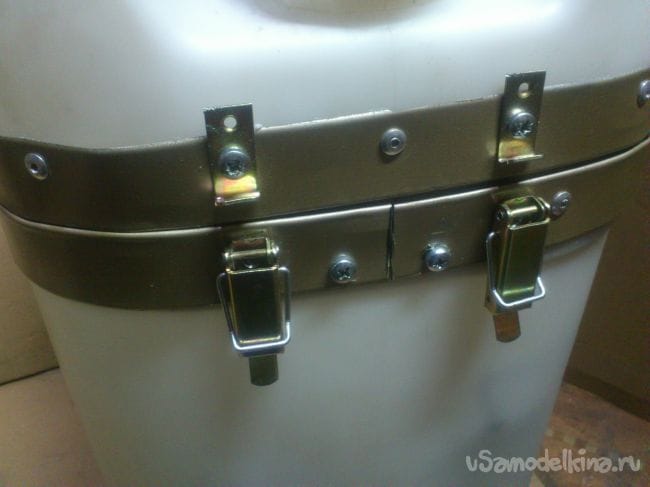

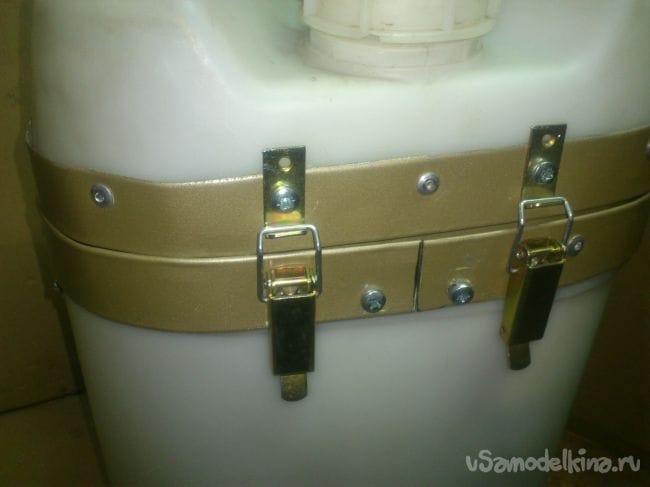

Вот и в моей самоделке они пригодились:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

Ну что же... Приступим к созданию "внутренностей"....

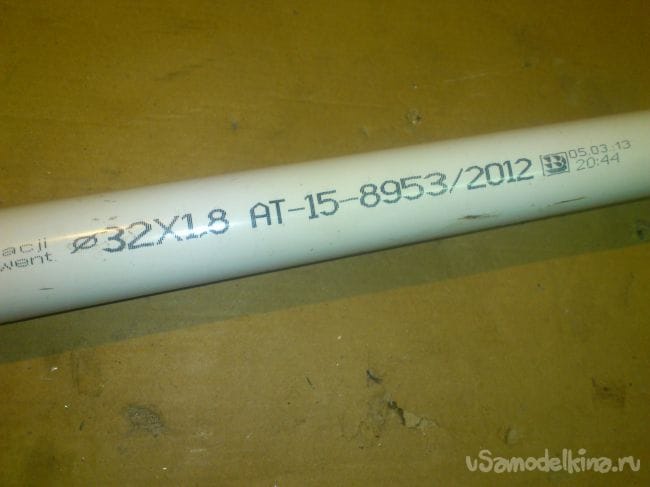

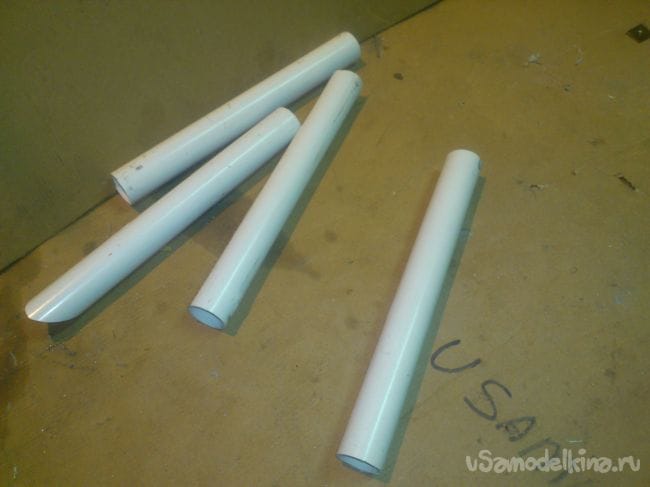

Я взял кусок ПВХ трубы диаметром 32 мм:
Ящик для сварочного комплекта из канистры

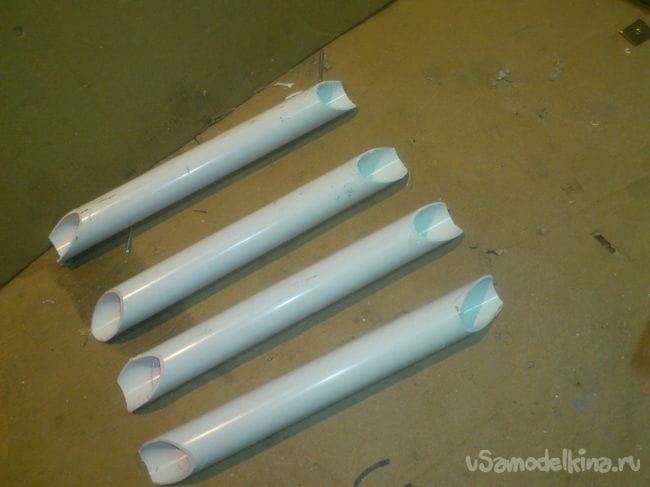

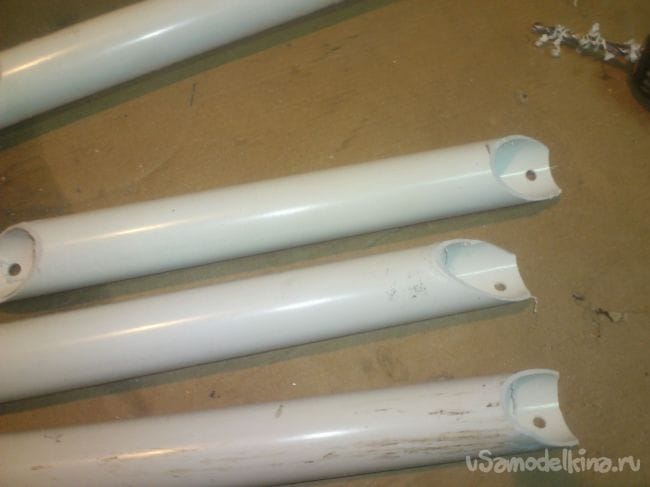

Отрезал четыре куска, срезал наискось края и просверлил отверстия под заклёпки:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

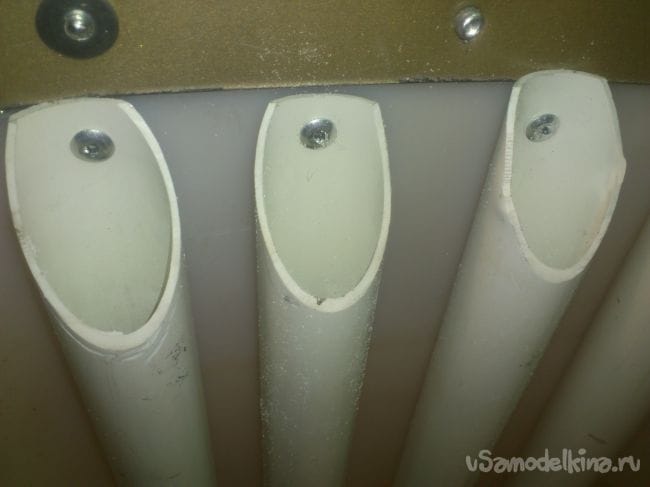

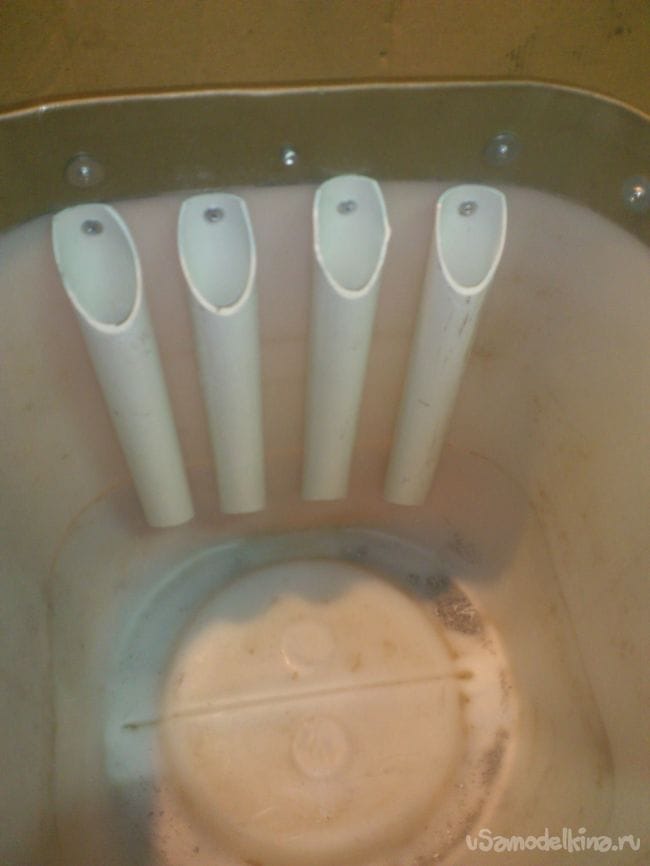

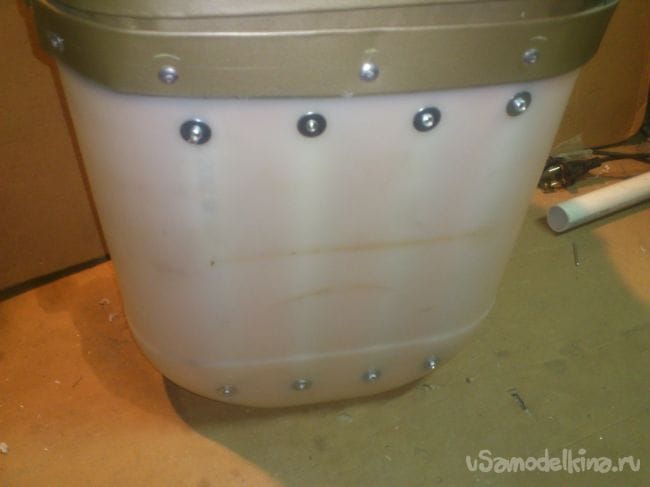

После чего приклепал их к боковой стенке внутри канистры. Заклёпки закладывал изнутри, снаружи опять одевал на них шайбы:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

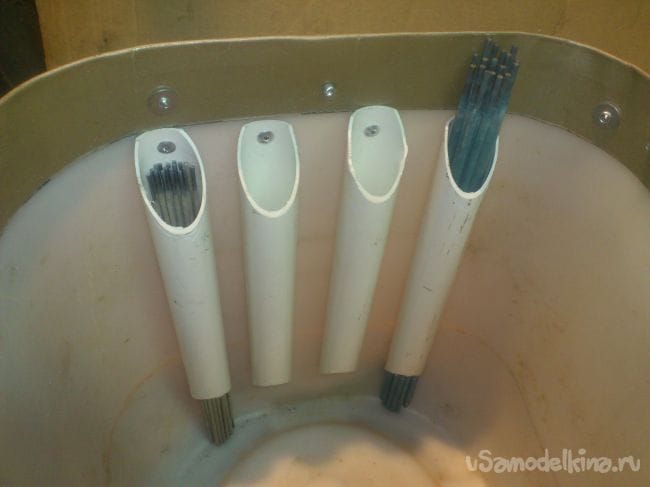

Теперь в них удобно хранить запас электродов разных диаметров (на момент съёмки выяснилось, что "два с половиной" закончились! Только "двойка" и "тройка" были в наличии... Сейчас уже докупил)))))) :
Ящик для сварочного комплекта из канистры

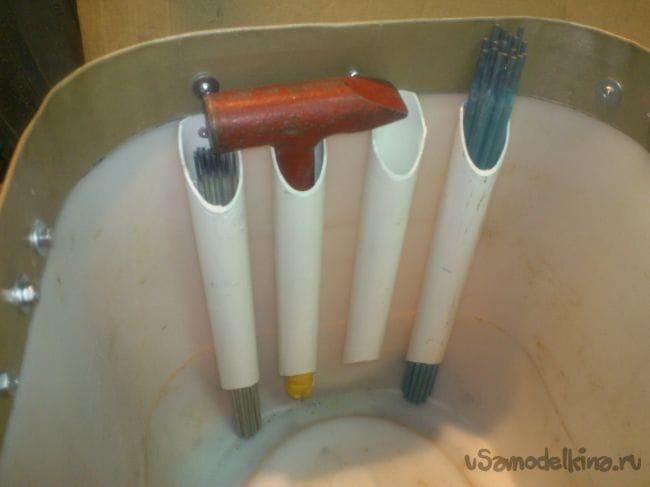

Туда-же поместился и молоток:
Ящик для сварочного комплекта из канистры

К слову, молоток - тоже самодельный. Специально для сварочных работ соорудил его из куска кругляка и отрезка водопроводной трубы. И тяжёлый достаточно, и ручка не загорится....
Ящик для сварочного комплекта из канистры

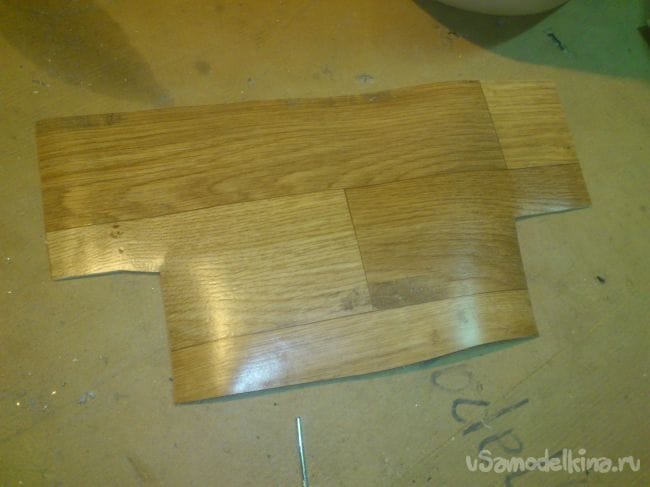

Далее я приступил к устройству кармана для болгарочных кругов. Вырезал кусок линолеума вот такой формы:
Ящик для сварочного комплекта из канистры

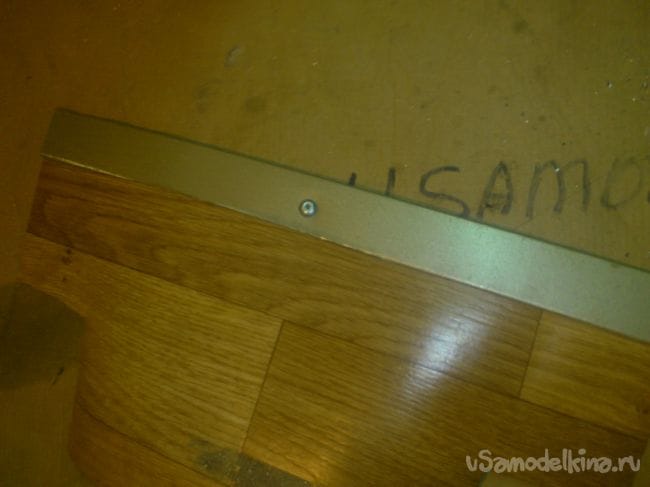

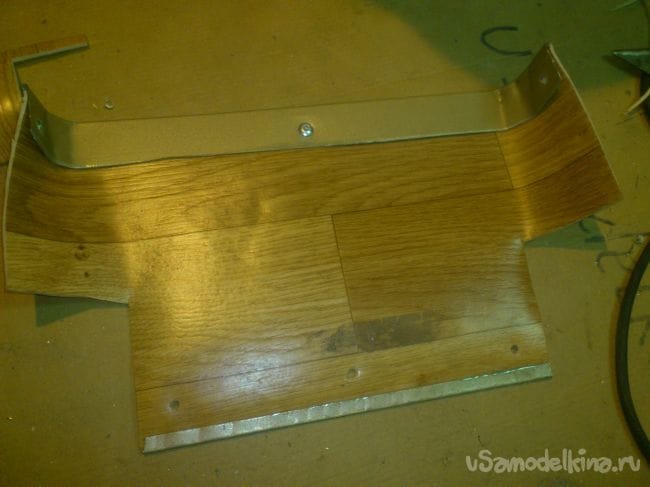

Края "обковал" жестью:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

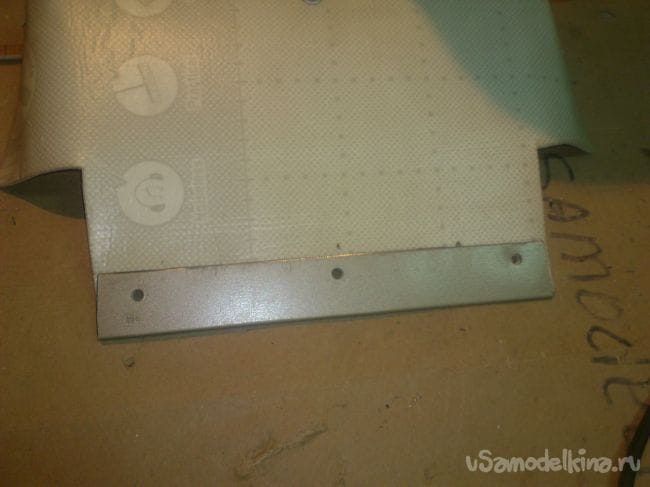

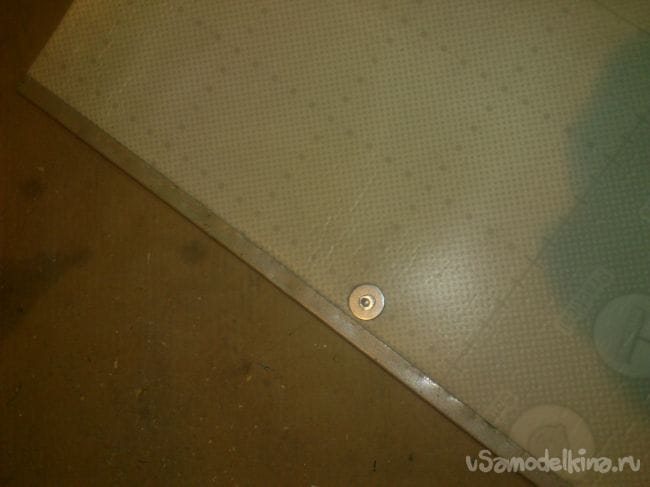

Потом приклепал сперва нижний край:
Ящик для сварочного комплекта из канистры

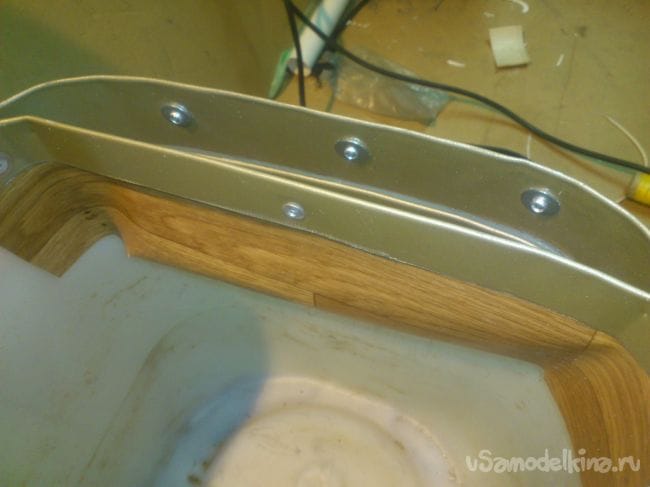

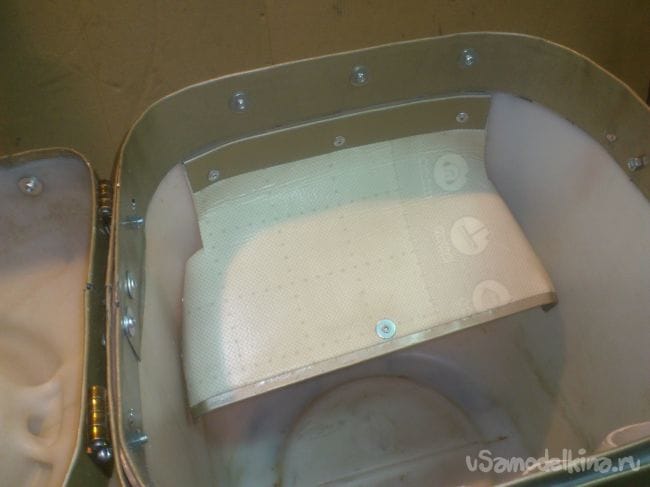

Завернул, и за края приклепал верхний:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

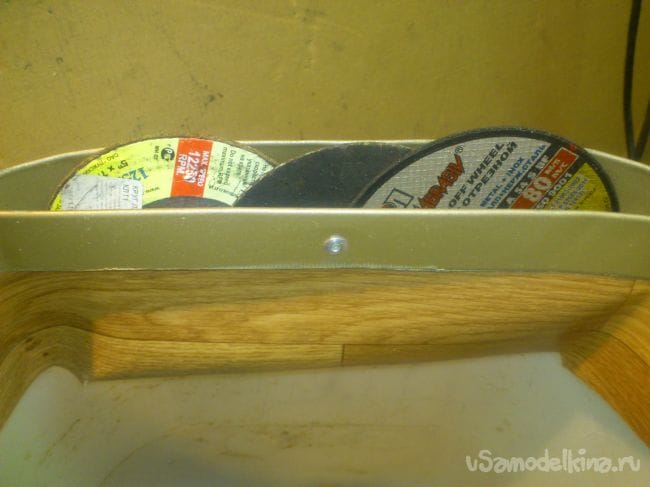

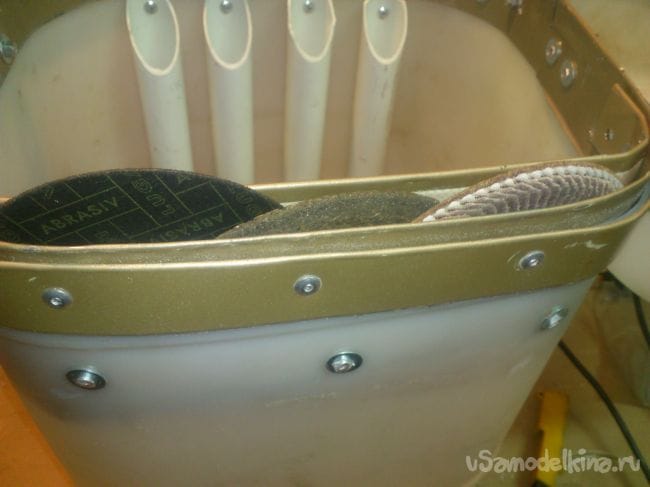

Получился карман, в котором удобно хранить запас кругов:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

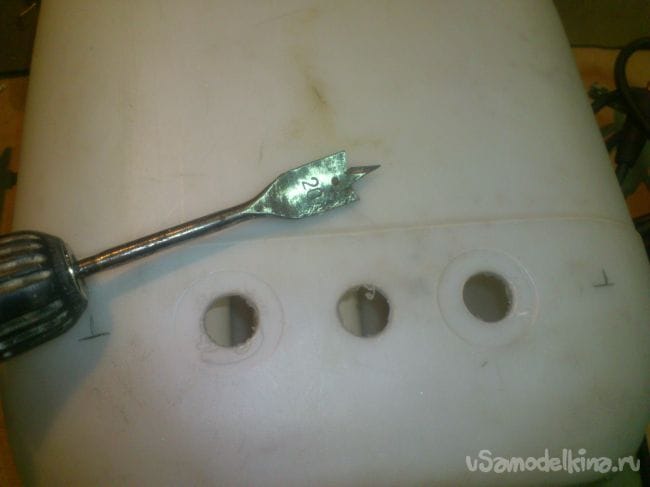

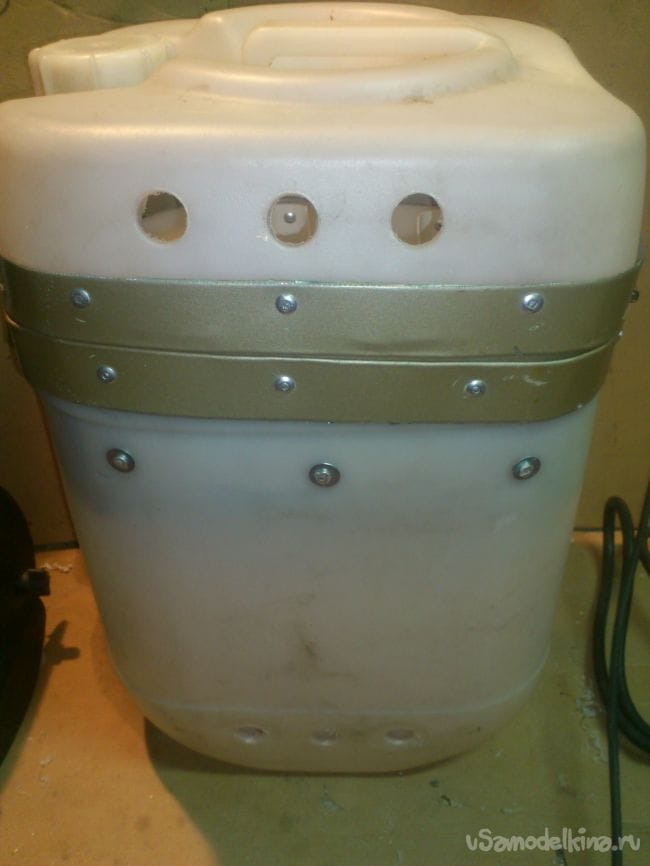

Теперь надо подумать об вентиляции, ведь в плотном пластиковом ящике будет образовываться конденсат при температурных перепадах... Перьевым сверлом я просверлил с каждого бока канистры по шесть отверстий. По три сверху и снизу:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

Ну что ж... Вот и всё! Приступим к закладке. В первую очередь я поместил сам сварочный аппарат:
Ящик для сварочного комплекта из канистры

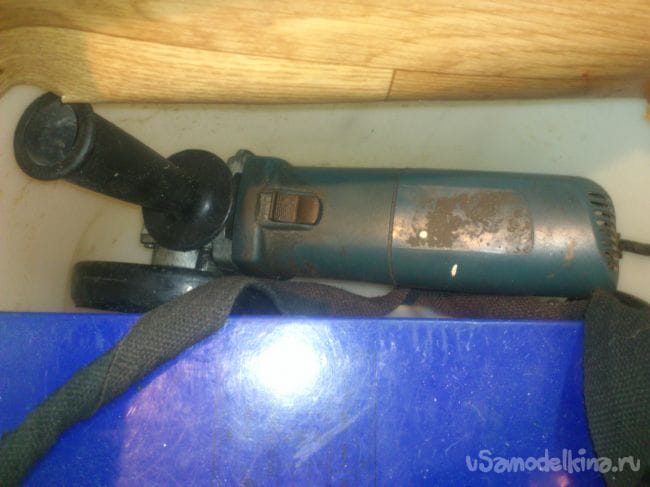

Рядом поместилась "болгарка". (Так как 125-х "болгарок" у меня много, одну я решил "поселить" здесь навсегда):
Ящик для сварочного комплекта из канистры

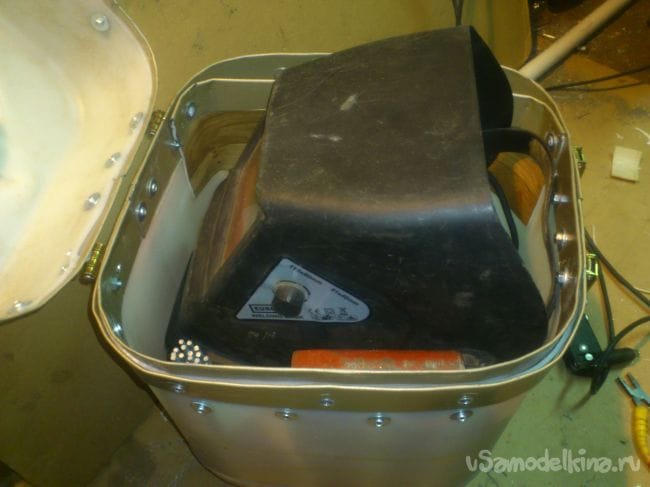

Сверху размещается сварочная маска, внутри её помещаются провода:
Ящик для сварочного комплекта из канистры
Ящик для сварочного комплекта из канистры

Нет на фото: ещё я укомплектовал свой ящик рулеткой и струбцинами.
Всё! Закрываем ящик:
Ящик для сварочного комплекта из канистры

Вот такой ящик у меня получился в стиле "колхозный стимпанк".)))))).
Конечно, если кто-то занимается сварочными работами стационарно в мастерской, такой ящик не нужен. Для работ же "на выезде" он очень удобен...
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
6 комментариев
  1. pogranec
    Хороший органайзер. Главное что бы пластик выдержал. У меня две такие канистры, пищевые, лет по 5 служили и в итоги полопались. А вот из под дециса лет 20 служит.
    1. Валерий Автор
      Эти - тоже пищевые. Из под уксусной кислоты. У меня они давно. ПВХ боится только ультрафиолета. Если на солнце не держать долго - ничего с ними не станет...
      Але нови ностра алис!
  2. Делаюсам
    "Для работ же "на выезде" он очень удобен..."
    Для этого наверное удобно будет так. Хотя каждый "выездник" yes это решает по своему.
    У меня лично такой необходимости (выездов), практически не бывает.
    1. Валерий Автор
      У меня лично такой необходимости (выездов), практически не бывает.

      А у меня - наоборот... ))). Я большую часть года живу в городской квартире (многоэтажный дом)... А именно в зимний период я и занимаюсь в основном самоделками. (Летом - времени нет. Летом, обычно, делаю только "быстрые мелочи", типа самой этой канистры....
      Але нови ностра алис!
  3. Делаюсам
    yes Ну и если "докопаться", то...
    1. Почему "прищепки" прикручены, а не приклепаны (до кучи)?
    2. Почему пеналы приклепаны "наоборот"? Что бы торчащие заклепки не мешали, достаточно их было просто расклепать (дополнительно). И все было бы чинно и благородно.
    smile
    1. Валерий Автор
      1. Почему "прищепки" прикручены, а не приклепаны (до кучи)?


      Чтобы крепче было. Конструктивно пришлось крепить зацепы "прищепок" только в одном месте. Заклёпка всё-же не даст нужной жёсткости. Ведь носить нужно за ручку, то есть, весь ящик с содержимым будет "висеть" именно на этих заклёпках. Учитывая рывки, алюминий со временем "разболтается"...
      Например, петли сзади я сперва прихватил одной заклёпкой в каждую петлю. А за время остальной работы несколько раз передвигал и поворачивал ящик за открытую крышку. (а в нём уже была "укладка" - искал нужную компоновку, перед тем, как закрепить всё "нутро"). И заметил, что заклёпки уже чуть расслабились...Не знаю, "подался" ли алюминий, или "спрессовался" пластик... Но уже не переделывал. Просто приплюснул молотком заклёпки, а во вторые отверстия уже вставил винты! (Это видно на фото)...
      2. Почему пеналы приклепаны "наоборот"? Что бы торчащие заклепки не мешали, достаточно их было просто расклепать (дополнительно). И все было бы чинно и благородно.

      Знаю этот способ и использовал его много раз. Но тут, во-первых, в круглых "пеналах" оно всё равно торчало бы больше, чем шляпка (ведь там ещё шайба обязательно нужна). Во-вторых, добраться до нижних с молотком не так просто - там и сами заклёпки видно только через трубку, и в днище канистры по центру выпуклость, которая будет мешать молотку. Тем более, боялся, что при неточном ударе может треснуть ПВХ трубка...А использовать какую-либо наставку не позволяла ширина канистры - для молотка места уже не осталось бы.
      ....Короче, не стоит оно того...)))). Тем более, что за эстетикой совсем не гнался, гнался за практичностью...
      Але нови ностра алис!
