Есть у меня дом в глубокой деревне, практически в лесу, там проблемы с водой. Ближайший колодец находится в более чем 200 м, а глубина его порядка 25 м. То есть пока сходишь, пока достанешь оттуда воду, уже ничего не хочется... А еще приходится это делать и зимой по сугробам.
Решил я пробурить скважину своими руками, по крайней мере, попробовать. Бурение у нас стоит в районе 250 грн (10$) за метр, а так как бурить нужно более 25 м, да плюс еще и оплачивать дорогу до места, не считая насоса и прочего оборудования, короче обходится это дороговато, и еще нет 100% гарантий, что они пробурят воду.

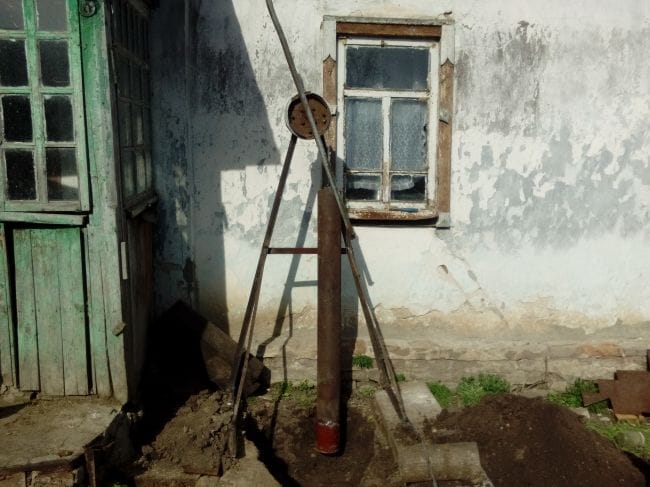

Для бурения скважины своими руками я выбрал самую простую (конструктивно) и, наверное, самую древнюю технологию - ударно канатное бурение. Но так как я всегда все делаю по-своему, то устройство я сделал в корни отличающееся от тех, что есть на ютубе и прочих описаниях.
Сразу скажу, что самоделку делал чисто для себя и чисто для эксперимента, чтобы посмотреть, как это будет работать и так далее. Конечно, тут еще можно и нужно делать много доработок, которые позволят сделать самоделку безопасной, эффективной и не затрачивать столько сил на бурение как я.
Материалы и инструменты:
1. Толстостенная стальная труба. У меня длиной 114 см и весит 42 кг (но длина маловата, надо метра полтора минимум). Диаметр точно не помню, но выбирал под обсадные трубы на 125. Учитывайте, что диаметр скважины при бурении будет процентов на 15 больше, чем ударная труба. Чем длиннее труба, тем ровнее будет скважина.
2. Кусок крепкой тонкостенной трубы для создания ножа (лучше всего из нержавейки толщиной 1-2 мм)
3. Стальной трос, у меня 4 мм. Четверки хватает тык притык, этот трос слабоват, лучше всего берите пятерку, ее должно хватить без нервов. Хотя и четверкой все идет нормально.
4. Стальной уголок или трубы (у меня пошла старая кровать) для создания рамы.
5. Материалы для лебедки (у меня это колесо от тележки и кусок стальной трубы).
6. Вертлюжок для троса (нужен обязательно). Еще бы хорошо с карабином, чтобы трубу можно было отстегнуть при необходимости.
7. Всякие гайки, железячки, куски цепи, дверные петли, резинка и прочее барахлишко, который каждый наверняка найдет у себя в гараже.
Из инструментов:
- болгарка;
- сварка;
- плоскогубцы и пр.
Касательно вложений... Труба на металлобазе обошлась в 8 грн за 1 кг. Можно было найти и дешевле, просто не было времени и желания искать.
Троса купил 30 м по 10 грн каждый метр. Еще купил вертлюжок. Все остальное нашлось дома... Короче потратил я на все не более 1000 грн.
Процесс изготовления бурильной машины:
Шаг первый. Подготовка деталей и сборка рамы
Вообще для таких устройств принято делать треногу, ну а я решил сделать двуногу. Нашел металлический каркас от кровати и разрезал его по диагонали. Далее сварил вверху уголки так, как видно на фото.
Чтобы укрепить раму, я приварил к правой и левой стороне по куску арматуры. В принципе, этого хватило с головой. Еще для надежности можно приварить кусок уголка к основанию спереди.
Рама готова, переходим к созданию лебедки.
Шаг второй. Лебедка
Лебедка у меня получилась реально опасная для жизни, так как не имеет храпового механизма. Если отпустить при подъеме или опускании трубы, может запросто убить. Но меня это не пугает, ведь все пользуются десятилетиями колодцами с таким механизмом и еще никого не убило (по крайней мере у нас).
Лебедку я сделал из колеса от тележки. Я срезал с него резиновое подобие шины, а потом по ободу сделал надпилы. Далее эти надпилы я молотком отогнул, в итоге на колесе получился паз для троса. На такую лебедку без проблем влазит 30 метров троса 4 мм.
В качестве ручки для лебедки я использовал кусок стальной трубы. Трубу берите побольше, так работать будет легче.
На трубе лебедки есть отверстие, в котором находится стальной стержень. Он работает как фиксатор лебедки.
Шаг третий. Установка конструкции на место бурения и подготовка
Бурить я скважину решил прямо под домом, поскольку угадать местоположение воды вряд ли выйдет, а так выиграю на экономии труб. Конструкцию важно надежно зафиксировать, чтобы она не смещалась. Я установил ее на две толстых тяжелых доски и прибил гвоздями.
Теперь можно наматывать трос. Я прожег в лебедке отверстие сваркой с помощью графитового электрода и вставил трос. Затем на другой стороне надел гайку и зачалил трос проволокой.
Под устройством снял верхний слой земли, чтобы не бить по лежащим вверху камням и прочему мусору.
Шаг четвертый. Сборка ударной колонны
Ударная колонна у меня пару раз переделывалась. Сперва в качестве ножа я приварил к концу трубы обычный бидончик. Как бы смешно это не выглядело, но бидончиком я пробил первые 10 м, но потом наткнулся на камни и у меня его загнуло.

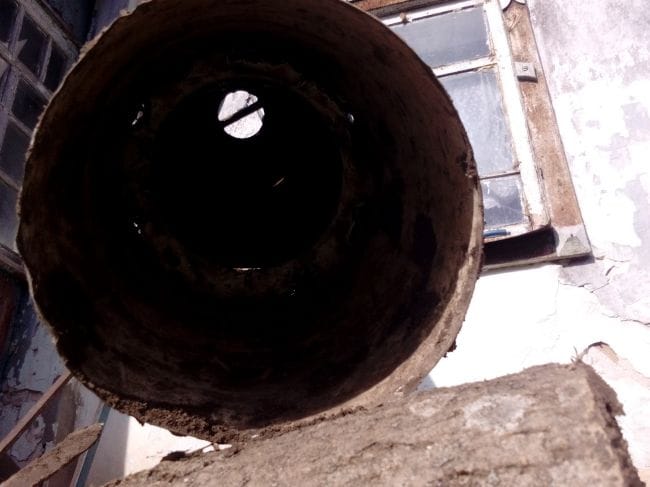

Чтобы пройти камни, я срезал бидончик и нарезал на основной трубе зубы. Этими зубами я без проблем раздробил гранит.
Конечно, бидончик, это очень слабая конструкция, но это только пример, как все работает. В качестве ножа нужно использовать прочную и тонкую трубу (отлично подойдет нержавейка). Длина ножа может быть 15-25 см. Больше особо нет смысла, так как вряд ли вы наберете за раз столько грунта.

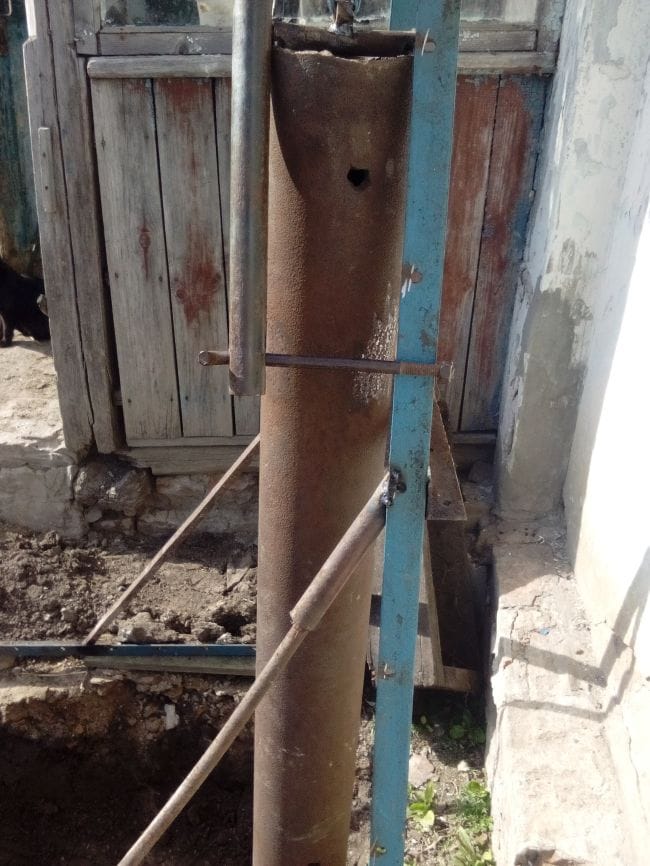

Труба крепится к тросу с помощью стального стержня, к которому приварена гайка. Сам стержень также надежно приварен к трубе.
Крепление троса
Еще важно сказать пару слов о зачаливании троса, это очень важно. Я его вставлял в медную трубку, а потом ее загибал. Ну а петлю троса обматывал алюминиевой проволокой. В принципе, еще не порвало. Его держит в основном согнутая трубка, к тому же она не дает ему перетереться.
Еще очень важно крепить ударную трубу через вертлюг, иначе трос будет постоянно закручиваться. А если пользоваться закрученным тросом, вы его сразу порвете (у меня так было по началу).
Вертлюг само собой должен быть очень крепким. Еще полезно установить карабин, так трубу можно будет отстегнуть при транспортировке.
Клапан
Сразу решил сделать для ударной трубы клапан, чтобы можно было выкачивать воду и сухие породы (если будут). Нашел какую-то круглую штуку, по диаметру она четко входила в трубу. Пропилил в ней отверстие мудреной формы (круглое болгаркой пилить тяжко) и затем установил резиновую мембрану от камеры Жигуля, прикрутив алюминиевой проволокой (для простой замены).
Но практика показала, что эта резинка слабовата, я ее укрепил потом еще одной, вырезав кругляк из резинового сапога.
Клапан мне пригодился тогда, когда шли сильные ливни, и я плохо закрыл скважину. Там было очень много воды, я ее всю без проблем откачал благодаря этому клапану. А так при бурении он в принципе не нужен. Разве что при бурении водоносного слоя.
Шаг пятый. Устройство почти готово. Делаем спусковой механизм
Спусковой механизм у меня очень простой, работает по типу "мышеловки". Я его сделал из дверной петли, болтика с гаечкой, кольца и куска цепи.
В дверной петле нужно просверлить сквозное отверстие под болтик с гайкой, который будет ее стягивать, тем самым зажимая трос. Но вместо сверления я просто выпилил болгаркой пазик в обеих половинках. Чтобы не держать болт десятью ключами, я его приварил к петле.
К петле нужно еще приварить кусок цепи с кольцом. Кольцо можно сделать из стальной проволоки, если под рукой нет подходящего. К раме машины надо приварить стержень напротив скважины, на него будет вешаться ударная труба.
Теперь берем дверную петлю, крепим к тросу с помощью болтика и завешиваем кольцом на приваренный к раме стержень. Устройство взведено и готово к бою!
Еще важное замечание. Чтобы трос не дай бог не проскользнул, перед креплением петли мотните вокруг него листового алюминия или меди, а потом хорошенько затяните ключом.
Как бурить?
Так как на конце трубы находится острый нож, то большая сила удара здесь не нужна, у меня диапазон удара находится в районе 1-2 м. То есть труба до места удара должна лететь не более 2 м. Если вы сделаете больше, то вам будет тяжело потом выдернуть трубу из грунта. Это может быть вплоть до обрыва троса. Поэтому лучше сделать два метровых удара, чем один двухметровый. Ну, с двух метров своим 4 мм тросиком я выдергиваю без проблем. Конечно, все еще зависит от типа грунта.

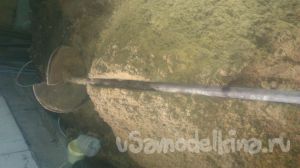

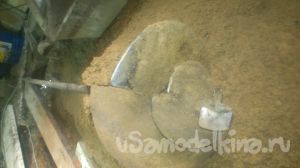

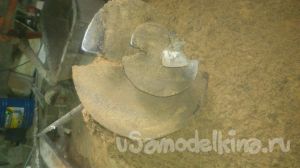

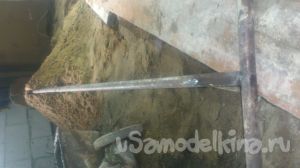

Сложнее всего начать бурение, тут нужно лебедкой от руки отпускать трубу, поднимая на 5-10 см, пока не пройдете первые полметра, потом все идет как по маслу. В принципе, начальную «дыру» можно пробить и иными методами, к примеру, просверлить садовым буром.
Итак, процесс бурения:
1. Крепим фиксатор на тросе таким образом, чтобы труба висела над местом удара на высоте 1-2 м.
2. Отпускаем лебедкой 1-2 м троса с запасом и кладем трос так, чтобы он не спутался при движении трубы.
3. Отходим на безопасное расстояние и палкой сдергиваем кольцо со стержня. В итоге труба летит вниз и ударяет в грунт.

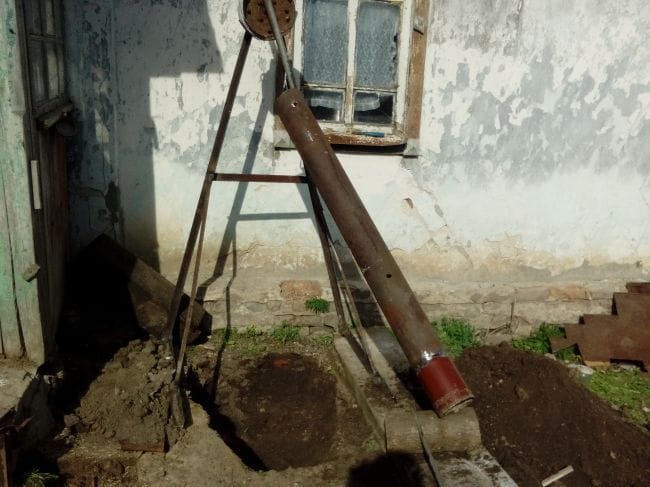

4. Вытягиваем трубу лебедкой и кладем на землю для удобной чистки. Я ее кладу под углом на пенек, мне вполне удобно опускать, поднимать и чистить.
5. После чистки опять опускаем трубу, заряжаем конструкцию и так далее.
За один удар труба заходит на 10-15 см (смотря какой грунт). На практике легко идет песок с глиной, суглинки. Тяжеловато верхний сухой слой светлой глины (в моей местности).
Можно делать 1-2 удара и вытягивать трубу. Если грунт твердый, то надо делать несколько ударов, так как набирается маловато.
Если идет сухая и твердая порода, можно линуть в скважину воды и немного подождать. Потом продолжить бурение.
Процесс долгий, тяжелый, только для настоящих энтузиастов)) Я вот прошел уже более 15-ти м и доволен собой. Пока идет влажный песок с глиной и камушками. Надеюсь, вода в месте бурения будет ближе, и я добьюсь своей цели. За время бурения достал много интересных камушков, сухую глину с отпечатками древних моллюсков, остаток какой-то очень древней палки.
Еще несколько фоток напоследок
Когда пробурю, будет еще одна статья про установку обсадных труб, раскачку и прочее.
