Третья рука вам в помощь

Третья рука вам в помощь

Когда паяешь что-то очень маленькое, нагревом обжигаем пальцы, тогда задумываемся о помощнике. Ну а главный помощник при данной проблеме - это третья рука. Еще в школе я делал подобное приспособление из прищепок прикрученных на брусок. Конструкция обладает ограниченной маневренностью и отличной цепкостью, за счет использования зажимов типа «крокодил».

Настоящая конструкция обладает более широкими возможностями в плане маневренности.

Для конструкции нам понадобится:
- медная или алюминиевая проволока;
- пара крокодилов;
- 2 винта М4*20 мм;
- 2 винта М4*25 мм;
- четыре гайки М4
- 12 шайб 4 мм
- четыре коротких пружинки;
- дощечка для основания.

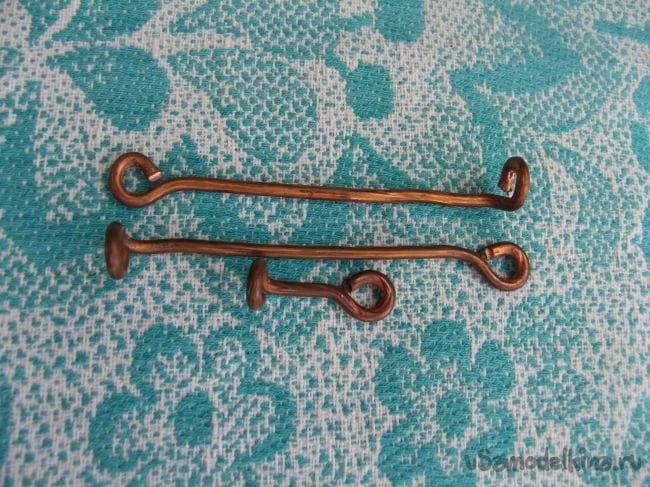

Первым этапом отрезаем проволоку на нужную нам длину. Делаем 4 заготовки, две длинных, две коротких. У меня порядка 150 мм. На концах загибаем колечки, чтоб в них входили винты. Короткие на 50 мм, так же с колечками под винты.
Третья рука вам в помощь

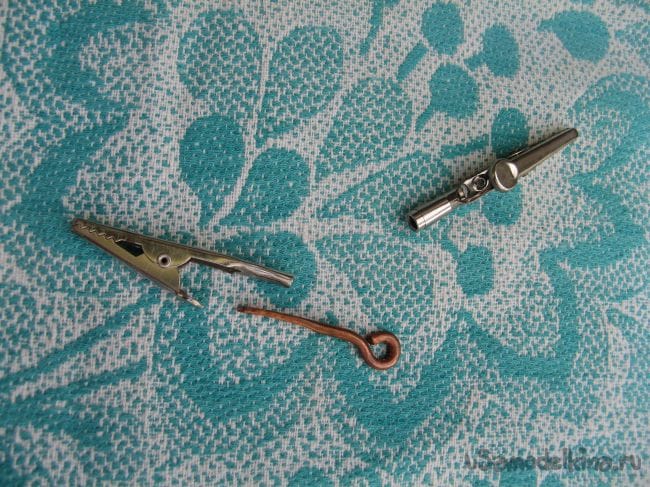

Сняв защиту с «крокодилов» я обнаружил, что один под обжим, а второй под винт.
Пришлось выпрямлять одно колечко и оставить прямой конец на заготовке.
Третья рука вам в помощь

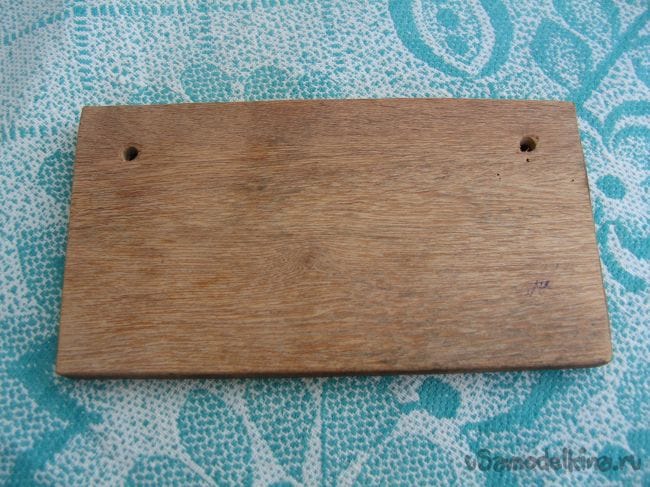

Дощечку основания размечаем и сверлим в ней отверстия под винт 4-ку.
Основание с произвольными размерами. У меня это фанера толщиной 12 мм и размерами 80*120 мм.
Третья рука вам в помощь

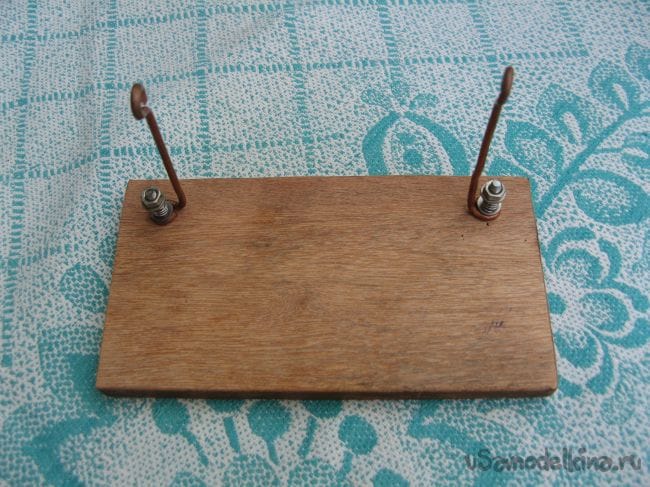

Далее. На длинных заготовках загибаем колечки под углом 90о.

В основание с нижней стороны продеваем винты, те что М4*25. После, выкладываем бутерброд от дощечки: длиная заготовка, шайба, пружина, шайба и гайка. Если не подкладывать шайбы, то регулировка происходит с рывками и пружина норовит провалиться. Кстати, пружинки у меня из дозатора жидкого мыла, порезанные пополам.

Половина конструкции сделана.
Третья рука вам в помощь

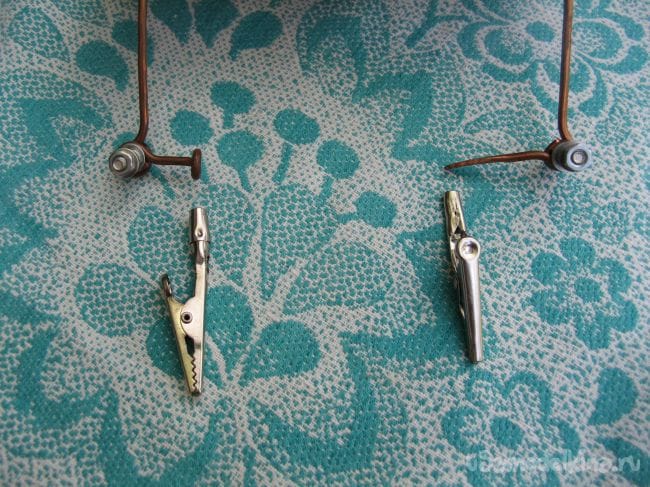

После установки длинных заготовок, устанавливаем короткие заготовки. Опять бутерброд: заготовка, заготовка, шайба, пружинка, шайба, гайка.
Крепим «крокодилы» на свои места. Так как у нас один под винт, то берем дополнительно еще винт М4*10 и шайбу.
Третья рука вам в помощь

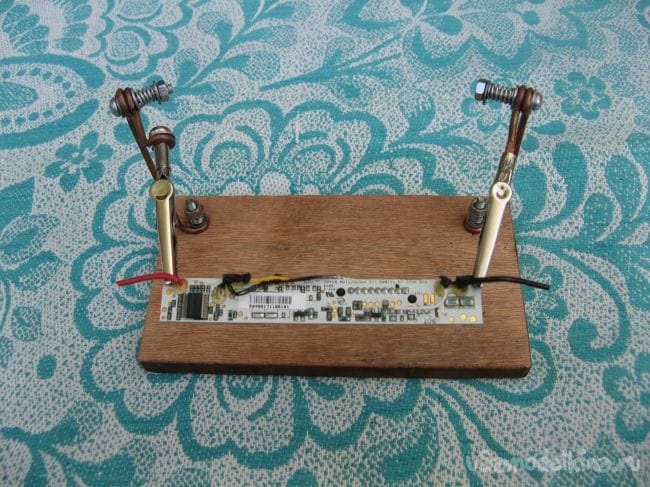

Теперь Ваша плата в надежных зубах, ой руках.
Третья рука вам в помощь

Всем спасибо за внимание и как всегда, подробности сборки можно посмотреть в видео:
