    Простой резистор для сварочника - заряжаем АКБ и не только


    Всем привет, еще самоделочка от психа-самоучки (то есть от меня) xaxa Встала задача зарядить АКБ, зима все-таки, а вот ЗУ я конечно же не купил.

    Решил использовать для этого сварочный аппарат, ранее уже заряжал им через электролизер, но это не надежно и немного опасно.
    Сделал простой резистор из старой нихромовой спирали, ток можно регулировать в очень большом диапазоне, от минимального до максимального порядка 7А. При токе более 6-7А спираль сильно раскаляется и впоследствии перегорает, так что это своего рода предохранитель от слишком высоких токов.

    Расскажу обо всем по порядку! Не повторяйте, если вы совсем не знаете, что делаете!

    Материалы и инструменты для самоделки:

    Список материалов:
    - кусок старой спирали от плитки, нагревателя и пр.;
    - что-то негорючее, на что можно намотать или уложить спираль (кирпич, керамическая чашка и пр.);
    - провода (у меня всего 1.5 кв.мм медь);
    - спец. крокодилы (или крокодилы от штор).

    Список инструментов:
    - амперметр (для точной настройки тока)
    - сварочный инвертор (у меня постоянного тока).

    Процесс изготовления резистора:

    Шаг первый. Эксперименты

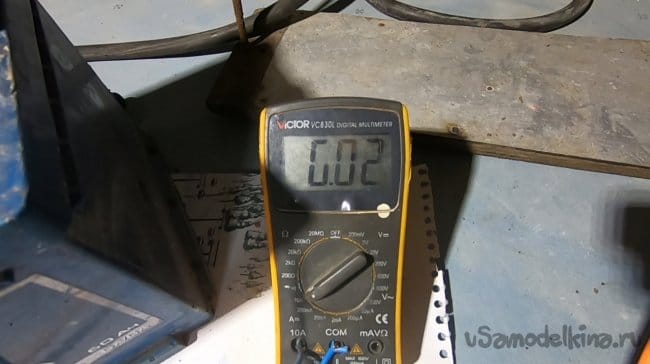

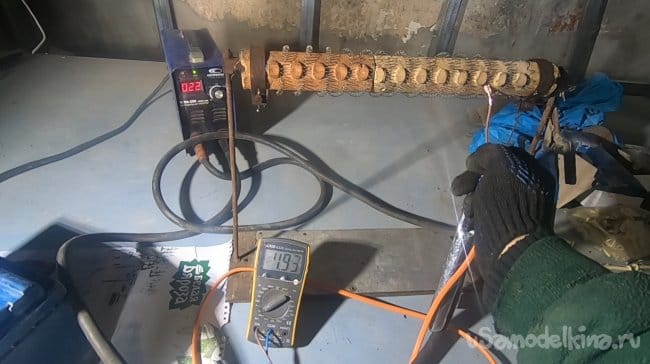

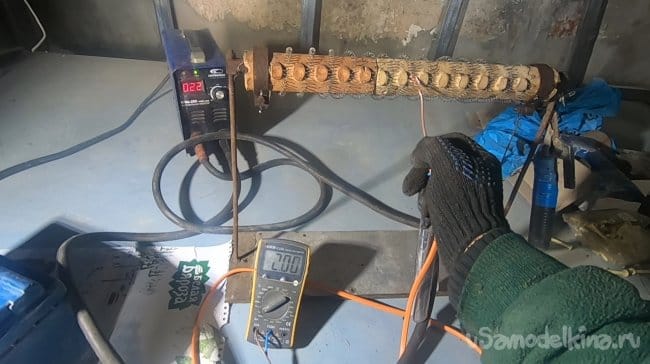

    Считать ничего не нужно, все проверяется методом тыка при помощи мультиметра. Ну или если у вас нет мультиметра, можно рассчитать сопротивление проволоки в зависимости от диаметра, материала, длины, но еще нужно знать напряжение инвертора. В общем, вычисления эти не очень легкие.

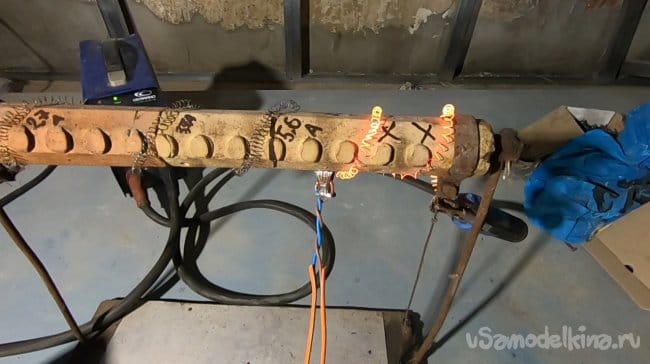

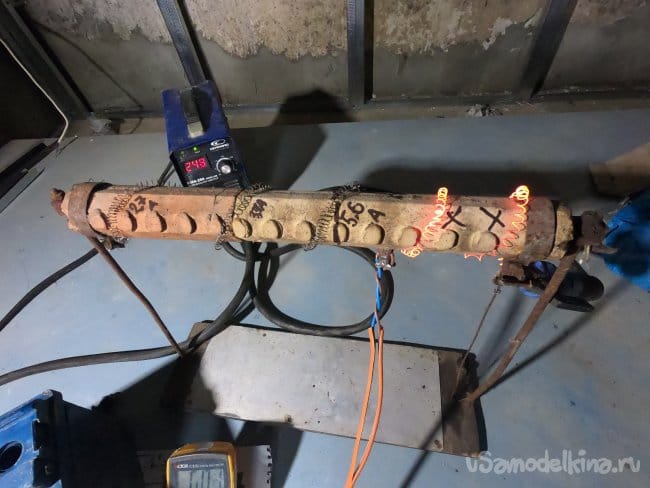

    Способ определить примерный ток - по цвету накала спирали. Проволока у меня около 0.5-0.6 см, ярко-красно свечение говорит о токе порядка 6А. Если спираль горит ярко-желтым, ток более 6А. Но это все, конечно, только примерно. Конечно, чуть раскаленная спираль уже позволит безопасно подзарядить АКБ током 4-5А. Но это все примерно, на ваш страх и риск.

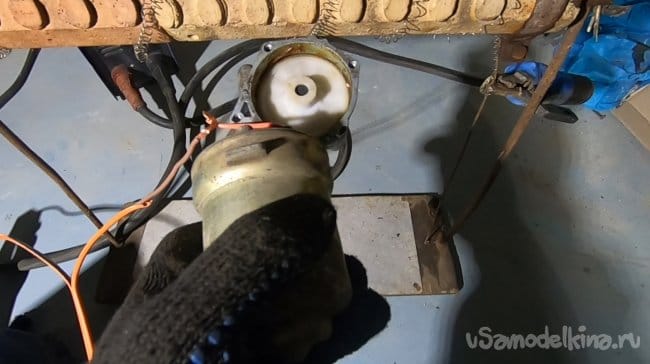

    На видео я показываю, как реагирует моторчик от дворников на ток.

    Шаг второй. Основа для спирали
    Спираль имеет небольшую длину, ее можно просто уложить в керамическую тарелку, на кирпич или в канавки от ретро-плитки. У меня имелся вот такой древний электрический нагреватель для таких целей.

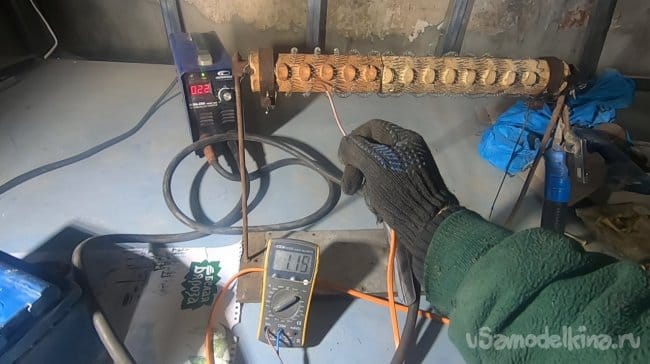

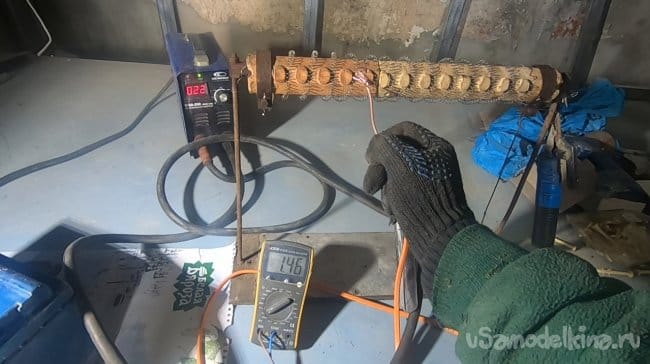

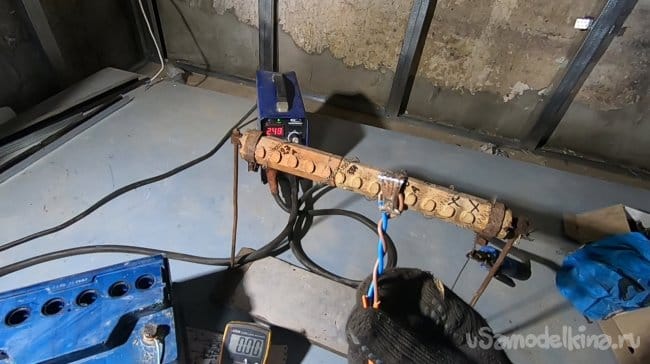

    Чтобы регулировать ток, сделал крокодильчик, в зависимости от места его крепления можно выбирать ток.
    Спираль лучше растянуть чуть больше обычного, чтобы она лучше охлаждалась.

    Шаг третий. Заряжаем
    Ток на сварочном аппарате не принципиален, 250А я включил для демонстрации, лучше поставить минимальный в качестве мер безопасности!

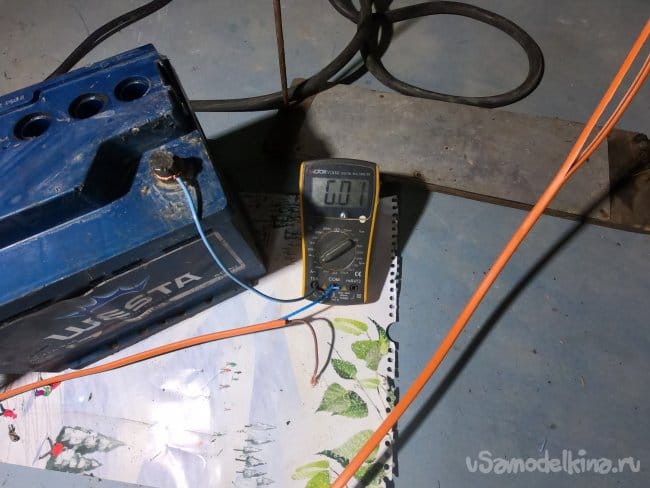

    Мой аккумулятор на 60Ач, так что ток зарядки должен быть меньше 6А (10% от емкости).


    Конечно же, для зарядки зарядки аккумуляторов или питания моторов ток должен быть постоянным. Мой инвертор на выходе уже имеет постоянный ток. Если у вашего инвертора ток переменный, можно собрать выпрямительный мост или просто подключить "на плюс" параллельно несколько диодов. Ток станет пульсирующим, но уже не переменным, моторы будут работать, да и заряжаться можно.

    Ну вот и все, самоделка безопасна, как я говорил, при токе более 7А спираль просто перегорит, а аккумулятор кратковременно выдержит и 10А.



    Кому интересно, есть моя тема относительно запуска мотора этим же сварочником
    А вот и опыты с электролизером
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Сварка

    Приспособление для дыхания под водой

    Винтовой толкатель

    6.7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.3
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.33 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    54 комментария
    Dmitrij Автор
    Цитата: Korolev

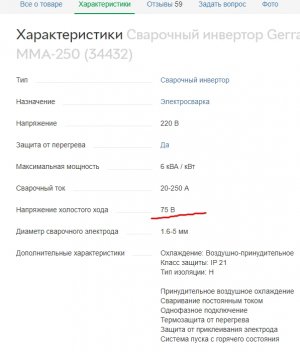

    С токами всё понятно, а сколько напруги выдаёт твой инвертор?  scratch
